Обозначение значков на приборной панели: расшифровка значков

Значки на приборной панели автомобиля позволяют узнать состояние машины и вовремя устранить поломку. Цветные символы могут рассказать, с какой скоростью едет автомобиль, не нужно ли его заправить или долить масло, какой свет включен и т.д. Но эти знаки еще нужно суметь расшифровать.

Почему значки на приборной панели различных цветов

Первое, на что падает взгляд при взгляде на приборную доску – разноцветные иконки, каждая из которых выделяется из общего ряда. Одни выделены красным, другие зеленым, а третьи желтым. Цветовое решение сходно по своей функции с сигналами светофора. Зеленый говорит о том, что посещение СТО пока что можно отложить. С помощью этого цвета выделяют в основном работающие функции – например, включенный дальний или ближний свет и т.д.

Важная информация! Красный сигнализирует о серьезных неполадках, которые могут препятствовать дальнейшему движению. Иконки этого цвета говорят о неполадках в одной из важных частей машины – двигателе, проводке или тормозах.

Оранжевый является промежуточным вариантом, который указывает на отказ одной из систем. Тем не менее, при горящем значке этого цвета можно спокойно добраться до дома.

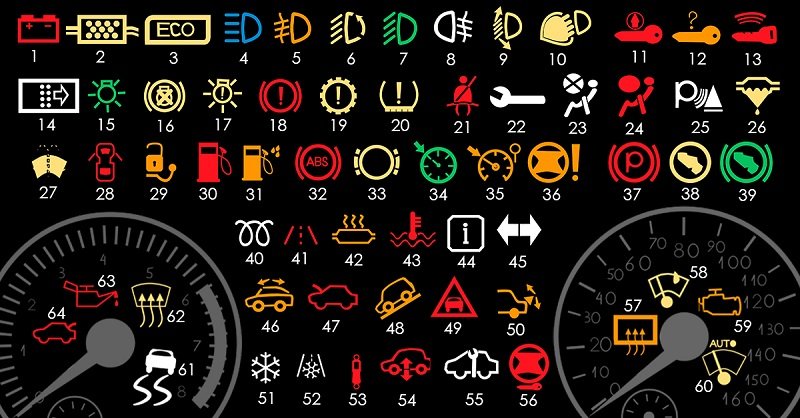

Что означают значки на приборной панели автомобиля

Разобраться в обозначении значков на приборной панели бывает непросто, особенно если речь идет о водителях, только купивших новый автомобиль.

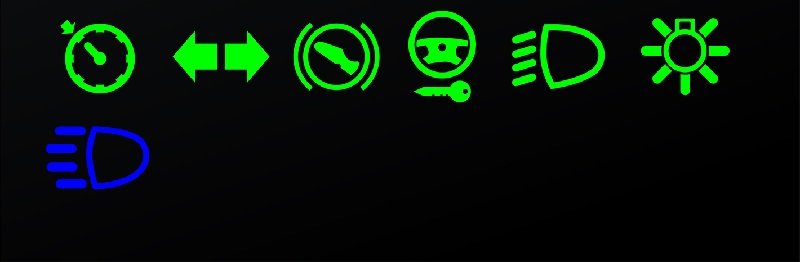

Информационные

Информационные знаки нужны исключительно, чтобы осведомить пользователя, передать ему рекомендацию. Существуют следующие иконки:

1. «Скользкая дорога» выглядит точно так же, как одноименный дорожный знак. Система снижает обороты двигателя и начинает тормозить буксующим колесом. Значок сигнализирует о том, что следует быть осторожнее, не делать резких маневров и сбросить скорость.

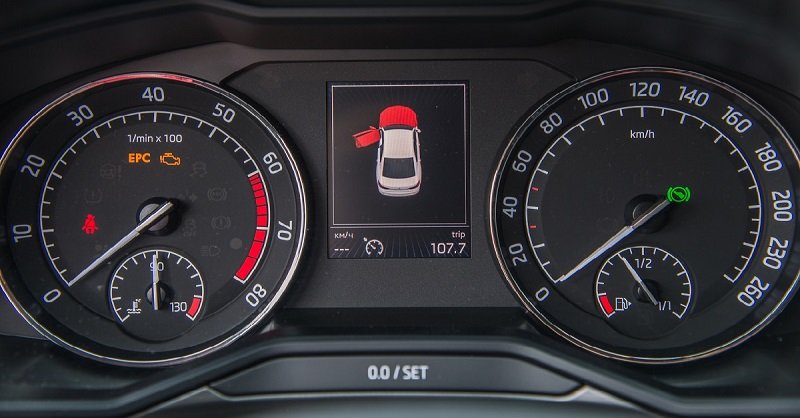

2. «Открытая дверь» говорит о том, что какая-то из дверей машины не закрыта.
3. Красный автомобиль с замком рядом говорит о выходе из строя противоугонной системы. Возможно, был утерян иммобилайзер или же повреждена проводка.
4. Иногда на щитке появляется гаечный ключ или машина на подъемнике. Это указывает на то, что пробег автомобиля увеличился и наступило время планового ТО.
5. Обведенная в круг буква «Р» говорит о том, что водитель использовал ручной тормоз для стоянки.
6. Машина с гаечным ключом рядом указывает на неисправность. Посмотреть более конкретную расшифровку можно на дисплее бортового компьютера (если он есть).
7. Восклицательный знак рядом с изображением руля означает неисправность в гидроусилителе.
8. «ENG A-STOP» загорается, если не работает двигатель.
9. Иконка «информация» указывает на то, что на бортовом компьютере есть непрочитанное сообщение.
10. «Eco» — режим работы двигателя, который расходует меньше топлива за счет снижения количества оборотов.
11. «4*4» — включение полного привода на автомобиле.
12. Значок машины с открытым капотом указывает на то, что деталь не закреплена и продолжать движение нельзя.
13. Индикатор дождя обычно показывается в виде ветрового стекла с каплями.

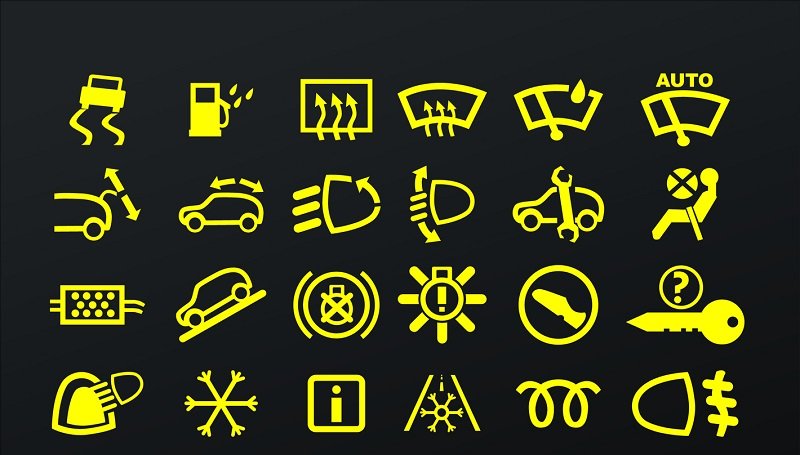

Предупреждающие

Предупреждающие знаки сигнализируют о проблемах на самой начальной стадии.

• Символ «лямбда» указывает на то, что засорился кислородный датчик.


  Обратите внимание! Если его не заменить, то ничего страшного не произойдет, но катализатор со временем может выйти из строя.

• При проблемах с каталитическим нейтрализатором загорается лампочка с его схематичным изображением.
• Символ стеклоомывателя говорит о том, что необходимо долить жидкость.

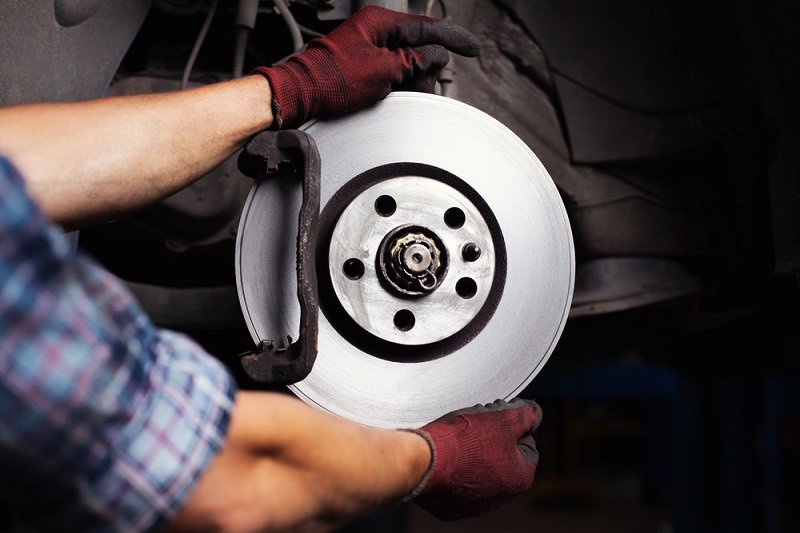

• Круг с небольшими отрезками на оси указывает на износ тормозных колодок. Какое-то время они еще проработают, но лучше поскорее заехать на СТО.
• Человек с кругом рядом – ошибка подушки безопасности.
• Ключ указывает либо на неполадки с иммобилайзером, либо на то, что противоугонная система включена.
• Значок термометра в круге говорит о перегреве коробки.
• Желтый расширительный значок с волнами сигнализирует о низком уровне охлаждающей жидкости. Аналогичный символ красного цвета с температурным датчиком указывает на перегрев системы охлаждения.

Значки неисправности

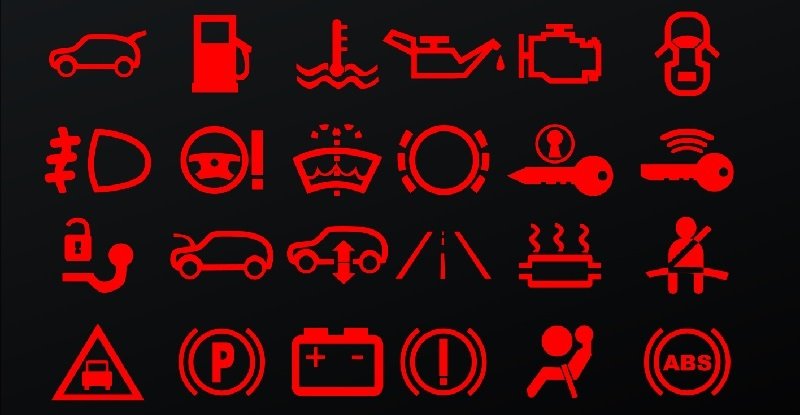

Эти символы часто выделяются красным цветом.

• Горящий символ аккумулятора указывает на разряженную батарею.
• Красный восклицательный знак может говорить неполадках с тормозами или ESP. В любом случае перед тем, как продолжать движение, нужно разобраться с проблемой.
• Молния в круглых скобках указывает на неисправность в электронной дроссельной заслонке.
• Значок «check» указывает на необходимость диагностики автомобиля. Причем может оказаться, что проблема незначительна, но ездить с горящим символом не рекомендуют. В самый неподходящий момент могут отключиться некоторые системы или снизиться подача топлива.

Система безопасности

В современных машинах предусмотрен широкий спектр функций, которые призваны помочь водителю избежать опасных ситуаций.

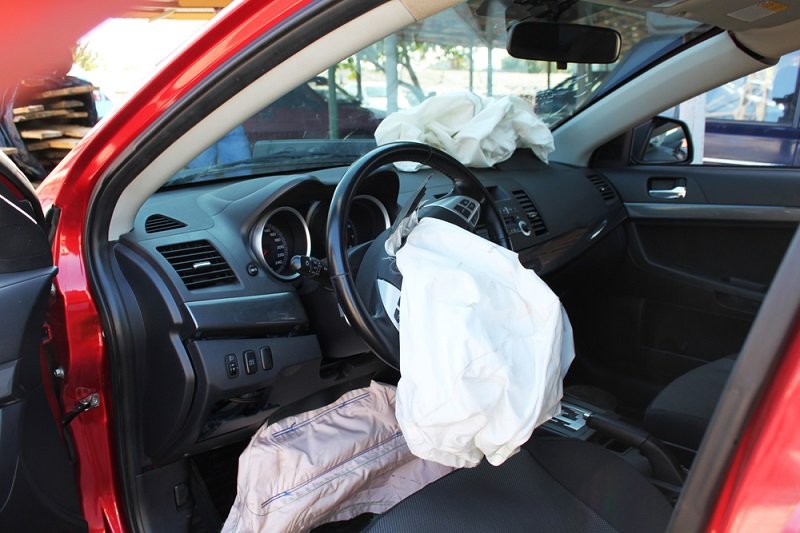

• «Air bag» говорит о проблемах с подушками безопасности.


  Важно! Возможно, одна из них неактивна или повреждена. При ДТП это может обернуться серьезными травмами.

• Постоянно горящий знак «ASC» — проблемы с антипробуксовочной системой. Она позволяет избежать пробуксовки и подняться на скользкую горку.
• «EBD» — проблема в системе распределения тормозных усилий, которая позволяет избежать заноса.
• Значок автомобиля под наклоном указывает на то, что неполадки возникли в системе помощи при подъеме или спуске.

Контроль и управление

Автомобили с каждым годом становятся все технологичнее. Системы контроля различных узлов позволяют оптимизировать время в пути и избежать возможных проблем. К значкам контроля и управления на приборной панели можно отнести:

• Знак «низкое давление в шинах» загорается, когда в колесах давление опускается ниже 25%.
• Символ руля — проблемы с гидроусилителем.


  Интересная информация! В Mercedes и Audi есть система, которая получает информацию от инфракрасных датчиков. Картинка передается на дисплей и четко показывает, что происходит на дороге даже в полной темноте. «Night view» указывает на неполадки в этой системе.

• «IBA OFF» — аварийное отключение интеллектуальной системы торможения.

Система устойчивости

Система устойчивости выявляет и устраняет возможные критические ситуации, влияющие на поведение автомобиля. В основном используется при поворотах, разгоне и торможении, свободном качении.

• «ESP/ESC/VSC/DSC» — у каждой марки автомобиля свой символ для обозначения системы курсовой устойчивости. Если загорелся этот значок, то нужно проверить нужно также ASR, EBD, ABS.

Дополнительные и специальные системы

К дополнительным функциям можно отнести любые второстепенные функции, которые отвечают за возможности автомобиля. Часть из них загорается зеленым во время использования системы, другие же обозначаются желтым цветом, если возникают какие-либо неполадки.

• Символ «снежинка» означает минусовую температуру на улице.
• Значок с надписью «cruise» говорит о включенном устройстве, поддерживающим постоянную скорость автомобиля.
• Изображение машин, находящихся по диагонали, указывает на наличие автомобиля в слепой зоне.
• «Sport» — активированный спортивный режим, который доступен для машин с АКПП. С этой функцией машина гораздо быстрее разгоняется и тормозит.
• Значок с чашкой кофе может появиться в том случае, если водитель слишком много времени провел в пути и ему пора отдохнуть.
• Значок «А – старт, стоп» говорит о запуске одноименной системы.
• Если на щитке загорелся красный человечек, то значит перед автомобилем дорогу переходит пешеход.

Дисплеи и сообщения

Помимо символов машины в последние несколько лет оснащаются дисплеем. На него бортовой компьютер выводит информацию обо всех системах: данные о давлении в шинах, пройденных километрах, ближайшей дате замены масла, количестве топлива и т.д. Некоторые дисплеи способны воспроизводить видео с парктроников или инфракрасных датчиков.

Обратите внимание!

Именно на экран выводится более подробная информация об ошибках.

Индикаторы в гибридных автомобилях (отличительные)

На смену обычным бензиновым двигателям приходят гибридные, которые могут работать и на топливе, и на электричестве. Так как они устроены по другой технологии, некоторые символы выглядят иначе.

• Значок топливного бака с электрическим проводом говорит о том, что батарею нужно зарядить.
• «Черепаха» свидетельствует об ограничениях в мощности. Вероятно, неполадки связаны с низким уровнем заряда.
• «EV mode» у гибридных автомобилей означает работу только на электротяге. Скорость движения при этом не будет превышать 60 км/ч.
• Если автомобиль подключен к сети и заряжается, то на приборной панели появится изображение электрической вилки.
• Аккумуляторная батарея со знаком молнии говорит о высоком напряжении.

Значки в дизельных автомобилях (отличительные)

На дизельных аппаратах используются следующие обозначения:

• Иконка свечей накала на приборной панели автомобиля указывает на неисправность. Если двигатель запущен и прогрет, но знак не исчезает, то это говорит о проблемах с силовым агрегатом.
• Каталитический нейтрализатор с кругами внутри указывает на загрязнение сажевого фильтра.
• Знак топливного бака с каплями жидкости рядом говорит о том, что в систему попала вода.

На щитке может располагаться до 100 значков. Они передают водителю информацию о работе систем, количестве топлива, включенных функциях и неполадках. Необязательно учить все символы наизусть, но лучше знать расшифровку красных значков на приборной панели. Ведь они могут сигнализировать об опасных для жизни ситуациях.

Что означают значки на приборной панели автомобиля

По мере развития автомобильной промышленности количество индикаторов на приборной панели стремительно увеличивалось. Причём это нельзя назвать серьёзным недостатком, поскольку они помогают водителю вовремя принимать правильные решения, выполнять необходимые действия, проверять состояние своего транспортного средства. Это важные помощники для водителя и его пассажиров. Но проблема многих в том, что они просто не знают значения значков на приборной панели автомобиля. Поэтому часто из попросту игнорируют. Результатом становится неожиданная, как думает автовладелец, поломка, отказ каких-то систем и другие неприятности. А ведь в действительности электроника предупреждает и информирует о том, что автомобилисту следует уделить внимание машине, поскольку те или иные элементы, системы и агрегаты могут выйти из строя. В связи с этим водителю стоит изучить все индикаторы автомобильной приборной панели, понять их значение и обязательно запомнить. Это позволит избежать нежелательных проблем и внезапных сложностей с транспортным средством. И также следует учитывать, что сигнальные значки нужны не только для оповещения о неисправностях, но также и для оповещения о необходимости выполнить простые, но важные вещи. Поменять масло, залить топливо, проверить фильтры и пр.

Значение индикаторов на приборной панели автомобиля.

Индикаторы серьёзных неисправностей

При расшифровке значков на приборной панели автомобиля нужно особое внимание уделить тем индикаторам, которые сообщают о наиболее серьёзных неисправностях. То есть информируют, когда эксплуатировать машину не стоит, а нужно остановить авто или немедленно отправиться в автосервис.

• Восклицательный символ в красном круге с дугами по бокам или надпись Break. Говорит о включённом ручнике или низком текущем уровне тормозной жидкости. Либо же ТС сообщает водителю о проблемах в автомобильной системе торможения, наличии разгерметизации, сильном износе колодок и пр.;
• Термометр. Он бывает красного и синего цвета. Сообщает о текущей температуре ОЖ. Если такой предупредительный значок красный, то жидкость охлаждения перегрелась, что может спровоцировать поломку двигатель. Синий значок сообщает о недостаточном прогреве, а потому эксплуатировать машину под нагрузкой и при высоких оборотах не рекомендуется;
• Маслёнка. Красный значок информирует о критически низком давлении внутри смазочной системы. Имеются проблемы с насосом либо просто упал уровень смазки;
• Маслёнка с надписью MIN или Oil Level информируют водителя, что масла в системе недостаточно, его требуется обязательно долить;
• Изображение АКБ. Если подобный индикатор в автомобиле горит красным, батарея имеет низкий заряд или есть определённые проблемы в электросети между генератором и аккумулятором. Когда дополнительно есть надпись Main, это зачастую сигнал о возникших возможных проблемах с зарядом на гибридных авто.

Это те значки, на которые стоит обращать особое внимание. Лучше водителю остановиться и исправить неполадку по мере возможности.

Системы безопасности

Изучая значки приборной панели автомобиля, где каждая пиктограмма имеет своё значение и сообщает про разные неисправности, бывает легко запутаться. Чтобы эмблемы не вызывали больших проблем, их следует условно разделить на несколько различных категорий. Рассмотрим наиболее распространённые индикаторы, которые касаются систем безопасности, установленных на авто.

• Треугольник красного цвета с дополнительным восклицательным символом внутри. Обычно такая лампа загорается вместе со звуковыми сообщениями. Говорит о наступлении нештатной ситуации, возможных незакрытых боковых дверях, капоте и пр.;
• Такой же треугольник, только жёлтого цвета или же яркого оранжевого. Здесь имеются проблемы с работой автомобильной системы стабилизации;
• Подушка безопасности и человек. На некоторых автомашинах появляется просто значок SRS или Air Bag. Все они означают проблемы с подушками;
• Человек с зачёркнутым кругом около него либо это может быть надпись Side Air Bag Off. Тут неисправна пассажирская подушка безопасности;
• RSCA Off. Этот значок тоже относится к системам так называемой пассивной безопасности. Сообщает водителю, что впереди сидит ребёнок или человек маленького веса, из-за чего подушка просто может не сработать;
• PCS. Здесь сообщает об отказе системы предаварийной безопасности автомобиля, которая требуется в случае опрокидывания авто. Иногда загорается при езде по бездорожью или же после выезда с него;
• Красная машина и ключ внутри неё. Отказала система PCS;
• Зелёный ключ или красная автомашина с изображённым замком. Такие индикаторы могут появиться при включении штатного защитного иммобилайзера или заводской системы против угона;
• Шестерёнка красного цвета и дополнительно восклицательный символ внутри. Произошла ошибка, когда включалась противоугонная система, либо это сообщение о неисправности;
• Красный знак, изображающий гаечный ключ. Говорит водителю о довольно серьёзных проблемах с АКПП. Перегрелось масло, произошли ошибки в ЭБУ коробки или трансмиссия вышла из строя;
• Красная шестерёнка с градусником внутри неё. Значок присутствует на множестве спортивных авто. Он сообщает о неполадках в трансмиссии;
• AT или AT Oil Temp. Актуальный предупреждающий индикатор для автомашин с АКПП. Температура повысилась до предельных значений. Рекомендуется остановиться, дождаться, пока коробка остынет, и лишь потом продолжить движение;
• Оранжевая коробка передач и дополнительно надпись Auto. Специальный сигнализирующий индикатор в автомашинах с трансмиссией АКПП. Появляется, если давление или текущий уровень масла низкий, произошёл перегрев, вышел из строя датчик или есть иная проблема. Включается аварийный режим, поэтому машина может двигаться лишь на одной передаче и при минимальных скоростях, чтобы предотвратить дальнейшее разрушение;
• Жёлтая стрелка вверх. Подсказка для водителя, что рекомендуется переключить коробку на повышенную передачу. Это позволит лучше экономить горючее;
• Руль и восклицательный символ. Отказал гидроусилитель или с ним возникли проблемы;
• Буква Р в красном круге и с двумя дугами. Появляется на автомобильной приборной панели, если водитель активирует ручной тормоз;
• Красный круг с волнистой линией снизу и дугами. В системе слишком мало тормозной жидкости. Нужно обязательно в ближайшее время долить;
• Anti Lock, ABS или виляющая машина. Значки разные внешне, но все означают, что была выключена или не функционирует система АБС;
• Жёлтый круг с прерывистыми дугами по бокам. Проблемы с установленными тормозными колодками, которые износились до предельного состояния;
• Жёлтый круг с восклицательным символом и дугами по бокам. Возникли определённые проблемы с автомобильной системой распределения тормозных усилий;
• Жёлтый круг с дугами и значком молнии. Неправильно функционирует или полностью неисправен в автомобиле стояночный электротормоз;
• Двигатель и Check, Check Engine или EPC жёлтого цвета. Сообщают подобные изображения о наличии проблем и поломок в системе установленного на авто двигателя. На некоторых ТС подобный значок включается параллельно с деактивацией определённых систем до момента, пока имеющиеся неисправности не будут полностью устранены;
• ENG A-Stop. Индикатор практически всегда встречается на тех машинах, у которых имеется штатная система Start Stop. Если этот сигнальный значок зелёный, двигатель не запущен. Жёлтая надпись сообщает о наличии неисправностей в работе системы пуска силовой установки кнопкой;
• Двигатель и стрелка, которая направлена вниз. Сообщается о потере мощности. Чтобы индикатор потух, можно попробовать выключить мотор и заново его запустить через 10-15 секунд;
• Машина и гаечный ключ. Проблемы с электроникой мотора или КПП, то есть коробки переключения передач. Ещё такая графика может говорить водителю о возможных дефектах в системе впрыска или даже иммобилайзера;
• Треугольник со значком лямбды внутри. Это говорит водителю о вероятных неисправностях кислородного датчика, то есть лямбда-зонда;
• Gas Cap или значок автомашины с крышкой от топливного бака. Крышку забыли закрыть, о чём и предупреждается водитель;
• Оранжевый круг и восклицательный знак внутри него. Индикатор информационного типа, необходимый для того, чтобы обязательно акцентировать внимание автовладельца на уже имеющиеся горящие значки, сообщающие о проблемах;
• Изображения радиатора. Выполнены в разной графике, но все означают проблемы с охладительной системой. Упал уровень жидкости до критической отметки либо же температура достигла предельных значений;
• BSM. Это индикатор, который относится к автомобильным системам слежения за слепыми зонами. В зависимости от изображения, означает неисправность или некорректную текущую работу;
• Mail Reqd, Oil Change, машина на подъёмнике или машина с надписью Service. Все они говорят о том, что пора проводить плановый ТО, менять масло и фильтры. На некоторых авто является предупредительным сигналом о наличии серьёзных неисправностей, для идентификации которых следует провести компьютерную диагностику.

Индикаторы бывают самыми разнообразными, и на некоторых автомашинах их количество исчисляется десятками. Информацию об их значении проще всего найти в руководстве по эксплуатации. Поэтому даже самые безобидные на первый взгляд лампочки следует изучить, дабы не упустить серьёзную неполадку на ранней стадии её появления. Машина часто подсказывает водителю, что нужно делать, а чего делать точно не стоит. Игнорирование значков может привести к крайне опасным последствиям. Но нельзя забывать, что некоторые индикаторы носят сугубо информативный характер.

Системы стабилизации

Также водителю следует обязательно разобраться в том, что означают появляющиеся специальные информационные и предупредительные ключевые значки приборной панели его автомобиля, которые непосредственно связаны с имеющейся системой стабилизации автомашины. Здесь иконок не так много, но они имеют большое значение.

• TRAC, TC, DTC, VSA, TCS. У разных машин используются свои индикаторы с подобными надписями, дополненными изображениями или без них. Все они отвечают за работу антипробуксовочной автомобильной системы. Если значки зелёные, то система активирована. Жёлтый индикатор сообщает о существующих проблемах в функционировании этой системы.

Важно учесть, что DTC и TCS непосредственно связаны с системами для подачи горючего и с тормозами. Поэтому при наличии ошибок в них сама антипробуксовочная система машины также будет активно выдавать ошибку;

• ESP BAS. Помощник экстренного торможения и полезнейшая для современных авто система стабилизации. Такие значки говорят водителю о проблемах с ними либо об их неисправностях;
• Значок с надписью KDSS. Он отвечает за не везде используемую систему кинетической стабилизации автомобильной подвески. Появление индикатора сообщает об ошибке или неисправностях, из-за которых KDSS не работает;
• Значок автомашины, который спускается вниз, движется по неровностям, поднимается вверх и пр. Эти индикаторы доступны на машинах, которые оснащаются системами подъёма и спуска с горы, системами поддержки постоянной скорости и помощниками для трогания с места. Означают, в каком текущем положении находится транспортное средство;
• VDC, VSC, DSC и OFF. Такое сочетание обозначений говорит автовладельцу о том, что в настоящий момент автомобильные имеющиеся системы стабилизации выключены и не работают. Они отключаются при включении лампы проверки двигателя;
• Круговая стрелка с треугольником внутри и надписью 4х4. Актуально для тех автомашин, у которых вышел из строя задний привод. Требуется обязательно провести диагностику;
• Шина со стрелкой на ней или надпись BAS ASR жёлтого цвета. Помощник для экстренного торможения не работает или же функционирует не совсем корректно;
• IBA OFF. Не работает или выключен интеллектуальный помощник при экстренном необходимом торможении;
• Виляющий автомобиль в жёлтом квадрате. Автомобильная электроника информирует шофёра о том, что его машина скользит и была автоматически включена система для обеспечения стабилизации;
• Виляющая перечёркнутая машина, виляющее авто с гаечным ключом или SLIP. Все эти значки информируют о том, что система, отвечающая за стабилизацию, выключена или не работает.



Стоит внимательно относиться к подобным значкам панели приборов машины. Из-за разнообразия применяемой графики для отображения тех или иных предупреждений водитель, только севший за руль нового авто, может немного запутаться. Поэтому стоит открыть руководство по эксплуатации.

Специальные и дополнительные системы

Продолжаем изучать значение различных индикаторов на приборной панели автомобиля. Теперь следует изучить те знаки щитка, которые отвечают за специальные и дополнительные системы. Они есть не на всех ТС, потому тут уже опирайтесь на наличие конкретных эмблем, имеющихся на вашем транспортном средстве.

• Ключ и восклицательный знак. Бывает красного и зелёного цвета. В зависимости от этого, говорит об отсутствии или же наличии электронного ключа;
• Жёлтый вертикально расположенный ключ. Рядом может присутствовать значок молнии. В первом случае электроника сообщает, что электронный ключ на месте. Во второй ситуации батарея ключа села, её нужно поменять;
• Снежинка или надпись SNOW. Значок актуален для АКПП, где есть режим езды по снегу и льду. Загорание лампы говорит об активации режима;
• Чашка кофе. На некоторых современных авто есть специальный индикатор, который следит за временем нахождения водителя за рулём. Рекомендуется остановиться и отдохнуть. Иногда лампа дополняется голосовым сообщением;
• Машина в красном треугольнике. Если есть включённый круиз контроль, то индикатор говорит о наличии препятствия впереди;
• Человек садится в машину. Есть некоторые авто, оснащённые функцией регулировки положения кузова, которая позволяет делать посадку в машину более комфортной. Когда система активно, горит такой сигнал;
• SET, ACC, спидометр со стрелкой, Cruise. Эти лампы используется на машинах с адаптивным типом круиз контроля. Их появление говорит об активации системы. Если лампа мигает, тогда круиз неисправен или есть ошибки;
• Прямоугольник с волнистыми стрелками. Информативный значок, означающий, что активирован режим обогрева заднего стекла;
• Auto H или Hold. Информирует об активации тормозной системы. Для отключения водителю следует нажать на педаль газа;
• Sport и Cpmfort. Две лампы отвечают за выбранный режим работы амортизаторов;
• Height High. Актуально для машин с пневматической подвеской. Такой горящий значок говорит, что подвеска максимально высоко над дорогой;

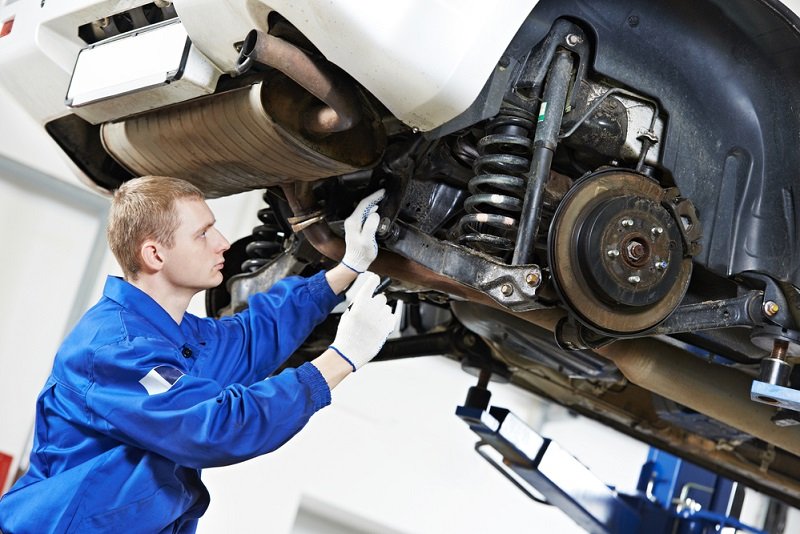

• CK SUSP. Есть проблемы с ходовой. Нужно обязательно провести диагностику;
• CMBS. Загорается в машинах, где установлена система предупреждения столкновений, у которой возникли ошибки либо просто загрязнились датчики;
• TOW или изображение прицепа. Активация режима, позволяющего перевозить прицепы;
• Значок Р и пирамидка рядом. Это индикатор системы помощи во время парковки. Когда горит зелёным, система активирована. Если лампа жёлтая, имеются неполадки;
• LKA и LDW. Лампы системы автоматического слежения за правильной полосой движения. Если значок жёлтого цвета и моргает, то машину ведёт в сторону и требуется подрулить. При мигании есть неисправности. Зелёный знак говорит о том, что эта система активирована;
• Зелёный индикатор ECO. Сообщает водителю о том, что система для обеспечения экономии топлива была включена;
• Шестерёнка с плюсом внутри или надпись Shift со стрелкой вверх зелёного цвета. Оба знака советуют водителю переключиться на повышенную передачу, чтобы более экономно расходовать топливо;
• 4х2. Машины с задним и передним приводом так сигнализируют о том, что коробка перешла в режим функционирования при заднем приводе;
• 4х4 AUTO. Лампа сообщает про работу КПП в режиме заднего привода, но при необходимости она автоматически перейдёт в режим полного привода;
• 4HI или 4х4 High. Информационный значок, сообщающий о включении полного привода;
• 4LO или 4х4 LOW. Полный привод работает на пониженной передаче;
• AWD или 4AWD жёлтого цвета. Возникли проблемы в работе автомобильной системы полного привода. Также информирует о том, что диаметры колёс на обеих осях не совпадают;
• SH AWD. Вероятнее всего дифференциал перегрелся либо есть другие неисправности в работе системы полного привода;
• R DIFF TEMP. Перегрелся межколёсный дифференциал либо температура масла поднялась до критического значения;
• 4WAS. Если загорелась такая лампа, то возникли проблемы в работе системы подруливания;
• RAS. Подруливание не работает или в настоящее время функционирует неправильно;
• CVT. Информационный знак, который загорается на панели авто при пуске силового агрегата, а затем гаснет. Подтверждает, что с вариатором всё хорошо.

Разные автомобили могут также иметь некоторые дополнительные индикаторы, для уточнения значения которых лучше обратиться за помощью к официальному руководству по эксплуатации.

Гибридные автомобили

Количество машин с гибридной силовой установкой стремительно растёт. Для них актуальны собственные специальные лампочки и индикаторы, которые периодически загораются на приборной панели автомобиля. Здесь стоит рассмотреть наиболее важные и распространённые значки, чтобы вовремя принять меры по устранению неисправностей.

• Батарея с восклицательным знаком или АКБ с подписью MAIN. Эти значки красного цвета сообщают, что есть проблемы с батареей контура высокого напряжения или с главной батареей гибридной установки;
• Автомобиль жёлтого цвета и восклицательный знак. Информирует о неисправности электрического привода. Аналог лампы Check Engine на машинах с ДВС;
• Красная батарея и значок молнии в ней. Высоковольтная батарея на низком уровне заряда, её нужно подзарядить;
• Колонка АЗС с вилкой. Индикатор рекомендует водителю подключить гибридную установку к зарядному устройству;
• Значок черепахи в круге. Говорит о существенном снижении мощности гибридного мотора;
• Значок вилки для розетки. Информирует о том, что процесс зарядки пошёл;
• Машина и надпись EV или EV Mode. Подтверждение факта перехода машина на движение в режиме электротяги;
• Ready или машина с разнонаправленной стрелкой. Подтверждается, что машина готова к движению;
• Fault. Есть проблемы с автомобилем. Если индикатор жёлтый, то проблемы не критичные. Когда горит красный сигнал, двигаться на машине не рекомендуется, следует остановиться и вызвать эвакуатор.

Основное внимание на гибридах уделяется электрической составляющей. Многие остальные индикаторы аналогичны стандартным автомобилям, оснащённым двигателями внутреннего сгорания.

Дизельные автомобили

У дизеля также есть свои собственные индикаторы, которые расположены на приборной панели.

• Жёлтая спираль. Говорит о включении свечей накаливания. Появляется после того, как запускается зажигание. После активации двигателя значок исчезает;
• Значок сажевого фильтра. Он загрязнился, а потому нужно поменять. Горит жёлтым или оранжевым;
• Значок Diesel Exhaust Fluid. Водителю требуется обязательно добавить необходимое количество жидкости, чтобы обеспечить каталитическую реакцию очистки отработанных газов;
• Колонка АЗС и капли воды. Иногда значок имеет иную графику, но означает, что в топливе имеется вода. Также такой индикатор рекомендуют провести обслуживание системы очистки;
• EDC. Есть проблемы с системой электронного управления впрыска дизельного топлива. Сопровождается иногда некорректной работой двигателя. Мотор может не запускаться или глохнуть;
• Жёлтый прямоугольник с графикой, напоминающей кардиограмму. Говорит о наличии воды в дизельном топливе либо же сообщает о проблемах в электронной системе управления дизельным двигателем;
• T Belt. Требуется замена ремня ГРМ. Если всё исправно, загорается при активации зажигания и выключается, когда двигатель запущен.

Дизельные автомобили достаточно распространены за счёт своей экономичности и отличных эксплуатационных характеристик. Но и за ними требуется тщательный уход. Системы оповещения помогают водителю вовремя обнаружить неисправности.

Внешнее освещение

Каждый автомобиль оснащается световыми приборами, обеспечивающими необходимую видимость. Также они информируют других водителей о ваших намерениях, когда вы тормозите или поворачиваете. Для оптики предусмотрен свой набор значков на приборной панели, про обозначение которых обязательно нужно знать.

• Значок светящейся лампы зелёного цвета. Говорит просто о том, что было включено автомобильное наружное освещение;
• Такая же лампа, но с восклицательным знаком внутри, либо жёлтая перечёркнутая лампочка. Одна лампочка оказалась неисправной, либо же есть проблемы в электросети осветительных приборов;
• Синяя светящаяся фара. Подтверждение активации дальнего света;
• Зелёная горизонтально расположенная лампа с надписью AUTO или просто A. Говорит про активацию системы, которая автоматически переключает ближний и дальний свет;
• Жёлтая фара со стрелками вверх и вниз. Возникли определённые проблемы в функционировании авторегулировки угла наклона приборов освещения;
• AFS OFF. Выключена система адаптивной автомобильной оптики. Если значок начинает мигать, то сейчас система неисправная;
• DRL. Если лампа загорается зелёным, водитель активировал систему автоматического включения ближней оптики в дневное время;
• Жёлтая машина со светящимися задними фарами. Это значит, что одна или больше задних лампочек (стоп-сигналы или задний ход) не работают. Они перегорели и требуется замена;
• Пара зелёных фар, направленных влево и вправо. Активированы габаритные фонари;
• Светящаяся зелёная фара с волнистой линией поперёк лучей света. Загорается, если были активированы ПТФ, то есть противотуманные фары;
• Аналогичный значок жёлтого цвета, но с направленными лучами вправо. Это говорит про включение задней противотуманной оптики;
• Зелёные стрелки влево и вправо одновременно. Включены аварийка либо поворотник.

Тут практически все сигналы информационные, то есть не говорят о серьёзных ошибках. Но всё равно следить за ними нужно, вовремя внося корректировки в работу оптики, меняя лампы и включая нужный режим, в зависимости от ситуации на дороге.

Дополнительные функции

Напоследок рассмотрим несколько традиционных индикаторов, которые есть буквально на всех автомобилях. Но и о них водителю всегда стоит помнить.

• Значок человека с ремнём безопасности. Горит красным цветом. Ремень безопасности на водителе или пассажире не пристёгнут. На многих машинах при начале движения, когда человек не пристегнулся, значок продолжает мигать и издаёт звуковые сигналы;
• Красная машина с открытыми дверьми. Двери не закрыты или закрыты не плотно либо же не закрыли багажник;
• Колонка АЗС. Уровень топлива в баке низкий, поэтому рекомендуется заехать на заправку;
• Значок стеклоомывателя. В бачке мало омывательной жидкости. Её следует долить до нужного уровня.

Нельзя сказать, что значков на приборной панели очень много. Но они однозначно все полезные и необходимые. Поэтому перед началом эксплуатации автомобиля обязательно изучите руководство, почитайте инструкции, уточните обозначение сначала наиболее важных индикаторов. Постепенно вы быстро разберётесь в остальных лампочках, и сможете оперативно принимать решения, ремонтировать элементы авто, менять расходники или банально не будете забывать пристёгиваться.

расшифровка значков на приборной панели

Как известно, основным назначением панели приборов является информирование водителя о скорости движения при помощи спидометра, а также об оборотах двигателя посредством тахометра. Также водитель получает возможность постоянно следить за температурой двигателя и уровнем горючего в топливном баке. Это основные функции панели приборов, но далеко не все.

В современных авто приборная панель автомобиля в буквальном смысле является «информационным окном», благодаря которому можно получить информацию о состоянии и неисправностях важных узлов, агрегатов и систем, о включении и выключении различных режимов и функций, о необходимости сервисного обслуживания, о снижении уровня рабочих жидкостей и т.п. Фактически, контрольные лампы панели приборов в виде различных индикаторов, значков и пиктограмм всесторонне информируют водителя.

С учетом того, что современные авто отличаются сложным устройством, перед началом эксплуатации  важно знать, что означают значки на панели приборов автомобиля. Более того, машина может быть бензиновой или дизельной, с АКПП или МКПП, с минимальным или расширенным набором опций. Далее мы рассмотрим основные значки, что означают отдельные лампочки на панели приборов, а также о чем сигнализирует тот или иной индикатор.

Читайте в этой статье

Значки на панели автомобиля: обозначение

Начнем с того, что расшифровка значков на приборной панели может поставить в тупик даже опытного водителя. Отдельные значки расшифровать интуитивно удается далеко не всегда. Дело в том, что  разные автомобили могут иметь различное оснащение, также производители могут использовать разные значки в плане графического оформления для обозначения тех или иных функций, в целях предупреждения о поломке и т.д. При этом на практике основные обозначения зачастую одинаковы.

Прежде всего, индикация лампочек  и значков отличается по цвету. Все значки можно разделить на три основные группы: красные, желтые и зеленые. Такое деление по цвету не случайно. Красные значки привлекают внимание, обычно указывают на опасность, возможные проблемы при эксплуатации или возникающие аварийные неисправности.

При этом не всегда красный индикатор говорит о критичной поломке. Например, если включен стояночный тормоз, открыта дверь автомобиля, зафиксирован недостаточен уровень жидкости в бачке омывателя лобового стекла и т.п., соответствующий индикатор на многих авто горит красным. В этом случае вполне можно продолжать движение. Однако в других случаях отдельные значки указывают на то, что лучше отказаться от поездки на автомобиле.

Желтые значки и индикаторы указывают на неисправности или на то, что нужно произвести какие-либо действия с автомобилем (отключить или включить отдельную систему, провести техобслуживание и т.д.). Зеленые (иногда синие) индикаторы  информационные, говорят о том, что отдельные функции автомобиля находятся в активированном состоянии.  Далее мы рассмотрим основные индикаторы, а также что означает горящий значок на панели приборов автомобиля.

Основные индикаторы: обозначение символов на приборной панели

Как показывает практика, расшифровка значков на приборной панели в ряде случаев позволяет своевременно определить, что машина нуждается в обслуживании или возникли неисправности.

Также отключение/включение некоторых функций  обеспечивает возможность лучше адаптироваться к различным дорожным условиям, что позволяет эксплуатировать машину безопасно, без лишних нагрузок и преждевременного износа узлов, агрегатов и систем.

Информационные значки на панели приборов



• Если горит значок машины с гаечным ключом (обычно желтого цвета), это указывает на проблемы с двигателем, КПП или датчиками ЭСУД. Автомобиль нуждается в диагностике и ремонте.
• Значок машины с замком или восклицательным знаком красного цвета указывает на неполадки в штатной противоугонной системе. При этом если индикатор моргает, а сам авто закрыт, это указывает на то, что машина закрыта.

  Желтый индикатор автомобиля с восклицательным знаком информирует водителя авто с гибридным двигателем о том, что возникли проблемы с электроприводом. В этом случае авто нуждается в диагностике.

• Значок машины с открытой дверью (красного цвета) горит в том случае, если дверь/багажник не закрыты или вышел из строя концевик двери или багажника.
• Значок скользкой дороги может начать мигать в том случае, если система стабилизации курсовой устойчивости активировалась в целях предотвращения пробуксовки колес. Если же возле значка горит значок гаечного ключа, проблемы возникли с самой системой стабилизации.
• Отдельно горящий значок гаечного ключа говорит о том, что пришло время провести ТО  автомобиля. После проведения обслуживания данное предупреждение нужно сбросить.

Значки предупреждения на панели приборов

• Если горит значок руль, это говорит о необходимости уделить внимание системе рулевого управления. Когда руль горит желтым цветом, систему нужно адаптировать. В том случае, если значок руля на панели красный, это говорит о поломках гидроусилителя или электроусилителя руля. Такая неисправность требует диагностики и безотлагательного ремонта.
• Значок машины с ключом зажигания в середине (значок иммобилайзера) обычно моргает в том случае, если машина закрыта. В случае, когда значок постоянно горит, это может указывать на то, что иммобилайзер отключен, нет возможности считывать метку с ключа зажигания или в противоугонной системе возникли неполадки.
• Значок паркинга (P) в красном кружке или надпись «brake» горит, если затянут ручник или использован ножной стояночный тормоз. Также на авто с датчиком износа тормозных колодок этот значок указывает на их износ, низкий уровень тормозной жидкости и т.п. Также лампочка стояночного тормоза может гореть по причине поломок  соответствующих датчиков.

  В ситуации, когда загорелся значок охлаждающей жидкости, это может указывать на перегрев двигателя (красная лампочка в виде шкалы градусника). Если же загорелся желтый значок расширительного бачка с волнами, это обозначает снижение уровня охлаждающей жидкости. Также не следует исключать вероятность того, что датчик в расширительном бачке неисправен.

• Часто на машинах горит значок омывателя ветрового стекла, что указывает на снижение уровня жидкости в бачке омывателя. Кстати, привычка лить воду или дешевые омывающие жидкости в систему, обычно становится причиной выхода из строя датчика уровня в бачке омывателя.
• Постоянно горящая надпись ASR, восклицательный знак в треугольнике или скользящая машина на панели приборов указывает на то, что возникли проблемы с антипробусковочной системой (антибукс). С учетом того, что эта система тесно связана с ABS, неполадки могут быть связаны как с самой ASR, так и с ABS. Кстати, загорание значка ABS также говорит о неполадках или сбоях в системе ABS.
• Значок, изображающий катализатор, обычно загорается в том случае, если катализатор перегрелся. Как правило, перегрев катализатор и другие проблемы с данным элементом приводят к тому, что машина «не едет», пропадает тяга, заметно увеличивается расход горючего. Также катализатор горит на приборной панели в том случае, если имеются проблемы с системой зажигания.
• Обозначение в виде выхлопных газов из выхлопной трубы указывает на то, что имеются проблемы по лямбда зонду, нарушено смесеобразование или зажигание, неисправна система очистки выхлопа. В этом случае нужно сделать диагностику двигателя и его систем, так как игнорирование проблемы может вывести из строя дорогостоящий катализатор и другие элементы.

 Значки неисправности на приборной панели

• Прежде всего, можно наблюдать значок аккумулятора на панели приборов. Если после запуска мотора значок не гаснет, это указывает на падение напряжения в бортовой сети. Обычно это связано с тем, что АКБ не заряжается от генератора. Машины с гибридным двигателем кроме значка аккумулятора могут иметь индикатор «MAIN» снизу.
• Красная масленка с каплей или волнами снизу (значок давления масла в двигателе) указывает на то, что в двигателе упало давление масла. При этом после запуска ДВС значок может гореть несколько секунд (это норма), однако если он не тухнет, замечено его моргание или загорание во время движения, это указывает на то, что в системе смазки есть проблемы, упал уровень масла в двигателе и т.д. Также на разных авто индикатор масленки может иметь надиси min, oil level  т.п. Если машина оснащена отдельным датчиком уровня масла в двигателе, на панели может гореть обозначение L (низкий уровень масла) и H (высокий уровень масла).

  Значок подушки безопасности в виде человечка, пристегнутого ремнем, а также надпись AirBag на панели  указывает на то, что в системе безопасности авто есть проблемы, подушки безопасности при ДТП не сработают. Причин для такой неисправности может быть несколько, автомобиль нуждается в профессиональной диагностике.

• Неисправности тормозной системы обычно отображаются в виде красного восклицательного знака в кружке. Этот значок зачастую говорит о том, что имеются серьезные проблемы с тормозами, уровень тормозной жидкости в системе понижен. На некоторых авто этот значок также может указывать на то, что колодки изношены или поднят ручник.
• Красный треугольник с восклицательным знаком или восклицательный знак в желтом треугольнике имеют разные обозначения. Желтый предупреждает и говорит о том, что в электронной системе стабилизации есть неполадки. Красный привлекает внимание водителя, зачастую вместе с таким значком загорается еще один, более конкретно указывающий на проблему. Также в окне БК  на панели может всплывать расшифровка возникшей ошибки. Рекомендуем также прочитать статью о том, как расшифровать маркировку шин автомобиля. Из этой статьи вы узнаете о том, что означают цифры, значки и символы маркировки шин, как сделать расшифровку обозначений на покрышке и т.д.
• Достаточно часто водители замечают, что горит значок АБС. Как правило, его загорание говорит о том, что неисправна система ABS, а также сама антиблокировочная система деактивирована. Если горит такой значок, нужно помнить, что при резком торможении колеса могут полностью заблокироваться, что приведет к потере контроля над авто, заносам при торможении и т.п.
• Еще одной распространенной проблемой является загорание значка ESP. Этот значок может гореть все время или загораться с определенной периодичностью. На практике, горит ESP на приборной панели в том случае, если неисправен датчик угла поворота, сбои возникают в работе датчика включения стоп-сигнала, а также неисправен датчик давления тормозной системы. Чек двигателя (значок двигателя, check engine) может гореть постоянно после запуска двигателя. Как правило, это говорит о том, что в работе двигателя есть сбои и ошибки, неисправны электронные системы (например, система питания), зажигания и т.д. На многих авто горит чек на приборной панели в том случае, если необходимо провести компьютерную диагностику двигателя и его систем.
• Значок в виде спирали на панели дизельного двигателя представляет собой значок свечей накала, который загорается при запуске и затем тухнет после того, как дизель прогреется и свечи накала отключатся. На некоторых дизелях также является аналогом «чека» на бензиновом моторе. Если двигатель работает нормально, в памяти электронного блока нет ошибок, значок-спираль на приборной панели дизельного автомобиля потухает. Наличие сбоев и ошибок приводит к тому, что индикатор горит постоянно даже после прогрева.

Что в итоге

Как видно, приборная панель автомобиля содержит большое количество различных указателей, индикаторов и обозначений. Щиток приборов даже самого простого авто имеет основные индикаторы (температура двигателя, давление масла, затянутый ручник и т.д.).

Что касается более современных автомобилей с ЭСУД и большим количеством систем и опций, на приборную панель выносится огромное количество дополнительных значков. В ряде случаев, даже водитель с опытом не всегда может определить, что означает тот или иной значок и индикатор на панели приборов.

По этой причине, а также в целях упрощения взаимодействия, на машины последних поколений ставят бортовой компьютер, а приборная панель получает информационный дисплей. Наличие БК с экраном позволяет избавиться от необходимости использовать для индикации отдельные значки в виде символов и пиктограмм.

Фактически, экран бортового компьютера позволяет не только указывать на возникающую ошибку, но и сразу расшифровывать такую ошибку в текстовом виде, выводить информационные, предупреждающие сообщения и т.п.

Читайте также

Что означают значки на приборной панели

Владельцам автомобилей стоит подробнее ознакомиться с возможными символами, которые можно встретить на приборной панели в процессе эксплуатации машины. Дело в том, что современные автомобили оборудованы различными датчиками или устройствам для отслеживания работы многих систем.

К тому же, большинство моделей оснащены электронным управлением двигателем, что также позволяет следить за его состоянием. Поэтому в результате возникновения поломки при работе устройства или целой системы датчик подаст сигнал в виде символа определенного цвета. И этот сигнал автомобилисту необходимо будет понять. Однако далеко не каждый владелец авто знает, что означают значки на приборной панели.

В данной статье приведено свыше 30 различных изображений-символов, с которым может столкнуться автовладелец. При этом стоит отметить, что всего в выпущенных за последние десять лет автомобилей, подобных картинок больше 150, поэтому иногда бывает очень сложно не запутаться в том, какая именно проблема возникла в процессе эксплуатации транспортного средства.

Почему используется разный цвет?

Прежде, чем описывать каждый значок-символ, следует разобраться, почему они имеют разные цвета. Объясняется это довольно-таки просто: производители автомобилей изначально использовали разделение значков по цветам, чтобы указать степень серьезности возникшей проблемы.

Так, например, если на приборной панели горит значок не красного оттенка, а синего (или зеленого), то можно ехать дальше, но игнорировать подобное изображение не рекомендуется. Он сообщает о возможной проблеме, которую следует устранить. Если же загорелось красное изображение, то это значит, что транспортное средство лучше остановить или отвезти к специалистам для проведения ремонта системы или устройства. Если горят желтые или оранжевые изображения, то автомобиль предупреждает о необходимости проведения диагностики.

Важно! Особое внимание следует уделить картинкам, которые начинают активно мигать. В этом случае водитель получает от системы предупреждение о том, что скоро возникнет поломка, и ТС рекомендуется как можно скорее доставить в технический центр.

Предупреждающие значки

В таблице ниже рассмотрены обозначения значков на приборной панели, при возникновении которых владельцу машины не рекомендуется игнорировать проблему. При возникновении таких значков нужно, наоборот, как можно быстрее посетить автосервис для устранения неполадок.

Символы общего назначения

После предупреждающих символов следующими для ознакомления будут значки, сообщающие о необходимости срочной диагностики различных систем или устройств, которые находятся в автомобиле. При игнорировании подобного значка эксплуатация транспортного средства может быть продолжена, но в скором времени в системе или устройстве произойдет поломка, о чем сообщит красный символ.

Например, среди картинок можно отметить символ, который сообщает о сниженном уровне стеклоомывающей жидкости, и владелец автомобиля, увидевший подобное изображение, сможет своевременно предпринять необходимые меры. Дополнительно можно отметить, что сигналы могут появляться:

1. На панели приборов.
2. На панели информационно-развлекательных систем.

Что касается второго варианта, то в этом случае изображение возникает в центре консоли.

Осветительные значки

Помимо прочего, на приборной панели автомобиля могут возникать значки, отображающие состояние осветительной системы. Со многими из представленных в таблице ниже символов большинство владельцев авто знакомы, но будет не лишним еще раз пробежаться по подобным значкам. Стоит обратить внимание на то, что такие картинки имеют зеленый либо синий цвет. Реже встречаются желтые.

Значки неисправности

При возникновении на приборной панели автомобиля хотя бы одного из таких значков, владельцу следует отдать ТС в автосервис для устранения возникшей проблемы. Стоит подробнее изучить, какие именно символы могут сообщать о возникшей неисправности. В таблице значки расположены по степени важности: вверху самые серьезные проблемы, внизу – наименее серьезные.

Значки вспомогательных систем

Большинство выпущенных недавно транспортных средств оборудованы датчиками, отслеживающими работу системы безопасности и других вспомогательных систем. Для некоторых владельцев подобных машин рассмотренные ниже символы окажутся новыми, поэтому стоит внимательнее изучить таблицу с изображениями и расшифровкой значков на приборной панели.

Специальные символы-значки

В этой таблице указаны изображения, представляющие работу новых функций в автомобиле. В основном, картинки имеют зеленый цвет, но также встречаются изображения оранжевого или даже красного цвета. При этом стоит отметить, что зеленые значки означают лишь то, что система активна, а другие цвета говорят о существующих проблемах или неисправностях.

И это далеко не весь перечень изображений, которые можно встретить в новых транспортных средствах и которые будут в новинку тем, кто раньше с подобными индикаторами не сталкивался.

Символы в дизельных автомобилях

Наконец, стоит изучить, какие символы могут возникнуть на экране приборной панели транспортных средств, работающих на дизельном топливе. В таблице рассмотрены основные изображения, с которыми может столкнуться владелец такого автомобиля.

Каждый автомобиль, вне зависимости от времени производства, имеет те или иные значки на приборной панели, которые загораются при определенной неисправности. В этом случае рекомендуется направить все силы на устранение подобной поломки, так как в противном случае это может обернуться дорогостоящим ремонтом.

Значки на панели приборов автомобиля, обозначения, виды

С появлением инжекторных автомобилей на панели приборов появилось множество обозначений. Если на них обращать внимание и знать, что говорят эти подсвечивающие значки на приборной панели, то можно продлить срок надежной эксплуатации автомобиля и обезопасить себя от поломок и лишних трат финансовых и временных ресурсов.

На каждой марке и модели значки свои, но алгоритм их действия и оповещения одинаковые, но необходимо изучить все обозначения значков на панели приборов и их расшифровку для своей марки и модели автомобиля.

Содержание статьи:

1. Разделение значков по цвету
2. Информационные значки
3. Предупреждающие значки
4. Значки оповещающие о поломке
5. Примеры значков на приборной панели конкретных марок и моделей.

Разделение значков по цвету

Что говорит красный цвет? Известно уже большинству с детства, что красный цвет опасности. На приборе панелей красные индикаторы говорят о неисправности в работе той или иной системы и что нужно как можно быстрее устранить данную проблему.

Что говорит желтый цвет на значках? Желтый не так опасен как красный, но также он обозначает, что надо либо заехать в автосервис на техническое обслуживание, либо устранить возникшие предупреждающие знаки своими руками.

Что говорит зеленый цвет? Зеленый — это знак того, что все включенные функции исправно работают.



Информационные значки

Рассмотрим по порядку информационные значки с фото и описаниями.

Если загорелся такой желтый индикатор с изображением автомобиля с разводным ключом, то это означает, что есть какие-то неисправности в работе двигателя. Данный значок не показывает конкретно где искать причину, но, в основном, это бывает из-за сбоя в работе датчиков или что-то  с электроникой. В любом случае, лучше заехать в сервис к ребятам специалистам и сделать диагностику или же купить самому сканер и купить на нее расширенное программное обеспечение, как в сервисах.

Если включилось изображение красного автомобиля с красным замком и не мигает, то это означает, что неисправна штатная противоугонная система и машину нельзя будет завести. Этот значок должен мигать когда авто закрыто и означает, что автомобиль под защитой.

Если горит желтый автомобиль с желтым восклицательным знаком, то это означает, что неисправен электродвигатель. Этот значок есть в гибридных автомобилях. Также, как и в первом случае, придется ехать на диагностику.

Если загорелся красный значок с открытой дверью, то тут все понятно, какая-то дверь открыта или не до конца захлопнута, это может быть и дверь багажника. Если все двери плотно закрыты, то надо проверить концевики контактов проводов.

Если вы видите мигающий значок на котором изображен желтый автомобиль с заносом, то это тоже логически понятно, значит система стабилизации курсовой устойчивости определила, что машина движется по скользкой дороге и она включилась. Автоматически определив скользкую дорогу и активизировавшись, предотвращается пробуксовка колес за счет подтормаживания буксирующего колеса и снижается мощность мотора. При таком мигающем значке тревожиться не стоит, просто надо аккуратно проехать опасный участок дороги.

А если же рядом с этим мигающем значком появился нарисованный ключ, треугольник или значок заноса в перечеркнутом виде, то это означает, что система неисправна и требует ремонта.

Если появился значок желтого гаечного рожкового ключа, значит пора ехать на ТО (техническое обслуживание авто). Этот значок просто напоминает: «водитель, завези машину на ТО». После прохождения обслуживания, значок сбрасывают.



Предупреждающие значки

Если активирован значок желтого руля, то надо обратить внимание на систему руля.

Если горит значок красного руля, то вышла из строя система ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля), поэтому руль при таком значке крутится тяжелее.

Если светится желтый автомобиль с ключом замка зажигания, то это сработал датчик иммобилайзера. Он может и мигать и гореть. Знак иммобилайзера моргает при закрытом автомобиле. Индикатор красного автомобиля с белым ключом замка зажигания показывает, что противоугонная система работает.

Если значок иммобилайзера (или, как его еще называют, иммо) горит постоянно, значит иммо выключен.

Также горит значок, если не считывается метка с ключа.

И, третий случай, когда постоянно горит значок иммо, это неисправна система противоугона.

Если горит значок с изображением ручного тормоза, то это означает, что ручник поднят и активирован. А, если при неактивном ручном тормозе загорается значок стояночного тормоза, то надо обратить внимание, это либо говорит об износе тормозных колодок, либо о снижении уровня тормозной жидкости. Если на автомобиле установлен электронный тормоз и активируется данный значок, то это значит, что надо проверить датчик или концевики проводов.

Если загорелся значок на котором нарисована охлаждающая жидкость и градусник красного цвета, то это показывает, что перегрелся автомобиль, температура жидкости выше рабочей температуры. Например, перегревается мотор в случае, когда порвал ремень генератора. Также может быть, засорился радиатор и каналы. В этом случае придет делать полную промывку системы охлаждения двигателя, предварительно выбрав способ, потому что способов чем и как промывать много.

Если загорелся желтый значок бачонка с жидкость, значит надо долить уровень охлаждающей жидкости (тосол, антифриз), така уровень ниже нормы. Также может загореться этот знак при нормальном уровне жидкости, это значит, что застрял поплавок, его надо пошатать.

Если светится желтый значок лобового стекла с подающей на него жидкостью — это значит, что уровень жидкости в бачке омывателя ниже нормы, поплавок дает команду долить жидкость.

Если светится желтый значок восклицательного знака в треугольнике внутри круговой стрелки против часового движения или просто высвечивается надпись ASR, то это говорит о том, система антипробуксовочной системы (Анти Спин Регулэйшн) сработала совместно с датчиками системы АБС (анти блокировочная система). Если данный значок светится постоянно, то система ASR не работает.

Если высвечивается желтый значок с изображением выхлопной системы и над ней волнистые полоски, то это значит, что перегрелся катализаторный элемент в выхлопной системе. Признаком перегрева является уменьшение мощности двигателя. Перегрев катализаторного элемента может возникать не только если забились соты, но и, если есть неполадки в системе зажигания. Если катализатор совсем перестал работать, то уровень расхода топлива значительно увеличится.

Если активировался значок желтого глушителя с выхлопными газами, то, значит есть какая-либо неисправность в выхлопной системе. Также значок работающего глушителя может активироваться после заправки плохим некачественным топливом или есть ошибка по датчику лямбда зонда. Датчик регистрирует пробелы воспламенения смеси и из-за этого увеличивается уровень содержания вредных веществ в выхлопных газах, в следствии чего загорается индикатор с картинкой выхлопные газы. Возможно, этот значок будет загораться, если будут неправильно работать и стучат гидрокомпенсаторы.



Значки оповещающие о поломке

Если загорелся красный значок с изображением аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись «main» (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто значок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается этот значок, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается значок с изображением человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если светится значок АБС, обычно это надпись ABS в кружочке и скобках, то, значит антиблокировочная система колес не работает. В этом случае движение можно продолжать, тормозная система работает в обычном режиме. Мы рассматривали подробнее тему почему загорается лампочка АБС.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый ), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть подсос воздуха в топливную систему через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.

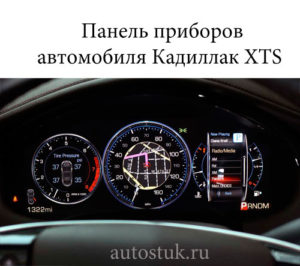

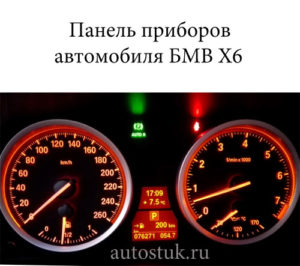

Примеры значков на приборной панели конкретных марок и моделей.



Автор публикации

15 Комментарии: 23Публикации: 322Регистрация: 04-03-2016

Обозначение значков и символов на панели приборов автомобиля

Современные автомобили имеют электронные системы контроля и автоматики, причем все текущие параметры выводятся на приборную панель. К сожалению, не все автовладельцы знают суть обозначений значков на панели приборов, что крайне важно для успешной и безопасной эксплуатации транспортного средства. Для упрощения понимания технического состояния авто символы группируются по назначению, важности и цвету засветки.

Общепринятые значки на приборной панели

Каждый автомобиль независимо от года выпуска снабжен световой сигнализацией, которая информирует о важных факторах для работы транспортного средства, причем группа значков имеет общепринятый характер.

Оригинальная панель приборов

Уровень бензина

Индикатору уровня топлива уделяется особое значение, поэтому он выполняется в различных модификациях от стрелочных до полностью световых. Для привлечения внимания в случаях остатка малого количества топлива обязательно выполнена дублирующая «лампочка», которая начинает мигать при необходимости срочной дозаправки (бензин на нуле). От начала мигания до полного осушения бака обычно можно проехать порядка 50 км, причем непрерывное свечение обозначает, что двигатель может заглохнуть в любую минуту. В ряде моделей сигнализатор не мигает предупреждающе, а просто загорается.

Сам индикатор представляет собой шкалу с условной разбивкой от пустого «E» до полного «F» бака. В старых авто на показания датчика мог влиять угол уклона авто. Топливо в баке отливало к одному краю, в следствии чего поплавок менял свое положение. На современных авто данная проблема решена установкой двух датчиков.

Индикация топлива

Лампочка включенного ручника

Сигнальный значок красного, желтого или оранжевого цвета в виде круга с боковыми лепестками и английской буквой «P» (Парковка) в центре загорается, когда включен ручной тормоз. Красная подсветка обусловлена необходимостью повышенного внимания, связанного с невозможностью продолжения движения или начала движения.

Лампочка значка связана с датчиком рычага ручного тормоза, поэтому она зажигается при даже небольшом смещении рычага или изменении регулировки свободного хода. Частой причиной является отказ датчиков или контакторов. В любом случае подсветка значка требует остановки и проверки состояния ручного тормоза.

Индикация стояночного тормоза

Подушки безопасности Airbag

Каждый современный автомобиль оснащен подушкой безопасности, причем это не только дорогостоящий компонент, а сложная электронная система со своими датчиками и управляющим компьютером. Любые сбои в работе системы безопасности отражаются загоранием персональной контрольной иконки на приборной панели.

Все приспособления системы безопасности объединены в единую систему с сигнализацией единой лампочкой (выглядит как пристегнутый ремнем человечек), поэтому даже проблемы в ремнях безопасности сигнализируются подсветкой соответствующей лампы. Рекомендуется незамедлительно посетить СТО для проверки системы безопасности.

Ошибка может подсвечиваться при банальном размещении тяжелого предмета на сидении пассажира. Датчик фиксирует присутствие не пристегнутого «пассажира». Достаточно переместить предмет или защелкнуть замок ремня безопасности – сигнализатор потухнет.

Сигнализация ошибки подушки безопасности

Значок уровня заряда аккумулятора

Восклицающий знак в виде аккумулятора загорается красным цветом на панели приборов как признак проблем в бортовой сети. Первично при включении зажигания светящаяся лампа обозначает, что цепь исправна, но при заведенном двигателе бортовая сеть переходит на питание от генератора, а аккумулятор только заряжается.

Подсветка ламы при работающем двигателе обозначает проблемы в цепи зарядки аккумулятора или падение напряжения от генератора, т.к. сам световой датчик подключен по мостовому принципу и загорается при возникновении разницы потенциала напряжений аккумулятор/генератор. Сигнализация лампы – это обозначение отсутствия зарядки аккумулятора, но не указывает на причины, которые могут быть связаны с генератором, АКБ или проводниками. Долгое путешествие на транспорте от батареи, особенно при включении энергоемких приборов невозможно, поэтому рекомендуется без отлагательств посетить СТО.

Сигнализация уровня заряда аккумулятора

Расшифровка цветов лампочек

Графические обозначения у разных автопроизводителей несколько отличаются, но все же имеют единую группировку по цвету подсветки, на что можно опираться в понимании, что происходит с транспортом:

• Красные иконки загораются, предупреждая об опасном рабочем режиме. Устранение поломки требует немедленного вмешательства, а продолжение движения крайне нежелательно, т.к. может быть опасно отказом систем или даже выходом из строя силового агрегата. Красный сигнал – аварийный;
• Индикаторы желтого или оранжевого цвета предупреждают о сбоях в работе, неисправностях или необходимости выполнения действий по управлению. Достаточно запомнить, что загорается «желтый» — значит уделите повышенное внимание управлению;
• Лампочки с зеленой или синей подсветкой информируют об активности сервисных функциях транспортного средства. Их главное назначение напоминать о включенном функционале.

Вариации информационных значков на панели приборов

Значки неисправностей на панели приборов

Значки на панели автомобиля, обозначение которых несколько отличается у автопроизводителей, разделены на группы, причем самыми важными являются с красной подсветкой, что обозначает необходимость остановки транспортного средства и проверки рабочего состояния. Игнорирование сигналов неисправности может привести к катастрофической ситуации на дороге и полному выходу из строя авто.

Отдельно стоит отметить, что щиток приборов может иметь несколько вариантов подсветки с дополнительными элементами, уточняющих состояние автомобиля.

Информационные значки неисправностей

Восклицательный знак в треугольнике на панели приборов

Тормозная система – важнейший функционал для безопасности движения, поэтому ей уделено особое внимание. На современных авто устанавливается несколько вспомогательных систем, причем они завязаны в единую систему контроля торможения и курсовой устойчивости, поэтому любое отклонение рабочего режима от нормы сигнализируется на приборной панели как восклицательный знак в треугольнике оранжевого или красного цвета.

Автомобильный транспорт может не обнаруживать серьезных изменений в торможении, но даже периодическое загорание восклицательного знака требует немедленного обращения на СТО или проведения ремонта. Сигнализация может гореть по массе причин, главными из которых являются:

• Индикация низкого уровня тормозной жидкости в бачке, что свидетельствует о выработке деталей или разгерметизации гидравлики. Временным решением является доливка;
• Образования пузырьков газа в тормозной жидкости вследствие перегрева и снижения технических характеристик состава. Необходима замена с качественной прокачкой гидравлической системы, чтобы ее промыть и выгнать пузырьки газа. Для продолжения движения, резко охлаждать горячие колодки не допустимо, т.к. это приводит к деформационным проявлениям;
• Критический или неравномерный износ тормозных колодок, а также заедание механизма, что снижает эффективность и правильность тормозного пути, т.е. включение тормоза происходит с отклонениями. Требуется замена колодок и проверка механики;
• Нештатная ситуация, которая может обозначать, что двигатель запущен, но открыта дверь, капот, багажник.

Восклицательный знак в треугольнике на панели приборов

Значок двигателя — Check Engine

Подсветка индикатора на приборной доске в виде двигателя или с надписью «Check Engine» свидетельствует о необходимости проверки всех систем и датчиков, т.е. с транспортом произошло нечто, что не соответствует нормативам рабочего режима. Это признак необходимости посещения СТО или проведения диагностики, поиска причин, т.к. время не терпит, дальнейшая эксплуатация транспорта может привести к его поломке.

Если загорается чек «Check Engine», то рекомендуется проверить ряд возможных причин:

• Открыта крышка топливного бака или потеряна герметичность топливной системы, т.е. треснула крышка на горловине бака, уплотнители потеряли свои технические характеристики. Проверить топливную систему на герметичность;
• Используется некачественное топливо или стал барахлить лямбда-зонд (датчик кислорода в выхлопной системе). Необходима замена топлива или замена зонда, причем если игнорировать предупреждение, то из строя может выйти дорогостоящий катализатор;
• Может означать, что вышел из строя катализатор, при этом дополнительным подтверждающим фактором является снижение мощности двигателя почти вдвое. Необходим срочный ремонт с заменой деталей;
• Неисправность датчика массового расхода топлива или зависящих от его работы других элементов. К примеру, пропадание искры зажигания, нарушение состава топливной смеси и прочее. Дополнительным признаком является неустойчивая работа двигателя с падением мощности, приемистости и повышением расхода топлива. Игнорирование индикации чека «Проверьте двигатель» на панели приборов приводит к ухудшению общего состояния двигателя;
• Проблемы с бензонасосом или засорена топливопроводная система и форсунки. Обычно это следствие низкого качества топлива или масла, но может обнаруживаться при интенсивной эксплуатации авто в жестких условиях;
• Проблемы с уровнем масла или снижение его качества, что отразилось на снижении его уровня в картере, снижении давления, подтекании смазки через уплотнители или трещины. Это опасный «диагноз для здоровья», требуется тщательная проверка системы смазки с выявлением причин, а не только устранением признаков неисправности;
• Не исключается вероятность проблем с КПП.

Значок двигателя — Check Engine

Уровень масла

Без качественной и стабильной смазки двигатель долго не просуществует, поэтому современные авто обязательно снабжаются датчиками уровня и давления масла, значок которого на панели высвечивается в виде масленки. Также можно встретить стрелочный индикатор давления масла, причем стрелка условно указывает на создаваемое давление в системе. Дополнительные значки или надписи рядом с масленкой уточняют причину аварийной сигнализации.

Мигание сигнализатора не столь критично, но требует обязательного выяснения причин. Частыми причинами для включения сигнализации являются:

• Снижение уровня масла в картере по причине естественной выработки (сгорания) или подтекания через уплотнители, трещины. Требуется осмотр агрегата и доливка уровня;
• Снижение давления масла из-за выработки деталей или потери маслом технических характеристик. Требуется полная диагностика системы смазки, а также замена масла или проведение капитального ремонта. Лампа должна гаснуть на повышенных оборотах;
• Восклицательный знак масленки на панели приборов загорается также при засорении масляного фильтра с падением давления в магистрали. Смена масла обязательно должна проводиться со сменой фильтра, т.к. его ресурс ограничен, и он физически не способен пропускать очищенную смазку, сбрасывая давление через клапан. Газовать, чтобы потухла лампочка, нет смысла, требуется ремонт.

В любом случае сигнализация «масленки» требует внимания к двигателю, причем не выяснение причин, а только устранение признаков сигнализации может привести к ускоренной выработке двигателя со снижением технических характеристик и в дальнейшем необходимостью проведения внепланового капитального ремонта.

Сигнализация системы смазки

Ошибка КПП (АКПП или МКПП)

Подсвечивание сигнализации ошибки КПП свидетельствует о невозможности дальнейшего движения или что не рекомендуется продолжать движение. В виду большого ассортимента видов КПП и их конструкционных особенностей единой знаковой сигнализации не существует, и иконки могут выглядеть по-разному. Могут высвечиваться как значки в виде шеврона, так и прямая надпись об ошибке КПП.

Несмотря на то, что АКПП и МКПП имеют большие отличия в структуре и в первую очередь количеством электроники, причины возникновения ошибок схожие:

• Низкий уровень масла в коробке, что может быть связано с его выгоранием из-за низкого качества и протеканием через уплотнители, трещины. Частым случаем сигнализации об этих проблемах происходит при низких температурах окружающей среды или при парковке под большим уклоном. Прогрев масла за счет работы двигателя обеспечивает более высокий уровень – временное решение проблемы;
• Большая механическая выработка, которая влияет на уровень масла, рабочую температуру, что и регистрируется датчиками;
• Программный сбой (для АКПП) или выход из строя электрики (датчики, проводка). Автомат срабатывает при любой причине, а двигатель может не заводиться или глохнуть.

Не рекомендуется продолжать длительное движение без установки причин сигнализации об ошибке, а также до устранения неисправности.

Информационный значок неисправности АКПП

Индикаторы системы стабилизации

Важные для управления автомобилем системы имеют дополнительные обозначения символов на приборной панели, это связано с необходимостью информирования для безопасного управления транспортным средством.

ABS (Antiblockier System)

Если загорелась приборная доска с сигнализацией ABS, то произошел сбой или отказ в системе регулирования усилий торможения, что негативно отражается на курсовой устойчивости при резком торможении. Если на табло лампочка зажглась и потухла, то страшного ничего нет (это сигнализирует о срабатывании данной системы, это нормально), а вот при постоянном моргании или свечении рекомендуется немедленно обратиться в сервисный центр для диагностики и исправления сбоя.

Движение без ABS-системы по скользким и сыпучим дорожным покрытиям крайне опасно, т.к. транспорт будет при резком торможении совершенно непредсказуемо двигаться. Причиной сбоя АВС может быть неравномерная или критичная выработка тормозных колодок, механическое заедание деталей, программный сбой, подтекание тормозной жидкости.

ESP (Electronic Stability Programm)

Сигнализация на приборной панели надписи ESP свидетельствует об отказе дополнительной системы курсовой устойчивости. С одной стороны это несущественно влияет на управление транспортом и можно продолжать движение, но отказ системы особенно ощущается в поворотах в условиях скользкой или сыпучей дорожной поверхности.

ЕСП работает совместно с ABS, поэтому диагностику рекомендуется проводить комплексно, причем причины отказа аналогичны и относятся к механической выработке узла и программным сбоям. Периодическое зажигание сигнализатора свидетельствует об активности данной системы и не несет угрозы машине.

Информационные значки систем курсовой устойчивости

Индикаторы внешних световых приборов автомобиля

Для безопасного движения транспорта в условиях недостаточной видимости предусмотрены осветительные приборы, причем их функционирование или отказ сигнализируется на панели приборов своими значками с «информационным» зеленым или синим цветом:

• Переключение фар на дальний свет отмечается подсветкой лампочки синего цвета со значком фары с «поднятым» потоком лучей;
• Сигнализаторы поворотов имеют свои лампочки на приборной панели, которые загораются желтым, оранжевым или зеленым цветом в такт с морганием внешних приборов. Если на панели приборов не обнаруживается «моргание поворота», то, скорее всего, лампочка во внешних сигнализаторах сгорела;
• Обязательным для авто является подсветка максимальных габаритов, которая также имеет сигнализацию зеленой или голубой лампочкой на панели приборов. При этом с «габаритами» одновременно включается подсветка приборной панели, которая имеет большое значение не только для улучшения информационного восприятия, а для снижения усталости глаз и видимости органов управления.

Примеры значков световых приборов

Индикаторы внешних световых приборов автомобиля имеют особое значение не только в условиях темноты, а также при большой освещенности, когда судить о включении поворота возможно только по лампочке на приборной панели.

Электронные дисплеи для сообщений

Электронные дисплеи для сообщений не только уточняют обозначение символов на приборной панели, но и выводят дополнительную информацию, связанную с рабочими режимами транспортного средства, которые контролируются бортовым компьютером. Так часто в ПО вшиты функции измерения температур для контроля и регулирования микроклимата в салоне авто, а также считывание информации по пройденному пути с ведением расчета расхода топлива, в том числе подключение иммобилайзера.

Несмотря на то, что многие функции и информационные сообщения унифицированы, каждый автопроизводитель старается добавить собственный функционал, так иконка «ключик» с разным форматом обозначает разные «поломки».

Информационная панель на приборной доске

Значки на гибридных машинах

Гибридные машины – современный переходный вид транспорта, использующий одновременно тягу ДВС и электродвигателя, поэтому информационная панель приборов значительно отличается расширением дополнительных значков. Они описывают рабочие режимы и переходы силовой установки, почему и существует большое разнообразие специальных значков.

Принцип группирования по цвету и назначению сигнализаторов сохранился, поэтому обнаружение подсветок красного или оранжевого цвета требует внимания к авто с целью выяснения причин регистрации сбоев или отклонения рабочих режимов. Стоит отметить, что гибридная техника очень сложная по структуре и имеет большие взаимосвязи в системах, поэтому игнорирование предупредительных сигналов может быстро привести к выходу из строя машины с дальнейшим сложным и дорогостоящим ремонтом.

Вариации информационных значков гибридных авто

Значки на полноприводных машинах

Обозначение символов на приборной панели полноприводных машин практически ничем не отличается, но для информирования режимов работы коробки передач и раздатки в различных условиях и на разных дорожных покрытиях добавлены индивидуальные индикаторы.

Для внедорожников важными сигнализаторами являются переключение и блокировка мостов. Часто эти лапочки группируются с контуром авто, причем различная подсветка «колес» и «осей» информирует о рабочих автоматических или ручных режимах. Задний и передний контур отображаются отдельно.

Вариации информационных значков для полноприводных авто

Значки на дизельных двигателях

Дизельные двигатели отличаются не только по топливу, но и по принципу его сгорания, а значит, есть особые условия для бесперебойной работы, по этой причине дизель снабжается дополнительными сигнализаторами-значками на приборной панели.

Важность индикаторных приборов в том, что они засвечиваются при недопустимом рабочем режиме: неисправности в системе очистки газов, проблемы в катализаторе, попадание воды в топливо или необходимость обслуживания топливной системы, индикаторы фильтров и активация свечей подогрева воздуха, кнопка которого имеет свою лампочку.

Игнорирование предупредительной информации приводит к тяжелому режиму работы двигателя, а значит к быстрой выработке всего агрегата.

Вариации информационных значков для дизельных авто

Дополнительные индикаторы

Несмотря на общую спецификацию и унификацию информационных значков и индикаторов, каждый автопроизводитель снабжает приборный щит дополнительными сигнализаторами, которые важны для комфорта и обслуживания транспортного средства.

К таким общепринятым дополнительным индикаторам можно отнести:

• Индикатор открытых дверей, капота, багажника, крыши кабриолета;
• Дополнительные топливные сигнализаторы для привлечения внимания и дублирования системы контроля уровня топлива в баке;
• Контроль ремней безопасности, вернее напоминание о необходимости использования ремня безопасности и его надежном защелкивании;
• Предупреждение о пониженном уровне жидкости в бачке омывателя стекол;
• Включение подогрева стекол.

Индикаторы дополнительных и специальных систем

Из-за отсутствия унификации, необходимости вывода совершенно разной информации и больших конструкционных отличий значки на приборной панели автомобиля имеют различия по внешнему виду и комплекту. Более точную информацию и расшифровку, описание рекомендуется обязательно изучить по эксплуатационным документам конкретного транспортного средства, что исключит вероятность создания неопознанной информационной ситуации (загорелась незнакомая лампочка).

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Значки на панели приборов

Чувствовать машину — это прекрасно. Водители с большим стажем по звучанию двигателя способны понять, какая у авто неполадка. Но современные автомобили имеют множество датчиков и сенсоров, даже электронное управление двигателем. Расшифровать значение таких горящих значков не всегда удается интуитивно, ведь существует огромное количество вариантов. Это сильно путает, а иногда даже пугает водителей.

© DepositPhotos

Чтобы понимать, когда ездить безопасно, а когда тотчас нужно отправить машину в автосервис, нужно знать, как расшифровываются символы на приборной панели. Редакция «Так Просто!» с радостью расскажет тебе об их значении.

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

1. Красные значки
   Такие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.

   © DepositPhotos

2. Желтые значки
   Предупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.

   © DepositPhotos

3. Зеленые значки
   Информируют о сервисных функциях автомобиля и их активности.

   © DepositPhotos

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

© DepositPhotos

1. Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
2. Предупреждение о сажевом фильтре.
3. Включен режим экономии топлива.
4. Фары дальнего видения включены.
5. Противотуманные фары включены (передние).

   © DepositPhotos

6. Адаптивные передние фары.
7. Фары ближнего света.
8. Противотуманные фары включены (задние).
9. Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
10. Датчик дождя и света.
11. Не обнаружен электронный ключ.
12. Ключ не обнаружен.
13. Батарея ключа нуждается в замене.
14. Загрязнение воздушного фильтра.
15. Значок включенных фар.

    © DepositPhotos

16. Не работает стоп-сигнал.
17. Не работает несколько фар.
18. Неисправность ручного тормоза.
19. Неисправность автоматической коробки передач.
20. Индикатор включения наружного освещения.
21. Ремень безопасности не пристегнут.
22. Неисправность.
23. Подушка безопасности деактивирована.
24. В случае ДТП воздушные подушки не сработают.

    © DepositPhotos

25. Система помощи при парковке.
26. Неисправность топливного фильтра.
27. Низкий уровень жидкости стеклоомывателя.
28. Символ дверей автомобиля. Может предупреждать о незакрытой двери.
29. Предупреждение прицепного устройства.
30. Низкий уровень топлива.
31. Вода в топливном фильтре.
32. Неисправность антиблокировочной системы тормозов.
33. Символ износа тормозных колодок.

    © DepositPhotos

34. Значок включенного круиз-контроля.
35. Круиз-контроль не работает.
36. Неисправность усилителя рулевого управления.
37. Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
38. Необходимо разблокировать коробку передач нажатием педали тормоза.
39. Нажми педаль сцепления.
40. Индикация работы свечи накаливания.
41. Смена полосы движения.
42. Перегрев катализатора.
43. Повышенная температура в двигателе.

    © DepositPhotos

44. Индикатор информационного сообщения.
45. Включены поворотные сигналы.
46. Неисправность крыши в кабриолете.
47. Открыт капот.
48. Низкая скорость автомобиля / система помощи спуска с горы.
49. Опасное сокращение дистанции.
50. Неисправность заднего спойлера.
51. Индикатор, предупреждающий об отрицательной температуре на улице.
52. Мороз на улице.
53. Амортизаторы подвески неисправны.
54. Предупреждение пневматической подвески.

    © DepositPhotos

55. Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
56. Блокировка рулевой колонки.
57. Обогрев заднего стекла.
58. Датчик дождя.
59. Неполадка двигателя.
60. Автоматическое очищение лобового стекла.
61. Система стабилизации отключена.
62. Обогрев лобового стекла.
63. Низкое давление подачи масла.
64. Багажник открыт.

    © DepositPhotos

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Фото на превью depositphotos.

Автор статьи

Редакция «Так Просто!»

Это настоящая творческая лаборатория! Команда истинных единомышленников, каждый из которых специалист в своем деле, объединенных общей целью: помогать людям. Мы создаем материалы, которыми действительно стоит делиться, а источником неиссякаемого вдохновения служат для нас любимые читатели!
