Натяжка ремня ГРМ ВАЗ-2112 16 клапанов: фото и видео

Двигатель ВАЗ-2112 устанавливался на автомобили LADA «десятого» семейства: 2110, 2111 и 2112. Два вала ГРМ в этом двигателе приводятся в движение ремнём. При замене ремня надо суметь проконтролировать натяжение, и вроде бы, для этого выпускают спецоборудование. Мы считаем, что натяжка ремня ГРМ на ВАЗ-2112 может быть выполнена с использованием динамометра. Силу натяжения при этом удаётся выставить без ошибок. Надо только изготовить технологическую пластину, применяемую вместо натяжного ключа. Чертёж будет приведён ниже.

Дальше на видео показано, как именно проверяют натяжение, не пользуясь даже динамометром.

Содержание

• 1 Процесс натяжки ремня ГРМ «от и до»
  • 1.1 Чертёж пластины
• 2 Если пластину не изготовлять
• 3 Ещё один метод проверки натяжения ремня
• 4 Предостережение от ошибок
  • 4. 1 Замена на самонатяжной ролик ( автомат-натяжения)
  • 4.2 Ради чего мы старались
• 5 Регламент и артикулы
  • 5.1 Все аналоги
• 6 Замена ремня и двух роликов, все шаги на одном видео

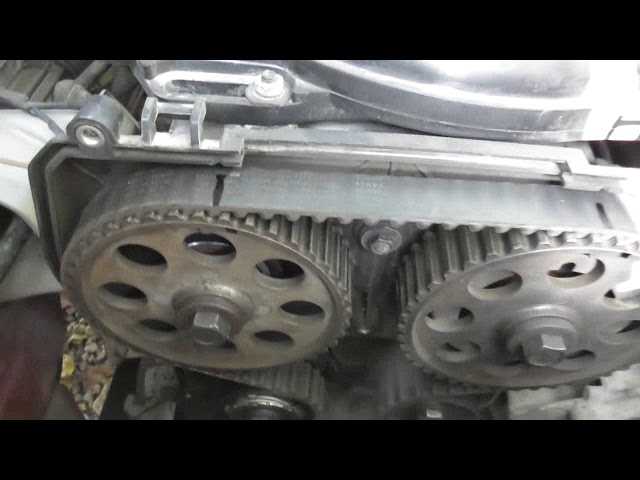

Процесс натяжки ремня ГРМ «от и до»

Все действия выполняем на холодном двигателе. Допустим, ремень сейчас заменяется и гайка на ролике не затянута. Тогда просто пропустите «шаг 1»:

1. Берём «крокодил» для АКБ и фиксируем ремень на шкиве. Затем ключом «на 17» ослабляем затяжку гайки (см. фото).

   Первый шаг перед регулировкой

2. В резьбовое отверстие рядом с роликом вкручиваем шпильку М8. На неё накручиваем две гайки. На ролик одеваем пластину и динамометром выставляем усилие – ровно 4 кгс.

   Как выставить натяжение

3. Внутренняя гайка на шпильке должна касаться пластины. Сверху накручивают ещё одну гайку, фиксируя пластину на месте.
4. Взяв ключ «на 17», затягивают гайку на ролике. Рекомендуемое усилие – 33,2-41,1 Н*м.

   Фиксируем ролик

5. Осталось удалить всё лишнее – пластину и шпильку.

На двигателе ВАЗ-2112 натяжение ремня ГРМ зависит от усилия, прилагаемого к регулировочному ключу. Усилие должно составлять 2,0 Н*м. А у нас дистанция от оси до «ушка» составляет 51 мм (см. ниже). Умножьте 0,051 на 39,2266 (4 кгс в ньютонах), и получится требуемое.

Чертёж пластины

Из стали толщиной 2 мм изготовляют пластину, показанную на чертеже. Выкройку нужно делать, исходя из особенностей гибочного оборудования. При «гибке» длина уменьшается, и значит, размеры выкройки будут больше, чем 94×75 мм.

Технологическая пластина

Резьбу под винты М4 нарезают стандартным способом. Каждый винт должен выступать за плоскость на 7 мм.

Если пластину не изготовлять

Все знают, что на моторе ВАЗ-2112 натяжка и замена ремня ГРМ выполняется с использованием ключа. Его вид показан на фото.

Ключ для регулировки натяжения

На рукоятке можно сделать прорезь, и тогда, установив динамометр, регулируют усилие так, как показано выше.

Если усилие будет составлять 4 кгс, тогда дистанция от прорези до средней точки между штифтами должна равняться 49,5 мм.

Отличие между методами «1» и «2» очень простое: во втором случае пластина (ключ) не фиксируется. Значит, ключ придётся удерживать на одном уровне, закручивая при этом гайку. Делайте выбор.

Ещё один метод проверки натяжения ремня

Удобно проверять натяжение, когда крышка ГРМ установлена:

• На холодном двигателе между краем крышки и ремнём должен вставляться щуп d=16 мм;
• Для прогретого мотора вносят поправку: d=12 мм.

Роль щупа может выполнять трубка, стальной прут и т.д.

Предостережение от ошибок

Если говорить о двигателе ВАЗ-2112, натяжение ремня ГРМ можно усилить или ослабить. При этом надо придерживаться рекомендаций:

1. Отверстия под штифты пусть сначала находятся в левой нижней четверти;
2. Взяв настроечный ключ, натяжение усиливают, вращая ролик против часовой стрелки.

Результат правильной и ошибочной настройки показан ниже.

Слева – как правильно

Повороту вправо должно соответствовать ослабление натяжения. А тот, кто сделал всё наоборот, пусть затем обижается на себя: ремень очень быстро износится!

При соблюдении всех рекомендаций отверстия не могут оказаться вверху (как на фото 2).

Замена на самонатяжной ролик ( автомат-натяжения)

На двигатели 11194 и 21126 устанавливаются ролики с «автоматом натяжения». Казалось бы, автоматический ролик подойдёт для любого двигателя ВАЗ. Но не спешите.

Два разных натяжных ролика

Ролик от двигателя ВАЗ-2112 снабжён выступами по бокам. На детали 21126-1006238 никаких выступов нет. В этом и состоит проблема.

Не рискуйте без надобности – нужен только оригинальный ролик 2112-1006120 или его аналог.

Ради чего мы старались

При нарушениях в работе ГРМ мотор ВАЗ-2112 успешно гнёт свои клапаны, требуя их замены. К нарушениям относится обрыв ремня, а также перескок через несколько зубцов. Вторая неисправность возникает при заниженной силе натяжения, а первая – это результат износа ремня в целом. Делайте выводы.

Регламент и артикулы

Проверяйте натяжение ремня ГРМ каждые 15 тыс. км – это регламент. Артикул ремня приводить не будем – речь шла не о замене. А решив поменять натяжной ролик, найдите деталь 2112-1006120-XX. Вместо XX могут идти цифры от 00 до 10, и всё это – продукция отечественных заводов (00 – это ВАЗ).

Комплектующие, выпускаемые в России

Все аналоги

Сразу переходим к списку:

• MASTER SPORT 2112-1006120-AT-PCS-MS
• TORQUE KR5048 или 830900АЕ2
• INA 531075010

[spoiler show=»Показать весь список»]

• CORAM C747
• PILENGA PT-P 1545
• FINWHALE BT010
• ESPRA 2112-1006120/ES0120
• GATES T42042A
• SCT SR 912
• VBF 830900АЕ1
• QUARTZ QZ-12-6120 или QZ21126120

[/spoiler]

Особой популярностью пользуются бренды GATES, INA.

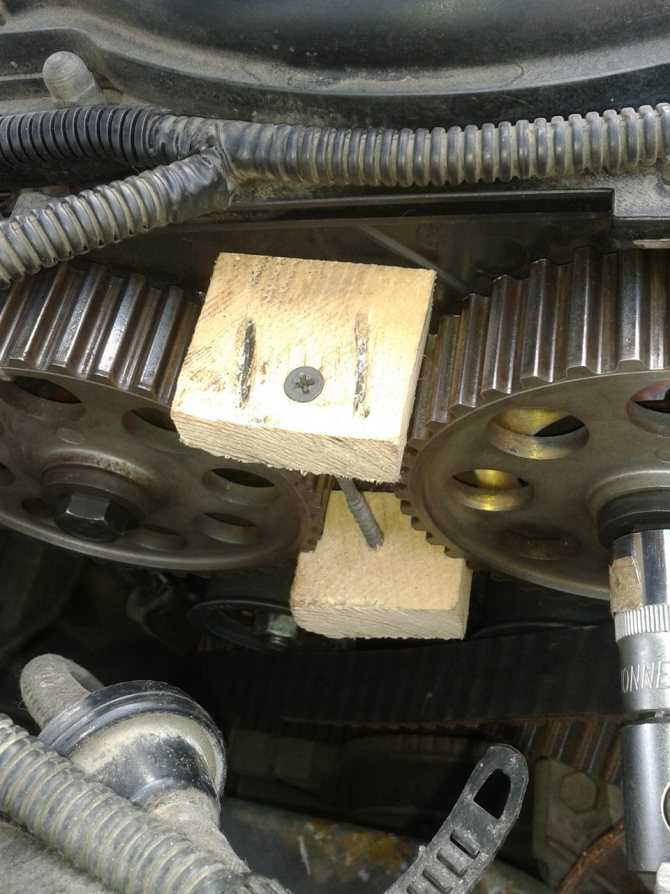

Замена ремня и двух роликов, все шаги на одном видео

Порвало ремень грм на ВАЗ-2112 16 клапанов: причины, ремонт

Каждый автолюбитель слышал о том, что может порвать ремень на автомобиле и последствиях. Так, на 16-клапанном моторе ВАЗ-2112 последствия намного хуже, чем на 8-клапанном. Если порвало ремень ГРМ на ходу, то для предотвращения серьезных последствий необходимо остановить мотор вплоть до принудительного отключения.

Видео об обрыве ремня ГРМ

Видеоматериал расскажет о последствиях разрыва ремня ГРМ на ходу, а также о нюансах ремонта

Содержание

• 1 Последствия разрыва ремня ГРМ
  • 1.1 Методы устранения неисправностей
    • 1. 1.1 Незначительные последствия
    • 1.1.2 Средние последствия
    • 1.1.3 Значительные последствия
  • 1.2 Рекомендации
• 2 На видео загнуло клапана на ВАЗ-2112
• 3 Выводы

Последствия разрыва ремня ГРМ

Схема ГРМ

Многие автолюбители слышали, что разрыв ремня ГРМ оставляет после себя нежелательные последствия. Так, это может даже стать фатальным для двигателя.

Какие двигатели гнут клапана на ВАЗ-2112, а какие нет?

Итак, рассмотрим, какие последствия разрыва ремня ГРМ на работающем двигателе:

Методы устранения неисправностей

Наглядный пример разрыва ремня ГРМ на двигателе

Более детально показано оборванный ремень ГРМ

Когда, основные причины рассмотрены, и определены все последствия обрыва ремня ГРМ, то следует посмотреть на методы устранения неисправности. Итак, рассмотрим, как же устранить последствия возникновения такого эффекта.

Незначительные последствия

Многие водители слышали о том, когда разрывается ремень ГРМ, то гнёт клапана. Эта одна из несущественных причин, почему необходимо вовремя проводить замену данного узла. Так, гнутые клапана приводят к разбиванию направляющих втулок, а точнее увеличению их зазора. Еще одним не приятным последствием становится то, что происходит «надкалывание» алюминия в посадочных местах крепления изделия.

Гнутые клапана вследствие обрыва ремня ГРМ

Для устранения данных последствий необходимо провести ремонт головки блока, а точнее замену направляющих втулок клапанов, непосредственно сами клапана и маслосъемные колпачки.

Конечно, первой проблемой станет – как вытянуть клапан с деформированной втулкой из головки блока. Здесь, придётся просто повыбивать их, но при этом стоит учитывать, что посадочное место будет разбиваться и при ремонте необходимо будет применить аргоновую сварку, чтобы восстановить поврежденные полости. Также, рекомендуется осмотреть посадочные крепления седел, которые, скорее всего, тоже деформированы. При необходимости данные элементы рекомендуется заменить.

Еще одним незначительным последствием может стать то, что масло попадет в цилиндры, поэтому когда снимется головка блока необходимо осмотреть, а возможно и удалить его остатки. Также, рекомендуется осмотреть внешний вид поршней и маслосъемных колец, которые могли получить повреждения.

Средние последствия

Средние последствия обрыва ремня – это фактически капитальные ремонт или замена головки блока цилиндров.

Если в процессе движения сразу двигатель не остановился, а продолжал работать, то ГБЦ могла деформироваться или получить значительные трещины, помимо рассмотренных уже повреждений. Таким образом, каналы охлаждающей жидкости могли открыться и тосол (антифриз) мог попасть в саму головку или в цилиндры блока.

Деформация клапанов и направляющих втулок

Устранение данной неисправности проводится достаточно легко и просто, но дорого. Конечно, новая головка блока будет работать идеально, только вот ценовая политика на детали владельца не порадует. Поэтому, многие автолюбители стараются выйти из ситуации с минимальными затратами.

Конечно, не всегда можно отремонтировать трещины в корпусе головки блока и приходится искать деталь. Так, некоторые автомобилисты находят на разборках поддержанные детали и устанавливают их, предварительно проведя диагностику.

Значительные последствия

Провернутые вкладыши коленчатого вала

Значительные последствия заставят владельца купить новую головку блока или даже двигатель. Как показывает практика, то обычно это становятся поддержанные двигатели с разборок автомобилей или с рук. При значительных последствиях, обычно, происходит деформация и разбитие посадочных мест распределительных валов, особенно в местах крепления шкивов, деформация головки блока, а также, может случиться самое неприятное – застучит двигатель.

Разбитые поршня — значительное повреждение обрыва ремня ГРМ

При значительных повреждениях — дешевле и быстрее заменить основной силовой агрегат в сборе, чем проводить ему капитальный ремонт.

Иногда, это даже не целесообразно, поскольку трещины в блоке заварить достаточно тяжело, да и не всегда целесообразно. Поэтому, если выявлено, что двигатель получил значительные последствия, рекомендуется его заменить в сборе.

Вследствие обрыва ремня клапана повредили поршня

Рекомендации

Чтобы предотвратить обрыв ремня ГРМ на 16-клапанном двигателе ВАЗ-2112 необходимо проводить замену узла в сроки, а диагностику его состояния регулярно. Важно выбрать качественный ремень. Так, завод изготовитель рекомендует замену комплекта газораспределительного механизма делать один раз на каждые 50 000 км пробега.

Но, как показывает практика, лучше это делать, спустя 40 000 – 45 000 км. Связано это с тем, что при таком пробеге ремень уже на стадии повышенного износа, а поэтому, чтобы не испытывать фортуну и кошелек на прочность лучше поменять заранее, чем устранять последствия.

Новый комплект ГРМ

Некоторые автомеханики рекомендуют устанавливать на автомобиль спортивные кит-комплекты ГРМ. Связано это с тем, что они более выносливые за счет своих конструктивных особенностей и при размеренной езде, срок эксплуатации будет составлять примерно 60-70 тыс. км пробега. Хотя, здесь имеется и вторая сторона медали, ведь стоимость таких комплектов, как правило, в 1,5-2 раза больше, чем стандартного производства АвтоВАЗ.

Схема газораспределительного механизма на двигателе

На видео загнуло клапана на ВАЗ-2112

Выводы

При разрыве ремня ГРМ на 16-клапанном ВАЗ-2112 необходимо моментально остановить двигатель, поскольку несвоевременное реагирование на сложившуюся ситуацию может привести к тому, что будут значительные последствия и главный силовой агрегат придется заменить в сборе.

Но, как показывает практика, в основном, заканчивается все тем, что деформируются клапана и обходятся последствия – капитальным ремонтом ГБЦ. Для того, чтобы это не случилось необходимо своевременно проводить ТО газораспределительного механизма и менять детали в положенные сроки.

Как проверить модуль зажигания ваз 2112 16 клапанов. Диагностика и ремонт модуля зажигания ваз одиннадцатой и двенадцатой моделей

К свечам. Это один из важнейших элементов, его выход из строя нарушает работу двигателя. С этим устройством сигнал, поступающий от электронного блока управления, усиливается – напряжение составляет около 30 кВ. Из-за того, что модуль зажигания находится в моторном отсеке и постоянно подвергается воздействию перегрева, пыли и воды, он выходит из строя. Наиболее уязвимыми узлами являются полупроводниковые элементы.

Особенности конструкции

Если вы знакомы с конструкциями автомобильных систем, то можете провести параллели между высоковольтной катушкой и модулем зажигания ВАЗ-2110. Точно так же проявляются неисправности этого устройства. По сути, это симбиоз высоковольтной катушки и переключателя. В конструкцию входят:

1. Две катушки служат для выработки высоковольтных импульсов, необходимых для воспламенения горючей смеси с помощью свечей.

2. Переключатель двухканальный из токопроводящих элементов.

Устройство может неожиданно выйти из строя. Несмотря на то, что в автомобиле имеется система самодиагностики, контрольная лампа Check Engine на приборной панели не загорается. Обычно выходит из строя один из каналов переключателя, это проявляется нестабильной работой двигателя, иногда его остановкой.

Типичные неисправности модуля

При наличии хоть немного знаний в электронике, а так же мультиметра можно самостоятельно провести диагностику и выявить проблему. Проверка модуля зажигания ВАЗ-2110 займет немного времени, но убережет от приобретения дорогостоящего узла. Обратите внимание, что иногда появляются гонки, которые со временем исчезают.

Ошибки останутся в микроконтроллере, поэтому прочитать их можно с помощью специальных тестеров. Но как показывает практика, в тот момент, когда неисправности себя не проявляют, тестер не может распознать коды ошибок, которые были ранее, но потом исчезли. Очень часто причиной отказов является грязь на контактах, плохое крепление корпуса, отсутствие массы, наличие электрических помех.

Снятие модуля зажигания

Для ремонта модуля зажигания ВАЗ-2110 его необходимо демонтировать. Сначала проверьте, есть ли высокое напряжение на всех клеммах. Самая частая поломка – это отсутствие искры во втором и третьем цилиндрах. Если слегка нажать на заднюю часть корпуса, двигатель может начать нормально работать. Но это ненадолго. Для вывода нужно:

1. Отсоедините массу от аккумулятора.

2. Снимите декоративную крышку, закрывающую головку блока, если она имеется.

3. Отсоедините все высоковольтные провода.

4. Отсоедините все провода, идущие к модулю зажигания. Белые кольца обозначают нумерацию всех проводов. На корпусе устройства имеется обозначение номеров цилиндров.

5. Отсоедините разъем от устройства.

6. Отверните три гайки крепления блока.

Все, модуль зажигания ВАЗ-2110 снят, можно приступать к его ремонту.

Как восстановить

Вскрыв алюминиевую пластину, можно увидеть небольшую печатную плату с активными компонентами. Он покрыт прозрачным силиконом. Его нужно будет удалить, так как он будет мешать ремонту. Обратите внимание на провода, соединяющие плату и контакты разъема. Они алюминиевые, а этот металл подвержен разрушению гораздо быстрее, чем медь. Все эти провода нужно будет заменить. Некоторые автолюбители, занимающиеся ремонтом модулей, используют провода, которые используются в мышах для персональных компьютеров. Но к работе с ними нужно привыкнуть — они покрыты краской.

В целом схема всего модуля проста, содержит:

1. Два транзистора БУ931 (можно использовать отечественный аналог КТ848А, хорошо себя показывает, да и стоит намного дешевле).

2. Два переключателя SGS-THOMSON (модель L497D1).

Что нужно знать при работе с модулем

Перед работой с модулем необходимо приобрести флюс для алюминия. При замене транзисторов обратите внимание, что к выводам коллектора очень сложно припаять провода, так как они покрыты специальным материалом. И это усложняет пайку. Чтобы облегчить себе работу, осторожно откройте пылесборник. Старайтесь не перегревать элемент. Поместите его на алюминиевую пластину, чтобы все тепло уходило на него. В противном случае полупроводниковый переход разрушится, и вы испортите дорогой элемент.

При пайке проводов следите за тем, чтобы их длина была как можно меньше. Все места пайки необходимо покрыть лаком, даже для ногтей. После ремонта обязательно проверьте работоспособность модуля зажигания ВАЗ-2110. Если нормально функционирует, то надо все внутри обработать автогерметиком. Это обеспечит максимальную герметичность агрегата – в него не сможет попасть ни вода, ни пыль. И такое устройство будет служить долгие годы. Но если проблема кроется не в контактах или силовых транзисторах, лучше оставить идею ремонта и приобрести новый модуль — на ВАЗ-2110 он стоит около 1500 рублей.

Выполняет одну из основных функций в системе зажигания (СЗ) в целом. Благодаря этому агрегату возможен оптимальный запуск мотора, а также его нормальная работа в дальнейшем. Подробнее о неисправностях устройства, а также его замене вы можете узнать из этого материала.

Описание модуля зажигания

Прежде чем говорить о проверке и замене МЗ на нашем ВАЗ 2111, давайте разберемся с основной информацией. Для начала предлагаем узнать, что такое модуль зажигания 2111 и где он находится.

Назначение и расположение

Как было сказано выше, МЗ является одним из основных устройств в системе зажигания. Конечно, если подумать, то все компоненты системы очень важны, так как от них зависит качество работы. блок питания в общем. Но если этот узел начнет работать с перебоями, то в двигателе перестанут работать как минимум два цилиндра, а то и все четыре. Это связано с тем, что сам модуль состоит из двух катушек, причем одна из них подает ток на первый и четвертый цилиндры, а вторая на второй и третий. Соответственно, если выйдет из строя одна катушка, это приведет к тому, что два цилиндра окажутся неработоспособными, что скажется на работе мотора в целом.

Назначение этого устройства состоит в том, что оно преобразует напряжение, поступающее от прерывателя, в сигнал высокого напряжения. Соответственно, этот импульс подается на свечи цилиндров в определенном порядке. Применяется для воспламенения горючей смеси в цилиндрах двигателя, что способствует его нормальному запуску и работе.

Жигули двенадцатой модели

Что касается расположения, то ваз 2112 16 клапанов найти не сложно, оно находится в подкапотном пространстве. Откройте капот и посмотрите на свечи зажигания — к ним подключены, которые идут прямо от самого модуля. Сам МЗ представляет собой маленькую черную квадратную коробочку, поэтому ее ни с чем не спутаешь.

Распространенные неисправности

Точно определить неисправность модуля позволит только диагностика, но есть и косвенные признаки, которые могут сообщить автовладельцу о проблеме в работе устройства.

P При неисправности МЗ на приборной панели отображается ошибка.

Итак, в каких случаях необходима замена или ремонт модуля зажигания ВАЗ:

1. Запуск силового агрегата стал сложнее. Водителю теперь нужно больше крутить стартер, чтобы запустить двигатель.
2. Работа двигателя на холостом ходу стала нестабильной. Мотор может утроиться, при этом скорость может увеличиваться и уменьшаться.
3. Мощность силового агрегата в целом уменьшилась. При нажатии на педаль газа автомобилю требуется больше времени для ускорения. Этот симптом особенно проявляется при движении в гору. Также при нажатии на педаль газа могут наблюдаться провалы — водитель давит на газ, но эффекта от этого нет.
4. Увеличился расход топлива. Конечно, определить такую ​​неисправность без расходомера топлива будет проблематично. Но если вы привыкли заправлять определенное количество топлива на определенный пробег, то вы также можете распознать этот знак (автор видео — канал Авто_Ремонт).

Все эти симптомы, как было сказано выше, являются косвенными, так как могут проявляться и при других неисправностях. Например, если забился топливный фильтр или срок его службы подошел к концу. Также такие признаки появляются в результате износа свечей зажигания или высоковольтных проводов. Поэтому, если вы столкнулись с такой проблемой, то в первую очередь следует сделать, убедиться в отсутствии на них нагара, а также проверить бронепровода. Бывает, что один из проводов просто плохо подсоединен к свече, либо он оборван или изношен.

Проверка МЗ своими руками

Существует несколько вариантов проверки устройства своими руками в домашних условиях, мы рассмотрим самый простой.

Для проведения самостоятельной диагностики необходимо знать, за что отвечают провода, подключенные к модулю:

• красно-синий — обеспечивает 12-вольтовое питание устройства;
• коричневый провод — это масса, он обычно подключается к кузову автомобиля;
• бело-голубой — подключается к свечам зажигания первого и четвертого цилиндров;
• красно-серый провод подключается к свечам зажигания второго и третьего цилиндров.

Схема модуля ВАЗ

Для начала нужно проверить своими руками поступление всех импульсов на устройство зажигания 2112:

1. В первую очередь нужно выключить зажигание и отсоединить разъем.
2. Далее ключ в замке необходимо установить в положение I.
3. Теперь вам понадобится стрелочный вольтметр, его нужно подключить к минусовой клемме аккумулятора.
4. Вторым щупом, то есть плюсом, нужно найти 12-вольтовый контакт на разъеме.
5. При подключении к управляющему контакту стрелка на тестере будет показывать почти 0.
6. Если блок стартера начнет работать, то параметры могут увеличиться, но при этом они будут не более 0,7 вольта. Обратите внимание, что уровень напряжения на обоих контактах управления должен быть одинаковым.

Есть еще один вариант проверки — можно диагностировать работоспособность модуля с помощью омметра с набором номера. В данном случае имеется в виду именно стрелочный тестер, а не цифровой. Сначала нужно подключить щупы прибора к контактам 1 и 4 модуля, а затем к контактам 2 и 3. В итоге диагностика должна показать тот же результат.

Обратите внимание, что в зависимости от производителя эти параметры могут отличаться:

• для приборов производства АТЭ-2 с номером 3705010-02 этот параметр должен быть около 5-6 кОм;
• для модулей СОАТЭ с номером 3705010-12, диагностика должна показать 12 кОм.

Если полученные показатели отличаются от описанных выше, то модуль подлежит замене. Обратите внимание, что индуктивность катушек, установленных внутри МВ, достаточно высока, соответственно, подключив омметр, может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем прикасаться к выводам щупов одновременно (автор видео — КВ Автоэлектрик).

Инструкция по замене модуля

Если проверка модуля зажигания ВАЗ 2112 показала, что устройство нуждается в замене, то поменять МЗ можно своими руками.

Процесс замены выглядит так:

1. Для начала отключите питание бортовой сети, для этого нужно всего лишь отсоединить минусовую клемму от аккумулятора. Многие автолюбители пренебрегают этим этапом, хотя на самом деле он очень важен. Если не отключить аккумулятор, влага или другие внешние воздействия могут вызвать короткое замыкание при ремонте. И если это произойдет, то есть вероятность, что вам придется полностью менять проводку в машине. Итак, чтобы сбросить клемму с аккумулятора, нужно всего лишь открутить болт, который ее фиксирует, с помощью гаечного ключа.
2. Сделав это, вам нужно будет отключить от модуля все подсоединенные к нему высоковольтные провода. При этом нужно помнить об их расположении, чтобы при установке случайно не перепутать, что опять же может быть чревато для всей системы в целом.
3. После выполнения этих действий нужно будет отсоединить разъем с проводами от самого устройства. Для этого возьмитесь рукой за блок и нажмите на защелку, которой он крепится — крепление находится внизу, его можно почувствовать рукой. Сделав это, вам нужно будет снять блок и отложить его в сторону, чтобы он не мешал вам в дальнейшем.
4. Итак, теперь у вас есть два пути — демонтировать устройство вместе с креплением, либо снять его отдельно. Первый вариант обычно актуален в тех случаях, когда помимо замены МЗ нужно выполнить и другие ремонтные действия, например добраться до отверстия для слива антифриза их блока цилиндров. Конечно, удобнее будет демонтировать модуль отдельно, но тогда доступ к другим частям и элементам будет закрыт. Для демонтажа потребуется своими руками открутить гайки, крепящие устройство к кронштейну.
   В зависимости от автомобиля гайки могут быть разными, например, могут быть выполнены в виде шестигранных шпилек. Если это так, вам понадобится шестигранник, чтобы открутить их. В любом случае, отвернув гайки, необходимо демонтировать модуль с посадочного места.
5. Процедура установки нового модуля осуществляется аналогично, только в обратном порядке. При подключении своими руками будьте внимательны и обязательно правильно подключите все провода, которые подключаются к модулю от свечей зажигания. Если на этом этапе перепутать номера цилиндров на кабелях высокого напряжения, то силовой агрегат может работать некорректно или вообще не запускаться.

Фотогалерея «Замена МЗ своими руками»

Цена вопроса

Стоимость устройства напрямую зависит от производителя. Например, цена нового МЗ от производителя СОАТЭ составляет около 1700 рублей. От производителя BOSCH модуль будет стоить в районе 2 тысяч рублей, а от General Motors — около 5 тысяч рублей.

Консультация.

Индикатор искры для двигателей с впрыском топлива можно использовать для быстрой проверки исправности системы зажигания. Его надевают на свечу зажигания и к нему подключают высоковольтный провод. При проверке необходимо руководствоваться прилагаемой к устройству инструкцией.

Комментарий.

В двигателе 21114 используется катушка зажигания. Двигатель 2111 может быть оснащен катушкой зажигания или модулем зажигания (см. Система управления двигателем). Замена катушки зажигания показана ниже. Замена модуля производится аналогично.

Для работы вам понадобится мультиметр.

Последовательность выполнения

1. Подготовка автомобиля к работе (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»), выключить зажигание.

2. Освободив защелку, отсоедините колодку жгута проводов (1) от клемм катушки (модуля) зажигания (2).

3. При включенном зажигании измерьте напряжение между клеммой 15 и массой (для катушки зажигания) или между клеммами C и D (для модуля зажигания) жгута проводов с помощью вольтметра.

Внимание!

После проведения измерений выключите зажигание.

Комментарий.

Напряжение должно быть не менее 12 В Если на блок не подается напряжение или оно меньше 12 В, то разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

Проверить на наличие неисправностей модуль зажигания можно заменой на заведомо исправный. Катушку зажигания можно проверить омметром.

4. Отсоединить высоковольтные провода от свечей зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

5. Торцевым ключом на 13 мм отвернуть два болта верхнего крепления кронштейна катушки (модуля) зажигания.

6. Ключ на 17 мм, ослабив затяжку болта крепления нижнего кронштейна, снять кронштейн вместе с катушкой (модулем).

7. Отсоединить высоковольтные провода от катушки зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

8. Омметром измеряем электрическое сопротивление между центральной клеммой 15 и корпусом (кронштейном). Прибор должен указывать на отсутствие короткого замыкания первичной обмотки катушки на массу. Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами 1а и 1б. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

Комментарий.

При измерении малых значений электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить путем замыкания щупов омметра.

9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Неисправная катушка зажигания подлежит замене.

10. Шестигранный ключ 5 мм отвинтите четыре винта крепления катушки к кронштейну и снимите катушку.

Комментарий.

Для снятия модуля зажигания необходим торцевой ключ на 10 мм с глубокой головкой, отвернуть 3 винта его крепления

11. Установить катушку зажигания (модуль) в обратном порядке. Подключаем высоковольтные провода в соответствии с номерами цилиндров, напечатанными на каждом проводе и на корпусе катушки (модуля) рядом с клеммами.

Консультации.

Поскольку нумерация клемм на катушке (модуле), установленной на двигатель, не видна, высоковольтные провода лучше подключить к клеммам катушки (модуля) зажигания до ее установки на двигатель.

Часто при поломке модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 есть альтернативный путь – ремонт. Конечно, без должного знания автоэлектрика будет тяжело. Эта статья максимально подробно расскажет, как отремонтировать модуль зажигания своими руками.

Модуль зажигания

Прежде чем приступить к ремонту модуля зажигания, стоит разобраться, из чего он состоит. Итак, рассмотрим конструкцию этого элемента:

1. Две катушки зажигания, генерирующие высоковольтный импульс.
2. Двухканальный переключатель.

Если есть проблемы с работой модуля зажигания, на то есть причины. Стоит предупредить, что при данной неисправности не загорится контрольная лампа «Check Engine»: остановка двигателя, пропадание искры, перебои в работе силового агрегата и прочее.

Для диагностики и ремонта необходимы базовые знания не только в обычной электрике, но и в принципах автомобильной электрики. Также для успешного процесса потребуются навыки пользования цифровым мультиметром.

Процесс ремонта

Часто пропадает высоковольтный импульс во 2 и 3 цилиндре … Итак, чтобы приступить к ремонту модуля зажигания, конечно же, потребуется его демонтировать. Для этого отключаем высоковольтные провода и откручиваем сам узел от креплений. Когда подготовительные операции завершены, можно переходить непосредственно к процессу ремонта:

1. Отрываем алюминиевую пластину.




   Откройте алюминиевую пластину с помощью отвертки

2. Внутренний мир модуля зажигания достаточно богат и сложен, на первый взгляд, но все гораздо проще. После вскрытия видна печатная плата в силиконе. Снимаем этот герметик. Оборвались алюминиевые провода, которые соединяются с контактами разъемов и катушек.




   Открытие крышки

3. Разбираем компьютерную мышь, вернее нужны только ее многожильные провода. Также снимаем все соединения с платы.




   Схема пайки проводов и расположение элементов на платах

4. Схема модуля зажигания включает в себя два ключа L497D1 и два транзистора типа BU931, которые считаются достаточно мощными. Пропаиваем все специальным флюсом для алюминия.




   Схема модуля зажигания в сборе

5. Первым делом нужно припаять провода непосредственно к плате. А вот, припаять проводки к коллекторам транзисторов гораздо сложнее, так как они при изготовлении покрываются специальным металлом. Этот материал плохо поддается пайке. Сначала снимите верхний слой с металла. Перед пайкой, чтобы тепло не рассеялось, нужно поставить пластину на плиту и нагреть до 180 градусов Цельсия.
6. Теперь припаяем провода к контактному модулю. Держите провод как можно короче.
7. Для изоляции места пайки контактов покрываем лаком. Можно использовать для ногтей.
8. Проверяем готовое изделие на работоспособность.




   Полностью собранный модуль зажигания

Видео о ремонте модуля зажигания на ВАЗ-2112

Видео материал расскажет вам о ремонте модуля зажигания, а так же как снять его с автомобиля.

выводы

Как оказалось отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно иметь базовые знания в электронике и уметь держать в руках паяльник , остальное дело техники.

Что делать если стучат клапана или гидрокомпенсаторы на ваз 2112 16 клапанов?

Мало кто из водителей знает, что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов. Это довольно распространенная ситуация. Но, большинство людей не знают причин таких явлений и боятся их. На самом деле это может оказаться довольно распространенным явлением и не должно вызывать беспокойства. В зависимости от особенностей стука можно сделать вывод о его характере и опасности для двигателя. Некоторые виды стука совершенно безвредны. Вы можете ездить с ними, но эта проблема может потянуть за собой других. Поэтому все же лучше сразу устранить причину. При этом в большинстве случаев это не требует особых затрат.

Конструкция

Что делать если стучат клапана или гидрокомпенсаторы на ваз 2112 16 клапанов? Прежде чем ответить на этот вопрос, необходимо разобраться в устройстве гидрокомпенсатора, который механики часто сокращают до «гидравлического». Именно из особенностей его строения вытекает причина некоторых стуков.

Сам гидрокомпенсатор состоит из цилиндрического поршня, который в нижней части воспринимает усилие от толкателя распределительного вала. Внутри него поршень. С его помощью усилие передается от распределительного вала на шток клапана. На своем месте поршень перемещается достаточно свободно. Это необходимо для обеспечения теплового зазора. При работающем двигателе кулачок распределительного вала толкает поршень, который через плунжер открывает клапан. Регулировка теплового зазора происходит с помощью масла, подаваемого в головку под давлением. Соответственно, регулировка происходит за счет изменения давления. Во избежание утечки масла из гидравлики при стоянке используется шаровой кран.

Виды стуков

Со структурой разобрались, теперь рассмотрим причины стуков и их разновидности. Ведь стучать он может по-разному и некоторые звуки вполне безобидны:

• Шум появляется при запуске, но практически сразу пропадает. Это обычное явление, характерное для «гидрик». Возникает, из-за оставшихся открытыми шаровых кранов, масло из них постепенно вытекает. В процессе работы двигателя количество масла восстанавливается. Собственно, здесь ничего делать не нужно. Это нормальный технический процесс;
• Стук слышен постоянно, но исчезает с увеличением скорости. Такая проблема может возникнуть при неисправности шарового крана, а также при загрязнении детали некачественным маслом;
• Стук возникает только на горячем двигателе, при повышенном износе гидравлики. На холодную стука может и не быть;
• Если стук слышен только на высоких оборотах, но не на малых, то причина в масле. Проверьте уровень и состояние масла. В случае, когда уровень выше обычного, коленвал при работе взбивает масло, и в нем образуется своеобразная пена. Оно попадает через маслозаборник в головку блока цилиндров и, соответственно, в гидрокомпенсатор, работа которого нарушается. Если уровень смазки слишком низкий, она просто не доходит до «гидрики». В обоих случаях будет слышен стук.

Что делать? Наиболее частая причина стука — отсутствие масла. Возможно, после добавления свежей порции смазки ваша машина перестанет тарахтеть. Также можно выявить стучащую «гидрику» и почистить ее. Если все это не помогает, то неисправную деталь следует заменить.

Проверка гидрокомпенсаторов

Для выявления проблемной детали необходимо снять клапанную крышку. Таким образом, вы получите доступ к «гидрикам». После этого двигатель приводится коленчатым валом в положение, при котором кулачки не воздействуют на компенсаторы. Далее на гидрокомпенсаторы по очереди нажимается простая планка. Исправный поршень должен двигаться вниз с большим усилием. Если он не двигается, то причина в заклинивании плунжера. При проблемах с недостатком масла поршень почти без сопротивления пойдет вниз. В последнем случае его можно снять и попробовать почистить.

Замена

Опытные автомобилисты советуют менять гидрокомпенсаторы комплектом.
