Регулировка клапанов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка клапанов – на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы. А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!
Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Краткое содержание:

Когда нужно регулировать клапана?
Клапана требуют регулировки при:

• Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
• А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!
Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

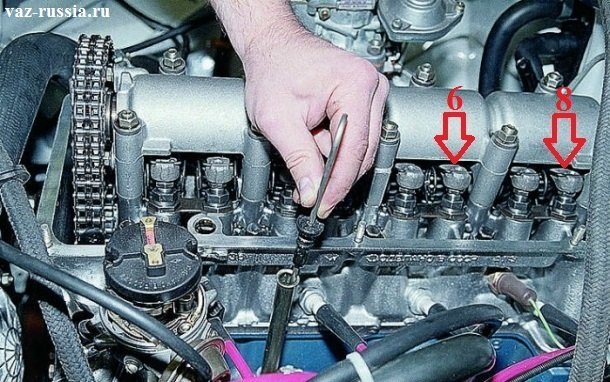

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

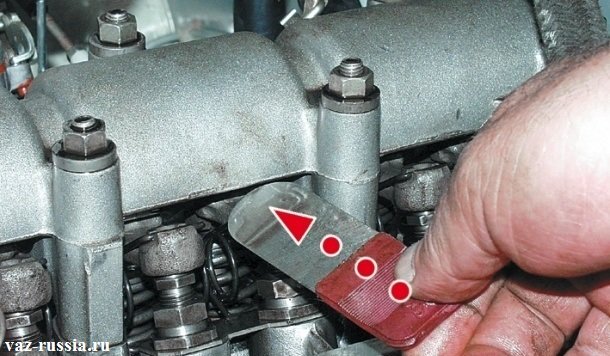

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!
Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!
Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

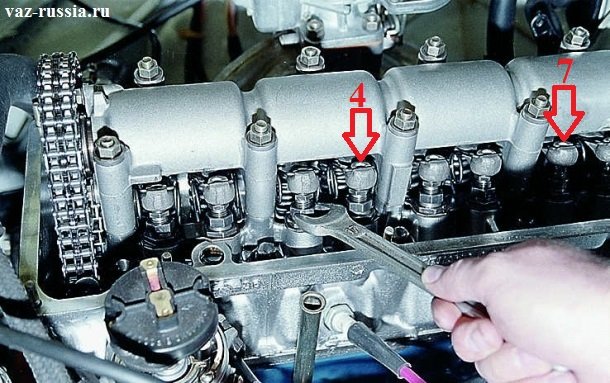

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

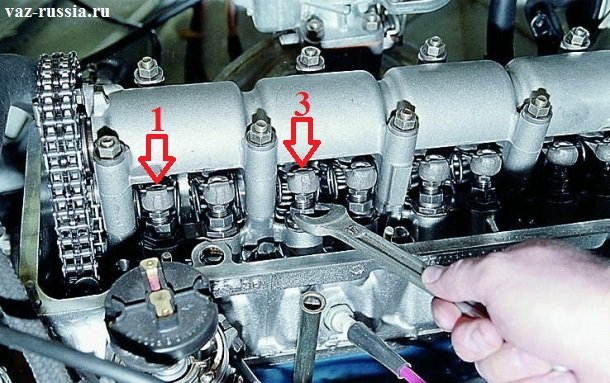

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

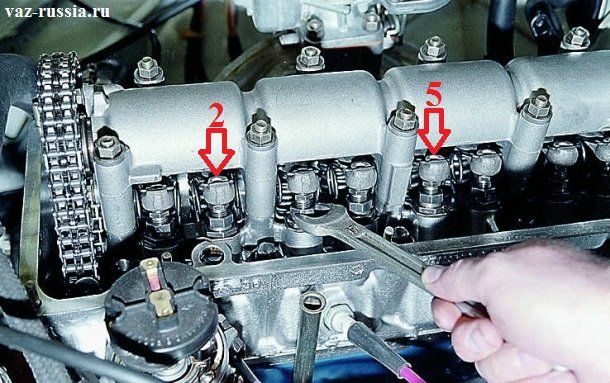

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!
1) Не нарушайте очередность регулировки клапанов!
2) Клапана нужно регулировать только на холодном двигателе!

Для новичков!
Вопрос: Как выглядит щуп регулировки зазоров?
Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:
Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в комментариях и мы вам на них ответим.

vaz-russia.com

Как регулировать клапана ВАЗ 2107 — Ремонт своими руками

Настройка тепловых зазоров впускных и выпускных клапанов на «Жигулях» ВАЗ 2107 своими силами доступна каждому автовладельцу. Для этого потребуется лишь минимум инструмента, терпение и аккуратность. Ниже Вы найдете таблицу с порядком регулировки по меткам с использованием щупа.

Содержание:

1. Нужна ли регулировка клапанов
2. Когда нужна регулировка клапанов
3. Щуп для регулировки клапанов ВАЗ 2107
4. Метки регулировки клапанов на классике 2107
5. Расположение цилиндров на жигулях ВАЗ 2107
6. Схема регулировки клапанов ВАЗ 2107 по таблице
7. Порядок регулировки клапанов ваз 2107
8. Регулировка клапанов на Ваз 2107 по микрометру
9. Особенности регулировки 2107 инжектор
10. Все детали клапанного механизма
11. Видео — Регулировка клапанов на ВАЗ 2107

Нужна ли регулировка клапанов

В двигателях внутреннего сгорания применяются впускные и выпускные клапана. Впускной клапан отвечает за подачу топливно-воздушной смеси в цилиндр, а выпускной — за отвод отработавших газов.

Для правильной работы двигателя ВАЗ 2107 между рокером и штоком клапана должен быть зазор 0.15 мм. Если это расстояние будет больше — появится характерный «стук клапанов». Если расстояние будет меньше или его совсем не будет — то клапан не будет полностью закрываться, что может привести к «прогару тарелок».

Кроме того, неправильно выставленный тепловой зазор ведет к снижению КПД двигателя.

Когда нужна регулировка клапанов

В соответствии с рекомендациями завода, необходимо производить регулировку клапанов ВАЗ 2107 один раз на 15 тысяч километров пробега. Также стоит провести регулировку в следующих случаях

1) Появление характерного «стука»
2) Снижение приемистости двигателя
3) Повышенный расход топлива
4) Сниженная компрессия
После каждого ремонта ГРМ

Щуп для регулировки клапанов ВАЗ 2107

Расстояние между рокером и штоком на холодном двигателе должно точно равняться 0.15 мм. Для проверки и настройки можно использовать либо комплект универсальных щупов, либо более удобный специальный щуп.

Стоит еще раз особо отметить, что зазор 0.15 мм выставляется на холодном двигателе. Если работы выполняются «на горячую» то необходим учесть коэффициент теплового расширения и выставлять зазоры 0.20 мм.

Также нам потребуются два рожковых ключа
— на 13 — для головки регулировочного болта
— на 17 — для контрагайки

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Расположение цилиндров ВАЗ 2107

Регулировка клапанов производится в строгой последовательности.

Обратите внимание на нумерацию цилиндров — отсчет начинается от радиатора автомобиля, как показано на фото. Соответственно, цилиндру 1 соответствуют клапана 1 и 2, цилиндру 2 — клапана 3 и 4, и так далее.

Схема регулировки клапанов ВАЗ 2107 по таблице

Каждый клапан настраивается при определенном положении коленвала.
Начинаем регулировку с клапанов 6 и 8 в положении ВМТ и далее — по таблице.

Для поворачивания коленвала нам потребуется ключ на 38 и кусок металлической трубы.

Порядок регулировки клапанов ваз 2107

Итак, коленвал у нас установлен в положение ВМТ по меткам ( см выше).
Теперь вставьте щуп между кулачком распределительного вала и рычагом клапана ( рокером). Очень важно, чтобы щуп входил в зазор «с натягом». Если щуп болтается или не входит — необходимо произвести регулировку.

1) Ослабить контра гайку ( на 17).
2) Повернуть регулировочный болт ( ключ на 13).
3) Затянуть Контра гайку.
4) Еще раз проверить зазор щупом ( должен входить «с натягом»)
5) Если зазор слишком большой или слишком узкий — еще раз ослабляем контрагайку, поворачиваем регулировочный болт и контрим.

Повторяем вышеописанные шаги, пока не добьёмся правильного зазора в 0,15 мм.

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

Особенности регулировки 2107 инжектор

• Во-первых, на инжекторной модели нет бегунка, поэтому угол поворота можно выставлять только по распредвалу (так же, как и для карбюраторной модели)
• Во-вторых, здесь нет необходимости снимать корус воздушного фильтра для получения доступа к крышке ГБЦ (в отличие от карбюраторной модели)
• В третьих, для поворота коленвала на инжекторной модели не получится использовать ключ на 38. Можно задомкратить заднее колесо, поставить коробку на высшую передачу и менять угол коленвала, прокручивая заднее колесо.

Все детали клапанного механизма

1 — клапан;
2 — стопорное кольцо;
3 — направляющая втулка;
4 — маслоотражательный колпачок;
5 — опорная шайба наружной пружины;
6 —опорная шайба внутренней пружины;
7 — внутренняя пружина;
8 — наружная пружина;
9 — тарелка пружины;
10 — сухари;
11 — рычаг привода клапана;
12 — пружина рычага;
13 — регулировочный болт;
14 — контргайка регулировочного болта;
15 — втулка регулировочного болта;
16 — стопорная пластина пружины рычага.

Видео — Регулировка клапанов на ВАЗ 2107

remruk.info

Клапана ВАЗ 2106: порядок регулировки, схемы, видео

Безусловно, каждый владелец советских автомобилей рано или поздно сталкивается с их ремонтом и настройкой разнообразных узлов. Хотя сегодня присутствие автомобилей советской эпохи на дорогах по не-многу сокращается, подобные ремонтные работы не утратили своей актуальности. И в этой статье мы поговорим с Вами как же качественно провести регулировку клапанов на ВАЗ 2106 своими руками.

Фото регулировки клапанов

К слову, отличие Жигулей от продуктов современных автоконцернов существенно, и регулировку некоторых параметров автомобиля приходится проделывать вручную.
Регулировка таких узлов, как клапаны на автомобиле ВАЗ 2106 является достаточно важной процедурой, и необходима она по некоторым причинам. К главным причинам относится существенный нагрев двигателя во время движения.

Как мы помним из школьной программы, касающейся законам физики, любые твердые материалы во время нагрева расширяются.

В данном случае, это относится ко всем элементам двигателя, которые поддаются нагреву. Поэтому, исходя их некоторых параметров конструкции силового агрегата, подобные детали требуют своевременной регулировки.

Также читайте на сайте все про ремень генератора ВАЗ 2106

Как правило, такая немаловажная система любого автомобиля, как механизм газораспределения нуждается в регулировке клапанов, благодаря которым в двигатель поступает необходимое количество топлива и воздуха, который необходим для возгорания горючей смеси в камерах сгорания.

Они бывают двух типов:

1. впускные
2. выпускные.

Первый впускает смесь воздуха и топлива, а второй соответственно отвечает за выпуск отработанных газов в выхлопную трубу.

В случае неправильной их работы двигатель может тяжело заводиться или даже глохнуть во время движения. Проще говоря он начинает задыхаться, что в целом существенно сказывается на его рабочих характеристиках.

Схема кулачкового механизма

В точке, где соприкасаются клапаны находится специальный зазор, который еще называет «тепловым зазором», смотри схему выше. Именно он требует тщательной регулировки.

Щуп Щуп Набор щупов

В случае, если зазор будет находиться в неправильном положении, или в его регулировке будут допущены некоторые ошибки автомобиль может потреблять намного больше топлива от положенного, но при этом его мощность может существенно понизиться.



Подготовка к работе и разборка

Пред тем, как приступить к работе вы должны понимать, что данная процедура требует определенных знаний и может занять некоторое время. Работу необходимо проводить, следуя определенному алгоритму и разделить её на несколько основных этапов:

1. Первоначально автомобиль должен находится в максимально ровном положении. Доступ к моторному отсеку при этом должен быть свободным.
2. Также позаботьтесь о том, чтобы рабочая зона была хорошо освещена. Если работа будет производиться в гараже, то советуется воспользоваться дополнительной переносной лампой, благодаря которой вы сможете увидеть даже самые труднодоступные места.
3. Силовой агрегат должен быть холодным для обеспечения норм безопасности.

Подготавливаемся к началу регулировки клапанов:

• позаботьтесь о наличии специальных инструментов, а именно ключей на «10», «13», «14», «17»;
• также необходим щуп на 0,15 мм;
• специальный ключ для проворота коленвала;
• набор отверток;
• новую прокладку под крышку клапана.

В процессе разборки необходимо:

1. Снять воздушный фильтр.
2. Далее отсоединить все возможные патрубки непосредственно от крышки фильтра.
3. Также демонтируйте крышки ГБЦ, трос подсоса и тяги акселератора.

Для того, чтобы процесс разборки был более удобным:

1. Демонтируйте крышку трамблера.
2. Также проверните коленвал до совпадения меток на шкиве и крышке сальника. Такое положение коленвала будет свидетельствовать о том, что поршень четвертого цилиндра будет находиться в точке сжатия.



Порядок регулировки клапанов ваз 2106. Видео

И так, что бы правильно произвести регулировку клапанов, необходимо точно придерживаться определенного порядка. Нарушать порядок регулировки нельзя.

Таблица по регулировки зазоров клапанов ВАЗ 2106:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номера цилиндров	Номера регулируемых клапанов
0° 180° 360° 540°	0° 90° 180° 270°	4 и 3 2 и 4 1 и 2 3 и 1	8 и 6 4 и 7 1 и 3 5 и 2

Не забывайте про строгую последовательность работы по регулировке клапанов

Далее ознакомьтесь с тем, на сколько градусов необходимо проворачивать коленвал для регулировки одного или другого клапана:

1. В случае, если положение будет правильным должны совпасть метки, что свидетельствует о том, что можно приступать к регулировке 6 и 8 клапана.
2. Провернув коленвал на 180 градусов можно регулировать 4 и 7 клапан.
3. Далее повернуть коленвал на 360 градусов, что открывает доступ до 1 и 3 клапана.
4. А поворот на 540 градусов обеспечивает доступ до 5 и 2.

Интересно! Многие автомобилисты для большего удобства наносят метки на шкив самостоятельно.

Процесс регулировки клапанов на ВАЗ 2106. Видео

Вашему вниманию предоставлено несколько видеороликов — примеров как производится регулировка клапанов:

Старайтесь соблюдать алгоритм, чтобы не допустить всевозможных ошибок, которые могут привести к более серьезной проблеме.

Последовательный алгоритм действий

1. Если вы сохранили необходимое положение исходя из меток обязательно обратите внимание на зазор кулаков 8 и 6 распредвала. Запомните такой важный факт, как подсчет. Начинать его необходимо с метки звездочки, которая расположена ближе к лобовому стеклу. Приступайте к подсчету именно от этого кулачка.
2. Далее возьмите щуп и поместите его под распределительный вал, который находится чуть выше рокера. В случае, если щуп зашел свободно немного ослабьте гайку 17 рокера, где проделываются замеры. Во избежание прокрутки немного ослабьте гайку на 13. Далее необходимо произвести затяжку гайки на 17 после чего измеряется зазор. Вам необходимо сделать так, чтобы, проникая в зазор щуп входил туго, с небольшим усилием, но, чтобы не гнулся. Если такой результат был достигнут можно приступать к следующему кулачку.
3. Возьмите ключ, и прокрутите вал на 6 ходов. Обратите внимание на метку, она должна стать на 9 часов, при этом совпасть сметкой, находящейся на шкиве. Теперь можно приступать к регулировке 4 и 7 кулачков. Данный процесс идентичен с выше написанным.
4. Далее прокручиваем вал на 180 градусов, чтобы метка, находящаяся на звездочке, приняла положение на 6 часов. Обратите внимание, чтобы на шкиве метка четко с ней совпадала. Теперь можно регулировать кулачки под номером 1 и 3.
5. Прокручиваем вал до положения на 3 часа, после чего регулируем кулачок 2 и 5.
6. На завершающем этапе необходимо прокрутить коленчатый вал с помощью стартера, после чего следует произвести контроль проведенных работ и затянуть все гайки. Установка демонтированных ранее деталей должна производится строго в обратном порядке. Если есть необходимость сменить прокладку крышки, то это можно сделать в процессе сборки.



Полезные советы

Перед самим началом регулировок обратите внимание цепи механизма газораспределения. Она должна быть установлена правильно. Также проверьте степень натяжки цепи.

Если вы услышали стуки около крышки клапанов, то это прямой намек, что необходима регулировка. Помните, что для данной процедуры необходимо использовать специальные щупы, которые изготовлены именно под двигатели ВАЗ. Подобные щупы имеют большую ширину, что позволяет перекрыть весь зазор.

Чаще всего вместе с такими щупами идет руководство по регулировке клапанов в виде удобной таблицы.

Если клапана будут отрегулированы правильно, с четким соблюдением инструкции работа силового агрегата будет более тихой, при этом расход топлива будет в пределах нормы. Как советуют специалисты регулировку клапанов на автомобиле ВАЗ 2106 необходимо проводить через каждых 15 000 тысяч километров.

ВАЖНО!!! Если вы не уверенны в своих силах, то такую работу лучше доверить квалифицированным мастерам.

vaznetaz.ru

Регулировка клапанов ВАЗ-2107 — фото и видео, цена

Когда двигатель работает, он нагревается, соответственно все его детали расширяются. Для того чтобы клапан плотно закрывался, необходимо обеспечить тепловой зазор.

То есть при положении кулачка распределительного вала затылком к рокеру (толкателю) между ними должен быть некий зазор, который составляет для двигателей ВАЗ 2107 0.15 мм в холодном состоянии.

Казалось бы, такой зазор слишком маленький, но при нагреве клапан увеличивается в диаметре, а т.к. его форма клинообразная, он уходит вниз и на прогретом двигателе зазор увеличивается и становится достаточным для его полноценной работы на высоких оборотах.

В процессе эксплуатации двигателя все его детали, вращаясь, притираются друг к другу. Не исключение и газораспределительный механизм (ГРМ) с клапанной группой. По мере износа деталей между ними увеличивается зазор, однако клапан в процессе износа наоборот усаживается – происходит приработка седла и рабочей фаски тарелки клапана.

Эти процессы проходят неравномерно: в зависимости от используемого моторного масла разный период службы постелей, шеек распредвала и рокеров. Поэтому иногда клапан усаживается быстрее, чем изнашиваются все трущиеся поверхности ГРМ, и наоборот. И в зависимости от этого зазор между рокером и распределительным валом будет разный и его рекомендуется проверять каждые 10 000-15 000 км пробега.

Неисправности требующие регулировки клапанов

К основным неисправностям можно отнести:

• нестабильный холостой ход;
• двигатель не развивает полную мощность;
• излишний шум (стук) в верхней части двигателя.

Когда зазор между рокером и клапаном ниже нормы либо вообще отсутствует, он неплотно закрывается и в цилиндре падает давление. Кроме того, что нарушается работа двигателя и он теряет мощность, это еще и чревато прогаром клапана, что влечет за собой ремонт головки блока цилиндров.

Когда зазор между распредвалом и рокером выше нормы, клапан наоборот недостаточно открывается, ухудшается наполнение или продувка цилиндра. Это также влечет потерю мощности и нестабильную работу двигателя. При этом появляется излишний шум в ГРМ.

Регулировка клапанов ВАЗ 2107

Для регулировки клапанов на карбюраторном двигателе понадобится снять корпус воздушного фильтра и отсоединить привод дроссельной заслонки карбюратора. На инжекторном двигателе нужно лишь отсоединить и убрать в сторону все мешающие патрубки и провода. Открутить болты крепления клапанной крышки и снять ее.

Далее, если двигатель карбюраторный и оснащен храповиком, вставить в него рукоятку ручного пуска двигателя и с ее помощью провернуть коленвал.

На инжекторном двигателе с помощью спец ключа на 38 провернуть коленчатый вал за болт крепления шкива в положение верхней мертвой точки первого цилиндра. Если такого ключа нет, подперев передние колеса автомобиля, выключив ручной тормоз, при помощи домкрата вывесить одно заднее колесо и включить пятую передачу.

На ней колесо будет легко вращаться, соответственно и коленчатый вал двигателя тоже. Вращая колесо, выставить метку ВМТ на шкиве коленчатого вала или на шестерне распределительного.

Далее широким щупом на 0.15 мм проверяем зазор на закрытых клапанах по следующей схеме:

ВНИМАНИЕ! Проверка тепловых зазоров производится на холодном двигателе!

Также можно определить, закрыт клапан или нет, без схемы. Для этого можно залезть рукой под пинал и нащупать, в каком положении находится кулачек распределительного вала относительно толкателя клапана. Он должен быть направлен к нему затылком.

При проверке зазора щуп должен проходить между распредвалом и рокером в легкий натяг. Если щуп проходит слишком легко или наоборот не пролазит вообще, то данный клапан необходимо отрегулировать.

Для этого, придерживая регулировочный болт ключом на 13 (а), отпускаем контргайку ключом на 17 (б) и, вращая его, добиваемся такого зазора, чтобы щуп слегка «прикусывало», но его можно было бы вставить и вытащить обратно. Выставив зазор, придерживаем регулировочный болт и затягиваем контргайку.

После настройки необходимо перепроверить зазор. Эту же операцию повторяем для всех клапанов.

После успешной настройки собираем все в обратном порядке и на этом регулировку клапанов можно считать оконченной.

Итог проделанной работы

В результате правильной настройки клапанного механизма работа двигателя стабилизируется, снова появляется мощность и тяга. Правильно настроенный газораспределительный механизм стабилизирует расход топлива, т.к. при неправильной настройке он возрастает.

Если в деталях механизма ГРМ нет чрезмерного износа, то, как правило, пропадает излишний шум в области клапанной крышки. Чтобы поддерживать двигатель в полном рабочем состоянии и его характеристики держались в пределах нормы, данную операцию необходимо выполнять каждые 10 000-15 000 км пробега.
