Опытные автомобилисты знакомы до винтика с прибором, ушедшим в прошлое со службы в век развития новых способов подачи топлива. Карбюратор проявил себя, доказал верность и надёжную работу в производстве любительских авто и спортивной авто индустрии, но требующий особой заботы и любви. Данный элемент был снят с производства в мире уже с конца 1980-х годов, даже компания NASCAR всего лишь недавно объявила об отказе от механики в пользу впрыска.

Карбюратор — механическое устройство, дозирующее подачу смеси, используя давление атмосферы и вакуум (разряжение), перекачивает горючее по каналам и жиклёрам, смешиваясь с воздухом для дальнейшей передачи состава во впуск головки блока. Запуск авто требует богатой смеси, поэтому применение ручного или автоматического дросселя необходимо для регулирования протекания воздуха до прогрева.



Устройство оборудовано винтами для корректировки оборотов. Подаваемая смесь отражается на состоянии плавности хода. Ускорение авто происходит за счёт манипуляций дросселя, прохождения смеси через насос-ускоритель. Настройка элемента представляет сложный процесс, так как перебор горючего плох, как недостаток. Если накачать много смеси при проворачивании мотора произойдёт заливание, намокнут свечи.

Карбюраторы требуют проведения постоянных корректировок. Скачки внешней температуры и атмосферного давления, уровень поплавка — это некоторые параметры отражающиеся на качественном составе топлива, объём его выражен диаметром жиклёров-дозаторов.

Состав изменяется ручным регулированием поступления горючего и воздуха. Ритуал тюнинга знаком любителям быстрых гонок и сторонникам не спешной езды.

Работа силового агрегата зависит от его настройки. Даже установив все лучшие запчасти вы не почувствуете той нескончаемой радости момента, когда прибор настроен на оптимальный режим, а мотор урчит нервно подрагивая в ожидании открытия своего полного потенциала. Двигатель откликается мгновенно при нажатии педали, выдавая максимум мощи и крутящего момента.

Слегка богатая смесь добавит мощи мотору, но если слегка переборщить, избыток топлива зальёт свечи. Слегка бедная смесь снижает производительность, увеличивает риск повреждения мотора и проявления детонации.

Если запуск происходит с трудом, работа на «холостых» не ровная, глохнет при прибавлении «газа», извергает тёмный выхлоп: причина — настройка карбюратора.

Настройка

Карбюратор поддерживает ровные холостые обороты, меняет состав смеси, изменяя объём потребляемых продуктов корректировкой дросселя. Процесс настройки заключается в простой регулировке отвёрткой момента открытия жиклёров. Совершенно новый карбюратор от производителя поставляется предварительно настроенным для «среднего» серийного авто с параметрами экономии топлива, но не обязательно максимальной производительности.



Диаметр диффузора влияет на объём проходящего через него воздуха в минуту производительности. Больше воздуха означает повышение мощи, лошадиных сил на повышенных оборотах. Основные параметры работы: мгновенное реагирование авто на реакцию дросселя, время перехода от низкого до максимума вращающего момента.



Особой разницей между карбюратором и электронным впрыском является то, что карб полностью зависит от впуска вакуума при подаче топлива. Коллектор вакуумом вытягивает смесь через жиклёры-дозаторы. Впрыску не нужен вакуум, так как топливо впрыскивается в коллектор впуска или прямо в камеру сгорания. Мозги авто управляют составом смеси, используя сигналы от датчика кислорода, положения дросселя, расхода воздуха. Карбюратор не имеет такой возможности, следовательно, требует постоянной перенастройки для конкретных погодных условий.



Соотношение смеси изменяется вместе с температурой окружающей среды, давлением и влажностью. Незначительное изменение температуры требует увеличения струи топлива от двух до четырех раз. Увеличение высоты над уровнем моря и уменьшение барометрического давления требуют настройки карбюратора для запуска на богатой смеси. Высокая влажность имеет тот же эффект, потому что молекулы воды вытесняют воздух.

Основы карбюратора

Холостой ход

Регулировка конических винтов определяет количество топлива втягиваемого в двигатель на холостом ходу с помощью вакуума при закрытых дроссельных заслонках. Правильная настройка имеет решающее значение для стабильного холостого хода. Неправильная регулировка может привести к провалам, плавающим оборотам. Небольшая корректировка винта может выровнять ситуацию.

Ускорительный насос

Дополнительный впрыск горючего в диффузор дросселя при его открытии позволяет компенсировать увеличение воздушного потока. Объем насоса, форма кулачка и положения рычажного механизма, приводящего в действие насос влияют на количество топлива поступающего при открывании дросселя. Цель в том, чтобы доставить достаточное количество топлива не «заливая» двигатель избыточным топливом.

Поплавок

Внутри топливной камеры установлен латунный, полый пластиковый или пенопластовый поплавок поддерживающий уровень топлива. Поплавок открывает и закрывает игольчатый клапан, позволяя топливу проходить в камеру. Уровень поплавка имеет важное значение. Низкий уровень топлива создаст скудное соотношение смеси, в то время как высокий уровень топлива обогатит или даже зальёт двигатель топливом.

карбюратор, его устройство и регулировка

Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит расход топлива, а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.

Принципиальное устройство деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного ДВС напрямую зависит от качества и количества смеси топлива и воздуха. Эту самую смесь готовит непосредственно карбюратор. К тому же это устройство равномерно распределяет смесь по камерам сгорания.

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных деталей. Это диффузор, дроссельная заслонка, а также жиклер и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор является сложным прибором, состоит из множества различных компонентов. Но полное устройство необходимо только тем, кто профессионально занимается настройкой и регулировкой этих приборов.

Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как устроен данный аппарат конкретней.

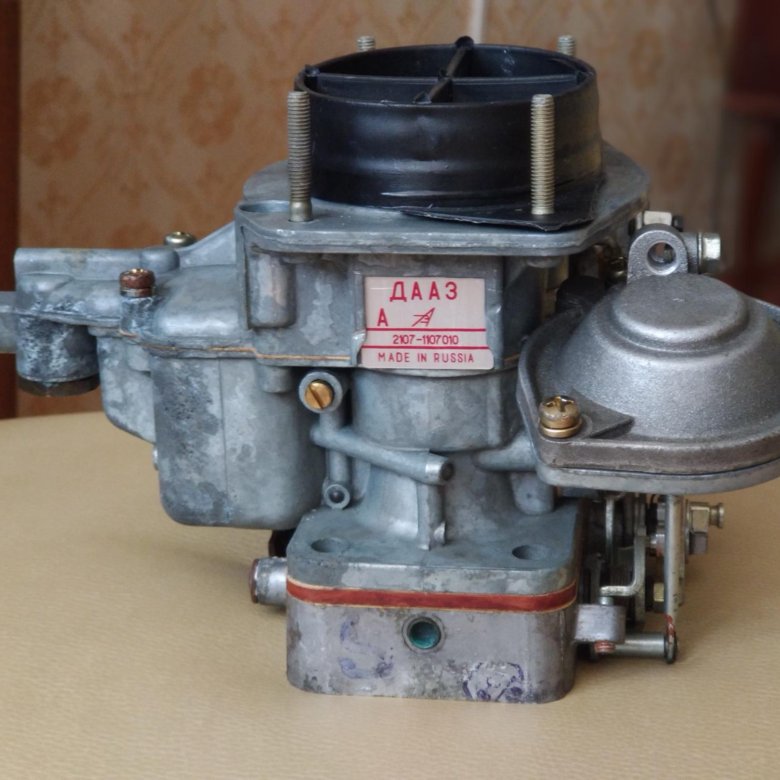

Итак, какое имеет карбюратор ДААЗ 2107 1107010 устройство? Этот прибор состоит из поплавковой камеры, в которую в ограниченном количестве поступает топливо. Доступ бензина закрывают игольчатый клапан, а также поплавок, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной, а также воздушной заслонки. Кроме них в устройство входят и жиклеры. Топливо распыляется посредством распылителя. Одни из важных составляющих карбюратора — диффузоры. Они работают как сопла, создают конфигурацию потока воздуха.

ДААЗ 2107 карбюратор: принцип работы

Когда горючее попадет в поплавковую камеру, объем топлива регулируется посредством поплавка. Если он всплывает, то игольчатый механизм перекроет доступ бензина в камеру. Так, камера в данном случае напоминает бачок унитаза. Здесь все то же самое. Но горючее подается не сразу. Сначала оно пройдет через специальный фильтр, чтобы очиститься.

Далее устройство подает горючую жидкость в первую и вторую топливную камеру. Карбюратор ДААЗ 2107 (устройство) предусматривает наличие основных топливных жиклеров, по которым проходит горючее.

Кроме бензина, через воздушные жиклеры в камеры подается воздух, который предварительно прошел очистку в воздушных фильтрах. Воздух затем при помощи специальных трубок и колодцев образует смесь с бензином. Так, получается так называемая эмульсия.

Но это еще не все. Прежде чем попасть в камеры сгорания посредством распылителя, смесь проходит через эконостат. Здесь смесь проходит дополнительное обогащение.

Далее, при помощи распылителей смесь попадает в диффузоры. Здесь производится окончательная подготовка смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ ‘овского производства) сконструирован таким образом, что в диффузорах капли топлива вовлекаются в высокоскоростной поток воздуха. Так, воздушно-топливная смесь попадает в центр смесительной камеры.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси прямиком в цилиндры двигателя.

Чем еще особенный карбюратор ДААЗ 2107? Устройство его включает в себя жиклеры для холостого хода. В этом режиме смесь забирается лишь из первой топливной камеры. Принцип и схема работы топливных камер задействует вторую камеру лишь при выходе двигателя на рабочие температуры. II камера также включается, если нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Карбюратор ДААЗ 2107 1107010 — регулировка

Прежде чем перейти к регулировке, нужно выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оснащен вакуумным корректором зажигания, тогда ДВС машины — это последняя модель моторов ВАЗ 2103 или 2106, а модификация карбюратора – новая. Если вы не нашли вакуум-корректора, тогда у вас карбюратор ДААЗ 2107 1107010.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

• Проблемы при запуске мотора, чихание двигателя.
• Рывки, дергания, частые провалы на педали акселератора.
• Отсутствие возможностей для разгона.
• Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Регулируем поплавковую камеру

Поплавок имеет свободный ход. Размер хода должен быть между 6,5 мм с одной стороны и 14 мм с другой стороны. Регулируют ход при помощи специального шаблона.

Если в вашей камере расстояние меньше, необходимо немного подогнуть язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива выше, и поплавок опускается вниз. Для регулировки поплавка по другой стороне необходимо по максимуму отвести поплавок назад и при помощи того же шаблона проверить этот параметр. Если расстояние не 14 мм, тогда следует подогнуть упор крепления.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

Настраиваем холостой ход

Для начала стоит убедиться в правильности регулировки зажигания. Двигатель должен находиться на рабочих температурах. Для регулировки необходимо вращать регулировочный винт качеств топливной смеси, пока обороты двигателя не станут максимальными.

Далее нужно вращать против часовой стрелки винт количества топлива. Следует добиться еще большей частоты оборотов.

Теперь стоит покрутить еще винт качества, чтобы добавить еще немного оборотов.

Смысл этих операций в том, чтобы качество смеси было минимальным, а обороты холостого хода составляли от 850 до 900. Это наиболее оптимальные значения для карбюраторных двигателей автомобилей семейства «Классики». Больше или меньше этого значения делать обороты не следует, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые можно выполнить своими руками. Но если вы не уверены в своих действиях, лучше все-таки доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них отлично разбирается.

РАЗБОРКА КАРБЮРАТОРА ВАЗ 2107

г. Москва, Авиамоторная 12

+7 495 125-20-00

Авто

Бренды

ВАЗ

Ремонт ВАЗ 2107

Ремонт двигателя ВАЗ 2107. Инжектор, карбюратор

РАЗБОРКА КАРБЮРАТОРА ВАЗ 2107

Автор: Третий Рим

Полное пошаговое руководство по ремонту карбюратора ВАЗ 2107. Разборка карбюратора

Средний

шагов 60

30 мин — 1 час

Комментарии:       Избранное: 0

Шаг 1

Вам потребуются: отвертки с крестообразным и плоским лезвиями, небольшой молоток, ключи «на 10», «на 13», «на 19», пассатижи. Кроме того, потребуется тонкий бородок или оправка диаметром 2,0–2,3 мм, длиной около 40 мм для выпрессовки оси поплавка из кронштейна крышки карбюратора.

Шаг 2

1. Сдвиньте вверх нижнее звено телескопической тяги, преодолевая усилие пружины, и отсоедините тягу от трехплечего рычага.

Шаг 3

2. Выверните пять винтов крепления крышки карбюратора. ..

Шаг 4

3. …и снимите ее, стараясь не повредить прокладку и поплавок. Если прокладка прилипла к корпусу карбюратора, отделите ее от корпуса лезвием ножа, немного приподняв крышку. Переверните крышку и высыпьте винты из ее каналов в руку.

4. Сняв крышку, сразу же переверните ее поплавком вверх и положите на стол в этом положении, чтобы не повредить поплавок и не изогнуть его регулировочный язычок.

Шаг 5

5. Отсоедините телескопическую тягу, повернув ее так, чтобы выступ на тяге совпал с пазом отверстия в рычаге.

Шаг 6

6. Отверните держатель топливного фильтра…

Шаг 7

7. …и выньте фильтр из топливоприемной полости.

Шаг 8

8. Снимите с крышки пусковое устройство. Для этого выверните два винта крепления его корпуса…

Шаг 9

9. …отсоедините пусковое устройство от крышки и, развернув его на 90°, отсоедините от тяги, выведя ее конец из прорези штока диафрагмы.

Шаг 10

10. Осторожно поддев отверткой, выньте из гнезда крышки уплотнительное кольцо корпуса пускового устройства.

Шаг 11

11. При необходимости разберите пусковое устройство, для чего выверните три винта крепления его крышки.

Шаг 12

12. Разъедините корпус и крышку пускового устройства.

Шаг 13

13. Выньте из корпуса диафрагму вместе с картонной прокладкой (показана стрелкой). Если диафрагма прилипла к корпусу, аккуратно отделите ее лезвием ножа.

Шаг 14

14. Выньте пружину из крышки.

Шаг 15

15. Выверните заглушку резьбового отверстия, в котором установлен регулировочный винт.

Шаг 16

16. Выверните из крышки регулировочный винт.

Шаг 17

17. Обоприте стойку оси поплавка на трубчатую подставку и легкими ударами молотка по бородку сдвиньте ось поплавка примерно на 5 мм.

Шаг 18

18. Выньте пассатижами ось, придерживая поплавок.

Шаг 19

19. Снимите поплавок вместе с запорной иглой топливного клапана.

Шаг 20

20. Разъедините запорную иглу и поплавок, сняв проволочную серьгу иглы с язычка кронштейна поплавка.

Шаг 21

21. Снимите прокладку с крышки карбюратора.

Шаг 22

22. Выверните седло топливного клапана и выньте из крышки алюминиевую уплотнительную шайбу седла.

Шаг 23

23. Для снятия оси воздушной заслонки выверните два винта крепления заслонки, опилив надфилем их раскерненные концы, и выньте из прорези оси заслонку, пометив ее положение для последующей правильной установки. После этого ось свободно вынимается из крышки.

Шаг 24

24. Отсоедините шток пневмопривода от штифта рычага на оси заслонки второй камеры, для чего выньте стопорную шайбу из проточки штифта…

Шаг 25

25. …выверните два винта крепления корпуса пневмопривода к корпусу карбюратора…

Шаг 26

26. …и снимите пневмопривод…

Шаг 27

27. …и его прокладку.

Камеру пневмопривода приходится разбирать, если при отрегулированном приводе карбюратора и исправном рычажном механизме дроссельная заслонка второй камеры не открывается во время работы двигателя под нагрузкой при полностью нажатой педали акселератора.

Шаг 28

28. Выверните три винта крепления крышки пневмопривода к корпусу.

Шаг 29

29. Разъедините корпус и крышку пневмопривода, выньте возвратную пружину диафрагмы и диафрагму со штоком.

Шаг 30

30. Осторожно поддев отверткой, выньте из проточки корпуса уплотнительное кольцо соединительного канала.

Шаг 31

31. Выверните держатель топливного жиклера системы холостого хода…

Шаг 32

32. …вместе с жиклером. При необходимости выньте жиклер из держателя.

Шаг 33

33. Выверните топливоподающий клапан-винт крепления распылителя ускорительного насоса.

Шаг 34

34. Снимите распылитель вместе с клапаном-винтом и верхней уплотнительной шайбой.

Шаг 35

35. Выньте из проточки корпуса нижнюю уплотнительную шайбу распылителя.

Шаг 36

36. Выверните главный воздушный жиклер первой камеры.

Шаг 37

37. Выньте эмульсионную трубку первой камеры, аккуратно зацепив ее крючком. Если эмульсионная трубка из-за большого количества скопившихся загрязнений сидит в колодце настолько плотно, что вынуть ее с помощью крючка не удается, вверните в ее центральный канал самонарезающий винт и выньте трубку, захватив головку винта клещами.

Крючок можно изготовить из проволоки подходящего диаметра или из канцелярской скрепки.

Шаг 38

38. Выверните из стенки поплавковой камеры главный топливный жиклер первой камеры.

Шаг 39

39. Выверните главный воздушный жиклер второй камеры…

Шаг 40

40. …и выньте эмульсионную трубку второй камеры. Обычно эмульсионная трубка второй камеры легко вынимается, так как время работы этой камеры в процессе эксплуатации значительно меньше и в ее эмульсионном колодце скапливается меньше отложений.

Шаг 41

41. Выверните главный топливный жиклер второй камеры.

Шаг 42

42. Аккуратно поддев отверткой, сдвиньте вверх малый диффузор первой камеры и, преодолевая усилие пружинных фиксаторов, выньте его из корпуса карбюратора.

43. Аналогично снимите малый диффузор второй камеры.

Шаг 43

44. Выверните держатель топливного жиклера переходной системы второй камеры и снимите его вместе с жиклером. При необходимости выньте жиклер из держателя.

Шаг 44

45. Выверните винт регулировки подачи ускорительного насоса.

Шаг 45

46. Выверните четыре винта крепления крышки ускорительного насоса…

Шаг 46

47. …и снимите ее вместе с рычагом привода и диафрагмой.

Без крайней необходимости не выпрессовывайте из крышки ось рычага привода и не снимайте рычаг.

Шаг 47

48. Снимите возвратную пружину диафрагмы ускорительного насоса.

Шаг 48

49. Выверните два винта, крепящие одновременно кронштейн микропереключателя и пневмоклапан ЭПХХ, снимите кронштейн вместе с микропереключателем…

Шаг 49

50. …и пневмоклапан.

Шаг 50

51. Выверните два винта крепления крышки пневмоклапана…

Шаг 51

52. …и снимите крышку.

Если диафрагма иглы клапана окажется поврежденной, замените клапан в сборе, так как извлечение иглы из корпуса довольно трудоемко.

Шаг 52

53. Выверните винт регулировки состава (качества) смеси системы холостого хода…

Шаг 53

54. …и снимите его вместе с резиновым уплотнительным кольцом.

Шаг 54

55. В большинстве случаев дальнейшая разборка карбюратора не требуется, так как и с присоединенным корпусом дроссельных заслонок его удается достаточно тщательно промыть. Детали рычажного механизма, дроссельные заслонки и их оси при необходимости можно демонтировать и на неразобранном карбюраторе. Необходимость в отсоединении корпуса дроссельных заслонок возникает в основном для замены поврежденной теплоизоляционной прокладки или самого корпуса в сборе.

Для отсоединения корпуса дроссельных заслонок от корпуса карбюратора…

Шаг 55

56. …отсоедините пружину 1 от рычага 2 на оси дроссельной заслонки первой камеры.

Шаг 56

57. Выверните два винта крепления корпуса дроссельных заслонок к корпусу карбюратора и, разъединив корпуса, отсоедините от рычага промежуточную тягу, поворачивая корпуса относительно друг друга так, чтобы выступ на нижнем конце тяги совпал с пазом в отверстии рычага.

58. При необходимости аккуратно снимите теплоизоляционную прокладку с переходных втулок топливовоздушных каналов корпуса карбюратора.

Шаг 57

Упорные винты регулировки начального положения дроссельных заслонок (законтрены красной краской) при эксплуатации никогда не повреждаются (если не было неквалифицированного вмешательства). Поэтому во избежание нарушения заводской регулировки выворачивать их из приливов корпуса не рекомендуется.

Шаг 58

59. Чтобы снять оси дроссельных заслонок, отогните усик стопорной шайбы 2, отверните гайки 1 и 3 крепления рычагов на осях…

Шаг 59

60. …и поочередно снимите с осей рычаги и пружины.

Шаг 60

61. Затем выверните винты крепления заслонок (показаны винты крепления заслонки первой камеры, винты второй камеры аналогичны), опилив надфилем их развальцованные концы, и выньте заслонки из прорезей осей, пометив их первоначальное положение. После этого оси можно свободно вынуть из корпуса.

Готово!

нью фитаована карбюратор Ваз 2107. ханицы нью карбюратор 2107 ириры

Автолюбитель рехетра хо эла на хо хайнгана маномбока миэритреритра ны фомба ны фиара, диа ласа хахалиана митондра фиара фоцины. Начинающие mazàna ny hanao fanamboarana tena singa samihafa amin’ny fiara. Ваз-2107 — ны царя индриндра фиара воалоханы. Olona maro no manontany tena hoe carburetor fanovana eo amin’ny milina ireo. Динихо фитаована карбюратор Ваз-2107 сы ны фомба нохо ны фанициана.

Карбюратор Ahoana no iray

Ао аминный Ваз-2107 но напетрака маро карасана фитаована ангон-дракитра. Цы ДААЗ-2107 фамокарана «Озон» сы «Солекс». «Озон» ео аноланьи модели диа несорина таминны фамокарана, диа манс рекатра. Динихо фитаована карбюратор Ваз-2107 ДААЗ.

Ny singa dia ahitana ny float efi-trano sy ny float. Ary koa, ny hevitra hoe vonona amin’ny fanjaitra miditra tsimoramora, sivana, fampifangaroana ny efi-trano, dia mangeja sy дроссель. Демпфер Misy rivotra, эконостат sy ny fiaramanidina, паомпы sy диффузоров Mandehana mafimafy kokoa. Ny singa tsirairay Mitana anjara toerana manokana ao amin’ny fanomanana ny tandrify solika-rivotra mifangaro ho an’ny rafitra amin’ny hery.

фиципики ны аса

Hahatakatra bebe kokoa ny фитаована карбюратор Ваз-2107, диа токоны hijery ny fomba fiasan’ny rafitra io. Koa, izany fahalalana izany dia hanampy amin’ny fanitsiana ny tena fitaovana. Izany no tena mahasoa vaovao. Noho izany, ny solika float miditra ny efi-trano, izay nifehy tamin’ny alalan’ny solika iray float ambaratonga. Rehefa ny zavatra tampoka, dia mahatonga ny fanjaitra miditra tsimoramora. Последняя вато мидитра аминьны ласанцы.

Алоханны хиондрана ан-эфи-трано, диа нанадио ны солика аминьны алаланны сивана. ласанцы диа авы эо мизаразара эо аминьны воалоханы сы ны фахароа эфи-трано. Диа мамакиваки ны солика фиараманидина. Солика Мифангаро — диа цы ласанцы иханы, фа коа оксисенина. Noho izany, madio rivotra izay lasa namaky ny rivotra sivana, mandeha amin’ny fiaramanidina. Карбюратор фитаована Ваз-2107 диа ахитана иханы коа ны цара сы ны эмульсия манокана фансона. Ласанцы изы ирео диа михаро ривотра, нитерака мифангаро изай диа меты хитерака мора фоана.

Ankoatra izany, io эмульсия эконостат ари avy eo miditra tifitra fitaovana, nampananana harena koa ny lalana. Авы эо, нью солика Микс мидитра нью Диффузор изай вокатра фараны диа нофоронина сы нью сетрока эфи-трано. Mifangaro amin’ny rivotra mikoriana mahazo mivantana ho any amin’ny afovoan-fampifangaroana efi-trano. Ny maotera solika miharo rivotra, mandeha amin’ny mangeja sy ny газа dia fehezin’ny педаль Mandehana mafimafy kokoa. Fiaramanidina, amin’ny alalan’ny izay ny maotera dia afaka mihazakazaka amin’ny malaina, mamokatra ny solika mifangaro avy ao amin’ny efi-trano voalohany. Rehefa mandeha ny fiara dia amin’ny feno hery, ary lasantsy nesorina tamin’ny efi-trano faharoa. Тантерака но мампандеха изани раха цы рехефа мила тампока нандрендрика на мба хо аминни хафайнганам-пандеха.

Ny motera dia afaka miasa ara-dalàna, dia tsy maintsy ho ny carburetor amin’ny toe-javatra tonga lafatra. Dia ilaina ny manadio ny насадки foana. Коа цы маинцы хадио аса рехетра фаритра. карбюратор фитаована Ваз-цотра ампы дааз 2107, ары изы не неприхотливы, цы той ны нохафарана модели. Миаса цара изы, на диа лафо ао ан-тоерана аминьны ласанцы, изай цы маха сами хафа тоэтра манокана.

Карбюратор «Солекс»

Меты хо ела бе ны хилаза момба изай цара кокоа — «Солекс» на «Озон». Fa ireo kosa dia tonga disadisa na inona na inona nitarika. Нижний карбюратор «Солекс» оснащен вентилятором и «Фито». карбюратор фитаована Ваз-21073 «Солекс» ihany koa tena sarotra. Ny vondrona rehetra dia ahitana ny trano fonenana sy ny rakotra fanaovam-panavotana. Ao amin’ny efi-trano roa voalohany ireo fitaovana fampifangaroana amin’ny диффузоры. Misy ihany koa ny float efi-trano, dia emulsion vovo sy насадки ho an’ny solika sy ny rivotra. Ны фитаована диа омена ирай паомпы экономостат Мандехана мафимафы кокоа, экономайзер, фанициана винты, нью дроссель мидитра циморамора сы ны триггер фитаована карбюратор Ваз-2107.

Исика анкехитрины митодика анаминьны ракотра фанаовам-панавотана. Mirakitra ny Fittings ho an’ny solika, ary koa ny tsimatra ho an’ny fiarovana ny rivotra sivana. Коа, диа мисы й соленоид мидитра циморамора сы й тенданы фампифангароана роа эфи-трано. Ny sarony dia fitaovana amin’ny fantson ho an’ny manome rivotra ny rivotra fiaramanidina. Misy fanjaitra miditra tsimoramora, ary na dia zavatra sasany.

Ахоана но мба ханицы ны карбюратор 2107 аминьный Ваз-ный?

Io fanontaniana dia tena manan-danja ho an’ny ankamaroan’ny fiara ny tompony. Manam-pahaizana manokana ao amin’ny карбюраторы ankehitriny misy vitsy, ary ireo fiara mbola hitondra fiara manerana ny firenena. Ары цы мба хэндани фотоана хитади цара-пахайзана манокана, маро но миезака хианатра нью фомба нанангана ихани. Raha fantatrao ny карбюраторная установка Ваз-2107, ny fanitsiana ho mora kokoa ny dingana mahagaga ho anareo. Ampiendrehina aza mitaky na fahalalana manokana.

Карбюраторы диаметр меты хо авы аминны мпанамбоатра сы ны фанована — фанициана хо анны рехетра ны модели сайка цы маха сами хафа. Ny foto-kevitra это диа iray ihany. Фа манисы раций ао аминизаны драфитра изаны ситрапоны, фара фахакелины, махафантатра ны анкапобены ны маотера анивонны Ваз-2107 фитаована. Ханицы ны карбюратор диа хо мора кокоа.

Fametrahana ny float

Мба маномбока фаметрахана, нью заватра воалохани фахазоан-далана исика мба ханадио нью ривотра сивана. Ary kofehy fitaovana fonony, ary mijery ny solika ambaratonga. Ню амбаратонга амбони индриндра солика ан-эфи-трано, изай миси нью фанджаитра мидитра циморамора. Ави эо, джерео ни флоат. Tokony kely ihany aza mikasika ny miditra tsimoramora. Ханицы ны поплавок диа мила пластинка манокана. Меты хо таратасы. Новые лафины токоны хо 6,5х14 мм. Io modely nametraka avy ambanin’ny float. Прокладка карбюратора нормальная но изаны хабены авы аминьны и поплавок токоны хо ны 6.5мм.

Raha ny habeny no tsy hifanaraka amin’ny ara-dalàna, hanatanteraka ny fanitsiana ny float vakizoro. Аминй алаланний фанесорана ны флоат авй аминьны ракотра фанаовам-панавотана на нью олон-кафа стронций Кан ханицы нь фанокафана нь фанжаитра мидитра циморамора. Endrika nametraka avy ambany ny float, araka ny habeny. Amin’ny fanodinkodinana ny mifantoka amin’ny скобка izay tia ny float, ilaina mamaritra ny habeny, raha mitovy amin’ny ny orinasa.

стартерДвойной

Маномбока устройство карбюратора Ваз-2107 диа азо нандиника мампиаса тапа-тарибы. ампаханы токоны хо халаваньи цы михоатра ны 20 см. Ny hazo fijaliana dia momba ny fizarana 0,7-0,8 мм. Avy eo, dia miomana ny môdely avy amin’ny baoritra. ны хатевины диа цы майнцы хо ны 1 мм, ары ны саканы — 5 мм.

Ары ны саронии диа воаходина ламбан-тоерана. Ny fanafahana fitaovana manana vatan. Tokony ho revo hatramin’ny farany, ary avy eo mampiasa ny môdely mba handrefy ny elanelan’ireo ny Varingarin’i manda an-tsisin’ny-manidina sisiny. Ао анатиновый палец-джаватра цара, ны хабе диа токоны хо эо анеланеланний 5-5,5 мм.

Ханицы ны фанокафана ны мангеджа ханцана

Мба ханаована изаны, диа афака мампиаса ны отвертка мба ханала ны миаро Кэп, изай нитаингина ны фарамбоарана висы. Нохо изаны азо атао ны маницы ирина банга.

лоло

Мба ханаована изаны, диа эсоры ны карбюратор тантерака. Ary raha tsy mijanona manaraka ny fihodin’ny famantaranandro dia tena ilaina hanodinana ny fanoitra.

Аминный алаланный фампиасана тарибы воамарина эланелана, изай токоны хо аминный исан-каразаны 0,7-0,8 мм. Raha toa ka tsy mitovy habe, dia azo ahitsy amin’ny alalan’ny mpampahory vahana na ampidiro eo an-lavaka iray hafa.

fiara mangeja

Mba hanao izany toe-javatra, dia tsy maintsy ho ny carburetor Nivoaka faingana ho any amin’ny toerana ara-dalàna, ary eto ny rivotra sivana dia tsy ilaina ny hametraka. Ави эо, тамин’ны танана ирай нихазона нью фаноитра изай мифехи нью дроссель, нампихеци-по азы нью ланивоани. Antsipirihany napetraka ho amin’ny ara-dalàna toerana. Raha misy misy mifanohitra, dia mila mitandrina ny sisiny amin’ny tanana iray ary avy eo amin’ny wrench, hanesorana ny visy mihazona ny tehina. Noho izany fihetsika araka ny tokony ho ny rafitra snaps. Dia mitoetra ihany mba hanenjanana kokoa ny visy.

Rehefa afaka izany, fomba, ny fanahafana dingana azo heverina ho toy ny vita. Afaka nametraka ny fitaovana ara-dalàna ho any amin’ny toerana, mafy ny rivotra sivana, mampifandray шланги sy ny tariby. Afaka manomboka ny maotera avy eo. Ного изаны цы мянкина митантана ны фанициана ны карбюратор Ваз-2107.

Купить Карбюратор 2107-1107010-20 Лада Нива 1500см и 1600см в ЕВРОПЕ, Украина, за 144,99$

Ваше имя Ваш адрес электронной почтыВаш телефон

Состояние: Новый Марка: лада ваз Поверхность: ВАЗ ДААЗ Номер детали производителя: 2107-1107010-20 Страна/регион производства: Российская Федерация Обмен номер детали: 2107-1107010-20

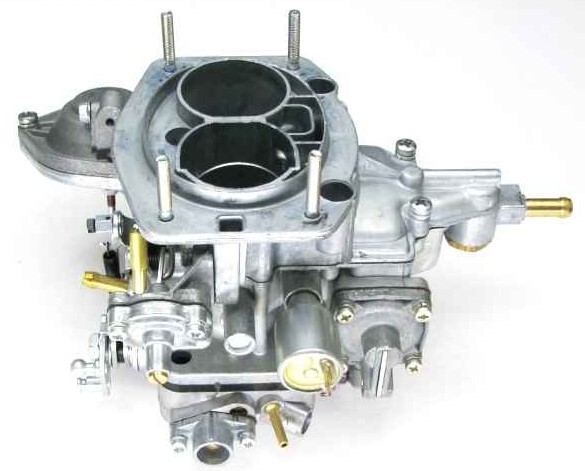

Карбюратор «ДААЗ» 2107-1107010-20 с электроклапаном. Лада Нива 1500см и 1600см НОВИНКА Сделано в России! Payment I prefer PayPal as it is fast, easy and safe. Доставка   В течение 24 часов с момента получения оплаты посылка отправляется на указанный вами адрес. Я комбинирую стоимость доставки, пожалуйста, напишите мне перед началом торгов или покупкой нескольких товаров. Зарегистрировано с отслеживанием времени авиапочтой.                                                                           Delivery time                                                 Europe                                                 7 — 12 days                                     (    Italy and Portugal — 30   days   )                                                 North and South America                                                 10 — 18 days                         Australia                                                 18 — 30 days                                                 Asia and Africa                                                 10 — 18 days                         Обратная связь Если у вас есть какие-либо вопросы о продукте, деталях транзакции, доставке или перед тем, как оставить отзыв (нейтральный или отрицательный), в первую очередь свяжитесь с нами. Мы свяжемся с вами очень быстро.

• Jeep amc carter bbd carb карбюратор 2 ствола cj5 cj7 (45,00 долларов США)
• Toyota 20r 22r 22re карбюратор weber 32/36 карбюратор mazda b2200 jeep подержанный (125 долларов США)
• Mg mgb 1962 — 1980 Комплект для переоборудования Weber с коллектором (349,00 долл. США)
• Holley новый карбюратор Olds Chevy Ram Truck Van Express savana fury malibu magnum (430,95 долларов США)
• Holley, новый карбюратор, Chevy Olds, Savana, пригородная кортик, chevrolet camaro blazer (US $430,95)
• Holley новый карбюратор Chevy Express фургон пригородный savana gmc k1500 грузовик Джимми (430,95 долларов США)

2014 VW Golf R по цене от 29 фунтов стерлингов,900

пн, 11 нояб. 2013 г.

Компания Volkswagen объявила цены на новый Golf R в Великобритании. Поступивший в выставочные залы в марте 2014 года, R станет новым флагманом модельного ряда Golf, превосходящим GTI. Он выпускается в трех- и пятидверном вариантах по цене от 29 900 фунтов стерлингов.

Saab 9-3X — объявлены цены в Великобритании

ср, 06 мая 2009 г.

Saab 9-3X — Объявлена ​​цена для Великобритании Мы до сих пор не знаем, что будет с Saab. Согласно последним сообщениям, Fiat возьмет на себя управление Saab, но сегодня босс Saab опроверг это, заявив, что на Saab есть 10 претендентов, ни один из которых не является Fiat. Нам придется подождать и посмотреть.

Volvo S60 (2010): подробнее, фото, видео

Вт, 09 февр. 2010 г.

Volvo позиционирует новый седан S60 как гораздо более спортивный, чем старая модель, производство которой было прекращено целый год назад. Volvo S60 2010 года остается четырехдверным седаном, хотя шведы изо всех сил стараются указать на его купе, со стреловидной задней стойкой и ниспадающей линией крыши. Он выглядит скользким, а коэффициент аэродинамического сопротивления составляет 0,28. Если верить заявлениям компании, S60 может кардинально изменить наше восприятие бренда Volvo.

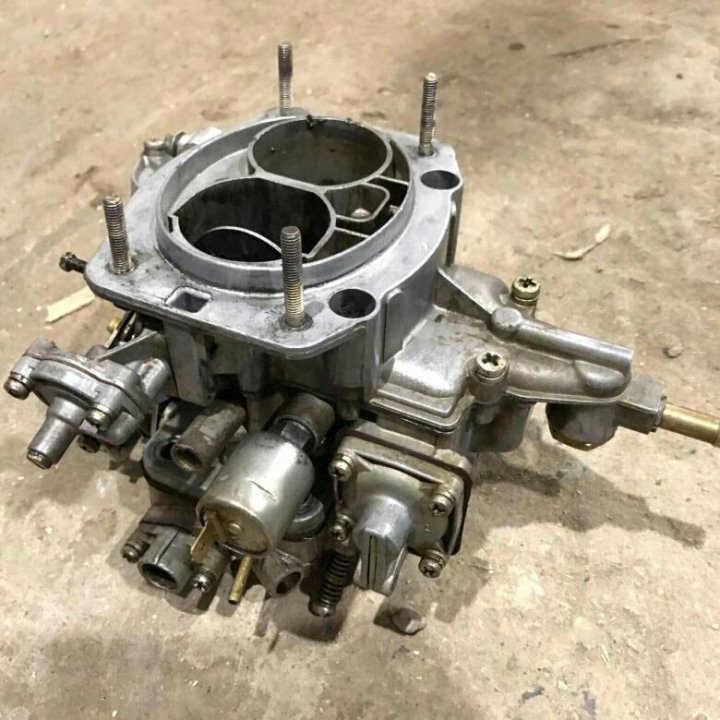

Особенности карбюратора ДААЗ 2107

Карбюратор «Озон» модели ДААЗ 2107 — эмульсионного типа, двухкамерный, с падающим потоком вторая камера, автономная система холостого хода с экономайзером принудительного холостого хода (ЭПХК), переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, золотниковое устройство отвода картерных газов в дроссельное пространство, пневмопривод дроссельной заслонки второй камеры.

Управление воздушной заслонкой первой камеры ручное, с тросовым приводом.

После пуска двигателя заслонка автоматически открывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе.

Карбюратор оборудован вакуумным краном для управления вакуумным регулятором опережения зажигания.

Рис. 1. Схема карбюратора ДААЗ 2107 типа «Озон»

Топливо поступает в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает заданный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры.

Топливно-воздушная эмульсия поступает через форсунки в диффузоры карбюраторов.

Система холостого хода и экономайзер принудительного холостого хода объединены в одну общую систему.

Система холостого хода забирает топливо из эмульсионного колодца первой камеры.

Топливо проходит через жиклер холостого хода и смешивается с воздухом, поступающим через жиклер холостого хода и отверстия переходной системы первой камеры.

Полученная эмульсия по двум каналам (один имеет калиброванное отверстие — жиклер, а другой — регулировочный винт — винт качества) подается в отверстие, перекрытое иглой экономайзера, где дополнительно смешивается с воздухом и далее поступает во впускной трубопровод через эмульсионное отверстие.

Количество смеси изменяется регулировочным винтом, воздействующим на иглу экономайзера, а состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения основной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Econostat подает топливо непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры.

Экономостат начинает работать на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры.

При резком открытии дроссельной заслонки часть топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь.

Насос оснащен шаровыми кранами.

Один обратный клапан расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса.

Открывается при заполнении полости насоса топливом и закрывается при впрыске топлива диафрагмой.

Еще один клапан находится в распылителе.

Открывается под давлением впрыскиваемого топлива и закрывается под тяжестью шарика, как только прекращается подача топлива.

При прокачке излишки топлива по сливному каналу струей стекают обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера.

Ускорительный насос невозможно отрегулировать во время работы.

Настройки	Первая камера	Второй камера
Диаметры, мм:
диффузор	22	25
смесительная камера	28	36
главный жиклер	1,12	1,5
главный воздушный жиклер	1,5	1,5
Жиклер холостого хода/переходная система	0,5	0,6
Жиклер холостого хода/переходная система	1,7	0,7
Топливный жиклер экономостата	–	1,5
Воздушный жиклер экономостата	–	1,2
Струя эмульсии Econostat	–	1,5
Воздушно-реактивная пусковая установка	0,7	–
жиклер привода дроссельной заслонки	1,5	1,2
отверстия распылителя ускорительного насоса	0,4	–
перепускной жиклер ускорительного насоса	0,4	–
Производительность ускорительного насоса за 10 полных ходов, см 3	7±25%
Маркировка спрея Mix	3,5	4,5
Маркировка эмульсионного тюбика	Ф15	Ф15
Зазор между поплавком и крышкой карбюратора с прокладкой, мм	6,5±0,25
Доводчик зазоров для регулировки спускового крючка, мм:
воздух	5,5±0,25
дроссель	0,7–0,8

Стартер состоит из воздушной заслонки, дроссельной заслонки, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода дроссельной заслонки.
