Регулировка холостого хода ВАЗ 2107: тонкости и нюансы

Знакома ли вам ситуация дорогие друзья, когда двигатель автомобиля неустойчиво работает на холостом ходу? Многие скажут, – «Что-то с карбюратором». Согласен, но что именно? Не буду томить, в большинстве случаев, необходимо — выполнить настройку холостого хода. Конечно, если в наличии современный автомобиль, то дальше салона его владелец обычно не заглядывает, другое дело старая добрая «классика». Каждый ее обладатель пытается максимально освоить все устройство агрегата, ведь рассекая просторами матушки России, всякое может случиться и нужно быть подготовленным как теоретически, так и практически.

Настройка карбюратора дело непростое и лучше всего, поручить его профессионалам, но не мне вам рассказывать о русском менталитете. Мы не хотим платить какому-то дяденьке, когда можем все сделать сами, помучатся, но сделать! Самостоятельная регулировка холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы потратите в автосервисе. Более того, такой навык особенно пригодится в нестандартных ситуациях вдали от дома. Этой публикацией я докажу все пессимистам, что отрегулировать холостой ход, непосредственно своими руками может каждый.

Предвещая регулировку

Прежде чем преступить к операции, необходимо убедиться, что нестабильную работа двигателя вызвана именно неправильно выставленным холосты ходом. Проверить нужно следующие моменты:

• Жиклеры на засорение;
• Верно выставленный угол зажигания;
• Качество бензина;
• Уровень топлива в поплавковой камере;
• Плотность прилегания пускового датчика;
• Работоспособность свечей накала.

Если все указанные пункты в норме, а с автомобилем ничего не изменилось, тогда вы оказались правы, причина в холостом ходу. Однако начинать его регулировку необходимо исключительно в рабочем состоянии описанных механизмов. Разогрев двигатель до рабочих температур (обратите внимание на заслонку воздуха, она должна быть в открытом положении), можно приступать к процедуре.

Настройка с дополнительными устройствами

Раздобыв мультиметр и газоанализатор, результаты регулировки будут похожими на те, которых добиваются специалисты автосервисов.

1. Отрегулируйте правильный угол зажигания посредством мультиметра (соединенного с катушкой устройства распределения) и зафиксируйте трамплер.
2. Газоанализатор вставляем в выхлопную трубу и заводи автомобиль.

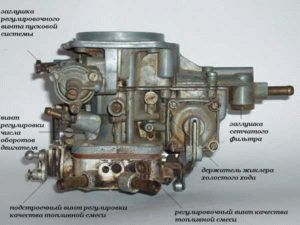

3. Винт количества смеси (обозначенный на рисунке цифрой 1), устанавливаем в таком положении чтобы вращение коленчатого вала было в пределах 840-960 об/мин.
4. Смотрим на газоанализатор, если значение СО превышено, регулируем качество смеси (цифра 2 на рисунке).
5. После этого вращение коленвала несколько снизится, повторяем пункт 3.
   Последние пункты повторяются до тех пор, пока значения будут хоть немного походить на заводские показатели. Для проверки, необходимо несколько раз резко нажать на педаль газа и отпустить. При правильной настройке обороты набираются плавно и быстро, а сбрасываются автоматически и без разрывов.

Регулировка без дополнительных устройств

Если найти специальные приборы не удалось, провести регулировку можно и без газоанализатора, но только при наличии тахометра. Процедура в принципе такая же, только винты крутить нужно чу-чуть по-другому.

1. Винт количества смеси выставляем в положении номинальной частоты вращения коленчатого вала (820/900 об/мин).
2. Винтом качества ловим максимальные обороты.
3. Увеличиваем обороты коленвала до 950-1035 об/мин (15%), посредством винта количества.
4. Проверяем винт качества, он должен находится в положении максимально возможных оборотов для текущего расположения винта количества.
5. Повторяем пункты 3 и 4 до тех пор, пока после выполнения третьего пункта, регулировка винта качества будет приводить только к понижению оборотов.
6. Закручиваем винт качества до номинальных оборотов.

Правильность выполненной процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не произошло, то вероятней всего, приоткрыта дроссельная заслонка, которая регулируется спорными винтами. Обратите внимание, в холодную пору рекомендуется выставлять обороты холостого хода в пределах 900-1000 об/мин, а в теплую – 800-900 об/мин.

Вывод

Как вы сами убедились карбюратор штука сложная, но настроить холостой ход особого ума не надо. Не пытайтесь повторить процедуру если ваша «семерка» на газу, процесс будет бессмысленны ведь карбюратор не работает с таким видом топлива. Настроить инжектор попытаться можно, но высока вероятность только навредить устройству так, как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры, наглядно продемонстрированы на видео, где веселый спец легко и просто находит общий язык с карбюратором. Чего и вам желаю, всех благ!

С уважением, Максим Марков!

carsmotion.ru

Как отрегулировать карбюратор на ВАЗ 2107 своими рукми

≡  7 Апрель 2017   ·  Рубрика: Ремонт

Содержание статьи

Седан ВАЗ 2107 уже несколько лет как снят с производства. Однако это обстоятельство не снизило его популярности среди автолюбителей. В настоящее время ещё много машин этого семейства колесят по дорогам многих стран СНГ. Большое количество владельцев занимаются ремонтом и обслуживанием «семёрки» самостоятельно, поэтому их заинтересует данная статья.

Что собой представляет

Принцип работы двигателей внутреннего сгорания основан на сгорании топлива, в качестве которого для карбюраторных моторов используют бензин. Мотор работать не будет, если в зону сгорания просто наливать бензин. Его работа возможно только при поступлении топливной смеси в камеру сгорания, которая формируется в соотношении 15:1 частей воздуха и бензина. Карбюратор как раз формирует состав топливной смеси.

Новые автомобили сегодня уже не выпускаются с карбюраторами в системе питания, на смену им пришли инжекторы, но востребованность среди автолюбителей сохранилась. Производство этих приборов продолжается во многих странах мира, в том числе РФ. В процессе эксплуатации эти приборы изнашиваются, теряются их регулировки, поэтому они нуждаются в обслуживании, регулировках, ремонте. Прежде чем начать разговор об этом, следует рассмотреть устройство этих приборов.

Устройство и принцип работы

Карбюраторы выпускаются нескольких типов, но наибольшее распространение получили два из них, это:

1. Поплавковые модели;
2. Игольчатые приборы.

Наибольшее распространение получили модели с поплавковой камерой, но хоть и редко, но встречаются изделия барботажного типа. В различные периоды производства ВАЗ 2107 устанавливались приборы разных марок, это могли быть карбюраторы типа Солекс или Озон. Попробуем разобраться в принципе их работы.

Устройство этих приборов примерно одинаково, имеются только незначительные отличия. В конструкции используются такие узлы:

• Поплавковая камера для бензина;
• Дроссельные заслонки;
• Заслонка, регулирующая поступление воздуха;
• Камеры для смешивания топлива с воздухом;
• Клапан холостого хода;
• Эконостат;
• Отсек для отвода картерных газов;
• Ускорительный насос;
• Жиклёры для подачи воздуха и топлива;
• Трубки для получения топливной эмульсии.

Также в устройстве этого прибора имеется несколько систем, это система обеспечения пуска двигателя с последующим его прогревом, система контролирующая холостой ход. Система для контроля уровня топлива в поплавковой камере, узел ускорительного насоса. Также работа этого прибора невозможна без смесительной камеры и эконостата.

При движении поршней в камере сгорания создаётся разрежение, которое всасывает из поплавковой камеры топливо. Бензин по каналам поступает в смесительную камеру где происходит его смешивание с воздухом. Пропускная способность жиклёров подобрана таким образом, чтобы соотношение количества поступающего воздуха к массе бензина равнялось примерно 15:1. Таким образом обеспечивается максимальная эффективность использования двигателя внутреннего сгорания.

По самым разным причинам могут быть нарушены заводские установки карбюратора, что приведёт к потере показателя мощности силового агрегата, увеличению расходования топлива. В таком случае многие автомобилисты обращаются за помощью по устранению возникших проблем к специалистам автомобильных центров. При желании эту работу можно легко выполнить самостоятельно.

Настройка

Перед тем как начать работу желательно более подробно познакомиться с типом используемого карбюратора на вашем автомобиле. Это нужно сделать для того, чтобы правильно подобрать ремонтный комплект прибора в случае необходимости. На корпусе средней части карбюратора имеется прикреплённая табличка с указанием его номера, он нужен для правильного выбора запасных частей. Настройки можно выполнить прямо на силовом агрегате или после его демонтажа.

В процессе эксплуатации автомобиля на корпусе карбюратора скапливаются различные наслоения из пыли, грязи, моторного масла, поэтому его следует тщательно очистить. Этой процедуре будет мешать корпус воздушного фильтра, который потребуется снять. В первую очередь отвинчивают ключом на 10 три гайки на крышке корпуса воздушного фильтра. Их вместе с шайбами снимают, после этого можно убрать крышку вместе с воздушным фильтром. Сам корпус удерживается четырьмя гайками под ключ на 8.

Когда гайки будут отвинчены, корпус вместе со шлангами отвода картерных газов снимают. Карбюратор можно начать очищать без снятия с мотора. Для этого можно воспользоваться химическими средствами для очистки двигателя, керосина, других моющих средств. Процесс пройдёт значительно быстрее, если двигатель будет горячим. Обычно моющие средства выпускаются в виде аэрозолей, что облегчает их нанесение на загрязнённые участки. Если используется керосин, его наливают в пластиковую бутылку, в пробке которой имеется небольшое отверстие.

Не применяйте для мойки растворители, они могут привести к повреждениям деталей из пластика или технической резины.

Как выполняют регулировки прибора

Регулировка карбюратора производится в несколько этапов:

1. Проверка работоспособности воздушной заслонки;
2. Измерение уровня топлива в поплавковой камере;
3. Проверка производительности ускорительного насоса;
4. Очистка топливных и воздушных жиклёров;
5. Регулирование оборотов холостого хода двигателя.

Нельзя сказать, что это все виды регулировок, могут быть и другие, это зависит от типа карбюратора, срока его службы, других причин.

О проверке воздушной заслонки

Это выполнить своими руками легко. Вытяните ручку подсоса на себя до отказа и посмотрите в каком состоянии находится воздушная заслонка. Она должна полностью перекрывать диффузор первичной камеры карбюратора без зазоров. Прокрутите несколько секунд коленчатый вал двигателя стартером, при возникновении вспышек в цилиндрах она должна отклонятся и открывать доступ воздушной смеси.

Проблемы с заслонкой могут возникнуть из-за неправильной установки троса её привода, неисправности телескопической тяги, маслянистых отложений на стенках диффузора.

Как проверить уровень топлива в поплавковой камере

Для выполнения этой операции нужно снять верхнюю крышку прибора. Проверить уровень можно двумя способами, это измерением расстояния от поплавка до крышки, или глубиномером штангенциркуля уровня топлива в поплавковой камере карбюратора.

Измеряем расстояния от поплавка до крышки.

Расстояние от поплавка до крышки должно быть в пределах 6-7 мм, при этом игольчатый клапан должен перекрыть поступление топлива. Это легко можно проверить, если подуть в патрубок в верхней крышке. Это расстояние устанавливают подгибанием язычка на поплавке. Если канал не перекрывается, следует поменять игольчатый клапан. Глубиномером измеряют уровень топлива сразу после остановки мотора, он должен быть на уровне равном примерно 17 мм. Его также устанавливают подгибанием язычка поплавка.

Ускорительный насос и его проверка

Такую проверку проводят при наличии топлива в карбюраторе. Для этого нужно сделать несколько нажатий педали газа и одновременно наблюдать за «клювиком» в диффузоре вторичной камеры. Из него должна выплеснуться, струя бензина.

Выворачиваем распылитель.

Если струя не появилась, распылитель следует вывернуть, как показано на фотографии, затем его продуть. Если при снятом распылителе снова нажать на педаль газа, в его канале должно появиться топливо. Снимать распылитель нужно осторожно, чтобы не потерять медную прокладку. Отсутствие бензина в канале распылителя может быть обусловлено нарушением герметичности диафрагмы насоса.

Чтобы её проверить следует отвернуть крестообразной отвёрткой четыре винта на крышке и снять её с корпуса. Также следует соблюдать осторожность, чтобы не потерять пружину. Ремонтировать диафрагму не следует, её просто меняют новой деталью.

На фотографии стрелками показаны винты крепления крышки ускорительного насоса.

Немного о проверке жиклёров

Применение бензина низкого качества может привести к засорению топливных и воздушных жиклёров.

Иногда при снятой верхней крышке карбюратора можно увидеть осадок в поплавковой камере. Он может легко попасть в топливные каналы и закрыть доступ бензина. Пользуясь насосом для подкачки шин или компрессором их можно продуть. В продаже имеется аэрозоль для жиклёров. Трубочку от банки с аэрозолем вставляют поочерёдно в жиклёры и промывают их. Проверяя жиклёры в поплавковой камере нельзя их менять местами, это приведёт к увеличенному расходу топлива.

Если это не помогло или отсутствует аэрозоль для очистки карбюратора, жиклёры выворачивают из установочных гнёзд для промывки. В качестве промывочной жидкости лучше всего использовать растворители 646 или 647. Если в них окунуть на некоторое время жиклёры, они растворять все наслоения в отверстиях этих деталей. Этой же процедуре подвергают эмульсионные трубки карбюратора. Достать их можно ручкой тонкого надфиля или другого подходящего по диаметру стержня.

Процедуре очистки подвергают воздушные жиклёры первичной и вторичной камер. Для этого отвёрткой с плоским лезвием по бокам выворачивают бронзовые винты полые внутри. В них вставлены воздушные жиклёры. Они легко вынимаются из своих посадочных мест для продувки или промывки. Обычно они имеют одинаковые тарированные размеры, поэтому перепутать их невозможно.

На фотографии виден один из двух винтов с воздушным жиклёром.

Не применяйте ветошь для протирки жиклёров и других деталей карбюратора. Оставшиеся ворсинки могут в дальнейшем создать проблемы при эксплуатации машины.

Как регулируют холостой ход

Большинство водителей именно этой операцией завершают этап регулировочных работ с карбюратором. Для этого в нижней части этого прибора имеется два винта, которыми регулируется количество и качество топливной смеси. Как правило, завод изготовитель производит настройки прибора, после чего на эти винты напрессовывают предохранительные втулки. После их установки винт можно провернуть лишь незначительно. Для выполнения регулировок эти втулки следует удалить. При выполнении регулировочных работ на СТО по окончании работ такие втулки устанавливают повторно. Для регулирования оборотов холостого хода имеется два винта.

На фотографии отвёрткой вворачивают винт качества топливной смеси, а рядом с трубками виден винт количества смеси.

Рассмотрим более подробно порядок выставления нужных оборотов холостого хода двигателя. Эту операцию выполняют следующим образом:

1. Винтом, который регулирует количество смеси, выставляют по тахометру примерно 850 – 900 оборотов/минуту;
2. Вращением винта качества добиваются максимальных оборотов двигателя;
3. Вращением винта количества смеси снижают обороты до 950 – 1035 оборотов/минуту;
4. Такие манипуляции с винтами проводят несколько раз до тех пор, пока при вращении винта качества будет происходить только снижение числа оборотов двигателя;
5. Винтом качества добиваются номинальных оборотов;
6. Проводится проверка работы мотора на холостом ходу, при резком нажатии педали газа. Работа силового агрегата должна быть ровной, без троения, провалов.

Может случиться так, что вращением винтов не удаётся изменить число оборотов двигателя. Это может быть из-за чрезмерного зазора между диффузором и дроссельной заслонкой. Этот зазор выставляют винтом, который находится рядом с винтом качества топливной смеси.

Видео о регулировке карбюратора

Что ещё следует знать

В топливном патрубке карбюратора установлен сетчатый фильтр для очистки поступающего бензина, который периодически следует промывать. Некоторые владельцы устанавливают дополнительный фильтр до бензонасоса, или между насосом и карбюратором.

Иногда обороты холостого хода «плавают», это может быть вызвано пропуском «лишнего» воздуха через прокладку в экономайзере принудительного холостого хода, которую нужно заменить. Некоторое время автомобилем можно пользоваться, если вставить между конусом клапана и корпусом клапана пружину подходящего диаметра, после чего установить обороты холостого хода.

«Пропажа» оборотов холостого хода может произойти после отказа электромагнитного клапана. Часто это может произойти после засорения жиклёра наконечника этого клапана, после его очистки работоспособность восстанавливается.

Пожалуйста поставьте оценку статье

Загрузка…

asonline.ru

Настройка карбюратора ВАЗ 2107

Работа двигателя вашего автомобиля, прежде всего, зависит от того, чем питается этот самый двигатель. А если быть точнее, то от того, какой будет воздушно-топливная смесь. И тут очень важно, чтобы правильный объем воздуха смешивался с определенным количеством топлива. Ведь если пропорции соблюдены, то двигатель будет выдавать максимальную мощность при относительной экономичности. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь именно карбюратор отвечает за смешивание топлива с воздухом.

Есть несколько способов, как это сделать, в зависимости от используемой разновидности карбюратора. Они бывают мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к типу поплавковых.

Схема карбюратора

Если вы желаете увеличить срок службы мотора, а также его КПД, то следует обратить должное внимание на состояние и регулировку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Первое, что вам придется сделать перед тем, как приступить к регулировке карбюратора на вашем авто – узнать, какая модель стоит на нем:

• Наличие вакуум-корректора зажигания свидетельствует о том, что у вас двигатель ВАЗ 2103/2106 и карбюратор модификации 2107-1107010-20.
• Если у вас движок от «шестерки», но корректора нет, то у вас карбюратор модификации 2107-1107010-10.

Симптомы неисправности

Чтобы решить проблему, необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

1. Тяжело заводится двигатель, продолжительное время может «чихать».
2. Во время нажатия на газ, могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
3. Тяжелый и долгий разгон, как бы вы на газ не давили.
4. Ненормальная «прожорливость» двигателя (большой расход).

Машина может плохо разгоняться

В случае если вы начали наблюдать один или более признаков из этого списка, то вам следовало бы заняться регулировкой карбюратора.

Лучшее качество регулировки вы получите, если снимите карбюратор с машины. Во время работы не следует использовать для чистки жиклеров шерстяную, ворсистую ткань и разного рода проволоки.

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Регулировка пускового устройства

Обязательным этапом в настройке карбюратора является регулировка пускового устройства, ведь с его помощью заводится холодный двигатель. При этом в воздушно-топливную смесь может подаваться в несколько раз больше бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 составляет 1500 об/мин, что соответствует работе двигателя в холостом режиме.

Ниже приведена схема пускового устройства:

Схема пускового устройства

Принцип работы пускового устройства таков, что когда вы тянете за подсос, вы активизируете его, в то же время:

• трос тянет за трехплечий рычаг и, поворачивая против часовой стрелки, взводит его;
• телескопическая тяга тоже двигается, вращая заслонку воздушного канала посредством рычага;
• другое плечо трехплечего рычага воздействует на ось заслонки дросселя первой камеры;
• воздушная заслонка оказывается в закрытом положении, а дроссельная – немного приоткрыта и имеет пусковой зазор.

Решившись отрегулировать пусковое устройство, в первую очередь снимите карбюратор, затем:

1. Поверните рычаг заслонки воздушного потока таким образом, чтобы она была полностью закрыта. В этом положении устройство взведено.
2. Переверните карбюратор. Замерьте зазор между канальной стенкой и краем дроссельной заслонки. В правильно отрегулированном карбюраторе, он в диапазоне 0,85–0,9 мм. Чтобы это проверить, можете использовать щуп.
3. Если зазор не соответствует норме, исправьте его, подогнув тягу рычага дроссельной заслонки.

Измерение зазора пусковой заслонки

После регулировки этого зазора, переходите к зазору «А». Это расстояние между воздушной заслонкой и стенкой:

1. Закройте заслонку, взведя пусковое устройство.
2. Для того чтобы создать условия разряженного воздуха, втопите шток.
3. Шток потянет за собой тягу прорези, вследствие чего появляется щель между стенкой и краем заслонки.
4. В правильно отрегулированном пусковом устройстве зазор «А» находится в диапазоне 5–5,4 мм.
5. В случае если он не входит в этот диапазон, его нужно отрегулировать. Для этого нужно крутануть регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как браться за регулировку холостого хода необходимо позаботиться, чтобы двигатель был разогрет до рабочей температуры, при этом зажигание должно быть исправно:

• Поднимите обороты до максимальной частоты. Для этого следует открутить винт качества. Смесь становится «богатой».
• Повысьте обороты еще больше, подкручивая против часовой стрелки винт количества смеси.
• Проверьте, поднимаются ли обороты еще выше, крутя в разные стороны винт качества, не изменяя положение винта количества. Если обороты выросли, то повторите предыдущие два пункта еще раз;
• Найдя необходимое положение винта количества, не трогая его, выставьте при помощи винта качества обороты в диапазоне 850–900 об/мин.

Регулировка холостого хода

Это очень простой, но удобный способ регулировки. Вы можете ориентироваться на показатели электронного тахометра, слуховые ощущения, а также на показания тахометра на приборной панели.

Далее необходимо заняться регулировкой привода воздушной заслонки. Если этого не сделать, то автомобиль будет глохнуть. Для этого вам понадобится простая отвертка и ключ на 7.

• До упора утопите подсос.
• В этом случае воздушная заслонка во вторичной камере будет в вертикальном положении.
• В случае когда заслонка не до конца открыта, ее необходимо отрегулировать.
• Чтобы сделать это, ослабьте винт фиксации тяги привода заслонки, она встанет вертикально, после чего затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить данный привод, иначе автомобиль будет иметь худшую скоростную динамику. Для того чтобы его настроить, вам потребуется напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как правильно регулировать:

• Первым делом утопите до упора «подсос».
• Напарник должен выжать газ в пол. Дроссельная заслонка в этом случае при корректной настройке поднимется вертикально. Посветите фонариком, чтобы убедиться в этом.
• Пусть напарник отпустит педаль газа, одновременно с этим заслонка без зазоров закроет первичную камеру.
• Если заслонка не до конца открылась или закрылась, то необходимо будет отрегулировать длину тяги привода.
• Снимите тягу, измерьте ее длину. Она должна быть ровно 80 мм. Если есть несоответствие, то подтяните контргайки так, чтобы установить нужную длину.

Схема привода дроссельных заслонок

Стоит отметить, что есть еще ряд операций с карбюратором, но проведя вышеописанные действия, вы избавитесь от большинства проблем с воздушно-топливной смесью. В случае если у вас более серьезные неполадки, лучше будет обратиться к специалисту по этому вопросу. Как правило, выполнения предложенных инструкций хватает для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Как отрегулировать карбюратор ВАЗ-2107

Введение

Сегодня значительный перевес по численности на отечественных дорогах имеют иномарки, пусть даже некоторые из них собраны или произведены в России. Но есть и ярые приверженцы отечественного автопрома, которые предпочитают старый добрый ВАЗ всякой европейской машине. Благо, в ремонте ВАЗа нет ничего архисложного и большинство ремонтов можно выполнить самостоятельно.

Многие владельцы ВАЗ 2107 хотели бы научиться регулировать карбюратор самостоятельно

ВАЗ 2107 имеет хороший спрос, ведь этот авто сочетает в себе и экономичность, и компактность и даже надёжность, хотя некоторые до сих пор так не считают. В ремонте и качестве топлива она не прихотлива, многое из ремонтных работ можно выполнить самостоятельно. Подобное касается и карбюраторов, хотя некоторых малоопытных водителей может напугать и смутить такое понятие, как регулировка карбюратора ВАЗ 2107, тем более если выполнять это самому.

На старые автомобили ВАЗа устанавливались карбюраторы фирм Вебер, Озон и Солекс. Правильно настроенный карбюратор одной из этих фирм служил довольно и с течением времени, с далёких союзных времён, популярность данных агрегатов не только не снизилась, она наоборот, увеличилась. Однако, ничего не вечно и карбюраторы также выходят из строя, загрязняются, требуют ремонта. Для автолюбителя это дополнительные затраты. Поэтому рассмотрим процесс самостоятельного ремонта карбюратора ВАЗ 2107, а также последующую его настройку.

Что такое карбюратор

Перед началом каких-либо работ нужно разобраться, что представляет собой такое устройство, как карбюратор и для чего оно, вообще, нужно.

По своей работе агрегаты всех фирм одинаковы, их основная задача — создавать топливно-воздушную смесь, производя смешивание в определённых пропорциях топливо и воздух. После смешения воздушно-топливная смесь отправляется в камеру сгорания, где впоследствии происходит детонация.

Сами же карбюраторы могут быть нескольких видов:

• Поплавковый — один из самых популярных и распространённых в автомобилях марки ВАЗ;
• Игольчатый;
• Барботажный — встречается очень редко и не шибко поддаётся ремонту.

В частности, на ВАЗ 2107 устанавливаются карбюраторы марки Озон. Однако, одной марки знать мало, нужно ещё знать модификацию устройства, дабы грамотно выполнить настройку карбюратора на ВАЗ 2107.

Правильная регулировка карбюратора ВАЗ 2107

• На первом этапе производится полный осмотр всех деталей, далее они отмываются и очищаются от грязи и прочих элементов;
• Сетчатый фильтр снимается и моется поплавковая камера;
• Затем очищаются воздушные жиклёры;
• На последнем этапе регулируются такие элементы, как поплавковая камера, пусковой механизм и система холостого хода.

Необходимо сделать замечание, что все эти операции выполняются без снятия самого карбюратора.

После настройки элементов нужно проверить сетчатый фильтр. Он находится перед входом в поплавковую камеру. Проверяется сетчатый фильтр не реже, чем 60 тысяч километров пробега.

Проверка сетчатого фильтра

Для его проверки нужно с помощью рукоятки подкачки топлива заполнить поплавковую камеру топливом. После этого станет визуально доступно, как запорный клапан запирается. Далее нужно отодвинуть крышку фильтра и снять сам клапан. Он должен быть тщательнейшим образом вымыт в растворителе, а затем идеально высушен.

Если в период нагрузок двигатель начинает вести себя некорректно, неожиданно появляются потери мощности либо провалы, а также машина не вовремя реагирует на педаль газа — скорее всего0 здесь проблема в системе подачи топлива. Проблема также может быть в неисправности сетчатого фильтра.

Во время очистки поплавковой камеры протирать дно не следует ворсистой мягкой тряпкой, дабы никакие частицы ткани не оставались. Если что-то останется — могут засориться жиклёры будут дополнительные проблемы.

Продувку камеры лучше производить с резиновой шприцовкой, а окончательную просушку — сжатым воздухом.

С помощью резиновой груши нужно ещё проверить герметичность запорной иглы. Сила давления груши сопоставима по показателям с давлением в топливном насосе во время работы всех агрегатов. При установке карбюраторной крышки нужно проверить положение поплавков, чтобы они находились в верхнем положении. При закрытии крышки может ощущаться сопротивление — это нормальное явление, но после закрытия коробки нужно внимательно прослушать карбюратор при работающем двигателе на предмет утечки воздуха. При обнаружении утечки крайне рекомендуется произвести замену иглы и корпуса запорного клапана.

Регулировка поплавковой системы на карбюраторах ВАЗ 2107

Для регулировки поплавковой системы карбюратора нужно выполнить некоторые манипуляции:

Проверить в каком положении находится поплавок. Если есть необходимость, нужно произвести выравнивание кронштейна-держателя. Он отвечает за корректное и плавное опускание поплавка в камеру сгорания;

Дальнейшую регулировку нужно производить с закрытым игольчатым клапаном. Для этого открывается крышка камеры, отодвигается поплавок и с небольшим усилием натягивается язычок кронштейна. Основная цель — добиться необходимого расстояния между прокладкой карбюраторной крышки и поплавком. Оно должно составлять около 6-7 миллиметров.

При открытом игольчатом клапане зазор между поплавком и иголкой не должен превышать пятнадцать миллиметров.

Подобные манипуляции с поплавковой системой можно проводить как на разобранном карбюраторе, так и без разбора автомобиля.

Регулировка пусковой системы карбюратора ВАЗ 2107

Для регулировки пусковой системы необходимо демонтировать воздушный фильтр, завести автомобиль и подтянуть на себя рычаг подсоса.

Затем открыть воздушную заслонку на треть и на полторы-две минуты установить обороты в пределах от 3200 до 3600.

После данных манипуляций заслонка закрывается, и частота вращения устанавливается на 300 меньше, по сравнению с начальной.

Регулировка системы холостого хода на карбюраторе ВАЗ 2107

Для регулировки холостых оборотов нужно хорошо прогреть двигатель, затем с помощью винта качества выставить предельное число оборотов, а затем выставить значение на сто оборотов в минуту выше нормы. После этого с помощью того же винта качества производится при запущенном двигателе регулируется значение оборотов. Такое своеобразное программирование может сработать не с первого раза, но, как показывает практика, все работает.

Подведём итоги

Ремонт любого автомобиля собственноручно экономит не только финансовые ресурсы, но и позволяет более качественно произвести любую настройку, ведь редкий водитель сделает что-то некачественно для своей ласточки. Даже вопрос о том, как отрегулировать карбюратор на ВАЗ 2107, решается самостоятельно, не то что более простые и незначительные ремонты. Любите свою «ласточку», и она будет вам служить верой и правдой долгое время.

Регулировка карбюратора ВАЗ 2107

Различные модификации карбюраторов ВАЗ-2107 устанавливались на определённые модели, а именно:

ВЗ или воздушная заслонка оснащена пусковым диафрагменным механизмом для запуска ХХ. Ускорительный насос выполнен по типу диафрагменного устройства, оборудованного механическим приводом. Он обеспечивает подачу топлива в камеру. Крепление карбюратора реализовано через четыре шпильки впускного трубопровода.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и настройка карбюратора ВАЗ-2107, осуществляется на базе тарировочных параметров, в которых заложены все необходимые данные. Специалисты рекомендуют выполнять настройку 1 раз в 6 месяцев. Фактически эта процедура является плановым техническим обслуживанием этого устройства.

чистка и мойка изделия снаружи;

контроль состояния механизмов и отдельных элементов;

промывка (чистка) сетчатого фильтра;

промывка (чистка) поплавковой камеры;

промывка (чистка) топливных и воздушных жиклёров.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Регулировка уровня топлива в карбюраторе

Чтобы проконтролировать, а при необходимости настроить заданный уровень бензина в ПК (поплавковой камере), предварительно следует подготовить специальный тарировочный шаблон размером 6,5 х 14,0 мм из картона.

Сначала аккуратно снимем крышку карбюратора и помещаем её вертикально таким образом, чтобы рычаг поплавка не давил, а только касался шарика подгруженного клапана. Под поплавок подкладываем шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно это расстояние измерить штангенциркулем или обычной линейкой. Величина зазора должна быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанной величине, следует откорректировать его путём осторожного подгибания держателя ИК (игольчатого клапана).

Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка. Для этого осторожно отодвигаем поплавок от корпуса крышки и измеряем расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

Если настройка карбюратора выполнена правильно, ход поплавка будет 8 ±0,25 мм.

Настройка ПУ

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.

Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.

Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.

Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Как правильно настроить карбюратор на ВАЗ-2107

В конструкции автомобилей ВАЗ-2107 применяются барботажные, мембранно-игольчатые и поплавковые карбюраторы, главным предназначением которых является приготовление и правильное распределение топливно-воздушной смести. Последнее устройство встречается наиболее часто, поэтому в данной статье мы подробно опишем процесс его настройки, дадим полезные рекомендации, позволяющие устранить имеющиеся проблемы с запуском двигателя и его бесперебойной работой.

Конструкция поплавкового карбюратора

Как настроить карбюратор на автомобиле ВАЗ-2107? Чтобы дать исчерпывающий ответ на этот вопрос, необходимо досконально знать устройство данного узла – это позволит производить вполне осознанные действия и добиваться наилучших результатов регулировки.

Состоит конструкция карбюратора из нескольких основных элементов:

• система дозирования топливно-воздушной смеси, главным компонентом которой является камера с установленными в ней жиклерами воздуха и топлива, распылителем, диффузором и колодцем, а также эмульсионной трубкой;
• поплавковая камера, в которую по специальному каналу подается горючее;
• полностью независимая система настройки и поддержки холостого хода двигателя;
• эконостат, предназначенный для обогащения топлива определенным количеством воздуха и существенного снижения его расхода;
• отделение карбюратора, через которое отводятся картерные газы;
• дроссельная заслонка;
• переходная система между поплавковой и дозирующей камерами.

Для настройки карбюратора используются специальные винты, которые нужно подкручивать в одну или другую сторону.

Именно об этом процессе мы подробно расскажем ниже.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

• удалить загрязнения с наружной части устройства, а также хорошо промыть его;
• выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
• очистить от загрязнений фильтрующие элементы;
• тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

• настройка поплавкового механизма;
• отладка устройства, предназначенного для запуска двигателя;
• регулировка холостого хода.

Как настроить поплавковую камеру карбюратора

Первый этап является наиболее простым и дает возможность отрегулировать механизм поплавка. Для начала вам потребуется проверить его положение относительно крышки камеры и ее внутренних стенок. Если обнаруживаются какие-либо отклонения от нормы, их следует устранить, смещая крепежный кронштейн с небольшим физическим усилием.

После этого регулировка осуществляется таким образом:

• устанавливаем нужный забор между крышкой камеры и поплавком. В идеале он должен быть не более 1-2 миллиметров. Если выполнить настройку не удается, имеет смысл заменить вышедшую из строя иглу;
• устанавливаем требуемый промежуток между иглой и поплавковым механизмом. Он составляет 15 миллиметров. Настройка осуществляется при открытом игольчатом клапане.

Как настроить пусковое устройство карбюратора

Регулировка пускового устройства представляет собой гораздо более сложную задачу. Для ее решения без наличия соответствующего опыта вам потребуется полностью снимать карбюратор с двигателя, чтобы увеличить зазоры у заслоночных кромок для достижения нормальных показателей.

Если демонтировать устройство нет возможности, имеет смысл действовать в такой последовательности:

• хорошо прогреваем двигатель;
• воздушную заслонку приоткрываем примерно на треть;
• подгибаем тягу таким образом, чтобы добиться скорости вращения двигатель в 3200 оборотов в минуту;
• посредством специального винта регулируем обороты таким образом, чтобы скорость вращения была меньше приблизительно на 400 об./мин.

В процессе выполнения такой настройки необходимо закрывать отверстие под пробку, чтобы исключить разрежение воздуха под диафрагмой.

Регулировка холостого хода: последний этап настройки карбюратора

После настройки поплавковой камеры и отладки пускового устройства можно смело переходить к завершающему этапу, позволяющему отрегулировать холостой ход двигателя. Для этой цели в конструкции карбюратора предусмотрены так называемые количественный и качественный винты.

Как и в случае с отладкой пускового механизма, необходимо предварительно хорошо прогреть двигатель. После этого выполняем следующие действия:

• с помощью качественного винта устанавливаем максимальную скорость вращения двигателя;
• переходим к винту количества. Используя его, необходимо уменьшить скорость примерно на 100 оборотов в минуту. После этого запускаем силовой агрегат и продолжаем крутить винт, чтобы добиться оптимального уровня оборотов двигателя.

Правильная регулировка холостого хода дает возможность добиться стабильной работы мотора, а также исключить возможные сбои и отказы. Если же ваша цель заключается еще и в увеличении мощности, можно внести ряд изменений в конструкцию штатного карбюратора или заменить его на устройство типа Солекс, которое функционирует эффективнее.

Для тюнинга карбюратора осуществляются такие работы, как извлечение пружины с вакуумного привода, монтаж более производительных воздушных и топливных жиклеров, а также установка нового диффузора с маркировкой 4,5 (вместо стандартных 3,5). Столь простая модификация дает возможность значительно улучшить работу как самого устройства, так и двигателя авто.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Карбюратор ВАЗ 2107: самостоятельная регулировка и настройка

Для корректной работы двигателя в любом режиме необходима правильная регулировка карбюратора ВАЗ 2107. Устройство не самое простое, но с его настройкой справится даже неспециалист, если знать принцип работы систем и алгоритм действий. ВАЗ 2107, как и любой карбюраторный автомобиль, чувствителен к качеству топлива, поэтому время от времени карбюратор требует коррекции пропускной способности каналов и зазоров.

Готовим карбюратор к регулировке

ВАЗ 2107 — на фото — автомобиль карбюраторный и чувствителен к качеству топлива, потому иногда нуждается в коррекции пропускной способности каналов и зазоров

Если двигатель запускается и стабильно работает на любых оборотах и под любой нагрузкой, едва ли понадобится точная регулировка. Как правило, это необходимо делать в тех случаях, когда потребление двигателем топлива переваливает за номинальные значения, когда мотор тяжело запускается, появляются провалы в переходных режимах работы, при резком разгоне. Отсутствие или нестабильность холостых оборотов также лечится регулировкой или чисткой каналов и полостей.

Иногда бывают ситуации и яркие симптомы того, что необходима регулировка угла опережения зажигания или регулировка клапанов ВАЗ 2107, а карбюратор может быть вполне исправным. Поэтому регулировать его стоит только тогда, когда есть уверенность в исправности системы зажигания, точности установки тепловых зазоров клапанов, после проверки работоспособности бензонасоса, хорошей компрессии в каждом из цилиндров.

Регулировка может не принести результатов, если карбюратор засорен или имеет явные неисправности механического характера, течи. Поэтому необходим тщательный осмотр и оценка внешнего состояния устройства. К регулировке и настройке приступают только тогда, когда все эти условия выполнены.

Проверка и настройка поплавковой камеры

Прежде чем проверить и настроить карбюратор на ВАЗ 2107, необходимо снять воздушный фильтр вместе с корпусом. А заодно и проверить его состояние, поскольку забитый пыльный фильтр сильно ограничивает доступ воздуха в двигатель, а это также может повлиять как на пропорции рабочей смеси, так и на работу карбюраторных периферийных систем. Когда фильтр и корпус демонтированы, откручивают крышку карбюратора и получают доступ к большинству жиклеров, поплавковой камере и диффузорам первичной и вторичной камеры. Для начала выкручивают пробку сеточки-фильтра в нижней части крышки возле штуцера подачи горючего. Сеточку аккуратно прочищают, отмывают, моют и внутреннюю полость резьбовой пробки, контролируют состояние алюминиевой или бронзовой уплотнительной прокладки.

Во время чистки внутренних полостей карбюратора необходимо придерживаться важных правил. Во-первых, крайне нежелательно проводить очистку ворсистой или жёсткой ветошью, поскольку ворс может запросто забить каналы и жиклёры. Во-вторых, при механической очистке каналов и жиклеров ни в коем случае нельзя использовать металлические предметы. Они могут безвозвратно нарушить пропускную способность калиброванных отверстий, тогда корректно отрегулировать карбюратор ВАЗ 2107 не получится. Жиклеры чистят только деревянными щепками, а в идеале — сжатым воздухом или специальными жидкостями для очистки. Таким же методом чистится конусный клапан и его гнездо.

Видеосоветы по настройке стабильного холостого хода

Перед тем как отрегулировать уровень горючего в карбюраторе, необходимо убедиться в том, что поплавок целый, не имеет механических повреждений и не пропускает бензин, не тонет в нем. В противном случае латунный поплавок заменяют. Регулировка поплавка производится изменением угла расположения упорных язычков. Завод рекомендует соблюдать такие зазоры — при закрытом игольчатом клапане расстояние от корпуса поплавка до прокладки крышки карбюратора должно быть 6,5 мм. При этом максимальный свободный ход корпуса поплавка должен быть не более 8 мм, а расстояние до прокладки в крайнем положении должно быть в пределах 14-14,5 мм. Этих значений добиваются подгибанием упорных язычков. Проверяют работу поплавка и конусного клапана подачей бензина при установленной крышке с последующим контролем уровня горючего в камере.

Настройка и проверка системы запуска

Обслуживание и настройка системы запуска сводится к прочистке канала подвода разряжения в центральной части карбюратора, проверка зазоров и хода воздушной заслонки, проверка работоспособности вакуумного привода обратного хода воздушной заслонки, пусковых зазоров заслонки первичной камеры. При закрытой воздушной заслонке система рычагов должна приоткрыть топливную заслонку на 0,8-0,9 мм.

Второй важный зазор — между воздушной заслонкой и стеной первичной камеры. При закрытой заслонке этот зазор должен составлять около 5-5,5 мм. Регулируется он винтом, который находится под латунной резьбовой заглушкой на корпусе вакуумного регулятора положения воздушной заслонки. Проверка работоспособности системы пуска проводится при установленном воздушном фильтре и на холодном двигателе.

Настройка холостого хода

Перед настройкой холостого хода карбюратора система зажигания должна быть отрегулирована

Электромагнитный клапан установлен на корпусе карбюратора, он питается от 12 В, к нему подведен свой плюсовой провод, а минусом служит масса на корпусе клапана. Если есть подозрение в состоянии жиклера и работоспособности клапана, это проверяется довольно просто. Клапан выкручивается ключом на 13, отсоединяется провод питания, клапан извлекается из корпуса карбюратора. Сам жиклер промывается, в случае необходимости продувается сжатым воздухом. Электромагнитный клапан проверяется так: берут провод, подключают к клемме питания напряжение от плюсовой клеммы аккумулятора, корпус клапана устанавливают на минусовую клемму АКБ. При подаче напряжения на плюсовую клемму шток клапана должен втягиваться в корпус. Если этого не происходит, клапан меняют.

Настройка системы холостого хода карбюратора проводится только на полностью прогретом двигателе. В процессе участвуют два винта — винт с большой головкой отвечает за количество смеси, а регулировочный винт меньшего диаметра регулирует пропорции смешивания воздуха и горючего в режиме холостых.

Во время регулировки необходимо обратить внимание на упорный винт заслонки, так как правильно отрегулированный винт не даёт заслонке плотно контактировать со стенками первичной камеры. В положении, когда заслонка первичной камеры полностью закрыта, язычок оси дросселя должен упираться в упорный винт. Это необходимо для того, чтобы заслонка не разбивала стены первичной камеры в закрытом положении. Настроенный прогретый карбюратор должен держать холостых стабильно и ровно, а при увеличении оборотов педалью, переход с холостых не должен сопровождаться провалами и рывками.

Правильная регулировка карбюратора ВАЗ 2107 своими руками позволит избавиться от нестабильной работы мотора и сэкономит не только топливо, но время и нервы, особенно в холодное время года.

«

Отличная статья 0

smotri-dtp.ru

симптомы неисправностей, самостоятельный ремонт семерочного впрыска

Вазовская классика модель Жигули 2107 выпускалась на протяжении нескольких десятков лет и пользовалась популярностью у покупателей. Это надежный и простой в эксплуатации автомобиль, обслуживание которого не представляло особой сложности. Регулировка карбюратора ВАЗ-2107 может быть выполнена своими руками, что позволит сэкономить на обращении в специализированные мастерские.

Назначение карбюратора

Основное назначение карбюратора — это смешивание в нужных пропорциях воздуха и топлива, с дозированием подачи смеси бензина на холостом ходу и при движении под нагрузкой, во время холодного пуска и горячем моторе. В последующем такие агрегаты были модернизированы, а в девяностых годах прошлого века практически полностью вытеснены инжектором с мощными форсунками. Конструктивно карбюратор на ВАЗ-2107 состоит из следующих элементов:

• топливного фильтра для тонкой очистки;
• трубки эконостата;
• заслонки и мембраны пускового устройства;
• штуцера и поплавка для подключения к бензиновой магистрали;
• игольчатого клапана.

На ВАЗ 2107 используется двухкамерный карбюратор, расположенный слева от двигателя. Сверху установлен круглый короб фильтра, от которого идёт прямой забор воздуха в силовой агрегат. В зависимости от модификации автомобиля использовался итальянский карбюратор Weber, а в последующем на машины стала устанавливаться его точная копия, которая получила название Озон. Она отличалась надежностью, простотой эксплуатации и легкостью регулировки.

Определить тип установленного на ВАЗ 2107 карбюратора не составит труда. Если на автомобиле имеется вакуум-корректорное зажигание, то это означает, что машина получила последний тип силового агрегата, в котором используется игольчатый клапан. Наличие на семёрке стандартного шестёрочного движка говорит о старой модификации с расположенными снизу регуляторами оборотов и обогащения смеси. Такому агрегату часто требуется установка обраток для правильной и стабильной работы мотора. Регулировка карбюратора дааз 2107 и Weber выполняется по стандартной технологии, различия состоят лишь в форме клапана и поплавочной камеры.

Основные симптомы неисправностей

В процессе эксплуатации транспортного средства могут появиться различного рода поломки карбюратора, в том числе автовладельцу требуется выполнять регулировку клапана и ускорительного насоса, обеспечивая оптимальный по своему составу впрыск топливно-воздушной смеси в камеры сгорания. К основным симптомам неисправности карбюратора относятся следующие:

• затруднения запуска двигателя;
• при нажатии педали газа отмечаются провалы мощности или рывки автомобиля;
• долгий и тяжёлый разгон;
• существенное увеличение показателей расхода топлива.

При появлении одного или сразу нескольких признаков неисправности автовладельцу необходимо настроить карбюратора на ВАЗ 2107 или проводить ремонт этого узла. Благодаря простой конструкции все работы можно выполнить самостоятельно, фактически в домашних условиях. Для этого не потребуются какие-либо специальные инструменты или автохимия для очистки топливной камеры от имеющихся загрязнений.

Регулировка поплавковой системы

Серьёзные нагрузки и постоянная мелкая дрожь приводят к нарушению работы поплавковой камеры. В итоге в двигатель в ВАЗ2107 попадает сверхобогащенная смесь или же, наоборот, топливо с малым содержанием бензина. Это приводит к проявлению заметной детонации, у автомобиля ухудшается тяга, что вынуждает вскрывать карбюратор и выполнять его регулировку. Благодаря простой конструкции впрыска, с такой работой справятся даже те автовладельцы, которые имеют отдалённое понятие об устройстве двигателя, ремонте и обслуживании техники.

Правильно отрегулированный карбюраторный поплавок имеет диапазон ходов с одной стороны 6,5 миллиметра, и с другой — 14 миллиметров. Чтобы правильно установить его положение, необходимо использовать специальный шаблон, который располагается в камере вертикально. Получить исходные значения хода можно, слегка сгибая язычок игольчатого клапана, после чего вновь проверяют зазоры у поплавка.

Аналогичным образом проводится регулировка с другой стороны. Нужно лишь помнить, что отклонение от крышки до упора должно составлять 14 миллиметров. При больших или меньших значениях подгибают крепление кронштейна, после чего вновь проводят проверку по шаблону.

Обслуживание пускового устройства

Ещё одним обязательным этапом настройки карбюратора на ВАЗ-2107 является обслуживание пускового устройства. Этот регулируемый механизм необходим для правильной подачи топлива и заведения холодного двигателя. Как только автоматика определяет низкую рабочую температуру силового агрегата в топливно-воздушную смесь подаётся большое количество бензина, что позволяет обеспечить уверенный пуск мотора с последующим удержанием нужных оборотов.

Стандартный показатель частоты пускового устройства составляет полторы тысячи оборотов в минуту, что равняется холостому режиму двигателя. При больших или меньших показателях могут появиться проблемы в работе силового агрегата. Машина плохо заводится, существенно увеличивается расход топлива, все технические жидкости долго выходят на свою оптимальную температуру.

Принцип работы пускового устройства следующий:

1. Тросик прикреплён к трехплечему рычагу, который он взводит, поворачиваясь против часовой стрелки.
2. Одновременно с тросиком двигается телескопическая тяга, которая открывает и закрывает заслонку воздушного канала.
3. Другое плечо рычага опирается на ось заслонки дросселя, отвечая за подачу в камеру топлива.
4. При закрытой воздушной заслонке дроссельная камера приоткрывается, обеспечивая получение насыщенной топливно-воздушной смеси.

Если по каким-либо причинам пусковое устройство не отрегулировано, появляются проблемы с оборотами, которые холодная машина не может стабильно держать. В камеру сгорания подаётся не обогащенная смесь, в результате чего двигатель глохнет, проработав лишь несколько секунд.

Для регулировки пускового устройства потребуется демонтировать карбюратор, для чего его скручивают с фиксирующих шпилек. Рычаг, управляющий заслонкой воздушного потока, поворачивается, полностью закрывая отверстие. С помощью щупа измеряют зазор между краем дросселя и канальной стенкой. Он должен составлять 0,85−0,9 миллиметра. Для такой проверки лучше всего использовать специальный мерный щуп. Регулировать зазоры можно, подгибая тягу у рычага дроссельной заслонки.

Также необходимо измерить и отрегулировать расстояние между стенкой и заслонкой. Для регулировки зазора у пускового устройства, оттягивают шток, создавая условия разряженного воздуха. Механизм потянет за собой тяги прорези, что позволит получить доступ к щели между заслонкой и стенкой. Величина зазора должна составлять 5−5,4 миллиметра. Чтобы отрегулировать этот диапазон потребуется крутить специальный винт, расположенный в нижней части карбюратора прямо под клапаном.

Восстановление холостого хода

Регулировка холостого хода на ВАЗ 2107 проводится на хорошо разогретом двигателе. Нужно убедиться, что зажигание исправно, и лишь в этом случае можно приступать к обслуживанию карбюратора. Такая работа выполняется следующим образом:

1. Поднимают обороты, после чего откручивают винт качества, делая смесь максимально обогащенной.
2. Откручивая винт качества смеси против часовой стрелки, повышают обороты двигателя на 500−600 единиц.
3. Замеряют положение винта частоты вращения, после чего опускают обороты до 900 в минуту.
4. Если двигатель начинает работать неровно, поворачивают расположенный рядом винт качества смеси, делая топливо более обогащенным.

Двигатель на выставленных 800−900 оборотах в минуту должен работать плавно, полностью исключается детонация. Весь сервис следует выполнять на исправном карбюраторе, а в бак заливают 92 бензин, который соответствует требованиям автопроизводителя.

Работа с приводом дроссельной заслонки

Если машина «тупит» при нажатии газа, ухудшилась динамика, появился увеличенный расход топлива, то необходимо отрегулировать привод дроссельной заслонки. Такая работа выполняется с напарником, который должен нажимать на педаль акселератора, поддерживая обороты двигателя на нужном уровне.

Для регулировки потребуются следующие инструменты:

• фонарик;
• штангенциркуль;
• плоская отвертка;
• ключ на восемь.

Вся работа выполняется на хорошо прогретом, но заглушенном двигателе. Это позволит правильно выставить обороты, исключив в последующем проблемы с мощностью и холостым ходом.

Алгоритм регулировки следующий:

1. До упора утапливают подсос.
2. Напарник за рулём должен на заглушенном двигателе выжать в пол педаль газа.
3. При правильной настройке дроссельная заслонка поднимается вертикально.
4. Необходимо подсветить ее фонариком, чтобы убедиться в отсутствии отклонений.
5. Педали газа опускается, после чего заслонка должна герметично закрыть первичную камеру.
6. При зазорах заслонки необходимо отрегулировать тягу привода.
7. Снимают и измеряют длину тяги, ее показатель должен составлять ровно 80 миллиметров.
8. Если есть несоответствия, подтягивают контргайками проушины, устанавливая нужную длину.

Проведя такую простейшую регулировку, можно улучшить работу двигателя, полностью будут решены проблемы с плавающими оборотами, мотор начнёт лучше откликаться на нажатие педали газа. Также при правильно отрегулированном семерочном карбюраторе уменьшается расход топлива, что сокращает затраты автовладельцев.

Отрегулировать карбюратор на ВАЗ 2107 можно самостоятельно, при этом потребуются лишь специальные мерные щупы, которые предлагаются в большинстве автомагазинов. Если же проведённая работа не дала какого-либо результата, следует обратиться в сервис. Мастера вскроют топливную систему и сам двигатель, определят имеющиеся у мотора неисправности и полностью отремонтируют агрегат, улучшив его эксплуатационные характеристики, сократив при этом показатель расхода топлива.

avto-zed.com

Как отрегулировать карбюратор ваз 2107 своими руками (видео) — Самостоятельный ремонт авто

Содержание:

Информация о том, как отрегулировать карбюратор ВАЗ 2107 станет полезной, в первую очередь, для водителей-владельцев карбюраторных автомобилей, которые еще только начинают изучать техническую часть своего транспортного средства. В любом случае, представленная ниже информация не станет лишней. И еще одно, что в самом начале стоит уяснить для себя: под техническим осмотром (ТО) карбюратора подразумевается регулирование его главных узлов, и выполнить это сможет самостоятельно практически каждый водитель.

Регулировка карбюратора 2107

Прежде всего, карбюратор нужно помыть и вычистить. Это важно уже даже по той причине, что с чистыми механизмами комфортнее работать, да и производительность устройства от этого только выигрывает. А конкретнее, — осуществляется промывка фильтровальной сетки, выполняется чистка камеры поплавка, жиклеров подачи воздуха и топлива.

Если брать в рассмотрение процесс настройки узлов в карбюраторе, в таком случае предстоит прибегнуть к следующим действиям:

• Отрегулировать механизм поплавка;
• Отладить устройство пуска;
• Наладить работу холостого хода.

Регулировка карбюратора своими руками

В самом начале следует выполнить важную, но довольно простую операцию – наладить работу поплавкового механизма. Весь технический процесс состоит из трех этапов:

1. Проверяется поплавок относительно его положения к крышке и стенкам камеры. Задача действия заключается в ликвидации имеющегося изъяна на кронштейне-держателе поплавка, от чего зависит его правильное погружение. Приложением механического усилия выравнивается кронштейн для установки поплавка в правильное положение.

2. Регулировочный процесс при условии пребывания игольчатого клапана в положении «закрыто». Осуществляется поворот крышки, она устанавливается вертикально, поплавок отставляется в сторону, и аккуратно выравнивается язычок кронштейна через хвостовик, имеющий взаимосвязь с запорной иглой. Задача заключается в том, чтобы установить определенное значение зазора между двумя элементами – прокладкой крышки и поплавком, который бы составлял от 6 до 7 миллиметров. При положении шарика, погрузившегося в иглу, размер зазора должен быть от 1 до 2 миллиметров. При большем его значении, скорее всего, неисправна игла: либо западает шарик, либо его зажимает сама игла.

3. Регулирование при положении, когда клапан находится в открытом состоянии. Выполняется полное отведение поплавка. Пространство между игольным седлом и поплавком должно составить 15 мм.

Обеспечить настройку устройства пуска в карбюраторе, выполняя ремонт ВАЗ 2107 своими руками, можно обратившись к двум способам:

1. Карбюратор снимается с машины, а регулировочные мероприятия осуществляются по зазорам у заслоночных кромок. Подгибается рычажная тяга, отвечающая за регулирование пуском и тяга рычага, находящегося на оси заслонки (касается первичной камеры). Если задача заключается в том, чтобы увеличить пространство зазора, тяга должна находиться в распрямленном состоянии, а чтобы его уменьшить, напротив, ее нужно согнуть.

Если рычаг пуска находится в крайнем левом положении, дроссельная заслонка вверху у кромки должна иметь зазор от 0,7 до 0,9 миллиметров. Зазор воздушной же заслонки у кромки должен находиться в диапазоне 5 -5,5 миллиметров. Для регулирования используется винт, находящийся на крышке диафрагмы.

2. Карбюратор находится на своем месте в автомобиле, а во время регулирования берется в учет показатель частоты вращения коленвала. Осуществляется снятие фильтра очистки воздуха и вытягивание подсоса. Далее выполняются следующие действия:

• Полностью прогревается мотор;
• Приоткрывается заслонка воздуха, ориентировочно на 1/3;
• Подгибается тяга, ориентировочно до 3200 об/мин;
• Отпускается заслонка, и регулированием винта устанавливаются обороты (примерно на 400 об/мин меньше по сравнению с исходными). Во время регулировочного процесса, чтобы не создавалось разряжение под диафрагмой, отверстие для пробки нужно закрывать.

Ниже вы можете просмотреть видео о том, как правильно настроить карбюратор на ВАЗ 2107 своими руками.

Регулировка холостого хода карбюратора 2107

Цель этих действий – настроить работу мотора при минимальном расходе топлива и выделении СО.

Двигатель прогревается до рабочей температуры. Винтом качества устанавливается минимальный показатель холостого хода.

Далее регулировкой винта количества холостые обороты увеличиваются по сравнению с обычной частотой на 100-150 об/мин. В свою очередь, поворачивая винт качества, их следует снизить на тот же показатель до стабильных параметров.

Рекомендация от мастеров: для максимально продолжительной поддержки карбюратором параметров расхода топлива, предусмотренных на заводе, его технический осмотр следует проводить не менее одного раза в год.

Ниже вы можете просмотреть видео о том, как самостоятельно настроить холостой ход на карбюраторе ВАЗ 2107.

100-avto.ru

Как настроить карбюратор на ВАЗ-2107: какие винты крутить?

В конструкции автомобилей ВАЗ-2107 применяются барботажные, мембранно-игольчатые и поплавковые карбюраторы, главным предназначением которых является приготовление и правильное распределение топливно-воздушной смести. Последнее устройство встречается наиболее часто, поэтому в данной статье мы подробно опишем процесс его настройки, дадим полезные рекомендации, позволяющие устранить имеющиеся проблемы с запуском двигателя и его бесперебойной работой.

Конструкция поплавкового карбюратора

Как настроить карбюратор на автомобиле ВАЗ-2107? Чтобы дать исчерпывающий ответ на этот вопрос, необходимо досконально знать устройство данного узла – это позволит производить вполне осознанные действия и добиваться наилучших результатов регулировки.

Состоит конструкция карбюратора из нескольких основных элементов:

• система дозирования топливно-воздушной смеси, главным компонентом которой является камера с установленными в ней жиклерами воздуха и топлива, распылителем, диффузором и колодцем, а также эмульсионной трубкой;
• поплавковая камера, в которую по специальному каналу подается горючее;
• полностью независимая система настройки и поддержки холостого хода двигателя;
• эконостат, предназначенный для обогащения топлива определенным количеством воздуха и существенного снижения его расхода;
• отделение карбюратора, через которое отводятся картерные газы;
• дроссельная заслонка;
• переходная система между поплавковой и дозирующей камерами.

Для настройки карбюратора используются специальные винты, которые нужно подкручивать в одну или другую сторону.

Именно об этом процессе мы подробно расскажем ниже.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

• удалить загрязнения с наружной части устройства, а также хорошо промыть его;
• выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
• очистить от загрязнений фильтрующие элементы;
• тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

• настройка поплавкового механизма;
• отладка устройства, предназначенного для запуска двигателя;
• регулировка холостого хода.

Как настроить поплавковую камеру карбюратора

Первый этап является наиболее простым и дает возможность отрегулировать механизм поплавка. Для начала вам потребуется проверить его положение относительно крышки камеры и ее внутренних стенок. Если обнаруживаются какие-либо отклонения от нормы, их следует устранить, смещая крепежный кронштейн с небольшим физическим усилием.

После этого регулировка осуществляется таким образом:

• устанавливаем нужный забор между крышкой камеры и поплавком. В идеале он должен быть не более 1-2 миллиметров. Если выполнить настройку не удается, имеет смысл заменить вышедшую из строя иглу;
• устанавливаем требуемый промежуток между иглой и поплавковым механизмом. Он составляет 15 миллиметров. Настройка осуществляется при открытом игольчатом клапане.

Как настроить пусковое устройство карбюратора

Регулировка пускового устройства представляет собой гораздо более сложную задачу. Для ее решения без наличия соответствующего опыта вам потребуется полностью снимать карбюратор с двигателя, чтобы увеличить зазоры у заслоночных кромок для достижения нормальных показателей.

Читайте также: Как поменять цепь ГРМ на ВАЗ-2107

Если демонтировать устройство нет возможности, имеет смысл действовать в такой последовательности:

• хорошо прогреваем двигатель;
• воздушную заслонку приоткрываем примерно на треть;
• подгибаем тягу таким образом, чтобы добиться скорости вращения двигатель в 3200 оборотов в минуту;
• посредством специального винта регулируем обороты таким образом, чтобы скорость вращения была меньше приблизительно на 400 об./мин.

В процессе выполнения такой настройки необходимо закрывать отверстие под пробку, чтобы исключить разрежение воздуха под диафрагмой.

Регулировка холостого хода: последний этап настройки карбюратора

После настройки поплавковой камеры и отладки пускового устройства можно смело переходить к завершающему этапу, позволяющему отрегулировать холостой ход двигателя. Для этой цели в конструкции карбюратора предусмотрены так называемые количественный и качественный винты.

Как и в случае с отладкой пускового механизма, необходимо предварительно хорошо прогреть двигатель. После этого выполняем следующие действия:

• с помощью качественного винта устанавливаем максимальную скорость вращения двигателя;
• переходим к винту количества. Используя его, необходимо уменьшить скорость примерно на 100 оборотов в минуту. После этого запускаем силовой агрегат и продолжаем крутить винт, чтобы добиться оптимального уровня оборотов двигателя.

Правильная регулировка холостого хода дает возможность добиться стабильной работы мотора, а также исключить возможные сбои и отказы. Если же ваша цель заключается еще и в увеличении мощности, можно внести ряд изменений в конструкцию штатного карбюратора или заменить его на устройство типа Солекс, которое функционирует эффективнее.

Для тюнинга карбюратора осуществляются такие работы, как извлечение пружины с вакуумного привода, монтаж более производительных воздушных и топливных жиклеров, а также установка нового диффузора с маркировкой 4,5 (вместо стандартных 3,5). Столь простая модификация дает возможность значительно улучшить работу как самого устройства, так и двигателя авто.

ladaautos.ru

Помогите отрегулировать карбюратор ваз 2107

«На сколько выкручивать» — не может быть единого значения для миллионов карбюраторов (ну это просто как живучее суеверие какое-то!) , регулировки ИНДИВИДУАЛЬНЫ для каждого конкретного экземпляра! Иначе завод не делал бы регулировочные винты, а ставил какой-нибудь «фиксированный» элемент, ну, типа жиклёра. <img src=»//otvet.imgsmail.ru/download/bc0697ac1def78cbc58c52e42a25ed07_i-167.jpg» > ВНИМАНИЕ! На рисунке карб 2105! (не удалось найти хороший рисунок для 2107). ОТЛИЧИЯ у 2107: либо вместо «держателя топливного жиклёра холостого хода» стоит электромагнитный клапан, либо винт регулировки количества оборотов может быть маленький (с пневмоприводом) . Итак, двигатель прогрет, заблаговременно отрегулированы клапана и правильно выставлено зажигание. Движок заведён и молотит на холостых, но нам что-то не совсем нравится.. . Топливный жиклёр холостого хода 1-й камеры (он или в заглушке, как на рисунке, или на кончике электромагнитного клапана) , разумеется, чистенький.. . Упорный (на рисунке ошибочно назван «стопорным») винт дросселя 1-й камеры немного попробуем выкрутить. Если при этом обороты не уменьшатся — всё нормально, можно подкрутить обратно. Он не должен влиять на холостые обороты (бывает, что при неграмотной регулировке легко и просто выставляют нужные обороты с его помощью; так нельзя) . Винтом качества находим максимум оборотов (может, выкручиваем, может, закручиваем, это когда как) . Винтом количества убавляем обороты до нормальных (примерно 900 в минуту, можно при наличии минимального опыта определить на слух) . 2 последние строчки можно попробовать повторить.

2 и 2.5 если память не подводит а так лучше в сервис они точно настроят

надо к специалисьу лучше сгонять, не знамши тему тяжело обьяснить тем более правильно отрегулировать

тонкий до конца и отр. 3,5 об. хх по усмотрению

топливный 2,5 воздушным по тахометру на 900 оборотов

Артемка, купил карбюратор на семерку, Решил его он сам поставить, Только ладу дать не смог, В этом деле он «сапог».

если только купил то этими болтами не обойдется. Лучше его снять, промыть все каналы, жиклеры (кстати надо проверить правильные-ли там стоят, а то некоторые «умельцы» наэкспериментируют и фигни всякой понаставят) , отрегулировать все зазоры в приводном механизме заслонок, системы холодного пуска, в поплавковой камере уровень отрегулировать, установить карбюратор на авто, убедиться в том что уровень топлива в поплавковой камере получается именно тот что в букваре рекомендован, затем пыкрутить на пару оборотов винт качества и завести двигатель….После прогрева двигателя и карбюратора до включения вентилятора на радиаторе, можно начинать регулировку «болтами» (воздушная заслонка к этому моменту должна быть полностью утоплена т. е открыта) . Винтом оборотов ХХ выставляем обороты в районе 1000 об/мин, начинаем закручивать/выкручивать винт качества находя положение при котором обороты двигателя будут максимальными, затем убавляем винтом оборотов до 1000 и снова ищем максимальные обороты винтом качества, затем включаем все электроприборы в автомобиле типа фар, эл. подогрева, печку и т. д. и снова ищем максимальные обороты винтом качества, подгоняем винтом оборотов до 1000, находим снова максимальные обороты при 1000 оборотов, затем закручивая винт качества снижаешь обороты из этого положения до 850-900 об/мин и так оставляешь. Камасутру можешь например тут почитать с картинками <a href=»/» rel=»nofollow» title=»6767108:##:http://www.autoprospect.ru/vaz/2106-zhiguli/5-karbyurator.html» target=»_blank» >[ссылка заблокирована по решению администрации проекта]</a> И еще — прежде чем карбюратор бомбить — систему зажигания приведи в порядок сначала.

если карбюратор 2107!-закручиваете винт качества и винт количества до упора, потом откручиваете на 3 оборота каждый, и сначала винтом количества устанавливаете холостые обороты (по паспорту… 900 об мин) потом закручиваете винт качества (медленно) до тех пор пока обороты на слух начнут увеличиваться, вкручивайте дальше пока обороты начнут падать… остановите закручивание на границе когда обороты после увеличения начинают падать на прогретом двигателе естественно

touch.otvet.mail.ru
