Где находится стартер Нексии: Реле, Предохранитель

В процессе эксплуатации у некоторых водителей Нексии возникает вопрос где находится стартер? До стартера в нексии добраться достаточно проблематично, так как он находится в задней части двигателя под впускным коллектором со стороны салона автомобиля. А именно, на картере сцепления с задней стороны силового агрегата.

Чтобы снять стартер на нексии потребуется два ключа на 10 и на 13. Казалось бы просто, но это только на первый взгляд. Чтобы снять стартер потребуется подъемник или яма. Подобраться сверху к нему будет очень трудоёмко, так как предварительно необходимо снять топливную рампу, а также впускной коллектор.

Реле стартера где находится нексия?

Как такого реле в блоке предохранителей Нексии не существует. Под реле стартера подразумевается тяговое реле или втягивающее. Реле стартера находится прямо на стартере.

Ненормальная работа стартера проявляется в случае:

1. Стартер не включается – обрыв контактов. Проверьте провода на замке зажигания или контакты подходящие к стартеру.
2. При включении стартера слышны многократные повторяющиеся щелчки. Скорее всего проблема кроется в севшем аккумуляторе или в умирающем тяговом реле.
3. Стартер включается, но крутит слабо. Возможно плохо заряжен аккумулятор, плохой контакт на стартере, а также стертые щетки, или сломанное втягивающие реле.

На фото изображен стартер Нексии. Реле (втягивающее) находится сверху стартера и меняется отдельно от самого стартера.



Понравилась статья? Поделиться с друзьями:

Реле стартера нексия где находится фото

Daewoo Nexia ›
Logbook ›
Nexia не крутит стартер — РЕШЕНО (СИГНАЛИЗАЦИЯ)!

Всем привет! Нужна помощь определить поломку, напишу что уже делал:

Завел машину с автозапуска (alligator s825), проехал, заглушил. Завожу с ключа, стартер не крутит.
Пробую автозапуск, зажигание включается, стартер не крутит. В салоне щелкает релюшка при попытке крутить стартер (возможно, в сигнализации). Из-под капота никаких щелчков не слышно. Погуглил, проверил клеммы акб, все нормально, сбрасывал их, нет результата. Проверил КГ, при повороте ключа на стартер на фиолетовом проводе появляется +12. Проверил предохи 30А у сигналки, норм. Управляющий стартером сиреневый провод не проверял пока, на нем должен быть + при попытке автозапуска, или просто с ключа. Предохранитель на этом сиреневом проводе не нашел.

Может совпадение, проблема появилась, как только похолодало.
Пытался контакты замкнуть на стартере, но не получилось, или не то замыкал. Неудобно подлазить туда…
Подскажите в чем может поломка, и как все-таки замкнуть стартер напрямую?

ПРОБЛЕМА РЕШЕНА!
РЕШИЛ ТАКИ ЗАМКНУТЬ ОТВЕРТКОЙ КОНТАКТЫ НА ВТЯГИВАЮЩЕМ, ПОДЪЕХАЛ БЫВАЛЫЙ МУЖИЧОК НА НЕКСИИ N100, ПОКАЗАЛ ГДЕ ЗАМКНУТЬ, ЗАВЕЛАСЬ. ОН РЕКОМЕНДОВАЛ ИСКАТЬ ОБРЫВ ДО УПРАВЛЯЮЩЕГО ПРОВОДА ВТЯЩИВАЮЩИМ РЕЛЕ. ИМ У МЕНЯ УПРАВЛЯЕТ СИГНАЛКА. ОКАЗАЛОСЬ, ТО НА НЕМ (ТОЛСТЫЙ СИРЕНЕВЫЙ ПРОВОД ИЗ СИЛОВОГО РАЗЪЕМА УПРАВЛЕНИЯ АВТОЗАПУСКОМ) ТО БЫЛ +, ТО НЕТ. КОГДА ЗАМЫКАЛ НА СИРЕНЕВЫЙ ПРОВОД НА КГ НА 30 КОНТАКТ КГ В ОБХОД СИГНАЛКИ, ТО СТАРТЕР КРУТИЛ. ПРОВЕРИЛ ПРЕДОХИ СИГНАЛКИ 30А, ЦЕЛЫЕ. ВСТАВИЛ ШТЕКЕР ПЛОТНЕЕ, ПЕРЕУЛОЖИЛ ПРОВОДА, ВСЕ СТАЛО НОРМ. ГРЕШУ ЛИБО НА НЕПЛОТНЫЙ КОНТАКТ В ШТЕКЕРЕ СИГНАЛКИ, ЛИБО НА ВСТРОЕННОЕ РЕЛЕ В СИГНАЛКЕ.

МУЖИКИ! С ПРАЗДНИКОМ 23 ФЕВРАЛЯ!

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.
   Находим стартер. Очищаем клеммы от грязи.

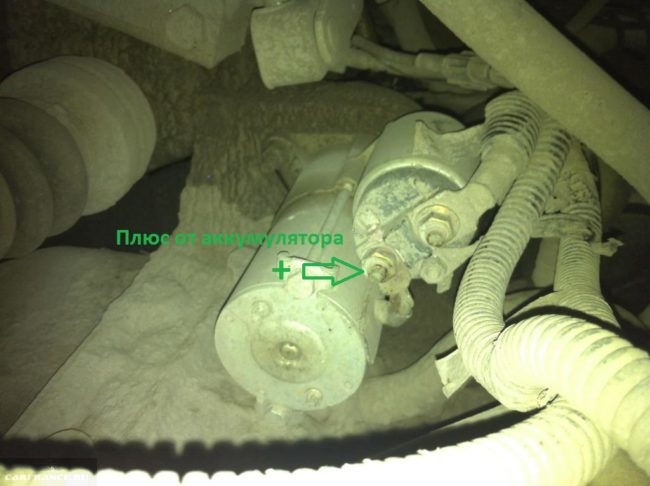

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.
   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

   Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа. Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110). Контактный клеммы.

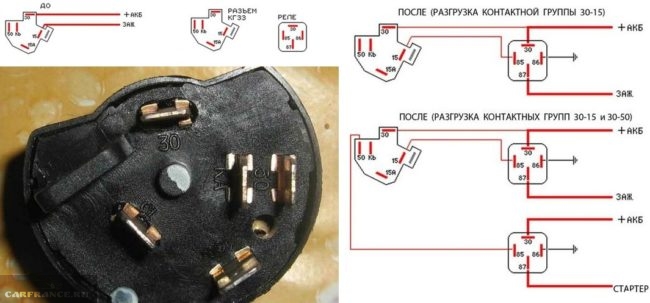

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке. Добираемся до замка зажигания, сняв кожухи рулевой колонки. Собираем электрическую схему.

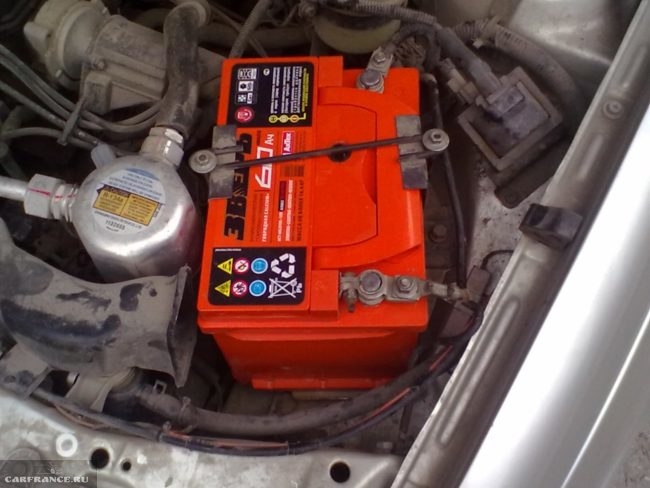

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

Где Находится Реле Стартера Дэу Нексия ~ VESKO-TRANS.RU

Что должен знать о работе стартера Дэу Нексия сидячий за её рулём шофер

В электрооборудовании автомобиля DAEWOO NEXIA есть свои особенности, которые необходимо знать каждому сидящему за ее рулем этой машины водителю. Дело в том, что тут применяется электрическое оборудование, неизменный напряженный ток которого имеет номинальное напряжение 12 В. Все оборудование в целом представляет собой однопроводную схему. За само питание ответственность на себя берут либо аккумулятор (когда движок не работает), либо генератор (либо, напротив, он находится на ходу).

Что касается стартера, его функции заключаются в последующем: при повороте ключа зажигания, сразу по его команде от аккума электронный ток начинает поступать к стартеру. На последний повлияет магнит и тот соединяется с движком. Движок начинает вертеться, в нем зажигается горючее и он заводится.

Дэу Нексия Стартер

Таким макаром, стартер хоть какой машины (в том числе, и Дэу нексия) оказывается принципиальным элементом на пути к запуску её мотора.

Что представляет собой эта деталь?

Взглянем на стартер. При зрительном осмотре этой детали у Дэу видно, что она смотрится как четырехполюсный четырехщеточный электродвигатель. Также он совмещен с планетарным редуктором и электрическим двухобмоточным тяговым реле.

Если разобрать стартер Дэу на детали, то он можно выделить последующие составляющие:

• Крышка со стороны привода;
• Винты крепления тягового реле к крышке со стороны привода;
• Стопорное кольцо муфты привода;
• Упрямое кольцо муфты привода;
• Муфта привода;
• Рычаг привода;
• Коронная шестерня;
• Опора рычага привода;
• Вал привода;
• Тяговое реле;
• Сателлиты;
• Уплотнительное кольцо планетарного редуктора;
• Болты крепления крышки со стороны коллектора;
• Стяжные болты;
• Крышка со стороны коллектора;
• Щеточный узел;
• Статор;
• Ротор;
• Крышка планетарного редуктора.

Что делать если машина nexia не заводится при повороте ключа

пелинг

Daewoo Nexia ремонт контактной группы замка зажигания 3.mp4

В ролике закралась ошибка: провод управления реле идет не на 30 клемму, а на 15-ю.

Как детали взаимодействуют между собой?

Поворот ключа в замке зажигания машины Дэу (его переход в положение III) будет подавать напряжение от аккумуляторной батареи на тяговое реле. Якорь последнего переместит рычаг привода и шестерня муфты войдет в зацепление с зубчатым венцом маховика двигателя. В этот же момент якорь тягового реле замкнет силовой контакты и в электродвигатель стартера будет подаваться напряжение от аккумуляторной батареи. После этого ротор стартера начнет поворачивать через плацентарный редуктор коленчатый вал у двигателя.

Но каким образом здесь можно избежать высокую частоту вращения стартера (и, соответственно, и его повреждения)? Сразу же после пуска, когда частота оборотов у шестерни еще превышает её же у стартера, дл этого разблокируется и начинает пробуксовывать муфта свободного хода.

На самом деле все вышеописанное происходит в течение 10 секунд. А если температура ниже нуля, то допускается, что стартер будет работать до 15 секунд.

Проблемы в работе

Несмотря на непростое устройство, которое представялет собой стартер Дэу, при небольших поломках его совсем несложно будет вернуть в обратное работоспособное состояние. Для этого достаточно знать причину.

Например, если не срабатывает тяговое реле, первоисточников ее возникновения может быть множество. Если при включении стартера DAEWOO NEXIA не вращается якорь и не срабатывает тяговое реле, то, возможно, все дело всего лишь в разряженной аккумуляторной батарейке. Как вариант причины может быть замыкание или обрыв сети в реле. Те же самые причины (совместно с окислением клемм аккумуляторной батареи могут быть и в том случае, если при включении тяговое реле срабатывает, но якорь вращается слишком медленно.

Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика (в зависимости от поломки).

Если же кажется, что при включении стартера слышен чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников (которые достаточно будет поменять).

Возможно, что повреждены только лишь зубья шестерни привода или маховика (тоже будет достаточно замены). Хотя иногда проблема оказывается совсем незначительной — просто ослаблено крепление стартера (для устранения этого недостатка нужно будет всего лишь подтянуть гайки крепления).

В любом из указанных случаев, конечно же, можно отремонтировать и стартер и самостоятельно. Однако следует помнить о том, что в модели Дэу Нексия подобная запчасть находится на задней стороне двигателя. Это означает, что подобную работу можно будет проводить только на смотровой яме, эстакаде или подъемнике. Сверху открутить и снять его из-под впускного коллектора будет очень проблематично (к тому же, велика вероятность пораниться). Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему.

Post Views: 1

стартер не крутит и не щелкает, причины

Отказ двигателя в запуске — самая неприятная ситуация. Особенно, когда нет времени и впереди куча дел. Для Дэу Нексии, к сожалению, отказ стартера стал хронической болезнью. Радует лишь то, что любую неисправность в нашем автомобиле можно устранить своими руками и достаточно быстро. Если знать, где искать причины.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.


   Находим стартер.

   Очищаем клеммы от грязи.

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.


   Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

Видео о выборе контактной группы замка зажигания

Где находится реле стартера на дэу нексия motors-avto.su

Почему Дэу Нексия не заводится и не крутит стартер

Отказ двигателя в запуске — самая неприятная ситуация. Особенно, когда нет времени и впереди куча дел. Для Дэу Нексии, к сожалению, отказ стартера стал хронической болезнью. Радует лишь то, что любую неисправность в нашем автомобиле можно устранить своими руками и достаточно быстро. Если знать, где искать причины.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер , но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.

Проверяем втягивающее реле.

Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.
