Виды редукторов для ВАЗ 2107, блокировка

Автомобили различаются по типу привода, и если сегодня большинство легковых транспортных средств имеют передний привод, то раньше большей популярностью пользовались заднеприводные. Большинство моделей отечественного производства выпускались с задним приводом, и ВАЗ 2107 не стала исключением. Редуктор отказывает влияние на такие факторы, как мощность автомобиля и его скорость. Большинство владельцев автомобилей ВАЗ 2107 задаются вопросом, а какой редуктор лучше поставить на машину? В этом вопросе разберемся более подробно.

Содержание

• 1 Где находится редуктор заднего моста
  • 1.1 Редукторы на автомобиле ВАЗ 2107
  • 1.2 Блокировка редуктора заднего моста

Такой механизм, как редуктор заднего моста, располагается непосредственно в нижней части автомобиля. Он соединяется полуосями, которые следует первоначально демонтировать, чтобы снять механизм. Ниже на фото показан задний мост, в котором и располагается устройство на автомобиле ВАЗ-2107.

Крутящий момент передается от двигателя к редуктору посредством карданной передачи. Это устройство понижает обороты от двигателя и увеличивает крутящий момент, в результате чего осуществляется движение автомобиля. РЗМ состоит из таковых основных частей, как главная передача и межколесный дифференциал. Посредством данного механизма предоставляется возможность изменения скорости вращения при передаче усилий от одного устройства к другому. В конструкции заднего моста имеются:

• сливная пробка;
• заливная пробка;
• ведущая и ведомая шестерни;
• сальники или манжеты;
• дифференциал;
• полуоси;
• подшипники;
• стопорная пластина;
• сапун для стравливания избыточного давления внутри механизма.

Главная передача основывается на ведущей и ведомой шестернях. Качественное продольное скольжение этих двух шестерней обеспечивается за счет гипоидного зацепления.

Это положительно сказывается на сроке службы шестерней, а также снижении шума при функционировании РЗМ. Именно посредством этих шестерней и осуществляется изменение величины момента.

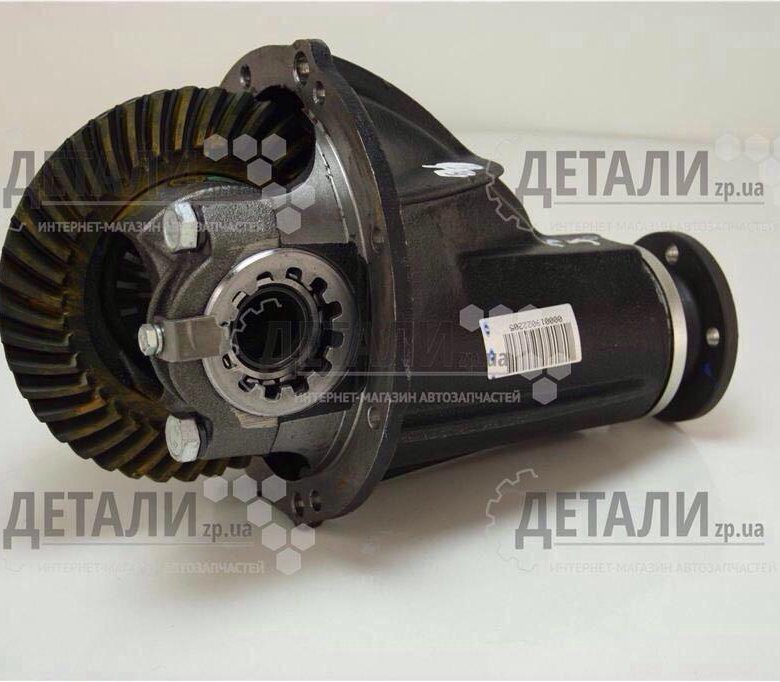

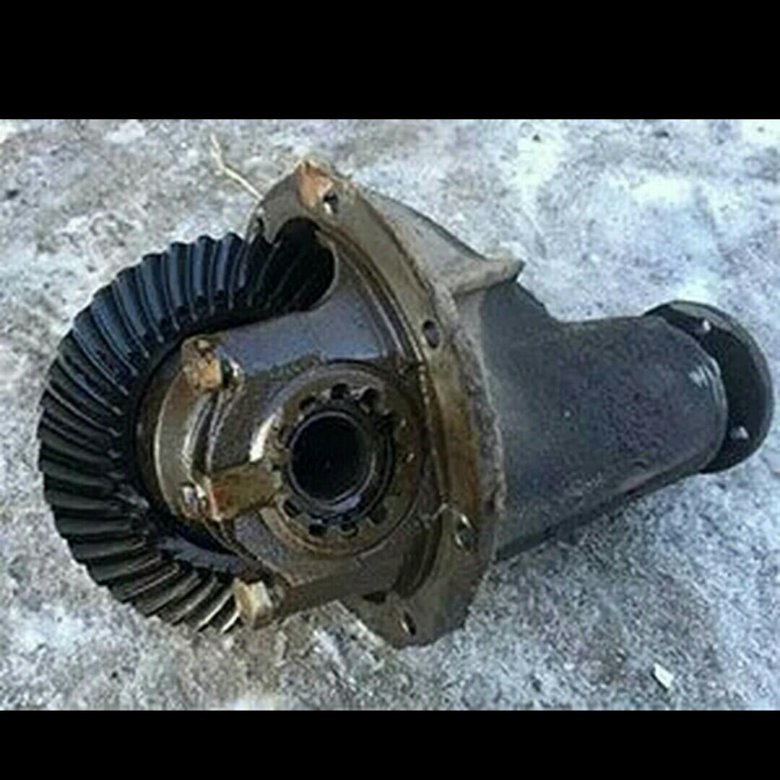

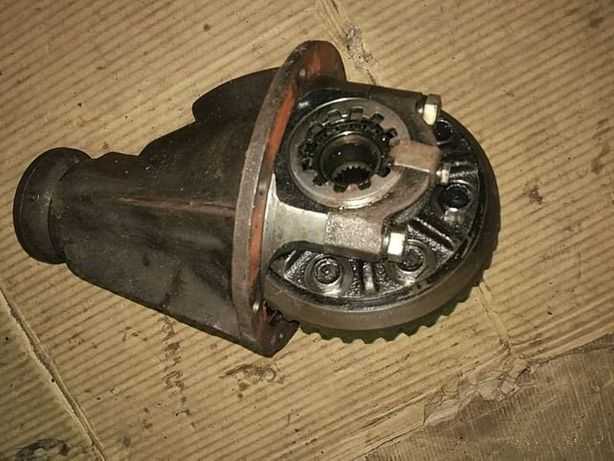

Редукторы на автомобиле ВАЗ 2107

Теперь вернемся к нашей «семерке». Автомобили ВАЗ 2107 оснащаются двумя типами редукторов. Это механизмы с повышенным и пониженным передаточным числом. Как определить, какой тип устройства заднего моста установлен на транспортном средстве ВАЗ 2107? Для этого необходимо заглянуть в технический паспорт автомобиля, где указывается точная модель транспортного средства. Если в техническом паспорте указана модификация ВАЗ-2107 или ВАЗ-21073, то это означает, что на автомобиле установлена модель агрегата с повышенным передаточным числом, которые предназначались для ВАЗ-2103. Повышенное передаточное число говорит о том, что шестерни имеют большее число зубьев. Это существенно отражается на таких параметрах, как скорость автомобиля и мощность или тяговое усилие.

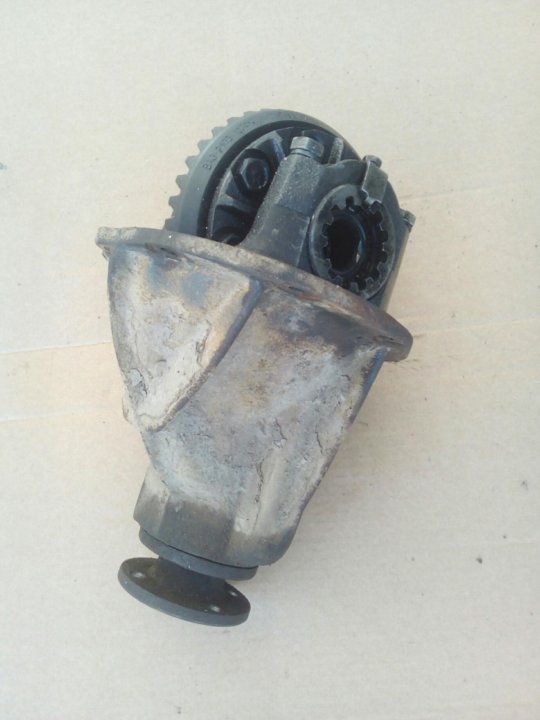

Редуктор 2106

На ВАЗ 2107 с редуктором от ВАЗ 2103 динамика разгона ниже на 10 км/час, но при этом такие автомобили хорошо показывают себя при транспортировке тяжелых грузов, перевозимых в прицепах. Если же в техпаспорте указана модификация ВАЗ 21074, то это говорит о том, что такой авто оснащен механизмом от ВАЗ 2106. Такой тип механизма оснащен меньшим количеством зубьев, поэтому он является более скоростным. Если на «тройке» передаточное число равняется 4.1, то на «шестерке» это значение равняется 3.9. «Семерка» с таким устройством более оборотиста, но при этом имеет меньшее тяговое усилие. Если говорить о количестве зубьев, то на механизме от ВАЗ 2103 их число составляет 10/41, а на ВАЗ 2106 равняется 11/43.

Различия в редукторах заднего моста ВАЗ-2107 хотя и не существенные, но при этом важно понимать, что если установить механизм от ВАЗ-2106 на «семерку», то показания спидометра и одометра будут врать на 10 км/час. При этом важно также понимать, что механизм от ВАЗ-2106 отразится на понижении расхода топлива. Какой редуктор установить на свой авто ВАЗ 2107? Все зависит от того, что важнее – сила или скорость.

Блокировка редуктора заднего моста

На автомобили семейства ЛАДА, начиная с ВАЗ 2101 и по ВАЗ 2107, не предусмотрена установка блокировки межколесного дифференциала. Однако сегодня выпускаются дифференциалы с блокировкой, а также полностью собранные редукторы. Большой популярностью пользуются сегодня устройства с винтовой блокировкой. В таковых РЗМ происходит блокирование шестерней в зависимости от нагрузок. Механизм оснащается муфтой преднатяга, посредством которой связываются полуоси колес при возникновении определенных усилий. Преимуществом такого механизма с блокировкой является:

1. Повышение проходимости автомобиля.
2. Ускоренный разгон.
3. Уверенность при прохождении поворотов.

Прежде чем устанавливать такой механизм, следует подумать и о недостатках:

• Увеличение расхода топлива.
• Ухудшается управление при разгоне.
• Дифференциал совместно с редуктором обойдется намного дороже, чем только один редуктор.

Владельцам транспортных средств от «копейки» и до «семерки» важно знать, что установка РЗМ с блокировкой дифференциала не превратит ваш автомобиль во внедорожник.

В завершении следует отметить, что прежде чем прибегать к замене редуктора, следует подумать, стоит ли оно того.

Нужно взвесить все плюсы и минусы, после чего приступать к выполнению работ.

Поделиться с друзьями:

Главная пара ваз 2121 | Хитрости Жизни

Содержание

Передаточные числа ВАЗ

КПП
2101: 3.753 2.303 1.493 1.00
2103: 3,75; 2,30; 1,49; 1,00; З.X-3,87 Г.п. 4.1
2105: 3.667 2.100 1.361 1.00 0.819
2106: 3,24; 1,98; 1,29; 1,00; З.X-3,34 Г.п. 4.1

Передаточные числа редукторов ВАЗ.
Главная пара редуктора 2106 (4.3) передат. число СПОРТ

Главная пара редуктора 2106 (4.7) передат. число 43:9 СПОРТ

Главная пара редуктора 2106 (5,1) передат. число 43:8 СПОРТ

Главная пара редуктора 2106 (5,3) передат. число 43:8 СПОРТ

На ранних образцах 2121 с двигателем 1.3 устанавливались главные пары 4.44. На Нивах до 1993 года модель 2121 (двигатель 1.6) устанавливались главные пары с передаточным числом 4.1. С 1993 года на модель 21213 (двигатель 1.7) и по сей день устанавливаются главные пары с передаточным числом 3.9.

Маленькая справочка: чем меньше число главной пары, тем больше скорость автомобиля при одинаковом радиусе колеса и одних и тех же оборотах двигателя.

Какие существуют главные пары?

3.9 — ВАЗ-2106 имеет метку на картере в виде цифры 6.
4.1
4.3
4.44 — почти не встречается передний редуктор в сборе.

Далее идут только заказные:

и ещё!
КПП и задний мост классики ВАЗ.
Есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.
Как узнать передаточное число редуктора? Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.
Число оборотов кардана 19,5 20,5 21,5 22,5
Передаточное число 3,9 4,1 4,3 4,44

Можно ли заменить главную пару или только дифф. в сборе?

Можно заменить, но очень сложна настройка дифф., делают не на каждом сервисе, результат иногда не оправдывает вложенные средства.

Отличаются ли чем главная пара передняя от задней?

Нет не отличаются.

Зачем вообще менять передаточное отношение главной пары?

НО! Все равно в любом конкретном случае лучше поговорить с людьми которые уже проделывали подобную процедуру, и они могут посоветовать что Вам именно нужно, может что-то сделать с двигателем, чем менять главную пару.

Задний мост ВАЗ 2101.

Задний мост ВАЗ 2101. Задние мосты автомобилей ВАЗ-2101; ВАЗ-2102 и их модификаций имеют одинаковое устройство и полностью унифицированы, за исключением редукторов, главная передача которых имеет разное передаточное число. У ВАЗ-2101 и его модификаций оно составляет 4,3, а на ВАЗ-2102 – 4,44. Для отличия редукторов для «универсала», на их горловине наносится буква «у»…

существует 4 типа редукторов:
2101 — 4.3
2102 — 4.44
2103 — 4.1
2106 — 3.9

Comments 19

Всё там одинаковое, сам много раз менял редуктора

интересно, а чем отличается редуктор 2121 от 2101 и 2103 с соответствующими передаточными числами?

да и накой общественности информация о разных мостах? чулков то всего три вида, а редукторов разных к ним побольше… мост в сборе то кому интересен? так можно и машины тогда по моделям привести — вон их сколько было в сборе разных…

шлицевое другое на полуосях

вот это новость, особенно от Нивавода для Нивавода!))

интересно, а чем отличается редуктор 2121 от 2101 и 2103 с соответствующими передаточными числами?

да и накой общественности информация о разных мостах? чулков то всего три вида, а редукторов разных к ним побольше… мост в сборе то кому интересен? так можно и машины тогда по моделям привести — вон их сколько было в сборе разных…

Шайбы полуосевых шестерен. В них отличие.На редукторах 2121 раньше ставили стальные шайбы, соответственно редуктор 2103 со стальными а не бронзовыми(цветными короче)шайбами, становится автоматически редуктором 2121. Так же как и поставив сальник 2123 на редуктор 2106,он стаёт редуктором 2123)))

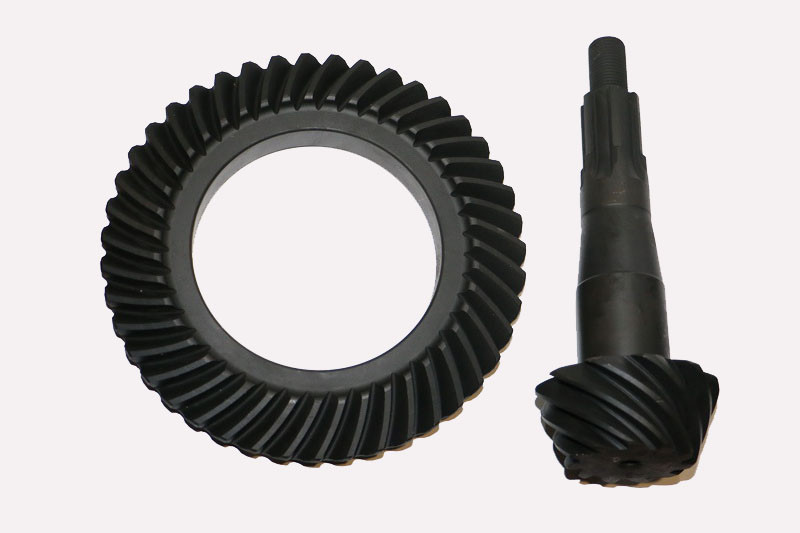

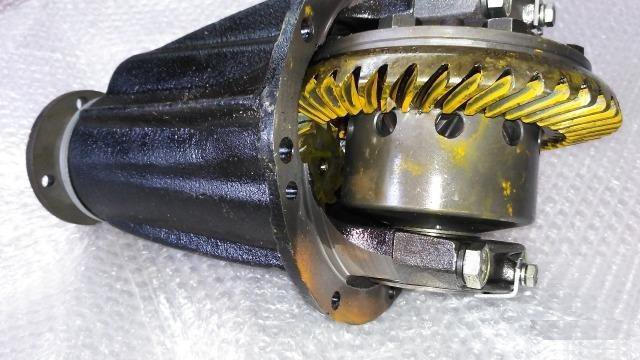

Главная пара редуктора ВАЗ «классика» и Нива

Главная пара ВАЗ 2102 (4.44) Паркс

• Артикул: нет

Главная пара ВАЗ 2103 (4.1)

• Артикул: ГП-2103-4.1

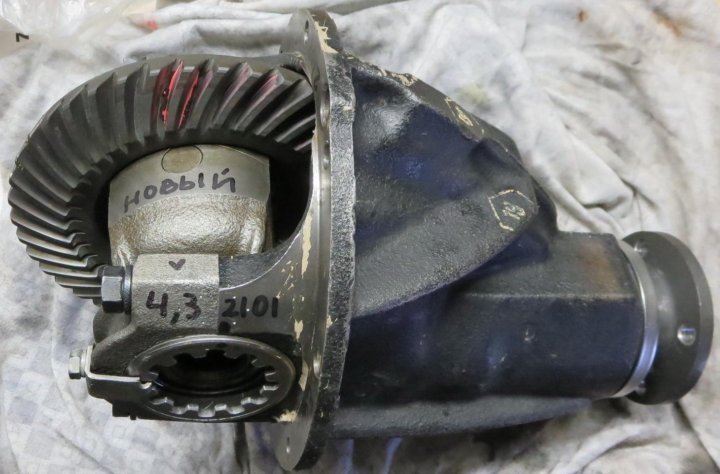

Главная пара ВАЗ 2101 (4.3)

• Артикул: ГП-2101-4.3

Главная пара ВАЗ 2106 (3.9)

• Артикул: ГП-2106-3.9

Главная пара ВАЗ 2102 (4.44)

• Артикул: ТР2102-001

Главная пара классика 5.1

• Артикул: ГП-2101-5.1

Главная пара классика 5.3

• Артикул: ГП-2101-5.3

Главная пара классика 4.7

• Артикул: ГП-2101-4.7

На ранних образцах 2121 с двигателем 1. 3 устанавливались главные пары 4.44. На Нивах до 1993 года модель 2121 (двигатель 1.6) устанавливались главные пары с передаточным числом 4.1. С 1993 года на модель 21213 (двигатель 1.7) и по сей день устанавливаются главные пары с передаточным числом 3.9.

Маленькая справочка: чем меньше число главной пары, тем больше скорость автомобиля при одинаковом радиусе колеса и одних и тех же оборотах двигателя.

Какие существуют главные пары на классику и ниву?

3.9 — 2106
4.1 — 2103
4.3 — 2101
4.44 — 2102

Нестандартные Главные пары которые использовались в советское время в автоспорте, выпускаются ограниченными партиями и по настоящий момент.

— главная пара нива цена

— главная пара ваз

— редуктор заднего моста ваз купить

— редуктор ваз купить

— редуктор ваз 2106

— редуктор ваз 2101

— редуктор ваз 2102

— редуктор ваз 2103

— редуктор заднего моста ваз 2106 купить

— редуктор ваз 2102 купить

Просьба наличие и сроки поставки уточнять у менеджера.

чем отличается редуктор заднего моста 03 от 06

Содержание:

• устройство редуктора ваз
  • 5. передаточное число главных передач редукторов ваз
• Задний мост
• Какой выбрать редуктор 2103 или 2106
• Передаточные числа КПП ВАЗ Классика

устройство редуктора ваз

5. передаточное число главных передач редукторов ваз

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любую не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов («Нива» и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи  у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора.

Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной марки трансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке — фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Задний мост

Сколько весит двигатель от ваз 2109

Задний мост в разрезе

Описание конструкции

Задний мост автомобиля выполнен в виде пустотелой балки, к торцам которой приварены фланцы с посадочными местами под подшипники полуосей и отверстиями для крепления тормозных щитов. В середине к балке болтами крепится редуктор главной передачи с дифференциалом, а со стороны фланцев в балку вставлены две полуоси, передающие крутящий момент от редуктора к задним колесам. Задний мост у всех «классических» автомобилей Ваз (кроме полноприводных моделей) унифицирован и в зависимости от модели может комплектоваться редуктором с передаточным числом 3,9 или 4,1.

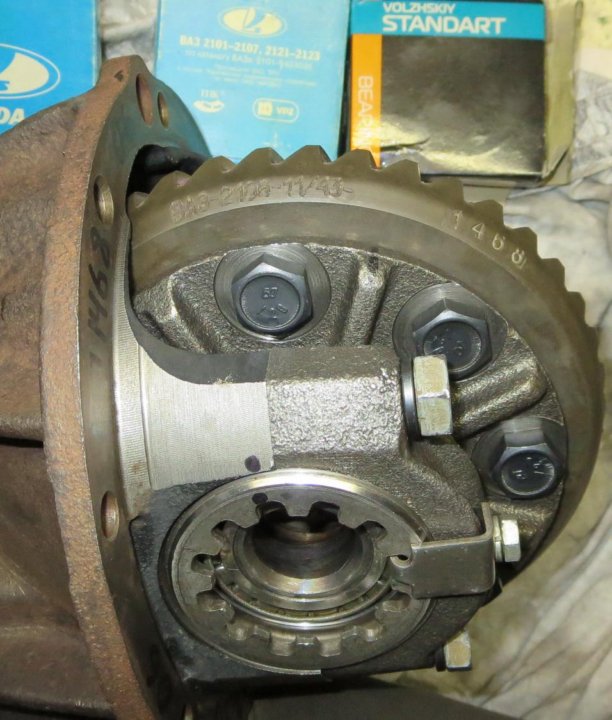

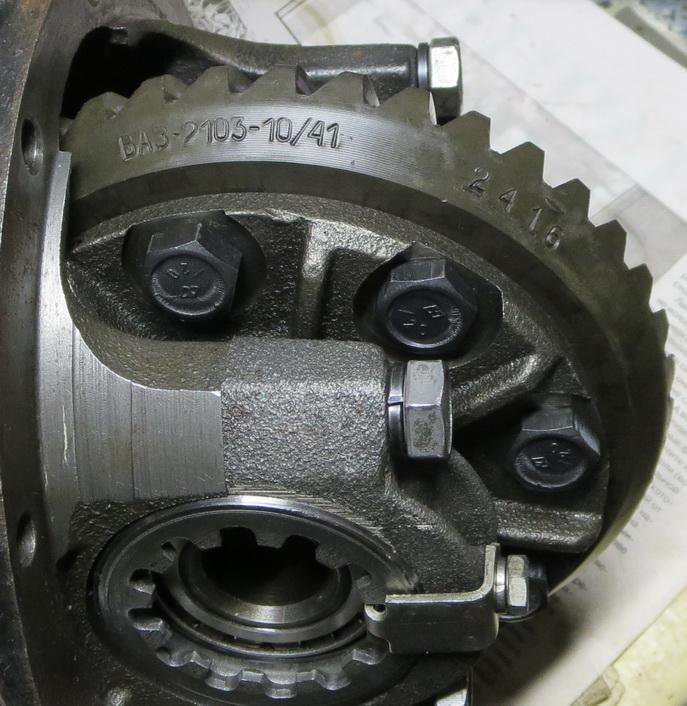

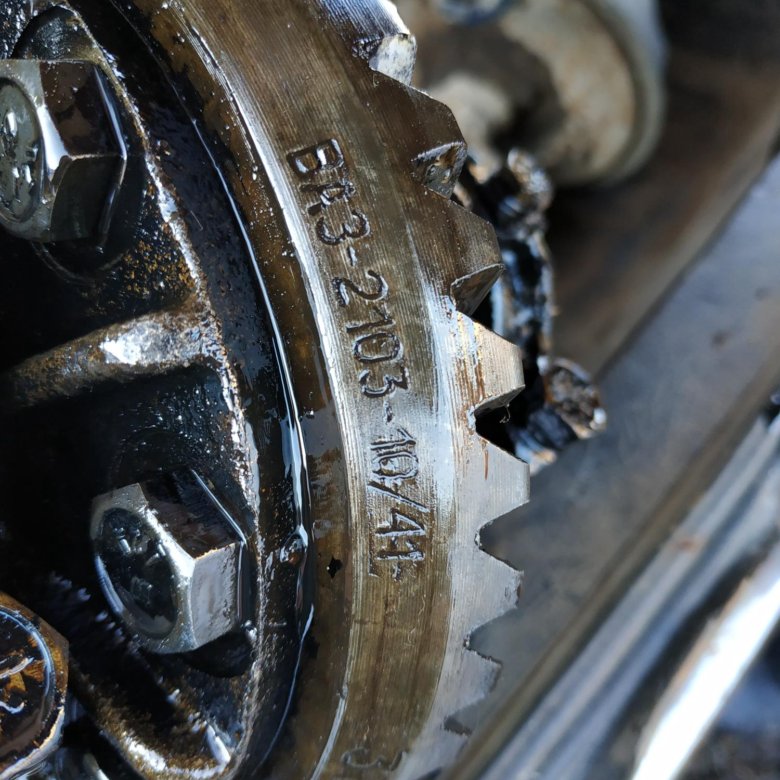

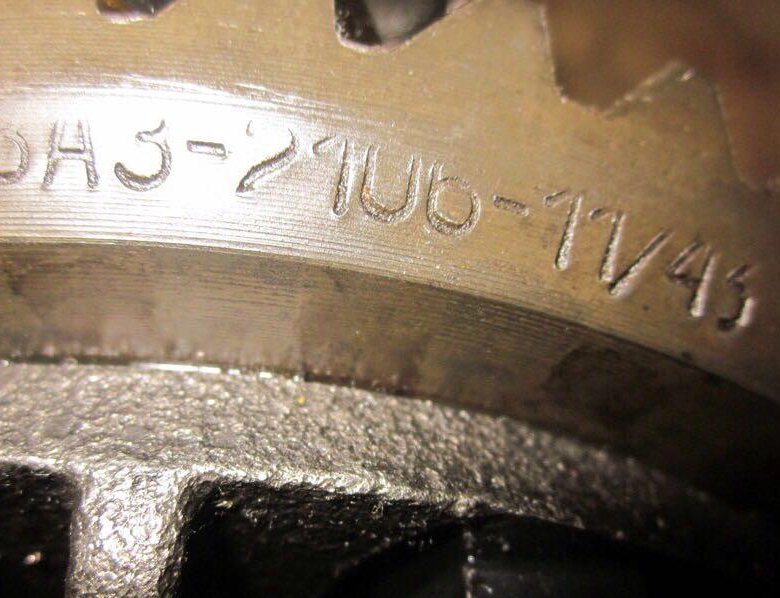

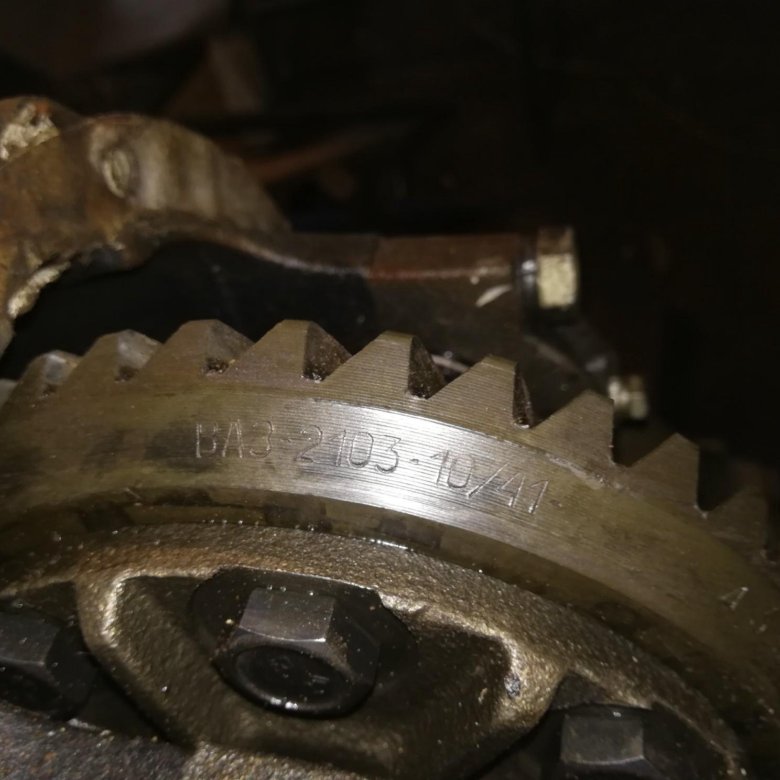

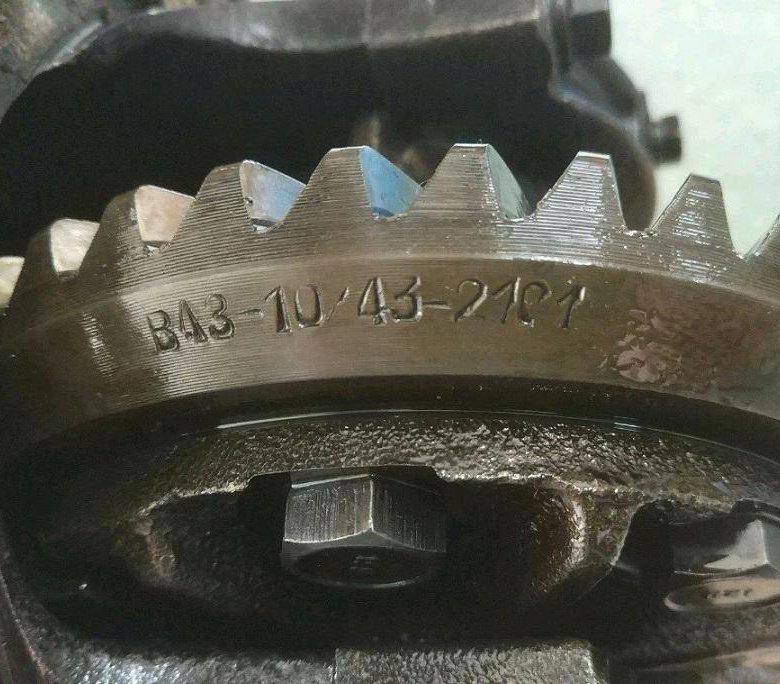

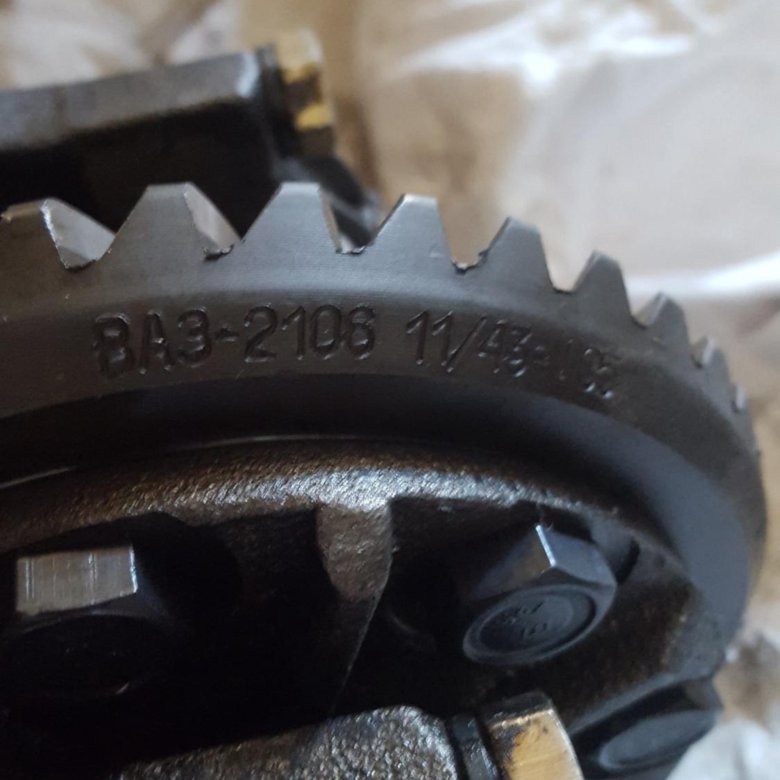

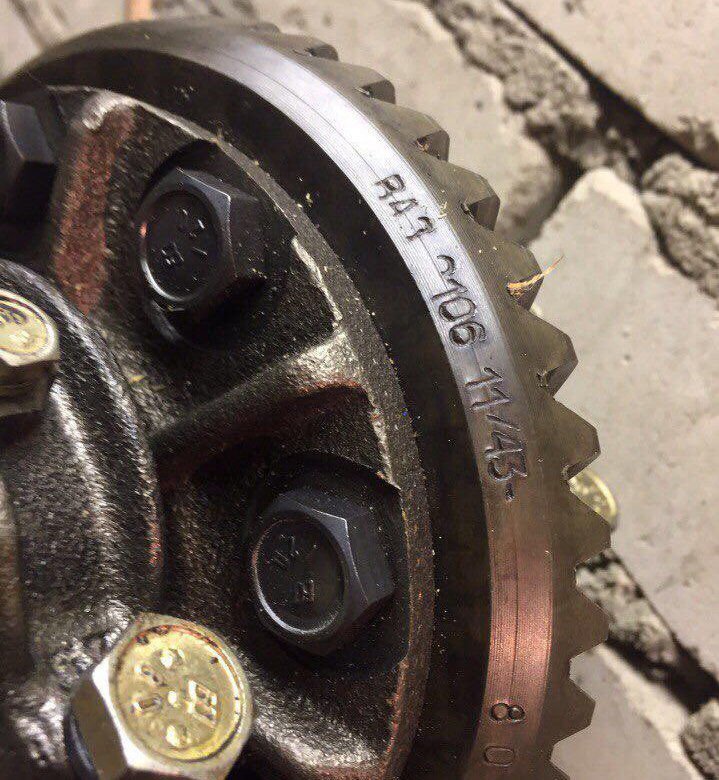

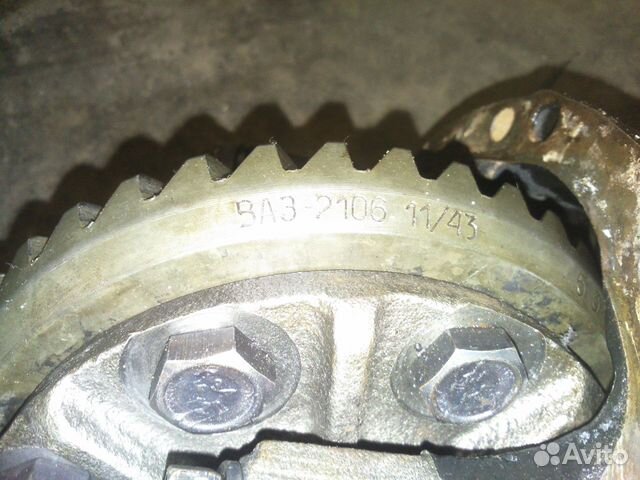

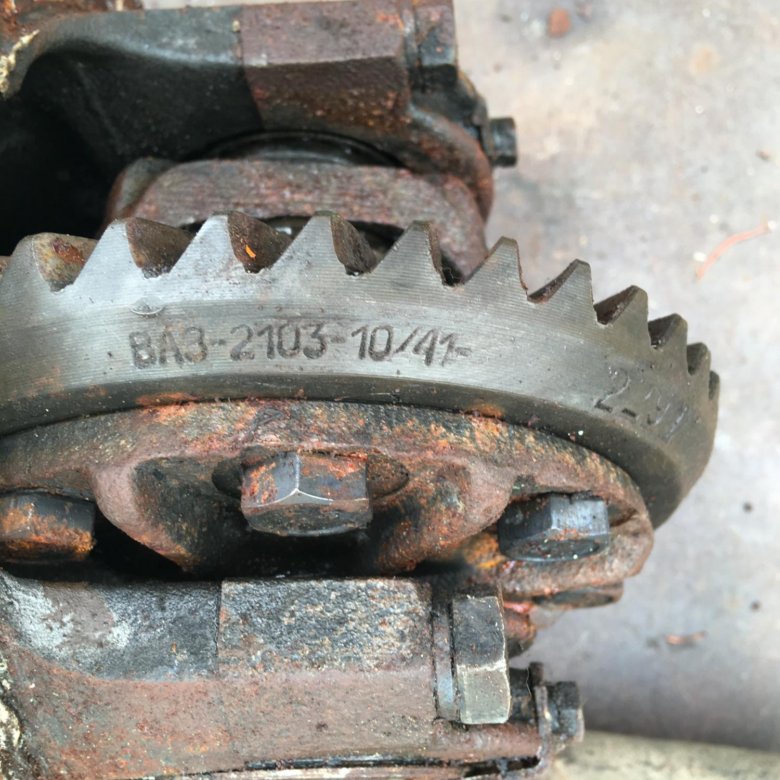

Место маркировки передаточного числа на ведомой шестерне.

Ведущая и ведомые шестерни редуктора подбираются парами и при повреждении хотя бы одной из них – заменяются в комплекте. Ведущая шестерня установлена на двух роликовых конических подшипниках, между их внутренними кольцами вставлена упругая распорная втулка. При затягивании гайки на хвостовике ведущей шестерни эта втулка деформируется, обеспечивая предварительный натяг в подшипниках. Между ведущей шестерней и ее подшипником установлено регулировочное кольцо, определяющее осевое положение ведущей шестерни. Ведомая шестерня главной передачи крепится болтами к корпусу дифференциала, который установлен на двух роликовых конических подшипниках. Предварительный натяг в этих подшипниках, а также величина зазора между зубьями ведущей и ведомой шестерен регулируются кольцевыми гайками, завернутыми в разъемные постели подшипников. Внутри корпуса дифференциала на оси свободно сидят два сателлита, входящие в зацепление с полуосевыми шестернями. Полуось внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник, входящий во фланец балки и запираемый там пластиной. Пластина совместно с маслоотражателем и щитом тормоза крепится четырьмя болтами к фланцу балки. В гнезде балки моста установлена манжета. От осевого смещения подшипник фиксируется на полуоси запорным кольцом. Думаешь, что знаешь о сексе все? Проститутки Красноярска сумеют приятно разубедить тебя в этом. Секс может быть совершенно потрясающим, когда ты передаешь дело в руки профессионалки! Проститутка будет такой, как ты пожелаешь – послушной или дерзкой, властной, бесстыдной, но в любом случае, очень сексуальной проститутки в Красноярске Выбирай девушку в каталоге проституток, ведь здесь собраны самые красивые и заводные шлюхи Красноярска. Все фотографии и описания настоящие – администрация сайта проверяет контент перед размещением и периодически после размещения. На щите тормозов крепятся тормозные колодки, тормозной цилиндр с трубкой подвода тормозной жидкости и оболочка троса стояночного тормоза. К фланцу полуоси двумя направляющими штифтами крепится тормозной барабан. Для заливки и слива масла установлены две пробки с конической резьбой.

предыдущая страница10.2.4. Замена эластичной муфты

следующая страница 11.1. Проверка исправности заднего моста

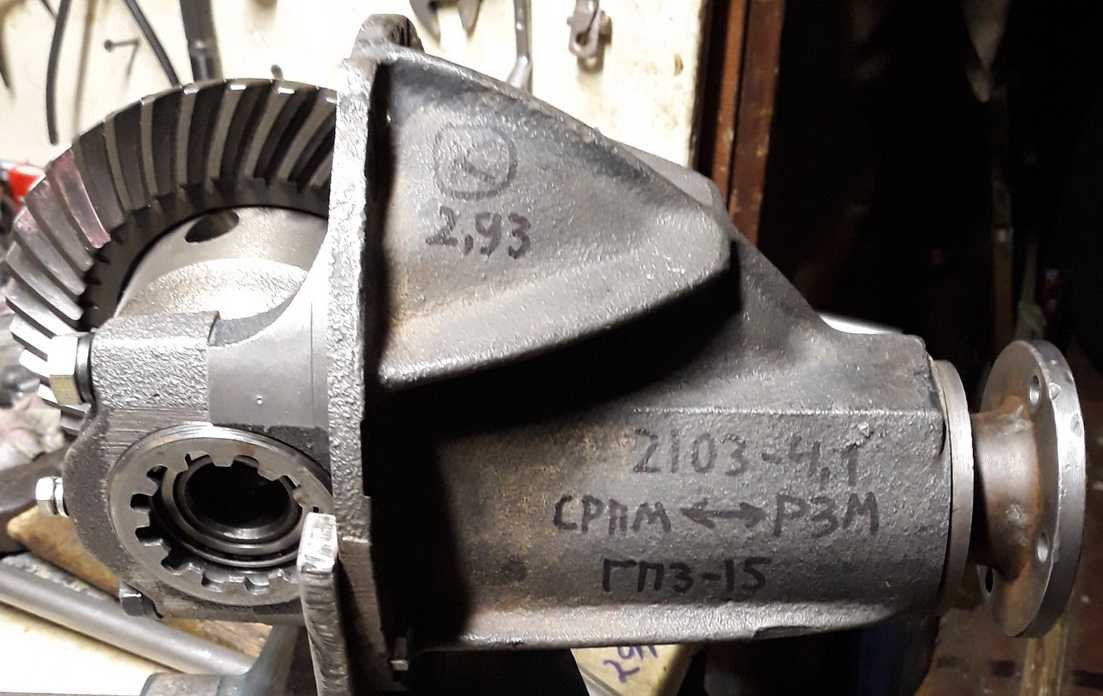

Какой выбрать редуктор 2103 или 2106

Сколько км проходить обкатку на новом автомобиле. Сколько должна длится обкатка автомобиля

В «природе» жигулевских редукторов существует 4 типа:

• ВАЗ 2101 — передаточное число 4,3
• ВАЗ 2102 — 4,4
• ВАЗ 2103 «троечный» — 4,1
• ВАЗ 2106 «шестерочный» — 3,9.

Передаточное число это соотношение зубьев, например, в «шестерочном» редукторе на большой шестерни имеется маркировка 2106 1143. Следовательно, для определения пары необходимо 43/11 = 3. 9. Чем больше число пары, тем автомобиль будет более «тяговитым», но зато потеряет в максимальной скорости. Чаще всего, в магазинах можно встретить два типа редукторов: с парой 4,3 и 3,9.

Порядок работ:

• Вывешиваем задний мост, сливаем масло из картера, снимаем колеса и тормозные барабаны, вынимаем полуоси. Отсоединяем карданный вал от фланца ведущей шестерни и отводим его в сторону.
• Ключом на «13» отворачиваем восемь болтов крепления картера редуктора к балке заднего моста.
• Снимаем редуктор в сборе.
• Новый редуктор устанавливаем в порядке, обратном снятию. На резьбовую часть болтов крепления картера наносим герметик. После установки не забудьте залить трансмиссионное масло вязкостью 75W-90 в картер заднего моста. Объем картера — 1,3 литра.

Передаточные числа КПП ВАЗ Классика

Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101

Все классиководы обитают в данных разделах нашего форума, обсуждается все что угодно касательно классического модельного ряда «АвтоВАЗа», начиная от ВАЗ-2101 и до ВАЗ-2107, все модификации.

Ответить

Сообщений: 3
• Страница 1 из 1

Bocman » 18 ноя 2014, 22:24

Кто знает, какие вообще существовали передаточные числа на КПП, начиная от копеечной и заканчивая семерочной пятичтупкой? Есть может табличка у кого?

Bocman

Сообщения: 194

Зарегистрирован: 22 окт 2014, 21:12

делайсам » 19 ноя 2014, 01:21

Взял на одном очень хорошем форуме, думаю не обидятся.Список почти всех коробок классикиКПП 2101-1700005 (ВАЗ-2101, 2103, 21011, 21061) четырехступенчатая для редуктора 4,31 передача: 3,7532 передача: 2,3033 передача: 1,4934 передача: 1,00задняя 3,867КПП 2106-1700005-10 (ВАЗ-2106) — четырехступенчатая для редуктора 3,91 передача: 3,2422 передача: 1,9893 передача: 1,2894 передача: 1,0задняя 3,340КПП 2105-1700005 (ВАЗ-21051, 21072, 2104) четырехступенчатая для редуктора 4,31 передача: 3,6672 передача: 2,103 передача: 1,3614 передача: 1,00задняя 3,53КПП 2107-1700005 (ВАЗ-21053, 2107) четырехступенчатая для редуктора 4,1 (отличие от 2105-1700005 в приводе спидометра)1 передача: 3,6672 передача: 2,103 передача: 1,3614 передача: 1,00задняя 3,53КПП 21074-1700010 (ВАЗ-21053, 21074) пятиступенчатая для редуктора 3,91 передача: 3,6672 передача: 2,103 передача: 1,3614 передача: 1,005 передача: 0,82задняя 3,53КПП 21074-1700010-20 (ВАЗ-21053, 21074) пятиступенчатая для редуктора 4,1 (отличие от 21074-1700010 в приводе спидометра)1 передача: 3,6672 передача: 2,103 передача: 1,3614 передача: 1,005 передача: 0,82задняя 3,53Для любопытных переделкиных может так же быть полезна следующая инфаКПП от Фиат Полонез:Передаточные числа «Полонез»: 1 передача: 3,7772 передача: 1,9443 передача: 1,306 4 передача: 1,0 5 передача: 0,795Передаточные числа «Полонез-Каро»: 1 передача: 3,829 2 передача: 1,9713 передача: 1,321 4 передача: 1,0 5 передача: 0,805

что-то вот!

делайсам

Сообщения: 98

Зарегистрирован: 25 окт 2014, 13:03

Ваш автомобиль: ВаЗ 21113Всёчтолезетвоз. А лезет много.Тем и дорога.

VAZdriver » 20 ноя 2014, 16:08

делайсамотличная инфа, пасиб, думаю многим пригодится

VAZdriver

Администратор

Сообщения: 685

Зарегистрирован: 09 окт 2014, 16:47

Ваш автомобиль: ВАЗ-2107

Ответить

Сообщений: 3
• Страница 1 из 1

Главная пара редуктора ВАЗ «классика» и Нива

Выберите категорию:

Все Двигатель » Двигатель ВАЗ в сборе » Блок цилиндров ВАЗ » Головка блока цилиндров (ГБЦ) »» Клапана облегченные, увеличенные »» Толкатель клапана »» Распредвалы »»» Нуждин (Колобок) »»»» Веста 21179 1,8л. »»»» Распредвалы 8кл. »»»»» Распредвалы 8кл. (Спорт) »»»» Распредвалы 16кл. »»»»» Турбо »»»»» Спорт »»»» Распредвалы классика »»»»» Под зазор »»»»» Под гидрокомпенсатор »»»»» Спорт »»»» Распредвалы ОКА »»»» Распредвалы ЗМЗ »» Тарелка клапана / сёдла клапана / направляющая клапана / пружина клапана »» Шестерни, шкивы ГРМ »» Спортивные головки блока цилиндров »» Стандартные головки блока цилиндров » Коленчатый вал »» Шкивы коленвала »» Коленчатый вал ВАЗ классика — нива »» Коленчатый вал ВАЗ передний привод » Система впуска »» Стандарт »» Тюнинг и Спорт »» Дросселльная заслонка » Система выпуска (выпускная система) »» Выпускной коллектор «Паук» » Шатуны » Кольца / вкладыши / пальцы / прокладки ДВС » Мотокомплекты » Поршни »» ТДМК »» Кованные поршни » Топливная система » Системы охлаждения » ГРМ » ВАЗ 2101-2107 »» Головка блока цилиндров и комплектующие »» Блок цилиндров и комплектующие »» Вентиляторы »» Коленвал и комплектующие »» Генератор и комплектующие »» Двигатель в сборе »» Клапана и комплектующие »» Кронштейны, крепления »» Крышки, кожухи »» Масялнная система »» Маховики »» Натяжители башмаки успокоители »» Опоры двигателя »» Патрубки и шланги »» Помпы »» Поршни, пальцы, кольца »» Прокладки »» Радиаторы »» Распредвалы »» Расширительные бачки »» Сальники двигателя »» Цепи и ремни ГРМ »» Шатуны »» Шестерни, звёзды, шкивы » ВАЗ 2108, 2109, 21099 »» Блок двигателя и комплектующие »» Высоковольтные провода »» Головка блока цилиндров и комплектующие »» Двигатель в сборе »» Генератор и комплектующие »» Защита двигателя »» Клапана и комплектующие »» Коленвал и комплектующие »» Кронштейны, крепления »» Крышки, кожухи »» Маслянная система »» Маховики »» Опоры двигателя »» Патрубки и шланги »» Помпы »» Поршни пальцы кольца »» Прокладки »» Радиаторы »» Распредвалы »» Расширительные бачки »» Ремни и комплекты ГРМ »» Ролики »» Сальники двигателя »» Термостаты »» Толкатель клапана »» Шестерни шкивы »» Шатуны и комплектующие » ВАЗ 2110, 2111, 2112 »» Блок двигателя и комплектующие 2110-2112 »» Высоковольтные провода 2110-2112 »» Головка блока цилиндров и комплектующие 2110-2112 »» Двигатель в сборе 2110-2112 »» Генератор и комплектующие 2110-2112 »» Защита двигателя 2110-2112 »» Клапана и комплектующие 2110-2112 »» Коленвал и комплектующие 2110-2112 »» Кронштейны, крепления 2110-2112 »» Крышки, кожухи 2110-2112 »» Масляная система 2110-2112 »» Маховики 2110-2112 »» Опоры двигателя 2110-2112 »» Патрубки и шланги 2110-2112 »» Помпы 2110-2112 »» Поршни пальцы кольца 2110-2112 »» Прокладки 2110-2112 »» Радиаторы (1) »» Распредвалы (1) »» Расширительные бачки (1) »» Ремни и комплекты ГРМ (1) »» Ролики (1) »» Сальники двигателя (1) »» Термостаты (1) »» Толкатель клапана (1) »» Шестерни шкивы (1) »» Шатуны и комплектующие (1) » ВАЗ 2113, 2114,2115 »» Расширительные бачки (1) »» Ремни и комплекты ГРМ (1) »» Ролики (1) »» Сальники двигателя (1) »» Термостаты (1) »» Толкатель клапана (1) »» Шестерни шкивы (1) »» Шатуны и комплектующие (1) » Lada Priora »» Блок двигателя и комплектующие (2) »» Высоковольтные провода (2) »» Головка блока цилиндров и комплектующие (2) »» Двигатель в сборе (2) »» Генератор и комплектующие (2) »» Защита двигателя (2) »» Клапана и комплектующие (2) »» Коленвал и комплектующие (2) »» Кронштейны, крепления (2) »» Крышки, кожухи (2) »» Маслянная система (2) »» Маховики (2) »» Опоры двигателя (2) »» Патрубки и шланги (2) »» Помпы (2) »» Поршни пальцы кольца (2) »» Прокладки (2) »» Радиаторы (2) »» Распредвалы (2) »» Расширительные бачки (2) »» Ремни и комплекты ГРМ (2) »» Ролики (2) »» Сальники двигателя (2) »» Термостаты (2) »» Толкатель клапана (2) »» Шестерни шкивы (2) »» Шатуны и комплектующие (2) » Lada Granta, Granta FL » Lada Калина, Калина 2 » Lada Largus » Lada X-RAY » Lada Vesta Трансмиссия » Коробка передач »» Коробка передач ВАЗ в сборе »»» Коробка передач Chevrolet- Niva »»» Коробка передач ВАЗ 2121-2131 (1) »»» Коробка передач ВАЗ 2101-2107 в сборе »»» Коробка передач ВАЗ 2108-21099 »»» Коробка передач ВАЗ 2110-2112 »»» Коробка передач Приора »»» Коробка передач Vesta »»» Коробка передач Калина »»» Коробка передач Granta »»» Коробка передач Largus »»» Коробка передач Газель »»» Коробка передач ОКА »» Шестерни коробки передач »»» Шестерни КПП ВАЗ передний привод »»» Шестерни КПП ВАЗ Классика\ НИВА »» Синхронизаторы КПП ВАЗ »» Муфты коробки передач ВАЗ » Сцепление / корзины / диски / маховики » Главная пара »» Главная пара КПП ВАЗ передний привод »» Главная пара КПП ВАЗ передний привод прямозубая »» Главная пара редуктора ВАЗ «классика» и Нива » Ряды передач КПП на ВАЗ »» Спортивный ряд кпп Классика / НИВА »» Спортивные ряды кпп передний привод »» Комплекты 6 ой передачи » Дифференциалы (Блокировка) »» Блокировка диффернциала передний привод на а/м ВАЗ »» Блокировка дифференциала на а/м ВАЗ 2123 — Шевроле НИВА, 21214м »» Блокировка дифференциала на а/м ВАЗ Классика/НИВА »» Блокировка дифференциала VAL Racing »»» Винтовые самоблокирующиеся дифференциалы Иномарки »»» Винтовые самоблокирующиеся дифференциалы LADA, Шевроле нива, Ока, Москвич »»» Дисковые самоблокирующиеся дифференциалы LADA, Шевроле нива »»» Винтовые самоблокирующиеся дифференциалы УАЗ, ГАЗ »» Блокировка дифференциала Lada Special Transmission на а/м ВАЗ »» Блокировка дифференциала на УАЗ » Кулисы, механизмы выбора передач » Привод колес » Карданные валы » Шрус ВАЗ, Ларгус, Шевроле НИВА » Комплект равного привода, промвал ВАЗ » Раздаточная коробка передач » Редуктор Заднего Моста ВАЗ 2101—23 »» Редуктора заднего моста с блокировкой IQ-Racing Technology »» Редуктор заднего моста »» Редуктор заднего моста с блокировкой LST »» Редуктор заднего моста + блокировка Val Racing » Редуктор Переднего Моста »» Редуктор переднего моста »» Редуктор переднего моста ВАЗ 2121-2123 с дисковыми блокировками »» Редуктор переднего моста с Винтовой блокировкой IQ-RacingTechnology » Полуоси Подвеска » Треугольные рычаги » Подрамники » Усиленные реактивные тяги/ А — образные рычаги » Распорки, растяжки, крабы » Независимая подвеска » Шпильки/Проставки/Гайки/Ось » Поперечены » Амортизаторы »» Передний привод »»» DEMFI »»»» Demfi Premium »»»»» Стойки передние »»»»» Амортизаторы задние »»»»» Стойки и амортизаторы (с занижением) »»»» Demfi Стандарт »»»» DEMFI Комфорт »»»»» Стойки передние »»»»» Амортизаторы задние »» Задний и полный привод »» Комплекты подвески стандартной высоты »» Комплекты подвески с занижением » Пружины »» Стандартная высота »» Пружины с занижением »» Для лифта подвески » Опоры » Шаровые Тормозная система » Стандартная тормозная система »» Супорт »» Тормозные диски и барабаны »» Тормозные цилиндры »» Колодки »» Шланги »» Вакуумный усилитель »» Главный тормозной цилиндр » Тормозная система тюнинг »» Вакуумный услилитель »» Тормозные шланги »» Тормозные колодки »» Комплектующие »» Переходные пластины »» Задние дисковые тормоза (ЗДТ) Рулевое управление » Рулевая рейка » Рулевая колонка » ЭУР » ГУР » Комплектующие » Спортивные рули »» Nardi Нива 4х4, Шевроле Нива » КПП » Лифт комплекты » Раздаточная Коробка Передач » Отключение переднего моста (ОПМ) » Стальной корпус редуктора переднего моста (СРПМ) » Редуктора » Главная пара » Тормозная система » Полуоси » Привода, вал привода, шрусы » Кронштейн переноса генератора » Кит Комплекты » Ступицы и поворотные кулаки » Отвязка переднего моста » Шноркели » Силовые Бампера » Расширители арок »» Антилаптеры » Чулок заднего моста » Защита агрегатов » Лебедки и тали » Экспедиционные багажники »» Niva 4×4 (Нива 4х4) »» Chevrolet Niva (Шевроле Нива) » Доп. оборудование »» Защита бампера »» Пороги »» Нива комфорт » Усилители кузова Тягово-сцепные устройства (фаркоп) » Фаркоп Chevrolet-Niva » Фаркоп Нива » Фаркоп ВАЗ 2108-21099 » Фаркоп Largus » Фаркоп Vesta » Фаркоп 2101-2107 » Фаркоп Priora » Фаркоп 2113-2115 » Фаркоп 2110-2112 » Фаркоп X-Ray » Фаркоп Granta » Фаркоп Калина » Фаркоп Калина 2 » Фаркоп Datsun Автобоксы Внешний вид » Бампер »» Бампер Приора »» Бампер 2108-21099 »» Бампер 2113-2115 »» Бампер Калина »» Бампер Гранта »» Бампер Vesta »» Бампер Классика »» Бампер ВАЗ 2110 »» Бампер Ларгус »» Внешний тюнинг Приора » Решётка радиатора »» ВАЗ 2110-2112 »» Калина »» Гранта »» ВАЗ Классика »» ВАЗ 2108-21099 »» ВАЗ 2113-2115 »» Решётка радиатора Приора »» Решётка Радиатора НИВА/Нива Легенд » Накладка на пороги » Спойлер » Комплекты обвеса »» Обвес Классика »» Обвес 2108-21099 »» Обвес 2113-2115 »» Обвес 2110-2112 »» Обвес Калина »» Обвес Приора »» Обвес НИВА и Chevrolet-Niva »» Обвес Гранта » Расширители арок / Фендеры » Обивка салона »» Обивки дверей »»» Обивки дверей Нива »» Торпеда »» Тонель Пола Нива » Воздухозаборники » Lapter » Жабо » Накладки на стёкла » Накладки на зеркала » Реснички на фары/ Накладки задних фонарей »  Жабо » Тюнинг для Шевроле/Лада Нива 2123, Нива Тревел »» Бампер НИВА/НИВА Тревел » Внешний тюнинг ВАЗ 2101-2107 (классика) » Внешний тюнинг ВАЗ 2110-2112 » Внешний тюнинг ВАЗ 2108-2115 Рейлинги » Рейлинги для LADA »» Рейлинги Lada X-Ray »» Рейлинги Datsun »» Рейлинги Лада Калина »» Рейлинги для LADA Granta »» Рейлинги для Lada 4×4 »» Рейлинги ВАЗ 2110-2112 »» Рейлинги Lada Priora »» Рейлинги Chevrolet-Niva »» Рейлинги Lada Largus »» Рейлинги Lada Vesta

Результатов на странице:

5203550658095

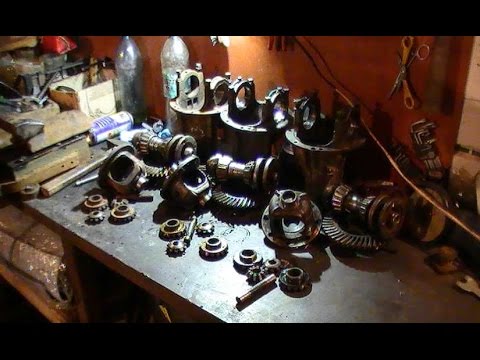

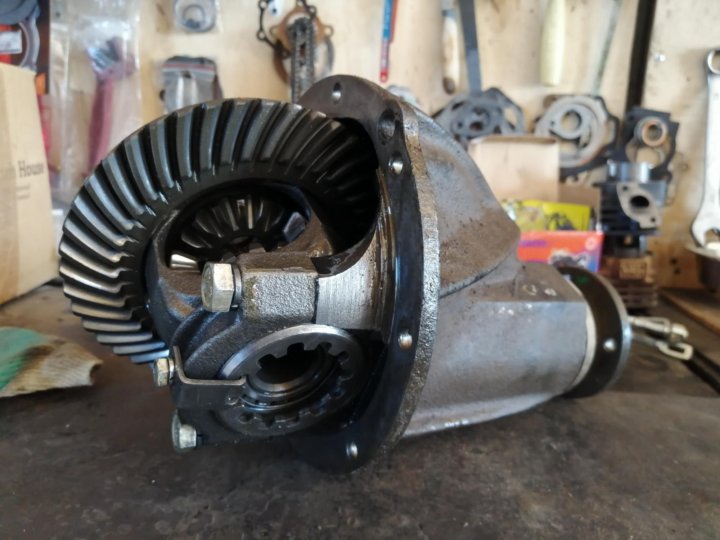

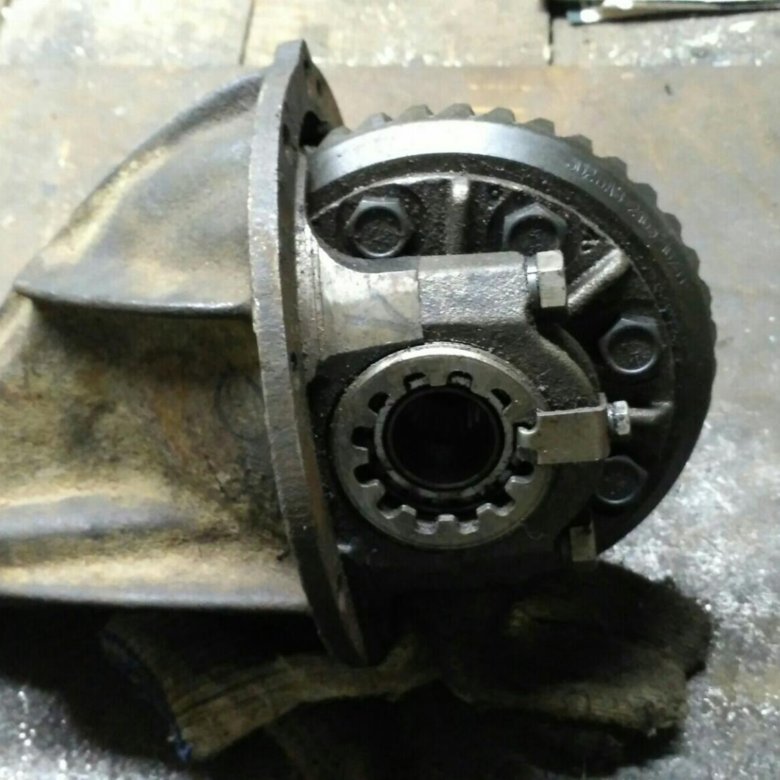

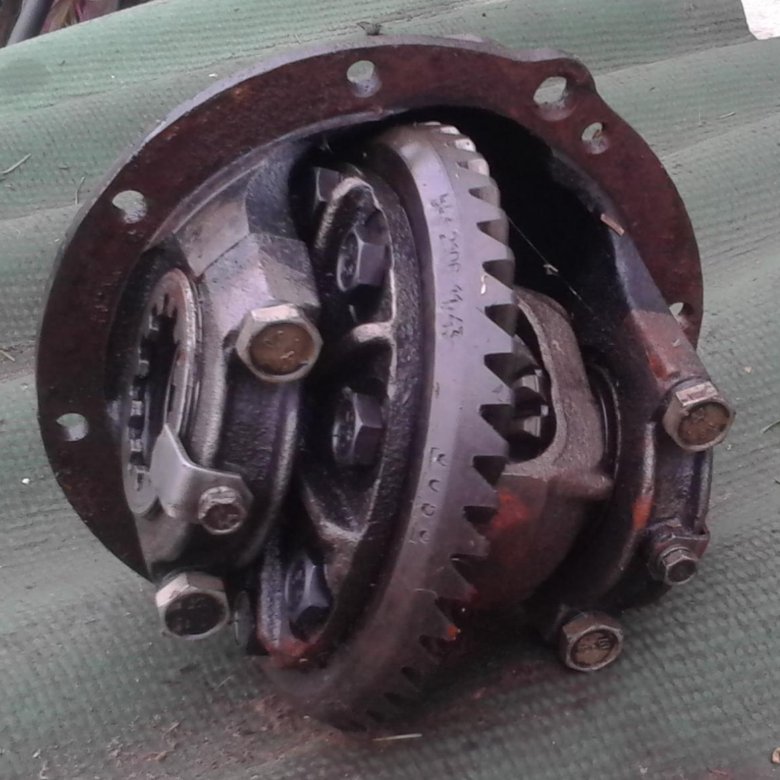

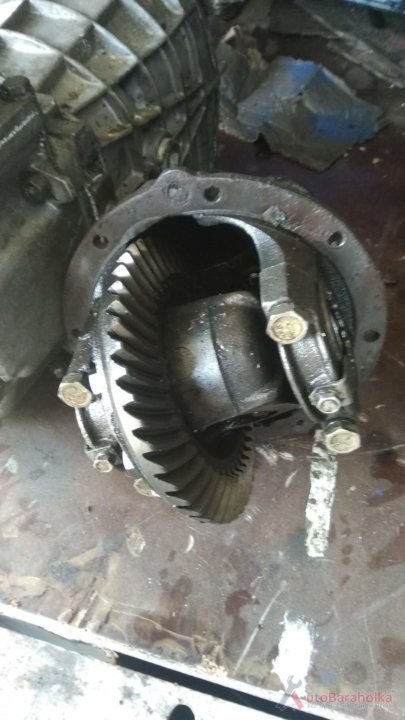

Ремонт редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Редуктор заднего моста – он передаёт крутящий момент с коробки передач и на задние колёса, если его снять то соответственно автомобиль уже не поедет, со временем от манеры езды зубья шестерёнок которые находятся в нём изнашиваются и редуктор требует замены, но новый стоит довольно не малых денег и поэтому есть смысл разобрать и отремонтировать старый редуктор, но только нужно понимать тот факт что если вы в чём то ошибётесь то машина может вообще не поехать когда вы её заведёте, это всё случиться если шестерни установлены не правильно поэтому в сборке редуктора заднего моста нужна тонкость и чёткость установки всех деталей.

Примечание!
Для разборки сборки редуктора моста нужно будет не мало инструментов, а именно: Карандаш, набор гаечных ключей и накидных тоже, молоток, зубило, выколотка, кернер всё это вам понадобиться, кроме этого специальный съёмник нужен будет для снятия кольца подшипника (Можно и без него, с ним удобней), различные отвёртки так же, линейка, штангенциркуль и обязательно динамометрический ключ!

Краткое содержание:

• Ремонт редуктора заднего моста
• Дополнительный видео-ролик

Где находится редуктор заднего моста?
Сам мост как понятно уже из названия располагается сзади, редуктор соответственно находиться внутри него и крепиться к самому мосту восьми болтами (Некоторые из них указаны красными стрелками), к другой стороне редуктора моста подсоединяется карданный вал который уже отсоединён от него на фото, то место где кардан присоединяется к редуктору указано на том же самом фото синей стрелкой.

Когда нужно ремонтировать редуктор заднего моста?
Он меняется при повышения в нём шума, особенно это заметно когда разгоняешь автомобиль и сильный гул в это время стоит в задний части (При исправном редукторе гула быть не должно), но учитывайте тот факт что вы вряд ли поймёте из какой именно части автомобиля этот звук исходит, так как он и в переднюю часть может отдавать, так и в центральной части может быть, кроме этого признака повыситься вибрации от редуктора моста и всё это из-за неправильной его эксплуатации (Буксует часто автомобиль и ездит на слишком повышенных оборотах) или от некачественно залитого масла в него, кстати точно такие же признаки будут если масло в редуктор не залито, проверьте его может его у вас там и вовсе нет, а о том как проверить уровень масла в редукторе моста и по необходимости дополнить или вообще заменить, читайте в статье: «Замена масла редуктора на ВАЗ».

Примечание!
Чтобы вы могли определять без труда вой редуктора если ваш полетит на автомобиле, то в таком случае просмотрите чуть ниже ролик, в котором наглядно продемонстрировано как будет гудеть редуктор требующий ремонта или же замены на новый!

http://www. youtube.com/watch?v=7d5V0VekYBE

Примечание!
Редуктора шли на классические автомобили все практически одинаковые, у них только разница в шестернях была и поэтому каждый редуктор маркируется цифрами 2106, 2103, 2102 и 2101, ремонт всех редукторов так же идентичен и не требует слишком высоких для этого навыков, самое главное иметь динамометрический ключ и думать головой в процессе ремонта и тогда у вас всё 100% получиться!

Разборка:
1) Прежде чем приступить к разборке редуктора его нужно снять с автомобиля, если вы не умеете производить данную операцию то рекомендуем вам ознакомиться с ней в статье которая размещена на нашем сайте и называется она: «Замена редуктора заднего моста на ВАЗ».

2) Теперь тряпочкой очистите весь редуктор от грязи и положите его после этого туда где вам удобней будет всего работать (Верстак к примеру или на земле можно разложить его но только не потеряйте в этом случае ничего), затем берите в руку гаечный ключ и выверните с его помощью болт который стопорную пластину крепит (см. фото 1), сразу же после того как болт будет выкручен а пластина освобождена, снимите её с редуктора (см. фото 2), точно такую же операцию произведите с другой стороны редуктора соответственно с другой пластиной, когда обе стопорных пластины будут сняты, воспользуйтесь кернером, а именно им нанесите метки на крышки подшипников как показано на рисунке под номером 3, всё дело в том что крышки нужно будет при сборке устанавливать точно на те же места где они стояли ранее и поэтому (Крышке всего две, левая и правая) на каждой крышке нужно делать метку относительно корпуса к которому она болтами прикручена, после того как метки будут сделаны выберите крышку которую вы будете снимать первой (Без разницы, но их нужно по отдельности снимать так будет проще) и начните отворачивать болты которые её крепят (Одну крышку крепят всего два болта, см. фото 4).

Примечание!
Ещё раз уточним насчёт меток которые вам нужно сделать (Это для тех кто ещё не понял), обязательно ещё рекомендуем вам кроме меток цифры или по несколько и одной метки наносить на крышке, сейчас объясним всё! Так как крышки должны устанавливаться строго так же и строго на свои месте, то первую крышку вы к примеру можете одной меткой промаркировать и это будет означать что это допустим правая крышка, на вторую крышку уже две метки можно нанести и это будет говорить о том что это левая крышка, более подробнее о том куда метки нужно наносить смотрите на фото ниже:

3) Затем когда болты крепления крышки подшипника будут откручены, выньте их и снимите саму крышку, а так же регулировочную гайку снимите как на фото 3 показано и следом за ней установлено наружное кольцо подшипника и его тоже снимите (см. фото 4).

Примечание!
Точно такую же операцию произведите и с другой стороной редуктора, но только когда на той стороне будете снимать наружное кольцо подшипника пометьте его чем ни будь (Фломастером например) и вы уже не перепутаете какое наружное кольцо куда устанавливается, просто их месторасположение тоже имеет значение (Если подшипник будет заменяться то и кольца у него будут новые стоять, поэтому если вы уже купили рем. комплект и там есть подшипник и данное кольцо, то снятое уже помечать ни чем не нужно)!

4) Теперь когда уже ничего не мешает переходим к снятию ведомой шестерёнки в сборе с дифференциалом, для этого просто рукой возьмитесь за неё и снимите (см. фото 1), а так же вытащите все остальные детали которые находятся в редукторе и не к чему не перекреплены, к этим деталям относиться ведущая шестерня (см. фото 2) которая идёт в сборе с такими мелкими но очень важными деталями как сепаратор, с регулировочным кольцом и т.д., самое главное когда снимите ведущую шестерню на ней будет установлена (Оно может упасть при снятии) распорная втулка (Обязательно подлежит замене) и её снимите (см. фото 3), после снятия возьмите в руки выколотку и молоток и ими снимите внутреннее кольцо с сепаратором и роликами для этого приставьте выколотку к внутреннему (Именно к внутреннему) кольцу подшипника и по ней бейте молотком до того пока вдоль вала не снимется внутреннее кольцо со всеми деталями (см. фото 4).

Примечание!
Когда снимите внутреннее кольцо выбив его вдоль вала со всеми его деталями (Выбивать кстати нужно не только в одном месте иначе у вас ничего не получиться, бейте по не многу и по разным местам, так по чуть-чуть кольцо и снимется), под ним будет находиться регулировочное кольцо (Указано стрелкой), его тоже вдоль вала снимите и не повредите!

Пару слов хотели бы вам про распорную втулку сказать и объяснить почему она должна именно заменяться, во-первых втулка деформируется от времени и раз вы уже разобрали механизм то её необходимо заменить, особенно это нужно тем кто гайку фланца редуктора сильно закрутил и после чего она и деформировалась, но выбрать новую втулку тоже не так то просто, более подробную информацию для чего эта втулка вообще нужна и почему её менять нужно, смотрите в ролике который размещён чуть ниже:

5) Идём дальше, теперь вам нужно будет извлечь сальник из гнезда редуктора куда он установлен, более подробную информацию о том как это сделать читайте в статье: «Замена сальника редуктора ВАЗ», но только там весь процесс показывается на установленном редукторе а у вас он снят, поэтому учтите это.

6) После снятия сальника в том гнезде где он находился стоит маслоотражатель, его рукой аккуратно подденьте и выньте или просто редуктор немного наклоните и он сам упадёт, но только не деформируйте его (см. фото 1), сразу же за этим маслоотражателем будет находиться ещё одно кольцо подшипника с тем же сепаратором и роликами, его тоже выньте из гнезда (см. фото 2) и после этого с другой стороны редуктора (С внутренней) при помощи выколотки выбейте наружное кольцо подшипника (см. фото 3) и будьте готовы к тому что оно у вас вылетит с другой стороны, поэтому либо на руку, либо на что то мягкое выбивать его то и нужно (см. фото 4), а иначе он весь исцарапается в связи с чем вам его и придётся заменить.

Примечание!
По инструкции выше вы выбили выколоткой наружное кольцо переднего подшипника, точно так же выбейте наружное кольцо заднего подшипника но только уже выбивайте с другой стороны редуктора!

7) Далее если вам нужно будет разобрать дифференциал снятый ранее с редуктора, то берите специальный съёмник о которым мы говорили в начале статьи и им спрессуйте вдоль вала (Простыми словами это снимите вдоль вала значит) внутреннее кольцо подшипника как показано на фото 1, если же съёмника такого нет то зубилом как показано уже на фото 2 сдвиньте немного внутреннее кольцо подшипника (Так же бейте по разным местам, таким образом по не могу кольцо и будет смещаться) чтобы туда две толстых отвёртки встали, как только место для двух отвёрток освободилось, их вставьте по бокам и использовав как рычаг (см. фото 3) полностью снимите внутреннее кольцо подшипника с вала.

Примечание!
После снятия кольца подшипника с вала, точно так же как снимите внутреннее кольцо другого подшипника!

8) Чтобы работать далее понадобятся тиски или ещё как ни будь нужно зажать дифференциал чтобы он не перемещался когда вы болты крепления ведомой шестерни будете выкручивать (Тиски нужны из губок мягкого металла, если нет таких то проложите между губок и между деталью толстую тряпку и сильно зажимать дифференциал уже в таком случае не нужно, всё должно аккуратно быть), как только вы его закрепите все 8 болтов которые крепят ведомую шестерню отверните (Для наглядности пару болтов указано стрелкой на фото 1), после отворачивания берите молоток с резиновым бойком либо с пластмассовым и им сбейте ведомую шестерню с дифференциала (Она синей стрелкой на фото 2 обозначена).

9) Ну и в завершение переходим к разборке дифференциала, выньте из него во-первых ось (см. фото 1) на которой сателлиты располагаются, после этого проворачивая рукой сателлиты выньте их из дифференциала (см. фото 2), вслед за ними снимите полуосевые шестерни (см. фото 3) и их опорные шайбы (см. фото 4) и на этом вся разборка закончена, ниже объяснено как собрать все эти детали и объясняется их дефектовка (Дефектовка это проверка деталей на наличие дефектов, объясняется там на что нужно смотреть и при каких случаях нужно менять те или иную деталь на новую).

Сборка:
1. Все детали собираются в обратной последовательности но перед сборкой их нужно вымыть в керосине и осмотреть, поэтому после промывки обратите особое внимание на шестерёнки, у каждой шестерни есть зубья так вот они не должны быть повреждены, не должны иметь задиры, в другой цвет тоже не должны быть выкрашены (Цвет металла у них должен быть и никакой чёрной накипи от масла), так как это недопустимо, кроме этого мелкозернистой шкуркой зачистите от задиров и от незначительных повреждений ось сателлитов, шестерни полуосей а именно их шейки и посадочные места этих шестерён тоже зачистите если на них будет выработка, в случае сильной деформации деталей меняйте их на новые.

Примечание!
Когда вы разбирали редуктор от туда в самый последний момент вы должны были извлечь опорные шайбы и перед этим полуосевые шестерни, так вот полуосевые шестерни как вы уже поняли идут как одно целое с этими шайбами и если вы обнаружите в друг что опорные шайбы имеют деформацию (Даже незначительную), то в таком случае данные шайбы обязательно замените на новые но учтите что их нужно брать точно такой же толщины как и старые, поэтому не ошибитесь!

2. Теперь проверьте подшипники дифференциала, на их рабочих поверхностях не в коем случае не должно быть деформаций и различного рода задиров, если будут присутствовать и тем самым рабочая поверхность будет не гладкой, то замените эти подшипники на новые и кстати они являются причиной постоянного шума при работе редуктора (Это если они изношены).

3. При сборке дифференциала внутренние кольца подшипников которые вы ранее снимали с помощью специального съёмника, устанавливаются отрезком трубы подходящего диаметра до того пока кольца не упрутся, кроме этого при сборке дифференциала трансмиссионным маслом смажьте полуосевые шестерни и их опорные шайбы, сателлиты так же смажьте (Один из сателлитов указан цифрой 9 на схеме) и установите все эти детали обратно, во время установки проверните сателлиты и полуосевые шестерни (Одна из них указана цифрой 8) таким образом, чтобы ось сателлитов войти смогла и установите её после этого.

Примечание!
Ещё осевой зазор у шестерён полуосей проверьте, он не должен быть более 0.1 мм а если будет, то замените опорные шайбы у всех шестерен на шайбы большей толщины и если сможете ещё чем ни будь определить момент вращения шестерен дифференциала (Рукой эти шестерни в случае определения момента нужно вращать как показано на рисунке ниже), то данный момент не должен превышать более 14,7 Н.м (1.5 кгс.м)!

4. Следом воспользоваться молотком и подходящего по размеру отрезком трубы или накидной головкой нужно, с их помощью вам понадобиться запрессовать (Это вставить обозначает) наружное кольцо переднего и заднего подшипника во внутрь в корпус (см. фото 1), потом если вы решите заменить главную пару редуктора (В главную пару входит ведомая шестерня и ведущая) или подшипники ведущей шестерни, то регулировочное кольцо ещё придётся подобрать (Указано цифрой 6 на схеме выше), для его подбора нужно изготовить приспособление из ненужной (Старой) ведущей шестерни, для этого возьмите пластину длиной 80 мм и сваркой приварите её к шестерни и после приварки отшлифуйте её в зависимости от торца шестерни в размер 50-0. 02 мм (см. фото 2 на котором к шестерне пластина уже приварена), затем проточите или же мелкозернистой шкуркой снимите слой металла с того места на шестерни куда устанавливается задний подшипник (Цифрой 5 на схеме выше указан), слой металла нужно снимать до того пока вы не добьётесь того чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке, как только сняли нужный слой металла устанавливаем на шестерню внутреннее кольцо с сепаратором и роликами, и вставляем это всё в картер редуктора (Устанавливаем на своё место проще сказать), после установки так же внутреннее кольцо но только уже переднего подшипника (Передний подшипник указан цифрой 4 на схемы выше) с сепаратором и роликами установите, ещё ко всему этому фланец на своё место оденьте и прокрутите его чтобы все ролики подшипников в правильное положение установились, сразу же после этого закрутите гайку фланца моментом 7,9–9,8 Н.м (0,8–1,0 кгс.м) и поставьте редуктор ровно и стоймя как показано на третьем фото, далее положите лекальную линейку ребром чтобы она касалась постелей подшипников по одной линии и набором щупов определяем величину зазора между линейкой и той самой пластиной которую вы чуть ранее приварили (см. фото 3), данную величину зазора запишите куда ни будь или же запомните и сравните его с отклонением от номинального положением новой шестерни (Отклонение шестерни написано на ней самой, она может быть как со знаком плюс так и со знаком минус, месторасположение этой записи ищите на конической части хвостовика шестерни, см. фото 4).

Примечание!
Теперь открывайте калькулятор или думайте всё в уме, к примеру у вас зазор получился 2.90 мм, а на конической части хвостика шестерни стоит –15 (Это отклонение шестерни от номинального положения), переведём в начале отклонение шестерни в миллиметры для этого: «-15 x 0.01 = -0.15 мм», после перевода узнаем точную толщину регулировочного кольца который нам нужен, для этого: «2.90 – (-0.15)= 3.05 мм»!

5. Затем снимите старую шестерню с приваренной к ней пластиной, а так же фланец, оба внутренних кольца с сепараторами и роликами тоже снимите, берите новую шестерню и устанавливайте на неё внутреннее кольцо заднего подшипника (см. фото 1) и после чего вставьте эту шестерню в картер редуктора, ещё новую распорную втулку установите, внутреннее кольцо переднего подшипника и маслоотражатель, рабочую кромку нового сальника смажьте смазкой Литол-24 (Более подробно о том как установить сальник и чем его смазывать, читайте в статье на которую выше дана ссылка, называется эта статья: «Замена сальника редуктора на ВАЗ») и установите фланец редуктора на своё место, данный фланец застопорите чтобы он не вертелся и начните закручивать постепенно после чего гайку его крепления при помощи динамометрического ключа, закручивать гайку нужно пока не достигнет момент 118 Н.м (12 кгс.м) как на фото 2 показано, во время подтягивания гайки момент сопротивления подшипников вращению ведущей шестерни тоже проверяйте (Момент проверяется динамометром, это на фото 3 показано) и если он окажется меньше 157 Н.см (16 кгс.см) – для новых подшипников, а для подшипников пробегом свыше 30 км. меньше 39,2 Н.см (4 кгс.см) но при этом момент затяжки будет не превышен то так всё и оставьте не доводя гайку до момента 118 Н. м (12 кгс.м), а если же момент окажется более 197 Н.см (20 кгс.см) – для новых подшипников и более 59,0 Н.см (6 кгс.см) для подшипников с пробегом, то самый первый раз когда вы эту гайку тянули натяг подшипников был превышен, в данной ситуации нужно заменить деформированную распорную втулку на новую и всё повторно собрать и таким же образом отрегулировать натяжение центральной гайки фланца.

Примечание!
При сборке редуктора регулировочные гайки (Одна из гаек цифрой 14 для наглядности на схеме выше показана) устанавливайте таким образом, чтобы они соприкасались с наружными кольцами подшипников и затяните после этого болты которые крепят левую и правую крышку нужным моментом (Крышки устанавливайте по меткам сделанным ранее, так как левая крышка от правой отличается), эти регулировочные гайки кстати можно вращать затягивая тем самым и ослабляя их, для этого стальную пластинку шириной 49.5 мм и толщиной 3-4 мм изготовьте и ей по необходимо затяните данные гайки, но для проведения этой операции по регулировки нужно выполнить несколько моментов, первое это вам нужно будет при помощи штангенциркуля замерить расстояние между обоими крышками подшипников (см. фото 4 выше), после замера у вас должно получиться 0.15-0.20 мм в противном случае делайте регулировку, для этого заверните немного левую регулировочную гайку специальной пластиной изготовили вы которую ранее (см. фото 1 там правая гайка показана, а левая регулировочная гайка эта та которая идёт со стороны ведомой шестерни, ведомая это большая шестерёнка), заворачивать гайку нужно до того пока зазор полностью не уберётся в зацеплении шестерен главной передачи и после этого правую гайку точно так же заверните до упора, дальше левую регулировочную гайку немного подтяните пока боковой зазор в зацеплении шестерен главной передачи не будет выставлен в районе 0.08-0.13 мм (Данный зазор сложно проверить чем либо поэтому на ощупь его можно определить, для этого рукой возьмитесь за ведомую шестерню и покачивая её рукой а именно пальцами вы будете ощущать самый минимальный люфт и стук ударов зубьев при покачивании должен быть слышен), после выставления предварительный натяг подшипников всё с помощью тех же регулировочных гаек, для этого по не могу и равномерно затягиваем обе регулировочные гайки пока расстояние между крышками подшипников не будет входить в пределы 0. 15-0.20 мм (см. фото 4 выше), после этого окончательно проверьте боковой зазор в зацеплении шестерен главной передачи (Он не должен будет измениться), чтобы его проверить прочтите текст чуть выше описано там и в дополнение проверки данного зазора, пальцами руки возьмитесь за ведомую шестерню и медленно проверните её на три оборота (см. фото 2) при этом пальцами контролируйте люфт который должен быть минимален!

Ну и в завершение дадим совет, данные регулировочные гайки регулируют зазор между ведомой и ведущей шестерней редуктора, поэтому если у вас этот зазор будет выходить за рамки 0.08-0.13 мм, то в таком случае вращайте регулировочные гайки и отрегулируйте его, если же зазор будет меньше положенного то подтягивая одну из регулировочных гаек и ослабляя вторую на тот же угол, добейтесь того чтобы он опять вошёл в своё положенное значение!

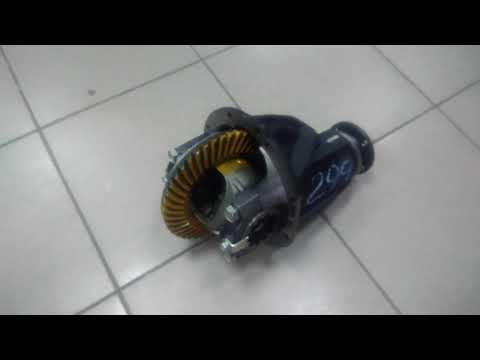

Дополнительный видео-ролик:
Чтобы наглядно вы могли понимать как редуктор разобрать и собрать его, посмотрите два замечательных ролика ниже в которых даются грамотные советы по разборке и сборке редуктора заднего моста классических автомобилей.

https://www.youtube.com/watch?v=_Drg-gX4jdc

http://www.youtube.com/watch?v=YCdxrtX_M8o

Примечание!
Второе видео по ремонту редуктора смотрите ниже:

https://www.youtube.com/watch?v=bVXwDbT5FoM

Характеристика и устройство редуктора ВАЗ 2107

Содержание

1. Характеристика и устройство
2. Принцип работы
3. Масло
4. Особенности зубьев
5. Регулировка заднего редуктора
6. Выше или ниже?
7. Погрешности
8. Заключение

Задний мост ВАЗ 2101. Задние мосты автомобилей ВАЗ-2101; ВАЗ-2102 и их модификаций имеют одинаковое устройство и полностью унифицированы, за исключением редукторов, главная передача которых имеет разное передаточное число. У ВАЗ-2101 и его модификаций оно составляет 4,3, а на ВАЗ-2102 – 4,44. Для отличия редукторов для «универсала», на их горловине наносится буква «у».

Как известно, автомобили различаются по типу привода. Есть полный, задний, а также передний. Первые модели классических ВАЗов шли именно с задним приводом. И «семерка» не стала тому исключением. В свою очередь, устройство заднего привода включает в себя редуктор. ВАЗ-2107 имеет схожую схему конструкции элемента, как и на «шестерке». Что же, давайте рассмотрим, для чего служит данный элемент и как он работает.

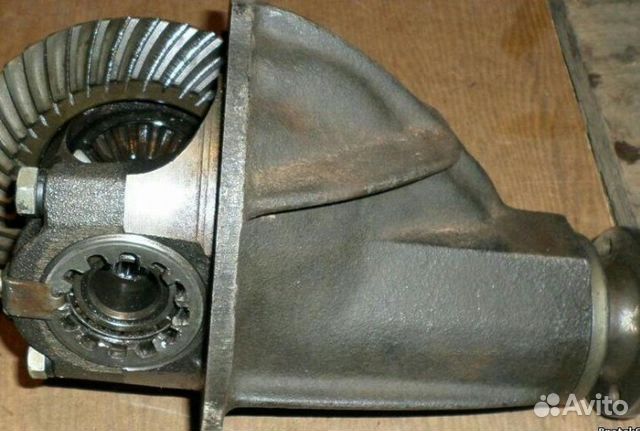

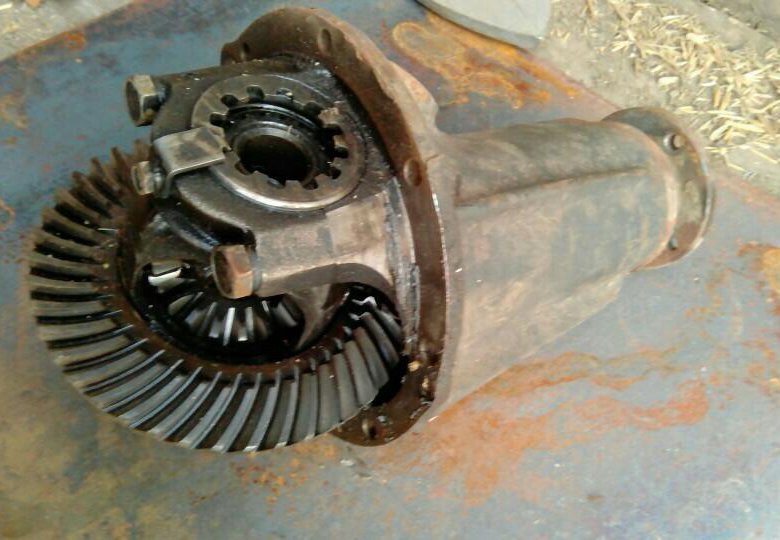

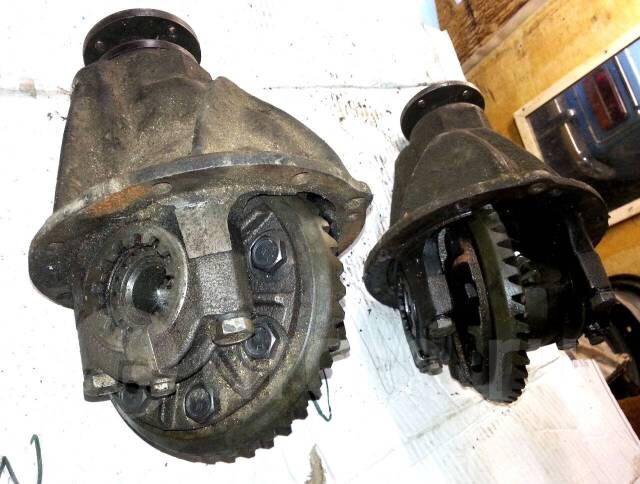

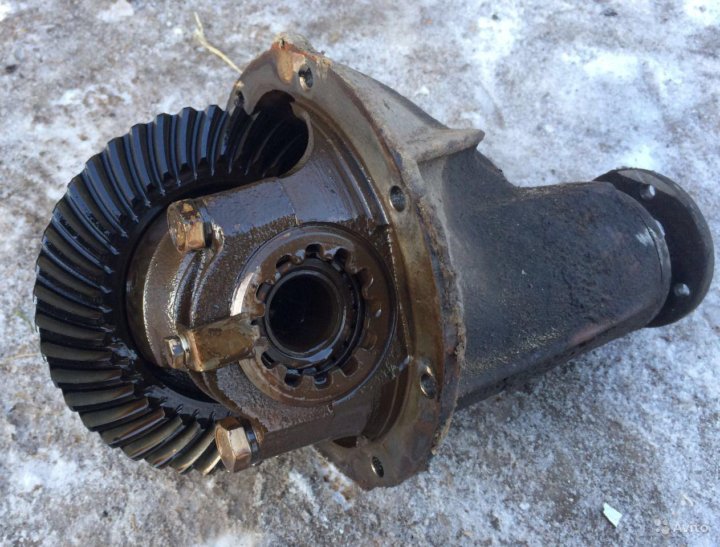

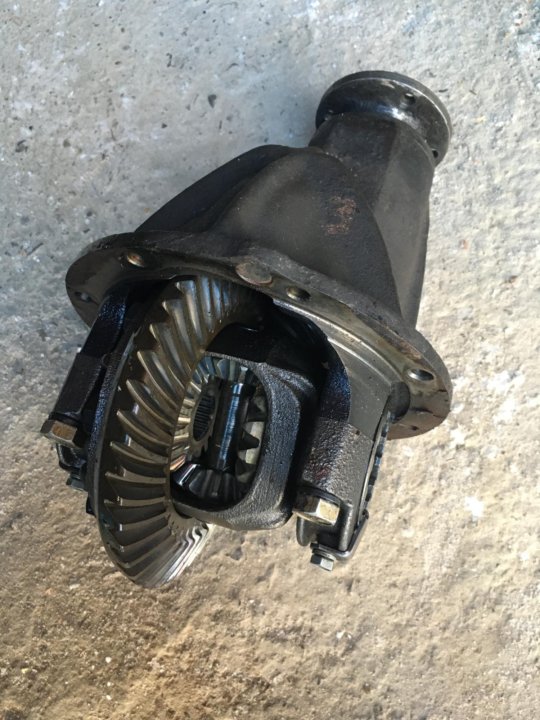

Характеристика и устройство

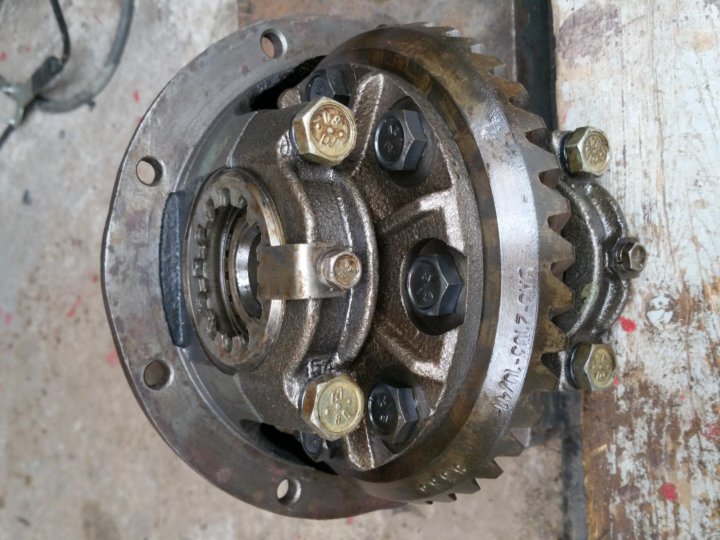

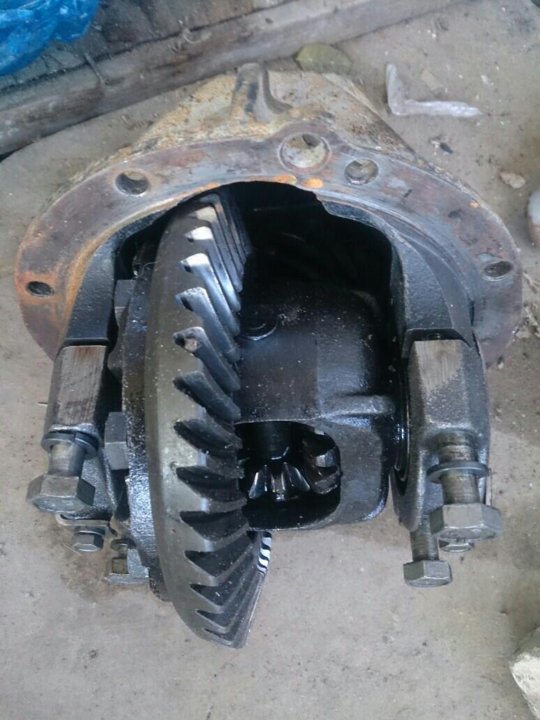

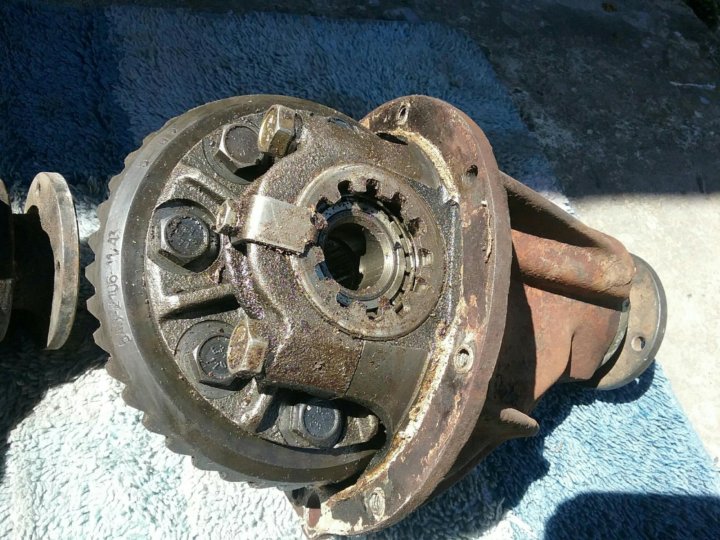

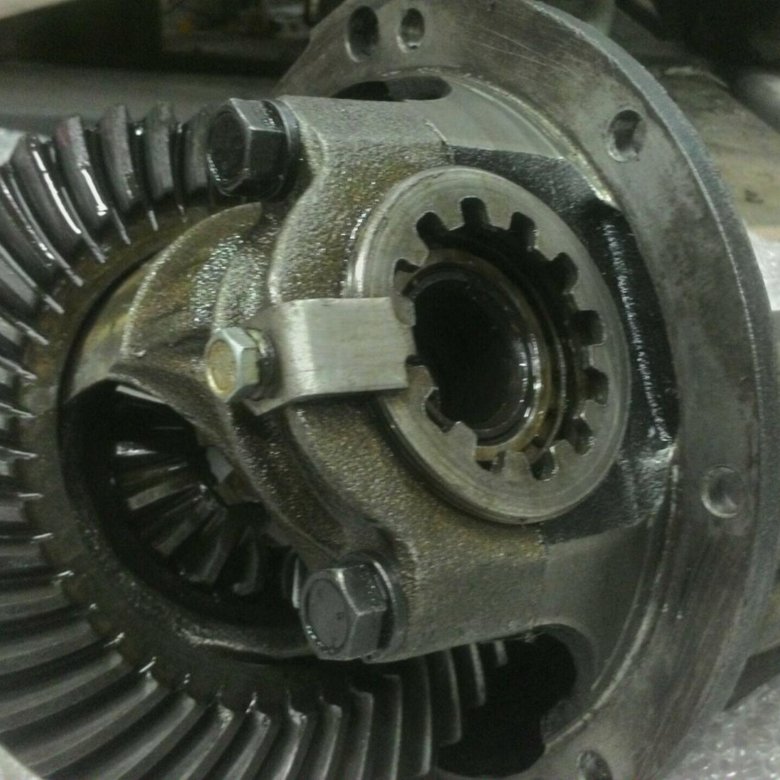

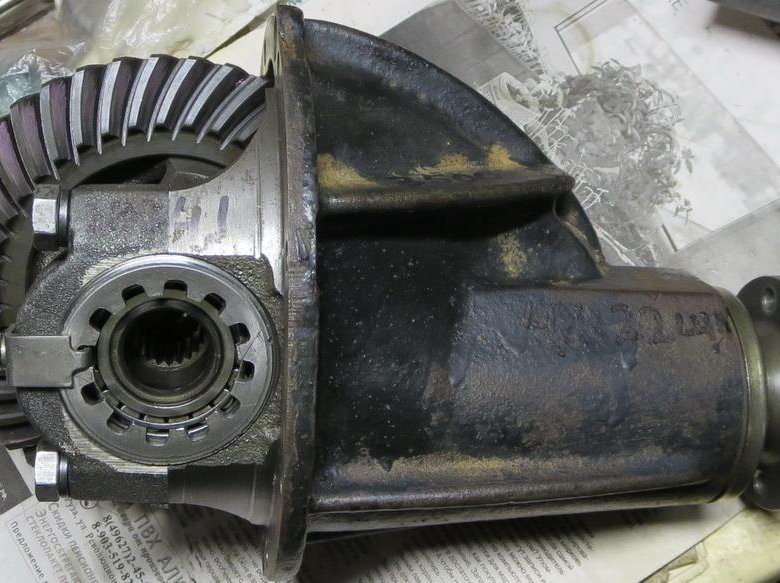

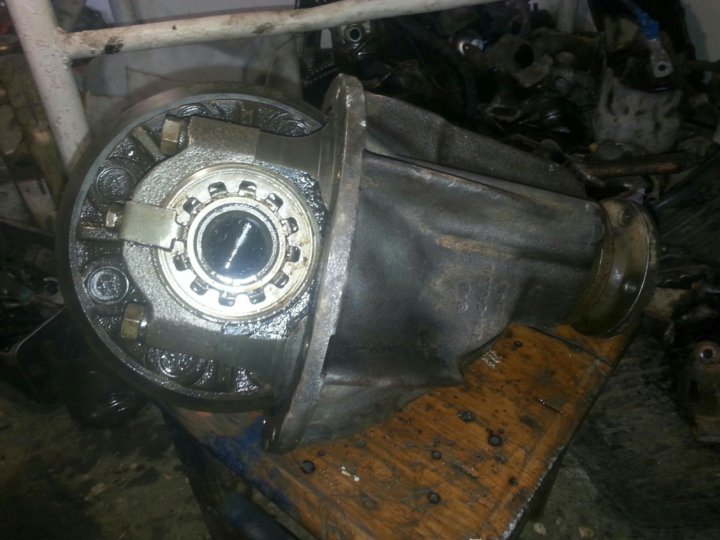

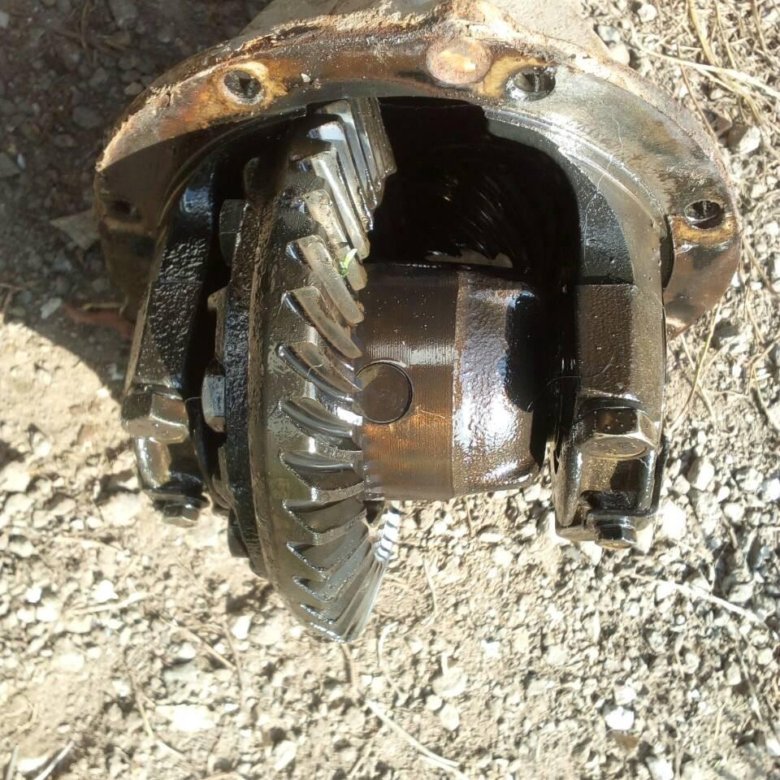

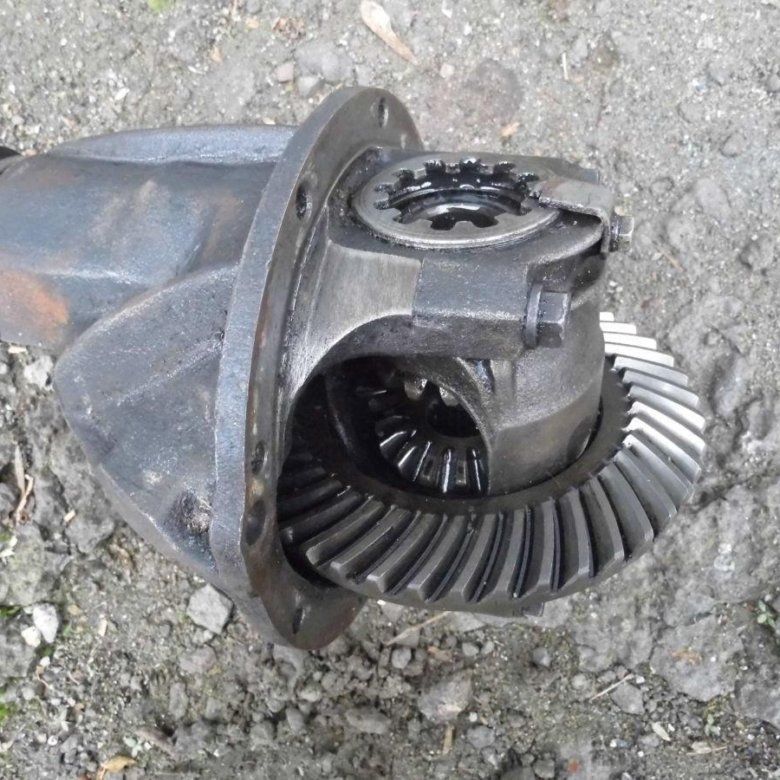

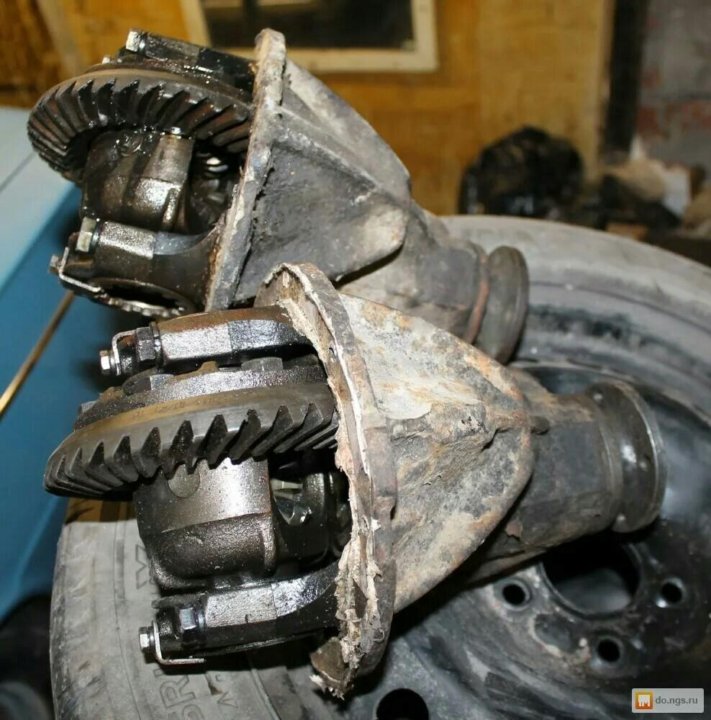

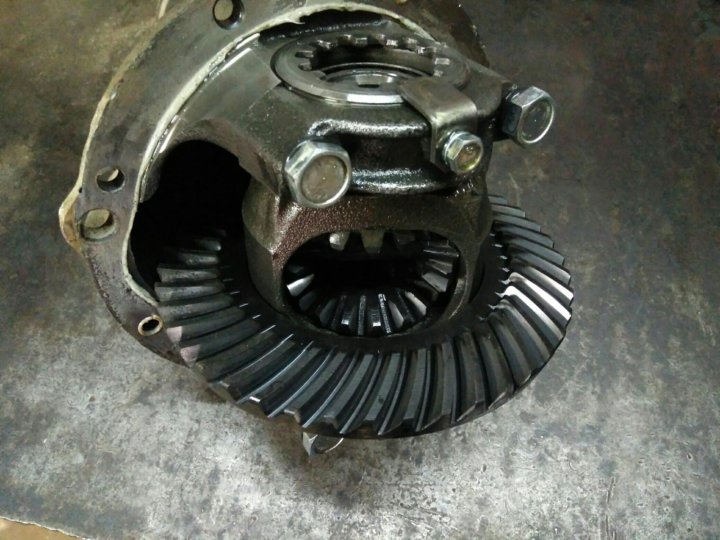

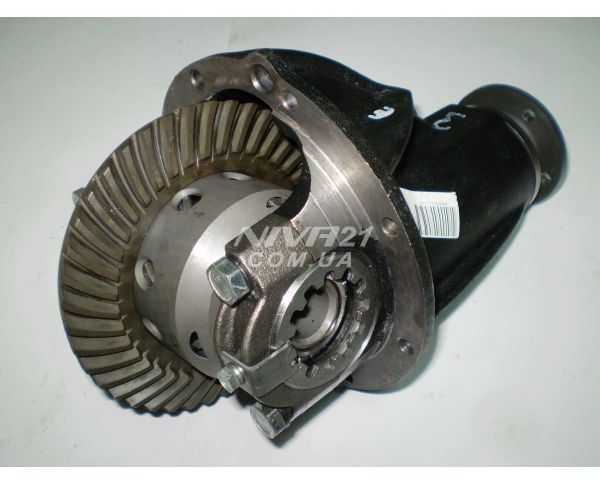

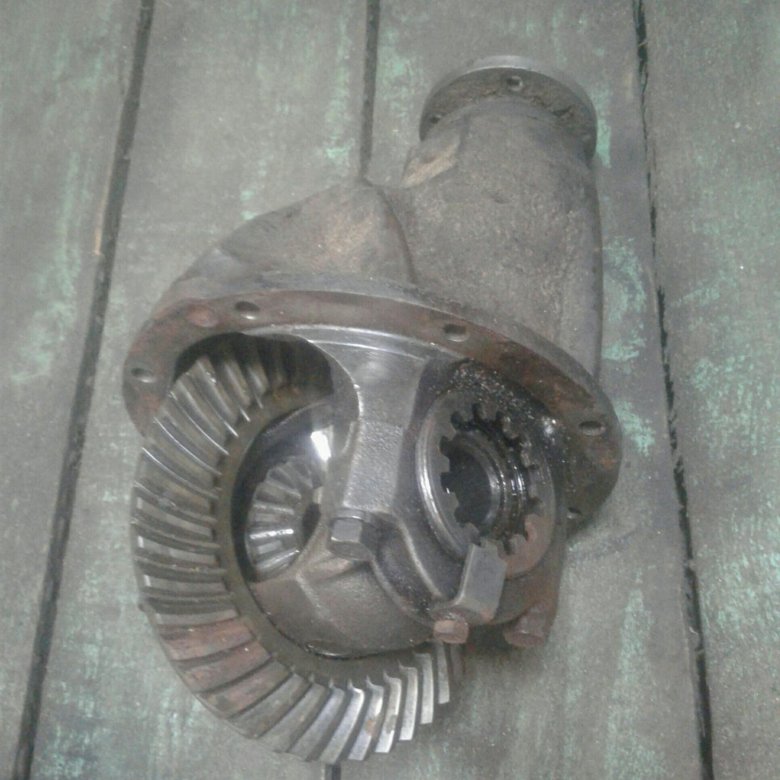

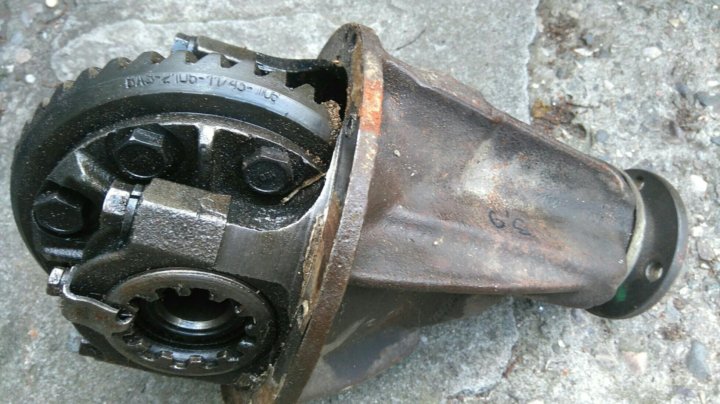

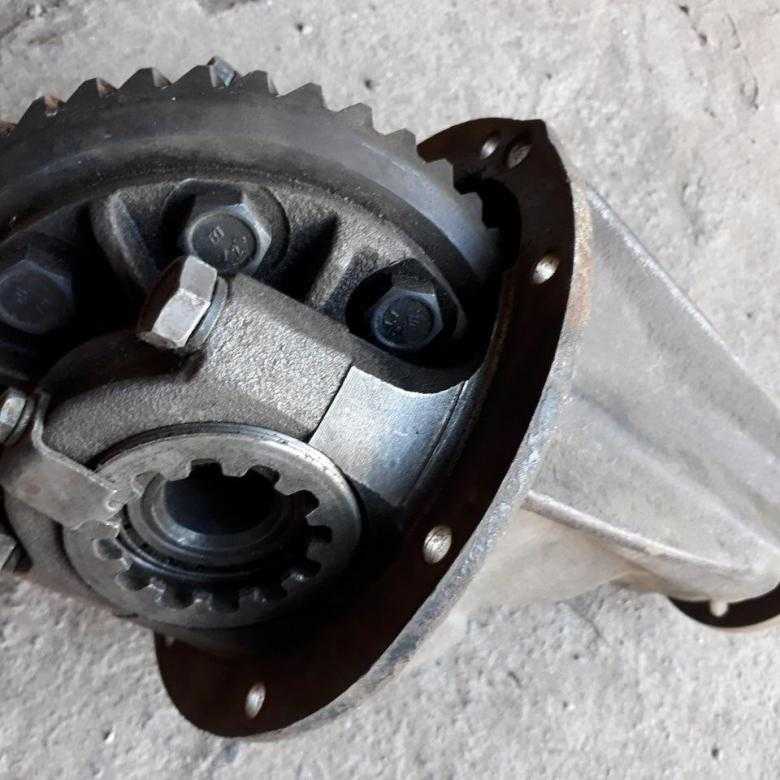

Данный узел является неотъемлемой составляющей любого автомобиля с задним приводом. Элемент включает в себя несколько составляющих:

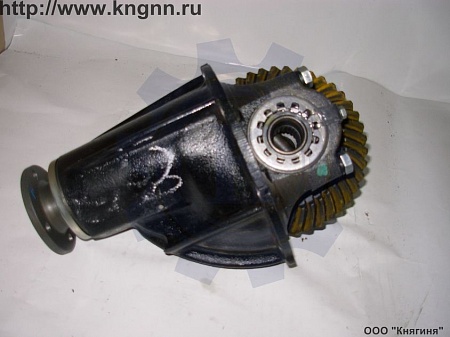

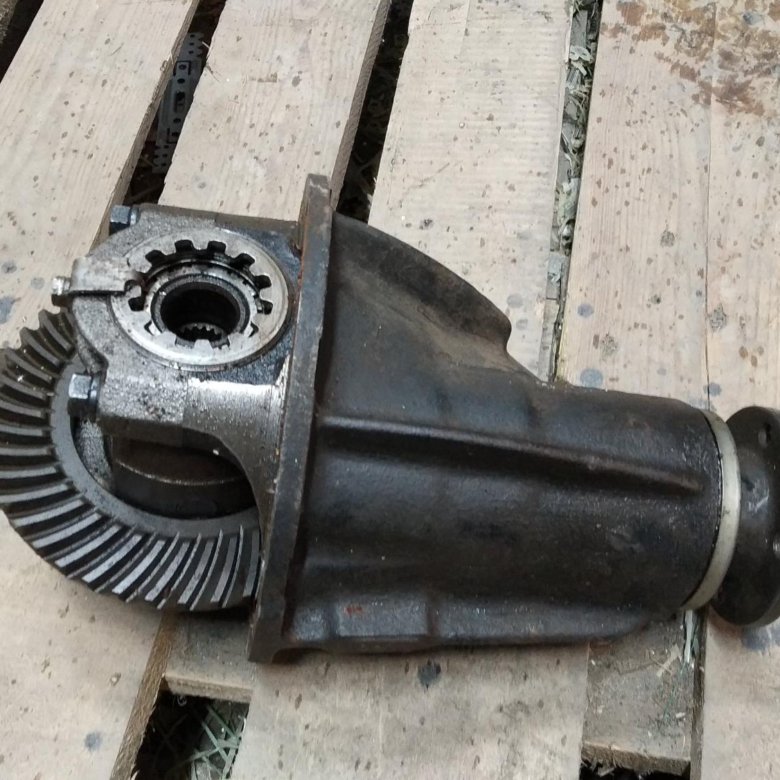

Устроен редуктор ВАЗ-2107 достаточно просто, поэтому отличается высокой надежностью и ремонтопригодностью.

Принцип работы

На автомобиле ВАЗ-2107 редуктор моста работает так же, как и на всех других авто с классической компоновкой привода. Почему классической? Ответ прост: первые машины, что производились ранее, имели продольное расположение двигателя. Таким образом, сначала шел мотор, далее – коробка передач, карданный вал, и заключительным элементов в цепочке являлся задний редуктор. ВАЗ-2107 построен по такому же принципу.

А вот следующая модель 2108 имеет более современную переднеприводную компоновку с поперечно размещенным двигателем. Считается, что такая конструкция более безопасна в плане выхода авто из заноса. Но в таком случае все узлы сосредоточены в одном месте (то есть в подкапотном пространстве). В случае с «семеркой» все элементы размещены равномерно по кузову. Итак, как работает редуктор ВАЗ-2107?

Такой принцип работы редуктора реализован на большинстве отечественных автомобилей, в то числе и на коммерческой технике (например, на «Газелях»). Данная схема устройства одна из наиболее простых и надежных.

Масло

Стоит отметить, что редуктор ВАЗ-2107, точнее его принцип работы, основан на зацеплении шестерен. Соответственно, при постоянном вращении будет значительная выработка. Чтобы увеличить ресурс, внутри редуктора залито специальное масло. Оно образует тонкую пленку за зубьях. На «семерке» можно использовать густое трансмиссионное масло.

Оно отлично подходит не только для КПП, но и для заднего моста. Также отметим, что у смазки есть определенный ресурс эксплуатации. Специалисты рекомендуют менять данную жидкость не реже, чем раз в тридцать тысяч километров пробега.

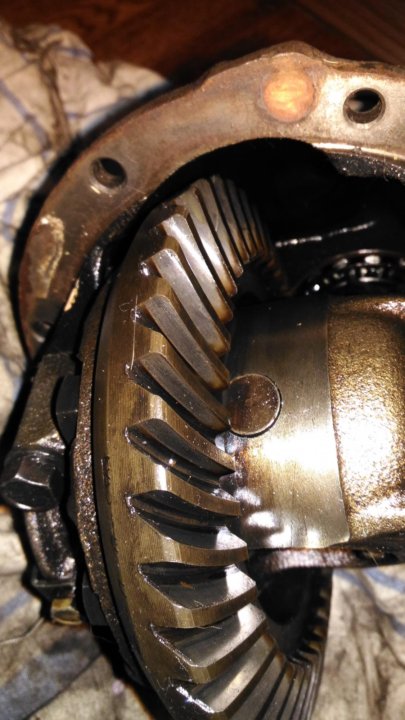

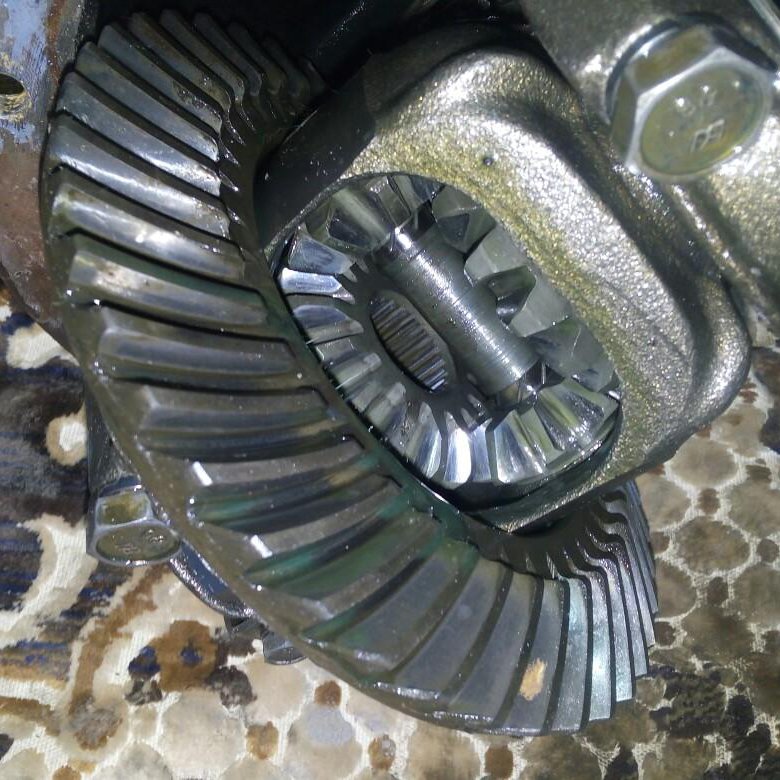

Особенности зубьев

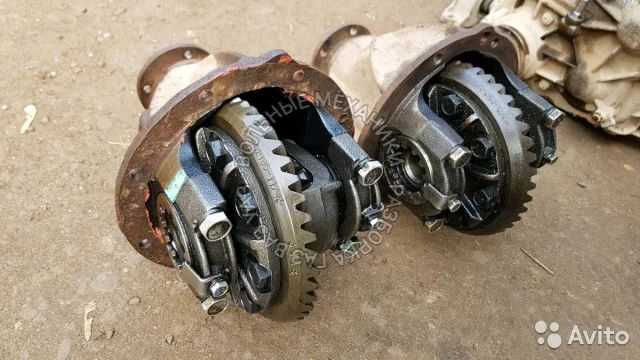

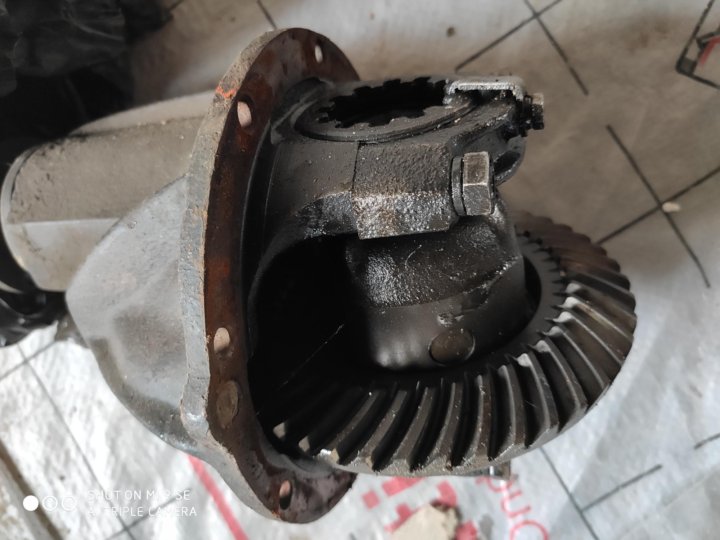

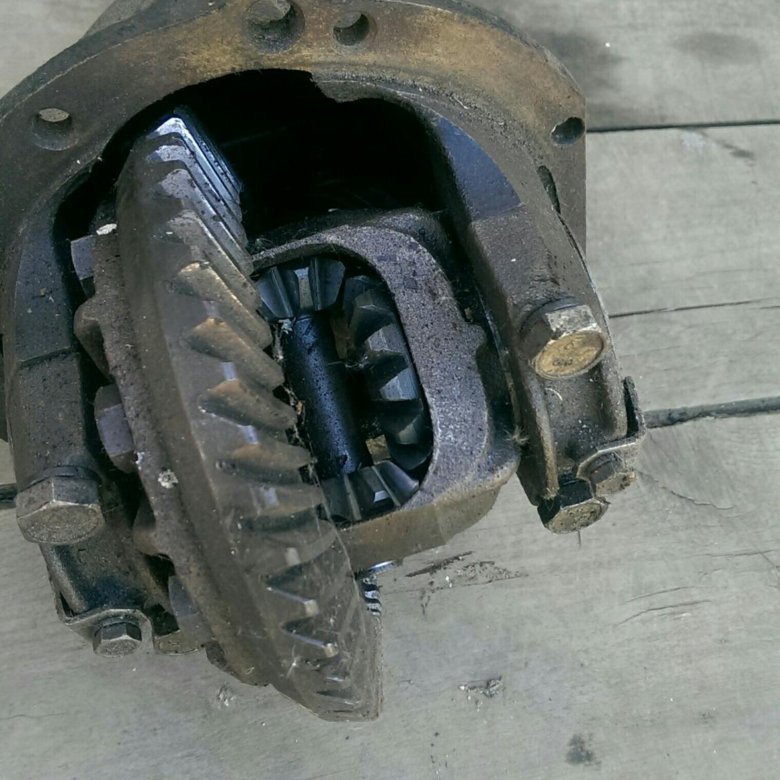

Так же как и в коробке передач, здесь используется пара шестерен. Не является исключением и рулевой редуктор ВАЗ-2107. На «семерке» ведомая и ведущая шестерня расположены под углом (то есть не прямо-, а косозубая). Главная особенность пары – меньшая нагрузка на зубья, плавность и бесшумность работы.

По такому же принципу устроен задний мост «шестерки» и других классических моделей от ВАЗ.

• Цилиндрические.
• Конические.
• Червячные.

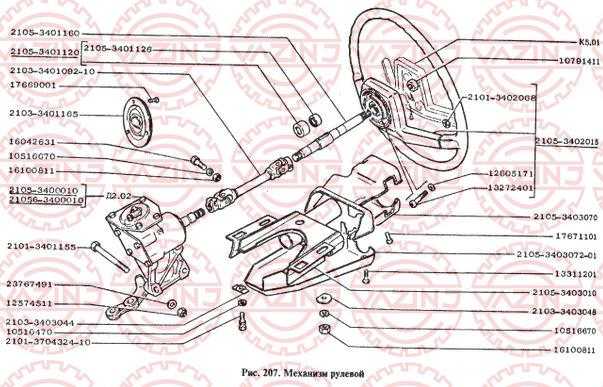

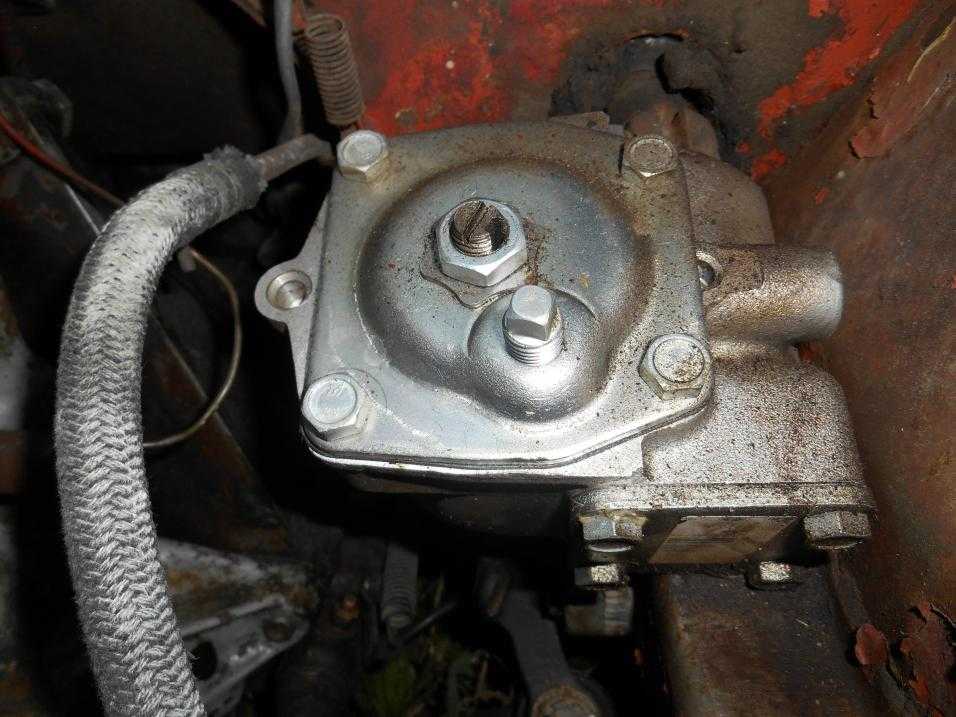

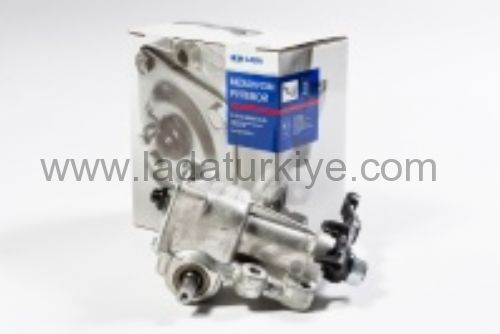

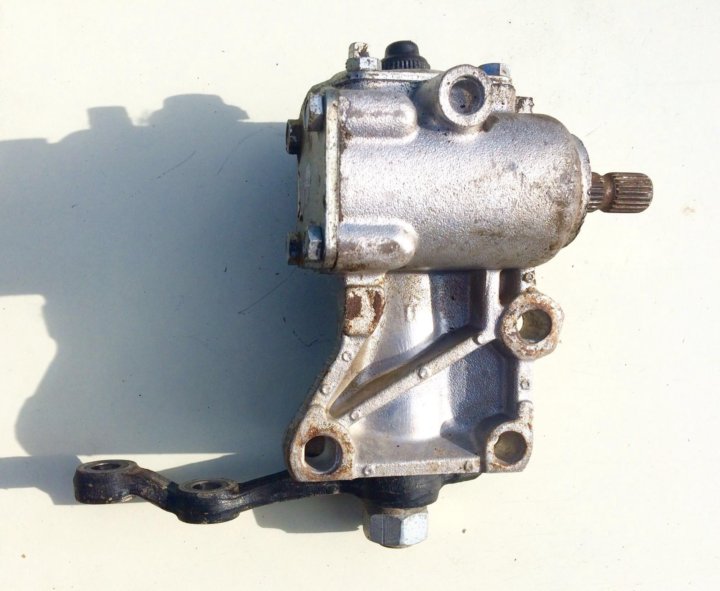

Если говорить про рулевой редуктор ВАЗ-2107, то здесь принцип работы организован на червячной паре. Что касается самих редукторов, они также включают в себя гипоидную передачу. Здесь шестерни, в отличие от конической, не лежат в одной плоскости.

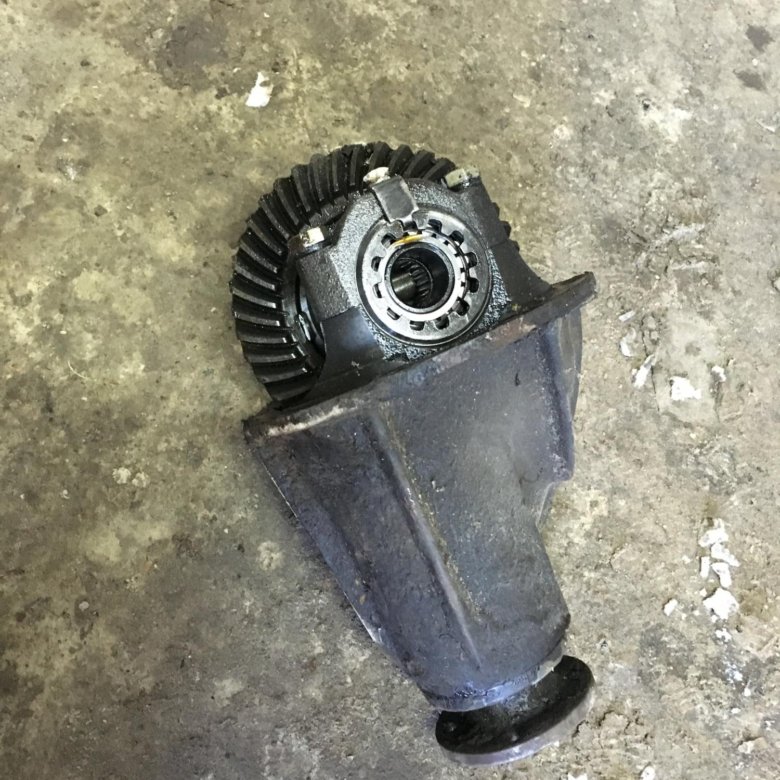

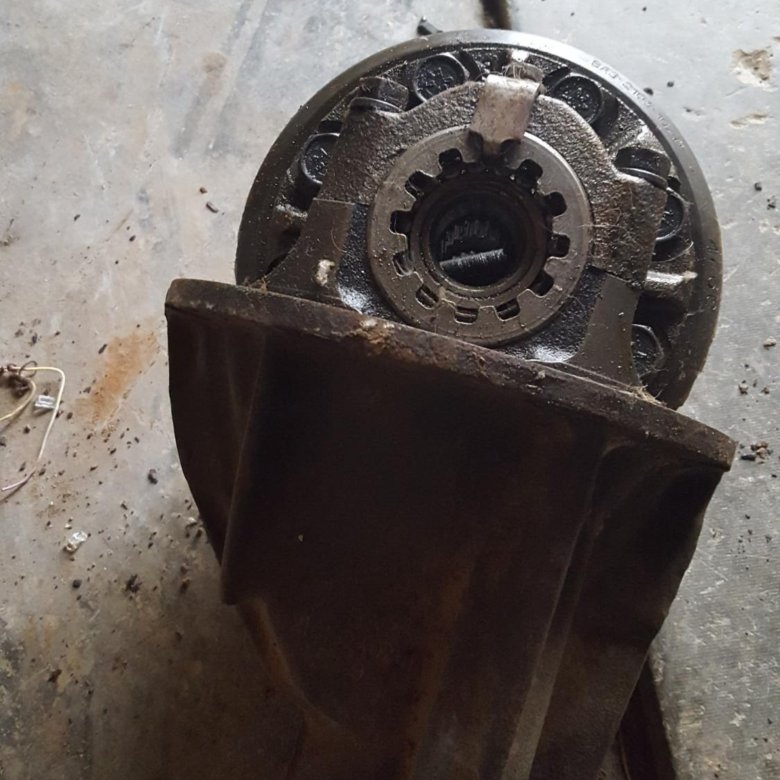

Регулировка заднего редуктора

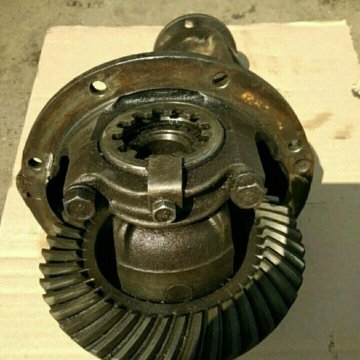

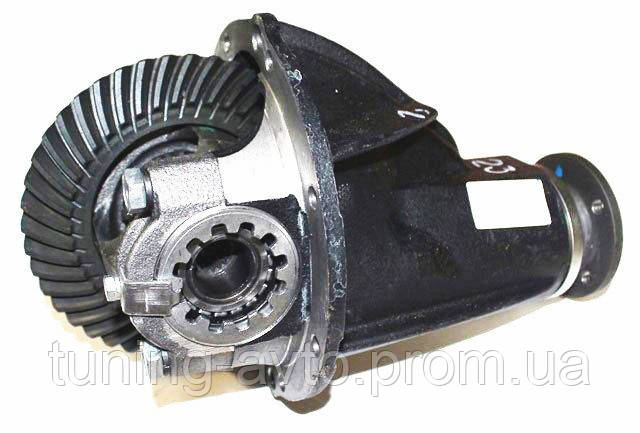

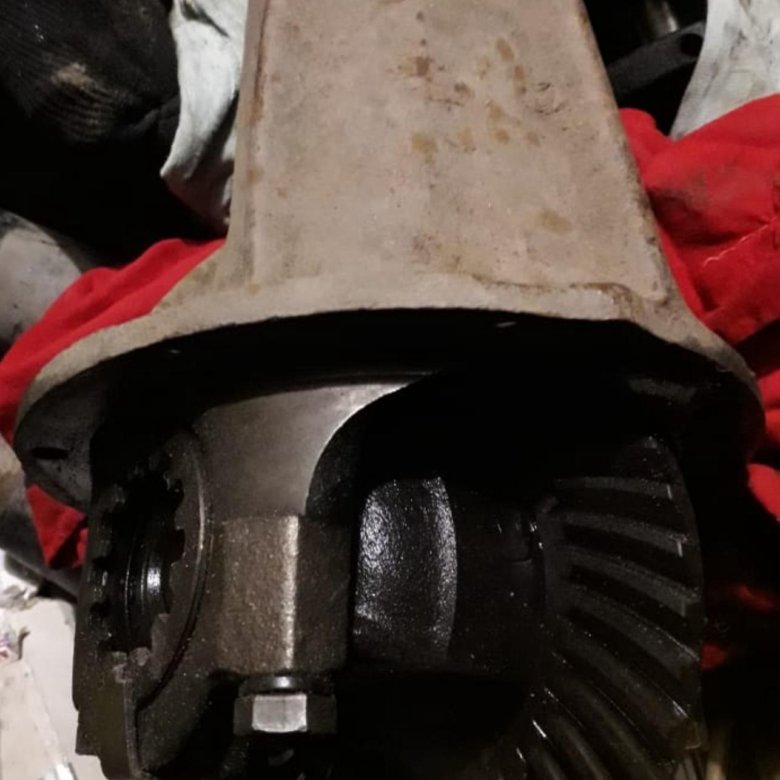

Изменить передаточное число механизма получится только в том случае, если целиком заменить главную передачу и установить другую, с иным соотношением. Данная доработка может повысить крутящий момент автомобиля. Чем выше передаточное число, тем больше тяги. Однако данный параметр значительно влияет на скорость. Если увеличить крутящий момент, машина будет труднее разгонятся в диапазоне сто и выше километров в час. Но со старта она будет двигаться значительно резвее.

Выше или ниже?

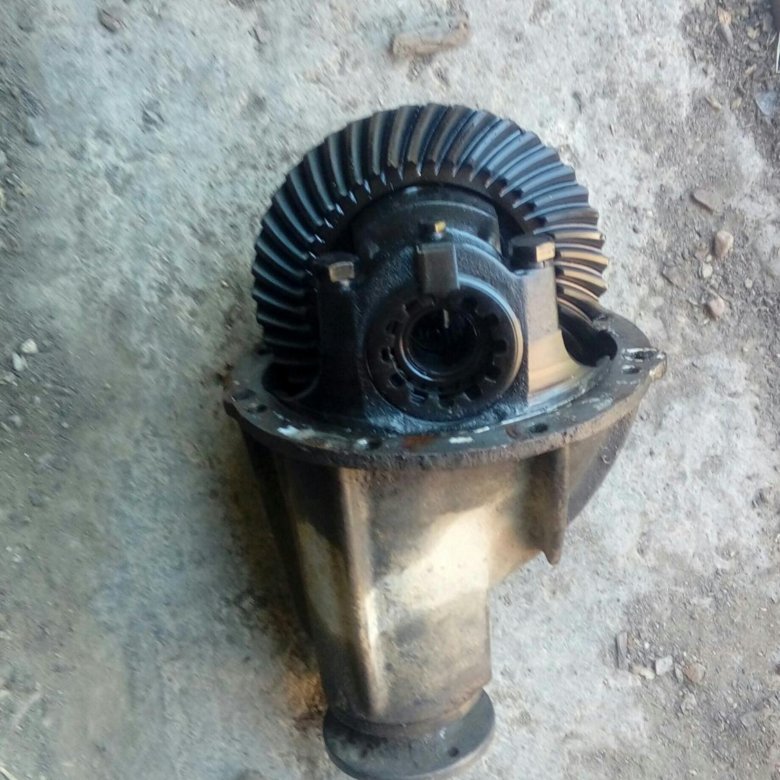

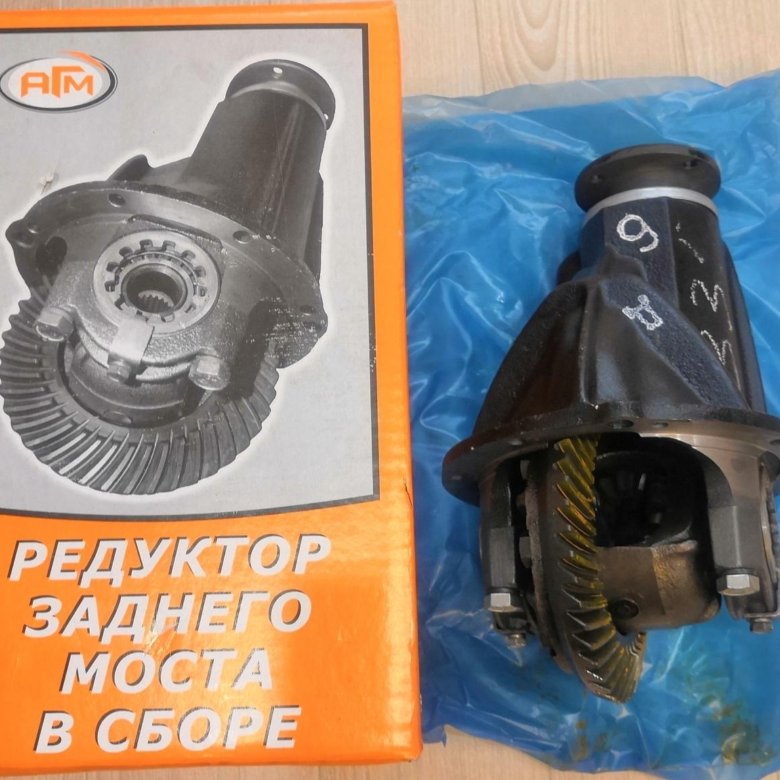

Часто владельцы классических «Жигулей» используют замену главной пары как один из видов тюнинга своих авто. Какой редуктор на ВАЗ-2107 поставить? Выбирать передаточное число стоит, исходя из мощности мотора. Если поставить пару с низким соотношением (для «Жигулей» максимальный параметр – 3,9), машине будет проще разгоняться до максимальной скорости. Но в диапазоне 0-100 километров в час она потеряет значительное время на разгон.

Погрешности

Также необходимо отметить, что изменение главной пары ведет к погрешностям показаний на спидометре, который будет собирать информацию по старому принципу. Данные могут отличаться от 5 до 20 процентов. Причем это касается как одометра, так и самого спидометра. К примеру, автомобиль движется с скоростью 80 километров в час, но на панели приборов стрелка показывает 65-70. Поэтому для более точного измерения динамики разгона используют GPS-спидометр.

Заключение

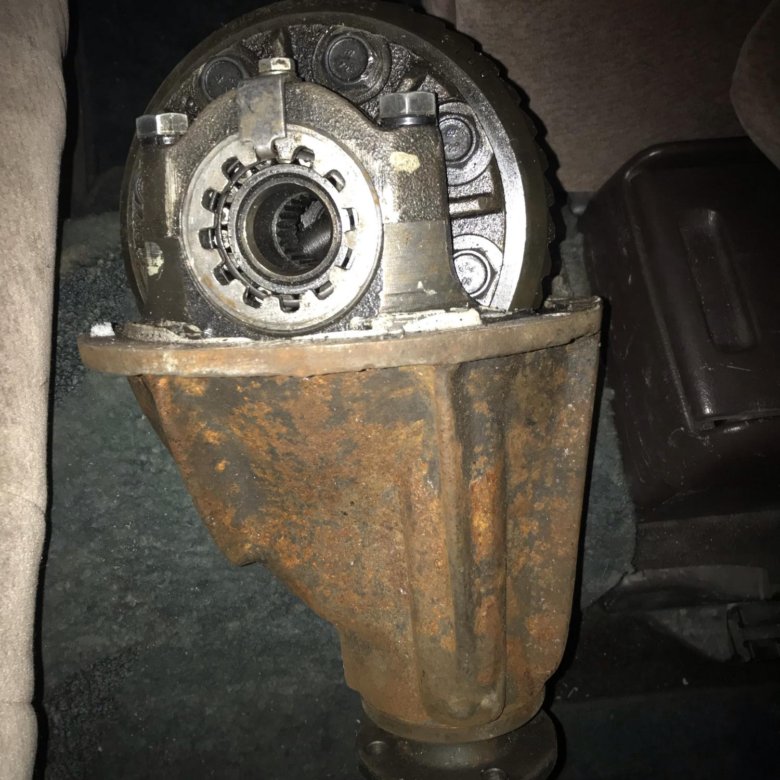

Итак, мы выяснили, что собой представляет редуктор заднего моста. Как видите, это довольно простой элемент, суть которого заключается в передаче крутящего момента с определенным усилием.

Со временем происходит естественный износ деталей, появляются зазоры в шлицевых соединениях, износ шестерен и подшипников дифференциала. При отчетливом или появлении не следует «затягивать» с его ремонтом. Если на ходу заклинит мост, это может обернуться очень серьезными последствиями.

Чем отличается торпеда ВАЗ 2103 от 2106. Олицетворение высокого статуса

Через некоторое время после начала производства «копейки» руководство Волжского автозавода озадачилось выводом на рынок усовершенствованной версии этого седана. Новый автомобиль должен был стать более комфортным, стильным и технологичным. Перед инженерами стояла непростая задача, но они блестяще с ней справились — так и появилась новая Тройка. Этот автомобиль долгие годы был эталоном советского автомобиля и стал одним из самых значимых символов той эпохи.

Решение о постановке ВАЗ 2103 на конвейер было принято руководством тольяттинского концерна в 1972 году. Вскоре в продажу поступили ВАЗ 2101 и его более практичная версия – универсал ВАЗ 2102.

Однако уже на этапе выпуска «Копейки» стало ясно, что ей нужна более роскошная версия – которая получит улучшенный внешний вид, интерьер и ходовые качества.

История развития Лады 2103 полна многих интересных фактов. Например, за основу будущего советского автомобиля был взят Fiat 124S. Однако стоит отметить, что «Тройка» не является полной копией итальянской модели. Скорее наоборот, дизайн автомобиля существенно отличался и разрабатывался советскими специалистами в сотрудничестве с итальянскими коллегами из центра стиля Fiat.

Новая Лада третьей модели отличалась от «Копейки» более стремительным кузовом. При этом последний почти полностью сохранил первоначальные пропорции, но получил более отрицательный наклон передней части и множественные хромированные молдинги, позволившие добиться нужного эффекта.

В общем, стоит отметить, что именно обилие хрома выдавало высокий статус автомобиля и его владельца. Кроме того, передняя оптика сделана отдельной, а задние фонари обзавелись отдельной секцией указателя поворота.

Существенные изменения коснулись внутреннего убранства. Приборная панель получила тахометр с цветовым обозначением максимальных оборотов двигателя и указатель давления масла.

На приборной панели появились стильные аналоговые часы, а центральная консоль получила гнездо для крепления радиоприемника формата DIN. В солнцезащитном козырьке переднего пассажира есть косметическое зеркало. Кресла обиты двухцветной тканью. Также нужно выделить наличие подлокотника на заднем диване.

Не удалось обойти реформы и спецификации модели. Так, вместо диагональных шин появились радиальные, а тормозная система получила вакуумный усилитель.

Основным двигателем для ВАЗ 2103 была установка 1,5 литра (75 лошадиных сил). Однако заранее стоит оговориться, что советские инженеры не стали разрабатывать принципиально новый двигатель, а провели своеобразный тюнинг 1,2-литрового агрегата, который использовался на модели 2101.

Увеличена кубатура и потенциал мощности двигателя за счет того, что ход поршня увеличился до 80 миллиметров.

Однако были и другие варианты мощности:

• Двигатель 1,2 литра с отдачей 64 силы (21035).
• Установка 1,3 л (21033). Способен развивать мощность 69 лошадиных сил.

Все моторы комплектовались МКПП на четыре ступени. Тяга реализовывалась через заднюю ось.

Альтернатива

Через несколько лет после запуска ВАЗ 2103 компания представила его модернизированную версию — 2106.

Чем отличается ВАЗ 2103 от ВАЗ 2106?

«Шестерку» отличает не только более поздний год выпуска (с 1976 года).

Новый автомобиль имеет отличия в:

• Более мощный мотор 1,6 л, развивающий 80 сил.
• Пластиковая решетка радиатора, черные секции, в которые интегрирована головная оптика.
• Увеличено расстояние между фарами.
• Другая конфигурация задней оптики.
• Наличие ключа сигнализации.
• Указатели поворота прямоугольной формы на передних крыльях.
• Пластиковые накладки на бампер.
• Два прямоугольных выреза спереди для охлаждения радиатора и двигателя.

Отзывы

Эта «Классика» до сих пор восхищает автомобилистов. Многие считают «Тройку» одним из самых солидных автомобилей, когда-либо выпускавшихся в СССР. Она покорила резвым двигателем, привлекательным дизайном и качественным салоном.

Однако есть и у 2103 слабые стороны. Например, плохая коррозионная стойкость. Эта проблема преследовала машину с самого начала производства. Особому риску подвергались колесные арки, которые были лишены подкрылков. Так же гниют пороги.

Также есть нарекания по мотору. Последний склонен к перегреву, да и система охлаждения у него посредственная.

Более подробную информацию о проблемах той или иной модели можно найти в интернете, на соответствующем форуме. Там же можно посмотреть полезные видео и пообщаться с владельцами.

Рыночная стоимость

Сколько стоит Тройка? В продаже можно найти очень ухоженные экземпляры, но часто попадаются автомобили, требующие серьезных финансовых вложений и реставрации кузова и салона.

Тест

Олицетворение высокого статуса

«Тройка» выгодно выделяется среди всего классического семейства Жигулей. Внимание привлекают хромированные бамперы, решетка радиатора, а также молдинги, придающие дизайну кузова лоск и лаконичность.

Оптика головного освещения выполнена отдельной. Это позволило значительно улучшить эффективность освещения дальним светом, а также придает передней части кузова некоторую агрессивность.

Ненавязчивая респектабельность

Салон подкупает эргономичной передней панелью – все органы управления находятся в непосредственной близости от водителя. Материалы отделки отличаются высоким качеством, а сборка – аккуратностью.

Передняя панель состоит из тахометра с маркированной зоной максимальных оборотов двигателя, а также спидометра. Справа от них расположены указатели уровня топлива, охлаждающей жидкости, давления моторного масла. Под приборами можно найти включение фар и стеклоочистителей.

Торпедо примечательна наличием на ней часов, вместительной пепельницы. Климатическая система регулируется двумя ползунками. Хорошо прогревает салон в холодную погоду. Что касается штатного радио, то у него хороший прием сигнала и звук.

Передние сиденья имеют некоторый намек на профиль и боковую поддержку, но все же вальяжны и не обеспечивают должной фиксации тела. На заднем диване можно сесть втроем, однако двоим здесь будет намного удобнее за счет откидного подлокотника.

С огоньком

1,5-литровый двигатель придает Тройке бодрый темперамент — стоит отметить хорошую тягу на низких оборотах, а также резвый подхват на средних. Коробка передач и сцепление работают безотказно, благодаря чему трогаться с места, переключаться легко, без рывков.

Кроме того, МКПП может похвастаться хорошей четкостью переключения, но несколько разочаровывают длинные ходы рычага.

Рулевое управление хорошо информирует пилота об угле поворота передних колес и позволяет активно маневрировать на скорости до 80 километров в час. Выше указанной скорости появляется низкая чувствительность на руле, заметны рыскания по дороге.

Подвеска обеспечивает высокую плавность хода на любых неровностях – даже на крупных выбоинах отсутствуют вибрации и тряска. Однако на длинных асфальтовых волнах раскачка навязчива.

Тормозная система заслуживает отдельного разговора. Длинный ход педали тормоза позволяет точно дозировать тормозное усилие, но при ее резком нажатии колеса блокируются слишком рано, что чревато потерей контроля над машиной.

Фото ВАЗ 2103:

Советские автомобили плотно заполонили авторынок, и по сей день являются одними из самых удобных и простых в обслуживании. Как и у каждой машины, у ВАЗа есть свои плюсы и минусы. Каждый водитель оценивает свои финансовые возможности, потребности и пожелания при покупке автомобиля и руководствуется исключительно личными потребностями. Если выбор все-таки падает на «шестерку» или другой автомобиль такого рода, то следует иметь в виду его характеристики. Жигули не отличаются особой устойчивостью к коррозии, однако у ВАЗ-2106 эта стойкость выше, чем у всех его «собратьев».

Салон Жигулей довольно просторный и комфортный. В нем могут разместиться пять человек, включая водителя. Достоинством «шохи» считается большой бардачок, а вот передняя панель скорее ее недостаток. Это не очень удобно, и вы не можете положить что-нибудь на него.

Еще одна слабая сторона Жигулей – это их электрика. Однако даже в этот момент ВАЗ-2106 имеет преимущества перед «копейкой» или «семеркой».

Жигули не требуют частого капитального ремонта трансмиссии и ходовой части, но мелкие проблемы могут случаться часто. Поскольку текущее качество комплектующих оставляет желать лучшего, основными деталями, которые чаще всего нуждаются в замене или ремонте, являются:

1. Сферический подшипник.
2. система амортизации.
3. Тормозные колодки.

При пробеге автомобиля более 100 км проблемы с подвеской, подшипниками и карданным валом. Также особого внимания заслуживает коробка передач. Если пробег у машины уже солидный, то, скорее всего, пора что-то менять в коробке.

Самые главные плюсы советского автопрома это его распространенность и доступность. Даже если автовладелец в меру своей неопытности не может справиться с той или иной проблемой, то обязательно найдутся товарищи, которые смогут подсказать и помочь в этом вопросе. Также, если есть необходимость в покупке новых деталей, то их стоимость не будет слишком высокой. Найти запчасти на любую модель автомобиля ВАЗ не составит труда.

Устройство двигателей ВАЗ 2103 и ВАЗ 2106

На автомобили ВАЗ 2103, 21061, 2106, 2121, 21053, 2107 устанавливаются двигатели ВАЗ 2103 и ВАЗ 2106. Они имеют одинаковую конструкцию, но с разными размерами цилиндров. Отличаются они в основном размерами блока цилиндров, поршней и длиной цепи привода ГРМ (116 звеньев), разница также в форме башмака натяжителя, а точнее расположением на нем упорного кронштейна натяжителя из-за к разнице веса блоков 2101, 21011 и 2103, 2106 последние блоки 9мм выше первых, поэтому в двигателях используются цепи разной длины и разная колодка. На двигателях 2101,21011 башмак натяжителя имеет маркировку 2101, а на двигателях 2103,2106 маркировку 2103.

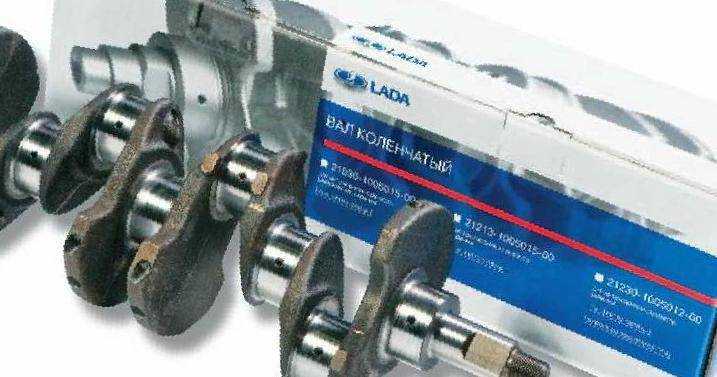

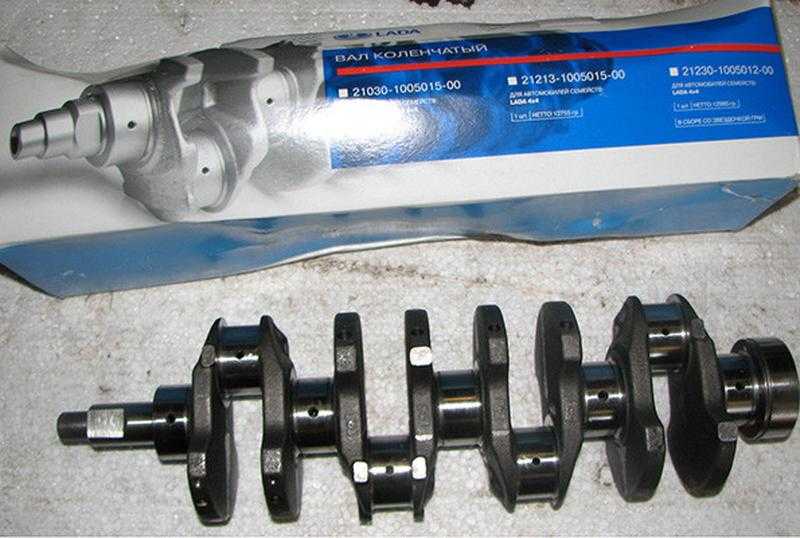

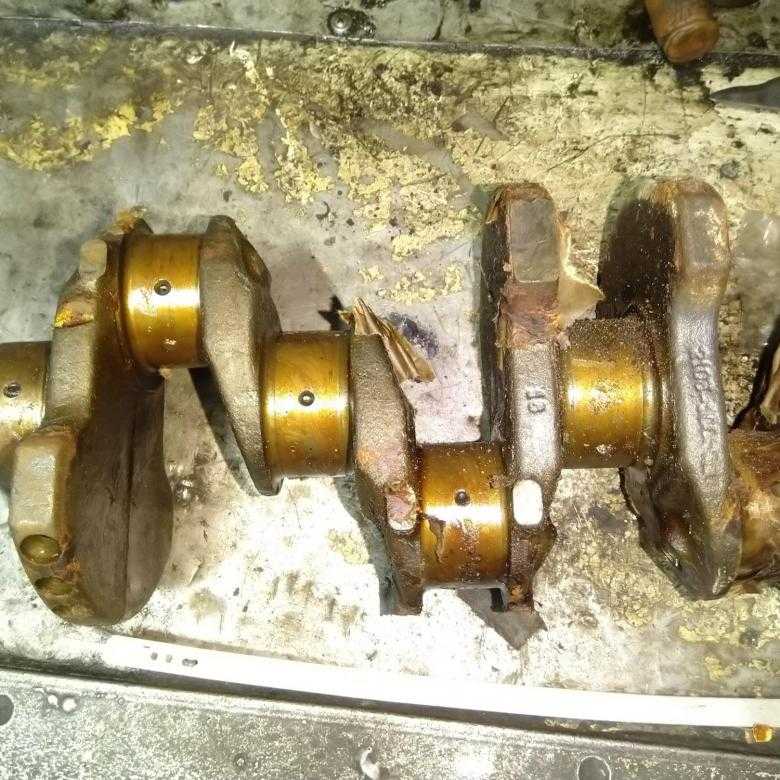

На этих двигателях установлен коленчатый вал ВАЗ 2103 (Внимание!!! В настоящее время коленвал 21213 установлен размерами и параметрам; полностью идентичен коленчатому валу ВАЗ 2103, только отличается наличием дополнительных противовесов на шатунных шейках для более точной балансировки, что снижает вибрацию при работе двигателя). Блок цилиндров отлит из специального чугуна. Цилиндры блока подразделяются по диаметру через 0,01 мм на пять классов, обозначаемых буквами: А, В, С, D, Е. Класс цилиндра указывается на нижней плоскости блока напротив каждого цилиндра. Цилиндр и сопрягаемый с ним поршень должны быть одного класса для обеспечения зазора между поршнем и цилиндром 0,05-0,07 мм. Диаметры цилиндров на двигателе ВАЗ 2103 76,00 при межремонтных размерах 76,40 и 76,80 с допусками того же класса. Диаметры цилиндров на двигателе ВАЗ 2106 79..00 с капитальными размерами 79,40; 79,80; 80.00. с одинаковыми допусками по классам.

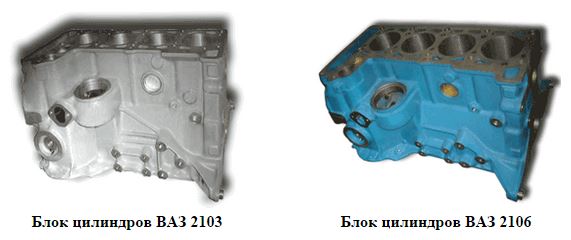

В нижней части блока цилиндров находятся пять опор коренных подшипников. коленчатый вал с тонкостенными сталеалюминиевыми вкладышами (Внимание!!! при установке вкладышей обязательно!!! вкладыши с круговыми канавками устанавливаются в блоке с внутренней стороны в месте контакта с коленчатым валом для непрерывной смазки соединительных шатунные подшипники при вращении вала, в крышках ставятся гладкие вкладыши без канавок. — 3-я шейка шире остальных и обе гладкие, остальные одинаковой ширины.) Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками, поэтому крышки подшипников невзаимозаменяемы, а на их наружной поверхности нанесены метки для их различения.

В задней опоре имеются прорези для установки упорных полуколец, удерживающих коленвал от осевых перемещений (Внимание!!! При установке полуколец не перепутайте стороны, специальное алюминиевое покрытие полуколец, предназначенное для скольжения коленчатого вала, должен быть установлен в сторону коленчатого вала и на нем имеются специальные канавки для попадания масла для смазки путем «бульканья», то есть естественным разбрызгиванием при вращении деталей кривошипно-шатунного механизма.) Сталеалюминиевое полукольцо Спереди установлено, а металлокерамическое (желтое) пропитанное маслом (Внимание!!! В настоящее время — металлокерамическое (желтое), полукольца с масляной пропиткой не производятся и в запчасти не поставляются, есть полукольца с медным покрытием, то же, что и сталь-алюминий только медного цвета, его желательно ставить за коленвалом, он более нагружен и имеет повышенную износостойкость). Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0,26 мм. Если зазор в эксплуатации превышает максимально допустимый (0,35 мм), необходимо заменить упорные полукольца новыми или ремонтными, увеличенными на 0,127 мм. Канавки, расположенные с одной стороны полуколец, должны быть обращены к упорным поверхностям коленчатого вала.

В передней части блока цилиндров имеется полость привода газораспределительного механизма, закрытая крышкой, в которой установлен передний сальник коленчатого вала. С тыльной стороны к блоку цилиндров крепится задняя крышка с сальником коленчатого вала. Приводной вал установлен с левой стороны блока вспомогательных агрегатов(пятачок). В отверстия подшипников качения запрессованы сталеалюминиевые втулки. (Внимание!!! в настоящее время втулки изготавливаются из омедненного материала соответствующего цвета, при их установке не допускается слишком тугая установка, в отличие от сталеалюминиевых, так как возможен закус при нагреве двигателя и штифта срезается на скребке в результате нарушения установки ГРМ и изгиба блока клапанов головки, кроме двигателей на которых поршни 2105 размера 79. 00; 79,4; 79,80; 80.00 установлены.

Головка блока цилиндров, общая для четырех цилиндров, литая из алюминиевого сплава. Чугунные седла и направляющие клапанов запрессованы в головку. В отверстиях направляющих втулок нарезаны винтовые канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и стержнем клапана применяют металлорезиновые сальники. Головка блока цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров установлена ​​прокладка из асбестового материала на металлическом каркасе, пропитанная графитом.

Поршни изготовлены из алюминиевого сплава. Юбка поршня имеет овальное сечение и коническую высоту. Кроме того, в бобышках поршней отлиты стальные термостатические пластины. Все это сделано для компенсации неравномерной термической деформации поршня при нагреве. В бобышках поршня имеются отверстия для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя для уменьшения детонации поршня при прохождении ВМТ. Поэтому рядом с отверстием для поршневого пальца имеется метка «Р», которая при сборке должна быть обращена к передней части двигателя. Поршни, как и цилиндры, сортируются по наружному диаметру на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три класса через 0,001 мм, обозначаемых цифрами 1. 2, 3. Поршень класс (буква) и категория отверстия под поршневой палец (номер) выбиты на днище поршня. Поршни по массе в одном двигателе должны быть подобраны с максимально допустимым отклонением (2,5 г).

Поршневые горелки изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована для повышения износостойкости и имеет бочкообразную образующую для улучшения приработки. Нижнее компрессионное кольцо скребкового типа (с канавкой на внешней поверхности), фосфатированное. Кольцо должно быть установлено канавкой вниз. Маслосъемное кольцо имеет прорези для слива масла из цилиндра и внутреннюю винтовую пружину (расширитель). Шатуны стальные, кованые, с разъемной нижней головкой, в которой установлены вкладыши шатунных подшипников. Шатун обрабатывается вместе с крышкой, поэтому при сборке номера на шатуне и крышке должны совпадать. Коленвал пятиопорный, чугунный. Шейки вала закалены токами высокой частоты на глубину 2-3 мм. На заднем конце коленчатого вала имеется гнездо для переднего подшипника первичного вала коробки передач, по наружному диаметру которого центрируется маховик. Маховик устанавливается на коленчатый вал так, чтобы метка (конусообразное отверстие у зубчатого венца маховика) и ось шатунной шейки первого цилиндра находились в одной плоскости и на единицу от оси коленчатого вала . Вкладыши коренных и шатунных подшипников — тонкостенные, сталеалюминиевые. Все шатунные подшипники идентичны и взаимозаменяемы. Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с канавкой на внутренней поверхности, а нижние — без канавки. Вкладыши 3-го коренного подшипника отличаются от остальных большей шириной и отсутствием проточки на внутренней поверхности. Механизм газораспределения обеспечивает наполнение цилиндров двигателя горючей смесью и выпуск выхлопных газов в соответствии с принятым для двигателя порядком работы цилиндров и фазами газораспределения. К деталям механизма относятся: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, управляющий открытием и закрытием клапанов, чугунный, литой. Трущиеся поверхности кулачков отбеливаются. Этот процесс заключается в электродуговом плавлении поверхностей, в результате чего образуется слой так называемого «белого» чугуна, обладающего высокой твердостью. Вал вращается на пяти подшипниках в специальном корпусе, а от осевых перемещений удерживается упорным фланцем, размещенным в пазу передней опорной шейки вала.

Клапаны (впускной и выпускной) расположены наклонно в один ряд в головке блока цилиндров. Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндров, а торец выпускного клапана, работающий при высоких температурах в агрессивной среде выхлопных газов, имеет наплавку из жаропрочного сплава. Пружины прижимают клапан к седлу и не позволяют ему оторваться от рычага привода. Верхняя опорная пластина пружин удерживается на штоке клапана двумя сухарями, которые в сложенном виде имеют форму усеченного конуса. Рычаги передают усилие от кулачка распределительного вала на клапан. Рычаг упирается одним концом в сферическую головку регулировочного болта, а другим концом в торец клапана. Регулировочный болт ввинчивается во втулку и стопорится контргайкой. Вспомогательный привод. Вспомогательные агрегаты двигателя и газораспределительный механизм приводятся от коленчатого вала с помощью цепной передачи. Состоит из двухрядной втулочно-роликовой цепи типа «Галле». ведущая звездочка коленчатого вала, ведомая звездочка распределительного вала, направляющая цепи и натяжитель башмаков. Башмак натяжителя и направляющая цепи имеют стальную раму со слоем вулканизированной резины. При ослаблении стопорной гайки цепь натягивается башмаком, на который через плунжер воздействуют пружины. Башмак натяжителя вращается вокруг крепежного болта. После затягивания гайки шток зажимается рогами сухаря, в результате чего блокируется пружина натяжителя цепи.

При работающем двигателе на плунжер действует только внутренняя пружина, которая за счет зазора 0,2-0,5 мм в механизме натяжителя компенсирует колебания цепи. Цепной демпфер гасит колебания ведущей ветви цепи. При работающем двигателе цепь натягивается. Он считается исправным, если натяжитель обеспечивает его натяжение, т.е. если цепь вытянута не более чем на 4 мм. Вал привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, косозубую шестерню и эксцентрик, приводящий топливный насос через толкатель. Роликовая косозубая шестерня входит в зацепление с шестерней, которая приводит в движение распределитель зажигания и масляный насос.

Шестерня вращается в металлокерамической втулке, запрессованной в блок цилиндров. Шестерня имеет прорезное отверстие, в которое входят шлицевые концы роликов распределителя зажигания и масляного насоса. Работа двигателя. За один рабочий цикл в цилиндре двигателя происходит четыре такта впуска горячей смеси, сжатия, рабочего такта и выпуска газов. Эти циклы осуществляются за два оборота коленчатого вала, т.е. каждый такт происходит за половину оборота (180) коленчатого вала. Впускной клапан начинает открываться за 12 до того, как поршень приблизится к верхней мертвой точке (ВМТ). Это необходимо для того, чтобы клапан был полностью открыт, когда поршень идет вниз. Клапан закрывается через 40° после прохождения поршнем нижней мертвой точки (НМТ).

За счет инерционного давления струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и таким образом обеспечивается лучшее наполнение цилиндра. Выпускной клапан начинает открываться за 42 секунды до НМТ. В этот момент давление в цилиндре еще достаточно высокое, и газы начинают интенсивно вытекать из цилиндра. Клапан закрывается через 10 минут после прохождения поршнем ВМТ. Есть такой момент (22 оборота коленчатого вала возле ВМТ), когда одновременно открыты и впускной, и выпускной клапаны. Это положение называется перекрытием клапана.

Из-за малого временного интервала перекрытие клапанов не приводит к проникновению отработавших газов во впускной коллектор, а, наоборот, инерционность потока отработавших газов вызывает всасывание горючей смеси в цилиндр и улучшает его наполнение. Для обеспечения соответствия моментов открытия и закрытия клапанов углам поворота коленчатого вала (т.е. для обеспечения правильной установки фаз газораспределения) на звездочках коленчатого и распределительных валов, а также на блока цилиндров и 41 (выступ) на корпусе подшипника распредвала. Если фазы газораспределения установлены правильно, то при положении поршня четвертого цилиндра в ВМТ в конце такта сжатия метка 41 должна совпадать с меткой, а метка 48 с меткой 47. При положении полости привода распределительного вала закрытый крышкой, положение коленчатого вала можно определить по меткам на шкиве коленчатого вала и крышке привода распредвала. Для обеспечения правильной работы механизма газораспределения при тепловом расширении деталей на работающем двигателе зазоры между кулачками и рычагами привода клапанов на холодном двигателе устанавливают равными 0,15 мм. Если зазоры больше, то клапаны будут открываться с задержкой и закрываться с опережением. Если зазора нет, то клапана на работающем двигателе останутся слегка приоткрытыми. В результате резко сократится срок службы клапанов и седел, упадет мощность двигателя.

ВАЗ-2103 и ВАЗ 2106, которые гораздо чаще называют просто «тройкой» и «шестеркой», имеют много общего. Вероятно, из-за них рядовые потребители задаются вопросом: есть ли какие-то аспекты, отличающие две модели этих автомобилей? Скажем так, есть отличия. Но, в большей степени, они сводятся к «внутренностям» этих автомобилей и лишь минимально распространяются на их внешний вид и, в частности, на кузов.

Что такое ВАЗ-2103?

Этот автомобиль начал выпускаться на знаменитом Волжском автомобильном заводе двенадцать лет назад. Первоначальное производство этих машин было запущено между 1972 и 1984, если быть точным. Разработкой этого автомобиля занимались не только отечественные конструкторы. Этим процессом также занимались специалисты итальянской компании Fiat. Ввиду этого нет ничего странного в том, что внешне наш ВАЗ-2103 практически идентичен своему итальянскому оригиналу. В семидесятые годы эта модель автомобиля успела произвести фурор среди подавляющего большинства советских автомобилистов. Столь популярным ее сделала не только некогда привлекательная внешность, но и мощные «внутренности», благодаря которым этот автомобиль мог развивать просто невероятные по тем временам скорости, около 100 км/ч за какие-то семнадцать секунд.

Спрос на этот автомобиль привел к тому, что за 12 лет вышеупомянутый автозавод успел произвести примерно 1 300 000 моделей . Популярным ВАЗ-2103 был практически всегда. Тем не менее, в 1984 году рассматриваемый нами сегодня производитель решил запустить в производство более совершенную модель ВАЗ-2106, которая, по правде говоря, мало чем отличалась от своего «старшего брата».

Отличительные особенности ВАЗ-2106

Данная модель снята с производства сравнительно недавно, всего восемь лет назад. Несмотря на то, что изменения в ней были не столь значительными, «шестерка» пользовалась еще большим спросом у отечественных автомобилистов. Было сразу несколько серий этого автомобиля. В зависимости от них ВАЗ-2106 мог комплектоваться четырех- или пятиступенчатой ​​механической коробкой передач.

Если говорить о заднеприводном ВАЗ-2106, то следует отметить, что он мог развивать скорость до 150 км/ч . При этом, по крайней мере, по заявлению производителя, был сохранен повышенный комфорт водителя, а также каждого его пассажира. Кстати, эти две модели предназначались для бедных людей, для среднего класса, как его сейчас принято называть.

Сравнение ВАЗ-2103 и ВАЗ-2106

Якобы «новая» модель автомобиля, пришедшая на смену ВАЗ-2103, отнюдь не была полностью инновационной или отличной. Изменения, которые в ней были предусмотрены, оказались минимальными, но о них стоило рассказать:

• Основное различие между двумя моделями этих автомобилей заключалось в размере их двигателя. Так, если в ВАЗ-2103 предусмотрен двигатель объемом 1,5, то уже в ВАЗ-2106 двигатель был объемом 1,6 литра.
• Различия в кузове этих двух моделей минимальны и сводятся к фарам и решетке радиатора, которые на ВАЗ-2106 претерпели изменения. Внешне они стали чуть строже. Кроме того, немного больше стало расстояние между фарами одной из пар. Что касается решетки радиатора, то на ВАЗ-2106 она была пластиковой, а на ВАЗ-2103 этот же элемент кузова был металлическим.
• ВАЗ-2103, не имел возможности похвастаться наличием тревожной кнопки. В новой версии этой модели автомобиля один уже присутствовал.

Чем ВАЗ-2103 отличается от ВАЗ-2106?

Что отличает эти автомобили, так это объем их двигателей и, как совершенно очевидное следствие, совершенно разная скорость. Кстати, хоть шестая модель и выше, «тройка» все же лучше в плане разгона. Их внешние отличия заметны в оформлении задних фонарей, фар, а также решетки радиатора, которая на ВАЗ-2106 выполнена из обычного пластика. Кроме того, в «тройке» нет тревожной кнопки, а в «шестерке» такой недостаток устранен.

С помощью коробки передач крутящий момент передается от двигателя на колеса. Коробка передач представляет собой набор шестерен и включает в себя два основных блока: межколесный дифференциал и главную передачу. При замене или ремонте этого модуля может возникнуть вопрос, чем коробка передач ВАЗ 2103 отличается от 2106, которые внешне не идентичны.

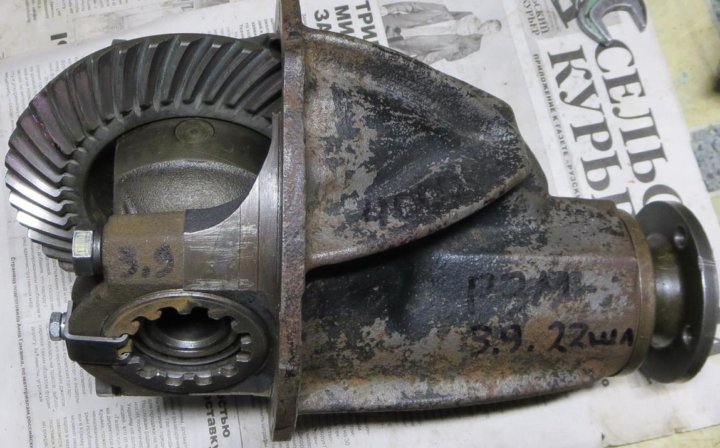

Чем отличается коробка передач ваз 2103 от 2106

Основное отличие заключается в различном передаточном числе коробки передач:

• ВАЗ 2103 — 4.1;
• ВАЗ 2106 — 3,9.

Передаточное число показывает, сколько раз повернется колесо относительно числа оборотов кардана. Чем коробка передач ВАЗ 2103 отличается от 2106, хорошо видно по количеству зубьев на шестернях. У «шестерки» на ведущей шестерне 11 зубьев, а на ведомой — 43, а у «тройки» — 10 и 41 соответственно. Чтобы убедиться в этом, не обязательно разбирать коробку передач, достаточно посмотреть ее маркировку.

Многие автолюбители считают, что коробка передач с более высоким передаточным числом считается тяговой, а с низким — скоростной, и стараются заменить один тип коробки передач на другой, подстраивая автомобиль под нужные параметры. Но для полной модернизации автомобиля недостаточно просто знать, чем коробка передач ВАЗ 2103 отличается от 2106.

Замена типа коробки передач

Изменение передаточного числа редуктора влечет за собой изменение динамики автомобиля, вы можете не нравятся новые характеристики ходовой части. Уменьшение передаточного отношения увеличит скорость автомобиля, но его мощность уменьшится. Двигатель с малым рабочим объемом может не разогнать автомобиль до нужной скорости.

Узнать подходит ли запчасть к автомобилю можно в сервисных центрах ВАЗ или у консультантов сайта нашего магазина.

Какой двигатель мощнее 2103 или 2106. Олицетворение высокого статуса

Через некоторое время после начала производства «копейки» руководство Волжского автозавода озадачилось выводом на рынок усовершенствованной версии этот седан. Новый автомобиль должен был стать более комфортным, стильным и технологичным. Перед инженерами стояла непростая задача, но они блестяще с ней справились — так и появилась новая Тройка. Этот автомобиль долгие годы был эталоном советского автомобиля и стал одним из самых значимых символов той эпохи.

Решение о постановке ВАЗ 2103 на конвейер было принято руководством тольяттинского концерна в 1972 году. Вскоре в продажу поступили ВАЗ 2101 и его более практичная версия – универсал ВАЗ 2102.

Однако уже на этапе выпуска «Копейки» стало ясно, что ей нужна более роскошная версия – которая получит улучшенный внешний вид, интерьер и ходовые качества.

История развития Лады 2103 полна многих интересных фактов. Например, за основу будущего советского автомобиля был взят Fiat 124S. Однако стоит отметить, что Troika не является полной копией итальянской модели. Скорее наоборот, дизайн автомобиля существенно отличался и разрабатывался советскими специалистами в сотрудничестве с итальянскими коллегами из центра стиля Fiat.

Новая Лада третьей модели отличалась от «Копейки» более стремительным кузовом. При этом последний почти полностью сохранил первоначальные пропорции, но получил более отрицательный наклон передней части и множественные хромированные молдинги, позволившие добиться нужного эффекта.

В общем, стоит отметить, что именно обилие хрома выдавало высокий статус автомобиля и его владельца. Кроме того, передняя оптика сделана отдельной, а задние фонари обзавелись отдельной секцией указателя поворота.

Значительные изменения коснулись внутреннего убранства. Приборная панель получила тахометр с цветовым обозначением максимальных оборотов двигателя и указатель давления масла.

На приборной панели появились стильные аналоговые часы, а центральная консоль получила гнездо для крепления радиоприемника формата DIN. В солнцезащитном козырьке переднего пассажира установлено косметическое зеркало. Кресла обиты двухцветной тканью. Также нужно выделить наличие подлокотника на заднем диване.

Не обошли стороной реформу и технические характеристики модели. Да, вместо диагональных шин появились радиальные, а тормозная система получила вакуумный усилитель.

Основным двигателем для ВАЗ 2103 была установка 1,5 литра (75 лошадиных сил). Однако заранее стоит оговориться, что советские инженеры не стали разрабатывать принципиально новый мотор, а провели своеобразный тюнинг 1,2-литрового агрегата, который использовался на модели 2101.

Увеличена кубатура и потенциал мощности двигателя за счет того, что ход поршня увеличился до 80 миллиметров.

Однако были и другие варианты мощности:

• Двигатель 1,2 литра с отдачей 64 силы (21035).
• Установка 1,3 л (21033). Способен развивать мощность 69 лошадиных сил.

Все моторы комплектовались МКПП на четыре ступени. Тяга реализовывалась через заднюю ось.

Альтернатива

Через несколько лет после запуска ВАЗ 2103 компания представила его модернизированную версию — 2106.

Чем отличается ВАЗ 2103 от ВАЗ 2106?

«Шестерку» отличает не только более поздний год выпуска (с 1976 года).

Новый автомобиль имеет отличия в:

• Более мощный мотор 1,6 л, развивающий 80 сил.
• Пластиковая решетка радиатора, черные секции, в которые интегрирована головная оптика.
• Увеличено расстояние между фарами.
• Другая конфигурация задней оптики.
• Наличие ключа сигнализации.
• Указатели поворота прямоугольной формы на передних крыльях.
• Пластиковые накладки на бампер.
• Два прямоугольных выреза спереди для охлаждения радиатора и двигателя.

Отзывы

Эта «Классика» до сих пор восхищает автомобилистов. Многие считают «Тройку» одним из самых солидных автомобилей, когда-либо выпускавшихся в СССР. Она покорила резвым мотором, привлекательным дизайном и качественным салоном.

Однако есть и у 2103 слабые стороны. Например, плохая коррозионная стойкость. Эта проблема преследовала машину с самого начала производства. Особому риску подвергались колесные арки, которые были лишены подкрылков. Так же гниют пороги.

Также есть нарекания по мотору. Последний склонен к перегреву, да и система охлаждения у него посредственная.

Более подробную информацию о проблемах конкретной модели можно узнать в интернете, на соответствующем форуме. Там же можно посмотреть полезные видео и пообщаться с владельцами.

Рыночная стоимость

Сколько стоит Тройка? В продаже можно найти очень ухоженные экземпляры, но часто встречаются автомобили, требующие серьезных материальных вложений и реставрации кузова и салона.

Тест

Олицетворение высокого статуса

«Тройка» выгодно выделяется среди всего классического семейства Жигулей. Внимание привлекают хромированные бамперы, решетка радиатора, а также молдинги, придающие дизайну кузова лоск и лаконичность.

Оптика головного освещения выполнена отдельной. Это позволило значительно улучшить эффективность освещения дальним светом, а также придает передней части кузова некоторую агрессивность.

Ненавязчивая респектабельность

Салон подкупает эргономичной передней панелью – все органы управления находятся в непосредственной близости от водителя. Материалы отделки отличаются высоким качеством, а сборка – аккуратностью.

Передняя панель состоит из тахометра с маркированной зоной максимальных оборотов двигателя, а также спидометра. Справа от них расположены указатели уровня топлива, охлаждающей жидкости, давления моторного масла. Под приборами можно найти включение фар и стеклоочистителей.

Торпедо примечательна наличием на ней часов, вместительной пепельницы. Климатическая система регулируется двумя ползунками. Она хорошо согревает. внутреннее пространство в холодную погоду. Что касается штатного радио, то у него хороший прием сигнала и звук.

Передние сиденья имеют некоторый намек на профиль и боковую поддержку, но все же вальяжны и не обеспечивают должной фиксации тела. На заднем диване можно сесть втроем, однако двоим здесь будет намного удобнее за счет откидного подлокотника.

С огоньком

1,5-литровый двигатель придает Тройке бодрый темперамент — стоит отметить хорошую тягу на низких оборотах, а также резвый подхват на средних. Коробка передач и сцепление работают безотказно, благодаря чему трогаться с места, переключаться легко, без рывков.

Кроме того, механическая коробка передач может похвастаться хорошей четкостью переключения, но несколько разочаровывают длинные ходы рычага.

Рулевое управление хорошо информирует пилота об угле поворота передних колес и позволяет активно маневрировать на скорости до 80 километров в час. Выше указанной скорости появляется низкая чувствительность на руле, заметны рыскания по дороге.

Подвеска обеспечивает высокую плавность хода на любых неровностях – даже на крупных выбоинах отсутствуют вибрации и тряска. Однако на длинных асфальтовых волнах раскачка навязчива.

Тормозная система заслуживает отдельного разговора. Длинный ход педали тормоза позволяет точно дозировать тормозное усилие, но при ее резком нажатии колеса блокируются слишком рано, что чревато потерей контроля над машиной.

Фото ВАЗ 2103:

ВАЗ-2103 и ВАЗ 2106, которые гораздо чаще называют просто «тройкой» и «шестеркой», имеют много общего. Вероятно, из-за них рядовые потребители задаются вопросом: есть ли какие-то аспекты, отличающие две модели этих автомобилей? Скажем так, есть отличия. Но, в большей степени, они сводятся к «внутренностям» этих автомобилей и лишь минимально распространяются на их внешний вид и, в частности, на кузов.

Что такое ВАЗ-2103?

Этот автомобиль начали выпускать на знаменитом Волжском автомобильном заводе двенадцать лет назад. Первоначальное производство этих машин было запущено в период с 1972 по 1984 год, если быть точным. Разработкой этого автомобиля занимались не только отечественные конструкторы. Этим процессом также занимались специалисты итальянской компании Fiat. Ввиду этого нет ничего странного в том, что внешне наш ВАЗ-2103 практически идентичен своему итальянскому оригиналу. В семидесятые годы эта модель автомобиля успела произвести фурор среди подавляющего большинства советских автомобилистов. Столь популярным ее сделала не только некогда привлекательная внешность, но и мощные «внутренности», благодаря которым этот автомобиль мог развивать просто невероятные по тем временам скорости, около 100 км/ч за какие-то семнадцать секунд.

Спрос на этот автомобиль привел к тому, что за 12 лет вышеупомянутый автозавод успел произвести примерно 1 300 000 моделей . Популярным ВАЗ-2103 был практически всегда. Тем не менее, в 1984 году рассматриваемый нами сегодня производитель решил запустить в производство более совершенную модель ВАЗ-2106, которая, по правде говоря, мало чем отличалась от своего «старшего брата».

Отличительные особенности ВАЗ-2106

Данная модель снята с производства сравнительно недавно, всего восемь лет назад. Несмотря на то, что изменения в ней были не столь значительными, «шестерка» пользовалась у отечественных автомобилистов еще большим спросом. Было сразу несколько серий этого автомобиля. В зависимости от них ВАЗ-2106 мог комплектоваться четырех- или пятиступенчатой ​​механической коробкой передач.

Если говорить о заднеприводном ВАЗ-2106, то следует отметить, что он мог развивать скорость до 150 км/ч . При этом, по крайней мере, по заявлению производителя, повышается комфорт водителя и каждого его пассажира. Кстати, эти две модели предназначались для бедных людей, для среднего класса, как его сейчас принято называть.

Сравнение ВАЗ-2103 и ВАЗ-2106

Якобы «новая» модель автомобиля, пришедшая на смену ВАЗ-2103, отнюдь не была полностью инновационной или отличной. Изменения, которые в ней были предусмотрены, оказались минимальными, но о них стоило рассказать:

• Основное различие между двумя моделями этих автомобилей заключалось в размере их двигателя. Так, если в ВАЗ-2103 предусмотрен двигатель объемом 1,5, то уже в ВАЗ-2106 двигатель был объемом 1,6 литра.
• Различия в кузове этих двух моделей минимальны и сводятся к фарам и решетке радиатора, которые на ВАЗ-2106 претерпели изменения. Внешне они стали чуть строже. Кроме того, немного больше стало расстояние между фарами одной из пар. Что касается решетки радиатора, то на ВАЗ-2106 она была пластиковой, а на ВАЗ-2103 этот же элемент кузова был металлическим.
• ВАЗ-2103, не имел возможности похвастаться наличием тревожной кнопки. В новой версии этой модели автомобиля один уже присутствовал.

Чем ВАЗ-2103 отличается от ВАЗ-2106?

Что отличает эти автомобили, так это объем их двигателей и, как совершенно очевидное следствие, совершенно разная скорость. Кстати, хоть шестая модель и выше, «тройка» все же лучше в плане разгона. Их внешние отличия заметны в оформлении задних фонарей, фар, а также решетки радиатора, которая на ВАЗ-2106 выполнена из обычного пластика. Кроме того, в «тройке» нет тревожной кнопки, а в «шестерке» такой недостаток устранен.

Автомобили ВАЗ-2103 и 2106, называемые в просторечии «тройка» и «шестерка», имеют много общего, из-за чего многие не могут найти разницу между двумя моделями. Действительно, обе машины внешне похожи друг на друга, а различия по кузовным особенностям минимальны. Но настоящие автолюбители легко могут назвать множество признаков отличия «тройки» от «шестерки», и в этой статье вы, уважаемые читатели, тоже увидите отличия.

Этот автомобиль выпускался на Волжском автомобильном заводе двенадцать лет, с 1972 по 1984 год. Его разработкой ВАЗ занимался совместно с итальянской компанией Fiat, и «тройка» разрабатывалась как раз на базе одной из моделей итальянского производителя. В семидесятые годы ВАЗ-2103 произвел фурор среди советских автомобилистов – машина могла разогнаться до 100 км/ч за семнадцать секунд. Его смело сравнивали с европейскими автомобилями, а среди советских моделей «Тройка» была самым динамичным автомобилем. За 12 лет выпущено около 1 300 000 моделей, главное отличие которых – высокий комфорт и надежность. Затем на смену ВАЗ-2103 пришла более современная модель – ВАЗ-2106.
ВАЗ-2103

ВАЗ-2106

Данная модель предназначалась для замены ВАЗ-2103, хотя нельзя сказать, что изменения кузова и технических характеристик автомобиля были очень серьезными. «Шестерка» также пользовалась большим успехом у российских автомобилистов, и только в 2006 году возникла необходимость снять модель с производства. В зависимости от серии автомобили комплектовались четырех- и пятиступенчатой ​​механической коробкой передач. Заднеприводный автомобиль ВАЗ-2106 мог развивать скорость до 150 км/ч, сохраняя при этом повышенный комфорт для водителя и пассажиров. Модель в основном покупали бедные люди (средний класс) из-за низкой стоимости.
ВАЗ-2106

Сравнение ВАЗ-2103 и ВАЗ-2106

Нельзя сказать, что модель ВАЗ-2106, пришедшая на смену ВАЗ-2103, была совсем другой. Нисколько. Изменения были минимальными, хотя признаков отличия довольно много. Итак, чем отличается ВАЗ-2103 от ВАЗ-2106:
Стандартная модель ВАЗ-2103 имела объем двигателя 1,5 литра, а ВАЗ-2106 — 1,6. Поэтому максимальная скорость у «шестерки» была чуть выше, но в то же время и разгон у «тройки» чуть лучше.
Что касается отличий в кузове, то здесь бросаются в глаза фары и решетка радиатора. Незначительные изменения претерпела конструкция фар ВАЗ-2106: она стала более строгой, плюс немного больше стало расстояние между двумя фарами одной пары. А вот решетка радиатора «шестерки» (более поздних моделей) была пластиковой, а у ВАЗ-2103 решетка металлическая.
Задние фонари ВАЗ-2103 имели очень простую и незамысловатую конструкцию, а посередине можно было заметить небольшую разделительную полоску. А вот дизайн задних фонарей ВАЗ-2106 стал усовершенствованным, а разделительной полосы стало не видно.
На ВАЗ-2103 не было тревожной кнопки. Его можно было установить отдельно. А вот на ВАЗ-2106 она уже присутствовала.

TheDifference.ru определил, что разница между ВАЗ-2103 и ВАЗ-2106 заключается в следующем:

Различные объемы двигателя. Как следствие, другая скорость (у шестой модели она выше) и разгон (у «тройки» разгон лучше).
ВАЗ-2106 претерпел изменения в конструкции фар. Плюс для решетки радиатора использован другой материал — пластик.
Внешние отличия можно увидеть в оформлении задних фонарей.
Отсутствие сигнализации «тройка», которая устанавливалась отдельно. В «шестерке» этот недостаток был устранен.

Автомобили ВАЗ-2103 и 2106, обычно называемые «тройкой» и «шестеркой», имеют много общего, из-за чего многие не могут найти разницу между двумя моделями. Действительно, обе машины внешне похожи друг на друга, а различия по кузовным особенностям минимальны. Но настоящие автолюбители легко могут назвать множество признаков отличия «тройки» от «шестерки», и в этой статье вы, уважаемые читатели, тоже увидите отличия.

ВАЗ-2103

Этот автомобиль выпускался на Волжском автомобильном заводе двенадцать лет, с 1972 по 1984 год. Его разработкой ВАЗ занимался совместно с итальянской компанией Fiat, и «тройка» разрабатывалась как раз на базе одна из моделей итальянского производителя. В семидесятые годы ВАЗ-2103 произвел фурор среди советских автомобилистов – машина могла разогнаться до 100 км/ч за семнадцать секунд. Ее смело сравнивали с европейскими автомобилями, а среди советских моделей «Тройка» была самым динамичным автомобилем. За 12 лет выпущено около 1 300 000 моделей, главное отличие которых – высокий комфорт и надежность. Затем на смену ВАЗ-2103 пришла более современная модель – ВАЗ-2106.

ВАЗ-2106

Данная модель предназначалась для замены ВАЗ-2103, хотя нельзя сказать, что изменения кузова и технических характеристик автомобилей были очень серьезными. «Шестерка» также пользовалась большим успехом у российских автомобилистов, и только в 2006 году возникла необходимость снять модель с производства. В зависимости от серии автомобили комплектовались четырех- и пятиступенчатой ​​механической коробкой передач. Заднеприводный автомобиль ВАЗ-2106 мог развивать скорость до 150 км/ч, сохраняя при этом повышенный комфорт для водителя и пассажиров. Модель в основном покупали бедняки (средний класс) из-за низкой стоимости.

Сравнение ВАЗ-2103 и ВАЗ-2106

Нельзя сказать, что модель ВАЗ-2106, пришедшая на смену ВАЗ-2103, была совсем другой. Нисколько. Изменения были минимальными, хотя признаков отличия довольно много. Итак, чем отличается ВАЗ-2103 от ВАЗ-2106:

Стандартная модель ВАЗ-2103 имела объем двигателя 1,5 литра, а ВАЗ-2106 — 1,6. Поэтому максимальная скорость «шестерки» была несколько выше, но в то же время и разгон «тройки» был несколько лучше.

Что касается отличий в кузове, то здесь бросаются в глаза фары и решетка радиатора. Незначительные изменения претерпела конструкция фар ВАЗ-2106: она стала более строгой, плюс немного больше стало расстояние между двумя фарами одной пары. А вот решетка радиатора «шестерки» (более поздних моделей) была пластиковой, а у ВАЗ-2103 решетка металлическая.

Задние фонари ВАЗ-2103 имели очень простую и незамысловатую конструкцию, а посередине можно было заметить небольшую разделительную полоску. А вот дизайн задних фонарей ВАЗ-2106 стал усовершенствованным, а разделительной полосы стало не видно.

На ВАЗ-2103 не было тревожной кнопки. Его можно было установить отдельно. А вот на ВАЗ-2106 она уже присутствовала.

Различные размеры двигателей. Как следствие, другая скорость (у шестой модели она выше) и разгон (у «тройки» разгон лучше).

ВАЗ-2106 претерпел изменения в конструкции фар. Плюс для решетки использовался другой материал — пластик.

Внешние отличия можно увидеть в оформлении задних фонарей.

Отсутствие сигнализации «тройка», которая устанавливалась отдельно. В «шестерке» этот недостаток был устранен.

2106 и 2103 Внешние отличия. Олицетворение высокого статуса

С помощью коробки передач крутящий момент передается от двигателя к колесам. Коробка передач представляет собой набор шестерен и включает в себя два основных блока: межколесный дифференциал и главную передачу. При замене или ремонте этого модуля может возникнуть вопрос, чем отличаются отличия ВАЗ 2103 от 2106, которые внешне не выглядят праздно.

Чем отличается редуктор ВАЗ 2103 от 2106

Основное отличие заключается в другом передаточном числе коробки передач:

• ВАЗ 2103 — 4,1;
• ВАЗ 2106 — 3,9.

Передаточное число показывает, сколько раз будет проверено колесо относительно числа оборотов кардана. Чем отличается Редуктор ВАЗ 2103 от 2106, это хорошо видно по количеству зубьев на шестернях. У «шестерки» на ведущей шестерне зубьев, а на ведомой — 43 зуба, а у «тройки» 10 и 41 соответственно. Чтобы убедиться, что разбирать редуктор не нужно, достаточно посмотреть на его маркировку.

Многие автолюбители считают, что коробка передач с более высоким передаточным числом считается тяговой, а низкое — скоростным, и пытаются заменить один тип редуктора на другой, подстраивая автомобиль под нужные параметры. Но для полной модернизации автомобиля недостаточно знать, чем отличается редуктор ВАЗ 2103 от 2106.

Замена типа КПП

Изменение передаточного числа КПП влечет за собой и изменения в динамике машина, возможно, новые характеристики ходовой, вам не понравятся. Уменьшение передаточного отношения увеличит скорость автомобиля, но его мощность уменьшится. Двигатель с малым объемом цилиндров может не разгонять машину до нужной скорости.

Узнать, подходит ли запчасть к автомобилю, вы можете в сервисных центрах ВАЗ или у консультантов сайта нашего магазина.

Расскажу отличия ВАЗ 2103 от 2106 потому что очень многие вообще не видят, а хотели бы знать. И так начнем.

1. Первое отличие — двигатели. Тройку ставили 1.5л, а на шестую 1.6л многие утверждают, что тро-фри мотор намного лучше. Еще говорят, что редукторный двигатель при работе теряет мощность и становится примерно на тройку по мощности, еще говорят третий двигатель работает мягче, 06 греется чуть больше. Я не знаю, можете ли вы поверить в это … судить вам
2. Бампер. На 2103 поставил клыки такие как на 2101. На 2106 поставили бампер с резиновыми и пластиковыми вставками.
3. На тройке решетка хром, на шестерке пластик.
4. Точки на фары шестерки.
5. Повороты на крылья 03 ромбические и на 06 прямоугольные
6. Тройка без подголовников
7. Тройка без аварий
8. Фонари задние

Думаю тройка очень симпотичная. В те годы она даже превосходила свою шестерку и Ниву. Да и говорят, что трехручный мотор лучше шести. Ржавеет, надежнее. Не знаю, верить или нет…

Спорт:
1. Решетка у 2103 железная, у 2106 — пластик
2. Решетка у 2103 идет от края до края, у 2106 только между фарами.
3. Фары на ваз 2106 в специальном боксе
4. Расстояние между парами фар у ваз 2106 больше
5. Шесть бамперов без клыков
6. Поворотники на ваз 2103 в виде скошенного параллелограмма
7. Фонари на ваз 2103 примитивные
8. На 2103 не было тревожных кнопок (некоторые говорят, что была еще, но на экспортных версиях).
9. Сплатик на ВАЗ 2106 прямоугольный,
10. Тройка двигатель 1,5, 72 л.с., шестерка — 1,6, 80 л.с. рынок с улучшенной версией этого седана. Новый автомобиль должен был стать более комфортным, стильным и технологичным. Перед инженерами стояла непростая задача, но они справились с ней блестяще — появилась новая «тройка». Именно этот автомобиль долгие годы был тупиком советского автомобиля и стал одним из самых значимых персонажей той эпохи.

Решение о постановке ВАЗ 2103 на сборочный конвейер было принято руководством тольяттинского концерна в 1972 году. Прошло совсем немного времени после того, как в продажу поступила модель 2101 и ее более практичный вариант — универсал 2102.

Однако уже на стадии выпуска «копейки» стало ясно, что ей нужен более роскошный вариант – который получит улучшенный внешний вид, салон и ходовые качества.

История развития LADA 2103 насыщена множеством интересных фактов. Например, за основу будущего советского автомобиля был взят Fiat 124S. Однако стоит отметить, что «Тройка» не является полной копией итальянской модели. Скорее наоборот, дизайн автомобиля существенно отличался и был разработан советскими специалистами при взаимодействии с итальянскими коллегами из центра стиля Fiat.

Новая Лада третьей модели отличалась от «копейки» более стремительным кузовом. При этом последний почти полностью сохранил первоначальные пропорции, но получил более отрицательный наклон передней части и множественные молдинги из хрома, что позволило добиться желаемого эффекта.

В общем, стоит отметить, что именно обилие хрома придавало высокий статус машине и ее владельцу. Кроме того, передняя оптика выполнена отдельно, а задние фонари обзавелись отдельной секцией сигнализатора заднего хода.

Значительные изменения коснулись внутренней отделки. Приборная панель обзавелась тахометром с цветовым обозначением максимальных оборотов двигателя и указателем давления масла.

На торпеде появились стильные аналоги, а центральная консоль получила гнездо для крепления магнитолы формата DIN. Косметическое зеркало имеет косметическое зеркало в антикереном козырьке. Стулья обитают двухцветной материей. Также нужно выделить наличие подлокотника на заднем диване.

Не удалось обойти реформы и спецификации моделей. Итак, шины вместо диагональных, радиальные, и тормозная система получили вакуумный усилитель.

Основным двигателем для ВАЗ 2103 была установка 1,5 литра (75 лошадиных сил). Однако заранее стоит предупредить, что советские инженеры принципиально не работали над новым мотором, а проводили своеобразный тюнинг 1,2-литрового агрегата, который использовался на модели 2101.

Увеличены кубатура и мощностной потенциал двигателя за счет того, что ход поршней увеличился до 80 миллиметров.

Однако существовали и другие силовые вариации:

• Двигатель 1,2 литра с отдачей 64 силы (21035).
• Установка 1,3 л (21033). Может развивать 69 лошадиных сил.

Все моторы комплектовались механической коробкой передач на четыре ступени. Тяга осуществлялась через заднюю ось.

Альтернатива

Через несколько лет после запуска в производство ВАЗ 2103 компания представила его модернизированную версию — 2106.

Чем отличается ВАЗ 2103 от ВАЗ 2106?

«Шестерку» отличает не только более поздний год выпуска (с 1976).

Новый автомобиль отличается:

• Более мощный мотор объемом 1,6 л, развивающий 80 сил.
• Пластиковая решетка радиатора, черные секции, в которые интегрирована головная оптика.
• Увеличено расстояние между передними фарами.
• Другая комплектация задней оптики.
• Наличие тревожного ключа.
• Прямоугольная форма указателей поворота на передних крыльях.
• Пластиковые накладки на бампер.
• Два прямоугольных выреза спереди для охлаждения радиатора и мотора.

Отзывы

Эта «классика» до сих пор вызывает восторг автолюбителей. Многие считают Тройку одним из самых распространенных автомобилей, когда-либо выпускавшихся в СССР. Она покорила резвым мотором, привлекательным дизайном и качественным салоном.

Однако есть и у 2103 слабые стороны. Например, слабая устойчивость к коррозии. Эта проблема преследовала автомобиль с самого начала производства. Особому риску подвергались арки колес, которые были лишены подкрылка. Также гниют пороги.

Есть жалобы на двигатель. Последний склонен к перегреву, а его система охлаждения работает посредственно.

Более подробную информацию о проблемах той или иной модели можно найти в Интернете на соответствующем форуме. Там можно посмотреть полезные видео и пообщаться с владельцами.

Стоимость на рынке

Сколько стоит «Тройка»? В продаже можно найти очень ухоженные экземпляры, но часто попадаются машины, требующие серьезных материальных вложений и реставрации кузова, салона.

Олицетворение высокого статуса

Тройку выгодно выделить среди всего классического семейства Жигулей. Настороженность привлекают хромированные бамперы, решетка радиатора, а также молдинги, придающие дизайну кузова лоск, лаконичность.

Оптика головного освещения сделана отдельной. Это позволило значительно улучшить светоотдачу в дальнем свете, а также придает передней части кузова некоторую агрессию.

Ненавязчивая респектабельность

Салон покоряет эргономичной передней панелью – все органы управления находятся в непосредственной близости от водителя. Материалы отделки отличаются высоким качеством, а сборка аккуратностью.

Передняя панель состоит из тахометра с маркированной зоной максимальных оборотов двигателя, а также спидометра. Справа от них расположены указатели уровня топлива, охлаждающей жидкости, давления моторного масла. Под приборами можно найти включение света и стеклоочистителей.

Торпеда примечательна часами на ней, вместительной пепельницей. Климатическая система регулируется двумя ползунками. Неплохо для внутреннего пространства в холодную погоду. Что касается штатного радио, то оно характеризуется хорошим приемом сигнала, звуком.

Передние доспехи имеют некоторый намек на профиль и боковую поддержку, но все равно вентилируются и не обеспечивают кузову должной фиксации. На заднем диване можно расположиться и втроем, однако вдвоем здесь будет гораздо удобнее за счет откидного подлокотника.

С легким

Полуторпедный двигатель придает «Тройке» бодрый темперамент – стоит отметить хорошую тягу на низких оборотах, а также резвый подхват на средних. Коробка передач и сцепление работают просто, благодаря чему можно легко трогаться, переключаться без рывков.

Причем механическая коробка может похвастаться хорошим переключением переключений, но несколько разочаровывают длинные ходы рычага.

Рулевое управление неплохо информирует пилота об угле поворота передних колес и позволяет активно маневрировать на скорости до 80 километров в час. За указанной скоростью проявляется низкая чувствительность на руле, ощутимая рытье на дороге.

Подвеска обеспечивает высокую плавность хода на любых неровностях — даже на больших вибрациях нет тряски. Однако на длинных асфальтовых волнах слабина навязчива.

Отдельного разговора заслуживает тормозная система. Тормозная педаль с длинным ходом позволяет четко дозировать тормозное усилие, но при резком смешивании колеса блокируются слишком рано, что чревато потерей контроля над машиной.

Важнейшее событие отечественного автопрома В 1972 году началось производство автомобилей «Жигули» — ВАЗ-2103, которые обладали гораздо большей мощностью по сравнению со своими предшественниками. Многими горожанами этот автомобиль считался совершенно новой, удобной и скоростной моделью.

Для продажи за границу ВАЗ-21035 и ВАЗ-21033 были разработаны со встроенными в них 1,3-литровыми агрегатами. ВАЗ-21011 шел с мощностью в 69 л.с. или, как вариант, с более экономичным двигателем в 64 л. с. Отличие в оформлении салона ВАЗ-2103 от ВАЗ-2101 было просто огромным. Во-первых, на 15 миллиметров было приподнято свободное пространство над головой водителя, а также расширено пространство от потолка салона до посадочных мест, а в-третьих — в значительной степени преобразилась вся приборная панель, в которой расположены тахометр и появились часы.

ВАЗ-2106 «Жигули»

Что касается внешнего вида ВАЗ-2106, то в 1976 году, когда с конвейера сошла первая «шестерка», никто из ее конструкторов не предполагал, что через определенный промежуток времени эта модель была бы самой распространенной среди всех автомобилистов Советского Союза. Sixer, как стали называть в народе ВАЗ-2106, разрабатывался как 5-местный автомобиль с формой кузова «седан», задушенной традиционной компоновкой.

Спустя пару лет после выпуска первых машин эта модель стала одной из самых популярных среди серии автомобилей Волжского автозавода. По сути, ВАЗ-2106 является улучшенной копией своего предшественника — «ВАЗ-2103».

Для реализации этого автомобиля за рубежом ему дали более солидное название /Lada 1300sl/Lada 1600/Lada Junior/Lada 1500L/.

Для салона автомобиля традиционно рассматривался вариант выпуска с расположением руля справа, что нашло свое отображение в облике ВАЗ-21066.

В отличие от таких «собратов» ВАЗ-2106 с самого начала выпускался с мощным двигателем, комфортабельным салоном, в котором размещались более-менее удобные сиденья с подголовниками. На приборной панели разместили тахометр.

Резюме ВАЗ-2106 отличалось наличием хромированных молдингов, которые были по бокам автомобиля. Несколько позже руль модернизировали на четырехопорный, а решетку радиатора перекрасили в черный цвет.

С 2001 года данная модель снята с производства АвтоВАЗа, но ее производство перенесено на заводы «Рослада» и «Ижмаш».

Если у вас нет своего автомобиля, обязательно вам понадобятся пассажирские перевозки Пенза.

Устройство двигателей ВАЗ 2103 и ВАЗ 2106

На автомобили ВАЗ 2103, 21061, 2106, 2121, 21053, 2107 устанавливаются двигатели ВАЗ 2103 и ВАЗ 2106. Они одинаковой конструкции, но с разными цилиндрами. Отличаются они в основном размерами блока цилиндров, поршней и фазой цепи ГРМ (116 звеньев), разница также в форме башмака натяжителя, а точнее расположением на нем стопорной скобы из-за к отличиям лопаток блоков 2101, 21011 и 2103, 2106 Последние блоки выше 9мм сначала, поэтому в двигателях используются цепи разной длины и разные башмаки. На двигатели 2101,21011 башмак натяжителя с маркировкой 2101, а на двигатели 2103,2106 с маркировкой 2103.

На эти двигатели устанавливается коленчатый вал ваз 2103 (ВНИМАНИЕ!!! Коленчатый вал 21213 устанавливается по размерам и параметрам полностью идентичен от коленчатого вала ВАЗ 2103 отличаются только наличием дополнительных противовесов на шейке шатуна для более точной балансировки, что позволяет снизить вибрацию при работе двигателя). Блок цилиндров отлит из специального чугуна. Цилиндры блока диаметров делятся через 0,01 мм на пять классов, обозначаемых буквами: А, В, С, D, Е. Класс цилиндра указывается на нижней плоскости блока напротив каждого цилиндра. Цилиндр и сопрягаемый с ним поршень должны быть одного класса, чтобы обеспечить зазор между поршнем и цилиндром 0,05-0,07 мм. Диаметры цилиндров на двигателе ВАЗ 2103-76,00 с межремистовыми размерами 76,40 и 76,80 с одинаковыми допусками по классам. Диаметры цилиндров на двигателе ВАЗ 2106-79.00 с межземельными размерами 79,40; 79,80; 80.00. С такими же допусками по классам.

В нижней части блока цилиндров расположены пять опор коленчатого вала с тонкостенными стальными алюминиевыми вкладышами (ВНИМАНИЕ!!! При установке вкладышей необходимо установить вкладыши с круглыми каналами изнутри у блок контакта в коленчатом валу для непрерывной смазки шатунных вкладышей при вращении Вал, в крышках установлены гладкие вкладыши без выступа.Вкладыши средней — 3-й шейки шире остальных и обе гладкие, остальные одинаковой ширины .) Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками, поэтому крышки подшипников не взаимозаменяемы, а для отличия на их наружной поверхности сделаны риски.

В задней опоре имеются гнезда для установки упорных полукольцов, удерживающих коленчатый вал от осевых перемещений (ВНИМАНИЕ!!! При установке полуприцепа не путается борт, специальное алюминиевое покрытие полуприцепа прицеп, предназначенный для проскальзывания коленчатого вала, устанавливается обязательно по направлению к коленчатому валу и на нем имеются специальные канавки для получения масла для смазки путем «барботажа», то есть естественного разбрызгивания при вращении деталей кривошипно-соединительного механизма.) Спереди полукольцо стальное алюминиевое, а заднее — металлокерамическое (желтого цвета), пропитанное маслом (внимание!!! В настоящее время — металлокерамические (желтого цвета), пропитанные маслом полукольца отсутствуют и в запчасти не поставляются, есть полукольцо с медным покрытием такое же как и стабильный алюминий только медного цвета, его желательно ставить за коленвалом, оно более нагружено и имеет повышенную износостойкость). Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0,26 мм. Если в процессе эксплуатации зазор превышает максимально допустимый (0,35 мм), необходимо заменить упорное полукольцо новым или отремонтировать, увеличенным на 0,127 мм. Канавки, расположенные с одной стороны полукольца, должны быть обращены к упорным поверхностям коленчатого вала.

В передней части блока цилиндров имеется полость для привода газораспределительного механизма, закрытая крышкой, в которой установлен передний сальник коленчатого вала. С обратной стороны к блоку цилиндров прикреплена задняя крышка с сальником коленчатого вала. В левой части блока установлен приводной ролик вспомогательных агрегатов (пятачок). В отверстия под подшипники качения запрессованы залежавшиеся алюминиевые втулки. (ВНИМАНИЕ!!! В настоящее время выпускаются втулки из очерченного материала соответствующего цвета, при их установке слишком плотный монтаж, в отличие от стального алюминия, так как это может произойти при нагреве двигателя и срезании штифта на пятачке для результат хронометража блока ГДМ кроме двигателей на которых поршневая 2105 размер 79. 00; 79,4; 79,80; 80.00.

Головка цилиндров общая на четыре цилиндра, отлитая из алюминиевого сплава. В головку запрессованы чугунные седла и втулки направляющих клапанов. В отверстиях направляющих втулок нарезаны спиральные канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и стержнем клапана применяются маслосъёмные колпачки металлин. Головка цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров установлена ​​прокладка из асбестового материала на металлическом каркасе, пропитанная графитом.

Поршни изготовлены из алюминиевого сплава. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму. Кроме того, в поршневых шинах залиты стальные термостатические пластины. Все это выполняется для компенсации неравномерной тепловой деформации поршня при нагреве. В поршневых шинах имеются отверстия для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм с правой стороны двигателя для уменьшения стука поршня при переключении через НТТ. Поэтому возле отверстия под поршневой палец имеется метка «Р», которую при сборке необходимо направить в сторону передней части двигателя. Поршни, как и цилиндры, по наружному диаметру сортируются на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три класса через 0,001 мм, обозначаемые цифрами 1. 2, 3. Класс поршня (буква) и категория открытия Под поршневой палец (цифра) латунь на днище поршня. Поршни по массе в одном двигателе должны быть подобраны с максимально допустимым отклонением (2,5 г).

Поршень Пайны изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца для повышения износостойкости хромирована, а для улучшения обрабатываемости имеет бочкообразную форму формовки. Нижнее компрессионное кольцо скребкового типа (с каналом по наружной поверхности), фосфатированное. Кольцо должно быть установлено в воздуховоде вниз. Маслосъемное кольцо имеет прорезь для масла, удаляемого из цилиндра, и внутреннюю пружину пинцета (расширитель). Шатуны стальные, кованые, с разъемной нижней головкой, в которой установлены вкладыши шатунных подшипников. Шатун обработан крышкой, поэтому при сборке номер на шатуне и крышке должен совпадать. Коленчатый вал пятиступенчатый, отлит из чугуна. Валы валов закалены токами высокой частоты на глубину 2-3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник первичного вала коробки передач, по наружному диаметру которого центрируется маховик. Маховик устанавливают на коленчатый вал так, чтобы метка (конусообразное отверстие у зубчатого венца маховика) и ось шейки шейки первого цилиндра находились в одной плоскости и на единицу от оси коленчатого вала. Вкладыши коренных и шатунных подшипников — тонкостенные, стальные алюминиевые. Все вкладыши шатунов одинаковые и взаимозаменяемые. Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с проточкой на внутренней поверхности, а нижние без проточки. Вкладыши родного подшипника отличаются от других большей шириной и отсутствием канавок на внутренней поверхности. Механизм газораспределения обеспечивает заполнение цилиндров двигателя горючей смесью и выпуск отработавших газов в соответствии с принятым за двигатель двигателем и фазами газораспределения. К деталям механизма относятся: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, управляющий открытием и закрытием клапанов, чугунный, литой. Питьевые поверхности кулачков подвергают отбеливанию. Этот процесс заключается в электродуговой обработке поверхностей поверхностей, в результате чего образуется слой так называемого «белого» чугуна, обладающего высокой твердостью. Вал вращается на пяти опорах в специальном корпусе, а от осевых перемещений удерживается упорным фланцем, размещенным в канале передней опоры шейки вала.

Клапаны (впускной и выпускной) расположены в головке блока цилиндров наискось в один ряд. Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндра, а рабочая часть выпускного клапана, работающего при высоких температурах в агрессивной среде выхлопных газов, имеет наплавку из жаропрочного сплава. Пружины прижимают клапан к седлу и не дают ему сорваться с рычага привода. Верхняя опорная пластина пружин удерживается на пневмоострове двумя урожаями, имеющими форму усеченного конуса. Рычаги передают усилие от распределительного вала к распределительному валу. Рычаг одним концом опирается на сферическую головку регулировочного болта, а другим на торец клапана. Регулировочный болт вворачивается во втулку и стопорит контргайку. Привод вспомогательных агрегатов. Вспомогательные агрегаты двигателя и газораспределительный механизм приводятся в движение от коленчатого вала с помощью цепной передачи. Состоит из двухрядной втулочной роликовой цепи типа «Галл». Ведущая звездочка на коленчатом валу, ведомая звездочка распредвала, спокойная цепь и натяжитель с башмаком. Башмак натяжителя и натяжитель цепи имеют стальной каркас со смазанным слоем резины. При отворачивании стопорной гайки цепь натягивается башмаком, который пружинит поперек плунжера. Башмак натяжителя вращается вокруг крепежного болта. После затягивания гайки тяга зажимается венцом коронки, в результате чего блокируется пружина натяжителя цепи.

При работающем двигателе на плунжер действует только внутренняя пружина, обеспечивающая зазор 0,2-0,5 мм в механизме натяжителя компенсации колебаний цепи. Успокаивающая цепь удлиняет колебания ведущей ветви цепи. При работающем двигателе цепь вытягивается. Он считается исправным, если натяжитель обеспечивает его натяжение, т.е. если цепь растянулась не более чем на 4 мм. Ролик привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, винтовую шестерню и эксцентрик, который через толкатель приводит в действие топливный насос. Винтовая передача ролика находится в зацеплении с шестерней, которая приводит в движение распределитель зажигания и масляный насос.

Шестерня вращается в металлокерамической втулке, запрессованной в блок цилиндров. В шестерне выполнено отверстие с прорезями, в которое входят прорезные концы роликов распределителя зажигания и масляного насоса. Работа двигателя. За один рабочий цикл в цилиндре двигателя происходит четыре такта впуска горячей смеси, сжатия, рабочей силы и отвода выхлопных газов. Эти такты осуществляются за два оборота коленчатого вала, т. е. каждое происходит за пол-оборота (180) коленчатого вала. Впускной клапан начинает открываться за 12 до подхода поршня к верхней мертвой точке (НТТ). Это необходимо для того, чтобы клапан был полностью открыт при движении поршня вниз. Клапан закрывается 40 после прохождения поршнем нижней мертвой точки (НМТ).

За счет инерционного напора струи всасывания горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивает лучшее наполнение цилиндра. Выпускной клапан начинает открываться 42 до NMT. В этот момент давление в баллоне еще достаточно велико, и газы начинают интенсивно выдыхаться из баллона. Клапан закрывается 10 после прохождения поршня СЗТ. Есть такой момент (22 оборота коленчатого вала около ВТМ), когда одновременно открываются и впускной, и выпускной клапаны. Такая ситуация называется перекрытием створок.

Из-за малого времени перекрытия клапанов не приводит к проникновению отработавших газов во впускной трубопровод, и наоборот, инерционность потока отработавших газов вызывает подсос горючей смеси в цилиндр и улучшает его заполнение. Для обеспечения согласования открытия и закрытия клапанов с углами поворота коленчатого вала (т. е. для обеспечения правильной установки фаз газораспределения) на звездочках коленчатого вала и распределительных валах, а также на блок цилиндров и 41 (выступают) на корпус подшипников распредвалов. Если фазы газораспределения выставлены правильно, то при положении поршня четвертого цилиндра в конце такта сжатия метка 41 должна совпадать с меткой, а метка 48 с меткой 47. При закрытии полости привода распределительного вала с крышку, положение коленчатого вала можно определить по меткам на шкиве. Крышка коленвала и привода распредвала. Для обеспечения правильной работы газораспределительного механизма при тепловом расширении деталей на двигателе зазоры между кулачками и рычагами привода клапанов устанавливают на холодном двигателе 0,15 мм. Если зазоры больше, то клапаны будут открываться с задержкой, а закрываться с опережением. Если зазора нет, то клапана на работающем двигателе останутся немного перекрытыми. В результате долговечность клапанов и седла резко снизит долговечность двигателя.

ВАЗ-2103 и ВАЗ 2106, которые гораздо чаще называют «Тройкой» и «Шестеркой», имеют довольно много общего. Наверное, именно из-за них простые потребители спрашивают: А есть ли такие аспекты, которые отличают две модели этих автомобилей? Скажем так, такие различия существуют. Но, более того, они уменьшают «внутренности» этих автомобилей и лишь минимально распространяются на их внешний вид И, в частности, на кузов.

Что такое ВАЗ-2103?

Этот автомобиль начали выпускать еще двенадцать лет назад на знаменитом Волжском автозаводе. Первоначальное производство этих машин было запущено с 1972 по 1984 год, если быть точным. Разработкой этого автомобиля занимались не только отечественные конструкторы. В этом процессе также были задействованы специалисты итальянской фирмы Fiat. Ввиду этого нет ничего странного в том, что внешне наш ВАЗ-2103 практически идентичен своему итальянскому оригиналу. В семидесятые годы эта модель автомобиля смогла произвести настоящее распространение среди преобладающего большинства советских автомобилистов. Столь популярным его сделала не только привлекательная внешность, но и мощные «внутренности», благодаря которым, этот автомобиль мог просто развить невероятную по тем временам скорость, около 100 км/ч за какие-то семнадцать секунд.

Создание этого автомобиля привело к тому, что за 12 лет вышеупомянутый автозавод успел выпустить примерно 1 300 000 моделей . Популярным ВАЗ-2103 был практически всегда. Тем не менее, в 1984 году производитель в 1984 году принял решение о выпуске более совершенной модели ВАЗ-2106, которая, правда, мало чем отличалась от своего «старшего брата».

Отличительные черты ВАЗ-2106

С производства эта модель снята относительно недавно, всего восемь лет назад. Несмотря на то, что изменения в ней были не столь значительными, «шестерка» б/у у отечественных автомобилистов даже пользовалась большим спросом. Серия у этого автомобиля была сразу несколько. В зависимости от них ВАЗ-2106 мог комплектоваться как четырех-, так и такой же пятиступенчатой ​​механической коробкой передач.

Если говорить о заднеприводном ВАЗ-2106, то необходимо отметить, что он мог развивать скорость до 150 км/ч . При этом, по крайней мере, со слов производителя, сохранен повышенный комфорт водителя, как и каждого его пассажира. Кстати, обе эти модели предназначались для бедняков, для среднего класса, как его теперь называют.

Сравнение ВАЗ-2103 и ВАЗ-2106

Пришедшая на смену ВАЗ-2103, якобы «новая» модель автомобиля вовсе не была совершенно инновационной или другой. Изменения, которые в ней были предусмотрены, оказались минимальными, но и их рассказать:

• Основное различие между двумя моделями этих автомобилей заключалось в объеме их двигателя. Так, если в ВАЗ-2103 предусмотрен двигатель, объемом 1,5, то в ВАЗ-2106 двигатель был 1,6 литра.
• Различия по кузову двух этих моделей минимальны и сводятся к передним фарам и решетке радиатора, что и вызвало изменения в ВАЗ-2106. Внешне они стали немного жестче. Ко всему прочему, чуть больше было расстояние между фарами одной из пар. Что касается решетки радиатора, то у ВАЗ-2106 она была пластиковой, а у ВАЗ-2103 этот же элемент кузова был металлическим.
• ВАЗ-2103, не имел возможности похвастаться наличием тревожной кнопки. В новой версии этой модели автомобиля это уже присутствовало.

Чем отличается ВАЗ-2103 от ВАЗ-2106?

Разные автомобили делает объем их двигателей и как вполне очевидный эффект, совершенно разная скорость. Кстати, даже несмотря на то, что над ней стоит шестая модель, «Тройка» все же лучше в плане разгона. Их внешние отличия заметны в конструкции задних фонарей, передних фар, а также решетки радиатора, которая на ВАЗ-2106 выполнена из обычного пластика. Кроме того, у «тройки» нет кнопки аварийной сигнализации, а у «шестерки» такой недостаток был.

14.04.2017

Для заднеприводного седана ВАЗ-2103 (LADA 1500) или простой «Тройки» отечественным производителем изначально был установлен новый двигатель 2103 рабочим объемом 1,5 литра, построенный на базе 2101. Также в в этой модели использовались проверенные моторы от «копейки» на 1,2 литра и от ВАЗ-21011 на 1,3 литра. Небольшим тиражом были выпущены двигатели ВАЗ 2106 для третьей модели «Жигулей».

Двигатель ВАЗ 2103.

9Четырехцилиндровый карбюраторный 0002 форсированный агрегат ВАЗ 2103 объемом 1,5 литра получил верхнее расположение распределительных валов, цепной привод ГРМ и высокий блок цилиндров, что позволяет установить коленчатый вал с удлиненным ходом поршня.

Двигатели «Жигули» часто «грешат» износом распредвала или отсутствием натяжителя в приводной цепи, который нужно подтягивать каждые 10 тысяч километров. При сильном стуке в двигателе придется регулировать зазоры клапанов, чтобы не было перепадов мощности, увеличения расхода топлива, срабатывания клапанов и прочего.

Также среди недостатков двигателя для «Тройки» необходимость постоянной регулировки и очистки СО. При перегреве мотора обратите внимание на помпу.

В случае обрезки необходимо изменить компрессию.

Тюнинг двигателя возможен в широком диапазоне: от расточки до компрессора и турбины.

У автомобилистов двигатель ВАЗ-2103 на хорошем счету, по сравнению с другими агрегатами линейки. Долгая эксплуатация обусловлена ​​доступностью запчастей и их дешевизной. При бережном отношении к двигателю и своевременном обслуживании ВАЗ-2103 не заявленные производителем 125 тыс. км, а все 180-200 тыс. км пробега.

Двигатель ВАЗ 2106.

Мотор ВАЗ 2106 на 1,6 литра стал продолжением ВАЗ 2103 и как следствие 2101. Основные отличия от своих собратьев в поршнях с увеличенным до 79 мм диаметром, при этом блок двигателя остался без изменений.

Также имеется инжекторный агрегат 21067, который отличается от инжекторного мотора Нива-21214 закрытым ГБЦ. Практика показала, что карбюраторная «шестерка» более устойчива, чем инжекторная.

В целом, рядный двигатель ВАЗ 2106 имеет 4 цилиндра, верхнее расположение распредвала и цепной привод. Несмотря на возможный ресурс до 180-200 тысяч километров, ВАЗ-2106 среди автомобилистов считается менее надежным, чем «трешка». Для благополучной работы двигателя «Шестёрки» зимой необходимо прогреть его не менее пяти минут 1500-2000 оборотами.

К недостаткам ВАЗ-2106 можно отнести повышенные требования к маслу, что может сказаться на увеличении диаметра цилиндров. Часто бывает, что расход масла составляет литр и больше тысячи километров, что требует замены колец, клапанов или прочего.

Также среди минусов «шестерки» повышенный износ распредвалов, детонация мотора, стук двигателя из-за дефектов поршневых пальцев или шатунных вкладышей. При нестабильной работе карбюраторного двигателя обратите внимание на жиклеры. Блуминг двигателя на холостом ходу требует регулировки воздушной заслонки.

При прогреве или прокипании двигателя необходимо осмотреть термостат, радиатор и наличие воздуха в охладителе.

Мотор Троектион 2106 вызывается неправильной регулировкой клапанов, гашением клапана расходуемой прокладкой прокладки и низкооктановым бензином.

На вибрацию мотора влияют изношенные подушки 2106, а также дисбаланс коленвала и кардана.

Добавить мощность ВАЗ-2106 Можно извергнуть двигатель на 33 мм под поршень на 82 мм, больше чистить нельзя, так как стенки блока истончены.

Двигатель ВАЗ 21011

Силовой агрегат ВАЗ 21011 на 1,3 литра представляет собой усовершенствованную версию «копейки» мотора. Основное отличие заключается в увеличении диаметра поршня до 79 мм, что позволило добавить объем и удачно усложнить короткий ход поршня и хороший диаметр цилиндра, гарантируя агрегату высокие обороты, скромный расход топлива и самодостаточность. -уверенность.

Все минусы 21011 идентичны недостаткам двигателя 2101.

Двигатель ВАЗ 2101.

Силовой агрегат ВАЗ 2101 на 1,2 литра стал базовым для всего семейства ВАЗ. В отличие от своего прототипа — мотора Fiat 124, отечественные инженеры увеличили межцентровое расстояние, что впоследствии позволило «поиграть» рабочим объемом мотора, который варьировался от 1,2 л до 1,8 л.

ВАЗ 2101 рядный карбюраторный агрегат с 4-мя цилиндрами, верхним расположением распределительного вала и цепным приводом привода ГРМ. Двигатели 1970-74. Выпуск был более надежным, так как их производство контролировали специалисты Fiat.

К недостаткам ВАЗ-2101 можно отнести повышенный износ распредвалов, необходимость постоянно регулировать зазоры клапанов. Расход масла на Копейке достигает 0,7 литра на 1000 км.

Из-за дефектов термостата часто греется мотор. Перегрев мотора 2101 также свидетельствует о выходе из строя вентилятора, поломке помпы, некачественном топливе.

Дымоход ВАЗ 2101 вызван растяжением поршневых колец, износом маслосъемных колпачков, обработкой направляющих втулок и так далее, что вынудит автомобиль к капитальному ремонту двигателя. По отзывам опытных автовладельцев с двигателем ВАЗ 2101 недостатки агрегата можно перечислять и ремонтировать бесконечно.

Двигатели
Производство
Марка двигателя
Годы выпуска	1972 наше время	1976-наш
Материал блока цилиндров
Система снабжения	Карбюратор/форсунка	Карбюратор/форсунка	Карбюратор	Карбюратор
Количество цилиндров
Клапаны на цилиндр
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Объем двигателя, куб. см
Мощность двигателя, л.с. / Об. Мин.
Крутящий момент, Нм/об.мин
Масса двигателя, кг
Расход топлива, л/100 км (для Celica GT) — город — Рус — Смешанный.
Расход масла, гр. / 1000 км
Моторное масло	5W-30. 5W-40 10W-40 15W-40	5W-30. 5W-40 10W-40 15W-40	5W-30. 5W-40 10W-40 15W-40	5W-30. 5W-40 10W-40 15W-40
Сколько моторного масла
Ресурс двигателя, тыс. км — По данным завода — По практике
Тюнинг — Потенциал — без потери ресурса
Установлен двигатель	ВАЗ 21023. ВАЗ 2103. ВАЗ 21043. ВАЗ 21053. ВАЗ 21061 ВАЗ 2107.	ВАЗ 2106. ВАЗ 2121 «Нива» ВАЗ 21074.	ВАЗ 21011. ВАЗ 21021 ВАЗ 21033. ВАЗ 21063.	ВАЗ 2101. ВАЗ 2102. ВАЗ 21035 ВАЗ 21041. ВАЗ 21051

Сообщить об ошибке

Выделите ее и нажмите Ctrl+Enter

Китайский автобренд Geely совместно со шведской компанией Volvo намерены начать выпуск уже пятого в линейке Lynk & Co кроссовера. Информация об этом была опубликована на официальном портале Министерства промышленности Китая.

Новинка с индексом «06» неоднократно обсуждалась в СМИ. Ожидалось, что это будет большой кроссовер с тремя рядами кресел. В итоге получается, что шестая модель в линейке будет очень компактной

Скорее всего, собирать новинку будут на платформе CMA. Габаритные размеры нового кроссовера составляют:

• длина – 4,34 метра;
ширина
• – 1,82 метра;
высота
• – 1,63 метра;
Колесная база
• — 2,64 метра.

По силовой части автоновинка будет оснащаться однолитровым турбомотором на 177 л.с. Вероятная трансмиссия может быть семиступенчатой ​​роботизированной коробкой.

Что до дизайна новинки, то легко угадывается фирменный стиль модели модельного ряда. Среди отличий можно отметить лишь задние фонари и особую «парящую» крышу.

В Китае новый Lynk & CO 06 появится в продаже в 2020 году. Информации о примерной стоимости пока нет.

Как вам показался новый кроссовер шведско-китайской разработки? Делитесь своими впечатлениями в комментариях.

Бывший ведущий автомобильной программы Top Gear Джереми Кларксон назвал лучшие и худшие автомобили 2019 года.

Популярный автомобильный эксперт Джереми Кларксон привел примеры самых удачных и неудачных автомобильных проектов текущего года. При этом выбор не останавливался на каком-то конкретном типе машины, Джереми выбирал суперкары, внедорожники, хот-хэтчи и др.

Мистер Кларксон — популярный и заядлый автолюбитель. Во всем мире он известен как ведущий популярной программы Top Gear, которому он прикрепил специальное платье. Хотя бы по этой причине его мнению стоит доверять.

Чем отличаются двигатели ваз 2103

устройство двигателей ваз 2103 и ваз 2106

На автомобили ваз 2103, 21061, 2106, 2121, 21053, 2107 устанавливаются двигатели ваз 2103 и ваз 2106. Они одинаковой конструкции, но с разными цилиндрами. Отличаются они в основном размерами блока цилиндров, поршней и фазой цепи ГРМ (116 звеньев), разница также в форме башмака натяжителя, а точнее расположением на нем стопорной скобы из-за к отличиям лопаток блоков 2101, 21011 и 2103, 2106 Последние блоки выше 9мм сначала, поэтому в двигателях используются цепи разной длины и разные башмаки. На двигатели 2101,21011 башмак натяжителя с маркировкой 2101, а на двигатели 2103,2106 с маркировкой 2103.

На эти двигатели устанавливается коленчатый вал ваз 2103 (ВНИМАНИЕ!!! Коленчатый вал 21213 устанавливается по размерам и параметрам полностью идентичен от коленчатого вала ВАЗ 2103 отличаются только наличием дополнительных противовесов на шейке шатуна для более точной балансировки, что позволяет снизить вибрацию при работе двигателя). Блок цилиндров отлит из специального чугуна. Цилиндры блока диаметров делятся через 0,01 мм на пять классов, обозначаемых буквами: А, В, С, D, Е. Класс цилиндра указывается на нижней плоскости блока напротив каждого цилиндра. Цилиндр и сопрягаемый с ним поршень должны быть одного класса, чтобы обеспечить зазор между поршнем и цилиндром 0,05-0,07 мм. Диаметры цилиндров на двигателе ВАЗ 2103-76,00 с межремистовыми размерами 76,40 и 76,80 с одинаковыми допусками по классам. Диаметры цилиндров на двигателе ВАЗ 2106-79.00 с межземельными размерами 79,40; 79,80; 80.00. С такими же допусками по классам.

Внизу блока цилиндров пять опор родных подшипников коленчатого вала С тонкостенными стальными алюминиевыми вкладышами (ВНИМАНИЕ!!! При установке вкладышей обязательно!!! В блок вкладыши устанавливаются с круглыми каналами изнутри в месте контакта в коленчатом валу для непрерывной смазки шатунных вкладышей при вращении вала установлены гладкие вкладыши без выступа.Средние вкладыши — 3-я шейки шире остальных и обе гладкие, остальные одинаковой ширины.) Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками, поэтому крышки подшипников не взаимозаменяемы, а для их различения сделаны риски.

В задней опоре имеются гнезда для установки упорных полукольцов, удерживающих коленчатый вал от осевых перемещений (ВНИМАНИЕ!!! При установке полуприцепа не путается борт, специальное алюминиевое покрытие полуприцепа прицеп, предназначенный для проскальзывания коленчатого вала, устанавливается обязательно по направлению к коленчатому валу и на нем имеются специальные канавки для получения масла для смазки путем «барботажа», то есть естественного разбрызгивания при вращении деталей кривошипно-соединительного механизма.) Спереди полукольцо стальное алюминиевое, а заднее — металлокерамическое (желтого цвета), пропитанное маслом (внимание!!! В настоящее время — металлокерамические (желтого цвета), пропитанные маслом полукольца отсутствуют и в запчасти не поставляются, есть полукольцо с медным покрытием такое же как и стабильный алюминий только медного цвета, его желательно ставить за коленвалом, оно более нагружено и имеет повышенную износостойкость). Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0,26 мм. Если в процессе эксплуатации зазор превышает максимально допустимый (0,35 мм), необходимо заменить упорное полукольцо новым или отремонтировать, увеличенным на 0,127 мм. Канавки, расположенные с одной стороны полукольца, должны быть обращены к упорным поверхностям коленчатого вала.

В передней части блока цилиндров имеется полость для привода газораспределительного механизма, закрытая крышкой, в которой установлен передний сальник коленчатого вала. С обратной стороны к блоку цилиндров прикреплена задняя крышка с сальником коленчатого вала. В левой части блока установлен приводной ролик вспомогательных агрегатов (пятачок). В отверстия под подшипники качения запрессованы залежавшиеся алюминиевые втулки. (ВНИМАНИЕ!!! В настоящее время выпускаются втулки из очерченного материала соответствующего цвета, при их установке слишком плотный монтаж, в отличие от стального алюминия, так как это может произойти при нагреве двигателя и срезании штифта на пятачке для результат фаз газораспределения ГРМ и прогиба головки блока клапанов кроме двигателей на которых поршневая 2105 размер 79. 00; 79,4; 79,80; 80.00.

Головка цилиндров общая на четыре цилиндра, отлитая из алюминиевого сплава. В головку запрессованы чугунные седла и втулки направляющих клапанов. В отверстиях направляющих втулок нарезаны спиральные канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и стержнем клапана применяются маслосъёмные колпачки металлин. Головка цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров установлена ​​прокладка из асбестового материала на металлическом каркасе, пропитанная графитом.

Поршни изготовлены из алюминиевого сплава. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму. Кроме того, в поршневых шинах залиты стальные термостатические пластины. Все это выполняется для компенсации неравномерной тепловой деформации поршня при нагреве. В поршневых шинах имеются отверстия для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм с правой стороны двигателя для уменьшения стука поршня при переключении через НТТ. Поэтому возле отверстия под поршневой палец имеется метка «Р», которую при сборке необходимо направить в сторону передней части двигателя. Поршни, как и цилиндры, по наружному диаметру сортируются на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три класса через 0,001 мм, обозначаемые цифрами 1. 2, 3. Класс поршня (буква) и категория открытия Под поршневой палец (цифра) латунь на днище поршня. Поршни по массе в одном двигателе должны быть подобраны с максимально допустимым отклонением (2,5 г).

Поршень Пайны изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца для повышения износостойкости хромирована, а для улучшения обрабатываемости имеет бочкообразную форму формовки. Нижнее компрессионное кольцо скребкового типа (с каналом по наружной поверхности), фосфатированное. Кольцо должно быть установлено в воздуховоде вниз. Маслосъемное кольцо имеет прорезь для масла, удаляемого из цилиндра, и внутреннюю пружину пинцета (расширитель). Шатуны стальные, кованые, с разъемной нижней головкой, в которой установлены вкладыши шатунных подшипников. Шатун обработан крышкой, поэтому при сборке номер на шатуне и крышке должен совпадать. Коленчатый вал пятиступенчатый, отлит из чугуна. Валы валов закалены токами высокой частоты на глубину 2-3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник первичного вала коробки передач, по наружному диаметру которого центрируется маховик. Маховик устанавливают на коленчатый вал так, чтобы метка (конусообразное отверстие у зубчатого венца маховика) и ось шейки шейки первого цилиндра находились в одной плоскости и на единицу от оси коленчатого вала. Вкладыши коренных и шатунных подшипников — тонкостенные, стальные алюминиевые. Все вкладыши шатунов одинаковые и взаимозаменяемые. Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с проточкой на внутренней поверхности, а нижние без проточки. Вкладыши родного подшипника отличаются от других большей шириной и отсутствием канавок на внутренней поверхности. Механизм газораспределения обеспечивает заполнение цилиндров двигателя горючей смесью и выпуск отработавших газов в соответствии с принятым за двигатель двигателем и газораспределением по цилиндрам и фазам. К деталям механизма относятся: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, управляющий открытием и закрытием клапанов, чугунный, литой. Питьевые поверхности кулачков подвергают отбеливанию. Этот процесс заключается в электродуговой обработке поверхностей поверхностей, в результате чего образуется слой так называемого «белого» чугуна, обладающего высокой твердостью. Вал вращается на пяти опорах в специальном корпусе, а от осевых перемещений удерживается упорным фланцем, размещенным в канале передней опоры шейки вала.

Клапаны (впускной и выпускной) расположены в головке блока цилиндров наискось в один ряд. Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндра, а рабочая часть выпускного клапана, работающего при высоких температурах в агрессивной среде выхлопных газов, имеет наплавку из жаропрочного сплава. Пружины прижимают клапан к седлу и не дают ему сорваться с рычага привода. Верхняя опорная пластина пружин удерживается на пневмоострове двумя урожаями, имеющими форму усеченного конуса. Рычаги передают усилие от распределительного вала к распределительному валу. Рычаг одним концом опирается на сферическую головку регулировочного болта, а другим на торец клапана. Регулировочный болт вворачивается во втулку и стопорит контргайку. Привод вспомогательных агрегатов. Вспомогательные агрегаты двигателя и газораспределительный механизм приводятся в движение от коленчатого вала с помощью цепной передачи. Состоит из двухрядной втулочной роликовой цепи типа «Галл». Ведущая звездочка на коленчатом валу, ведомая звездочка распределительного вала, натяжитель цепи и натяжитель с башмаком. Башмак натяжителя и натяжитель цепи имеют стальной каркас со смазанным слоем резины. При отворачивании стопорной гайки цепь натягивается башмаком, который пружинит поперек плунжера. Башмак натяжителя вращается вокруг крепежного болта. После затягивания гайки тяга зажимается венцом коронки, в результате чего блокируется пружина натяжителя цепи.

При работающем двигателе на плунжер действует только внутренняя пружина, обеспечивающая зазор 0,2-0,5 мм в механизме натяжителя компенсации колебаний цепи. Успокаивающая цепь удлиняет колебания ведущей ветви цепи. При работающем двигателе цепь вытягивается. Он считается исправным, если натяжитель обеспечивает его натяжение, т.е. если цепь растянулась не более чем на 4 мм. Ролик привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, винтовую шестерню и эксцентрик, который через толкатель приводит в действие топливный насос. Винтовая передача ролика находится в зацеплении с шестерней, которая приводит в движение распределитель зажигания и масляный насос.

Шестерня вращается в металлокерамической втулке, запрессованной в блок цилиндров. В шестерне выполнено отверстие с прорезями, в которое входят прорезные концы роликов распределителя зажигания и масляного насоса. Работа двигателя. За один рабочий цикл в цилиндре двигателя происходит четыре такта впуска горячей смеси, сжатия, рабочей силы и отвода выхлопных газов. Эти такты осуществляются за два оборота коленчатого вала, т. е. каждое происходит за пол-оборота (180) коленчатого вала. Впускной клапан начинает открываться 12 до подхода поршня к верхней мертвой точке (ВМТ). Это необходимо для того, чтобы клапан был полностью открыт при движении поршня вниз. Клапан закрывается 40 после прохождения поршнем нижней мертвой точки (НМТ).

За счет инерционного напора струи всасывания горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивает лучшее наполнение цилиндра. Выпускной клапан начинает открываться 42 до NMT. В этот момент давление в баллоне еще достаточно велико, и газы начинают интенсивно выдыхаться из баллона. Клапан закрывается 10 после прохождения поршня СЗТ. Есть такой момент (22 оборота коленчатого вала около ВТМ), когда одновременно открываются и впускной, и выпускной клапаны. Такая ситуация называется перекрытием створок.

Из-за малого промежутка времени перекрытие клапанов не приводит к проникновению отработавших газов во впускной трубопровод, и наоборот, инерционность выхлопного потока отработавших газов вызывает горючую смесь в цилиндре и улучшает его наполнение. Для обеспечения согласования открытия и закрытия клапанов с углами поворота коленчатого вала (т. е. для обеспечения правильной установки фаз газораспределения) на звездочках коленчатого вала и распределительных валах, а также на блок цилиндров и 41 (выступают) на корпус подшипников распредвалов. Если фазы газораспределения выставлены правильно, то при положении поршня четвертого цилиндра в конце такта сжатия метка 41 должна совпадать с меткой, а метка 48 с меткой 47. При закрытии полости привода распределительного вала с крышку, положение коленчатого вала можно определить по меткам на шкиве. Крышка коленвала и привода распредвала. Для обеспечения правильной работы газораспределительного механизма при тепловом расширении деталей на двигателе зазоры между кулачками и рычагами привода клапанов устанавливают на холодном двигателе 0,15 мм. Если зазоры больше, то клапаны будут открываться с задержкой, а закрываться с опережением. Если зазора нет, то клапана на работающем двигателе останутся немного перекрытыми. В результате долговечность клапанов и седла резко снизит долговечность двигателя.

Советские автомобили прочно заполонили авторынок и на сегодняшний день являются одними из самых комфортных и простых в обслуживании. Как и у каждой машины, у ВАЗ есть свои плюсы и свои минусы. Каждый водитель оценивает свои материальные возможности, потребности и пожелания при покупке автомобиля и руководствуется исключительно личными потребностями. Если выбор все-таки падает на «шестерку» или другой автомобиль такого рода, то стоит иметь в виду ее характерные особенности. Жигули особой коррозионной стойкостью не отличаются, а вот у ВАЗ-2106 стойкость выше, чем у всех его «собратов».

Салон Жигулей достаточно просторный и комфортный. В нем могут свободно разместиться пять человек, включая водителя. Достоинством «выстрелки» считается большой бардачок, а вот передняя панель скорее его недостаток. Она не очень удобная и на нее ничего не поставишь.

Еще одна слабая партия Жигулей – это их электрика. Однако в этом моменте ВАЗ-2106 имеет преимущества перед «копейкой» или «семеркой».

Жигули не нуждаются в частом капитальном ремонте трансмиссии и ходовки, но мелкие неисправности случаются часто. Поскольку текущее качество комплектующих оставляет желать лучшего, основными деталями, которые чаще всего нуждаются в замене или ремонте, являются:

1. Сферический подшипник.
2. Система амортизации.
3. Тормозные колодки.

Когда пробег автомобиля достигает более 100 км, то проблемы с подвеской, подшипниками и карданным валом. Также особого внимания заслуживает коробка передач. Если пробег у машины уже солидный, то, скорее всего, коробку уже пора что-то менять.

Важнейшими достоинствами советского автопрома является его распространенность и доступность. Даже если автовладелец в меру своей неопытности не может справиться с той или иной проблемой, обязательно найдется товарищи, которые смогут подсказать и помочь в этом вопросе. Также, если есть необходимость в покупке новинок, то их стоимость не будет слишком высокой. Найти подробности на любую модель автомобиля ВАЗ не составит особого труда.

С помощью коробки передач крутящий момент передается от двигателя на колеса. Коробка передач представляет собой набор шестерен и включает в себя два основных блока: межколесный дифференциал и главную передачу. При замене или ремонте этого модуля может возникнуть вопрос, чем отличаются отличия ВАЗ 2103 от 2106, которые внешне не выглядят праздно.

Чем отличается редуктор ваз 2103 от 2106

Основное отличие заключается в другом передаточном числе коробки передач:

• ВАЗ 2103 — 4.1;
• ВАЗ 2106 — 3,9.

Передаточное число показывает, сколько раз будет проверено колесо относительно числа оборотов кардана. Чем отличается Редуктор ВАЗ 2103 от 2106, это хорошо видно по количеству зубьев на шестернях. У «шестерки» на ведущей шестерне зубьев, а на ведомой — 43 зуба, а у «тройки» 10 и 41 соответственно. Чтобы убедиться, что разбирать редуктор не нужно, достаточно посмотреть на его маркировку.

Многие автолюбители считают, что коробка передач с более высоким передаточным числом считается тяговой, а низкое — скоростным, и пытаются заменить один тип коробки передач на другой, подгоняя автомобиль под нужные параметры. Но для полной модернизации автомобиля недостаточно знать, чем отличается редуктор ВАЗ 2103 от 2106.

Замена типа КПП

Изменение передаточного числа Коробка передач влечет за собой и изменения в динамике автомобиль, возможно, новые характеристики ходовой части вам не понравятся. Уменьшение передаточного отношения увеличит скорость автомобиля, но его мощность уменьшится. Двигатель с малым объемом цилиндров может не разгонять машину до нужной скорости.

Узнать, подходит ли запчасть к автомобилю, вы можете в сервисных центрах ВАЗ или у консультантов сайта нашего магазина.

Какой двигатель лучше ВАЗ 2103 или ВАЗ 2106

Авто ВАЗ-2103 и 2106 , В простолюдине, называемом Тройка и Шестерка, есть много общего, из-за чего многие не могут найти между 2-мя моделями отличий. Справа обе машины внешне похожи друг на друга, а различия в части кузовных особенностей небольшие. Но истинные автовладельцы могут просто привести много признаков отличий между тройкой и шестеркой, и в этой статье отличия увидите и вы, поспешите читатели.

Читать так же

Этот автомобиль выпускался на Волжском автозаводе Двенадцать лет, с 1972 по 1984 год. Его разработкой ВАЗ занимался совместно с итальянской компанией Fiat, а Тройка разрабатывалась как раз на базе одного из модели итальянского производителя. В семидесятых годах ВАЗ-2103 произвел настоящий фурор, в среде российских автомобилистов машина могла разогнаться до 100 км/ч за семнадцать секунд. Он смело ассоциировался с европейскими автомобилями, а среди российских моделей тройку лидеров занимал самый загруженный автомобиль. За 12 лет выпущено около 1П300П000 моделей, главное отличие высочайший комфорт и надежность. Затем на смену ВАЗ-2103 пришла более современная модель ВАЗ-2106.

Эта модель была разработана на смену ВАЗ-2103, хотя нельзя сказать, что изменения в кузове и технических свойствах автомобилей были очень серьезными. Шестерка также воспользовалась огромным фурре среди российских автолюбителей, и лишь бы снять модель с производства. В зависимости от серии автомобили комплектовались четырех- и пятиступенчатой ​​механикой

ВАЗ 2106 ДВС 2103

Наша группа в контакте:

Читать так же

ВАЗ

2103 счетчик ВАЗ 2106 кто быстрее ВАЗ 2103 или ВАЗ 2106

ВАЗ 2103. против ВАЗ 2106. . Кто быстрее ваз 2103. или ваз 2106.?? Давайте узнаем прямо сейчас.

Читать так же

Заднеприводный ВАЗ-2106 может развивать скорость до 150 км/ч, при этом сохранен повышенный комфорт для водителя и пассажиров. Модель по большей части покупали бедные люди (средний класс) из-за низкой стоимости. Нельзя сказать, что модель ВАЗ-2106, пришедшая на смену ВАЗ-2106, была совсем другой.

Ни в коем случае. Изменения были минимальными, хотя признаков отличий достаточно много. Итак, в чем отличие ВАЗ-2103 от ВАЗ-2106: стандартная модель ВАЗ-2103 имела объем двигателя 1,5 л, а ВАЗ-2106 1,6. поэтому максимальная скорость у шестерки была чуть выше, но при этом тройка разгонялась. лучше . Что касается отличий по кузову, то сюда будут перекинуты передние фары и решетка радиатора.

Незначительные изменения претерпела конструкция передних фар на ВАЗ-2106: она стала более жесткой, плюс немного больше стало расстояние между двумя фарами одной пары. А вот шестерни решетки радиатора (поздние модели) были из пластика, а у ваз 2103 имел металлическую сетку. Задние фонари ВАЗ-2103 отличались очень простой и незамысловатой конструкцией, а посередине можно было заметить небольшую разделительную полосу. А вот дизайн задних фонарей ВАЗ-2106 стал более совершенным, и разделительной полосы стало не видно. ВАЗ-2103 не имел тревожных кнопок. Его можно было установить отдельно.

14.04.2017

Для заднеприводного седана ВАЗ-2103 (LADA 1500) или простой «Тройки» отечественным производителем изначально был установлен новый двигатель 2103 рабочим объемом 1,5 литра, построенный на базе 2101. Также в в этой модели использовались проверенные моторы от «копейки» на 1,2 литра и от ВАЗ-21011 на 1,3 литра. Небольшим тиражом были выпущены двигатели ВАЗ 2106 для третьей модели «Жигулей».

Двигатель ВАЗ 2103.

Четверть четырехцилиндровый карбюраторный силовой агрегат ВАЗ 2103 объемом 1,5 литра получил верхнее расположение распределительных валов, цепной привод ГРМ и высокий блок цилиндров, что позволяет устанавливать коленчатый вал с удлиненным ходом поршня.

Двигатели «Жигули» часто «грешат» износом распредвала или отсутствием натяжителя в приводной цепи, который нужно подтягивать каждые 10 тысяч километров. При сильном стуке в двигателе придется регулировать зазоры клапанов, чтобы не было перепадов мощности, увеличения расхода топлива, срабатывания клапанов и прочего.

Также среди недостатков двигателя для «Тройки» необходимость постоянной регулировки и очистки СО. При перегреве мотора обратите внимание на помпу.

В случае обрезки необходимо изменить компрессию.

Тюнинг двигателя возможен в широком диапазоне: от расточки до компрессора и турбины.

У автомобилистов двигатель ВАЗ-2103 на хорошем счету, по сравнению с другими агрегатами линейки. Долгая эксплуатация обусловлена ​​доступностью запчастей и их дешевизной. При бережном отношении к двигателю и своевременном обслуживании ВАЗ-2103 не заявленные производителем 125 тыс. км, а все 180-200 тыс. км пробега.

Двигатель ВАЗ 2106.

Мотор ВАЗ 2106 на 1,6 литра стал продолжением ВАЗ 2103 и как следствие 2101. Основные отличия от своих собратьев в поршнях с увеличенным до 79 мм диаметром, при этом блок двигателя остался без изменений.

Также имеется инжекторный агрегат 21067, который отличается от инжекторного мотора Нива-21214 закрытым ГБЦ. Практика показала, что карбюраторная «шестерка» более устойчива, чем инжекторная.

В целом, рядный двигатель ВАЗ 2106 имеет 4 цилиндра, верхнее расположение распредвала и цепной привод. Несмотря на возможный ресурс до 180-200 тысяч километров, ВАЗ-2106 среди автомобилистов считается менее надежным, чем «трешка». Для благополучной работы двигателя «»шестерки» в зимнее время он должен прогреться не менее пяти минут при 1500-2000 оборотах.

К недостаткам ВАЗ-2106 можно отнести повышенные требования к маслу, что может сказаться на повышении диаметр цилиндров.Часто бывает расход масла литр и больше тысячи километров,что требует замены колец,клапанов или прочего.

Также среди минусов «шестерки» повышенный износ распредвалов, детонация мотора, стук двигателя из-за дефектов поршневых пальцев или шатунных вкладышей. При нестабильной работе карбюраторного двигателя обратите внимание на жиклеры. Блуминг двигателя на холостом ходу требует регулировки воздушной заслонки.

При прогреве или прокипании двигателя необходимо осмотреть термостат, радиатор и наличие воздуха в охладителе.

Мотор Trojection 2106 вызывается неправильно отрегулированными клапанами, удлиненным клапаном, изношенной прокладкой ГБЦ. и бензин с низким октановым числом.

На вибрацию мотора влияют изношенные подушки 2106, а также дисбаланс коленвала и кардана.

Добавить мощность ВАЗ-2106 Можно извергнуть двигатель на 33 мм под поршень на 82 мм, больше чистить нельзя, так как стенки блока истончены.

Двигатель ВАЗ 21011

Силовой агрегат ВАЗ 21011 на 1,3 литра представляет собой усовершенствованную версию «копейки» мотора. Основное отличие заключается в увеличении диаметра поршня до 79 мм, что позволило добавить объем и удачно усложнить короткий ход поршня и хороший диаметр цилиндра, гарантируя агрегату высокие обороты, скромный расход топлива и самодостаточность. -уверенность.

Все минусы 21011 идентичны недостаткам двигателя 2101.

Двигатель ВАЗ 2101.

Силовой агрегат ВАЗ 2101 на 1,2 литра стал базовым для всего семейства ВАЗ. В отличие от своего прототипа — мотора Fiat 124, отечественные инженеры увеличили межцентровое расстояние, что впоследствии позволило «поиграть» рабочим объемом мотора, который варьировался от 1,2 л до 1,8 л.

ВАЗ 2101 рядный карбюраторный агрегат с 4-мя цилиндрами, верхним расположением распределительного вала и цепным приводом привода ГРМ. Двигатели 1970-74. Выпуск был более надежным, так как их производство контролировали специалисты Fiat.

К недостаткам ВАЗ-2101 можно отнести повышенный износ распредвалов, необходимость постоянно регулировать зазоры клапанов. Расход масла на Копейке достигает 0,7 литра на 1000 км.

Из-за дефектов термостата часто греется мотор. Перегрев мотора 2101 также свидетельствует о выходе из строя вентилятора, поломке помпы, некачественном топливе.

Дымоход ВАЗ 2101 вызван растяжением поршневых колец, износом маслосъемных колпачков, обработкой направляющих втулок и так далее, что вынудит автомобиль к капитальному ремонту двигателя. По отзывам опытных автовладельцев с двигателем ВАЗ 2101 недостатки агрегата можно перечислять и ремонтировать бесконечно.

Двигатели
Производство
Марка двигателя
Годы выпуска	1972 наше время	1976-наш
Материал блока цилиндров
Система снабжения	Карбюратор/форсунка	Карбюратор/форсунка	Карбюратор	Карбюратор
Количество цилиндров
Клапаны на цилиндр
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Объем двигателя, куб. см
Мощность двигателя, л.с. / Об. Мин.
Крутящий момент, Нм/об.мин
Масса двигателя, кг
Расход топлива, л/100 км (для Celica GT) — город — Рус — Смешанный.
Расход масла, гр. / 1000 км
Моторное масло	5W-30 5W-40 10W-40 15W-40	5W-30 5W-40 10W-40 15W-40	5W-30 5W-40 10W-40 15W-40	5W-30 5W-40 10W-40 15W-40
Сколько моторного масла
Ресурс двигателя, тыс. км — По данным завода — По практике
Тюнинг — Потенциал — без потери ресурса
Установлен двигатель	ВАЗ 21023. ВАЗ 2103. ВАЗ 21043. ВАЗ 21053. ВАЗ 21061. ВАЗ 2107.	ВАЗ 2106. ВАЗ 2121 «Нива» ВАЗ 21074.	ВАЗ 21011 ВАЗ 21021. ВАЗ 21033. ВАЗ 21063.	ВАЗ 2101. ВАЗ 2102. ВАЗ 21035 ВАЗ 21041. ВАЗ 21051

Сообщить об ошибке

Выделите ее и нажмите Ctrl+Enter

Китайский автобренд Geely совместно со шведской компанией Volvo намерены начать выпуск уже пятого в линейке Lynk & Co кроссовера. Информация об этом была опубликована на официальном портале Министерства промышленности Китая.

Новинка с индексом «06» неоднократно обсуждалась в СМИ. Ожидалось, что это будет большой кроссовер с тремя рядами кресел. В итоге получается, что шестая модель в линейке будет очень компактной

Скорее всего, собирать новинку будут на платформе CMA. Габаритные размеры нового кроссовера составляют:

• длина – 4,34 метра;
ширина
• – 1,82 метра;
высота
• – 1,63 метра;
Колесная база
• — 2,64 метра.

По силовой части автоновинка будет оснащаться однолитровым турбомотором на 177 л.с. Вероятная трансмиссия может быть семиступенчатой ​​роботизированной коробкой.

Что до дизайна новинки, то легко угадывается фирменный стиль модельного ряда. Среди отличий можно отметить лишь задние фонари и особую «парящую» крышу.

В Китае новый Lynk & CO 06 появится в продаже в 2020 году. Информации о приблизительной стоимости пока нет.

Как вам показался новый кроссовер шведско-китайской разработки? Делитесь своими впечатлениями в комментариях.

Бывший ведущий автомобильной программы Top Gear Джереми Кларксон назвал лучшие и худшие автомобили 2019 года.

Популярный автомобильный эксперт Джереми Кларксон привел примеры самых удачных и неудачных автомобильных проектов текущего года. При этом выбор не останавливался на каком-то конкретном типе машины, Джереми выбирал суперкары, внедорожники, хот-хэтчи и др.

Мистер Кларксон — популярный и заядлый автолюбитель. Во всем мире он известен как ведущий популярной программы Top Gear, которому он прикрепил специальное платье. Хотя бы по этой причине его мнению стоит доверять.

Новые возможности VMware Horizon 8 v2106 и v2103 — Обзор виртуализации

VMware выпустила Horizon 8 версии 2106 15 июля 2021 г. и v2103 33 марта 2021 г. Обычно я люблю писать статьи о каждом выпуске VMware, но поскольку это довольно незначительные выпуски, я объединим их в одну статью.

Просматривая примечания к выпуску VMware Horizon версии 2103 и VMware Horizon версии 2106, я не увидел ничего неожиданного или удивительного. Это показывает зрелость продукта и отрасли.

Новые функции, включенные в версию 2103
Вот некоторые из новых функций, упомянутых в примечаниях к выпуску 2013 года, которые привлекли мое внимание.

• Сервер соединений:
  • Раньше при создании пула рабочих столов с мгновенным клонированием можно было указать только шаблон именования. Теперь вы можете указать список имен для мгновенных клонов. До 9 лет0005 Настройки подготовки появилось новое поле под названием Укажите имена вручную . Каждая строка должна содержать уникальное имя машины.
  • В консоли Horizon можно добавить домены пользователей, у которых нет формальных доверительных отношений с доменом сервера соединений. Это пригодится при настройке облачного сервера соединений с локальным доменом пользователя.
  • Вы можете настроить, как долго будут отображаться события и как долго они будут классифицироваться как новые.
  • В предыдущих выпусках журналы сервера соединений находились в разных местах. Теперь они объединены в одно место — <буква диска>:\ProgramData\VMware\VDM\logs.
• Агент Horizon для Windows:
  • Вы можете использовать принтеры на основе местоположения (LBP) для групп пользователей и вложенных групп.
  • Blast был улучшен для достижения и поддержания высокой частоты кадров, обнаружения перегрузки клиентов и циклов обратной связи с агентами.
  • В этом выпуске удалена поддержка 32-разрядного агента Horizon.
• Агент Horizon для Linux:
  • Добавлена ​​поддержка операционной системы для опубликованных рабочих столов и приложений для других версий дистрибутивов RHEL Workstation и Ubuntu Linux.
  • Добавлена ​​поддержка операционной системой пулов мгновенных клонов для дополнительных версий Ubuntu, рабочих станций и серверов RHEL, CentOS, Ubuntu и SLED/SLES.
  • Удалена поддержка Ubuntu 16.04.
• Пакет Horizon GPO:
  • Объекты групповой политики Horizon теперь позволяют ограничивать скорость передачи для заданий печати и настраивать декодирование H.264 и режим высокой точности цветопередачи для протокола VMware Blast.

Новые функции, включенные в версию 2106
Начиная с этого выпуска (2106), нумерация версий основана на запланированном году и месяце выпуска. Фактическая дата выпуска может отличаться.

Вот некоторые из новых функций, упомянутых в примечаниях к выпуску Horizon 8 2016, которые привлекли мое внимание.

• Сервер соединений:
  • Серверы подключений Horizon и агенты Horizon могут быть развернуты в разных центрах обработки данных в глобальной сети, если они расположены в пределах 120 мс друг от друга.
  • Вы можете использовать Microsoft Sysprep или ClonePrep для настройки виртуальных машин с мгновенным клонированием.
  • Вы можете разрешить выполнение сеансов приложений без тайм-аута, используя параметр Bypass Session Timeout .
  • Blast поддерживает клиентские дисплеи 5K и UHD (8K). У вас могут быть двойные дисплеи 5K и 8K.
  • Поддержка 20 000 рабочих столов и сеансов на модуль.
  Аутентификация
  • SAML, True SSO и аутентификация с помощью смарт-карты могут использоваться пользователями в ненадежных доменах.
  • При добавлении экземпляра vCenter Server теперь можно выбрать тип развертывания. Сюда входят Genera (vCenter развертывается локально), AWS, Azure, DELLEMC, Google или Oracle.
  • Вы можете использовать SSL для подключения к базе данных событий, по умолчанию используется не-SSL.
  • Доступ к HTML теперь поддерживается в среде IPv6.
• Агент Horizon для Windows:
  • Вы можете использовать перенаправление мультимедиа (MMR) с Microsoft Edge.
  • Media Optimization для Microsoft Teams теперь поддерживает клиенты Linux и Windows.
  • При использовании встроенной печати VMware имя пользователя сеанса отображается в очереди печати на стороне клиента.
  • Поддержка графических процессоров NVIDIA Ampere A40 и A10 с поддержкой Blast H.265, H.264 и разгрузки графики.
• Агент Horizon для Linux:
  • Добавлена ​​поддержка операционной системы для опубликованных рабочих столов и приложений для большего количества версий RHEL Workstation и CentOS.
  • Пользователи могут печатать с удаленного рабочего стола Linux на любой локальный или сетевой принтер, доступный на клиентском компьютере.
• Пакет Horizon GPO:
  • Объекты групповой политики Horizon теперь имеют больше функций RDS и Microsoft Edge.
  • Возможность блокировать захват экранов сеансов Horizon с помощью локальных инструментов захвата экрана.
  • Как и в других выпусках Horizon 8, в него входят только добавочные изменения и постепенные улучшения Horizon по надежному графику, основанному на времени.

Резюме
Из всех новых функций в 2103 и 2106 я нахожу наиболее интересными и хотел бы изучить их подробнее:

• Серверы подключений Horizon и агенты Horizon могут быть развернуты на расстоянии до 120 мс по глобальной сети. Это откроет несколько удобных вариантов облачного развертывания.
• Использование Microsoft Sysprep для настройки виртуальных машин с мгновенным клонированием. Для подавляющего большинства вариантов использования ClonePrep по-прежнему остается выбором настройки. Самое важное, что может сделать Sysprep, — это присвоить мгновенному клону уникальный SID.
• Поддержка двух дисплеев 5K и UHD (8K) с помощью Blast позволит большему количеству инженеров, работников СМИ и индустрии развлечений воспользоваться преимуществами Horizon.
• Возможность блокировать снимки экрана сеансов Horizon очень важна с точки зрения безопасности и конфиденциальности.
• Мне также нравятся усилия, которые VMware прилагает для поддержки рабочих столов и приложений Linux.

В следующей статье я опишу процесс обновления среды Horizon 8 до версии 2106 и поделюсь скриншотами некоторых измененных элементов.

Об авторе

Том Фентон обладает богатым практическим опытом в области ИТ, накопленным за последние 25 лет в различных технологиях, причем последние 15 лет он сосредоточился на виртуализации и хранении данных. В настоящее время он работает менеджером по техническому маркетингу в ControlUp. Ранее он работал в VMware старшим разработчиком курсов, инженером по решениям и в группе конкурентного маркетинга. Он также работал старшим инженером по валидации в Taneja Group, где он возглавлял лабораторию службы валидации и сыграл важную роль в запуске практики vSphere Virtual Volumes. Он есть в Твиттере @vDoppler.

Комплект системы MAXPlanetary — REV Robotics

Система MAXPlanetary представляет собой модульный планетарный редуктор на картриджной основе, разработанный с нуля для двигателей класса NEO. Конструкция MAXPlanetary была тщательно оптимизирована, чтобы обеспечить плотность крутящего момента, до сих пор недоступную для FRC.

MAXPlanetary предназначен для использования с двигателями NEO, Falcon 500 и CIM. Он также поддерживает двигатели размера NEO 550 и 775 (775pro или AM RedLine). Основываясь на возможности легко повторять и корректировать конструкции, система MAXPlanetary состоит из смазанных картриджей, позволяющих с легкостью менять передаточные числа на лету. Пользователи могут сконфигурировать одноступенчатый планетарный редуктор, используя один из трех различных редукторных картриджей, или создать многоступенчатый редуктор, сложив отдельные картриджи вместе. Пользователь может использовать прилагаемый шестигранный вал 1/2 дюйма или шестигранный вал нестандартной длины, наиболее подходящий для конкретного применения. Редуктор также имеет два варианта монтажа: лицевой и боковой монтаж, что обеспечивает максимальную гибкость конструкции робота.

Базовый комплект MAXPlanetary (REV-25-2109) – это отправная точка для использования системы MAXPlanetary. Этот комплект включает в себя универсальный входной каскад, выходной разъем с шестигранной головкой 1/2 дюйма, набор крепежных деталей, комплект входного соединителя со шпонкой на 8 мм, закругленный шестигранный вал 1/2 дюйма и прокладку CIM/Falcon. Выберите комплект передаточных чисел, чтобы определить правильный крутящий момент для конкретного применения. Добавьте бесщеточный двигатель NEO (REV-21-1650) или комплект адаптеров, если вы хотите использовать другой двигатель.

Характеристики

• Ступени редуктора 3:1, 4:1 и 5:1
• Торцевая головка с шестигранной головкой 1/2 дюйма
• Возможность фиксации заглушки вала с помощью винта 10-32
• Совместимость с NEO/CIM/Mini CIM (без модификации вала)
• Вход со шпонкой (без установочных винтов)
• Доступны адаптеры для двигателей размера NEO 550 и 775 (775pro или AM RedLine)
• Адаптеры с запрессовкой (без установочных винтов)
• Доступен адаптер для Falcon Gear 500
• Полностью автономные столики 9 Картридж0047
• Все винты 10-32, используемые для сборки и установки
• Сборка/разборка сзади
• Передаточное число можно изменить, когда выход редуктора установлен на роботе
• Шестигранный ключ или Т-образная рукоятка для освобождения двигателя
• Боковые монтажные отверстия
• Отверстия сверху и снизу
• Отверстия расположены с шагом 0,5 дюйма независимо от количества ступеней
• 10-32 Отверстия для торцевого монтажа на 2-дюймовом круге болтов с 2 ориентациями
• Высота редуктора 2 дюйма
• Редуктор не выступает над или под обычными конструкционными трубами FRC
• Выходной вал остается с шагом 1,0 дюйма, когда редуктор монтируется с помощью боковых отверстий

Высота: 2000 дюймов

Ширина: 2,438 дюймов

Длина (без двигателя):

• 0-ступенчатая: 1,500 дюймов
• 1-ступенчатая: 2,000 дюймов
• 2-ступенчатая0047
• 3-ступенчатая: 3000 дюймов

Вес:

• Базовый комплект (без вала): 261 г (0,576 фунта)
• Ступень редуктора 3:1: 155 г (0,342 фунта)
• 4 9:1 шестерня 133 г (0,294 фунта)
• Ступень редуктора 5:1: 138 г (0,303 фунта)
• 3-дюймовый выходной вал: 27 г (0,059 фунта)

Exact Передаточное число:

7
• 6 4 4 ступени: 0047 :1 Ступень: 4:1
• 5:1 Ступень: 5:1

Шаг шестерни: 0,65 Модуль

Угол давления: 20°

Количество зубьев кольцевой шестерни: 72

Схема торцевого монтажа: 10-32 на 2-дюймовом болте

Выходное гнездо: шестигранник 1/2 дюйма, глубина 0,438 дюйма

Вал в комплекте: шестигранник 1/2 дюйма, длина 3000 дюймов7

Номинальные значения статической нагрузки

Следующие измерения крутящего момента относятся к условиям статической нагрузки (т. е. неподвижности). Перечисленные крутящие моменты относятся к выходу ступени.

• Картридж 3:1 — протестировано до 290 Нм [2567 дюймов*фунтов] (без сбоев)
• Картридж 4:1 — не работает при 270 Нм [2390 дюймов*фунтов]
• Картридж 5:1 — не работает при 240 Н·м [2124 дюймов*фунтов]
• Выход с шестигранной головкой 1/2 дюйма — не работает при 250 Н·м [2213 дюймов*фунтов]

ПРИМЕЧАНИЕ. Консольная (боковая) нагрузка на выходе вал создает дополнительную нагрузку на редуктор и снижает крутящий момент, который может воспринимать редуктор. Кроме того, ударные нагрузки могут привести к отказу редуктора в ситуациях, когда установившийся крутящий момент все еще находится в допустимых пределах. В следующей таблице показано, какие конфигурации зубчатых передач допустимы для разных двигателей. Ячейки показаны на ЗЕЛЕНЫЙ разрешены, а ячейки, показанные в КРАСНЫЙ , не разрешены.

Эти рейтинги основаны на ограничении тока по умолчанию для Spark MAX (или Talon FX). Увеличение предела тока увеличивает максимальный крутящий момент, который может создать двигатель, и может вывести компоненты редуктора за пределы их номинальной нагрузки.



Содержимое комплекта

Базовый комплект (REV-25-2109):

92826 НАЗВАНИЕ PRODUCT2283

SKU	QUANTITY
REV-21-2104	MAXPlanetary 1/2″ Hex Socket Output	QTY 1
REV-21-2106	MAXPlanetary Universal Input Stage	QTY 1
Rev-25-2107	Maxplanetary Addware Pack	QTY 1
REV-21-2108	MAXPLANETARY 8MM-клависный входной Coupler Kit	QTY	QTY	QTY	QTY	QTY	QTY	QTY	.0899
REV-21-2813	1/2in Rounded Hex Shaft, 3. 0in Long, Tapped	QTY 1
REV-21-2119	MAXPlanetary CIM/Falcon Spacer	QTY 1

Комплекты передаточных чисел: *Каждый комплект передаточных чисел включает комбинацию следующих картриджей

Дополнительные опции продукта * следующие элементы могут быть включены или не включены в зависимости от вашего выбора продукта -21-2118):

SKU	PRODUCT NAME	QUANTITY
REV-21-2116	MAXPlanetary Universal Motor Input Spacer	QTY 1
REV-21-2118	775 Адаптер вала MAXPlanetary	1 шт.1288 MAXPlanetary 550 Input Kit (REV-21-2117):  SKU   PRODUCT NAME   QUANTITY    REV-21-2116  MAXPlanetary Universal Motor Input Spacer   QTY 1    REV-21-2117  NEO 550 MAXPlanetary Shaft Adapter   QTY 1      M3 x 10mm Socket Head Cap Screw   QTY 2    MAXPlanetary Falcon Input Kit (REV-25-2123): 999999 9IN ГОДА. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment  SKU   PRODUCT NAME   QUANTITY    REV-21- 2094 8 мм с заменой вала с заменой Keyed 500 Qty 1 10-32 x 3/8IN Главный винт сокета QTY 2
