В-пятых, учтите, новичок может столкнуться с трудностями, занимаясь регулировкой, ведь регулировку вращения коленвала и регулировку содержания окиси углерода (СО) необходимо производить совместно.

Примечание!
Для более точной регулировки холостого хода необходимо воспользоваться «Газоанализатором», которого у большинства владельцев нет. Без этого прибора процесс возможен, только сложнее (подробнее читайте рубрике: «без Газоанализатора»)

Регулируем обороты на ВАЗ 2101-ВАЗ 2107

Ознакомьтесь с фото ниже:

Примечание!
На фото изображены винты, осуществляющие регулировку. Они находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на изображении винт под цифрой «1» не виден. На некоторых автомобилях на оба винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если втулки мешают повернуть должным образом винт для регулировки холостого хода, выверните винты и сломайте головки втулок. Смахните с них остатки обломанных втулок и заверните винты на их место.

Газоанализатор в помощь!

Сперва заведите машину и дайте её прогреться до рабочей температуры в «90-95 °С». После, с помощью отвёртки начните вращать винт под цифрой «2», вращайте его до того момента, пока частота оборотов коленвала не достигнет «750-800 мин».

Примечание!
Заворачивание винта приводит к уменьшению частоты оборотов коленвала, а отворачивание — к увеличению!

Теперь плавно перейдите к регулировке содержания «СО» в выхлопных газах: вращайте винт номер «1» на фото выше. При заворачивании винта  «СО» в выхлопных газах будет плавно уменьшаться, а отворачивание соответственно увеличивает.

Примечание!
Регулировать содержание «СО» в выхлопе требуется в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать «СО» не нужно, иначе может резко возрасти содержание несгоревших углеводородов «СН». Кстати, регулировка винта «1» изменяет частоту вращения коленвала.

В завершение покрутите винт «2», приведя частоту коленвального вращения в норму. Проверьте с помощью прибора количество «СО» в выхлопе. Регулируйте винты до того, пока работа двигателя и выброс «СО» в атмосферу не достигнет нормы.

Примечание!
После всех манипуляций сядьте в автомобиль, резко нажмите педаль газа и отпустите. Убедитесь, что двигатель работает без перебоев, а, отпустив педаль, двигатель у автомобиля не должен глохнуть. Глохнет? – увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту» винтом №2.

Нет Газоанализатора…

Итак, плавно начните вращать винт состава смеси «1», пока частота станет максимальной (смотрите на тахометр).

Примечание!
При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. Заворачивании винта ведет к уменьшению количества выбрасываемых «СО» в атмосферу , а при отворачивание – к увеличению!

Винтом под цифрой «2» установите частоту на показатель «1100 об./мин.».

Примечание!
Этим винтом регулируется коленвал, поэтому при заворачивании этого винта частота вращения постепенно уменьшается, а при отворачивании она медленно увеличиватся!

Заворачивая винт состава смеси (цифра 1), добейтесь показателя «800 об./мин.».

Вопрос
А как вы регулируете холостой ход на своей машине? (Ответ пишите в комментариях)

Дополнительный видеоролик
В видео ниже продемонстрирован ещё один способ регулировки:

vaz-russia.com

Регулировка холостого хода ВАЗ 2107 (карбюратор)

Нормальная работа двигателя автомобиля ВАЗ 2107 на холостом ходу зависит от правильных настроек его систем. Регулировка холостого хода производится и без специалистов, при том условии что вы будете выполнять все рекомендации руководства по эксплуатации. Если выставлен угол опережения зажигания и зазор между контактами трамблера соответствует норме, можно приступать к регулировке.

Проверка систем двигателя

Двигатель автомобиля работает на бензине, состав и качество топлива не всегда соответствует требованиям стандарта. Засорение карбюратора может привести к неустойчивой работе мотора. В зависимости от того как засорен карбюратор, проявляться это может по разному вплоть до того что двигатель может глохнуть.

Причины неустойчивого холостого хода автомобиля ВАЗ 2107:

1. засорен воздушный фильтр;
2. засорены сетчатый фильтр, жиклеры и их каналы;
3. в поплавковой камере неправильный уровень топлива;
4. затруднения или ограничение хода клапана в ЭПХХ;
5. подсасывание воздуха через трубки, мембраны или поврежденные прокладки;
6. неправильный зазор между контактами или их подгорание;
7. плохие свечи;
8. неправильно отрегулированное зажигание.

Прежде чем приступить к настройке холостого хода, необходимо устранить вес выше перечисленные неполадки, если такие есть, в противном случае вы не сможете добиться результата.

Регулировка холостого хода самостоятельно

Настройка холостого хода выполняется следующим образом:

1. Выставляются минимальные обороты винтом качества смеси карбюратора, при которых двигатель начинает неустойчиво работать, но чтобы не заглох (На рисунке обозначен цифрой 2).
2. Частоту вращения увеличиваете путем добавления смеси (На рисунке обозначен цифрой 1).

Данную процедуру, с винтом качества смеси, повторяете до тех пор, пока двигатель не станет устойчиво работать и при резком нажатии на педаль газа, автомобиль не должен глохнуть и не было провалов в его работе.

Такой способ регулировке применяется очень часто и при нормальном опыте водителя — положительный результат гарантирован.

Как отрегулировать холостой ход ВАЗ: Видео

7-vaz.ru

Регулировка холостого хода на карбюраторе ВАЗ

Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюраторного автомобиля, а в инжекторе нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку данного механизма на автомобиле ВАЗ 2107, но перед этим узнаем, зачем производится настройка XX.

Зачем регулируют холостой ход карбюратора?

Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

• Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
• Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

• Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили главные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Прежде чем, приступать к данной процедуре, необходимо убедиться в правильной работе системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

• Для начала разогрейте мотор до рабочей температуры. Если это не удается (мотор глохнет), вытащите рукоятку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору называется винтом количества, или по-другому, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества. Закрутите оба винта, а после этого выкрутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
• Запустите двигатель снова. Скорее всего, обороты не будут соответствовать норме, поэтому закрутите или выкрутите винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта качества установите самые максимальные обороты двигателя. Для этого выкручивайте или закручивайте винт и внимательно следите за оборотами на тахометре. Чтобы это сделать, не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи попросту «зальет». Выкручивайте его до тех пор, пока не появятся соответствующие перебои.



• После этого, снова выставите винтом количества обороты, соответствующие диапазону 850-900 оборотов в минуту, затем снова доведите обороты до максимума с помощью винта качества. Повторите этот цикл еще раз и заверните винт качества до того момента, когда мотор начнет слегка вибрировать и поймайте момент между нестабильной работой двигателя и устойчивыми оборотами.

Учтите, что холостой ход двигателя различается по времени года. В летний период он не должен превышать 900, а в зимний – 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

vipwash.ru

Регулировка холостого хода ВАЗ 2107 карбюратор

В нашей стране эксплуатируется большой парк машин с карбюраторными двигателями. Правильная регулировка силового агрегата ВАЗ 2107, точнее, холостого хода задача сложная и для ее решения необходимы опыт и навыки. На двигателе установлен датчик, определяющий частоту вращения коленчатого вала. Винт количества и качества смеси, установленный на карбюраторе позволяет отрегулировать этот показатель.

Подготовительные операции

Самопроизвольное увеличение или уменьшение холостого хода вплоть до остановки двигателя явление довольно распространенное. Основные причины:

• засорение жиклеров;
• нарушение угла установки опережения зажигания;
• несоответствие октанового числа бензина;
• неправильный уровень топлива в камере поплавковой;
• несоответствие калильного числа свечей зажигания;
• подсасывание воздуха через пусковой датчик.

Без устранения указанных выше причины, невозможно отрегулировать правильно число оборотов двигателя, работающего без нагрузки. Высокие обороты силового агрегата увеличивают потребление топлива и износ деталей.

Операции по настройке двигателя

Для проведения процедуры понадобится отвертка, газоанализатор и мультиметр. Регулировка двигателя ВАЗ 2107, работающего в режиме холостого хода начинается с установки правильного угла опережения зажигания. Данный процесс выполняется при помощи мультиметра, подключенного к катушке распределительного устройства. Медленно поворачивая датчик необходимо добиться оптимального его положения, после чего его необходимо зафиксировать.

На следующем этапе приступаем к настройке карбюратора:

1. В выхлопную трубу вставляется датчик газоанализатора, а силовой агрегат запускается.
2. На работающем в режиме холостой ход двигателе ВАЗ 2107, поворачивая винт количества смеси, устанавливаем частоту вращения коленчатого вала в пределах 840 — 920 оборотов в минуту.
3. Проверяем по газоанализатору концентрацию CO в выхлопных газах, при превышении установленного значения производится регулировка качества смеси. Для чего прикручивается соответствующий винт на карбюраторе.
4. Частота вращения коленчатого вала в режиме холостого хода при этом снижается, для ее повышения вновь добавляется количество смеси. При этом отверткой вращается соответствующий винт.
5. Регулировка двигателя ВАЗ 2107 продолжается до тех пор, пока параметры не будут приведены в соответствие рекомендациями производителя.

По окончании процесса датчик газоанализатора вынимается из выхлопной трубы и проводится проверка правильности настроек. Отрегулированный двигатель ВАЗ 2107 при резком кратковременном нажатии на акселератор должен быстро и плавно набрать обороты. После прекращения воздействия на педаль режим холостого хода восстанавливается самостоятельно и без провалов. Процедура повторяется несколько раз и регулировка признается правильной, если двигатель не глохнет и работает четко во всех режимах.

7vaz.ru

Регулировка карбюратора ВАЗ 2107 своими руками: пошаговая инструкция

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

• Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.

• Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

• затруднение при пуске двигателя, долгое «чихание»;
• всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
• вялая способность автомобиля к разгону;
• необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование  ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

Регулировка поплавковой системы

Свободный ход поплавка колеблется между следующими значениями:  6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Увлекает телескопическую тягу;
• Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
• Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
• Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При  регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

Вид сверху:

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Как выставить обороты холостого хода на ВАЗ 2107

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Для этого:

• Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;

• Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.

• Выполняем проверку «качеством»: можно ли ещё прибавить обороты.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

Следующим этапом является регулирование привода воздушной заслонки.

Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».

Для регулировки делаем следующее:

• «подсос» утоплен;
• Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
• Затягиваем винт;
• Проверяем ход заслонки.

Регулируем привод дроссельной заслонки («газ»).

 Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником.

Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

• Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.


Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги.

Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html

7vaz.ru

Регулировка карбюратора ваз 2107 своими руками — Ремонт своими руками

Регулировка карбюратора ваз 2107 своими руками не займёт у вас много времени, так как ваз сконструирован так, что бы проще производить ремонтные работы своими руками.

На автомобили ваз устанавливались разные типы карбюраторов, но так как мы горим о 2107, то на них устанавливался агрегат ДААЗ 2107-1107010. Признаки неправильной работы этого карбюратора можно определить, нажав на педаль газа на заведенном авто. При нажатии педали автомобиль начнет глохнуть(при этом на холостом ходу он работает нормально).
Перед началом работ по регулировке карбюратора мы производим его очистку с помощью спец средства Abro, довольно таки хорошее и не дорогое по сравнению с другими схожими средствами. Затем приступаем к настройке карбюратора ДААЗ на ВАЗ-2107, ремонтируем не спеша, выполняя все требования по ремонту четко по инструкции. Не забывайте — от качества Вашей работы зависит ритмичность работы двигателя Вашего автомобиля. Мы также произведём настройку подсоса карбюратора — это в будущем сильно упростит запуск двигателя на морозе и прогрев двигателя. Не забываем про чистку фильтра карбюратора, так как у нас в стране бензин не особо хорошего качества, поэтому частенько фильтра быстро забиваются и автомобиль перестают работать как надо.

Содержание:

1. Основные типы карбюраторов
2. Особенности конструкции
3. Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы
4. Как отрегулировать пусковую систему карбюратора
5. Настраиваем карбюратор ДААЗ на ВАЗ-2107
6. Карбюратор солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками
7. Настройка ПУ (пускового устройства)
8. Фильтр карбюратора, как почистить сетчатый фильтр
9. Как почистить карбюратор в дороге
10. Советы профессионалов
11. Работа двигателя до и после регулировки

Небольшое нарушение в регулировке устройства может привести к целому ряду негативных последствий – проблемам с запуском двигателя, увеличению расхода топлива, ухудшению динамики, снижению мощности и так далее. Чтобы не допустить подобных проблем, важно своевременно производить настройку и регулировку карбюратора.

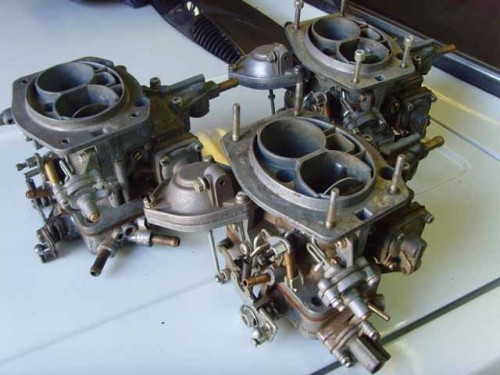

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Особенности конструкции

К основным деталям карбюратора можно отнести запорный клапан ХХ, отсек отвода сгоревшей ТВС, переходную систему камер, заслонку дросселя, систему дозирования, эконостат, поплавочную камеру, а также автономную систему ХХ. Каждый из этих узлов выполняет свою функцию. Глубоко вникать в этот вопрос не будем – для настройки вам будет вполне достаточно уже полученных знаний.

1. Поплавковая камера.
2. Эконостат.
3. Автономная система холостого хода.

1. Зазорный клапан холостого хода.
2. Дроссельная заслонка.
3. Дозирующая система.
4. Переходная система двух камер.
5. Отдел отвода картерных газов.

Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы

При проведении наружной чистки карбюратора вам потребуется пол литра ацетона либо специальный баллончик с аэрозольной жидкостью для очистки карбюраторов, кисточка небольшого размера и не ворсистая тряпка. Для начала необходимо снять корпус воздушного фильтра, заткнуть сверху карбюратор тряпкой, что бы внутрь не попала грязь.

Затем наносим из баллончика аэрозоль (как альтернативный вариант — можно использовать ацетон, который необходимо наносить кисточкой) на наружные поверхности карбюратора. Теперь необходимо подождать несколько минут. Вооружаемся кисточкой и тщательно и осторожно убираем из плоских поверхностей и углублений растворившуюся грязь. Желательно дополнительно протереть внешние поверхности тряпкой, которая смочена в бензине или солярке. После чистки необходимо обдуть карбюратор сжатым воздухом из компрессора или насоса.

Как отрегулировать пусковую систему карбюратора

Регулировка пусковой системы происходит в таком порядке:

1. Для настройки пусковой системы карбюратора ВАЗ, необходимо демонтировать воздушный фильтр, запустить мотор и вытянуть подсос.
2. Открываем воздушную заслонку приблизительно на треть.
3. Затем добиваемся уровня оборотов около 3.2 — 3.6 тысяч оборотов в минуту.
4. Теперь опускаем воздушную заслонку и регулируем частоту вращения на триста меньше от исходной.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

2. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
3. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

4. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

5. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
6. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

1. Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
2. Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
3. Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешеный, хотя во время прогрева такие большие обороты двигателю ненужны.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит обороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Настройка ПУ (пускового устройства)

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

• Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
• Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
• Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
• Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Советы профессионалов

Как вы сами видите, регулировка карбюратора ВАЗ 2107 довольно не сложная операция, которая поможет вам сэкономить свои средства и время. Больше интересной и полезной информации вы можете узнать из данного видео.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно

Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без посторонней помощи. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Источник
ru.megasos.com
prosedan.ru
vipwash.ru
mylada.net
make-1.ru

remruk.info
