все, что вам нужно знать — журнал За рулем

Изучаем конструкцию основных типов самоблокирующихся дифференциалов. Какой самоблок (если он, конечно, не установлен на заводе) подойдет для вашего автомобиля?

Создание универсального механизма, идеально работающего в любых условиях, – голубая мечта каждого конструктора. Однако выверенное на бумаге решение на практике обязательно обрастает своими «но». Иногда случаются парадоксы: достоинство и главное предназначение узла в определенных условиях становятся его недостатками. Характерный пример – свободный дифференциал.

Ахиллесова пята

Для простоты понимания проблемы свободных дифференциалов, используемых на большинстве автомобилей, рассмотрим пример с их межколесными представителями – поскольку межосевые собратья на полноприводных машинах работают аналогично.

Межколесный дифференциал обеспечивает разность частот вращения ведущих колес в повороте. Это важно для борьбы с так называемым паразитным крутящим моментом и для сохранения управляемости автомобиля. Ведь в повороте внешнее колесо идет по более длинной дуге, нежели внутреннее, и при равенстве частот вращения неизбежна пробуксовка.

Зачем Ладе 4х4 дополнительные синхронизаторы и блокировки?

Схема работает гладко, пока одно из колес не теряет сцепление с дорогой. К примеру, когда правые колёса автомобиля стоят на асфальте, а левые – на льду. В силу своей конструкции обычный дифференциал имеет чрезмерную свободу. Стоящее на льду колесо будет беспомощно вращаться, а опирающееся на асфальт останется неподвижным.

Стремление решить проблему привело инженеров к созданию дифференциалов двух новых видов – с принудительной блокировкой и самоблокирующихся, повышенного трения (LSD, Limited-Slip Differential). Вторая группа получила большее распространение. Такие дифференциалы работают автономно и не требуют какого-либо внешнего привода. Их устанавливают серийно на многие спортивные легковые автомобили и кроссоверы. А можно самому приобрести и установить самоблок на свою машину. Самые ходовые – червячные (винтовые) и дисковые.

Дифференциалы LSD делятся на две группы по принципу действия: срабатывающие от изменения крутящего момента и от разницы угловых скоростей. Винтовые относятся к первой, а дисковые – ко второй.

Дискотека

Вариантов конструкции дисковых самоблоков масса, но основа их едина: в обычный свободный дифференциал добавлены два пакета фрикционных дисков, которые обеспечивают блокировку узла при пробуксовке одного из ведущих колес.

История легкового полного привода: по полной программе

Каждый пакет расположен между корпусом дифференциала и одной из полуосевых шестерён. По конструкции он напоминает фрикционные муфты в автоматических коробках. Одна часть дисков в пакете находится в зацеплении с полуосевой шестерней, а другая – с корпусом дифференциала. При обычном движении автомобиля (например, в повороте) фрикционы разжаты и самоблок никак себя не проявляет: сателлиты обеспечивают разную частоту вращения колес. Но при пробуксовке одного из колес пакеты дисков сжимаются – и полуосевые шестерни обретают прямую связь с вращающимся корпусом дифференциала.

Основное сжатие дисков происходит за счет осевого смещения шестерней полуоси. Последние являются конусными, как и шестерни сателлитов. При передаче момента через такое зубчатое зацепление кроме центробежной силы возникает и осевая. Она стремится развести шестерни. Сателлиты закреплены на своих осях и не могут смещаться. Зато на это способны их полуосевые сёстры, ведь они подвижны на шлицах приводов колес. В результате расхождения к стенкам дифференциала шестерни сжимают свои пакеты фрикционов.

В некоторых самоблоках первоначальное поджатие фрикционов обеспечивает пружина между полуосевыми шестернями. В других вместо них использованы конические пружинные кольца, которые также создают определенный преднатяг. Есть конструкции с замысловатым центральным блоком (см. схему 1), в котором ось сателлитов при смещении, к примеру, во время резкого ускорения автомобиля разжимает большие полукольца – и они сдавливают пакеты фрикционов. Это происходит в дополнение к их сжатию полуосевыми шестернями при пробуксовке колеса.

Дисковый самоблокирующийся дифференциал (схема 1): 1 – корпус дифференциала; 2 – левая полуосевая шестерня; 3 – левый пакет дисковых фрикционов; 4 – правая полуосевая шестерня; 5 – правый пакет дисковых фрикционов; 6 – ось блока сателлитов; 7 – раздвижные полукольца блока сателлитов.

Червоточина

Среди червячных самоблоков наибольшую известность получил дифференциал Torsen. Его название произошло от английского термина torque sensitive, «чувствительный к крутящему моменту». Такой дифференциал первого типа (Т1) был изобретен еще в 1958 году, тем не менее возможности этой конструкции по сей день остаются непревзойденными.

От свободного дифференциала конструкция Т1 отличается очень сильно. Роль привычных сателлитов играет замысловатая червячная передача, густо «наросшая» поверх полуосевых шестерен. Благодаря особенности своей работы она способна блокировать дифференциал.

Дело в том, что червячная передача необратима: перенос момента возможен только от ведущего звена (червяк) к ведомому (полуосевая шестерня). То есть при пробуксовке колеса его полуосевая шестерня не сможет провернуть червяк из-за больших сил трения.

Червячный самоблокирующийся дифференциал Torsen T1 (схема 2): 1 – корпус дифференциала; 2 – левая полуосевая шестерня; 3 – пара червячных сателлитов; 4 – правая полуосевая шестерня; 5 – ось сателлита; 6 – прямозубые шестерни взаимного зацепления сателлитов.

В корпусе Торсена Т1 закреплено три пары поперечных червяков (сателлитов), которые соединены между собой отдельными прямозубыми шестернями, расположенными по краям их осей. Одновременно каждый парный червяк находится в зацеплении со своей полуосевой шестерней. При движении автомобиля в повороте вся эта красота работает подобно сателлитам свободного дифференциала, обеспечивая необходимую разность частот вращения колес. Но как только момент на одном из колес меняется из-за потери сцепления с дорогой, червячная передача блокируется.

Причем дело даже не доходит до физической пробуксовки «слабого» колеса.

Все о дифференциалах: крутящий момент истины

Torsen второго типа (T2) устроен проще. Похожий принцип работы имеет самоблокирующийся дифференциал Quaife, запатентованный в 1965 году. Одна из вариаций подобной конструкции показана на схеме 3. Два ряда винтовых сателлитов расположены продольно в корпусе дифференциала. Каждый из них находится в зацеплении со своей осевой шестерней. При этом сателлиты из разных рядов также соединены попарно. По архитектуре и принципу действия эта конструкция напоминает червячную передачу в Торсене Т1, но с продольным расположением. В зависимости от модели такого самоблока, в нем может быть от трех до пяти пар сателлитов.

При движении автомобиля в повороте продольный пакет сателлитов работает так же, как его сородичи в обычном дифференциале. При пробуксовке колеса в винтовых зацеплениях возникают осевые и радиальные силы. Они как бы распирают полуосевые шестерни и их сателлиты, прижимая их торцами к корпусу дифференциала. В отличие от схемы Т1, у Т2 червяки не закреплены на отдельных осях, а стоят в подобии колодцев. В итоге возникает целый ряд пар трения. Во‑первых, это полуосевые шестерни и стенки дифференциала, а во‑вторых – сателлиты и их колодцы. Причем червяки распирает в них так, что они контактируют со стенками в продольном и поперечном направлениях. Все эти силы трения суммарно блокируют дифференциал.

Винтовой самоблокирующийся дифференциал Torsen T2/Quaife (схема 3): 1 – корпус дифференциала; 2 – левая полуосевая шестерня; 3 – винтовой сателлит левого ряда; 4 – правая полуосевая шестерня; 5 – винтовой сателлит правого ряда; 6 – крышки корпуса дифференциала.

На своем месте

Супертест 10 «проходимцев»: чей полный привод лучше?

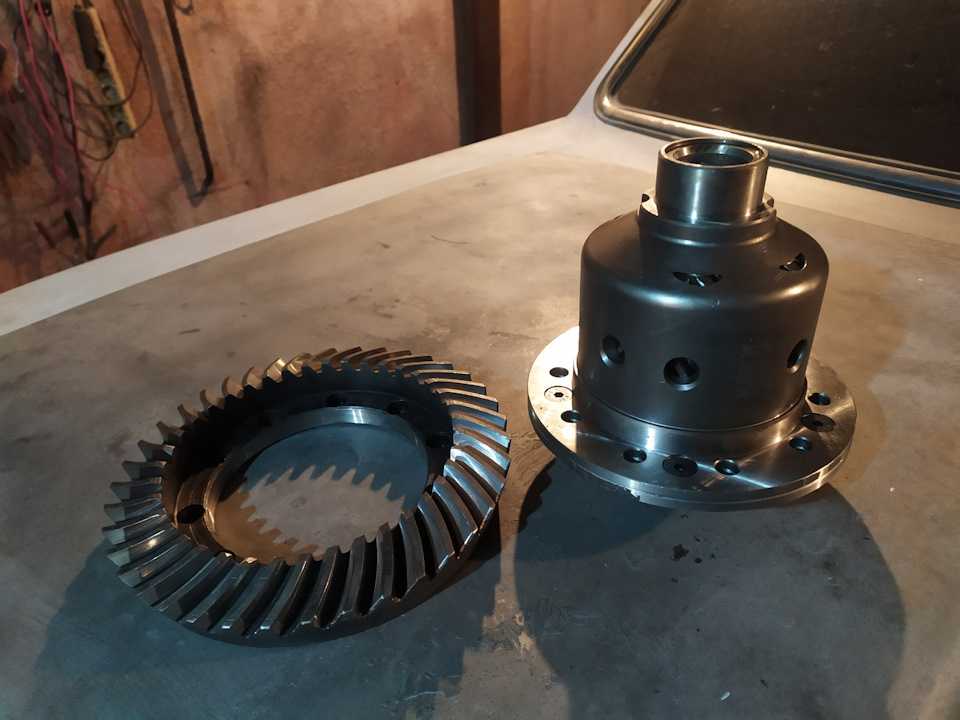

Подбор самоблока зависит от режима эксплуатации машины. Если это обычная повсе­дневная езда и любительские соревнования в различных дисциплинах, то первым делом нужно изучить все существующие модификации автомобиля. Возможно, что некоторые версии получают LSD на заводском конвейере, но не поставляются на наш рынок. В этом случае можно заказать самоблок по каталогу или поискать бывший в употреблении. Лучше брать новый: это дороже, но будет уверенность, что он встанет на автомобиль как родной. Еще важнее другое: производитель тестировал машину с таким дифференциалом, подбирал его вид (дисковый или винтовой) и характеристики, чтобы по-настоящему раскрыть потенциал машины.

Случаются парадоксы: достоинство узла в определенных условиях становится его недостатком

Если заводского варианта нет, то предпочтительнее взять винтовой дифференциал типа Torsen T2/Quaife. Он проще и значительно дешевле версии T1, но при этом не сильно отстает по характеристикам. Аналогичные дифференциалы предлагает масса других производителей. Среди достоинств такого самоблока – быстрое, но мягкое и прогнозируемое срабатывание, широкий диапазон изменения момента на колесах, внушительный ресурс и надежность. При подборе дифференциала рекомендуется ограничиться преднатягом до 7 кг. Иначе его ресурс будет заметно ниже из-за повышенного износа внутренних элементов – без получения заметных ездовых дивидендов.

Если же нужна подготовка под професси­ональный уровень соревнований на бездорожье и треке, лучше выбрать дисковый самоблок. Рынок предлагает много подобных узлов. Частенько такие самоблоки имеют преднатяг от 10 кг. Благодаря этому они отлично работают в условиях соревнований – но при этом крайне непрактичны в повседневной езде, так как блокируются слишком рано и жестко. Дисковые дифференциалы проще переваривают высокую степень преднатяга, однако она достаточно быстро проседает. Для ее восстановления потребуется снятие и полная разборка узла.

КЛАССОВОЕ ДЕЛЕНИЕ

Коэффициент блокировки (КБ) – одна из двух основных характеристик самоблокирующегося дифференциала. КБ характеризует соотношение моментов на отстающем колесе (имеет хорошее сцепление с дорогой) и на забегающем (потеряло сцепление). Для свободного межколесного дифференциала он равен единице – дифференциал всегда делит крутящий момент между осями поровну. Для самоблоков КБ обычно составляет от 1 до 5. То есть при наивысшем коэффициенте такой дифференциал может реализовать на отстающем колесе в пять раз больше крутящего момента, чем на забегающем.

Некоторые производители указывают КБ в процентах. Если конкретный дифференциал имеет коэффициент 30%, то он может передать максимум 65% момента на колесо с лучшим сцеплением (стандартные 50% плюс 30% от оставшейся половины, то есть еще 15%). Если КБ равен 70%, то этому колесу достанется до 85% усилия (50% + 35%).

КБ зависит от конструктивных особенностей дифференциала. Для червячных (винтовых) узлов это в первую очередь угол нарезки зубьев на шестернях, а для дисковых – конфигурация фрикционов.

Другая важная характеристика дифференциала – преднатяг. Чем он больше, тем значительнее первоначальный момент внутреннего трения в узле. В основном он зависит от тех же особенностей, что и КБ.  Однако современные самоблоки всё чаще имеют в своей схеме регулировочные шайбы. Они стоят между полуосевыми шестернями и дополнительно их распирают, увеличивая преднатяг, который можно подгонять под любые условия эксплуатации.

Дополнительный плюс конструкции с шайбами – возможность продлить жизнь дифференциала. Со временем неизбежен износ зубьев червяков и фрикционных дисков, который снижает преднатяг и эффективность работы узла. Замена пружинных конических шайб, которые тоже ослабевают, вновь взбодрит самоблок, если подобрать необходимое количество шайб и их толщину. Важно учитывать, что увеличенный преднатяг всегда повышает нагрузку на любой дифференциал, что неизбежно усиливает его износ и сокращает ресурс.

Благодарим за помощь в подготовке материала «КПП Сервис» (www.vaz08–15.ru).

Фото: компании-производители
