Перезаряд аккумулятора от генератора, прыгает и повышенное напряжение в бортовой сети автомобиля

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Последствия такой ситуации самые разные и зависят от того, насколько напряжение в бортовой сети превышает номинальное.

Незначительно повышенные параметры негативно скажутся только на аккумуляторе (закипание электролита с последующим его испарением), а вот если напряжение, идущее от генератора, будет превышать норму сильно, то могут выйти из строя электропотребители.

В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Дальше мы разберем почему генератор выдает большее напряжение на 16, 17 вольт в бортовую сеть автомобиля, причина по которым U прыгает и как их устранить.

Схема подзарядки АКБ

Для общего понимания причин перезаряда сначала рассмотрим схему цепи зарядки аккумулятора. И хоть на разных авто она конструктивно отличается, но общий принцип построения одинаков.

Эта цепь в себя включает:

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Работает система подзарядки на примере ВАЗ 2106 и других автомобилей из серии «ВАЗ классика» следующим образом:

1. После запуска силовой установки, посредством ременной передачи коленчатый вал начинает вращать ротор генератора, в результате чего этот узел вырабатывает электроэнергию.
2. Поскольку автомобильные генераторы – переменного тока, то выработанная энергия поступает в выпрямительный блок, где переменный ток преобразуется в постоянный.
3. После выпрямительного блока электроэнергия поступает на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне.
4. После регулятора электрическая энергия по цепи проходит через блок предохранителей, замок зажигания и контрольную лампу заряда, далее возвращается на вывод генератора, а уже с него подается на аккумулятор.

Подробная схема показана ниже.

Особенности работы цепи или почему может прыгать напряжение генератора

Выше указана общая схема цепи, без подробностей, но ее достаточно для понимания, как все работает. Теперь об особенностях работы подзарядки батареи.

Генератор самостоятельно не может регулировать параметры вырабатываемой электроэнергии, поэтому выходное напряжение из него варьируется (прыгает), причем в значительном диапазоне, зависит оно от оборотов коленчатого вала и нагрузки в бортовой цепи.

То есть, перезаряд аккумулятора, по сути, присутствует постоянно, пока генератор вырабатывает электроэнергию.

Чтобы аккумулятор принял заряд нужно подать на него вольтаж чуть больше, чем номинальный показатель самой батареи. На разных авто входное напряжение на аккумуляторе отличается, но в целом, этот показатель находится в диапазоне 13,9-14,5 В.

Именно при таком вольтаже батарея может «взять» заряд. Если вольтаж будет ниже, то будет недозаряд АКБ, а выше – перезаряд. Обе ситуации негативно сказываются на аккумуляторе.

Генератор же выдает вольтаж с большим значением, и чтобы поддерживать его в цепи в нужных рамках, в схему и включен реле-регулятор.

На одних моделях этот элемент входит в конструкцию генератора и совмещен с щеточным узлом (наиболее распространенная конструкция) или является отдельным узлом (встречается, к примеру, на ВАЗ классического семейства).

По сути, реле-регулятор – единственный элемент, отвечающий за то, чтобы в бортовой сети вольтаж соответствовал норме и не возникал перезаряд, причем с учетом нагрузки, создаваемой в бортовой сети при включении электропотребителей.

Причины перезаряда и повышенного напряжения в бортовой сети автомобиля

Неисправность реле-регулятора – самая частая причина перезаряда аккумулятора.

Из-за поломки этот узел перестает выполнять свои функции и «пропускает» все напряжение, вырабатываемое генератором в бортовую цепь, а оно может достигать 16 и даже  25 В. Естественно, ни один электроприбор в авто не рассчитан на такой вольтаж, поэтому элементы бортовой сети начинают перегорать.

Поломка регулятора бывает частичной или полной. В первом случае этот элемент все же выполняет свои функции, но «пропускает» напряжение чуть большего значения, чем нужно (к примеру, 16 вольт).

В этом случае выявить перезаряд аккумулятора можно только по показаниям измерительных приборов или бортового компьютера. Электропотребители же от такого напряжения практически «не страдают», а вот на состояние АКБ даже такое напряжение влияет негативно – при постоянном процессе батарея «выкипает» и выходит из строя.

При полной же неисправности реле-регулятора, высокие показатели (свыше 16 В) начинают выводить из строя потребители – первыми перегорают лампочки и предохранители, затем иные приборы. Значительное превышение вольтажа может стать причиной возгорания электропроводки.

Несмотря на то, что частичная поломка реле значительной угрозы бортовой сети авто не несет (за исключением аккумулятора), игнорировать ее не нужно, поскольку она в любой момент может перерасти в полный выход элемента из строя.

Поскольку реле-регулятор – единственный элемент, исключающий перезаряд аккумулятора, многие автолюбители при обнаружении повышенного напряжения в бортовой сети сразу же проводят замену этого узла.

Вот только помогает установка нового регулятора не всегда, часто проблема остается. Естественно, подозрения в этом случае падают на генератор. Этот узел действительно может давать перезаряд в случае пробоя диодного моста или обрыва обмоток, пробоя якоря на корпус.

ЧИТАЙТЕ ПО ТЕМЕ: Напряжение генератора автомобиля, норма на холостом ходу и под нагрузкой.

Но если замена реле регулятора не помогла, не стоит сразу менять или отправлять в ремонт генератор.

ВАЖНО: Часто причина перезаряда АКБ кроется в плохом контакте проводки цепи системы подзарядки батареи (описана выше).

Причина очень проста: в месте окисления контактов возникает сопротивление, которое реле-регулятор «воспринимает» как нагрузку в бортовой сети. К примеру, это может произойти в блоке предохранителей.

Чтобы компенсировать ее, и не допустить просадки вольтажа, регулятор начинает «пропускать» большие показатели в результате на АКБ поступает завышенное напряжение.

Поэтому в поиске причины образования перезаряда аккумулятора в первую очередь следует проверить:

1. Реле-регулятор.
2. Цепь системы зарядки (все соединения).
3. Предохранитель.

И только после этого снимать и проводить диагностику генератора.

Читайте также:

Диагностика реле-регулятора

Проверка реле-регулятора при перезаряде АКБ – процедура не сложная и выполнить ее можно самостоятельно, используя мультиметр.

Проверка сводится к замеру напряжения на клеммах аккумулятора при разных режимах работы силовой установки. То есть, просто подключаем щупы мультиметра к клеммам и замеряем вольтаж сначала на ХХ, затем на средних оборотах, а после – на высоких.

На холостом ходу нормальным считается напряжение 13,2-14,0 В, на средних оборотах – 13,6-14,2 В, на высоких – до 14,5 В.

Если значения превышают указанные, следует проверить и зачистить контакты цепи системы зарядки и снова повторить процедуру.

Если чистка не помогла — проверяем реле отдельно (снятое с авто), но для этого понадобится источник питания с регулируемым напряжением (можно применять зарядное устройство для АКБ), а также обычная лампа 12 В.

Суть проверки такая: к корпусу подсоединяем «минусовой» провод от ЗУ, а к клемме регулятора подключаем «плюс». Лампа подключается к графитным щеткам (полярность не важна).

При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Постепенно повышаем значение до 14,5 В. При достижении указанного значения исправный регулятор должен сработать, и лампа погаснет.

Если же она продолжает гореть при превышении 14,5 В, то узел неисправен и требует замены.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 16 вольт) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, а напряжение продолжает прыгать до больших значений, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить  зарядным устройством.

Проверка генератора ваз 2107

Ремонт

Как проверить генератор.

Проверка генератора ваз 2107 производится, не снимая с автомобиля. Для этого потребуется вольтметр или мультиметр и контрольная лампа. Проверка генератора ваз 2107 заключается в замере напряжения выдаваемого им под нагрузкой и без включения потребителей. При подозрении на неисправность генератора необходимо в первую очередь проверить натяжение ремня привода генератора. Если натяжка ремня нормальная, то проверяем напряжение на клеммах аккумуляторной батарее. Значение напряжения при средних оборотах коленчатого вала и включенном дальнем свете фар, должно быть в пределах 14,5 – 13,5В.

Перезаряд аккумулятора.

Перезаряд характеризуется повышенным напряжением на клеммах аккумуляторной батареи, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора как правило не большая и в этом случае его проще сменить. Перед заменой зачистите место прилегания минусового вывода регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно  растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение  между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта.
Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе  30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то  необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при  проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора. При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить.

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

Схема автомобильного генератора — АвтоТачки

Самые основные Функции генератора — Зарядка аккумулятора Питание аккумулятора и электрооборудования двигателя внутреннего сгорания.

Поэтому давайте подробно рассмотрим схему генератора как его правильно подключить, а также дадим несколько советов как проверить самостоятельно.

Генератор Механизм, преобразующий механическую энергию в электрическую. Генератор имеет вал, на котором установлен шкив, через который он получает вращение от коленчатого вала ДВС.

1. Accumulator battery
2. Generator output «+»
3. Ignition switch
4. Alternator health indicator lamp
5. Noise suppression capacitor
6. Positive Power Rectifier Diodes
7. Negative Power Rectifier Diodes
8. «Mass» of the generator
9. Excitation диоды
10. Обмотки трех фаз статора
11. Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
12. Обмотка возбуждения (ротор)
13. Регулятор напряжения

машинный генератор предназначен для питания электропотребителей, таких как: система зажигания, бортовой компьютер, освещение машины, система диагностики, а также возможен заряд аккумулятора машины. Мощность генератора легкового автомобиля составляет примерно 1 кВт. машинные генераторы достаточно надежны в эксплуатации, поскольку обеспечивают бесперебойную работу многих устройств в автомобиле, а потому и требования к ним соответствующие.

Устройство генератора

Устройство машинного генератора предполагает наличие собственного выпрямителя и схемы управления. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трехфазный переменный ток, который далее выпрямляется последовательностью из шести больших диодов, и постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). затем ток через щетки и контактные кольца подается на электронную схему.

Устройство генератора: 1. Гайка. 2. Шайба. 3.Шкив. 4. Передняя крышка. 5. Дистанционное кольцо. 6. Ротор. 7. Статор. 8.Задняя крышка. 9. Корпус. 10. Прокладка. 11. Защитный рукав. 12. Выпрямительный блок с конденсатором. 13. Щеткодержатель с регулятором напряжения.

Генератор располагается перед двигателем внутреннего сгорания автомобиля и запускается при помощи коленчатого вала. Схема подключения и принцип работы автомобильного генератора одинаковы для любого автомобиля. Конечно, есть некоторые отличия, но они, как правило, связаны с качеством выпускаемого товара, мощностью и компоновкой компонентов в моторе. Во всех современных автомобилях устанавливаются генераторные установки переменного тока, в состав которых входит не только сам генератор, но и регулятор напряжения. Регулятор равномерно распределяет силу тока в обмотке возбуждения, именно за счет этого мощность самой генераторной установки колеблется в тот момент, когда напряжение на выходных силовых клеммах остается неизменным.

Новые автомобили чаще всего оснащаются электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь, на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы «стоп-старт».

Принцип работы автогенератора

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора Переменный ток включает в себя следующие компоненты:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителей.
4. Зажигание.
5. Приборная панель.
6. Блок выпрямительный и дополнительные диоды.

Принцип работы довольно прост, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и через резистор идет на минус. Когда загорается лампочка на приборной доске, то плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска ДВС начинает вращаться шкив, якорь тоже вращается, за счет электромагнитной индукции, возникает электродвижущая сила и возникает переменный ток.

Наиболее опасно для генератора короткое замыкание пластин радиатора, соединенных с клеммой «масса» и «+» генератора, с случайно зажатыми между ними металлическими предметами или токопроводящими мостиками, образовавшимися из-за загрязнения.

далее в выпрямительный блок по синусоиде на левое плечо, плюс диода проходит, а минус на право. Дополнительные диоды на лампочке отсекают минусы и получаются только плюсы, потом идет на узел приборной панели, а диод который там пропускает только минус, в итоге свет гаснет а плюс потом проходит резистор и уходит в минус.

Принцип работы генератора машинных постоянных можно объяснить так: через обмотку возбуждения начинает протекать небольшой постоянный ток, который регулируется блоком управления и поддерживается на уровне чуть более 14 В. Большинство генераторов в автомобиль способен производить не менее 45 ампер. Генератор работает при 3000 об/мин и выше — если посмотреть на соотношение размеров ремней вентилятора для шкивов, то оно будет два-три к одному по отношению к частоте ДВС.

Во избежание этого пластины и другие части выпрямителя генератора частично или полностью покрыты изолирующим слоем. В монолитной конструкции выпрямительного блока радиаторы в основном совмещены с монтажными пластинами из изоляционного материала, армированными соединительными стержнями.

далее рассмотрим схему подключения машинного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от типа используемого генератора. для подзарядки аккумулятора на таких автомобилях как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые на карбюраторном двигателе внутреннего сгорания, подойдет генератор типа Г-222 или его аналог с максимальным выходным током 55А нужный. В свою очередь, на автомобилях ВАЗ-2107 с инжекторным двигателем внутреннего сгорания используется генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным выходным током 80-90А. также можно установить более мощные генераторы с обратным током до 100А. Выпрямительные блоки и регуляторы напряжения встроены абсолютно во все типы генераторов; обычно они выполнены в одном корпусе со щетками или съемными и закреплены на самом корпусе.

Схема зарядки ВАЗ 2107 имеет небольшие отличия в зависимости от года выпуска автомобиля. Самым главным отличием является наличие или отсутствие лампочки контроля заряда, которая находится на панели приборов, а также способ ее подключения и наличие или отсутствие вольтметра. Такие схемы применяются в основном на карбюраторных автомобилях, при этом на автомобилях с инжекторными ДВС схема не меняется, она идентична тем автомобилям, которые выпускались ранее.

Обозначения генераторных установок :

1. «Плюс» силового выпрямителя: «+», V, 30, V+, BAT.
2. «Земля»: «-», D-, 31, B-, M, E, GRD.
3. Выход обмотки возбуждения: W, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Фазовый выход: ~, W, R, STA.
6. Вывод нулевой точки обмотки статора: 0, МП.
7. Вывод регулятора напряжения для подключения его к бортовой сети, обычно к «+» аккумуляторной батареи: В, 15, С.
8. Выход регулятора напряжения для питания его от замка зажигания: IG.
9. Выход регулятора напряжения для подключения его к бортовому компьютеру: ФР, Ф.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Замок зажигания.
6. Вольтметр.
7. Индикатор заряда аккумулятора.

При включении зажигания плюс от замка идет на предохранитель №10, далее идет на реле контрольной лампы заряда аккумулятора, далее идет на контакт и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом пускателя, куда подключены все три обмотки. Если контакты реле замкнуты, то контрольная лампа горит. При запуске ДВС генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле протекает ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор №15 пропускает ток через предохранитель №9. Аналогично обмотка возбуждения получает питание через генератор щеточного напряжения.

Схема зарядки ВАЗ с инжекторными ДВС

Такая схема идентична схемам на других моделях ВАЗ. Отличается от предыдущих способом возбуждения и контроля за исправностью генератора. Его можно осуществить с помощью специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит начальное возбуждение генератора в момент начала работы. При работе генератор работает «анонимно», то есть возбуждение идет напрямую с 30-го вывода. При включении зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. далее через монтажный блок поступает 61-й вывод. Три дополнительных диода обеспечивают питание регулятора напряжения, который, в свою очередь, передает его на обмотку возбуждения генератора. В этом случае загорится контрольная лампа. Именно в тот момент, когда генератор будет работать на пластинах выпрямительного моста напряжение будет намного выше, чем у аккумулятора. При этом контрольная лампа не будет гореть, т.к. напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны обмотки статора и диоды закроются. Если при работе генератора контрольная лампа загорается в пол, это может означать пробитие дополнительных диодов.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами, используя определенные методы, например: можно проверить обратное напряжение генератора, падение напряжения на проводе, соединяющем токовый выход генератора с аккумулятором или проверьте регулируемое напряжение.

Для проверки понадобится мультиметр, машинный аккумулятор и лампа с припаянными проводами, провода для соединения генератора с аккумулятором, а также можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка с помощью лампочки и мультиметра

Схема подключения: выходная клемма (B+) и ротор (D+). Лампу необходимо подключить между основным выходом генератора B+ и контактом D+. После этого берем силовые провода и подключаем «минус» к минусовой клемме аккумулятора и к массе генератора, «плюс» соответственно к плюсу генератора и к В+ выходу генератора. Закрепляем на тиски и соединяем.

«Масса» должна быть подключена в самую последнюю очередь, чтобы не закоротить аккумулятор.

Включаем тестер в режим постоянного напряжения (DC), один щуп цепляем к аккумулятору на «плюс», второй тоже, но на «минус». далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этот момент перестанет гореть, а напряжение будет уже 14,9В. Затем добавляем нагрузку, берем галогеновую лампу h5 и вешаем на клемму аккумулятора, она должна загореться. Затем в том же порядке подключаем дрель и напряжение на вольтметре уже покажет 13,9В. В пассивном режиме батарея под лампочкой дает 12,2В, а когда крутим дрель, то 13,9В.

Схема проверки генератора

Категорически не рекомендуется :

1. Проверка генератора на работоспособность по короткому замыканию, то есть «по искре».
2. Допустить, чтобы генератор работал без включенных потребителей, также нежелательно работать с отключенным аккумулятором.
3. Соедините клемму «30» (в некоторых случаях B+) с землей или клеммой «67» (в некоторых случаях D+).
4. Выполнить сварочные работы на кузове автомобиля с подключенными проводами генератора и аккумулятора.

Главная » Блог » Эксплуатация машины » Схема автомобильного генератора

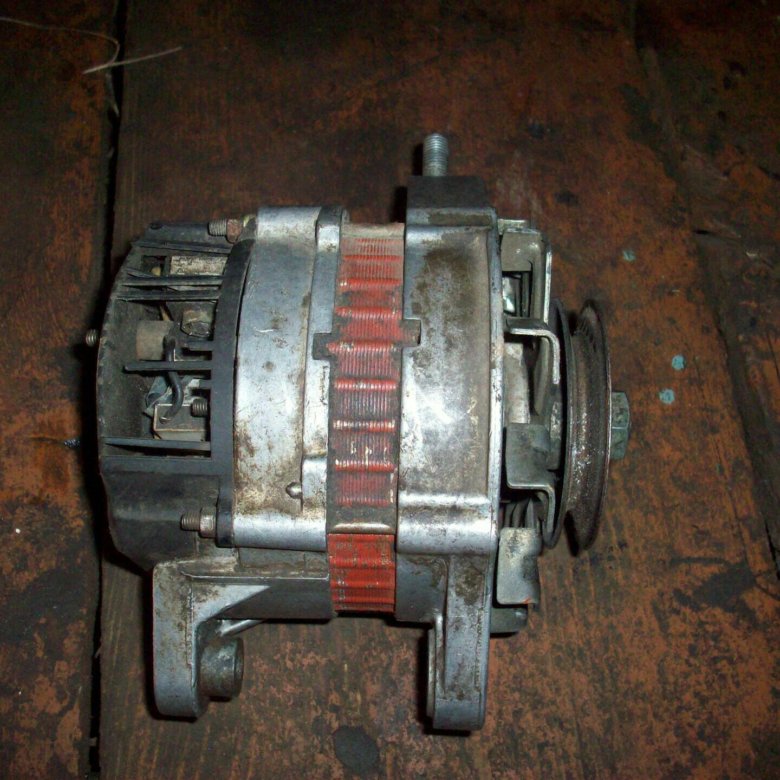

Генератор Ваз-2107: aman, instalasi lan ndandani

Kanggo baterei с заряженным насосом двигателя maku, генератор поет diwenehake ing desain otomotif. Motor kerep ketemu sing mekanisme iki ora nyedhiyani baterei tepat nalika nyopir. Йен sampeyan ninggalake kabeh minangka, baterei bisa njagong мудхун лан kudu nelpon truk nggeret menyang stasiun layanan. Nanging iki bisa nyingkiri иен апа mriksa инг wektu лан, иен perlu, ngganti unsur piranti.

Генератор напряжения Aman sabuk lan mriksa

Kadang sabab saka daya banget nalika nyopir uga yesdi nyupi nyupi ing sabuk Генератор переменного тока. Begjanipun, masalah iki wis gampang ditanggulangi. Iki waé iku mung perlu kanggo ngencengi sabuk utawa ing ngarsane cacat katon (retak, lumahing nyandhang) mung ngganti karo anyar. Kanggo nginstal петь anyar, sampeyan kudu ослабить генератор переменного тока soyo tambah edan lan nyoba kanggo pindhah wesi ban utawa mergo nyedhaki engine.

иен кита дело каро двигатель карбюратор, банджур пенипуан ики кита рампунг — лан ику биса кангго мбусак сабук. Йен кита нгомонг баб каране нгганти генератор Ваз-2107 (инжектор), ику уга куду мбусак датчик положения коленвала.

Sawisé iku nyetel sabuk disiapake. Напряжение немпатно танпа. Лан пилил sabuk lungguh ing kabeh шкивы gawé натяжения пилилки. Kanggo iku perlu kanggo ослабить Wong edan soyo tambah piring lan Gunung kanggo mindhah генератор, mangkono ngatur gelar saka напряжение. Senadyan karya ngencengi perkakas lan ngrampungake касса.

Генератор Ваз-2107: ремонт

Sadurunge ndandani piranti sing perlu kanggo ngerti apa kabeh sabab padha masalah. Nanging mung kaya tumuju metu sing banget sayetara wong ngerti carane akeh генератор ing Ваз-2107, lan biaya iku minangka akeh saka 2200-2500 руб. Mulane, yen metu saka urutan, sampeyan ora perlu kanggo langsung mbukak menyang nyimpen lan tuku sing anyar, amarga ing paling kasus, piranti lawas bisa didandani. Mung deleng специалистов, Нангин, lan tangané wis tugas cukup layak.

Kanggo mbusak piranti, sampeyan perlu kanggo nyelehake mobil ing jugangan, mbusak njaga protèktif engine, lan banjur ngeculake wong edan, kelompok, mbusak sabuk lan генератор dhewe. Kanggo verifikasi, полный омметр. Плюс омметр снимает клемму «30» пенггерака, lan negatif — langsung menyang oma генератор. Йен Нилаи тампилан «0», мудхун нгива диода утава дитутуп ндувурке тумпукан.

Kanggo mangerteni apa jenis диод gagal, mriksa омметр pisanan positif, banjur negatif. Sawisé iku, sampeyan bisa nganti. Инг анане сака неисправность сопротивления куду инг саветара 4,3-4,8 Ом. Asring nyalahke nduwèni rerumput, kang sikat ing posisi Neutral или выступают на 5 мм.

Наконечники двигателя

Йен сак драйв пенггерак ​​Ваз-2107 минангка Пелуит, инг натяжение сабук нгисор праната.
