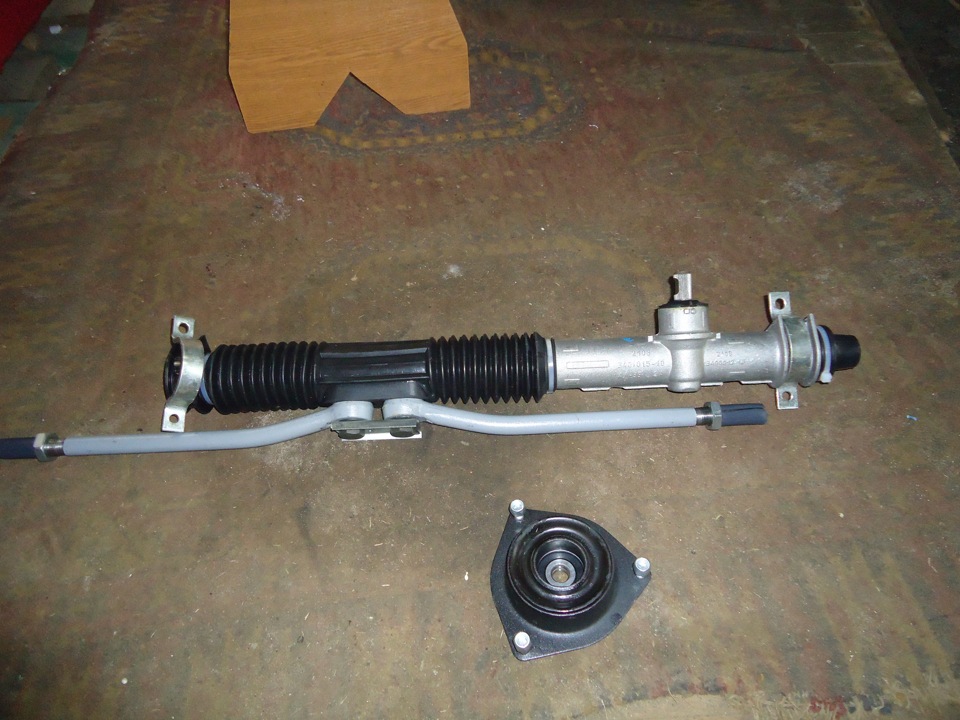

Рулевая рейка (механизм) для ВАЗ 2110-2112, Калина, Приора

Рулевая рейка является основным агрегатом рулевого управления автомобилем, именно в рулевой рейке преобразуется вращение руля в поворот передних колес. От качества и точности изготовления рулевого механизма зависит бесшумность управления автомобилем, четкость и точность руления, а также длительность эксплуатации. Рулевые механизмы SS20 собираются методом селективной сборки, при которой происходит индивидуальный подбор рейки и валика в каждый конкретный корпус. Селективная сборка позволяет обеспечить оптимальные зазоры в рулевой рейке (в частности, в зубчатой паре рейка-валик), высокую долговечность и бесшумность при работе. При сборке осуществляется контроль легкости вращения и отсутствия заеданий и люфтов.

В городской толчее и ограниченности пространства, важное значение имеет маневренность автомобиля, в частности, передаточное отношение рулевого управления. Так в штатной конструкции рулевой рейки ВАЗ Приора с электроусилителем для поворота колес от упора до упора требуется 4. 1 оборота руля. Компания «Система Технологий» предлагает как стандартные рулевые механизмы на Приору, имеющие 4.1 оборота, так и короткоходные, имеющие 3.1 оборота от упора до упора. Рулевая рейка укороченного хода — прекрасное предложение для тех, кто желает сделать рулевое управление своего автомобиля более «острым», а свой автомобиль — более маневренным.

Очень часто владельцы автомобилей уделяют недостаточное внимание техническому состоянию рулевой рейки. При этом такие признаки как стук и люфт в рулевом управлении списывают на неисправности деталей подвески. Проверить состояние рулевого механизма на автомобиле ВАЗ вы можете самостоятельно, на любой ровной площадке с твердым покрытием. Рулевую рейку на люфт необходимо проверить в трех положениях: крайнем левом, среднем и крайнем правом. Во всех положениях необходимо рывками руки за рулевую тягу вверх-вниз проверить наличие люфта и внутренних стуков (фото. 1). Если люфт есть, то вы его почувствуете и услышите стук.

Маркировка

Основные неисправности рулевых механизмов (рулевых реек)

• износ внутренних направляющих;
• усадка тарельчатой пружины
• подклинивание в определенных положениях из-за некачественной сборки и регулировки;
• износ сайлентблоков рулевых тяг.

Люфты в соединениях рулевого механизма также являются причиной стуков рулевого управления. Люфт возникает по нескольким причинам:

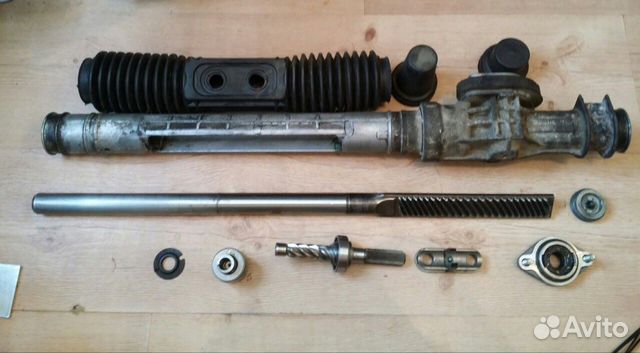

1. Неточность изготовления профиля зуба, как самой рейки, так и вала-шестерни из-за чего происходит не плотное зацепление зубьев и возникают перекаты при поворотах руля, а так же из-за неточного подбора деталей рулевого механизма (вал-шестерни и рейки) (Рис. 1).
2. Износ в зубчатом соединении рейка — вал.
3. В рейках ВАЗ 2112 нового образца основной причиной шума является механизм регулировки зазора в подшипнике шестерни, а точнее — тарельчатая пружина, которая предназначена для устранения люфта подшипника. Штатные тарельчатые пружины усаживаются очень быстро (через 5-10 тыс. км пробега), переставая выполнять свои функции, что приводит к внутренним стукам в рулевой рейке при движении.
4. Еще одна причина стуков — возникновении радиального люфта зубчатой рейки из за износа в направляющих вкладышах (рис. 2).

Гарантия

Фирменная гарантия на рулевые рейки SS20 составляет 1 год без ограничения пробега, в том числе и на бесшумность работы.

Если вы хотите улучшить управляемость автомобиля, советуем установить короткоходый рулевой механизм SS20, который сделает управление автомобилем более «острым».

Покупайте продукцию SS20 в нашем интернет-магазине или в магазинах вашего города.

• SS42102 Рулевой механизм в сборе Стандарт (4,1 оборота)

  • ВАЗ 2110 ВАЗ 2111 ВАЗ 2112 ВАЗ 2170 ВАЗ 2171 ВАЗ 2172

  2110-3400012 2110-3400012-20

  • 1 год 1

  15370

  Купить

  15370

• SS42103 Рулевой механизм без рулевых тяг Стандарт (4,1 оборота)

  • ВАЗ 2110 ВАЗ 2111 ВАЗ 2112 ВАЗ 2170 ВАЗ 2171 ВАЗ 2172

  2170-3400010 21700-3400010-00

  • 1 год 1

  14860

  Купить

  14860

Почему стучит рулевая рейка

Почему стучит рулевая рейка – на кочках, на повороте руля? Ищем причины, устраняем последствия!

Что из себя представляет рулевая рейка?

Для начала давайте разберемся, что такое рулевая рейка, как устроен её механизм, каковы принципы действия. Это позволит легче понять, что может быть не так с рулевой рейкой.

Рулевая рейка – важнейший узел рулевого управления. Главная задача – создать условия для поворота передних колёс транспортного средства в сторону поворота водителем руля.

Стандартная механическая рулевая рейка состоит непосредственно из руля, вала со шлицами, пазами для крепления руля и вала, рейки, тяг, наконечника.

На внедорожники, коммерческий транспорт также нередко ставится демпфер. Он выполняет функцию амортизатора, гасит вибрацию.

А существенно облегчить вращение руля помогает усилитель. Он может быть гидравлическим и электрическим. Усилитель может cтавиться на колонку, монтироваться на валу, составлять конструктивный тандем с рейкой.

Как работает рулевая рейка?

Есть разные рейки:

1. Механическая. Водитель поворачивает руль. Вращательные движения передаются на шестерню. Поворот шестерни задаёт движение тяг и поворот колёс.
2. С гидроусилителем и электроусилителем. Водитель вращает руль. Появляется сопротивление со стороны ведомых колёс. Торсион закручивается, каналы распределителя открываются. Рейки с электроусилителем имеют преимущество перед моделями с гидроусилителем по уровню шума. Физические усилия водителя меньше, а срок эксплуатации рейки выше. При этом рейку с гидроусилителем легче отремонтировать, нежели модель с электроусилителем.

У многих возникает вопрос, какие рейки во время работы стучат чаще? Согласно статистике, чаще всего стучат механические модели без демпфера: удары от неровностей дороги «проецируются» на рулевое колесо.

Что может предшествовать появлению стука?

Стуку могут предшествовать разные отклонения:

• Появление зазоров (люфтов) между деталями рулевого механизма. Разные части этого механизма начинают элементарно сталкиваться друг с другом. В этом случае важно понимать, что серьёзную опасность будет представлять не сам стук, а потенциальная непредсказуемость транспортного средства при входе в поворот на шоссе.
• Самопроизвольное вращение рулевого колеса.
• Повышенная чувствительность транспортного средства. Машину начинает «бросать» в сторону при незначительном повороте руля, или возникает диссонанс между углом поворота колес транспортного средства и углом поворота рулевого колеса.
• Падение уровня жидкости в бачке гидроусилителя.
• Попадание гидравлической жидкости в пыльники тяг.

Усилить риски поломки рейки и появления стука способны некачественное дорожное покрытие, халатное отношение к техобслуживанию (особенно гидроусилителя – при его наличии), монтаж на транспортное средство колёс, которые не соответствуют рекомендуемым производителем требованиям.

Непосредственные причины неисправности

Непосредственными причинами неисправности являются:

• Износ распределителя – червячной пары. Наиболее распространённый вариант – это когда у распределителя изнашиваются клапаны. Этого достаточно для того, чтобы нарушилось движение жидкости в системе и, соответственно, усилитель перестал корректно работать.
• Выработка вала по втулке. Чаще всего это результат попадания влаги. «Съедение» втулки ржавчиной.
• Износ зубчатой части вала. При техническом обслуживании с такой проблемой встречаются достаточно часто. И, если износ небольшой – всё решаемо максимально оперативно – с помощью регулировочной гайки. Но это возможно только в ситуации, если люфт небольшой. Если же износ сильный, то установить корректное расстояние между зубцами и шестерней сложно. Приходится менять саму шестерню, а чаще и вовсе рейку.
• Обрыв, а иногда просто ослабление приводного ремня насоса (у моделей с гидравликой). Причём, если дело имеет полный обрыв ремня, насос элементарно не работает. Если же проблема – в обрыве, начинается проскальзывание на шкивах, давление ослабевает, беспокоит стук

Как определить стучит рейка или рулевая тяга?

Если люфт – влево-вправо, то в 90% виновница проблемы – тяга, если же люфт вверх-вниз, то стук вызывает рейка.

Если проблемы не в рейке, а тяге, как правило приходится менять наконечники, шарниры. Иногда проблема сопряжена также с износом хомутов на регулировочных муфтах.

Также, если стучит именно тяга, первопричина – нарушение герметичности шарового шарнира. Это бывает, например, из-за попадания в узел грязи, песка.

Что делать, если стучит рулевая рейка?

При появлении любых подозрительных стуков и подозрении на то, что стучит именно рейка, рекомендуется действовать по следующей схеме:

• Немедленно прекратите пользоваться транспортным средством. Это может быть небезопасно.
• Выполните диагностику рулевого управления. Не только диагностику рейки, а комплексную. В том числе, рулевого наконечника и тяги.
• Выполните ремонт на основе рекомендаций, которые специалисты СТО сделали на основе диагностики.

Методика диагностики рулевой рейки

При диагностике важно обязательно учитывать тип рейки:

Решение с гидроусилителем:

• Протестируйте транспортное средство на появление гула при его повороте.
  Он может быть следствием износа лопастей насоса, подшипников, ослабления приводного ремня. Уровень жидкости при этом может откланяться, так и быть в норме. Этот фактор часто запутывает неопытных диагностов.
• Проанализируйте, есть ли небольшая, но регулярная утечка рабочей жидкости. Её первый признак – необходимость «кормить добавкой» расширительный бачок. Очень часто – это реакция на корродирование. Чтобы эта проблема была минимизирована, важно пользоваться пластиковыми хомутами. При затяжке пыльников проблем с ними нет.
• Обратите внимание на характер стука, если он в передней оси — проблема может быть и вовсе в ходовой. Обязательно обследуйте её.

Решение с электроусилителем

У решений с электроусилителем диагностику целесообразно начать с втулок. Именно разбитые втулки – одни из наиболее проблемных мест. При этом диагностику этих элементов мастера не очень любят, так как приходится делать демонтажные работы.

Виновницей может быть и шестерня/червячная передача. Как правило, такая причина неисправности рейки возникает у авто с большим пробегом.

«Хулиганами» могут оказаться и датчики поворота крутящего момента. Чаще всего истинным камнем преткновения становятся установленные над ними пыльники. Если они повреждены, то влага легко может попасть на датчики и вывести их из строя.

Последствия и решение вопроса

Неисправность рулевой рейки — это нарушение управления автомобилем. На начальном этапе, когда стук слышен только при определённых обстоятельствах – на морозе, при езде на кочках, при повороте руля, узел еще справляется со своими обязанностями. Но если не принять меры, то очень скоро водитель транспортного средства может полностью потерять контроль над управлением. Поэтому и важно крайне оперативно принять меры.

Многие автомобилисты задаются вопросом: восстанавливать или ставить новую рейку. Замена – это, безусловно, наиболее надёжный вариант, но только если деталь оригинальная.
