какая лучше, устройство, замена и ремонт своими руками, фото и видео

ВАЗ 2107 в России является довольно популярным автомобилем, что обусловлено его неприхотливостью и простотой эксплуатации. Однако в этой машине есть немало узлов, которые требуют к себе периодического внимания с целью профилактики либо проведения ремонтных работ и помпа является одним из таковых.

Содержание

  • Помпа ВАЗ 2107

    • Назначение

    • Конструкция помпы

    • Где находится

    • Какая помпа лучше

      • Видео: какую помпу поставить на «классику»

  • Признаки неисправности помпы

    • Течь сальника

    • Появление шума

      • Видео: как шумит помпа на ВАЗ

    • Снижение производительности

    • Повышенная вибрация

    • Грязная ОЖ

    • Как проверить работоспособность помпы

  • Ремонт помпы

    • Снятие

    • Разборка

      • Видео: как разобрать помпу на «классике»

      • Замена подшипника

      • Замена сальника

      • Замена крыльчатки

      • Видео: как снять крыльчатку с вала помпы

    • Установка

Помпа ВАЗ 2107

На автомобилях с жидкостной системой охлаждения, в том числе и на ВАЗ 2107, одним из основных элементов, отвечающих за поддержание рабочей температуры двигателя, является помпа. Благодаря этому узлу обеспечивается циркуляция охлаждающей жидкости. При появлении проблем либо в случае выхода из строя водяного насоса, нормальная работа силового агрегата нарушается, что может привести к серьёзным последствиям и дорогостоящему ремонту.

Помпа обеспечивает циркуляцию ОЖ по системе охлаждения двигателя

Назначение

Работа помпы направлена на непрерывную циркуляцию охлаждающей жидкости (ОЖ) по рубашке охлаждения двигателя. Нагрев тосола происходит под воздействием трущихся элементов силового агрегата, а необходимое давление в системе создаётся посредством водяного насоса. Непосредственно охлаждение жидкости происходит в основном радиаторе, после которого ОЖ вновь поступает в рубашку охлаждения. Если циркуляция будет прервана хотя бы на 5 минут, произойдёт перегрев мотора. Вот почему так важно следить за исправной работой рассматриваемого узла.

Больше о радиаторе ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/radiator-vaz-2107.

html

Конструкция помпы

На ВАЗ 2107, как и на многих других легковых автомобилях, помпа имеет практически одинаковую конструкцию. Узел состоит из корпуса с расположенным внутри центральным валом, на котором закреплена крыльчатка. Вал зафиксирован от осевого смещения при помощи подшипника, а герметичность конструкции обеспечивается сальником, предотвращающим вытекание ОЖ. В крышке насоса есть отверстие, через которое вал выходит наружу, где на него крепится ступица шкива, а затем и сам шкив. На последний надевается ремень, который на «семёрке» вращает генератор и помпу от коленчатого вала. На современных автомобилях помпа вращается посредством ремня ГРМ.

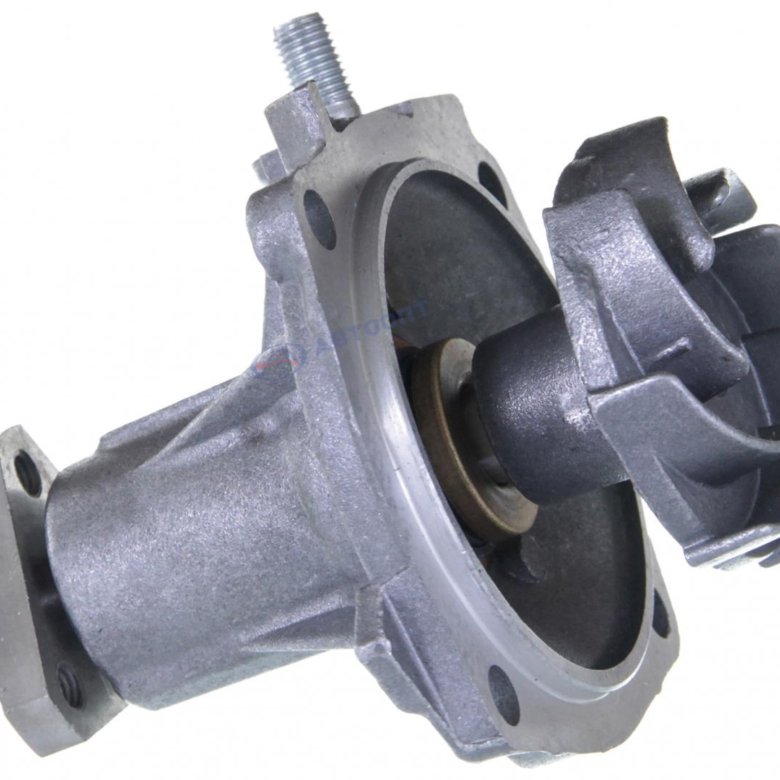

Основными элементами помпы являются корпус, вал с подшипником, крыльчатка и сальник

Где находится

На классических моделях «Жигулей» помпа расположена на передней части силового агрегата и крепится не к блоку, а через отдельный корпус. Открыв капот можно без труда заметить как шкив помпы, так и сам узел.

Помпа расположена в передней части двигателя и входит в систему охлаждения силового агрегата: 1 — патрубок подачи к салонному отопителю; 2 — расширительный бачок; 3 — радиатор; 4 — помпа; 5 — термостат; 6 — трубка подогрева коллектора; 7 — патрубок обратки из салонного отопителя

Какая помпа лучше

На ВАЗ 2107 подойдут водяные насосы с каталожным номером 21073–1307010, 2107–1307011–75 и 2123–1307011–75. Последние два варианта имеют увеличенную крыльчатку и несколько усиленную конструкцию. Изначально эти насосы производились для «Нивы». Чуть более высокая стоимость таких помп вполне оправдана лучшей производительностью.

На «семёрках», оснащённых как инжекторным, так и карбюраторным мотором, устанавливаются одинаковые водяные насосы, а их ремонт производится аналогичным образом.

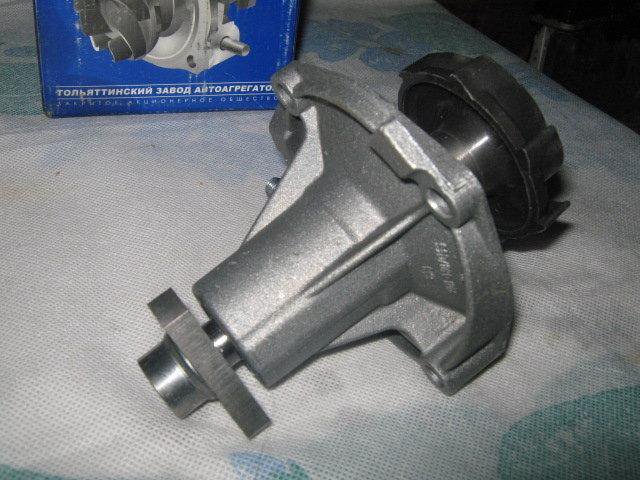

Старая помпа имеет крыльчатку из чугуна, а новая из пластика

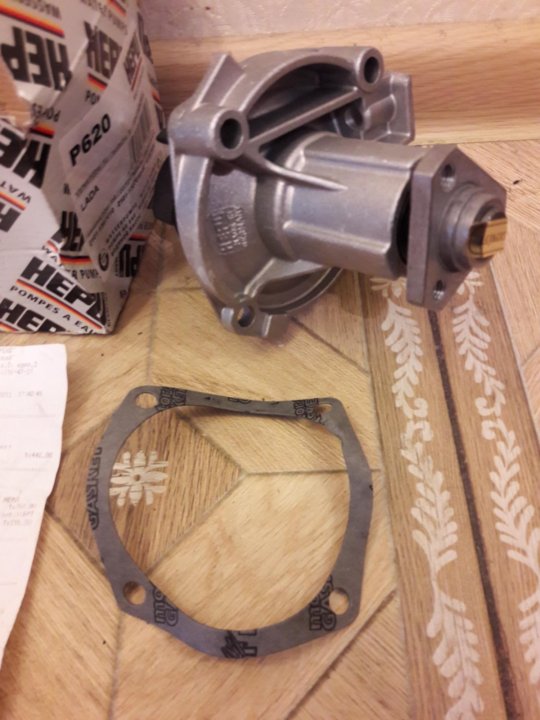

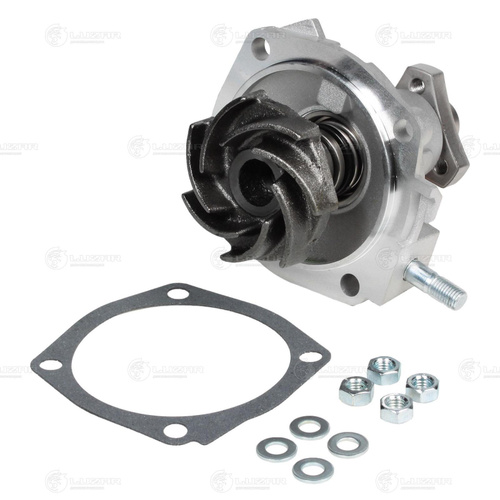

Рассматриваемое изделие сегодня производят многие фирмы, но наиболее популярными являются:

  • Luzar;
  • Hepu;
  • TZA;
  • Фенокс.

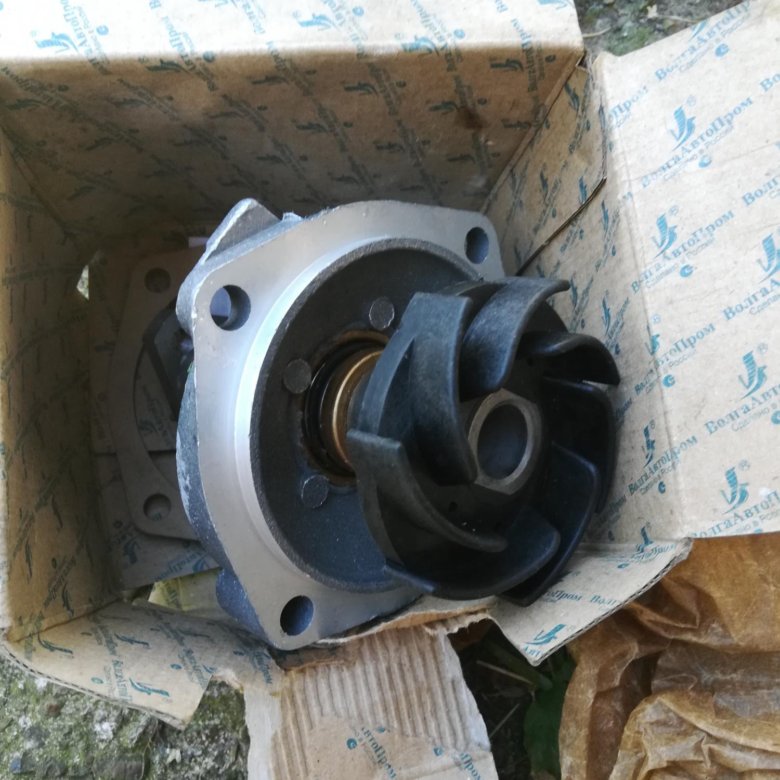

На авторынке можно встретить помпы с крыльчатками из разных материалов: пластик, чугун, сталь. Положительные отзывы получают изделия с пластиковыми крыльчатками, которые оснащены рельефными и продолговатыми лопастями. Элементы из чугуна характеризуются меньшей производительностью, а что касается стальных, то они подвержены коррозии и довольно часто являются подделкой.

Замена корпуса производится в случае его повреждения, а в остальных случаях меняют только перекачивающую часть

Помпу можно приобрести как в сборе с корпусом, так и отдельно. Если корпус не имеет повреждений, то достаточно заменить перекачивающую часть. Если конструкция имеет серьёзные изъяны или вовсе пробой, то без замены корпуса не обойтись.

Видео: какую помпу поставить на «классику»

Признаки неисправности помпы

Рано или поздно, но с помпой возникают неполадки и узел выходит из строя. Это может быть связано как с большим пробегом автомобиля, так и с установкой некачественного изделия. Поэтому стоит рассмотреть, какие неисправности могут возникнуть с насосом и что делать в том или ином случае.

Течь сальника

Обнаружить протекание ОЖ через сальник довольно просто: под машиной, как правило, появляется лужица. Если уплотнительный элемент будет повреждён, например, в результате износа, тосол попадёт к подшипнику помпы, в результате чего смазка из устройства вымоется, а сама деталь в скором времени разрушится. Чтобы не допустить подобного, необходимо периодически проводить осмотр автомобиля и устранять возможные неполадки.

Если сальник выходит из строя, из насоса появляется течь тосола

Появление шума

Если во время работы двигателя доносится посторонний шум из области помпы, то это указывает на скорую поломку узла. Наиболее вероятной причиной появления шума является выход из строя подшипников либо слабое крепление крыльчатки. В любом случае деталь нуждается в демонтаже, последующей деффектовке, ремонте или замене.

Видео: как шумит помпа на ВАЗ

Снижение производительности

Какой бы ни использовался тосол в системе охлаждения, он представляет собой химическое вещество. Со временем в корпусе насоса или на крыльчатке появляется эрозия, что может привести к снижению потока перекачиваемой жидкости. В результате возможен перегрев мотора со всеми вытекающими последствиями. Поэтому, если температурный датчик ОЖ на панели приборов начал превышать значение +90˚С (рабочая температура), стоит задуматься о возможной замене помпы или, по крайней мере, ревизии этого узла.

Повышенная вибрация

Если из области помпы исходит повышенная вибрация, прежде всего, нужно осмотреть корпус насоса в области подшипника: иногда на нём могут появляться трещины. Нелишним будет также проверить правильность установки ремня генератора, шкива помпы и вентилятора. Если были обнаружены неисправные детали, замените их.

Грязная ОЖ

Если охлаждающая жидкость давно не менялась, то с насосом могут возникнуть проблемы. Определить загрязнение системы несложно: цвет жидкости вместо красного, синего или зелёного будет коричневатым. При почернении тосола, вероятнее всего, в систему охлаждения попало масло.

Грязный тосол указывает на необходимость его замены

Как проверить работоспособность помпы

Функционирование насоса можно проверить своими руками. Для этого потребуется:

  1. Прогреть мотор до рабочей температуры и пережать верхний патрубок, идущий к радиатору. Если при отпускании почувствуется скачок давления, значит, помпа работает нормально.
  2. На насосе есть дренажное отверстие, поэтому на него следует обратить внимание. Если сальник не справляется со своими функциями, то тосол может выступать из этого отверстия.
  3. Во время работы двигателя нужно прислушаться к посторонним звукам. Если со стороны помпы доносится гул, то, скорей всего, подшипник пришёл в негодность. Проверить его можно на заглушённом моторе, для чего следует покачать шкив насоса. Если чувствуется люфт, значит, подшипник подлежит замене.

Работы по проверке насоса на работающем двигателе следует проводить аккуратно, не забывая о вращающемся вентиляторе и высокой температуре ОЖ.

Ремонт помпы

Если было выявлено, что помпа нуждается в ремонте или замене, для работы сперва нужно подготовить необходимый инструмент:

  • набор ключей;
  • ёмкость для слива ОЖ;
  • плоскую или крестовую отвёртку.

Для замены помпы потребуется набор ключей, отвёртки и ёмкость для слива ОЖ

Снятие

Читайте об устройстве генератора ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/generator/remont-generatora-vaz-2107.html

После подготовки всего необходимого можно приступать к разборке:

  1. Открываем капот и сливаем охлаждающую жидкость, для чего откручиваем соответствующий болт на блоке цилиндров и пробку на радиаторе.
  2. Снимаем ремень генератора, ослабив верхнюю гайку крепления и уменьшив натяжение.

    Для ослабления ремня генератора отворачиваем верхнюю гайку

  3. Отвернув гайку больше, отводим генератор до упора на себя.

    Чтобы отвести генератор в сторону, необходимо ослабить больше верхнюю гайку

  4. Откручиваем болты крепления шкива помпы и снимаем его.
  5. Ослабляем хомуты, удерживающие патрубки и стягиваем сами шланги.

    Чтобы снять патрубки потребуется ослабить хомуты и стянуть шланги

  6. Откручиваем крепление трубки, идущей к печке.

    Отворачиваем крепёж трубки, идущей к отопителю

  7. Отворачиваем крепление помпы к блоку цилиндров и снимаем узел вместе с прокладкой.

    Отворачиваем крепление помпы к блоку цилиндров и снимаем узел вместе с прокладкой

  8. Для разъединения насоса с корпусом достаточно открутить 4 гайки.

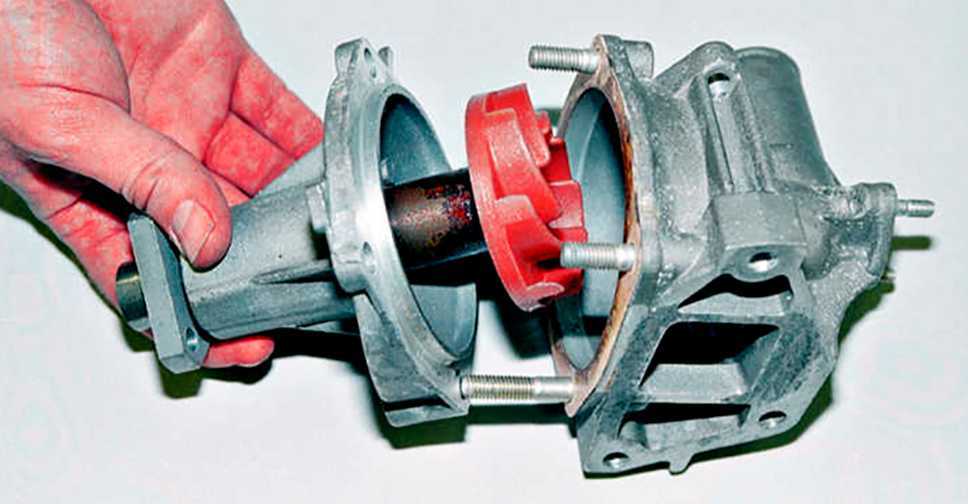

    Части корпуса помпы соединены между собой при помощи гаек

Если производится замена помпы без корпуса, то необходимости в снятии патрубков и трубки нет (пункты 5 и 6).

Разборка

Для проведения ремонтных работ потребуется разборка водяного насоса. Проводят процедуру в следующем порядке:

  1. Демонтируют крыльчатку, предварительно зажав помпу в тиски.
  2. Выбивают вал.
  3. Извлекают сальник.
Видео: как разобрать помпу на «классике»
Замена подшипника

Для замены подшипника потребуется разобрать помпу и выбить вал из корпуса. На «классике» подшипник и вал представляют собой одну деталь. Поэтому при выходе из строя одной из частей, производится замена всего изделия. Чтобы не ошибиться при покупке вала помпы на ВАЗ 2107, необходимо взять старую деталь с собой, поскольку оси могут отличаться как по диаметру, так и по длине, о чём продавец не всегда знает.

Вал и подшипник помпы представляют собой единую деталь

Вал меняют в следующем порядке:

  1. С использованием съёмника выпрессовывают крыльчатку.

    Чтобы снять крыльчатку потребуется специальный съёмник

  2. Ослабляют и выворачивают стопорный винт.
  3. Выбивают вал путём нанесения ударов молотком по торцу. Если таким образом извлечь ось не удаётся, деталь зажимают в тисах и выбивают через деревянную наставку.

    После демонтажа крыльчатки, старый вал выбивается молотком

  4. Со старого вала сбивают ступицу крепления шкива.
  5. Напрессовывают ступицу на новую ось и забивают её в корпус помпы до упора.

    Ступица насаживается на вал лёгкими ударами молотка

  6. Заворачивают винт и устанавливают крыльчатку.

Узнайте больше о ремонте подшипника ступицы: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-stupichnogo-podshipnika-vaz-2107.html

Замена сальника

Сальник из-за постоянного контакта с тосолом иногда выходит из строя, что приводит к появлению течи. Чтобы заменить деталь необходимо демонтировать крыльчатку и выбить вал с подшипником. Для этого можно воспользоваться старой осью, которую вставляют обратным концом в отверстие насоса.

Сальник выбивается с помощью вала, повёрнутого обратной стороной

Затем забивают вал, нанося удары молотком до тех пор, пока сальник не выйдет из корпуса. Новый уплотнительный элемент вставляют и усаживают на место при помощи подходящей наставки.

Сальник запрессовывают на место подходящей наставкой

Замена крыльчатки

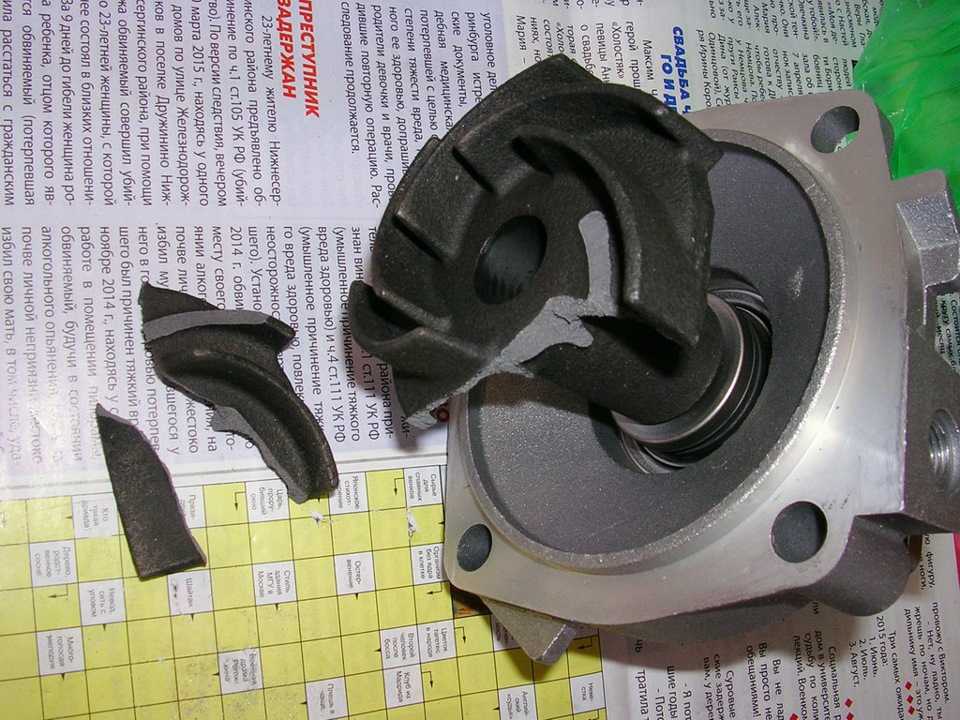

Если крыльчатка имеет повреждения, например, поломаны лопасти, то деталь можно заменить. Повреждение происходит, как правило, при соприкосновении с корпусом из-за сильного износа вала либо подшипника. Независимо от материала крыльчатки, деталь крепится на ось путём запрессовки. Для замены пластиковой крыльчатки потребуется:

  1. Закрепив вал с обратной стороны в тисах, метчиком м18 с шагом 1,5 мм нарезают резьбу внутри крыльчатки, предварительно смазав инструмент моторным маслом.
  2. Вкручивают в отверстие специальный съёмник, подтягивают наружный болт.
  3. Путём вращения головки внутреннего болта по часовой стрелке, выпрессовывают крыльчатку и снимают её с вала.
  4. У металлической крыльчатки резьба нарезана с завода, поэтому деталь просто выдавливают съёмником.

Для демонтажа крыльчатки потребуется съёмник и метчики м18*1,5 мм

При обратной установке деталь напрессовывают на вал при помощи молотка и подходящей наставки, избегая повреждения лопастей. Нужно следить, чтобы нижняя часть крыльчатки упёрлась в кольцо на сальнике, после чего его нужно усадить на 2–3 мм внутрь. Это обеспечит герметичное прилегание вращающейся детали к кольцу.

Видео: как снять крыльчатку с вала помпы

В большинстве случаев владельцы ВАЗ 2107 и других авто не занимаются самостоятельным ремонтом помпы, а попросту производят замену детали.

Установка

Сборка и установка узла осуществляется в обратной последовательности. Единственное на что следует обратить внимание, так это на прокладки — рекомендуется использовать новые. Кроме этого, места соединения помпы с патрубками промазывают герметиком. Когда деталь будет установлена, заливают тосол. Для того чтобы исключить образования воздушных пробок, от карбюратора (на карбюраторном моторе) отсоединяют тонкий шланг системы охлаждения и добиваются вытекания тосола из шланга и штуцера, после чего производят соединение. Запускают и прогревают двигатель, осматривают патрубки на предмет появления течи. Если всё в порядке, ремонт можно считать успешно завершённым.

При установке водяного насоса следует использовать новые прокладки и наносить герметик в местах соединения патрубков с узлом

Самостоятельная замена либо ремонт помпы на ВАЗ 2107 вполне по силам каждому владельцу. Единственное, что в некоторых случаях потребуются специальные приспособления. В остальном будет достаточно стандартного набора инструментов. Чтобы насос работал продолжительное время, деталь рекомендуется выбирать от проверенных производителей.

  • Автор: Владимир Долженков
