Система охлаждения — непременный атрибут любого автомобиля. Слишком много энергии при движении машины вынужденно преобразуется в тепло. Двигатель и трансмиссия требуют обязательного активного охлаждения, как и тормозная система, мощные электрические компоненты и система кондиционирования. А чем отличаются от «обычных» системы охлаждения суперкаров? Ведь эти автомобили одновременно мощные, компактные и предельно облегченные. Какие интересные технические решения встречаются в их конструкциях?

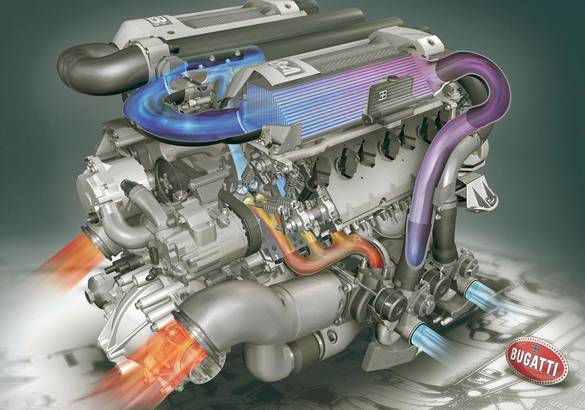

Поддерживать температуру мотора мощностью свыше 300 л. с. совсем не простая задача, особенно когда он работает на полной мощности, а скорости невысоки. И динамические возможности современных суперкаров очень сильно зависят от температуры наружного воздуха.

Зачастую повысить мощность двигателя не позволяет так называемый «тепловой пакет» — показатель мощности рассеивания систем охлаждения двигателя и трансмиссии, а не возможности силовых агрегатов. Казалось бы, на высокой скорости проблема охлаждения не должна стоять так уж остро: радиаторы продуваются воздухом. Но и тут особенности конструкции скоростного автомобиля вносят свои нюансы. Аэродинамические свойства машины во многом зависят от возможности создания граунд-эффекта, а безопасное движение — еще и от работы тормозных механизмов. Не на последнем месте и банальное аэродинамическое сопротивление, а также общая обтекаемость, их тоже приходится учитывать. Как в таких условиях обеспечивается стабильная работа всех систем?

Для суперкара аэродинамическая проработка кузова — это основа всего. В том числе и качества работы системы охлаждения. И «классические» решения с расположением радиаторов под капотом, в передней части машины, не в чести. Даже у моделей с передним расположением двигателя дизайн радиаторов и аэродинамическая проработка существенно отличаются от стандартных.

Так, передняя часть Mercedes SLR McLaren W199 стандартна только на первый взгляд. Тут расположен основной радиатор, жидкостный радиатор интеркулера с двумя электропомпами, большой радиатор трансмиссии и маслобак двигателя — применена система с сухим картером, и масло сначала охлаждается в секции основного радиатора, а затем еще снижает температуру в корпусе бака, который выполнен с большой оребренной поверхностью.

Для лучшей работы днища кузова часть воздуха с радиаторов отводится вверх через капот, и пакет радиаторов скомпонован таким образом, чтобы «правильно» распределить потоки. Двигатель находится в пределах колесной базы, и объем, занимаемый системой охлаждения, в несколько раз больше, чем у типичных легковых машин. Конструкция радиаторов принципиально от обычной не отличается. Алюминиевое «ядро» и пластиковые бачки можно увидеть на большинстве серийных суперкаров. Цельноалюминиевые детали широко предлагаются только в качестве тюнинга и на машинах практически единичной сборки. Электровентиляторы системы также вполне стандартны, разве что заметно мощнее обычных, имеют лучшую аэродинамику и меньшую массу.

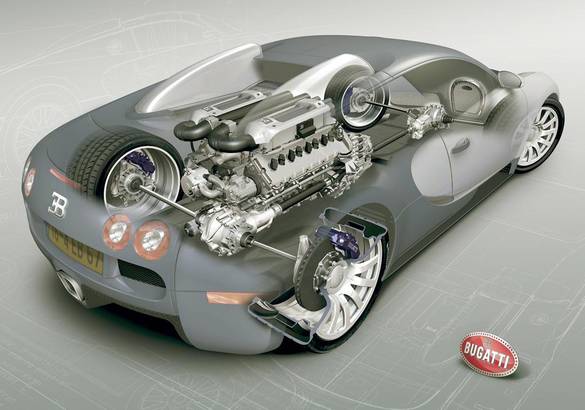

У машин с задним и центральным расположением силового агрегата в большинстве случаев используется достаточно компактная система охлаждения с боковым и задним расположением радиаторов охлаждения двигателя и наддувочного воздуха. Так поступают, например, Audi на модели R8, McLaren на модели P12, и так устроены почти все модели Ferrari с центральным расположением двигателя.

Но вот создатели Porsche 911 сделали систему охлаждения куда более протяженной и расположили радиаторы мотора в передней части кузова. Характерно, что в системе обычно используется не один большой, а несколько малоразмерных радиаторов. Их три у 911, три и у R8, у McLaren радиаторов заметно больше, поскольку используется гибридный привод и в системе охлаждения есть еще контур охлаждения батарей и инверторов.

Интересное техническое решение использует Porsche. На модели 911 GT3 у мотора вентилятора радиатора свой индивидуальный блок контроля и управления, что обеспечивает плавное регулирование его производительности и более широкие возможности подстройки и диагностики. А еще боковые радиаторы с электровентиляторами выполнены едиными быстросъемными моделями, и забота об аэродинамике проявляется даже в такой мелочи, как колпачок электродвигателя.

При большой протяженности трасс охлаждения и большом количестве радиаторов помпы двигателей являются важной составляющей. Mercedes и Porsche довольствуются стандартной усиленной конструкцией, но с профилем лопастей, оптимизированным для предотвращения кавитации. При оборотах мотора более 7 тыс. падение производительности может стать фатальным.

Весьма интересная конструкция у Audi R8 с мотором V10: маслонасос с помпой и термостатом объединены в единый модуль с пониженной частотой вращения, который приводится в движение цепью. И в любом случае не обходится без дополнительных электронасосов — они позволяют обеспечить стабильную циркуляцию жидкости в больших блоках цилиндров и прокачивать охлаждающую жидкость через радиаторы при малых оборотах коленчатого вала.

Также важной их функцией является предотвращение закипания большого, сложного и очень теплоемкого мотора после выключения, а при наличии турбин насосы занимаются и их охлаждением. В системах жидкостного охлаждения наддувочного воздуха на моторах Mercedes SLR и McLaren P12 используют многоконтурные системы охлаждения с выделенным низкотемпературным контуром. Причем система охлаждения Mercedes двухконтурная, а на McLaren контуров уже три — еще один нужен для охлаждения и подогрева электронных систем и батареи гибрида.

Маслорадиаторы двигателя и трансмиссии — непременный атрибут суперкара. Эти детали присутствуют и на двигателях обычных машин, но разница в масштабе. Маслорадиатор АКПП серии 722.6 Mercedes SLR по размеру сравним с основным радиатором малолитражки, а в системе охлаждения масла Audi R8 радиаторов несколько, включая водомасляный теплообменник и обычные воздушные. Охлаждения требует не только АКПП, но и обычная «механика», и даже у редукторов зачастую есть собственные радиаторы для масла или встроенные жидкостные теплообменники.

Важная составляющая системы охлаждения — ее рабочее тело, иными словами, антифриз. На экстремальных машинах зачастую применяются весьма нестандартные составы. Цель одна — заставить систему охлаждения работать максимально эффективно при наименьших затратах мощности, но помимо этого есть еще несколько факторов. Во-первых, в самых продвинутых моторах часто используются сложные сплавы на основе магния и других активных металлов. В этом случае предотвращение коррозии является очень важной задачей и типовые составы антифризов могут не справиться. А еще «суперкаровскому» антифризу полагается быть чуть более текучим и обеспечивать лучший теплообмен. Улучшение этих параметров на доли процента уже обещает серьезный выигрыш в работе, но обойдется оно очень недешево. Впрочем, Mercedes, Audi и Porsche устраивают вполне стандартные, пусть и не самые дешевые антифризы. А вот если у вас Ferrari или McLaren, то рекомендации, как и полагается эксклюзивным машинам, будут экзотическими.

Среди характерных примет систем охлаждения суперкаров еще и предельно малая масса, широкое использование легких сплавов и пластмасс, а также нестандартных технологий и практически штучный выпуск. Так, Porsche использует вклеиваемые патрубки систем охлаждения на двигателях для снижения массы блока цилиндров. А такая экзотика, как магний, титан и керамика в конструкциях, встречается едва ли не чаще вполне традиционных чугуна и стали. Высокая плотность и малая толщина трубок радиаторов — тоже деталь характерная, не зря на многих машинах защитные сетки радиаторов установлены на заводе.

Система охлаждения автомобиля – из чего она состоит и принцип ее работы

Добрый день, дорогие друзья. Сегодня речь пойдет о системе охлаждения автомобиля, а конкретнее – из чего она состоит, принцип ее работы. Рассмотрим и другие полезные вопросы, которые не раз возникают у владельцев авто. Назначение этой системы обсуждать не будем, если вы читаете эту статью, то это уже известно вам. Коснемся вопроса: «Чем ее промывать, как часто это нужно делать и как»? – предложу подробные рекомендации.

Устройство автомобильной системы охлаждения

В большинстве случаев, она состоит из двух контуров. Это малый и большой круг. Давайте рассмотрим назначение каждого из них, и почему их несколько, если двигатель один, радиатор один и т.д.

Малый контур охлаждения

Его назначение – как можно быстрее нагреть двигатель до оптимальной температуры. Если этого не сделать, то будет повышенный износ деталей ДВС и большой расход топлива.

В себя включает:

• Рубашка охлаждения двигателя
• Жидкостный насос, он же помпа
• Шланги
• Радиатор салонной печки (отопителя салона)
• Термостат

Рассмотрим каждый из компонентов в отдельности

Охлаждающая рубашка ДВС

Она расположена в корпусе двигателя. В нем вырезаны или отлиты на заводе специальные каналы. По ним протекает охлаждающая жидкость (вода, антифриз или тосол). Эта жидкость отбирает тепло от цилиндров двигателя во время его работы, не давая ему перегреваться, позволяет работать в оптимальных температурных режимах.

Эти каналы отделены от головки блока цилиндра резиновой, а в большинстве случаев металлической прокладкой. Она герметизирует блок двигателя от головки, не давая жидкости перетекать в цилиндры, клапана. Если эта прокладка «рассохнется» и потеряет герметичность, то последует немедленный перегрев движка и попадание тосола в цилиндры.

Это чревато дорогостоящим ремонтом, так как охлаждающая жидкость по стенкам цилиндров стекает в масленый поддон, разбавляя моторное масло. Из-за этого оно теряет свои смазывающие свойства, а это задиры на трущихся деталях.

Помпа или циркуляционный насос

Из его названия следует и его назначение. Он заставляет циркулировать «охлаждайку» по системе. На некоторых автомобилях в действие его приводит либо ремень ГРМ, либо ремни навесных агрегатов.

Читайте также: Что такое помпа в автомобиле и зачем она нужна, возможные поломки и как их избежать, описание ее конструкции

Чем опасно его поломка? – Нарушение циркуляции и гарантированный перегрев двигателя со всеми последствиями.

Из частых неисправностей можно отметить:

1. Выход из строя подшипника. Он начинает гудеть, а со временем его просто заклинивает. Насос перестает работать.
2. Износ сальника крыльчатки. В подкапотное пространство течет охлаждающая жидкость во время работы насоса.

Помпа является расходным материалом, поэтому ее ремонтом никто не занимается. Есть, конечно, гаражные умельцы, но срок отремонтированной детали не велик. Стоимость относительно не большая, поэтому меняется целиком.

Радиатор печки

Он, вместе с вентилятором обогрева салона встроен в малый контур системы охлаждения автомобиля. Это сделано для того, чтобы можно было нагреть салон уже в первые минуты работы двигателя. На большинстве современных автомобилях радиатор салонного отопителя не оснащается кранами, для перекрытия циркуляции жидкости через него. Он нагрет постоянно, при помощи заслонок водитель может контролировать температуру, перекрывая поток воздуха, проходящий через него.

В отечественных авто, например в систему охлаждения ВАЗ 2101-07, встроен кран. При помощи его можно перекрыть подачу тосола в радиатор печки, но это сопровождается определенными трудностями, о которых поговорим в следующих статьях.

Термостат

Это механическое устройство. Контролирует температуру жидкости в системе охлаждения автомобиля. При необходимости открывается клапан и тосол течет по большому контуру, снижая температуру.

На разных моделях он расположен по-разному. В некоторых он вынесен наружу, например классические авто ВАЗ, в некоторых встроен в корпус блока цилиндров. В системе он может находиться до или после основного радиатора охлаждения. Устройство и принцип работы термостата читайте в следующих статьях.

В современных машинах часто стали применять термостаты с электронным управлением, при необходимости закрывая его, чтобы быстрее подогреть жидкость в системе.

Большой контур системы охлаждения

Он нужен для понижения температуры тосола или антифриза (смотря что залито в систему) до оптимальных параметров, чтобы не допустить перегрева двигателя.

Существуют модификации автомобилей, где за включение вентилятора радиатора отвечает сам датчик. При достижении определенной температуры антифриза, в корпусе его соединяются пластины, замыкающие электрическую цепь, вентилятор включается.

Расширительный бачок

Он служит для запаса охлаждающей жидкости и для сброса давления. В системе охлаждения автомобиля оно должно поддерживаться определенного значения, для оптимального температурного режима двигателя и сохранения герметичность системы в целом.

Из курса физики помните, что при нагревании любая жидкость расширяется. Так как автомобильная охлаждающая система мотора замкнутая, то при нагреве, антифриз или вода расширяются, излишки нужно куда-то девать. Это все перетекает в расширительный бачок. Если этого не будет, то при достижении высокого давления, в слабом месте может появиться течь. По-простому – тосол будет хлестать из сальников, порвутся шланги и т.д.

Но если вся жидкость при малейшем подогреве будет перетекать в расширительный бачок, то не будет достаточного давления для оптимальной работы. Как говорилось выше – это важный момент для хорошего охлаждения двигателя. Почему? – Чем выше давление, тем выше температура закипания тосола, тем больше тепла он сможет забрать из двигателя, не превратившись в пар.

Если в системе давление будет атмосферное, то при незначительном нагреве в жидкости будут образовываться пузырьки, она начнет кипеть. Это повышенный износ крыльчатки помпы, худшее охлаждение ДВС и т.д.

За его регулировку отвечает крышка (пробка) радиатора. В некоторых моделях она устанавливается на расширительный бачок. Состоит из двух клапанов: впускного и выпускного. Более детально о конструкции, принципе работы и назначению в других статьях.

Видео устройства и принципа работы системы охлаждения автомобиля:

Неисправности системы охлаждения

Одной из главных проблем, «выносящих» мозг автовладельцу – течь в местах соединения элементов системы охлаждения. Загляните под капот и вы будете в шоке. Куча хомутов, соединяющих шланги, патрубки, радиаторы, расширительный бачок и все это может начать течь.

Кроме этого радиаторы тоже подвержены этой болячке, что основной, что отопителя. Резина рассыхается, краны отопления закисают, их внутренние втулки разъедает агрессивная среда антифриза и высокая температура – они текут при открытии или закрытии.

Сальник помпы изнашивается, тосол попадает на подшипник. В результате ее заклинит и придется ее менять. В некоторых случаях жидкость вытекает в подкапотное пространство и под машиной нередко можно найти лужу.

Термостат – маленький прибор тоже может принести немало хлопот автовладельцу. Заклинивший клапан не откроется или не закроется в нужный момент. Автомобиль не будет прогреваться до оптимальных температур, если будет открыт большой контур системы охлаждения. Или наоборот, машина будет кипеть, жидкость будет «ходить» по малому кругу, минуя основной радиатор не охлаждаясь.

Даже маленькая пробка радиатора или расширительного бочка может преподнести неприятный сюрприз. Заклинившие внутренние клапаны не будут создавать оптимального давления в системе, или приведут к его сильному повышению. Результат – закипание авто или разрыв шланг и хомутов.

Как и чем промывать систему охлаждения автомобили и как часто это нужно делать

Все производители рекомендую менять тосол или антифриз раз в 5 лет. Это связано с химическим составом «охлаждайки». При постоянном нагреве и остывании она постепенно меняет свой состав. Как и любая другая жидкость она имеет свой срок службы.

Замена охлаждающей жидкости производится при каждой смене деталей системы охлаждения двигателя. А промывку нужно производить в случае:

• Если приходилось доливать ОЖ неизвестного производителя или марки, отличающейся от той, которая залита в авто
• При перегреве двигателя
• Если заливалась или доливалась вода
• При случайном смешивании тосола и антифриза (это разные жидкости, как по составу, так и по характеристикам).
• Если в систему охлаждения попало масло

Для промывки системы применяются специализированные промывочные средства. Но их стоимость может быть высокой для некоторых автовладельцев. Некоторые для этих целей используют лимонную кислоту или Кока-Кола. Эти два ингредиента легко разъедают накипь в трубках радиатора и выводят ее. Можно промыть водой, но удалить накипь ей не получится. Подробная инструкция с рекомендациями, как правильно промывать систему охлаждения читайте в другой статье.

Видео по теме:

---

Система охлаждения

Система охлаждения предназначена для поддержания оптимального теплового режима двигателя, чтобы он не перегревался и не переохлаждался.

Если не менять охлаждающую жидкость во время , это приведет к повышенному…

Требования к системе охлаждения:

• автоматическое поддержание оптимального теплового режима в двигателе, независимого от режима работы и внешних условий;
• быстрый прогрев двигателя до рабочей температуры;
• длительное сохранение теплоты после остановки двигателя;
• малые энергетические затраты, связанные с приводом агрегатов системы охлаждения.

Сгорание горючей смеси сопровождается выделением значительного количества теплоты. Если двигатель не охлаждать или охлаждать недостаточно, го его детали могут нагреться до высокой температуры, а это уменьшает их прочность и наполнение цилиндров, ухудшает условия работы смазочной системы вследствие снижения вязкости перегретого масла, ускоряет срабатывание присадок к маслам и увеличивает количество отложений и нагара на деталях.

«Большинство автомобильных двигателей имеют жидкостные системы охлаждения закрытого типа» .

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

Работа системы охлаждения

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам:

малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии. В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.
Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.





Как устроена система охлаждения автомобиля?

Двигатель автомобиля в процессе работы выделяет значительное количество тепла, нагреваясь до высоких температур. Без системы охлаждения мотор машины выйдет из строя очень быстро.

Основная задача системы охлаждения автомобиля

Главная задача системы охлаждения двигателя транспортного средства заключается, прежде всего, в отведении избыточного количество тепла (энергии) от основных элементов агрегата.

Она выполняет ещё ряд дополнительных функций:

• поддержание оптимальной температуры рабочей жидкости автоматической коробки передач;
• поддержание оптимальной температуры в системе турбонаддува;
• охлаждение температуры отработанных газов;
• поддержание оптимальной температуры моторного масла;
• обеспечение нагрева воздуха и поддержание заданной температуры в системе вентиляции, кондиционирования и отопления.

Какие бывают системы охлаждения двигателя?

Современные системы охлаждения мотора можно разделить на три группы:

• воздушная система охлаждения — в своей работе избыточное тепло отводит, используя потоки воздуха. Она ещё может называться открытой;
• жидкостная система охлаждения — для отвода избыточного количества тепла от мотора использует специальную жидкость;
• комбинированная система — в равной степени использует два вышеперечисленных типа охлаждения.

Наибольшее распространение в легковых автомобилях получила жидкостная система охлаждения мотора.

Особенности конструкции системы охлаждения автомобиля

Конструктивно системы для бензинового и дизельного мотора не отличаются между собой. Они работают с одинаковой эффективностью.

Можно выделить основные элементы системы охлаждения современного транспортного средства:

• радиатор;
• теплообменник;
• помпа;
• расширительный бачок;
• термостат.

Все они объединены в единую систему, обеспечивающую эффективное отведение избыточного количества тепла от мотора.

Принцип работы системы охлаждения автомобиля

Контроль работы охлаждения машины выполняется блоком управления автомобиля. Это сложный математический процесс, учитывающий большое количество внутренних и внешних факторов. Он отслеживается в режиме реального времени. Блоком управления задаются оптимальные условия работы системы для эффективного отведения избыточного количества тепла.

Охлаждающая жидкость перемещается по большому и малому кругу. Если двигатель недостаточно прогрет, то жидкость движется по малому кругу. Радиатор в процессе не задействован. Это помогает быстрее прогреть мотор. Как только двигатель достигнет рабочей температуры, жидкость начинает циркулировать по большому кругу. Используется радиатор, где она охлаждается под воздействием потока воздуха.

Неисправность системы охлаждения автомобиля чревата перегревом мотора и выходом его из строя.

Спасибо за внимание, удачи вам на дорогах.

Это интересно

Двухконтурные системы охлаждения двигателя автомобиля

Помимо традиционных одноконтурных систем охлаждения в автомобильных двигателях могут применяться двухконтурные системы с двумя термостатами. В такой системе охлаждения предусмотрены два контура циркуляции охлаждающей жидкости. Потоки жидкости через головку цилиндров и через блок цилиндров разделены и могут иметь различные температуры. Управление этими потоками осуществляется двумя термостатами, расположенными в общем корпусе. Один из термостатов управляет потоком жидкости через блок цилиндров, а другой – через головку цилиндров. Одна третья часть жидкости направляется к цилиндрам, а остальные две трети  – к камерам сгорания в головке цилиндров. Помимо всего прочего головки цилиндров обоих двигателей охлаждаются поперечными потоками жидкости.

Рис. Контур системы охлаждения:
1 – расширительный бачок; 2 – клапан перепуска отработавших газов; 3 – радиатор отопителя; 4 – термостат головки цилиндров; 5 – корпус термостата; 6 –  термостат блока цилиндров; 7 – радиатор; 8 – охладитель масла; 9 – контур охлаждения головки цилиндров; 10 – контур охлаждения блока цилиндров; 11 – жидкостный насос

При температурах охлаждающей жидкости ниже 87°C оба термостата закрыты, благодаря чему прогрев двигателя ускоряется.

При этом охлаждающая жидкость движется по контуру, включающему:

• насос охлаждающей жидкости 11
• головку цилиндров
• корпус термостатов 6
• радиатор отопителя 3
• охладитель масла 8
• клапан перепуска отработавших газов 2
• расширительный бачок 1

При температурах охлаждающей жидкости от 87 до 105°C термостат 4 головки блока цилиндров открыт, а термостат 6 блока цилиндров закрыт. В результате этого температура охлаждающей жидкости в головке цилиндров стабилизируется на уровне 87°С, а в блоке цилиндров она продолжает повышаться.

При этом охлаждающая жидкость движется по контуру, включающему кроме вышеперечисленных составляющих системы охлаждения и через радиатор.

При температурах охлаждающей жидкости свыше 105°C оба термостата открыты. В результате этого температура охлаждающей жидкости в головке цилиндров стабилизируется на уровне 87°С, а в блоке цилиндров она устанавливается на уровне 105°C.

При этом охлаждающая жидкость движется по контуру, включающему дополнительно к вышеперечисленному и через блок цилиндров.

Применение двухконтурной системы охлаждения и электрического насоса имеет следующие преимущества:

•  ускоряется прогрев блока цилиндров, охлаждающая жидкость через который не прокачивается вплоть до температуры 105°С
•  повышенные температуры блока цилиндров способствуют снижению потерь на трение в кривошипно-шатунном механизме
•  сниженный температурный уровень головки цилиндров обеспечивает лучшее охлаждение камер сгорания, в результате чего повышается наполнение цилиндров и снижается склонность смеси к детонации
