русская «Волга» с американским «сердцем»

26.11.2014 #ГАЗ # CHRYSLER

ГАЗ-31105 с двигателем Chrysler: русская «Волга» с американским «сердцем»

На протяжении почти трех лет (с 2006 по 2009 годы) Горьковский автозавод выпускал модификацию автомобиля ГАЗ-31105 «Волга» с американским 2,4-л. мотором Daimler Chrysler. Об этом двигателе, его характеристиках и особенностях, а также об отдельной детали — коленчатом вале — рассказано в данной статье.

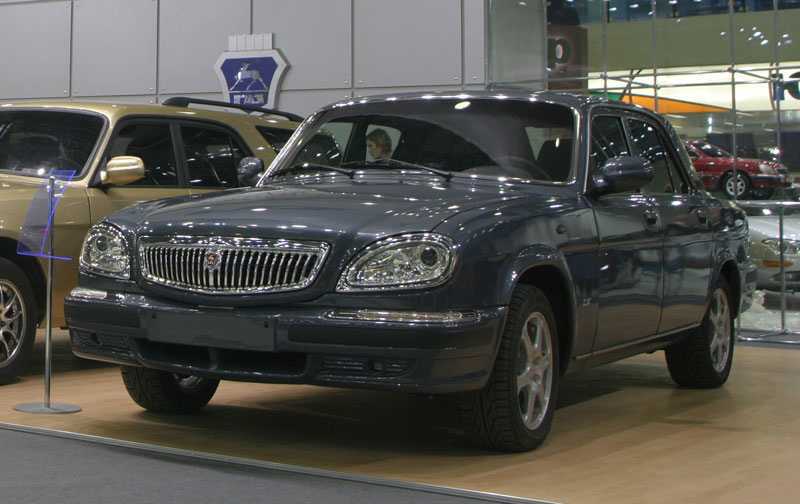

Общий взгляд на автомобили «Волга» с двигателем Chrysler

В начале 90-х годов прошлого века ГАЗ проводил эксперименты по оснащению своих автомобилей моторами иностранного производства, однако они были не слишком удачные, и такие машины в серию не пошли. И только спустя полтора десятилетия завод выпустил первую полноценную модель с зарубежным силовым агрегатом — в 2006 году ею стала «Волга» ГАЗ-31105, на которую установили американский 2,4-литровый инжекторный двигатель от Daimler Chrysler.

Внешне оба автомобиля практически не имели отличий, так как американский двигатель по габаритам мало чем отличался от «родного» ЗМЗ-406 (именно эти моторы устанавливались на ГАЗ-31105 в то время). Поэтому новый мотор легко встал в моторный отсек (хотя для этого и пришлось убрать одно из ребер жесткости), и потребовал минимальных доработок автомобиля.

Из существенных изменений можно выделить установку нового сцепления (хотя коробка передач осталась той же 5-ступенчатой, что и на остальных «Волгах» и «ГАЗелях»), изменение передаточных отношений в главной передаче и дифференциале ведущего моста, модернизацию различных приводов, приспособленных под новый мотор, изменение подвески двигателя, установку топливного насоса погружного типа и нового топливопровода, монтаж под КПП шумоизоляционного экрана и т.д. Также модернизированная «Волга» получила новую приборную панель, однако на работу автомобиля это нисколько не повлияло.

ГАЗ-31105 с двигателем «Крайслер» выпускался до 2009 года, когда этот автомобиль был полностью снят с производства. Это была последняя модель легкового автомобиля, серийно выпускавшаяся ОАО «ГАЗ», с тех пор и новые «Волги» заводом не производятся, и планов по возобновлению их выпуска нет.

Интересно отметить, что «Волга» с двигателем «Крайслер» получила не слишком широкое распространение в нашей стране и за рубежом (автомобиль экспортировался в ряд ближневосточных стран, с которыми традиционно «дружит» Россия). Все дело в том, что ГАЗ-31105 с американским мотором был не намного лучше модификаций с моторами ЗМЗ. Из достоинств модификации с двигателем Chrysler можно выделить лучшие динамические характеристики и лучшую экономичность. Также американские моторы, особенно выпуска после середины 2007 года, обладали большей надежностью и ресурсом, но при этом их цена незначительно превышала цену силовых агрегатов ЗМЗ.

По остальным показателям, особенно по комфорту, удобству управления и безопасности, «Волга» с двигателем Chrysler оставалась все той же старой «Волгой». Поэтому покупатели не видели особого смысла переплачивать деньги за русскую машину с американским мотором и сомнительными выгодами.

Характеристики двигателя Chrysler, устанавливаемого на ГАЗ-31105

Для модернизации автомобиля ГАЗ выбрал проверенный временем и зарекомендовавший себя с лучшей стороны двигатель Chrysler 2.4L EDZ. Этот бензиновый мотор выпускается компанией Daimler Chrysler с 1995 года, и почти за два десятка лет он использовался в качестве силовой установки на автомобилях Chrysler моделей Cirrus, Sebring и PT Cruiser, Dodge моделей Stratus и Caravan, Jeep моделей Liberty и Wrangler, и Plymouth моделей Voyager и Breeze.

Chrysler 2.4L EDZ — 4-цилиндровый рядный двигатель с многоточечной системой впрыска (инжекторный), он комплектуется двумя распределительными валами, расположенными в головке блока цилиндров (DOHC), и 16 клапанами (по 4 клапана на цилиндр). Рабочий объем двигателя — 2429 куб. см, мощность — 150 л.с.

Двигатель имеет ряд конструктивных особенностей. В частности, он комплектуется тонкостенным блоком цилиндров, изготовленным из чугуна, и алюминиевой ГБЦ. Такое решение обеспечивает приемлемую массу двигателя при довольно большом объеме — 179 кг (мотор ЗМЗ-406 объемом 2280 куб. см почти на десять кг тяжелее).

Из других особенностей нужно выделить широкое применение пластиковых деталей (крышка клапанов, впускной коллектор и другие), наличие двух чугунных балансирных валов, расположенных в нижней части двигателя, и ряд иных решений, снижающих вибрации и уровень шума силового агрегата. Также в целях борьбы с резонансными явлениями в моторе применен двухмассовый маховик, оборудованный демпфером крутильных колебаний. Эту же задачу решает и картер, изготовленный из двухслойной стали.

Привод валов ГРМ осуществляется посредством зубчатого ремня. Привод балансирных валов — с помощью цепи. Также двигатель рассчитан на установку насоса ГУР и компрессора кондиционера.

Работа двигателя обеспечивается электронным блоком управления. При поставке мотора на ГАЗ его оригинальный ЭБУ перепрограммировался для достижения характеристик, оптимальных для эксплуатации в России. Также двигатель подвергся и ряду иных изменений под российские условия, в том числе в нем был установлен «ГАЗовский» топливный фильтр (хотя воздушный фильтр остался оригинальным) и иные компоненты отечественного производства.

Интересно отметить, что, несмотря на свое американское происхождение, двигатель по современным меркам уже нельзя назвать экологически безопасным — он изначально удовлетворял требованиям экологических норм «Евро-2», а позднее, с применением каталитического нейтрализатора и некоторых иных доработок, был «подогнан» под требования «Евро-3». Сегодня такие моторы устанавливаются разве только на некоторых тракторах да дорожной технике.

Рассмотрим одну из наиболее ответственных деталей двигателя Chrysler 2.4L EDZ — коленчатый вал, его особенности и связанные с ним проблемы.

Коленчатый вал 2,4-литрового двигателя Chrysler

Двигатель Chrysler 2.4L EDZ оснащается сложным коленчатым валом, конструкция которого обусловлена как особенностями системы впрыска топлива, так и теми мерами, которые приняты для снижения вибраций и резонансных явлений. Конструкция коленвала традиционна: он состоит из четырех шатунных и пяти коренных шеек, которые соединены между собой щеками.

Коренные шейки расположены на одной (центральной) оси, также на одной оси находятся шатунные шейки 1-го и 4-го цилиндров и шатунные шейки 2-го и 3-го цилиндров, их оси расположены под углом 180° друг относительно друга. То есть конструктивно это стандартный коленвал обычного четырехцилиндрового двигателя.

Однако вал имеет и ряд особенностей. Во-первых, его щеки с противоположных от шеек сторон имеют расширения, играющие роль противовесов (всего восемь штук) — такое решение обеспечивает балансировку вала, компенсируя массу шатуна. Во-вторых, во всех шатунных шейках имеются масляные грязеуловители, закрытые пробками — они обеспечивают очистку масла от механических примесей под действием центробежных сил. В-третьих, все шейки упрочнены галтелями, что положительно влияет на прочность вала.

Со стороны фланца, на который монтируется маховик, вал имеет демпфер (диск с квадратными зубцами и выемками), необходимый для работы датчика положения коленчатого вала (ДПКВ). С обратной стороны (у хвостовика) монтируется звездочка привода агрегатов двигателя.

Демпфер и звездочка — съемные, при необходимости они могут быть демонтированы и заменены.

Коленчатые валы для двигателя Chrysler 2.4L EDZ производятся американской компанией Mopar, которая является подразделением Chrysler Group LLC. Оригинальные коленвалы имеют каталожный номер 4781643AA.

Неисправности коленчатого вала двигателей Chrysler

Конструктивно коленвал двигателя «Крайслер» мало отличается от других валов, поэтому в нем возникают те же неисправности, что характерны для коленчатых валов в целом.

Наиболее часто приходится сталкиваться с износом шатунных и коренных шеек — в этом случае производится шлифовка шеек (в ходе которой устраняются глубокие борозды и восстанавливается геометрия шеек), а для компенсации уменьшения диаметра используются вкладыши того или иного ремонтного размера. Допустимое уменьшение диаметра шеек при шлифовке — 0,305 мм. При достижении максимально возможного ремонтного размера, а также при появлении трещин и иных поломок, коленвал необходимо полностью заменить.

Также зачастую возникают проблемы, вызванные износом деталей, контактирующих с коленчатым валом. В частности, интенсивному износу подвергаются упорные полукольца, в результате которого увеличивается осевое смещение вала (осевой люфт). Осевое смещение также возрастает вследствие износа упорных поверхностей на коленчатом валу (упорный подшипник располагается на третьей коренной шейке, в центре вала). При чрезмерном износе упорных поверхностей производится замена коленчатого вала.

Важно отметить, что наиболее остро проблема осевого смещения коленчатого вала стоит для двигателей Chrysler 2.4L EDZ, выпущенных примерно до середины 2007 года. Дело в том, что двигатель был рассчитан на совместную работу с АКПП, а при работе с МКПП вал испытывал постоянные осевые удары и смещения, которые приводят к его интенсивному износу. В результате, ресурс коленвала без регулярной проверки и корректировки осевого смещения составлял менее 100 тысяч км пробега, что для данной детали слишком мало.

В двигателях, ставившихся на «Волгу» с середины 2007 до 2009 года, такой проблемы нет — их коленчатые валы обладают значительным ресурсом и не доставляют проблем автовладельцу.

В целом, двигатели «Крайслер» и их коленчатые валы обладают высокой надежностью и приемлемой ремонтопригодностью, поэтому оборудованные ими автомобили ГАЗ-31105 «Волга» еще долго будут занимать свое место на российских дорогах.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31. 08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Как создавали знаменитый ГАЗ-21 «Волга»

Совсем недавно глава группы ГАЗ Зигфрид Вольф заявил, что компания может возобновить производство автомобилей под маркой «Волга». В 62-летнюю годовщину проведения первых испытаний ГАЗ-21 «Волга», которые прошли 3 мая 1955 года, «Газета.Ru» вспоминает, как придумывали и разрабатывали культовый советский автомобиль.

«Победа» породила «Волгу»

Первой предпосылкой к созданию ГАЗ-21 стали технические недоработки его предшественника — первого советского послевоенного автомобиля «Победа». Именно из-за ненадежности ГАЗ-20М в советской автомобильной отрасли задумались о создании новой легковой модели.

Первые попытки обновить «Победу» в 1948 году предприняли в Научно-исследовательском автомобильном институте (НАМИ). Однако разработать пригодный для отечественных реалий автомобиль там так и не удалось — после выпуска первых двух образцов проект свернули. Однако наработки НАМИ все же пошли в дело, и уже в 1951 году на ГАЗе началась разработка автомобиля среднего класса нового поколения под кодовым наименованием М-21 «Победа-II».

Примечательно, что первое время независимую разработку своих версий автомобиля вели сразу два художника — зарубежный дизайнер Джон Уильямс и отечественный специалист Лев Еремеев. Уильямс создавал машину в аэрокосмическом стиле, который в те годы был так популярен на Западе.

По его задумке, автомобиль должен был быть оснащен кузовом типа «фастбэк», который бы плавно переходил от крыши к багажнику. В итоге вариант Уильямса оказался слишком экстравагантным для простого советского человека, поэтому предпочтение отдали проекту Еремеева.

close

100%

К разработке предъявлялись самые высокие требования — новый автомобиль должен был стать не только современным, комфортабельным и скоростным, но и способным преодолевать не самые качественные трассы, которых в Советском Союзе было большинство. Конструкторы с пониманием отнеслись к указаниям заказчиков и планировали сделать новый автомобиль действительно передовым. В частности, он должен был получить подвесные педали, встроенный радиоприемник и даже автоматическую коробку передач — по тем временам это было действительно грандиозно.

Для изучения устройства «автомата» Горьковский автозавод в 1954 году закупил несколько иностранных автомобилей, среди которых был Ford Mainline. Бытует мнение, что именно он стал прототипом «Волги». Так это или нет, доподлинно неизвестно, однако внешне автомобили действительно имеют удивительное сходство.

close

100%

Первый образец «Волги» изготовили в 1954 году, затем конструкторы собрали еще два тестовых автомобиля, причем все они отличались друг от друга по целому ряду характеристик.

3 мая 1955 года все три машины, вишнево-красная, синяя и белая, отправились на первые испытания.

Во время заезда советские седаны успешно выдержали все подготовленные для них задачи и показали себя более динамичными и экономичными, чем «Победа», которую они и должны были заменить. Превзошла «Волга» и многие зарубежные аналоги, которые специально для сравнения также пригнали на испытания.

Звезда на радиаторе и гнев полководца

Отдельно стоит отметить дизайн нового советского автомобиля. К художникам, как и к конструкторам, предъявили жесткие требования: «Волга» должна была стать своеобразным символом советского автомобилестроения, так что красив автомобиль должен был быть не только внутри, но и снаружи.

«Волга» создавалась в рамках советских традиций, но с оглядкой на типичную североамериканскую автомобильную стилистику. В итоге легковушка получила широкое лобовое стекло, акцентированные передние крылья и укороченный багажник.

close

100%

Интересная история связана с облицовкой радиатора советской легковушки. Изначально Еремеев задумывал сделать радиатор в виде горизонтального бруса, в центре которого должен был размещаться круглый медальон с большой пятиконечной звездой. Однако впоследствии звезду убрали и оснастили «Волгу» радиаторной решеткой в виде хромированного металлического листа с несколькими вертикальными прорезями.

По легенде, однако, такое оформление во время осмотра машины в Кремле не понравилось занимавшему тогда пост министра обороны полководцу Георгию Жукову. Переднюю часть автомобиля он посчитал слишком «хищной».

По другой версии, радиатор не понравился председателю Совета министров СССР Николаю Булганину. Так или иначе, радиаторную решетку перед выпуском автомобиля в серийное производство все-таки заменили — за очень короткое время Еремеев воссоздал первоначальный вариант, и первые модели «Волги» получили радиатор со звездой.

«Волга» нашла свою серию

Первые серийные «Волги» вышли с конвейера Горьковского завода 10 октября 1956 года. Тогда автомобили оснащали старыми двигателями, которые раньше ставили еще под капот «Победы». Однако вопрос модернизации мотора сильно волновал конструкторов, поэтому во второй серии автомобиль получил новое «сердце».

close

100%

Кроме того, «Волгу» оснастили системой центральной смазки, которая состояла из большого количества трубок, подводящих масло к передней подвеске и рулевым тягам автомобиля. Подкачивать масло в систему водитель мог с помощью специальной педали. Другие более мелкие недоработки были выявлены уже в ходе активной эксплуатации машины простыми водителями и профессиональными шоферами.

В народе «Волга» получила большую популярность — вскоре после начала серийного производства по улицам всех советских городов поехали новые автомобили. Эту легковушку за ее надежность и комфортабельность до сих пор считают одним из лучших автомобилей, созданных в СССР.

ГАЗ-21 оказался настолько удобным, что вскоре за первой серией появились модели второй и третий серий. Всего за 14 лет выпуска с конвейера сошло порядка 600 тыс. автомобилей ГАЗ-21, последние из них покинули завод 15 июля 1970 года. Примечательно, что автолюбители высоко ценят ГАЗ-21 и сегодня — раритетные «Волги» являются гордостью многих коллекционеров. Две такие модели находятся в личной собственности президента России Владимира Путина.

О ГАЗ-24 «Волга» | Автоклассика

ГАЗ-24 «Волга» — это автомобиль среднего класса, рассчитанный на широкий круг потребителей. Серийно выпускался на заводе имени Молотова с 1970 по 1978 год

Знаменитый ГАЗ-21 долгие годы находился на пике популярности и благодаря ряду нововведений опередил многих своих конкурентов. Но ближе к 60-м годам ХХ века этот автомобиль уже выглядел несколько устаревшим и поэтому перед конструкторами Горьковского завода была поставлена ​​задача заняться поиском новых решений и разработкой новой » Волга».

Немного истории

Первые работы по созданию ГАЗ-24 были начаты в 1961 году, которые взял на себя главный конструктор Горьковского завода Александр Невзоров. Дизайнеры Н. Киреев и Л. Циколенко разрабатывали внешний вид. С самого начала не было прорисовано четкой закономерности, поэтому одновременно разрабатывались несколько вариантов нового ГАЗ, каждый из которых изготавливался под разные двигатели. Решили использовать не только четырехцилиндровый 2,5-литровый двигатель (кстати, от предшественника ГАЗ-21) и восьмицилиндровый V-образный 3-литровый, но и восьмицилиндровый и четырехцилиндровый объемом 5,53 литра. дизель (скорее всего — только для импорта).

исследование серийного образца «Волги», 1959-60 годы

Всего через 4 года были окончательно разработаны как внешний вид, так и технические характеристики нового автомобиля. В такой достаточно серьезной модернизации положительную роль сыграло то, что именно в этот момент сам завод также переживал серьезную модернизацию и получил много современного оборудования. Это позволило реализовать все задуманное без особых трудностей.

Американские аналоги — AMC Rambler (вверху) и Mercedes-Benz W111 (внизу)

Как и предыдущие модели ГАЗа, новая Волга создавалась с учетом интересов американского автопрома. Мы это видим не только по «начинке», но и по внешнему виду. ГАЗ-24 особо не отличался и для Европы (как и для СССР) это был заслуженный «середнячок». Единственное, чем может похвастаться отечественная модель, так это тем, что многое оборудование, которое предлагалось для импортных автомобилей в качестве опции, входило в ГАЗ-24 в стандартной комплектации, и поэтому ГАЗ-24 удовлетворял потребности требовательные покупатели. Справиться с дизайном кузова строителям, пытавшимся создать современный автомобиль, было непросто, никто не хотел копировать чужой. В итоге на «окончательный» вердикт было представлено около шести полноразмерных серийных прототипов (с круглыми и прямоугольными фарами).



В середине 1967 года конструкторы официально объявили о предстоящем выпуске совершенно нового ГАЗ, и зимой 1968 года эта «Волга» красовалась на автосалоне в Киеве, проходившем на ВДНХ (Выставка достижений народного хозяйства). За этот год было выпущено 32 прототипа, собранных по обходной технологии. Через год эта цифра выросла до 215 автомобилей. Но официальной датой выпуска ГАЗ-24 было 15 июля 1970 года, и причина этого очень проста — в этот день в Советском Союзе отмечалось столетие Владимира Ленина, и было решено связать этот автомобиль с именем великий лидер.

Рисунок из журнала «За рулем», 1968 год

Конструкторские решения обновленной «Волги»

В целом внешний вид автомобиля был характерен для того времени и был очень похож на американские модели, хотя светотехника была близка к европейский. Линии кузова выглядят довольно строго, его панели просты и лаконичны, а стекла не имеют такого изгиба, как у более ранних моделей, они лишь дополняют ту самую «строгость». Крыша имела закругленные углы и острые края, определяющие ее профиль. Стекла задней и передней дверей были прорезаны наискосок по углам, служившим окнами. Кстати, через некоторое время эту «функцию» позаимствовали некоторые зарубежные конструкторы. Но были и элементы, которые сильно индивидуализировали ГАЗ-24 от остальных машин, например: задняя стойка, украшенная хромированными накладками, штампованный воздухосборник на капоте и дефлекторы. Кстати, довольно интересно выглядели «плавники» на задних крыльях и выступающие ребра жесткости на передних крыльях (особой роли они не выполняли, но помогали водителю лучше чувствовать габариты автомобиля).

Панель управления автомобиля ГАЗ-24

Решетка радиатора имела V-образную форму, небольшой наклон вперед и своеобразный рисунок, называемый в народе «китовым усом». Горизонтальный молдинг располагался по всей ширине решетки радиатора. И габаритные огни, и поворотники имели классический европейский дизайн. Глядя на автомобиль сзади, в глаза бросаются вертикальные шестиугольные фонари, которые еще больше подчеркивают широкие габариты этой модели. Изначально фары устанавливались отдельно, но потом их перенесли на фары, упростив тем самым всю конструкцию. Схема работы огней была стандартной: красный — стоп-сигнал, белый — задний ход, оранжевый — поворотники.

У Волги было относительно немного предметов декора. Некоторые из них имели серебряное литье с острыми углами и эмблему «Волги» на передней и задней частях кузова. Дизайн дверных ручек с крупными удобными кнопками остался прежним. Бампер имел защитную резиновую накладку и крепился без использования дополнительных скрытых болтов. Номерной знак крепился на специальной откидной площадке под передним бампером. Кроме того, были предусмотрены два зеркала на крыльях и автоматически убирающаяся антенна (она находилась на правом крыле). Что касается цвета автомобиля, то были выбраны достаточно простые и ненавязчивые цвета. Для продажи на внутреннем рынке автомобили окрашивались в серо-голубой, белый, лимонный (для такси) или серый цвета. Все остальные цвета использовались либо на экспорт, либо раскрашивались по заказу высокопоставленных лиц. Иногда можно встретить двухцветные автомобили «Волга», но, как правило, это были импортные модели, уже перекрашенные за границей.

Интерьер базового автомобиля ГАЗ-24

Что касается салона ГАЗ-24, то он тоже был довольно простым и почти аскетичным. Скромная подкладка, минимум оборудования и приглушенные цвета не вызывали бурных эмоций, но и не были навязчивыми. Но многим он понравился, так как салон был достаточно просторным и широким, диваны (до 1977 года их ставили как сзади, так и спереди) были мягкими, удобными и имели подлокотники. Передняя панель была плоской, симметричной и минималистичной (отсутствовал даже тахометр), ее обшивка была выполнена из фактурного матового хрома, который позже был перетянут обшивкой «под дерево». Еще одним интересным фактом было наличие ленточного спидометра, где скорость отображалась с помощью прокрутки красной ленты с цифрами слева направо. Руль и все ручки были выполнены из черного прочного пластика, но последние имели дополнительные белые декоративные вставки (которые через некоторое время были заменены черными).

Вообще-то все приборы управления были «американского типа», а потому несколько непривычные для советского населения. Например, кнопка переключения ближнего и дальнего света, а также педаль акселератора находились на полу, а «ручник» находился под приборной панелью. Все остальные кнопки и переключатели (фары, подогрев, омыватели, «лоток»…) располагались горизонтально в ряд, как справа, так и слева от руля. Цвет диванов гармонично сочетался с цветом обшивки дверей (до 1977 это была комбинация ворсовой ткани и винила, причем использовались исключительно красные, серые или коричневые цвета). Иногда можно было найти велюровую или плюшевую отделку обивки, но делались они исключительно по заказам высокопоставленных лиц. Все модификации ГАЗ-24 имели трехдиапазонный приемник, который принимал волны разной длины (короткие, средние и длинные), а некоторые модели были дополнены коротковолновым удлинителем под основную радиостанцию. Экспортные образцы были оснащены приемником, принимающим FM-диапазон и имеющим только английские обозначения.

Общие характеристики и технические особенности ГАЗ-24

Двигатель ГАЗ-24

Новая «Волга», как и ее предшественница, была заднеприводной, но сама база стала на 10 см выше, что позволило взять диван из-под задних колес сделал его шире. Несущий кузов автомобиля имел сварную мотораму и отличался такой компоновкой, которая гарантировала хорошую унификацию к любому его типу (универсалу, такси, седану и т.п.). По сравнению с ГАЗ-21 24-я модель стала аж на 13 см ниже и, соответственно, не соответствовала ГОСТам (передний неучтенный участок был на 1,5 см длиннее допустимого). Но это решение сыграло положительную роль в управляемости на высокой скорости, а также в комфорте сидящих в нем пассажиров, ведь машину гораздо меньше «трясло» при езде по бездорожью. За счет уменьшения длины корпуса и увеличения момента поворота передних колес была улучшена маневренность машины.

первый эскиз багажника ГАЗ-24

Четырехцилиндровый двигатель имел достаточно простую и типичную для тех времен конструкцию — восемь приводных клапанов располагались в головке блока цилиндров (2 шт.) с помощью длинных шлангов и рокер. Сам блок цилиндров, поршни, головка блока цилиндров и впускной коллектор были изготовлены из легких алюминиевых сплавов. Поскольку патроны были сменными (их называли «мокрыми»), ремонт двигателя стал намного проще. Одной из особенностей двигателя «Волги» было то, что он был менее форсирован, что в свою очередь положительно сказывалось на тяговой силе автомобиля, особенно на малых скоростях или при использовании любых смазывающих веществ. ГАЗ-24 разгонялся до 100 км/ч всего за 19секунд, и, таким образом, максимальная скорость составила 145 км. Да, показатели были не самые лучшие, но для 70-х были приемлемыми.

компоновочная схема автомобиля ГАЗ-24

Кстати, одним из важных нововведений стала синхронизированная коробка передач, тормозная система с раздельными приводами и самоубирающимися цилиндрами, полнопоточный масляный фильтр, амортизаторы телескопического типа, а также — Заднеприводной стояночный тормоз. Карданная передача Волги была двухшарнирной, а задний мост имел разъемный картер, аналогичный картерам фирмы Timken. Задний мост ГАЗ-24 был заметно легче, гипоиднее и имел разъемный картер. Шасси отличалось своей простотой и консервативностью, но при этом обеспечивало долговечность всех деталей. Поворотный передний мост был кованым, имел очень прочную поперечину и рычаги. Рессорная подвеска задней подвески имела телескопические амортизаторы, а удлиненные несимметричные листовые рессоры имели более широкие листы, что улучшало как саму подвеску, так и поперечную устойчивость автомобиля. Рулевое колесо имело задние тяги, шарниры которых были снабжены вставками из пластмассы. Сам руль имел две спицы, а ступица была немного утоплена. Колодочные барабанные тормоза имели гидравлический привод и автоматическую регулировку зазора. Диаметр барабана составлял 11 дюймов, что обеспечивало отличную динамику тормозов вкупе с мощностью двигателя и возможностью двигаться на достаточно высоких скоростях.

Кроме того, ноу-хау советского автопрома был гидро-безвоздушный усилитель который, по сути, являлся полной копией узла Girling Power Stop и современной функцией обогрева салона с обдувом не только переднего, но и заднего стекла также. Хотя новая «Волга» приобрела вполне эргономичную и современную компоновку, следует обратить внимание на несколько ее недостатков. Во-первых, это несоответствие пропорций и углов заниженной крыши дверному проему, что несколько затрудняет посадку в машину. Во-вторых, это неудобный багажник с чрезмерной погрузочной высотой и затрудненным доступом к его передней стенке. Хотя сам багажник может похвастаться более удобным и надежным замком.

Технические характеристики ГАЗ-24

900 63 Тип топлива 9006 7

Год выпуска	1959-1978
Кузов	цельнометаллический кузов седан
Вместимость	до 4 пассажиров, водитель, 50 кг груза багаж
Двигатель	Карбюраторный двигатель, 4-цилиндровый 24-D
Объем двигателя	2445 см. 3
Диаметр цилиндра	92 см
Степень сжатия	8,2
Максимальная мощность	69,9 кВт / 95 л.с.
RON 93
Средний расход топлива	10- 13 л/100 км
Максимальная скорость	145 км/ч
Время разгона до 100 км/ч	19 секунд
Сцепление	Сухое, однодисковое, с гидравлическим приводом
Трансмиссия	4-ступенчатая, с синхронизаторами
Подвеска передняя/задняя	независимая/рессорная
Амортизаторы	Телескопические амортизаторы, гидравлические двухстороннего действия
Карбюратор	2-х камерный с падающим потоком
Рулевой конус	3-х роликовый с реечным передаточным числом 19,1
Рулевой вал	Оборудован разборной муфтой рулевого вала и противоугонным устройством (блокировщиком)
Тормозная система	Тормозная система барабанного типа с гидроприводом и индикатором выхода из строя одного из контуров
Батарея	6СТ-60-ЭМ

Производство и экспорт

Историю производства этого автомобиля можно разделить на три этапа, хотя на самом деле он состоит из двух. «Третья серия» подверглась очень серьезной модернизации и получила индекс ГАЗ-24-10, поэтому к самому ГАЗ-24 не относится, считается отдельной моделью.

Волга выпуска «первой серии», в период с 1968 по 1977 год

В первые годы «Волги» выпускались небольшими партиями и каждая из них имела свои отличия. Конструкторам постоянно приходилось тестировать машины, исправлять ошибки, использовать те или иные наработки и улучшать машину. В первую очередь нужно было закрепить задние зеркала, что на практике было неудобно. В результате левое зеркало было перенесено на водительскую дверь, а правое полностью исключено. Кроме того, были установлены надежный замок ствола и пружины, а из-за неточности показаний ленточный спидометр был заменен на обычный — стрелочный. Кстати, спустя несколько лет конструкторы решили установить задние габаритные огни, которые всегда зажигались при открытии пассажирской двери.





«Вторая жизнь» автомобиля началась в 1977 году, когда была проведена модернизация не только технической стороны, но и его внешнего вида. Бамперы получили своеобразные «клыки», которые подчеркивали строгость и агрессивность, а также – противотуманные фары. Задние фонари дополнительно оснащались фарами. Все металлические детали салона обтягивались мягкой тканью или кожзаменителем. Это сделало интерьер более комфортным, уютным и безопасным. Заботясь о пассажирах, конструкторы установили ремни безопасности, хотя от рук пришлось отказаться.

Интерьер экспортной праворульной «Волги»

Советская «Волга» была очень популярна во многих странах Европы и даже в тех, которые считались более развитыми в автомобильном отношении. Ежегодно ввозились тысячи советских автомобилей в собранном виде и в виде SKD (комплекты для дальнейшей сборки). Стоит отметить, что самой популярной была модель с экономичным дизельным двигателем, а зарубежные дилеры часто меняли дизайн салона или цветовое решение ГАЗ-24.

Основные модификации двадцать четвертой «Волги»

ГАЗ-24-01 – такси с маркированным кузовом седан, с дефорсированным двигателем ЗМЗ-24-01, таксометр, зеленый свет (бесплатно)

такси седан модель 24 -01

Пятидверный универсал ГАЗ 24-02

ГАЗ-24-03 – скорая помощь



ГАЗ-24-04 – такси седан.





ГАЗ-24-24 – лимитированный автомобиль для спецслужб с усовершенствованным двигателем, повышенной скоростью движения (до 170 км/ч) и усиленным кузовом. Это было широко известно как «догонялки».

Модель ГАЗ-24-24, предназначенная для спецслужб («догонялки»)

ГАЗ-24-95 — ограниченная серия с полным приводом и отсутствием рамы. Всего было выпущено всего 5 экземпляров, один из которых достался Брежневу, а другие — высокопоставленным военным, милиции и в обкомы.

Газ 2495 восстановлен Автоклассикой.



Интересные факты и памятные события

Волга часто использовалась на советских соревнованиях и была одним из самых сильных участников. Его водители имели репутацию агрессивных и просто безбашенных гонщиков, каждая гонка часто заканчивалась серьезными травмами. Кстати, ГАЗ-24 постоянно принимал участие в различных гонках вплоть до 2000-х годов

В 1976 году завод «Радон» (а затем к нему присоединился завод «Агат») освоил серийный выпуск сувенирной игрушки ГАЗ-24 в масштабе 1:43. Первыми их купили только читатели журнала «Автолегенды СССР» №9, куда игрушки были приложены в подарок.

Игрушка ГАЗ-24, которая была приложена к журналу «Автолегенды СССР». #9

Британская группа «Depeche Mode», снимавшая клип «Stripped» в 1986 году, во многих кадрах использовала черную «Волгу», которую в народе любили называть «баржей» (freighter

ГАЗ-24 Кабриолет был довольно редким, который выпускался даже не Горьковским заводом, а Бронницким заводом только перед большими военными парадами.

Редкий экземпляр Волги Кабриолет, представленный в одном из музеев

Этот автомобиль также прославился в фильмах «Служебное дело» и «Люди и манекены», а также в сериале «Чернобыльская зона отчуждение»

«Волга» в одном из эпизодов фильма «Служебные дела»
