Схема зарядного устройства для автомобильного аккумулятора

---

Схема зарядного устройства аккумулятора, которую запросто можно спаять собственными руками не прилагая больших усилий и из доступны по цене деталей. Нередко возникают ситуации, при которых требуется срочная зарядка подсевшего аккумулятора, иногда сразу даже не понятно, почему АКБ отказал.

Как я неоднократно повторял в некоторых статьях, основным критерием для безопасной зарядки аккумулятора является поддержание максимального входного напряжения немного ниже параметров полного заряда аккумулятора и поддержание тока на уровне, который не вызывает нагревания аккумулятора.

Ну, а что же все-таки приводит к возникновению проблем с аккумуляторной батареей, во время ее эксплуатации? Ниже подобраны наиболее часто встречающиеся причины, из-за которых появляются неприятности.

Так например следующее:

1. Использование аккумулятора, который полностью выработал свой ресурс, следовательно он не может держать накопленный заряд.
2. Редкие выезды машины. Продолжительное бездействие автомобиля, в особенности в холодное время года, может привести к произвольному разряду батареи.
3. Автомобиль эксплуатируется в режиме частого стоп-старта с интенсивным глушением и запуском двигателя. В этом случае, у генератора просто нет времени сделать подзарядку АКБ.
4. Использование дополнительных энергоемких приборов, создающих большую нагрузку на аккумулятор. Очень часто приводит к увеличению тока произвольной разрядки во время старта двигателя.
5. Очень низкая температура окружающей среды способствует быстрому саморазряду.
6. Проблемы с топливной системой влечет к появлению большой нагрузке: мотор заводится не так быстро, долговременный запуск.
7. Есть проблемы с генератором либо не исправно устройство для регулировки напряжения, нет возможности корректно зарядить батарею. К этому траблу можно отнести высокую изношенность проводов питания и слабый контакт в силовом тракте заряда
8. И напоследок, возможно вы не выключили основной свет, габаритные огни либо магнитолу в салоне. Чтобы аккумулятор полностью разрядился в течении ночи, вполне хватит оставить чуть приоткрытую дверь салона.

Каждый из упомянутых вариантов проблем может сыграть с вами злую шутку: вы собрались срочно выезжать, а стартер вообще не проворачивается, так как батарея оказалась разряженной. Такую ситуацию можно выправить, только с помощью дополнительного оборудования, либо «прикурить» от кого-то, либо воспользоваться зарядным устройством.

Ниже представлена принципиальная схема зарядного устройства, простой и понятной цепи 12v. Этот вариант устройства может использоваться для зарядки всех типов аккумуляторных батарей 12v, включая автомобильные. Кроме этого, там еще 3 схемы зарядного устройства аккумулятора для автомобиля, которые немного посложнее будут. Но все они неоднократно проверены на практике и показали себя как надежные. Можно взять любую из них и она будет четко работать.

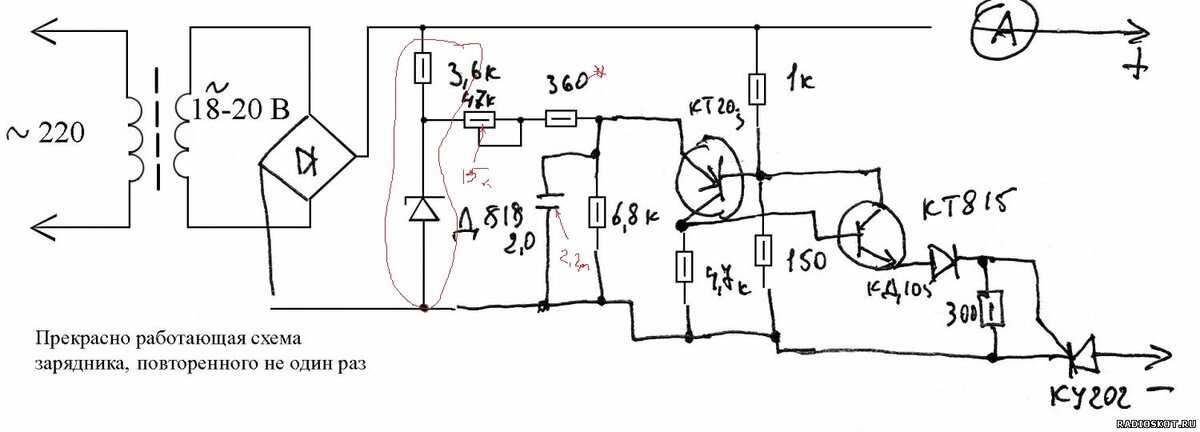

Легкая схема зарядного устройства на 12v.

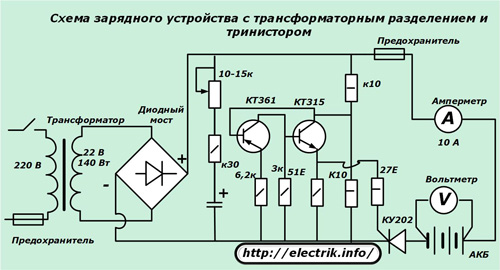

Зарядное устройство с функцией регулировки тока в процессе зарядки.

Контроль тока от 0 до 10А выполняется путем задержки включения тринистора.

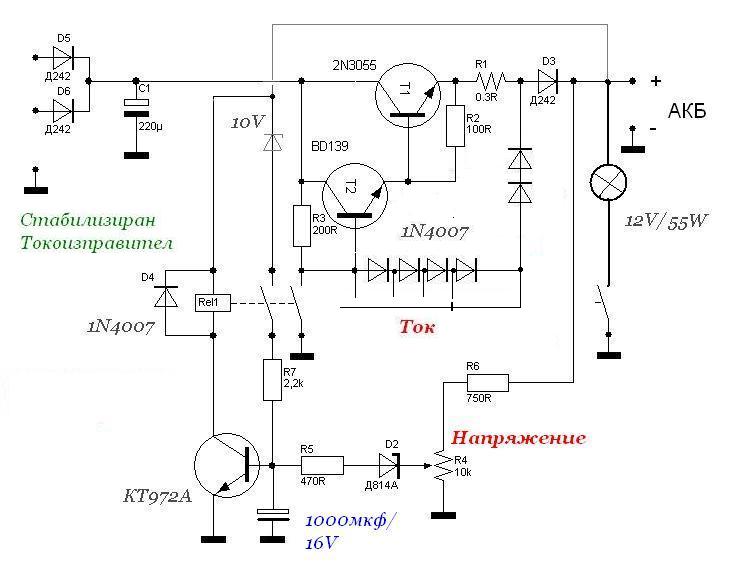

Схема зарядного устройства для аккумулятора с автоматическим отключением по завершению зарядки.

Конструкция устройства, обеспечивающего зарядку аккумуляторных батарей емкостью 45А.

Умное зарядное устройство, сигнализирующее о не корректном подключении.

Практически каждая схема автомобильного зарядного устройства очень похожи друг на друга и состоят из типовых элементов:

• Источник питания.
• Токовый стабилизатор.
• Токовый регулятор заряда, в зависимости от конструкции, может быть автоматическим.
• Светодиодный индикатор либо амперметр, отображающий процесс заряда аккумулятора.

Схема простого зарядного устройства

Чтобы вычислить необходимые параметры для заряда, нужно воспользоваться легкой формулой: емкость аккумуляторной батареи, нужно разделить на 10. Напряжение, необходимое для зарядки автомобильного аккумулятора 12v должно быть, примерно 14. 3v.

Схема классического ЗУ выполненного на резисторе

Источник питания собирается на основе трансформатора с двумя обмотками и диодного моста. Нужное выходное напряжение на вторичной обмотке определяется количеством витков провода на ней. Выпрямительный узел состоит обычно из диодного моста и стабилизатора напряжения в данной схеме он не задействован. Настройка тока заряда выполняется проволочным реостатом.

Важно знать! Любые подстроечные резисторы, даже на керамической основе, не способны выдержать такой ток нагрузки.

Реостат, изготовленный из нихромовой проволоки нужен для снижения температурной составляющей, которая выделяется на реостате в виде тепла.

Конечно же, КПД этого устройства довольно низкий, а возможности входящих в него компонентов очень незначительны (в частности реостата). Однако, схема есть, к тому же полностью пригодна к работе. Для экстренной зарядки, в случае отсутствия на данный момент необходимого устройства, спаять эту схему по быстрому не составит никаких проблем. Но также имеется и ограничение, которое предусматривает максимальный ток для такой конструкции, в пределах 5А. Таким образом, зарядку можно выполнять аккумулятора емкостью не более 45 Ач.

Гасящий конденсатор в цепи первичной обмотки трансформатора

Регулировать ток зарядки можно с помощью неполярного конденсатора, включенного в разрыв цепи первичной обмотки трансформатора. Конструкция выполнена на таких же компонентах, которые описывались выше, это — источник питания, регулятор, светодиод. Если у вас цель создать схему зарядного устройства под определенный тип батареи, в таком случае светодиодный индикатор не потребуется.

Если немного модернизировать конструкцию, и включить в схему дополнительный компонент – контроль заряда в автоматическом режиме, а затем изготовить коммутирующий блок конденсаторов, то в итоге получится зарядное устройство профессионального класса, но не сложным в изготовлении.

Схема контролирующая процесс заряда и отключения в автоматическом режиме, хорошо известна и уже много лет остается популярной. Вся технологическая цепочка хорошо освоена, одна из таких конструкций представлена на общей схеме. Граничное значение срабатывания настраивается подстроечным резистором R4. Как только напряжение на аккумуляторе достигает заданного резистором уровня, нагрузка отключается с помощью реле К2, при этом индикатор, роль которого выполняет амперметр, прекращает отображать ток заряда.

Отличительная особенность зарядного устройства, это встроенная конденсаторная батарея. Специфичность конструкций с гасящим конденсатором заключается в том, что есть возможность при изменении емкости (добавляя или уменьшая элементы), вы сможете выполнять регулировку тока на выходе. Например: для регулировки тока заряда в пределах 1-15А с величиной шага в 1 ампер, нужно установить четыре конденсатора для тока: 1А, 2А, 4А и 8А, и соединять их выключателями в разных вариациях.

И, что главное — нет при этом никакого побочного нагревания, ну конечно кроме выпрямительных диодов, что касается КПД зарядного устройства, то он действительно высокий.

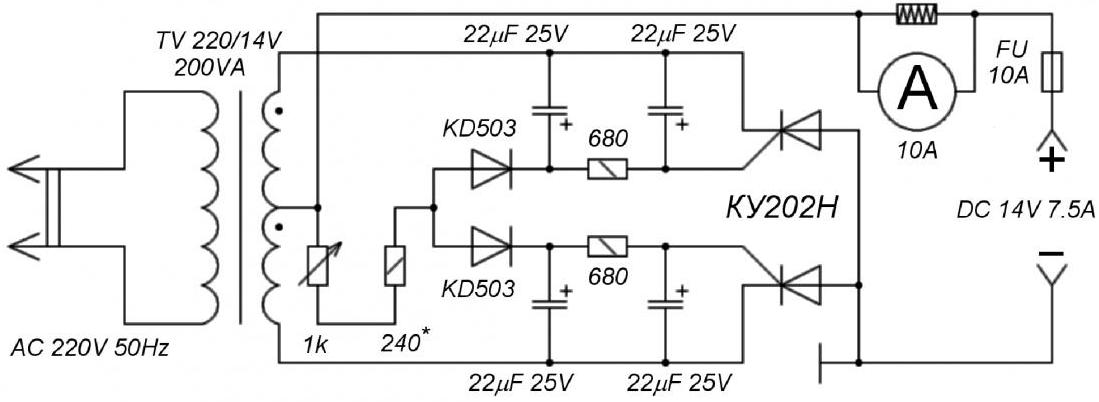

Схема зарядного устройства для аккумулятора на триодном тиристоре

Если у вас есть навыки работы с паяльником, то ничего не будет сложного самостоятельно изготовить автомобильный прибор с функцией плавного регулирования зарядного. Но в этом устройстве уже не будет слабого звена, которое имеется в схемах на резисторе.

Функцию регулятора в этой схеме выполняет электронный переключатель собранный на тиристоре, вместо массивного реостата. Вся подключенная нагрузка проходит через этот тиристор. представленная здесь схема запланирована на силу тока в пределах 10 А, а это значит, что можно заряжать аккумулятор без перегрузок до 90 Ач.

Настройка переключающего транзистора VT1, осуществляемая подстроечным резистором R5, гарантирует вам корректное и предельно точное управлением триодным тиристором VS1.

Схема отличается надежностью, простотой сборки и легко настраивается. Тем не менее нужно знать, что эта конструкция требует наличие в схеме трансформатора с выходной мощностью в три раза большей, чем номинальное значение тока, необходимого для заряда.

Проще говоря, нужен максимальный ток 10 А, трансформатор должен работать без проблем при обеспечении выходной мощности 400-550 Вт. Здесь также нужно отметить, что такая конструкция зарядного устройства, учитывая ее большие габариты, больше подходит для стационарной установки, например: в гараже.

Схема зарядного устройства автомобильного АКБ на основе импульсного источника питания

Зарядник такого типа, отличается от выше перечисленных тем, что существенно меньше нагревается при работе, способен выдавать большую мощность, обладает приличным КПД. Кроме этого у него относительно маленькие размеры и вес, что очень удобно иметь его всегда в машине — умещается даже в бардачке. Единственный недостаток такого прибора — технологически сложный в сборке.

Как самостоятельно собрать импульсное зарядное устройство.

до 10 А, своими руками, ЗУ для АКБ из трансформатора

Автор Акум Эксперт На чтение 12 мин Просмотров 63. 4к. Опубликовано 18.01.2021 Обновлено 09.10.2022

Практически каждый автолюбитель рано или поздно сталкивается с необходимостью подзарядки аккумуляторной батареи стационарным зарядным устройством (СЗУ). Причин тут множество – частые пуски, короткие поездки, длительные стоянки. Но для того чтобы батарея служила долго, она должна не только быть постоянно заряженной, но и правильно заряжаться. В этой статье мы рассмотрим несколько схем регуляторов зарядного тока. Ведь этот узел – неотъемлемая часть любого «правильного» СЗУ.

Содержание

1. Простые зарядные устройства с ручной регулировкой
2. Простой регулятор с балластными конденсаторами
3. С плавной регулировкой тока зарядки
4. С зарядкой ассиметричным током
5. Схемы регуляторов тока на микросхемах
6. Стабилизатор
7. Регулятор-стабилизатор
8. Регулятор тока и напряжения
9. Подведем итоги

Простые зарядные устройства с ручной регулировкой

Начнем с простых устройств, позволяющих вручную регулировать параметры зарядки. Поскольку большинство аккумуляторных батарей легковых автомобилей имеет емкость не более 100-120 Ач, зарядного устройства, обеспечивающего ток до 10 ампер, будет вполне достаточно.

Простой регулятор с балластными конденсаторами

Сделать такое зарядное устройство, не имеющее дефицитных деталей, сможет каждый, умеющий пользоваться мультиметром и держать в руках паяльник. Взглянем на схему, приведенную ниже.

Схема простого зарядного устройства с балластными конденсаторами

Устройство состоит из понижающего трансформатора Tr1, мощного выпрямителя, собранного на диодах VD1-VD4 и набора конденсаторов разной емкости С1-С4. Каждый из конденсаторов может включаться в цепь питания трансформатора при помощи отдельного выключателя S2-S4. Емкости конденсаторов подобраны так, что каждый последующий обеспечивает выходной ток ЗУ вдвое больший, чем предыдущий.

В зависимости от номинала и количества подключенных конденсаторов будет изменяться выходное напряжение, а значит, и зарядный ток. Комбинируя конденсаторы выключателями S2-S4, можно изменять зарядный ток от 1 до 15 А с шагом 1 А, что более чем достаточно для зарядки любой АКБ.

Напряжение на клеммах аккумуляторной батареи, подключенной к клеммам XS2, XS3, можно контролировать при помощи вольтметра PU1. Величину зарядного тока покажет амперметр PA1. Выключателем питания служит тумблер S1.

В конструкции можно использовать любой сетевой трансформатор (можно самодельный), обеспечивающий ток не менее 10 А при выходном напряжении 22-24 В. Диоды Д305 можно заменить на любые выпрямительные, рассчитанные на прямой ток не менее 10 А и выдерживающие обратное напряжение не ниже 40 В. Диоды выпрямительного моста необходимо установить на изолированные друг от друга радиаторы с площадью рассеяния не менее 100 см² каждый.

Важно! Если полупроводники будут устанавливаться на один общий радиатор, то это нужно делать через изолирующие слюдяные прокладки. При этом рассеиваемая площадь радиатора выбирается не менее 300 см² .

Конденсаторы C2-C4 – неполярные, бумажные, рассчитанные на рабочее напряжение не ниже 300 В. Подойдут, к примеру, МБГЧ, МБГО, КБГ-МН, МБМ, МБГП, которые широко использовались в качестве фазосдвигающих для асинхронных двигателей бытовой техники. На месте PU1 может работать любой вольтметр постоянного тока с пределом измерения 30 В. PA1 – амперметр с пределом измерения 20-30 А, в качестве которого удобно использовать любой микроамперметр с соответствующим шунтом.

С плавной регулировкой тока зарядки

Следующая схема сложнее, где в качестве регулирующего элемента использует тиристор. Преимущество данной конструкции – плавная регулировка выходного напряжения, а значит, и зарядного тока. Диапазон регулировки – 0-10 А. Принцип работы СЗУ – фазоимпульсное управление ключом (тиристором).

Схема импульсного зарядного устройства

Прибор состоит из силового трансформатора T1, выпрямительного моста, собранного на мощных диодах VD1-VD4, и схемы регулировки тока, собранной на транзисторах VT1, VT2 и тиристоре VS1. Переменное напряжение величиной 18-22 В поступает со вторичной обмотки силового трансформатора на выпрямительный мост. Выпрямленное, оно подается на схему регулировки. В начале полуволны начинает заряжать конденсатор С2. Скорость его зарядки можно плавно регулировать переменным резистором R1.

Как только конденсатор зарядится до определенной величины, откроется аналог однопереходного транзистора, собранный на элементах VT1, VT2. Конденсатор быстро разрядится через управляющий электрод тиристора, последний откроется и будет находиться в таком состоянии до окончания этой полуволны. При появлении следующей процесс повторится.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Таким образом, при каждой полуволне тиристор будет открываться с той или иной задержкой (зависит от времени заряда конденсатора С2), отсекая передний ее фронт. Чем большая часть полуволны будет отсечена, тем меньшее действующее напряжение будет приложено к клеммам аккумулятора, а значит, и зарядный ток будет ниже.

В качестве силового подойдет любой сетевой трансформатор с напряжением на вторичной обмотке 18-22 В при токе не менее 10 А. На месте VT1, кроме указанного, могут работать КТ361Б-КТ361Е, КТ502Г, КТ502В, КТ3107А, КТ501Ж-KT501K. Вместо КТ315А подойдут КТ315Б-Д, КТ3102А, КТ312Б,  КТ503В-Г, П307. В качестве С2 могут использоваться конденсаторы типа МБГП, К73-17, К42У-2, К73-16, К73-11 емкостью 0.47-1 мкФ. Вместо КД105Б подойдут КД105В, КД105Г или Д226 с любой буквой. Переменный резистор R1 типа СПО-1, СП-1, СПЗ-30а.

Амперметр PA1 – любой с током полного отклонения 10 А. Вместо мощных выпрямительных диодов Д245 подойдут любые из серий КД213, КД203, Д245, КД210, Д242, Д243, выдерживающие ток не менее 10 А и обратное напряжение на ниже 50 В. Их необходимо установить на радиаторы площадью не менее 100 см². Тиристор КУ202В можно заменить на КУ202Г-Е и даже на Т-160 или Т-250. Он тоже устанавливается на радиатор.

Полезно! Если выходное напряжение трансформатора несколько выше 22 В (скажем, 24-28 В), то можно использовать и его. Единственное, при этом необходимо номинал резистора R5 увеличить до 200 Ом.

С зарядкой ассиметричным током

Это зарядное устройство имеет предел регулировки тока от 0 до 10 А и производит зарядку ассиметричным током, при котором определенное время батарея заряжается, а остальную часть – разряжается током около 600 мА. Это существенно продлевает жизнь АКБ и предотвращает сульфатацию.

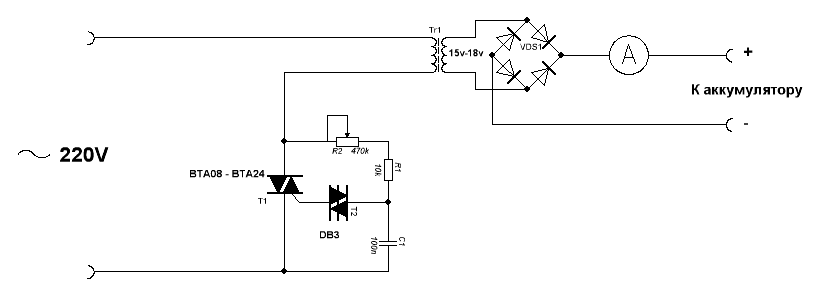

Схема СЗУ с зарядкой ассиметричным током

Здесь регулировка зарядного тока производится по высокому переменному напряжению при помощи симметричного тиристора (симистора). Принцип регулировки тот же, что и в предыдущей схеме, – фазоимпульсное управление. Но схема регулятора выглядит и работает несколько иначе.

В начале положительной полуволны зарядка конденсатора С2 происходит через резистор R3 и диод VD1 диодного моста VD1-VD4. Как только конденсатор зарядится до напряжения зажигания газоразрядной лампы HL1 (время зарядки зависит от положения движка переменного резистора R1), последняя зажжется. Конденсатор быстро разрядится через управляющий электрод симистора, и он откроется, подавая напряжение на сетевую обмотку понижающего трансформатора Т1.

В таком состоянии симистор будет находиться до окончания полупериода. При отрицательной полуволне конденсатор будет заряжаться через резистор R5 и диод VD2. При этом полярность напряжения будет противоположной предыдущей. Снова разряд в лампе, тиристор открывается, пропуская на обмотку уже отрицательную полуволну.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Любопытно! Резисторы R3 и R5 исполняют еще одну немаловажную роль. Они попеременно через диоды VD3 и VD4 шунтируют сетевую обмотку трансформатора. Это предотвращает закрывание симистора сразу после короткого открывающего импульса на время, пока ток в обмотке Т1, являющейся индуктивной нагрузкой, не установится выше тока удержания симмитричного тиристора.

Пониженное напряжение, величина которого зависит от положения движка R1, выпрямляется диодами VD5, VD6 и подается на клеммы аккумуляторной батареи, производя ее зарядку выбранным нами током. После закрытия симистора и до следующего его открытия батарея разряжается через нагрузочный резистор R6, обеспечивающий разрядный ток порядка 600 мА.

Зарядный ток можно контролировать при помощи амперметра PA1, прибор PV1 показывает напряжение на клеммах АКБ.

Важно! Устанавливая величину зарядного тока по амперметру, необходимо учитывать и ток (600 мА), протекающий через резистор R6. То есть, если мы установим на приборе 6 А, фактический зарядный ток, протекающий через АКБ, будет составлять 6 – 0.6 = 5.4 А.

О деталях. В качестве сетевого подойдет любой трансформатор соответствующей мощности (выдаваемый ток не менее 10 А) с выходным напряжением 20 В и отводом от середины. Если вторичная обмотка не имеет отвода от середины, то можно использовать выпрямитель, собранный по мостовой схеме. Диоды VD5, VD6 – любые мощные выпрямительные на ток не менее 10 А и обратное напряжение не ниже 40 В.

VD1-VD4 можно заменить на любые выпрямительные, выдерживающие ток не менее 200 мА и напряжение 300 В. Конденсаторы С1, С2 – пленочные или бумажные, неполярные. Симистор можно заменить на КУ208В. Амперметр PA1 имеет предел измерения 15-20 А, вольтметр PV1 – 20 В. Мощные выпрямительные диоды VD5, VD6 и симистор VS1 необходимо установить на радиаторы. При этом диоды можно установить на общий радиатор без изолирующих прокладок. Диоды VD1-VD4 в радиаторе не нуждаются.

Схемы регуляторов тока на микросхемах

Выше мы рассмотрели несколько схем зарядных устройств с ручной регулировкой. Основной их недостаток – отсутствие стабилизации. В процессе зарядки АКБ ток через нее уменьшается, а это значит, что придется постоянно контролировать и подстраивать этот параметр. Но построить стабилизированный источник питания ненамного сложнее. Для начала несколько схем регулятора тока для зарядного устройства со стабилизацией, которые можно использовать для построения стационарных ЗУ.

Стабилизатор

Эта схема позволяет заряжать шести- и двенадцативольтовые батареи током одной, заранее установленной стабильной величины до 10 ампер.

Стабилизатор тока для зарядного устройства

Сердцем узла является интегральный стабилизатор напряжения, включенный по схеме токовой стабилизации. Величина зарядного тока будет зависеть от номинала резистора R4, который можно рассчитать по формуле:

I = 1.2/R,

где:

• I – необходимый зарядный ток в А;
• R – номинал резистора R4 в Ом.

Поскольку сама по себе микросхема КР142ЕН12А маломощная, для обеспечения большей мощности используются  транзисторные ключи T1 и T2, включенные параллельно. Резисторы R1 и R2 – токовыравнивающие. Они компенсируют разброс параметров транзисторов.

Несмотря на токовыравнивающие резисторы желательно подбирать транзисторы с как можно более близкими коэффициентами передачи.

Резисторы R1, R2, R4 изготавливаются из отрезков обмоточного провода необходимой длины, которые для большей компактности свернуты в спираль. Транзисторы VT1 и VT2 можно установить на один общий радиатор без изолирующих прокладок. Площадь рассеяния радиатора – 300 см². Если на место R4 установить мощный реостат сопротивлением 0.8 Ом, то легко получить регулируемый стабилизатор.

Регулятор-стабилизатор

Эта схема является регулируемым стабилизатором и в отличие от предыдущей имеет более высокий КПД, поскольку рассеиваемая мощность на токозадающем резисторе намного меньше из-за его низкого сопротивления.

Схема регулятора-стабилизатора на операционном усилителе

Узел собран на операционном усилителе LM358 и полевом транзисторе IRFZ44. Регулировка зарядного тока производится при помощи переменного резистора R3. Резистор R5 является токозадающим.

При указанных на схеме номиналах R5 регулировка будет производиться в диапазоне 0 … 8 А. Если необходимы большие величины, то номинал резистора нужно уменьшить.

На месте T1 может работать транзистор STP55NF06, стабилитрон 1N4734A заменим на любой маломощный с напряжением стабилизации 5.6 В. Отечественные аналоги микросхемы LM358 – КР1401УД5, КР1053УД2, КР1040УД1. Полевой транзистор устанавливаем на радиатор.

Регулятор тока и напряжения

И напоследок рассмотрим схему, которая будет полезна для конструирования зарядного устройства с регулировкой напряжения и тока. Подойдет она и в качестве лабораторного источника питания. Устройство обеспечивает плавную регулировку напряжения в диапазоне 2.4-28 вольт и регулировку ограничения тока от 0 до 15 ампер. По сути, это готовое зарядное устройство-автомат, достаточно добавить к схеме силовой трансформатор с выходным напряжением 18-22 В и способный обеспечить ток до 15 А.

Схема универсального регулятора

Регулятор напряжения собран на транзисторах Т1 Т2 и регулируемом стабилитроне D1 по схеме обычного параметрического стабилизатора. Величина выходного стабилизированного напряжения регулируется при помощи переменного резистора P1. Стабилизатор-регулятор тока выполнен на интегральном стабилизаторе напряжения DD1 и мощном полевом транзисторе T3. Регулировка осуществляется при помощи переменного резистора P2. Схемы обоих узлов классические и особых пояснений не требуют.

Единственное, скажем пару слов о назначении светодиодов Led1 и Led2. Они служат для индикации правильного подключения СЗУ к аккумуляторной батарее. Если полярность верная, то загорится индикатор Led1: можно подключать зарядное устройство к сети и начинать зарядку. Если полярность перепутана, то загорится Led2. Пока прибор не включен в сеть, ему ничего не грозит. Просто меняем полярность на правильную.

Полезно! Зарядка батареи производится следующим образом. Резистором P1 устанавливаем конечное напряжение зарядки (14.5 В), резистором P2 – начальный ток заряда (0.1 от емкости батареи). В процессе зарядки АКБ напряжение на ее клеммах будет увеличиваться, и как только оно достигнет установленного нами значения, ток зарядки упадет до 100-200 мА, процесс закончен.

В устройстве вместо моста KBPC2510 можно использовать любые мощные выпрямительные диоды (VD1-VD4), выдерживающие ток не менее 15 А и обратное напряжение 50 В. Транзистор TIP35C можно заменить на КТ867А, TIP41С – на КТ805 или КТ819. Диоды и транзисторы нужно установить на радиаторы площадью не менее 100 см² каждый. Если используется мост, то он тоже должен иметь радиатор. Аналоги управляемого стабилитрона TL431 – КР142ЕН19А, К1156ЕР5Т, KA431AZ, LM431BCM, HA17431VP, IR9431N.

Интегральный стабилизатор напряжения L7812CV заменим на LM7812CT, UA7812CKC KA7812A, MC7812CT, КР142ЕН8Б. Полевой транзистор IRFP250 можно заменить на IRFP260. Ему тоже нужен радиатор. Светодиоды – любые индикаторные, желательно разного цвета свечения.

Подведем итоги

Итак, мы выяснили, что схем, позволяющих регулировать параметры зарядки аккумуляторной батареи, немало. Сложные и простые, с широким функционалом и просто стабилизаторы – выбирать есть из чего. Ну а тем, кого не удовлетворила, надо признать, довольно скромная подборка конструкций, можно рекомендовать статью «» и несколько роликов по теме.

Простое зарядное устройство

Зарядное устройство из готовых узлов

Зарядное устройство с автоматическим отключением

Сейчас читают:

Самодельное автоматическое зарядное устройство для аккумулятора 12в.

Автомобильное зарядное устройство своими руками: простые схемы

Для того чтобы автомобиль завёлся, ему необходима энергия. Такая энергия берётся из аккумулятора. Как правило, его подзарядка происходит от генератора во время работы двигателя. Когда автомобиль долго не используется или батарея неисправна, она разряжается до такого состояния, что машина уже не может завестись . В этом случае требуется внешняя зарядка. Такое устройство можно купить или собрать самостоятельно, но для этого понадобится схема зарядного устройства.

Принцип работы автомобильного аккумулятора

Автомобильный аккумулятор подаёт питание на различные приборы в автомобиле при выключенном двигателе и предназначен для его запуска. По виду типу исполнения применяется свинцово-кислотная батарея. Конструктивно она собирается из шести элементов питания с номинальным значением напряжения 2,2 вольта, соединённых между собой последовательно. Каждый элемент представляет собой набор решетчатых пластин из свинца.

Пластины покрываются активным материалом и погружаются в электролит.

Раствор электролита включает в свой состав дистиллированную воду и серную кислоту . От плотности электролита зависит морозостойкость батареи. В последнее время появились технологии, позволяющие адсорбировать электролит в стеклянном волокне или сгущать его с использованием силикагеля до гелеобразного состояния.

Каждая пластина имеет отрицательный и положительный полюс, а изолируются они между собой использованием пластмассового сепаратора. Корпус изделия выполняется из пропилена, не разрушающегося под действием кислоты и служащий диэлектриком. Положительный полюс электрода покрывается диоксидом свинца, а отрицательный губчатым свинцом. В последнее время стали выпускаться аккумуляторные батареи с электродами из свинцово-кальциевого сплава. Такие аккумуляторы полностью герметичные и не требуют обслуживания.

При подключении к аккумулятору нагрузки активный материал на пластинах вступает в химическую реакцию с раствором электролита, и возникает электрический ток.

Электролит со временем истощается из-за осаждения сульфата свинца на пластинках. Аккумуляторная батарея (АКБ) начинает терять заряд. В процессе зарядки химическая реакция происходит в обратном порядке, сульфат свинца и вода преобразуются, повышается плотность электролита и восстанавливается величина заряда.

Аккумуляторы характеризуются значением саморазряда. Он возникает в АКБ при его бездействии. Основной причиной служит загрязнения поверхности батареи и плохого качества дистиллятора. Скорость саморазряда ускоряется при разрушении свинцовых пластин.

Виды зарядных устройств

Разработано большое количество схем автомобильных зарядных устройств, использующих разные элементные базы и принципиальный подход. По принципу действия приборы заряда разделяются на две группы:

1. Пуско-зарядные, предназначенные для запуска двигателя при нерабочем аккумуляторе. Кратковременно подавая на клеммы аккумулятора ток большой величины, происходит включение стартера и запуск двигателя, а в дальнейшем заряд батареи происходит от генератора автомобиля. Они выпускаются только на определённое значение тока или с возможностью выставления его величины.
2. Предпусковые зарядные, к клеммам аккумуляторной батареи подключаются выводы с устройства и подаётся ток длительное время. Его значение не превышает десяти ампер, в течение этого времени происходит восстановление энергии батареи. В свою очередь, они разделяются: на постепенные (время зарядки от 14 до 24 часов), ускоренные (до трёх часов) и кондиционирующие (около часа).

По своей схемотехники выделяются импульсные и трансформаторные устройства. Первого вида используют в работе высокочастотный преобразователь сигнала, характеризуются малыми размерами и весом. Второго вида в качестве основы используют трансформатор с выпрямительным блоком, просты в изготовлении,

но обладают большим весом и низким коэффициентом полезного действия (КПД).

Выполнено зарядное устройство для автомобильных аккумуляторов своими руками или приобретено в торговой точке, требования, предъявляемые к нему одинаковы, а именно:

• стабильность выходного напряжения;
• высокое значение КПД;
• защита от короткого замыкания;
• индикатор контроля заряда.

Одной из главных характеристик прибора заряда является величина тока, которым заряжается батарея. Правильно зарядить аккумулятор и продлить его рабочие характеристики получится только при подборе нужного его значения. При этом важна и скорость заряда. Чем больше ток, тем выше и скорость, но высокое значение скорости приводит к быстрой деградации аккумулятора. Считается, что правильным значением тока будет величина равная десяти процентам от ёмкости батарейки. Ёмкость определяется как величина тока, отдаваемая АКБ за единицу времени, измеряется она в ампер-часах.

Самодельный зарядный прибор

Приспособление для заряда должно быть у каждого автолюбителя, поэтому если нет возможности или желания приобрести готовый прибор, ничего не останется, как сделать зарядку для аккумулятора самостоятельно. Несложно изготовить своими руками как простейшее, так и многофункциональное устройство. Для этого понадобится схема и набор радиоэлементов. Существует также возможность переделать источник бесперебойного питания (ИБП) или компьютерный блок (АТ) в прибор для подзарядки АКБ.

Трансформаторное зарядное устройство

Такое устройство самое простое в сборке и не содержит дефицитных деталей. Схема состоит из трёх узлов:

• трансформатор;
• выпрямительный блок;
• регулятор.

Напряжение из промышленной сети поступает на первичную обмотку трансформатора. Сам трансформатор может использоваться любого вида. Состоит он из двух частей: сердечника и обмоток. Сердечник собирается из стали или феррита, обмотки — из проводникового материала.

Принцип работы трансформатора основан на появлении переменного магнитного поля при прохождении тока по первичной обмотке и передачи его на вторичную. Для получения на выходе требуемого уровня напряжения количество витков во вторичной обмотке делается меньше, по сравнению с первичной. Уровень напряжения на вторичной обмотке трансформатора выбирается равным 19 вольт, а его мощность должна обеспечивать троекратный запас по току заряда.

С трансформатора пониженное напряжение проходит через выпрямительный мост и поступает на реостат, подключённый последовательно к аккумулятору.

Реостат предназначен для регулирования величины напряжения и тока, путём изменения сопротивления. Сопротивление реостата не превышает 10 Ом. Величина тока контролируется включённым последовательно перед аккумулятором амперметром. Такой схемой не получится заряжать АКБ с ёмкостью более 50 Ач, так как реостат начинает перегреваться.

Упростить схему можно, убрав реостат, а на входе перед трансформатором установить набор конденсаторов, использующихся как реактивные сопротивления для уменьшения напряжение сети. Чем меньше номинальное значение ёмкости, тем меньше напряжение поступает на первичную обмотку в сети.

Особенность такой схемы в необходимости обеспечения уровня сигнала на вторичной обмотке трансформатора в полтора раза большее, чем рабочее напряжение нагрузки. Такую схему можно использовать и без трансформатора, но это очень опасно. Без гальванической развязки можно получить поражение электрическим током.

Импульсное устройство подзаряда

Достоинство импульсных устройств в высоком КПД и компактных размерах. В основе прибора лежит микросхема с широтно-импульсной модуляцией (ШИМ). Собрать мощное импульсное зарядное устройство своими руками можно по следующей схеме.

В качестве ШИМ контроллера используется драйвер IR2153. После выпрямительных диодов параллельно АКБ ставится полярный конденсатор С1 с ёмкостью в пределах 47−470 мкФ и напряжением не менее 350 вольт. Конденсатор убирает всплески сетевого напряжения и шумы линии. Диодный мост используется с номинальным током более четырёх ампер и с обратным напряжением не менее 400 вольт. Драйвер управляет мощными N-канальными полевыми транзисторами IRFI840GLC, установленными на радиаторах. Ток такой зарядки будет равен до 50 ампер, а выходная мощность до 600 Ватт.

Изготовить импульсное зарядное устройство для автомобиля своими руками можно, используя переделанный компьютерный источник питания формата АТ. В качестве ШИМ контроллера в них используется распространённая микросхема TL494. Сама переделка заключается в увеличении выходного сигнала до 14 вольт. Для этого понадобится правильно установить подстроечный резистор.

Резистор, который соединяется первую ногу TL494 со стабилизированной шиной + 5 В, удаляется, а вместо второго, связанного с 12 вольтовой шиной, впаивается переменный резистор с номиналом 68 кОм. Этим резистором и устанавливается требуемый уровень выходного напряжения. Включение блока питания осуществляется через механический выключатель, согласно указанной на корпусе блока питания схеме.

Устройство на микросхеме LM317

Довольно простая, но стабильно работающая схема зарядки легко выполняется на интегральной микросхеме LM317. Микросхема обеспечивает установку уровня сигнала 13,6 вольт при максимальной силе тока 3 ампера. Стабилизатор LM317 снабжён встроенной защитой от короткого замыкания.

Напряжение на схему прибора подаётся через клеммы от независимого блока питания постоянного напряжения 13−20 вольт. Ток, проходя через индикаторный светодиод HL1 и транзистор VT1, поступает на стабилизатор LM317. С его выхода непосредственно на АКБ через X3, X4. Делителем, собранным на R3 и R4, устанавливается необходимое значение напряжения для открывания VT1. Переменным резистором R4 задаётся ограничение тока подзарядки, а R5 уровень выходного сигнала. Выходное напряжение устанавливается от 13,6 до 14 вольт.

Схему можно максимально упростить, но её надёжность уменьшится.

В ней резистором R2 подбирают ток. В качестве резистора используется мощный проволочный элемент из нихрома. Когда АКБ разряжен, ток заряда максимальный, светодиод VD2 горит ярко, по мере заряда ток начинает спадать и светодиод тускнеет.

Зарядное из источника бесперебойного питания

Сконструировать зарядник можно из обычного бесперебойника даже с неисправностью узла электроники. Для этого удаляется из блока вся электроника, кроме трансформатора. К высоковольтной обмотке трансформатора на 220 В добавляется схема выпрямителя, стабилизации тока и ограничения напряжения.

Выпрямитель собирается на любых мощных диодах, например, отечественных Д-242 и сетевом конденсаторе 2200 мкФ на 35−50 вольт. На выходе получится сигнал с напряжением 18−19 вольт. В качестве стабилизатора напряжения используется микросхема LT1083 или LM317 с обязательной установкой на радиатор.

Подключив аккумуляторную батарею, выставляется напряжение, равное 14,2 вольта. Контролировать уровень сигнала удобно с помощью вольтметра и амперметра. Вольтметр подключается параллельно клеммам батареи, а амперметр последовательно. По мере заряда АКБ его сопротивление будет возрастать, а ток падать. Ещё проще выполнить регулятор с помощью симистора, подключённого к первичной обмотке трансформатора наподобие диммера.

При самостоятельном изготовлении устройства следует помнить про электробезопасность при работе с сетью переменного тока 220 В. Как правило, верно выполненный прибор зарядки из исправных деталей начинает работать сразу, требуется лишь только выставить тока заряда.

В статье будет рассказано о том, как своими руками изготовить самодельное Схемы вы можете использовать абсолютно любые, но наиболее простым вариантом изготовления является переделка компьютерного БП. Если у вас имеется такой блок, применение ему найти будет довольно просто. Для питания материнских плат используется напряжение величиной 5, 3.3, 12 Вольт. Как вы понимаете, интерес для вас представляет напряжение 12 Вольт. Зарядное устройство позволит производить зарядку аккумуляторов, емкость которых лежит в диапазоне от 55 до 65 Ампер-часов. Другими словами, его хватит для подзарядки аккумуляторов большинства автомобилей.

Общий вид схемы

Чтобы произвести переделку, нужно воспользоваться схемой, представленной в статье. своими руками из БП персонального компьютера изготовленное, позволяет контролировать на выходе ток зарядки и напряжение. Нужно обратить внимание на то, что имеется защита от КЗ — предохранитель на 10 Ампер. Но его устанавливать необязательно, так как в большинстве БП персональных компьютеров имеется защита, которая отключает устройство в случае КЗ. Поэтому схемы зарядных устройств для аккумуляторов из БП компьютеров способны сами себя защитить от КЗ.

ШИ-контроллер (обозначен DA1), как правило, в БП используется двух типов — KA7500 или TL494. Теперь немного теории. Может ли нормально подзарядить аккумулятор блок питания компьютера? Ответ — может, так как свинцовые АКБ большинства автомобилей имеют емкость 55-65 Ампер-час. А для нормальной зарядки ему необходим ток, равный 10 % от емкости АКБ — не более 6,5 Ампер. Если блок питания имеет мощность свыше 150 Вт, то его цепь «+12 В» способна отдать такой ток.

Начальный этап переделки

Чтобы повторить простое самодельное зарядное устройство для аккумулятора, необходимо слегка усовершенствовать блок питания:

1. Избавляетесь от всех ненужных проводов. При помощи паяльника их убираете, чтобы не мешали.
2. По схеме, приведенной в статье, находите постоянный резистор R1, который необходимо выпаять и на его место установить подстроечный с сопротивлением 27 кОм. На верхний контакт этого резистора впоследствии нужно подавать постоянное напряжение «+12 В». Без этого не сможет работать устройство.
3. 16-й вывод микросхемы отсоединяется от минуса.
4. Далее, нужно рассоединить 15-й и 14-й выводы.

Довольно простое получается самодельное Схемы можно использовать любые, но проще сделать из компьютерного БП — он легче, проще в эксплуатации, доступнее. Если сравнить с трансформаторными устройствами, то масса приборов существенно отличается (как и габариты).

Регулировки зарядного устройства

Задняя стенка теперь будет передней, изготовить ее желательно из куска материала (текстолит идеально подойдет). На этой стенке необходимо установить регулятор зарядного тока, обозначенный на схеме R10. Токоизмерительный резистор лучше всего использовать как можно мощнее — возьмите два с мощностью 5 Вт и сопротивлением 0,2 Ом. Но все зависит от выбора схемы зарядных устройств для аккумуляторов. В некоторых конструкциях не нужно использовать мощные резисторы.

При соединении их параллельно получается увеличение мощности в два раза, а сопротивление становится равным 0,1 Ом. На передней стенке также располагаются индикаторы — вольтметр и амперметр, которые позволяют контролировать соответствующие параметры зарядного устройства. Для точной настройки зарядчика используется подстроечный резистор, при помощи которого подается напряжение на 1-й вывод ШИ-контроллера.

Требования к устройству

Окончательная сборка

К 1, 14, 15 и 16 выводам нужно припаять многожильные тонкие провода. Изоляция у них должна быть надежной, чтобы под нагрузкой не произошло нагревание, в противном случае самодельное зарядное устройство для автомобиля выйдет из строя. После сборки нужно установить подстроечным резистором напряжение около 14 Вольт (+/-0,2 В). Именно такое напряжение считается нормальным для зарядки аккумуляторных батарей. Причем это значение должно быть в режиме холостого хода (без подключенной нагрузки).

На проводах, которые подключаются к аккумулятору, необходимо установить два зажима-крокодила. Один красного цвета, второй черного. Такие можно купить в любом магазине хозтоваров или автомобильных запчастей. Вот такое получается несложное самодельное зарядное устройство для автомобильного аккумулятора. Схемы соединений: черный крепится к минусу, а красный к плюсу. Процесс зарядки полностью автоматический, вмешательства человека не требуется. Но стоит рассмотреть основные этапы этого процесса.

Процесс зарядки аккумулятора

При начальном цикле вольтметр будет показывать напряжение примерно 12,4-12,5 В. Если аккумулятор имеет емкость 55 А*ч, то нужно вращать регулятор до тех пор, пока амперметр не покажет значение 5,5 Ампер. Это означает, что ток зарядки равен 5,5 А. По мере того, как заряжается аккумулятор, ток уменьшается, а напряжение стремится к максимуму. В итоге в самом конце ток будет равен 0, а напряжение 14 В.

Независимо от того, какая для изготовления использовалась подборка схем и конструкций зарядных устройств, принцип работы во многом схож. Когда аккумулятор заряжен полностью, устройство начинает компенсировать ток саморазряда. Поэтому вы не рискуете тем, что проявится перезарядка батареи. Поэтому зарядное устройство может быть подключено к аккумулятору и сутки, и неделю, и даже месяц.

Если у вас нет измерительных приборов, которые не жалко было бы установить в устройство, можно от них отказаться. Но для этого необходимо сделать шкалу для потенциометра — обозначить положение для значений тока зарядки, равных 5,5 А и 6,5 А. Конечно, установленный амперметр намного удобнее — можно визуально наблюдать процесс протекания зарядки аккумуляторной батареи. Но и зарядное устройство для аккумулятора, своими руками изготовленное без использования приборов, может с легкостью эксплуатироваться.

Сейчас нет смысла собирать самостоятельно зарядное устройство для автомобильных аккумуляторов: в магазинах огромный выбор готовых устройств, цены на них приемлемы. Однако не будем забывать о том, что приятно что-то сделать полезное своими руками, тем более что простое зарядное устройство для автомобильного аккумулятора вполне можно собрать из подручных деталей, и цена его будет копеечной.

Единственное, о чем сразу стоит предупредить: схемы без точной регулировки тока и напряжения на выходе, которые не имеют отсечки тока по окончании заряда, пригодны для зарядки только свинцово-кислотных аккумуляторов. Для AGM и использование подобных зарядок приводит к повреждению аккумуляторной батареи!

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением. Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

Простое зарядное устройство с электронной регулировкой

Однако можно обойтись и без отмотки, дополнив схему электронным стабилизатором напряжения на выходе. К тому же такая схема будет удобнее в гаражном применении, так как позволит скорректировать ток заряда при просадках напряжения питания, ее используют и для автомобильных аккумуляторов небольшой емкости при необходимости.

Роль регулятора здесь выполняет составной транзистор КТ837-КТ814, переменный резистор регулирует ток на выходе устройства. При сборке зарядки стабилитрон 1N754A можно заменить советским Д814А.

Схема регулируемого зарядного устройства проста для повторения, и легко собирается навесным монтажом без необходимости в травлении печатной платы. Однако учтите, что полевые транзисторы размещаются на радиаторе, нагрев которого будет ощутим. Удобнее воспользоваться старым компьютерным кулером, подключив его вентилятор к выходам зарядного устройства. Резистор R1 должен иметь мощность не менее 5 Вт, его проще намотать из нихрома или фехраля самостоятельно или соединить параллельно 10 одноваттных резисторов по 10 ом. Его можно и не ставить, но нельзя забывать, что он защищает транзисторы в случае замыкания выводов.

При выборе трансформатора ориентируйтесь на выходное напряжение 12,6-16В, берите либо накальный трансформатор, соединив последовательно две обмотки, либо подбирайте готовую модель с нужным напряжением.

Видео: Самое простое зарядное устройство для АКБ

Переделка зарядного устройства от ноутбука

Однако можно обойтись и без поисков трансформатора, если под руками есть ненужное зарядное устройство от ноутбука – при простой переделке мы получим компактный и легкий импульсный блок питания, способный заряжать автомобильные аккумуляторы. Поскольку нам потребуется получить напряжение на выходе 14,1-14,3 В, ни один готовый блок питания не подойдет, однако переделка проста.
Посмотрим на участок типовой схемы, по которой собраны устройства такого рода:

В них поддержание стабилизированного напряжения осуществляет цепь из микросхемы TL431, управляющей оптопарой (на схеме не показана): как только напряжение на выходе превышает значение, которое задают резисторы R13 и R12, микросхема зажигает светодиод оптопары, сообщает ШИМ-контроллеру преобразователя сигнал на снижение скважности подаваемых на трансформатор импульсов. Сложно? На самом деле все просто смастерить своими руками.

Вскрыв зарядное устройство, находим недалеко от выходного разъема TL431 и два резистора, связанные с ножкой Ref. Удобнее настраивать верхнее плечо делителя (на схеме – резистор R13): уменьшая сопротивление, мы уменьшаем и напряжение на выходе зарядного устройства, увеличивая – поднимаем его. Если у нас ЗУ на 12 В, нам понадобится резистор с большим сопротивлением, если зарядное на 19 В – то с меньшим.

Видео: Зарядка для аккумуляторов авто. Защита от короткого замыкания и переполюсовки. Своими руками

Выпаиваем резистор и вместо него устанавливаем подстроечный, заранее настроенный по мультиметру на то же сопротивление. Затем, подключив к выходу зарядного устройства нагрузку (лампочку из фары), включаем в сеть и плавно вращаем движок подстроечника, одновременно контролируя напряжение. Как только мы получим напряжение в пределах 14,1-14,3 В, отключаем ЗУ из сети, фиксируем движок подстроечного резистора лаком (хотя бы для ногтей) и собираем корпус обратно. Это займет не больше времени, чем Вы потратили на чтение этой статьи.

Есть и более сложные схемы стабилизации, причем их уже можно встретить и в китайских блоках. Например, здесь оптопарой управляет микросхема TEA1761:

Однако принцип настройки тот же: меняется сопротивление резистора, впаянного между плюсовым выходом блока питания и 6 ножкой микросхемы. На приведенной схеме для этого использованы два запараллеленных резистора (таким образом получено сопротивление, выходящее из стандартного ряда). Нам нужно так же впаять вместо них подстроечник и настроить выход на нужное напряжение. Вот пример одной из таких плат:

Путем прозвонки можно понять, что нас интересует на этой плате одиночный резистор R32 (обведен красным) – его нам и надо выпаивать.

В Интернете часто встречаются похожие рекомендации, как сделать самодельное зарядное устройство из компьютерного блока питания. Но учитывайте, что все они по сути – перепечатки старых статей начала двухтысячных, и подобные рекомендации к более-менее современным блокам питания неприменимы. В них уже нельзя просто поднять напряжение 12 В до нужной величины, так как контролируются и другие напряжения на выходе, а они неизбежно «уплывут» при такой настройке, и сработает защита блока питания. Можно использовать зарядные устройства ноутбуков, выдающие единственное напряжение на выходе, они гораздо удобнее для переделки.

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы 2017 и 2018 года, как собрать принципиальную схему за час.

ТЕСТ:

Чтобы понять, обладаете ли вы необходимой информацией об аккумуляторах и зарядных устройствах для них, следует пройти небольшой тест:

1. По каким основным причинам происходит разрядка автомобильного аккумулятора на дороге?

А) Автомобилист вышел из транспорта и забыл выключить фары.

Б) Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

1. Может ли аккумулятор выйти из строя, если автомобилем не пользуются долгое время (стоит в гараже без запуска)?

А) При долгом простое аккумуляторная батарея выйдет из строя.

Б) Нет, батарея не испортится, ее потребуется только зарядить и она снова будет функционировать.

1. Какой источник тока используется для подзарядки АКБ?

А) Есть только один вариант — сеть с напряжением в 220 вольт.

Б) Сеть на 180 Вольт.

1. Обязательно снимать аккумуляторную батарею при подключении самодельного устройства?

А) Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

Б) Необязательно снимать АКБ с установленного места.

1. Если перепутать «минус» и «плюс» при подключении ЗУ, то аккумуляторная батарея выйдет из строя?

А) Да, при неправильном подключении, аппаратура сгорит.

Б) Зарядное устройство просто не включится, потребуется переместить на положенные места необходимые контакты.

Ответы:

1. А) Не выключенные фары при остановке и минусовая температура – наиболее распространенные причины разряда АКБ на дороге.
2. А) АКБ выходит из строя, если долго не подзаряжать ее при простое автомобиля.
3. А) Для подзарядки применяется напряжение сети в 220 В.
4. А) Не желательно производить зарядку батареи самодельным устройством, если она не снята с автомобиля.
5. А) Не следует путать клеммы, иначе самодельный аппарат перегорит.

Аккумулятор на автотранспорте требуют периодической зарядки. Причины разряжения могут быть разные — начиная от фар, что хозяин забыл выключить, и до отрицательных температур в зимний период на улице. Для подпитки АКБ потребуется хорошее зарядное устройство. Такое приспособление в больших разновидностях представлено в магазинах автозапчастей. Но если нет возможности или желания покупки, то ЗУ можно сделать своими руками в домашних условиях. Имеется также большое количество схем — их желательно все изучить, чтобы выбрать наиболее подходящий вариант.

Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

Ответы на 5 часто задаваемых вопросов

1. Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
2. Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты. Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
3. Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
4. По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
5. Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора. Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Топ-3 производителей зарядных устройств

Если нет желания или возможности своими руками собрать ЗУ, то обратите внимание на следующих производителей:

1. Стек.
2. Сонар.
3. Hyundai.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Схема 100% рабочего ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

Необходимые компоненты:

1. dc-dc понижающий преобразователь.
2. Амперметр.
3. Диодный мост КВРС 5010.
4. Концентраторы 2200 мкФ на 50 вольт.
5. трансформатор ТС 180-2.
6. Предохранители.
7. Вилка для подключения к сети.
8. «Крокодилы» для подключения клемм.
9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Посмотрите на картинке на схему зарядного устройства Рассвет 2 . Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

1 схема умного ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства . Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше. Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования. В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания на 12 вольт — 10 ампер.

1 схема промышленного ЗУ

Посмотрите на схему промышленного зарядного устройства от оборудования Барс 8А. Трансформаторы используются с одной силовой обмоткой на 16 Вольт, добавляется несколько диодов vd-7 и vd-8. Это необходимо для того, чтобы обеспечить мостовую схему выпрямителя от одной обмотки.

1 схема инверторного устройства

Посмотрите на картинке схему инверторного зарядного устройства. Это приспособление перед началом зарядки разряжает аккумуляторную батарею до 10,5 Вольт. Ток используется с величиной С/20: «C» обозначает ёмкость установленного аккумулятора. После этого процесса напряжение повышается до 14,5 Вольт, при помощи разрядно-зарядного цикла. Соотношение величины заряда и разряда составляет десять к одному.

1 электросхема ЗУ электроника

1 схема мощного ЗУ

Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора. Приспособление применяется для кислотных АКБ, имеющих высокую емкость. Устройство с легкостью заряжает автомобильный аккумулятор, имеющий емкость в 120 А. Выходное напряжение устройство регулируется самостоятельно. Оно составляет от 0 до 24 вольт. Схема примечательна тем, что в ней установлено мало компонентов, но дополнительные настройки при работе она не требует.

Многие уже могли видеть советское зарядное устройство . Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так. Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то зарядник получится оживить. Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Электрон 3М

За час: 2 принципиальные схемы зарядки своими руками

Простые схемы

1 самая простая схема на автоматическое ЗУ для авто АКБ

Для автомобильных аккумуляторов, так как промышленные образцы имеют довольно высокую стоимость. А сделать самому такое устройство можно довольно быстро, причем из подручных материалов, которые имеются практически у каждого. Из статьи вы узнаете, как самостоятельно изготовить зарядные устройства с минимальными затратами. Рассмотрены будут две конструкции — с автоматической регулировкой тока заряда и без нее.

Основа зарядчика — трансформатор

В любом зарядчике вы найдете основной компонент — трансформатор. Стоит заметить, что есть схемы устройств, построенных по бестрансформаторной схеме. Но они являются опасными, так как нет защиты от сетевого напряжения. Следовательно, во время изготовления можно получить удар электрическим током. Намного эффективнее и проще оказываются трансформаторные схемы, в них имеется гальваническая развязка от сетевого напряжения. Для изготовления зарядного устройства вам потребуется мощный трансформатор. Его можно найти, разобрав непригодную микроволновую печку. Впрочем, запчасти от этого электроприбора можно использовать, чтобы сделать зарядное устройство для аккумулятора своими руками.

В старых ламповых телевизорах применялись трансформаторы ТС-270, ТС-160. Эти модели прекрасно подойдут для конструирования зарядчика. Их использовать оказывается даже эффективнее, так как на них уже имеются две обмотки по 6,3 вольт. Причем с них можно собрать ток до 7,5 ампер. А при зарядке автомобильного аккумулятора необходим ток, равный 1/10 от емкости. Следовательно, при емкости батареи 60 а*ч вам необходимо заряжать ее силой тока 6 ампер. Но если нет обмоток, удовлетворяющих условию, потребуется ее сделать. А теперь о том, как изготовить самодельное зарядное устройство для автомобиля как можно быстрее.

Перемотка трансформатора

Итак, если вы решили использовать преобразователь от микроволновой печи, то нужно убрать вторичную обмотку. Причина кроется в том, что на трансформаторы эти повышающие, они преобразуют напряжение до значения около 2000 вольт. Магнетрону необходимо питание в 4000 вольт, поэтому используется схема удвоения. Вам же такие значения не потребуются, поэтому безжалостно избавляйтесь от вторичной обмотки. Вместо нее наматываете провод с сечением 2 кв. мм. Но вы же не знаете, какое количество витков необходимо? Это нужно выяснить, воспользоваться можно несколькими способами. И это нужно обязательно делать, когда изготавливается зарядное устройство для аккумулятора своими руками.

Самый простой и надежный — это экспериментальный. Производите намотку десяти витков провода, который будете использовать. Зачищаете его края и включаете в сеть трансформатор. Производите замер напряжения на вторичной обмотке. Допустим, эти десять витков выдают 2 В. Следовательно, с одного витка собирается 0,2 В (десятая часть). Вам необходимо не менее 12 В, а лучше, если на выходе будет значение, близкое к 13. Один вольт дадут пять витков, теперь нужно 5*12=60. Искомое значение — 60 витков провода. Второй способ более сложный, придется считать сечение магнитопровода трансформатора, нужно знать число витков первичной обмотки.

Выпрямительный блок

Можно сказать, что самые простые самодельные зарядные устройства для автомобильных аккумуляторов состоят из двух узлов — преобразователя напряжения и выпрямителя. Если не желаете тратить много времени на сборку, то можно использовать однополупериодную схему. Но если решили собрать зарядчик, что называется, на совесть, то лучше воспользоваться мостовой. Желательно выбирать диоды, обратный ток которых 10 ампер и выше. Они, как правило, имеют металлический корпус и крепление с гайкой. Стоит также отметить, что каждый полупроводниковый диод следует устанавливать на отдельный радиатор, чтобы улучшить охлаждение его корпуса.

Небольшая модернизация

Впрочем, на этом можете остановиться, простое самодельное зарядное устройство готово к использованию. Но его можно дополнить измерительными приборами. Собрав в едином корпусе все компоненты, надежно закрепив их на своих местах, можно заняться и дизайном лицевой панели. На ней можно расположить два прибора — амперметр и вольтметр. С их помощью вы сможете производить контроль напряжения и тока зарядки. Если есть желание, то установите светодиод или лампу накаливания, которую подключите к выходу выпрямителя. С помощью такой лампы вы будете видеть, включен ли зарядчик в сеть. При необходимости дополните малогабаритным выключателем.

Автоматическая регулировка тока зарядки

Неплохие результаты показывают самодельные зарядные устройства для автомобильных аккумуляторов, имеющие функцию автоматической регулировки тока. Несмотря на кажущуюся сложность, эти устройства очень просты. Правда, потребуются некоторые компоненты. В схеме используются стабилизаторы тока, например LM317, а также его аналоги. Стоит отметить, что этот стабилизатор заслужил доверие у радиолюбителей. Он безотказный и долговечный, характеристики у него превосходят отечественные аналоги.

Кроме него, также потребуется регулируемый стабилитрон, например TL431. Все микросхемы и стабилизаторы, используемые в конструкции, необходимо монтировать на отдельные радиаторы. Принцип работы LM317 заключается в том, что «лишнее» напряжение преобразуется в тепло. Следовательно, если у вас с выхода выпрямителя идет не 12 В, а 15 В, то «лишние» 3 В будут уходить в радиатор. Многие самодельные зарядные устройства для автомобильных аккумуляторов делаются без соблюдения строгих требований к внешней оболочке, но лучше, если они будут заключены в алюминиевый корпус.

Заключение

В завершении статьи хотелось бы отметить, что такое устройство, как автомобильный зарядчик, нуждается в качественном охлаждении. Поэтому следует предусмотреть установку кулеров. Использовать лучше всего те, которые монтируются в компьютерных блоках питания. Только обратите внимание на то, что им необходимо питание 5 вольт, а не 12. Поэтому придется дополнять схему, внедрять в нее стабилизатор напряжения на 5 вольт. Еще много можно говорить про зарядные устройства. Схема автозарядчика проста для повторения, а устройство будет полезно в любом гараже.

Типы электрических розеток для зарядных устройств для электромобилей

Зарядка электромобиля (EV) поначалу может показаться немного сложной, однако после некоторого опыта она станет очень привычной. Одна из тем, которая может сбить с толку многих потенциальных или начинающих водителей электромобилей, — это правильные электрические розетки для зарядных устройств электромобилей.

На самом деле существует множество различных электрических розеток для зарядных устройств электромобилей. Некоторые из них имеют низкую мощность для зарядки уровня 1, а другие — более высокую мощность для зарядки уровня 2.

Выбор правильного оборудования для электромобилей (EVSE или «зарядное устройство») или указание электрику установить правильную розетку требует надлежащего образования. Если вы приобрели неправильное зарядное устройство или установили неправильную розетку, вы можете не получить зарядку.

Давайте рассмотрим все типы электрических розеток для зарядных устройств для электромобилей, чтобы вы лучше подготовились к настройке домашнего зарядного устройства для электромобилей. Обратите внимание, что электрическое содержание этой статьи относится только к США и Канаде.

РЕЗЮМЕ:

• Типы 120 Вольт розетки
• Типы из 240 вольт. Типы розеток на 120 В

  Хорошим способом представления электрических розеток является их группировка по классу напряжения. В жилых помещениях есть два напряжения: 120 В (В) и 240 В. В общем, чем меньше вольт, тем меньше мощность.

  Начнем с маломощной группы, 120В. Розетка на 120 В — стандартная бытовая розетка. Вы используете их почти для всех своих устройств (телевизор, зарядное устройство для телефона, блендер и т. д.).

  Есть несколько розеток на 120 В, однако наиболее распространенной является NEMA 6-15. NEMA — это аббревиатура Национальной ассоциации производителей электроэнергии. Первый набор цифр — это класс розетки (6), а второй набор — максимальный ток (15 ампер).

  Обычная бытовая розетка NEMA 6-15 — это шокированное лицо, которое вы видели всю свою жизнь. Он был рядом с вами (буквально), когда вам это было нужно больше всего.

  Есть еще несколько розеток на 120 В, однако они гораздо реже встречаются в жилищном строительстве.

  Смотрите, это просто!

  Типы розеток 240 В

  Далее идут розетки 240 В. К сожалению, существует множество различных типов розеток на 240 В. Для тех из вас, у кого есть электрическая сушилка, плита, сварочный аппарат и т. д., вы, возможно, видели их раньше, однако для других эти розетки могут выглядеть совершенно незнакомыми.

  В настоящее время самыми популярными розетками на 240 В являются NEMA 14-30, 14-50 и 6-50. Как и напряжение, чем больше ампер, тем больше мощность.


  Бытовые электроприборы на 240 В с соответствующими розетками NEMA и скоростью зарядки электромобиля Наглядная схема типов розеток NEMA / Tesla Розетки NEMA 240 В со скоростью зарядки модели Tesla / Tesla

  ‍

  Общее эмпирическое правило для различения Розетка 120В от розетки 240В по размеру розетки. В большинстве случаев розетка на 240 В больше.

  Также стоит отметить, что газовые приборы используют питание 120В, поэтому не могут быть преобразованы в 240В.

  Лучшие электрические розетки для зарядных устройств электромобилей

  Уровень 1

  Итак, теперь, когда вы знакомы с распространенными розетками, какие типы электрических розеток лучше всего подходят для зарядных устройств электромобилей?

  Для зарядных устройств уровня 1 лучше всего использовать розетку NEMA 6-15. Ну, это действительно ваш единственный вариант для 120В. Тем не менее, с зарядным устройством уровня 1 вы можете рассчитывать на зарядку электромобиля со скоростью 4 мили в час.


  Выход NEMA 6-15 | Клинт Паттерсон

  ‍

  Имейте в виду, что зарядное устройство уровня 1 входит в стандартную комплектацию каждого электромобиля. Таким образом, начать работу с зарядкой уровня 1 довольно просто, поскольку вы подключаете зарядное устройство к любой доступной бытовой розетке и начинаете заряжаться, хотя и в медленном темпе.

  Чтобы представить это в перспективе, чтобы зарядить Tesla Model 3 от пустого до полного на зарядном устройстве уровня 1, потребуется около 35 часов. Для более быстрой зарядки обратите внимание на зарядку уровня 2 с розеткой 240 В.

  Уровень 2

  Лучшими электрическими розетками 240 В (Уровень 2) для зарядных устройств электромобилей являются NEMA 14-30, 14-50, 10-30, 10-50 и 6-50. В зависимости от силы тока зарядное устройство уровня 2 может обеспечить запас хода около 20-30 миль в час. Цепи на 30 А (например, розетка NEMA 14-30) обеспечивают дальность действия около 20 миль в час, а цепи на 50 А (например, розетка NEMA 14-50) обеспечивают около 30 миль в час.

  Отличные электрические розетки для зарядных устройств для электромобилей!

  Помните: нумерация проста: первый набор цифр — это класс розетки, а второй — максимальный ток (в амперах), который можно потреблять.

  Теперь это намного быстрее, чем уровень 1. За ночь зарядное устройство уровня 2 может легко зарядить любой электромобиль до 100%. Вот почему многие водители электромобилей предпочитают устанавливать зарядное устройство Уровня 2 вместо Уровня 1. При зарядке Уровня 1 полностью электрический автомобиль может не заряжаться полностью за ночь, однако с Уровнем 2 это определенно произойдет.

  В отличие от стандартного зарядного устройства уровня 1, зарядное устройство уровня 2 необходимо приобретать отдельно. Кроме того, в большинстве гаражей может не быть запасной розетки на 240 В. Поэтому вам нужно будет нанять электрика, чтобы установить новую розетку и, возможно, обновить электрощит. Все это может стоить от сотен до тысяч долларов, если требуется обновление панели. Нет буэно!

  К счастью, для тех, у кого существующая розетка 240 В в настоящее время занята электроприбором или зарядным устройством для электромобиля, есть более разумное и доступное решение, чем установка новой цепи! Умный разветвитель 240 В от NeoCharge подключается к существующей розетке 240 В, чтобы создать две розетки из одной.

  Smart Splitter от NeoCharge может питать электроприбор и зарядное устройство электромобиля от одной розетки!

  Smart Splitter разумно и автоматически направляет питание на нужное устройство. Другими словами, Smart Splitter похож на смарт-разветвитель для мощных устройств. Кроме того, Smart Splitter совместим со всеми моделями электромобилей, зарядными устройствами для электромобилей, электроприборами и любой розеткой на 240 В. Узнайте больше об умном разветвителе.

  Электрические розетки не подходят для зарядных устройств для электромобилей

  Как упоминалось выше, других розеток на 120 В не так уж и много, поэтому трудно ошибиться, если вам нужно найти розетку для зарядки уровня 1. 240В, с другой стороны, немного сложнее.

  NEMA 1-15 и 6-15 не подходят для электрических автомобильных зарядных устройств. В частности, розетка 1-15 — это старый стиль без заземляющего проводника. Современная электропроводка включает в себя заземляющий провод для обеспечения безопасности. На самом деле само зарядное устройство электромобиля требует заземления, поэтому не будет работать с розеткой, не имеющей заземляющего проводника.

  Розетка NEMA 6-15 — еще одна розетка, которая не подходит для зарядного устройства электромобиля. Эта розетка обычно используется для оконных кондиционеров, но не обеспечивает большой силы тока (тока), а это означает, что она не будет заряжать автомобиль так быстро, как розетка с более высоким током, такая как 50A NEMA 14-50.

  Если по какой-либо причине у вас есть какая-либо из этих нестандартных розеток для электромобилей, есть два варианта:

  Первый вариант — заменить розетку на розетку, подходящую для зарядного устройства электромобиля. Конечно, выключатель и провод ограничивают максимальный ток, поэтому вам нужно будет выбрать соответствующую розетку, соответствующую силе тока цепи.

  Второй вариант — использовать интеллектуальный разветвитель NeoCharge. Как упоминалось выше, Smart Splitter можно настроить в соответствии с существующей розеткой в ​​вашем доме и предоставить вам две розетки для зарядки. Во многих случаях это будет наиболее экономичным вариантом.

  Перед выполнением любых работ настоятельно рекомендуется проконсультироваться с электриком. Конечно, с Smart Splitter электрик не требуется, поскольку вы просто подключаете устройство к существующей розетке.

  Заключительные мысли

  Поздравляем! Если вы зашли так далеко, вы многое узнали о лучших и не очень хороших электрических розетках для зарядных устройств для электромобилей.

  Независимо от того, используете ли вы зарядку уровня 1 или уровня 2, наличие постоянного и надежного места для зарядки электромобиля значительно облегчит владение электромобилем.

  А для тех, у кого нет доступа к зарядке, есть буквально тысячи общедоступных зарядных станций, просто вы могли их не заметить. По закону притяжения, как только вы начнете искать их, вы начнете видеть их повсюду! Например, проверьте сеть EVmatch ниже. EVmatch — это лишь одна из многих общедоступных сетей зарядки электромобилей.

  Зарядная сеть EVmatch

  Благодаря новой домашней процедуре зарядки вы быстро поймете, что заряжать электромобиль очень просто! Через короткое время зарядка вашего электромобиля станет такой же, как зарядка любого другого электрического устройства, например вашего телефона. Зарядка будет такой же простой, как подключение и пробуждение с аккумулятором, которого вы заслуживаете.

  ‍

  Зарядка включена!


  Установка зарядного устройства для электромобилей | Cherokee County

  10% СКИДКА всем службам экстренного реагирования, военным и пенсионерам
  Мы принимаем все основные кредитные карты

  Звонок/текст 404-704-4903
  Оплатить онлайн

  С ростом популярности электромобилей в Грузии растет и потребность в зарядных станциях. Около 85% владельцев электромобилей используют возможность установки домашней зарядной станции. Необходима правильная установка, так как электрическая система дома должна выдерживать дополнительную нагрузку.

  Для владельцев электромобилей, использующих домашние зарядные станции, зарядное устройство для электромобилей является обязательным продуктом. Зарядное устройство для электромобиля — это любое устройство, которое подает электричество переменного тока от источника сети для преобразования в электричество постоянного тока в аккумуляторе вашего электромобиля. Существует несколько различных типов зарядных устройств для электромобилей, и важно выбрать правильный для ваших нужд.

  • Уровень 1 (120 В переменного тока)

    Не требует зарядной станции!

    Использует бортовую зарядную станцию, которая идет в комплекте с автомобилем. Для зарядки уровня 1 вам просто нужно подключить его к специальной однофазной отдельной цепи на 120 В, 20-амперной трехконтактной заземленной розетке, и цепь должна быть установлена ​​лицензированным электриком (Servicewise Electric). Хотя это сильно зависит от автомобиля, который вы заряжаете, обычно для полной зарядки автомобиля требуется от 8 до 14 часов. Зарядный ток примерно такой же, как у стандартного фена, поэтому он не будет обременять вашу существующую электрическую сеть. Очевидно, что самым большим недостатком является время, необходимое для перезарядки автомобиля. Вам потребуется установить заземленную отдельную цепь на 120 В, 20 А для питания автомобильной зарядной станции уровня 1.

  • Уровень 2 (208-220-230 В переменного тока)

    Уровень 2 увеличивает мощность заряда в 5 раз и сокращает типичное время полной зарядки до 4-8 часов. Основным преимуществом зарядки уровня 2 является скорость. Зарядка уровня 2 — наиболее популярная система, используемая владельцами домов, поскольку она обеспечивает быстрое время зарядки — в два раза меньше, чем на уровне 1. Вам потребуется установить специальную заземленную однофазную цепь на 220 вольт для питания зарядной станции уровня 2. Эта схема аналогична схеме электрической сушилки на 220 вольт.

  • Уровень 3 (быстрая зарядка постоянным током)

    Быстрая зарядка постоянного тока является стандартом для общественных зарядных станций для электромобилей. Быстрая зарядка постоянным током, заряжающая электромобиль на 40 миль каждые 10 минут, является наиболее эффективной и быстрой формой зарядки. Однако эти станции очень дорогие, их цена составляет около 100 000 долларов, и они потребляют больше энергии, чем ваш дом.

  Зарядные устройства для электромобилей устанавливаются на расстоянии до 10 футов от панели всего за 69 долларов США.9

  Купон необходимо предъявить во время обслуживания. Ограничьте один. Недействительно в совокупности с любой другой скидкой. Действует только в участвующих точках. Срок действия: 31 декабря 2022 г.

  Скидка 25 долларов США на любые услуги 250 долларов США и более

  Купон необходимо предъявить во время обслуживания. Ограничьте один. Недействительно в совокупности с любой другой скидкой. Действует только в участвующих точках. Срок действия: 31.12.2022

  Профессиональные услуги по установке

  Свяжитесь с ServiceWise Electric, чтобы получить дополнительную информацию о процессе установки зарядного устройства для электромобиля или получить ценовое предложение. Наши лицензированные электрики готовы обслуживать весь округ Чероки, штат Джорджия, и прилегающие районы.

  Запланируйте установку сегодня

  Электропроводка зарядного устройства для электромобиля для вашего дома в Джорджии

  Электромонтаж является важным этапом. Поиск доступного источника питания и обеспечение того, чтобы домашняя система могла справиться с дополнительной нагрузкой, является частью первоначального процесса установки. Дополнительные шаги включают в себя:

  • Принятие решения о том, хотите ли вы использовать зарядку уровня 1 или уровня 2

  • Определение наилучшего места для оборудования

  • Выбор конкретной марки станции, которую вы хотите использовать

  • При желании прокладка линии 240 В до места под зарядной станцией

  • Обеспечение того, чтобы новая цепь имела мощность 50 А

  • Установка розетки компанией Servicewise Electric (NEMA 6-50 используется в большинстве штатов зарядки, которые не имеют жесткого подключения)

  • Установка оборудования после правильной проводки в гараже

  Запишитесь на прием сегодня

  Запишитесь на прием сегодня

  Servicewise Electric стремится стать лучшей компанией по обслуживанию электросетей в районе Атланты, штат Джорджия. Наши электрики каждый раз предлагают высочайший уровень профессионального обслуживания в отрасли. Мы являемся семейной компанией с более чем 25-летним опытом. Мы будем рады обслуживать ваши потребности в электроэнергии.

  10% скидка

  Всем службам экстренного реагирования, военным и пенсионерам

  Отзывы

  Что говорят о нас наши клиенты

  Подробнее

  15 месяцев

  Доступны варианты беспроцентного финансирования

  Как наши электрики могут вам помочь!

  Один из наших дружелюбных сотрудников службы поддержки будет рад помочь вам. Заполните контактную форму ниже или позвоните нам по телефону 404-704-4903.

  • Ваше имя*
  • Ваш адрес электронной почты*
  • Тема
  • Ваше сообщение
  • CAPTCHA

  Посетите нас




  Электрика:

  • НОВЫЕ ЭЛЕКТРИЧЕСКИЕ И GFCI РОЗЕТКИ

  • УСТАНОВКА ПОТОЛОЧНОГО ВЕНТИЛЯТОРА

  • ВСТРАИВАЕМОЕ ОСВЕЩЕНИЕ

  • ОСВЕЩЕНИЕ ПОД ШКАФОМ

  • ПРОЖЕКТОР

  • ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ

  • ДОМАШНЯЯ АВТОМАТИКА

  • УСТАНОВКА ЗАРЯДНОГО УСТРОЙСТВА ДЛЯ ЭЛЕКТРОМАШИН

  • ВЫКЛЮЧАТЕЛИ

  • ОБНОВЛЕНИЕ СЕРВИСНОЙ ПАНЕЛИ

  • АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

  • ПОЖАРНАЯ И ДЫМОВАЯ СИГНАЛИЗАЦИЯ

  • УСТАНОВКА И ЗАМЕНА ВЫКЛЮЧАТЕЛЕЙ И РОЗЕТОК

  • УСТАНОВКА ПОДПАНЕЛИ

  • ПРОВЕРКА БЕЗОПАСНОСТИ

  • ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ | ОДНО- И 3-ФАЗНЫЕ

  • ГЕНЕРАТОРЫ

  Разработка собственных решений для зарядки аккумуляторов электромобилей

  Приведенные ниже указания по применению должны помочь разработчикам в разработке собственных решений для зарядки аккумуляторов электромобилей. При необходимости можно получить помощь от компании.

  Популярность электромобилей (EV) в Индии быстро растет. Согласно опросу, рынок электромобилей в Индии, по оценкам, увеличится с 3 миллионов единиц в 2019 году до 29 миллионов единиц к 2027 году при среднегодовом темпе роста в 21,1%. В результате спрос на зарядные устройства переменного/постоянного тока, интеллектуальные зарядные устройства для электромобилей, также будет расти.

  Для эффективной зарядки аккумуляторов и обеспечения их длительного срока службы нам нужна интеллектуальная система управления батареями или зарядки. Чтобы реализовать такую ​​систему зарядки электромобилей, Holtek разработала интеллектуальные решения для зарядки аккумуляторов электромобилей, основанные на недорогом флэш-микроконтроллере (MCU) ASSP HT45F5Q-X для зарядки аккумуляторов электромобилей.

  В настоящее время для быстрой разработки продукта доступны три конструкции зарядных устройств для электромобилей, подходящие для индийского рынка, со спецификациями 48 В/4 А, 48 В/12 А и 48 В/15 А. Эта интеллектуальная система зарядки на основе полупроводников может поддерживать как литий-ионные, так и свинцово-кислотные батареи.

  Блок-схема решения для зарядки аккумуляторов электромобилей показана на рис. 1. Здесь зарядное устройство ASSP flash MCU HT45F5Q-X является сердцем схемы зарядного устройства электромобиля со встроенными операционными усилителями (OPA) и цифровым преобразователем. -аналоговые преобразователи (ЦАП), необходимые для функции зарядки аккумулятора.

  Рис. 1: Блок-схема зарядного устройства электромобиля

  Технические характеристики флэш-микроконтроллера зарядного устройства серии HT45F5Q-X показаны на рис. 2. Разработчики могут выбрать подходящий микроконтроллер из серии HT45F5Q-X в соответствии с требованиями своего приложения.

  Рис. 2: Технические характеристики HT45F5Q-X

  Особенности и работа зарядного устройства для электромобилей для спецификации 48 В/12 А кратко описаны ниже. В этой конструкции зарядного устройства для электромобиля используется микроконтроллер HT45F5Q-2 для реализации функции управления зарядкой аккумулятора.

  MCU включает в себя модуль зарядки аккумулятора, который можно использовать для управления зарядкой с обратной связью с постоянным напряжением и постоянным током для эффективной зарядки аккумулятора. Внутренняя блок-схема MCU HT45F5Q-2 представлена ​​на рис. 3.9.0003 Рис. 3: Блок-схема HT45F5Q-2

  Модуль зарядки аккумулятора в HT45F5Q-2 имеет встроенные OPA и DAC, необходимые для процесса зарядки. Таким образом, конструкция снижает потребность во внешних компонентах, таких как шунтирующие регуляторы, ОУМ и ЦАП, которые обычно используются в обычных цепях зарядки аккумуляторов. В результате периферийная схема компактна и проста, что приводит к меньшей площади печатной платы и низкой общей стоимости.

  Работа зарядного устройства для электромобилей

  Входная мощность для зарядного устройства для электромобилей представляет собой напряжение переменного тока в диапазоне от 170 до 300 В. Зарядное устройство электромобиля использует полумостовую конструкцию резонансного преобразователя LLC из-за его характеристик высокой мощности и высокой эффективности для получения мощности постоянного тока для зарядки аккумулятора.

  В конструкции используется схема выпрямителя для преобразования входного переменного напряжения в высокое постоянное выходное напряжение, а также фильтр электромагнитных помех (ЭМП) для устранения высокочастотных помех от входного источника питания. Микросхема контроллера широтно-импульсной модуляции (ШИМ), такая как UC3525, может использоваться для управления полевыми МОП-транзисторами полумостового LLC-преобразователя.

  Процесс зарядки аккумулятора контролируется MCU HT45F5Q-2. Он отслеживает напряжение батареи и уровни зарядного тока и дает обратную связь на микросхему ШИМ-контроллера. Основываясь на обратной связи, ШИМ-контроллер изменяет рабочий цикл своего ШИМ-сигнала и управляет схемой MOSFET для получения переменного выходного напряжения и тока для зарядки аккумулятора.

  Для лучшей защиты HT45F5Q-2 изолирован от остальной части схемы (т. е. высоковольтных компонентов) с помощью оптрона. Светодиодные индикаторы уровня заряда батареи предназначены для определения состояния зарядки.

  Процесс зарядки аккумулятора

  Изменение зарядного напряжения и тока во время процесса зарядки графически показано на рис. 4. Если напряжение аккумулятора слишком низкое при подключении для зарядки, низкий зарядный ток (т. е. непрерывный заряд (TC)) будет установлен изначально, и начнется процесс зарядки.

  Рис. 4: Кривая зарядки аккумулятора

  Когда напряжение аккумулятора увеличивается до заданного уровня (Vu), для зарядки применяется постоянное напряжение (CV) и постоянный ток (CC), которые продолжаются до тех пор, пока аккумулятор не будет полностью заряжен. Аккумулятор считается полностью заряженным, когда напряжение достигает VOFF. Когда зарядный ток падает до Iu, устанавливается конечное напряжение (FV). Процесс контроля напряжения, тока и температуры в этом зарядном устройстве для электромобилей описан ниже.

  (a) Контроль напряжения

  Напряжение зарядки определяется на основе начального напряжения батареи, когда она подключена для зарядки. По мере зарядки напряжение зарядки изменяется соответствующим образом, и, наконец, когда батарея полностью заряжена, устанавливается окончательное напряжение. Уровни принятия решений по зарядному напряжению для зарядного устройства 48 В/12 А поясняются ниже.

  • Если напряжение аккумулятора <36 В, TC (0,6 А) зарядка, настройка напряжения FV (56 В)
  • Если напряжение батареи <40 В, TC (0,6 А) зарядка, установка напряжения CV (58 В)
  • Если напряжение батареи > 40 В, зарядка CC (12,0 А), установка напряжения CV (58 В)
  • При полной зарядке напряжение устанавливается на FV (56 В). Если напряжение батареи ниже FV, зарядный ток будет сброшен до CC (12,0 А).

  (b) Контроль тока

  Ток заряда устанавливается в зависимости от напряжения аккумулятора. Первоначально, если напряжение батареи слишком мало, для зарядки батареи будет установлен ток подзарядки. Как только напряжение батареи достигает определенного уровня, для зарядки подается постоянный ток, пока батарея не будет полностью заряжена. Уровни принятия решений по зарядному току для зарядного устройства 48 В/12 А перечислены ниже.

  • Ток перезарядки <1,2 А, определить окончание зарядки
  • Ток перезарядки >0,2 А, определить начало зарядки

  (c) Защита от перегрева

  Зарядное устройство электромобиля оснащено термистором с отрицательным температурным коэффициентом (NTC) для контроля температуры и вентилятором для регулирования нагрева. При повышении температуры автоматически включается вентилятор для отвода тепла; он выключается, когда температура снижается до нижнего установленного порога. Кроме того, вентилятор включается при высоком зарядном токе и выключается при низком зарядном токе.

  • Когда температура NTC >110°C, зарядный ток будет снижен до 50 % зарядного тока и будет периодически контролироваться

  (d) Светодиодные индикаторы состояния зарядки

  Они перечислены ниже.

  • TC зарядка, красный индикатор медленно мигает (0,3 с горит, 0,3 с выключается)
  • CC, заряд CV, красный индикатор быстро мигает (0,1 с горит, 0,1 с выключается)
  • При отсутствии зарядки горит зеленый индикатор
  • Когда время зарядки превышает восемь часов, загораются красный и зеленый индикаторы

  (e) Продолжительность зарядки

  При превышении продолжительности зарядки (длительность зависит от емкости аккумулятора) напряжение падает до FV, ток снижается до TC, и зарядное устройство повторно контролирует напряжение аккумулятора.

  Схема и сборка печатной платы

  Схема конструкции зарядного устройства Holtek EV для типа 48 В/12 А показана для справки на Рис. 5, а его печатная плата в сборе показана на Рис. 6.

  Рис. 5: Схема зарядного устройства EV для 48 В/12 А 12A

  Скачать исходное изображение:

  нажмите здесь

  Флэш-микроконтроллер ASSP HT45F5Q-2 также можно использовать для разработки решений с более высокой мощностью. Он предлагает программируемую опцию для установки пороговых значений параметров, что делает его очень удобным для конструкций зарядных устройств для электромобилей. Holtek предоставляет технические ресурсы, такие как блок-схемы, схемы приложений, файлы печатных плат, исходный код и т. д., чтобы помочь разработчикам в быстрой разработке продукта и сокращении времени выхода на рынок.

  Рис. 6: Сборка печатной платы зарядного устройства для электромобилей

  Платформа разработки зарядных устройств для электромобилей для серии HT45F5Q-X скоро будет доступна.
