Как поднимать автомобиль с помощью электрического подъёмника

Данная статья актуальна для любой марки автомобиля

Ил. 1.1. Первая операция при подъеме автомобиля — автомобиль нужно правильно выставить в центре площадки подъемника

Ил. 1.3. Опорные площадки, расположенные на концах лап подъемника, можно поворачивать, подстраивая под конструкцию конкретной модели автомобиля

Ил. 1.5. Во многих подъемниках используются опорные площадки шарнирной конструкции, состоящие из двух секций. Повернув короткую секцию, можно поднять зону контакта опорной площадки с кузовом автомобиля над лапой подъемника, что часто бывает необходимым для предотвращения контакта кузова с лапами подъемника, приводящего к его повреждению

Ил. 1.2. На площадке подъемника в определенном месте закреплена специальная колесная площадка. Большинству автомобилей, чтобы занять правильную позицию на площадке подъемника, достаточно при заезде попасть левым передним колесом в центр этой площадки

Ил. 1.4. Телескопическая конструкция лап подъемника позволяет удлинять или укорачивать их, подстраивая под конструкцию конкретной модели автомобиля

Ил. 1.6. Повернув длинную секцию опорной площадки, можно еще выше поднять зону контакта опорной площадки с кузовом автомобиля. Такое положение опорной площадки требуется для безопасного подъема многих пикапов, автофургонов и спортивных автомобилей

Ил. 1.7. При подъеме грузовика или фургона, оснащенного подножками, могут потребоваться дополнительные, еще более высокие опорные площадки на лапах подъемника

Ил. 1.9. Опорные площадки выставляются под участками задней части кузова в соответствии с указаниями, приведенными в документации

Ил. 1.11. Убедившись, что все опорные площадки выставлены надлежащим образом, включают электромеханический привод подъемника и начинают подъем автомобиля

Ил. 1.8. Опорные площадки выставляются под участками передней части кузова в соответствии с указаниями, приведенными в инструкции по эксплуатации и/или инструкции по техническому обслуживанию конкретной модели автомобиля

Ил. 1.10. На этой фотографии видно, что лапы подъемника выставлены асимметрично — под передней частью автомобиля лапы короче, чем под задней. Такой вариант наилучшим образом подходит для легковых автомобилей — он позволяет водителю легко выйти из автомобиля, поскольку в этом случае опорные колонны подъемника не мешают широко открыть дверцу водителя

Ил. 1.12. Подняв автомобиль на небольшую (примерно фут — 30 см) высоту, подъемник останавливают, чтобы еще раз проверить, что все опорные площадки контактируют с кузовом или рамой автомобиля в надлежащих местах

Ил. 1.13. Покачав автомобиль, поднятый на небольшую высоту, проверяют устойчивость его положения на опорных площадках подъемника. Если автомобиль раскачивается, его опускают на землю и повторно выставляют опорные площадки. Если автомобиль устойчиво держится на опорных площадках, его поднимают на необходимую высоту. Обязательно следите за соблюдением правил техники безопасности при подъеме автомобиля и выполнении работ под ним

Ил. 1.15. При необходимости увеличить просвет между рычагами подъемника и кузовом можно поднять опорные площадки и выставить их под сварными кромками так, как показано на этой фотографии

Ил. 1.17. Опустив автомобиль на землю, убирают все лапы подъемника и проверяют, чтобы ничто не помешало вывести автомобиль с площадки подъемника

Ил. 1.14. Как видно на этой фотографии, опорная площадка выставлена таким образом, что контактирует по всей длине с кромкой сварного шва. В этом случае нагрузка распределяется по всей длине опорной площадки, что снижает вероятность деформирования или повреждения сварной кромки кузова

Ил. 1.16. После завершения технического обслуживания необходимо немного поднять автомобиль с помощью электромеханического привода подъемника и разблокировать подъемник. Только после этого автомобиль с помощью гидравлического механизма, управляемого специальным рычагом, плавно опускают на землю

Ил. 1.18. Осторожно выводят автомобиль с площадки подъемника. Обратите внимание на то, что все лапы полностью убраны из-под кузова, чтобы избежать наезда на них колес автомобиля во время его выезда с площадки подъемника

Автомобильные подъемники и их эксплуатация

Данная статья является обзорным материалом относительно существующих типов подъемников, используемых в автомобильных сервисах, и советов по их повседневной эксплуатации. Подъемник для автомобилей является обязательным атрибутом автосервиса, поэтому они получили самое широкое распространение.

В России очень часто потребители не обращают внимание на качество подъемников и гарантию, а гонятся за дешевыми экземплярами. В конечном итоге их бизнес сильно страдает от неграмотного выбора подъемника. Рассмотрим основные моменты на которые стоит обратить внимание при выборе автомобильного подъемника.

Типы приводов

В зависимости от типов используемых приводов все подъемники можно разделить на две группы:

• Электромеханические, основанные на использовании винтовой передачи, где механическая энергия превращается в осевое движение. Энергия для подъема в них вырабатывается электродвигателем.
• Электрогидравлические, где в основе силовой передачи используется гидравлический цилиндр с насосом.

Конструктивно все подъемники можно разделить на четыре типа:

• Двухстоечные с верхним или нижним типом синхронизации. Наиболее распространенный тип подъемников в настоящее время
• Четырехстоечные. Чаще всего используются для проведения операций сход-развала
• Ножничные модели
• Плунжерные модели

На текущий момент электромеханические подъемники не пользуются большой популярностью, несмотря на очень высокую степень надежности. Значительная часть подобного оборудования выпускается отечественными компаниями, оценочно до 40% рынка. Наибольшее распространение получили модели Дмитровского завода.

В тоже время сейчас на рынке появилось достаточное количество электрогидравлических подъемников из Китая, которые по цене (от 1.5 до 3.0 тысяч долларов) сопоставимы с электромеханическими моделями. Для примера, подъемник Т4 гидравлического типа, обладающий максимальной грузоподъемностью груза в 4 тонны, поставляемый из Китая, имеет цены, сопоставимую с отечественными электромеханическими подъемниками. Использовать его получили возможность даже небольшие автосервисы, не имеющие серьезного капитала. Как результат, в последнее время спрос на продукцию российских машиностроителей существенно снизился.

Преимущества и недостатки каждого из типов приводов

Одной из особенностей электромеханических подъемников является обилие трущихся деталей, что накладывает определенные требования к их обслуживанию. Для гидравлических систем недостаточный уровень обслуживания значительно меньше сказывается на работоспособности, чем на механике. Винтовая пара требует постоянного наличия качественной смазки. В тоже время, обилие масла на колоннах приводит к существенному снижению эстетической привлекательности изделия, а также способствует ускоренному налипанию пыли и грязи, которые превращаются в абразивный материал, негативно влияющий на трущиеся детали, и ускоряющий степень их износа.

Кроме того, электромеханические подъемники значительно более сложны и трудоемки в ремонте. Например, выход из строя рабочей гайки потребует дорогостоящей замены, при этом специалисты уверяют, что значительно проще сменить весь подъемник, чем данную деталь. Для гидравлических моделей требования обслуживания менее жесткие, но и здесь следует придерживаться определенных правил.

Советы по техническому обслуживанию

В процессе использования гидравлического оборудования требуется проводить каждодневное удаление появившихся пятен загрязнения, а также проверять степень работоспособности насосного оборудования. Это несложное действие способно уберечь от серьезных денежных трат на ремонт в будущем. В процессе техобслуживания электрогидравлического оборудования требуется проведение следующих видов работ:

• Устранение масляных пятен и подтеков, образующихся на основании подъемника
• Периодическая смазка подвижных соединений
• Проверка швов и мест соединений на предмет их герметичности
• Проверка работоспособности электрической системы подъемника, ее элементов, включая двигатель, а также качество соединения кабелей
• Проверка анкеров на степень затяжки
• Проверка качества натяжения синхронизирующих тросов
• Оценка сохранности резьбовых соединений
• Визуальную проверку целостности основных элементов подъемника
• Проверку датчика ограничения верхнего положения подъема на работоспособность
• Обслуживание страховочных фиксаторов (проверка, чистка, смазка при необходимости)
• Проверка количества масла в системе

Стоит отметить, что подъемники конкретного производителя могут иметь определенные отличия в обслуживании, связанные с их конструктивными особенностями. Отдельные компании рекомендуют ежемесячную проверку, кто-то практикует более продолжительные межпроверочные периоды, например, в один квартал.

В процессе ежегодного обслуживания вместе с текущими операциями проводится ряд дополнительных мероприятий:

Осмотр швов и стоек (перекладины и подхваты)

Определение уровня износа вкладышей на направляющих каретки. Их замена (по потребности)

Покраска участков, имеющих повреждение покрытия

Проводить замену масла в системе требуется согласно инструкций завода изготовителя подъемного оборудования. Чаще всего это делается один раз за три года.

Наиболее типичные виды неисправностей

Потеря синхронизации подъема стоек

Встречается подобный вид неисправности нечасто. Он может быть связан с провисанием одной из кареток на начальных этапах эксплуатации оборудования. Процесс синхронизации основывается на работе тросов, которые в самом начале работы имеют свойство растягиваться, не исключено, что на разную величину. Именно поэтому через пару месяцев работы тросы требуется проверять и при необходимости подтягивать. В последующем при должном уходе операции по подтяжке могут не понадобиться в течение всего срока службы подъемника.

Тросы не находятся под нагрузкой, поэтому их порыв должен стать причиной обязательного вызова представителей производителя для определения причин случившегося. Основными причинами повышенного износа выступает контакт с грязью и водой. Особенно актуально это для моделей, обладающих системой нижней синхронизации, установленных в специальные углубления, обеспечивающие наличие на станции ровного пола. В подобных углублениях практически всегда скапливается масса воды и грязи, негативно действующих на трос и уровень его износа.

Для троса системы синхронизации необходимо обеспечить не только чистоту поверхности, но и постоянную смазку, снижающую влияние трения. В тоже время, смазка должна быть в меру, так как излишнее количество смазочных веществ способствует налипанию дополнительной грязи, превращающейся вместе со смазкой в мощный абразив. Оптимальным вариантом является использование моторных масел. При использовании консистентных смазок покрытие поверхностей должно быть тонким слоем.

Проблемы с гидравликой

Основные элементы гидравлической системы изначально обладают достаточным запасом прочности, поэтому от владельцев оборудования требуется только следить за качеством используемого в системе масла и не допускать попадания грязи на штоки цилиндров. Основными проблемами гидравлической системы, с которыми приходится сталкиваться в процессе эксплуатации подъемников, являются поломки электрического оборудования или порывы (трещины) шлангов. Опять таки, в первую очередь это характерно для случаев, когда подъемник монтируется в углубления.

Избежать подобной ситуации можно. Во-первых, для подобных заглублений необходимо использовать дренаж, позволяющий отводить воду и не накапливать ее. Не стоит забывать и о том, что при отсутствии дренажа, находящиеся в углублении металлические детали очень быстро подвергаются воздействию ржавчины.

Повреждения механического характера

Отдельным видом повреждений следует рассмотреть поломки, связанные с механическим воздействием на гидравлические подъемники. К повреждениям подобного характера относится загиб лап или колонн, складывание стоек (при нижней синхронизации) под воздействием высоких нагрузок в процессе эксплуатации. Количество поломок подобного характера в практике минимально. Чаще всего они связаны либо с ошибками персонала при установке автомобиля на подъемнике, либо объясняются ошибками людей в процессе проведения монтажных работ по установке оборудования.

Любой подъемник конструктивно имеет защиту от перегрузки в виде перегрузочных клапанов, которые блокируют подъем машины в ситуациях, когда ее вес превышает установленную грузоподъемность оборудования. В такой ситуации перегрузить подъемник можно только неправильным положением машины. Ее вес находится в пределах нормы, но вся масса воздействует только на определенные лапы, например, одну или две. В таком случае размер изгиба может оказаться таким, что спуск автомобиля на землю потребует значительных усилий и времени.

Процесс проведения монтажных работ и возможные при этом ошибки обсуждать не имеет никакого практического значения. В процессе проведения работ требуется учитывать массу факторов, включая качества основания, установку оборудования по вертикали и горизонтали, синхронизация, регулировка систем и так далее. При покупке подъемника его сборку лучше всего доверить профессионалам, желательно представителям компании, которые в дальнейшем будут заниматься сервисным обслуживанием гидравлического подъемника, сертифицированные производителем. Если проводить работы самостоятельно, то об использовании гарантии завода-изготовителя можно забыть.

Очень часто в процессе установки приходится сталкиваться с готовым помещением автосервиса, где планируется использовать оборудование. При этом оказывается, что основание полностью не подходит для надежной и правильной установки. В такой ситуации не способны справиться с проблемой и самые мощные анкерные болты. Рано или поздно, но такой подъемник вырвет болты и рухнет вместе с поднятым автомобилем. Именно поэтому надежные компании, уважающие свой труд и дорожащие репутацией, никогда не будут проводить монтажные работы в условиях, когда основание не отвечает необходимым требованиям.

С целью обеспечения необходимого качества обслуживания подъемников за ними чаще всего закрепляется ответственный сотрудник. Это может быть мастер по приемке автомобиля, старший смены или другой специалист. Дело в том, что слесаря на СТО меняются очень часто, поэтому нет никакой гарантии, что каждый из них будет должным образом выполнять работы по периодическому обслуживанию подъемника.

В последнее время в России активно развивается аутсорсинг, когда выполнение тех или иных работ берет на себя сторонняя организация. Применяется подобная практика и в обслуживании техники, поэтому любой автосервис имеет возможность заключить договор обслуживания подъемного оборудования со специализированной организацией.

После заключения договора останется только ежегодно оплачивать услуги специалистов службы сервиса. Все остальные заботы по техобслуживанию они возьмут на себя. В цену обслуживания входят и расходные материалы, при этом итоговая суммы остается вполне приемлемой, и многократно меньше, чем стоимость самого подъемника.

Основным достоинством подобного обслуживания является гарантия со стороны сервисной службы. Как результат, все поломки, возникшие в период действия договора, если они не стали причиной неграмотных действий сотрудников техстанции, устраняются за счет компании, причем в минимально короткие сроки и полностью бесплатно.

Можно не сомневаться, что потраченные на привлечение профессиональных специалистов деньги полностью окупятся за счет безаварийной и длительной эксплуатации подъемников.

виды и конструкции, подготовка чертежей и инструментов

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Особенности автомобильных подъемников: виды автоподъемников, критерии выбора

Современную СТО сложно представить без такого необходимого оборудования, как подъемники для машин. Они помогают создать необходимые условия не только для проведения осмотра и качественной диагностики автотранспорта, но и для выполнения ремонтных работ и технического обслуживания. Их часто используют и для решения многих других задач, с которыми обращаются автомобилисты — выполнение слесарных работ, кузовного ремонта, восстановление ходовой части. Незаменимы автомобильные подъемники и на шинных сервисах.

Эти приспособления значительно упрощают выполнение ремонта двигателей и обслуживание электрической части автомобиля. Ведь не всегда оказывается достаточно смотровой ямы, чтобы можно было выполнить все виды работ, связанных с обслуживанием автомобилей. Подъемники для машин, в высокой востребованности которых можно не сомневаться, сегодня представлены в большом количестве вариантов. Есть среди них и самые популярные, о которых наверняка наслышаны многие автовладельцы.

Характеристики автоподъемников

Для эффективного выполнения возложенных на автомобильные подъемники задач они должны обладать определенной:

• скоростью подъема;
• грузоподъемностью;
• высотой подъема;
• клиренсом;
• конструкцией.

Под грузоподъемностью понимается вес транспортного средства, которое подъемник может поднимать без риска перегрузки. Используемое на станциях техобслуживания оборудование должно иметь грузоподъемность от 1,5 до 5 тонн.

Другой важной характеристикой является скорость подъема, по которой многие подъёмники отличаются незначительно. Обычно они поднимают автомобиль за 1−2 минуты. Логично ожидать, что электромеханические подъемники смогут быстрее поднимать автомобиль. У большинства разновидностей оборудования максимальная высота подъема ограничена двумя метрами.

Если говорить об общей высоте, то она составляет не более 4 м. На практике же, как правило, не требуется осуществлять подъем транспортного средства на значительную высоту для выполнения необходимых работ. Если только речь идёт об автомобилях с высокой крышей, может потребоваться поднять автотранспорт на высоту от 4000 до 4200 мм. Отдельную группу подъемников образуют агрегаты, используемые в шиномонтажных мастерских, которые позволяют поднимать транспорт на небольшую высоту.

Под клиренсом подъемников подразумевается минимальная высота, на которой располагается оборудование при опущенных лапах. У большинства агрегатов этот параметр имеет значение от 95 до 110 мм. Но также встречаются и низкопрофильные механизмы, у которых показатель клиренса равен 75−90 мм. Чаще всего системы этого типа используются при подъеме транспорта с малым клиренсом или обвесом.

Требования по безопасности

Во время использования подъемников автомобильных необходимо соблюдать правила безопасности. Это делается главным образом для того, чтобы избежать риска падения оборудования и возникновения травматических ситуаций, связанных с нерабочим состоянием электрических механизмов. Особенно это актуально для передвижного оборудования, а также устройств, которые эксплуатируются на улице.

Виды конструкции

Тип исполнения подъемника предопределяет принцип его работы. Также от устройства зависят и особенности крепления транспортного средства на подъемном механизме. В зависимости от вида привода агрегаты для подъема автомобилей могут быть разделены на несколько видов:

• Электромеханические.
• Гидравлические.
• Электрогидравлические.
• Пневмогидравлические.
• Пневматические.

В зависимости от устройства опорных элементов принято выделять стоечные, плунжерные подъемники и ножничные агрегаты.

Каждый вариант автоподъёмников для автосервиса обладает собственными конструктивными особенностями. Также они могут отличаться и сферой применения. На это оказывает влияние тип выполняемых сервисных работ и класс машин, обслуживанием которых занимается конкретная станция.

В последнее время всё чаще на СТО можно встретить электрогидравлические агрегаты. Выбор в их пользу вполне закономерен, если учесть наличие у них большого количества преимуществ перед электромеханическими аналогами. К примеру, в этих системах отсутствуют механические детали и узлы, обладающие повышенным износом. Всё это положительным образом сказывается на надежности и долговечности оборудования. К тому же такие механизмы имеют более плавный рабочий ход, обладают большей экономичностью, просты в обслуживании и позволяют с меньшими усилиями опускать автомобильный транспорт.

Этот вид автомобильных подъемников поставляется со специальными опорами, которые позволяют многократно повысить уровень безопасности оборудования.

Стоечный подъемник

В этих агрегатах большая часть нагрузки приходится на вертикальную стойку. Для крепления нижней части, которая выполняет функцию поддержки, используют анкерные болты, вкручиваемые в бетонное основание пола. Сбоку у этих систем предусмотрен подъемный механизм, который бывает электромеханического или электрогидравлического типа. Имеется сбоку и дополнительное крепление. Иногда можно встретить стоечные агрегаты, выполненные в мобильном варианте для более легкого передвижения.

В зависимости от количества стоек эти системы могут быть классифицированы на три типа:

• одностоечные;
• двухстоечные;
• четырехстоечные.

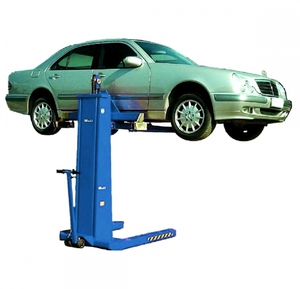

Одностоечное оборудование

Главными достоинствами этих систем является высокая универсальность и мобильность. Чаще всего их можно встретить на небольших СТО и сервисах гаражного типа. Эти механизмы доступны в стационарном и передвижном вариантах. Первые имеют грузоподъемность до 2 тонн. Что же касается мобильных моделей, то у них показатель грузоподъемности составляет 250 кг. Особенности конструкции таких агрегатов позволяют одновременно использовать не более 4 мобильных подъемников для легковых машин.

При использовании этих систем подъем автомобиля осуществляется за колёса или за пороги. Транспорт поднимается с одной или сразу с двух сторон. Всё зависит от количества имеющегося оборудования. Подъемные механизмы одностоечного типа часто используются на СТО и автомойках. Довольно часто ими оборудуются и шиномонтажные мастерские.

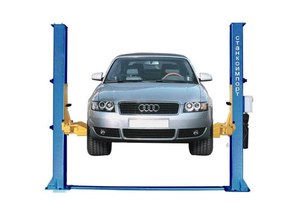

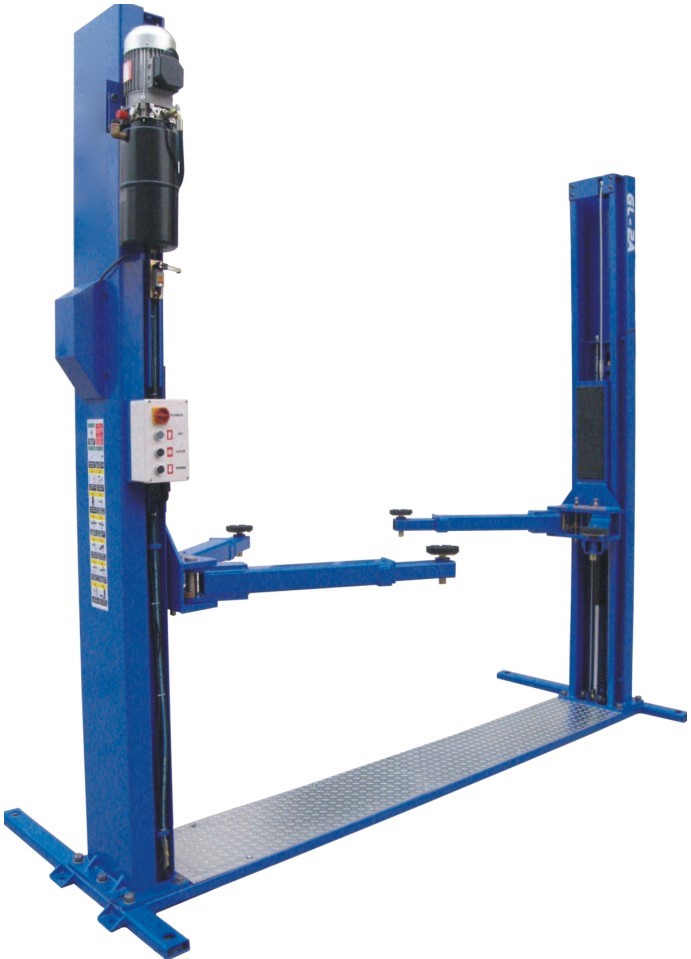

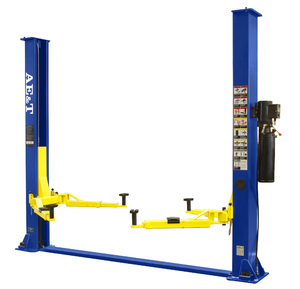

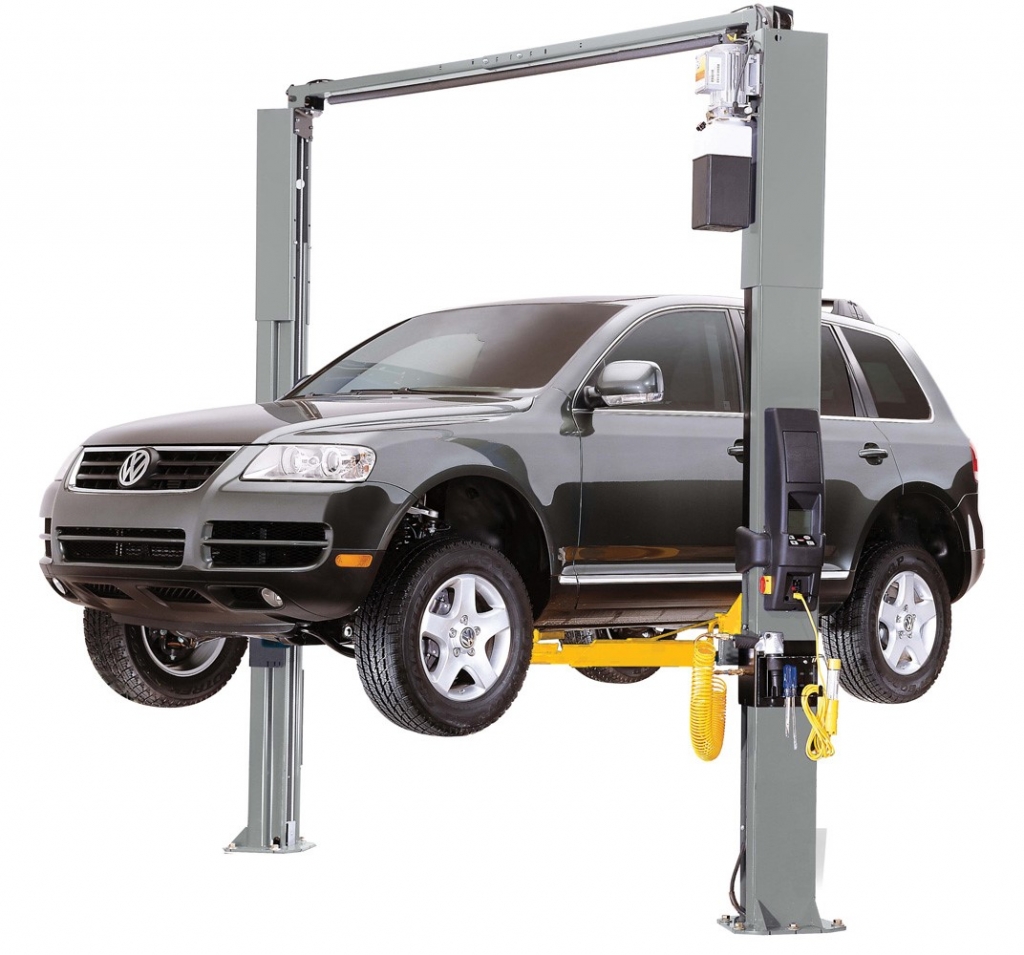

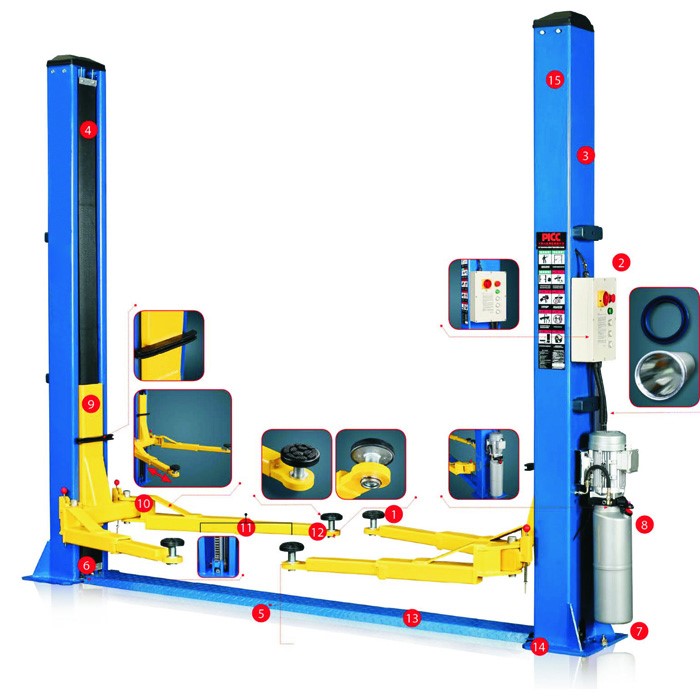

Двухстоечные подъемники

Являются не менее востребованными механизмами, чем одностоечные модели. Их можно использовать для выполнения различных задач — ремонта, диагностики и технического обслуживания. В конструкции этих систем отсутствует платформа, что позволяет оставить шасси в подвешенном состоянии. В зависимости от типа привода эти механизмы можно разделить на электромеханические и электрогидравлические. Первые более удобные в использовании, а вторые отличаются повышенным уровнем безопасности, надежности и долговечности. У таких систем показатель грузоподъемности составляет 8 тонн. На СТО, как правило, используются пятитонные модели.

В зависимости от типа развесовки принято выделять симметричные и асимметричные механизмы. На основании такого признака, как метод синхронизации, подъемники могут быть классифицированы на модели с нижним или верхним типом.

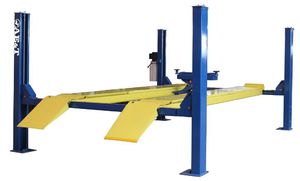

Четырехстоечные агрегаты

Главной особенностью этих изделий является высокая грузоподъемность. Чаще всего их можно встретить на грузовых СТО. Относящиеся к этой группе системы можно классифицировать в зависимости от грузоподъемности и длины платформы. Системы, у которых размеры не превышают 5000 мм, отлично подходят для подъёма легковых авто. Основными их достоинствами являются простота и надежность, демократичная цена, возможность обслуживания автотранспорта с длинной базой, использования для подъема грузовых автомобилей. Из недостатков можно выделить только не слишком удобную перемычку и большие размеры.

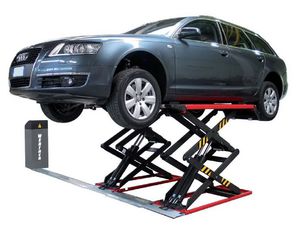

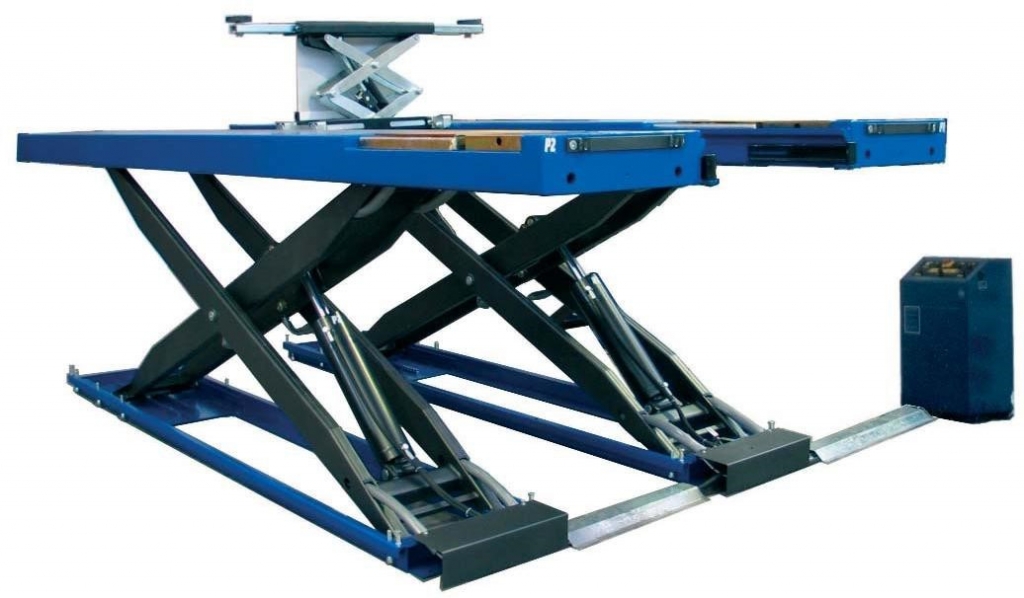

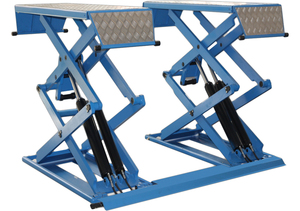

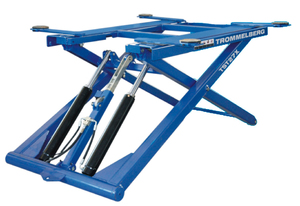

Ножничные автоподъемники

Механизмы этого типа используются для технического обслуживания автомобилей и для регулировок. Достоинством является возможность установки вровень с поверхностью пола. Благодаря особому исполнению принимают компактный вид в сложенном состоянии.

Многие модели осуществляют подъем автотранспорта с использованием гидравлического привода. Последний обеспечивает им такие достоинства, как полная бесшумность во время работы, плавность хода, высокую долговечность. Подъемники этого типа бывают двух видов — стационарные и мобильные. Последние используются для оперативного обслуживания за пределами мастерской. Эти подъёмники имеют грузоподъемность на уровне 5 тонн. Главным недостатком является высокая стоимость.

Плунжерное оборудование

Системы этого типа предназначены для технического обслуживания и ремонта не только легкового, но и грузового автотранспорта. Они выпускаются в нескольких вариантах — с одним, двумя и четырьмя плунжерами. Есть модели с платформой и оборудованные лапами. Помимо этого можно встретить системы с напольным монтажом. Однако чаще всего используются системы, устанавливаемые в специальное углубление в полу.

Несущая часть у механизмов располагается на верхних торцевых частях. Благодаря этой схеме подъемники обеспечивают наиболее удобные условия для проведения работ с возможностью доступа к автомобилю с любой из сторон. Главными достоинствами является высокий уровень надежности, удобство в использовании, плавность подъема и опускания, низкий уровень шума, широкий модельный ряд. Эти системы можно использовать вместе со стендами по регулировке развала. Из минусов можно отметить высокую стоимость и трудности при монтаже.

Мобильный колонный подъемник

Эти системы для подъема автотранспорта владельцы СТО и шинных мастерских выбирают из-за высокой степени универсальности и экономичности при обслуживании тяжелых грузовиков. Чтобы воспользоваться такими подъемниками, не нужно особым образом подготавливать фундамент для их монтажа. Они могут быть установлены в любом помещении.

Весомым преимуществом систем является мобильность, благодаря чему можно сэкономить немало полезной площади помещения. Используемый в конструкции электронный блок позволяет выполнять синхронизацию. Эти системы имеют грузоподъемность от 12 до 80 тонн.

Специальные устройства для автомобилей

К этой категории относят системы, предназначенные для шинного сервиса, проведения кузовных работ, обслуживания мотоциклов.

Системы для шиномонтажа выполнены в виде оборудования с платформой, с помощью которого можно быстро и с минимальными усилиями произвести замену колёс. В зависимости от типа привода выделяют пневматические, электрогидравлические и электромеханические механизмы. В этих подъемниках используется конструкция ножничного типа.

Агрегаты для кузовных работ очень удобны в эксплуатации. С их помощью многократно повышается производительность при проведении работ. Эти системы имеют возможность полной синхронизации. Доступны в двух вариантах — с пневматическим и пневмогидравлическим приводом.

Принципы выбора

Подъемники для автомашин — один из важных механизмов, который должна иметь каждая станция техобслуживания. Все они сегодня предлагаются в разных вариантах исполнения и обладают различными характеристиками, которые обязательно должны учитывать покупатели.

Грузоподъемность является одним из важных критериев выбора автомобильного подъемника. В то же время необходимо обращать внимание и на скорость и высоту подъема, конструктивное исполнение. От этого зависит не только эффективность и безопасность выполнения работ, но и удобство использования подъемников.

Последнее особенно актуально для владельцев частных СТО, которые не всегда могут найти место для подъемников стандартного типа. Поэтому им нужно с особой внимательностью выбирать эти механизмы, ища среди всего разнообразия решения, в наибольшей степени удовлетворяющие их запросам.

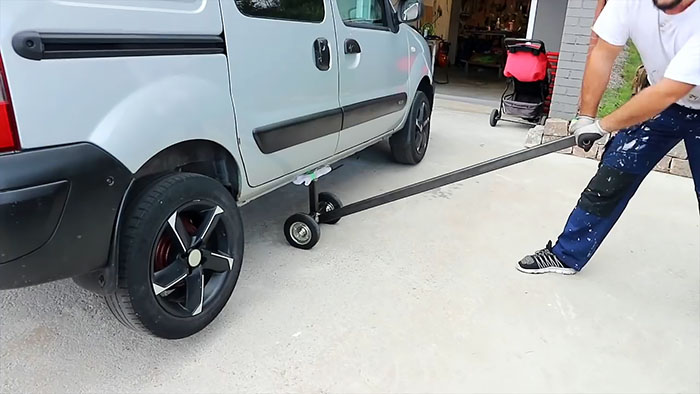

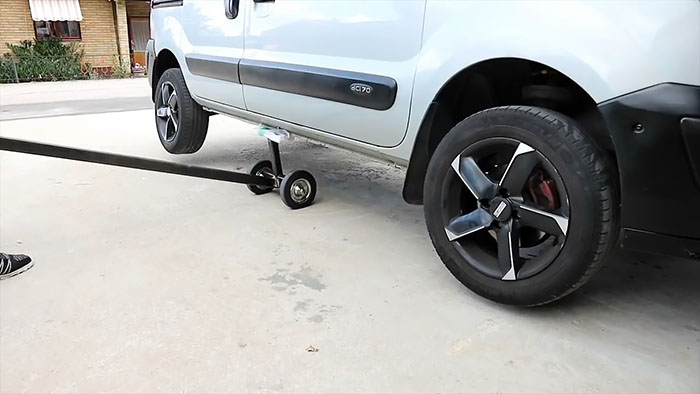

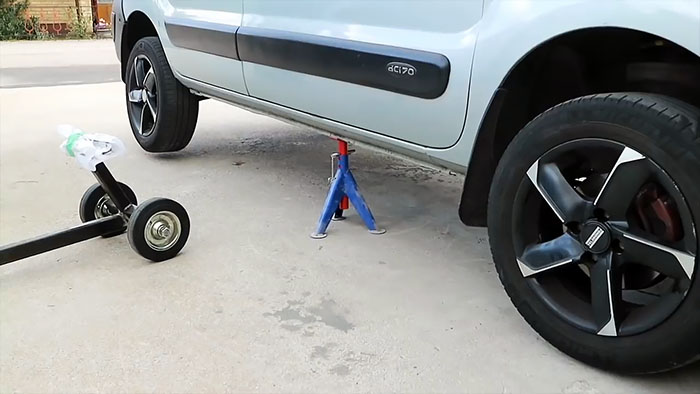

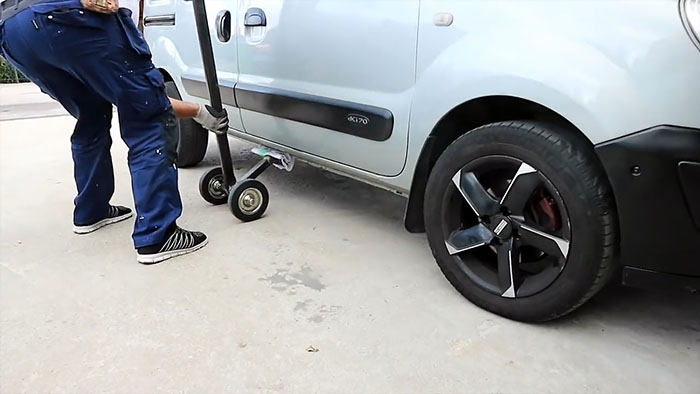

Подъемник для мгновенного поддомкрачивания автомобиля

С помощью гидравлического или винтового домкрата оперативно заменить колеса машины не удастся, т. к. эти механизмы не относятся к быстродействующим. Если вы дорожите своим временем, то в придачу к домкрату или упору, сделайте простую штуковину, которая поможет ускорить процесс снятия и установки автомобильных колес. Тем более, для этого не нужны дефицитные и дорогостоящие материалы, инструменты и приспособления.

Понадобится

Для изготовления самодельного подъемника нам необходимо приготовить следующие материалы:

• отрезок стальной трубы;

• профильную трубу;

• стальной Т-образный профиль;

• стальной стержень с резьбой и 4 гайки;

• два бескамерных колеса.

Для изготовления деталей и сборки нашей самоделки нам не обойтись без:

• маятниковой пилы;

• полуавтоматического сварочного оборудования;

• сверлильного станка со сверлильной головкой.

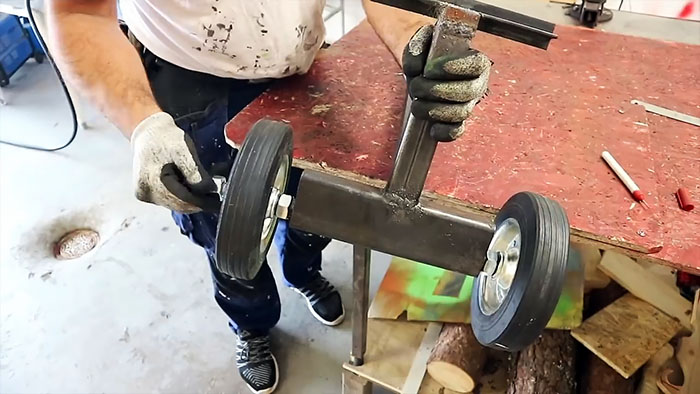

Изготовление быстродействующего подъемника

Начнем работу с основного узла, который будет воспринимать вес автомобиля, и через колеса передавать его на землю. Для этого с помощью маятниковой пилы отрезаем кусок стальной круглой трубы и точно такой же по длине отрезок профильной трубы.

Понятно, что размеры этих деталей должны заранее рассчитываться, чтобы выдержать поднимаемый груз – в нашем случае, по крайней мере, половину массы автомобиля.

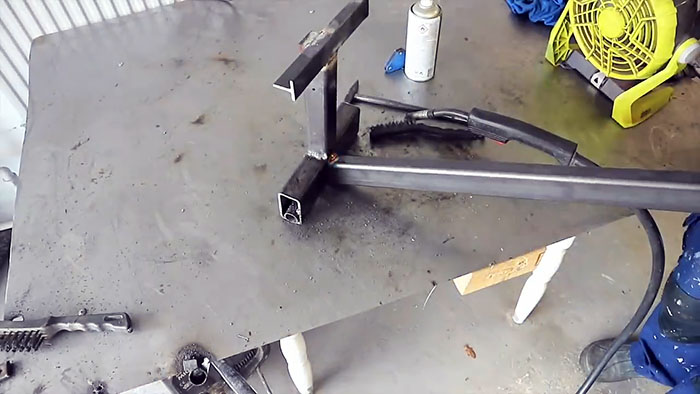

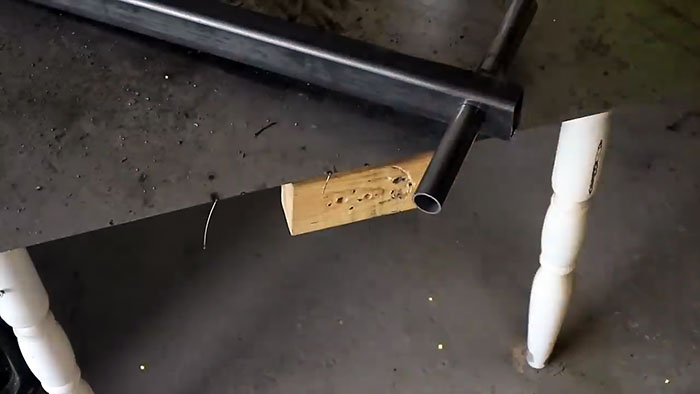

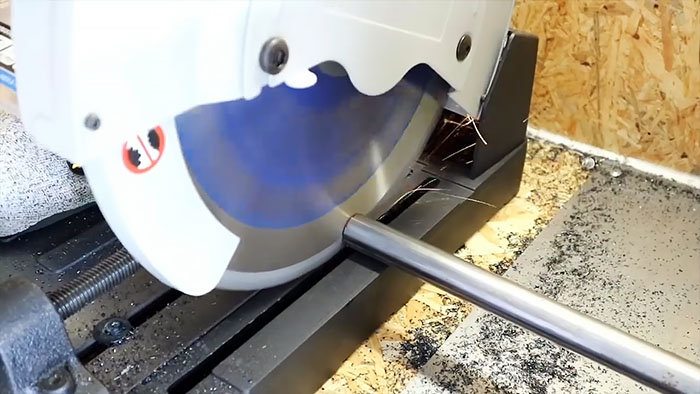

Вставляем круглую трубу в профильную и, выровняв торцы, надежно свариваем их с двух сторон по линиям соприкосновения в поперечном и продольном направлениях. Это будет горизонтальный силовой элемент нашего приспособления.

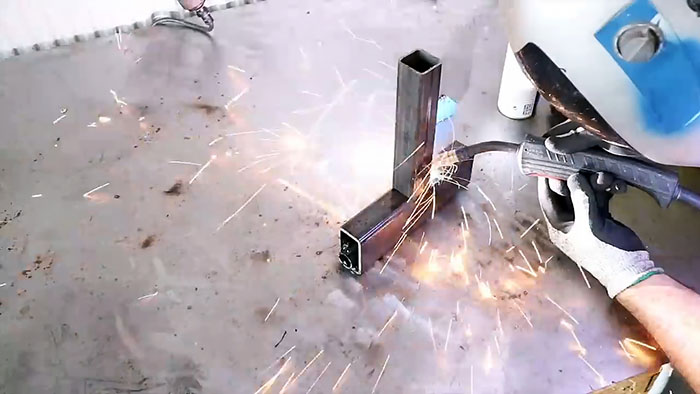

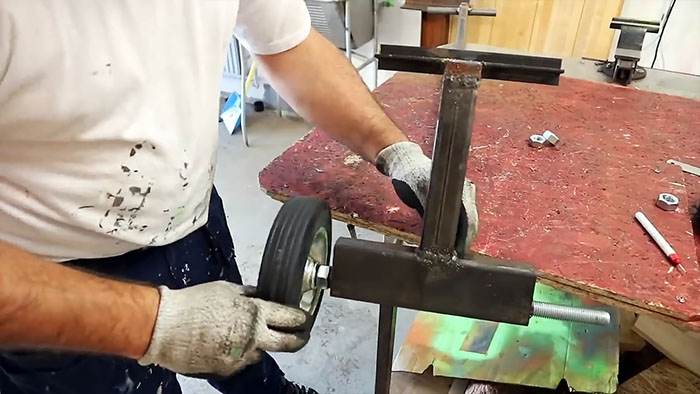

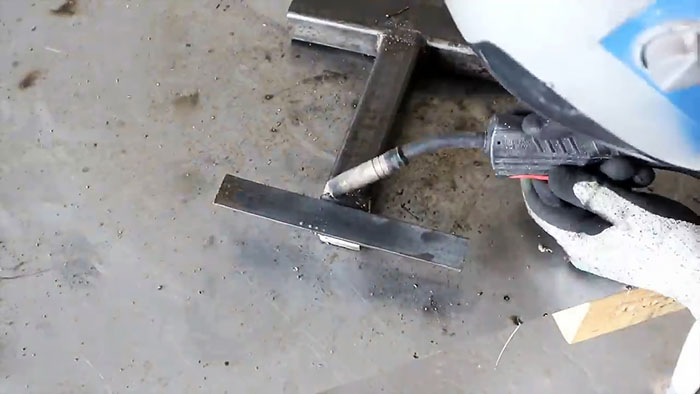

Отрезаем еще один кусок профильной трубы и привариваем его вертикально в центре горизонтального узла, состоящего из профильной и круглой трубы.

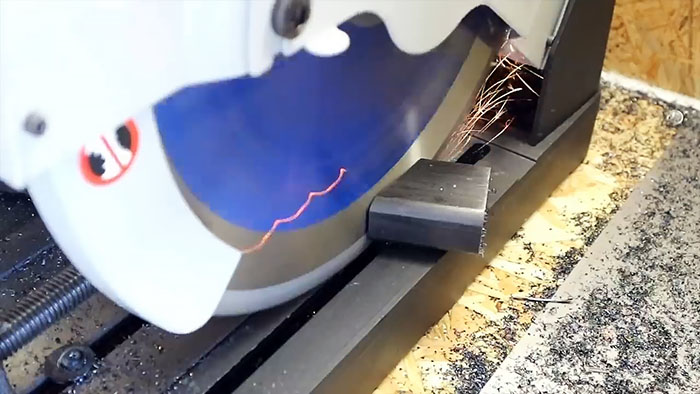

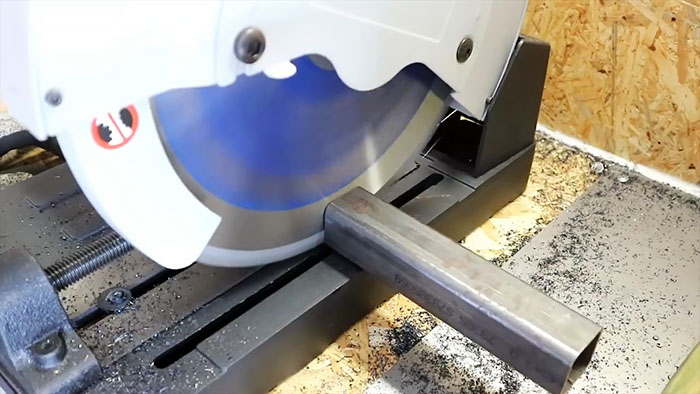

Отмеряем и по разметке отрезаем еще одну расчетную длину профильной трубы. С одного конца на станке сверлильной головкой выполняем сквозное отверстие.

Эта деталь – будущий рычаг для подъема машины, и чем он длиннее, тем меньше усилий для этого потребуется.
От профильной трубы, установленной под углом к диску маятниковой пилы, отрезаем фрагмент, который привариваем к верхнему торцу стойки скосом наружу.


Это позволит элементу, взаимодействующему с узлом машины в приподнятом положении, обеспечивать горизонтальность.
К косому фрагменту привариваем отрезок Т-образного профиля параллельно основанию, состоящему из профильной и круглой трубы.
Сбоку к горизонтальной профильной трубе под вертикальным элементом под углом привариваем ручку-рычаг.

В отверстие на другом ее конце вставляем отрезок круглой трубы и привариваем с двух сторон. Этот поперечный элемент нужен для приложения усилия рук к рычагу при поднятии машины.

В круглую трубу, приваренную внутри профильной, вставляем стальную шпильку соответствующего диаметра и такой длины, чтобы ее концы выступали наружу.


На оба конца навинчиваем до упора по гайке, затем устанавливаем бескамерные колеса и затягиваем их двумя другими гайками. Наш самодельный подъемник готов к работе.

Испытание подъемника

Подводим его под автомобиль и налегаем на ручку весом своего тела. Если, например, соотношение плеч нашего подъемника составляет 10:1 (150 см:15 см), то при массе тела 75 кг усилие подъема составит 750 кг, чего вполне достаточно для поднятия автомобиля средних размеров.

После подъема, удерживая наше приспособление, устанавливаем под машину домкрат или упор и опускаем на них вес машины.

После завершения работ, вновь приподнимаем нашим приспособлением авто и убираем домкрат или упор.

Смотрите видео
