как он выглядит, за что отвечает и для чего предназначен в автомобиле

Что такое иммобилайзер в автомобиле?

Дословно иммобилайзер в машине — это обездвиживатель. Механизм, предназначенный для предотвращения незаконного запуска силового агрегата либо других систем транспортного средства. К примеру, стартерного устройства.

В основном установка блокираторов выполняется производителями авто на дорогие и премиальные модели машин. Если сравнивать со штатными «противоугонками», то блокиратор не позволяет защитить салон от несанкционированного проникновения. Его наличие обеспечивает дополнительное препятствие для пуска мотора либо блокирует силовой агрегат спустя несколько минут после того, как он был запущен.

Управление блокиратором возможно только автовладельцем, у которого имеются устройства для контактного либо бесконтактного пуска ДВС (удаленно).

Как это работает

Увы, многие автоворы уже давно знают, как отключить ту или иную сигнализацию. Был разработан далеко не один обходчик, который позволяет легко обмануть чип сигнализации, найти, где находится блок управления, и отключить защиту. Потому сейчас актуально покупать только самые современные и многоуровневые сигнализации. Обычной пищалкой никого не испугаешь в наше время.

Принцип работы у нашего иммобилайзера другой. Его основное преимущество в том, что дейвас никто не видит. Это главная проблема для вора, поскольку он не может найти датчик, заблокировать сигналы и спокойно вскрыть замок.

Когда кто-то незаконно пытается завести машину, включается блокировка. Причем выглядит это так, словно автомобиль неисправный. Вор не захочет связываться с подобным авто, поскольку далеко на нем не уедешь, а вероятность попасть в руки правоохранительных органов очень высока. Здесь нельзя просто просчитать принцип действия или просканировать систему, отыскать рабочие частоты. Только на наиболее бюджетных и простых ИМБ такая вероятность присутствует.

Важно и то, что в иммобилайзерах нет реле или иных механических устройств в системе управления. Блокировки осуществляются на уровне электронного управления разными системами. Потому мошенники не смогут снять с той или иной системы блокировку, поскольку не знают, где и как ИМБ связан с ними. Этим объясняется тот факт, что количество угонов машин с иммобилайзерами совершается значительно реже, нежели при наличии сигнализации.

Описание конструкции устройства

Составляющие блокирующего устройства

Конструктивно блокиратор в автомобиле состоит из:

• управляющего девайса, использующегося для обработки сигналов и исполнения действий;
• коммутационного устройства электроцепей (одно либо несколько), предназначено для подключения либо отключения контактов;
• ключ управления, оснащенный специальным цифровым чипом.

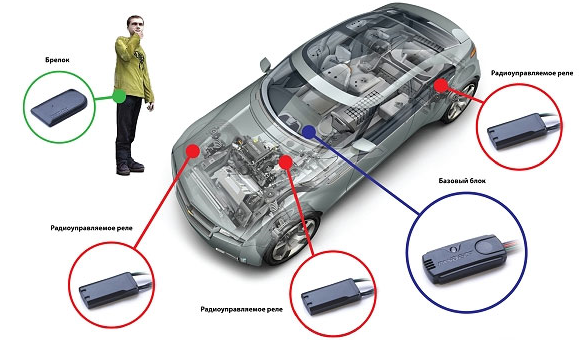

Беспроводной вид устройств для авто состоит из:

1. Чипа-ключа. В отличие от традиционных блокираторов беспроводные элементы управления выглядят в виде метки, выполняющей функцию радиочастотной авторизации. Она монтируется в верхней части ключа. По конструкции изготовлена в виде чипа.
2. Антенного модуля. Предназначен для обмена информацией между управляющим модулем и чипом. В различных типах блокираторов применяются разные виды антенных модулей. Наиболее распространенный вариант — кольцевой, такая антенна монтируется вокруг выключателя зажигания. В современных блокираторах могут применяться несколько типов антенн.
3. Управляющего девайса. Используется для генерации импульсов, исходящих от чипа, и приема сигналов от антенного модуля. После приема и обработки модуль преобразует сигналы в управляющие импульсы и передает их на ЭБУ мотора.

Производители противоугонных систем выпускают различные типы и модели модулей. Они входят в базовую комплектацию автомобилей премиум класса.

• контактными – редко используются владельцами авто, так как не отличается практичностью. Принцип действия – запуск двигателя введением специальной цифровой комбинации или поднесением чипа к специальному датчику;
• бесконтактными – наиболее востребованный тип устройств. Управление автомобилем осуществляется на расстоянии через брелок. Иммобилайзер воздействует на несколько систем автомобиля: замки дверей, модуль управления двигателем, что существенно затрудняет угон. Тут важно обращать внимание на радиус действия противоугонного устройства — чем он больше, тем лучше. Не стоит выбирать модели, которые перестают работать на расстоянии нескольких метров от автомобиля;
• «Защита в движении» – принцип действия системы заключается в отключении двигателя через некоторое время после угона. Это эффективное средство противодействия разбойным нападениям и вооруженным грабежам.

Классическая компоновка электронных противоугонных систем включает несколько радиоуправляемых реле, которые интегрируются в системы автомобиля. Сигналы и команды к ним передает базовый блок, устанавливаемый в районе рулевой колонки. Централизованное управление осуществляется брелком.

• аккумулятор;
• свечи зажигания;
• датчик коленвала;
• бензонасос;
• топливные форсунки.

Такая компоновка значительно увеличивает устойчивость транспортного средства к угону. К минусам модульных систем относится высокая стоимость, увеличенный риск возникновения сбоев.

Разновидности

Между собой блокирующие средства от угона делятся на:

• бесконтактные иммо дальнего диапазона действия;
• бесконтактные приборы малого диапазона работы;
• контактные устройства;
• блокираторы, оборудованные функцией управления капотным замком.

Такие девайсы имеют диапазон работы, составляющий от 5 до 10 метров. Установка основного управляющего модуля выполняется за центральной консолью в салоне машины. Устройство передачи импульсов используется для считывания на расстоянии и его надо носить отдельно от ключа зажигания. В случае силового захвата авто бесконтактный блокиратор остановит силовой агрегат машины.

Приемопередатчик блокирующего средства монтируется за центральной консолью, но лучше под ней. Это связано с тем, что при запуске мотора владельцу машины надо поднести чип ключа к месту монтажа передатчика. Только так можно завести ДВС. Устройства малого радиуса не имеют антиразбойной опции. К основным минусам относятся манипуляции, которые выполняются для пуска ДВС.

Контактный тип устройств функционирует по принципу метки и считывателя, как на домофонах в жилых домах. Приемный модуль монтируется под торпедой со стороны водительского кресла. Старт мотора возможен только после качественного контакта транспондера с меткой, которая может быть установлена в ключе, а приемный модуль — в замке зажигания. Поэтому хранить транспондер можно только с ключами зажигания.

Некоторые модели блокираторов могут оснащаться опцией управления капотным замком. Если метка в транспондере видна приемному устройству, то замок открыт, но когда автовладелец покидает зону действия, управляющий модуль закрывает замок. Отдельные модели иммо позволяют идентифицировать владельца машины по отпечатку пальца.

Алексей Лямин рассказал о принципе действия и особенностях монтажа блокираторов с замками капота на примере Лексуса.

Чтобы понять, как он работает в машине, нужно разобраться в том, какой иммобилайзер бывает.

Если принимать во внимание принцип управления ИМБ в автомобиле, то разделение идет на 2 типа:

• Контактные. Чтобы включить или отключить устройство, требуется наличие специального ключа;
• Бесконтактные. Здесь активация и деактивация осуществляется транспондером или карточкой, которая соответствует характеристикам защитной системы.

Есть также классификация в зависимости от принципа работы. Здесь можно разделить систему на 3 вида.

• Устройства, которые не позволяют завести двигатель. Схема довольно простая. Мошенник пытается запустить мотор, а защитная схема создает блокирующий сигнал. Машина словно глючит, лампочка мигает, значок двигателя на приборной панели сходит с ума. То есть все говорит о том, что у авто неисправность. В действительности блокируется работа впрыска топлива, либо же специальная электронная прошивка отключает электрооборудование;
• Системы, которые запускают мотор на некоторое время. Это дает возможность вору проехать несколько метров, после чего система начинает выдавать ошибки в работе разных систем. Расчет делается на то, что злоумышленник бросит авто, на котором своим ходом уехать не сможет;
• Бесконтактные системы. Такие ИМБ реагируют в зависимости от удаленности автовладельца с чипом от машины. Как бы страшно это ни звучало, но сейчас, чтобы угнать авто с иммобилайзером, водителю оставляют в машине, заводят, уезжают, а затем на ходу выкидывают владельца из салона. Но поскольку чип у него, вскоре машина глохнет, как только отъедет на определенное расстояние.

Какой именно ИМБ использовать вам, решайте сами. Сейчас пользуются популярностью системы Игла и особенно Starline с валидатором. Это дополнительное средство защиты. У проверенных систем очень надежный код, высокий уровень защиты, невидимый разъем и многое другое. При желании вы можете проверить работу разных систем, обратившись в фирменные магазины хороших производителей иммобилайзеров.

Принцип работы иммобилайзера

Обычно иммобилайзер включает в себя, как минимум, три основных элемента:

1. Блок управления.
2. Коммутатор электрических цепей.
3. Ключ с электронным чипом.

Блок управления, как следует из его названия, управляет всеми элементами системы иммобилайзера. Коммутационное устройство, в виде одного или нескольких реле, подключает и отключает электрические цепи управления.

Для управления встроенным иммобилайзером обычно применяется ключ замка зажигания со встроенным электронным чипом, в котором записан код для разблокировки системы. Считывание кода происходит автоматически, при вставлении такого ключа в замок зажигания.

Однако встречаются модели иммобилайзеров, требующие введение кода вручную. Прежде чем запустить двигатель в такой системе, сначала нужно поднести ключ к специальному детектору на приборной панели, после чего ввести секретный код.

Все типы иммобилайзеров имеют возможность самостоятельного включения противоугонного режима по истечении определенного промежутка времени, если владелец автомобиля не осуществлял никаких манипуляций с машиной.

Схематичное объяснение принципа действия иммо

Принцип действия средства для защиты от угона зависит от классификации устройства:

1. Оборудование, использующееся для препятствия пуска силового агрегата. Этот тип устройств создает блокирующий импульс, передающийся на управляющий девайс и блокирующий функционирование системы впрыска и подачи горючего. Либо сигнал не дает правильно функционировать электрическому оборудованию.
2. Устройства, которые позволяют завести мотор и дают ему поработать какое-то время, обычно не более двух минут. Преступник, совершивший угон машины, сможет проехать определенное расстояние. После чего электронный модуль начнет выдавать ошибки о функционировании различных систем. Отказать работать может трансмиссия, система подачи и впрыска горючего либо электрическая часть автомобиля. Вряд ли злоумышленник начнет ремонтировать машину.
3. Бесконтактный тип устройств предназначен для реагирования на отдаление автовладельца с транспондером на определенное расстояние. Данный вид блокираторов позволяет не допустить угона машины при силовом захвате, когда преступник выбрасывает автовладельца на ходу из салона. Блокировка основных систем произойдет при отдалении антенны от владельца машины.

Автомобильный иммо отвечает за блокирование мотора машины, но он не может полноценно заменить охранную систему. Блокиратор является хорошим дополнением к сигналке, но в его функции не входит оповещение владельца машины о взломе или угоне. Если транспортное средство не будет угнано, то к моменту обнаружения взлома машина может быть разграблена. Иммо относится к базовому средству защиты авто, но для повышения его уровня транспортное средство рекомендуется оборудовать сигналкой.

Другое дело, если в сигнализации есть встроенная функция иммо. Некоторые модели противоугонных установок включают в себя до десяти устройств, управляющихся посредством электроцепей машины либо высокочастотных импульсов. Эти приборы могут устанавливаться в предохранительные монтажные блоки. Данный вариант сигналок позволит защитить объект от взлома профессиональными преступниками.

Андерй Кондрашов рассказал о защите диалоговых меток иммо от ретрансляции.

Симптоматика неисправностей

Бывает и так, что лампа не горит, что-то моргает на приборной панели, глючит и выдается ошибка не только при попытке вора угнать машину. Проблемы с ИМБ могут возникать у самого автовладельца, поскольку это все же электроника, не способная работать вечно.

Инструкция любого иммобилайзера предусматривает, что в случае неполадок следует обратиться в фирменный сервисный центр. Не нарушайте это правило, поскольку любители справиться с ошибками и грамотно прописать ключ заново не смогут.

Но сначала обратите внимание на признаки неполадок. А именно:

• когда пытаетесь завести мотор, стартер не крутит;
• при попытке запустить двигатель стартер вроде крутит, но все равно не заводится;
• на приборной панели начинает мигать соответствующая лампа;
• когда машину закрываете брелком, никакой реакции не происходит;
• аналогично машина не закрывается с брелка;
• вы поменяли батарейки в брелке, но ничего не мешается;
• машина глохнет через несколько метров.

Не буду рассказывать, что все это можно легко починить своими руками. Нет. Даже если вы видите какие-то фото и видео инструкции по ремонту иммобилайзеров, не пытайтесь повторить подобные манипуляции.

Разрешается самостоятельная замена батареек. Если это не помогло, поезжайте в автосервис, а когда машина не заводится, приглашайте к себе мастеров. Желательно из сервисного центра, где вы ставили на машину ИМБ.

Факт отсутствия на машине такой системы защиты не говорит о том, что поставить вы ее не сможете. Установка допускается практически на любые авто, включая:

• ВАЗ 2114;
• ВАЗ 2110;
• Рено Логан;
• Ниссан Альмера;
• Шевроле Нива;
• Лада Приора;
• Лада Гранта;
• Лада Калина;
• Форд Мондео и пр.

Нужно только найти хороших мастеров, которые сумеют выполнить установку грамотно и максимально качественно, чтобы у автоворов не было ни единого шанса завладеть вашим транспортным средством.

Виды поломок

Все неисправности, связанные с ИМБ, в действительности делятся на 2 категории. Об этом вам будет не лишним узнать более подробно.

Каждая из групп имеет свои особенности и сложности по устранению. Но практически в 95% случаев восстановить работу иммобилайзера можно. Если поручить это квалифицированным специалистом.

• Группа программных неисправностей. Они возникают при сбое в работе программного обеспечения. К примеру, рассинхронизировалось устройство с кодом защитного чипа и блоком двигателя, на который поступает сигнал. Подобные ошибки не редкость. Но и устранить их просто. Для этого применяется подключаемый к авто через разъем компьютер. Ошибки удаляются, переписывается код;
• Группа аппаратных поломок. Здесь мы говорим уже про механические повреждения, которые спровоцировали нарушения в работе ИМБ. Разные дефекты, обрывы проводом, неисправности шлейфов. Здесь придется уже использовать руки и инструменты. Хотя и такие проблемы быстро устраняются опытными мастерами.

Иммобилайзер является отличным средством защиты для вашего автомобиля при условии, что научитесь им правильно пользоваться. Также я бы не советовал ставить на авто откровенно дешевую систему.

Обязательно читайте инструкции, изучайте руководство по эксплуатации. А при любых неисправностях не лезьте в систему своими руками. Обратитесь к компетентным специалистам, поскольку ИМБ довольно сложная вещь, разобраться в которой без соответствующего опыта и знаний невозможно.

Преимущества и недостатки иммобилайзеров

Достоинства блокирующих средств:

1. Недоступность устройств, сложность визуального определения блокиратора. Наличие традиционной сигналки можно определить по мигающему светодиоду.
2. Сложность самостоятельного отключения иммо. Чтобы снять блокировку мотора, преступнику надо знать, в каком месте установлен управляющий модуль.
3. Большинство современных угонщиков не знают о принципе действия иммо, поэтому взлом практически невозможен.

Минусов у иммо нет. При правильном использовании устройство будет работать долго, но автовлалелец должен следить за зарядом АКБ. Если произойдет разряд батареи, иммо может расценить это как попытку взлома и заблокирует ДВС.

Проблемы с иммобилайзером

Как и любая другая электроника, противоугонные системы дают сбои. Некорректная работа создает множество проблем для владельца.

1. При использовании ключа для дистанционной блокировки дверей автомобиля отсутствует отзыв. К сожалению, многие современные транспортные средства не имеют личинок замков снаружи дверей, поэтому невозможно открыть их вручную с помощью своего ключа. Без рабочего брелка единственный способ заблокировать двери – сделать это изнутри. Это не удобно, опасно, особенно если приходится оставлять авто на неохраняемых парковках.
2. Проблемы с разблокировкой. Продолжение предыдущего симптома, когда владелец не может разблокировать двери с помощью смарт-ключа. Это означает, что если они закрыты, вернуться в автомобиль невозможно.
3. Двигатель не запускается. Может возникать множество причин, по которым мотор не заводится. Не стоит искать неисправность в силовом агрегате — скорее всего, проблема кроется в иммобилайзере.
4. Сбои в работе сигнализации. Поскольку иммобилайзер является основной функцией безопасности автомобиля, противоугонная система не работает, если неисправен это орган управления.

Простым решением всех вышеперечисленных проблем станет замена иммобилайзера. Но это делается через дилера, поэтому в ряде случаев приходится долго ждать получения нового устройства. Но главный минус тут – высокая стоимость гаджета и комплектующих, которая может достигать нескольких сотен долларов.

Чтобы сэкономить время и деньги, перед заказом нового иммобилайзера следует провести компьютерную диагностику электронных систем. Вызывать сбои в их работе могут вышедшие из строя датчики, поврежденная проводка.

Проблемы при использовании блокирующего средства часто связаны с ключом:

• утеря устройства;
• удаление кодировки;
• несовпадение кодировки при монтаже управляющих модулей.

На многих современных устройствах чип монтируется в ключ, представляющий собой набор символов или код, передающийся на управляющий девайс. Если ключ потерян, то единственный способ решить проблему — заказать новый у специалистов. При программных сбоях требуется перепрограммирование устройства. Выполняется перепрошивка ключа, чтобы модуль иммо идентифицировал его правильно.

При отсутствии карты надо запрашивать пароль у производителя машины или у дилера, использовать код можно один раз. Возможно, придется покупать целый комплект деталей блокиратора. Можно обратиться к специалистам, которые изготовляют ключи. Независимо от ситуации, для решения проблемы потребуются документы, подтверждающие право собственности пользователя на транспортное средство.

Если из-за блокиратора не получается завести мотор, есть вариант отключения оборудования. Для решения задачи выполняется установка обходчика или эмулятора. Предназначение устройства заключается в обходе защитной составляющей в управляющем модуле. В дальнейшем наличие иммо не повлияет на работу двигателя или других систем.

Фотогалерея

На фото представлены популярные модели бесконтактных и контактных иммо.

Контактный иммо Игла 200 Бесконтактный иммо Пандект IS-350 Контактный иммо Призрак 510 Бесконтактный иммо Старлайн V66

Видео «Особенности ремонта иммо»

Говоря о системе предупреждения угона машины с применением персональной идентификации, обычно имеют в виду штатный иммобилайзер. В отличие от дополнительного варианта, поставленного в машину для усиления охранных функций в дополнение к уже имеющимся схемам, штатная система иммобилайзера очень глубоко интегрирована в конструкцию машины.

В самом примитивном варианте плата управления штатного противоугонного прибора принимает решение – дать или не дать разрешение на пуск двигателя и начало движения. Принцип работы иммобилайзера основан на сканировании «секретного» элемента в ключе зажигания, считывания зашитой информации способом, в который практически невозможно вмешаться или контролировать. В этом заключается огромное преимущество систем устройства перед многочисленными системами сигнализации.

Расстояние, на котором общаются плата управления и ключ иммобилайзера, не превышает десятка сантиметров, максимум полуметра. Эта область распространения магнитного поля гарантированно не выходит за пределы салона. Вклиниться в процесс общения практически невозможно. Считанный набор сигналов сравнивается с эквивалентом, записанным в памяти компьютера, и, возможно, еще и продублированный во вспомогательных блоках.

• может быть дано разрешение на запуск двигателя машины с параллельным повторным считыванием ключа. Если допуск не подтвердился, программно может эмулироваться отказ разных систем двигателя, вплоть до его полной остановки через десяток или сотен метров движения машины;
• отсылается специальный сигнал на вмонтированные системы GPS навигации и радиомаяка. Это позволяет активировать службы слежения за нахождением машины, если подобные системы установлены.

Интересно! Штатный иммобилайзер, в отличие от дополнительного, управляет работой бортового компьютера напрямую, через специальную диагностическую шину CAB. Он как бы является частью ЭБУ и всей системы управления машины.

Злоумышленники, не имея возможности внедриться в работу иммобилайзера, стараются получить доступ с помощью банального взлома замка зажигания и проводки. Поэтому зачастую сама плата управления имеет дополнительный механизм деактивации, если хотя бы один из управляющих контактов устройства был отключен.

Дополнительный иммобилайзер в этом смысле более уязвим. У него нет программного управления электрическими цепями машины, основные исполнительные механизмы используют внешние реле или триггеры.

Логика работы иммобилайзера может зависеть от многих причин и условий. Следование одному стереотипу или одному набору действий зачастую сильно упрощает злоумышленнику задачу по угону. Поэтому в некоторых системах электронного противугона машин представительского класса существует несколько независимых друг от друга уровней блокировки агрегатов машины. Это может быть топливный насос, контроллер впрыска топлива, центральный замок и даже световая и сигнальная системы машины.

Всем прекрасно известно о хорошей осведомленности автомобильных злодеев об оборудовании авто, основных деталях, компонентах и назначениях элементов проводки машины. Поэтому производители современных противоугонных систем и компонентов к охранным устройствам в большинстве перешли на выпуск транспондерных схем иммобилайзеров на основе микроэлементов, замаскированных под обычные колодки, разъемы, предохранители.

Как работает такой иммобилайзер в автомобиле. Чаще всего между исполнительным устройством – миниатюрным реле и крошечным кусочком электронной схемы управления, впаянной на плате управления освещения машины, нет даже физической связи с помощью проводов. Команды передаются в радиодиапазоне в импульсном режиме.

Ключ с микросхемой может быть также оснащен приемопередающим устройством и взаимодействовать с остальными элементами иммобилайзера в ограниченном пространстве салона машины. Где стоит иммобилайзер и как выглядит, ответить нелегко даже опытному автоэлектрику. Основная задача для такой системы – это способность надежно работать в любых условиях и противостоять взлому иммобилайзера машины.

Непосредственное участие человека в защите машины от вскрытия охранных систем — отнюдь не самая безумная идея. Чем сильнее автоматизировано управление иммобилайзером машины, тем выше шансы его взлома с помощью всевозможной сканирующей техники.

Самым экзотичным считается вариант иммобилайзера, в который встроен специальный датчик, способный сканировать и распознавать отпечаток пальца водителя. Метод достаточно зрелищный, и может обеспечить высокую надежность работы иммобилайзера при соблюдении правил безопасности, не оставлять отпечатки пальцев в доступных для преступника местах. Что не всегда возможно.

Поэтому в некоторых дорогих моделях машин устанавливаются обычные кнопочные наборники, в которых функция иммобилайзера дублируется цифровым кодом, вводимым водителем вручную. В этом случае искать, как выглядит иммобилайзер, не приходится. Но подобрать вручную числовую последовательность очень сложно, и требует огромного запаса времени. При этом код в микросхеме может меняться каждый последующий раз пуска мотора или длительной стоянки с заведенным двигателем.

Еще одной разновидностью участия человека в реализации функций защиты авто от несанкционированного вторжения является использование специальных носимых или личных ключей с чипом. Карта или микросхема транспондера может быть вставлена в пластиковую карту или наручные часы, любой элемент из личных вещей, не привлекая внимания к своему существованию. Плата управления иммобилайзером может контролировать наличие ключа и его содержимого в салоне машины дистанционно.

Появился такой способ, как ответ на известный в уголовном мире способ угона автомобиля под названием «парашют». Преступники выбирают момент, когда владелец машины после начала движения остановится на десяток секунд, например – на светофоре или пешеходном переходе. Далее идет внезапное нападение на водителя и выбрасывание его из машины с работающим двигателем.

Таким образом угонялись большинство украденных моделей BMW Х5 в РФ. Ключ управления к машине отбирался под угрозой насилия, поэтому сама система иммобилайзера не может гарантировать успешное противодействие злоумышленникам.

Алексей З рассказал о нюансах проведения самостоятельного ремонта блокирующего средства для защиты от угона машины.

При установке на автомобиль противоугонной сигнализации с автозапуском, необходимым условием ее функционирования становится применение обходчика иммобилайзера. В качестве обходчика обычно используют чип, извлеченный из запасного ключа зажигания, или непосредственно сам запасной ключ. Также можно сделать копию чипа или приобрести дополнительный ключ у официального автодилера.

Обходчик иммобилайзера надежно прячется под приборной панелью, после чего подключается к системе управления автомобилем и установленной сигнализации. Таким образом, завести двигатель дистанционно становится возможным только в режиме автозапуска с разрешения автосигнализации.

Иногда появляется необходимость отключить иммобилайзер, например, в случае его неисправности, создания препятствий в работе дополнительно установленной противоугонной системы или по другим причинам. Сделать это лучше всего, прибегнув к услугам специализированной автомастерской, так как самостоятельное вмешательство может привести к дополнительным проблемам – автомобиль просто перестанет заводиться.

Поэтому ремонт иммобилайзера, его замену или полное отключение следует производить исключитеотно с помощью специалистов. На видео ниже смотрите, как отключить заблокированный штатный иммобилайзер на автомобиле ВАЗ 2112.

Как выглядит иммобилайзер

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как выглядит иммобилайзер?».

Принцип работы.
В машине есть блок управления двигателем (ЭБУ) («мозги»).
В машине есть блок «иммобилайзера». Блок «имо» связан проводом с ЭБУ. В ЭБУ — запрограмирован этот конкретный блок имо. Пока от блока имо не поступит разрешающая команда, эбу не «разрешит» работу зажигания и форсунок (или чего то одного). Т.е. без разрешающей команды ИМО — ЭБУ не разрешит работу. При этом стартер — будет крутить но мотор — просто не заведется.

Как работает ИМО.

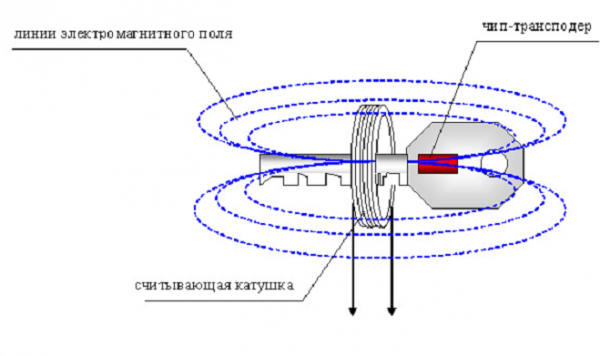

Вокруг замка зажигания — есть катушка тонкого провода. Спрятана под пластиковой накладкой. Катушка соединятся с блоком ИМО.

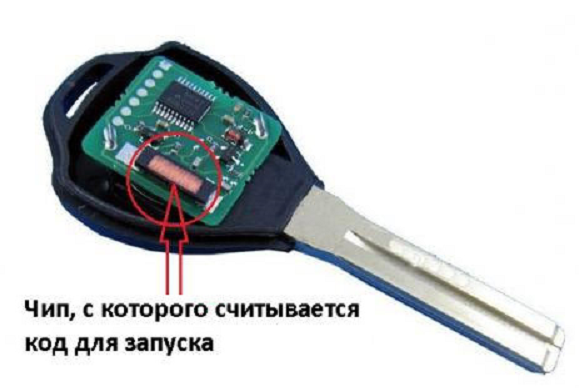

Дальше — чистая электроника. В ключе — находится «чип». Это микрокатушка + конденсатор + микросхема с уникальным кодом.

Когда вставляем ключ и включаем зажигание — катушка вокруг замка — создает магнитный импульс. Этот импульс дистанционно — принимается микрокатушкой в чипе. От него — заряжается конденсатор в чипе. И за счет этого заряда — посылает обратный импульс с уникальным кодом чипа.

Катушка вокруг замка — дистанционно — принимает этот «ответ».
В блоке имо — заранее «прописаны»коды «своих» чипов. Блок сравнивает ответ от ключа со своим списком. Если ответ — в списке — ИМО- посылает разрешающий сигнал в ЭБУ и ЭБУ — разрешает завести мотор.

Поэтому:
1. лампочка на панели — мигает, пока имо не признал своих чипов.
2. распознавание — происходит почти мгновенно — в момент поворота ключа в положение — зажигания.
3. После разпознавания — лампочка гаснет и можно повернуть ключ в положение «стартер». Распознавание — происходит так быстро, что задерживаться в «зажигании» — почти нет смысла.

Уф! А теперь — важное.
— В память ИМО с завода прописаны два чипа. В тех ключах что идут с машиной. В память имо — можно прописать бОльше чипов (типа до 8 штук).
— Таким образом, если нужно можно сделать доп. ключи, и их чипы — их нужно прописать в память имо.
Внимание. Прописать ТРЕТИЙ — ВОСЬМОЙ — дополнительные. чипы в память имо — Вы можете — САМИ! Нужны два родных ключа. Если есть только ОДИН родной ключ, или нет ни одного — прописать чипы в память — можно с помощью сканера — в сервисе!

С помощь. сканера, подключеного к сервисному разъему — можно прописать доп. чипы в память имо.

Поэтому первое что сделает угонщик — подключит сканер к сервисному разъему и — или допишет свой чип в память. Или — дезактивирует блок имом, чтобы ЭБУ запускался в любом случае.

Хотите обезопасится от этого — нужно — УБРАТЬ сервисный разъем 🙂

Естественно — не отрезать совсем. Нужно аккуратно расплести шлейв к разъему.
Отрезать хвост с разъемом. А в место разреза — припаять два разъема «папа-мама» от любой компьютерной техники.
Теперь у Вас в машине — только разъем, распайку которого — с ходу — не узнаешь. А ответный разъем с припаяным хвостиком и сервисным разъемом — лежит дома.

При визите в сервис — вы вставите папу в маму и на сервисе — можно пользоваться обычным разъемом.

(если не понятно — переспросите).

Чтобы в Ваше отсутствие машина завелась — нужно чтобы блок имо «прочитал» чип от ключа. Как? В машину кладут коробочку, в которой — есть аналогичная катушка (как в замке зажигания). В эту коробочку кладут ключ с чипом или только чип. Выводы катушки подключают паралельно выводам основной катушки, через реле.

При команде на запуск, реле подключает вторую катушку к основной. Эта вторая катушка — работает как основная, «считывает» чип. Имо — получает команду что чип — есть — разрешает ЭБУ завести мотор.

В чем засада?
1. Совсем лажовые установщики — просто забирают у вас второй ключ или чип из него. И оставляют вас с одним работающим ключем. По хорошему — надо прописать третий чип в память имо, который и положить в коробочку («обходчик»).
2. сняв облицовку замка — достаточно легко найти подключение к катушке. И по проводам — найти коробочку с чипом (под торпедой, за приборкой). И таким образом — даже и сканер не нужен для дезактивации имо. У нас же есть работающий чип…
3. Причем — обходчик — нельзя спрятать далеко от основного замка зажигание — будет сильное затухание сигнала.
Поэтому — дорогие владельцы автозапуска. У Вас рядом с замком — просто лежит работающий чип. Спасибо за подарочек угонщику!

В лучшем случае — ставят не описАнный выше обходчик с чипом, а «электронный» обходчик. Блок в который записывают код вашего ключа. Но и в этом случае — подключить этот обходчик к основной катушке в обход реле — не большая проблема.

Вот такая вот фигня.

Если хочется автозапуск — обязательно достАвить доп. иммобилайзер с меткой и реле типа «WAIT-UP» ((блокирует при движении, не блокирует при стоянии). Так мы дополнительно защищаем машину еще одной системой. Иначе -цена комфорта становится несоизмерима с возможными потерями.

Приложение:
1. Если есть два ключа, то прописАть третий и далее — можно самому. В соотв. с мануалом, надо делать так:

2. Дистанционный ключ, который управляет ЦЗ — это другая система. С имо — не связана! Новый передатчик для управления ЦЗ — можно прописать в блок управления ЦЗ

Иммобилайзер в машине — это такое устройство, которое нужно для обеспечения высокой безопасности автомобиля. По принципу действия иммо отличается от традиционных автосигнализаций и других противоугонных средств.

Что такое иммобилайзер в автомобиле?

Дословно иммобилайзер в машине — это обездвиживатель. Механизм, предназначенный для предотвращения незаконного запуска силового агрегата либо других систем транспортного средства. К примеру, стартерного устройства.

Управление блокиратором возможно только автовладельцем, у которого имеются устройства для контактного либо бесконтактного пуска ДВС (удаленно).

Описание конструкции устройства

Конструктивно блокиратор в автомобиле состоит из:

• управляющего девайса, использующегося для обработки сигналов и исполнения действий;
• коммутационного устройства электроцепей (одно либо несколько), предназначено для подключения либо отключения контактов;
• ключ управления, оснащенный специальным цифровым чипом.

Беспроводной вид устройств для авто состоит из:

1. Чипа-ключа. В отличие от традиционных блокираторов беспроводные элементы управления выглядят в виде метки, выполняющей функцию радиочастотной авторизации. Она монтируется в верхней части ключа. По конструкции изготовлена в виде чипа.
2. Антенного модуля. Предназначен для обмена информацией между управляющим модулем и чипом. В различных типах блокираторов применяются разные виды антенных модулей. Наиболее распространенный вариант — кольцевой, такая антенна монтируется вокруг выключателя зажигания. В современных блокираторах могут применяться несколько типов антенн.
3. Управляющего девайса. Используется для генерации импульсов, исходящих от чипа, и приема сигналов от антенного модуля. После приема и обработки модуль преобразует сигналы в управляющие импульсы и передает их на ЭБУ мотора.

Принцип действия блокиратора

Принцип действия средства для защиты от угона зависит от классификации устройства:

1. Оборудование, использующееся для препятствия пуска силового агрегата. Этот тип устройств создает блокирующий импульс, передающийся на управляющий девайс и блокирующий функционирование системы впрыска и подачи горючего. Либо сигнал не дает правильно функционировать электрическому оборудованию.
2. Устройства, которые позволяют завести мотор и дают ему поработать какое-то время, обычно не более двух минут. Преступник, совершивший угон машины, сможет проехать определенное расстояние. После чего электронный модуль начнет выдавать ошибки о функционировании различных систем. Отказать работать может трансмиссия, система подачи и впрыска горючего либо электрическая часть автомобиля. Вряд ли злоумышленник начнет ремонтировать машину.
3. Бесконтактный тип устройств предназначен для реагирования на отдаление автовладельца с транспондером на определенное расстояние. Данный вид блокираторов позволяет не допустить угона машины при силовом захвате, когда преступник выбрасывает автовладельца на ходу из салона. Блокировка основных систем произойдет при отдалении антенны от владельца машины.

Автомобильный иммо отвечает за блокирование мотора машины, но он не может полноценно заменить охранную систему. Блокиратор является хорошим дополнением к сигналке, но в его функции не входит оповещение владельца машины о взломе или угоне. Если транспортное средство не будет угнано, то к моменту обнаружения взлома машина может быть разграблена. Иммо относится к базовому средству защиты авто, но для повышения его уровня транспортное средство рекомендуется оборудовать сигналкой.

Другое дело, если в сигнализации есть встроенная функция иммо. Некоторые модели противоугонных установок включают в себя до десяти устройств, управляющихся посредством электроцепей машины либо высокочастотных импульсов. Эти приборы могут устанавливаться в предохранительные монтажные блоки. Данный вариант сигналок позволит защитить объект от взлома профессиональными преступниками.

Андерй Кондрашов рассказал о защите диалоговых меток иммо от ретрансляции.

Разновидности иммобилайзеров

Между собой блокирующие средства от угона делятся на:

• бесконтактные иммо дальнего диапазона действия;
• бесконтактные приборы малого диапазона работы;
• контактные устройства;
• блокираторы, оборудованные функцией управления капотным замком.

Такие девайсы имеют диапазон работы, составляющий от 5 до 10 метров. Установка основного управляющего модуля выполняется за центральной консолью в салоне машины. Устройство передачи импульсов используется для считывания на расстоянии и его надо носить отдельно от ключа зажигания. В случае силового захвата авто бесконтактный блокиратор остановит силовой агрегат машины.

Приемопередатчик блокирующего средства монтируется за центральной консолью, но лучше под ней. Это связано с тем, что при запуске мотора владельцу машины надо поднести чип ключа к месту монтажа передатчика. Только так можно завести ДВС. Устройства малого радиуса не имеют антиразбойной опции. К основным минусам относятся манипуляции, которые выполняются для пуска ДВС.

Контактный тип устройств функционирует по принципу метки и считывателя, как на домофонах в жилых домах. Приемный модуль монтируется под торпедой со стороны водительского кресла. Старт мотора возможен только после качественного контакта транспондера с меткой, которая может быть установлена в ключе, а приемный модуль — в замке зажигания. Поэтому хранить транспондер можно только с ключами зажигания.

Некоторые модели блокираторов могут оснащаться опцией управления капотным замком. Если метка в транспондере видна приемному устройству, то замок открыт, но когда автовладелец покидает зону действия, управляющий модуль закрывает замок. Отдельные модели иммо позволяют идентифицировать владельца машины по отпечатку пальца.

Алексей Лямин рассказал о принципе действия и особенностях монтажа блокираторов с замками капота на примере Лексуса.

Преимущества и недостатки иммобилайзеров

Достоинства блокирующих средств:

1. Недоступность устройств, сложность визуального определения блокиратора. Наличие традиционной сигналки можно определить по мигающему светодиоду.
2. Сложность самостоятельного отключения иммо. Чтобы снять блокировку мотора, преступнику надо знать, в каком месте установлен управляющий модуль.
3. Большинство современных угонщиков не знают о принципе действия иммо, поэтому взлом практически невозможен.

Минусов у иммо нет. При правильном использовании устройство будет работать долго, но автовлалелец должен следить за зарядом АКБ. Если произойдет разряд батареи, иммо может расценить это как попытку взлома и заблокирует ДВС.

Возможные проблемы с иммобилайзером и их решение

Проблемы при использовании блокирующего средства часто связаны с ключом:

• утеря устройства;
• удаление кодировки;
• несовпадение кодировки при монтаже управляющих модулей.

На многих современных устройствах чип монтируется в ключ, представляющий собой набор символов или код, передающийся на управляющий девайс. Если ключ потерян, то единственный способ решить проблему — заказать новый у специалистов. При программных сбоях требуется перепрограммирование устройства. Выполняется перепрошивка ключа, чтобы модуль иммо идентифицировал его правильно. Процедура перепрошивки производится при наличии сервисного доступа к программе блокиратора. Для получения доступа используется пароль, который должен быть на карте иммо.

При отсутствии карты надо запрашивать пароль у производителя машины или у дилера, использовать код можно один раз. Возможно, придется покупать целый комплект деталей блокиратора. Можно обратиться к специалистам, которые изготовляют ключи. Независимо от ситуации, для решения проблемы потребуются документы, подтверждающие право собственности пользователя на транспортное средство.

Если из-за блокиратора не получается завести мотор, есть вариант отключения оборудования. Для решения задачи выполняется установка обходчика или эмулятора. Предназначение устройства заключается в обходе защитной составляющей в управляющем модуле. В дальнейшем наличие иммо не повлияет на работу двигателя или других систем.

Фотогалерея

На фото представлены популярные модели бесконтактных и контактных иммо.

Алексей З рассказал о нюансах проведения самостоятельного ремонта блокирующего средства для защиты от угона машины.

Что это такое иммобилайзер в машине? В данном случае – это максимум, что может сделать производитель бесплатно для вашего авто, остальное будет вашей заботой и головной болью

Иммобилайзер в автомобиле в классическом варианте включает три элемента:

• маленькая, размером в несколько миллиметров, микросхема со встроенной системой дистанционного считывания и записи информации;
• плата управления процессом бесконтактного считывания ключа иммобилайзера;
• исполнительное устройство иммобилайзера.

В чем хитрость использования иммобилайзера в машине

Говоря о системе предупреждения угона машины с применением персональной идентификации, обычно имеют в виду штатный иммобилайзер. В отличие от дополнительного варианта, поставленного в машину для усиления охранных функций в дополнение к уже имеющимся схемам, штатная система иммобилайзера очень глубоко интегрирована в конструкцию машины.

Расстояние, на котором общаются плата управления и ключ иммобилайзера, не превышает десятка сантиметров, максимум полуметра. Эта область распространения магнитного поля гарантированно не выходит за пределы салона. Вклиниться в процесс общения практически невозможно. Считанный набор сигналов сравнивается с эквивалентом, записанным в памяти компьютера, и, возможно, еще и продублированный во вспомогательных блоках. Соответственно, разблокируется работа ЭБУ или нет. При отрицательном результате сравнения, что, кстати, не всегда можно установить визуально, задействуются различные охранные механизмы:

• может быть дано разрешение на запуск двигателя машины с параллельным повторным считыванием ключа. Если допуск не подтвердился, программно может эмулироваться отказ разных систем двигателя, вплоть до его полной остановки через десяток или сотен метров движения машины;
• отсылается специальный сигнал на вмонтированные системы GPS навигации и радиомаяка. Это позволяет активировать службы слежения за нахождением машины, если подобные системы установлены.

Злоумышленники, не имея возможности внедриться в работу иммобилайзера, стараются получить доступ с помощью банального взлома замка зажигания и проводки. Поэтому зачастую сама плата управления имеет дополнительный механизм деактивации, если хотя бы один из управляющих контактов устройства был отключен.

Дополнительный иммобилайзер в этом смысле более уязвим. У него нет программного управления электрическими цепями машины, основные исполнительные механизмы используют внешние реле или триггеры.

Логика работы иммобилайзера может зависеть от многих причин и условий. Следование одному стереотипу или одному набору действий зачастую сильно упрощает злоумышленнику задачу по угону. Поэтому в некоторых системах электронного противугона машин представительского класса существует несколько независимых друг от друга уровней блокировки агрегатов машины. Это может быть топливный насос, контроллер впрыска топлива, центральный замок и даже световая и сигнальная системы машины.

Всем прекрасно известно о хорошей осведомленности автомобильных злодеев об оборудовании авто, основных деталях, компонентах и назначениях элементов проводки машины. Поэтому производители современных противоугонных систем и компонентов к охранным устройствам в большинстве перешли на выпуск транспондерных схем иммобилайзеров на основе микроэлементов, замаскированных под обычные колодки, разъемы, предохранители.

Как работает такой иммобилайзер в автомобиле. Чаще всего между исполнительным устройством – миниатюрным реле и крошечным кусочком электронной схемы управления, впаянной на плате управления освещения машины, нет даже физической связи с помощью проводов. Команды передаются в радиодиапазоне в импульсном режиме. Ключ с микросхемой может быть также оснащен приемопередающим устройством и взаимодействовать с остальными элементами иммобилайзера в ограниченном пространстве салона машины. Где стоит иммобилайзер и как выглядит, ответить нелегко даже опытному автоэлектрику. Основная задача для такой системы – это способность надежно работать в любых условиях и противостоять взлому иммобилайзера машины.

Системы с прямым управлением функциями иммобилайзера водителем машины

Непосредственное участие человека в защите машины от вскрытия охранных систем — отнюдь не самая безумная идея. Чем сильнее автоматизировано управление иммобилайзером машины, тем выше шансы его взлома с помощью всевозможной сканирующей техники.

Самым экзотичным считается вариант иммобилайзера, в который встроен специальный датчик, способный сканировать и распознавать отпечаток пальца водителя. Метод достаточно зрелищный, и может обеспечить высокую надежность работы иммобилайзера при соблюдении правил безопасности, не оставлять отпечатки пальцев в доступных для преступника местах. Что не всегда возможно.

Поэтому в некоторых дорогих моделях машин устанавливаются обычные кнопочные наборники, в которых функция иммобилайзера дублируется цифровым кодом, вводимым водителем вручную. В этом случае искать, как выглядит иммобилайзер, не приходится. Но подобрать вручную числовую последовательность очень сложно, и требует огромного запаса времени. При этом код в микросхеме может меняться каждый последующий раз пуска мотора или длительной стоянки с заведенным двигателем.

Еще одной разновидностью участия человека в реализации функций защиты авто от несанкционированного вторжения является использование специальных носимых или личных ключей с чипом. Карта или микросхема транспондера может быть вставлена в пластиковую карту или наручные часы, любой элемент из личных вещей, не привлекая внимания к своему существованию. Плата управления иммобилайзером может контролировать наличие ключа и его содержимого в салоне машины дистанционно.

Таким образом угонялись большинство украденных моделей BMW Х5 в РФ. Ключ управления к машине отбирался под угрозой насилия, поэтому сама система иммобилайзера не может гарантировать успешное противодействие злоумышленникам.

Видео – что такое иммобилайзер:

что это такое в машине и для чего он нужен

Обеспечить сохранность от угона вашей машины можно при помощи различных электронных устройств. В связи с этим у многих автолюбителей возникает вопрос, что такое иммобилайзер в машине, для чего он нужен и чем он отличается от других противоугонных систем. Существует ли необходимость его установки, способен ли он защитить вас от угона?

Что такое иммобилайзер и для чего он нужен

Если следовать дословному переводу с английского, то само значение слова immobiliser можно трактовать как обездвиживатель, устройство, предотвращающее несанкционированный запуск двигателя или блокирующий работу других систем автомобиля.

Иммобилайзер относится к разряду электронных охранных устройств, способных защитить вас от угона машины. Но по принципу своей работы такая система существенно отличается от традиционных противоугонок.

Большинство автопроизводителей устанавливает иммобилайзеры на машины в дорогих комплектациях. В отличие от штатных противоугонных систем, такое устройство не предотвращает несанкционированный доступ внутрь салона, оно создает препятствия для запуска двигателя или приводит к его остановке всего через несколько минут его работы. Отдельные модификации прибора блокируют работоспособность других систем машины.

Управлять работой иммобилайзера может только владелец машины, на руках у которого находятся приборы контактного или дистанционного запуска. Такое устройство не бросается в глаза угонщику, поэтому он не догадывается о возможности возникновения проблем в работе машины. А любая неопределенность или сомнения в исправности авто способны защитить его лучше традиционных охранных устройств, принцип действия которых уже давно вычислен и просчитан.

Как работает иммобилайзер

Любые современные противоугонные системы достаточно быстро взламываются умелыми авто угонщиками. Их уже не страшат громкие звуки сигнализации, для них не составляет труда открыть любой замок, блокирующий двери. Иммобилайзер же работает по несколько иному принципу, и самым главным его преимуществом можно назвать его незаметность. Все создаваемые им блокировки создают видимость неисправности, с которой любой автоугонщик решит не связываться, ведь машина в таком состоянии не нужна никому.

Комплект оборудования для установки иммобилайзера «Гарант IP-IGN»

Само конструктивное решение обеспечивает скрытность такого устройства, догадаться о его действии практически невозможно. Стоит учитывать и то, что просчитать принцип действия и просканировать рабочие управляющие частоты практически невозможно. Благодаря этому обеспечивается максимальная защита автомобиля от угона.

Дополнительным плюсом прибора можно считать и то, что в схеме управления не используются реле и другие механические устройства. Все блокировки идут на уровне электронного управления работой различных систем. Поэтому определить вмешательство защитного устройства в функционирование различных систем практически невозможно. Благодаря этому большинство угонщиков предпочитают не связываться с подобными защитными системами.

Читайте также: Что такое cекретки на диски, как их выбрать и как применять на практике.

Видео об иммобилайзере

Читайте также: Что такое ESP в машине и как оно работает.

Принцип работы иммобилайзера

По принципу управления можно выделить две основные вариации иммобилайзеров:

• Приборы контактного типа, включающиеся при помощи специального ключа.
• Бесконтактные устройства, активировать которые можно при помощи транспондера или соответствующей прибору карточки.

Также иммобилайзеры отличаются по принципу работы. Среди наиболее популярных моделей можно отметить:

• Приборы, препятствующие запуску двигателя. Такое устройство создает блокирующий сигнал в систему подачи и впрыска топлива или не дающий возможности нормальной работе электрооборудования.
• Оборудование, позволяющее запустить двигатель и обеспечивающее его работу на протяжении нескольких минут. В этом случае злоумышленник может проехать несколько десятков метров, а затем система автоматики выдает ошибку в работе различных систем. Это может быть КПП, системы электроснабжения или той же подачи топлива. Расчет в данном случае основан с нежеланием преступника заниматься ремонтом угнанной машины в людных местах, ему проще найти другой объект для угона.
• Довольно интересен и вариант бесконтактного иммобилайзера, реагирующего на удаление владельца с чипом управления на определенную дистанцию. Такой вариант позволяет предотвратить попытку угона по достаточно распространенной на сегодняшний день схеме, связанной с выбрасыванием владельца из авто на ходу. В этом случае умная система блокирует возможность работы двигателя или других агрегатов уже через несколько десятков метров.

Практика применения иммобилайзеров показала их эффективность и преимущество над обычными системами, препятствующими угону автомобиля. В большинстве случаев даже опытный угонщик предпочитает не связываться с такими системами, ведь на них придется тратить значительное время, а гарантии успеха нет никакой.

Именно по этой причине системы такого типа рекомендуются большинством специалистов по безопасности. Вы можете заказать автомобиль, в комплектацию которого будет входить подобная система, а при желании иммобилайзер можно установить на любую модификацию автомобиля.

Похожие статьи

Принцип работы и разновидности автомобильных иммобилайзеров

Иммобилайзер — это противоугонное защитное устройство, которое блокирует работу двигателя и ряда других основных узлов машины при попытке завести ее без ведома владельца. Это эффективное и полезное устройство, которым сегодня комплектуются многие автомобили. Поговорим поподробнее о том, что же такое иммобилайзер, каковы преимущества и недостатки его использования в авто.

Определить визуально или при помощи какого-либо оборудования наличие такого иммобилайзера в автомобиле невозможно. Его основная задача — это помешать угонщику завести автомобиль. При этом злоумышленник каким-либо образом отключить или деактивировать иммобилайзер попросту не сможет. Заблокированные и отключенные этим противоугонным устройством узлы и системы автомобиля так и будут деактивированными, вплоть до их разблокировки владельцем автомобиля.

Принцип работы у иммобилайзеров

Поговорим поподробнее о принципе работы иммобилайзера, который при попытках злоумышленника завести двигатель автомобиля блокирует стартер, зажигание, подачу топлива, тем самым исключается угон машины.

Используемые иммобилайзером электронные блоки могут считывать информацию с чипа ключа, соответственно, если автоматика определяет, что автомобиль пытается завести не владелец машины со своего ключа, а злоумышленник при помощи отмычки или специального устройства, то ряд систем автомобиля блокируется, после чего завести автомобиль не представляется возможным.

Популярностью также пользуются иммобилайзеры со специальной интеллектуальной логикой, которая позволяет даже завести автомобиль, однако через несколько сот метров движения автоматика блокирует работу двигателя и продолжать движение становится невозможным. Как правило, к этому времени автомобиль оказывается на виду, и злоумышленникам, волей-неволей, приходится бросать такой неисправный автомобиль на дороге.

Необходима ли сигнализация при наличии иммобилайзера?

Большинство специалистов по автомобильной безопасности рекомендуют использовать иммобилайзер в паре с качественной и надежной сигнализацией. Два таких устройства отлично дополняют друг друга, что позволяет существенно повысить безопасность транспортного средства. Иммобилайзер обеспечивает базовый уровень безопасности транспортного средства, а бортовая сигнализация будет отпугивать угонщиков, одновременно предупреждая автовладельца о попытке угона и кражи автомобиля.

Автоугонщик будет в первую очередь стремиться отключить сигнализацию, и, даже если эта работа увенчается успехом, угнать автомобиль у него не получится, так как он будет заблокирован иммобилайзером. Сегодня подобные защитные устройства могут включать до 10 микроблоков, которые через проводку машины подают высокочастотные сигналы и блокируют работу различных систем автомобиля. Тем самым обеспечивается максимальная безопасность авто, а обнаружить иммобилайзер в данном случае будет проблематично, соответственно угнать такую машину затруднительно.

Разновидности иммобилайзеров

Современные иммобилайзеры состоят из следующих основных элементов:

1. Электронного реле, которое разрывает электрические цепи и обездвиживает автомобиль.

2. Блок управления, подающего сигнал на активацию магнитного реле.

3. Ключ, который всегда хранится у автовладельца и отвечает за активацию системы.

До недавнего прошлого все иммобилайзеры имели ручное управление, соответственно автовладельцу перед каждой поездкой необходимо было нажать на кнопку на своём ключе, чтобы деактивировать такое охранное устройство. Сегодня же большинство производителей комплектуют свои автомобили электронными иммобилайзерами, которые активируются кодовым электронным ключом. В данном случае не требуется вручную активировать такие устройства или набирать какой-либо код для разблокировки охранного устройства.

Большинство моделей современных иммобилайзеров активируется автоматически, по прошествии некоторого времени, во время которого водитель не совершает каких-либо манипуляции с автомобилем. Система автоматически ставит машину на охрану, как только водитель с чипом или ключом в кармане удаляется от автомобиля на определённое расстояние.

В том случае, если ваша машина изначально не оснащена иммобилайзером, то доукомплектовать авто таким охранным устройством не составит труда. Необходимо лишь подобрать иммобилайзер, который будет подходить под ваш автомобиль и полностью соответствовать предъявляемым требованиям. Можно найти, как относительно простые и недорогие защитные устройства, так и модели премиум уровня, которые предназначаются для дорогих автомобилей и способны обеспечить максимальную степень безопасности машины.

Преимущества и недостатки использования иммобилайзеров

Если говорить о преимуществах использования иммобилайзеров то отметим великолепную эффективность подобных устройств, которые надежно защищает автомобиль от угона. Причём такое устройство сложно распознать на машине, соответственно угонщик не будет знать, о том, что ему нужно отключить иммобилайзер для кражи автомобиля.

Постановка и снятие с охраны у современных моделей иммобилайзеров происходит в полностью автоматическом режиме, что обеспечивает максимальное удобство использования таких охранных устройств.

Разветвленные иммобилайзеры имеют до десятка различных электромагнитных реле, которые блокируют работу основных систем автомобиля, что исключает угон транспортного средства. Даже если грабитель сможет отключить те или иные реле, полностью деактивировать все такие защитные системы у него вряд ли получится, а, соответственно, он не сможет угнать ваш автомобиль.

В то же время необходимо отметить имеющийся недостаток у таких охранных систем. Все данные охранный комплекс получает с чипа, встроенного в ключ или карточку. Соответственно, если автовладелец теряет такой ключ, то завести автомобиль будет невозможно. В данном случае приходится либо обращаться в соответствующие специализированные компании, которые устанавливают и деактивируют иммобилайзеры или через официального дилера отправлять заявку на завод, для изготовления ключа-дубликата. Отметим, что стоимость деактивация иммобилайзера будет куда выше, нежели установка такой охранной системы, а отправка документов и получение ключа-дубликата может занять несколько месяцев.

Заключение

Иммобилайзер — это эффективное и простое в использовании устройство, позволяющее предотвратить кражу автомобиля. Современные автомобили оснащаются эффективными в использовании иммобилайзерами, которые позволяют заблокировать работу основных систем автомобиля, не позволяя завести двигатель и угнать машину. Также при необходимости вы можете дополнительно доукомплектовать ваш автомобиль таким устройством, что позволит повысить безопасность и защиту машины от кражи.

14.02.2018

Что такое иммобилайзер в автомобиле?

Загадочное слово иммобилайзер обозначает всего-навсего защитное устройство для автомобилей. Название происходит от английского слова «immobilizer», т.е. обездвиживать. Именно в блокировке движения автомобиля и состоит основной принцип работы устройства.

На сегодняшний день иммобилайзер можно считать одним из самых надежных противоугонных устройств, особенно в комбинации с качественной сигнализацией и механической блокировкой.

Как это работает?

Принципы работы иммобилайзера достаточно просты – при активации устройства происходит либо размыкание электрической цепи, либо подается питание на контакты какого-либо прибора, который блокирует движение. В первом случае автомобиль просто не заведется, а во втором – остановится при начале движения. При этом владелец авто имеет специальный ключ, который деактивирует действие прибора.

Если автоугонщик решит разрушить иммобилайзер, то устройство заблокирует все системы транспортного средства согласно монтажному плану.

Для примера представляем схему подключения иммобилайзера pandect IS-477:

Типы иммобилайзеров

Иммобилайзеры бывают:

— контактные, которые приводятся в действие при помощи ключа. В этом случае замыкание контактов происходит, до того как запустился двигатель. Чаще всего эта функция возложена на прикуриватели. Отметим, что такой способ не очень надежный, так как автоугонщики, предполагая что в авто стоит именно такой тип иммобилайзера, могут нейтрализовать его.

— бесконтактные активизируются карткой-меткой или транспондером. Его действие основано на электромагнитном излучении и таким образом устройство может распознать: хозяин или злоумышленник сел в автомобиль. Данный тип иммоблайзеров устанавливается вместе с антенной, перерабатывающей специальный сигнал для зарядки конденсатора в ключе. Сигнал поступает на антенну в зашифрованном виде и сообщает о разрешении на запуск двигателя.

Также существуют модели кодового защитного устройства, при которых на специальной панели набирается определенная комбинация и иммобилайзеры, которые считывают биометрические данные автовладельца (по отпечаткам пальцев).

Все иммобилайзеры устанавливаются в скрытные, а порой и совершенно неожиданные места и обнаружить устройство «на глаз» совершенно невозможно.

Используя рабочую электрическую сеть транспортного средства, обнаружить иммобилайзер становится невозможным даже по проводам. В этом случае устройство работает на сигналах высокой частоты, а переключающее устройство выглядит как обычное электрооборудование.

Например, микроиммобилайзер может выглядеть как обычный предохранитель и ничем не привлекать внимания. А если учесть, что таких «чипов» может быть несколько в автомобиле, то обезвредить их просто не реально.

Большую популярность имеют иммобилайзеры с отсрочкой запуска. В этом случае, автомобильный вор спокойно запускает двигатель, трогается с места, но через определенное время автомобиль глохнет и угонщику остается бросить транспорт и скрыться.

При установке транспондерного (бесконтактного) иммобилайзера, водитель надежно защищает свое авто – ведь ворам придется разобрать весь автомобиль, чтобы нейтрализовать систему.

Эти и некоторые другие системы производимые компаниями Geolink Electronics, Sheriff, Green Bux Pandect и пр. представленные на рынке, формы предлагают купить иммобилайзер и установить на ваш автомобиль.

Что такое иммобилайзер в автомобиле расскажет следующее видео:

Обход иммобилайзера

Современные автомобили практически все оснащены иммобилайзерами. Наиболее распространенными являются система RFID (присуща для автомобилей европейских и азиатских производителей) и система VATS (установлена практически на все американские авто).

Но если владелец транспорта хочет установить автомобильную сигнализацию с автозапуском, то приходится совершать обход иммобилайзера.

Иммобилайзер системы RFID действует следующим образом: внутри ключа зажигания находится транспондер, передающий RF-сигнал небольшой мощности, который считывается принимающим устройством штатного иммобилайзера, расположенным в замке зажигания. Если вытащить транспондер из ключа и присоединить к антенне на замке зажигания то защитное устройство автоматом деактивируется и тогда авто можно завести чуть ли не болванкой. Именно в этом случае ситуацию может спасти модуль обхода иммобилайзера. Так как все системы обхода иммобилайзеров сходны, то для примера можно рассмотреть вариант обходчика Scher-Khan BP-2.

Иммобилайзер системы VATS действуют так: в ключ зажигания вмонтирован резистор, декодер которого при запуске мотора должен обнаружить требуемое сопротивление. Когда этого не происходит стартер и топливный насос могут заблокироваться.

Для дистанционного запуска можно воспользоваться следующей схемой:

Советы по установке иммобилайзера

Если автовладелец решает установить иммобилайзер на свой автомобиль, то при выборе нужно обратить внимание на следующие моменты:

1. Способ присоединения реле устройства с блоком управления. Как правило, эта функция возложена либо на штатную электропроводку, либо на собственный комплект проводов.
2. Метод поступления сигнала от секретного ключа к блоку управления иммобилайзера. Контактное устройство предполагает использование ключа, для замыкания контактов в разъединенной цепи. Для бесконтактного иммобилайзера ключ нужен для идентификации водителя как хозяина авто.
3. Получить информацию о состоянии контактов прерывателя электрической цепи устройства, находящегося в рабочем состоянии.

Отправляя автомобиль на технический осмотр нужно предупреждать мастера о том, что иммобилайзер находится в активизированном состоянии, иначе разрыв электроцепи будет воспринят как неисправность. Если защитная система не предусмотрена комплектацией автомобиля, то рекомендуется устанавливать иммобилайзер только в надежных сервисах или по рекомендации знакомых автовладельцев. Также надежный способ обезопасить свое авто от мошенников и нечистых на руку мастеров – это устанавливать иммобилайзер в другом городе или регионе.
