Как выглядит иммобилайзер в автомобиле: как он выглядит, за что отвечает и для чего предназначен в автомобиле
как он выглядит, за что отвечает и для чего предназначен в автомобиле
02.03.20232 205 4 1 Система безопасности
Автор:Иван Баранов
Иммобилайзер в машине — это такое устройство, которое нужно для обеспечения высокой безопасности автомобиля. По принципу действия иммо отличается от традиционных автосигнализаций и других противоугонных средств.
Содержание
- 1 Что такое иммобилайзер в автомобиле?
- 2 Описание конструкции устройства
- 3 Принцип действия блокиратора
- 3.1 Если имеется иммо, нужна ли сигнализация?
- 4 Разновидности иммобилайзеров
- 4.1 Бесконтактный иммобилайзер дальнего радиуса
- 4.2 Бесконтактный иммобилайзер малого радиуса
- 4.3 Контактный иммобилайзер
- 4.4 Иммобилайзеры с управлением замком капота
- 5 Преимущества и недостатки иммобилайзеров
- 6 Возможные проблемы с иммобилайзером и их решение
- 7 Фотогалерея
- 8 Видео «Особенности ремонта иммо»
[ Раскрыть]
[ Скрыть]
Что такое иммобилайзер в автомобиле?
Дословно иммобилайзер в машине — это обездвиживатель. Механизм, предназначенный для предотвращения незаконного запуска силового агрегата либо других систем транспортного средства. К примеру, стартерного устройства.
В основном установка блокираторов выполняется производителями авто на дорогие и премиальные модели машин. Если сравнивать со штатными «противоугонками», то блокиратор не позволяет защитить салон от несанкционированного проникновения. Его наличие обеспечивает дополнительное препятствие для пуска мотора либо блокирует силовой агрегат спустя несколько минут после того, как он был запущен.
Управление блокиратором возможно только автовладельцем, у которого имеются устройства для контактного либо бесконтактного пуска ДВС (удаленно).
Описание конструкции устройства
Составляющие блокирующего устройстваКонструктивно блокиратор в автомобиле состоит из:
- управляющего девайса, использующегося для обработки сигналов и исполнения действий;
- коммутационного устройства электроцепей (одно либо несколько), предназначено для подключения либо отключения контактов;
- ключ управления, оснащенный специальным цифровым чипом.
Беспроводной вид устройств для авто состоит из:
- Чипа-ключа. В отличие от традиционных блокираторов беспроводные элементы управления выглядят в виде метки, выполняющей функцию радиочастотной авторизации. Она монтируется в верхней части ключа. По конструкции изготовлена в виде чипа.
- Антенного модуля. Предназначен для обмена информацией между управляющим модулем и чипом. В различных типах блокираторов применяются разные виды антенных модулей. Наиболее распространенный вариант — кольцевой, такая антенна монтируется вокруг выключателя зажигания. В современных блокираторах могут применяться несколько типов антенн.
- Управляющего девайса. Используется для генерации импульсов, исходящих от чипа, и приема сигналов от антенного модуля. После приема и обработки модуль преобразует сигналы в управляющие импульсы и передает их на ЭБУ мотора.
Принцип действия блокиратора

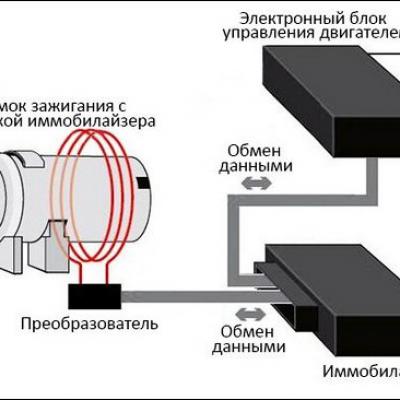

Схематичное объяснение принципа действия иммоПринцип действия средства для защиты от угона зависит от классификации устройства:
- Оборудование, использующееся для препятствия пуска силового агрегата. Этот тип устройств создает блокирующий импульс, передающийся на управляющий девайс и блокирующий функционирование системы впрыска и подачи горючего. Либо сигнал не дает правильно функционировать электрическому оборудованию.
- Устройства, которые позволяют завести мотор и дают ему поработать какое-то время, обычно не более двух минут. Преступник, совершивший угон машины, сможет проехать определенное расстояние. После чего электронный модуль начнет выдавать ошибки о функционировании различных систем. Отказать работать может трансмиссия, система подачи и впрыска горючего либо электрическая часть автомобиля. Вряд ли злоумышленник начнет ремонтировать машину.
- Бесконтактный тип устройств предназначен для реагирования на отдаление автовладельца с транспондером на определенное расстояние. Данный вид блокираторов позволяет не допустить угона машины при силовом захвате, когда преступник выбрасывает автовладельца на ходу из салона. Блокировка основных систем произойдет при отдалении антенны от владельца машины.
Если имеется иммо, нужна ли сигнализация?

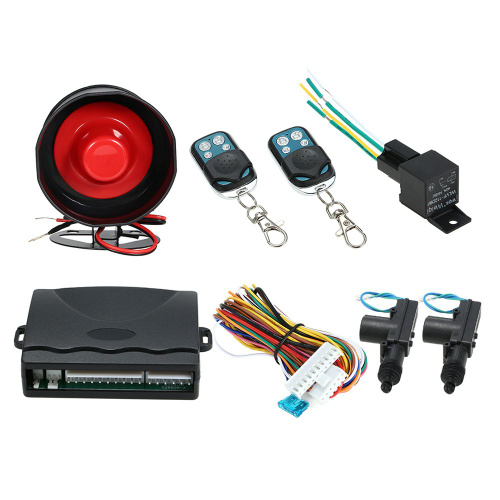

Автомобильный иммо отвечает за блокирование мотора машины, но он не может полноценно заменить охранную систему. Блокиратор является хорошим дополнением к сигналке, но в его функции не входит оповещение владельца машины о взломе или угоне. Если транспортное средство не будет угнано, то к моменту обнаружения взлома машина может быть разграблена. Иммо относится к базовому средству защиты авто, но для повышения его уровня транспортное средство рекомендуется оборудовать сигналкой.
Другое дело, если в сигнализации есть встроенная функция иммо. Некоторые модели противоугонных установок включают в себя до десяти устройств, управляющихся посредством электроцепей машины либо высокочастотных импульсов. Эти приборы могут устанавливаться в предохранительные монтажные блоки. Данный вариант сигналок позволит защитить объект от взлома профессиональными преступниками.
Андерй Кондрашов рассказал о защите диалоговых меток иммо от ретрансляции.
Разновидности иммобилайзеров
Между собой блокирующие средства от угона делятся на:
- бесконтактные иммо дальнего диапазона действия;
- бесконтактные приборы малого диапазона работы;
- контактные устройства;
- блокираторы, оборудованные функцией управления капотным замком.
Бесконтактный иммобилайзер дальнего радиуса

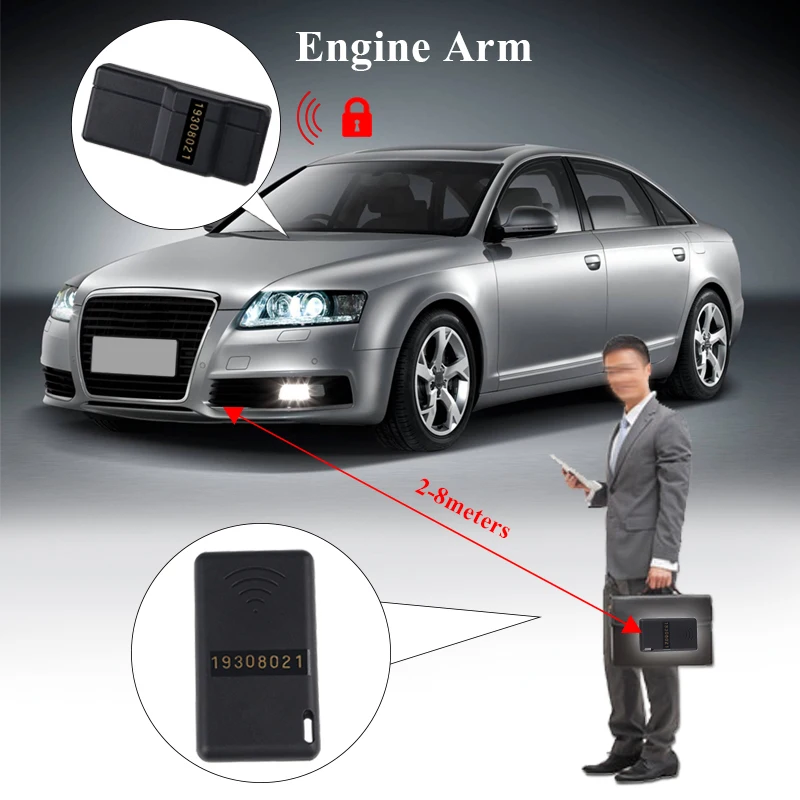

Такие девайсы имеют диапазон работы, составляющий от 5 до 10 метров. Установка основного управляющего модуля выполняется за центральной консолью в салоне машины. Устройство передачи импульсов используется для считывания на расстоянии и его надо носить отдельно от ключа зажигания. В случае силового захвата авто бесконтактный блокиратор остановит силовой агрегат машины.
Бесконтактный иммобилайзер малого радиуса
Приемопередатчик блокирующего средства монтируется за центральной консолью, но лучше под ней. Это связано с тем, что при запуске мотора владельцу машины надо поднести чип ключа к месту монтажа передатчика. Только так можно завести ДВС. Устройства малого радиуса не имеют антиразбойной опции. К основным минусам относятся манипуляции, которые выполняются для пуска ДВС.
Контактный иммобилайзер

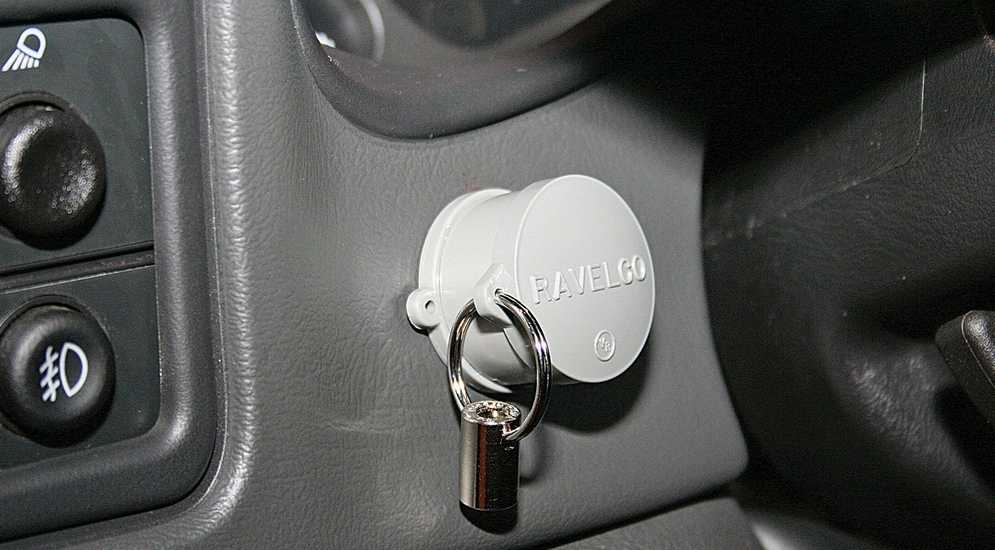

Контактный тип устройств функционирует по принципу метки и считывателя, как на домофонах в жилых домах. Приемный модуль монтируется под торпедой со стороны водительского кресла. Старт мотора возможен только после качественного контакта транспондера с меткой, которая может быть установлена в ключе, а приемный модуль — в замке зажигания. Поэтому хранить транспондер можно только с ключами зажигания.
Иммобилайзеры с управлением замком капота
Некоторые модели блокираторов могут оснащаться опцией управления капотным замком. Если метка в транспондере видна приемному устройству, то замок открыт, но когда автовладелец покидает зону действия, управляющий модуль закрывает замок. Отдельные модели иммо позволяют идентифицировать владельца машины по отпечатку пальца.
Алексей Лямин рассказал о принципе действия и особенностях монтажа блокираторов с замками капота на примере Лексуса.
Преимущества и недостатки иммобилайзеров
Достоинства блокирующих средств:
- Недоступность устройств, сложность визуального определения блокиратора. Наличие традиционной сигналки можно определить по мигающему светодиоду.
- Сложность самостоятельного отключения иммо. Чтобы снять блокировку мотора, преступнику надо знать, в каком месте установлен управляющий модуль.
- Большинство современных угонщиков не знают о принципе действия иммо, поэтому взлом практически невозможен.
Минусов у иммо нет. При правильном использовании устройство будет работать долго, но автовлалелец должен следить за зарядом АКБ. Если произойдет разряд батареи, иммо может расценить это как попытку взлома и заблокирует ДВС.
Возможные проблемы с иммобилайзером и их решение
Проблемы при использовании блокирующего средства часто связаны с ключом:
- утеря устройства;
- удаление кодировки;
- несовпадение кодировки при монтаже управляющих модулей.

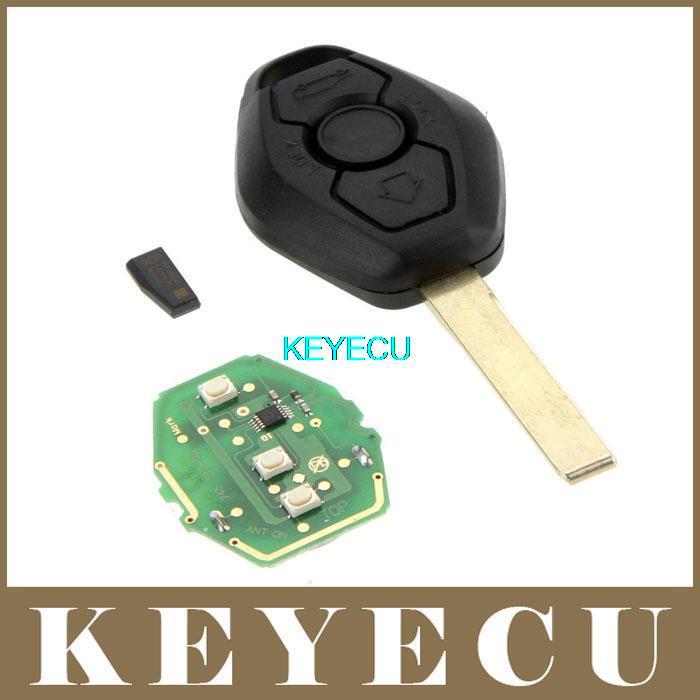

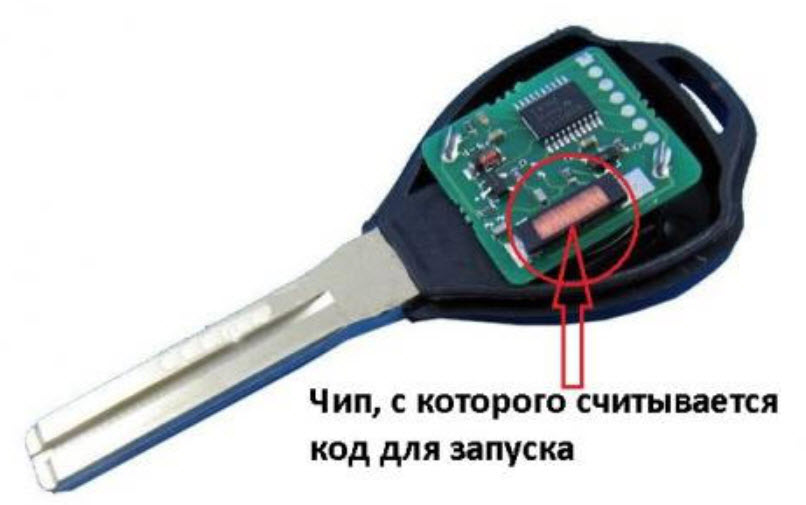

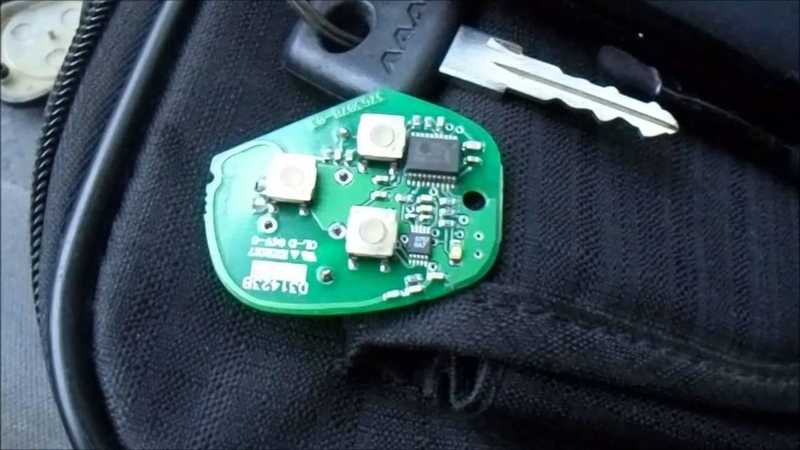

На многих современных устройствах чип монтируется в ключ, представляющий собой набор символов или код, передающийся на управляющий девайс. Если ключ потерян, то единственный способ решить проблему — заказать новый у специалистов. При программных сбоях требуется перепрограммирование устройства. Выполняется перепрошивка ключа, чтобы модуль иммо идентифицировал его правильно. Процедура перепрошивки производится при наличии сервисного доступа к программе блокиратора. Для получения доступа используется пароль, который должен быть на карте иммо.
При отсутствии карты надо запрашивать пароль у производителя машины или у дилера, использовать код можно один раз. Возможно, придется покупать целый комплект деталей блокиратора. Можно обратиться к специалистам, которые изготовляют ключи. Независимо от ситуации, для решения проблемы потребуются документы, подтверждающие право собственности пользователя на транспортное средство.
Если из-за блокиратора не получается завести мотор, есть вариант отключения оборудования. Для решения задачи выполняется установка обходчика или эмулятора. Предназначение устройства заключается в обходе защитной составляющей в управляющем модуле. В дальнейшем наличие иммо не повлияет на работу двигателя или других систем.
Фотогалерея

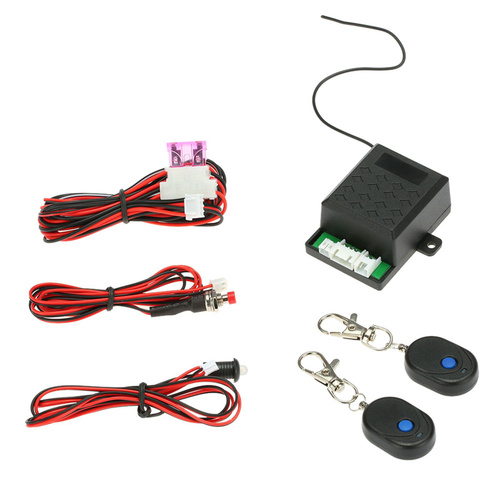

На фото представлены популярные модели бесконтактных и контактных иммо.

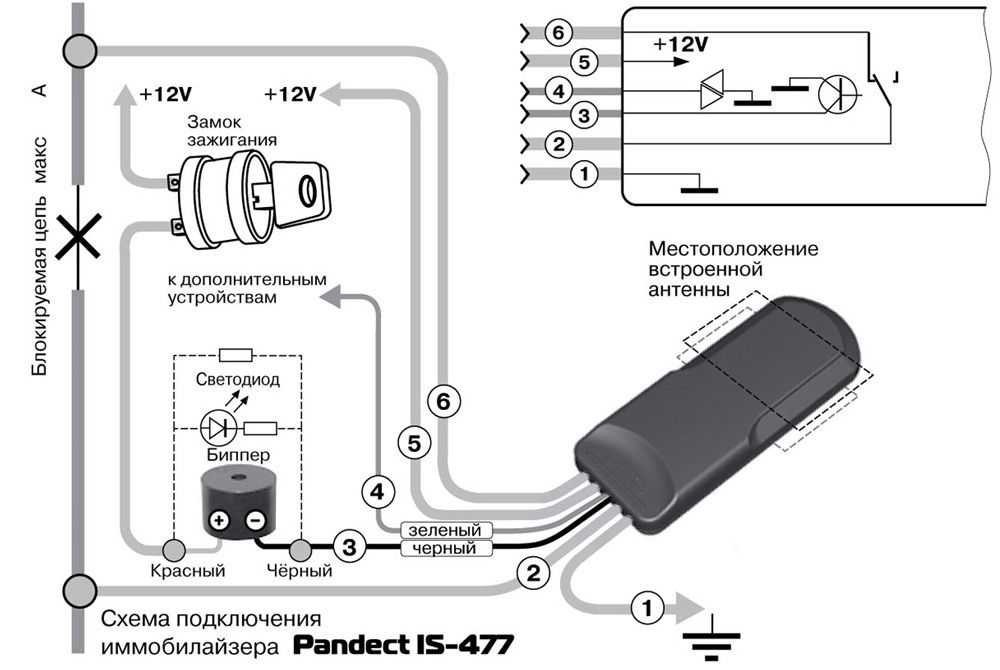

Контактный иммо Игла 200 Бесконтактный иммо Пандект IS-350 Контактный иммо Призрак 510 Бесконтактный иммо Старлайн V66Видео «Особенности ремонта иммо»
Алексей З рассказал о нюансах проведения самостоятельного ремонта блокирующего средства для защиты от угона машины.
youtube.com/embed/TUJ3Jsm8W0I?rel=0&controls=0&showinfo=0″ frameborder=»0″ allowfullscreen=»»>Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет
как работает, как отключить, установка, виды (контактные, бесконтактные, секретные кнопки)
Защита автомобиля от угона – проблема, которую должен решить любой автолюбитель как можно быстрее. Обычно выбор водителей останавливается на укомплектовании транспортного средства системой автомобильной сигнализации. При этом современные марки машин еще на этапе производства оснащаются иммобилайзером. Насколько это устройство эффективно против взлома автомашины?
Содержание:
- Иммобилайзер: что это такое
- Как работает иммобилайзер
- Иммобилайзеры: виды
- Контактные
- Бесконтактные
- Секретные кнопки
- Установка иммобилайзера
- Как отключить иммобилайзер
Иммобилайзер: что это такое?
Иммобилайзер представляет собой электронное устройство, которое блокирует ключевые рабочие системы транспортного средства при несанкционированном доступе в машину и попытке угона объекта.
Принцип работы иммобилайзера основан на идентификации истинного владельца ТС. Электронная система считывает информацию, и если в салоне автомобиля находится другой человек, то иммобилайзер блокирует зажигание и работу топливных магистралей. Автомобиль просто не заведется, а если и заведется, то проедет всего несколько метров, прежде чем остановиться без возможности продолжить движение – топливо просто не будет поступать к двигателю.
Иммобилайзер имеет компактные размеры, поэтому найти его в конструкции машины непросто. Поэтому противоугонное средство также носит название «секретка». Даже если злоумышленник нашел устройство, блокировку отменить невозможно.
Как работает иммобилайзер
Связь устройства с модулем контроля моторным узлом осуществляется посредством чипа, монтируемого в ключ. Когда машину пытаются завести, иммобилайзер подает сигнал через электронные сети, направленный на чип ключа, и ждет сигнала в ответ. Эта информация может быть закодированной, как в автомобилях возрастом до 20 лет, выпущенных на территории Японии и Европы.
Совпадение кодов позволяет полноценно запустить мотор и начать движение.
Если зашифрованная информация, передающаяся через чип в блок управления, не совпадает с данными ключей, хранящимися в памяти секретки, то мотор заведется – и тут же заглохнет. Одновременно блокируются следующие узлы:
- работа бензонасоса;
- подача искры для свечей зажигания;
- форсунки и впрыск топлива.
Иммобилайзеры: виды
Иммобилайзеры классифицируются по принципу работы. Конструкция системы претерпевала изменения в связи с развитием новых технологий, и сегодня можно оснастить машину более надежной секреткой, вне зависимости от возраста самого авто.
Контактные
Типичным устройством является контактное. Такой прибор функционирует, получая специальный код. Цифровое значение вводится на специальной панели, после чего система разблокирует ключевые модули автомашины. Контактное устройство монтируется в недорогих, массовых марках седанов и других легковых авто.
Бесконтактные
Большую эффективность против угона демонстрируют бесконтактные иммобилайзеры, они более удобны и в эксплуатации. Их действие основано на считывании электронной закодированной информации с брелка или карточки. Обнаружить такой прибор в автомобиле очень сложно.
Единственный недостаток метода защиты – придется повозиться, если Вы потеряли оригинальные ключи от машины. Необходимо обратиться к дилеру, чтобы получить новые экземпляры от завода-изготовителя.
Секретные кнопки
Самая настоящая секретка – кнопка для деактивации блокировки располагается в месте, которое известно только водителю автомашины. Во время завода мотора владелец ТС нажимает на кнопку, после чего дополнительно вводит цифровой ключ при прикладывании магнитной карты.
Даже попав в салон транспортного средства после нейтрализации сигнализации, взломщику потребуется время, чтобы найти и отключить секретную кнопку.
Установка иммобилайзера
Установить иммобилайзер можно в сервисном центре. При этом Вы можете купить установочный пакет заранее самостоятельно или же приобрести его прямо на месте.
Выбирая прибор самостоятельно, рассматривайте только известные фирмы с положительными отзывами. Узнайте, в какие механизмы автомобиля можно монтировать прибор. Эксперты утверждают, что надежнее всего размещать иммобилайзер под капот, менее надежно – в сам салон ТС.
Уточните, сколько времени иммобилайзер проработает от одной АКБ. Хороший срок – три года. Дополнительным плюсом является возможность установки связи с мобильным приложением разработчика продукта. Еще одно преимущество – возможность расширения охранных функций в будущем.
С опаской относитесь к предложениям, которые обеспечивают защиту авто посредством аналогового решения – разрыва электроцепей. Такие приборы легко вскрыть. Надежный уровень защиты демонстрируют аппараты цифрового типа с зашифровкой данных.
Чтобы проверить правильность установки системы прямо в сервисном центре, захватите с собой кусочек плотной фольги. Вставьте ключ зажигания так, чтобы непосредственно место контакта оставалось открытым, а остальная площадь ключа была завернута в фольгу. Если иммобилайзер монтирован и настроен верно, то машина не заведется – тонкий металлический материал препятствует установке сигнала между блоком управления и чипом.
Как отключить иммобилайзер

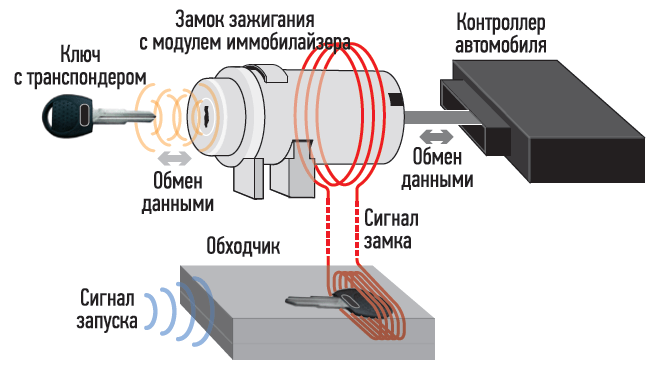

Проще всего отключить аналоговый прибор иммобилайзер, установленный у электронного блока. Для процесса понадобится обходчик иммобилайзера, который в режиме программного обеспечения обнуляет все настройки извлеченного заранее прибора.
Угонщикам, чтобы понять, как обойти защитную систему, нужно иметь с собой высококлассное оборудование. Злоумышленники проводят перепрограммирование чипов, перехватывают радиосигналы при установке контакта между иммобилайзером и ключом, сбрасывают информацию о заводских кодах, внедренную в память иммобилайзера.
В связи с этим возникает вопрос – так ли иммобилайзер эффективен? Да, метод защиты автомобиля от кражи надежен, так как для нейтрализации блокировки ворам придется много поработать.
Сравнивать степень защиты иммобилайзера и сигнализации неуместно. Секретка обеспечивает блокировку движения машины при несанкционированном запуске мотора, а сигнализация подает звуковые и световые импульсы при попытке взломать двери машины. Правильнее сказать, что эти два способа защиты транспортных средств от угона могут дополнять друг друга.
#Автомобиль
Статьи по теме
Марки бензина в СССР за весь период и стоимость бензина#Бензин#Автомобиль 8948 просмотров
Как заправиться до полного бака на автоматической АЗС, самообслуживания, сколько литров помещается в бак#АЗС#Автомобиль 6832 просмотра
Кому принадлежит Лукойл: чья компания Лукойл?#Автомобиль#АЗС 6573 просмотра
Раскоксовка двигателя без разборки: что это, чем лучше делать (керосином, водородом, Лавр, Валера)#Автомобиль 5016 просмотров
Что такое АЗС, ТРК, СУГ, КПГ#Автомобиль#АЗС 3838 просмотров
Устройство автомобиля: двигатель внутреннего сгорания, трансмиссия, ходовая часть, рулевое управление, тормозная система, электрооборудование#Автомобиль 2774 просмотра
Как узнать, есть ли в моей машине иммобилайзер?
Я слышал, что если у вас в машине есть иммобилайзер, его намного сложнее украсть. Я живу в Нью-Йорке, поэтому воровство всегда меня беспокоило. Как выглядит иммобилайзер и как узнать, есть ли он в моей машине?
Джек Уолш · Ответ дан 25 октября 2021 г.
Отзыв от Шеннон Мартин, лицензированного страхового агента.
Если ваш автомобиль был построен раз за последние 20 лет , это почти гарантировано иметь иммобилайзер.
Иммобилайзеры обычно встраиваются в автомобиль, ключ или брелок таким образом, чтобы они не попадались на глаза. Если вы хотите перепроверить, чтобы убедиться, что он есть в вашем автомобиле, вы можете просмотреть руководство по эксплуатации вашего автомобиля , посетить веб-сайт производителя автомобиля или обратиться к своему механику.
Если угон вашего автомобиля является для вас серьезной проблемой, вы должны убедиться, что ваш полис страхования автомобиля покрывает кражу. При просмотре вашего полиса, чтобы убедиться, что в нем есть необходимые вам виды страхования, вы также должны сравнить котировки от разных компаний, чтобы убедиться, что вы получаете лучшая скорость .
Рассмотрите возможность использования Jerry, приложения для сравнения страховок, которое бесплатно делает покупки по низким ценам в более чем 50 различных страховых компаниях. Вы получите расценки за считанные секунды, сможете вносить изменения в любое время, а если у вас возникнут какие-либо вопросы, агенты всегда рядом!
ПОДРОБНЕЕ : Страхование автомобиля покрывает кражу автомобиля?
АвтозапчастиCar Technology
Просмотреть полный ответ
ПОЧЕМУ ВЫ МОЖЕТЕ ДОВЕРЯТЬ JERRY
Jerry сотрудничает с более чем 50 страховыми компаниями, но наш контент независимо исследуется, пишется и проверяется нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.
Просмотрите больше контента
Ресурсы для ремонта автомобиля
Страхование для вашего автомобиля
Dodge Challenger SRT Hellcat Redeye Страхование
GMC Mensoy xuv xuv Страхование 9003
GMC Mensoy xuv xuv xuv.
Стоимость страхования Honda Civic Hybrid
Стоимость страхования Jeep Grand Cherokee L Summit
Страхование в вашем штате
Страхование в вашем городе
De Kalb Car страхование
Macomb Car Insurance
Beacon Car Страхование
Страхование Morton
9008 9002 9002DUBLIN. Спрашивая
Сколько масла нужно вашему автомобилю?
Во время движения ранее на приборной панели загорелся индикатор, похожий на масленку. Я проверил уровень масла, и он был очень низким, но я понятия не имею, сколько нужно добавить. Сколько масла нужно моей машине?
Джек Уолш
25 октября 2021 г.
Как определить, что автомобильный кондиционер перегружен?
Кондиционер в моей машине в последнее время плохо работает, поэтому я купил немного консервированного хладагента, который якобы решает проблему, но теперь воздух дует еще горячее! Мой друг сказал, что я, возможно, перезарядил его, но я понятия не имею, что это значит. Как определить, что кондиционер моего автомобиля перегружен?
Джек Уолш
25 октября 2021 г.
Сколько стоит выкупить автомобиль у страховой компании?
Недавно я попал в аварию, и повреждения моей машины не казались слишком серьезными, но страховая компания сообщила мне, что они полностью ликвидированы. У машины есть какая-то сентиментальная ценность, поэтому мне было интересно, сколько будет стоить выкупить ее у них. Просмотреть все вопросы Вам 15 с половиной лет, но сначала вам нужно пройти курс обучения вождению.
Shannon Fitzgerald
23 марта 2023 г.
Можно ли застраховать автомобиль без лицензии в Калифорнии?
Получить страховку автомобиля без лицензии в Калифорнии может быть сложно, но возможно. Узнайте, как это сделать с помощью этого руководства!
Сара Грей
23 марта 2023 г.
Предлагает ли Progressive совместное страхование?
Progressive предлагает своим клиентам страхование совместных поездок, но вам необходимо заранее иметь определенную страховку ответственности.
Claire Beaney
Feb 28, 2023
Browse By Topics
Car Repairs
Pickup Trucks
MetLife
insurance agents and brokers
Renewing Insurance
Toyota
Military
Virginia
Car Sharing
Kemper Preferred
Travelers
Автострахование
Usage-Based Insurance
Страхование бегемотов
Передача прав собственности
Hybrid Cars
Рекорд вождения
Кража личных данных
Вандализм
Не владелец страховой страховой страховые компании
Найдите страховые накопления — это на 100% бесплатно
Автострахование по марке
Toyota
Hyundai
Mercedes-Benz
Subaru
Chevrolet
Mitsubishi
Автострахование по штату
Иммобилайзер — Ross-Tech Wiki
Содержание
- 1 Что такое иммобилайзер?
- 2 В каких автомобилях есть иммобилайзер?
- 3 Какая система иммобилайзера установлена в моем автомобиле и какие процедуры применимы?
- 3. 1 Иммобилайзер 1-го поколения
- 3.2 Иммобилайзер поколения 2
- 3.3 Иммобилайзер поколения 3
- 3.4 Иммобилайзер поколения 4
- 3.5 Иммобилайзер поколения 5
- 4 Какая информация требуется для процедур иммобилайзера?
- 5 Как работает 7-значный PIN/SKC?
- 6 Что еще нужно сделать после сопоставления ключей?
Что такое иммобилайзер и почему он важен?
Иммобилайзер предотвращает запуск автомобиля, если нет авторизованного ключа, который не был должным образом согласован с различными компонентами автомобиля. Несколько разных схем иммобилайзера использовались для разных лет и разных моделей автомобилей с разными применимыми к ним процедурами. Компоненты системы иммобилайзера, для замены которых требуются специальные процедуры, включают ключи, контроллер двигателя (ECU) и комбинацию приборов (или отдельные модули иммобилайзера в автомобилях, оборудованных таким образом). В некоторых случаях другие модули или детали также могут быть связаны с иммобилайзером, например, новые модели Audi также имеют трансмиссию как часть иммобилайзера.
В каких автомобилях есть иммобилайзер?
В США/Канаде большинство моделей VW/Audi до 2000 модельного года не имели иммобилайзера. В остальном мире использование иммобилайзера было введено раньше. В большинстве автомобилей модуль управления иммобилайзером интегрирован в комбинацию приборов . Автомобили более высокого класса, такие как текущие Audi A5, A6, A8 и Q7, имеют отдельный иммобилайзер по адресу 05 — Acc/Start Authorization . Многие из старых автомобилей для неамериканского рынка, а также некоторые VW Golf Cabriolet (1E) и VW Transporter/Eurovan (7D) для рынка США имеют отдельный адрес модуля управления иммобилайзером 9.0267 25 — Иммобилайзер .
Какая система иммобилайзера установлена в моем автомобиле и какие процедуры применимы?
- Длина PIN-кода (4, 5 или 7 цифр) не имеет прямого отношения к поколению/модели иммобилайзера.
- Поколения иммобилайзера не привязаны к определенной дате, они зависят от модели, а в некоторых случаях даже от страны/рынка.

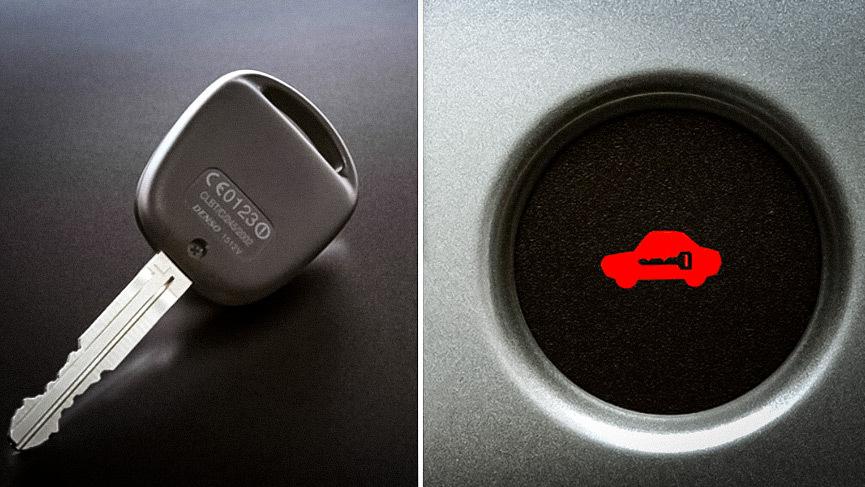

Нет : Автомобили без иммобилайзера не будут иметь символ на комбинации приборов, показывающий ключ внутри автомобиля, и будут запускаться и работать до тех пор, пока вы врежете новый ключ, способный включить зажигание. Ключ также может иметь перечеркнутую букву W, чтобы указать, что иммобилайзер отсутствует. Если вы сомневаетесь, обратитесь к заводскому руководству по ремонту для вашего конкретного автомобиля.

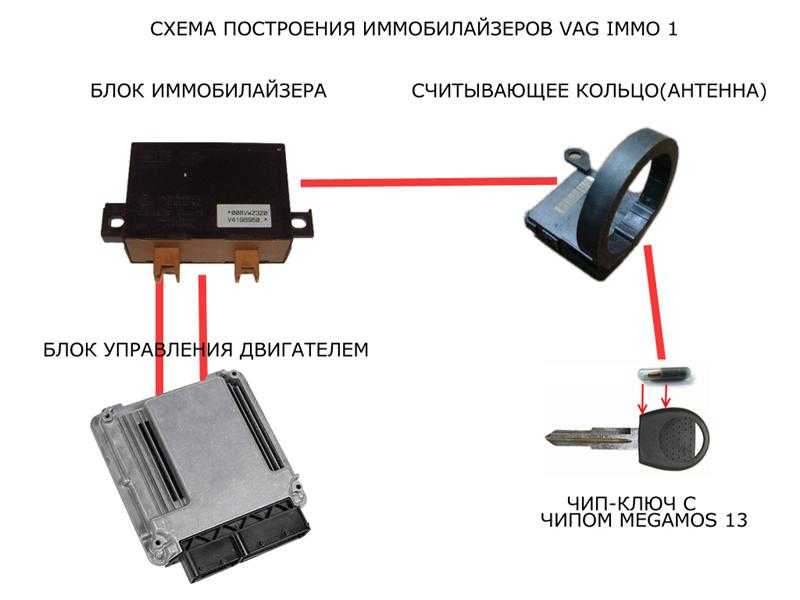

Иммобилайзер поколения 1
Ключи для автомобилей с иммобилайзером 1 обычно имеют маленькую F на плоском ключе, что означает Festcode (фиксированный код) . Автомобили с иммобилайзером 1 продавались только на рынке остального мира (RoW), а не в Североамериканском регионе (NAR). Если вы сомневаетесь, обратитесь к заводскому руководству по ремонту для вашего конкретного автомобиля.
Иммобилайзер 1 также можно идентифицировать по идентификационному/серийному номеру иммобилайзера. Все серийные номера VW, Seat и Skoda Immobilizer 1 содержат 3Z (Например VWZ 3Z 0S1101234), если вы видите там что-то еще, то вряд ли это поколение у вас под рукой. Модели Audi, а также ранний VW Passat (3B) могут иметь разные серийные номера, поэтому это НЕ относится к этим моделям.
- Соответствие ключу (отдельный модуль управления)
- Сопоставление ключей иммобилайзера I (кластер) | Сопоставление ключей (интегрировано в комбинацию приборов)
- Замена блока управления двигателем (ECU)
- Замена модуля управления иммобилайзером (отдельный модуль управления)
- Иммобилайзер I Замена иммобилайзера (комбинация приборов) | Замена модуля управления иммобилайзером (интегрирован в комбинацию приборов)
Иммобилайзер поколения 2
Многие автомобили 2000–2001 модельного года, продаваемые в Североамериканском регионе (NAR), имеют иммобилайзер 2 и есть другие автомобили для остального мира (RoW) с иммобилайзером 2, выпуск которых начался раньше, примерно в модельном году 19.98. Чтобы идентифицировать автомобиль с иммобилайзером 2, используйте VCDS для выбора комбинации приборов (или адрес 25 — иммобилайзер в автомобилях с отдельным модулем управления иммобилайзером) и посмотрите в дополнительное поле. Вы должны увидеть 14-значный идентификационный номер иммобилайзера, например Immo-ID VWZ7Z0W0648696 . В дополнительных полях НЕ должно быть 17-значного номера VIN. Если вы сомневаетесь, обратитесь к заводскому руководству по ремонту вашего конкретного автомобиля.
Рынок Северной Америки (NAR) VW Cabrio использовал два разных поколения Immo 2, в зависимости от того, был ли автомобиль выпущен до или после 19 мая.99. Кабриолеты NAR раннего производства с 25 номерами деталей иммобилайзера, начинающимися с 6H0 , относятся к Immo 2/Gen 2. Системы более позднего производства можно идентифицировать по серийному номеру 6X0 , который соответствует Immo 2/Gen 3.
- Сопоставление ключей (через комбинацию приборов)
- Сопоставление ключей (через отдельный модуль управления) > Веб-сайт Ross-Tech
- Замена блока управления двигателем (ECU)
- Замена модуля управления иммобилайзером (интегрирован в приборную панель) > Веб-сайт Ross-Tech
- Иммобилайзер II Замена иммобилайзера (отдельно) | Замена модуля управления иммобилайзером (встроен в отдельный модуль управления)
Иммобилайзер поколения 3
Многие автомобили 2002 модельного года и новее, продаваемые в Североамериканском регионе (NAR), имеют иммобилайзер 3 а также есть другие автомобили для остального мира (RoW) с иммобилайзером 3. Используйте VCDS для выбора приборной панели (или адреса 9).0268 25 — Иммобилайзер в автомобилях с отдельным модулем управления иммобилайзером) и посмотрите в дополнительном поле. Вы должны увидеть ОБА 14-значный идентификационный номер иммобилайзера, а ТАКЖЕ 17-значный номер VIN в дополнительных полях , например: WVZKB58001h331169 VWZ7Z0W0648696 . Первая 17-значная строка — это VIN, а вторая 14-значная строка — идентификатор иммобилайзера. Ключи, которые ранее были сопоставлены с другой системой иммобилайзера 3, нельзя использовать повторно с другой системой (с другим идентификатором иммобилайзера). В некоторых случаях вам нужно будет проверить модуль управления двигателем в блоке измеряемых значений (MVB) 081, чтобы увидеть VIN и идентификатор иммобилайзера. Если вы сомневаетесь, обратитесь к заводскому руководству по ремонту для вашего конкретного автомобиля.
- Сопоставление ключей (через комбинацию приборов)
- Сопоставление ключей (через отдельный модуль управления)
- Сопоставление ключей (через Кесси)
- Замена блока управления двигателем (ECU)
- Замена ТНВД (только V6 TDI)
- Замена модуля управления иммобилайзером (интегрирован в комбинацию приборов)
- Immobilizer III Замена иммобилайзера (отдельно)|Замена модуля управления иммобилайзером (встроен в отдельный модуль управления)
- Замена модуля управления иммобилайзером (встроен в Kessy)
- Измерительные блоки иммобилайзера III (веб-сайт Ross-Tech)
Иммобилайзер поколения 4
Во многих новых автомобилях, включая все модели Golf/Jetta (1K), используется иммобилайзер 4. Существуют различные варианты реализации иммобилайзера 4, некоторые из них нигде не показывайте 14-значный Immo-ID, а скорее значение «Challenge» в Advanced ID. Это испытание меняется каждый раз, когда Терминал 15 (зажигание) зацикливается.
Как правило, модели VW, использующие Immo 4A (с адаптацией), могут иметь серийные номера, содержащие VWZ (например, VWZ 7Z0G7051888). Модели VW, использующие VWX (например, VWX 7Z0G7051888) «или модели без показанного серийного номера, не используют адаптацию и будут иметь повторяющееся значение «Challenge» в Advanced ID. Системы, использующие значение Challenge, не считается поддерживаемым в настоящее время. Это означает, что с системами вызовов VCDS не может выполнять НИ ОДНУ из процедур, перечисленных ниже:
- Соответствие ключей
- Замена блока управления двигателем (ECU)
- Замена модуля управления иммобилайзером (интегрирован в комбинацию приборов)
- Immobilizer IV Замена иммобилайзера (Kessy)|Замена модуля управления иммобилайзером (интегрирован в Kessy)
Иммобилайзер поколения 5
В настоящее время Ross-Tech не поддерживает процедуры иммобилайзера 5.
Какая информация требуется для процедур иммобилайзера?
VCDS может сопоставить ключи с вашим автомобилем, но только если у вас есть специальный PIN-код для вашего автомобиля. До 2002 года некоторые автомобили поставлялись со стираемой панелью на пластиковой бирке, которая содержала 4-значный PIN-код. Некоторые производители, такие как Seat и Skoda, использовали этот метод до 2008 года. До апреля 2005 года (только для США) Владельцы транспортных средств могли обратиться к своему дилеру с доказательством владения, а также VIN и Immo-ID (последний можно прочитать с помощью VCDS). Дилерский центр вводил эту информацию в онлайн-систему, которая давала им PIN-код. В этот момент они были в состоянии дать его вам. К сожалению, VW/Audi удалили эту систему, и теперь дилер никогда не видит PIN-код. Система GeKo отправляет его непосредственно в дилерский сканер, который отправляет его в автомобиль и выполняет сопоставление ключей, никому не показывая PIN-код.
Существуют компании-поставщики слесарей, которые продают продукты, предназначенные для извлечения PIN-кодов, которые затем могут использоваться VCDS. Точно так же, как они продают инструменты для взлома законным пользователям, эти инструменты также могут использоваться в преступных целях, и в результате мы не продаем и не рекомендуем их.
Для рынка США Национальная рабочая группа автомобильного обслуживания (NASTF) работала с автопроизводителями, включая VW, чтобы, как мы надеемся, обеспечить некоторую форму доступа к информации об иммобилайзерах с использованием модели безопасного выпуска данных (SDRM).
erWin предлагает некоторые иммобилайзеры и решения Pass-Thru, которые упомянуты в разделе примечаний на нашей официальной странице с информацией о заводском ремонте.
В следующей таблице показано, какая информация необходима для выполнения каждой процедуры. Требования и шаги различаются в зависимости от того, является ли компонент, который вы устанавливаете, совершенно новым или он ранее был сопоставлен с транспортным средством. Пожалуйста, поймите, что это общая Таблица и могут быть исключения!
Иммобилайзер 1 и 2 Иммобилайзер 3 Иммобилайзер 4 Иммобилайзер 5 Сопоставление ключей (новинка) Требуется оригинальный/автомобильный PIN-код Требуется оригинальный/автомобильный PIN-код Требуется оригинальный/автомобильный PIN-код Н/Д Сопоставление ключей (Бывшее в употреблении) Требуется оригинальный/автомобильный PIN-код Не поддерживается Не поддерживается Не поддерживается Замена ЭБУ (новый) PIN-код не требуется Требуется оригинальный/автомобильный PIN-код Требуется оригинальный/автомобильный PIN-код Н/Д Замена ЭБУ (Бывшее в употреблении) PIN-код не требуется Требуется оригинальный/автомобильный PIN-код
и
Требуется PIN-код бывшего ЭБУТребуется оригинальный/автомобильный PIN-код
и
Требуется PIN-код бывшего ЭБУН/Д Замена кластера (новинка) Требуется оригинальный/автомобильный PIN-код Требуется PIN-код оригинала/автомобиля
и
Требуется PIN-код сменного кластераТребуется оригинальный/автомобильный PIN-код
и
Требуется запасной PIN-код кластераН/Д Замена кластера (используется) Требуется PIN-код используемого кластера Требуется оригинальный/автомобильный PIN-код
и
Требуется запасной PIN-код кластераТребуется оригинальный/автомобильный PIN-код
и
Требуется сменный PIN-код кластераН/Д Как работает 7-значный PIN/SKC?
В нашем руководстве есть страница, посвященная 7-значному диалогу PIN/SKC в VCDS.
Вы должны ввести следующую информацию:
- 7-значный SKC, полученный дилером для вашего точного идентификационного номера иммобилайзера.
- Дата получения дилером 7-значного SKC .
- Код мастерской (WSC) для дилера, который получил SKC.
- Номер импортера для дилера, который получил SKC.
7-значный SKC бесполезен без трех других элементов.
В отличие от заводских диагностических инструментов, с VCDS один и тот же PIN-код можно использовать для конкретного автомобиля в любое время в будущем, если вы отслеживаете PIN-код вместе с датой, когда PIN-код был получен Дилер, код мастерской дилера (WSC) и номер импортера.
Что еще нужно сделать после сопоставления ключей?
На большинстве транспортных средств иммобилайзер отделен от пультов дистанционного управления, поэтому их необходимо сопоставлять отдельно, а подробные сведения об этих процедурах можно найти на страницах для конкретных моделей нашей WIKI.
