Изготовление споттера своими руками из сварочного аппарата

Сложно представить себе современные дороги без разного рода дорожно-транспортных происшествий. Это вызывает необходимость в наличии специального оборудования, посредством которого можно устранить возникающие дефекты. Оборудование можно приобрести в специализированных торговых точках, а можно изготовить споттер своими руками из сварочного аппарата. До недавнего времени с ними справлялись мастера, обладающие определенными навыками работы. Процедура занимала немало времени, что формировало довольно большие очереди в автомобильных мастерских. Сегодня же есть возможность исправить подобную ситуацию благодаря использованию споттеров.

Особенность оборудования

Споттер представляет собой приспособление, которое изменило все существующее ранее представления о принципе устранения вмятин. Его применение способствует тому, что дефекты устраняются с внешней стороны поверхности транспортного средства.

Использование оборудования — это своеобразный аппарат для сварки, который предполагает возможность работы с разнообразными металлами.

Конструкция устройства может иметь несколько разных насадок, а также режимов эксплуатации. Ее рабочими элементами можно назвать:

1. Корпус.
2. Обратный молоток.
3. Крючок.
4. Электроды.
5. Присоска.
6. Адаптеры.

Основой споттера является инверторный сварочный аппарат, как микроволновка, который способен выдавать два вида тока:

• постоянный;
• переменный.

По типу перемещения оборудование может быть двух видов:

• компактные — обладают небольшими размерами, что дает возможность переносить их в руках посредством использования удобной ручки. Эти аппараты можно отнести к непрофессиональным;
• переносные — это профессиональное оборудование, для перемещения которого используется специальная подставка с колесиками.

На передней части корпуса находится панель, которая применяется для настройки и регулировки рабочего процесса. Независимо от модели споттера мастер имеет возможность выставить необходимый уровень мощности и силы тока устройства. Для этого на панели расположен тумблер с указанными на нем возможными режимами работы.

Процесс сварки осуществляется в результате замыкания электрической цепи. При этом мастер фиксирует массу на поверхности кузова транспортного средства. Кроме того, предварительно необходимо снять аккумуляторную батарею с машины.

Пистолет оснащен курком, который при опускании обеспечивает замыкание электроцепи, а в результате и подачу тока.

Выбор насадки, которая вставляется на конце пистолета, зависит от типа проводимой операции. В результате подачи тока происходит нагревание рабочей поверхности, а через некоторое время и ее расплавление. Эта область небольшая по площади, но достаточная для того, чтобы иметь возможность исправить существующий дефект. При этом не происходит перегревание поверхности.

Преимущества и режимы работы

Специалисты и автолюбители отмечают, что рихтовка какой-либо поверхности имеет ряд преимуществ. Среди наиболее существенных можно выделить следующие:

1. Сокращается время, необходимое на устранение дефекта.
2. Уменьшается стоимость работы.
3. Упрощается эксплуатация оборудования.
4. Появляется возможность ремонтировать такие элементы, которые до сих пор исправить было практически невозможно.
5. Можно использовать современные технологии, например, клеевые.
6. Увеличивается количество клиентов автомобильного сервиса.

Споттер способен работать в нескольких режимах:

1. Режим 1. Для его осуществления необходимо использование обратного молотка или пуллера. Второй представляет собой оборудование, которое подключается к пистолету посредством использования специального устройства. Этот режим, как правило, применяется для исправления небольших дефектов, которые можно быстро выровнять.
2. Режим 2. Применяется при необходимости работы с элементами тянущего типа. Для этого используются электроды. Если попытаться устранить такие неполадки без использования споттера, придется приложить немало усилий и потратить много времени.
3. Режим 3. Выполняется посредством использования электрода, поверхность которого покрыта тонким медным слоем.
4. Режим 4. В этом случае работа осуществляется при помощи электрода угольного типа. Благодаря этому рабочая поверхность нагревается, что приводит к осаждению металла и избавления от хлопуна.
5. Режим 5. Его применяют для выполнения таких операций, как приваривание молдингов, креплений или шумоизоляции. Для этого используются электроды с медным покрытием.
6. Режим 6. Используется для сваривания шайб на клеммах, а также осуществления вытягивания вмятин.
7. Режим 7. С его помощью можно осуществлять приваривание болтов или саморезов под резьбу или пластик. Для этого применяются электроды, поверхность которых покрыта медным слоем.

Точечный метод сварки, для которого используется полуавтомат, стал применяться в нашей стране недавно, несмотря на то, что о нем было известно уже не один год. Таким образом, для исправления разного рода дефектов на авто стали использоваться специальные аппараты — споттеры.

Самостоятельное изготовление

Споттер самостоятельно можно изготовить в домашних условиях. Самодельный агрегат на выходе будет иметь силу тока приблизительно в 1450 А.

Предварительно рекомендуется подготовить необходимые для работы материалы:

• трансформатор для сварки;
• привод;
• мост диодов;
• тиристор;
• контактор;
• таймер.

Перед тем как сделать сварочный аппарат, мастера рекомендуют ознакомиться со следующими принципами изготовления:

• работа начинается со снятия с оборудования вторичного слоя;
• следует точно знать, сколько витков проволоки нужно будет сделать. Рассчитать этот показатель можно после обмотки проволоки из меди на первичную обмотку, измерив после этого количество Вольт;
• необходимо изготовить шину. Для этого пригодится старый прибор со вторичной обмоткой. Величина сечения шины должно быть более 16 мм, а показатель ее напряжения — 7 В;
• для работы необходимо изготовить шины в количестве 2 штук. На них обязательно должна быть обмотка для изоляции. Между двумя слоями изоленты нужно намотать слоя скотча;
• на трансформатор наматываются обе шины посредством использования специальных инструментов;
• споттер своими руками, схемы которого можно найти в технической литературе, можно считать готовым после измерения мощности оборудования.

Теперь остается выполнить обратный молоток для кузовного ремонта своими руками. В качестве основы можно использовать импульсный сварочный полуавтомат. Его внутренняя часть оснащается осью, для изготовления которой используется такой материал, как латунь.

Контактная сварка из инвертора своими руками дает возможность выполнять ремонт транспортных средств намного быстрее и качественнее.

Этапы эксплуатации споттера

Использование споттера требует соблюдения определенной последовательности действий. Для этого специалисты рекомендуют придерживаться следующей инструкции:

1. Рабочая поверхность тщательно очищается от краски, лака, шпатлевки или ржавчины. Это очень важный момент, так как от тщательности очистки поверхности в полной мере зависит крепость соединения элементов крепления с поверхностью кузова.
2. Контакт заземления прикрепить к рабочей поверхности.
3. Приварить необходимые крепежные элементы (шайбы, болты, обратный молоток, треугольники или шпильки) посредством использования метода точечной сварки.
4. Закрепить используемые элементы при помощи правочных приспособлений.
5. Выполнить вытягивание поверхности, на которой есть деформация. Для этого применяются специальные приспособления (гидроцилиндр, стапель, растяжка, обратный молоток).
6. Удалить вручную деталь крепления.
7. Зачистить поверхность имеющимся в наличии инструментом для шлифовки.

Важным моментом, который необходимо обязательно учитывать при выполнении этого вида операций, является толщина металла. Его необходимо определить перед началом работы.

В том случае, если рабочая поверхность выполнена из алюминия, запрещается использование обратного молотка. Исправление дефекта проводится очень аккуратно и плавно.

Недорогие модели споттеров представляют собой простые однофазные трансформаторы переменного тока. Их нельзя использовать для работы с поверхностями из прочной оцинкованной стали.

Более современные модели оборудования предполагают использование инверторов. Они пригодны для работы с материалами любого типа. У них выбор и регулировка режима работы выполняется автоматически. Для этого их конструкция оборудована специальными электронными приспособлениями.

Правила использования агрегата

Во избежание удара электрического тока, а также для повышения качества выполняемой операции необходимо придерживаться определенных правил работы со споттерами.

1. Во время подключения устройства нужно учитывать такой показатель, как уровень сечения проводов, которые ведут к электророзетке. Он должен быть не меньше 25 мм. При использовании удлинителя, показатель сечения имеет свойство изменяться в зависимости от изменения длины провода. Следует также учитывать, что если в электрощитовой есть предохранители, они должны иметь индекс кривой отсечки.
2. Располагать клемму заземления рекомендуется максимально близко к месту проведения работ. Ни в коем случае нельзя располагать ее на одну из деталей транспортного средства.
3. Необходимо постоянно держать под контролем прочность соединения между инструментом и массой.
4. При выполнении сварки проволоки начинать работу нужно от края, постепенно продвигаясь к центру. В противном случае не избежать возникновения процесса шунтирования. При этом сопротивление электрического тока будет минимальным, что влияет на прочность соединения. Проволока должна соприкасаться с рабочей поверхности только в одной точке (где идет процесс сварки).
5. Немаловажное значение имеет силу, с которой инструмент соприкасается со сварочной поверхностью. Если она будет очень большой, не исключена возможность того, что сварка не произойдет. Сила нажатия должна быть близка к средней.
6. Если необходимо вытянуть дефект, который имеет большую площадь, передвижение должно идти в виде спирали. Благодаря этому можно быть уверенным в том, что край детали, за который держится мастер во время вытягивания, не отвалится. Движение по спирали обеспечивает экономию времени, необходимо на выполнение работы.

При соблюдении вышеуказанных правил можно добиться высокого качества работы, а также значительно сократить время, необходимо на устранение дефекта. Чертеж споттера можно найти в специальной литературе. При их наличии можно изготовить аппарат в домашних условиях.

Споттер своими руками: устройство, характеристики, схема сборки

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Инвенторный споттер своими руками

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

• корпус, в котором размещены электрические компоненты;
• кабель массы;
• сварочный пистолет с кабелем;
• остро заточенный электрод.

Схема сборки споттера своими руками

Устройство споттера

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

• сварка тонкостенных деталей;
• рихтовка кузовных деталей без разборки корпуса или обивки.

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

• кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
• постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

• Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
• Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

• сварку ремонтных шайб;
• сварку стержня, выправляющего вмятины тягой;
• нагрев металла для его осадки с помощью графитовых электродов;
• систему вентиляции и защиты от перегрева с включением после остывания.
• переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

• Параметры сети электропитания — 220 В 50 Гц.
• Потребляемая мощность — до 10 киловатт.
• Пиковый ток сварки — 1300 А.
• Напряжение в рабочей цепи — от 7 до 10 В.
• Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
• Переключение между режимами сварки и прогрева.
• Тяговое усилие с применением металлического электрода — до 100 кг.
• То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

• Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
• Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
• Приварить точечной сваркой крепежные элементы к центру вмятины.
• Выправить вмятину, вытягивая металл за крепежный элемент.
• Скручивающим движением удалить крепеж с выравненной поверхности.
• Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Схема управления споттером

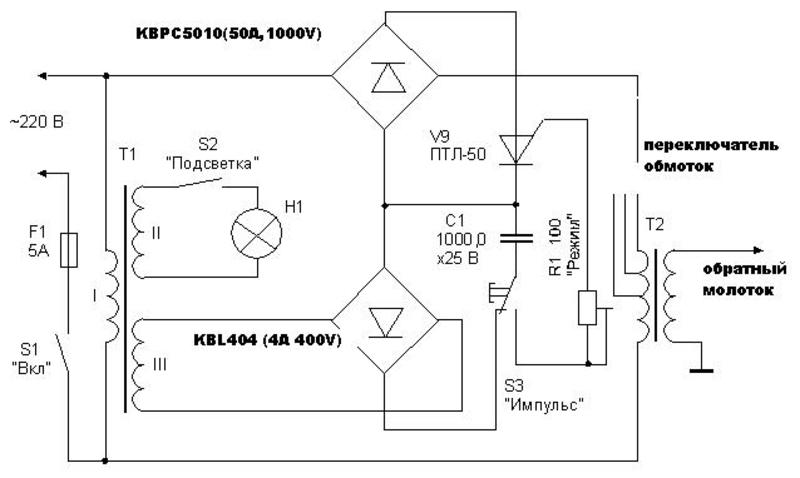

Принципиальная схема споттера

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть  инверторного споттера в домашних условиях не получится, однако есть возможность собрать  споттер из инвертора, взяв исправный инверторный блок.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

• Сварочный пистолет.
• Кабели для массы и для электрода.
• инопуллер, или обратный молоток.

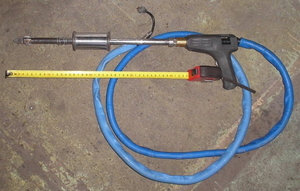

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

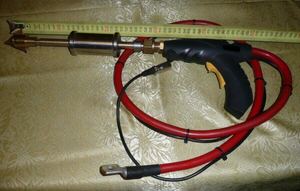

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому  надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой  поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для  получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести  споттер фабричного производства.

Как сваривать детали с помощью споттера

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

• Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
• К корпусу автомобиля присоединяется кабель массы.
• В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
• Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
• Вогнутый участок вытягивается обратным молотком или талями.
• Крепежные элементы удаляются с поверхности скручивающими движениями.
• Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Споттер своими руками: подробные инструкции по сборке

Споттер относится к категории оборудования для выполнения контактной сварки. В процессе работы агрегат выдает токовый разряд, который за доли секунды расплавляет металл и позволяет проводить сварку точечно без привычных клещей. Для корректной работы используется сменная насадка – обратный молоток, который одномоментно со споттером выправляет вмятины, тем самым придается потерянная жёсткость металлу и возвращается его изначальная форма. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции Seti.guru ответим на вопрос как сделать споттер своими руками, рассмотрим последовательность сборки такого агрегата из разных бытовых приборов и ненужного оборудования.

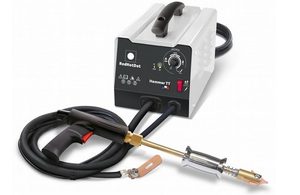

Прибор точечной сварки промышленного производства

Читайте в статье:

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

Споттер состоит из следующих элементов: 1 – обратный молоток, 2 – корпус, где расположены блок питания и блок управления, 3 – крюк, 4 – электроды, 5 – пистолет.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

Рабочая схема споттера

Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

Схема блока питания.

Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

Принципиальная схема работы споттера

Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

Споттер для кузовного ремонта своими руками

Наконечник споттера похож на пистолет, в ручном режиме с его помощью можно регулировать время, которое необходимо для правки детали, для этого достаточно просто выжать кнопку и не отпускать ее.

Существует несколько вариантов, как сделать споттер для кузовного ремонта своими руками из отслуживших своё приборов. Рассмотрим подробно каждый вариант сборки.

Подбираем комплектующие

Главная и самая сложная часть работы – подобрать правильный трансформатор. Для создания необходимого токового импульса нужен трансформатор на 1500 А. Если у вас такого нет под рукой, чуть позже расскажем, как сделать его самостоятельно.

Кроме этой важнейшей детали для сборки споттера потребуются: обратный молоток, блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Как правильно переделать трансформатор для споттера

Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод. Рассмотрим порядок работ более подробно.

Иллюстрация	Описание действия
	Для работы используем 2 пустые болванки от катушек, наша задача их соединить в одну
	Отрезаем выступающие боковые части с двух катушек, склеиваем секундным клеем, обматываем тканью и заливаем лаком. Углы проклеиваем картоном. Это сделано для того, чтобы при намотке не перегибало провод. У нас получилась одна большая болванка.
	Начинаем намотку проводом в несколько слоев, диаметр 1,1 мм. В нашем случае получилось около 112 витков на ряд. Каждый слой прокладываем изоляционной бумагой. Это сведет к минимуму риски межвитковых замыканий.
	Делаем ответвление. Их будет три штуки. Можно менять напряжение на вторичке не сматывая ее. Это слегка увеличит нагрузку на первичку, но для кратковременных работ, к примеру, переключения тока с 3 Вольт, на 5-ть вполне подойдет.
	Выводим провода из катушки

Важно! Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Если вы хотите получить дополнительные знания, как правильно намотать трансформатор для споттера, посмотрите это видео

Изготовление блока управления

Главная задача при сборке блока управления – корректно соединить перемычки для разрыва контактов первичной сети. Основные схемы мы привели ранее. Кроме того, в блок управления заводятся провода, контакты для пусковой кнопки, а также других переключателей, необходимых для работы.

Выбор корпуса споттера и силового провода

Несмотря на то, что вы делаете самодельный инструмент, необходимо позаботиться об эстетике. Поэтому корпус агрегата (то, на что будут обращать свое внимание те, кто будут обращаться к вам за помощью), важно сделать функциональным и удобным. Заранее продумайте, какие управляющие элементы и где вы хотите разместить.

Пример расположения элементов управления на корпусе самодельного споттера: 1 – кнопка включения и выключения прибора, 2 – регулятор силы тока, 3 – регулятор импульса, 4 – рычаг переключения из ручного в автоматический режим, 5 и 6 – сварочные кабели.

Корпус для споттера может быть выполнен из разных материалов: металла, пластика и даже дерева. Некоторые мастера используют системный блок для ПК. Это достаточно удобно, так как в нём уже имеется возможность установить микросхемы и кулеры. Иногда в качестве защиты используется деревянный короб с откидной крышкой. В некоторых моделях предусмотрена выдвигающаяся телескопическая ручка для переноски.

Главная задача – обеспечить возможность вскрытия коробки и доступ ко всем элементам управления в любой момент. Габариты корпуса выбираются индивидуально, лучше обработать конструкцию диэлектрическим материалом.

На обратной стороне кабеля для массы можно установить быстрозажимной элемент (крокодил) или оснастить его клеммой для резьбового крепления.

Особое внимание следует обратить на качество сварочного кабеля. Расчет длины производится по такому принципу. На каждые 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м.

Изготовление рабочего сварочного пистолета – подробная фото и видеоинструкция

Сварочный пистолет – один из важнейших элементов споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельный агрегат.

Особенность пистолета в том, что он может совмещать в себя одну или несколько функций: использоваться как сварочный аппарат, как обратный молоток.

Некоторые умельцы как могут упрощают и ускоряют себе работу. Рассмотрим,как работает одно из таких устройств, наиболее интересное на наш взгляд – пистолет для приваривания шайб с помощью споттера.

Иллюстрация	Описание действия
	Конструкция предполагает использование пневмопистолета, который обеспечивает подачу крючков для эффективного крепления споттером. Цилиндр и поршень пневнопривода по сути, являются обычной металлической трубкой и металлическим круглый стержнем.
	Корпус был изготовлен из нержавейки толщиной 1 мм. Центральный подвижный механизм – затвор был сделан из медной трубы миллиметровой толщины.
	Труба была разрезана, расправлена и сделано 2 куска медной пластины. В одной пластине был сделан вырез под свариваемую шайбу, затем 2 пластины были соединены между собой.Таким образом,нам удалось избежать фрезерных работ.
	Пистолет является пневмоприводом для затвора, он помогает передернуть его и тем самым, выдвинуть следующую шайбу для сварки.

В большинстве же случаев в качестве основы для сварочного пистолета выступает монтажный клеевой пистолет. Главная задача, разработать такую конструкцию, которая позволяла бы поменять электрод без разборки.

Иногда для работы используется еще одна насадка – пуллер для споттера. Он выполняет сразу две функции сварку и выравнивание поверхности.

Иллюстрация	Описание действия
	Как мы видим насадка позволяет не только проводить контактную точечную сварку, но и одновременно слегка выравнивать поверхность.
	В процессе работ не забывайте сверяться по уровню

Изготовление обратного молотка для споттера своими руками

Обратный молоток (на фото самый верхний) нужен для рихтовки кузовной поверхности.

Обычно его собирают из металлических прутов, сваривая их и оформляя наконечник при помощи гаек. Болванка на штыре должна перемещаться свободно, чтобы создавать обратную тягу во время работы. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто.

Предлагаем вам короткую видеоинструкцию, как сделать обратный молоток.

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего в качестве основного агрегата для переделки споттера используют инверторный сварочный аппарат.

В сварочном аппарате есть все необходимое для работы прибора.

Главное – подготовить трансформатор для создания нужной силы тока и сделать пистолет.

Если у вас есть резервный сварочный аппарат, то мы поможем вам решиться на переделку его в споттер. Как сделать споттер своими руками из инверторного сварочного аппарата смотрите в этом видео.

Споттер из микроволновки

Переделка споттера из микроволновки своими руками имеет свои особенности. В целом схема и последовательность работ не отличается от процесса сборки инверторного агрегата, однако нам необходимо настроить прибор так, чтобы добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Рассмотрим коротко этапы работ.

Споттер своими руками из старого аккумулятора

Споттер из аккумулятора – отличный вариант походного инструмента. Для работы с ним не нужно подключение к сети.

Споттер из аккумулятора и втягивающего реле

Схема подключения следующая: на минусовую клемму подсоединяется корпус реле и сварочный провод. На конце провода приваривается контакт, предназначающийся для крепления на сварочную деталь, которую нужно выпрямить.

Электрическая схема споттера из аккумулятора

Плюсовая клемма подсоединяется к реле своими при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету.Кроме того, от плюсовой клеммы идет провод к контакту управления.

Как правильно работать самодельным аппаратом

Процесс работы предполагает определенную последовательность действий. Расскажем о них подробнее.

В завершении статьи немного о технике безопасности при работе с оборудованием:

1. Очень важно регулярно осматривать и прочищать все детали прибора.
2. Обратите внимание на правильное подключение и изоляцию проводов. А также на заземление устройства.
3. Если вы планируете обрабатывать большую поверхность – не забудьте надеть специальные защитные очки.

Мы надеемся, что рекомендации редакции Seti.guru оказались полезными для наших читателей

Споттер своими руками: схемы и устройство

Споттер – если говорить просто, это небольшой сварочный аппарат для выравнивания вмятин на металле. Часто используется на СТО, когда нужно подрихтовать машину без демонтажа элементов корпуса автомобиля.  Особенно удобно работать прибором в тех местах, к которым подобраться сложно. Споттер является разновидностью контактной сварки и отличается от неё отсутствием сварочных клещей. Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка. Однако стоимость подобного оборудования сравнима с ценой полноценных сварочных аппаратов. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции HouseChief мы дадим вам все необходимые знания и рекомендации для того, чтобы вы смогли собрать споттер своими руками.

С помощью споттера можно выровнять любую вмятину

Читайте в статье

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

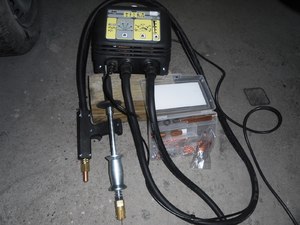

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

споттер

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах. Сначала поговорим о блоке питания.

Схема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

Схема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как сделать споттер для кузовного ремонта

Существует несколько вариантов, как сделать споттер для кузовного ремонта из отслуживших своё старых агрегатов. Рассмотрим подробно разные варианты сборки.

Какие нужны комплектующие элементы

Для того чтобы обеспечить споттеру источник тока, нам будет необходим трансформатор примерно на 1500 А, а также рабочий инструмент, которым непосредственно будет осуществляется правка. Если такого трансформатора нет, его придётся перематывать самостоятельно.

Схема устройства споттера для кузовного ремонта своими руками

Кроме трансформатора и обратного молотка (как его сделать, мы покажем чуть ниже), потребуется блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Выбор параметров и переделка трансформатора для споттера своими руками

Самая большая сложность в адаптации трансформатора для сварки заключается в повышении показателя выходной силы тока до 1500 Ампер. С этой целью экспериментируют с шиной, устанавливаемой вместо вторичной обмотки. Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод.

Обмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Чтобы обезопасить свой споттер от внезапного выхода из строя, а себя – от удара током, первичную и вторичную обмотку трансформатора изолируют друг от друга. Обычно для этих целей берут лакоткань или несколько слоёв бумаги, пропитанной парафином. Магнитопровод, который является основой подобного трансформатора, должен иметь рабочее сечение, составляющее не менее 400 мм², а размеры его рассчитываются с учётом размещения обмоток.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

«

Для Ш-образного сердечника первичная обмотка трансформатора, состоящая из 200 витков, изготавливается из провода сечением 2,5 мм².

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Вторичная обмотка имеет 7 витков, для которых используется провод сечением 50 мм² или шина соответствующего сечения с изоляцией. Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Изготовление блока управления

Самое важное при сборке блока управления − правильно соединить перемычки для разрыва контактов первичной сети. Схемы могут быть использованы самые простые и более сложные. Мы их приводили выше.

Крепление перемычек на автомате на 12 Ампер

Обычно в блок управления заводятся провода на пусковую кнопку и переключатели быстрого старта, которые выводится на корпус. Устанавливаются кулеры, при необходимости, а также прячутся провода массы.

Выбор корпуса споттера и параметров силового провода

Корпуса для споттера могут использоваться самые разные. Кто-то берёт корпус от ПК, это удобно, так как в нём уже имеется возможность установить микросхемы и кулеры, другие делают коробки из металлических плит или даже деревянных блоков. Габариты корпуса выбираются произвольно, всё зависит от размера и количества трансформаторов и дополнительных деталей. В основании корпуса используется плита из диэлектрического материала, на которую крепятся все рабочие элементы. Основным критерием выбора становится не эстетичность конструкции, а возможность беспрепятственного доступа ко всем элементам.

Варианты самодельных корпусов для споттеров:

Очень часто встречаются корпусы из старых микроволновок, сварочных аппаратов, аккумуляторов, системных блоков. При выборе сварочного кабеля лучше отталкиваться из следующих расчётов: на 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведёт к значительным потерям силы сварочного тока.

Как сделать электрод

Его тоже можно сделать своими руками. Обычно используют медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то её рабочий конец необходимо расплющить, и уже потом делать на нём соответствующую прорезь.

Крепление компонентов зависит от того, будет ли это стационарный прибор или переносной. При выборе второго варианта комплектующие распределяются равномерно и монтируются при помощи крепёжных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Изготовление рабочего сварочного пистолета

Сварочный пистолет – основной рабочий орган споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельное устройство. В качестве основы используют монтажный клеевой пистолет или рабочую часть полуавтоматического сварочного аппарата. Мы приведём самый простой способ сборки ручки для споттера своими руками.

Причём пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Кстати, электрод лучше делать из меди, обычно его диаметр − 8−10 мм. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой. Если вы планируете большой объём работ, то вам пригодятся схемы и чертежи пуллера для споттера, своими руками их сделать очень просто.

Обычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельно

Изготовление обратного молотка для споттера своими руками

В этом случае на электрод одевается тяжёлая болванка. Она и будет обратным молотком. Чаще всего для её изготовления используются металлические пруты. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто. Предлагаем вам короткую инструкцию, как сделать обратный молоток.

Иллюстрация	Описание действия
	Берём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
	Свариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
	Насадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

споттер

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой. Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем.

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

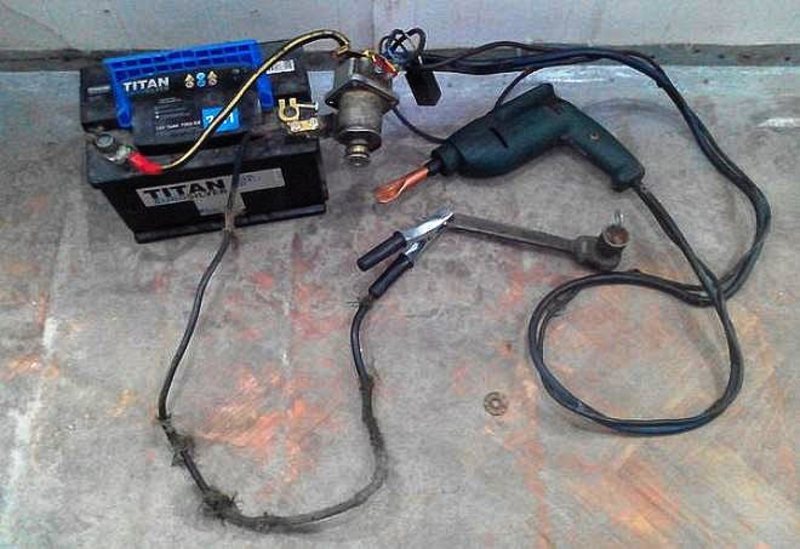

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

• стандартный аккумулятор на 12 В;
• втягивающее реле, можно от стартера машины;
• кнопка включения/отключения;
• провода с клеммами,
• держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Техника безопасности работы с самодельным споттером:

1. Профилактический осмотр и очистка всех деталей.
2. Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
3. Важно зачистить деформированную поверхность перед началом работ.
4. Обязательно заземлить устройство.

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Споттер своими руками: схема

Кузовной ремонт нужен всегда. Сделать его комфортным, эффективным и удобным – мечта каждого мастера. Выправить деталь с нарушенной геометрией можно разными способами, но если провести ремонт изнутри не получается, то на помощь приходит споттер для рихтовки. При помощи этого аппарата процесс выпрямления неровности занимает гораздо меньше времени и сил – вмятина вытягивается наружу. Разборка автомобиля не производится. Имея определенные знания, можно сделать споттер для рихтовки авто своими руками.
С помощью качественного споттера кузовной ремонт завершится в максимально короткие сроки
[contents h3 h4]

Принцип работы споттера

Аппарат состоит из двух основных частей – блока управления и пистолета. Действие рихтовочного инструмента основано на методе точечной сварки. Споттер для рихтовки авто работает при помощи следующих аксессуаров:

• Обратный молоток – накручивается на пистолет. Наконечник молотка с насадкой-звездочкой или иглой для точечной сварки напрямую приваривается к поврежденной поверхности и за него вытягивается вмятина. Используя специальный электрод, можно сначала приварить шайбы, а затем поочередно вставлять в них крючок обратного молотка и выпрямлять деталь. На приваривание шайб уходят доли секунды
• Пуллер для споттера – используется для экспресс-вытяжки. Он плавно выравнивает поверхности небольших повреждений. Работает при помощи рычагов. Для ликвидации крупных вмятин используется выправочное устройство ручного типа
• Осадка металла – после правки детали на ней остаются пузыри. Чтобы их убрать, в пистолет вставляется электрод, а затем им точечно прогреваются неровности.

“Для осадки лучше использовать медный электрод – он не перегревает металл”

Кузов в месте крепления наконечника обратного молотка или шайбы обязательно зачищается до металла. Таким же образом подготавливает кусочек детали, чтобы закрепить на нем массу (заземлить). Провод крепится при помощи зажима непосредственно на дверь или через магнитный держатель, если нет возможности зацепиться. Когда изготавливается споттер своими руками, то к поверхности приваривается болт и на него вешается масса.

Какие бывают споттеры

Выпускаются различные модели споттеров, но все они делятся на две группы:

1. Трансформаторные – простые модели работают от обычной розетки. Они используются для простых операций. Трехфазные агрегаты обладают более широкими возможностями, так как имеют повышенную мощность. Трансформаторные споттеры не справляются с оцинкованными поверхностями
2. Инверторные – в них преобразователь тока позволяет запитаться от любого напряжения. Споттеры подходят для выполнения любых работ

Приобретение любого аппарата для рихтовки – достаточно затратная процедура. Имея понимание того, как работает устройство, можно сделать самодельный споттер.

Что нужно для изготовления споттера

Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

Чтобы сделать споттер с нуля нужно иметь:

• Трансформатор на 1500 А
• Обратный молоток – используется металлическая болванка, ось изготавливается из латуни (М10), к ее концу приваривается острый наконечник для точечной сварки
• Пистолет – делается устройство для зажима обратного молотка с одной стороны и подсоединения кабеля с другой стороны, включение регулируется кнопкой
• Блок управления – в нем находятся тиристор (200 В), диодный мост, 12-тивольтовый понижающий трансформатор, реле (30 А), контрактор (220 В) – для сборки устройства используется схема споттера
• Толстые провода – для массы и пистолета
• Зажим на заземляющий провод

Под аппарат изготавливается корпус, сделать который лучше на колесах.

Аппарат для сварки – основа для споттера

Можно изготовить аккумуляторный споттер – бюджетный вариант не требует подключения к электросети, а лишь периодической подзарядки. Однако чаще всего среди самодельных приборов встречается споттер из сварочного аппарата – в нем уже есть вся начинка. Остается только подготовить трансформатор для создания нужной силы тока и сделать пистолет.

Аккумуляторный споттер — долговечное и незаменимое для кузовного ремонта устройство

Чтобы сделать споттер из сварочного аппарата, необходимо:

1. Снять вторичную обмотку
2. Сделать временную обмотку из медного провода для расчета количества витков на 1 Вольт – измеренное напряжение делится на количество витков
3. Сделать расчет количества витков из расчета на 6 В
4. Из провода от снятой вторичной обмотки сделать 2 шины сечением 160 мм2 или больше с попеременной изоляцией бумажным скотчем и тканевой изолентой – несколько тонких проводов могут соединяться между собой тканевой изолентой
5. Шины ровно наматываются трансформатор, при этом жесткое крепление к нему не является обязательным
6. Проверяется мощность и изготавливается пистолет

Работа с самодельным инструментом требует особого внимания к технике безопасности – все электрические контакты должны быть изолированы

Аппарат для рихтовки можно изготовить из любого приспособления для сварки, например, изготавливаются споттер из инвертора, полуавтомата, клещей для точечной сварки.

Как изготовить пусковое устройство

Для соединения пистолета с трансформатором подойдет термоизолированный провод с максимальной длиной 2,5 м и таким же сечением, как у шины. Иные параметры провода потребуют корректировки в намотке трансформатора. Наконечник для заземления делается из куска трубы.

Пистолет можно изготовить пистолета для клея. Если делается споттер из полуавтомата, то уже имеется практически готовый инструмент – к нему нужно лишь приделать латунную ось обратного молотка. Рукоятку пистолета даже выпиливают из фанеры, а затем вставляют в нее кнопку и ось обратного молотка. Металлической болванке обеспечивается свободный ход по оси. На конец стержня припаивается острый наконечник – инструмент работает как прибор точечной сварки.

Сборка споттера из аккумулятора

Чтобы смастерить споттер из аккумулятора, нужно:

• Втягивающее реле закрепить на массовой клемме
• Плюсовой провод аккумулятора накинуть на втягивающее реле
• С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм2
• Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало
• Массовый провод соединить с выпрямляемой деталью

Чтобы собрать споттер своими руками из аккумулятора, подойдет любое втягивающее реле.

Сборка пуллера

Пуллер для споттера своими руками тоже сделать нетрудно. Это приспособление поможет мягко вытянуть имеющиеся вмятины. Для него потребуется:

1. Пистолет для герметика – используется в качестве рукоятки
2. Металл толщиной 2 мм – из него делается конусообразная насадка с кольцом внизу
3. Болгарка, сварка

Инструмент собирается при помощи втулок, которые вытачиваются под заказ. На проводящую ток ось крепится самодельный наконечник – он будет вытягивать вмятины на автомобиле, упираясь на круговое основание пуллера. При желании изготавливается две или три насадки с разным диаметром круга.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Использование споттера помогает отрихтовать поверхность быстро и качественно. Кузов не разбирается, потому что инструмент отлично работает в труднодоступных местах. Для самостоятельного изготовления инструмента понадобятся сварочный аппарат или аккумулятор.

что это такое как работает, как пользоваться, ремонт, пилот, как сделать пуллер своими руками, расходники, для рихтовки и точечной сварки – Виды сварочных аппаратов на Svarka.guru

Кто хоть раз пробовал работать электросваркой наверняка сталкивался с «залипанием» электрода.

Причины такого явления: качество электродов, настройка аппарата. Результат же один — электрод прихватывается к детали так, что не оторвешь.

Но даже из такого неприятного явления инженеры сумели извлечь пользу создав устройство для кузовного ремонта автомобилей.

Итак, — споттер что это такое, для чего он, как устроен, все о нем. Можно ли изготовить его самостоятельно. Обо всем этом пойдет речь в статье.

Что это такое?

В основе устройства лежит принцип точечной или контактной сварки. Основа ее — подача электрического тока в одной или сразу нескольких точках соединяемых элементов.

Для описанного соединения используют два электрода, подающих ток при одновременном сжатии деталей.

Однако при ремонте, особенно сложных пространственных конструкций, к примеру кузова автомобиля, особенно элементов крыла, подобное возможно далеко не всегда.

Выходом стал сварочный споттер способный работать лишь с одной стороны свариваемых элементов.

Само название прибора произошло от английского spot — точка. В английском техническом словаре так называют все типы точечных сварочных аппаратов.

На постсоветском пространстве название закрепилось за оборудованием, которое применяют для рихтовки автомобилей.

Как устроен и работает?

Главное отличие споттера от трансформаторного либо инверторного сварочного аппарата — создание импульсного тока силой 1500 – 3000 А.

Этот усовершенствованный аппарат для точечной (контактной) сварки, отличающийся большим числом настраиваемых параметров.

Кроме прочего, комплектующие для споттера составляют целый класс приспособлений. Сюда входят расходники, а также инструментальные насадки: держатели рихтовочных шайб, медные и графитовые электроды, магнитные контакты.

Если один контакт создает электрод споттера, то второй, заземление — специальная шайба или просто «земля». Ее крепят к той же детали на которой ведут работы самим споттером.

Заземление располагают как можно ближе к месту воздействия споттером. Не допускается устанавливать его на соседнем элементе кузова, даже присоединенном сваркой.

Рассмотрим, как работает споттер. Схема устройства проста. На входе установлен трансформатор, дающий ток необходимой силы и напряжения. Переменный ток трансформатора выпрямляется диодным мостом, затем подается на конденсатор, заряжая его.

Еще один, сварочный трансформатор формирует сварочный импульс. Ток на него подается кнопкой управления, открывающей тиристор. Импульс создает разряд конденсатора, а регулировку его силы — переменный резистор.

Продолжительность импульса регулируется от 0,01 сек до 1,8 сек (прогрев при отжиге).

При этом, если на входе прибора ток 50А при напряжении 160-230V, то на выходе импульс 2500-3000А, при напряжении 50-60V.

Принципиальная схема споттера приведена на рисунке:

Выбираем

Ремонт споттером имеет узкую специализацию. Помимо сферы автосервиса он практически не востребован, разве в редких случаях ремонтов повреждений корпуса бытовой техники.

На сегодня российский рынок споттеров включает больше сотни моделей, различных производителей, отличающихся по мощности, цене, рабочим параметрам. Из них три основных:

• Приборы, изготовленные в КНР, Японии, Южной Корее .
• Устройства западноевропейских производителей.
• Отечественные аппараты.

Нижняя и средняя ценовая группа представлена в основном китайскими инструментами. К их плюсам стоит отнести тенденцию роста качества при стабильной цене. Если еще относительно недавно покупка китайского инструмента оправдывалась дешевизной, то сегодня его берут даже профи.

Из отечественных аппаратов стоит отметить «патриарха», линейку  «Споттер пилот», российской компании «Пилот». Фирма выпускает продукцию как бытового, так  профессионального сегмента. Имеет ряд патентов, поставляет изделия на рынки Канады, США и Европы.

В сегменте профессиональных моделей лидирую европейские производители. По многим показателям превосходящие аналогичные китайские и отечественные модели, аппараты отличает качество сборки, удачная эргономика. Существенный минус — высокая стоимость.

При выборе обратите внимание на расходники. Обычно китайские модели споттера для точечной сварки комплектуются полнее, однако, как правило в целях экономии часть электродов не медные, а омедненные, что снижает срок службы.

Для серьезной профессиональной деятельности по кузовному ремонту, лучше выбирать модель из европейских либо отечественных приборов соответствующего класса.

Чем хорош?

Для того, чтобы выправить вмятину с помощью споттера и примочек к нему, не требуется разбирать узлы и агрегаты кузова. В некоторых случаях возможно даже не снимать обшивку в месте повреждения.

Кроме того, по сравнению с обычными аппаратами для точечной сварки он способен:

• выполнять локальный нагрев элементов кузова, что делает возможным устранять выпуклости и замятия допущенные в процессе рихтовки;
• восстанавливать элементы креплений отделки кузова, срезанные или смятые при аварии, поврежденные в процессе рихтовки;
• приваривать гайки, крепления под саморезы, резьбовые шпильки, болты.

По сравнению с аппаратами газовой сварки оборудование не нуждается в громоздких баллонах, шлангах, хрупких манометрах.

По сравнению с обычной электросваркой споттер не перекаливает металл в месте крепления, ослабляя его. При работе аппарат не создает мощной дуги, способной повредить глаза.

Особенности рихтовки

Рассмотрим, что такое споттер для рихтовки и как им пользоваться. Принцип устранения повреждений одинаков для вмятин не зависимо от их величины:

1. Очистка и подготовка мест ремонта.
2. Установка клеммы «земля».
3. Фиксация наконечника электрода оснастки, либо расходной шайбы на вмятине.
4. Вытягивание металла с помощью рычажных систем, пуллера, ударов обратного молотка, а также другими способами
5. Последующая отделка.

Для небольших вмятин достаточно рычажного пуллера. С его помощью повреждение устраняют в один прием.

Вмятины, занимающие большую площадь, имеющие сложную форму рихтуют с помощью обратного молотка.

Устранение серьезных повреждений, например глубоких продольных вмятин, требует применения дополнительных расходных изделий.

Основные рекомендации при работе

Прежде чем начать работу ознакомьтесь как пользоваться споттером, а главное: чего нельзя делать в прилагаемой к аппарату инструкции.

Кроме этого, некоторые моменты, которые будут полезны начинающим:

1. Перед подключением убедитесь, что сеть выдержит потребляемую устройством мощность.
2. Не удлиняйте штатные кабели споттера, чем они больше, тем сильнее падение мощности, а значит хуже качество стыка.
3. Тщательно зачищайте как место установки заземления, так места, которые предстоит рихтовать.
4. Установку длинных расходных креплений (зигзагообразная проволока, гребенки) начинайте с дальнего от «земли» конца, чтобы избежать эффекта шунтирования.
5. Рихтуя большие вмятины двигайтесь от меньшей глубины к большей по спирали (наподобие того, как рисуют линии одинаковых высот на карте). Если сразу начать вытягивать самые глубокие места, гарантировано получите излишнюю вытяжку или «хлопуна» — неустойчивую поверхность, которая может снова «вщелкнуться» назад.

Кроме обычных аппаратов существуют и споттеры по алюминию. Их устройство  мало чем отличается принципиально, однако параметры его настройки и расходники совершенно другие. Такие аппараты нельзя применять для работы по стали и наоборот.

Сборка самодельного и комплектующих к нему. Схема устройства

Как мы уже говорили, основа споттера это обычный аппарат точечной сварки. Найти подходящую схему в интернете не составит проблем. Но перед этим стоит посмотреть по сторонам.

Возможно, у вас уже имеются некоторые из компонентов будущего агрегата. В таком случае рационально будет отталкиваться от их наличия. В первую очередь понадобится два трансформатора.

Питающий всю электронику подобрать не сложно, подойдет любой со входом 220 V, а напряжением на вторичной обмотке 12V. Сложнее найти достаточно мощный, сварочный.

В качестве основы можно использовать трансформаторы мощной бытовой техники, скажем микроволновки. Но скорее всего его придется перематывать.

В крайнем случае намотать сварочный трансформатор можно самостоятельно, подобрав подходящий сердечник.

Всю остальную электронику: тиристоры, конденсаторы, диоды, переменный резистор и пр. не проблема приобрести в специализированном магазине либо на радиорынке. Номиналы их зависят от выбранной вами схемы.

Все остальное сделать или приобрести относительно просто.

Корпус

В качестве корпуса используют подходящий по размеру металлический короб от старого оборудования.

Еще лучше приобрести лист тонкой жести, оцинкованной либо с порошковой окраской из которого вырезать и изогнуть подходящий кожух.

Для крепления используют заклепки и саморезы. Как вариант, разместив уже готовый споттер на временном шасси, использовать для изготовления кожуха контактную сварку.

Держатель с пистолетной рукояткой

Для основного держателя с рукояткой пистолетного типа подойдет старый паяльник мгновенного разогрева. Он хорош наличием место под контрольную лампочку (светодиод) и подсветкой.

Как вариант используют шприц-пистолет для силиконовой склейки. Несложно собрать грубый держатель из нескольких пластин гетинакса, вырезав и скрепив болтами. Но все же, если вы не против покупных изделий, лучше всего приобрести готовый держатель, пусть даже б/у. Особенно если работать предстоит достаточно часто.

Пуллер и инопуллер (обратный молоток)

Два основных рабочих устройства: пуллер для споттера, а также обратный молоток — инопуллер. Первый представляет собой миниатюрный домкрат. Как сделать пуллер для споттера своими руками? Для его изготовления подойдет старый рычажный шприц для работы с тубами силикона или клея.

Само крепление для тубы нужно обрезать, а шток развернуть в другую сторону, чтобы при нажатии рычага он не выходил, а наоборот вдвигался.

Дополнительно придется заказать токарю медный цанговый держатель для электрода, опорную втулку и сам упор с площадкой виде кольца с двумя стойками и верхним полукольцом куда вставляется втулка пуллера. Упоры различных размеров продаются отдельно в магазинах сварочного оборудования.

Изготовление пуллера подробно показано на видео:

Обратный молоток важная, но достаточно простая оснастка. Он представляет собой шток, по которому скользит груз – боек.

Спереди штока навинчивается упорная гайка, делается прорезь для треугольного электрода. Между гайкой и грузом помещают пружину, для смягчения возможного удара бойка.

Задняя сторона служит для размещение ударного упора, рукояти с клеммой либо крепления для пистолетного держателя.

Из сварочного аппарата

Если у вас есть аппарат для ручной сварки, изготовление вернее модификация его в споттер не составит больших проблем. Задача сводится к добавлению к аппарату блока создающего импульс тока и дающий возможность регулировать его параметры.

Если повозиться, то возможно создать устройство способное переключаться как в режим обычного сварочного аппарата, так и споттера.

Аксессуары и расходники

Сам по себе прибор мало что может. Основная работа основана на дополнительных комплектующих и расходниках для споттера. Часть  из них—  обратный молоток и пупллер мы уже упоминали описали. Существуют также различные рычажные домкраты, устройства, использующие гидравлику для вытягивания.

К аксессуарам нужно отнести приспособления для переноски комплектующих, перевозки самого споттера — различные кейсы и тележки.

Наконец — расходники. В их набор входят ремонтные шайбы различной формы, простые либо омедненные, волнистая проволока, штыри и пр. Расходники распределяют по площади вмятины, а затем зацепив пуллером, рычажным домкратом либо иным подобным механизмом производят вытяжку.

Функциональность и характеристики серийных моделей. Ремонт

Самодельный аппарат, подходящий для собственного гаража, либо домашней мастерской по функциям вряд ли сможет конкурировать с промышленными устройствами.

Так описанная возможность работы в двух режимах существует практически у всех профессиональных и полупрофессиональных моделях.

Точное согласование работы всех электронных составляющих позволяют обеспечить оптимальное соотношение потребляемой и отдаваемой мощности, стабильности, а также простоты настроек.

Надежность крепления шайб и расходников позволяет создавать вытягивающие усилия, превышающие 100 кг на одну точку. При этом, сам металл повреждается в минимальной степени.

В случае выхода из строя серийной модели с ремонтом споттера нужно обратиться в ремонтную мастерскую, лучше всего специализированную.

Устранить поломку возможно, получится и самостоятельно, но вот добиться заводской согласованности всех узлов крайне сложно.

Вот все о споттере что мы хотели рассказать. Много подробностей, разумеется, в формате статьи опущено, но главное надеемся, вы почерпнули.

как сделать своими руками, самодельный аппарат для точечной сварки

Вы же знаете, что костоправ – это не про кости. Костоправ – это насчет кузовных работ в автомастерских. Ликвидация вмятин на кузове после дорожно-транспортных происшествий – дело непростое, не быстрое и весьма недешевое.

Особенно это касается автомобилей ранних годов выпуска, ведь в них части кузова крепятся не на болты, а намертво приварены к специальным лонжеронам. И не забыть про покраску зоны ремонта с захватом всех участков крепления кузовной части.

Простой способ рихтовки и сварки кузова

Понятно, что вопросом «сделать проще и дешевле» народ занимается долгое время. Способ «вытягивания» вмятин изобрели давным-давно. Дело довольно примитивное: вмятина выравнивалась специальным молотком обратного действия или с помощью лебедки и приваренного к кузову крепежного крючка.

Побочные эффекты такого народного творчества часто превышали само аварийное повреждение: во время приваривания крюка портилась дополнительно поверхность кузова. Но только в случае, если использовался обыкновенный классический сварочный аппарат.

А вот если проводится сварка споттером, то качество рихтовки кузова на порядок выше. Начнем с того, что споттер – это специальный аппарат для производства сварки высокой точности. Это называется точечной сваркой.

Если говорить о профессиональной качественной рихтовка кузова, без споттера не обойтись. А ведь можно сэкономить немалые деньги, не потеряв при этом качество ремонтных работ. Способ заключается в том, чтобы сделать споттер своими руками из сварочного аппарата. Заходим, читаем, разбираемся.

Как он работает: нюансы

Первым делом разберемся с функцией споттера. Он нужен лишь для одной операции: ремонта смятой кузовной поверхности без общего разбора всего корпуса. Больше всего он ценен при ремонте труднодоступных деталей, которые нужно по ходу ремонта рихтовать.

Споттер можно , а можно из аккумулятора или трансформатора – существует несколько возможных электрических схем. Принцип действия устройства – молоток обратного действия, работающий точечным способом.

Проводится это следующим образом: молоток фиксируется в месте вмятины на кузовной поверхности по специальной направляющей, по которой он потом двигается в виде шайбы.

Чаще всего у споттера следующие режимы работы:

1. Кратковременный режим, при котором направляющая крепится в необходимом локальном месте с помощью специальных колец.
2. Сварочный режим – основной, который проводится при минимальной мощности и с использованием угольных электродов.

Споттер из инвертора

Споттер из сварочного аппарата – самая популярная опция среди самодеятельных мастеров. Причина тому – мощность самодельного споттера: если он сделан не , она будет попросту ниже.

По своей сути споттер – это вариант контактной сварки, но он обладает принципиальными отличиями в виде клещей. Поэтому логичным будет рассматривать его в качестве равноценного заменителя электродугового классического сварочного аппарата.

Так рассуждать можно в ситуациях, когда напряжение пропускается через кузов автомобиля. Это происходит при подсоединении одного контакта к кузову, а вторым контактом становятся насадка и металлический шток. Сам прибор состоит из двух главных частей: тиристорного реле и непосредственно .

Электрическая схема работы споттера

Вот что может понадобиться для сборки домашнего споттера, сделанного из старого аппарата для сварки:

• трансформатор для управления реле, понижающий на 12 вольт;
• тиристор на 200 вольт;
• реле на 30 ампер;
• кнопка управления;
• контакты на 220 вольт;
• диодный мост.

Трансформатор нужен в обязательном порядке: он запитывает цепь тиристора и включается в сеть с помощью диодного мост. Туда же подключено и тиристорное реле.

Как это работает

Как только нажимается пуск, сразу же подключается разрядка, временно подключаются резистор и тиристор, переменное напряжение через диоды подается напрямую на трансформатор, если точнее – на его первичную обмотку.

В процессе детали и электрод начинают нагреваться, плавиться и свариваться. Как только конденсатор разрядится, тиристор немедленно закрывается с одновременным обесточиванием всей обмотки аппаратного трансформатора.

Сварка заканчивается, зарядка конденсатора продолжается, что вполне пригодится для будущих работ.

Тиристор и диодный мост – детали заменяемые, их вполне можно заменить на симисторы. Главное – хорошенько продумать всю конструкцию вашего самодельного аппарата, ведь его работа должна быть абсолютно точной и корректной вне зависимости от размеров и потраченных на него денег и усилий.

Материалы

Чтобы понять, как сделать споттер из сварочного аппарата, нужно начинать с необходимых материалов. Сам тиристор не перегревается, греются лишь локальные места возле кабеля и металлический шток, поэтому лучше всего, чтобы он был сделан из латуни.

Чертеж споттера.

Кабель лучше взять с сечением от 70 мм². Для молотка и массы вполне хватит длины 1,7 и 2,1 м. Вторичная трансформаторная обмотка наматывается с шиной размерами 6,4 х 4,0, которая выполнена из меди. Шину можно заменить на алюминиевую.

На вторичную обмотку нужно добавить еще две. В итоге аппарат будет состоять из алюминиевой трансформаторной обмотки на 250 мм², что составляет пять обмоток по шесть витков. В качестве молотка обратного действия в данном случае выступает электрод.

Рукоятку обычно делают из хозяйственного пистолета для клея. Кабель нужно найти и выбрать только с термоизоляционным слоем.

Функции и характеристики

Функции споттера следующие:

• сварка ремонтных шайб для соединения деталей;
• электродом для вытягивания металла панели;
• прогревание деталей электродом с последующим охлаждением.

Принудительная система охлаждения и термостат отключают аппарат при перегреве и включают его для нужной температуры для сварки.

Главные технические характеристики, которыми должен обладать самодельный споттер из сварочного аппарата, следующие:

• напряжение сети должно быть 220 вольт;
• частота сетевого переменного тока – 56 – 60 Гц;
• максимально допустимая мощность – 10 кВт;
• максимальный рабочий ток – 1300А;
• напряжение для вторичной обмотки 8 – 9В;
• производительность – 15%;
• тяговое условие для иглы – больше 100 кг;
• тяговое условие для шайбы – 100 кг и выше;
• размеры аппарата 380 мм х 290 мм х 840 мм;
• вес конструкции 32 кг.

Как работать споттером

Электрическая схема устройства.

Технология работы придумана давно. Применяется она для ремонта поврежденных дверей автомобиля, крыльев кузова и других труднодоступных частей самой разной локализации.

Главное в работе – фиксировать вектор усилий в правильное место – к внешней стороне рабочей поверхности и деформированному участку, то есть к вмятине. Контактная сварка споттером производится с поступающим током, после чего рабочая поверхность равняется инерционным молотком или упором.

Следующий этап – шлифовка выровненной поверхности. Во время работ ни в коем случае не забываем о заземлении устройства и об обязательном отсоединении отрицательной клеммы от аккумулятора.

После тщательной очистки поверхности поврежденного участка к нему прикрепляется контакт для заземления, а также привариваются специальные крепежные детали. Зона повреждения – вмятины вытягивается. Следующее действие – с помощью вращения удаляются приваренные элементы, участок готовится к процессу шпатлёвки.

Вне зависимости от происхождения споттера – домашний самодельный он или покупной промышленный, требуется соблюдение важнейшего условия: нужно быть сварщиком, то есть иметь довольно серьезные навыки сварочных работ.

Что же касается правил эксплуатации и безопасности, то вполне достаточно выполнять общие правила. Тогда у вас все получится.
