Автозапуск двигателя своими руками — Пособие автомобилиста
Наверное, многие уже слышали про дистанционный запуск двигателя автомобиля, недавно мы уже публиковали информацию о том, как устроен автозапуск и как это работает. Кому интересно, могут более подробно, ознакомится в этой статье.
Сегодня же речь пойдет о том, как самостоятельно изготовить дистанционный запуск двигателя автомобиля в домашних условиях.
В данном примере будем выполнять подключать функцию автозапуска к автомобильному охранному комплексу StarLine A6.

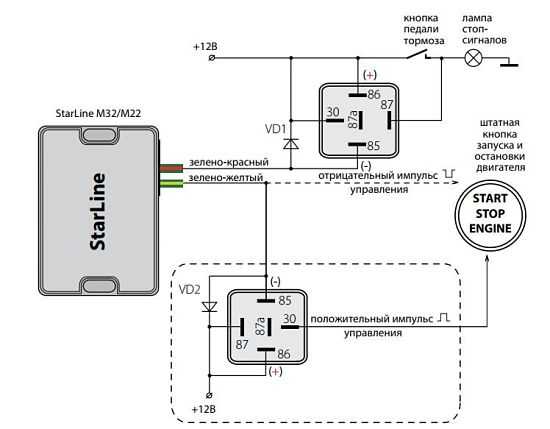

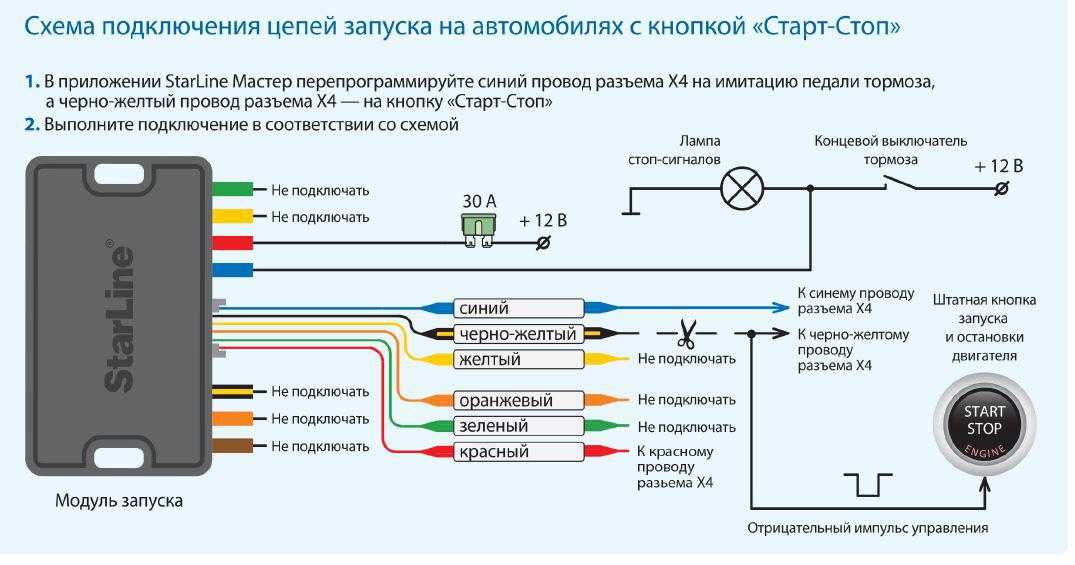

На изображении показана принципиальная схема подключения всех элементов включая модуль дистанционного запуска.
Для подключения вам понадобятся:
- Универсальные 4-х контактные реле – 2 шт
- Универсальные 6 –ти контактные реле (22.3777) – 1 шт
- Диоды шоттки SR360 (60А), аналог диода 1N5822 60А – 3 шт
Со сборкой схемы у вас проблем не должно возникнуть, единственным нюансом в этой истории есть низкая длительность импульса дополнительного канала на сигнализации StarLine A6 (0. 6 сек.) или большой (10 сек. и 30 сек.), что в одном случае недостаточно для включения стартера, а в другом – этого очень много. Для решения проблемы необходимо перепрограммировать дополнительный канал на 0.8 сек., этого вполне достаточно, чтобы запустить стартер.
На следующих фото вы можете посмотреть, как выполнялась сборка и подключение.
На фото показано подключение диодов на выход 85 реле стартера
Собранную схему прячем в нишу торпеды
Стандартная программа сигнализации на 3-ем канале дает импульсный режим в 0.8 сек. первое нажатие кнопки включает зажигание, второе – стартер, только вот через 1,5 сек двигатель глохнет и зажигание выключается.
Если на втором нажатие и удержании кнопки , двигатель работает пока не отпустишь кнопку, эту проблему можно решить путем перепрограммированием сигнализации на подач минусового контакта на определенные контакты реле.
До перепрограммирования имеем
Реле 22. 3777 подает на 4-й контакт +12 ток, когда на 5-ом контакте появится и пропадет минус, а реле 21.3777 подает плюс на 4 лапку, как только на 5-й появится минус.
После программирования
реле 22.3777 подает на 4-й контакт минус 12 вольт, когда на 5-ом контакте появится и пропадет минус, а реле 21.3777 подает минус на 4 лапку, как только на 5-й появится минус
Как результат имеем дистанционный запуск с трех нажатий, а на четвертое – глушим мотор. Положительный момент данной схемы заключается в наличии реле 22.3777, которое делает паузу для бензонасоса (пауза между 2 и 3 нажатием).
Видео работы самодельного автозапуска для двигателя автомобиля
Автозапуск двигателя – приобретаем и монтируем своими руками + видео » АвтоНоватор
Поговорим об автозапуске
Работает автозапуск довольно просто: система получает соответствующий сигнал, он может поступать либо от брелка, находящегося у водителя, либо же от установленного таймера, после этого происходит отключение штатных охранных блокировок и запуск стартера. Если все сработало, и движок успешно запустился, то водитель будет немедленно оповещен об этом либо включением поворотника, либо же миганием соответствующего индикатора, находящегося на брелке.
Трудно не оценить по достоинству данную систему, ведь она, пусть не так уж и значительно, облегчает жизнь водителей, так как, установив автозапуск дизельного двигателя или же бензинового, можно забыть о тех долгих минутах, когда сидишь в холоде и прогреваешь машину. В этом случае вы садитесь уже в полностью подготовленный автомобиль, остается только повернуть ключ и начать движение.
Таким образом, к плюсам дистанционного запуска мотора можно отнести следующее:
- значительная экономия времени;
- вы садитесь в уже прогретый теплый салон;
- доступная ценовая политика.
Однако есть и свои недостатки, среди них:
- возможная разрядка аккумулятора;
- запасной ключ будет использоваться для обхода иммобилайзера, так что с ним придется распрощаться.
Как выбирать модуль автозапуска двигателя?
В принципе, установить систему можно абсолютно на любой автомобиль, разве что машины с механикой лучше оставлять с выключенными передачами, в противном же случае возможен рывок при запуске двигателя. Но, прежде чем идти в магазин и покупать модуль автозапуска двигателя, нужно обратить внимание на следующие параметры вашей машины: какая в ней установлена коробка переключения передач – АКПП или же классическая механика, тип двигателя, бензиновый или дизель.
Как установить автозапуск двигателя – последовательность шагов
Схема подключения автозапуска двигателя состоит в следующем. В первую очередь следует выпаять провода, отвечающие за запуск двигателя, из замка зажигания и снять подушку безопасности. При этом действовать надо очень аккуратно и не опираться рабочим инструментом на отверстие в руле, иначе можно повредить его обшивку. Далее подключаем все основные провода системы автозапуска к замку зажигания по схеме, которая указана в инструкции, прилагаемой к сигнализации. В случае, когда авто уже оснащено штатным иммобилайзером, необходимо дополнительно приобрести «обходчик» (дополнительный модуль, в который будет вкладываться второй ключ зажигания).
Таким образом, во время автоматического или же дистанционного запуска движка с этого ключа будет считываться информация и передаваться прямо на замок зажигания.
Теперь на тахометр авто, генератор или же датчик масла подключается провод контроля автозапуска. Запрограммируйте блок автозапуска двигателя согласно инструкции. Для того чтобы была возможность экстренного отключения данной системы, проводят еще один провод от блока модуля к ручному или же к основному тормозу. На этом операция закончена, как видно, тут не требуется больших затрат физических, лишь немного поломать голову в электронике.
- Автор: Марина
- Распечатать
Оцените статью:
(2 голоса, среднее: 3 из 5)
Поделитесь с друзьями!
Adblock
detector
Схемы реле прерывания стартера
Прерывания стартера:
• Нормально замкнутое реле блокировки стартера
• Схемы блокировки пассивного стартера (3)
Нормально замкнутое реле блокировки стартера
|
Нормально разомкнутое реле блокировки стартера
|
Схемы пассивного реле выключения стартера
|
Подпишитесь на the12volt.com
Вторник, 7 марта 2023 г.
• Copyright © 1999-2023 the12volt.com, Все права защищены.
• Политика конфиденциальности и использование файлов cookie
Отказ от ответственности: *Вся информация на этом сайте (the12volt.com) предоставляется «как есть» без каких-либо явных или подразумеваемых гарантий, включая, помимо прочего, пригодность для конкретного использования. Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы, прежде чем применять какую-либо информацию.
Объяснение проводки и схемы подключения соленоида автомобильного стартера
В этой статье мы собираемся увидеть и понять схему подключения и подключения соленоида автомобильного стартера. Все мы знаем, что стартер (в основном электрический двигатель постоянного тока) используется для запуска двигателя в наших автомобилях. Полный стартер состоит из двух основных частей — соленоида стартера и самого двигателя. Во время пуска и останова двигателя необходимо контролировать соленоид стартера.
Что такое соленоид стартера?
Полный комплект стартера и соленоида состоит из двух частей: маленькая цилиндрическая часть представляет собой соленоид, а большая цилиндрическая часть представляет собой двигатель. Соленоид стартера — это не что иное, как электромагнитный переключатель, работающий по принципу электромагнетизма. По сути, он имеет два толстых контакта, к которым должны быть подключены входные и выходные клеммы. Он имеет магнитную катушку, которая фактически выполняет соединения и разъединения между двумя контактами. Магнитная катушка предназначена для работы с низким напряжением и малым током, а контакты рассчитаны на очень большой ток.
Таким образом, при подаче питания на магнитную катушку пускателя контакт замыкается, а при отключении питания от соленоида контакт размыкается. Таким образом, трехполюсный или трехконтактный соленоидный пускатель имеет три клеммы, называемые входной клеммой, клеммой «S» и выходной клеммой. Выходная клемма уже подключена к стартеру, нам просто нужно использовать только входную клемму и клемму S для фактического подключения.
Что такое стартер?
Стартер — это устройство, которое вращается для запуска двигателя. Это двигатель постоянного тока, рассчитанный на работу с очень высоким током. Как правило, стартерные двигатели транспортных средств рассчитаны на работу с напряжением 24 В или 12 В постоянного тока. Положительная клемма двигателя подключена к выходной клемме соленоида стартера, а отрицательная клемма подключена к его корпусу. Нейтральная клемма должна быть подключена к заземлению шасси. На схеме подключения хорошо видны все клеммы двигателя и соленоида.
Электропроводка и схема подключения соленоида стартера
Здесь вы можете увидеть электрическую схему соленоида стартера.
Основные части этой проводки:
Предохранитель
Предохранитель — это защитное устройство, которое используется для разрыва цепи при возникновении перегрузки или короткого замыкания. В основном, у него есть провод, который расплавится во время неисправности. Здесь на схеме подключения вы можете видеть, что предохранитель подключен последовательно после аккумулятора. Поэтому, если произойдет какая-либо неисправность в схеме или двигателе, она отключит цепь от батареи.
Выключатель зажигания
Подключается последовательно после выключателя. Включается или выключается клавишей. Для этого используется настоящий автомобиль или ключ от транспортного средства. По сути, он имеет две клеммы, одна клемма подключена к аккумулятору, а другая клемма должна быть подключена к цепи.
Реле стартера
Также подключается последовательно после замка зажигания. Как правило, он имеет четыре клеммы, две клеммы соединены последовательно с фактической цепью, а две другие клеммы подключены к земле и цепи управления.
Описание соединения
Здесь вы можете видеть, что отрицательная клемма (черный провод) напрямую подключена к отрицательной точке двигателя (корпусу) и заземлению шасси.
