зачем нужна и как она помогает на дороге

Константин Ищенко

опытный автолюбитель

В современном автомобиле есть много систем, которые делают его более безопасным и помогают водителю им управлять.

Инженеры постоянно улучшают их и придумывают новые, уже есть машины с полноценным автопилотом. Но одной из первых систем безопасности была антиблокировочная система тормозов — ABS. Эта статья расскажет, какую проблему решает ABS, как она работает и почему может испугать.

Как работают тормоза современного автомобиля

Когда водитель нажимает на педаль тормоза, давление жидкости в тормозной системе повышается. Через металлические трубки и шланги жидкость подходит к тормозным механизмам в колесах и вынуждает колодки прижиматься к тормозному диску или барабану.

Между педалью и колодкой в системе есть много устройств: главный тормозной цилиндр, распределяющий усилия между всеми колесами автомобиля, и вакуумный усилитель, который позволяет водителю давить на педаль с меньшим усилием.

Чем страшна блокировка колес при торможении

Если водитель нажимает на педаль достаточно сильно, то тормозного усилия хватит для полной блокировки колес: машина «пойдет юзом» — колеса остановятся, а автомобиль продолжит движение по инерции. На асфальте останутся яркие черные следы, на покрышках появится локальный износ: они могут сильно пострадать и даже прийти в негодность. Представьте себе, как изнашивается стирательная резинка — с шиной произойдет почти то же самое.

Если водитель продолжит давить на тормоз, то рано или поздно полностью потеряет контроль над автомобилем. С заблокированными передними колесами не получится изменить траекторию движения, даже если повернуть руль до упора. Такая ситуация опасна и для водителя, и для других участников движения. Система ABS борется именно с этим явлением: она предотвращает блокировку колес при торможении и позволяет сохранить контроль над автомобилем в момент экстренного торможения.

НОВЫЙ КУРС

Курс о больших делах

Разбираемся, как начинать и доводить до конца масштабные задачи

Покажите!

Как устроена ABS

Как и многие решения в автопроме, система пришла из авиации. Первые опытные образцы полностью механической системы появились в 1920-х годах. Автомобили с механической антиблокировочной системой появились в 1960-х, но развития она не получила, потому что была очень громоздкой и ненадежной. Первую электронную ABS разработали инженеры «Фиата», позже патент продали компании «Бош».

С 2004 года систему в обязательном порядке ставят на все новые автомобили, которые продают на территории Евросоюза, а с 2012 года такое правило заработало и в США.

Система состоит из нескольких элементов.

Датчики скорости вращения колес. Чтобы бороться с блокировкой колеса эффективно, система должна отслеживать эту скорость и срабатывать в нужный момент. За это отвечают специальные датчики, установленные на каждом колесе, а точнее — на ступице. Они отслеживают вращение по специальному магнитному кольцу.

На более старых машинах датчики могут быть импульсными и считывать скорость по специальным зубчатым кольцам, такой вариант менее точный. Полученную информацию датчики передают в блок управления ABS.

Кольцо ABS от автомобиля Пежо: благодаря зубчикам датчик считывает скорость вращения колеса. Источник: Дениs / peugeot-club.by

Блок управления — микросхема в специальном корпусе. На основе информации с датчиков блок управления ABS определяет, какое колесо близко к блокировке и где нужно уменьшить давление в тормозной системе.

Насос и клапаны — органы управления системы. При срабатывании системы участие водителя уже не требуется: с помощью открытия и закрытия клапанов, объединенных в одном корпусе, ABS уменьшает и увеличивает давление в тормозной системе до 20 раз в секунду. А значит, меняется тормозное усилие на колесах и они не блокируются. Насос ABS работает только в момент активации системы и позволяет быстро восстановить давление в системе.

Модуль ABS Киа Соул: внутри насос, клапаны и блок управления

Главная задача ABS

Благодаря этой системе колеса автомобиля не блокируются и водитель сможет им управлять, даже выжав педаль тормоза «в пол». Автомобиль с работающей ABS реагирует на поворот руля, пусть и с некоторой задержкой. Так можно избежать ДТП или минимизировать его последствия, а заодно снизить скорость и увернуться от препятствия.

Представим, перед водителем кто-то резко оттормаживается. Автомобиль без ABS пойдет по инерции строго прямо, как бы водитель не крутил руль. Автомобилем с ABS можно как-то управлять, и самое главное — тормозной путь будет сильно короче, а значит будет больше шансов не догнать чужую машину. Даже если это случится, повреждения будут менее критичными и за ремонт удастся заплатить гораздо меньше.

Но в некоторых случаях тормозной путь машины с ABS может быть длиннее. Например, если машина на летней резине зимой, если под колёсами песок, земля или неприкатанный снег.

При повороте ключа зажигания загораются все контрольные лампы, и одна из них — лампа ABS. Если она не погасла после запуска двигателя — система неисправна, необходимо срочно записаться на диагностику

Разные виды антиблокировочных систем, их развитие

Первые антиблокировочные системы были одноканальными и работали только на одной оси автомобиля: работали одновременно и одинаково влияли на оба колеса оси. Актуальные системы поддерживают четыре канала, по одному на каждое колесо, каждый может работать независимо.

Дальнейшее развитие — дополнение, система распределения тормозных усилий (EBD). Она работает не только при экстренном торможении и контролирует распределение тормозных усилий задолго до блокировки колес. C EBD автомобиль стабилен при торможении, это особенно заметно, если под колесами разное покрытие. Например, если левые колеса на асфальте, а правые на льду, система поможет избежать заноса или сноса.

Если добавить в ABS и EBD датчики положения рулевого колеса, дроссельной заслонки и поперечного ускорения, у машины появится система стабилизации. В зависимости от производителя автомобиля и возможностей ее называют ASR, ESP, DSC, VDC или как-то еще.

В основе лежит тот же принцип — система анализирует разницу в скоростях вращения колес, но не только. Блок управления системой также анализирует угол поворота руля, положение педалей газа и тормоза, поперечное ускорение и другие параметры.

На основе этих данных одно или несколько колес могут притормозить благодаря клапанам в блоке ABS. Это поможет стабилизировать автомобиль и выйти из заноса.

Как пользоваться ABS и быть готовым к тому, что она сработает

Система не требует от водителя каких-то особых навыков. Он просто оценивает дорожную ситуацию и нажимает на педаль. Тем не менее ABS может испугать неопытного водителя: когда система работает на педали тормоза, будет сильная вибрация. Это работают насос и клапаны, которые регулируют давление в разных частях тормозной системы.

Автомобилем, у которого сработала ABS, управлять сложнее. Реакции на поворот руля очень замедленны и менее точны. Водителю нужно понимать, что при торможении с ABS рулить нужно с опережением. Если рядом нет других автомобилей или препятствий — поверните руль сильнее, чем при обычной езде.

Если ваш опыт вождения скромный, то лучше познакомиться с ABS заранее. Для этого подойдет пустая парковка или площадка с асфальтовым покрытием — эксперименты с ABS на неровных грунтовых дорогах и площадках не дадут нужного опыта.

Выполните несколько экстренных торможений — резко нажимайте педаль тормоза до упора. Начните с торможения с 30 км/ч, потом увеличьте скорость. Помните о безопасности и ПДД.

Когда экстренное торможение по прямой будет уже понятным, попробуйте тормозить с ABS и маневрировать. Желательно повторить эти упражнения в разных погодных условиях: на сухом асфальте, на мокром и зимой, на снежном и ледяном покрытиях. Это не сделает вас профессиональным водителем, но даст понимание, как ведет себя автомобиль при резком торможении и чего ждать от системы ABS. Однажды эти знания могут спасти как минимум бампер.

Запомнить

1. Не стоит пугаться, если при экстренном торможении летом или обычном торможении зимой педаль тормоза вибрирует: это работает система ABS.
2. При экстренном торможении автомобиль с системой ABS сохраняет управляемость. Но реакция на поворот руля более долгая. Автомобиль без ABS не сможет повернуть, если колеса будут заблокированы.
3. Познакомиться с работой системы ABS лучше на пустой стоянке или за городом. Потренируйтесь экстренно тормозить: ни вам, ни автомобилю это не повредит.
4. ABS — часть тормозной системы. В современных автомобилях сигналы датчиков ABS используют системы стабилизации и курсовой устойчивости. Если загорелась контрольная лампа ABS, продолжайте движение аккуратно и как можно быстрее запишитесь на диагностику.

AUTO.RIA – АБС — антиблокировочная система (ABS): что это, значение, принцип работы

ABS — это антиблокировочная система, позволяющая избежать блокировки колес во время торможения. Если при этом какое-либо из колес начнут скользить по дороге либо заблокируются, АБС уменьшит давление в определенной тормозной магистрали, после чего колесо начнет вращаться. У автомобилей, оснащенных ею, есть преимущество — возможность маневрирования, что позволяет избежать столкновения с какой-либо преградой, возникшей на пути торможения.

Почему ее наличие так необходимо для автомобиля?

На транспортном средстве, лишенном антиблокировочной системы тормозов, колеса блокируются, в результате чего какого-либо воздействия на траекторию движения оказать будет невозможно.

Главной функцией ABS является обеспечение равномерного, а также безопасного торможения на дорогах с неоднородным покрытием, например, при движении одной стороны авто по чистому асфальту, а другой — по обледеневшей обочине. Не оснащенный системой автомобиль попросту занесет.

Многие автовладельцы недовольны меньшей эффективностью торможения на дорогах с рыхлым покрытием или же при использовании шипованных шин. И в первом, и во втором случае колеса не зарываются в покрытие, создавая дополнительный эффект торможения, а прокручиваются, что удлиняет тормозной путь.





Кто изобрел anti-lock braking system?

В 1936 г. немецкая компания Bosch запатентовала, однако не реализовала, технологию, предотвращающую блокировку колес при торможении. Проблема возникла в отсутствии электроники, позволяющей реагировать на блокировку в течение долей секунд. Ситуация изменилась в 1969 г., когда Ford предоставил пробные работающие образцы, но они функционировали лишь с задними колесами. Работа с передними колесами стала доступной в 1971 г., когда ею стала оборудоваться продукция Chrysler, но настоящую популярность ABS обрела после 1985 г., когда концерн Ford выпустил в свет Scorpio, где она находилась в базовой комплектации. Заключительным же модификациям система подверглась в 1978 г., когда Bosch и Mercedes выпустили свою версию АБС, которая используется до сих пор.

Основные элементы АБС

• компенсационный бачок;
• вакуумный тормозной усилитель;
• датчик положения тормозной педали;
• датчик давления в тормозной системе;
• блок управления;
• насос обратной подачи;
• аккумулятор давления;
• демпфирующая камера;
• впускной клапан левого переднего механизма торможения;
• выпускной клапан привода левого переднего механизма торможения;
• впускной клапан привода правого заднего механизма торможения;
• выпускной клапан привода правого заднего механизма торможения;
• впускной клапан привода правого переднего механизма торможения;
• выпускной клапан привода правого переднего механизма торможения;
• впускной клапан привода левого заднего механизма торможения;
• выпускной клапан привода левого заднего механизма торможения;
• передний левый тормозной цилиндр;
• датчик частоты вращения левого переднего колеса;
• правый передний тормозной цилиндр;
• датчик частоты вращения правого переднего колеса;
• задний левый тормозной цилиндр;
• датчик частоты вращения левого заднего колеса;
• задний правый тормозной цилиндр;
• датчик частоты вращения правого заднего колеса.

Принцип работы антиблокировочной системы тормозов

Функционирование системы происходит в цикличном режиме, который включает в себя удержание давления, его сброс и дальнейшее увеличение.

Электрические сигналы, подаваемые скоростными датчиками, позволяют ABS сравнивать значение скорости колес. Вероятность блокирования какого-либо из колес провоцирует закрытие системой впускного клапана наряду с выпускным, результатом чего становится удержание давления в колесном тормозном цилиндре. Если же торможение продолжается, то происходит открытие определенного выпускного клапана, сброс давления и увеличение скорости вращения. В случае необходимости подключается насос обратной подачи.

Превышение допустимого значения угловой скорости колеса приводит к открытию впускного клапана и закрытию выпускного, в результате чего давление увеличивается. Цикл повторяется до тех пор, пока торможение либо блокировка не прекратятся.

Распространенные неисправности ABS

В системе АБС, как и в любой другой, могут возникнуть неисправности, к наиболее распространенным из которых относятся:

Выход из строя предохранителей. Проверяется визуально, но перед его заменой рекомендуется установить причину срабатывания.

Обрыв проводов «массы» и повреждение датчиков. Датчики могут иметь механические повреждения, неисправную подводящую проводку. Кроме того, данные могут искажаться при нарушениях работы тормозной системы.

Загрязнение секторного диска системы. В этом случае грязь, попавшая с глубоких луж, например, покрывает собой диск, что влечет за собой сбои в работе ABS.

Несмотря на распространенное мнение, что антиблокировочная система тормозов создает лишь иллюзию безопасности, ее использование способно уберечь от нежелательных последствий, особенно при экстренном торможении. В любой ситуации стоит помнить, что главным за рулем остается водитель, невзирая на все современные устройства, которыми оборудован его автомобиль.

Что такое АБС в автомобиле: как работает система ABS

Антиблокировочная система ABS (АБС) – это система, которая не позволяет колесам полностью блокироваться при экстренном торможении. Данное решение является одной из первых электронных систем активной безопасности, которые стали повсеместно устанавливать на автомобили.

Сегодня такая система является неотъемлемой частью практически любого современного авто, причем даже в бюджетном сегменте. Также в развитых странах обязательное наличие АБС в автомобиле закреплено на законодательном уровне.

При этом многие водители знают, что машина имеет данную систему, однако не до конца понимают, что такое ABS и как работает данное решение. В этой статье мы рассмотрим, как устроена ABS, что это такое, а также какие функции выполняет такая система и почему важно следить за исправностью АБС в автомобиле.

Содержание статьи

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать  полной потери управляемости  в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает  моментальный испуг и сильно нажимает  на тормоз. При этом машина без АБС становится  попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении  и т.д. Естественно, все эти факторы  долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

• Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз,  система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются  при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется,  она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина  при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути,  все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь,  не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные  без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом  увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

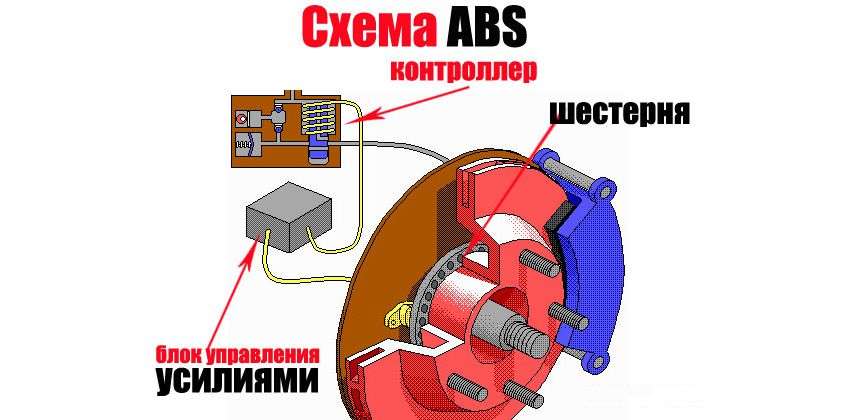

Устройство и схема АБС

Итак, разобравшись с назначением, можно перейти к тому, как устроена система ABS, что это такое в конструктивном плане.  Так вот, система ABC (как иногда ошибочно прописывают аббревиатуру на форумах неопытные автолюбители),  включает в себя следующие основные элементы:

• блок ABS;
• набор датчиков АБС;
• клапаны для сброса давления;
• проводка;
• насос;

Чтобы понять, как работает ABC и что это такое, достаточно  представить всю систему в качестве инструмента, который управляет давлением тормозной жидкости на каждом колесе. Если иначе, система ABS фиксирует, какое колесо блокируется, затем открывается клапан и давление тормозной жидкости падает.

После клапан закрывается и давление растет. Если в систему АБС интегрирован насос, это решение позволяет быстрее создать нужное давление.  В результате связка блок АБС + датчики на колесах эффективно справляются с поставленной задачей.

Еще отметим, что системы АБС отличаются по количеству  датчиков и клапанов в гидравлических магистралях. Сегодня можно выделить четырехканальные, а также трехканальные, двухканальные и даже одноканальные системы.  В зависимости от количества каналов, удается более или менее гибко управлять давлением в тормозной системе.

Например, если каналов три, тогда АБС работает с  двумя передними колесами по отдельности, в то же время только один канал идет на заднюю ось. Два канала  предполагают  работу с передней  и задней осью. Само собой, современные системы четырехканальные, то есть на каждое колесо по отдельности. Другие решения не используются, так как сильно устарели.

Кстати, еще добавим, что датчики ABS также используются в некоторых системах контроля давления в шинах автомобиля. Получается, система АБС не только эволюционировала, но и отдельные возможности ее составных компонентов были расширены.

Полезные советы

Если в развитых странах автомобили без ABS практически не встречаются, то на территории СНГ по дорогам колесит немало таких авто (отечественный автопром, старые иномарки, некоторые новые сверхбюджетные модели и т.д.). Также на многих автомобилях данная система попросту не работает, а владельцы не спешат устранить неисправность.

В любом случае, понимание того, для чего нужна АБС, что это такое и как работает, позволяет дать несколько рекомендаций водителям, у которых такой системы нет. Само собой, если ABS – это гарантия того, что колеса не заблокируются, то отсутствие  такой системы означает необходимость получения водителем определенных навыков экстренного торможения.

Другими словами,  работу АБС можно заменить прерывистым торможением, нажимая на педаль  частыми качками-толчками. Конечно, в экстренной ситуации применить такой прием сложно, так как водитель инстинктивно жмет на тормоз со всей силы, не убирая ногу.

Если же ситуация прогнозируемая, тогда данный прием похож на работу одноканальной АБС. Прерывистое торможение позволит с достаточной эффективностью затормозить и при этом сохранить управляемость во время торможения.

Подведем итоги

С учетом приведенной выше информации становится понятно, что для повышения комфорта и безопасности оснащение автомобиля системой антиблокировки является обязательным. Рассмотрев ABS, что это такое и как работает, можно также утверждать, что это простое и одновременно важное, а также весьма полезное решение.

Даже не смотря на заявления скептиков о том, что АБС увеличивает тормозной путь, такой помощник при экстремальном торможении попросту незаменим, особенно если речь идет о рядовых водителях.

В качестве итога отметим, что понимание принципов работы АБС, что это, а также какого именно торможения следует ожидать на автомобиле с такой системой, позволяет заранее принимать во внимание немного увеличенный тормозной путь на тех или иных поверхностях.

В свою очередь, это дополнительно стимулирует водителей держать дистанцию, а также избегать других сложных ситуаций, которые могут возникнуть, если отдельно не учитывать некоторые особенности работы антиблокировочной системы тормозов.



Читайте также

• Как сбросить ошибку двигателя

  Появилась ошибка двигателя, загорелся чек: как стереть ошибку из памяти ЭБУ. Доступные способы сброса ошибки, считывание и расшифровка ошибок двигателя.

Антиблокировочная тормозная система — ABS для авто.

Как работает АБС

Нажимая на педаль тормоза, замедляем движение автомобиля. Если нужно остановиться мгновенно, то резко жмем на педаль. Возникает опасность «юза», т.е. скольжения заблокированных колес, при котором авто не слушается руля. В этой ситуации на помощь водителю придет система ABS.

Что такое АБС

Расшифровывается как АнтиБлокировочная Система. Это ряд устройств, которые при торможении автомобиля, вне зависимости от действий водителя, предотвращают блокировку колес. Таким образом, автомобиль с ABS в экстренной остановке не «проскочит» с невращающимися колесами вперед, не потеряет управление и не вылетит с проезжей части. Напротив, управляемость машины сохранится. Значит, сможете объехать препятствие, а при торможении на скользком повороте избежать заноса.

Как работает

Работа АБС сопровождается импульсными толчками на педали тормоза и звуком «трещётки». Об исправности системы сигнализирует световой индикатор (с надписью «ABS») на приборном щитке. Индикатор загорается при включенном зажигании и гаснет через 2-3 секунды после пуска двигателя.

Следует помнить, что торможение авто с ABS не должно быть многократным и прерывистым. Тормозную педаль необходимо удерживать нажатой со значительным усилием во время торможения — система сама обеспечит наименьший тормозной путь.

На сухой дороге ABS может уменьшить тормозной путь автомобиля примерно на 20% по сравнению с тормозным путем машин с заблокированными колесами. На снегу, льду, мокром асфальте разница будет намного больше. Замечено: АБС увеличивает срок службы шин. Наличие в автомобиле АБС может создавать у водителя иллюзию безопасности. Данная система предотвратит блокировку тормозов и сохранит контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Как бы не была хороша ABS в плане улучшения активной безопасности машины, главным по-прежнему остается водитель.

Какие бывают неисправности

Современные АБС обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки отказывают крайне редко, поскольку защищены специальными реле и предохранителями. Если неисправность случилась, то причина нередко бывает связана с нарушениями рекомендаций производителя.

Самыми уязвимыми являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или слишком большой люфт в подшипниках ступицы способны вызывать сбои в их работе, которые становятся чаще всего виновниками неполадок в работе ABS.

Кроме того, на исправность влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS может самостоятельно выключиться через предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети машины.

О том, что антиблокировочная система неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует. Без тормозов авто не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует.

Существует ряд особенностей, связанных с обслуживанием тормозной системы с АБС. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза.

Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы АБС не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.

Как работает антиблокировочная система торможения?

При резком торможении на скользкой дороге могут возникнуть проблемы. Антиблокировочная система (ABS) принимает на себя это действие и бережет Ваши нервы. На самом деле, на скользкой дороге даже профессиональный водитель не может затормозить без ABS также быстро, как среднестатистический водитель с ней. В этой статье мы рассмотрим антиблокировочные системы — зачем они нам нужны, как они устроены, как они работают, какие они бывают, и какие проблемы могут возникнуть при их использовании?
Расположение компонентов антиблокировочной системы. Насос и клапаны ABS

Система ABS

В теории, антиблокировочная система устроена достаточно просто. Если Вы буксуете на льду, то видите, как колеса вращаются, но сцепление с дорогой отсутствует. Это происходит из-за проскальзывания опорной площади колеса на льду. Антиблокировочная система предотвращает блокировку и проскальзывание колес, что дает Вам два преимущества: остановка происходит быстрее и Вы сохраняете управление автомобилем во время остановки. ABS включает в себя следующие компоненты:

• Датчики скорости
• Насос
• Клапаны
• Блок управления

Датчики скорости

Антиблокировочной системе необходимо отслеживать момент, пограничный с блокировкой колес. Датчики скорости, установленные на каждом колесе, или в некоторых случаях, на дифференциале, считывают эту информацию.

Клапаны

В тормозной системе установлены клапаны для каждого тормоза, контролируемого ABS. В некоторых системах клапан имеет 3 положения:

• В положении 1 клапан открыт; давление от главного цилиндра передается на тормоз.
• В положении 2 клапан блокирует линию, изолируя тормоз от главного цилиндра. Это предотвращает повышение давления при более сильном нажатии на педаль тормоза.
• В положении 3 клапан немного снижает давление в тормозе.

Насос

Т.к. клапан может ослаблять давление тормозов, необходимо как-то его нагнетать в исходное положение. Для этого используется насос; когда клапан стравливает давление в линии, насос нагнетает его до необходимого уровня.

Блок управления

Блок управления представляет собой компьютер. Он отслеживает показания датчиков скорости и контролирует клапаны.

Работа ABS

Существуют различные варианты алгоритмов и их комбинаций для управления ABS. Мы рассмотрим принцип работы наиболее простой системы. Блок управления непрерывно считывает показания датчиков скорости. Он отслеживает любые уменьшения скорости, которые не являются нормальными. Например, перед блокировкой колеса, скорость его вращения резко падает. При игнорировании этого, колесо останавливается намного быстрее, чем автомобиль. В идеальных условиях для остановки при скорости движения 100 км/ч, автомобилю требуется примерно 5 секунд, но колесо блокируется менее, чем за 1 секунду. Блок управления ABS знает, что такое резкое прерывание движения невозможно, поэтому он снижает давление на тормоза до тех пор, пока не начнется ускорение, затем опять повышает давление до повторного торможения. Это происходит настолько быстро, что колесо не успевает резко изменить скорость. В результате колеса тормозят с той же скоростью, что и автомобиль, при этом колеса тормозят в положении, пограничным с блокировкой. При этом система достигает максимального тормозного усилия. При срабатывании ABS вы почувствуете пульсацию педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. В некоторых ABS происходит до 15 циклов открытия/закрытия клапанов в секунду.

Типы антиблокировочных систем

В автомобилях используются различные типы антиблокировочных систем в зависимости от типа установленных тормозов. Мы будем рассматривать ABS по числу каналов — т.е. количеству клапанов, которые контролируются по-отдельности — и количеству датчиков скорости.

Четырехканальная ABS с четырьмя датчиками

Данный тип является наилучшим. Датчики скорости установлены на каждом колесе, а также для каждого колеса установлен отдельный клапан. При таком типе ABS, блок управления контролирует каждое колесо в отдельности для обеспечения наивысшего усилия торможения.

Трехканальная ABS с тремя датчиками

Обычно такой тип используется на небольших грузовиках (пикапах) при действии ABS на все четыре колеса. Передние колеса имеют два датчика и клапана, по одному для каждого колеса, а для задних колес устанавливается один датчик и клапан. Датчик скорости задних колес расположен на заднем мосту. Такая система предусматривает индивидуальный контроль для каждого переднего колеса, обеспечивая максимального усилия торможения. Задние же колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность.

Одноканальная ABS с одним датчиком

Такой тип обычно устанавливается на небольших грузовиках (пикапах) при действии ABS только на задние колеса. Такая ABS имеет только один клапан для контроля обоих задних колес и один датчик, расположенный на заднем мосту. Данный тип функционирует также, как и задняя часть трехканальной ABS. Задние колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность. Такую ABS легко узнать. Обычно она имеет одну тормозную магистраль, идущую к обоим задних колесам через тройник. Вы также можете найти датчик скорости по электрическому соединению рядом с дифференциалом заднего моста.

Часто задаваемые вопросы по ABS

Нужно ли мне тормозить прерывистым нажатием на педаль тормоза на скользкой дороге?

При езде на автомобиле, оборудованном ABS, не нужно тормозить прерывистым нажатием на педаль. Прерывистое нажатие на педаль тормоза используется при торможении автомобиля без ABS для предотвращения блокировки колес и сохранения управления машиной. В автомобилях с ABS блокировка колес не происходит никогда, поэтому прерывистое нажатие на педаль лишь продлит время остановки. При экстренном торможении на автомобиле с ABS необходимо уверенно нажимать на педаль тормоза и удерживать ее нажатой, пока ABS осуществляет торможение. Вы можете почувствовать сильную пульсацию педали, но так и должно быть, не отпускайте педаль.

Правда ли работает антиблокировочная система?

ABS делает торможение более эффективным. Она предотвращает блокировку колес и обеспечивает наименьший тормозной путь на скользкой дороге. Но способствует ли ABS предотвращению ДТП? Американский институт дорожной безопасности провел ряд исследований для определения, насколько часто автомобили ABS участвуют в ДТП со смертельным исходом. Результаты исследования 1996 г. показали, что ABS не предотвращает возникновение ДТП со смертельным исходом. Также было отмечено, что автомобили с ABS реже участвуют в ДТП со смертельным исходом для водителя и пассажиров автомобиля, с которым произошло столкновение, но чаще со смертельным исходом для водителя и пассажиров машины с ABS, особенно при ДТП с участием одного автомобиля. По этой причине до сих пор ведутся споры по поводу эффективности ABS. Некоторые считают, что водители автомобилей с ABS неправильно осуществляют торможение и отпускают педаль, когда чувствуют ее пульсацию. Некоторые считают, что если ABS позволяет управлять автомобилем при экстренном торможении, то многие в приступе паники съезжают с дороги и разбиваются. Последние исследования показывают, что автомобили, оборудованные ABS, реже участвуют в ДТП, однако это еще не является основанием полагать, что ABS повышает безопасность движения.

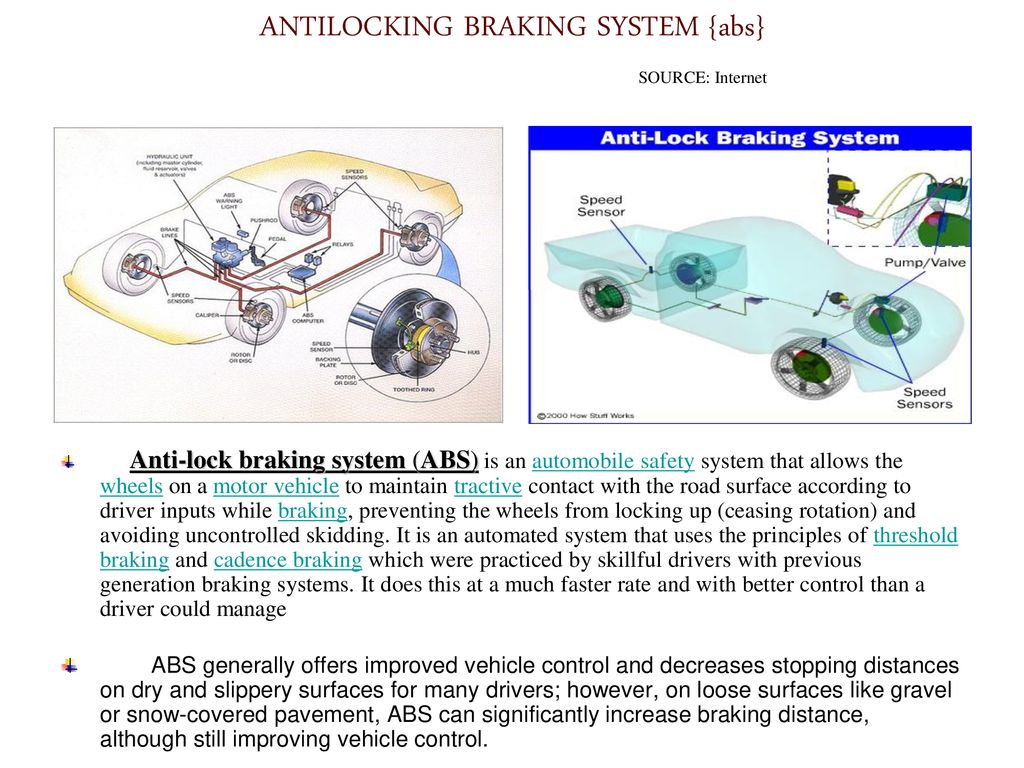

Схема расположения компонентов ABS

Компоненты антиблокировочной системы.

Давайте соединим все части ABS вместе и посмотрим, как она работает. На рисунке представлен как пример, так и крупный план расположения компонентов ABS в автомобиле.

Абс в машине это

Что такое ABS и для чего АБС нужна — Колеса.ру

Аббревиатура ABS, или АБС в русском варианте, стала абсолютно привычной для уха каждого автомобилиста. Некоторые начинающие водители знают, что их автомобиль оснащен АБС, но порой не догадываются о том, что это и как работает, пока однажды педаль тормоза при нажатии не начнет «хрустеть», вибрировать и «отстреливать» в ногу. Что же такое ABS, и почему она стала негласным, а во многих странах и законодательно установленным стандартным элементом оснащения для современного автомобиля?

ABS, или АБС — это антиблокировочная система, предотвращающая блокировку колес при торможении. Если во время торможения одно или несколько колес автомобиля заблокируются и начнут скользить по поверхности, АБС ослабит давление в соответствующей тормозной магистрали, и колесо вновь начнет вращаться. Если педаль тормоза будет постоянно и сильно нажата, этот процесс блокировки-разблокировки колеса будет продолжаться непрерывно до конца торможения и может осуществляться несколько раз в секунду.

Даже многие из тех, кто знает, что такое ABS, порой ошибочно или не до конца верно представляют себе основное предназначение этой системы. Главной ошибкой в представлении функционала АБС является уверенность в том, что антиблокировочная система нужна для уменьшения тормозного пути автомобиля. Однако на самом же деле ее главное предназначение — сохранить возможность управлять транспортным средством во время торможения, даже экстренного.

Статьи / Практика

Дисклеймер: Эта статья – ни в коем случае не критика электронных систем безопасности. Речь пойдет скорее об особенностях управления машинами с АБС, системами контроля тяги, контроля устойчивости и подключаемого. ..

21751 0 0 01.12.2016

На автомобиле без АБС при экстренном торможении у неопытного водителя управляющие колеса будут заблокированы — а это значит, что поворот руля в любую сторону не будет оказывать никакого влияния на траекторию движения автомобиля: он будет продолжать двигаться прямо до тех пор, пока не будет восстановлено сцепление передних управляющих колес с поверхностью. ABS же решает эту проблему: непрерывно контролируя вращение колес и разблокируя их при необходимости, она обеспечивает их вращение и таким образом сохраняет необходимое сцепление с дорожным покрытием, позволяя одновременно тормозить и выполнять маневр.

Еще одна фундаментально важная функция АБС, прямо проистекающая из вышеописанного — обеспечение безопасного, равномерного и прямолинейного торможения на поверхностях с неоднородным сцеплением. Например, если одна сторона автомобиля попала на мокрую поверхность, скользкую линию разметки или наледь, а другая движется по относительно чистому асфальту, экстренное торможение без АБС приведет к тому, что одна сторона будет тормозить эффективнее чем другая — и автомобиль немедленно развернет и закрутит в неуправляемом заносе. Особенно это опасно при движении в повороте, когда на автомобиль уже действует боковое усилие: перепад эффективности торможения колес в этом случае легко нарушает баланс.

Впрочем, утверждение о полезности ABS для уменьшения тормозного пути автомобиля тоже верно, но лишь отчасти. На поверхностях с равномерным и достаточным сцеплением колес с покрытием торможение «юзом» с заблокированными колесами будет менее эффективным, чем торможение без блокировки колес, и тормозной путь в первом случае, как правило, будет, больше. В этом случае использование АБС действительно уменьшает тормозной путь, не давая колесам скользить по поверхности. Однако на рыхлых поверхностях, таких как гравий, снег или песок, при торможении без ABS заблокировавшиеся колеса зарываются вглубь, создавая перед собой дополнительный барьер, сокращающий тормозной путь. Работа АБС в этом случае заставляет колеса вращаться, не позволяя им зарываться и удлиняя тем самым тормозной путь автомобиля.

«Ухудшает» антиблокировочная система и торможение на чистом льду на шипованных шинах: заблокированное шипованное колесо «вгрызается» в лед, оставляя за собой борозды, и работает на пределе своих возможностей — а если в дело вступает ABS, колесо вращается с короткими проскальзываниями, и эффективность такого торможения будет ниже. Именно этим фактом оперируют многие «опытные» и «знающие» водители, считающие ABS технологическим излишком, мешающим им «контролировать» автомобиль. Однако несмотря на увеличение тормозного пути, АБС и на льду сохраняет свое основное преимущество: дает возможность маневрировать и управлять автомобилем, а не просто ждать исхода, зажав педаль тормоза.

За годы своего существования ABS претерпела заметную эволюцию, однако основной принцип и функциональные элементы выработались уже давно. Типичная АБС включает в себя датчики скорости вращения колес, управляющие клапаны в гидравлической тормозной магистрали и электронный блок, который получает информацию от датчиков и управляет работой клапанов.

Статьи / История

Сначала – на самолетах Еще в 1936 году компания Bosch получила немецкий патент на устройство, предотвращающее блокировку колес на моторных транспортных средствах. До практической реализации на…

10751 0 13 03.11.2015

Если датчик, установленный на ступице колеса, сигнализирует о его резком замедлении или полной остановке, блок управления дает команду на кратковременное открытие клапана, чтобы уменьшить давление в тормозной магистрали и заставить колесо вращаться. Процесс опроса блоком управления датчиков на колесах и разблокировки колес может осуществляться несколько раз в секунду — именно поэтому при срабатывании АБС педаль «вибрирует». Кроме трех вышеперечисленных компонентов в состав АБС может входить насос, который призван быстро восстановить давление в тормозной магистрали после его снижения из-за открытия клапана.

АБС может иметь разное число датчиков и управляющих клапанов: в зависимости от их числа выделяют так называемые «четырехканальные», «трехканальные», «двухканальные» и «одноканальные» АБС. Число «каналов» определяется как раз числом управляющих клапанов, которые могут управлять давлением в тормозной магистрали: если их четыре, по одному индивидуальному для каждого из колес, то система четырехканальная, если три — по одному на каждое из передних колес и один общий на заднюю ось — то трехканальная, если клапанов два, по одному на ось — двухканальная, а если клапан один — то одноканальная. Современные АБС, разумеется, четырехканальные — остальные схемы встречаются на старых автомобилях.

Стоит отметить, что датчики вращения колес реагируют именно на резкое снижение скорости этого вращения, а также могут передавать блоку управления информацию о большой дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля. Однако в работе АБС учитывается тот факт, что скорости вращения колес на одной оси могут быть неравномерными и в штатных условиях: к примеру, в повороте колеса на внешней стороне поворота будут вращаться быстрее, чем на внутренней.

4. Почему же АБС стала стандартом для современных автомобилей?

С учетом рассказанного выше ответ на этот вопрос теперь очевиден: АБС значительно улучшает активную безопасность автомобиля. Современный водитель гораздо менее специфичен и профессионален, чем полвека назад: если когда-то давно к водителю предъявляли высокие требования, заставляя его уметь многое, то теперь автомобиль стал предметом быта, и управление им делают максимально доступным для каждого. Соответственно, современный автомобиль должен быть максимально удобен и безопасен в управлении даже для начинающего водителя с минимальной квалификацией.

Ну а АБС в частности решает проблему потери управления при экстренном торможении. Резкое появление препятствия на дороге заставляет человека инстинктивно ударить по тормозам. В случае, если он вошел в поворот на слишком высокой скорости, решение будет тем же. Зацепил обочину — тоже торможение… В общем, естественная реакция человека на возникновение опасной или просто нештатной ситуации — это резкое нажатие на педаль тормоза, и уже потом — возможно, попытка исправить эту ситуацию рулем. АБС в этом случае заметно снижает цену этой ошибки. Поэтому неудивительно, что, к примеру, в Евросоюзе оснащение автомобиля АБС стало обязательным по закону еще в 2004 году.

5. Что делать, если на моем автомобиле нет ABS?

В случае, если ваш автомобиль не оснащен АБС, ее работу можно имитировать нехитрым приемом, который называется довольно очевидно — «прерывистое торможение». Собственно, именно владение им и характеризует водителей с некоторым опытом: такой водитель, почувствовав блокировку колес, перебарывает естественное инстинктивное желание продолжать давить на педаль сильнее, а снижает усилие на ней и начинает тормозить прерывисто, давя на педаль толчками. Такое торможение можно сравнить с работой примитивной одноканальной АБС — только даже опытный водитель не способен обеспечить такую частоту «толчков», как у электроники. Тем не менее, прерывистое торможение все равно обеспечивает необходимый эффект, обеспечивая вращение колес при замедлении.

ABS в машине — что это?

 Многие водители, приобретая машину, получают в ней набор опций, о которых ничего не знают, да ещё и зашифрованных различными аббревиатурами. И самая распространённая из них ABS. АБС в машине – что это и как ей пользоваться поможет разобраться наша статья. Для начала расшифруем и выясним, для чего нужна АБС. ABS (Antilock Brake System) – антиблокировочная система тормозов. То есть система, которая не позволяет заблокировать колесо при резком торможении, оставляя автомобиль в управляемом состоянии. С 2004 г. данная система устанавливается на все европейские автомобили, начиная с комплектации Norma.

Ответим на некоторые вопросы, с которыми сталкиваются счастливые обладатели этой опции на своих авто.

Когда впервые появилась ABS?

ABS это антиблокировочная система тормозов, которая не позволяет заблокировать колесо при резком торможении, оставляя автомобиль в управляемом состоянии.

Разработка этой системы началась ещё в конце 30-x годов, и только в 1978 году автолюбители получили возможность установки АБС на машины премиум-класса в качестве дополнительной опции. Устройство блока АБС представляет собой систему датчиков, учитывающих скорость вращения колес, датчика давления тормозной жидкости, самого модуля управления и гидравлический блок в качестве конечного исполнителя.

Первоначально на автомобили устанавливались пассивные датчики, которые не могли уловить скорость вращения колёса менее 5-7 км/ч. С девяностых годов прошлого столетия в АБС стали устанавливать активные датчики. Основное отличие от пассивных: активные датчики работают от источника питания.

Датчик ABS на переднем колесе

Сначала датчики системы ABS были магниторезистивные, затем стали ставить в системы антиблокировки тормозов более точные датчики, использующие эффект Холла.

Сначала это были магниторезистивные датчики. Они представляли собой индукционное кольцо, находящееся под напряжением, которое устанавливалось на ступице колеса. При вращении создавалось магнитное поле, которое заставляло электроны постоянного тока менять траекторию, тем самым увеличивая сопротивление. Именно информацию об изменении сопротивления и передавал датчик АБС блоку управления. Скорость вращения они могли улавливать с того момента, как автомобиль тронулся. Устройство современных датчиков АБС в автомобилях изменилось еще в прошлом веке. И связано это с применением в них эффекта Холла. Теперь его работа заключается в том, что в сам датчик устанавливается полупроводниковая пластина, кольцо постоянного магнита устанавливается на ступице, рядом с тормозными дисками и при вращении колеса создаётся магнитное поле, которое заставляет перемещаться электроны на один из краев пластины, микросхемы преобразуют сигнал и передают в блок управления АБС. Этот датчик более точный, так как не имеет импульсного характера, но микросхемы подняли стоимость системы, кроме того микросхема от неровностей дороги может выйти из строя.

Где же находится датчик скорости вращения колеса АБС?

Датчики скорости устанавливаются на каждое колесо в ступице. Его принцип работы заключается в том, чтобы зафиксировать изменение частоты вращения колеса, передать электронный сигнал в блок управления, где программа сама сформирует дальнейшие действия гидравлической системы тормозов.

Как же работает датчик АБС простыми словами?

Движение автомобиля с системой ABS и без антиблокировки колес

При блокировке колеса с датчика поступает сигнал в блок управления ABS, который в свою очередь подает команду снизить тормозное усилие на колесо.

Принцип работы датчика АБС заключается в следующем. При резком торможении система собирает информацию о том, что колесо не вращается, при этом машина все ещё движется. Дальше с датчика ABS передаётся информацию в основную систему тормозов, о том, что необходимо уменьшить тормозное усилие на данное колесо, благодаря чему блокировка колеса снимается и автомобиль выходит из заноса.

Как работает блок управления АБС

При движении блок управления ABS беспрерывно получает информацию и контролирует работу всей системы в целом и при малейшем сбое включает антиблокировочную систему.

Если вы купили поддержанный автомобиль и задались вопросом, как узнать, есть ли антиблокировочная система у вашего “железного коня”, то ответ на него найти очень просто. Надо набрать скорость и нажать педаль тормоза. В результате, если АБС установлено и датчики не отключены, то можно почувствовать отдачу тормозного усилия в ногу в виде кратковременных толчков.

Как правильно тормозить на машине с АБС?

Блок управления системой ABS на автомобиле

Для улучшения работы системы ABS необходимо запомнить и выполнять несколько простых правил.

По теории все просто в случае экстренного торможения – педаль в пол, и блок АБС все остальное сделает сам. Но на практике так не всегда бывает. Для того чтобы получить максимум от антиблокировочной системы тормозов, значительно повысить эффективность торможения, уменьшить вероятность блокировки колёс и заноса вашего автомобиля, улучшить маневренность на мокром асфальте, уменьшить износ резины, необходимо выполнять простые правила:

1. Педаль тормоза нужно нажимать плавно, с нарастающим усилием.
2. Не отпускать педаль, при обратной отдаче.
3. Использовать покрышки по сезону.
4. Полностью не полагаться на систему, так как работает блок АБС не всегда корректно.

Но, как и всё, система имеет свои недостатки. На дороге с рыхлым покрытием, будь то снег или песок, ABS вам не поможет, а даже, наоборот, удлинит тормозной путь.



Надеемся, что наша статья помогла Вам найти ответы на то, как, когда и почему срабатывает АБС. Но, все же, пользуясь ей, будьте аккуратнее, держите под контролем свои действия и действия машины.

Для чего тормозам антиблокировочная система (ABS) — ДРАЙВ

Приходилось ли вам объезжать внезапно возникшее препятствие и одновременно тормозить? Наверняка да. Казалось бы, что в этом сложного — нажал на тормоз, повернул руль и скорректировал траекторию. Однако всё относительно просто до определённого момента. Если при экстренном торможении нажать на педаль тормоза сильнее, чем необходимо, колёса могут заблокироваться и…

Дальше возможны два варианта развития событий. Оба обусловлены наличием или отсутствием антиблокировочной системы тормозов АБС (ABS — Anti-lock Brake System). Если машина архаичная, ведёт свою родословную из середины семидесятых прошлого столетия или сошла с конвейера одного из отечественных автозаводов, то, как бы усердно вы ни крутили «баранку», транспортное средство траектории не изменит. Дело в том, что заблокированные колёса, скользя, лишают водителя возможности маневрировать — сорвавшись на юз, автомобиль будет тупо ехать по прямой, будто у него отрубили руль. Лишь опытный пилот сумеет хладнокровно разблокировать колёса, на мгновение отпустив педаль тормоза. А затем, используя импульсное торможение, вернуть контроль и погасить скорость. Второй вариант — для машины, оснащённой АБС. От водителя требуется лишь посильнее нажать на педаль тормоза и спокойно работать рулём. Чувствуете разницу?

За 30 лет система претерпела сильные изменения. В десятки раз увеличились быстродействие и количество циклов срабатывания за единицу времени. Так, например, первые блоки управления для легковых автомобилей весили более 7 кг. Современные же гораздо компактнее и тянут килограмма на полтора.

Блокировка опасна ещё и тем, что способна стать причиной заноса или увода автомобиля в сторону. Произойти это может, когда под колёсами разнородное покрытие, сильно изменена загрузка по осям в ходе предыдущего манёвра или стоят разные шины (последнее звучит дико, но в России, увы, не редкость). Кроме того, при заблокированных колёсах машина может изменить траекторию под действием любой боковой силы (уклон дороги или столкновение). Скорректировать траекторию в этом случае практически невозможно.

В АБС для определения скорости вращения используются индукционные датчики частоты и датчики, работающие на эффекте Холла. Каждое новое поколение колёсных датчиков частоты вращения становится меньше, точнее и надёжнее. Сначала устанавливался только один сенсор, который монтировался на редукторе заднего моста или КПП. Позже к нему добавились ещё два — на передних колёсах. И лишь в последних версиях АБС предусматривается установка датчиков на каждое колесо, соответственно, с индивидуальными модуляторами. Кстати, самые древние и примитивные одноканальные ABS воздействовали сразу на все тормозные механизмы.

Ещё один негативный эффект блокировки — увеличение тормозного пути. Здесь всё дело в том, что сила трения покоя обычно больше силы трения скольжения. Следовательно, для максимально быстрой остановки автомобиля нужно генерировать такую величину давления в тормозных магистралях, чтобы колёса при торможении вращались на грани блокировки. Есть такой немаловажный показатель, как относительное проскальзывание. Он в зависимости от степени заторможенности колеса может меняться от нуля (колесо катится без проскальзываний) до 100% (колесо полностью заблокировано). Экспериментально установлено, что максимальная эффективность торможения достигается при 15–20-процентном проскальзывании — то есть в том случае, когда скорость вращения заторможенного колеса на 15–20% ниже скорости свободновращающегося колеса при постоянной скорости движения машины. Забегая вперёд, скажем, что электроника при торможении поддерживает именно эту величину, периодически блокируя и разблокируя колёса.

В состав практически любой современной системы АБС входят: электронный блок управления (1), модулятор (2), изменяющий давление в гидравлических магистралях, датчики угловых скоростей вращения колёс (3), установленные на внутренней части ступицы колеса.

Прогрессивное человечество окончательно осознало вред заблокированных колёс лишь в 70-х прошлого века. Пионером в данной области стал Mercedes-Benz, совместно с компанией Bosch разработавший систему, которая в 1979 году стала устанавливаться на Мерседесы S-класса. Основной принцип работы АБС был сформирован именно тогда, и потом только совершенствовался.

Современная электроника (ABS, противобуксовочная система, ESP), чтобы держать под контролем поперечную и продольную динамику автомобиля, учитывает не только частоту вращения колёс. Подконтрольными являются угол поворота руля, степень крена кузова, ускорение… Давление в тормозных контурах генерируется по совокупности полученных данных, плюс в некоторых случаях принудительно изменяется тяга двигателя.

Задача ABS — регулировать скорость вращения колёс путём изменения давления в магистралях тормозной системы. Чтобы контролировать угловую скорость, надо знать её величину и то, как она меняется со временем. Каждое колёсо снабжено датчиком, который выдаёт электрические импульсы с частотой, пропорциональной скорости вращения колеса. Эта информация поступает в блок управления АБС.

Если во время торможения угловая скорость колеса приблизилась к нулю, электронный мозг тут же примет решение его «растормозить». Гидравлический модулятор при помощи электроклапана стравит давление из магистрали и перенаправит «лишнюю» порцию тормозной жидкости в гидроаккумулятор. Давление будет снижаться до тех пор, пока колесо, снова «ухватившись» за покрытие, не раскрутится до определённой скорости. Далее ABS опять резко увеличит давление в магистрали и притормозит колесо. Цикл продолжится до тех пор, пока машина не остановится или водитель не ослабит давление на педаль до положения, когда ABS не нужна.

Существующие на рынке системы отличаются весьма точной настройкой и обеспечивают максимальную эффективность торможения.

Многие скажут: «Невелика премудрость!» Прерывисто тормозить можно и самому. И правда: во многих случаях такой способ замедления на автомобилях, не оборудованных АБС, позволяет во время экстренного торможения объехать внезапно возникшее препятствие. Когда колёса блокируются — вы тормозите, как только «отпускаются» — получаете возможность корректировать направление движения. Естественно, при таком раскладе тормозной путь значительно увеличится, зато водитель получит возможность объехать препятствие и упреждающим действием руля погасить занос.

Но, к сожалению, ни один титулованный гонщик не способен обеспечить «порционное» торможение с частотой, с которой это делает ABS. Система (в зависимости от варианта исполнения) за секунду успевает заблокировать-разблокировать колёса около 15 раз. К тому же водитель одновременно воздействует на все тормозные механизмы (так работали первые системы ABS), в то время как современные 4-канальные антиблокировочные системы следят за скоростью вращения и регулируют тормозное усилие для каждого колеса отдельно.

Гидравлический модулятор, совмещённый с блоком управления (чёрный).

В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Distribution) — системой распределения тормозных усилий, которая дозирует интенсивность торможения для каждого колеса. C EBD можно смело тормозить в повороте и на «миксте». Электроника по разности частот вращения поймёт, что колёса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колёсах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колёс), имеющего наихудшее сцепление с дорогой.

Нелишне заметить, что для максимальной эффективности замедления педаль тормоза на автомобилях с ABS надо вдавливать в пол что есть силы. Впрочем, последнее делать не обязательно тем водителям, чьи машины оснащены системой Brake Assist, которая сама создаёт избыточное давление в тормозной магистрали, «дотормаживая» за слабого или нерешительного человека. При штатных замедлениях она не вмешивается. Однако резкое нажатие (удар) на педаль Brake Assist расценивает как сигнал к экстренному торможению и вступает в действие.

При торможении на разнородных покрытиях электроника сделает всё, чтобы противостоять заносу. Но иногда автомобиль, оснащённый ABS и EBD, может довольно сильно развернуть. Здесь всё зависит от того, как настроена система.

Но не всё так гладко. ABS, как и любая другая система, обладает недостатками. Например, простой «антиблок» может проиграть обычным тормозам на снегу, льду или песке, свести на нет преимущества шипованной резины. Ведь на льду шипы обеспечивают наибольшее замедление только при максимальном относительном проскальзывании, когда они словно когти впиваются в лёд и бороздят его. Каверза в том, что ABS, стремясь растормозить колёса, не даёт шипам работать и тем самым увеличивает тормозной путь. То же происходит на грунтовых дорогах (песок, щебень, глина) и покрытиях, занесённых снегом.

Наличие ABS не повод отказа от шипованной резины. Во время блокировки шипы всё равно будут цепляться за лёд и обеспечивать более надёжное замедление, нежели нешипованные покрышки.

Автомобили с ABS в этом случае имеют более длинный тормозной путь, потому что постоянно разблокирующиеся колёса не создают «эффекта плуга». А ведь именно на таких покрытиях заблокированные колёса имеют максимальную эффективность торможения — из-за того что нагребают перед собой «валики» из грунта или снега. Вот почему нужно помнить: на обледеневшей, заснеженной или грунтовой поверхности тормозной путь автомобиля, не оснащённого АБС, может быть короче.

Автомобили с ABS при экстренном торможении остаются управляемыми.

Подложить небольшую свинью АБС может и на неровной дороге. Если при торможении одно колесо на мгновение зависнет в воздухе и заблокируется, обманутая электроника начнёт спасать вас от заноса и тут же снизит давление в остальных магистралях. В повороте автомобиль неприятно вильнёт «хвостом», а тормозной путь увеличится. От таких случайных отрывов, в принципе, не застрахован никто, но нужно помнить, что залогом адекватной работы АБС является исправная подвеска.

При любой неисправности в системе на приборной панели загорается контрольная лампа. В этом случае совет один — бегом в сервис.

Прогресс рождает на свет всё более продвинутые системы. Оперирующие большим количеством показаний, они способны адаптироваться под тип дорожного покрытия и тормозить по одному из заранее заложенных эффективных алгоритмов. Конечно же, электронику нельзя воспринимать как панацею от всех бед, но статистика вещь упрямая: грамотно настроенная ABS при всех исправных системах автомобиля на сухом и мокром покрытии в среднем помогает экономить до 20% тормозного пути и оставляет водителю шанс маневрировать. Стоит ли говорить, что от этих драгоценных метров могут зависеть жизнь и здоровье?

Что такое АБС и как работает эта система?

Всем доброго времени суток! С Вами на связи снова Андрей Кульпанов на страницах этого блога. Знаете ли Вы, как важна тормозная система для обеспечения безопасности водителей и его пассажиров во время следования? Конечно же, кто об этом не знает! И мы уже поднимали вопрос о необходимости прокачки системы. А вот что такое АБС, не каждый сможет достоверно объяснить. А ведь современные машины оснащаются этим полезным устройством все больше. Поэтому будем заниматься сегодня ликбезом на данную тематику.

   Общее описание и принцип действия

Начнем с того, что расшифровывается указанная в заголовке аббревиатура как антиблокировочная система. На сегодняшний день она стала чуть ли не синонимом более привычного понятия «тормозная система». Ее действие происходит именно в тот момент, когда водитель нажимает своей ногой на педаль тормоза. Необходимость экстренного торможения может возникнуть в любую секунду — например, выскочил человек на дорогу или показался не закрытый канализационный люк. Иногда приходится в буквальном смысле за долю секунды заставить свой автомобиль остановиться. Как работает в таком случае славноизвестная АБС?

Если Ваша машина такой системой не оснащена, то она будет тормозить за счет того, что колодки прижимаются к тормозному диску или барабану. При этом положение колес не позволяет изменить траекторию, чтобы уйти от препятствия. В отличие от классической конструкции АБС не блокирует сами колеса, а это значит, что остается возможность выполнения маневра в сторону. Согласитесь, что шансы разъехаться с препятствием в этом случае возрастают.

Система ABS сохраняет необходимое и эффективное сцепление автомобильных колес с дорожным покрытием. А это уже дает возможность контролировать поведение машины в тех или иных ситуациях. Сами же колеса не блокируются, а сохраняют свою подвижность. Тогда, когда они плотно зажаты, дополнительную опасность представляют любые неровности дорожного полотна. Представим себе экстренное торможение, при котором к тому же заблокированы колеса — в этом случае очень высока вероятность заноса. Такая ситуация запросто может превратить любимый автомобиль в груду железа.

   Что входит в конструкцию

Вот почему конструкторы были озадачены тем, как предостеречь себя от этих неприятностей при резком торможении. А в случае с АБС работают индукционные датчики — они устанавливают частоту вращения колес, и каждое из них может быть оснащено этой полезной опцией. Пришло время поговорить об основных элементах, составляющих основу всей конструкции «умных» тормозов. Это:

• блок управления, который получает сигналы и управляет работой датчиков;
• датчики замедления и ускорения, которые вмонтированы в колесные ступицы;
• управляющие клапана, относящиеся к модулю давления и размещенные вдоль главной магистрали тормозной системы.

Как только начинается торможение, АБС принимается высчитывать скорость вращения каждого из автомобильных колес. Если любое из них вращается медленнее остальных, это означает, что оно близко к блокировке. И клапан принудительно уменьшает тормозное усилие на нем. Оно восстанавливается при ускорении вращения относительно других колес.

   Разновидности систем

Данный процесс происходит незаметно, как уже говорилось, и может повторяться десятки раз за одну-единственную секунду. Водитель, если его автомобиль оборудован описываемой здесь конструкцией, может понять это по незначительной пульсации самой педали тормоза. АБС может быть нескольких разновидностей с точки зрения конструкции:

• одноканальная, воздействующая на всю систему одновременно;
• двухканальная, которая рассчитана на борт;
• многоканальная — в этом случае тормозное усилие рассчитывается отдельно для каждого из колес, как на большинстве современных автомобилей, например Ford Focus 2.

Последний вариант наиболее сложный, а потому и дорогостоящий, однако и эффективность в этом случае выше. Особенно это становится заметным при торможении на сильно обледеневшей дороге, после дождя, при съезде автомобиля на обочину. Благодаря системе диагностики, которая является часть современной АБС, становится возможным контролировать возникающие неисправности. Если это продолжается и далее, такой компонент отключается или даже вся АБС целиком, а дальше начинают действовать обычные тормоза. В такой ситуации уже не исключается возможность возникновения заноса.

   В заключение

Так ли уж необходима антиблокировочная система для современного автомобиля? Наличие подобной «умной» электроники дополнительно подстраховывает водителя от форс-мажоров на дорогах. Она самостоятельно оценивает силы скольжения, сама блокирует и отпускает колеса в необходимые моменты времени. Водителю эти переходы будут даже незаметны, поскольку все отработано до автоматизма и занимает какие-то доли секунды. Особенно полезной ABS становится для начинающих водителей, которым трудно постигать момент срыва колес в блокировку. Она позволяет им нажимать на педаль тормоза, не задумываясь о заносах, и сохранять, при этом, возможность совершения плавного маневра.

Между тем, даже на старых машинах был известен подобный принцип работы, только выполнялся он вручную, а точнее “вножную”. При экстренном торможении требовалось многократно отпускать и нажимать педаль тормоза, чтобы не допустить заноса. Однако это приводило к увеличению тормозного пути и не всегда было на 100% эффективным. Применение такого принципа в АБС-системе и его автоматизация исключили необходимость совершать многократное нажатие педали водителем.

На этом обсуждение особенностей и преимуществ такой конструкции предлагаю закончить. Читайте блог в последующих выпусках — будет много полезного об автомобиле и его эксплуатации. А на сегодня всем пока!

С уважением, автор блога Андрей Кульпанов

Автор:Андрей



Для чего тормозам антиблокировочная система (ABS) — ДРАЙВ

Приходилось ли вам объезжать внезапно возникшее препятствие и одновременно тормозить? Наверняка да. Казалось бы, что в этом сложного — нажал на тормоз, повернул руль и скорректировал траекторию. Однако всё относительно просто до определённого момента. Если при экстренном торможении нажать на педаль тормоза сильнее, чем необходимо, колёса могут заблокироваться и…

Дальше возможны два варианта развития событий. Оба обусловлены наличием или отсутствием антиблокировочной системы тормозов АБС (ABS — Anti-lock Brake System). Если машина архаичная, ведёт свою родословную из середины семидесятых прошлого столетия или сошла с конвейера одного из отечественных автозаводов, то, как бы усердно вы ни крутили «баранку», транспортное средство траектории не изменит. Дело в том, что заблокированные колёса, скользя, лишают водителя возможности маневрировать — сорвавшись на юз, автомобиль будет тупо ехать по прямой, будто у него отрубили руль. Лишь опытный пилот сумеет хладнокровно разблокировать колёса, на мгновение отпустив педаль тормоза. А затем, используя импульсное торможение, вернуть контроль и погасить скорость. Второй вариант — для машины, оснащённой АБС. От водителя требуется лишь посильнее нажать на педаль тормоза и спокойно работать рулём. Чувствуете разницу?

За 30 лет система претерпела сильные изменения. В десятки раз увеличились быстродействие и количество циклов срабатывания за единицу времени. Так, например, первые блоки управления для легковых автомобилей весили более 7 кг. Современные же гораздо компактнее и тянут килограмма на полтора.

Блокировка опасна ещё и тем, что способна стать причиной заноса или увода автомобиля в сторону. Произойти это может, когда под колёсами разнородное покрытие, сильно изменена загрузка по осям в ходе предыдущего манёвра или стоят разные шины (последнее звучит дико, но в России, увы, не редкость). Кроме того, при заблокированных колёсах машина может изменить траекторию под действием любой боковой силы (уклон дороги или столкновение). Скорректировать траекторию в этом случае практически невозможно.

В АБС для определения скорости вращения используются индукционные датчики частоты и датчики, работающие на эффекте Холла. Каждое новое поколение колёсных датчиков частоты вращения становится меньше, точнее и надёжнее. Сначала устанавливался только один сенсор, который монтировался на редукторе заднего моста или КПП. Позже к нему добавились ещё два — на передних колёсах. И лишь в последних версиях АБС предусматривается установка датчиков на каждое колесо, соответственно, с индивидуальными модуляторами. Кстати, самые древние и примитивные одноканальные ABS воздействовали сразу на все тормозные механизмы.

Ещё один негативный эффект блокировки — увеличение тормозного пути. Здесь всё дело в том, что сила трения покоя обычно больше силы трения скольжения. Следовательно, для максимально быстрой остановки автомобиля нужно генерировать такую величину давления в тормозных магистралях, чтобы колёса при торможении вращались на грани блокировки. Есть такой немаловажный показатель, как относительное проскальзывание. Он в зависимости от степени заторможенности колеса может меняться от нуля (колесо катится без проскальзываний) до 100% (колесо полностью заблокировано). Экспериментально установлено, что максимальная эффективность торможения достигается при 15–20-процентном проскальзывании — то есть в том случае, когда скорость вращения заторможенного колеса на 15–20% ниже скорости свободновращающегося колеса при постоянной скорости движения машины. Забегая вперёд, скажем, что электроника при торможении поддерживает именно эту величину, периодически блокируя и разблокируя колёса.

В состав практически любой современной системы АБС входят: электронный блок управления (1), модулятор (2), изменяющий давление в гидравлических магистралях, датчики угловых скоростей вращения колёс (3), установленные на внутренней части ступицы колеса.

Прогрессивное человечество окончательно осознало вред заблокированных колёс лишь в 70-х прошлого века. Пионером в данной области стал Mercedes-Benz, совместно с компанией Bosch разработавший систему, которая в 1979 году стала устанавливаться на Мерседесы S-класса. Основной принцип работы АБС был сформирован именно тогда, и потом только совершенствовался.

Современная электроника (ABS, противобуксовочная система, ESP), чтобы держать под контролем поперечную и продольную динамику автомобиля, учитывает не только частоту вращения колёс. Подконтрольными являются угол поворота руля, степень крена кузова, ускорение… Давление в тормозных контурах генерируется по совокупности полученных данных, плюс в некоторых случаях принудительно изменяется тяга двигателя.

Задача ABS — регулировать скорость вращения колёс путём изменения давления в магистралях тормозной системы. Чтобы контролировать угловую скорость, надо знать её величину и то, как она меняется со временем. Каждое колёсо снабжено датчиком, который выдаёт электрические импульсы с частотой, пропорциональной скорости вращения колеса. Эта информация поступает в блок управления АБС.

Если во время торможения угловая скорость колеса приблизилась к нулю, электронный мозг тут же примет решение его «растормозить». Гидравлический модулятор при помощи электроклапана стравит давление из магистрали и перенаправит «лишнюю» порцию тормозной жидкости в гидроаккумулятор. Давление будет снижаться до тех пор, пока колесо, снова «ухватившись» за покрытие, не раскрутится до определённой скорости. Далее ABS опять резко увеличит давление в магистрали и притормозит колесо. Цикл продолжится до тех пор, пока машина не остановится или водитель не ослабит давление на педаль до положения, когда ABS не нужна.

Существующие на рынке системы отличаются весьма точной настройкой и обеспечивают максимальную эффективность торможения.

Многие скажут: «Невелика премудрость!» Прерывисто тормозить можно и самому. И правда: во многих случаях такой способ замедления на автомобилях, не оборудованных АБС, позволяет во время экстренного торможения объехать внезапно возникшее препятствие. Когда колёса блокируются — вы тормозите, как только «отпускаются» — получаете возможность корректировать направление движения. Естественно, при таком раскладе тормозной путь значительно увеличится, зато водитель получит возможность объехать препятствие и упреждающим действием руля погасить занос.

Но, к сожалению, ни один титулованный гонщик не способен обеспечить «порционное» торможение с частотой, с которой это делает ABS. Система (в зависимости от варианта исполнения) за секунду успевает заблокировать-разблокировать колёса около 15 раз. К тому же водитель одновременно воздействует на все тормозные механизмы (так работали первые системы ABS), в то время как современные 4-канальные антиблокировочные системы следят за скоростью вращения и регулируют тормозное усилие для каждого колеса отдельно.

Гидравлический модулятор, совмещённый с блоком управления (чёрный).

В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Distribution) — системой распределения тормозных усилий, которая дозирует интенсивность торможения для каждого колеса. C EBD можно смело тормозить в повороте и на «миксте». Электроника по разности частот вращения поймёт, что колёса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колёсах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колёс), имеющего наихудшее сцепление с дорогой.

Нелишне заметить, что для максимальной эффективности замедления педаль тормоза на автомобилях с ABS надо вдавливать в пол что есть силы. Впрочем, последнее делать не обязательно тем водителям, чьи машины оснащены системой Brake Assist, которая сама создаёт избыточное давление в тормозной магистрали, «дотормаживая» за слабого или нерешительного человека. При штатных замедлениях она не вмешивается. Однако резкое нажатие (удар) на педаль Brake Assist расценивает как сигнал к экстренному торможению и вступает в действие.

При торможении на разнородных покрытиях электроника сделает всё, чтобы противостоять заносу. Но иногда автомобиль, оснащённый ABS и EBD, может довольно сильно развернуть. Здесь всё зависит от того, как настроена система.

Но не всё так гладко. ABS, как и любая другая система, обладает недостатками. Например, простой «антиблок» может проиграть обычным тормозам на снегу, льду или песке, свести на нет преимущества шипованной резины. Ведь на льду шипы обеспечивают наибольшее замедление только при максимальном относительном проскальзывании, когда они словно когти впиваются в лёд и бороздят его. Каверза в том, что ABS, стремясь растормозить колёса, не даёт шипам работать и тем самым увеличивает тормозной путь. То же происходит на грунтовых дорогах (песок, щебень, глина) и покрытиях, занесённых снегом.

Наличие ABS не повод отказа от шипованной резины. Во время блокировки шипы всё равно будут цепляться за лёд и обеспечивать более надёжное замедление, нежели нешипованные покрышки.

Автомобили с ABS в этом случае имеют более длинный тормозной путь, потому что постоянно разблокирующиеся колёса не создают «эффекта плуга». А ведь именно на таких покрытиях заблокированные колёса имеют максимальную эффективность торможения — из-за того что нагребают перед собой «валики» из грунта или снега. Вот почему нужно помнить: на обледеневшей, заснеженной или грунтовой поверхности тормозной путь автомобиля, не оснащённого АБС, может быть короче.

Автомобили с ABS при экстренном торможении остаются управляемыми.

Подложить небольшую свинью АБС может и на неровной дороге. Если при торможении одно колесо на мгновение зависнет в воздухе и заблокируется, обманутая электроника начнёт спасать вас от заноса и тут же снизит давление в остальных магистралях. В повороте автомобиль неприятно вильнёт «хвостом», а тормозной путь увеличится. От таких случайных отрывов, в принципе, не застрахован никто, но нужно помнить, что залогом адекватной работы АБС является исправная подвеска.

При любой неисправности в системе на приборной панели загорается контрольная лампа. В этом случае совет один — бегом в сервис.

Прогресс рождает на свет всё более продвинутые системы. Оперирующие большим количеством показаний, они способны адаптироваться под тип дорожного покрытия и тормозить по одному из заранее заложенных эффективных алгоритмов. Конечно же, электронику нельзя воспринимать как панацею от всех бед, но статистика вещь упрямая: грамотно настроенная ABS при всех исправных системах автомобиля на сухом и мокром покрытии в среднем помогает экономить до 20% тормозного пути и оставляет водителю шанс маневрировать. Стоит ли говорить, что от этих драгоценных метров могут зависеть жизнь и здоровье?

Почему горит индикатор ABS? | Новости

CARS.COM — ABS означает антиблокировочную тормозную систему, и если на приборной панели вашего автомобиля горит сигнальная лампа ABS, это означает, что антиблокировочная система отключена из-за неисправности.

Связано: Система ABS: что вам нужно знать

Обычные тормоза вашего автомобиля должны работать нормально, но функция антиблокировки, предотвращающая блокировку колес во время торможения, работать не будет. Кроме того, если в вашем автомобиле есть система контроля устойчивости и противобуксовочная система, они также будут отключены, потому что эти системы полагаются на те же датчики скорости вращения колес, что и антиблокировочная система.

Все автомобили 2012 года выпуска и новее должны иметь систему стабилизации, поэтому они также имеют антипробуксовочную систему и антипробуксовочную систему. Многие старые автомобили также имеют некоторые или все эти функции.

Индикатор ABS (обычно желтый, желтый или оранжевый) должен кратковременно загораться каждый раз при запуске автомобиля в рамках проверки системы. Если индикатор продолжает гореть, это означает, что что-то не работает и система отключена.

При использовании ABS датчики, установленные на каждом колесе, контролируют скорость вращения колес.Если во время торможения один поворачивается медленнее других, это означает, что он блокируется, что может вызвать занос и потерю управляемости. Предполагается, что АБС вмешивается, быстро «накачивая» тормоза на заблокированном колесе, позволяя ему вращаться, так что водитель сохраняет контроль за торможением и рулевым управлением.

Вот что вызывает это:

• Перегорел предохранитель системы
• Датчик частоты вращения колеса, поврежденный или покрытый дорожной грязью
• Обрыв провода между датчиками и контроллером АБС
• Перестал работать контроллер АБС

Насос и клапан, которые создают необходимое давление тормозной жидкости для каждого колеса для предотвращения блокировки, также могут включать сигнальную лампу датчика ABS, когда эти элементы выходят из строя.

Если загорается красная сигнальная лампа штатных тормозов, это обычно означает, что ваш автомобиль теряет тормозную жидкость или тормоза настолько изношены, что у вас нет нормального тормозного усилия. Любая из этих ситуаций требует немедленного внимания и возможных ремонтных работ.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Что такое антиблокировочная тормозная система (ABS)

Что такое антиблокировочная тормозная система?

Антиблокировочная тормозная система, широко известная как ABS, или иногда противоскользящая тормозная система, помогает предотвратить блокировку колес автомобилей и мотоциклов и улучшить управляемость во время торможения.

Первая примитивная форма ABS была разработана в 1920-х годах французским пионером Габриэлем Вуазеном, первоначально для облегчения торможения самолетов. Однако только в 1970-х годах ABS была адаптирована и широко представлена ​​на рынке коммерческих автомобилей.

Сегодня антиблокировочная система тормозов входит в стандартную комплектацию практически всех новых автомобилей и мотоциклов и используется не только для облегчения рулевого управления при торможении, но и для облегчения контроля тяги.

Четыре основных компонента типичной антиблокировочной тормозной системы:

• Датчики скорости — Эти датчики контролируют скорость вращения колеса или колес
• Клапаны — Клапаны в тормозной магистрали позволяют, блокируют и сбросить давление в тормозах, приняв три разных положения
• Насос — Эти насосы заполнены гидравлической жидкостью и по требованию оказывают давление на тормозные барабаны или суппорты
• Контроллер — Электронный блок управления (ЭБУ) — это мозг АБС и использует данные от датчиков, чтобы определить, нужно ли качать тормоза.

Как работает антиблокировочная тормозная система?

АБС работает путем отпускания, а затем повторного включения или «накачивания» тормозов на колесо мотоцикла или колеса автомобиля при резком торможении. Датчики на каждом колесе используются для обнаружения «блокировки» или когда колесо перестает двигаться и начинает скользить. Хотя не все системы ABS одинаковы, некоторые только предотвращают блокировку колес на задней оси. При обнаружении блокировки ABS активирует тормоза 100 раз в секунду. Это предотвращает занос колеса или колес и помогает водителю контролировать автомобиль. Итак, по сути, ABS работает в три этапа:

1. Педаль тормоза нажата
2. Датчики колеса обнаруживают занос или «блокировку»
3. ABS накачивает тормоза

Насколько эффективна ABS?

Водители извлекают выгоду из эффективности ABS согласно 11-летнему исследованию, проведенному в США.S, проведенного Национальной администрацией безопасности дорожного движения (НАБДД). Несмертельные аварии снизились на 6% в автомобилях и на 8% в LTV. Согласно исследованию Страхового института дорожной безопасности (IIHS), у мотоциклов, оснащенных АБС, также на 37% меньше шансов попасть в аварию со смертельным исходом.

АБС помогает мне останавливаться быстрее?

Основная цель ABS на самом деле не в том, чтобы помочь машинам быстрее останавливаться. Но чтобы помочь водителям сохранять контроль над своими автомобилями при резком торможении.В идеальных условиях автомобили, оборудованные АБС, обычно имеют более короткий тормозной путь, чем автомобили без АБС. Уменьшение тормозного пути не гарантируется ABS и является побочным эффектом.

Как ABS помогает гонщикам?

В мире гонок вспомогательные средства для водителя, такие как ABS и антипробуксовочная система (TCS), играют разные роли. ABS может использоваться для переключения, когда водитель берет на себя обязательство торможения перед поворотом, а также может помочь защитить шины от чрезмерного износа.

ABS в неблагоприятных погодных условиях

Доказано, что ABS снижает риск столкновения при использовании на типичных дорожных покрытиях, таких как битум и бетон. Но результаты совсем другие на таких покрытиях, как снег, лед и гравий, где тормозной путь фактически увеличивается. На снегу колесо, которое скользит или блокируется, образует клин снега, помогая транспортным средствам останавливаться. В то время как АБС обнаруживает блокировку колеса и пытается предотвратить скольжение или блокировку.

Точно так же на льду АБС может быть больше помехой, чем преимуществом из-за системных ограничений. ABS работает, обнаруживая и сравнивая блокировку отдельных колес. Это означает, что автомобиль или мотоцикл, которые блокируют все колеса одновременно, не будут активировать ABS. В случае выхода из строя АБС водители должны вручную нажать на тормоза.

ABS как антипробуксовочная система

ABS также используется в качестве антипробуксовочной системы в ряде современных автомобилей. АБС используется для восстановления сцепления с дорогой с пробуксовкой колес путем легкого нажатия на педаль тормоза.Хотя это не следует путать с настоящими системами контроля тяги (TCS), которые используются для предотвращения пробуксовки колес во время ускорения.

TCS работает путем переключения крутящего момента через дифференциалы на колеса, которые, по мнению ECU, имеют лучшее сцепление с дорогой по сравнению с колесом, которое буксует.

АБС при сильном ветре

Большинство современных автомобилей теперь сконструированы так, чтобы выдерживать сильный боковой ветер. Хотя мотоциклы и транспортные средства с высокими бортами, такие как грузовые автомобили, по-прежнему уязвимы.Новые грузовые автомобили борются с сильным ветром на автомагистралях, используя АБС для торможения колес и помогая грузовикам оставаться на прямой и узкой дороге.

У меня горит индикатор «ABS» — что мне делать?

Если вы видите, что на приборной панели загорелся индикатор ABS, вероятно, возникла проблема, которую необходимо устранить. Хотя светящаяся лампочка АБС не означает, что в вашей машине нет тормозов. Но учтите, что при резком торможении у вас больше не будет помощи ABS.

В первую очередь вам следует проверить уровень тормозной жидкости. Убедившись, что бачок наполнен до уровня. Если вам это не нравится, отправляйтесь в местный гараж, и профессионал восстановит вашу АБС и запустит ее.

Что делать, если в моей машине нет АБС?

Антиблокировочная система тормозов требует сильного нажатия при торможении, чтобы избежать препятствия. Но если у вас нет автомобиля или мотоцикла, оборудованного системой ABS, вам нужно сделать немного другое:

1. Как можно больше сбавить скорость — вам нужно максимально замедлить автомобиль перед поворотом. рулевое колесо
2. Отключите педаль акселератора — снимите ногу с педали акселератора и, если вы находитесь в автомобиле с механической коробкой передач, нажмите сцепление вниз
3. Ударьте по тормозам — нажмите на тормоза с максимальным давлением по мере возможности, пока вы не почувствуете блокировку колес, затем отпустите тормоза
4. Накачивайте тормоза — снимите ногу с тормозов, затем снова нажмите на них, это повторяет метод торможения с помощью ABS

Ищете больше тематические и информативные статьи? Ознакомьтесь с нашим руководством по дрифту или прочтите наши лучшие советы по гонкам от профессионалов!

Что такое антиблокировочная тормозная система (ABS)?

Большинство, но не все автомобили, произведенные за последние 20 лет, оснащены некоторыми довольно сложными функциями безопасности. Производители автомобилей боролись за создание самого безопасного автомобиля на рынке, что привело к ошеломляющему количеству подушек безопасности, датчиков и предупреждений. Хотя разные автомобили имеют разные характеристики, в наши дни большинство автомобилей на дорогах имеют антиблокировочную тормозную систему (ABS). Основная цель этого — спасти жизни в худшем случае. Человеческая ошибка при вождении неизбежна, но ее можно предотвратить с помощью антиблокировочной тормозной системы.

(Pixabay / KriszM)

В целом, АБС предотвращает блокировку тормозов при большой нагрузке.Они также предотвращают возникновение серьезных дорожно-транспортных происшествий. Система особенно полезна, когда водитель больше не имеет полного контроля над автомобилем.

Как это работает?

По сути, АБС — это система, которая регулирует тормозное давление при аварийной остановке, чтобы колеса не блокировались. Это позволяет водителю сохранять контроль над рулевым колесом и максимально быстро останавливать автомобиль. Когда срабатывает АБС, водитель ощущает пульсацию педали тормоза и слышит щелчок.

Работает на высоких скоростях. ABS по-прежнему работает на очень высоких скоростях и обеспечивает наиболее эффективное торможение автомобиля. При включении система позволяет управлять автомобилем, даже если автомобиль уже тормозит. Это дает вам максимальный контроль при возникновении чрезвычайной ситуации.

Предотвращает занос. АБС также предотвращает дальнейшее скольжение автомобиля во время торможения водителем. С АБС вы все еще можете маневрировать рулевым колесом и не задеть кого-нибудь или что-то.

Обеспечивает лучший контроль тяги. АБС также служит эффективным регулятором тягового усилия. Часто в экстремальных погодных условиях, таких как снег или проливной ливень, колеса с трудом держатся за дорогу. АБС дает автомобилю и водителю больше тяги для безопасного вождения.

Помогает предотвратить столкновения. Некоторые системы оснащены интеллектуальной функцией автоматического самоторможения, управляемой программным обеспечением и радаром. Эта функция расположена на передней стороне автомобиля, где она может обнаруживать, когда транспортное средство собирается столкнуться с другим автомобилем или объектом.Затем система предупредит водителя об опасности и активирует АБС, которая быстро остановит автомобиль.

Как узнать, есть ли в автомобиле АБС

Технология ABS существует уже более 20 лет, и хотя в большинстве автомобилей она есть, некоторые до сих пор ее не используют. Один из хороших способов проверить, есть ли в новой или подержанной машине, которую вы покупаете, АБС, — это включить зажигание и поискать индикатор АБС на приборной панели. Вам также следует проверить систему, если вы покупаете подержанный автомобиль, чтобы убедиться, что АБС по-прежнему работает без сбоев.Меньше всего вам нужна система, которая больше не срабатывает, когда она вам больше всего нужна.

Как работают антиблокировочные тормоза | HowStuffWorks

Теория антиблокировочной системы тормозов проста. Колесо с проскальзыванием (где пятно контакта шины скользит относительно дороги) имеет меньшее сцепление , чем колесо без скольжения. Если вы застряли на льду, вы знаете, что если у вас крутятся колеса, у вас нет тяги. Это связано с тем, что пятно контакта скользит относительно льда (подробнее см. «Тормоза: как работает трение»).Не позволяя колесам буксовать при замедлении, антиблокировочная система тормозов приносит вам двоякую пользу: вы будете быстрее останавливаться и сможете управлять автомобилем во время остановки.

Система ABS состоит из четырех основных компонентов:

• Датчики скорости
• Насос
• Клапаны
• Контроллер

Датчики скорости

Антиблокировочная тормозная система нуждается в некотором способе узнать, когда колесо собирается запереть. Датчики скорости, которые расположены на каждом колесе или, в некоторых случаях, в дифференциале, предоставляют эту информацию.

Клапаны

В тормозной магистрали каждого тормоза есть клапан, управляемый АБС. В некоторых системах клапан имеет три положения:

• В первом положении клапан открыт ; давление из главного цилиндра передается прямо на тормоз.
• Во второй позиции клапан блокирует линию, изолируя этот тормоз от главного цилиндра. Это предотвращает дальнейшее повышение давления, если водитель сильнее нажимает на педаль тормоза.
• В третьем положении клапан сбрасывает часть давления из тормоза.

Насос

Поскольку клапан может сбрасывать давление в тормозах, должен быть какой-то способ вернуть это давление. Вот что делает насос; когда клапан снижает давление в линии, насос поддерживает давление.

Контроллер

Контроллер — это компьютер в автомобиле. Он следит за датчиками скорости и управляет клапанами.

АБС в действии

Существует множество различных вариантов и алгоритмов управления для систем АБС. Мы обсудим, как работает одна из более простых систем.

Контроллер постоянно контролирует датчики скорости. Он ищет замедления в колесе, которые являются необычными. Непосредственно перед тем, как колесо заблокируется, оно резко замедлится. Если его не остановить, колесо остановится намного быстрее, чем любой автомобиль. Автомобиль может остановиться на скорости 96 км / ч за пять секунд.6 км / ч) в идеальных условиях, но заблокированное колесо могло перестать вращаться менее чем за секунду.

Контроллер ABS знает, что такое быстрое замедление невозможно, поэтому он снижает давление на этот тормоз до тех пор, пока не увидит ускорение, а затем увеличивает давление до тех пор, пока снова не увидит замедление. Он может сделать это очень быстро, прежде чем шина действительно сможет существенно изменить скорость. В результате шина замедляется с той же скоростью, что и автомобиль, при этом тормоза удерживают шины очень близко к точке, в которой они начнут блокироваться. Это дает системе максимальную тормозную мощность.

Когда работает система ABS, вы почувствуете, как пульсирует в педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. Некоторые системы ABS могут работать до 15 раз в секунду.

Что такое АБС? Разъяснение антиблокировочной тормозной системы

Внедрение ABS — антиблокировочной тормозной системы, если дать ей полное название — было одним из самых важных достижений в области безопасности новых автомобилей.

Проще говоря, ABS использует электронику для обнаружения и предотвращения блокировки колес.Это помогает водителю сохранять контроль над автомобилем при торможении в ситуациях с низким сцеплением, потому что рулевое управление автомобиля по-прежнему будет работать, когда включена ABS. АБС постепенно появилась в качестве средства безопасности на новых автомобилях с 1970-х годов, в то время как законодательство ЕС сделало ее обязательной для установки на всех автомобилях, построенных с 2004 года.

• Что такое Euro NCAP?

Большинство людей знают, что в их автомобилях установлена ​​АБС, но гораздо меньше людей знают, что она делает и как работает. Основной принцип заключается в том, что датчики, установленные на колесах автомобиля, определяют, находится ли человек на грани блокировки при торможении.Если колесо все-таки блокируется, гидравлические клапаны срабатывают, чтобы хоть немного снизить тормозное давление и предотвратить это. Во многих случаях электроника выполняет торможение с частотой вращения педалей, когда водитель нажимает педаль тормоза, чтобы предотвратить блокировку колес. Это позволяет водителю сохранять управляемость, которая теряется при блокировке колес.

История АБС

Хотя концепция неблокируемых тормозов существует уже несколько лет, первые действительно эффективные антиблокировочные тормозные системы появились с 1950-х годов, когда британская фирма Dunlop впервые разработала свою систему Maxaret для использования. в авиации.

Эта гидравлическая система улучшила тормозной путь самолета при посадке, так как почти исключила риск блокировки колес даже на льду, а также значительно снизила образование плоских пятен и вылетов шин. Автомобильным инженерам не потребовалось много времени, чтобы понять, что система может быть полезна и для автомобилей.

Первым дорожным автомобилем, оснащенным ABS, был Jensen FF 1966 года выпуска. FF был первым серийным спортивным автомобилем с полным приводом, который также использовал антиблокировочную систему Maxaret для улучшения тормозного пути.Однако гидравлическая система не совсем подходила для использования в транспортных средствах, а FF был слишком громоздким и дорогим, чтобы иметь успех в продажах.

• Что такое система стабилизации ESP?

С появлением более совершенной электроники в 1970-х и 1980-х годах ABS была усовершенствована такими фирмами, как Chrysler, General Motors и Bosch, в то время как Ford Scorpio 1985 года стал первым автомобилем, оснащенным ABS в стандартной комплектации.

• Самые безопасные автомобили в продаже

С тех пор фирмы разработали АБС для мотоциклов, а законодательство ЕС, принятое в 2004 году, означает, что каждый новый автомобиль, продаваемый в Европе, должен иметь АБС в стандартной комплектации.

Как работают тормоза с АБС?

ABS — это электронная система управления тормозом, которая в принципе работает так же, как торможение с частотой вращения педалей, только намного эффективнее. Эта передовая техника вождения полезна на автомобилях, не оборудованных АБС, поскольку водитель нажимает педаль тормоза, чтобы восстановить управляемость, одновременно обеспечивая максимальное торможение.

Система ABS использует датчики для определения того, когда одно колесо вращается с другой скоростью, чем другие. Если датчик регистрирует, что колесо вращается медленнее при торможении, это означает, что колесо блокируется или вот-вот заблокируется.Затем электроника снижает тормозное давление, активируя предохранительный клапан, до тех пор, пока оно не сравняется с другими колесами.

Если колесо снова начинает блокироваться, процесс повторяется так же, как нажатие на педаль тормоза, хотя электроника достаточно чувствительна, чтобы это можно было повторять много раз в секунду, тогда как торможение каденсом водителем действительно может повторяться один или два раза в секунду. Вы можете определить, работает ли система ABS вашего автомобиля, если сильно затормозите и почувствуете дрожь педали тормоза под правой ногой.

Современные системы АБС используют модуль четырехканального контроллера, который имеет отдельные датчики и предохранительные клапаны на всех четырех колесах — более старые варианты, которые имеют один, два или три канала, будут иметь датчики на передней или задней оси, в зависимости от расположения транспортное средство.

• Что такое AEB?

Преимущества ABS

Улучшенное торможение, обеспечиваемое ABS, не вызывает сомнений. Испытания показали, что автомобиль с системой торможения с АБС на асфальте остановится на гораздо более коротком расстоянии, чем идентичный автомобиль без АБС, даже если этим автомобилем управляет кто-то, имеющий опыт торможения с каденсом.

Еще одним преимуществом ABS является то, что рулевое управление автомобиля будет работать при максимальном тормозном давлении. В автомобиле с заблокированными колесами движение вперед преодолевает сцепление шин и любую примененную блокировку рулевого управления. Но поскольку колеса автомобиля с АБС по-прежнему будут вращаться, автомобиль будет следовать направлению управляемых колес.

Проблемы с АБС

Если вы едете по рыхлым дорогам, АБС может повлиять на то, насколько легко вы сможете остановить машину.На рыхлой грязи, грязи или снегу или на любых поверхностях с плохим сцеплением функция антиблокировки может сбиться, а постоянное отпускание, которое задействует электроника, может фактически увеличить тормозной путь.

• Как использовать тормоза с АБС

На рыхлых поверхностях заблокированное колесо более эффективно останавливается, потому что оно «вонзается», помогая остановить машину. Вот почему многие внедорожники имеют специальный внедорожный режим, который снижает эффективность АБС или полностью отключает ее, чтобы улучшить сцепление с дорогой на низких скоростях.

Если система ABS вашего автомобиля неисправна, на приборной панели загорится оранжевый индикатор. Общие проблемы с АБС включают поврежденные датчики и заблокированные выпускные клапаны, хотя в целом большинство автомобилей с АБС будут надежными. Если у вас действительно есть проблемы с АБС, то в целях безопасности лучше всего сдать машину на проверку в гараж или у механика, чтобы починить или отремонтировать ее.

Каков ваш опыт работы с ABS? Это когда-нибудь спасало вас от несчастного случая? Дайте нам знать в комментариях ниже…

Что делать, если загорается сигнальная лампа ABS

Антиблокировочная тормозная система, более известная как система ABS, гарантирует, что ваши шины продолжают прилипать к дороге во время торможения. Если ваши шины потеряют контакт с дорогой, ваш автомобиль может буксовать, что, как вы могли догадаться, плохо.

Принято считать, что ABS помогает тормозить путь, но это не всегда так. Основная функция системы ABS — предотвратить блокировку колес вашего автомобиля, особенно при движении в сложных условиях, что может вызвать занос.

С учетом сказанного, давайте расскажем вам о некоторых других причудах индикатора ABS, прежде чем мы перейдем к обсуждению некоторых из более сложных проблем.

Антиблокировочная тормозная система существует уже некоторое время

Антиблокировочная система тормозов используется с первых дней автомобилестроения, а первые настоящие системы ABS появились еще в 1920-х годах. Однако только почти 60 лет спустя это станет более обычным явлением.

По мере того, как автомобильное регулирование начало догонять технологии в 80-х и начале 90-х годов, антиблокировочные тормозные системы стали более распространенными в рамках инициативы по производству более безопасных и более отзывчивых автомобилей.

Хотя сегодня вождение автомобиля в высшей степени безопасно, этого не было в то время, когда были впервые изобретены системы АБС.

Противоскользящее или антиблокировочное торможение впервые стало обычным явлением для легковых и грузовых автомобилей в начале 1980-х и 1990-х годов как позитивный шаг к повышению безопасности и управляемости автомобиля при резком торможении на скользкой дороге.

Как работает система АБС?

Хотя ABS кажется сложной, на самом деле она довольно проста в использовании. Если вы столкнулись с заносом при торможении, модуль управления ABS определяет замедление или паузу в вращении колес, регулируя торможение, чтобы помочь вам избежать неприятностей. При обычном заносе рулевое управление теряется, и транспортное средство продолжает движение в направлении заноса. Затем антиблокировочная система тормозов подает импульс на тормоза, что приводит к улучшенному контролю над заносом.

Типичная АБС состоит из четырех колесных датчиков (иногда двух или трех), электронного блока управления антиблокировочной системой и блока гидравлического управления. В нормальных условиях эта система применяет гидравлическое давление в главном цилиндре ко всем четырем тормозам и импульсное давление к каждому тормозу при обнаружении заноса.

Короткое мигание индикатора ABS при запуске автомобиля — это нормально

Ваша система ABS выполняет самопроверку при каждом запуске двигателя.После запуска двигателя на приборной панели должен кратковременно мигать индикатор ABS. Это нормально и показывает, что система АБС проверяет себя должным образом.

Опять же, это нормально, когда сигнальная лампа ABS загорается и гаснет таким образом, и обычно она длится около 2-4 секунд, в зависимости от вашего автомобиля. Проблема возникает, когда лампа ABS горит дольше этого времени.

В зависимости от имеющейся у вас машины вы также можете получить:

• Стук при проверке АБС.Это звук включения и выключения вашей системы ABS.
• Пульсация педали тормоза — реакция на включение и выключение вашей системы ABS.
• У вас все еще должно быть нормальное управление торможением, если ваша система ABS отключена или отключена.

Это ненормально, если у вас загорается свет АБС во время вождения

Это когда во время нормального вождения загорается индикатор ABS, это должно вас беспокоить. Это означает, что система ABS не работает должным образом.

Тормоза должны работать нормально, но система АБС может не сработать, если вам нужно сделать экстренную остановку. В идеале вам нужно, чтобы механик как можно скорее осмотрел вашу машину с помощью считывающего устройства OBD-II, чтобы диагностировать любые проблемы.

Осторожное вождение безопасно с включенным индикатором ABS. Но взгляни на это как можно скорее.

Вы все еще можете водить машину с включенной лампой ABS, потому что это не влияет на нормальное торможение. Однако мы не рекомендуем вам это делать, потому что ваша система ABS помогает контролировать остановку, и ездить без нее может быть опасно.Когда что-то идет не так, вы хотите знать, как будет работать ваш автомобиль. Если ваша система ABS не работает должным образом, ваш автомобиль может не справиться с управлением при резком торможении.

Мы рекомендуем вам проверить свою лампу ABS, как только она загорится.

Есть несколько причин, по которым ваш свет ABS может загореться

Если у вас нет под рукой считывающего устройства OBD-II, вы можете быть достаточно уверены, что индикатор ABS загорается при одном из следующих условий.

Конечно, мы рекомендуем отвезти машину к лицензированному механику для прохождения конкретной диагностики, но это может послужить хорошей отправной точкой.

1: неисправный модуль АБС

Сам модуль АБС тоже может выйти из строя. Обычно это связано с проводкой. Обычно случается, что один (или несколько) проводов выходит из строя из-за коррозии. Это приводит к задержкам связи (или отсутствию связи) между датчиком скорости вращения колеса и модулем АБС.

В лучшем случае, ваш автомобиль будет нуждаться в небольшом ремонте электропроводки. В худшем случае secnairo вам понадобится полная замена модуля ABS, что может оказаться дорогостоящим.

Признаки неисправного модуля АБС:

• Тормоза со временем становятся менее отзывчивыми. Сначала он начинается медленно, но со временем будет ухудшаться до такой степени, что тормоза могут вообще не работать. Когда перестают работать тормоза, обычно модуль полностью сломан.
• Тормозные колодки со временем становится труднее нажимать.
• Тормоза могут заблокироваться даже при нормальном движении. Если вы столкнулись с этим, немедленно обратитесь к механику.
• Случайные щелчки тормозов при остановке или накачивание тормозов при остановке.

2: низкий уровень тормозной жидкости

Ваш модуль ABS использует гидравлическую тормозную жидкость, которая проходит через цилиндр, чтобы заставить ваши тормоза работать. Без этой тормозной жидкости, заполняющей тормозной бачок, случаются неприятности.

При низком уровне жидкости может загореться индикатор ABS. Это может быть вызвано негерметичностью резервуара для жидкости, негерметичным уплотнением или воздухом в системе. Это также может быть вызвано изношенными тормозами, о которых мы поговорим чуть позже.

Без жидкости в системе ваш модуль ABS не сможет равномерно сбалансировать тормозное давление на каждое колесо, что может вызвать занос и другие проблемы.

Признаки низкого уровня тормозной жидкости:

• Педаль тормоза менее отзывчива, чем обычно.Вы можете заметить, что тормозить труднее.
• Тормоза шумные. Вы можете услышать царапающий звук или скрежет, похожий на изношенные тормозные колодки.

3: Неисправный датчик скорости

Задача датчика скорости вращения колеса — записывать фактическую скорость колес вашего автомобиля и затем сообщать эту скорость обратно в электрический блок управления (ЭБУ). ЭБУ помогает управлять несколькими системами в вашем автомобиле, включая систему ABS.

Когда ЭБУ определяет, что одно колесо движется медленнее, чем другие, он выпускает тормозную жидкость, позволяя этому колесу двигаться с той же скоростью, что и другие колеса, что помогает вашему автомобилю продолжать сцепление с дорогой.

Однако, если датчик скорости не работает, ЭБУ не сможет получить эти данные, и в результате загорится индикатор АБС.

Поскольку датчик скорости обычно расположен близко к колесам (поскольку этот датчик скорости отличается от датчика в трансмиссии), он может быть поврежден из-за сильного нагрева тормозов. Также возможно повреждение датчика мусором или металлической стружкой от тормозов.

Признаки неисправности датчика скорости:

• Лампа контроля тяги горит, даже если вы ее не включали.
• Автомобиль останавливается дольше, даже если индикатор АБС не горит.
• Автомобиль теряет сцепление с дорогой при резком торможении.

4: Неисправен гидравлический насос / не отвечает клапан

Система ABS регулирует давление тормозной жидкости с помощью гидравлического насоса. Сам насос подает тормозную жидкость через цилиндр, чтобы управлять тормозами при нормальном торможении.

Затем система ABS может снизить тормозное давление на отдельные колеса на основе показаний скорости, которые модуль ABS получает от датчика скорости.

В идеальном мире все работает безупречно. Однако, если гидравлический насос не работает должным образом или если гидравлический клапан поврежден, все это может быть очень быстро взорвано.

Износ насоса с течением времени является нормальным явлением, и это может быть вызвано грязью или металлической стружкой в ​​тормозной жидкости. Это можно легко предотвратить, если проверять тормозную жидкость каждый раз, когда вы тормозите.

Признаки неисправности гидравлического насоса / неработающего клапана:

• Низкая эффективность торможения.Медленно прекращается, и со временем становится только хуже.
• Когда главный цилиндр начинает выходить из строя, иногда тормоза в одну секунду чувствуют себя нормально, а в следующую секунду тормозное усилие теряется. Если жидкость протекает через уплотнения внутри цилиндра, педаль может на мгновение почувствовать себя твердой, но не будет удерживаться устойчиво; он станет губчатым и продолжит опускаться на пол.
• Если вы заметили, что тормозная жидкость течет из задней части цилиндра в брандмауэр или усилитель тормозов, или видите, как она протекает через брандмауэр внутри автомобиля, определенно пора заменить главный цилиндр.Если он протекает, в конечном итоге в нем кончится жидкость, и вы останетесь без тормозов как минимум наполовину. Кроме того, он пропускает воздух в систему, из-за чего тормоза кажутся мягкими. Иногда педаль становится твердой, если вы нажимаете ее пару раз, но обычно этого не хватает более чем на несколько секунд.

5: Перегорел предохранитель

Как и все электрические компоненты вашего автомобиля, АБС имеет собственный предохранитель. И, как иногда случаются предохранители, они выходят из строя. Учитывая, насколько легко предохранитель перегорит, стоит проверить блок предохранителей, прежде чем делать что-либо еще.

Признаки перегоревшего предохранителя:

• Индикатор ABS внезапно загорается без каких-либо других симптомов, перечисленных здесь.

Для ясности: изношенные тормоза могут стать причиной включения лампы АБС, но это не то, о чем вы думаете

Тормоза и АБС — не одно и то же, хотя они работают вместе. Ваша система ABS имеет собственный электрический блок управления, который отделен от вашей тормозной системы, хотя ABS и тормоза работают вместе.

Примерно в 90% случаев свет АБС не вызван изношенными тормозными колодками. Ваши тормозные колодки не имеют никакого отношения к тому, будет ли работать ваша система ABS. Помните, что все, что делает АБС, это контролирует давление на тормоза. Он может контролировать давление даже при изношенных тормозах.

Конечно, системе ABS будет сложнее контролировать скорость вращения колес с изношенными тормозами, что подводит меня к следующему пункту. Если вы оставите изношенные тормоза включенными на некоторое время и продолжите агрессивное торможение, изношенные тормоза МОГУТ привести к одновременному износу вашей системы ABS.

Это может произойти двумя способами.

Самый распространенный — это металлическая стружка от изношенных тормозных колодок, которая может вызвать повреждение. Металлическая стружка может повредить датчики скорости, проводку и т. Д. Тепло от металла к металлу на изношенных тормозных колодках колеса также может привести к повреждению датчика скорости.

Другой способ, которым это может произойти, — это из-за износа тормозных колодок, истощающего вашу тормозную жидкость. Когда ваши тормозные колодки изношены, поршень суппорта вынужден перемещаться дальше к тормозным колодкам, от корпуса.Для этого требуется больше тормозной жидкости, чтобы пройти дальше вниз, и со временем она может истощиться.

Как вы могли догадаться, низкий уровень жидкости может привести к включению лампы ABS.

Итак, опять же, хотя изношенные тормоза могут не вызывать непосредственного включения индикатора ABS, если вы достаточно долго игнорируете изношенные тормоза, вполне возможно, что они вызовут включение индикатора ABS.

Стоимость устранения проблемы с освещением из АБС-пластика сильно различается

Стоимость ремонта вашей лампы ABS будет зависеть от того, какая у вас проблема.

Вместо того, чтобы давать вам общую оценку, я собираюсь назвать приблизительную стоимость ремонта 5 основных проблем с АБС, о которых я упоминал выше. Звучит справедливо для вас?

Проблема с АБС	Стоимость исправления	Насколько распространена эта проблема?
Перегорел предохранитель	~ 20 $	Обычный
Плохой модуль АБС	$ 200- $ 550	Необычный
Плохой	905 300 905 Гидравлический насос / замерзший клапан	Датчик скорости Fauly	100–200 долларов за штуку	Обычный
Низкий уровень тормозной жидкости	~ 50 долларов	Необычный

В зависимости от того, что пойдет не так, вы можете искать где угодно от 20 долларов или около того, вплоть до 1000 долларов США, если сразу выйдет из строя несколько деталей.

За 20 лет работы механиком я могу сказать вам, что средний ремонт АБС не всегда стоит более 500 долларов, поэтому, если вы получаете оценку выше этой, вы можете задать несколько вопросов.

Сброс лампы ABS без сканирующего прибора возможен, но это головная боль Вы действительно хотите получить считыватель OBD-II. Это помогает.

Можно сбросить световой сигнал АБС без использования сканирующего прибора. Однако это заноза в заднице.Вам действительно лучше потратить 20 долларов на покупку считывателя OBD-II. Существует так много различий между тем, как сбросить свет на каждой машине. Фактически, этот процесс может даже отличаться в зависимости от года выпуска одного и того же автомобиля.

Чтобы сделать это вручную, вам потребуется перемычка с предохранителем или служебный разъем. Для сброса выполните следующие шаги:

1. Найдите DLC на своем автомобиле. Если вы не знаете, где его найти, быстрый поиск в Интернете поможет.
2. Подключите два предохранителя к DLC. Включите зажигание, но не запускайте двигатель. Вы увидите, что индикатор ABS мигает.
3. Нажмите на педаль тормоза до щелчка. Как можно быстрее нажмите на него 8 раз.
4. В случае успеха индикатор ABS перестанет мигать, снова загорится, а затем мигнет примерно 4 раза.

Серьезно, просто потратьте 20 долларов и купите считыватель OBD-II. Это проще, чем пытаться сбросить свет вручную. Это технология Plug and Play, которая настолько проста, насколько это возможно.Если моя 89-летняя бабушка может им пользоваться, вы тоже можете им пользоваться.

И стоит перезагрузить свет, потому что ваш автомобиль не прошел техосмотр с ним на

Система ABS — это система безопасности, и если ваш автомобиль проходит проверку на безопасность, она не пройдет, если горит индикатор ABS.

Так что исправь.

Однако не во всех штатах есть инспекции по безопасности. В некоторых штатах проводятся только проверки VIN и выбросов, и ваш автомобиль не потерпит неудачу, если у вас горит индикатор ABS, потому что индикатор ABS не имеет отношения к этим системам.Для получения дополнительной информации об инспекциях в вашем штате ознакомьтесь с этой статьей.

Не хотите платить руку и ногу за ремонт АБС? Защититесь с помощью Protect My Car

Ремонт неисправного модуля ABS или замерзшего гидравлического насоса ABS может стоить вам до 500 долларов, но с контрактом на обслуживание автомобиля от Protect My Car ваш ремонт покрывается.

Контракт на обслуживание автомобиля покрывает стоимость многих капитальных ремонтов вашего автомобиля, включая ремонт модуля АБС и гидравлического насоса АБС.Это похоже на страхование, но вместо того, чтобы платить за ремонт вашего автомобиля, если вы попали в аварию, договор о сервисном обслуживании оплачивает ремонт, когда ваша машина выходит из строя.

Контракт на обслуживание автомобиля от Protect My Car оплачивает капитальный ремонт вашему:

• Двигатель
• Трансмиссия
• Кондиционер и обогрев
• Рулевое управление
• Электрооборудование
• Подвеска
• Технологии
• ..и многое другое!

Еще лучше, вы платите только франшизу в размере 100 долларов, а мы оплачиваем остальное! Это так просто.Когда ваш автомобиль выходит из строя, вы отвозите его к механику по вашему выбору, а затем звоните нам.

Мы оплачиваем ремонт, и вы можете уехать, не заплатив тысячи счетов за ремонт.

Это так просто.

Если вы устали оплачивать капитальный ремонт, присоединяйтесь к тысячам трудолюбивых американцев, таких же как вы, которые отказываются платить дорогие счета за ремонт автомобилей, вместе с Protect My Car.

Просто нажмите кнопку ниже и заполните форму, чтобы узнать, соответствуете ли вы требованиям.

Вождение с АБС — SafetyServe

Просмотреть все статьи NSC

АБС для четырех колес — безопасная и эффективная тормозная система при правильном использовании. Он предлагает важное преимущество в безопасности, предотвращая блокировку колес при экстренном торможении, позволяя водителям сохранять контроль над рулевым управлением и управлять транспортными средствами более эффективно. Чтобы в полной мере воспользоваться преимуществами максимальной безопасности, водители должны научиться правильно использовать свои антиблокировочные тормозные системы.Совет национальной безопасности разделяет следующие рекомендации.

Do
… держите ногу на тормозе. Во время рулевого управления удерживайте устойчивое и постоянное давление на тормоз, чтобы система ABS на всех колесах работала должным образом. Избегайте накачивания тормоза, даже если педаль тормоза пульсирует. Однако в легких грузовиках, оборудованных антиблокировочной тормозной системой задних колес, передние колеса могут блокироваться так же, как и обычные тормоза. Если это произойдет, водитель должен ослабить педаль тормоза, нажав на педаль тормоза ровно настолько, чтобы позволить передним колесам снова катиться, чтобы вы могли управлять автомобилем.

… оставьте достаточное расстояние для остановки. При движении в хороших условиях следуйте за автомобилем на три секунды или более. Если условия опасные, дайте больше времени.

… попрактиковаться в вождении с АБС. Привыкайте к пульсации, возникающей в педали тормоза при срабатывании АБС. Пустые автостоянки или другие открытые площадки — отличные места для отработки аварийных остановок.

… дополнительные инструкции по вождению с антиблокировочной тормозной системой см. В руководстве по эксплуатации автомобиля.

… знаю разницу между АБС для четырех и задних колес. Четырехколесная АБС обычно используется в легковых автомобилях и предназначена для сохранения управляемости в ситуациях экстренного торможения. АБС на задних колесах, применяемая исключительно в легких грузовиках, предназначена для поддержания курсовой устойчивости и предотвращения заноса автомобиля вбок.

Не
… управляйте автомобилем с ABS более агрессивно, чем транспортным средством без ABS. Быстрое движение по поворотам, резкая смена полосы движения или выполнение других агрессивных маневров рулевого управления неприемлемо и не безопасно для любого транспортного средства.

… качать тормоза. В четырехколесных автомобилях, оборудованных АБС, накачка тормоза включает и выключает систему. ABS автоматически накачивает тормоза с гораздо большей скоростью и позволяет лучше контролировать рулевое управление.

… забываю рулить. Четырехколесная АБС позволяет водителям управлять автомобилем в ситуациях экстренного торможения, но сама система не управляет.

… возникнет тревога из-за механических шумов и / или небольшой пульсации педали при включении тормоза в автомобиле, оборудованном АБС. Эти условия являются нормальными и позволяют водителю знать, что АБС работает.

Советы по вождению с АБС
Всегда «тормози и рули» при использовании антиблокировочной тормозной системы всех четырех колес. С ABS все, что вам нужно делать, это «тормозить и рулить». При использовании четырехколесной системы ABS нажмите педаль тормоза при обычном рулевом управлении и твердо держите ногу на педали тормоза, пока автомобиль не остановится полностью. Не убирайте ногу с педали тормоза и не нажимайте на педаль тормоза, потому что это приведет к отключению антиблокировочной системы.

Помните, что вы можете управлять автомобилем при торможении с помощью антиблокировочной тормозной системы всех колес.Держитесь подальше от опасностей, твердо удерживая ногу на педали тормоза. Помните, что ваш автомобиль не будет поворачивать на скользкой дороге так быстро, как на сухом асфальте.

Управляйте безопасно, потому что ваши антиблокировочные тормоза настолько хороши, насколько хорош водитель, использующий их. Антиблокировочная система тормозов не может компенсировать более быстрое, агрессивное движение или сохранение небезопасного следования дистанциям. Они не могут гарантировать выход из пробуксовки или заноса до экстренного торможения. Избегайте резких маневров рулевого управления при включенной антиблокировочной тормозной системе.

Ожидайте шума и вибрации педали тормоза при использовании антиблокировочной системы тормозов. Эти ощущения говорят о том, что система ABS работает правильно.

Антиблокировочная тормозная система может останавливаться быстрее, чем обычные тормоза, на мокрой асфальтированной поверхности, а также на обледенелых или покрытых снегом дорогах. Тормозной путь может быть больше на рыхлом гравии или свежевыпавшем снегу, хотя водители не испытывают блокировки колес, обычно связанной с обычным резким торможением. Таким образом, у водителей по-прежнему будет возможность объезжать объекты перед ними, например другую машину.

Знайте, что существует разница между АБС для четырех и задних колес. Четырехколесная АБС предотвращает блокировку всех четырех колес, давая водителю улучшенный контроль над рулевым управлением. Водители четырехколесных автомобилей с АБС должны резко нажать на тормоз в ситуации аварийной остановки и держать ногу на педали.

В легких грузовиках, оборудованных АБС на задних колесах, передние колеса могут заблокироваться так же, как и при использовании обычных тормозов.
