Зарядное устройство для автомобильного аккумулятора из блока питания компьютера.

Здравствуйте, дорогие дамы и уважаемые господа!

   На этой странице я вкратце расскажу Вам о том, как своими руками переделать блок питания персонального компьютера в зарядное устройство для автомобильных (и не только) аккумуляторов.

   Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойством: максимальное напряжение, подводимое к аккумулятору — не более 14.4В, максимальный зарядный ток — определяется возможностями самого устройства. Именно такой способ зарядки реализуется на борту автомобиля (от генератора) в штатном режиме работы электросистемы автомобиля.

   Однако, в отличие от материалов из этой статьи, мною была избрана концепция максимальной простоты доработок без использования самодельных печатных плат, транзисторов и прочих «наворотов».

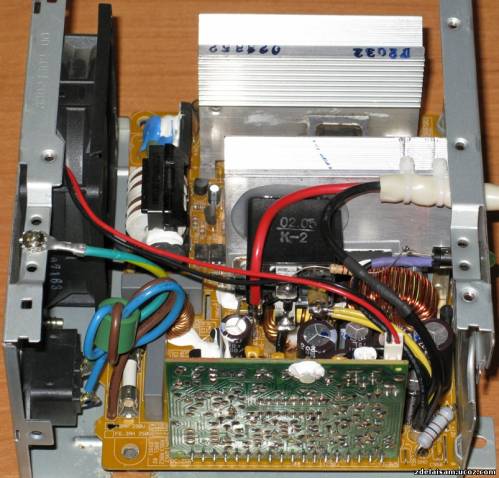

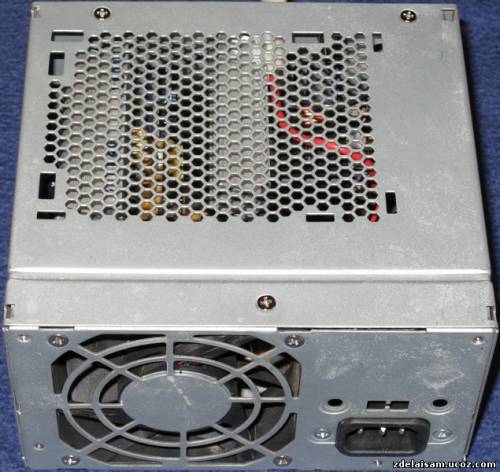

   Блок питания для переделки подарил мне друг, сам он его нашел где-то у себя на работе. Из надписи на этикетке можно было разобрать, что полная мощность данного блока питания составляет 230Вт, но по каналу 12В можно потреблять ток не более 8А. Вскрыв этот блок питания я обнаружил, что в нем нет микросхемы с цифрами «494» (как то было описано в предлагаемой выше статье), а основой его является микросхема UC3843. Однако, эта микросхема включена не по типовой схеме и используется только как генератор импульсов и драйвер силового транзистора с функцией защиты от сверхтоков, а функции регулятора напряжения на выходных каналах блока питания возложены на микросхему TL431, установленную на дополнительной плате:

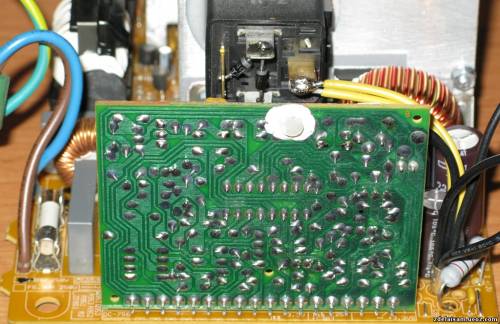

 На этой же дополнительной плате установлен подстроечный резистор, позволяющий отрегулировать выходное напряжение в узком диапазоне.

   Итак, для переделки этого блока питания в зарядное устройство, сперва необходимо убрать все лишнее. Лишним является:

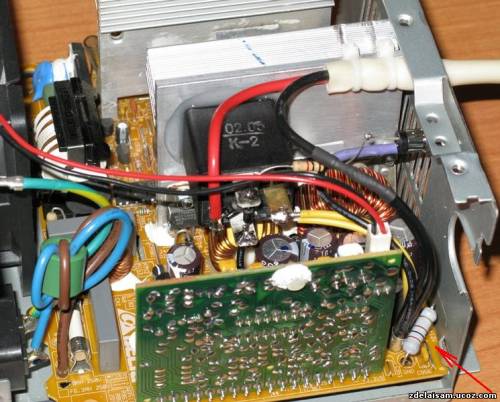

   1. Переключатель 220 / 110В с его проводами. Эти провода просто нужно отпаять от платы. При этом наш блок всегда будет работать от напряжения 220В, что устраняет опасность его сжечь при случайном переключении этого переключателя в положение 110В;

   2. Все выходные провода, за исключением одного пучка черных проводов (в пучке 4 провода) — это 0В или «общий», и одного пучка желтых проводов (в пучке 2 провода) — это «+».

Теперь необходимо сделать так, чтобы наш блок работал всегда, если включен в сеть (по умолчанию он работает только если замкнуть нужные провода в выходном пучке проводов), а также устранить действие защиты по перенапряжению, которая отключает блок, если выходное напряжение станет ВЫШЕ некоторого заданного предела. Сделать это необходимо потому, что нам нужно получить на выходе 14.4В (вместо 12), что воспринимается встроенными защитами блока как перенапряжение и он отключается.

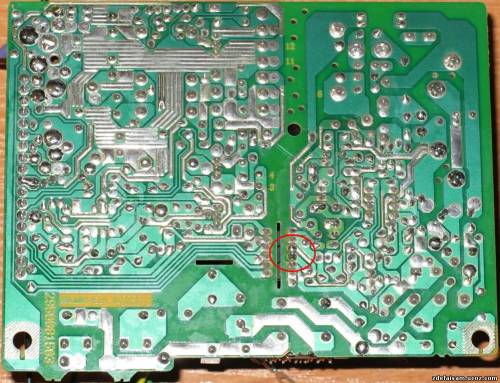

   Как оказалось, и сигнал «включение-отключение», и сигнал действия защиты по перенапряжению проходит через один и тот же оптрон, которых всего три — они связывают выходную (низковольтную) и входную (высоковольтную) части блока питания. Итак, чтобы блок всегда работал и был нечувствителен к перенапряжениям на выходе, необходимо замкнуть контакты нужного оптрона перемычкой из припоя (т. е. состояние этого оптрона будет «всегда включен»):

Теперь блок питания будет работать всегда, когда он подключен к сети и независимо от того, какое напряжение мы сделаем у него на выходе.

   Далее следует установить на выходе блока, там где раньше было 12В, выходное напряжение, равное 14.4В (на холостом ходу). Поскольку только с помощью вращения подстроечного резистора, установленного на дополнительной плате блока питания, не удается установить на выходе 14.4В (он позволяет сделать только что-то где-то около 13В), необходимо заменить резистор, включенный последовательно с подстроечным, на резистор чуть меньшего номинала, а именно 2.7кОм:



 Теперь диапазон настройки выходного напряжения сместился в большую сторону и стало возможным установить на выходе 14.4В.

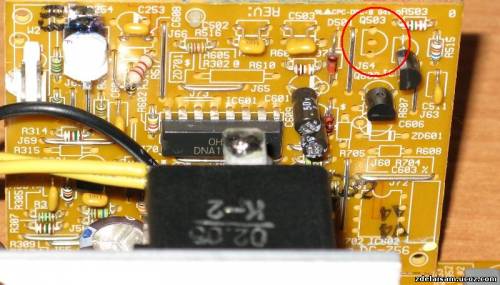

   Затем, необходимо удалить транзистор, находящийся радом с микросхемой TL431. Назначение этого транзистора неизвестно, но включен он так, что имеет возможность препятствовать работе микросхемы TL431, т. е. препятствовать стабилизации выходного напряжения на заданном уровне. Этот транзистор находился вот на этом месте:

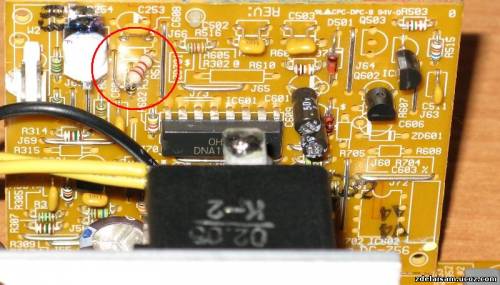

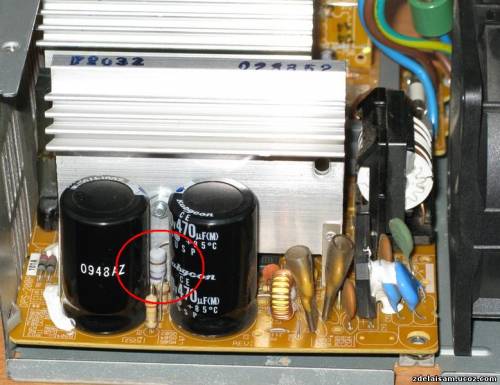

 Далее, чтобы выходное напряжение было более стабильным на холостом ходу, необходимо добавить небольшую нагрузку на выход блока по каналу +12В (который у нас будет +14.4В), и по каналу +5В (который у нас не используется). В качестве нагрузки по каналу +12В (+14.4) применен резистор 200 Ом 2Вт, а по каналу +5В — резистор 68 Ом 0.5Вт (на фото не виден, т. к. находится за дополнительной платой):

Только после установки этих резисторов, следует отрегулировать выходное напряжением на холостом ходу (без нагрузки) на уровне 14.4В.

   Теперь необходимо ограничить выходной ток на допустимом для данного блока питания уровне (т. е. порядка 8А). Достигается это путем увеличения номинала резистора в первичной цепи силового трансформатора, используемого как датчик перегрузки. Для ограничения выходного тока на уровне 8…10А этот резистор необходимо заменить на резистор 0.47Ом 1Вт:



 После такой замены выходной ток не превысит 8…10А даже если мы замкнем накоротко выходные провода.

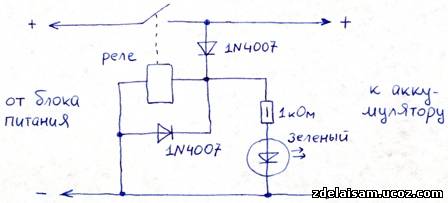

   Наконец, необходимо добавить часть схемы, которая будет защищать блок от подключения аккумулятора обратной полярностью (это единственная «самодельная» часть схемы). Для этого потребуется обычное автомобильное реле на 12В (с четырьмя контактами) и два диода на ток 1А (я использовал диоды 1N4007). Кроме того, для индикации того факта, что аккумулятор подключен и заряжается, потребуется светодиод в корпусе для установки на панель (зеленый) и резистор 1кОм 0.5Вт. Схема должна быть такая:

Работает следующим образом: когда к выходу подключается аккумулятор правильной полярностью, реле срабатывает за счет энергии, оставшейся в аккумуляторе, а после его срабатывания аккумулятор начинает заряжатся от блока питания через замкнутый контакт этого реле, о чем сигнализирует зажженный светодиод. Диод, включенный параллельно катушке реле, нужен для предотвращения перенапряжений на этой катушке при ее отключении, возникающих за счет ЭДС самоиндукции.

   Реле приклеивается к радиатору блока питания с помощью силиконового герметика (силиконового — потому что он остается эластичным после «засыхания» и хорошо выдерживает термические нагрузки, т. е. сжатие-расширение при нагревании-охлаждении), а после «засыхания» герметика на контакты реле монтируются остальные компоненты:

Провода к аккумулятору выбраны гибкие, с сечением 2.5мм2, имеют длину примерно 1 метр и оканчиваются «крокодилами» для подключения к аккумулятору. Для закрепления этих проводов в корпусе прибора использованы две нейлоновые стяжки, продетые в отверстия радиатора (отверстия в радиаторе необходимо предварительно просверлить).

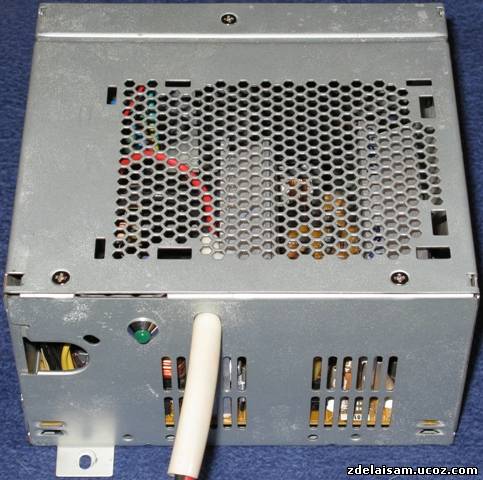

   Вот, собственно, и все:



В заключении, с корпуса блока питания были удалены все этикетки и наклеена самодельная наклейка с новыми характеристиками прибора:

 К недостаткам полученного зарядного устройства следует отнести отсутствие какой-либо индикации степени заряженности аккумулятора, что вносит неясность — заряжен аккумулятор или нет? Однако, на практике установлено, что за сутки (24 часа) обычный автомобильный аккумулятор емкостью 55А·ч успевает полностью зарядится.

   К достоинствам можно отнести то, что с данным зарядным устройством аккумулятор может сколь угодно долго «стоять на зарядке» и ничего страшного при этом не произойдет — аккумулятор будет заряжен, но не «перезарядится» и не испортится.

Зарядное устройство из блока питания компьютера

Наверняка каждому автолюбителю приходилось собирать зарядное устройство для автомобиля своими руками. Существует масса разнообразных подходов, начиная от простых трансформаторных схем, заканчивая импульсными схемами с автоматической регулировкой. Зарядное устройство из блока питания компьютера, как раз занимает золотую середину. Оно получается за копеечную цену, а его параметры отлично справляются с зарядкой автомобильных АКБ. Сегодня мы вам расскажем, как за полчаса можно собрать зарядное устройство из компьютерного блока питания ATX. Поехали!

Зарядное устройство из блока питания компьютера

Для начала необходим рабочий блок питания. Можно брать совсем старый на 200 – 250 Вт, этой мощности хватит с запасом. Учитывая что зарядка должна происходить при напряжении в 13,9 – 14,4 В, то самой главной доделкой в блоке станет поднятие напряжение на линии 12 В до 14,4 В. Подобный метод применялся в статьи: Зарядное устройство из блока питания светодиодных лент.

Внимание! В работающем блоке питания элементы находятся под опасным для жизни напряжением. Не стоит хапаться руками за все подряд.

Первым делом отпаиваем все провода, которые выходили с блока питания. Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного.

Следующие манипуляции будут производиться с режимом работы ШИМ — у нас это микросхема TL494 (есть еще куча блоков питания с ее абсолютными аналогами). Ищем первую ножку микросхемы (самая нижняя левая ножка), дальше просматриваем дорожку с обратной стороны платы.

С первым выводом микросхемы соединены три резистора, нам нужен тот, который соединяется с выводами блока +12 В. На фото этот резистор отмечен красным лаком.

Этот резистор необходимо отпаять с платы и измерить его сопротивление. В нашем случае это 38,5 кОм.

Вместо него необходимо впаять переменный резистор, который предварительно настраиваем на такое же сопротивление 38,5 кОм.

Плавно увеличивая сопротивление переменного резистора, добиваемся значения напряжения на выходе в 14,4 В.

Внимание! Для каждого блока питания номинал этого резистора будет разный, т.к. схемы и детали в блоках разные, но алгоритм изменения напряжение один для всех. При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ. После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора.

В нашем блоке сразу поднять напряжение до

14 В не получилось, не хватило сопротивление переменного резистора, пришлось последовательно с ним добавить еще один постоянный.

Когда напряжение 14,4 В достигнуто, можно смело выпаять переменный резистор и измерить его сопротивление (оно составило 120,8 кОм).

Поле замера резистора необходимо подобрать постоянный резистор с как можно близким сопротивлением.

Мы его составили из двух 100 кОм и 22 кОм.

Тестируем работу.

На этом этапе можно смело закрывать крышку и пользоваться зарядным устройством. Но если есть желание, можно подключить к этому блоку цифровой вольтамперметр, это даст нам возможность контролировать ход зарядки.

Также можно прикрутить ручку для удобной переноски и вырезать отверстие в крышке под цифровой приборчик.

Финальный тест, убеждаемся, что все правильно собрано и хорошо работает.

Внимание! Данное зарядное устройство сохраняет функцию защиты от короткого замыкания и перегрузки. Но не защищает от переплюсовки! Ни в коем случае не допускается подключать к зарядному устройству аккумулятор неправильной полярностью, зарядное мгновенно выйдет из строя.

При переделке блока питания в зарядное устройство желательно иметь под рукой схему. Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX.

Для защиты от переполюсовки существует масса интересных схем. С одной из них можно знакомиться в этой статье.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

Зарядное устройство из компьютерного блока питания

Понадобилась зарядка для аккумулятора автомобиля. Перебрав несколько вариантов, остановился на переделке блока питания компьютера. Переделывать решил по-простому. Зарядное не будет иметь регулировок, нет у меня такой задачи. В принципе можно все сделать за пару часов.

Для самоделки нам понадобится:

— блок питания АТХ;
— провода;
— зажимы типа «крокодил»;
— сетевой выключатель;
— фольгированный стеклотекстолит;
— пластик plexiglas;
— радиокомпоненты;
— инструменты.

О комплектующих.

Переделывать будем блок АТХ. Фирма JNC, модель LC-D300ATX.

Данный блок питания имеет на борту малоизвестную микросхему 2003. По данной микросхеме мало информации. Вроде как это ШИМ контроллер с мультивизором. Будем разбираться по схеме, о схеме далее.
Подключаться к аккумулятору буду при помощи проводов с «крокодилами». У меня уже были распаянные.
В роли сетевого выключателя у меня тумблер ТВ2-1. Выдернул со старого телевизора.
Схема блока питания довольно простая. Блок у нас на 300 Ватт, схема на 250 Ватт. Схема может отличаться номиналами некоторых компонентов.
Сборка.

Нужно удалить все лишние компоненты. Красным отмечено, что нужно выпаять. Желтым отмечен резистор на 13кОм, его заменим на 2.4 кОм. Вместо резистора отмеченного голубым, временно установим переменный резистор на 200 кОм. Переменный резистор, желательно поставить на 100 кОм, но у меня такого не оказалось. Пришлось долго регулировать нужное напряжение.

Главное установить в максимальное сопротивление. Так же имеются зеленые метки, что подключать к ним, расскажу позже.

Выпаиваем лишние компоненты. На схеме все разборчиво. Получается плата вот такая. Временно выпаял силовые диоды. Так же выпаял дроссель групповой стабилизации, его буду перематывать. Коричневой перемычкой замкнуты пятачки от земли и PS-ON, необходимо для запуска.
Нас интересует линия +12 вольт. Ставим на место силовой диод, я взял диод с линии 5 вольт. Диод установил без прокладки. Ножки крепления радиатора не связаны со схемой, что исключает замыкание. Установил дополнительный дроссель, на его месте стояла перемычка. Со старого дросселя групповой стабилизации смотал все обмотки, оставил старую обмотку на 12 вольт. Установил электролитический конденсатор на 1000 мкф, напряжением 35 вольт.
Переменный резистор вынес на проводах за пределы платы.
Теперь нужно изготовить плату — обманку для нашей микросхемы 2003. Обманка состоит из трех стабилизаторов на» 3.3; 5; 12 вольт. Распаял по простой схеме. Два верхних отрезка собраны на TL431, нижний на LM317.
Верхние два отрезка схемы подключаются к нижнему отрезку на 12 В. Платку, сделал по технологии «процарапывания». Делается за минут 30.
На схеме были указаны точки для подключения платы «обманки». Распаиваем согласно со схемой. На схеме отмечено зелеными точками соответственно. Плата «обманка» имеет цвета согласно напряжениям. Получилось что-то подобное.
Переменным резистором устанавливаем на выходе нужное напряжение (забыл сфотографировать). Оставляю стоп кадр. Измеряю, сопротивление резистора получилось около 11.7 кОм. Собираю из двух резисторов на 10 и 1.8 кОм. Напряжение чуть изменилось, но не значительно.
Плату «обманку» прикрутил к радиатору, через втулку и винт М3. Так же на фото слева видно, что я установил обратно нагрузочный резистор R53.
Подключил провода с зажимами «крокодилами». Установил светодиод для индикации включения. Все закрепил термо клеем. Сетевой провод пустил в разрыв через тумблер.
Первоначально не думал ставить пластину на переднюю панель, но прикрутил. Так выглядит приличней. Такое вот гаражное зарядное устройство получилось. Единственное чего нет в данном устройстве, это защиты от КЗ и переполюсовки. Позже возможно добавлю.
Подробная сборка отображена на видео:

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Зарядное устройство для аккумулятора из блока питания ноутбука

В сети неоднократно размещались варианты использования ноутбучного адаптера в качестве зарядного устройства для автомобильного и других аккумуляторов, с помощью автолампы в качестве нагрузочного сопротивления.
Можно, конечно, и так, но гораздо удобней использовав не особо сложную доработку, заряжать аккумы без всяких ламп. Для этого даже не нужно быть продвинутым радиомастером, а достаточно просто уметь пользоваться паяльником и мультиметром.

Нам потребуется:

• собственно блок питания,

• 25-40 ваттный паяльник с тонким жалом,

• переменный резистор 18-22 кОм,

• мультиметр,

• несколько резисторов сопротивлением 10; 1; 2; 3 кОм.,

• тонкий мягкий проводок.

Внимательность и некоторое терпение будут еще не лишними.

Делаем зарядное устройство из блока питания ноутбука

В наше «компьютеризированное» время, мало у кого не завалялся древний, может давно не рабочий, ноутбук. Если не у Вас, так у знакомых. Кстати, чем древнее изделие, тем проще.

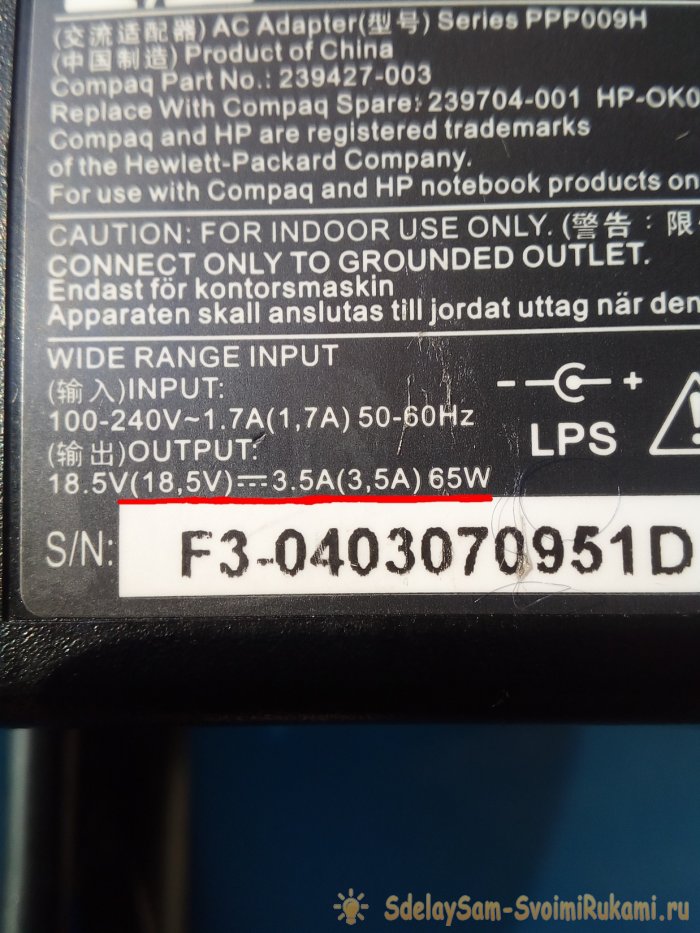

Берем от него блок питания(адаптер) и ищем на нем наклейку или надпись прямо на корпусе. Нам подойдет тот, у которого выходной ток равен 3.5 – 4.5 Амперам.

При помощи плоской отвертки, разбираем корпус по линии склейки.
ОСТОРОЖНО! Корпус склеен весьма крепко. И ломать не стоит, и пораниться от сорвавшейся отвертки – не желательно.

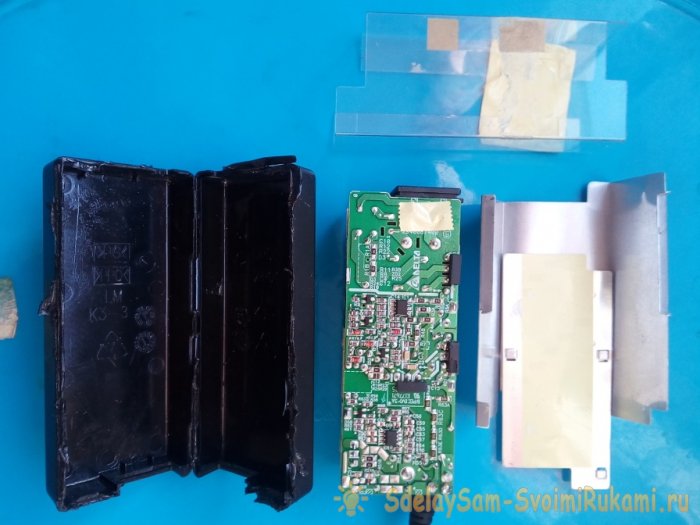

Получится что-то такое:

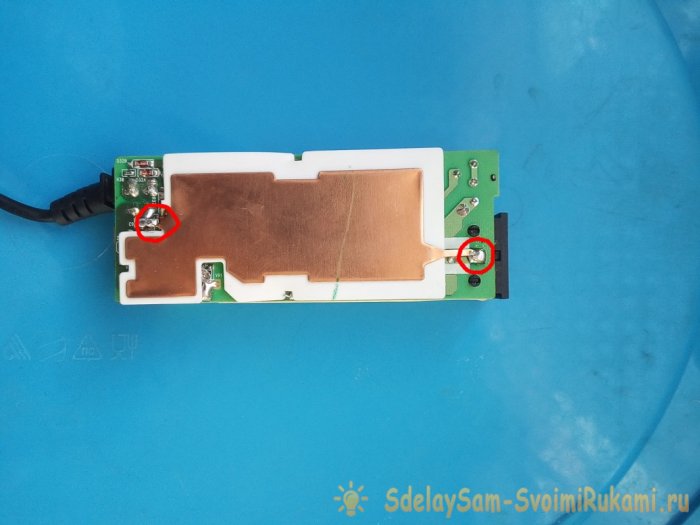

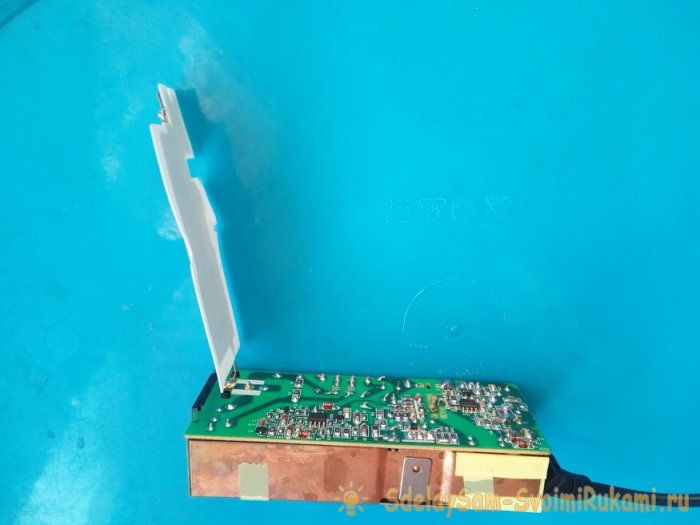

Освобождаем от экрана плату блока питания.

Отпаяв, при необходимости… на данной плате отмечено красным.

Далее, ищем на плате место пайки выходящего провода, он находится с противоположной стороны от сетевого разъема.

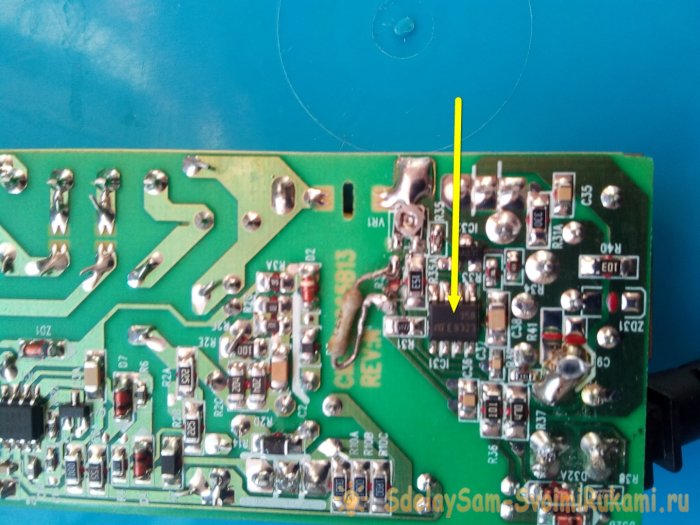

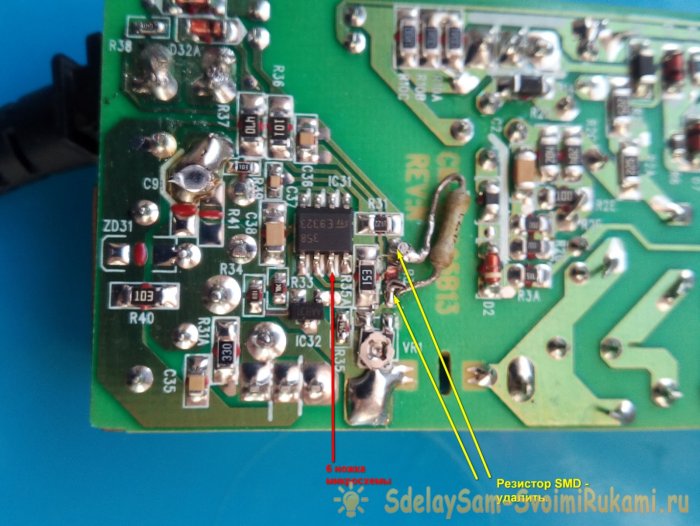

Недалеко от этого места, как правило, находится маленькая «восьминогая» микросхема.

Находим у неё лапку № 6 и внимательно отслеживаем по дорожке до ближайшего smd резистора.

Знать его номинал, в принципе, не обязательно. Он всё равно нам не нужен и будет удален.
Далее, берем переменный резистор, сопротивлением 18-20 кОм.

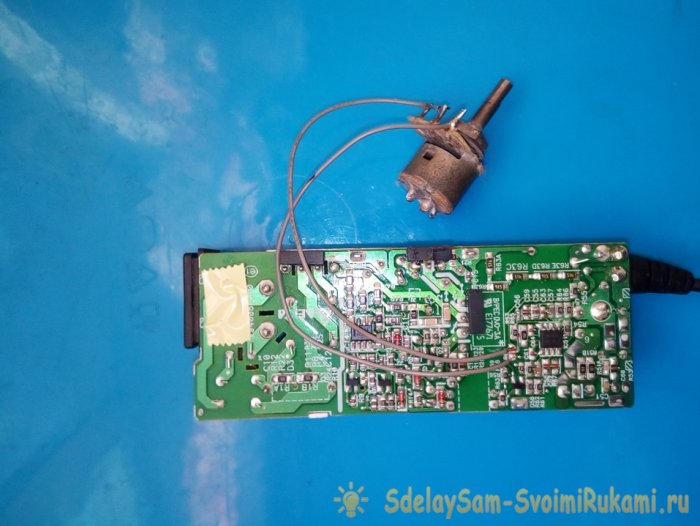

Аккуратно отпаяв smd резистор, на его место паяем при помощи тонкого мягкого проводка, переменный резистор.

Ставим его движок в среднее положение.
После всех этих манипуляций, подключаем сетевой кабель, втыкаем его в розетку, и не забываем об ОСТОРОЖНОСТИ. Всё-таки – рядом 220 Вольт. Дерётся-а… если не уважать его.
Щупы мультиметра, включенного на измерение «постоянки», присоединяем к низковольтному разъему блока, (тот который должен в ноут вставляться).

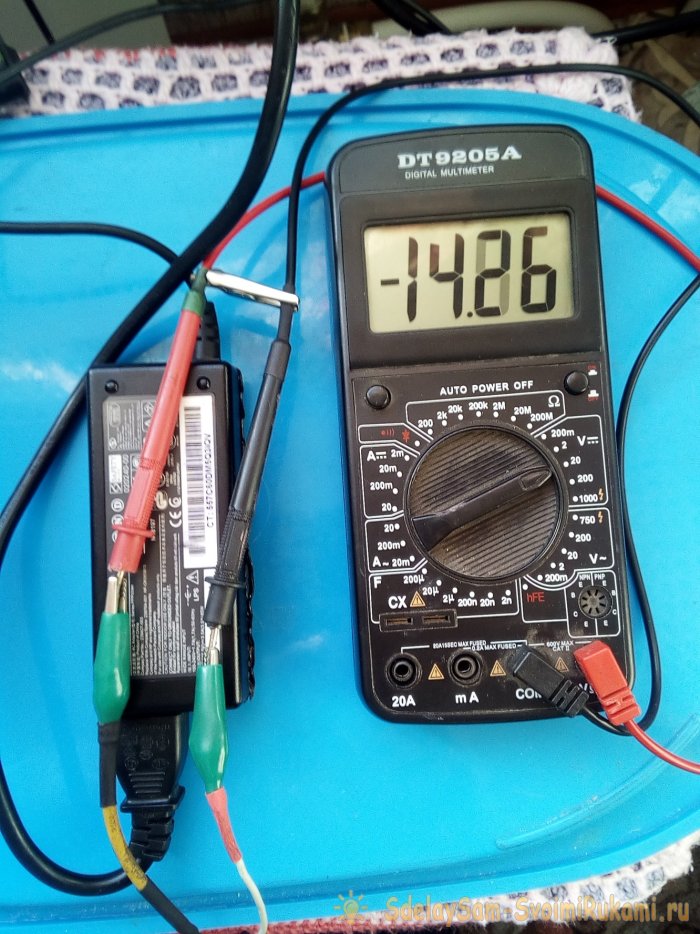

Не торопясь вращаем движок резистора, добиваемся на дисплее мультиметра показаний 14 с небольшим, вольт. Больше движок не трогаем.
Всё выключаем от сети, аккуратно, чтобы не запачкать припоем соседние к месту пайки детали и не сбить установленное положение «переменника», отпаиваем проводки от платы.
Замеряем сопротивление переменного резистора в зафиксированном вами положении.
Для разных блоков оно может быть разным. Из имеющихся у вас резисторов, подбираем соединяя последовательно номинал который показал мультиметр.
На пример – 10+3 или +5 кОм.
Спаянный таким образом резистор, ставим на место так, чтобы не было касания с другими деталями. При необходимости изолируем или выводим проводами за пределы платы.
Ещё раз проверяем напряжение, на предмет качественности пайки.
Если всё нормально – собираем блок, склеив его половинки «китайской соплёй» (термоклеем) или горячим паяльником.
У меня получилось вот так:

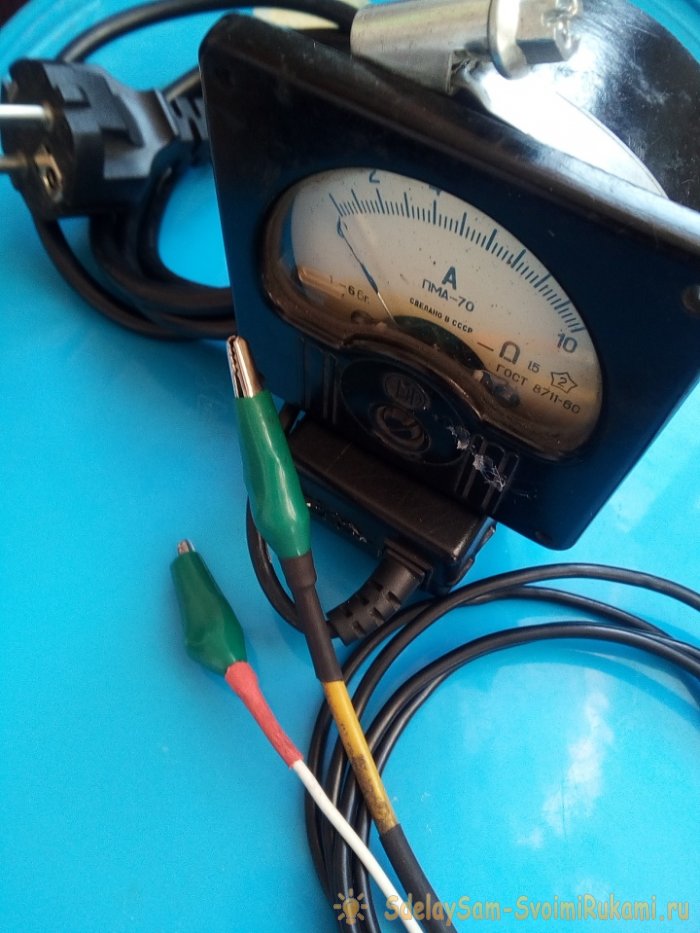

Правда, для лучшего контроля, я ещё установил амперметр (какой был).
Закрепив его на корпусе обычным хомутом.

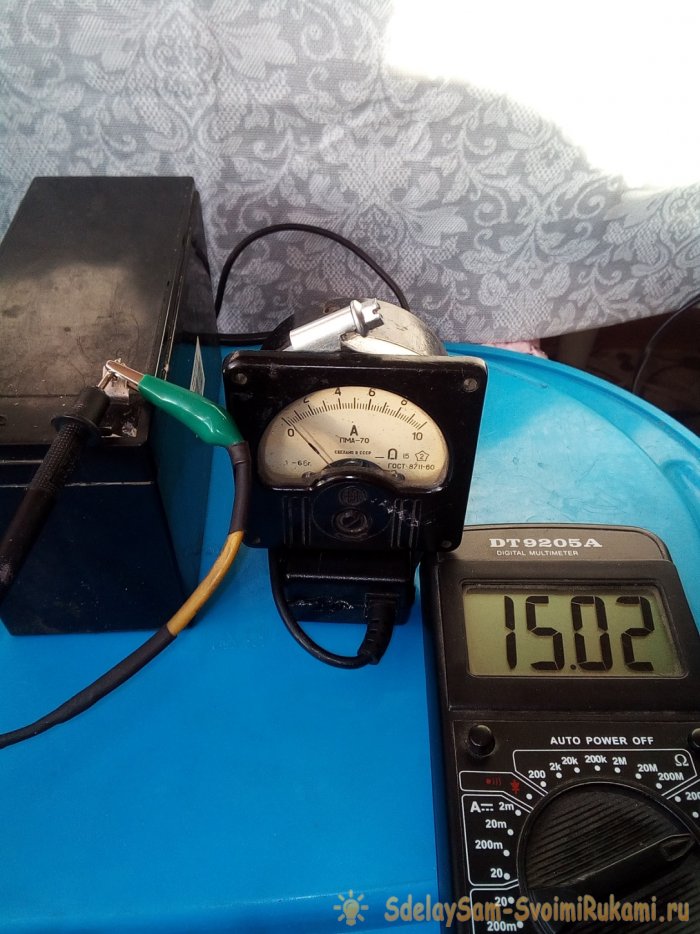

Вот так выглядит процесс зарядки.

Такие напряжение и ампераж, исключительно потому, что аккумулятор, который я использую для паралета, полностью заряжен.
Пробовали подзаряжать батарею с машины. Справляется без проблем.
Почему подзаряжать? Потому, что зарядный ток сильно разряженного аккумулятора, явно будет больше трёх с половиной Ампер, а значит, блок просто уйдет в защиту, как от короткого замыкания, которого он, кстати, не боится.
Надеюсь, информация была полезной.

Автоматическое зарядное устройство из компьютерного блока питания

У кого есть свой автомобиль, тот неоднократно сталкивался с проблемой найти источник для зарядки аккумулятора. Вроде бы и купить его не проблематично, но зачем, если зарядку можно сделать из компьютерного блока питания, который наверняка завалялся у вас дома или у друзей.

Посмотрите видео и, вы узнаете, как можно быстро и просто сделать зарядное из блока питания

Преимущество самодельной зарядки в том, что она очень лёгкая и работает в автоматическом режиме. Может заряжать токами 4 или 5 милиампер. Емкость аккумулятора самая большая – это 75 ампер часов и меньше. Заряжает наше устройство на ура. Устройство полностью работает в автоматическом режиме, есть защита от переплюсовки и есть защита от короткого замыкания.

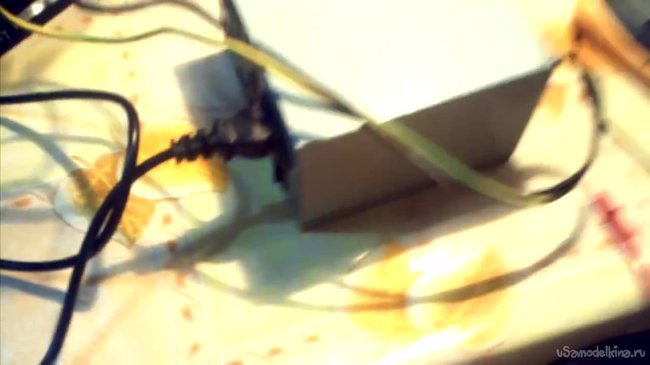

На корпусе нам необходимо сделать выемку для стандартного сетевого провода и обязательно выключатель.

С обратной стороны корпуса у нас идут провода. Провода идут с клеммами или зажимами, чтобы можно было присоединять их к зарядке или аккумулятору.

Также не забываем подключить и вынести на корпус индикатор включения. Если лампочка будет гореть – это значит, что устройство работает и выдает напряжение.

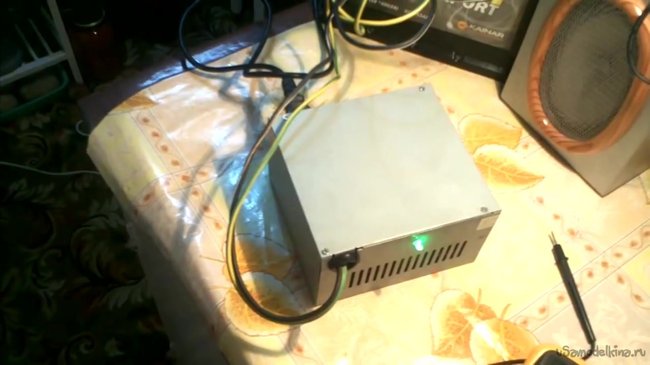

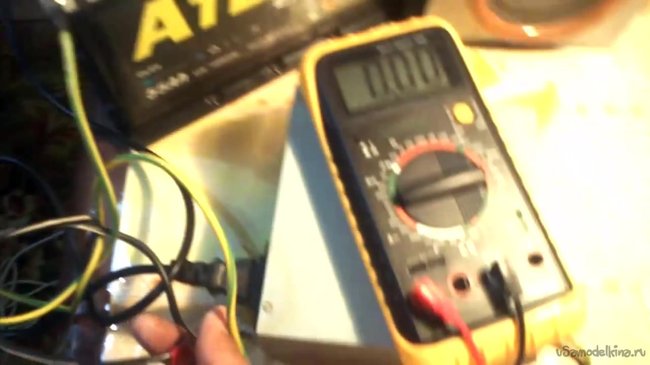

Наше устройство выдает 14 вольт, это можно проверить на специальном приборе, просто подключив к нему наш аккумулятор.

Если вы хотите узнать, сколько дает ампер тока такое устройство, то подсоедините его к аккумулятору и проверьте все на амперметре. Если аккумулятор будет полностью разряженным – вы получите 5 ампер, когда аккумулятор зарядиться у нас будет выходить только 3 амперы.

Переделок в этой зарядке не много, максимум займет 2 часа вашего времени, но только если этот блок питания сделан на микросхеме ТЛ 494.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать зарядное устройство из компьютерного блока питания

Всем привет, вы меня давно просите показать, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора или в лабораторный блок питания.

Ну что ж вооружитесь паяльником поскольку этот день настал, но прежде, чем начнем замечу, что в ходе переделки нужно соблюдать крайнюю осторожность, так как мы будем иметь дело с высоким напряжением.

Во время наладочных работ обязательно убедитесь, что блок питания отключен от сети, также не будет лишним лампочкой разрядить ёмкие электролиты на плате блока питания, либо после отключения подождать несколько минут, пока шунтирующие их резисторы не разрядят ёмкость.Схема по которой мы будем переделывать довольно популярная, она более известная, как «схема от итальянца», актуально для блоков питания формата «at» на базе TL494. Современные блоки питания построены на самых разных микросхемах ШИМ, наиболее часто встречаются блоки питания на базе шим контроллера TL490 или её аналога КА7500 и компаратора LM339.Ранее я никогда не рассказывал о процессе переделки блоков питания, так как считаю, что проще собрать новый блок питания своими руками, чем переделывать компьютерный.

Хотя в сети очень много архивов на эту тему, но все повествуют нас о переделки конкретных блоков питания, универсальных способов нет и не может быть.Мне пришлось изрядно попотеть чтобы заставить блок питания работать как нужно, схема итальянца рабочая (есть в архиве в конце статьи), но чтобы применить её для блоков питания на основе TL494 и компаратора LM339, придётся выкинуть половину схемы, при том очень аккуратно, чтобы случайно не выкинуть то, что необходимо для работы.

Поэтому было решено сделать сверх доступное пособие по переделке блоков питания, всё будет очень наглядно в картинках и в мельчайших подробностях.

Сперва нужно найти блок питания. Подойдут блоки построенные на одной TL494 или более современные с применением компаратора LM339 и шим контроллера TL494.

Для начала замыкаем зеленый провод с любым из черных, этим запустив блок питания, начнёт крутится вентилятор, что свидетельствует о том, что блок рабочий, но лениться не стоит лучше мультиметром проверить напряжение на выходе блока питания.

Как мы знаем это у нас 3,3 вольта, 5 вольт и 12 вольт, если всё нормально вскрываем корпус, вынимаем плату и выпаиваем все провода оставляя только пару черных, пару желтых и зеленый провод. Нужны они для тестов, позже будут заменены или убраны.

Далее, можно также выкинуть диодные сборки на линиях 5 и 3,3 вольта, а конденсатор на шине 12 вольт заменить на 25, а лучше 35 или 50 вольтовый, ёмкость от 1000 до 2.2 тысяч микрофарад.

Очень и очень желательно использовать конденсаторы с низким внутренним сопротивлением.

Теперь займёмся серьезным, смотрим на микросхему TL494, (в моём случае стоит аналог K7500), отпаиваем всё, что идёт к первому выводу микросхемы, это как правило несколько резисторов.

Далее смотрим на выводы 13, 14 и 15 той же микросхемы, скорее всего, все они будут замкнуты друг с другом, нужно разъединить 15 вывод от остальных двух, а точнее от 13-го и 14-го.  Я лично перерезал дорожку, таким образом выводы 1 и 15 у нас уже висят в воздухе, идём дальше.

Ту же самую операцию проводим с выводом 16,освобождая её от остальной обвязки. Далее берём любой резистор сопротивлением 2,2 килоома, протягиваем этот резистор с массы блока питания, (то есть с чёрного провода), к первому выводу микросхемы.

Следующим делом, находим переменный резистор на 20 кОм и подключаем его так, как показано на фото.

По идее у нас готова регулировка напряжения, но ничего пока проверять не нужно.

Далее находим пару резисторов сопротивлением 0,1 оМ мощность каждого резистора 5 ватт, соединяем их параллельно и подключаем одним выводом к массе питания, другой конец резистора подключается к выводу 16 микросхемы TL494, этот резистор у нас будет в качестве датчика тока.

Думаете всё))), нет… сделано только полдела, далее нужно скачать архив, который находиться в конце статьи, там есть печатная плата в программе «sprint layout», которую я сделал специально для вас и подробно подписал.Все точки на этой плате нужно подключить к соответствующим точкам, которые указаны на схеме, вот теперь ребята всё.

Можно радоваться и перейти к тестам, я всё сделал на макете, так как приходилось экспериментировать.

Теперь нужно окультурить всё это дело.  Провода которые идут от самодельной платы желательно взять экранированные и как можно короче, места их соединений желательно и даже обязательно залить смолой или термоклеем. Обрыв провода может стать причиной выхода из строя всей конструкции.

Теперь замыкаем зеленый провод с черным, но перед этим обязательно берём страховочную лампу ватт на 40, 60 и подключаем блок питания в сеть только через эту лампу, иначе при косяках возможен фейерверк.

Запускаем источник питания, регулируем сперва напряжение, убеждаемся, что всё прекрасно и плавно регулируется в диапазоне от полутора до 15 с лишним вольт, можно и больше но данный блок питания будет использован в качестве зарядного устройства для автомобильных аккумуляторов, а там 15 вольт сполна хватит.Гоняем блок питания несколько минут, можно даже с небольшой нагрузкой, если всё нормально убираем страховочную лампу и подключаем на выход блока питания более серьезную нагрузку в моем случае галогенка на 60 ватт.

Введите электронную почту и получайте письма с новыми поделками.

Мультиметр показывает значение тока в цепи и как видим ток также прекрасно регулируется, снять кстати можно более 10 ампер.Осталось только подключить более менее нормальный вольтамперметр например китайский, цифровой, за пару тройку баксов и в добрый путь, подключается следующим образом.

Можно доработать данный блок питания защитой от переполюсовки, но это уже другая история… Спасибо всем за внимание.

Архив к статье; скачать…

Автор; АКА Касьян

Зарядное устройство из компьютерного блока питания

Всем привет, сегодня я расскажу, как из компьютерного блока питания сделать зарядное устройство для автомобильного аккумулятора своими руками. Итак, берем блок питания и снимаем верхнюю крышку или просто разбираем его.На плате ищем микросхему и внимательно смотрим на нее, вернее на её обозначение, если вы обнаружили там микросхему TL494 или KA7500 ( или их аналоги), значит вам очень повезло и мы сможем с легкостью переделать этот блок питания, без всяких дополнительных заморочек. Разбираем блок питания, вытаскиваем плату и отпаиваем от неё все провода, они нам больше не понадобятся.Для нормальной зарядки аккумулятора следует повысить выходное напряжение блока питания, так как 12 вольт для зарядки это мало, нам надо, где-то 14.4 вольта.

Делаем так, берём тестер и с помощью его находим пять вольт, которые подходят к 13, 14 и 15 ноге микросхемы и обрезаем дорожку, этим мы отключаем защиту блока питания от повышения напряжения. И соответственно при включении блока в сеть, он будет у нас сразу включаться. Далее находим на микросхеме 1 ногу, следуя по этой дорожке находим 2 резистора их удаляем, в моём случае это резисторы R2 и R1. На их места впаиваем переменные резисторы. Один регулируемый резистор с ручкой на 33 Ком, а второй под отвёртку на 68 Ком. Тем самым мы добились то, что на выходе мы теперь сможем регулировать напряжение в широком диапазоне.

Должно получиться примерно так как на фото. Далее берем кусок провода, длинной в полтора метра и сечением в 2.5 квадрата очищаем от оболочки.Потом берем два крокодила и припаиваем к ним наши провода. На плюсовой провод, желательно установить предохранитель на 10 ампер.

Теперь находим на плате + 12 вольт и землю, и припаяйте к ним провода.
Далее подключаем тестер к блоку питания.
Установите ручку переменного резистора в левое положение, вторым резистором (который под отвёртку) вращая его установите нижнее значение напряжения 14,4 вольта. Теперь вращая переменный резистор,
мы можем видеть, как поднимается у нас напряжение, а вот ниже 14,4 вольт оно теперь опускаться не будет. На этом настройка блока завершена.

Начинаем сборку блока питания. Прикручиваем плату на место.Для красоты я установил во внутрь светодиодную подсветку. Если вы будете устанавливать, как я светодиодную ленту, то не забудь подпаять, последовательно к ней резистор на 22 Ома, иначе она перегорит. На вентилятор в разрыв любого провода установите также резистор на 22 Ома.

Переменный резистор, я установил на пластину из текстолита и вывел наружу. Нужен для регулировки силы выходного тока за счёт повышения напряжения на выходе, короче, чем больше ёмкость аккумулятора, тем сильнее крутим ручку вправо.
