Простое самодельное автомобильное зарядное устройство из трансформатора от телевизора: схема, фото

Самое простое самодельное зарядное устройство для автомобильного аккумулятора: схема и подробное описание изготовления.

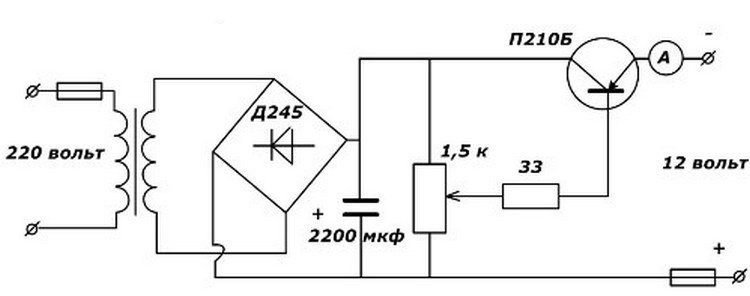

Приветствую! Если у Вас есть старый ламповый телевизор, а точнее трансформатор от него по типу ТС-180-2. То из этого трансформатора можно сделать очень простое зарядное устройство для аккумулятора автомобиля.

У трансформатора ТС-180-2 есть две вторичные обмотки, рассчитанные на напряжение 6.4 В и ток 4.7 А, если их соединить последовательно, то получим выходное напряжение 12.8 В. Этого напряжения достаточно, чтобы подзарядить аккумулятор. На трансформаторе нужно соединить толстым проводом выводы 9 и 9 штрих, а к выводам 10 и 10 штрих, тоже толстыми проводами припаять диодный мост, состоящий из четырех диодов Д242А или других рассчитанных на ток не менее 10 А.

Диоды нужно установить на большие радиаторы. Конструкцию диодного моста можно собрать на стеклотекстолитовой пластине подходящего размера. Первичные обмотки трансформатора тоже необходимо соединить последовательно, перемычку нужно поставить между выводами 1 и 1 штрих, а к выводам 2 и 2 штрих припаять шнур с вилкой для сети 220 В. Желательно в первичную и вторичную цепи установить предохранители, в первичную – 0.5 А, во вторичную 10 А.

Провода, которые вы используете при изготовлении зарядного устройства, должны быть сечением не менее 2.5 мм2. Площадь радиатора для диода, не менее 32 см2 (для каждого). В нашем случае вторичные обмотки рассчитаны на ток 4.7 А, поэтому нельзя чтобы зарядный ток продолжительное время превышал это значение. Напряжение на клеммах аккумулятора во время заряда не должно превышать 14.5 В, особенно если заряжается необслуживаемая батарея.

Чтобы ограничить зарядный ток можно включить последовательно с аккумулятором в разрыв минусового провода 12 вольтовою лампу мощностью от 21 до 60 Вт. Чем меньше мощность лампы, тем меньше будет зарядный ток. Для контроля тока и напряжения необходимо подключить к зарядному устройству амперметр с пределом измерения не менее 10 А, и вольтметр с пределом измерения не менее 15 В. Или можно пробрести мультиметр с пределом измерения тока не менее 10 А и периодически контролировать параметры с его помощью.

Зарядка автомобильного аккумулятора зарядным устройством:

Внимательно подсоединяйте аккумулятор! Не допускается даже кратковременно перепутать при подключении аккумулятора плюс с минусом. Нельзя проверять работоспособность устройства кратковременным замыканием выводов («проверка на искру»).
Зарядное устройство во время подсоединения — отсоединения аккумулятора, должно быть обесточено.

Не пытайтесь этим зарядным устройством на прямую (без лампочки) заряжать глубоко разряженные аккумуляторы, в этом случае зарядный ток может быть очень большим и ваше устройство выйдет из строя. Когда ток уменьшиться, лампочку можно убрать и заряжать дальше, контролируя ток и напряжение.

Ток будет постепенно падать, а напряжение на клеммах аккумулятора – расти. Когда оно достигнет 14,5 вольт – зарядку нужно закончить. Иначе из электролита будет выкипать вода и пластины аккумулятора оголятся, что может привести к потере емкости и преждевременному выходу аккумулятора из строя!

Схема зарядного устройства проверена неоднократно и рекомендуется к изготовлению!

Как сделать зарядное устройство для автомобильного аккумулятора

Эксплуатация автомобилей связана с необходимостью их периодического обслуживания и ремонта. Одним из важнейших компонентов любой машины выступает аккумулятор.

В теории затрачиваемые ресурсы на запуск двигателя должны возобновляться за счёт работы генератора при движении машины или во время функционирования мотора на холостом ходу. Но на практике большинство водителей не проезжают достаточное расстояние, чтобы генератор успел восполнить недостающий заряд.

В итоге приходится пользоваться специальными зарядными устройствами. Их покупка – удовольствие не самое дешёвое. Чтобы выйти из сложившейся ситуации, некоторые автомобилисты самостоятельно мастерят ЗУ. Причём для не которых устройств вовсе необязательно быть дипломированным электриком или профильным специалистом.

Какие требования предъявляют к зарядке

Прежде чем своими руками собрать зарядное устройство для аккумулятора, обычно расположенного под капотом автомобиля, нужно принять во внимание несколько требований, предъявляемых к зарядке источников питания.

Речь идёт о таких моментах:

• зарядное устройство обязано выдавать стабильное напряжение с параметрами 14,4 В;
• девайс должен работать автономно, то есть автовладельцу не требуется сидеть над аппаратом всю ночь, не смыкая глаз;
• ЗУ должно отключаться, если подаваемое напряжение или сила тока превысит установленное нормальное значение;
• необходимо наличие защиты от переполюсовки, не позволяющей ЗУ начать работать, если плюс ЗУ накинули на минус АКБ, а минус соединили с плюсом АКБ.

Переполюсовка – явление потенциально очень опасное, если это касается автомобильных аккумуляторов.

Если перепутать полярность при соединении ЗУ и АКБ, батарея может сильно закипеть и даже разорваться от внутреннего давления.

Да, если аккумулятор окажется лишь немного разряженным, переполюсовка ничего плохого не сделает. Но и рисковать тоже не стоит.

Современные зарядные устройства строго соответствуют всем этим требованиям. Вопрос теперь в том, можно ли воссоздать аналог заводского ЗУ своими руками, используя фактически подручные средства.

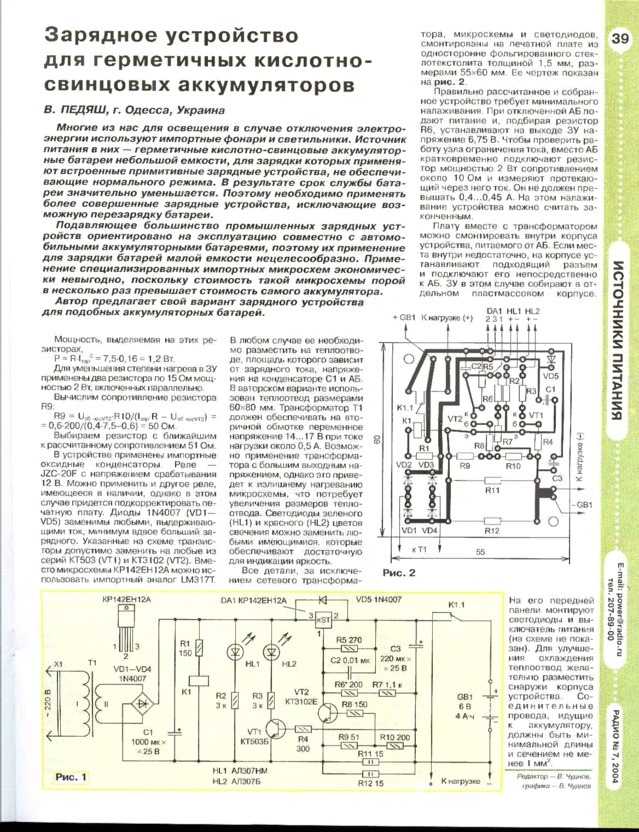

Самодельные ЗУ

Решение собрать самодельную зарядку для аккумуляторных батарей обычно продиктовано 2 основными причинами:

• отсутствуют деньги на покупку заводского ЗУ, либо автомобилист банально не видит смысла в таких тратах;
• есть желание попытаться собрать нечто подобное своими руками, спортивный или профессиональный интерес.

В обоих случаях нет существенных преград для того, чтобы приступить к изготовлению самодельного зарядного устройства для автомобильных аккумуляторов своими руками.

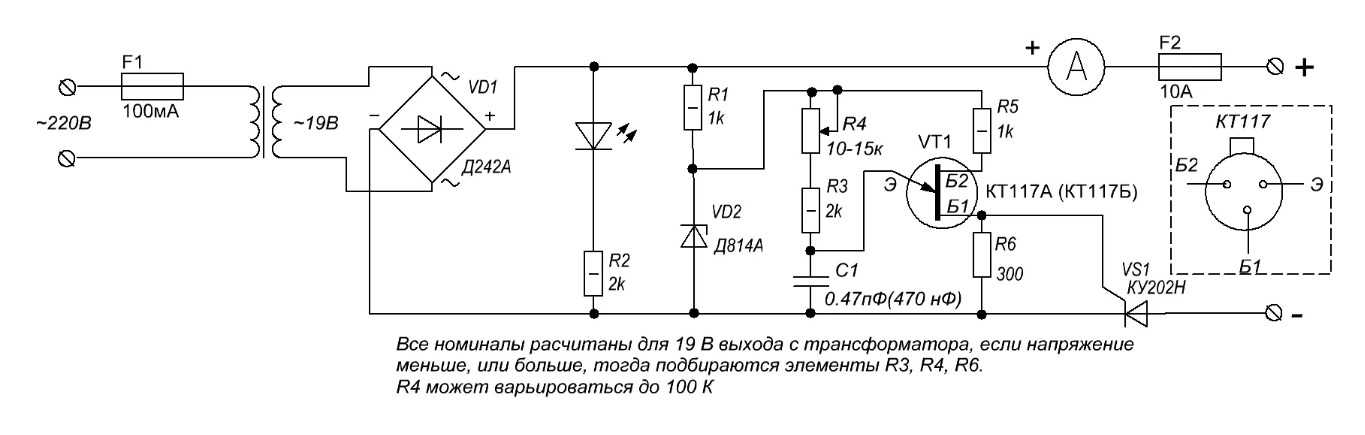

Есть возможность собрать как простую, так и более сложную схему.

Наиболее популярными и востребованными среди автолюбителей являются такие ЗУ, собранные на основе:

• лампочки и диода;
• выпрямителя.

Это довольно простое, но достаточно эффективное зарядное устройство, которое точно подойдёт для обслуживания автомобильного аккумулятора. Чтобы собрать оба узла своими руками, специальное образование или большой опыт не потребуются.

Лампочка и диод

Если быть точнее, то зарядка собирается из лампочки, а также из полупроводникового диода.

Применять этот вариант ЗУ актуально, если аккумулятор сел и имеющегося заряда не хватает для запуска двигателя. В качестве постоянного зарядного устройства эта схема подходит не самым лучшим образом.

Но всё же именно за счёт быстрой сборки и способности запустить мотор она получила широкое распространение.

В состав схемы входят:

1. Лампа накаливания. Подойдёт самая обычная лампочка, примерно на 100–150 Вт.
2. Диод. Брать следует именно полупроводниковый диод. Он отличается тем, что проводит ток лишь в одном направлении. С его помощью переменное напряжение будет преобразовываться в постоянное. Диод должен выдержать довольно высокую нагрузку.
3. Штекер, обеспечивающий подключение ЗУ к розетке.
4. Провода с клеммами, так называемыми крокодилами, чтобы соединиться с АКБ.

Принцип сборки схемы заключается в том, чтобы:

• лампочку соединить с плюсом АКБ и в разрыв между ними подключить диод, а с другой стороны вывести на плюс штекера;
• минус соединить со штекером;
• изолировать все соединения и контакты;
• включить ЗУ в розетку.

Чтобы исключить вероятность короткого замыкания, в цепь дополнительно подключают автоматический выключатель номиналом 10 А.

При условии, что используется лампочка на 100 Вт, ток заряда составит примерно 0,17 А. То есть на зарядку АКБ потребуется порядка 10 часов.

Важно учитывать, что таким ЗУ можно лишь подзарядить немного севшие батареи, которые сами не способны запустить мотор. Если у батареи глубокий разряд, эта схема не подойдёт.

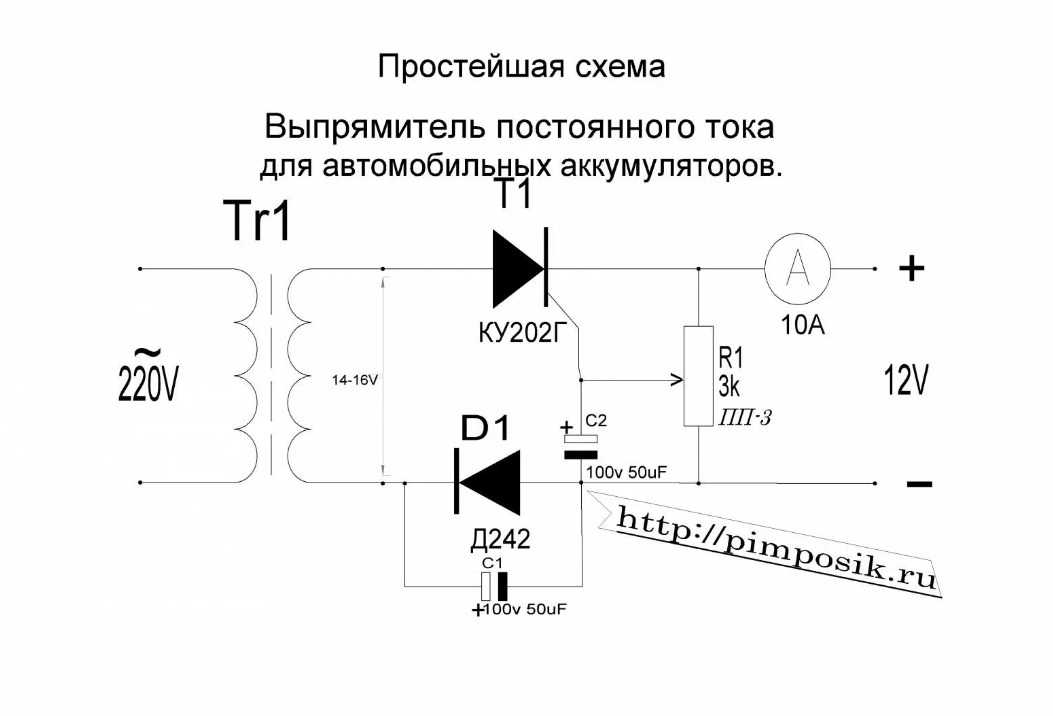

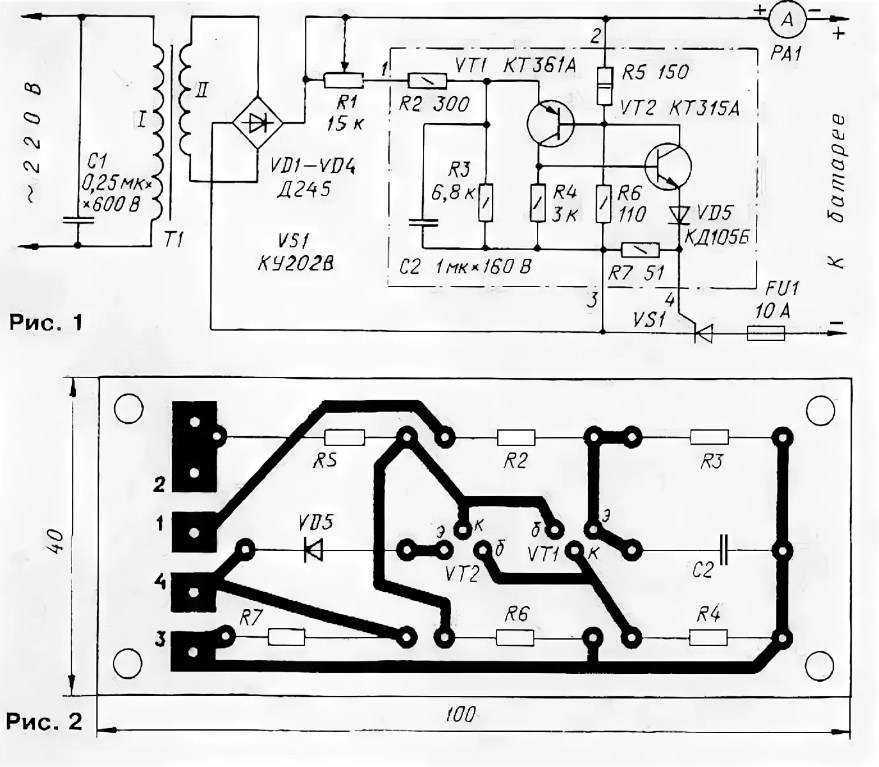

Выпрямитель

Ещё один пример простейшего ЗУ. Рассматриваемое зарядное устройство, предназначенное для АКБ, состоит в основном из выпрямителя.

Есть 2 главных компонента схемы. Это сам выпрямитель, а также преобразователь напряжения.

Для зарядки можно использовать 3 вида выпрямителей. Они могут заряжать с помощью тока:

• переменного;
• постоянного;
• ассиметричного.

Среди всех этих вариантов наиболее предпочтительным выглядит именно последний.

Для сборки ЗУ потребуется соответствующий вариант выпрямителя и хороший усилитель тока.

Конструктивно выпрямитель состоит из:

• предохранителя;
• мощного диода;
• стабилитрона;
• выключателя;
• переменного резистора.

Собрать схему несложно.

Чтобы получить эффективное и работоспособное зарядное устройство, необходимо задействовать предохранитель, рассчитанный на ток до 1 А.

Сборка предусматривает выполнение таких рекомендаций:

• подготовить предохранитель требуемого номинала;
• найти трансформатор мощностью до 150 Вт с выходным напряжением около 21 В;
• отыскать подходящий резистор типа МЛТ 2;
• взять выпрямитель, рассчитанный на ток минимум 5 А;
• усилитель можно собрать из 2 транзисторов типа КТ825;
• чтобы улучшить охлаждение, при установке транзисторы устанавливают на радиаторы.

Сборку выполняют навесным методом. То есть нужна старая плата, предварительно очищенная от дорожек. На ней размещаются все компоненты и соединяются проводами.

Основным преимуществом рассматриваемой схемы считается возможность регулировки параметров выходящего тока для зарядки источников питания. Но есть и минус. Это необходимость поиска всех составляющих компонентов, а также повышенные требования к качеству и точности их установки и соединения между собой.

У этой схемы есть упрощённый аналог. В нём используют выпрямитель, трансформатор, а также лампочку на 12 В и 40 Вт. Суть схемы в том, чтобы выпрямитель и лапочку подключить к минусовой клемме АКБ, соединив их с трансформатором. А плюс от трансформатора идёт напрямую к положительной клемме аккумулятора.

Альтернативные виды самодельных ЗУ

Существует довольно много вариантов, как можно собрать своими руками работоспособное зарядное устройство для АКБ от автомобиля.

Причём многие схемы автолюбителю удавалось сделать самому. В дальнейшем это зарядное устройство неоднократно спасало жизнь автомобильного аккумулятора и продлевало срок его службы.

Одним из самых популярных самодельных ЗУ считается устройство, построенное на базе блока питания от компьютера.

Зарядное устройство для АКБ от машины часто делают своими руками, используя:

• зарядку от ноутбука;
• микроволновку;
• конденсаторы.

Каждый вариант стоит рассмотреть отдельно.

Зарядка от ноутбука

Многие уже успешно оценили возможное использование зарядки от обычного ноутбука для реанимации АКБ.

Такой вариант подойдёт, чтобы быстро и легко оживить севший источник питания. Причём нарушать целостность и разбирать само зарядное устройство от компьютера не придётся.

Схема состоит из таких компонентов:

• зарядки от ноутбука с параметрами 19 В и примерно 5 А;
• галогеновой лампочки на 90 Вт;
• соединительных проводов;
• зажимов.

Минус от зарядного устройства идёт непосредственного к минусу АКБ. А в разрыв плюсового провода между зарядкой и АКБ подключается резистор либо лампочка. Это нужно для того, чтобы ограничить поступающий ток заряда.

Микроволновка

Ещё можно собрать ЗУ своими руками, воспользовавшись компонентами из микроволновой печи либо иных аналогичных приборов.

От микроволновки требуется именно трансформаторный блок.

Суть создания зарядки заключается в следующем:

• из старой ненужной микроволновки извлекается трансформаторный блок;
• удаляется вторичная обмотка;
• эту обмотку меняют на изолированный провод;
• сечение провода должно быть более 2 мм²;
• определяется требуемое количество витков.

Определить число витков несложно. Для этого потребуется провести небольшой эксперимент. Сначала наматывается 10 витков и измеряется выходное напряжение. Это оно будет 2 В, тогда для получения 14,4 В потребуется около 70 витков.

Параметры выходного напряжения непосредственно зависят от сечения применяемой проводки.

Чтобы реализовать схему, потребуется задействовать конденсатор довольно высокой мощности, а также диодный мост. Уже по желанию в цепь подключается амперметр.

Конденсаторы

Если с поисками трансформаторов возникли проблемы, никто не мешает реализовать бестрансформаторное аккумуляторное зарядное устройство.

Просто трансформатор следует заменить на конденсаторы, рассчитанные на напряжение около 250 В. В схеме должно присутствовать не меньше 4 конденсаторов, соединённых параллельно.

Параллельно конденсаторам также подключают в общую цепь светодиод и резистор. Резистор здесь нужен для того, чтобы гасить остаточное напряжение, когда ЗУ будет отключаться от сети.

Здесь же нужен диодный мост, предназначенный для работы с силой тока до 6 Ампер. В схеме мост будет располагаться сразу после конденсаторов, а к его выводам потребуется подключить проводку, соединяемую с АКБ.

Рекомендации по зарядке

Заряжать АКБ самодельными ЗУ необходимо:

• соблюдая полярность;
• сначала соединяя ЗУ с батареей, и только потом подключая в сеть на 220 В;
• строго следуя правилам безопасности;
• контролируя процесс зарядки.

Самодельные ЗУ могут использоваться в качестве временной замены. Но полноценно заменить заводские устройства для обслуживания аккумуляторов они не могут.

Все риски автомобилист берёт на себя. Потому любые последствия полностью под его ответственностью.

При отсутствии опыта и хотя бы базовых знаний, браться за сборку подобных схем не рекомендуется.

Как зарядить автомобильный аккумулятор без зарядного устройства

Самый большой страх автовладельца сбывается, когда он узнает, что его автомобильный аккумулятор разрядился. Если вы регулярно водите свой автомобиль, вы, вероятно, получите предупреждение на приборной панели, когда уровень заряда вашей батареи будет низким.

Однако, возможно, вы этого не заметили или проигнорировали, или не заводили машину в течение нескольких дней. Существуют различные причины, по которым ваш автомобильный аккумулятор либо имеет низкий уровень заряда, либо вообще не заряжен. У вас может не быть автомобильное зарядное устройство легкодоступно, а значит, вы должны знать, как зарядить автомобильный аккумулятор без зарядного устройства.

Краткое описание

Перед зарядкой аккумулятора без зарядного устройства —

Важно отметить, что лучше всего заряжать автомобильный аккумулятор только с помощью зарядного устройства. Это связано с тем, что заряд предназначен для зарядки автомобильного аккумулятора наиболее эффективным и технически правильным способом. Поэтому при наличии зарядного устройства не следует пробовать какой-либо другой метод. Прежде чем опробовать любой из следующих способов зарядки аккумулятора без зарядного устройства, необходимо иметь при себе следующие предметы.

• Прочные защитные перчатки.
• Защитные очки.
• Проволочная щетка для очистки.
• Проволочные щупы с зажимами.

Они должны быть у вас в машине, потому что они могут понадобиться вам для безопасной зарядки аккумулятора.

Способ 1. Использование соединительных проводов

Когда автомобильный аккумулятор разряжен, вам необходимо запустить его от внешнего источника, чтобы хотя бы запустить двигатель. Как только вы запустите двигатель, вы можете отправиться в пункт назначения и зарядить свой автомобиль там с помощью подходящего зарядного устройства. Чтобы завести автомобиль от внешнего источника, вам нужно будет подключить провода от другого автомобиля к автомобильному аккумулятору.

С помощью проводов можно зарядить автомобильный аккумулятор ровно настолько, чтобы запустить двигатель автомобиля. Однако, если есть проблема с автомобильным аккумулятором, пусковые провода в таком случае не помогут. Очень важно прочитать руководство по эксплуатации автомобильного аккумулятора, чтобы знать, как правильно подключить соединительные провода. В противном случае это может привести к повреждению автомобильного аккумулятора. Вот несколько важных шагов, которые необходимо выполнить.

• Используйте проволочную щетку и очистите клеммы аккумулятора, чтобы на них не осталось грязи, ржавчины или коррозии. Это важно перед подключением соединительных проводов, чтобы обеспечить правильную зарядку.
• Провода для прыжков не должны быть больше 6-го калибра, чтобы ток мог протекать стабильно и безопасно.
• Двигатель автомобиля-донора должен работать не менее 10 минут с подсоединенными к вашему автомобилю соединительными проводами, чтобы заряда аккумулятора было достаточно для запуска двигателя автомобиля.

Способ 2. Использование солнечной панели и солнечного зарядного устройства

Если у вас дома установлена ​​солнечная панель, вы можете легко зарядить автомобильный аккумулятор. Тем не менее, это не очень эффективно, когда ваша батарея разряжена, потому что потребуются часы, чтобы зарядить батарею, чтобы даже начать работу. Прежде чем подключать солнечную панель к автомобильному аккумулятору, вы должны иметь некоторые знания о совместимости. Использование солнечного контроллера заряда — лучший способ подключить солнечную панель к автомобильному аккумулятору для его зарядки.

Контроллер заряда от солнечной батареи предотвращает перезаряд автомобильного аккумулятора. Перезарядка может повредить автомобильный аккумулятор и сократить срок его службы. Фактически, контроллер может предотвратить протекание обратного тока. Вы также можете зарядить автомобильный аккумулятор с помощью зарядного устройства для солнечных батарей, и это самый безопасный способ, когда вы заряжаетесь от солнечного источника. Это, естественно, предотвратит перезарядку и обратный ток. Если вы покупаете солнечное зарядное устройство, убедитесь, что вы берете размер автомобильного аккумулятора, чтобы время зарядки было оптимальным. Солнечное зарядное устройство мощностью 100 Вт может зарядить автомобильный аккумулятор примерно за 8 часов.

Метод 3 – Использование инвертора ИБП

В современном мире в каждом доме есть домашний инвертор ИБП, который обеспечивает питание от батареи домашнего инвертора в случае отключения электроэнергии. Инвертор обычно преобразует мощность постоянного тока батареи в мощность переменного тока электричества. Домашняя инверторная батарея обычно представляет собой батарею на 12 В, которая эквивалентна автомобильной батарее.

Таким образом, вы можете использовать его для зарядки автомобильного аккумулятора, но вы должны проверить руководство, чтобы убедиться, что инвертор и его аккумулятор подходят для зарядки автомобильного аккумулятора эквивалентной емкости. Фактически, большинство инверторов имеют дисплеи для проверки хода зарядки и предотвращения перезарядки и обратного тока.

Способ 4 — Зарядите аккумулятор, поместив его в другое транспортное средство

Если вы не очень уверены в пусковых проводах и зарядке от солнечной панели и инвертора ИБП, самый простой вариант — поместить аккумулятор для зарядки в место для аккумулятора другого автомобиля. Это. Это применимо только в том случае, если у вас есть другой автомобиль, в котором аккумулятор аналогичен аккумулятору, который вы хотите зарядить. Если вы не уверены в сходстве аккумуляторов по размеру и форме и даже по характеристикам, не подключайте их к другому автомобилю.

В противном случае это может привести к повреждению аккумулятора и внутренних частей другого автомобиля. В частности, вы должны соответствовать мАч батареи. Подсоедините аккумулятор и включите двигатель на другом автомобиле, и если он не работает, не применяйте силу и не упрямьтесь.

Способ 5. Использование автомобильного пускового устройства

Каждый автовладелец должен иметь в своей машине пусковое устройство, которое может спасти его в случае полной разрядки автомобильного аккумулятора. Аккумулятор будет заряжаться ровно настолько, чтобы запустить двигатель. Как только двигатель запустится, вы можете использовать генератор для зарядки аккумулятора.

Если вы не можете запустить двигатель с помощью стартера, это, вероятно, связано с неисправностью автомобильного аккумулятора. Однако перед запуском от внешнего источника следует отключить все дополнительные подключения к фарам, мультимедийной системе и кондиционеру. Кроме того, очистите клеммы перед подключением проволочной щеткой.

Способ 6. Использование изолятора аккумуляторной батареи

И последнее, но не менее важное: изолятор аккумуляторной батареи полезен при зарядке вторичной аккумуляторной батареи путем подачи заряда от генератора переменного тока первичной аккумуляторной батареи. Это не самый эффективный способ, и он может помочь. Если батарея полностью разряжена, это может быть сложно, но попробовать стоит. Генератор переменного тока сначала заряжает первичную батарею, а затем подает ее на изолятор батареи для зарядки вторичной батареи. Изолятор батареи довольно распространен для RV и кемпингов.

Аккумулятор необходимо заряжать на месте, когда аккумулятор работает на низком уровне заряда, а также когда он полностью разряжен. У вас не всегда может быть с собой зарядное устройство, а значит, вы должны знать все способы зарядить автомобильный аккумулятор без зарядного устройства. Мы указали все различные методы, и вы можете выбрать любой из них в соответствии с его пригодностью.

Схема регулируемого автомобильного зарядного устройства для гаражных механиков

0003

Последнее обновление 12 июня 2021 г. от Swagatam 44 комментариев

Если вы автомобильный техник, автотехник или автомеханик, вы можете найти эту дешевую, но мощную схему зарядного устройства для автомобильного аккумулятора чрезвычайно удобной, поскольку она может быть используется для зарядки всех типов автомобильных и мотоциклетных аккумуляторов в ночное время с минимальными усилиями.

Это зарядное устройство особенно подходит для гаражей, поскольку оно имеет прочную и не требующую обслуживания конструкцию, что позволяет механику использовать его без особых мер предосторожности. Единственная предосторожность, которую необходимо принять, — выбор напряжения между 6 В и 12 В, в зависимости от аккумулятора.

Еще одним преимуществом этого твердотельного зарядного устройства для автомобильных аккумуляторов является то, что автомеханик может оставить аккумулятор без присмотра после подключения его к зарядному устройству, поскольку зарядное устройство само позаботится обо всем, начиная от автоматического отключения полного заряда и заканчивая контролируемой зарядкой по току. .

Содержимое

Основные характеристики

• Недорогая конструкция, построенная из отдельных обычных деталей.
• Регулируемое зарядное напряжение
• Регулируемое зарядное напряжение.
• Полностью транзисторная твердотельная конструкция.
• Подходит для всех автомобильных и мотоциклетных аккумуляторов.
• Автоматическое отключение
• Уровень заряда и индикатор состояния

Полностью заряженный аккумулятор увеличивает силу тока при холодном пуске

Эта схема также может использоваться всеми автомобилистами для расслабления, особенно холодным утром. Устройство автоматически заряжает автомобильный аккумулятор в течение ночи, так что в морозное утро двигатель легко заводится с первого пуска.

При установке ночного зарядного устройства для аккумуляторов крайне важно обеспечить, чтобы аккумулятор не был перезаряжен ни при каких обстоятельствах.

Во избежание перезарядки выходное напряжение зарядного устройства должно быть ограничено безопасным пределом.

Для 12-вольтовых аккумуляторов оптимальное безопасное зарядное напряжение составляет приблизительно 14,1 В, а для 6-вольтовых аккумуляторов – около 7 В. устанавливается предустановкой P1.

Схема цепи

Как работает автоматическое отключение при полном уровне заряда

Ситуация перезарядки контролируется с помощью следующих операций цепи.

Пока аккумулятор заряжается, уровень его напряжения медленно повышается, пока не достигнет уровня заряда 80 или 90%. На самом деле это устанавливается предустановками P2 или P3, как объяснялось ранее.

Теперь, когда уровень напряжения начинает достигать уровня полного заряда, ток начинает падать, пока не достигнет отметки почти 0 ампер. Это определяется каскадом датчика тока, построенным на транзисторах T1/T2 или BC547/BC557, которые мгновенно проводят ток и отсекают смещение на базе T3 (BD138).

Это, в свою очередь, отключает базовое смещение силового транзистора 2N3055, отключая зарядное питание аккумулятора.

Транзисторы T3, T4 фактически ведут себя как пара Дарлингтона PNP/NPN с высоким коэффициентом усиления для эффективной передачи тока на подключенную батарею.

Как работает датчик тока

Стадия датчика тока с использованием T1, T2 и предустановки P1 может использоваться для установки любого тока от 2 до 6 ампер для зарядки соответствующего автомобильного аккумулятора. При силе тока 6 ампер автомобильный аккумулятор емкостью 60 Ач можно зарядить за 12 часов до уровня 80%, что является почти полным уровнем заряда аккумулятора.

Как контролируется состояние зарядки

Выходной зарядный ток или состояние зарядки можно постоянно контролировать с помощью обычного амперметра. Это может быть любой дешевый амперметр с соответствующим номиналом.

Последовательные резисторы Rs используются для надлежащей калибровки отклика измерителя при первоначальном отклонении на полную шкалу и отклонении 0 В при полном заряде.

Конденсатор Cp предотвращает вибрацию стрелки счетчика на частоте 100 Гц от мостового выпрямителя.

Как схема предотвращает десульфатацию

Следует отметить, что в эту схему зарядного устройства автомобильного аккумулятора не включен фильтрующий конденсатор, что помогает реализовать два фактора: 1) экономия средств и места, 2) увеличение срока службы батареи за счет сведения к минимуму вероятности сульфатации пластин. Единственным сглаживающим элементом в зарядном устройстве является сам автомобильный аккумулятор!

Как установить предустановки

Как видно, предустановки P2, P3 связаны с несколькими диодами выпрямителя и стабилитронами. Когда предустановка 1K находится на максимальном уровне, она устанавливает соответствующие выходы на 14 В и 7 В для зарядки аккумулятора 12 В и 6 В соответственно.

Предустановки 1K позволяют пользователю точно настроить уровень полного заряда до предпочтительного точного значения. В случае, если максимальное значение по умолчанию не достигает рекомендуемых уровней 14,1 В и 7 В, пользователь может добавить дополнительный выпрямительный диод с существующими диодами D3, D4 или D5, а затем настроить предустановки 1K до точного выходного уровня полного заряда.
