Замена топливного фильтра на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Топливный фильтр – он бывает грубой очистки, а бывает и тонкой, оба фильтра (То есть фильтр грубой очистки и тонкой) присутствуют в автомобилях десятого семейства, но только при условии что автомобиль инжекторного типа, именно на нём фильтр грубой очистки стоит в бензонасосе, а фильтр тонкой очистки возле бензобака расположен, что касается карбюраторных автомобилей то там данный фильтр тонкой очистки прямо в подкапотном пространстве находиться, рядом с двигателем и поэтому на карбюраторах его легче всего снимать и ставить на его место новый.

Примечание!
Чтобы осуществить замену этого фильтра: Нужна будет отвёртка с тряпкой и ёмкость очень маленькая но широкая, если же у вас инжектор то к этому набору ещё гаечные ключи прилагаются и WD-40 или же что то наподобие неё!

Краткое содержание:

  • Замена топливного фильтра
  • Дополнительный видео-ролик

Где находится топливный фильтр?


Если у вас карбюраторная система впрыска, тогда открывайте капот и ищите вакуумный усилитель тормозов (Указан зелёными стрелками), над ним ещё тормозной бачок располагается и возле него находиться этот самый фильтр, если приглядеться на фотографии ниже в то место которое указано синей стрелкой, то можно будет увидеть данный фильтр, для наглядности он ещё показан на маленьком фото в увеличенном размере и указан двумя красными стрелками.

Примечание!
На инжекторах он совершенно в другом месте располагается, чтобы его увидеть, придётся либо под лазить под автомобиль, либо же загонять его на яму, менять его тоже можно либо подлезав под автомобиль, либо же загнав его на смотровую яму (Как вам удобней в общём), для наглядности на фото ниже он красной стрелкой указан, а так же на этом фото можно будет увидеть что он находится возле бензобака, который синий стрелкой указан и располагается в задней части автомобиля (Под заднем сиденьем)!

Когда нужно менять топливный фильтр?
При загрязнение он подлежит замене, если брать фильтры которые стоят на инжекторах, то их по реже менять нужно, потому что бензин перед тем как в него попасть, очищается ещё в фильтре грубой очистки который тоже кстати менять периодически нужно (О том как поменять фильтр грубой очистки, читайте в статье: «Замена сеточки бензонасоса на автомобиле»), ну а если про карбюраторные топливные фильтры говорить, то они меняются по чаще и в этих фильтрах можно наглядно понять нуждается он в смене или же нет, во всех двигателях когда фильтр будет засорён машина дёргаться будет, в начале дёрганья будет происходить на высоких оборотах (Бензин не будет успевать попадать в двигатель из-за загрязнённого фильтра), затем через некоторое время машина и на средних оборотах дёргаться будет и т. д., как мы уже сказали на карбюраторных автомобилях на фильтр можно будет посмотреть и понять на сколько он загрязнён (Просто эти фильтры с прозрачным стеклом идут, в отличие от инжекторных, на них они полностью закрыты и после того как автомобиль пройдёт более 20.000-25.000 тыс. км., фильтр на инжекторе нуждается в замене).

Примечание!
Любые фильтра которые присутствуют в топливной системе, начиная от фильтра грубой очистки и заканчивая фильтром тонкой, засоряются лишь по одной причине, плохо качество топлива или слишком много воды и грязи в нём находиться, поэтому если бензин будет в автомобиль заливать наичистейшей (Такого не бывает), тогда и фильтры не какие в машине менять не нужно будет и автомобиль будет ездить довольно таки долгое время!

Замена фильтра на инжекторе:

Примечание!
Перед проведением всех работ, стравите давление которое в топливной системе находится, сделать это можно разными способами, самый простой описан в статье под названием: «Стравливание давления в топливной системе», кроме него можно ещё вынуть предохранитель который идёт на бензонасос и завести после этого машину, как только она заглохнет, ещё раз её заведите и снова дождитесь пока она заглохнет, тем самым вы стравите давление в топливной системе (Предохранитель идущий на бензонасос на автомобилях десятого семейства, располагается в том месте где дополнительные предохранители находятся, а именно снять правую накладку приборной панели нужно будет отвернув для этого винты которые её крепят, как это на фото ниже показано, а после снятия смотрите на самый правый предохранитель который указан под номером 3, его то вам и нужно будет вынуть), ну и последний способ заключается в разъединение колодки проводов и разъёма идущих на бензонасос, то есть подушку заднего сиденья снять будет нужно, потом винты крепления лючка бензонасоса отвернуть и его снять и в завершение между собой колодку с разъёмом разъединить, более подробно как это всё проделать, читайте в статье: «Замена бензонасоса на ВАЗ», в ней пункты 2-4 прочтите включая пункт «

Примечание!» и кстати, на восьми клапанных автомобиль разъединить колодку с разъёмом не получиться, потому что там сама колодка в бензонасос вставляется (То есть немного по другому крепиться), поэтому на данных автомобилях колодку не разъединять, а отсоединять придётся!

1) В начале операции лезьте под автомобиль, в то место где сам фильтр находиться (Выше мы уже говорили где он находится) и после чего протрите его тряпкой, следом по брызгайте любой проникающей смазкой (WD-40 например) на гайку которая стягивает стяжной хомут (Она красной стрелкой указана) и дайте смазки впитаться (Минут 5 подождите), пока смазка впитывается, отверните и отсоедините топливные трубки (Их всего две, к обоим концам фильтра прикрепляются, процесс отсоединения будет показывать лишь на одной левой трубки как это на фото можно увидеть), делается это следующим образом, один гаечный ключ удерживает сам топливный фильтр от проворачивания за шестигранный патрубок (Указан синей стрелкой), а другой ключ отворачивает гайку крепления патрубка (Указана зелёной стрелкой) и после того как гайка будет ослаблена, патрубок отсоединяется от фильтра тонкой очистки, точно таким же образом и второй патрубок отсоединяется.

Примечание!
Во время отворачивания гаек крепления топливных трубок, через них будет топливо немного выливаться (Очень мало, если вы давление стравили), поэтому если не хотите чтобы оно попало на пол (Землю), тогда подставьте что ни будь под трубки (Ёмкость какую ни будь) и ещё кой что, после отсоединения трубок на их концах резиновые уплотнительные колечки будут располагаться, вы их сразу увидите и их можно снять, при помощи отвёртки или же рукой, так вот если они будут деформированы, потресканы, порваны или же что то ещё с ними будет, то в таком случае замените данные кольца на новые, а иначе бензин через топливные трубки может вытекать понемногу (Капать по чуть-чуть будет), а это уже очень опасно!

2) Не на всех автомобилях будут эти гайки которые топливные трубки крепят, к примеру если брать машины десятого семейства с двигателем 1.6 литров, то в них данные гайки отсутствуют и топливный фильтр совсем другой стоит, поэтому при покупке не ошибитесь, так вот на 1. 6 литровых двигателях топливные трубки крепятся на защёлках, если посмотреть на фото ниже то это можно прекрасно увидеть (Защёлки металлические стрелками указаны), отсоединяются эти трубки следующим образом, на защёлку нужно будет нажать рукой утопив её тем самым и после чего трубку можно будет отсоединять от фильтра, а как только обе трубки будут отсоединены (Не важно каким двигатель объёмом, это и к 1.5 и к 1.6 относится) берите в руки гаечный ключ или накидной и им болт выверните, при этом гайку болта удерживать вторым ключом рекомендуется чтобы она не крутилась (см. маленькое фото), полностью болт выкручивать не нужно, немного лишь ослабьте его чтобы хомут который фильтр держит ослабился и после чего сам фильтр из него вынимать можете и менять его на новый.

Примечание!
Новый фильтр тонкой очистки устанавливается на автомобиль в обратном порядке снятию, при установке следите за стрелкой которая на корпусе нового фильтра нанесена, если у вас автомобиль с объёмом двигателя 1. 5 то эта стрелка должна будет смотреть на левый борт автомобиля, на шестнадцати клапанных двигателях с объёмом 1.6 литров, стрелка должна быть направлена на правый борт автомобиля (По ходу движения автомобиля смотрите) и кстати когда всё подсоединено будет, включите зажигание секунд на 5 (Пусть это лучше помощник сделает) и посмотрите нет ли нигде подтёков топлива через топливные трубки или через сам фильтр, если есть тогда проблему устраняйте, как мы уже сказали ранее, подтёки могут быть из-за изношенных уплотнительных колец, а так же из-за плохо надетых трубок и плохо закрученных гаек которые их крепят!

Замена фильтра на карбюраторе:

Здесь всё просто, отвёрткой отворачивается два винта которые топливные шланги крепят к топливному фильтру (Винты указаны стрелками), после чего данные шланги отсоединяются от фильтра, если из них будет течь топливо тогда либо пальцем шланги затыкайте, либо же пробку в них какую ни будь вставьте (Болт подходящего диаметра например) или же пережмите чем ни будь сами шланги, затем установите новый фильтр на своё место и подсоедините оба шланга к нему (При подсоединение смотрите за стрелкой которая на фильтре находится, она для наглядности на маленьком фото показана, так вот эта стрелка в сторону потока топлива должна быть направлена, в общём смотрите как шланги у вас идут и всегда помните, топливо подаётся из бензобака и в карбюратор) и можете считать что замена топливного фильтра проведена удачно.

Дополнительный видео-ролик:
Как заменять фильтр тонкой очистки на инжекторных автомобилях с двигателем 1.5 литров восьми клапанным, смотрите в ролике который расположен чуть ниже:

Примечание!
Более подробную информацию по замене данного фильтра, можно увидеть в ещё одном ролике, который точно так же размещён чуть ниже:

Замена топливного фильтра на ВАЗ 2110, когда менять, этапы работ

Замена топливного фильтра на ВАЗ 2110 относиться к одному из главных моментов технического обслуживания автомобиля.

Ведь в последние годы низкое качество бензина – это настоящая проблема для владельцев авто.

В такой ситуации приходится пристальнее следить за топливной системой автомобиля и время от времени производить замену основных узлов.

Так, своеобразную роль «печени» в автомобильном «организме» выполняет топливный фильтр.

Именно от его работы зависит надежность, динамика и долговечность основного узла автомобиля – двигателя.

Кроме этого, выход из строя топливного фильтра может стать причиной повышения расхода топлива, что является весьма важным параметром для большинства автолюбителей.

Когда менять?

Если верить производителям, то замену топливного фильтра можно и вовсе не производить.

Мол, данный элемент способен выполнять свои функции на великолепно в течение всей жизни авто.

Только вот не все так хорошо, как утверждают разработчики.

Низкое качество топлива, о котором мы уже упоминали, вносит свои коррективы.

Замену приходится делать в среднем через каждые 15-20 тысяч километров. По крайней мере, практика эксплуатации показывает именно на эти цифры.

Конечно, у каждого автолюбителя ситуация складывается по-разному. Если заправлять автомобиль качественным бензином, на одной заправке и стараться водить как можно аккуратнее, то топливный фильтр может обслужить много дольше – до 40-50 тысяч километров. Что это значит?

Необходимо внимательно следить за работой своего авто и реагировать на малейшие изменения.

Читайте также:

Как выявить неисправность?

Проблемы с топливным фильтром можно косвенно определить по целому ряду признаков:

  • двигатель начинает «троить», нестабильно работать на холостых оборотах и глохнуть в самый непредвиденный момент;
  • снижается мощность мотора;
  • увеличивается расход топлива (опытный автолюбитель сразу же замечает подобные изменения).

Все эти проявления могут свидетельствовать и о ряде других неисправностей, что существенно усложняет процедуру диагностики.

Если же игнорировать проблемы и своевременно не производить замену топливного фильтра, то конечной стадией может стать отказ двигателя заводиться вовсе.

Как следствие, это приведет к более серьезным тратам на ремонт.

Правила замены

Вы должны знать, что замена топливного фильтра на ВАЗ 2110 — это не проблема даже для новичка.

Но чтобы сэкономить и качественно провести работу, действуйте в такой последовательности:

  • Подготовьте необходимый инструмент для работы. Для замены устройства понадобится несколько стандартных ключей (на «17» и «19»), емкость для слива бензина и смазывающий состав WD-40. Кроме этого, будьте готовы потратить как минимум 20-40 минут своего времени.
  • Загоните машину на эстакаду (если есть возможность — поднимите его подъемником). Или используйте смотровую яму.
  • Помните, что замена топливного фильтра на ВАЗ-2110 должна выполняться только после уменьшения давления в топливной системе.

Сделать это просто. Вытяните предохранитель, через который питается бензонасос, заведите двигатель и оставьте его поработать хотя бы несколько минут.

Как только мотор заглохнет, можно приступать к дальнейшей работе. В другом случае желательно снимать топливный фильтр либо утром, после того, как машина простояла ночь, либо через 2-3 часа, после того, как прекратил работу двигатель.

  • Теперь найдите фильтр тонкой очистки – он находится под автомобилем, около балки.

В качестве крепежей чаще всего используются обычные хомуты. Кроме этого, узел можно с легкостью идентифицировать по двум шлангам топливопровода, которые подходят к устройству.

  • В фильтре может остаться топливо, поэтому подготовленная емкость (подставленная под насос) может оказаться как нельзя кстати.
  • Далее в ход можно пускать подготовленные ключи. Очистите все соединения топливного фильтра от слоя грязи (сделать это можно при помощи «WD-40»).

Далее откручивайте крепежный болт хомута и штуцеры крепления. Вот и все – топливный фильтр можно снимать.

  • При установке нового устройства смотрите на направление стрелки, указанной на корпусе. Она должна «указывать» в направлении от топливного бака к мотору.

  • Протяните все гайки, и проверьте качество работы на факт наличия протечек.
  • Возвращайте предохранитель на место и заводите мотор. Оставьте двигатель заведенным и снова спуститесь под автомобиль. Осмотрите место монтажа на факт появления новых течей.

Вывод

Замена топливного фильтра на ВАЗ-2110 своими руками не должна вызывать проблем, если следовать приведенной выше инструкции.

Все, что необходимо – немного времени и минимум затрат (на покупку нового узла).

Удачи.

Метка: ВАЗ 2110

регламент замены, где находится и как снять

Автор Екатерина Ларина На чтение 9 мин. Просмотров 2.9k. Опубликовано

Основная задача топливного фильтра — это очистка бензина от смол, воды и примесей. Если исключить процесс фильтрования из работы топливной системы, то двигатель очень скоро выйдет из строя. Автолюбители понимают, какую роль играют фильтры очистки в работе транспорта, поэтому своевременно выполняют диагностику этих элементов и, в случае необходимости, замену. Относительно автомобилей ВАЗ десятого семейства можно сказать, что процесс снятия и замены топливных фильтров у них доступен даже новичку.

Какие системы фильтрации топлива устанавливаются на автомобили ВАЗ 2110–2112

Водители не понаслышке знают, как трудно найти автозаправку, на которой продают действительно качественный бензин. Если при поездках по городу ещё можно заправляться на одной и той же проверенной АЗС, то во время путешествий и командировок приходится использовать то горючее, которое предлагается на трассах.

Чтобы защитить мотор от примесей и отложений бензина, в состав топливной системы включён такой элемент как фильтр. Специальные сетчатые покрытия фильтров удерживают мелкие осадки, передавая в двигатель очищенное топливо.

На автомобилях ВАЗ 2110–2112 с двигателями на 8 и 16 клапанов устанавливаются разные виды фильтров. Обычно заводская комплектация подразумевает использование фильтра российского производства «Салют». Автовладельцы при замене предпочитают импортные запчасти — Mann, Big.

Фильтр Big — практичный и долговечный элемент для очистки бензина от примесей

В пособии по эксплуатации авто рекомендуется менять топливные фильтры каждые 30 тысяч километров пробега. Однако водители часто пренебрегают этими рекомендациями и ездят на машине «до последнего», пока мотор не начинает барахлить.

Не все владельцы автомобилей десятого семейства знают, что «АвтоВАЗ» устанавливает два вида фильтров: грубой и тонкой очистки. При этом фильтр грубой очистки находится непосредственно в самом бензобаке, а тонкой очистки — под капотом, перед входом в карбюратор или инжектор.

Виды фильтров: какие лучше

Автолюбители, которым предстоит первый раз менять фильтры грубой или тонкой очистки, часто спрашивают у других владельцев ВАЗов, какой фильтрующий элемент лучше всего выбрать. Стоимость изделий у всех производителей примерно одинаковая, поэтому хочется получить грамотный совет «из первых рук» и избежать неправильных рекомендаций.

На форумах автовладельцев чаще всех упоминаются фильтры товарных марок Big и Mahle. При этом следует помнить, что от заводского брака никто не застрахован.

Впрочем, нередко владельцы ВАЗов поддерживают отечественного производителя, приобретая фильтры «Салют». Самыми популярными являются детали:

  • артикул УТ-00002606, каталожный номер 21080–1117010 — с отстойником;
  • артикул 00000011756, каталожный номер: 21230–1117010;
  • артикул: 00000009674, каталожный номер 21120–1117010.
Фильтр «Салют» отличается от аналогов приемленым качеством и более чем привлекательной ценой

Замена топливного фильтра своими руками

Процедура замены топливного фильтра занимает примерно 10–15 минут. Автовладелец вполне может потратить это время, сэкономив на услугах специалистов СТО.

На разных модификациях ВАЗ топливный фильтр может располагаться по-разному:

  • на карбюраторных моторах фильтр расположен между бензобаком и самим двигателем. Чтобы было легче его найти, можно открыть капот, отыскать вакуумный усилитель тормозов, над ним — бачок с тормозной жидкостью. Возле этого бака и располагается фильтр;

  • на инжекторных моделях открывать капот не потребуется — фильтр расположен на днище автомобиля. То есть доступ к нему возможен только снизу. Зона крепления — под вторым рядом сидений посередине балки.

Признаки нештатной работы топливной системы

Даже если автомобиль работает в штатном режиме, необходимо менять фильтры по рекомендации производителя (каждые 30 тысяч километров пробега). Преждевременная замена производится при наличии некоторых симптомов:

  • автомобиль начинает дёргаться при езде;
  • подача топлива в мотор затруднена из-за сильнейшего загрязнения;
  • затрудняется пуск мотора «на холодную».

Фильтры грубой или тонкой очистки могут засоряться только по одной причине: применение некачественного топлива. Соответственно, если стабильно заправляться на проверенной АЗС, где вы ни разу не сталкивались с фактами продажи плохого бензина, то срок службы фильтрующих элементов можно продлить.

Видео: частая причина поломок двигателя — забитый топливный фильтр

Как заменить топливный фильтр на инжекторе

ВАЗ десятого семейства, работающие на инжекторном типе двигателей, имеют более сложное строение. Это объясняется тем, что фильтр располагается под кузовом автомобиля. Чтобы снять его, придётся либо подлезать под машину, либо загонять авто на яму.

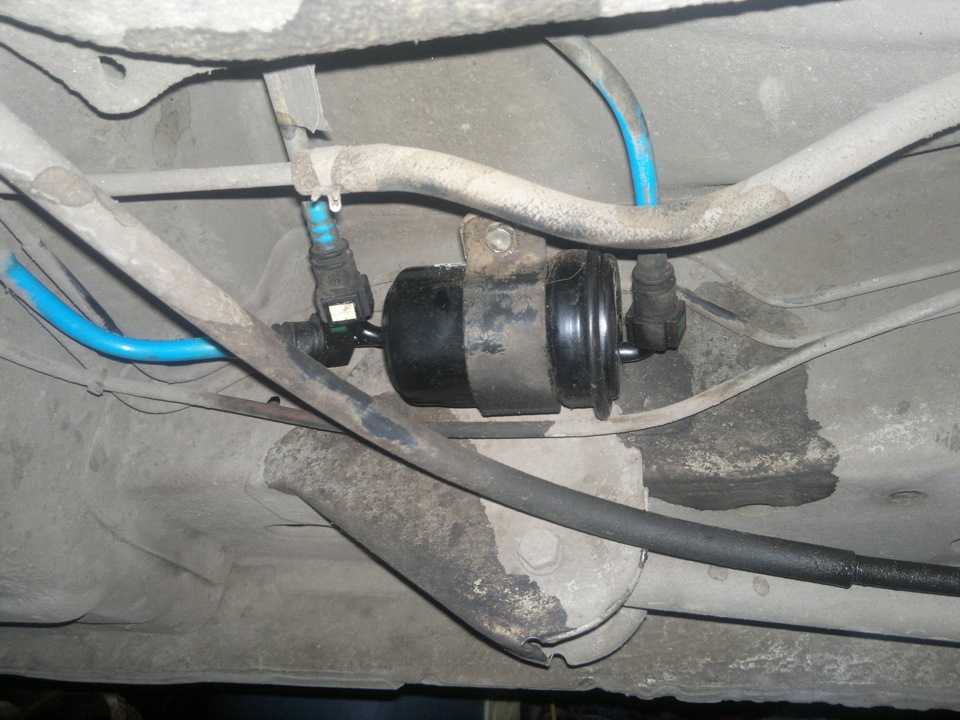

Расположение фильтра на задней балке на днище характерно для инжекторных модификаций ВАЗ

В любом случае, перед началом работ необходимо стравить давление бензина в топливной системе. Проще всего это можно сделать так:

  • Откинуть подушку заднего сидения в салоне. Под ней располагается люк бензобака.
  • Открыть люк и отсоединить жгут проводов от находящегося в баке бензонасоса.
  • После этого завести двигатель и дождаться, пока он сам не заглохнет.
  • Ещё раз завести мотор, чтобы добиться максимального снижения уровня топлива в системе и, соответственно, давления.
Можно ли поменять фильтр без привлечения специалистов

Процедура снятия фильтра с инжекторных ВАЗ 2110, 2111, 2112 происходит следующим образом:

  1. Обеспечьте себе удобный доступ к задней балке автомобиля.
  2. Сначала протрите сам фильтр тряпкой, чтобы устранить с него налёт грязи и копоти, после чего на крепёжные соединения побрызгайте WD-40.
  3. Спустя 5–10 минут, когда жидкость впитается, можно отвернуть топливные магистрали от фильтра: одним гаечным ключом фиксируется гайка фильтра, а другим проворачивается гайка магистрали.
  4. После отсоединения трубок возможно вытекание бензина (лучше подставить под фильтр чистые ёмкости или тряпку, чтобы впитывала горючую жидкость).
  5. На разных концах фильтра после отсоединения шлангов вы увидите резиновые кольца. Их можно сразу отсоединить лезвием плоской отвёртки.
  6. Далее снимайте сам фильтр.

Замена изделия производится в обратном порядке. Перед установкой фильтра рекомендуется смазать резиновые уплотнители бензином.

Как поставить топливный фильтр на карбюраторе

Простота конструкции карбюраторных модификаций ВАЗ 2110–2112 позволяет произвести замену топливного фильтра за считаные минуты. Однако во избежание травмирования работы необходимо проводить только на охлаждённом двигателе и после стравливания давления. Необходимо действовать так:

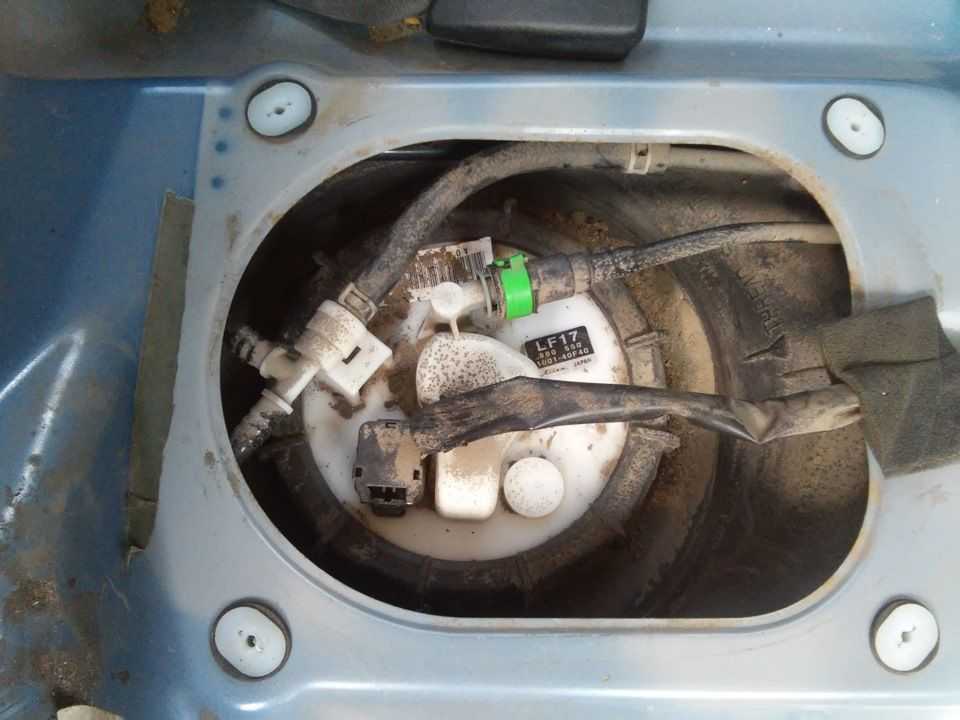

  1. Откинуть заднее сиденье в салоне. Прямо под ним расположен лючок топливного бака.
  2. Плоской отвёрткой выкрутить винты люка, после чего крышка снимается.
  3. В самом бензобаке находится насос — от него необходимо отсоединить жгут питания (снять клемму со шлейфом проводов).

После этого нужно будет запустить мотор и подождать, пока он не заглохнет из-за недостатка горючего. Рекомендуется делать запуск несколько раз, пока двигатель перестанет заводиться.

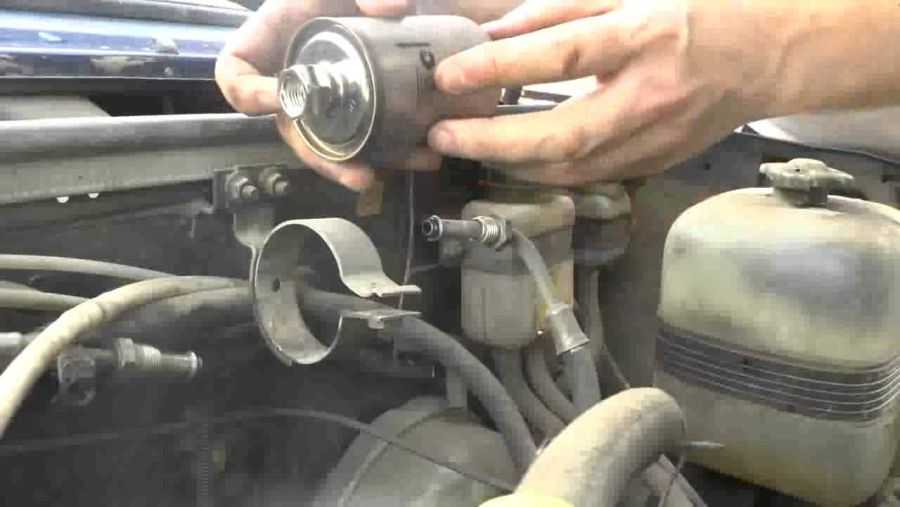

На карбюраторных моделях ВАЗ фильтр находится под капотом

Затем можно приступать непосредственно к демонтажу топливного фильтра:

  1. Открыть капот.
  2. Рядом с бачком тормозной жидкости находится сам фильтр, к нему подведены две топливные магистрали.
  3. Крестовой отвёрткой отсоединяется сначала один патрубок, а потом второй. Возможно, что топливо в системе всё-таки осталось, тогда из шлангов польётся бензин. Лучше всего сразу подставить под них ёмкость или заткнуть отверстия подходящим по диаметру болтом.
  4. Фильтр легко снимается и на его место также просто устанавливается новый.

Подключение шлангов производится в любом порядке. Главное, при работе не перепутать шланги на подачу топлива и на обратку.

Видео: как выглядит топливный фильтр и можно ли его снять самостоятельно

Что лучше — замена или чистка фильтрующего элемента

В некоторых случаях, если ресурс фильтра ещё не выработан до конца, автовладельцы прибегают к такой операции, как чистка. Для этого потребуется разобрать корпус фильтра и продуть его баллончиком со сжатым воздухом или обычным насосом. Обычно такая процедура позволяет восстановить его пропускную способность и качество очистки бензина.

После демонтажа изделия необходимо будет заменить кольца и проверить рисунок резьбы крепежа

Однако не все автовладельцы отмечают целесообразность такой операции. При возникновении любых неполадок в работе лучше всего сразу же произвести замену фильтра. Тем более резиновые уплотнители нужно будет менять каждый раз после его снятия.

Дело в том, что любое новое изделие будет работать более качественно, нежели прочищенное старое. К тому же стоимость топливных фильтров для ВАЗ десятого семейства такова, что купить этот элемент может позволить себе каждый водитель.

Таблица: стоит ли менять деталь: плюсы и минусы установки нового комплекта

МероприятияПреимуществаНедостатки
ЗаменаПолностью работоспособное изделие
Новая точка отсчёта срока службы		Придётся покупать новый фильтр
ЧисткаЭкономия денежных средств на покупку нового фильтраБыстрая выработка ресурса

Видео: с какой периодичностью нужно заменять фильтр тонкой очистки

Таким образом, поменять топливный фильтр на автомобилях ВАЗ 2110, 2111, 2112 может любой водитель. В зависимости от типа мотора процедура будет проводиться либо в гараже, либо на смотровой яме. Принимая во внимание меры предосторожности и основные рекомендации по демонтажу и монтажу, несложно заменить топливный фильтр в течение 10 минут.
