Переходные системы карбюратора Озон 2105, 2107
Переходных систем в карбюраторе «Озон» две — первой камеры и второй камеры.
Если отверстия переходных систем засоряются, то возможен провал при нажатии на педаль «газа» как при трогании с места, так и в движении.
Назначение переходных систем карбюратора 2105, 2107 Озон
Переходные системы карбюратора «Озон» предназначены для обогащения топливной смеси на режиме перехода от работы системы холостого хода к работе главных дозирующих систем, при плавном нажатии на педаль газа.
Принцип действия
При плавном открытии дроссельной заслонки первой камеры карбюратора, количество воздуха, проходящее через диффузор главной дозирующей системы, увеличивается. Создается разрежение. Но, оно не достаточно для того чтобы топливо само истекало из распылителя главной дозирующей системы первой камеры. Топливная смесь сильно обедняется, так как воздуха в ней становится больше, а бензина меньше. Двигатель может заглохнуть.
Чтобы этого не случилось существуют два отверстия переходной системы первой камеры. На холостом ходу они находятся выше кромки дроссельной заслонки в ее закрытом положении. При плавном нажатии на педаль «газа» дроссельная заслонка приоткрывается, отверстия по очереди попадают в зону разрежения и из них начинает истекать дополнительное топливо, обогащая топливную смесь. Все, двигатель теперь не заглохнет.
Аналогичным образом работает переходная система второй камеры. Переходных отверстий у нее также два и работать она начинает при переходе от средних нагрузок к высоким, при открытии дроссельной заслонки второй камеры и возникновении необходимости обогатить топливную смесь, чтобы не было провала в работе двигателя.
выходные отверстия переходных систем обеих камер карбюратора 2105, 2107 Озон
Устройство
Топливо поступает в переходные системы из эмульсионных колодцев главных дозирующих систем.
1. Переходные отверстия. Два в первой камере и два во второй.
2. Топливный жиклер системы холостого хода.
3. Воздушный жиклер системы холостого хода.
4. Топливный жиклер второй камеры карбюратора.
5. Топливоподводящие каналы.
Ремонт
Ремонт необходим в случае засорения переходных отверстий и возникновения провала при плавном открытии дроссельной заслонки.
Для прочистки отверстий необходимо снять карбюратор, перевернуть его и прочистить их деревянной палочкой или медной проволокой, продуть сжатым воздухом. Если причина не в их засорении, то необходимо прочистить каналы и жиклеры системы холостого хода.
Для большей четкости работы переходной системы ее можно немного тюнинговать: «Доработка переходной системы первой камеры карбюратора Озон».
Регулировка
Цель регулировки — добиться такого положения дроссельных заслонок обеих камер карбюратора при котором отверстия переходных систем находятся выше кромок заслонок, а также полного, без зазоров перекрытия заслонками сечения смесительных камер.
Добиваемся этого вращая регулировочные винты каждой из заслонок или ослабив винты крепления заслонок на своих осях сместив их в ту или иную сторону.

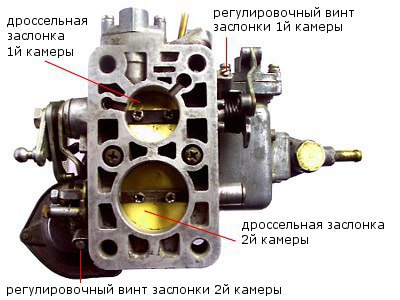

регулировочные винты положения дроссельных заслонок обеих камер карбюратора 2105, 2107 ОзонЕще пять статей по карбюраторам Озон
— Ускорительный насос карбюратора 2105, 2107 Озон
— Главные дозирующие системы карбюратора 2105, 2107 Озон
— Эконостат карбюраторов 2105, 2107 Озон
— Схемы карбюраторов 2105, 2107 Озон
— Пусковое устройство карбюраторов 2105. 2107 Озон
Уменьшение расхода топлива автомобиля с карбюратром 2105, 2107 Озон
Повышенный расход топлива на автомобилях с карбюратором 2105, 2107 Озон может быть вызван не только неправильной регулировкой карбюратора.
Поэтому прежде чем проводить его настройку на уменьшение расхода топлива стоит прочитать следующие статьи «Повышенный расход топлива» , «Большой расход топлива», а также «Нормы расхода топлива автомобилей ВАЗ».
Если вы уверены, что с вашим двигателем и карбюратором все более или менее в порядке можно проводить настройку на минимальный расход топлива, которая должна привести в итоге к снижению этого самого расхода на 0,5 – 1,5 литра/100 км. При этом потери в мощности и приемистости будут минимальны.
Необходимые инструменты
1. Тахометр.
Для определения частоты вращения коленчатого вала двигателя. Если его нет, можно обойтись собственным слухом.
2. Шлицевые отвертки с широким (5 мм) и узким (3 мм) лезвием.
Для вращения регулировочных винтов.
3. Дрель со сверлом 3 мм.
Для высверливания заглушки подстроечного винта системы холостого хода (регулирующего поступление дополнительного воздуха в систему холостого хода).
Порядок выполнения работ
1. Доработка главной дозирующей системы первой камеры карбюратора.
2. Настройка системы холостого хода и переходной системы первой камеры.
3. Проверка работы двигателя на разных режимах.
Доработка главной дозирующей системы первой камеры карбюратора заключается в небольшом обеднении проходящей через неё топливной смеси. Достигается это либо за счет увеличения объема воздуха, поступающего в смесь – увеличиваем размер воздушного жиклера первой камеры, либо за счет уменьшения подачи топлива в смесь – уменьшаем размер топливного жиклера первой камеры.
Предпочтительнее первый метод – легче подобрать нужные жиклеры. На карбюраторах 2105 воздушный жиклер первой камеры увеличиваем с 1,7 до 1,9 мм, 2107 – с 1,5 до 1,7 мм.

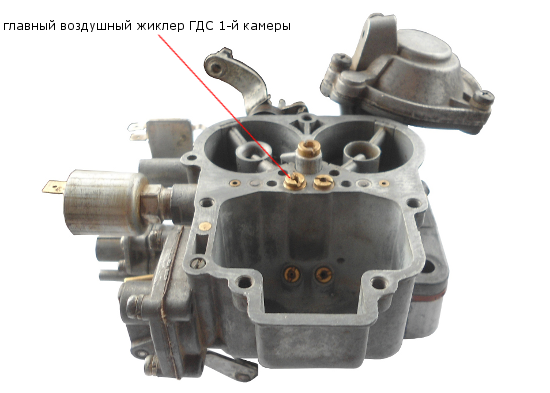

воздушный жиклер главной дозирующей системы 1-й камеры карбюратораЕсли при эксплуатации автомобиля с увеличенным воздушным жиклером заметного ухудшения динамики или рывков с провалами не прослеживается, можно ограничиться этой небольшой доработкой. Экономия топлива в этом случае составит 0,5 – 1,0 л на 100 км пробега.
В случае появления проблем в работе двигателя следует либо несколько уменьшить сечение воздушного жиклера ГДС первой камеры, подобрав соответствующий жиклер и продолжать эксплуатацию автомобиля дальше, либо идти до конца и продолжить настройку на экономичность своего карбюратора, прейдя к следующему этапу работ.
Следующий этап — это обеднение топливной смеси, поступающей в цилиндры двигателя, на холостом ходу и на переходном режиме, когда при нажатии на педаль «газа» дроссельная заслонка первой камеры начинает приоткрываться.
Для этого нам понадобится подстроечный винт, находящийся под металлической заглушкой. Заглушку высверливаем сверлом (3 мм). Особых усилий при этом не прикладываем, так как можно повредить сам винт. Вворачиваем винт до упора и запоминаем число оборотов, что бы, если что, потом все вернуть как было. Потом выворачиваем его в изначальную позицию.
подстроечный винт — для добавки лишнего воздуха в топливную смесь на карбюраторе 2105, 2107 ОзонРегулируем обороты холостого хода, добиваясь их нормального значения. Статья «Регулировка холостого хода карбюратора 2105, 2107 Озон».
Далее выворачиваем подстроечный винт приблизительно на четверть и проверяем работу двигателя на холостом ходу и при плавном нажатии на педаль «газа». Если холостой ход более-менее в норме и провалов нет, то выворачиваем подстроечный винт еще на четверть и проводим проверку заново.
Повторяем эту операцию пока не появятся провал и неустойчивый холостой ход. Заворачиваем винт чуть-чуть назад, чтобы провал исчез. Настройка завершена.
Еще пять статей на сайте по тюнингу и доработке карбюраторов
— Доработка пневмопривода дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон.
— Доработка системы ЭПХХ карбюраторов 2105, 2107 Озон.
— Прочистка системы холостого хода карбюраторов 2105, 2107 Озон.
— Проверка и ремонт системы ЭПХХ карбюраторов 2105, 2107 Озон.
— Проверка и ремонт ускорительного насоса карбюраторов 2105, 2107 Озон.
Тарировочные карбюратора 2107-1107010, 2107-1107010-20 Озон
Параметры и тарировочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон
Главные дозирующие системы
Диаметр смесительной камеры
1-я камера – 28 мм
2-я камера – 32 мм
Диаметр узкой части большого диффузора
1-я камера – 22 мм
2-я камера – 25 мм
Маркировка малого диффузора
1-я камера – 3,5
2-я камера – 4,5
Диаметр главного топливного жиклера ГДС
1-я камера – 1,12 мм
2-я камера – 1,50 мм
Диаметр главного воздушного жиклера ГДС
1-я камера – 1,50 мм
2-я камера – 1,50 мм
Система холостого хода и переходные системы
Диаметр топливного жиклера холостого хода
1-я камера – 0,50 мм
Диаметр воздушного жиклера холостого хода
1-я камера – 1,50 мм
Диаметр топливного жиклера переходной системы 2-й камеры – 0,6 мм
Диаметр воздушного жиклера переходной системы 2-й камеры – 0,7 мм
Ускорительный насос
Диаметр отверстия распылителя – 0,4 мм
Производительность за 10 нажатий – 7,0±1,75 см3
Эконостат (2-я камера)
Диаметр топливного жиклера – 1,50 мм
Диаметр воздушного жиклера – 1,20 мм
Диаметр эмульсионного жиклера
Пневмопривод второй камеры карбюратора
Диаметр воздушного жиклера
1-я камера – 1,50 мм
2-я камера – 1,20 мм
Поплавковая камера
Расстояние между поплавком и прокладкой крышки 6,5±0,25 мм
Полный ход поплавка – 15 мм
Пусковые зазоры
У дроссельной заслонки – 0,85 – 0,90мм
У воздушной заслонки – 5,0 – 5,5 мм
Масса поплавка – 11-13 г
Управление воздушной заслонкой — ручное
Выносной клапан ЭПХХ и микропереключатель у карбюратора 2107-1107010 имеется, у 2107-1107010-20 отсутствует
Имеется штуцер отбора разрежения к вакуумному регулятору опережения зажигания
Масса карбюратора – 2,65 кг
Примечания и дополнения
— Подробнее о жиклерах карбюраторов Озон: «Жиклеры карбюратора Озон».
Еще пять статей на сайте по карбюраторам Озон
— Тарировочные данные параметры карбюратора 2105-1101-7010-10 Озон
— Тарировочные данные карбюратора ДААЗ 2105-1107010, 2105-1107010-20 Озон
— Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля
— Схема карбюратора 2105, 2107 Озон
— Устройство верхней части (крышки) карбюратора 2105, 2107 Озон
Карбюратор Озон 2107 | тел. 8(951)671-16-00
Карбюратор Озон 2107
Карбюратор Озон 2107 – это устройство для производства топливно-воздушной консистенции соответственного состава для движков внутреннего сгорания с искровым зажиганием. Карбюратор определяет дозирования горючего, испарение и смешение паров горючего и воздуха, а потом предоставляет соответственное количество соединения через впускной коллектор на цилиндр. Карбюратор является частью системы питания бензинового двигателя.
Первоначально все карбюраторы Озон предназначались для автомобилей «Жигули» и имели одинаковую конструкцию. Базовые модели 2105 и 2107 различаются параметрами дозирующих систем, подобранными для двигателей рабочим объемом 1.2, 1.3, 1.45 и 1.6 литра соответственно. Их модификации имеют незначительные конструктивные отличия, а также различаются сечениями дозирующих элементов и комплектаций.
Карбюратор Озон 2107 – оборудован экономайзером принудительного холостого хода с микропереключателем, а также штуцером отбора разрежения для вакуумного регулятора опережения зажигания. Карбюратор Озон 2107 устанавливался на двигатель ВАЗ-2105 рабочим объемом 1.3 литра. Также им комплектовались автомобили с двигателями ВАЗ-2101 и 21011 последних годов выпуска, на которые устанавливался распределитель зажигания, оснащенный вакуумным регулятором.
На модификации 2105-1107020-20 установлен штуцер отбора разрежения для вакуумного регулятора опережения зажигания, но отсутствуют элементы системы ЭПХХ. Карбюраторы модели 2105-1107020-10 предназначены для замены карбюраторов, установленных на автомобили ВАЗ ранних выпусков с распределителем зажигания без вакуумного регулятора и не оборудованные системой ЭПХХ.
Его схема не имела ничего особенного: 2 камеры (первичная и вторичная), четыре жиклера, 2 дроссельные заслонки и т.д. Но все же, он занимал лидирующее место на рынке.
Помимо стандартного карбюратора Озон 2107, имелась модификация «Озон» 1107010. Ее отличие в том, что она устанавливалась исключительно на двигатели «Жигули» 2103 и 06, которые были установлены на автомобиле Лада 2105 и 07. Поскольку данный механизм, имел вакуумный привод заслонки, модификация 1107010, подразделялась на 1107010 – 20. Цифра «20» обозначала, что данное устройство устанавливалось только на последних моделях Лада 2107 с “Шестерочным” двигателем.
Схема карбюратора 2105, 2107 Озон и их модификаций с экономайзером принудительного холостого хода
Схема карбюратора 2105, 2107 Озон и их модификаций без экономайзера принудительного холостого хода
1. Винт ускорительного насоса.
2. Заглушка.
3. Топливный жиклер переходной системы второй камеры карбюратора.
4. Воздушный жиклер переходной системы второй камеры.
5. Воздушный жиклер эконостата.
6. Топливный жиклер эконостата.
7. Воздушный жиклер главной дозирующей системы второй камеры карбюратора.
8. Эмульсионный жиклер эконостата.
9. Диафрагменный механизм пневмопривода дроссельной заслонки второй камеры карбюратора.
10. Малый диффузор.
11. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора.
12. Винт – клапан (нагнетательный) ускорительного насоса.
13. Распылитель ускорительного насоса.
14. Воздушная заслонка карбюратора.
15. Воздушный жиклер главной дозирующей системы первой камеры карбюратора.
16. Демпферный жиклер пускового устройства.
17. Диафрагменный механизм пускового устройства.
18. Воздушный жиклер системы холостого хода.
19. Топливный жиклер системы холостого хода.
20. Топливный игольчатый клапан.
21. Сетчатый фильтр карбюратора.
22. Топливный штуцер.
23. Поплавок.
24. Подстроечный винт системы холостого хода.
25. Топливный жиклер главной дозирующей системы первой камеры.
26. Винт «качества» топливной смеси.
27. Винт «количества» топливной смеси.
28. Дроссельная заслонка первой камеры.
29. Теплоизоляционная проставка.
30. Дроссельная заслонка второй камеры карбюратора.
31. Шток диафрагмы пневмопривода дроссельной заслонки второй камеры.
32. Эмульсионная трубка.
33. Топливный жиклер главной дозирующей системы второй камеры.
34. Перепускной жиклер ускорительного насоса.
35. Всасывающий клапан ускорительного насоса.
36. Рычаг привода ускорительного насоса.
Читать ещё……
