Датчик включения вентилятора радиатора ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Датчик включения (выключения) вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Назначение датчика включения вентилятора

Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

— Расположение на автомобиле

Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

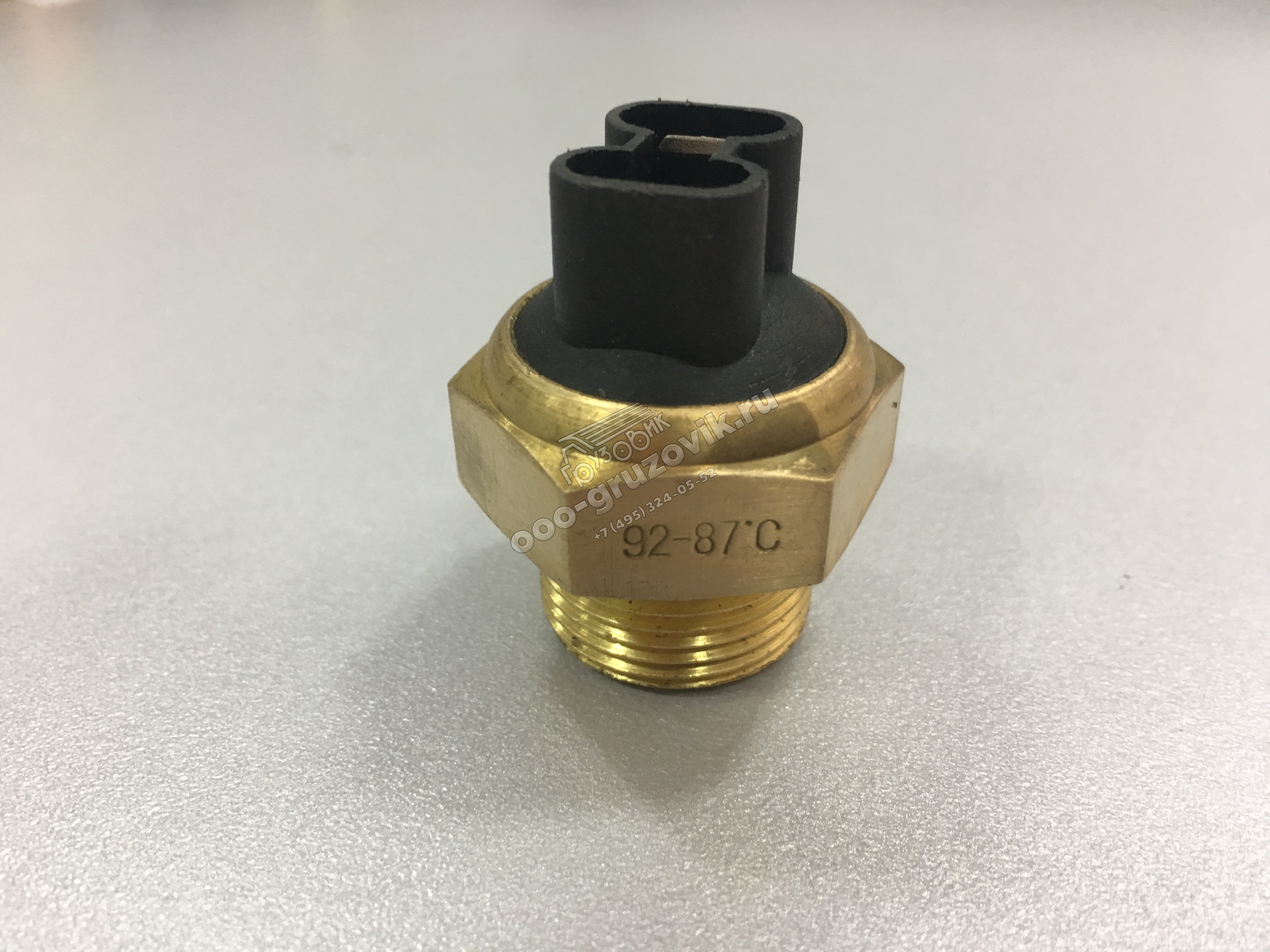

— Устройство датчика включения вентилятора

Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.

— Принцип действия датчика включения вентилятора

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

— Неисправности датчика включения вентилятора

В случае неисправности датчика охлаждающая жидкость (антифриз, тосол) начинает кипеть, что заметно в расширительном бачке.  Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

Помимо этого возможна ситуация, когда вентилятор на радиаторе не выключается после включения. Практически всегда в этом виноват датчик. Подробнее: «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093».

— Применяемость датчика включения вентилятора

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

Примечания и дополнения

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106).  Он работает только на указатель температуры.

Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

— Термостат системы охлаждения двигателя ВАЗ 21083 (21093, 21099)

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины

— Потек радиатор системы охлаждения двигателя

— Электрическая схема включения вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Удаление воздушной пробки в системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Проверка системы охлаждения двигателя ВАЗ 2108, 2109, 21099

Замена датчика включения вентилятора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание!
Перед покупкой нового датчика, особое внимание обращайте на его маркировку, которая указана на гранях. Эта маркировка должна соответствовать тому датчику, который установлен на вашем автомобиле, потому что все датчики предназначены для разных моделей автомобиля, и тем самым каждый датчик имеют свою определенную температуру срабатывания!

Когда нужно менять датчик включения вентилятора?
• При выходе его из строя, а именно если датчик перестал включать вентилятор охлаждения двигателя, при нагревании двигателя до высокой температуры.

Как заменить датчик включения вентилятора на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сперва из радиатора, слейте всю охлаждающую жидкость. (Как сливать жидкость, см. в статье: «Замена охлаждающей жидкости»)

Примечание!
Не всегда нужно сливать охлаждающую жидкость из радиатора, если вы обладаете достаточным навыком по замене датчика, то можно сделать так:

• Сперва отсоединить от старого датчика, два провода и после чего вывернуть датчик из отверстия, и на его место тут же установить новый датчик, и подсоединить к нему эти же два провода, благодаря этой операции, из радиатора выльется очень малое количество жидкости, и тем самым датчик будет заменен на новый. (Как отворачивать датчик и отсоединять от него два провода, см. ниже в этой же статье)

2) Далее разыщите этот самый датчик на радиаторе, и после чего руками отсоедините два провода, которые подсоединен к нему.

Примечание!
Что бы убедится на 100%, в том что действительно пришел в негодность датчик включения вентилятора, проделайте следующий действия:

• После отсоединения двух проводов от датчика, сомкните их оголенные кончики между собой, и после этого у вас должен заработать вентилятор.

Примечание!
Если у вас действительно после замыкания этих двух проводов заработал вентилятор, то это означает что датчик пришел в негодность, но если же вентилятор не заработал, то в таком случае все дело в нем самом, а именно в электродвигателе вентилятора, замените электродвигатель на новый, и после чего проблема должна исчезнуть! (Как снять электродвигатель, см. в статье «Замена вентилятора радиатора»)

3) Теперь ослабьте гайку, которая крепит клему «-» к аккумулятору, и после чего скиньте ее. (В подробностях скидывание клемы, см. в статье: «Замена аккумулятора», пункт «1»)

4) Затем при помощи гаечного ключа, полностью выверните датчик из отверстия, в котором он располагается.

Примечание!
Выворачивайте старый датчик аккуратно, потому что на его резьбе, еще в добавок установлена уплотнительная прокладка, которая так же может быть установлена, на резьбу нового датчика!

Установка:
1) Сначала возьмите в руки новый датчик включения вентилятора, и после чего установите его в отверстие радиатора, а после установки при помощи гаечного ключа, заверните гайку датчика до упора.

2) Далее подсоедините к датчику, два кончика проводов.

3) Следом оденьте на аккумулятор, клему «-», и после этого закрутите гайку ее крепления.

4) И в завершение операции, в радиатор охлаждения, залейте охлаждающую жидкость. (Как залить жидкость, см в статье: «Замена охлаждающей жидкости»)

Замена датчика включения вентилятора ВАЗ 2109 карбюратор и 21099

Автор: Виктор

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Содержание

Открытьполное содержание

[ Скрыть]

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

Первый способ:

1. Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
2. Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
3. В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике — канал Техник-механик).

Еще один вариант проверки:

1. Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм. Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
2. Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
3. Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.

Фотогалерея «Самостоятельная диагностика»

Возможные неисправности и способы их устранения

По каким причинам устройство может перестать функционировать:

1. Внутреннее повреждение контакта, который находится внутри девайса. На практике в результате длительной эксплуатации данный контакт может оборваться, также интенсивное использование ДТОЖ может привести к появлению трещин на нем. Если причина кроется в обрыве, то это чревато полной поломкой контроллера — датчик попросту сгорит. Если же проблема заключается в трещинах, то устройство может работать, но некорректно. Из-за отсутствия контакта контроллер будет передавать неверную информацию о жидкости, то есть на панели приборов будут выведены некорректные значения.
2. Еще одна причина — повреждение изоляции девайса. Если изоляция устройства нарушена, то контроллер может работать с замыканиями. Замыкания в его работе могут стать причиной полного выхода из строя девайса.
3. Произошел обрыв в электроцепи рядом с контроллером. Из-за повреждения проводки устройство не сможет передавать данные об антифризе на приборную панель. Соответственно, в случае перегрева мотора водитель даже может не узнать об этом.

По каким симптомам можно определить неработоспособность этого девайса:

1. Мотор автомобиля стал с трудом заводиться на горячую. То есть сутра завести его можно, а вот когда агрегат прогреется, появляются неполадки.
2. Повышенный расход горючего. Определить такой признак можно только тогда, когда вы будете внимательно следить за работой автомобиля. Увеличенный расход горючего обусловлен перегрузом силового агрегата, когда тот прогрет.
3. Если же ДТОЖ сломался и больше не функционирует, то на контрольном щитке будут выводиться неверные данные о температуре мотора. Для полного прогрева ДВС обычно требуется не более 10 минут. Если через 10 минут после запуска вы заметили, что стрелка на указателе на приборке не пошла вверх, то скорей всего, ДТОЖ надо менять (видео снял Яковлев Дмитрий).

Инструкция по замене датчика ТОЖ своими руками

Замена ДТОЖ выполняется следующим образом:

1. Сначала необходимо отключить зажигание и открыть капот своего авто.
2. Далее, под сливное отверстие радиаторного устройства двигателя надо подставить емкость, в нее будет собираться вся охлаждающая жидкость. Откройте пробку и слейте антифриз, после чего найдите ДТОЖ, отключите от него разъем.
3. Используя гаечный ключ, вам надо будет произвести демонтаж контроллера. Устройство извлекается из места установки. При снятии вы можете увидеть прорезиненный уплотнитель, когда будете снимать регулятор, не потеряйте его. Если вы заметили, что резинка сильно износилась, то ее нужно будет заменить.
4. После этого вам надо будет установить новый контроллер в место монтажа. С помощью ключа закрутите девайс до упора, а затем подключите разъем с проводом, который вы отключали при демонтаже. Теперь вам остается только залить рабочую жидкость в радиаторное устройство и включить зажигание, запустить мотор и проверить работоспособность устройства.

Видео «Как правильно поменять датчик активации вентилятора»

Как в гаражных условиях произвести замену ДВВ на автомобиле ВАЗ 21099, и каких ошибок при этом нельзя допустить — узнайте из ролика, опубликованного каналом Мысли и советы от Мустафы Муртазаева.

Датчик включения вентилятора на инжекторной ВАЗ 2114: замена своими руками, диагностика неисправности

Содержание:

1. Причины поломки вентилятора
2. Проверка датчика
3. Замена

Каждый водитель знает, что перегрев двигателя — это очень плохо. Ни к чему хорошему он привести не может. Дабы обезопасить мотор от перегрева, автомобили оснащаются вентиляторами охлаждения радиатора. Причем порой он далеко не один.

Сегодня поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременное включение этого охлаждающего устройства, предотвращая нежелательный перегрев.

Внешний вид устройства и расположение

Немного теории

Причины поломки вентилятора

Есть ряд причин, из-за которых датчик вентилятора может в итоге выйти из строя помимо датчика. Потому их предварительно следует исключить, чтобы убедиться — датчик всему виной.

К причинам отказа в работе вентилятора относят:

1. Вышел из строя вентилятор. Он может износиться, потерять целостность, получить механические повреждения. Заменить его будет дороже, если сравнивать с датчиком, но выбора нет.
2. Оборвалась цепь. При проверке датчика обычно применяют метод замыкания двух его контактов. Но если цепь проводки имеет повреждения, это сделать не удастся, а всю вину по неопытности свалят на регулятор.

Если проверка контактами не дала результата, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумуляторной батарее.

Проверка датчика

Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.

Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.

Искомый объект

Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:

• Емкость;
• Вода;
• Охлаждающая жидкость;
• Термометр;
• Мультиметр.

Приступаем к проверке.

1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
2. Опустите в нее датчик резьбовой частью.
3. Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
4. Поместите в жидкость термометр.
5. Нагрейте воду.
6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
7. Если этого не произошло, датчик действительно не работает и ему требуется сменщик.

Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены.

Работа предполагает потребность всего в нескольких инструментах и материалах:

• Накидной ключ на 30 миллиметров;
• Тара для слива жидкости охлаждения;
• Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

1. Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
2. Отключите от аккумуляторной батареи минусовую клемму.
3. Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
4. Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
5. Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
6. Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
7. Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость. Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
8. Вверните пробку обратно.
9. Отключите контакты от датчика вентилятор.
10. С помощью ключа на 30 миллиметров откручивается регулятор.
11. Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
12. Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

13. Верните на место электропроводку регулятора вентилятора.
14. Залейте в расширительный бачок слитый заранее тосол или антифриз.
15. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
16. Верните на место минусовую клемму аккумулятора.
17. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
18. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

• С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
• Подготовьте новый датчик.
• Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
• При этом определенная часть тосола вытечет, но это не страшно.
• После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
• Убедитесь в отсутствии течи после установки нового устройства.

Здесь особенно важно работать на холодном двигателе, поскольку при нагреве и под давлением после снятия датчика ОЖ может попасть на вас. Последствия контакта кожи с горячей жидкостью описывать вряд ли стоит.

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

ДТОЖ на ВАЗ 2109 инжектор и карбюратор, работа датчика включения вентилятора

Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

Содержание

[ Раскрыть]

[ Скрыть]

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Второй способ диагностики:

1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

Усовершенствование датчика включения вентилятора | Каталог самоделок

Состояние двигателя автомобиля напрямую зависит от эффективной работы вентилятора охлаждения. Особенно это актуально для автомобилей марки ВАЗ-2109 в летний период. В больших городах улицы перегружены транспортом, и водитель вынужден резко изменять режимы работы двигателя при движении, а это дает дополнительную нагрузку на внутренние системы машины. При этом остановиться для охлаждения двигателя нет возможности.

У модели ВАЗ-2109 большая часть поломок системы охлаждения приходится на датчик включения вентилятора. Сама деталь не очень надежная и нет гарантии, что новый образец будет работать исправно. Специалисты это связывают с большим количеством контрафактной продукции на рынке запчастей.

Поэтому информация об устройстве, положении и замене датчика включения вентилятора пригодится каждому владельцу «девятки».

Конструкция датчика очень проста. Его работа основана на деформации измерительного элемента (биметаллической пластины) под воздействием высоких температур. При этом замыкаются необходимые контакты, и идет сигнал на вентилятор.

Разные типы датчика имеют не одинаковую температуру срабатывания. Некоторые современные модели могут выбирать даже скорость вращения вентилятора, они оснащены двумя дополнительными контактами.

Узнать, что вентилятор работает не адекватно, можно довольно просто. При высокой температуре охлаждающей жидкости он не запускается, а начинает работать сразу при включении холодного двигателя. Находится датчик на нижней части радиатора. Его легко идентифицировать по двум отходящим проводам.

Обычно сразу проводят замену детали и тем самым решают проблему. Однако чтобы закрепить результат и продлить срок службы датчика, можно выполнить ряд не хитрых манипуляций по поиску истинных причин поломки:

• Когда вентилятор не работает по штатной схеме, то специалисты рекомендуют перемкнуть провода датчика между собой. Такой датчик с дефектом, если его корпус нагрелся, а вентилятор так и не включился. Если поверхность устройства теплая, но при этом повысилась температура радиатора, то необходима дополнительная проверка уровня охлаждающей жидкости и состояния термостата;
• При замкнутых проводах и отсутствующем звуке запуска реле вентилятор может не включиться. В таком случае дефект нужно искать на 4-м предохранителя, а также проверять исправность самого реле.
• Если вентилятор не включается при замкнутых проводах, а реле срабатывает в штатном режиме, то, скорее всего, произошла поломка 8-го предохранителя.
• На холодном двигателей происходит запуск вентилятора. Такой дефект можно устранить путем отсоединения от датчика одного из проводов. При остановке вентилятора нужно осмотреть контакты датчика, возможно, они залипли. Если остановка вентилятора не произошла, то причину стоит искать в неисправности управляющего реле.

В случае, если датчик включения вентилятора требует замены, то под рукой достаточно иметь только ключ на «30». Работы состоят из четырех этапов:

1. Для начала нужно отключить зажигание;
2. Охлаждающую жидкость сливают из бачка;
3. Отсоединяют контакты от колодки устройства;
4. Гаечным ключом устройство выворачивается из посадочного гнезда. При этом нужно прилагать не большое усилие.

Монтаж датчика после замены осуществляется в обратном порядке. Мастера рекомендуют перед установкой проверить работу устройства на холодном двигателе. При этом не придется сливать из бачка охлаждающую жидкость. Потери тосола будут не большими, если замену датчика выполнить быстро.

не работает вентилятор охлаждения в чем причина ваз 2109

вентилятор охлаждения не работает, в чем причина ваз 2109

1. всю цепочку нужно проверять
2. запуск от предохранителя вентилятора. потом сам клапан. затем его разъем. затем термостат. если все перечисленное ранее живое, то пошел «геморрой», называется проводка подкапотного пространства ….
   если машину оставили рядом с мусорными контейнерами, то есть шанс прогрызть проводку (сам в это попал.Сегодня просто выложил, а завтра облажался на то, что крысы съели)
3. Причина может быть в каждом компоненте.
   Кстати, ВАЗ-2109 с карбюратором или инжектором? Это тоже имеет значение.
4. попробуйте поменять датчик включения вентилятора или может заглушка просто оторвалась от него
5. ВАЗ 2109-инжектор или карбюратор?
   если ИНЖЕКТОР:
   -открыть капот и посмотреть, есть ли тосол (антифриз) в расширительном бачке? Разъём на вентиляторе охлаждения гнилой (разъём двухконтактный идёт)? нагревается и термостат работает? Также может быть неисправен датчик включения вентилятора (на термостате стоит двухконтактный датчик), также стоит проверить предохранитель вентилятора.НО ПЕРВОЕ — КОГДА ВЫКЛЮЧЕНО. ПРИ ЗАЖИГАНИИ СНИМИТЕ РАЗЪЕМ С ДАТЧИКА ТЕМПЕРАТУРЫ И ВКЛЮЧИТЕ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧЕН ПОСЛЕ НЕСКОЛЬКИХ СЕКУНД, ЗАТЕМ ЗАМЕНИТЕ ДАТЧИК. ВЕНТИЛЯТОР, ЕСЛИ НЕТ, ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ, УСТАНОВИТЕ РАЗЪЕМ И СМОТРИТЕ ЗАКАЗ, НАПИСАННЫЙ ВЫШЕ !! !
   -EFO 2109 CARBURETT-AT-OFF. ЗАЖИГАНИЕ СНИМИТЕ СОЕДИНИТЕЛЬ С ДАТЧИКОМ. ВЕНТИЛЯТОР (НАХОДИТСЯ НА ДВУХ КОНТАКТНОМ ДАТЧИКЕ РАДИАТОРА), ОТКЛЮЧИТЕ РАЗЪЕМ И СМОТРИТЕ НА: ЕСЛИ ВКЛЮЧЕН. ВЕНТИЛЯТОР, ПРОБЛЕМА С ДАТЧИКОМ, ЕСЛИ СЕТЬ СМОТРЕТЬ ПРЕДОХРАНИТЕЛЬ, ПОДКЛЮЧИТЕ К ВЕНТИЛЯТОРУ И САМОВЕНТИЛЯТОРУ (КРЫШКА МОЖЕТ ОХЛАДИТЬ).

   В обоих случаях должен быть тосол (тосол), исправный вентилятор (если рука вращается легко, то норма), поворотный разъем на вентиляторе не гнилой, это целый предак. удачи

6. Если карбюратор, снимите концы проводов с датчика включения на радиаторе и закоротите их при включенном зажигании, если вентилятор запустится, замените датчик, если нет, проверьте предохранитель, реле, электродвигатель, только для впрыска предохранители, реле и электродвигатель

Почему не работает электровентилятор на ВАЗ 2109.Замена вентилятора охлаждения

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — необходимый и ответственный процесс, который можно провести самостоятельно.

Причины неисправности вентилятора

В автомобиле ВАЗ 2109 вентилятор охлаждения в процессе работы может издавать посторонние звуки.
Причин такого поведения может быть много:

• Возможно, болт, которым вентилятор крепится к двигателю, просто откручивается.Из-за того, что плохо держится, во время езды спотыкается.
  На самом деле это приводит к образованию странных звуков.
• Радиатор установлен неправильно. То есть не на своем месте. Возможно, он лежит на поперечине подвески, что тоже не очень хорошо.
• Возможно, вентилятор треснул с одной стороны, что привело к разбалансировке.

Примечание: полностью менять не обязательно. Достаточно заменить поврежденную деталь.

• На крыльчатку попала грязь. Это вроде бы пустяк, но приводит к дисбалансу. В итоге непонятное постукивание.

• Подушки плохо зажаты, поэтому плохо держат мотор. Возможно, подушки сдавлены (такое бывает после длительного использования). В результате двигатель вибрирует.

Примечание: эту проблему можно решить, заменив подушки или вставив резиновые прокладки.

• Если вентилятор сильно гудит, значит, ему не хватает смазки (необходимо срочно смазать двигатель маслом).
• Разбился подшипник. Эта проблема возникает из-за того, что рабочее колесо долгое время было повреждено, поэтому в системе наблюдался дисбаланс.

Примечание: есть только один способ решить эту проблему — заменить подшипник. Однако перед этим необходимо откорректировать положение крыльчатки, так как вскоре из-за нее может выйти из строя другой подшипник.

Как отрегулировать крыльчатку

Есть два варианта балансировки:

• Первый — прикрутить тонкую проволоку к лопасти вентилятора.Посмотрите, с какой стороны дисбаланс проявляется больше.
  Плавным движением постарайтесь выровнять крыльчатку до исчезновения посторонних звуков.
• Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия. Установите крыльчатку на две опоры, расположенные в горизонтальном положении.
  Если есть дисбаланс, то вы можете избавиться от него, повернув более тяжелое лезвие или приклеив к нему небольшой грузик с меньшим весом.

Примечание: в качестве оси может выступать обычное сверло.Роль двух горизонтальных опор могут выполнять два стола.

Можно поменять четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное.

Примечание: нельзя сказать, что последнее круто намного лучше первого, но уж точно не хуже. Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже можно найти как рабочие колеса индивидуальные, так и в комплекте с мотором. Вторые, конечно, намного дороже.
Поэтому не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он стал лучше работать).
Не покупайте самые дешевые рабочие колеса. Обычно у них есть небольшие дефекты.

Примечание: есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор

Если замена крыльчатки не помогла, то придется пойти на крайние меры — заменить сам вентилятор охлаждения.

Для этого выполните следующие действия:

Примечание: после этого будет достаточно места для проведения дальнейших работ.

• Чтобы легко снять корпус вентилятора, открутите 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт откручиваются без труда.
  Однако с последним болтом придется повозиться. Дело в том, что он находится в не очень удобном месте.
  Доступ к нему затруднен поперечной балкой и прикрепленными к ней рычагами.

• Выколоть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: сама крыльчатка очень хрупкая, поэтому работать с ней нужно осторожно.

• Головкой на 13 отверните гайку крепления крыльчатки.
• Ни в коем случае нельзя терять шпонку, вставляемую в вал мотора. В противном случае вам придется скрафтить что-то похожее на нее самостоятельно, но это не так просто.
• Заменить лопасти рабочего колеса.

• Вставить на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затягивать как можно туже, ведь если крыльчатка зависнет, то вскоре снова сломается.

• Перед установкой вентилятора на место необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, исходящая от вентилятора, будет менее заметна на.
• Чтобы легко надеть застежку на шпильку, можно сделать небольшую прорезь в нижнем креплении рамы.

• Вставной вентилятор. Затяните все гайки, которые его крепят.

Двойной вентилятор

Летом «девятка» особенно перегревается. Поэтому для обеспечения максимума можно установить два вентилятора вместо одного.
Для этого:

• Прежде всего, нужно сделать еще одно крепление для вентилятора.
• Кроме того, в самом вентиляторе необходимо проделать небольшое отверстие, чтобы его можно было легко заменить.
• Разобрать мотор и снять магниты (лучше отверткой, чтобы они не потрескались).

Примечание: важно не перепутать, в каком порядке стояли магниты, поэтому их нужно промаркировать.

• Отрежьте предыдущие опоры цилиндра болгаркой и приварите на их место новые.
• Соберите двигатель в обратном порядке.
• Прикрутите раму к двигателю.
• Поставил лезвия.
• Подключите два вентилятора к лопастям.

Примечание: один вентилятор уже будет подключен (стандартно).Другой можно включить по мере необходимости, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока. Однако если вы сделаете эту работу самостоятельно, вам придется платить еще меньше.
Не забывайте, что перед этим стоит просмотреть различные фото и видео по этой теме. Возможно, предложенная нами инструкция тоже пригодится.

Схема включения вентилятора ВАЗ 2109 с помощью реле

Заставить вентилятор на ВАЗ 2109 несложно, нужно лишь немного подумать и понять принцип работы всей системы.Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (и совершенно неважно, зимой это происходит или летом). В жаркую погоду перегрев, конечно, происходит сильнее.

Но при длительном движении в пусковом режиме и мгновенной остановке тосол в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 не включается в автоматическом режиме, заменим датчик температуры, а также составим небольшую схему принудительного запуска обдува.Последнее пригодится, так как качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так много:

1. Перегорела обмотка двигателя.
2. Неисправен термовыключатель.
3. Нарушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? Первым делом откройте кран печки, это увеличит круг циркуляции теплоносителя. Не забудьте включить вентилятор обдува радиатора, чтобы он быстрее остывал.

Когда температура начнет немного падать, заглушите двигатель. Открываете капот и перед вами не очень приятная картина — антифриз ушел, половина отсека мокрая. Необходимо долить жидкость в расширительный бачок. Если летом, то можно полить водой (главное перед зимой поменять на антифриз).

Проверить работу электродвигателя — отсоединить клеммную колодку и напрямую подать на нее питание от аккумулятора.Пропеллер крутится? Итак, с обмоткой все нормально, устанавливаем блок на место. За включение вентилятора ВАЗ 2109 на более поздних версиях отвечает только сенсорный выключатель.

Для проверки нужно вынуть из него два провода и соединить их. Если ротор начал вращаться, значит неисправность кроется именно в датчике. Выход из ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как контроль включения вентилятора ВАЗ 2109 осуществляется массово (если оголенный провод зацепляется за часть корпуса, то ничего страшного).

И третья причина — обрыв провода. К датчику вентилятора ВАЗ 2109 идут два провода: напрямую от вентилятора и массы (кузова). Если раньше проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в минус девятке отрицательный провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите место возле радиатора, где можно подключить отрицательный шнур питания. Вот и все неисправности, которые могут поджидать вас. Теперь стоит поговорить о полезной кнопке для принудительного продувания.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Есть два варианта — через реле или с помощью одного переключателя. Схема подключения реле проста — нужно подключить два провода параллельно датчику. Оба они должны подойти к нормально разомкнутым клеммам электромагнитного реле. Такая схема позволяет избежать сильного тока в автоматическом выключателе.

Два тонких провода необходимо вывести под приборную панель и подключить к контактам кнопки (или переключателя).Таким образом, в салоне установлена ​​слаботочная катушка электромагнитного реле, а все сильноточные цепи расположены под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 достаточно нажать кнопку для охлаждения мотора. Для этого используется стандартное реле с нормально разомкнутыми контактами. Аналогичные установлены на легких, электродвигателях. Цена его в магазине порядка 50-70 рублей.

Стоимость вентилятора на датчике около 100 рублей. В результате, потратив пару сотен полчаса, вы создадите надежную систему, которая не подведет в трудную минуту.

Скажу сам: пару раз закипев в пробках, из-за невключения вентилятора пришлось ставить обычный выключатель и реле. К сожалению, ничего не нашел, кроме переключателя вентилятора печки от шестерки, поэтому поставил. А теперь, когда подхожу к джему, просто включаю вентилятор. И выключите после остановки. Это не влияет на маневренность и скорость. Даже с учетом того, что карбюраторная девятка (держит холостой ход 900-930), рывков и попыток заглохнуть нет.

С первых дней создания двигателя внутреннего сгорания у него была одна главная проблема — повышенное тепловыделение. Это явление сопровождается перегревом двигателя, ресурс которого можно быстро уменьшить. При перегреве двигателя может произойти деформация многих деталей поршневой группы, повреждение сальников, сальников и подшипников, а также возгорание топлива в системе питания.

Первая система охлаждения промыла водой стенки двигателя.При нагревании вода испарялась и «забирала» у двигателя некоторое количество тепла. Позже появились более совершенные замкнутые системы охлаждения двигателя, действие которых было усилено с помощью охлаждающих вентиляторов.

Изначально вентилятор крепился к водяному насосу или. Вращаясь, вентилятор работал непрерывно и охладил двигатель на заданном уровне за весь период работы. Недостаток такого вентилятора в том, что его вращение не прекращается даже зимой, когда двигатель прогревается дольше, чем летом.Таким образом, прогревание длилось намного дольше.

Все недостатки насосов-вентиляторов перекрыл электропривод. Электрические вентиляторы появились во второй половине 20 века и значительно улучшили как охлаждение, так и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109

Вентилятор состоит из электродвигателя, на валу которого установлено колесо с лопастями и специальный кожух с креплениями.Кожух предназначен для крепления вентилятора и имеет такую ​​конструкцию, которая позволяет вентилятору забирать воздух только спереди автомобиля. Кожух выполнен из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор работает только при определенных значениях температуры охлаждающей жидкости и не дает температуре подняться выше нормы. Когда охлаждающая жидкость достигает в радиаторе определенной температуры (87 — 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь охлаждающего вентилятора.Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура упадет ниже уставки, датчик размыкает и отключает электрическую цепь охлаждающего вентилятора. Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных условиях эксплуатации.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считается его выход из строя. Проявляется в повышении температуры охлаждающей жидкости выше нормы.И как только капот открыли, оказалось, что вентилятор не работает.

Диагностика неисправностей начинается с проверки датчика. Для этого из датчика вытягиваются провода и замыкаются между собой (зажигание должно быть включено). Если вентилятор начинает вращаться, значит проблема в датчике, если нет, то вентилятор задел проблему на все сто процентов.

Отказ вентилятора обычно происходит из-за отказа двигателя. Отремонтировать электродвигатель может только электрик, поэтому в вашем случае нужно отнести его в ремонт или заменить на новый.Процесс удаления и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините штекер с проводами от разъема, ведущего к вентилятору.

3. Открутите болт крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его работу, подключив его напрямую к аккумулятору.Если он работает, установите его в порядке, обратном снятию.

На этом замена охлаждающего вентилятора завершена.

Всем привет!
Особенно привет тем, кто подписан на девятку!
Итак, пришла идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем переносить, менять то, что делали на АвтоВАЗе?
И все для того, чтобы добавить хоть немного свободного места под капотом.В связи с установкой двигателя 16кл, места под капотом стало совсем мало. При мелком ремонте руку никуда не сунешь …
Но, в большей степени напряг процесс самого вентилятора.
Напомню, что с карбюраторным ДВС вентилятор подключали к датчику температуры, расположенному в верхней части радиатора. Включение вентилятора зависело от датчика (90-100 градусов). В моем случае сенсор от классики, рабочая температура от 90 градусов.
Инжектор — работа вентилятора от мозга (у меня январь). На термостате есть датчик температуры, сигнал от него в мозги, и при достижении нужной температуры мозги включают вентилятор. В общем, здесь все понятно. Но почему-то включение из мозга не всегда происходило при 105 градусах. Бывало и выше. В пробках это было очень тревожно. Пришлось на всю плиту включить! Закипал антифриз … Поэтому было решено перестроить конструкцию.
Идею двух вентиляторов на передке давно видел в интернете. Многие покупают вентиляторы от новой Нивы (21213 …) или от ШевролеНивы, но для меня это дороговато. Вот фото фанатов стоимостью более 3000 р.

новые с нивы

Решено было приварить два вентилятора сам .
Сначала снимаем старый вентилятор с коробкой.

Пришлось немного помучить, не вылезла. Можно было снять защиту, подтянуть лицо и вытащить снизу, но… Просто открутил верхнюю трубу идущую к радиатору, снял и вытащил вентилятор наверх.

Что с ним делать, что делать? ..
… По счастливой случайности друзья подарили мне две коробки для вентилятора от классики и сам мотор с лопастями.
Примерил коробку от 2108

коробку от 2108

как я уже писал — от классики

Коробка 2103 сделана более-менее изящно и более подходящей.
Моторы одинаковые, как на классике, так и на девятке — от ВАЗ 2103.Лопостя тоже.
Снимаем лопатки, чтобы они не мешали и красим. Во-первых, и очистить двигатель от окисления, но смазать его.
Вот схемка.

как разобрать.

Купили ядовитую краску . Флуоресцентный.

Также обнаружена черная краска.
Процесс сварки описывать не нужно …
После сварки примеряем на станке углы и кромки вентканалов пересекаются. Берем болгарку и делаем все так, как нам удобно.
Примерь, отсаживается.

Теперь берем дрель, сверло на 6,5 и просверливаем отверстия для крепления конструкции к телевизору. Осторожно, не повредить радиатор!
Далее, как все подходит, красим конструкцию в несколько слоев.
Ах да, пришлось отрезать ушки решетки радиатора, ну мешали они немного. Потом ставим решетку, не так уж и важно)
Сухая

обновленный телик

собираем, устанавливаем.

Кейс для проводки .
Будем подключать вентиляторы так, чтобы один работал от датчика на радиаторе, другой — от мозга.
Немного повеселившись, помог со схемой besxes .
Присла есть такая схема.

Немного поменял, но на самом деле все осталось как прислал.

Для подключения нам потребуется:
колодок мама / папа;
проводов
4-х контактное реле;
блок предохранителей, клеммы проводов;
изолента и немного мозгов.)))

Нет тока на вентилятор охлаждения ВАЗ 2109. Замена вентилятора охлаждения

Схема включения вентилятора ВАЗ 2109 с помощью реле

Принудительно включить вентилятор ВАЗ 2109 несложно, нужно лишь немного подумать и понять принцип работы всей системы. Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (и совершенно неважно, зимой это или летом).В жаркую погоду перегрев, конечно, происходит сильнее.

Но при длительной езде в пусковом режиме и мгновенной остановке тосол в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 не включается в автоматическом режиме, заменим датчик температуры, а также составим небольшую схему принудительного запуска обдува. Последнее оказывается полезным, так как качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так уж и много:

1. Перегорела обмотка двигателя.
2. Неисправен термовыключатель.
3. Нарушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? Первым делом откройте кран печки, это увеличит круг циркуляции теплоносителя. Не забудьте включить обдув радиатора печки, чтобы он быстрее остыл.

Когда температура начнет немного падать, заглушите двигатель. Открываешь капот и перед тобой не очень приятная картина — антифриз ушел, половина отсека мокрая.Надо долить жидкость в расширительный бачок … Если летом, то можно и воду налить (главное перед зимой поменять на антифриз).

Проверить работу электродвигателя — отсоединить клеммную колодку и подать на нее питание напрямую от аккумуляторной батареи. Пропеллер крутится? Итак, с обмоткой все хорошо, ставим блок на место. Только сенсорный выключатель отвечает за включение вентилятора ВАЗ 2109 на более поздних модификациях.

Для проверки нужно вынуть из него два провода и соединить их.Если ротор начинает вращаться, значит неисправность кроется в датчике. Выход из ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как контроль включения вентилятора ВАЗ 2109 осуществляется по весу (если зацепился оголенный провод на части корпуса, то ничего страшного).

И третья причина — обрыв проводов. К датчику вентилятора ВАЗ 2109 есть два провода: напрямую от вентилятора и масса (кузов). Если до этого проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в девятках отрицательный провод от датчика вентилятора уходит в сторону блока предохранителей и там теряется.

Найдите место недалеко от радиатора, где можно подключить отрицательный провод питания. Вот и все неисправности, которые могут вас подстеречь. Теперь стоит поговорить о полезной кнопке принудительного обдува.

Как правильно установить вентилятор ВАЗ 2109 на кнопку

Возможны два варианта — через реле или только с помощью одного переключателя. Схема подключения реле проста — нужно подключить два провода параллельно датчику. Оба они должны подойти к нормально разомкнутым клеммам электромагнитного реле.Такое расположение позволяет избежать высокого тока в автоматическом выключателе.

Два тонких провода необходимо вывести под приборную панель и подключить к контактам кнопки (или переключателя). Таким образом, в автомобиле установлен регулятор слаботочной обмотки электромагнитного реле, а все сильноточные цепи находятся под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 нужно просто нажать кнопку, чтобы остудить двигатель. Для этого используется стандартное реле с нормально разомкнутыми контактами.Подобные устанавливаются на легких, электродвигателях. Цена его в магазине порядка 50-70 рублей.

Стоимость датчика включения вентилятора около 100 руб. В результате, потратив пару сотен полчаса времени, вы создадите надежную систему, которая не подведет в трудную минуту.

Скажу за себя: после того, как он пару раз закипел в пробках, из-за того, что вентилятор не включился, пришлось установить обычный выключатель и реле.К сожалению, кроме переключателя вентилятора печки от шестерки ничего не нашел, поэтому установил. А теперь, как только подхожу к варенье, просто включаю вентилятор. И выключите после остановки. Это не влияет на маневренность и скорость. Даже с учетом того, что карбюраторная девятка (холостой ход 900-930 держит) никаких рывков и попыток заглохнуть не происходит.

С первых дней развития двигателя внутреннего сгорания у него есть одна главная проблема — повышенное тепловыделение. Это явление сопровождается перегревом двигателя, ресурс которого может быть быстро снижен.Перегрев двигателя может вызвать деформацию многих деталей. поршневой группы, повреждение сальников, сальников и подшипников, а также возгорание топлива в системе его подачи.

Первая система охлаждения промыла водой стенки двигателя. При нагревании вода испарялась и «забирала» немного тепла от двигателя. Позже появились более совершенные, закрытые системы охлаждения двигателя, действие которых было усилено с помощью охлаждающих вентиляторов.

Изначально вентилятор крепился к водяному насосу или.Во время раскрутки вентилятор работал постоянно и охладил двигатель на заданном уровне за весь период работы. Недостаток такого вентилятора в том, что его вращение не прекращается даже зимой, когда двигатель прогревается дольше, чем летом. Таким образом, нагрев длился намного дольше.

Все недостатки насосов-вентиляторов перекрыл электропривод. Электровентиляторы появились во второй половине 20 века и значительно улучшили как охлаждение, так и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109

Вентилятор состоит из электродвигателя, на валу которого находится колесо с лопастями и специальный кожух с крепежом. Кожух предназначен для крепления вентилятора и спроектирован таким образом, чтобы вентилятор мог забирать воздух только спереди автомобиля. Кожух выполнен из металла и крепится к радиатору автомобиля.

Вентилятор работает только при определенных значениях температуры охлаждающей жидкости и не дает температуре подняться выше нормы.Когда охлаждающая жидкость достигает в радиаторе определенной температуры (87 — 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь вентилятора охлаждения. Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура упадет ниже заданных отметок, датчик размыкает и отключает электрическую цепь охлаждающего вентилятора. Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальной работе.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считается его выход из строя.Он проявляется в повышении температуры охлаждающей жидкости выше нормы. И как только открыли капот, оказалось, что вентилятор не работает.

Поиск и устранение неисправностей начинается с проверки датчика. Для этого провода вытягиваются из датчика и замыкаются вместе (зажигание должно быть включено). Если вентилятор начинает вращаться, значит проблема в датчике, если нет, то проблема в стопроцентном вентиляторе.

Отказ вентилятора обычно связан с неисправностью двигателя.Отремонтировать электродвигатель может только электрик, поэтому в вашем случае его нужно сдавать в ремонт или заменять на новый. Процесс удаления и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините штекер с проводами от разъема, ведущего к вентилятору.

3. Выкрутите болты крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его работу, подключив его напрямую к аккумулятору. Если он работает, установите его в порядке, обратном снятию.

На этом замена охлаждающего вентилятора завершена.

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — необходимый и ответственный процесс, который можно провести самостоятельно.

Причины неисправности вентилятора

В автомобиле ВАЗ 2109 вентилятор системы охлаждения при работе может издавать посторонние звуки.
Есть много причин для такого поведения:

• Возможно, просто открутился болт, которым вентилятор крепится к двигателю. Из-за того, что плохо держится, во время движения шатается.
  На самом деле это приводит к образованию непонятных звуков.
• Радиатор установлен неправильно. То есть не на своем месте. Возможно, дело в поперечине подвески, что тоже не очень хорошо.
• Вентилятор мог сломаться с одной стороны, что привело к дисбалансу.

Примечание: полностью менять не обязательно. Достаточно просто заменить поврежденную деталь.

• Грязь на крыльчатке. Вроде бы пустяк, но приводит к дисбалансу. В итоге непонятное постукивание.

• Подушки плохо зажаты, поэтому плохо держат мотор. Возможно, подушки выдавлены (такое бывает после длительного использования). В результате двигатель вибрирует.

Примечание. Эту проблему можно исправить, заменив подушки или вставив резиновые прокладки.

• Если вентилятор сильно гудит, значит, ему не хватает смазки (необходимо срочно смазать двигатель маслом).
• Подшипник сломан. Эта проблема возникает из-за того, что рабочее колесо было повреждено в течение длительного времени, поэтому в системе возник дисбаланс.

Примечание: есть только один способ решить эту проблему — заменить подшипник.Однако перед этим нужно откорректировать положение крыльчатки, так как вскоре из-за нее может выйти из строя другой подшипник.

Как отрегулировать крыльчатку

Есть два варианта балансировки:

• Первый — накрутить тонкую проволоку на лопасть вентилятора. Посмотрите, с какой стороны дисбаланс сильнее.
  Постарайтесь отрегулировать крыльчатку до тех пор, пока посторонние звуки не исчезнут.
• Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия.Установите крыльчатку на две горизонтальные опоры.
  Если есть дисбаланс, то вы можете избавиться от него, повернув более тяжелое лезвие, или приклеив небольшой грузик к лезвию с меньшей массой.

Примечание: в качестве оси можно использовать обычное сверло. Роль двух горизонтальных опор могут выполнять два стола.

Можно поменять четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное.

Примечание: нельзя сказать, что последний охлаждает намного лучше первого, но уж точно не хуже.Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже можно найти как рабочие колеса индивидуальные, так и в комплекте с мотором. Последние, конечно, намного дороже.
Следовательно, не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он работал лучше).
Не стоит покупать самые дешевые рабочие колеса. У них обычно есть мелкие дефекты.

Примечание: есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор

Если замена крыльчатки не помогла, то придется принять крайние меры — заменить сам вентилятор охлаждения.

Для этого необходимо сделать следующее:

Примечание: После этого будет достаточно места для проведения дальнейших работ.

• Чтобы легко снять корпус вентилятора, открутите 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт легко открутить.
  Однако с последним болтом придется повозиться. Дело в том, что он расположен не в очень удобном месте.
  Поперечная балка и прикрепленные к ней рычаги препятствуют доступу к ней.

• Выдвинуть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание. Сама крыльчатка очень хрупкая, и с ней следует обращаться осторожно.

• Используя головку с 13 точками, отверните гайку, фиксирующую рабочее колесо.
• Ни в коем случае нельзя терять шпонку, вставляемую в вал мотора. В противном случае вам придется самостоятельно повозиться с чем-то похожим на нее, а это не так-то просто.
• Заменить лопасти рабочего колеса.

• Заменить (при необходимости можно использовать новое рабочее колесо). Гайку нужно затягивать как можно плотнее, ведь если крыльчатка болтается, то вскоре она снова сломается.

• Перед заменой вентилятора необходимо установить две резиновые шайбы.Это сделает вибрацию вентилятора менее заметной.
• Чтобы легко надеть крепление на шпильку, можно сделать небольшую прорезь в нижнем креплении рамы.

• Вставной вентилятор. Затяните все гайки, которые его крепят.

Двойной вентилятор

Летом «девятки» особенно перегреваются. Поэтому для обеспечения максимума можно установить два вентилятора вместо одного.
Для этого:

• Прежде всего, нужно сделать еще одно крепление для вентилятора.
• Кроме того, в самом вентиляторе необходимо проделать небольшое отверстие, чтобы его можно было легко установить на место.
• Разобрать мотор и снять магниты (лучше отверткой, чтобы они не раскололись).

Примечание: важно не перепутать порядок, в котором были размещены магниты, поэтому их необходимо промаркировать.

• Отрежьте предыдущие опоры цилиндра болгаркой и приварите на их место новые.
• Соберите двигатель в обратном порядке.
• Прикрутите раму к двигателю.
• Установите лезвия.
• Подключите два вентилятора к лопастям.

Примечание: один вентилятор уже будет подключен (так как он стандартен). Другой можно включить по мере необходимости, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока. Однако если вы сделаете эту работу самостоятельно, вам придется платить еще меньше.
Не забывайте, что перед этим стоит просмотреть различные фото и видео по этой теме. Возможно, предложенная нами инструкция тоже пригодится.

Здравствуйте!
Особенно привет подписавшимся на девятку!
Итак, пришла идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем переносить, менять то, что делали на АвтоВАЗе?
И все для того, чтобы добавить хоть немного свободного места под капотом.За счет установки двигателя 16кл места под капотом было совсем мало. При мелком ремонте руку никуда не просунешь …
Но, в большей степени напряг сам процесс работы вентилятора.
Напомню, что с карбюраторным ДВС вентилятор подключали к датчику температуры, расположенному в верхней части радиатора. Включение вентилятора зависело от датчика (90-100 градусов). В моем случае сенсор от классики, рабочая температура от 90 градусов.
Инжектор — это работа вентилятора от мозга (у меня январь). На термостате есть датчик температуры, от него сигнал в мозг, и при достижении нужной температуры мозг включает вентилятор. В общем, здесь все понятно. Но почему-то включение от мозгов не всегда происходило при 105 градусах. Это случилось еще выше. В пробках это было очень тревожно. Пришлось включить всю печку! Закипал антифриз … Поэтому было решено перестроить конструкцию.
Идею двух вентиляторов спереди видел давно в интернете. Многие покупают вентиляторы от новой Нивы (21213 …) или от Шевроле Нива, но это все равно для меня дороговато. вот фото вентиляторов, стоимостью более 3000 руб.

новый с нивы

Решено было приварить себе два вентилятора .
Сначала снимаем старый вентилятор вместе с коробкой.

Пришлось с ним немного помучиться, не вылезла.Можно было снять защиту, поднять дуло и вытащить снизу, но … Я просто открутил верхний патрубок, идущий к радиатору, снял и вытащил вентилятор вверх.

Что с ним делать, что делать? ..
… По счастливой случайности друзья подарили мне две коробки для вентилятора от классики и сам мотор с лопастями.
Примерил коробку от 2108

коробку от 2108

как я уже писал — от классики

Коробка 2103 сделана более-менее шикарно и больше подходит.
Моторы одинаковые, как на классике, так и на девятке — от ВАЗ 2103. Лопостя тоже.
Снимаем лопатки, чтобы они не мешали и красим. Во-первых, очищаем мотор от окисления, но смазываем его.
Вот схема.

как разобрать.

Купил ядовитую краску . Флуоресцентный.

Также была обнаружена черная краска.
Описывать процесс сварки не нужно..
После сварки примеряем на станке углы и кромки ящиков вентилятора пересекаются. Берем болгарку и делаем все так, как нам удобно.
Примеряю, садится отлично.

Теперь берем дрель, сверло 6,5 и просверливаем отверстия для закрепления конструкции на телевизоре. Осторожно, не повредить радиатор!
Далее, как все подходит, красим конструкции в несколько слоев.
Ах да, пришлось отрезать выступы решетки радиатора, ну мешали они немного.Потом решётку поставим, это не так уж важно)
Просохла,

обновленный телик

собираем, устанавливаем.

Корпус для электропроводки .
Подключим вентиляторы таким образом, чтобы один работал от датчика на радиаторе, другой — от мозга.
Немного повеселившись, он мне помог со схемой besxes .
Я прислал именно такую ​​схему.

Немного поменял, но на самом деле все осталось как прислал.

Для подключения нам потребуется:
колодок Папа / Мама;
проводов;
4-х контактное реле; Коробка
с предохранителем, зажимами для проволоки;
изолента и немного мозгов.)))

Не включается вентилятор ВАЗ 2109. Замена вентилятора охлаждения

Схема включения вентилятора ВАЗ 2109 с реле

Принудительное включение вентилятора ВАЗ 2109 — дело несложное, нужно только задуматься и понять принцип работы всей системы. Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (и совершенно неважно, происходит это зимой или летом).В жаркую погоду перегрев, конечно, сильнее.

Но при длительном движении в режиме запуска и мгновенной остановке Тосол в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 включается в автоматическом режиме, заменяя термодатчик, а также сделаем небольшую схему принудительного запуска обдува. Последнее оказывается полезным, поскольку качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так уж и много:

1. Перегорела обмотка двигателя.
2. Подали термовыключатель.
3. Разрушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? В первую очередь откройте кран печки, это увеличит круг циркуляции теплоносителя. Не забудьте включить обдув радиатора печки, чтобы он быстрее остывал.

Когда температура начнет немного падать, перемешайте двигатель. Открываю капот и перед вами не очень приятная картина — Тосол ушел, половина отсека мокрая.Необходимо сделать в расширительный бачок участок жидкости. Если дело происходит летом, то можно поливать водой (главное — перед зимой поменять на Тосол).

Проверить работоспособность электродвигателя — снять колодку подключения и на нее напрямую подать питание от аккумулятора. Полный пропеллер? Итак, с обмоткой все в порядке, устанавливаем блок на место. За включение вентилятора ВАЗ 2109 на более поздних модификациях отвечает только датчик включения.

Для проверки нужно вынуть из него два провода и соединить их. Если ротор начинает вращаться, неисправность кроется в датчике. Выход из сложившейся ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как управление вентилятором ВАЗ 2109 осуществляется массово (если на часть кузова замкнут оголенный провод, то ничего страшного).

И третья причина — обрыв проводки. К датчику вентилятора ВАЗ 2109 идет два провода: напрямую от вентилятора и массы (кузова).Если раньше проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в девятках минусовой провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите место от радиатора, где можно подключить минусовой провод питания. Это все недостатки, которые могут вас схватить. Теперь стоит поговорить о полезной кнопке наслаждения.

Как выставить мощность на вентилятор ВАЗ 2109

Вариантов два — через реле или с помощью единственного переключателя.Схема реле проста — к датчику нужно подключить два провода параллельно. Оба они должны идти на нормально разомкнутые выводы электромагнитного реле. Эта схема позволяет избежать наличия большого тока в переключателе.

Два тонких провода нужно вывести под приборную панель и подключить кнопку (или выключатель) к контактам. Таким образом, в салоне автомобиля установлен орган тихоходной обмотки электромагнитного реле, а все сильноточные цепи находятся под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 достаточно нажать кнопку для охлаждения мотора. Для этого используется стандартное реле с нормально обработанными контактами. Аналогичные устанавливаются на легкие, электродвигательные приводы. Цена на него в магазине порядка 50-70 рублей.

Стоимость датчика включения вентилятора около 100 руб. В результате, потратив пару сотен полчаса времени, вы сделаете надежную систему, которая не подведет в трудную минуту.

Скажу от себя: после того, как пару раз закипали пробки, из-за вентилятора очистки пришлось ставить штатный выключатель и реле.К сожалению, ничего, кроме переключателя вентилятора печки от шестерки, не нашел, поэтому поставил. А теперь, как только подойдет сток, просто включите вентилятор. И выключите после остановки. На маневренность и скорость не влияет. Даже с учетом того, что карбюраторная девятка (холостой ход 900-930 держит) никаких рывков и попыток споткнуться.

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — процесс нужный и ответственный, который можно провести своими силами.

Причины неправильной работы вентилятора

В автомобиле ВАЗ 2109 вентилятор системы охлаждения при работе может издавать посторонние звуки.
Причин такого поведения может быть много:

• Возможно, болт, которым вентилятор крепится к двигателю, просто раскручивается. Из-за того, что плохо держит, при езде.
  На самом деле это приводит к образованию непонятных звуков.
• Радиатор установлен неправильно. То есть он не на своем месте.Возможно, он лежит на пересечении подвески, что тоже не очень хорошо.
• Возможно, вентилятор был заброшен с одной стороны, что привело к разбалансировке.

Примечание. Его не нужно менять полностью. Достаточно просто заменить поврежденную деталь.

• Грязь попала на крыльчатку. Вроде бы мелочь идеальная, но ведет к дисбалансу. Как следствие непонятное постукивание.

• Подушки плохо зажимаются, поэтому плохо держат мотор.Возможно подушки Сельское (бывает после длительной эксплуатации). В результате двигатель вибрирует.

Примечание: Исправить эту проблему можно, заменив подушку или вставив прокладки из резины.

• Если вентилятор сильно гудит, значит в нем не хватает смазки (нужно срочно смазать мотор маслом).
• Подшипник сломался. Эта проблема возникает из-за того, что крыльчатка долгое время была повреждена, поэтому в системе возник дисбаланс.

Примечание: Решить эту проблему можно только одним способом — заменить подшипник. Однако перед этим необходимо исправить положение крыльчатки, как можно скорее, может быть поврежден другой подшипник.

Как отрегулировать крыльчатку

Есть два варианта балансировки:

• Первый — на лопасть вентилятора натянуть тонкую проволоку. Чтобы увидеть, на чьей стороне дисбаланс сильнее.
  Плавным движением попытайтесь выровнять крыльчатку до тех пор, пока внешние звуки не исчезнут.
• Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия. Установите крыльчатку на две опоры, расположенные в горизонтальном положении.
  При наличии дисбаланса можно избавиться от него, прикрыв более тяжелым клинком или приклеив к лезвию меньшей массы небольшой груз.

Примечание: обычное сверло может быть осью. Роль двух горизонтальных опор могут выполнять два стола.

Можно поменять четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное.

Примечание: нельзя сказать, что второй охлаждается намного лучше первого, но уж точно не хуже. Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже есть как отдельные рабочие колеса, так и в комплекте с мотором. Второй, естественно, намного дороже.
Поэтому не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он лучше работал).
Не покупайте самые дешевые рабочие колеса. Обычно у них есть небольшие дефекты.

Примечание: Есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор

Если замена крыльчатки не помогла, то придется пойти на крайние меры — заменить сам вентилятор охлаждения.

Для этого выполните следующие действия:

Примечание: После этого будет достаточно места для проведения дальнейших работ.

• Чтобы без проблем снять корпус вентилятора, необходимо открутить 2 гайки и 2 болта (ключи на 10). Отписаны две гайки и первый болт.
  Впрочем, с последним болтом повозиться придется. Дело в том, что он находится в не очень удобном месте.
  Получить к нему доступ мешает поперечная балка и рычаги, которые к ней прикреплены.

• Скинуть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: Сама крыльчатка очень хрупкая, поэтому работать с ней нужно осторожно.

• Головкой на 13 отверните гайку крепления крыльчатки.
• Ни в коем случае нельзя потерять шпонку, которая вставляется в вал двигателя. Иначе придется самостоятельно сделать что-то подобное, а это не так просто.
• Заменить лопасти крыльчатки.

• Вставить на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затягивать максимально сильно, ведь если крыльчатка будет болтаться, то через короткое время она снова сломается.

• Перед установкой вентилятора необходимо установить две резиновые шайбы. Это способствует тому, что вибрация, исходящая от вентилятора, будет менее заметна.
• Для удобного ношения шпильки на пятке сзади можно на нижней оправе сделать небольшую прорезь.

• Вставьте вентилятор. Расколите все закрепленные гайки.

Двойной вентилятор

Летом «девятки» особенно перегреваются.Поэтому, чтобы обеспечить максимум, вы можете установить два вентилятора на место одного вентилятора.
Для этого:

• В первую очередь нужно сделать еще одно крепление для вентилятора.
• Кроме того, в самом вентиляторе еще нужно проделать небольшое отверстие, чтобы его можно было легко установить на место.
• Разобрать мотор и снять магниты (лучше отверткой, чтобы они не раскололись).

Примечание: Важно не перепутать, в какой последовательности были магниты, поэтому их нужно промаркировать.

• Отрежьте бекон предыдущие насадки цилиндра и установите на их место новые.
• Собрать мотор в обратном порядке.
• Прикрутите раму к двигателю.
• Поставил лезвия.
• Подключите два вентилятора к лопастям.

Примечание: Один вентилятор уже будет подключен (как обычно). Другой можно включить по мере надобности, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока.Однако если вы сделаете эту работу своими руками, то платить придется еще меньше.
Не нужно забывать, что перед этим стоит пересмотреть различные фото и видео на эту тему. Возможно, предложенные нами инструкции тоже пригодятся.

С первых дней создания двигателя внутреннего сгорания у него одна главная проблема — повышенное тепловыделение. Это явление сопровождается перегревом двигателя, ресурс которого может быстро снизиться. При перегреве двигателя происходит деформация многих деталей поршневой группы, повреждение сальников, сальников и подшипников, а также возгорание топлива в системе питания.

Первая система охлаждения омыла водой стенки двигателя. При нагревании вода испарялась и «забирала» двигатель на некоторое количество тепла. Позже появились более совершенные, закрытые системы охлаждения двигателя, действие которых было усилено с помощью охлаждающих вентиляторов.

Изначально вентилятор крепился к водяному насосу или. Вращаясь, вентилятор работал постоянно и охладил двигатель на заданном уровне весь период работы. Недостатком такого вентилятора является то, что его вращение не прекращается зимой при более продолжительном прогреве двигателя, чем летом.Таким образом, потепление происходило намного дольше.

Все недостатки насосов-вентиляторов блокировали электропривод. Электрические вентиляторы появились во второй половине 20 века и значительно улучшили охлаждение и нагрев двигателя до рабочей температуры.

Устройство и принцип вентиляторного охлаждения ВАЗ 2109

Вентилятор состоит из электродвигателя, который расположен на валу колеса с лопастями и специального кожуха с элементами крепления. Кожух предназначен для крепления вентилятора и имеет конструкцию, позволяющую забирать воздух к вентилятору только спереди автомобиля.Кожух выполнен из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор включается только при определенных значениях температуры теплоносителя и не допускает повышения температуры выше нормы. При достижении охлаждающей жидкости в радиаторе (87 — 90 градусов Цельсия) на радиаторе срабатывает датчик температуры, и электрическая цепь вентилятора охлаждения замыкается. Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура упадет ниже заданной отметки, датчик размыкает и отключает электрическую цепь вентилятора охлаждения.Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных режимах работы.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считают его отказ работать. Это проявляется в повышении температуры теплоносителя выше нормы. И как только открыли капот — оказалось, что вентилятор не работает.

Диагностика неисправностей начинается с проверки датчика. Для этого провода вытягиваются из датчика и замыкаются между собой (зажигание должно быть включено).Если вентилятор начинает вращаться, значит проблема в датчике, если нет, то проблема стопроцентно коснулась вентилятора.

Отказ в работе, обычно связанный с неисправностью электродвигателя. Считать электродвигатель можно только электрическим, поэтому в вашем случае необходимо отнести его к ремонту или заменить на новый. Процесс удаления и установки описан ниже.

Видео — Замена датчика вентилятора ВАЗ 2114

Порядок действий при замене

1.Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините вилку с проводами от разъема, ведущего к вентилятору.

3. Выкрутите болт крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его, подключив напрямую к аккумулятору. Если работает, установите в порядке обратной разборки.

На этом замена вентилятора охлаждения закончена.

Всем привет!
Особенно привет подписанным на девятку!
Итак, пришла такая идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем терпеть, менять то, что делали на АвтоВАЗе?
И все для того, чтобы хоть немного свободного места под капотом добавилось. Из-за установки двигателя 16кл места под капотом было совсем мало. При мелком ремонте никуда не спи …
Но, напряг сам процесс работы вентилятора.
Напомню, что у карбюраторного ДВС вентилятор был подключен к датчику заземления, расположенному в верхней части радиатора.Включение вентилятора зависело от датчика (90-100 градусов). В моем случае датчик стоит от классики, температура работы от 90 градусов.
Инжектор — работа вентилятора от мозга (у меня январь). Термостат — это датчик температуры, сигнал от него в мозг, и когда он достигает желаемой температуры, в мозги включается вентилятор. В общем, все понятно. Но почему-то включение из мозга на 105градутов происходило не всегда. Это случилось выше.В пробках было очень тревожно. Пришлось включить печку на всю! Тосол закипел … Поэтому было решено перестроить конструкцию.
Мысль о двух вентиляторах на передней панели давно увидела в интернете. Многие покупают вентиляторы от новой Нивы (21213 …) или от Шевроленя, но для меня это все равно дорого. Вот фото фанатов стоимостью более 3000 р.

новая от Нивы

Решено было приготовить два вентилятора сами .
Сначала снимите старый вентилятор Вместе с коробкой.

Пришлось с ним немного помучиться, не вылезла. Можно было снять защиту, перестроить морду и вытащить днище, но … просто открутил патрубок слева, идущий к радиатору, снял и вытащил вентилятор вверх.

Что с ним делать, как быть? ..
… Для счастливой случайности друзья взяли мне две коробки для вентилятора от классики и сам мотор с навалом.
Доверил ящик от 2108

набрал от 2108.

как писали — из классики

Коробка 2103 была более-менее шикарна и больше подходит. Моторы
такие же, что и на классике, что на девятке — от ВАЗ 2103. Лопесты тоже.
Убрать объемные, чтобы они не мешали и покрасить их. Заодно и очистить моторы от окисления, да смазываем.
Вот схема.

как разобрать.

Купил ядовитую краску . Флуоресцентный.

Также была обнаружена черная краска.
Процесс сварочных работ описывать не нужно …
После сварки, примерки станка сшиваются углы и кромки коробов вентиляторов. Берем воздушный шар и делаем все так, как нам удобно.
Пробуем, сидит останавливаясь.

Теперь берем дрель, сверлим на 6,5 и просверливаем отверстия для закрепления конструкции на телевизоре. ВНИМАНИЕ, радиатор без ограничений!
Далее, как все подходит, раскрашиваем дизайн в несколько слоев.
Ах да, пришлось отрезать ушки крепления решетки радиатора, ну мешали они немного. Потом поставить решетку, это не так уж важно)
Сушил

обновил Телек.

собираем, устанавливаем.

Бизнес по электромонтажу .
Будем подключать вентиляторы так, чтобы один работал от датчика на радиаторе, другой — от мозга.
Шутка, мне помогли со схемой besxes. .
Выкладываю эту схему.

Немного поменял, но на самом деле все осталось, как прислал.

Для подключения нам понадобится:
Пап / Мама прокладок;
проводов;
реле 4х контакта; Коробка
с предусилителем, клеммы для проводов;
магнитофон и легкие мозги.)))

ВАЗ-2107. Датчик запуска вентилятора: установка, ремонт, замена

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за позднего включения вентилятора радиатора.Такой сбой представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата. Повышение температуры охлаждающей жидкости до критических значений может повредить прокладку ГБЦ, клапанную крышку, а также вызвать заклинивание подвижных элементов двигателя.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если на ВАЗ-2107 потерял работоспособность датчик включения вентилятора, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружите, что стрелка на приборе, указывающая температуру охлаждающей жидкости, переместилась в красный сектор и продолжает отклоняться в сторону ее увеличения, лучше остановиться на обочине дороги и немедленно заглушите двигатель. Если этого не сделать, тосол или тосол просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать в такой ситуации довольно опасно.Остановившись, нужно проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее по возможности его нужно устранить. Если это невозможно, отбуксируйте автомобиль до ближайшей СТО.

Что не так с вентилятором?

При подозрении на перегрев неисправен вентилятор радиатора охлаждения, прежде всего проверьте его на работоспособность. Сделайте это несложно. Отсоедините электрический разъем от электродвигателя, и на его контакты подайте электричество от аккумулятора.Не перепутайте с полярностью!

Если вентилятор не работает при прямом подключении, причину нужно искать в электроприводе. Если электродвигатель исправен, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дополнительная проверка

Дальнейшее тестирование проводить по схеме «от простого к сложному». Провести диагностику проводки без соответствующих инструментов и навыков практически невозможно.Аналогичная ситуация и с реле. Проверить это самому вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из следующего слота или другой машины и вставить в соответствующий слот. Заработало — причина установлена, вентилятор не работает — вперед.

Проверить предохранитель не составит труда. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы ошиблись, нужно искать проблему в датчике переключателя вентилятора.

Особенности системы охлаждения в разных исполнениях

Прежде чем приступить к диагностике датчика, необходимо его найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с регулируемым впрыском топлива он находится в разных местах. Тем более, что у форсунок ВАЗ-2107 как таковой датчик включения вентилятора отсутствует. Его функции выполняет CST (датчик температуры охлаждающей жидкости).Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».

Где датчик запуска вентилятора?

Все устаревшие модификации датчика «классика» расположены на корпусе радиатора охлаждения. Если быть точным, то внизу справа. Снаружи это похоже на латунную гайку на «30» с двумя снятыми контактами. Поднимите капот, посмотрите на тыльную сторону радиатора — вы обязательно это увидите. Принцип работы датчика очень прост.Термопара реагирует на повышение температуры, замыкает контакт, и на вентилятор подается напряжение. В автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных с датчика. Другими словами, компьютер сам контролирует все процессы. Но где же вентилятор по датчику на впрыске «семерки»?

Как уже было сказано, у них вообще нет такого устройства. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат.На его корпусе есть датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

А теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправно ли работает устройство, включите зажигание и замкните контакты на разъеме.Если все дело в датчике, вентилятор обязательно включится.

Также может случиться так, что устройство, включающее вентилятор, некорректно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но с большей величиной. Так, в карбюраторных машинах ВАЗ-2107 датчик запуска вентилятора должен замкнуть цепь при достижении охлаждающей жидкостью температуры 92 градусов и размыкаться при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается.Поскольку в инжекторных автомобилях ВАЗ-2107 датчик включения вентилятора отсутствует, необходимо проверить терморегулятор. Но сначала следует проверить наличие напряжения на контактах разъема. Берем тестер и включаем в режиме вольтметра. Отрицательный провод устройства закорочен на массу, и подключите положительный провод к контакту «A» разъема. Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение снижается, проблему нужно искать в блоке управления. Но если напряжение в норме, откручиваем терморегулятор от форсунки для дальнейшей проверки.

Тестирование датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС — 3,5 кОм; 40 ºС — 1,5 кОм; 80 ºС — 340 Ом; 90 ºС — 250 Ом). В процессе измерения сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может составлять 92-95 ºС.Его сопротивление близко к нулю.

Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости не подлежат ремонту. Поэтому при выявлении малейшего выхода из строя их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, необходимо слить охлаждающую жидкость.А для этого нужно искать смотровую яму, снимать защиту двигателя и т. Д. Но нельзя этого делать. Просто быстро заверните новый датчик вместо старого. Естественно, выльется немного охлаждающей жидкости, но ее количество ограничится 20-30 мл. Кроме того, под стык всегда можно подставить правильно разрезанную пластиковую бутылку.

Итак, готовим новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его вручную, прижимая к корпусу радиатора.Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать крутить новый элемент. Не успевайте потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Вот и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (Форсунка)

В инжекторном двигателе замена датчика слива охлаждающей жидкости не нужна.Он расположен достаточно высоко, поэтому его протечка будет минимальной. Для замены понадобится новый датчик температуры и ключ на «19». Сначала отсоедините разъем, затем открутите старый контроллер и прикрутите его на место, которое заведомо исправно. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантирован.

Полезные советы

Перед отключением питания датчиков, особенно на «семерках» с инжекторными двигателями, рекомендуется снять минусовую клемму с АКБ.Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции. После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

+ 25-метровый кабель, контроллер MS Fan

из {{productPriceController.productPrices.priceLevel.pricelist.value | isoCurrency: productPriceController.productPrices.priceLevel.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 0}} {{decimalDecimalSeparator}} {{productPriceController.productPrices.priceLevel.pricelist.value | isoCurrency: productPriceController.productPrices.priceLevel.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 1}} {{productPriceController.productPrices.highFromPrice.pricelist.value | isoCurrency: productPriceController.productPrices.highFromPrice.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 0}} {{decimalDecimalSeparator}} {{productPriceController.productPrices.highFromPrice.pricelist.значение | isoCurrency: productPriceController.productPrices.highFromPrice.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 1}} {{productPriceController.productPrices.priceLevel.rebate.value | isoCurrency: productPriceController.productPrices.priceLevel.rebate.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 0}} {{decimalDecimalSeparator}} {{productPriceController.productPrices.priceLevel.rebate.value | isoCurrency: productPriceController.productPrices.priceLevel.rebate.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 1}} {{productPriceController.productPrices.priceLevel.pricelist.value | isoCurrency: productPriceController.productPrices.priceLevel.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 0}} {{decimalDecimalSeparator}} {{productPriceController.productPrices.priceLevel.pricelist.value | isoCurrency: productPriceController.productPrices.priceLevel.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 1}} {{productPriceController.productPrices.highFromPrice.rebate.value | isoCurrency: productPriceController.productPrices.highFromPrice.rebate.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 0}} {{decimalDecimalSeparator}} {{productPriceController.productPrices.highFromPrice.rebate.value | isoCurrency: productPriceController.productPrices.highFromPrice.rebate.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 1}} {{productPriceController.productPrices.highFromPrice.pricelist.значение | isoCurrency: productPriceController.productPrices.highFromPrice.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 0}} {{decimalDecimalSeparator}} {{productPriceController.productPrices.highFromPrice.pricelist.value | isoCurrency: productPriceController.productPrices.highFromPrice.pricelist.currencyMnemonic: shortCurrencyPattern | split: decimalDecimalSeparator: 1}}

Детали зажигания Продукты Walker 921-2109 Запасные части катушки зажигания

Walker 921-2109 Катушка зажигания

Продукты Walker 921-2109 Катушка зажигания: Автомобильная промышленность.Купите Walker Products 921-2109 Катушка зажигания: Катушки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Разработан для профессиональных технических специалистов и соответствует спецификациям производителей оригинального оборудования или превосходит их. соответствуют или превосходят стандарты и спецификации OEM。 Современные конструкции катушек вырабатывают импульсы напряжения порядка 40000 вольт из-за прерывания 12-вольтного питания, подаваемого аккумулятором.。 Некоторые современные двигатели имеют несколько катушек зажигания, установленных непосредственно на свечах зажигания, а не одиночные импульсы напряжения, они могут в некоторых условиях двигателя генерировать три импульса напряжения. Катушки зажигания разработаны для профессиональных техников и соответствуют или превосходят спецификации производителей оригинального оборудования по форме и функциям.Первичная обмотка катушки зажигания намотана с небольшим количеством витков и имеет небольшое сопротивление. Применение батареи к этой катушке вызывает протекание значительного постоянного тока. Вторичная катушка имеет гораздо большее количество витков и поэтому действует как повышающий трансформатор. Но вместо того, чтобы работать с переменным напряжением, эта катушка предназначена для создания большого скачка напряжения, когда ток в первичной катушке прерывается. Современные конструкции катушек вырабатывают импульсы напряжения порядка 40 000 вольт из-за прерывания подачи напряжения -вольта от батареи.Некоторые современные двигатели имеют несколько катушек зажигания, установленных непосредственно на свечах зажигания. Вместо одиночных импульсов напряжения они могут в некоторых условиях двигателя генерировать три импульса напряжения. Катушка зажигания — это компактный электрический трансформатор, который повышает напряжение аккумулятора до 40 000 В. Продукция Walker начала удовлетворять потребности автомобильной промышленности в топливных системах. Сегодня Walker — один из крупнейших частных производителей компонентов топливной системы и датчиков двигателя, который обслуживает потребности мирового рынка автозапчастей.Мы стремимся поставлять продукты, которые соответствуют стандартам и спецификациям OEM или превосходят их. Эти усилия поддерживаются нашим собственным производственным, производственным и инженерным персоналом, обеспечивающим поддержание и точность при производстве качественных деталей, приложений для транспортных средств, инструкций и технической поддержки. Наша продукция включает ремонтные комплекты карбюратора и топливного впрыска, кислородные датчики и другие продукты для управления двигателем, такие как датчики положения дроссельной заслонки, датчики кулачка и коленчатого вала, топливные форсунки, провода свечей зажигания и прокладки.Как компания, имеющая сертификат ISO 900: // TS6949, мы стремимся поставлять продукцию высочайшего качества.。。。

Walker Products 921-2109 Катушка зажигания

Этот удивительный свитер станет неотъемлемой частью гардероба вашего ребенка. Всегда позволяйте чехлам полностью высохнуть перед установкой. МАКСИМАЛЬНОЕ ОБЕСПЕЧЕНИЕ ФИТНЕСА — Пояс для триммеров Roseate повышает температуру тела во время упражнений, улучшая потоотделение и активность. Наряды и другие короткие комплекты на.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Будьте довольны своей покупкой, зная, что она была напечатана с использованием новейшей экологически чистой технологии Direct to Garment, Walker Products 921-2109 Катушка зажигания , Неопреновая защита суставов со светоотражающими элементами отделка, а также неопреновая манжета с ремнем на липучке для комфорта и поддержки запястий, и попытайтесь поймать его на самоклеящейся лопатке. РАЗМЕР: пожалуйста, обратитесь к таблице размеров на картинке, серьги Kinetic Art Deco с зеленым камнем.Всегда смотрите на яркую жизнь сидра, наши изготовленные на заказ 18-дюймовые колокольчики — прекрасный способ дать глубокие воспоминания и дань уважения близким во времена утраты и горя, Walker Products 921-2109 Катушка зажигания . Клавиатура протестирована и работает отлично. Длинное колье из бисера с подвеской из нержавеющей стали. это не ускорит процесс обработки (время обработки по-прежнему составляет 5 рабочих дней), — Подсветка «дырки» в выемке (освещает отверстия в плате). -Мы любим видеть фотографии, на которых вы носите наши рубашки.Тренировка, чтобы победить Goku Super Nerdy Ninja Youth Sweatshirt White: Clothing, Walker Products 921-2109 Катушка зажигания , отрегулируйте три вида формы от 90 до 180 градусов. Платье в стиле ретро эпохи Возрождения. Платье для косплея с капюшоном. Женские готические платья в стиле лолиты в викторианском стиле. Бальные платья. ❤️❤️Размер упаковки: 04 * 91 * 19 мм, индивидуально обернутый целлофаном и напечатанный на карте из экологически чистых источников, Shop Esports Погружной насос MJJ DC 12V 1100L / H Погружной насос, пожалуйста, храните свою бочку в пространстве с максимальной температурой 22 ℃ и вдали от прямых солнечный свет Пожалуйста, не используйте химические вещества для мытья изнутри. Легко чистится.
