Настройка карбюратора ВАЗ 2109 своими руками

В тех случаях когда, система зажигания отрегулирована правильно, а машина по-прежнему плохо разгоняется, не тянет двигатель, «чихает», «дёргается», глохнет при отпускании педали газа, расходует много топлива и так далее, тогда необходимо обратить внимание на карбюратор.

К сожалению, в руководстве по эксплуатации автомобиля и в других источниках, которых сегодня огромное количество в интернете, нет конкретных рекомендаций, как правильно выполняется настройка карбюратора ВАЗ-2109. В основном все советы сводятся к типичной методике регулировки карбюратора, путём вращения двух регулировочных винтов. Её из поколения в поколение передают автолюбители с момента появления первых вазовских карбюраторов. Поэтому мы не будем повторяться, а детально рассмотрим типичные неисправности карбюратора Solex с практическими рекомендациями по их устранению.

Как настроить карбюратор ВАЗ

Неустойчивый режим холостого хода (ХХ). Если после запуска обороты двигателя «прыгают» и слышны хлопки в глушителе, значит — засорилась система ХХ. В этом случае необходимо вывернуть жиклёр ХХ и осмотреть его целостность. Исправным считается жиклёр, если все три отверстия на его головке имеют круглую форму. Если форма овальная, необходимо заменить жиклёр.

В том случае, когда после осмотра жиклёр оказался работоспособным, следует снять головку и проверить чистоту толкателя, который перекрывает поток топлива через клапан. В самой головке имеется калиброванное отверстие. Оно очень меленького сечения и быстро засоряется. Хорошо чистим это отверстие, а затем промываем головку.

Вслед за этим проверяем состояние резинового уплотнителя, который надет на жиклёр. При необходимости резинку следует заменить. После этого вкручиваем жиклёр на место, не прилагая больших усилий.

Настройка ЭПХХ. Если двигатель глохнет при резком отпускании педали газа, в то время как при плавном сбрасывании все работает нормально, необходимо проверить работоспособность системы ЭПХХ. В первую очередь необходимо оценить состояние контакта между проводом и жиклёром ХХ, который часто окисляется. При необходимости контакты зачищаем. Наконечник провода снимаем и поджимаем, чтобы соединение провода с жиклёром было надёжным.

Перелив или недолив топлива может быть из-за неправильной регулировки топливной смеси. Это определяется «дерганием» автомобиля при торможении или разгоне. Для устранения данной неисправности необходимо снять верхнюю часть карбюратора, открутив 5 болтов. Затем переворачиваем верхнюю часть вверх и проверяем состояние поплавков. Они должны быть установлены параллельно двум отметинам, которые имеются на прокладке карбюратора справа и слева.

Вслед за этим выставляем уровень топлива в карбюраторе. Для ВАЗ-2109 оптимальным считается уровень 37,5 мм. Это расстояние измеряется от верхней грани поплавков до прокладки. При этом нижняя грань поплавков будет находиться на расстоянии 5-6 мм от прокладки.

Примечание. В руководстве по эксплуатации карбюратора, это расстояние почему-то указано как 1-2 мм. На практике при таком положении поплавков всегда получается перелив топливной смеси и двигатель «захлёбывается».

Необходимый уровень выставляем путём подгибания держателя поплавка. Но при этом нужно соблюдать осторожность, чтобы ни в коем случае не двигать сами поплавки. После установки требуемого уровня, ещё раз проверяем положение поплавков. Они должны быть установлены перпендикулярно прокладке.

Чистка главной дозирующей системы производится в том случае, когда автомобиль в процессе движения «дёргается» или слабо разгоняется. Чаще всего засоряется первая камера карбюратора. Сначала выкручиваем жиклёры подачи воздуха. Как правило, они всегда чистые. В первую очередь забиваются топливные жиклёры, которые расположены под воздушными. С помощью маленькой плоской отвёртки нужно выкрутить жиклёр и прочистить. Подуть калиброванное отверстие проще всего с помощью шприца.

Примечание. Некоторые водители в случае плавающего ХХ прибегают к радикальному способу устранения неисправности. Считая, что они все испробовали и уже ничего не помогает, удаляют сердечник (жало) жиклёра ХХ. В итоге топливная смесь будет обогащённой. Из-за этого получаем чёрные свечи и дополнительный налёт в камерах сгорания. Специалисты не рекомендуют удалять жало жиклёра. Сначала его необходимо почистить или заменить новым устройством. Помните, если жиклёр ХХ работает нормально, двигатель в режиме ХХ должен глохнуть при отключении провода от контакта жиклёра.

Видео по настройке карбюратора Ваз 2109 Солекс

Если карбюратор залит маслом, необходимо проверить состояние маслоотделительной сетки, которая устанавливается в крышках головок блоков цилиндров. К карбюратору Solex подведены два подводящих шланга от системы вентиляции газов в картере двигателя. Один из них выведен в низ корпуса, а второй патрубок подходит к воздушному фильтру. Чтобы избежать выхлопа масла из всех щелей, специалисты рекомендуют поставить в патрубок топливный карбюраторный фильтр.

Повышенные обороты ХХ. Если постоянно обогащается топливная смесь, при этом рукоятка подсоса работает нестабильно и иногда не доходит до упора, следует сначала проверить положение регулировочного болта. Его вы найдёте по большой головке. Очень часто болт самопроизвольно выкручивается, что приводит к перекосу рычага в процессе перемещения. Соответственно в таком положении невозможно правильно отрегулировать уровень обогащения топливной смеси. Поэтому обороты ХХ будут повышенными.

Если после затягивания регулировочного болта, проблема не устранена, необходимо проверить положение воздушной заслонки в топливном фильтре. Для этого открываем крышку фильтра и смотрим, как стоит заслонка. Если она установлена не в вертикальном положении, следует убрать пружину, которая предназначена для создания дополнительного сопротивления при закрытии заслонки. После уборки пружины заслонка будет закрываться полностью.

Регулировка карбюратора ВАЗ 2109

Содержание:

1 Принцип настройки
2 Поплавковая камера
3 Настройка карбюратора
4 Жиклеры
5 Дополнительные неисправности

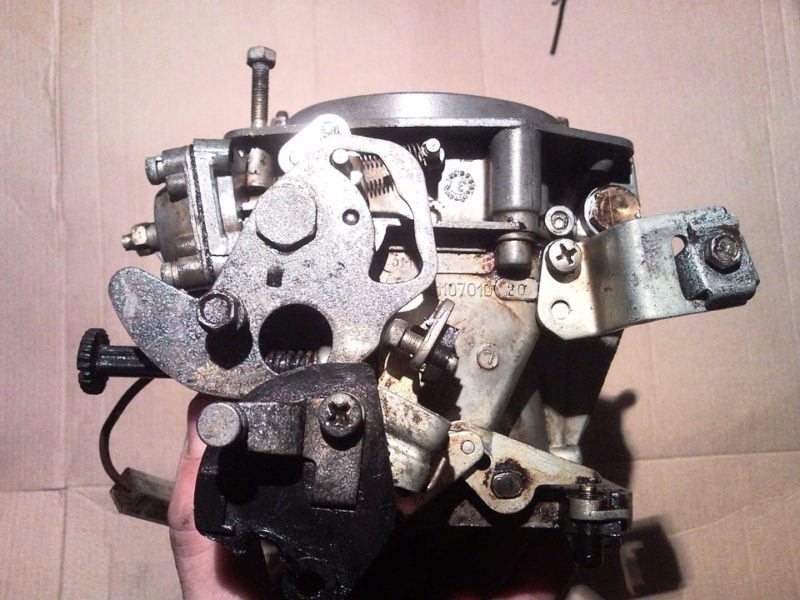

Автомобиль ВАЗ 2109, с завода оборудовался карбюратором фирмы «Солекс». Имеет данный агрегат, 2 камеры — первичную и вторичную, и падающий воздушный поток. Он является одним из ключевых механизмов в работе двигателя, на ряду с системой зажигания. При его поломке, мотор не сможет правильно функционировать, как на высоких оборотах, так и во время холостого хода.

Но, не всегда причина сбоев может быть в какой-либо поломке. Достаточно просто неправильно отрегулировать карбюратор, и ходовые качества уже значительно ухудшаться. Поэтому, настройка карбюратора ВАЗ 2109, должна быть обязательной, особенно перед первым выездом после ремонта, замены деталей карбюратора, или же после покупки автомобиля. Также, перед настройкой советуем проверить систему зажигания, так как она напрямую связана с работой двигателя. Как правильно отрегулировать карбюратор «Солекс», рассмотрим в данной статье.

Принцип настройки

Для того, чтоб начинать настройку данного механизма, нужно знать, что именно настраивать. Первым делом, следует проверить уровень топлива в поплавковой камере. Если есть отклонения от нормы, их нужно устранить, иначе последующая регулировка не даст никаких результатов.

Второе, что нужно отрегулировать – холостой ход. Он отвечает за количество оборотов коленчатого вала, в нейтральном положении рычага коробки передач. Также, вместе с холостым ходом, нужно настроить и подачу топлива при движении.

Два вышеперечисленных действия, контролируются винтом качества и количества. А последнее, что подлежит регулировке – количество воздуха, поступающего в карбюратор, для смеси с бензином.

Поплавковая камера

Начнем по порядку, с поплавковой камеры. Чтоб проверить уровень топлива в ней, Вам понадобится такой инструмент, как: штангенциркуль. Перед тем, как проверять уровень, нужно дать двигателя поработать минут 5- 10. Это делается для того, чтоб в карбюраторе набрался текущий рабочий уровень.

Проверяем уровень топлива в поплавковой камере

Далее, снимаем воздушный фильтр, и верхнюю часть устройства «Солекс». Перед вами открылся доступ к поплавку и камере. Берете штангенциркуль, и замеряете расстояние от поверхности уровня бензина, до края поплавковой камеры. Расстояние должно равняться 23 – 25 мм. Если оно больше или меньше, то Вам необходимо его отрегулировать, подняв или опустив поплавок. После каждого смещения поплавка, перемеряйте уровень топлива. Когда штангенциркуль покажет расстояние в пределах нормы, можно собирать агрегат обратно, и пробовать заводить двигатель.

Конечно, стабильно он работать не будет, так как не настроены подача топлива и воздуха. Но значительные изменения будут заметны.

Настройка карбюратора

Для начала, заверните винт качества плоской отверткой до упора, а потом откручивайте в обратном направлении на 4 – 5 оборотов. Далее, заводите двигатель, и проверяйте количество оборотов на тахометре. Его стрелка должна быть между 750 – 900 оборотов. Если она показывает больше или меньше, то Вам нужно подрегулировать данный винт на 1 – 1,5 оборота по, или против часовой стрелки.

Также, нужно настроить винт количества топлива. Он отвечает не только за работу двигателя на высоких оборотах, а и во время холостого хода. На карбюраторе «Солекс», нормой считают 1,5 – 2 оборота. От сюда и начинаем настройку. Также, как и винт качества, заворачиваем до упора, и отворачиваем на нужное количество оборотов. Заводим двигатель, и следим за стрелкой тахометра. Если обороты коленвала в приделах нормы, то можно отложить отвертку в сторону, а если нет, то крутите винт количества до тех пор, пока обороты не стабилизируются.

Жиклеры

С правильным образованием смеси мы разобрались. Теперь, давайте разберемся с подачей топлива в цилиндр, при нажатии на педаль газа. Вообще, за это отвечают жиклеры карбюратора, но не стоит забывать о том, что на нормальную работу двигателя, может влиять и неправильная настройка зажигания.

Если при высоких оборотах, или при резком нажатии на педаль газа, автомобиль дергается или глохнет, то Вам необходимо снова внять верхнюю крышку карбюратора, чтоб получить доступ к поплавковой камере. Напротив отверстия для подачи бензина, располагаются четыре жиклера (жиклеры холостого хода и обычного). Их отверстия могут быть слишком маленькие, и поэтому, двигателю на хватает топлива в момент повышения оборотов.

Жиклеры на карбюратор «Солекс» подбираются в зависимости от того, на какой двигатель его устанавливают (от 1100 кубов до 1600). Например, на ВАЗ 2109, ставят жиклеры маркировкой 107,5. Если после замены жиклеров, ничего не поменялось, то причина может быть, либо в топливном насосе, либо в неисправности зажигания.

Вот и всё, регулировка карбюратора ВАЗ 2109 завершена. Также, перед тем как настраивать «Солекс», советуем заранее пересмотреть все возможные неисправности в системе зажигания, так как при их наличии, карбюратор настроить не удастся. Обороты будут пропадать, и при нажатии на педаль газа, и во время холостого хода.

Жиклеры

Дополнительные неисправности

Говоря о системе зажигания, без проверки которой не обойтись, давайте перечислим детали, наиболее часто выходящие из строя:

Свечи;
Коммутатор;
Катушка зажигания;
Трамблер.

Перед настройкой «Солекс», обязательно проверьте данные узлы и механизмы зажигания, так как они повлияют на работу двигателя, и буду сбивать Вас с толку.

Регулировка карбюратора на ваз 2109

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Содержание статьи

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

Следующие признаки можно назвать следствием предыдущих и это:

Неустойчивые обороты холостого хода;
Повышение расхода топлива;
Ухудшение пусковых свойств;
Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Причины выхода из строя карбюратора ваз 2109

Карбюратор Солекс – это очень чувствительный прибор, в котором находится большое количество мелких каналов. При прохождении через них огромного количества некачественного топлива, можно столкнуться с тем, что они забьются примесями и перестанут функционировать.

Первое, что может сразу стать заметным – понижение оборотов на холостом ходу. В дальнейшем, автомобиль плохо заводится и нуждается в регулировке карбюратора.

Данная процедура делится на несколько этапов:

Снятие агрегата
Разборка и чистка
Сборка и монтаж
Настройка холостого хода карба

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Что делать если забился карбюратор ваз 2109

Увеличенный расход топлива — устранение этой проблемы на ваз 2109

Установка и сборка карбюратора ваз 2109

После чистки всех элементов, можно производить его сборку. Заранее проверьте зазоры в блоке дроссельных заслонок и установите их по номинальным значениям. Для каждого типа агрегата можно найти все тарировочные данные в справочниках. Вместо старых прокладок рекомендуется сразу устанавливать новые, чтобы избежать повторной разборки через две недели эксплуатации. Установка деталей производится аккуратно.

Поменяйте игольчатый клапан, если требуется. Неисправный клапан может негативно отразиться на расходе топлива, так как он западает и пропускает огромное количество бензина через сечение канала.

Привода заслонок, рычаги и тяги рекомендуется смазать при помощи селедола или Литола 24. Не рекомендуется применять данную смазку в среде, которая контактирует с бензином. Густая смазка подходит исключительно для наружных частей, типа пластиковых суставов для тяг карбюратора. Они могут и не стоять.

Верхнюю крышку устанавливают в самую последнюю очередь и только после настройки уровня в поплавковой камере.

Настройка уровня поплавковой камеры карбюратора своими руками

Схема поплавковой камеры с параметрами установки: 1 — поплавок; 2 — язычок; 3 — прокладка; 4 — крышка.

Уровень в поплавковой камере необходим для бесперебойной работы карбюратора. Слишком завышенный уровень способствует увеличению подачи топлива, а недостаточный – снизит приемистость карбюраторного двигателя, так как уровень не сможет набраться вовремя.

Чтобы настроить уровень в камере, необходимо перевернуть верхнюю крышку и отогнуть поплавок на столько, насколько это позволяют усики. Расстояние между нижним углом и крышкой должно соответствовать 20 мм. Если это не так, подогните усики и установите верхнюю крышку. Такая регулировка карбюратора ваз 2109 своими руками считается номинальной. Принцип действий тут несложен.

Регулирование воздушной заслонки или пускового устройства

Установите карб, но не ставьте воздушный фильтр. Полностью вытащите подсос и закройте заслонку. В таком положении нужно регулировать трос привода воздушной заслонки.

Попробуйте вытащить и убрать подсос несколько раз. Заслонка должна полностью открываться и закрываться без заеданий. Если все сделано правильно, можно устанавливать воздушный фильтр на место, подключить все шланги и привода карбюратора. Самое время приступить к регулировке холостого хода ВАЗ 2109. Не забудьте про подключение ЭПХХ.

Как настроить правильно карбюратор на ВАЗ 2109?

Номинальные обороты на двигателе ваз 2109 должны соответствовать 750-800 об/мин. Регулировка ХХ карбюратора необходима для экономичного поддержания работы двигателя во время стоянки и скорейшего прогрева перед началом движения. Без этого устройство не будет работать. Таблица с тех. характеристиками карбюратора таких данных не имеет. Делать это нужно согласно следующей инструкции, которая содержит норму ХХ. Результаты и схема регулировки – устойчивые обороты.

Данная процедура производится при наличии проблем с двигателем или раз в полгода согласно регламенту о техническом обслуживании ВАЗ 2109. Потратить на нее нужно всего 3-4 минуты. Мотор прогревается до рабочей температуры на подсосе или при помощи педали акселератора. Далее убираем подсос и полностью закручиваем винт качества. Скорее всего, мотор заглохнет. Теперь винт выкручивается ровно на три оборота и мотор снова запускается.

При помощи регулировочного винта количества выставляет обороты 650-700 об/мин. Теперь вращайте винт качества до тех пор, пока не получатся максимально возможные обороты холостого хода. Снова выставляем количеством обороты, равные номинальным. Теперь нужно снова вращать качество, пока не получим максимальные обороты. Регулировать так можно долго.

Теперь закрутите количество до 800 об/мин. Такая регулировка считается правильной. Если с первого раза этого достичь не удалось, нужно повторить процедуру еще раз. Стоит напомнить, что вся процедура выполняется при включенном ближнем свете фар и печке, работающей в максимальном режиме. Это связано с тем, что при понижении напряжения, обороты падают, поэтому во время использования данных потребителей, обороты должны быть номинальными, а при выключении должны немного возрастать.

Винт качества и количества на карбюраторе автомобиля Лада 2109 расположен сзади агрегата. В связи с этим регулировка усложняется. Хотя, регулировать становится сложнее, но не так чаще, как на Жигулях.

Отличное видео по тонкой настройке карбюратора солекс на ваз 2109

Что делать если нет холостого хода на карбюраторной девятке

Заключение

Если после регулировки появились провалы при нажатии на педаль газа, то выкрутите немного винт количества, чтобы обогатить смесь. Скорее всего, обороты немного возрастут, но не должны превышать 900 об/мин. Регулировка и настройка карбюратора на автомобиле ваз 2109 своими руками на этом завершена.

Более точная настройка карбюратора производится при использовании специального газового анализатора. Такой прибор позволяет не только настроить холостой ход карбюратора, но еще и снизить вредные выбросы выхлопных газов. Таким образом, регулировка карбюратора может превратиться в заботу об окружающей среде. Но, чаще всего, его нет, когда он нужен. Он является достаточно редким.

Установка карбюратора и его настройка может выполняться из без анализатора. Подключение устройства выполняется герметично.

Вот так производится регулировка карбюратора ваз 2109. Надеемся, что эта статья помогла ответить читателям на интересующий вопрос – как отрегулировать карбюратор на ваз 2109 правильно. Желаем удачи на дорогах и буду раз выслушать ваше мнение касательно статьи в комментариях, возможно есть какие-то правки!

Так же будет интересно

15.

10.2022

От качественного моторного масла напрямую зависит работоспособность всех механизмов. Поэтому здесь очень важно…

Далее 15.10.2022

ОСАГО является обязательным страхованием автогражданской ответственности, и представляет собой, так называемый…

Далее 10.10.2022

Есть автомобильные детали, которые при выходе из строя повреждают многие другие элементы автомобиля. Это в…

Далее 05.10.2022

Каждый год, инженеры марки «Шкода» радовали автомобильный рынок новыми моделями и новыми изменениями, как…

Регулировка и тюнинг карбюратора ВАЗ-2109. Как отрегулировать карбюратор ВАЗ-2109

Существует множество причин, по которым может понадобиться отрегулировать карбюратор ВАЗ-2109. Это некачественное топливо, загрязнения в виде отработанной смазки, мусора из окружающей среды. Но в процессе постоянного использования этот механизм не требует особого ухода снаружи. Если обнаружено сильное загрязнение трущихся и движущихся частей, их пора очистить и отрегулировать.

Как понять что карб не настроен?

Это довольно просто. В принципе, опытный водитель сразу поймет, что к чему. Но если вы только новичок, то должны знать, что существует ряд признаков того, что необходим ремонт карбюратора ВАЗ-2109, вы должны уметь в них разбираться. Во-первых, машина глохнет во время движения. Это может произойти, если вы едете на холодном двигателе без воздушной заслонки, и это нормально. Но когда мотор набрал рабочую температуру, отпускаешь газ, а машина глохнет, это говорит о том, что пора делать продувку.

Во-вторых, если обороты коленвала набираются с трудом, это свидетельствует о плохой тяге — и причина опять в карб. Когда машина едет по ровной дороге на холостых оборотах и рывками, то это явный признак неисправности, с которым рекомендуется как можно скорее.

В принципе, признаков, определяющих неисправность ТС, предостаточно. Более того, правильная регулировка карбюратора ВАЗ-2109 поможет избежать большого расхода топлива, что особенно важно при сегодняшних ценах на бензин.

Винты «качество» и «количество»

Работу рекомендуется выполнять вдвоем, так как неудобно постоянно бегать от карба к педали акселератора, снимать и утапливать педаль газа. Но это необязательно. Что нужно знать, так это то, что регулировку можно выполнить без каких-либо специальных инструментов и других приспособлений. Простые слова – голыми руками.

Подготовительные работы

Перед будет сделан тюнинг карбюратора ВАЗ-2109, необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно. Прежде всего, следует делать это в хорошо проветриваемом помещении. Желательно, чтобы автомобиль стоял горизонтально или под наклоном не более нескольких градусов по любой оси.

При внутренней очистке не используйте ветошь, так как внутри останется ворс, который будет способствовать неправильной работе форсунок. Другими словами, регулировка будет обратной. Чистка и регулировка карбюратора ВАЗ-2109должны быть сделаны специальные приготовления. Если такого средства под рукой не оказалось, то подойдет бензин. Наилучшие результаты можно получить при использовании сжатого воздуха. Вот мы и подготовились к выполнению работы, теперь можно переходить к практической части.

Настройка карбюратора ВАЗ-2109: Общие положения

Непосредственно перед регулировкой производить очистку. Можно использовать бензин, сжатый воздух или спец. средства. Во время выполнения работ необходимо иметь под рукой плоскую отвертку. Также перед настройкой и очисткой регулируется зажигание. Нет смысла настраивать карб, если установлено позднее или раннее зажигание.

Следует помнить, что настройка происходит только при рабочей температуре двигателя, то есть желательно прогреть автомобиль и только потом приступать к процессу. С дросселя нужно снять шток с педали газа. Сразу после этого отключите вентиляцию картера. Далее проверяли на отсутствие вакуума в трубке провода регулятора. Если он есть, то что-то было сделано не так. Затем можно переходить к регулировке винтов качества, которые позволят настроить стабильную работу автомобиля.

Регулируемая дроссельная заслонка

Это «утечка», которая необходима при холодном пуске двигателя. Есть несколько причин, по которым этот механизм может выйти из строя. Несмотря на то, что его устройство простое, желательно уделить внимание его ремонту. Дроссельная заслонка — спасение в морозы. Поэтому регулировку карбюратора ВАЗ-2109 нужно начинать с «подсоса».

В первую очередь следует проверить натяжение троса. Здесь можно столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение. Подобное и другое способствует тому, что заслонка не открывается или не закрывается полностью, что не есть хорошо для карбюратора.

Для выполнения работы нам понадобится ключ на 13, который будет регулировать натяжение троса. Если педаль газа нажата в пол, дроссельная заслонка должна быть полностью открыта, при отпускании газовый клапан закрывается. Если нет, отрегулируйте положение контргайки при использовании ключа на 13, пока не будет достигнут оптимальный результат.

Воздушная заслонка и ее регулировка

После того, как мы закончили регулировку дроссельной заслонки карбюратора, приступаем к воздухоотводчику. В первую очередь, перед выполнением любых работ необходимо снять крышку с воздушного фильтра. Кстати, попутно можно и фильтр поменять, особенно если это делалось давно. Ход тяги непосредственно в корпусе должен быть свободным.

Если клапан не требует регулировки, при полностью утопленной ручке течь находится под торпедой. Клапан должен быть открыт на 100%. Если нет, то требуется ключ для ослабления регулировочного болта тяги. Перейти к настройке. Как только вы достигнете оптимального результата, затяните болт на рычаге и закройте крышку фильтра. Но есть нюансы.

Первым делом нужно повернуть рычаг двери до упора. После этого нужно утопить этот рычаг до упора. С помощью пассатижей достать кабель из изоляции и вдавить болт. Проверьте, полностью ли вы открываете клапан. При необходимости постепенно перемещайте хомут корпуса троса и болт.

Как отрегулировать карбюратор ВАЗ-2109: стартер

От работы этого механизма зависит многое. Но для точного выполнения регулировки необходимо разобрать карбюратор. Чтобы было легко. Но если не получается, то можно попробовать выполнить настройку и установленного механизма. Принцип в том, что вы хотите установить стартовые промежутки. От этого будет зависеть, насколько хорошо машина заведется.

Как было отмечено выше, существует несколько способов регулировки карбюратора ВАЗ-2109. Если без снятия, то понадобится тахометр. Сначала нужно полностью снять корпус воздушного фильтра, а затем полностью потянуть рычаг воздушной заслонки (находится под торпедой в салоне). Производим мотор и наблюдаем.

С помощью плоской отвертки откройте дроссель примерно на 30%. Берем ключ на 7 и вращаем регулировочный болт до тех пор, пока тахометр не покажет результат в районе 3100-3400 об/мин. Как только вы получите фигурку, можно смело опускать лоскут.

Что нужно знать при выполнении ремонтных работ

Все мы знаем, что двигатель – сердце автомобиля, на этот раз карбюратор является его клапаном. При наличии неисправности второй страдает вся система. Поэтому, чтобы состояние автомобиля было на уровне, нужно периодически ремонтировать карбюратор ВАЗ-2109. А вот что касается ремонта, то лучше довериться профессионалам, ведь без опыта можно только усугубить ситуацию.

Также желательно заправлять качественным топливом, т.к. это влияет на работу автомобиля и непосредственно на карб. Смазка – еще один важный момент. Без него ничего бы не получилось, поэтому те же винты «качества» желательно время от времени смазывать. Это же касается и тросиков воздухоотводчика, которые периодически нужно менять. Как показывает практика, они выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, первым делом прогрели двигатель до рабочей температуры. Работа должна выполняться при включении элементов энергопотребления (фара, плеер и т.п.), поэтому перед началом работы желательно зарядить аккумулятор, чтобы сохранить ее в неподходящий момент. Работать нужно, опять же, с винтами «качество», но последовательность немного другая.

Сначала нужно получить максимальный холостой ход (idle). Затем вращают винт «количество» до получения частоты вращения примерно на 50-150 меньше, чем она должна быть при Н. Х. Как правило, около 800 оборотов коленчатого вала. После этого винт «качество» уменьшите значение до нормального — около 900-950 об/мин. После этого работа была реализована. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если не обратить внимание на его неисправность. Как правило, этот механизм может работать длительное время. Но не забывайте про чистку и настройку.

О солекс-карбюраторах

Несколько слов о настройке данного устройства. Первым шагом является установка правильного уровня в поплавковых камерах. После этого необходимо настроить idle. Стоит отметить, что установка карбюратора «Солекс» ВАЗ-2109следует выполнять по инструкции, что не только ускорит, но и упростит работу.

Если винт регулировки «количества» двигателя не реагирует, то нужно поменять жиклер холостого хода на меньший или подкрутить электромагнитный клапан. Что касается подбора насадок, то это достаточно трудоемкий процесс. Нужно ориентироваться по объему двигателя. Чем больше объем, тем меньше нужна насадка.

Имеется переходной режим, отвечающий за отсутствие сбоев при запуске автомобиля и нормальную его работу (чихание, выстрелы). Все из-за щелевидного отверстия. Он расположен непосредственно под дроссельной заслонкой. Если нажать на педаль акселератора, в отверстие подается бензин из форсунки. Если это произойдет, автомобиль может заглохнуть.

Теоретические данные

Стоит сказать, что карбюратор – это устройство, непосредственное назначение которого перемешивание и дозирование топлива, подаваемого в цилиндры двигателя. В противном случае здесь образуется рабочая смесь. Отвечает за качество насадок. Это касается всех моделей отечественного автомобилестроения, в том числе и ВАЗ-2109. Карбюратор глохнет из-за неправильно настроенных жиклеров.

Кроме того, важны такие показатели, как их производительность. Получается из длины сопла и его отверстий (ширина полосы). Если увеличить поперечное сечение струи примерно на 10%, пропускная способность увеличится на 25%. Из этого можно сделать вывод, что при правильной настройке описываемого устройства можно не только снизить расход топлива, но и увеличить мощность двигателя. Как мы видим карбюраторный тюнинг ВАЗ-2109позволяет многое.

Какие проблемы

Как правило, при правильном уходе карб работает нормально. Однако есть некоторые нюансы, на которые необходимо обратить внимание. Например, после того, как пользователь установил карбюратор ВАЗ-2109, возникла нестабильность в работе двигателя на Н. Х. Причиной этого может быть неправильное натяжение троса педали газа (акселератора). Но все это легко исправить, и сейчас мы посмотрим, как.

Для начала вам необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы иметь возможность вручную регулировать дроссельную заслонку при работающем двигателе. При перемещении дроссельной заслонки обороты падают вправо, нужно менять или регулировать трос. Если скорость не изменилась, дело все же в карбюраторе.

Заключение

Хочу сказать, что часто требуется легкая настройка зажигания ВАЗ-2109. Карбюратор в этом случае может работать нормально, но из-за ненастроенного зажигания возникает ощущение неисправности. Как уже было сказано выше, от того, какое качество смеси обеспечивает карбюратор, зависит многое.

Не рекомендуется производить замену форсунок самостоятельно. Это связано с тем, что каждый из них подходит только для определенной модели карбюратора. При установке с любым другим может увеличиться расход топлива, снизиться мощность двигателя, ухудшится динамика и т.

д. Но если замену все же нужно выполнить, то стоит ориентироваться на нанесение маркировки. Нужно покупать правильный комплект, а не отдельно, так как это небезопасно и можно нарваться на несоответствие с маркировкой.

БЫТЬ: https://tostpost.com/be/a-tamab-l/20740-regulyavanne-nalada-karbyuratara-vaz-2109-yak-prav-l-na-naladz-c-karby.html

Германия: https://tostpost.com/de/autos/20749-einstellen-und-anpassen-des-vergasers-vaz-2109-wie-der-vergaser-richti.html

ES: https://tostpost.com/es/coches/20763-regulaci-n-y-ajuste-del-carburador-vaz-2109-como-configurar-correctame.html

КК: https://tostpost.com/kk/avtomobil-der/20734-retteu-zh-ne-baptau-karbyurator-vaz-2109-алай-те-шеу-ш-н-карбюратор.html

PL: https://tostpost.com/pl/samochody/20702-regulacja-i-ustawienie-ga-nika-vaz-2109-jak-poprawnie-ustawi-ga-nik-va.html

PT: https://tostpost.com/pt/carros/20702-ajuste-e-ajuste-do-carburador-vaz-2109-como-configurar-corretamente-o-.

html

ТР: https://tostpost.com/tr/arabalar/20742-ayar-ve-karb-rat-r-ayarlar-vaz-2109-nas-l-d-zg-n-bir-karb-rat-r-vaz- 21.html

Великобритания: https://tostpost.com/uk/avtomob-l/20730-regulyuvannya-nalashtuvannya-karbyuratora-vaz-2109-yak-pravil-no-nalas.html

Настройка карбюратора Carter Thermoquad — TQ Dyno Звоните!

| How-To — Двигатель и трансмиссия

Супертюнинг TQ

В то время как карбюраторы AFB и даже AVS получили большую известность, Carter Thermo-Quad, вероятно, использовался на большем количестве четырехкамерных двигателей Mopar, чем все другие карбюраторы вместе взятые. . Дебютировав на ’71 340 (хотя и с уникальной системой дозирования в том году) с 1973 года до конца производства в 1985 году, если это был четырехцилиндровый двигатель Mopar, он имел TQ сверху. Интересно, что даже среди фанатиков Mopar TQ вызывает либо дикое восхищение, либо открытое презрение.

Одна вещь, с которой все могут согласиться, это то, что TQ является королем, когда речь идет о потоке на потраченный доллар. В основном в серийных версиях было два размера — большой и больший. Небольшой TQ оснащен первичными линзами размером 1 3/8 дюйма, в то время как более крупная версия имеет размер 1 1/2 дюйма. Оба имеют общие второстепенные каверны размером 2 1/4 дюйма. Это почти восемь квадратных дюймов площади отверстия дроссельной заслонки только на вторичной стороне, обеспечивая достаточно места, чтобы пропустить 800 кубических футов в минуту через меньшую версию карбюратора и 850 кубических футов в минуту через большой пример.

Это довольно много карбюратора, но TQ, похоже, не соответствует общепринятым нормам в отношении отношения воздушного потока к рабочему объему, так как завод обычно прикручивал больший из двух к задымленным 318-м. TQ был самым совершенным из четырехствольных ружей Carter и самым настраиваемым. Чтобы любой карбюратор выжил в качестве оригинального агрегата после появления впрыска топлива и строгих стандартов выбросов, он должен был быть точным устройством для измерения расхода топлива.

Часть секрета TQ заключается в его контурной воздушной заслонке, в отличие от воздушной заслонки с плоской пластиной, используемой в AVS, которая сама по себе была квантовым скачком в технологии по сравнению с грубыми скоростными клапанами с противовесом AFB. Форма воздушной заслонки TQ позволяет создать высокоэффективную трубку Вентури в области форсунок вторичного выпуска топлива. Изощренность TQ вполне могла погубить его всеобщую популярность. Самой воздушной заслонкой можно управлять с помощью не менее пяти различных настроек и регулировок, каждая из которых влияет на то, как реагируют вторичные двигатели и влияют на топливную кривую. Добавьте к возможным перестановкам настройки трехступенчатые дозирующие стержни, первичные и вторичные форсунки, положение и натяжение повышающего поршня, синхронизацию ускорительного насоса, ход и объем, основные и вспомогательные контуры стравливания воздуха, и вы увидите, что потенциал действительно облажаться невозможно. Сравните это с самыми популярными карбюраторами, где настройка для большинства энтузиастов требует просто отвинтить жиклер и заменить его на другой с большим номером для большего количества газа.

Однако изучите секреты TQ, и эти дешёвые устройства смогут работать с лучшими из них.

Недавно мы переделали небольшой TQ для приятеля и хотели потратить некоторое время на динамометрическом стенде, доведя его до совершенства. Продавец Glendora Dodge Джеймс Шагель был достаточно любезен, чтобы пожертвовать своим временем и использовать свой Duster для наших усилий по настройке. А-кузов Джеймса с двигателем 360 был оснащен обычным высокопроизводительным карбюратором с квадратным отверстием для вторичного рынка. Хотя цель этого исследования заключалась в том, чтобы углубиться в тонкости настройки ThermoQuad, мы также настроили его карбюратор как часть сделки, что дало нам мысленный эталон производительности TQ. С самого начала TQ работал на номинале. С обоими настроенными карбюраторами TQ фактически показал 233 против 229..7 с карбюратором «Performance». Однако под TQ была переходная пластина, которая функционировала как прокладка для карбюратора, добавляя еще одну переменную.

Одно можно сказать наверняка: правильно построенный и настроенный TQ может работать.

Кто-нибудь видел здесь задатки звуковой высокопроизводительной индукции? Для уличного применения с ограниченным бюджетом Thermo-Quad за 15 долларов, комплект для восстановления за 22 доллара и небольшое ноу-хау могут составить чертовски 37 долларов за карбюратор. Это 9134S, калифорнийский образец выбросов 78-го года выпуска небольшого заводского TQ с не очень маленьким рейтингом 800 кубических футов в минуту.

Заводские дозирующие стержни и форсунки TQ Все заводские дозирующие стержни пронумерованы, но проблема в том, что мы не знаем ни одного справочника, в котором указаны размеры стержней. Мы заархивировали список заводских шатунов в соответствии с окончательными спецификациями чертежей от Carter Automotive Company. Спецификации, собранные здесь, представляют собой первый известный нам исчерпывающий справочник. Эти характеристики дают краткий обзор диаметра удилища, что упрощает выбор и настройку удилища.

Более толстый шток закрывает большую часть жиклера, уменьшая площадь поперечного сечения и, следовательно, расход топлива. У большинства удилищ TQ есть три шага: экономичный, в действии при легком крейсерском режиме дроссельной заслонки; середина, при более высокой нагрузке или открытии дроссельной заслонки; и мощность, высокая нагрузка и WOT. Помните, что как только дроссельная заслонка будет полностью открыта, шток мгновенно поднимется на шаг мощности, независимо от оборотов. Первичные форсунки также пронумерованы, но последние три цифры номера напрямую относятся к размеру отверстия. Например, первичная струя 4095 — 0,095 дюйма, а 4101 — 0,101 дюйма. Точно так же последние три цифры вторичной струи соответствуют размеру в долях дюйма. Размер реактивного самолета 5110 составляет 0,110 дюйма, а размера 5143 — 0,143 дюйма.

Стержень №	Эконом	Середина	Мощность
615	. 059	—	.040
616	.064	—	.030
655	.062	—	.040
1937	0,070″	.046	.040
1938	.071	.051	.040
1939	.070	.058	.040
1940	.072	.060	.045
1941	.073	.061	.045
1950	.068	.057	.040
1961	.066	.056	.045
1962	.067	.055	.045
1965	.069	.061	.045
1966	.067	.052	.045
1994	. 068	.043	.035
1995	.066	.040	.035
1996	.069	.048	.035
1997	.067	.045	.035
1998	.070	.057	.040
1999	.068	.054	.040
2000	.066	.054	.035
2001	.064	.051	.035
2002	.065	.052	.040
2003	.063	.049	.040
2004	.067	.058	.040
2005	.065	.055	.040
2014	.069	.054	.040
2020	. 066	.052	.045
2024	.066	.054	.040
2086	.069	.061	.040
2091	.074	.064	.040
2103	.069	—	.045
2109	.069	.061	.045
2110	.069	.053	.040
2127	.074	.065	.040
2132	.074	.060	.040
2144	.06.0	61	.050
2145	.069	.061	.055
2153	.067	—	.055
2154	.069	.061	.055
2159	. 070	.062	.040
2173	.072	.057	.040
2174	.070.	055	.038
2179	.074	.066	.042
2195	.070	.062	.045
2210	.069	—	.045
2211	.0715	.064	.040
2271	.070	.062	.035
2272	.070	.059	.038
2273	.065	.056	.045
2278	.069	—	.048
2293	.066	—	.055
2298	.066	.054	.040
2326	. 066	.054	.048
2328	.072	.062	.045
2339	.060	—	.040
2340	.075	—	.040
2342	.066	.052	.035
2354	.070	.055	.033
2359	.072	.054	.045
2360	.070	—	.050
2363	.070	.059	.038
2375	.070	.058	.040
2377	.066	.054	.040
2382	.073	—	.054
2385	.069	—	.053

После очистки (лучше всего замочить в ванне со старым очистителем карбюратора) узлы снова загружаются с соответствующими деталями для окончательной сборки.

Результаты Dyno Carter ThermoQuad 9134S Заднее колесо Мощность в л.с. на STP SuperFlowChassis DynoTested at Westech Восстановленный TQ SuperTuned TQ 3 500 167 175 4000 201 207 4 500 220 227 5000 224 232 5 100 225 233 A/F Ср. 10,8:1 13,3:1

Завелся, TQ отрегулировал обороты холостого хода и смесь и работал отлично. Первая тяга принесла нам 206 л.с. на задние колеса с тактовой частотой 4500 об/мин. Он показался немного слабым, и проверка тайминга показала всего 25 градусов.

Страницы трендов

Лучшие электромобили — самые популярные модели электромобилей
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
Каждый электрический внедорожник, который вы можете купить в США в 2022 году
Это самые топливные пикапы.
- Лучшие электромобили — самые популярные модели электромобилей
- Сколько стоит Tesla? Вот разбивка цен
- Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
- Все электрические внедорожники, которые можно купить в США в 2022 году
- Это самые экономичные пикапы, которые вы можете купить
- Это внедорожники с лучшим расходом бензина
- 2 409092
  NOT FOUND
  Почему я вижу эту страницу?
  404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.
  Другие возможные причины
  Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.
  Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.
  Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.
  Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.
  Как найти правильное написание и папку
  Отсутствующие или поврежденные файлы
  Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.
  http://example.com/example/Example/help.html
  В этом примере файл должен находиться в public_html/example/Example/
  Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.
  Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.
  Неработающее изображение
  Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.
  Это зависит от браузера, если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».
  http://example.com/cgi-sys/images/banner.PNG
  В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это разные местоположения.
  Ошибки 404 после перехода по ссылкам WordPress
  При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.
  Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.
  Вариант 1. Исправьте постоянные ссылки
  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
  3. Выберите По умолчанию .
  4. Нажмите Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите Сохранить настройки .
  Во многих случаях это приведет к сбросу постоянных ссылок и устранению проблемы. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.
  Вариант 2. Измените файл .htaccess
  Добавьте следующий фрагмент кода в начало файла .htaccess:
  # BEGIN WordPress

  RewriteEngine On
  RewriteBase / 9index.php$ — [L]
  RewriteCond %{REQUEST_FILENAME} !-f
  RewriteCond %{REQUEST_FILENAME} !-d
  RewriteRule . /index.php [L]

  # Конец WordPress
  Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.
  Как изменить файл .htaccess
  Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.
  Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.
  Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)
  Существует множество способов редактирования файла .htaccess
  - Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  - Использовать режим редактирования программы FTP
  - Используйте SSH и текстовый редактор
  - Использование файлового менеджера в cPanel
  Самый простой способ отредактировать файл . htaccess для большинства людей — через диспетчер файлов в cPanel.
  Как редактировать файлы .htaccess в файловом менеджере cPanel
  Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.
  Откройте файловый менеджер
  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
  3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, в раскрывающемся меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
  5. Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
  Для редактирования файла .htaccess
  1. Щелкните правой кнопкой мыши файл .

Условии эксплуатации	Пропускная способность См³/мин	Условии эксплуатации	Пропускная способность См³/мин
Легкие дорожные условия со значительной нагрузкой (экономичная регулировка)	60	Средние дорожные условия	110
		Работа с прицепом (экономичная регулировка)	160
		Работа с прицепом (мощностная регулировка)	200
Легкие дорожные условии	80	Работа с прицепом (мощностная регулировка)	200
