Втягивающее 2110 в Украине. Цены на втягивающее 2110 на Prom.ua

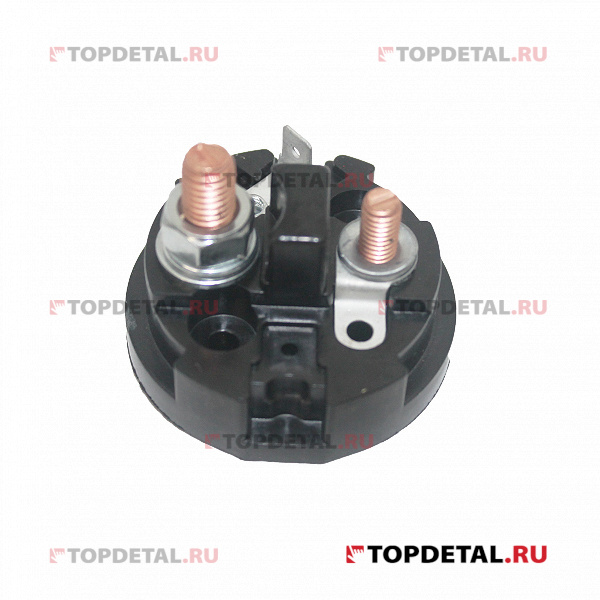

Крышка втягивающего 2110 Самара

Доставка из г. Киев

135.10 грн

Купить

Оптовый магазин-склад автозапчастей «Олимп Авто»

Реле cтартера втягивающее ВАЗ 2101, 2108, 2110

Доставка из г. Киев

640 грн

576 грн

Купить

Автосфера — онлайн запчасти

Реле втягивающее ВАЗ 2101-2107, 2108, 2109, 2110 (БАТЭ) 426.3708800

Доставка из г. Киев

1 080 — 1 120 грн

от 2 продавцов

1 200 грн

1 080 грн

Купить

Автосфера — онлайн запчасти

Втягивающее (реле стартера) 2110-12 (EuroEx) EX-RSP1

На складе

Доставка по Украине

596 грн

Купить

НоваСила

Втягивающее (реле стартера) 2110-12 (Eldix) РДС-2110

На складе

Доставка по Украине

585 грн

Купить

НоваСила

Реле втягивающее ВАЗ 2110-12 (5702.3708) <ДК>

Доставка по Украине

514 грн

Купить

ООО Електромаш

Втягивающее реле 2110 под 2 болта 2110-3708805

Заканчивается

Доставка по Украине

559 грн

Купить

АВТОПлюс

Ремкомплект втягивающего 2110 (крышка+болты+пластина) 10-02. 3708

Доставка по Украине

141 — 166 грн

от 2 продавцов

166 грн

Купить

greenmilya.com.ua

Реле втягивающее ВАЗ-2110 Болгария

На складе в г. Житомир

Доставка по Украине

598 грн

Купить

ТД Автозапчасть

Втягивающее реле 2110 АВТОВАЗ

Доставка по Украине

495 — 515 грн

от 5 продавцов

530 грн

515 грн

Купить

АвтоБутик

Реле стартера (втягивающее) 2101-2110 (нов.обр) Болгария

Доставка из г. Киев

455.20 грн

Купить

Оптовый магазин-склад автозапчастей «Олимп Авто»

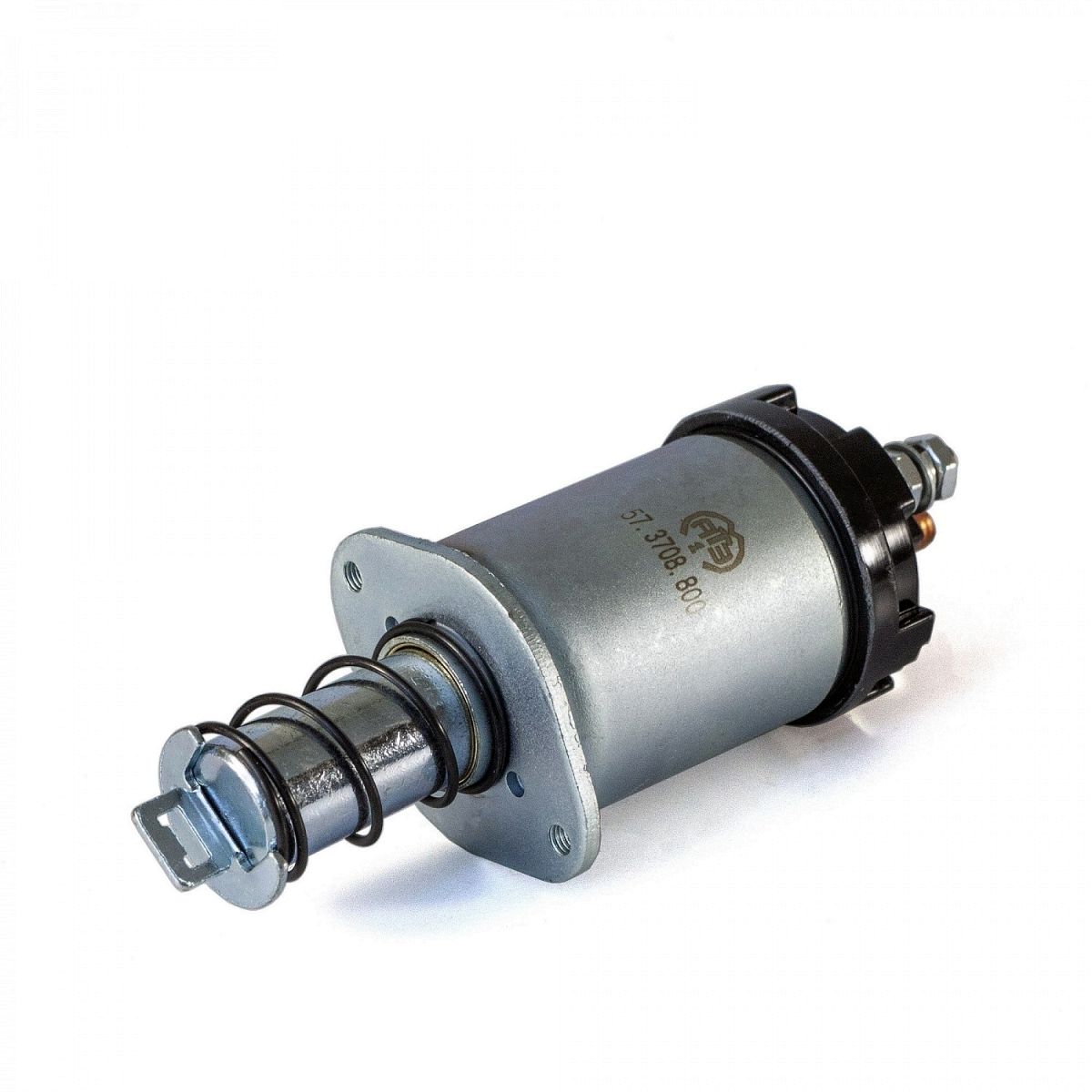

Реле втягивающее 2110 (ст-р КЗАТЭ) (Миасс) 57.3708.800

Доставка по Украине

1 081 грн

1 026.95 грн

Купить

RV-Shop

Реле втягивающие Ваз 2110

Заканчивается

Доставка по Украине

630 — 640 грн

от 2 продавцов

670 грн

Купить

АвтоЗапчастиЗП

Реле втягивающее 2110 (ст-р КЗАТЭ) (Болгария) РСП-1

На складе в г. Полтава

Доставка по Украине

558 — 845 грн

от 2 продавцов

558 грн

Купить

«1000 реле» интернет-магазин автоэлектрики

Реле втягивающее 2110 (ст-р КЗАТЭ) (СтВ) VCR0101

На складе в г. Полтава

Доставка по Украине

600 — 953 грн

от 2 продавцов

600 грн

Купить

«1000 реле» интернет-магазин автоэлектрики

Смотрите также

Реле втягивающее 2110 (ст-р Электром) 21.3708/923708007

На складе в г. Полтава

Доставка по Украине

628 — 973 грн

от 2 продавцов

628 грн

Купить

«1000 реле» интернет-магазин автоэлектрики

Реле втягивающее 2110 (редукторный БАТЭ) 14.3708/5121.3708

На складе в г. Полтава

Доставка по Украине

650 — 1 008 грн

от 2 продавцов

650 грн

Купить

«1000 реле» интернет-магазин автоэлектрики

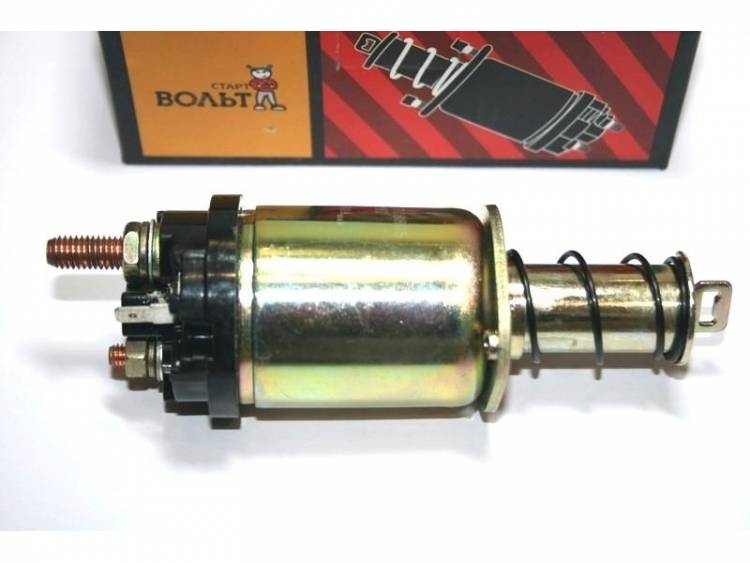

Втягивающее (реле стартера) 2101-07 редукт. стартер (СтартВОЛЬТ) 2110-12 VSR 0101

На складе

Доставка по Украине

631 грн

Купить

НоваСила

Втягивающее (реле стартера) 2101-07 редукт. стартер (АТ) 2110-12 AT 8805-001SR

На складе

Доставка по Украине

685 грн

Купить

НоваСила

Реле втягивающее ВАЗ 2110, Eldix (РДС-2110)

Заканчивается

Доставка по Украине

478 грн

Купить

Диана Партс

Реле втягивающее ВАЗ 2110, Самара (57.3708800)

Заканчивается

Доставка по Украине

620 — 638.67 грн

от 2 продавцов

620 грн

Купить

Диана Партс

Реле втягивающее ВАЗ 2101,2108,2110 2 болта AT (8805-001SR)

На складе в г. Борисполь

Доставка по Украине

694 грн

Купить

Demi.in.ua

Реле втягивающее ВАЗ-2101 АТ (2108,2110) стартер АТ

На складе в г. Житомир

Доставка по Украине

589 грн

Купить

ТД Автозапчасть

Реле втягуюче ВАЗ 2101, 2108, 2109, 2110 (пр-во БАТЭ)

На складе

Доставка по Украине

864.3 — 1 072.31 грн

от 2 продавцов

1 072.31 грн

Купить

Омега Авто

Реле втягивающее 2110 (ст-р КЗАТЭ) (СтВ) VCR0101 Код/Артикул РЛ 2628

Доставка по Украине

930 грн

Купить

marketplace.kiev.ua

Реле втягивающее 2110 (ст-р КЗАТЭ) (Болгария) РСП-1 Код/Артикул РЛ 1233

Доставка по Украине

856 грн

Купить

marketplace.kiev.ua

Реле втягивающее 2110 (ст-р Электром) 21.3708/923708007 Код/Артикул РЛ 3633

Доставка по Украине

973 грн

Купить

marketplace.kiev.ua

Реле втягивающее 2110 (редукторный БАТЭ) 14.3708/5121.3708 Код/Артикул РЛ 4689

Доставка по Украине

1 008 грн

Купить

marketplace.kiev.ua

Реле втягивающее 2110 (ст-р Iskra) (Vanssi) 16. 670.531 Код/Артикул РЛ 4711

Доставка по Украине

890 грн

Купить

marketplace.kiev.ua

Замена втягивающего реле стартера ВАЗ 2110

В том случае, если автомобиль внезапно перестал заводиться, причина может быть в поломке втягивающего реле стартера ВАЗ 2110, 2111, 2112. Для того чтобы проверить его исправность, можно воспользоваться следующим способом. В первую очередь нужно снять реле. Довольно часто это тяжело сделать без снятия самого стартера, так как крепления закисают, и работать с ними неудобно.

Замена втягивающего реле стартера

Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

Во время замены реле на ВАЗ 2110, 2111, 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Видео замены втягивающего реле на ВАЗ 2110.

Содержание

• ВАЗ 2110 — замена втягивающего реле стартера
• Как должны работать втягивающие ваз 2112?
• Контроль технического состояния механизма
• Восстановление технического состояния
• Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110
• Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками
• Как оно работает
• Проверка
• Демонтаж
• Характерные поломки
• Замена

ВАЗ 2110 — замена втягивающего реле стартера

Самой частой причиной, по которой не срабатывает стартер автомобиля, является неисправность втягивающего реле. Вы можете ездить на своем автомобиле и нечего не подозревать, как в один прекрасный момент машина перестанет заводится, нужно будет звать друзей и заводить с толчка. Чтобы быть вооруженным и знать особенности стартера, сегодня мы расскажем как заменить втягивающее реле на ВАЗ 2110 своими руками.

Симптомы неисправности могут быть различными, например, реле щелкает, но сам стартер не крутит, или же бывает такое, что при повороте ключа зажигания нет никаких признаков жизни. Чтобы быстро устранить неисправность, нужно иметь в наличии такие инструменты:

— отвертка плоская;
— головка на 8;
— трещотка.

Напомним, что в предыдущей статье мы рассказывали как заменить шаровые опоры на ВАЗ 2110 своими руками. Учитывая качество деталей на сегодняшний день, выполнять замену требуется чуть ли не каждые 5-6 месяцев, поэтому рекомендую сохранить инструкцию в закладки.

Замена втягивающего реле стартера своими руками

1. Можно выкручивать и заменить реле не снимая стартера с автомобиля, но лучше все это делать на снятом с машине устройстве. Когда это выполнили, необходимо открутить гайку крепления клеммы к шпильке, как это показано наглядно на приведенном фото.

2. Затем аккуратно снимаем клемму и отводим ее с проводом немного в сторону.

3. Теперь с задней стороны стартера необходимо открутить два болта при помощи обычной плоской отвертки. Наглядно все это продемонстрировано на картинке.

4. Теперь не испытывая никаких сложностей можно вынимать реле , аккуратно потянув за него назад. Если оно не снимается, значит нужно его слегка приподнять, чтобы оно вышло из зацепления с якорем.

5. Если же оно вынулось отдельно от пружины, то ее можно извлечь потом вместе с якорем.

Как должны работать втягивающие ваз 2112?

Эффективно работающие механизмы, втягивающие ВАЗ 2112, — залог быстрого старта в любых погодных условиях. Именно поэтому водителю необходимо регулярно проводить профилактический осмотр агрегата. Исправное втягивающее реле стартера ВАЗ не издает посторонних звуков.

В случае если при попытке повернуть ключ в замке зажигания водитель слышит серию щелчков или скрипов, то это говорит о том, что нужно начать поиск поломки. Чем раньше это происходит, тем больше вероятность не остаться на продолжительный срок без транспортного средства.

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно. Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний. Подобные признаки говорят о необходимости проведения следующей проверки:

• перемкнуть 2 медных контакта, расположенных на задней крышке реле;
• о неисправности втягивающего механизма скажет появившееся движение;
• в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью;
• дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора;
• второй провод соединяет «массу» стартера и АКБ;
• если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок.

Дальнейшие действия автовладельца зависят от характера обнаруженной неисправности. Если устройство работает слишком быстро или медленно, речь идет о механическом износе отдельных его элементов. Втягивающие механизмы нередко выходят из строя в силу короткого замыкания. Обуглившиеся контакты выражаются в серии щелчков, дополненных замедленной работой механизма.

Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Восстановление технического состояния

В силу физического износа, внешнего воздействия или заводского брака может потребоваться замена втягивающего реле стартера. Медлить с этим не рекомендуется, иначе список требующих ремонта узлов автомобиля существенно расширится. Для проведения восстановительных работ потребуется эстакада или смотровая яма. Первое расположено в ГСК или на СТО, а второе присутствует во многих гаражах.

Перед началом устранения поломки необходимо снять клемму с «минуса». Если в автомобиле присутствует брызговик или защита картера, то и они подлежат обязательному демонтажу. Дальнейший порядок действий выглядит следующим образом:

• выкрутить расположенную под днищем стартера гайку;
• снять расположенные на втягивающем реле стартера ВАЗ 2110 клеммы;
• открутить гайку крепления стартера;
• отключить реле непосредственно от стартера;
• при откручивании гаек крепления необходимо с максимальной осторожностью придерживать пружину;
• после снятия проверяется сердечник — он в обязательном порядке остается в корпусе стартера 2110.

Как только необходимая деталь оказалась в руках, производится ее осмотр. В этом поможет провод, длина которого от 30 до 40 см. Создается прямое соединение между «минусовой» клеммой аккумулятора и вытяжным реле. Необходимо убедиться, что отрицательная клемма соединена с соответствующей у аккумулятора. Аналогичная проверка производится и с «положительной» клеммой.

В момент подачи питания реакция втягивающего элемента должна быть незамедлительной.

С характерным щелчком выдвигается шестерня. Дальнейшие действия автовладельца зависят от увиденного.

Если питание стартера ВАЗ 2112 привело реле в действие, значит проблему необходимо искать в других узлах и агрегатах.

В противном случае следует незамедлительно заменить втягивающее реле. На данном этапе начинающие автовладельцы допускают распространенные ошибку — забывают о необходимости проверить реле стартера ВАЗ 2112 перед заменой. Процедура аналогична описанной выше.

От эффективности работы незначительной по своим размерам детали зависит скорость включения двигателя. В связи с этим рекомендуется регулярно проводить профилактические осмотры этого элемента автомобиля.

Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110

Привет Всем!
Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Вот такой вид, без контактной группы.

А вот и сама контактная группа, уже от времени стала в плохом состоянии.

Нашел контакты от других втягивающих, выбрал которые отмечены прямоугольником.

Сразу хочу отметить, что если не найдете контакты от втягивающего, то можно купить в любом автомагазине медные болты на 6 или же на 8.
Я решил ставить болт на 8 заместо 6.
Зажал корпус контактной группы, и просверлил отверстие на 8.(Сверлите сверлами по нарастающей
, а не сразу на 8)

Следующим шагом нужно было сделать форму контакта, и немного сточить его сверху так как он был толще.

Зажал в тески, и начал стачивать. Второй контакт решил тоже заменить, так как он был тоже в плохом состоянии.

Готовый вид контактов, сидят в своих местах как влитые, сразу закрепил их сзади гайками.

Контактную пластину тоже решил почистить.

Начал собирать обратно.

Я решил просверлить маленьким сверлом олово, чтобы провода от катушки просто вставить в отверстия и потом оппаять оловом.

Не забудьте надеть уплотнительную резинку.

Дальше закрутил болты контактной группы и обпаял контакты катушки.

Как видите все можно сделать с минимальными затратами на ремонт, а не покупать новое втягивающее реле за 1000р.

P/S. Просьба не писать что легче купить новое втягивающее и т.д. Мне интересней отремонтировать самому, чем сразу идти и покупать новую деталь!

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

«

Реле втягивающее стартера ваз-2110 в Чебоксарах: 161-товар: бесплатная доставка, скидка-23% [перейти]

Партнерская программаПомощь

Чебоксары

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Реле втягивающее стартера ваз-2110

Реле втягивающее ВАЗ-2110 к стартеру ЗИТ КРОНА

В МАГАЗИНЕще цены и похожие товары

Реле втягивающее ВАЗ 2110-12 к стартеру 5121. 3708 5121.3708800

В МАГАЗИНЕще цены и похожие товары

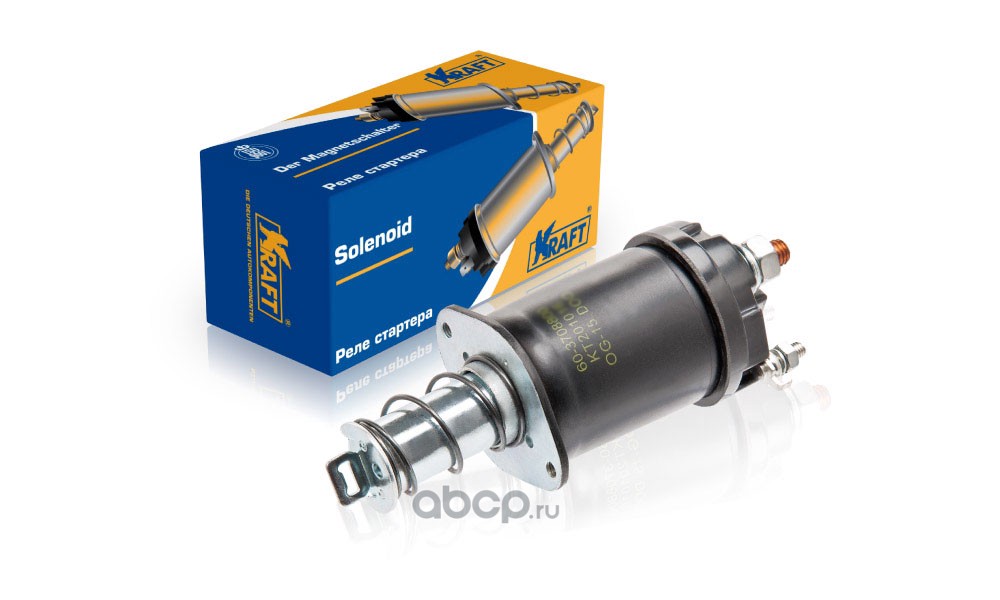

Реле втягивающее ВАЗ-2110 KRAFT kt201008

В МАГАЗИНЕще цены и похожие товары

LADA 1648V Втягивающее реле ВАЗ 2110 Самара

В МАГАЗИНЕще цены и похожие товары

LADA 11683V Втягивающее реле ВАЗ 2110 Прамо

В МАГАЗИНЕще цены и похожие товары

КЗАТЭ 4024V Втягивающее реле ВАЗ 2110

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/5395453/pic567d03e02f6de2d8e33eea3eb8585d73/300×300″>

ELDIX 8794Z Втягивающее реле ВАЗ 2110

В МАГАЗИНЕще цены и похожие товары

Реле втягивающее стартера ВАЗ-2110-12 (стартер 5702-12-22.3708 КЗАТЭ) (КРОНА)

В МАГАЗИНЕще цены и похожие товары

Втягивающее Реле Ваз 2110 Самара арт. 1648v

В МАГАЗИНЕще цены и похожие товары

Втягивающее Реле Ваз 2110 Прамо Тольятти арт. 11683v

В МАГАЗИНЕще цены и похожие товары

Втягивающее реле стартера ВАЗ 2110-2112 для стартера ЗИТ. Тип: втягивающее реле, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

png/300×300″>

Втягивающее реле стартера ВАЗ 2110, 21083, 21214 для стартера «Прамо-искра» 16.670.531 Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Реле втягивающее на стартера 5702, 5712, 5722 РемКом для ВАЗ 2101-2107, 2110-2112, Шевроле Нива

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/1926318/pic3e732e3b2e9e61784307fba9adbb143b/300×300″>

Реле втягивающее стартера ВАЗ-2110 (КЗАТЭ) Тип: реле, Производитель: Кзатэ

ПОДРОБНЕЕЕще цены и похожие товары

yandex.net/get-marketpic/5115066/picf3b7df77cd16cd2354e5a558953249b2/300×300″>

Реле стартера (втягивающее) «крона» ВАЗ 2110-12, 21214-81, Приора, Калина ( прамо 2110, 2113, 21214-81)

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/300×300″> mds.yandex.net/get-mpic/5145248/img_id6010841102857138334.png/300×300″>

PEKAR 573708800 Реле втягивающее стартера для а/м ВАЗ 2107, 2108, 2110, 2121, LADA 1117, 2170 и мод (для 5722-3708

ПОДРОБНЕЕЕще цены и похожие товары

где находится, замена своими руками — Auto-Self.ru

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Содержание

• Как оно работает
• Проверка
• Демонтаж
• Характерные поломки
• Замена

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Поделитесь с друзьями в соц.сетях:

Принцип работы стартера и его неисправности при пуске на ВАЗ 2110

Содержание

1. Общее устройство стартера
2. Принцип работы агрегата и его неисправности при пуске
3. Предохранитель (реле) стартера ВАЗ 2110
4. Для чего нужно реле
5. Демонтаж стартера и связь с реле

В начале любой поездки водитель автомобиля, выпущенного на «АвтоВАЗе», прислушивается к тому, как работает стартер ВАЗ 2110. Успешная работа автомобиля зависит от знания водителем его устройства и умелой эксплуатации транспортного средства. Существует пословица, что любая машина любит одного хозяина. Причем хозяина, который разбирается в тонкостях эксплуатации всех агрегатов, находящихся под капотом.

Порой на слух можно не только судить о правильной и уверенной работе рассматриваемого узла, но и вовремя суметь определить возможную неисправность и необходимость в ремонте. Поэтому стоит уделить немного внимания, чтобы рассмотреть устройство стартера ВАЗ, порядок работы (тут очень показательна принципиальная схема включения агрегата) и его возможные неисправности.

Стартер ВАЗ имеет мощность в 1,55 кВт и потребляет рабочий ток около 375 А от главного источника автомобиля — аккумулятора с напряжением в 12 В. Такое большое значение потребления тока при пуске стартера ВАЗ 2110 заставляет серьезно отнестись ко времени его включения и надежности контактов, отвечающих за силовую коммутацию.

Общее устройство стартера

Главный агрегат пусковой системы двигателя на ВАЗ состоит из 4 основных частей.

1. Приводной электродвигатель. Он представляет собой 4-обмоточный двигатель постоянного тока с постоянными магнитами на корпусе стартера. Именно он развивает достаточный момент вращения для раскрутки двигателя автомашины. И именно якорь привода потребляет львиную долю силы тока от аккумулятора. Вращается он в двух металлокерамических подшипниках скольжения, которые чаще называют втулками или вкладышами. Для передачи вращения на якоре находится центральная шестерня.
2. Планетарная передача. Агрегат пусковой системы через нее понижает количество оборотов вращения от двигателя стартера ВАЗ и одновременно повышает крутящий момент, передаваемый на коленчатый вал основного двигателя автомобиля. Состоит она из центральной шестерни, 3-х шестерен планетарной передачи, находящихся на осях водила, шестерни с внутренним зацеплением, которая передает вращение приводному валу. Планетарная передача гарантирует надежный запуск автомашины, но у нее имеется свой недостаток, так называемое слабое звено. Ведущая или центральная шестерня, находящаяся на валу якоря, является самой нагруженной частью описываемой передачи стартера ВАЗ 2110. Это может спровоцировать поломку. Для предотвращения такого вида неисправности напрашивается простой вывод — при запуске двигателя следует не забывать переводить рычаг коробки передач в нейтральное положение. В то же время, выжимая сцепление, облегчать работу стартера ВАЗ 2110 в момент запуска.

• Механизм привода. Он непосредственно участвует в механической сцепке и передаче вращения в момент запуска двигателя авто. Состоит из вала привода с криволинейными шлицами. На шлицах скользит обгонная муфта с приводной шестерней, перемещением которых через рычаг-вилку управляет втягивающее реле. Вал привода, как и якорь, вращается в металлокерамических втулках. Обгонная муфта (по-народному «бендикс», от названия фирмы Bendix) — это механизм, передающий вращение только в одном направлении. Он проскальзывает, если скорость ведомого маховика по кругу будет больше, чем у приводной шестерни. Такую способность бендикс стартера ВАЗ имеет благодаря выдвигающимся роликам во внутренней обойме при вращении относительно наружной обоймы, но только в одном направлении. При другом направлении ролики скрываются и не мешают свободному вращению обойм относительно друг друга. Только стартер на ВАЗ имеет бендикс, тем самым отличаясь от других узлов машины.
• Втягивающее реле. Оно управляет механизмом сцепления привода стартера и маховика коленчатого вала двигателя внутреннего сгорания в момент запуска последнего, а также согласованным включением вращения во время сцепки и, соответственно, отводом зацепления после пуска. Реле включает в себя две обмотки (втягивающую и удерживающую), контакты для пуска двигателя стартера, сердечник с рычагом-вилкой. Оно способствует долгосрочной работе стартера, так как длительное вращение в подшипниках скольжения на высоких оборотах приведет их к перегреву и выходу из строя. В то же время кратковременной работой стартер ВАЗ обеспечит свое долговременное существование. Очень кстати тут напоминание о том, что не следует допускать его включения более 2-4 секунд.

Принцип работы агрегата и его неисправности при пуске

Представление о работе стартера дает его схема включения. При повороте ключа зажигания подается напряжение от аккумулятора на катушки втягивающего реле. Реле втягивает сердечник, тем самым через рычаг-вилку сцепляет бендикс с маховиком и одновременно через внутренний контакт включает в работу двигатель стартера. Как показывает схема, в этот момент отключается втягивающая катушка, так как разница уровня напряжений на ее клеммах при включенных внутренних контактах реле равна нулю.

Весь этот процесс происходит в доли секунды. После запуска двигателя внутреннего сгорания ключ переводится в положение зажигания, реле стартера обесточивается, размыкается его внутренний силовой контакт, обесточивается двигатель стартера, сердечник реле возвращается в исходное положение и через рычаг-вилку отводит бендикс с шестерней привода из зацепления с маховиком коленчатого вала.

Благодаря кратковременной работе, стартер ВАЗ служит долго и надежно, но бывают и неприятные неожиданности, когда он отказывается работать. В таком случае легко разобраться в характере поломки, если исследовать включение стартера согласно следующему определению неисправностей. Отзывы водителей позволяют указать на них, как на наиболее часто встречающиеся.

1. Поломку шестерен планетарной передачи или бендикса можно определить на слух. Если при запуске слышен шум электродвигателя стартера, но двигатель автомашины не реагирует, то логичен вывод: втягивающее реле работает, внутренние силовые контакты целы, электродвигатель стартера исправен. В таком случае стартер на ВАЗ требует снятия и разборки для поиска неисправных деталей с последующей их заменой.
2. Отсутствие напряжения управления на реле стартера или его поломка определяются также на слух. В этом случае не слышно срабатывания реле и шума работающего электродвигателя. Для точного определения характера неисправности следует на управляющую клемму реле подать плюсовое напряжение с аккумулятора напрямую. Необходимо принять меры предосторожности, поставив рычаг переключения передач в нейтральное положение, а машину на ручной тормоз. В случае срабатывания реле с запуском двигателя ищем обрыв электрической цепи до него (в замке зажигания и соединительных проводах). Иначе ищем поломку во втягивающем реле (обрыв катушек, механические поломки).
3. Отсутствие напряжения на электродвигателе, его изношенные щетки или обрыв обмоток якоря тоже определяются на слух. В таких ситуациях реле при запуске щелкает, но не слышен шум вращения двигателя стартера. Стоит прежде всего убедиться в наличии напряжения на электродвигателе после реле, то есть в целостности внутреннего контактного соединения последнего. Если напряжения нет, то вывод прост: отсутствует контакт внутреннего соединения реле. Потребуется его разборка и чистка контактов. При положительном результате придется снять стартер и, разобрав его со стороны щеток, определить их целостность. Если щетки в норме, то предстоит полная разборка стартера и оценка работоспособности якоря привода.

Предохранитель (реле) стартера ВАЗ 2110

Очень часто на электронную почту мне приходит вопрос! Какой предохранитель отвечает за работу старта на автомобиле ВАЗ 2110 и где он находится.

Хочется сразу ответить на него – предохранителя отвечающего за стартер на Вазовской десятки не существует. Но есть реле включения стартера и именно оно очень часто перегорает и выходит из строя.

Для чего нужно реле

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала.

Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи. Путь энергии проходит через переключатель зажигания.

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается. Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия.

Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать.

Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Демонтаж стартера и связь с реле

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

• Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке. Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.
• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека.

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.

Втягивающее реле стартера ваз 2110

Содержание статьи

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает



Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Замена втягивающего на стартере ваз 2110 своими руками

Стартер и втягивающее реле ваз 2110

Если автомобиль неожиданно перестал заводиться, отсутствуют характерные звуки перед запуском мотора или появилось странное «гудение», то возможна поломка втягивающего реле стартера. Естественно, устройство может иногда работать нормально, не подавая признаков поломки, однако в самые неподходящие моменты автомобиль приходится заводить с толкача.

В этой ситуации только замена втягивающего на стартере ваз 2110 изменит все к лучшему. Симптомы неисправности различны, к примеру, появление щелчков у реле, отсутствие прокрутки стартера, отсутствие признаков жизни при повороте ключа зажигания и т. д.

Стоит заметить, что замена втягивающего стартера ваз 2110 может быть проведена и своими руками.

Втягивающее реле

Втягивающее реле стартера ваз 2110 предназначается для того, чтобы дистанционно включать электрический двигатель стартера. Им обеспечивается сцепление бендикса с венцом маховика.

Данный элемент конструктивно состоит из: возвращающей, контактной и магнитной системы, включающей две катушки – удерживающую, присоединенную к выводу управления и идущую на корпус, и втягивающую, соединяющуюся элементом управления.

Ваз 2110 втягивающее реле стартера

Труба, где находится якорь – это сердечник, внутри которого расположена медная обмотка (конец и начало обмотки прикрепляются клеммами, одна сторона соединяется с электродвигателем и контактом управления, другая – с выводом управления и идет на корпус).

Ваз 2110 втягивающее щелкает и не крутит стартер

Перемещение якоря в сердечнике осуществляется за счет электромагнитного поля, а при исчезновении напряжения, якорь в сердечнике переходит в начальное состояние. При питании появляется магнитное поле, заставляющее якорь оттягивать возвратные пружины.

При запуске двигателя машины, напряжение начинает пропадать, пружина надавливает на якорь и он возвращается в начальное положение, размыкаются контакты, «бендикс» идет из зацепления. При поломке втягивающего реле и перед его заменой следует сначала убедиться, что проблема заключается именно в стартере.

Примечание. Необходимо исключить такие неисправности в автомобиле: присутствие окалин, разрядка аккумулятора, следы окисления на клеммах, повреждения проводки, слабое закрепление контактов. Автомобиль может не заводиться и по данным причинам.

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

• Сначала снимается стартер;
• При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
• Второй кабель подводится к минусовой клемме с массой стартера;

Примечание: если будет щелчок, то это говорит о том, что механизм, «бендикс» работает.
Важно, чтобы щелчок был резким и быстрым. Если же звук кажется вялым, затянутым, то внутри механизма, что-то не ладно, например, сгорели пятачковые контакты.

Ваз 2110 не крутит стартер втягивающее щелкает

В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле.

Если же разборный, то:

• Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Примечание. В некоторых случаях требуется отпаять концы обмотки, они могут быть помехой для снятия крышки.

• После снятия крышки проверяются силовые контакты, во многих случаях они становятся причиной поломки прибора.

Примечание.
При возможности следует заменять старые контакты новыми. В том случае, если контакт пострадал не сильно, то пригоревшая поверхность убирается при помощи мелкозернистой наждачной бумаги.

• После этого конструкция собирается в обратном порядке.

Втягивающее реле установлено под капотом и располагается на стартере. Во время покупки нового, необходимо взять с собой нерабочий элемент и попросить в магазине аналогичный – в таком случае ошибки исключены.
Все производители делают на втягивающем реле свою маркировку. Устройство фиксируется с помощью трех винтов.

Ваз 2110 снимаем стартер втягивающий



Сумка для аксессуаров Linear серии 2110

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Экономия -31,84 $

LinearSKU: LIN-2110-390

---

Поделитесь этим продуктом

Сумка для принадлежностей GSWG, GSLG, GSLG-A и HSLG.

AmazonAmerican ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

United StatesCanadaJapan—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиГондурасГонконг SARHungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Компания предлагает полный возврат средств за вычетом стоимости доставки для всех покупок в наличии. Чтобы получить полный возврат средств за вычетом стоимости доставки, вы должны отправить Компании письмо по электронной почте в течение тридцати (30) дней с момента получения вашей покупки, и все продукты и/или оборудование должны быть в новом и пригодном для продажи состоянии, включая все детали и оригинальную упаковку. Вы несете единоличную ответственность за все расходы, связанные с любым возвратом, включая стоимость доставки и страховые сборы. Если возвращенных покупок нет в наличии, с вас также взимается комиссия за пополнение запасов в размере 20%, которая определяется по собственному усмотрению Компании.

Все возвращаемые покупки должны быть застрахованы на сумму не менее стоимости товаров и/или оборудования. Кроме того, на возвратной упаковке должен быть указан номер разрешения на возврат товара, который будет предоставлен вам Компанией.

Все вопросы и запросы на возврат следует направлять в наш отдел обслуживания клиентов. Адрес электронной почты отдела: [email protected], номер телефона: 305 437 9757, доб. 7007.

ВОЗВРАТ ПО ГАРАНТИИ ПРОИЗВОДИТЕЛЯ:

Для гарантийных запросов производителя у нас есть два варианта. Обратите внимание, что эти политики выдвигаются от имени фабрики и не могут рассматриваться как исключения или пересматриваться.

1. Усовершенствованная замена При выборе этой опции в зависимости от срочности вы соглашаетесь приобрести новую деталь заранее. После того, как вы вернете дефектную деталь обратно производителю и будет установлено, что товар/деталь неисправен по гарантии, производитель возместит нам кредит, и мы возместим вашу полную стоимость покупки, включая доставку. Это гарантирует возврат неисправной детали и выполнение надлежащих действий по устранению неполадок. Клиенты несут ответственность за возврат дефектной продукции (клиенты Чемберлен (Liftmaster) получают этикетку для возврата). Примечание: этот заказ на замену ДОЛЖЕН быть размещен в отделе RMA. напрямую. Размещение онлайн-заказа на свой счет задержит процесс, поскольку это будет считаться обычной продажей, а не гарантийным требованием. Обратите внимание, что ВСЕ заказы будут отправлены производителем в стандартной комплектации, если не запрошена специальная перевозка. Специальный груз ВОЗВРАТУ НЕ ПОДЛЕЖИТ.
2. Ремонт и возврат Этот вариант лучше всего подходит для клиентов, которые не торопятся и не против дождаться замены. В этом случае клиенты отправляют дефектный товар / деталь непосредственно на завод для ремонта с уникальным номером RMA, и как только производитель определяет дефект товара по гарантии, он либо ремонтирует, либо заменяет устройство. Имейте в виду, что этот вариант занимает ок. 3 недели после прибытия для осмотра и замены должны быть отправлены, в зависимости от производителя. Клиенты несут ответственность за возврат дефектной продукции (клиентам Чемберлен предоставляется этикетка для возврата).

Промежуточный узел линейного вала 2110-355

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Промежуточный узел линейного вала.

AmazonAmerican ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Страна

United StatesCanadaJapan—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong Kong SARВенгрияИсландияИндия aIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Компания предлагает полный возврат средств за вычетом стоимости доставки для всех покупок в наличии. Чтобы получить полный возврат средств за вычетом стоимости доставки, вы должны отправить Компании письмо по электронной почте в течение тридцати (30) дней с момента получения вашей покупки, и все продукты и/или оборудование должны быть в новом и пригодном для продажи состоянии, включая все детали и оригинальную упаковку. Вы несете единоличную ответственность за все расходы, связанные с любым возвратом, включая стоимость доставки и страховые сборы. Если возвращенных покупок нет в наличии, с вас также взимается комиссия за пополнение запасов в размере 20%, которая определяется по собственному усмотрению Компании.

Все возвращаемые покупки должны быть застрахованы на сумму не менее стоимости товаров и/или оборудования. Кроме того, на возвратной упаковке должен быть указан номер разрешения на возврат товара, который будет предоставлен вам Компанией.

Все вопросы и запросы на возврат следует направлять в наш отдел обслуживания клиентов. Адрес электронной почты отдела: [email protected], номер телефона: 305 437 9757, доб. 7007.

ВОЗВРАТ ПО ГАРАНТИИ ПРОИЗВОДИТЕЛЯ:

Для гарантийных запросов производителя у нас есть два варианта. Обратите внимание, что эти политики выдвигаются от имени фабрики и не могут рассматриваться как исключения или пересматриваться.

1. Усовершенствованная замена При выборе этой опции в зависимости от срочности вы соглашаетесь приобрести новую деталь заранее. После того, как вы вернете дефектную деталь обратно производителю и будет установлено, что товар/деталь неисправен по гарантии, производитель возместит нам кредит, и мы возместим вашу полную стоимость покупки, включая доставку. Это гарантирует возврат неисправной детали и выполнение надлежащих действий по устранению неполадок. Клиенты несут ответственность за возврат дефектной продукции (клиенты Чемберлен (Liftmaster) получают этикетку для возврата). Примечание: этот заказ на замену ДОЛЖЕН быть размещен в отделе RMA. напрямую. Размещение онлайн-заказа на свой счет задержит процесс, поскольку это будет считаться обычной продажей, а не гарантийным требованием. Обратите внимание, что ВСЕ заказы будут отправлены производителем в стандартной комплектации, если не запрошена специальная перевозка. Специальный груз ВОЗВРАТУ НЕ ПОДЛЕЖИТ.
2. Ремонт и возврат Этот вариант лучше всего подходит для клиентов, которые не торопятся и не против дождаться замены. В этом случае клиенты отправляют дефектный товар / деталь непосредственно на завод для ремонта с уникальным номером RMA, и как только производитель определяет дефект товара по гарантии, он либо ремонтирует, либо заменяет устройство. Имейте в виду, что этот вариант занимает ок. 3 недели после прибытия для осмотра и замены должны быть отправлены, в зависимости от производителя. Клиенты несут ответственность за возврат дефектной продукции (клиентам Чемберлен предоставляется этикетка для возврата).

Инструкции по установке | Выходные устройства Йельского университета

Инструкции по установке | Выходные устройства Yale — ASSA ABLOY Перейти к основному содержанию

Поиск

Инструкции по установке

Серия 7000

Документ №	Название
80-8470-0002-000	7100-2 Инструкции по сборке двухцилиндровой защелки
80-8470-9000-000	Инструкции по устройству электрического выхода для системы разъемов ElectroLynx
80-9470-0250-000	Выходные устройства SquareBolt® серии 7250M(F)(WS)
80-9470-7116-010	Установка комплекта сигнализации 7116 для выходного устройства серии 7000 (для устройств, поставленных после октября 2012 г. )
80-9477-0781-010	Контроллер мощности 781N (Снято с производства)
80-9477-0782-001	782 Контроллер мощности
80-9500-0800-000	7130-2 Инструкции по сборке двухцилиндровой защелки
80-9470-0000-000	7100(F), 7150(F)(WS) Обод и SquareBolt®
80-9470-0010-000	Выходные устройства SVR серий 7110(F) и 7170(F)(LBR) с 726, 790 или 791 Забастовки
80-9470-0020-000	Выходное устройство CVR серии 7120(F)
80-9470-0030-000	Врезные выходные устройства серии 7130(F)
80-9470-0060-000	Выходное устройство CVR серии 7160(F)
80-9470-0162-000	Выход с задержкой Yale®
80-9470-0715-000	715 Комплект для фиксации цилиндра
80-9470-7116-000	Установка комплекта сигнализации 7116 для выходного устройства серии 7000 (для устройств, поставленных до октября 2012 г. )
80-9472-0000-000	7200 Выходное устройство для обода
80-9472-0010-000	Выходное устройство SVR серии 7210
80-9472-0020-000	Выходное устройство CVR серии 7220
80-9472-0021-000	Выходное устройство CVR серии 7220MF
80-9472-0050-000	7250 Выходное устройство SquareBolt
80-9477-0780-000	Электрический упор «G» для серии 7000
80-9477-0781-001	Электрическая втягивающая защелка «P» для серии 7000
80-9477-0783-000	Модернизация выходных устройств MELR серии 7000

Закрывать

Серия 6000

Документ №	Название
80-9460-6000-000	6100(F) / 6150(F) / 6200 / 6250 Series Обод и квадратный болт Инструкции
80-9460-6004-000	6130(F) Врезные инструкции
80-9460-6005-000	Инструкции по вертикальной штанге серии 6170F / 6210
80-9460-6006-000	6160F-6220 Инструкции по скрытой вертикальной штанге
80-9460-6007-000	Защелка с двойным цилиндром в сборе — обод и квадратный болт
80-9460-6008-000	Инструкции по прокладке и защите от поддевания
80-9460-6011-000	Установка комплекта сигнализации 6116 для выходного устройства серии 6000
80-9460-6013-000	Система разъемов ElectroLynx
80-9460-6015-000	Защелка с двойным цилиндром в сборе — врезная
80-9460-6016-000	Электрическая защелка втягивания
80-9460-6017-000	Электрический сторож
80-9460-6018-000	Комплект для фиксации цилиндра 615

Закрывать

Серия 2100

Документ №	Название
80-9421-0000-000	Обод 2100(F) и 1800(F) и выходное устройство SquareBolt® 2150(F)
80-9421-0010-000	Выходные устройства SVR 2110(F), 2170(F)(LBR) и 1810(F)
80-9420-2116-000	Комплект сигнализации 2116 для серии 2100 (снято с производства в августе 2012 г. )
80-9421-0002-000	2100(F)WS Устройства выхода обода
80-9421-0003-010	2150(F)WS Выходные устройства SquareBolt
80-9470-2120-000	2120(F) Выходные устройства CVR
80-9470-2160-000	2160(F) Выходные устройства CVR

Закрывать

Серия 1500

Документ №	Название
80-9415-0000-000	1500(F) Устройства выхода обода
80-9415-0010-000	1510(F) Выходное устройство SVR
80-9415-0020-000	1520(F) Выходное устройство CVR
80-9415-0030-000	1530(F) Врезное выходное устройство

Закрывать

Забастовки

Документ №	Название
80-8470-0726-000	726 Ответная планка для выходных устройств вертикальной штанги
80-8470-0793-000	793 Ответная планка для устройств выхода обода
80-8470-0794-000	794 Ответная планка для выходных устройств вертикальной штанги

Закрывать

Отделка

Документ №	Название
80-8421-0213-000	Обвязка 213F, 214F и 217F
80-8470-0356-000	Шаблон для врезной установки серии 356F
80-8470-0420-000	Трим серии 420F и 429F
80-8470-0421-000	Трим серии 421F и 427F
80-8470-0426-000	Трим серии 426F
80-8470-0428-000	Трим серии 428F
80-8470-0441-000	Трим серии 440F
80-8470-0480-000	480F, 481F, 482F и 483F Обвязка со смещением
80-8470-0500-000	Тримы 500F и 514F
80-8470-0501-000	Тримы 510F и 512F
80-8470-0502-000	Трим 502F, 503F, 504F, 505F, 506F, 507F, 508F и 509F
80-8470-0513-000	Трим 513F, 517F, 518F и 519F
80-8470-0520-000	Трим для серий 520F, 530F и 534F (снято с производства)
80-8470-0521-000	Затвор для серий 521F, 531F и 532F (снято с производства)
80-8470-0522-000	Трим серии 522F и 526F (снято с производства)
80-8470-0524-000	Трим серии 524F и 528F (снято с производства)
80-8470-0525-000	525F и 529Отделка серии F (снято с производства)
80-8470-0533-000	Трим серии 533F (снято с производства)
80-8470-0535-000	Трим серии 535F (снято с производства)
80-8470-0541-000	Трим серии 540F и 580F
80-8470-0542-000	Трим серии CA542F и CA544F (снято с производства в сентябре 2011 г. )
80-8470-0551-000	Врезная накладка 550F и 560F (Снято с производства)
80-8470-0563-000	Трим серии 563F и 565F (снято с производства)
80-8470-0573-000	Врезная накладка серий 573F и 575F (снято с производства)
80-8470-0600-000	Как изменить раздачу для 426F. Выходные панели 427F, 428F, 626F, 627F, 628F, 690F и 691F
80-8470-0603-000	603F Отделка
80-8470-0620-000	Трим 620F и 629F
80-8470-0621-000	Трим 621F и 627F
80-8470-0622-000	622F Отделка
80-8470-0623-000	623F Отделка
80-8470-0624-000	624F Отделка
80-8470-0625-000	625F Отделка
80-8470-0626-000	626F Отделка
80-8470-0628-000	628F Отделка
80-8470-0631-000	Трим 631F и 632F
80-8470-0633-000	633F Отделка
80-8470-0634-000	Трим 630F и 634F
80-8470-0635-000	635F Обвязка
80-8470-0651-000	651F Отделка
80-8470-0654-000	Трим 652F и 654F
80-8470-0656-000	Врезная накладка 656F и 658F
80-8470-0661-000	Врезная накладка 661F и 662F
80-8470-0673-000	Врезная накладка 673F и 675F
80-8470-0680-000	Трим 680F, 681F и 684F со смещенным тяговым усилием
80-8470-0690-000	Серии 690F и 691F (Fail Safe / Fail Secure) Электрическая система управления триммером для тяжелых условий эксплуатации (E. T.C.) с соединительной системой ElectroLynx®
80-9470-0160-000	Инструкции по взаимозамене узла накладки и шпинделя для деревянной двери с металлической кромкой Приложение

Закрывать

Стойки

Документ №	Название
МЕМН10 8/22	М200 и М200Ф
МЕМН11 22 сентября	KRM200 и KRM200F
МЕМН12 22 сентября	М200ФВС
МЕМН13 22 сентября	KRM200FWS

Закрывать

Eduard Kit № 2110 — Liberator B.Mk.VI в обзоре CBI Марка Дэвиса

Liberator B.Mk.VI в CBI

Эдуард, масштаб 1/72

Сводка:
Каталожный номер:	Набор Эдуарда № 2110 — Liberator B. Mk.VI в CBI
Шкала:	1/72
Содержание и носители:	100+ деталей планера из серого стирола, 20 прозрачных фонарей и иллюминаторов из стирола, 1 прозрачная пленка (2 окна), 1 цветная полиэтиленовая накладка, 1 гладкая полиэтиленовая накладка для деталей, 1 красочная вырубная маска и декали на 5 предметов
Цена:	Доступен в Интернете от Eduard за 64,950 долларов США, Hannants за 30,83 фунтов стерлингов, Squadron за 58,46 долларов США и Modelimex за 37,50 евро.
Тип обзора:	Первый взгляд
Преимущества:	Хороший базовый комплект, дополненный типичными вкусностями Eduard и некоторыми привлекательными маркировками RAF,
Недостатки:	Несмотря на довольно много деталей салона PE, в орудийных башнях нет ничего лишнего.
Выводы:	Недорогой комплект, из которого можно сделать очень хорошую модель.

Рассмотрено Марк Дэвис

Приборная панель Bf 110 Эдуарда в масштабе 1/4 доступна онлайн на сайте Squadron.com
.

Фон



B-24 Liberator действительно не нуждается в представлении, хотя справедливо будет сказать, что его чаще всего вспоминают по операциям над Германией с ВВС США. Как самый производимый четырехмоторный бомбардировщик Второй мировой войны, он фактически служил в большинстве театров военных действий и в самых разных ролях. Его службу в Королевских ВВС часто упускают из виду, особенно на театре военных действий Китай-Бирма-Индия против японцев. Так что приятно видеть, как Эдуард устраняет этот дисбаланс с помощью набора, рассмотренного здесь.





Первый взгляд



Набор поставляется в качественной открывающейся сверху коробке с привлекательным бокс-артом. В комплекте компактно запаянные в целлофан стироловые детали, а также в отдельных целлофановых пакетиках цветные и простые ПЭ лады и вырубная краска-маска. Инструкции красиво оформлены в виде брошюры на глянцевой бумаге формата А-4 на английском и чешском языках. У них есть карта деталей, охватывающая все носители, и четкие схематические этапы сборки. Целая страница посвящена использованию масок краски. Направляющие для покраски и деколи окрашены и имеют четыре вида. Названия красок являются общими для кодов Gunze Aqueous и Mr Color. Они также используются в инструкциях по сборке для уточнения цвета покраски деталей.



Панели миниатюр:



Базовый комплект будет знаком большинству, так как Эдуард переупаковывает предложение Academy/Minicraft, которое, я думаю, существует уже почти 20 лет. Это сказало; комплект по-прежнему хорош, с возможной привлекательностью в целом более простой сборки, чем гораздо более поздние комплекты Hasegawa B-24. Готовые экземпляры, которые я видел, безусловно, напоминают Liberator. На протяжении многих лет Academy/Minicraft B-24 широко обсуждался, поэтому я позволю изображениям служить напоминанием о том, что входит в комплект, а теперь сосредоточусь на уникальных аспектах Эдуарда в наборе.

Выдающимся дополнением от Eduard являются, конечно же, PE лады, как цветные, так и простые, хотя я бы сказал, что, возможно, наиболее полезным дополнением является маска краски.

Как и следовало ожидать, предварительно окрашенный PE лад касается деталей кабины, в основном ремней безопасности, очень красивой основной приборной панели и столь же красивых, но меньших вспомогательных панелей.





Простой PE лад также вносит свой вклад в области экипажа с боковыми стенками кабины, прицелами и довольно небольшим количеством деталей для поясных орудий, включая ящики для боеприпасов и корма. Есть также сменные полиэтиленовые люки для поясного оружия с окнами из прозрачной пленки, заменяющие элементы комплекта, а также дефлекторы скользящего потока, которые можно смоделировать расширенными, чтобы дополнить открытые люки для поясного оружия. Есть замена ПЭ подфюзеляжного люка в корме поясных орудий, но нет дополнительной детали башни.





Двигатели быстро наряжаются с помощью некоторых проводов зажигания PE, которые нуждаются в толстом слое краски, чтобы не выглядеть слишком плоскими в разрезе.

Основные ниши шасси дополнены красивыми деталями из полиэтилена, чтобы улучшить простые пластиковые стенки колодцев. Есть несколько тормозных шлангов из полиэтилена, которые можно использовать в качестве шаблона для замены тонких свинцовых проводов, поскольку они немного двумерные, или их можно немного утолщить с помощью Mr Surfacer и краски. Створки главного шасси украшены тонкими звеньями к стойке, а звено втягивания основной стойки также получило некоторые дополнительные детали, включая сменные тяги крутящего момента. Носовые двери также перекрашены с внутренней стороны с более детализированными деталями из полиэтилена. На носовой стойке заменена тяга, и добавлено что-то похожее на проушины для крепления.

Декали на пять одинаковых самолетов. По два в 99-й и 159-й эскадрильях и по одному в 356-й эскадрилье; все датируются 1945 годом. В каждом случае цветовая схема — оливково-серая поверх нейтрально-серой. Привлекательный носовой рисунок, а также вариации в маркировке плавников компенсируют стандартную схему окраски, а округлые формы SEAC также придают всплеск цвета и добавляют привлекательности предлагаемым схемам.





Декали очень хорошего качества, напечатаны четко и непрозрачны.



Заключение



Базовый комплект может немного устареть, но он все еще может предложить что-то с точки зрения простоты по сравнению с более поздними комплектами Hasegawa B-24, хотя в данном случае это компенсируется неудобным характером PE. Тем не менее, хороший базовый комплект с качественными полиэтиленовыми деталями, маской для окраски, а также, конечно, маркировкой RAF CBI делает комплект в целом привлекательным. На самом деле, этот комплект должен понравиться как пакетное предложение — наборы PE и маска, если покупать их отдельно, будут составлять 9.0% от стоимости покупки всего пакета! Иными словами, упаковка примерно на 36 % дороже, чем обычный комплект Minicraft B-24, или примерно на 25–40 % дешевле, чем неукрашенный комплект Hasegawa B-24 (в зависимости от упаковки, которую вы используете для сравнения). .

Если вам нравится какой-нибудь красивый PE, вам нравится удобство вырубных масок с куполом, и вы страстно желаете RAF CBI Liberator; то этот комплект для вас. И даже если маркировка не привлекает, это все еще большая ценность по сравнению с альтернативами как выше, так и ниже его цены.

Однозначно рекомендуется.

Спасибо Эдуарду за образец и за изображения.

---

Текст отзыва Copyright 2011 by Mark Davies

Страница создана 10 мая 2011 г.
Последнее обновление 10 мая 2011 г.

Назад на главную страницу HyperScale

Вернуться на страницу отзывов

Комплементы c3a и c5a индуцируют разные каскады передачи сигнала в эндотелиальных клетках

. 2002 г., 15 августа; 169(4):2102-10.

doi: 10. 4049/jimmunol.169.4.2102.

Ингрид У Шрауфштаттер ¹ , Кхань Триеу, Людмила Сикора, П. Шрирамарао, Ричард ДиСципио

принадлежность

• ¹ Отделение биологии рака, Институт молекулярной медицины Ла-Холья, Сан-Диего, Калифорния 92121, США. [email protected]

• PMID: 12165538
• DOI: 10.4049/иммунол.169.4.2102

Бесплатная статья

Ингрид У Шрауфстаттер и др. Дж Иммунол. 2002 .

Бесплатная статья

. 2002 г., 15 августа; 169(4):2102-10.

doi: 10.4049/jimmunol.169.4.2102.

Авторы

Ингрид У Шрауфштаттер ¹ , Кхань Триеу, Людмила Сикора, П. Шрирамарао, Ричард ДиСципио

принадлежность

• ¹ Отделение биологии рака, Институт молекулярной медицины Ла-Холья, Сан-Диего, Калифорния 92121, США. [email protected]

• PMID: 12165538
• DOI: 10.4049/иммунол.169.4.2102

Абстрактный

В лейкоцитах C3a и C5a вызывают хемотаксис зависимым от G(i) и чувствительным к коклюшному токсину (PT) образом. Поскольку мы обнаружили, что HUVEC и иммортализованные эндотелиальные клетки микрососудов дермы человека экспрессируют небольшое количество C3aR и C5aR, мы спросили, какова функция этих рецепторов на этих клетках. Активация C3aR вызывала временное образование актиновых стрессовых волокон, которые не были PT-чувствительными, но зависели от активации rho, подразумевающей связывание с G(alpha12) или G(alpha13). Активация C5aR вызывала отсроченный и устойчивый ответ цитоскелета, который блокировался PT и приводил к ретракции клеток, повышению парацеллюлярной проницаемости и облегчению трансмиграции эозинофилов. C5a, но не C3a, был хемотаксическим для человеческих иммортализованных дермальных микрососудистых эндотелиальных клеток. Ответ на C5a блокировался ингибиторами фосфатидилинозитол-3-киназы, киназы src и рецептора эпидермального фактора роста (EGF) (EGFR), а также нейтрализующими антителами к EGFR и гепарин-связывающему EGF-подобному фактору. Кроме того, иммунные преципитаты показали, что EGFR фосфорилировался после стимуляции C5a. Таким образом, C5aR в эндотелиальных клетках использует сигнальный каскад — трансактивацию EGFR — которого нет в лейкоцитах, в то время как C3aR соединяется с другим G-белком, предположительно G(alpha12/13).

Похожие статьи

• Регуляция анафилатоксинами комплемента C3a и C5a продукции цитокинов в эндотелиальных клетках пупочной вены человека.

  Монсинжон Т., Гаск П., Чан П., Ищенко А., Брэди Дж. Дж., Фонтейн М. С. Монсинжон Т. и соавт. FASEB J. 2003 Jun;17(9):1003-14. doi: 10.1096/fj.02-0737com. ФАСЭБ Дж. 2003. PMID: 12773483

• Интерлейкин-1 активирует рецепторы анафилатоксина на мононуклеарных клетках.

  Такабаяси Т., Симидзу С., Кларк Б.Д., Бейнборн М., Берк Дж.Ф., Гельфанд Дж.А. Такабаяши Т. и др. Операция. 2004 г., май; 135(5):544-54. doi: 10.1016/j.surg.2003.09.010. Операция. 2004. PMID: 15118592

• Химерные рецепторы человеческого рецептора С3а и рецептора С5а (CD88).

  Красс Т., Эймс Р.С., Сарау Х.М., Торнетта М.А., Фоли Дж.Дж., Кёль Дж., Клос А., Бауч В. Красс Т. и др. Дж. Биол. Хим. 1999 26 марта; 274 (13): 8367-70. doi: 10.1074/jbc.274.13.8367. Дж. Биол. Хим. 1999. PMID: 10085065

• Комплементарные рецепторы анафилатоксина на нейронах: новые трюки для старых рецепторов?

  Натаф С., Стахель П.Ф., Даву Н., Барнум С.Р. Натаф С. и др. Тренды Нейроси. 1999 сент.; 22(9):397-402. doi: 10.1016/s0166-2236(98)01390-3. Тренды Нейроси. 1999. PMID: 10441300 Обзор.

• Комплемент при воспалении центральной нервной системы.

  Барнум С.Р. Барнум СР. Иммунол Рез. 2002;26(1-3):7-13. doi: 10.1385/IR:26:1-3:007. Иммунол Рез. 2002. PMID: 12403340 Обзор.

Посмотреть все похожие статьи

Цитируется

• Плазменный комплемент 3 и комплемент 4 являются многообещающими биомаркерами для отличия NMOSD от MOGAD и связаны с нарушением гематоэнцефалического барьера при NMOSD.

  Линь Л., Ву И., Ханг Х., Лу Дж., Дин Ю. Лин Л. и др. Фронт Иммунол. 2022 11 июля; 13:853891. doi: 10.3389/fimmu.2022.853891. Электронная коллекция 2022. Фронт Иммунол. 2022. PMID: 35898513 Бесплатная статья ЧВК.

• Венозная тромбоэмболия при сепсисе: от скамьи к постели.

  Галли Э. , Маджо Э., Померо Ф. Галли Э. и др. Биомедицины. 2022 8 июля; 10 (7): 1651. doi: 10.3390/биомедицины10071651. Биомедицины. 2022. PMID: 35884956 Бесплатная статья ЧВК. Обзор.

• Комплемент C3a активирует астроциты, способствуя прогрессированию медуллобластомы через TNF-α.

  Гонг Б., Го Д., Чжэн С., Ма З., Чжан Дж., Цюй Ю., Ли С., Ли Г., Чжан Л., Ван И. Гонг Б. и др. J Нейровоспаление. 2022 20 июня; 19 (1): 159. doi: 10.1186/s12974-022-02516-9. J Нейровоспаление. 2022. PMID: 35725556 Бесплатная статья ЧВК.

• Шига-токсин 2 вызывает C3a-зависимое повреждение клубочков и канальцев посредством митохондриальной дисфункции при гемолитико-уремическом синдроме.

  Buelli S, Locatelli M, Carminati CE, Corna D, Cerullo D, Imberti B, Perico L, Brigotti M, Abbate M, Zoja C, Benigni A, Remuzzi G, Morigi M.
