Не горят фонари заднего хода ВАЗ-2110: причины, схема подключения

Одновременно с переключением на заднюю передачу в автомобиле ВАЗ-2110 должны включаться специальные фонари белого цвета. Они выполняют сразу несколько важных функций. Во-первых, значительно облегчают водителю процесс парковки, во-вторых, указывают пешеходам на то, что машина будет сдавать назад, обеспечивая тем самым их безопасность и в-третьих, исключает возникновение аварийной ситуации.

Что делать, если фонари заднего хода не горят

В ситуации, когда не горят фонари заднего хода автомобиля ВАЗ-2110, необходимо в первую очередь выявить причину проблемы. Для этой цели вы можете либо обратиться в специализированный автосервис, либо сэкономить деньги и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может возникнуть всего по нескольким основным причинам:

• сгорела лампа. Данную деталь нужно заменить, однако предварительно мы рекомендуем проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания. В противном случае лампочки будут гореть постоянно;
• на плату фонаря не подается напряжение;
• сгорел предохранитель, который обеспечивает защиту цепи от короткого замыкания. Если дело именно в нем, необходимо «прозвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
• на пленке фары оборвались или подгорели контакты;
• поврежден электрический кабель. Его обрыв можно обнаружить путем визуального осмотра или с использованием цифрового мультиметра;
• в результате длительной эксплуатации и воздействия влаги окислились контакты, из-за чего фонари заднего хода не хотят работать;
• не срабатывает должным образом механизм коробки передач, который должен включать задний фонарь;
• вышел из строя датчик заднего хода. Проверить его исправность можно самостоятельно, не прибегая к профессиональной диагностике. Для этого снимаем с датчика провода и замыкаем их между собой. Если фонарь загорается, значит, проблема либо в проверяемом устройстве, либо в коробке передач.

Как восстановить нормальную работоспособность фонарей заднего хода

В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:

• открываем и освобождаем багажник автомобиля;
• аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
• отвинчиваем защитный кожух, выполненный из пластика;
• извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.

Если проблема кроется в сгоревшей лампе, ее можно легко заменить, не прибегая к каким-либо дополнительным действиям.

Читайте также: Как снимается радиатор охлаждения на ВАЗ-2110

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

• загнать машину на эстакаду и поставить ее на ручник;
• снять защитный кожух;
• подставить какую-либо емкость для трансмиссионного масла;
• извлечь датчик и отключить его от электрической цепи;
• установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
• последний этап – сборка узла, выполняемая в обратном порядке.

От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

ladaautos.ru

Не горит задний ход на авто

Главная » Электрика » Не горит задний ход — что делать

просмотров 9 216

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания. Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются.

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода. Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

• Первый провод идет от блока предохранителей к лампе
• Второй провод от массы кузова к датчику задней скорости на КПП
• Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

• На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
• На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками 🙂

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На авто с автоматической коробкой или вариатором дело обстоит гораздо сложнее, из за присутствия контроллера передач, в котором и могут быть неисправности.



Проголосуйте, понравилась ли вам статья? Загрузка…

remontpeugeot.ru

Не горит задний ход на ваз 2110

Современный автотранспорт оснащен комплексом обязательных устройств визуальной индикации. К примеру, датчик включения заднего хода предназначен для автоматизированного зажигания световых элементов, сигнализирующих об осуществлении реверсного перемещения машины. Но нельзя забывать, что данное оборудование является вспомогательным элементом, который только выступает помощником в управлении автомобильным транспортом, а не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «где находится датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он находится с правой стороны, по ходу — слева внизу КПП (коробки передач). Найти его несложно, поскольку это единственная запчасть в коробке с подведенными проводками.

Диагностика неполадок и типичные неисправности датчика заднего хода

В соответствии с эксплуатационно-техническими нормами в вечернее время должны гореть лампы заднего хода. Если в процессе эксплуатации автомобиля дополнительная подсветка сзади отсутствует, потребуется немедленное устранение данной неполадки, вызванной, как правило, разнообразными техническими поломками, выработкой ресурса либо низким качеством деталей.

Для проверки исправности датчика заднего хода ВАЗ 2110 машину потребуется поставить над смотровой ямой, на эстакаде. Как правило, острая необходимость в диагностике появляется при перебоях в сигнализационной системе заднего хода.

Плохое функционирование прибора может быть обусловлено перегоранием рабочих элементов, неисправным предохранителем или непосредственной поломкой датчика. Чтобы узнать реальную картину, необходимо выполнить ряд конкретных действий. Сначала нужно посмотреть состояние предохранителя. Он расположен в монтажном блоке под панелью. Затем следует провести проверку ламп. И только тогда перейти к датчику заднего хода.

Для выполнения диагностики сигнальной системы заднего хода потребуется обязательный перечень инструментов и приборов. Среди них наиболее важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пассатижи, нож, изоляция, молоток и зубило.

Проверку работоспособности датчика заднего хода можно осуществить самостоятельно, воспользовавшись многочисленными фото в сети интернет. Следуя инструкциям, даже новичок осилит нехитрые действия. Первым делом следует отсоединить провода, затем вынуть их. Подключить тестер и выставить в нем функцию измерения сопротивления либо прозвона.

Потом нужно включить заднюю передачу и зажигание, при этом наблюдая за показателями сопротивления на тестере. Показатель в «0» Ом указывает на то, что с прибором все хорошо. При других значениях на табло однозначно потребуется срочная замена устройства. Эти же действия придется выполнить также при зажженных лампочках заднего хода в том случае, если задняя передача не включена.

Замена датчика заднего хода на «десятке»

Замена датчика заднего хода осуществляется в несколько этапов. Для этого нужно при наличии защиты на движке автомобиля ВАЗ 2110 снять ее. Параллельно с этим взять тару для масла и подставить к месту откручивания датчика во избежание его вытекания. Потом нужно лечь под автомобиль с целью открепления проводов, присоединенных к детали.

Открутить имеющийся датчик, подставить емкость для масла и прикрепить новый автоприбор. В стандартном наборе к нему прилагается специальное уплотняющее кольцо, использовать которое чаще одного раза не рекомендуется, так как в процессе затягивания детали оно подвергается усиленному деформированию.

Затем необходимо добавить техническое масло в КПП и подключить проводку к клеммам. Маслянистые потеки на кожухе КПП и проводах преобразователя следует удалить ветошью. При этом надо помнить, что по правилам техники безопасности и во избежание пожара все промасленные ткани следует собрать и вынести из места ремонта авто. Вероятность самовозгорания слишком велика.

Для окончательной проверки работоспособности сигнализационной системы нужно запустить электродвигатель и переключиться в режим заднего хода. Последний этап позволит произвести проверку лампочек при движении назад.

Если после замены датчика фонарей заднего хода неисправность все-таки не устранена, следует снова искать причины. Полный перечень возможных неполадок включает следующие факторы:

• перегорели лампочки. Ситуация усложняется более продолжительным поиском нарушения. Проверка производится путем извлечения из фонарей с последующей проверкой мультиметром;
• повредилась проводка. Решение проблемы усложняет длительный поиск поломки. Диагностика проводится тем же прибором измерения на прозвонку или сопротивление;
• имеются плохие контакты на датчиковых элементах;
• нарушено изолирование на проводах вблизи преобразователя, что приводит к последующему замыканию;
• вышел из строя (перегорел) предохранитель;
• сломан непосредственно датчик. О наличии поломки свидетельствуют невключенные фонари при включенной задней передаче, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или совмещение нескольких из них. Только последовательное действие по устранению каждой причины приведет к долгожданному желаемому результату. Для устранения неполадок иногда приходится осуществлять все перечисленные этапы, но начинать рекомендуют именно с датчика заднего хода, благо цена на данный элемент относительно невысокая.

Здравствуйте друзья, рады видеть вас на сайте ремонт автомобилей своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. Одновременно с этим вилка включения нажимает на датчик и замыкает один из его проводов на массу. Итог – загораются лампа заднего хода.

Симптомы и неисправности датчика заднего хода

Вы включаете заднюю передачу, но фонари заднего света не срабатывают. Здесь есть три варианта–отслужила свой срок лампочка заднего хода, перегорел питающий предохранитель или вышел из строя сам датчик. Но как проверить датчик заднего хода и убедиться, что именно он неисправен?

Сделайте несколько простых шагов:

1. Достаньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток – 7,5 А). Сам монтажный блок расположен под панелью приборов .

2. Убедитесь в целостности лампы. Если к ней также нет претензий, то можно переходить непосредственно к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опуститься под нее.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Спутать его с каким-либо другим узлом весьма сложно, ведь только к этому элементу коробки передач подходят провода. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

• Отбрасывайте клемму от датчика;
• подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
• переводите ручку КПП в положение задней скорости;
• включите зажигание;
• смотрите показания мультиметра.

Если на табло показывает сопротивление 0 Ом и звенит «пищалка», то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед тем как окручивать датчик, почистите его от грязи и пыли, что бы при отворачивании нечего не попало в масло коробки передач .

1. Машина уже установлена на яме (эстакаде). Так и оставляем.
2. Демонтируйте защиту картера.
3. Подыщите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика выливается небольшой объем смазывающей жидкости.
4. Отбрасывайте провода от узла.
5. Выкруч

les74.ru

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

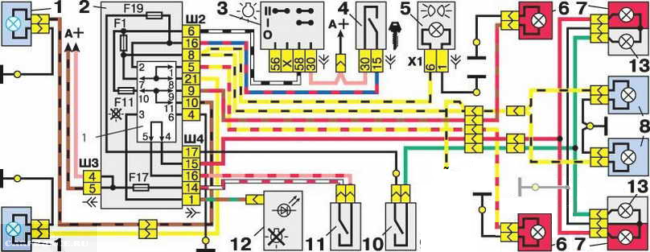

Базовая схема бортсети

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

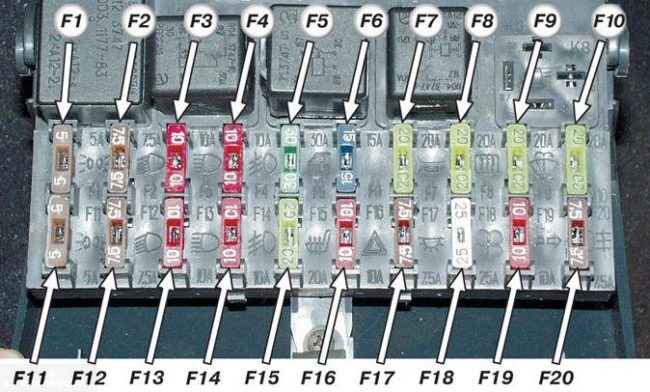

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

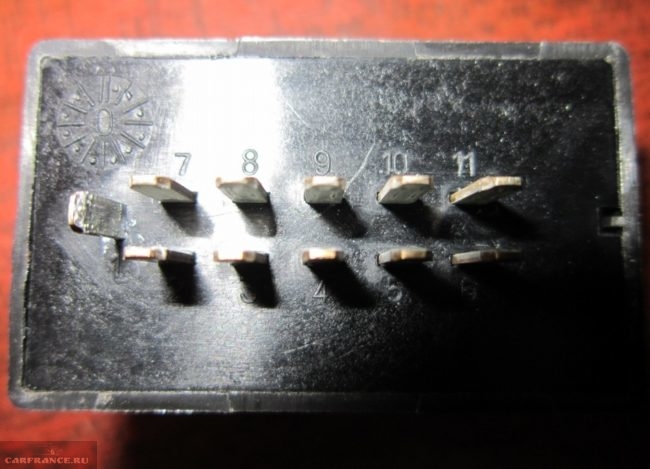

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

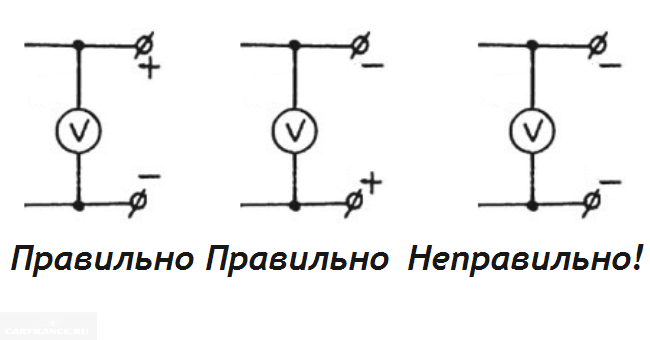

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

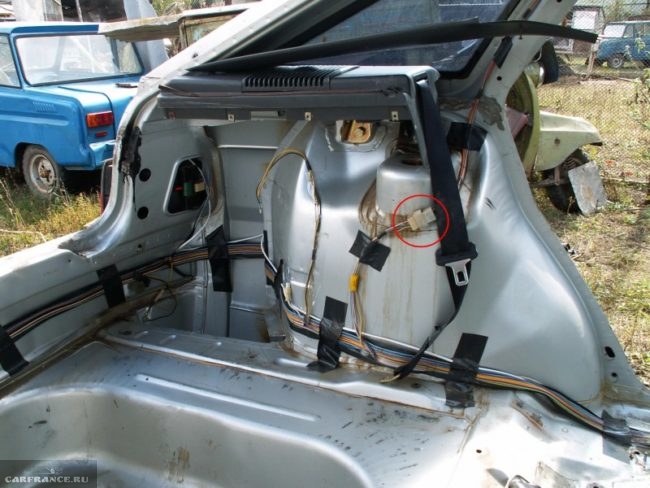

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

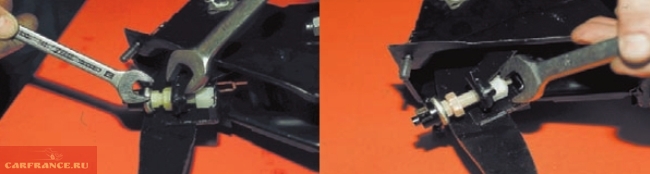

   Демонтаж лягушки тормоза

3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Как снимается монтажный блок – все шаги на одном видео

carfrance.ru

ВАЗ 2112. Не горят обе лампы заднего хода. Предохранитель F19 в норме. В чем может быть причина?

лягушка на коробке (если их конечно еще ставят на 12-шках)

Поверить землю (-) заднего фонаря.

Проверь, есть ли питание на самих лампах, проверь массу на фонарях. Если есть масса, но нет питания-значит смотри концевик, который должен находиться рядом с ручкой переключения передач.

На 12х бывает перелом проводков в резиновой гофре на задней двери! Встречалась такая проблемка!

Проверь есть ли контакт на лампах если нет смотри лягушку (датчик включения фонарей заднего хода на коробке ).

смотри под стартером на коробке стоит лягуха, сними провода с неё и замкни их перемычкой включи зажигание и смотри будут ли гореть, если горят, дело в лягухе, если нет — то в проводке

У меня поломался провод на входе в штекер датчика заднего хода. Зелёный в порядке а оранжевый отломался внутри пыльника
