Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113 : В Ладе

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у “зубильно-самарного” семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически “гарантированы” заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

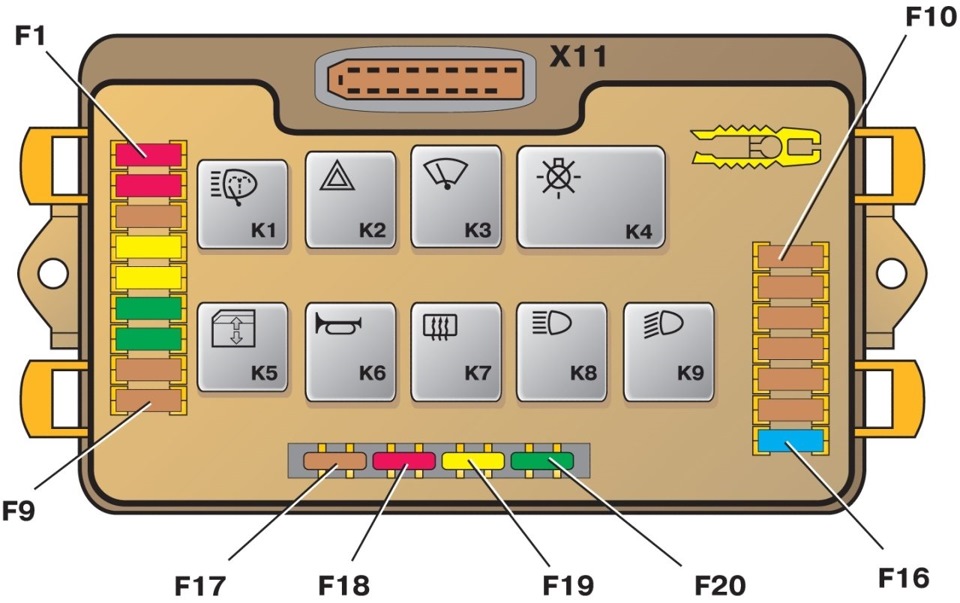

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

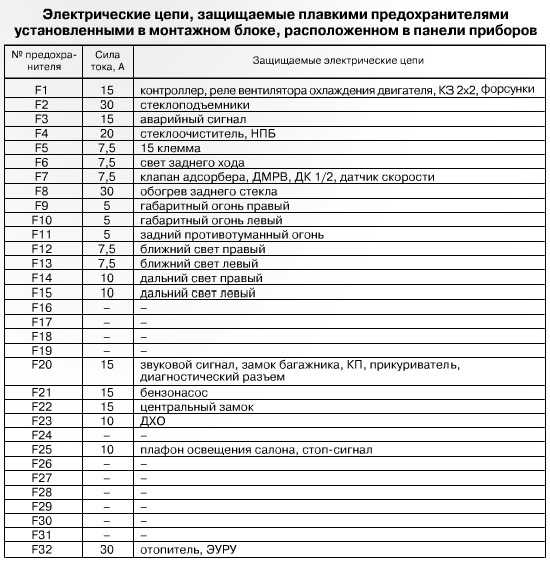

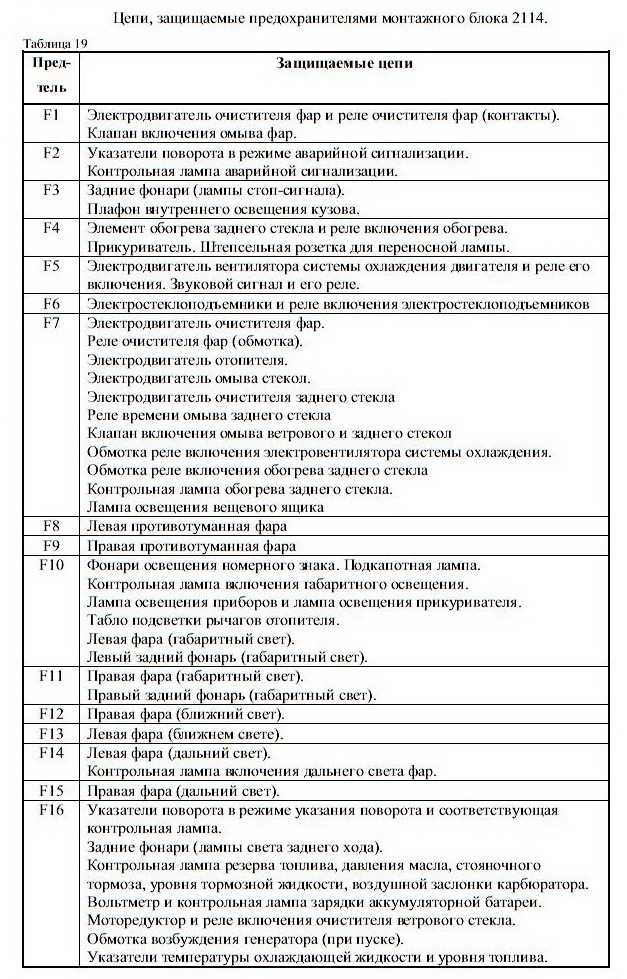

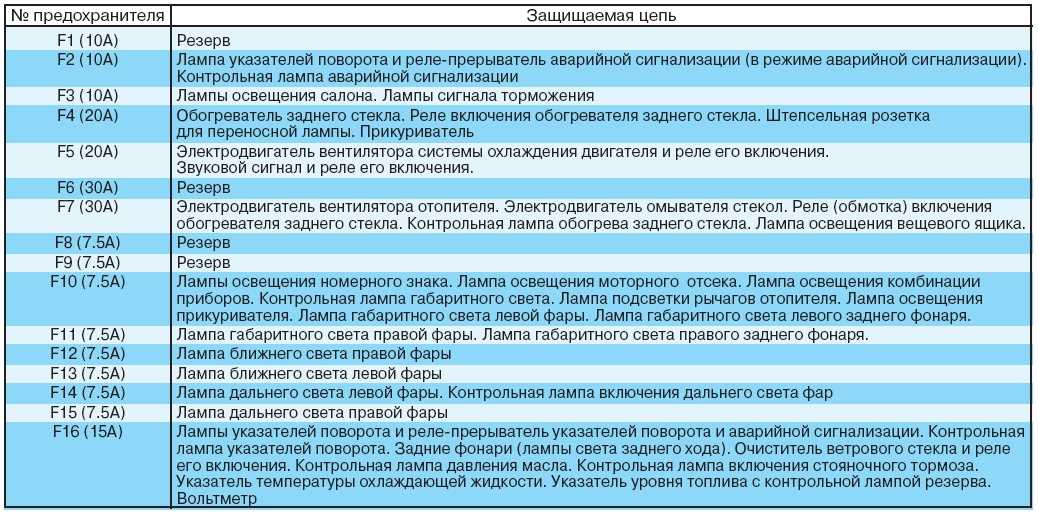

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)	Предохранитель прикуривателя ваз 2114. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5(20A)	Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
F6(30A)	Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)	Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)	Правая противотуманная фара
F9(7.5A)	Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)	Лампы габаритных огней по правому борту
F12(7. 5A)	Правая фара (ближний свет)
F13(7.5A)	Левая фара (ближний свет)
F14(7.5A)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)	Правая фара (дальний свет).
F16(15A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

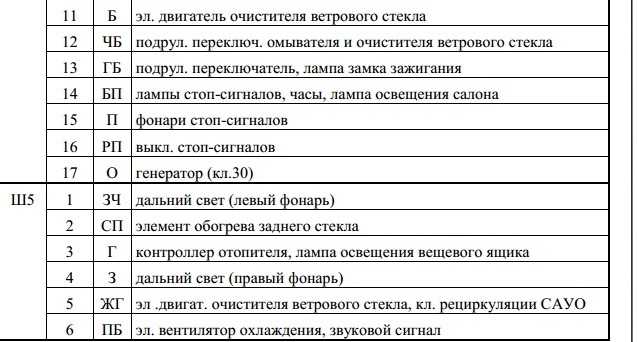

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов



Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить “ливневки” – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

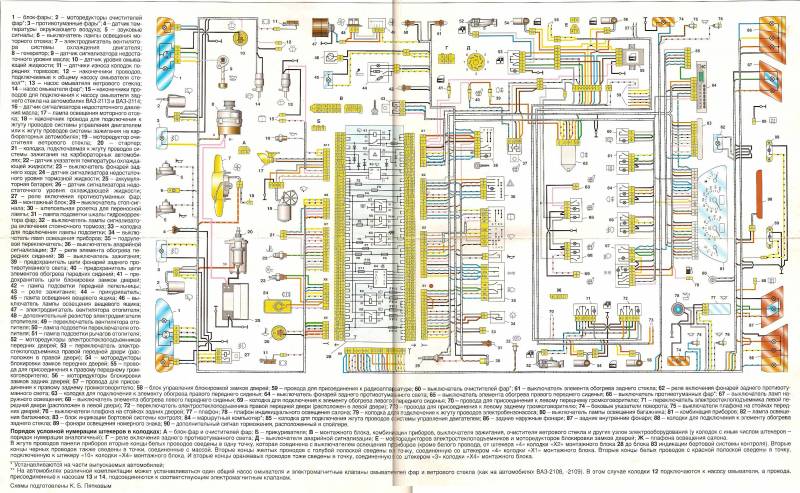

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема предохранителей ВАЗ-2115: фото

Схема предохранителей на транспортное средство обычно находится под рукой у каждого автолюбителя. Но как разобраться во всех значках и маркировках? Об этом пойдет речь в данной статье.

Функции предохранителей ВАЗ-2115

Предохранитель в автомобилях представляет собой плавкую вставку, которая выполняет защитные функции для токопроводящих цепей. Подобные функции направлены в первую очередь на блокировку от перегрузок либо всей цепи, либо отдельно взятого узла. Это связано с тем, что любое транспортное средство оснащено бортовой сетью с целым набором цепей, которые проводят электрический ток. Их задача обеспечивать бесперебойное функционирование электрооборудования автомобиля. Каждый отрезок токопроводящей цепи имеет свой определенный предохранитель с соответствующей маркировкой.

Стандартный автомобильный предохранитель представляет собой деталь небольшого размера, в пластиковый корпус которой помещена нить из легкоплавкого металла, выполняющая роль проводника. Если в токопроводящей цепи возникнет перегрузка, эта нить-проводник расплавится, что и вызовет разрыв в данной цепи.

Благодаря этому разрыву, определенный участок бортовой сети будет обесточен и выйдет из строя.

Как на схеме различить предохранители между собой

На ВАЗ-2115 автомобильные предохранители, помимо специальной маркировки, окрашены в различные цвета. Это сделано для удобства: каждый определенный цвет соответствует одной из величин расчетного тока в соответствии с условиями ГОСТа:

• серый – 2 А;
• розовый – 4 А;
• оранжевый – 5 А;
• коричневый – 7,5 А;
• красный – 10 А;
• синий или голубой – 15 А;
• желтый – 20 А;
• белый – 25 А;
• зеленый – 30 А.

На схеме предохранителей ВАЗ-2115 отмечено 20 элементов, каждый из которых соответствует маркировке с английской буквой «F» и цифровым обозначением. Именно по буквенно-цифровой маркировке можно найти нужный предохранитель, который отвечает за определенный участок токопроводящей цепи:

1. Задние противотуманные фары – F1.
2. Повторители поворотов – F2.
3. Освещение внутреннего салона автомобиля – F3.
4. Обогрев заднего стекла – F4.
5. Вентилятор радиатора, сигнал – F5.
6. Электрические стеклоподъемники – F6.
7. Прикуриватель, мотор омывателя – F7.
8. Передние противотуманные фары – F8-F9.
9. Левосторонние габариты, переднее и заднее освещение госномеров, подсвечивание приборной панели – F10.
10. Правосторонние габариты – F11.
11. Фары ближнего освещения – F12-F13.
12. Фары дальнего освещения – F14-F15.
13. Контрольные лампы панели приборов – F16.
14. Резервные предохранительные элементы для ВАЗ-2115 инжектор – F17-F20.

Читайте также: Регулировка клапанов ВАЗ-2115 инжектор 8 клапанов

Но кроме перечисленных основных предохранительных элементов, которые расположены в монтажном блоке моторного отсека (с левой стороны под ветровым стеклом), на ВАЗ-2115 есть еще несколько дополнительных предохранителей. Дополнительные предохранительные элементы размещены в самом салоне транспортного средства – под приборной панелью под бардачком со стороны сиденья пассажира. Такое расположение трех дополнительных предохранителей обусловлено их функциональной особенностью – они отвечают за деятельность основных систем двигателя. К таким системам относятся:

• электропитание бензинового насоса – верхнее расположение предохранительных элементов;
• вентилятор охлаждения, клапан продувки адсорбера, датчик скорости, датчик положения коленвала и массового расхода воздуха – среднее расположение;
• центральное реле, ЭБУ – нижнее расположение.

Как видим, все вышеперечисленные автомобильные детали выполняют важные функции, поэтому предохранительные элементы к ним должны быть защищены от внешнего воздействия, механических повреждений и негативного влияния окружающей среды.

Когда возникает необходимость в использовании схемы предохранителей ВАЗ-2115

Схемой, на которой отмечено размещение предохранительных элементов, автомобилисты пользуются для проведения процедуры замены тех, что вышли из строя, то есть перегорели. Перегорание автомобильных предохранителей происходит в результате нескольких причин:

1. Короткое замыкание в токопроводящей цепи.
2. Перегрузка во всей бортовой сети.
3. Применение дополнительных электроприборов, которые имеют большую мощность, чем значения тока в бортовой сети.

Короткие замыкания чаще всего могут наблюдаться при обрыве проводов, неисправного состояния автомобильных электрических приборов, попадании влаги на их контакты.

Как только будет замечено бездействие определенного прибора (например, прикуривателя), первым делом проверяют его предохранитель. А чтобы разобраться, где конкретный предохранительный элемент находится, нужно знать схему и все обозначения на ней.

Реле и предохранители ВАЗ 2115 (1.5 и 1.6 8 клапанов): схемы блоков

Схемы предохранителей и реле подходят на модификаций:

• ВАЗ 2115 седан

Объемы:

• ВАЗ 2115 1,5 8 клапанный инжектор
• ВАЗ 2115 1,6 8 клапанный инжектор

Года выпуска

1997

1998

1999

2000

2001

2002

2003

2004

2005

2006

2007

2008

2009

2010

2011

2012

Где находятся предохранители и блок на ВАЗ 2115?

Блок предохранителей установлен в монтажном блоке 3 вместе с реле 2 разного назначения. Блок расположен в коробке воздухопритока с левой стороны автомобиля. Монтажный блок сверху закрывается крышкой 4.

Схема реле и предохранителей ВАЗ 2115 под капотом

Реле ВАЗ 2115

Обозначение	Применение
К1	Реле включения электровентилятора системы охлаждения двигателя
К2	Реле-прерыватель аварийной сигнализации и поворотников
К3	Реле стеклоочистителя лобового стекла
К4	Реле контроля исправности ламп
К5	Реле стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле электрообогрева заднего стекла
К8	Реле дальнего света фар
К9	Реле ближнего света фар

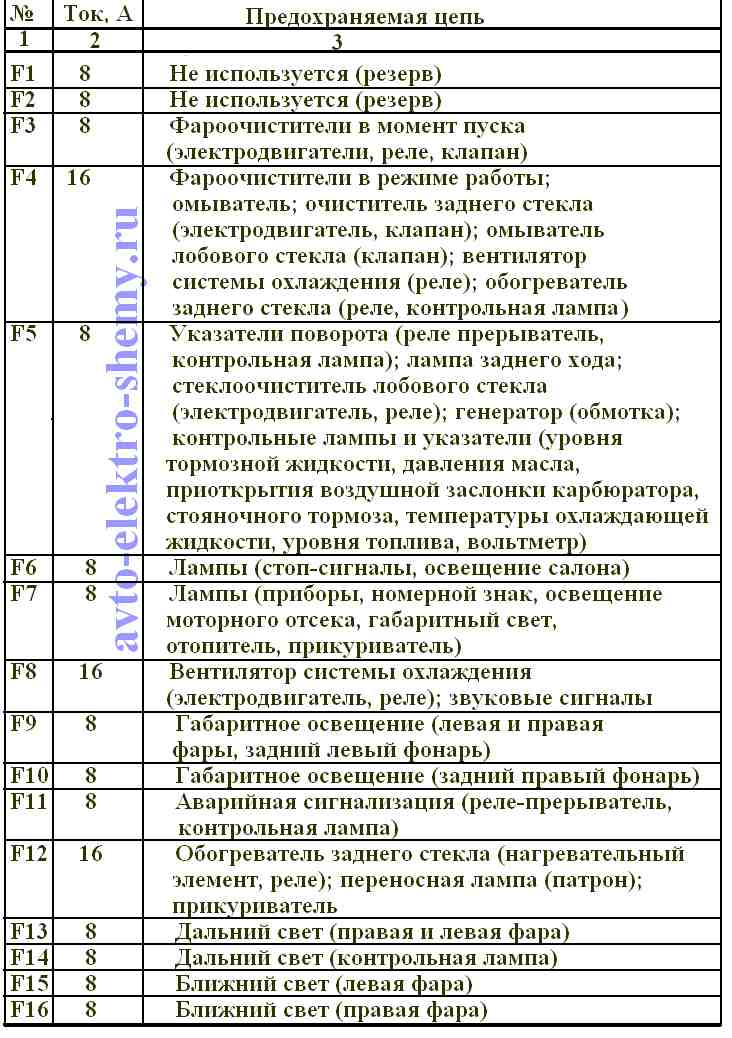

Предохранители ВАЗ 2115

Номер предохранителя и ее ампераж	Защищаемые цепи
F1 (10 А)	Электродвигатели очистителей фар (в момент включения) Электродвигатель омывателя фар
F2 (10 A)	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации ( в режиме аварийной сигнализации)
F3 (10 A)	Плафон освещения салона. Плафон индивидуального освещения  салона.  Плафон  освещения  багажного  отделения. Лампы  стоп-сигнала.  Реле  контроля  целостности  ламп. Маршрутный компьютер.
F4 (20 A)	Патрон  подключения  переносной  лампы.  Реле  обогрева заднего  стекла  (контакты).  Элемент  обогрева  заднего стекла
F5 (20 A)	Звуковой  сигнал.  Реле  звукового  сигнала.  Электродвигатель вентилятора системы охлаждения
F6 (30 A)	Электростеклоподъемники.  Реле  включения  электростеклоподъемников (контакты)
F7 (30 A)	Электродвигатель отопителя. Электродвигатель омывате- ля  ветрового  стекла.  Электродвигатели  очистителей  фар (в режиме работы). Предохранитель прикуривателя
F8 (7,5 A) F9 (7,5 A)	Правая противотуманная фара Левая противотуманная фара
F10 (7,5 A)	Выключатель освещения приборов. Лампы освещения но- мерного знака. Подкапотная лампа. Лампы подсветки выключателей,  приборов,  прикуривателя,  рычагов  управления отопителем. Лампы габаритных огней по левому борту. Контрольная лампа включения габаритных огней
F11 (7,5 A)	Реле контроля целостности ламп. Лампы габаритных огней по правому борту
F12 (7,5 A)	Лампа ближнего света (правая фара)
F13 (7,5 A)	Лампа ближнего света (левая фара)
F14 (7,5 A)	Лампа дальнего света (левая фара) и контрольная лампа включения дальнего света фар
F15 (7,5 A)	Лампа дальнего света (правая фара)
F16 (15 A)	Комбинация  приборов.  Указатели  поворота,  реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийного давления масла. Обмотка возбуждения генератора (в режиме пуска двигателя)

Цепи, защищаемые плавками предохранителя

Предохранитель		Защищаемая цепь
Верхний (15 А)		Реле электробензонасоса (контакты), электробензонасос, форсунки
Средний (15 А)		Реле включения электровентилятора (обмотка), клапан продувки адсорбера*, датчик расхо- да воздуха, датчик скорости, датчик кислорода* (подогрев)
Нижний (15 А)		Электронный блок управления, модуль зажигания
Навесной – входит в состав жгута проводов	8А 16А 16А	Реле заднего противотуманного огня, задний противотуманный огонь Элемент обогрева сидений Блок управления блокировки дверей, моторедуктор блокировки дверей
