Как настроить и отрегулировать карбюратор на скутере: полная инструкция

Купив мотоцикл, скутер или другую мототехнику, владельцам приходится знакомиться с работой и регулировкой их основных узлов. Одним из важных элементов двухтактного или четырехтактного силового агрегата является карбюратор, отвечающий за подачу в камеру сгорания топлива и смешивающий бензин с воздухом в требуемом соотношении. Многие не знают, как настроить карбюратор на скутере, используя регулировочный винт. Такая необходимость возникает, если аппарат плохо заводится, проявляет повышенный аппетит или стрелка тахометра свидетельствует о нестабильных оборотах.

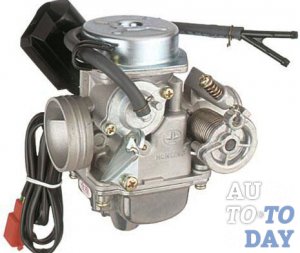

Назначение и принцип действия карбюратора

Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.

Важный узел двигателя внутреннего сгорания представляет собой карбюратор

Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.

Зная устройство карбюратора и владея способами его регулировки, можно обеспечить стабильную работу мотора на двухтактных и четырехтактных скутерах.

Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.

Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.

Зачем нужно регулировать

В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.

Настройка иглы карбюратора скутера выполняется в процессе регулировки

Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:

• настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
• изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
• регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;
• обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.

Силовой агрегат с отрегулированным карбюратором работает стабильно в любых условиях, отличается экономичностью, приемистостью, развивает паспортную мощность и держит обороты, а также не доставляет проблем своему хозяину.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

• силовая установка не развивает необходимую мощность под нагрузкой;
• при резком ускорении скутера чувствуются провалы в работе двигателя;
• холодный мотор тяжело запустить стартером после длительной стоянки;
• силовой агрегат скутера потребляет топливо в увеличенном количестве;
• отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
• двигатель может внезапно остановиться из-за недостатка топливной смеси.

Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки

При наличии одного или нескольких из указанных признаков, следует выполнить настройку карбюратора, а затем продиагностировать его состояние и проверить работу двигателя.

Как отрегулировать карбюратор на скутере

Настройка карбюратора позволяет обеспечить стабильную работу двигателя на холостом ходу, правильно подготовить качественную смесь, а также отрегулировать уровень бензина путем изменения положения поплавков в топливной камере. Кроме того, регулировочные мероприятия позволяют настроить силовой агрегат для работы на средних и повышенных оборотах. Остановимся на особенностях выполнения каждого вида регулировки.

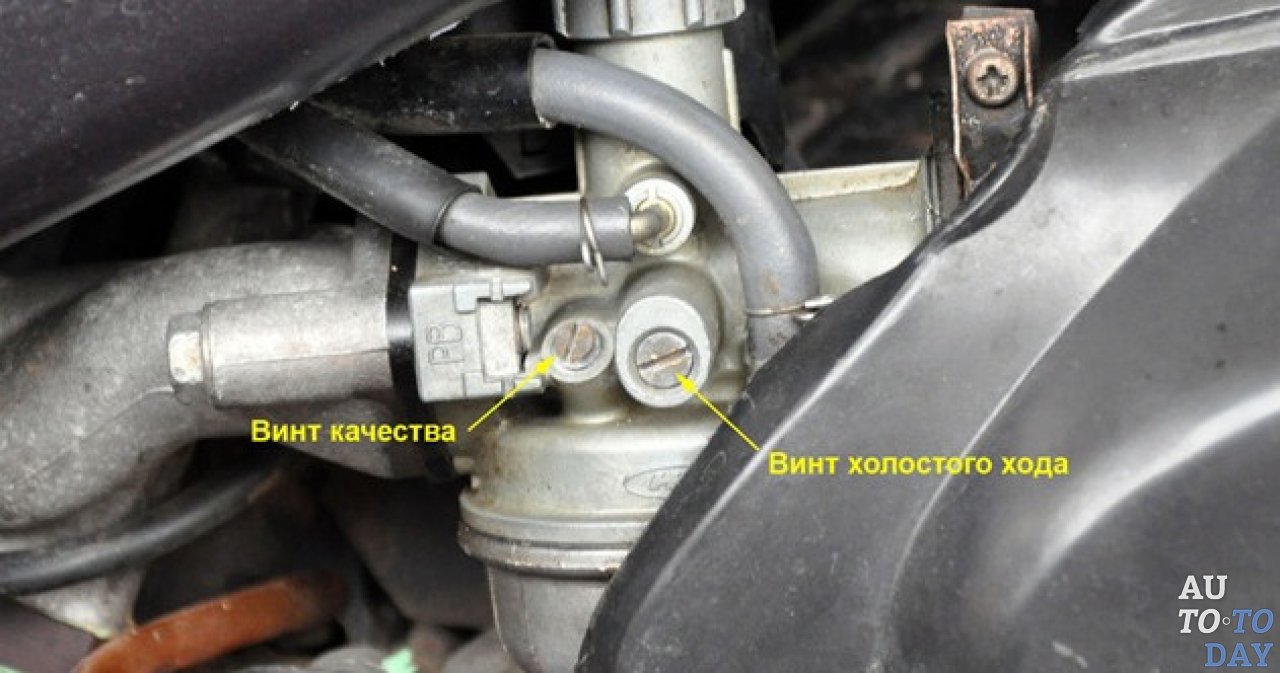

Как настроить работу двигателя на холостом ходу

Работы по настройке системы питания выполняются после разогрева двигателя до рабочей температуры. Все типы карбюраторов, установленные на скутерах, оснащены винтом, предназначены для регулирования оборотов на холостом ходу. Изменение положения регулировочного элемента позволяет обеспечить работу мотора на стабильных оборотах во время холостого хода.

В зависимости от модели транспортного средства, регулировочные элементы располагаются в разных местах, поэтому необходимо тщательно изучить инструкцию и определить, где у скутера расположен винт настройки холостых оборотов.

Вращение винта в направлении движения часовой стрелки позволяет увеличить частоту вращения коленчатого вала. Поворот в противоположную сторону, соответственно, обеспечивает снижение оборотов. Для выполнения регулировочных операций необходимо прогреть силовую установку мотороллера в течение четверти часа.

Настройка работы двигателя на холостом ходу

Затем завинчивают винт или выполняют его откручивание, пока не добьются стабильной и четкой частоты вращения двигателя транспортного средства. Регулировка выполняется с небольшим шагом путем плавного вращения. После каждой манипуляции двигатель должен поработать на протяжении нескольких минут для стабилизации оборотов.

Как изменить качество топливной смеси

Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара.

Регулировочные операции выполняются путем изменения положения винта качества и перемещением дроссельной иглы.

Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.

Настройка уровня бензина и правильного положения поплавка в камере

Правильно настроенный уровень топлива в поплавковой камере не позволяет свечам промокать, а мотору глохнуть. В камере, где расположены поплавки и жиклеры, имеется клапан, обеспечивающий подачу топлива. Правильное положение поплавков определяет фазу закрытия или открытия клапана и предотвращает перелив топлива в карбюраторе. Положение поплавков изменяется путем легкого подгиба планки крепления.

Фазу закрытия или открытия клапана определяет правильное положение поплавков

Контроль уровня бензина осуществляется на работающем моторе с использованием трубки из прозрачного материала, присоединенной к точке слива и поднятой вверх. Уровень бензина должен быть на несколько миллиметров ниже фланцевого крепления крышки. При недостаточном уровне следует снять крышку и отрегулировать фазу срабатывания иглы, слегка подогнув металлические усики.

Настройка на средних и больших оборотах

С помощью винта регулировки качества обеспечивают пропорции топлива на холостых оборотах. Для средней и повышенной частоты вращения регулировка режима работы двигателя осуществляется другим методом. После поворота ручки газа начинает работать жиклер топлива, подающий бензин к диффузору. Неправильно подобранное сечение жиклера вызывает отклонение в составе топлива, и двигатель может глохнуть при наборе мощности.

Для обеспечения бесперебойной работы мотора на повышенной частоте необходимо выполнить ряд операций:

• удалить мусор с внутренних полостей;
• выставить уровень бензина в карбюраторе;
• настроить работу топливного клапана;
• проконтролировать сечение жиклера.

О правильной работе мотора свидетельствует его быстрый отклик при повороте дросселя.

Быстрый отклик при повороте дросселя свидетельствует о правильной работе мотора

Как настроить карбюратор на скутере – особенности для 2т модели

Настройка карбюратора двухтактного скутера отличается от регулировки системы питания четырехтактных моторов. Большинство двухтактников укомплектовано простым карбюратором с механическим обогатителем, на курок которого нажимают перед заводкой аппарата. Пусковой обогатитель владельцы скутеров называют подсосом, его закрывают после прогрева мотора. Для регулировки систему питания разбирают, вытаскивают иглу и осуществляют механическое вмешательство в топливную камеру. Дальнейшая настройка осуществляется аналогично, как и для четырехтактных двигателей.

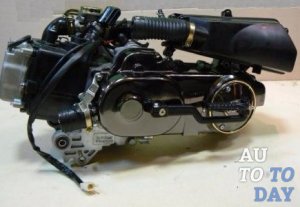

Настройка карбюратора на скутере 4т – важные моменты

Настройка карбюратора на четырехтактном скутере легко выполняется своими силами и не представляет сложности для мотолюбителей. Настройка карбюратора скутера 4т 50сс (Китай) требует определенных навыков и терпения и выполняется по вышеуказанному алгоритму. Вполне возможно, что манипуляции придется многократно повторять до достижения желаемого результата. Если настройка карбюратора на скутере 4т 139 qmb или аналогичной модели с другим двигателем выполнена верно, то мотор будет работать стабильно.

Он сможет заводиться независимо от температуры окружающей среды и будет меньше изнашиваться поршневая группа в двигателе.

Советы и рекомендации

Настройка карбюратора на скутере 4т 50 куб является важной и ответственной процедурой по обслуживанию мототехники.

При выполнении регулировочных операций важно соблюдать ряд правил:

• выполнять настройку только после достижения двигателем рабочей температуры;
• вращать регулировочные элементы плавно, наблюдая за работой двигателя;
• убедиться в отсутствии мусора внутри топливной камеры и чистоте жиклеров.

До начала работы по настройке карбюратора необходимо изучить инструкцию по эксплуатации и четко определить места расположения винтов качества и холостого хода. Если у вас скутер 150 кубов, настройка карбюратора выполняется аналогичным образом. Ведь процесс регулирования топливной системы одинаковый для двигателей различных мощностей.

Смотрите также

topkarting.ru

Как отрегулировать карбюратор на скутере

Система подачи топлива необходима для работы двигателя. Если и есть умельцы, способные ездить без аккумулятора, то без карбюратора скутер даже не заведётся. Впрочем, всё чаще встречается более современный аналог — инжектор. Он распространён в Европе и Японии, но у нас владельцу железного коня, как правило, приходится иметь дело с традиционным устройством. Важно правильно настроить карбюратор на скутере, иначе не избежать перерасхода топлива и поломок.

Принцип работы карбюратора

Карбюратор бывает как чисто механическим, так и включающим электронику, но принцип работы не меняется. При работе двигателя в камере сгорания создается пониженное давление, и воздух затягивает в двигатель, очищая воздушным фильтром. В этот поток воздуха распрыскивается бензин, превращаясь во что-то похожее на аэрозоль. Топливная смесь попадает в камеру сгорания, где воспламеняется искрой свечи и двигает поршень. Цикл повторяется.

Для бесперебойной работы двигателя топливная смесь должна быть оптимальной. Важно учитывать не только модель двухколёсного друга, но и климатические условия и износ двигателя. Установленный на мопеде карбюратор всегда подает одну и ту же порцию топлива, независимо от набранных оборотов и времени года. Придётся регулировать устройство вручную.

Делать это часто не нужно. Но, если полениться, последствия могут быть неприятными: повышенный расход топлива, неисправная свеча, износ двигателя из-за перегрева. Чтобы не допустить подобного, нужно следить за состоянием скутера. Если двигатель начинает “переедать”, заводиться с трудом, а из выхлопной трубы идёт чёрный дым, стоит провести проверку. Возможно, время правильно настроить карбюратор, хотя проблема может быть и в других системах.

Регулировка холостого хода

Во время холостого хода двигатель работает нормально, но не тратит топливо, чтобы заставить крутиться колёса. Когда вы нажимаете ручку газа, в карбюраторе поднимается заслонка, препятствующая подаче топливной смеси. Чем выше заслонка, тем больше топлива успеет попасть в камеру сгорания. Соответственно, на холостом ходу, в камеру топливной смеси, попадающей в камеру, достаточно лишь для того, чтобы скутер не заглох. Если регулировка работает неправильно, то на холостых оборотах двигатель будет потреблять больше бензина, чем необходимо. А бензин всё-таки стоит денег. К тому же из-за этого происходит перегрев двигателя.

Винт регулировки холостого хода есть на каждом карбюраторе, вам остается лишь найти его и подобрать подходящую отвёртку. Точное расположение винта для вашей модели всегда можно найти в интернете. Например, регулировка карбюратора на скутере хонда дио проходит без каких-либо проблем. У её оригинального карбюратора винт регулировки холостого хода находится по центру, а винт качества смеси – слева. А вот на китайском мопеде, скорее всего, стоит карбюратор с единственным винтом, который отвечает за настройку холостого хода. Последовательность действий не вызовет затруднений:

1. Включите двигатель и дайте ему прогреться. Не выключайте.
2. Чтобы поднять обороты, поверните винт по часовой стрелке.
3. Чтобы опустить, соответственно, против часовой.
4. После каждого поворота дайте двигателю поработать две минуты.
5. Если он работает ровно, то холостые обороты настроены.

Регулировка качества смеси

Когда топливная смесь в цилиндре сгорает, соотношение бензина к кислороду должно быть строго 1/15. К сожалению, карбюратор не может знать, сколько точно кислорода находится в воздухе. Например, его гораздо больше в холодном, зимнем воздухе, и если карбюратор настраивался в летнее время, может быть залита свеча.

Если настройки таковы, что бензин смешивается с кислородом в соотношении около 1/13, то смесь называется богатой, а скутер теряет мощность. Такая, сгорая, оплавит электроды свечи зажигания. Если же соотношение составляет 1/17 , то на свече и стенках камеры останется чёрный нагар. От него нужно очистить. Не забудьте вывернуть свечу, а, почистив, поставить обратно.

Отличить богатую смесь от бедной сможет любой. Если электроды свечи белые и слегка оплавились, то это бедная смесь. Она сгорает целиком, но производит слишком высокую температуру.  Богатая топливная смесь сгорает не полностью, камера и выхлопная забиваются нагаром. Из трубы идёт чёрный дым. Кроме того, наблюдается перерасход бензина.

Чтобы отрегулировать качество смеси:

1. Прогреваем двигатель. В отличии от прошлого раза, теперь мы его заглушим.
2. Закручиваем нужный винт по часовой стрелке упора. У скутера хонда дио нужный винт слева.
3. Теперь поворачиваем винт на полтора оборота назад.
4. Заводим скутер и ждём две минуты. Если он работает ровно, то всё хорошо. Если обороты повышаются, транспорт нужно заглушить и открутить винт на 1/4 оборота назад. Повторяем, пока не добьёмся результата.

Этого может оказаться недостаточно. В таком случае поможет настройка иглы карбюратора.

1. Сначала её нужно достать. Игла тонкая, поэтому рекомендуется использовать пинцет.
2. На ней находится стопорное кольцо, имеющее пять положений. Если кольцо поднять вверх, топливная смесь станет богаче, вниз – беднее. Аккуратно передвигаем кольцо.
3. Собираем скутер обратно.

Регулировка уровня топлива в поплавковой камере

Допустим, мы хотим настроить карбюратор на мопеде альфа, потому что он заливает свечу.  Разбираемся, в чём дело. Из поплавковой камеры бензин подается в воздушный поток, где смешивается с кислородом. Если уровень топлива в камере выше необходимого, топливная смесь может залить свечу. Бензин попадёт на контакты электродов, воспламенения не произойдёт и наш альфа 72 куб заглохнет.

Уровень топлива автоматически регулируется поплавком в камере. Когда бензин убывает, поплавок опускается и открывает клапан, из которого поступает новое топливо. Чтобы проверить, правильно ли он работает, нужно взять жиклер, исходящий снизу, и вывести его наверх.  Если бензин пошёл дальше, значит, карбюратор переливает топливо.

Причины могут быть разные:

• В камере много налёта. В этом случае нужно разобрать карбюратор и отмыть налёт. Рекомендуется промывать камеру с бензином, он хорошо отмывает сам по себе, и не страшно, если после ремонта он попадёт в двигатель.
• Что-то мешает клапану закрываться до конца. Скорее всего – грязь. Карбюратор придётся разобрать и удалить всё, что мешается.
• Клапан сломался. Тут уж ничего не поделаешь, придётся покупать запасные детали.
• Поплавок не стоит вертикально. В этом тоже может быть проблема. Если язычок поплавка неправильно согнут, то он не будет вовремя закрывать клапан. Язычок можно подогнуть, но действовать нужно осторожно, чтобы не сломать.

Блоки скорости в карбюраторе

Может быть и другая, ещё более странная проблема. Поскольку многие производители стремятся ограничить скорость своих скутеров, чтобы не нарушать закон об экологии в Европе и Японии, в конструкции скутеров можно встретить интересные модификации. Что интересно, это в большей степени касается дорогих марок, но и на китайских мопедах, например, орион встречается.

В поплавковой камере механики находят “отбойник”. Он перекрывает подачу топлива, когда давление достигает установленного производителем предела. Таким образом, скутер не может разогнаться до своих максимальных скоростей. Отбойник потребуется удалить.

В другом случае, дроссельная заслонка может быть чуть длиннее, чем это необходимо. Она перекрывает воздушному потоку, даже когда поднята наверх. Скутер опять не может разогнаться. Заслонку можно сточить, но если перестараться, двухколёсный друг лишится холостого хода. Впрочем, подобного рода фокусы свойственны в основном китайским мопедам. Куда вероятнее встретить такую заглушку в 139 gmb, чем в дорогой японской марке, где блок стоит в электронике, да и карбюратор не используется.

Регулировка на средних и высоких оборотах

В некоторых случаях, даже если проблему с регулировкой качества смеси удастся устранить с помощью винта, при повышении оборотов она вернётся. Это означает, что при повышении давления в поплавковой камере возникает проблема в игле или жиклере. Один из недостатков китайского скутера в том, что с ним такое случается чаще. Чтобы исправить проблему, придётся разобрать карбюратор. Работа долгая и кропотливая, но альтернативой остается только везти железного коня в сервис.

1. Далее, аккуратно достаём иглу. Перемещаем стопорное кольцо вверх, если хотим обогатить топливо. Или вниз, если хотим его обеднить.
2. Собираем обратно, разгоняем обороты, проверяем. Если на средних всё хорошо, проверяем на высоких.
3. Проблема ещё осталась? Снова разбираем, перемещаем стопорное кольцо, повторяем.
4. Если и это не помогло, значит, требуется заменить жиклер. Если нужно обогатить топливную смесь, то новый должен быть большего диаметра. Если нужно обеднить – соответственно меньшего.

Замена жиклера сложная операция, ошибка в которой может сделать карбюратор неисправным. Если есть неуверенность в своих силах, лучше сразу отвезти двухколёсного друга в ремонт. Хотя есть скутеристы, способные на такое. Из тех, кто еще помнит скутер Карпаты.

Особенности настройки карбюратора 2 х тактного скутера

Некоторые мопеды имеют свои особенности. Пожалуй, самые простые карбюраторы делают в Китае. А у скутера 2т карбюратор проще, чем у четырёхтактника. Регулировка такой модели не должна стать серьёзным препятствием. Однако и здесь есть свои особенности. Следует обратить внимание, что игла в карбюраторе 2т определяет  качество смеси только пока дроссельная заслонка не поднята до конца. В противном случае топливный жиклёр влияет гораздо сильнее. Возникает также связь с системой холостого хода, но не на всех моделях.

В карбюраторах 2т уровень топлива куда значимей, чем у стоящих на скутере 4т. Настроить поплавковую камеру  можно по инструкции выше, значимых отличий нет, хотя жиклеры и различаются.

Особенности настройки карбюратора 4 х тактного скутера

Настраивать карбюратор на четырехтактном скутере не так сложно, как может показаться. Хотя проблемы могут возникнуть на любом этапе, система подачи топлива все-таки довольно тонкое устройство. Но все сложности преодолимы, если действовать по инструкции и внимательно ознакомиться с рекомендациями производителя.

Карбюраторы на четырёхтактных скутерах похожи друг на друга, поэтому инструкции подойдут как для мопеда дельта, так и для отечественного автопрома. Хотя электронные системы постепенно вытесняют механические, основной плюс карбюратора – его надёжность. Поэтому железного коня с ним можно будет встретить ещё не один десяток лет.

Рекомендации по настойке карбюратора (видео)

Итоги

Несмотря на все трудности и кажущуюся сложность устройства, регулировка карбюратора на скутере возможна и в домашних условиях, и в полевых. Рекомендуется проводить её хотя бы раз в сезон, особенно при заморозках – это позволит избежать заливания свечи. Если старый двигатель начал барахлить, настройка карбюратора способна продлить ему жизнь. Хотя мопед при этом немного потеряет в мощности. И все-таки, с помощью грамотной настройки карбюратора можно значительно облегчить жизнь себе и своему железному коню.

scoteram.ru

Способы регулировки и настройки карбюратора скутера

Карбюратор является важной деталью, без которой мотор не будет работать. От того, как настроить карбюратор на скутере, зависит насколько ровно и правильно будет работать двигатель, можно ли будет завести его в холодную погоду. Задачей данного узла является смешивания бензина с воздухом в определенных пропорциях, в результате чего образуется рабочая смесь, от состава которой и зависит поведение силового агрегата. Стандартное соотношение должно быть 1 к 15, если вам нужно, чтобы скутер хорошо работал на холостых оборотах, можно немного обеднить смесь, сделав 1 к 13; обогащенная смесь – 1 к 17. Для более углубленного изучения устройства карбюратора скутера рекомендуем прочитать статью «Устройство карбюратора скутера и принцип его работы». Ну, а теперь давайте узнаем все о регулировке 2-тактного и 4-тактного карбюратора скутера.

Как отрегулировать карбюратор на скутере

Зная, как отрегулировать карбюратор на скутере, можно избавиться от многих проблем, сделать так, чтобы транспортное средство заводилось сразу, работало ровно и не подводило в жару или холодную погоду. Для этого карбюратор в зависимости от модели имеет либо только иглу, либо специальные регулировочные винты.

Настройка карбюратора на скутере, если регулировочные винты есть, происходит следующим образом: при вращении винта по часовой стрелке смесь обогащается, против часовой стрелки, соответственно, обедняется.

Проводить процедуру нужно в следующем порядке:

• Настраивать нужно только на хорошо прогретом двигателе, поэтому нужно дать ему поработать минут 10-15, после этого можно заглушить.
• Далее, регулировочный винт крутят до упора вправо.
• После можно открутить его влево на 1,5 оборота. Это действие повторите еще раз.
• Регулировка карбюратора на этом не заканчивается. Нужно повернуть винт на
  1/3 оборота, но перед этим запустить двигатель. Подождите несколько минут и посмотрите, как работает силовой агрегат.
• Если происходит повышение оборотов, винт крутят на ¼ , делать это надо против часовой стрелки. Ждите еще несколько минут, наблюдая, как работает двигатель.
• Если обороты не падают, нужно повторить предыдущее действие. Каждый раз нужно давать поработать мотору не менее двух минут, наблюдая за его поведением.
• В идеале мотор должен работать ровно уже после того, как вы открутите винт на 1,5 или 2 оборота. Однако если качество смеси плохое или и детали двигателя изношены, требуются дополнительные подстройки.
• Если двигатель глохнет на холодную, то обороты нужно, наоборот, увеличить, также проверить качество смеси и изменить его, при этом стоит заметить, что регулировка карбюраторов происходит в принципе одинаково как на китайском скутере, так и на японском.

Учитывать нужно и мелочи, которые могут стоять на каких-то моделях скутера, а на каких-то отсутствовать. Например, перед тем как регулировать карбюратор, нужно проверить состояние топливного фильтра. Если он сильно загрязнен, рекомендуется его заменить, так как, даже если карбюратор будет новым и хорошо настроенным, забитый фильтр помешает прохождению смеси в правильной пропорции.

Вопрос, как отрегулировать карбюратор, если у вас популярный японский скутер Хонда Дио, довольно актуален. Вне зависимости от года выпуска и типа карбюратора ему подойдет описанная выше схема.

Регулировка холостого хода

Важную роль играет регулировка оборотов на холостом ходу. Когда двигатель хорошо прогреется, можно заняться данной процедурой. Для этого потребуется вращать регулировочный винт по часовой стрелке. Его местоположение зависит от того, какая модель скутера и карбюратора у вас. Если точное расположение вы не знаете, найдите инструкцию-описание к установленной модели, где будет написано, где расположен какой винт. Например, на Хонде оригинальный карбюратор имеет такой винт в центре, с левой стороны можно найти регулировку для качества смеси.

Регулировать несложно: нужно делать это на прогретом моторе при его работе. При закручивании винта обороты станут подниматься, при откручивании – снижаться. Когда работа двигателя станет ровной, нужно перестать вращать винт. Делать это нужно плавно, после каждого изменения положения дать двигателю немного поработать

Регулировка качества смеси

В зависимости от положения иглы в карбюраторе меняется и процентное соотношения бензина и кислорода: если очень много воздуха в смеси, это видно по свечам. Они станут черными, появится характерный нагар. Если воздуха, наоборот, мало, на свече появляется белый налет, видно, что электрод плавится. И это. и то не слишком хорошо для мотора в целом, не говоря уже о том, что придется часто менять свечи. Перед настройкой свечу надо выкрутить и изучить ее состояние, от которого уже можно отталкиваться, обогащая или обедняя смесь.

От того, какая по качеству смесь, зависит не только работа двигателя, но и его состояние. Например, при бедной смеси пропадает тяга, а при чрезмерно богатой в камере сгорания постепенно образуется нагар, который вредит мотору. Если карбюратор современный, у него есть специальный винт для регулировки качества смеси, поэтому разбирать его не требуется. Для того чтобы обогатить смесь, винт нужно вращать по часовой стрелке, для обеднения вращают его против часовой.

Регулировка происходит следующим образом:

• Для начала двигатель нужно прогреть. На это требуется около 15 минут, после этого его можно заглушить.
• После этого винт до конца закручивают по часовой стрелке.
• Сделав это, поверните его против часовой стрелки на 1, 5 оборота.
  Заводим скутер, смотрим, как он работает, винт нужно повернуть на 1/3 оборота, дать мотору немного поработать.
• При повышении оборотов винт нужно открутить на 1/4 оборота.
• Если не помогло, опять надо заглушить двигатель, повернуть винт на 1/4 оборота, завести и дать поработать. Повторяют процедуру, пока работа двигателя не станет ровной.

Если модель карбюратора старая или винта не хватает для того, чтобы отладить его работу, нужно добраться до иглы. Регулировка, карбюратора скутера в этом случае происходит так: на игле имеется специальное стопорное кольцо. При поднятии его вверх смесь будет обогащаться, при опускании вниз – обедняться. Обычно с завода стопорное кольцо находится посередине. Вытянув иглу пальцами или пинцетом, перемещаем кольцо и снова собираем карбюратор. После этого можно завести мотор и посмотреть, как он будет работать. При необходимости надо довести настройки до совершенства при помощи винтов для регулировки.

Регулировка уровня топлива в поплавковой камере

Важную роль играет уровень топлива в поплавковой камере. Эта часть находится внутри карбюратора, собственно в ней и происходит процесс смешивания бензина с воздухом. В ней, кроме свободного резервуара, расположен поплавок, жиклеры и игольчатый клапан. Именно от положения поплавка зависит то, когда клапан будет закрыт, соответственно, будет карбюратор переливать или нет. Если бензина слишком много, мотор начнет глохнуть, так как промокнет свеча, и искра не сможет поджечь смесь.

Причины, почему переливает карбюратор на скутере, обычно следующие:

• В карбюратор попала грязь, мешающая клапану закрываться.
• В камере много налета.
• Язычок, на котором держится поплавок, неправильно согнут, и положение поплавка не дает закрыть клапан вовремя.

Первые две проблемы решаются путем очистки и карбюратора. Для этого нельзя использовать металлические предметы; можно вооружиться мягкой тряпкой. Особенно осторожно стоит обращаться с жиклерами. Внутри их можно прочистить при помощи тонкой медной проволоки, но делать это следует осторожно. Вторая проблема решается путем подгибания язычка. Он достаточно хрупкий, поэтому действовать можно ногтем или пинцетом, осторожно, чтобы не сломать. Проверить, правильно ли стоит поплавок, легко: он должен быть параллелен корпусу, а не наклоняться вверх или вниз. Тогда при поступлении топлива в камеру в нужном количестве поплавок будет подниматься, и клапан будет блокировать поступление в камеру лишнего топлива. Почему переливает карбюратор скутера более подробно смотрите здесь.

Как отрегулировать на скутере поплавок в поплавковой камеры?

Для этого нужно использовать жиклер: он находится на дне камеры. Винт нужно открутить, но таким образом, чтобы не дать бензину покинуть трубку. Обычно она находится ниже жиклера, если трубка прозрачная, проводить работы будет удобнее. Для того чтобы видеть уровень топлива, ее нужно поднять вертикально.

При нормальном уровне топлива бензин не доходит до бордюра крышки карбюратора, при большем уровне начинает переливать, прим меньшем скутер плохо едет, клюет носом. Для регулировки потребуется разобрать карбюратор, найти иглу внутри поплавковой камеры, на игле есть стопорное кольцо, его нужно переместить вниз.

Особенности настройки карбюратора 2 х тактного скутера

Карбюратор на скутере 2т немного отличается по конструкции и к мотору 4т не подходит. Вопрос, как настроить такое устройство, волнует всех обладателей двухтактников.

На большинстве китайских моделей ставится довольно простой карбюратор без лишних регулировок. Обогатитель здесь механический, хотя, если тюнинговать скутер или у вас японская модель, обогатитель может стоять и электрический. Для того чтобы пользоваться механическим вариантом, нужно сначала нажать курок на нем, а потом уже пытаться заводить технику.

Настройка карбюратора скутера 2т несложна, но требует некоторого терпения. Для того чтобы ее осуществить, потребуется карбюратор разобрать: вначале потребуется открутить верхнюю крышку. Игла в нем зафиксирована скобой, ее нужно вытащить. Качество смеси регулируется точно так же, как описано выше. Особенностью двухтактной системы является то, что игла влияет на качество смеси только в определенном положении. Если дроссельная заслонка поднята максимально, за топливную смесь будет отвечать только главный топливный жиклер. Иногда в нее вмешивается система холостого хода. В зависимости от того, какой карбюратор у вас установлен.

Для холодного пуска нужно пользоваться пусковым обогатителем, который нужно закрыть после того, как мотор прогреется; проще говоря, это подсос. В таких карбюраторах важную роль играет уровень топлива. Регулируется он тоже путем механического вмешательства в работу поплавковой камеры. Настраивается она тем же способом, что и в четырехтактной версии. По сути, от моделей для моторов на 4 тактном скутере карбюратор для 2т моторов отличается только жиклерами и некоторыми другими параметрами, но устроен похоже, поэтому и регулируется так же.

Особенности настройки карбюратора 4 х тактного скутера

Регулировка карбюратора скутера 4т вполне возможна своими руками и не должна вызывать никаких сложностей, главное – действовать согласно описанной выше инструкции. Не всегда отрегулировать, карбюратор на скутере 4т получается сразу. Придется запастись терпением: возможно, процедуру придется повторить несколько раз, пока вы не получите устраивающий вас результат. От того, как правильно настроить карбюратор в скутере 4т, зависит ровность работы двигателя, способность техники заводиться в холодную погоду и то, какой будет износ поршневой.

Скутеры 4т обычно оснащаются похожими моделями карбюраторов, поэтому схема регулировки карбюратора VLC, описанная выше, применима и к другим разновидностям устройств.

Простые рекомендации настройки карбюратора (видео)

В завершении о настройке и регулировке карбюратора на скутерах предлагаем посмотреть видео:

proscootera.ru

Правильная настройка карбюратора скутера — СКУТЕРЫ И МОТОЦИКЛЫ

В условиях массового производства двигателей внутреннего сгорания, невозможно обеспечить идеальную точность изготовления, в итоге двигатели сошедшие с одного конвейера могут в некоторых пределах отличатся друг от друга. Та же ситуация происходит с производством элементов топливной системы двигателя, в нашем случае — карбюраторов.

Дело дополнительно усложняется еще тем, что изначально производитель двигателей не знает в каких климатических условиях будет эксплуатироваться конкретная модель двигателя. Как известно один и тот же двигатель в разных климатических условиях будет работать совершенно по разному.

Конструкторы проектирующие двигатели прекрасно знают об этих проблемах и поэтому внедряют в систему питания (в нашем случае-карбюратор) регулировочные элементы, воздействуя на которые можно существенно улучшить экономичность, мощность и динамические показатели двигателя вашего скутера исходя из конкретных условий эксплуатации.

Для начала, немного теории.

Как вы знаете, карбюратор это такой прибор в котором происходит приготовление рабочей смеси (смесь воздуха с бензином) без которой невозможна работа ДВС. Самое оптимальное соотношение бензина и воздуха в рабочей смеси, является значение: 1/15, то есть на 15 килограмм воздуха приходится 1 килограмм бензина. При такой смеси двигатель будет работать без перебоев и детонации. Такую смесь принято называть: оптимальной.

К сожалению, на оптимальной смеси двигатель скутера на некоторых режимах не сможет работать устойчиво, например: двигателю в режиме холодного пуска для устойчивой работы требуется смесь в которой воздуха немного меньше чем в оптимальной смеси, соотношением такой смеси является значение: 1/13, то есть на 13 килограмм воздуха приходится 1 килограмм бензина. Такую смесь принято называть: «богатой».

Для того чтобы в нужный момент обогащать смесь, в карбюраторы внедряются дополнительные модули (пусковые обогатители) которые по сути являются мини карбюраторами, более подробно о работе пускового обогатителя написано в статье: Автоматически пусковой обогатитель скутера

Самой опасной для работы двигателя считается бедная смесь (сочетание бензина и воздуха примерно 1/17 и ниже. При работе двигателя на такой смеси возникает детонация общий перегрев двигателя, что в конечном счете приводит к прогару поршня или прокладки ГБЦ, оплавлению внутренней поверхности ГБЦ, про такие «мелочи» как прогар выпускного клапана, можно вообще не говорить.

Ставим скутер на центральную подставку, обеспечиваем свободный доступ к регулировочным элементам карбюратора, прогреваем двигатель (обязательное условие качественной регулировки карбюратора).

Начинаем процесс настройки карбюратора, с регулировки количества оборотов холостого хода. Для этой цели на любом карбюраторе существует специальный болт (отмечен стрелкой), вращая который можно увеличивать или уменьшать количество оборотов холостого хода. Вращая болт количества холостого хода добиваемся минимальных, но в тоже время устойчивых оборотов двигателя.

После регулировки оборотов холостого хода, приступаем к регулировки качества смеси. Для этой цели в карбюраторе есть болт качества смеси (отмечен стрелкой), вращая который можно в некоторых пределах изменять состав смеси. На разных моделях карбюраторов винт «качества» работает по разному принципу: в одном случае винт «качества» перекрывает воздушный канал системы холостого хода, тем самым уменьшая или увеличивая количество воздуха в смеси (обогащает или обедняет ее), в другом случае винт «качества» регулирует количество уже готовой смеси (эмульсии) поступающей через специальный канал в впускной коллектор двигателя.

Вобщем-то особой разницы между двумя принципами работы болта «качества» нет, кроме того, что в первом случае при заворачивании винта смесь обогащается, а во втором, при заворачивании винта «качества» смесь обедняется, имейте ввиду этот момент.

Правильность регулировки качества смеси определяем так: после регулировки болта качества, даем резко полный «газ» (желательно на ходу) двигатель при этом должен уверенно развивать обороты без рывков задержек и детонации, должен чувствоваться явно выраженный «подхват». Если двигатель неустойчиво набирает обороты детонирует или глохнет при резком закрытии ручки «газа», значит следует еще раз откорректировать положения винта качества пока двигатель не станет развивать обороты с явно выраженным «подхватом».

Если после регулировки винта качества, все же не удается добиться от двигателя нормальной работы, тогда пробуем опускать или поднимать по делениям иглу карбюратора. Если двигатель плохо набирает обороты (богатая смесь) иглу опускаем, если двигатель неустойчиво набирает обороты детонирует и глохнет при резком закрытии ручки «газа» иглу поднимаем. Стараетесь поднимать-опускать иглу по одному делению а не сразу до упора верх или в низ.

Более подробно об устройстве и регулировке иглы вы можете почитать в статье: Фотоотчет: Устройство карбюратора четырехтактного скутера  (карбюратор 4т) или в статье: Фотоотчет: Разборка и устройство карбюратора двухтактного скутера (карбюратор 2т).

Далее, после всего проделанного, проезжаем на скутере несколько километров в обычном режиме, выкручиваем свечу зажигания и визуально по цвету изолятора свечи определяем какую смесь «готовит» карбюратор.

Если изолятор свечи черный и покрыт слоем сажи, значит карбюратор «готовит» «богатую» смесь, в этом случае ситуацию можно исправить опусканием на нужное деление иглы карбюратора.

Если изолятор свечи белоснежный, значит карбюратор «готовит» «бедную» смесь, в этом случае ситуацию можно исправить подниманием на нужное деление иглы карбюратора.

Если изолятор свечи песочного или кирпичного цвета, значит ваш карбюратор готовит оптимальную смесь и производить дальнейшею регулировку не нужно.

После окончательной настройки карбюратора следует отрегулировать свободный ход троса ручки «газа», для этой цели на тросе есть специальная гайка подкручивая или закручивая которую можно уменьшать или увеличивать свободный ход троса. Свободный ход троса ручки «газа» должен составлять: 1-2 мм.

На некоторых моделях скутеров, оснащаемых двигателями 2т после окончательной настройки карбюратора следует отрегулировать положения привода управления подачей масла. Для этого точно также, как и в первом случае ищем на тросе привода системы подачи масла регулировочную гайку и поджимаем-отпускаем гайку пока риски (отмечены стрелками) не станут на против друг друга.

scooter-mania.ru

Как отрегулировать карбюратор на вашем скутере?

Как и в автомобиле, одним из основных механизмов подачи топлива в скутере является карбюратор. Проблемы с данным узлом вызывают ряд рабочих сбоев, из-за которых эксплуатация данного транспортного средства будет практически невозможной. В таком случае, одним из важных этапов ремонта скутера является регулировка его карбюратора, и если вы еще не знаете, как именно это делается, тогда предлагаем дочитать до конца данную статью.

Признаки неисправности карбюратора на скутере

Неисправности скутера могут проявляться в виде самых разнообразных симптомов, но наиболее популярными из них являются падение мощности силового агрегата, рабочий отказ двигателя и резкое прекращение его работы. Все это может быть следствием разных причин, но нередко проверять нужно именно карбюратор.

Падает мощность двигателя

Подобная проблема возникает практически у всех владельцев данного вида транспортных средств. Не секрет, что мотор со временем изнашивается. В одних случаях это происходит быстрее, у других немного медленнее, но в конечном счете износ все равно неизбежен. Что касается мощности агрегата, то чаще всего ее падение связано с износом цилиндропоршневой группы или же с неправильной работой карбюратора.

В последнем случае причину следует искать в обедненной смеси (в камеру сгорания поступает больше воздуха, чем топлива). По этой причине скутер нередко перегревается, вследствие чего возникают тепловые «прихваты». Как же определить, обедненная смесь или нет? Тут все достаточно просто.

Выкрутите свечу и взгляните на электроды: они должны быть коричневого цвета и без всяких следов нагара. В том случае, когда вы увидели практически белую свечу, еще и с подплавленными электродами, тогда логично предположить, что смесь достаточно обедненная.

Еще одним свидетельством обедненной смеси является ручка газа. Точнее, если в конце ее хода скутер просто не ускоряется или, чего хуже, начинает «задыхаться», то и здесь можно говорить о наличии вышеуказанной проблемы.

После зимнего простоя желательно полностью промывать карбюратор, так как нередко именно грязь, забившаяся в каналы главного жиклера, провоцирует появление обедненной смеси.

Мотор не заводится

Если с падением мощности двигателя еще хоть как-то можно мириться, то его полный рабочий отказ – это куда более серьезная проблема. Если вы уже проверили систему зажигания и убедились в ее исправном состоянии, тогда логично предположить, что проблема возникла из-за неполадок в системе питания.

Для начала проверьте, поступает ли топливная жидкость в карбюратор. На скутерах топливо может попадать в карбюратор двумя способами (зависит от модели транспортного средства): либо самотеком через автоматический вакуумный кран (характерно для тех случаев, когда бак находится выше карбюратора), либо при помощи топливного насоса (когда бак размещен ниже устройства). В случае неисправности указанных механизмов топливная жидкость может не поступать в карбюратор, а значит, мотор скутера не сможет начать свою работу.

Второй важной составляющей, от которой зависит нормальный старт холодного двигателя, является пусковой электрический обогатитель карбюратора, именуемый «электроклапаном». Для того чтобы проверить его исправность, необходимо снять обогатитель с карбюратора, отсоединить разъем его питания и подключить питание на обогатитель напрямую от аккумуляторной батареи. На полярность («+» и «-») можно не обращать внимания, так как конкретно в этом случае это не имеет совершенно никакого значения. Если с обогатителем все в порядке, то уже спустя несколько минут его корпус начнет нагреваться, а игла постепенно выдвинется вперед. Обычно обогатители никто не ремонтирует, поэтому при поломке его придется сразу заменить новым.

Проблемы с запуском силового агрегата возникают и при засорении карбюратора. В этом случае все, что нужно сделать, это снять механизм, разобрать его, хорошенько промыть и продуть все каналы вместе с жиклерами.

В некоторых ситуациях скутер может плохо заводиться по причине слишком сильного износа поршневой системы. Проверить эту теорию можно будет путем замера уровня компрессии в цилиндрах мотора: если она ниже 7 атмосфер, то мотор однозначно требует ремонтного вмешательства.

Итак, мы только что рассмотрели самые распространенные причины появления проблем с запуском холодного мотора, но бывают ситуации, когда не удается завести именно горячий двигатель, по крайней мере до того момента, пока он практически полностью не остынет. Скорее всего, виной этому наличие проблем в системе питания, а точнее – слишком обогащенная топливная смесь. Проще говоря, топливная жидкость, которая попадает в мотор, содержит в себе больше топлива, чем воздуха, из-за чего она не может полностью сгореть, а двигатель не способен работать в обычном режиме. К слову, сизый цвет выхлопных газов свидетельствует именно об этой проблеме.

Неисправность карбюратора и его неправильная регулировка также часто являются причинами затрудненного старта мотора или его полного рабочего отказа. Это обусловлено переобогащением смеси, вследствие чего возникает «переливание» карбюратора. Также обязательно проверьте уровень топливной жидкости в поплавковой камере. Поплавок должен находиться параллельно кромке карбюратора, а если он не герметичен, и внутри заметен бензин, тогда можно говорить о «переливании» карбюратора.

Двигатель глохнет

Бывают случаи, когда после непродолжительной работы мотор скутера резко прекращает свою работу – глохнет. Причин подобному явлению также может быть несколько, однако наиболее распространенные из них связаны именно с карбюратором. Так, бензин может просто не достигать данного устройства, карбюратор нередко засоряется, а его прокладки могут пропускать воздух. Кроме того, иногда забивается и трубка агрегата, которую запирает игла обогатителя. В каждом из этих случаев требуется разборка карбюратора, прочистка всех его трубок и замена поврежденных деталей.

Интересный факт! Слово «скутер» происходит от английского глагола «to scoot» — удирать. Дело в том, что в городских условиях скрыться от полиции намного легче на скутере, нежели на машине, что объясняется его небольшими габаритами и хорошей маневренностью.

Настройка и регулировка двигателя

Не последнюю роль в успешном ремонте карбюратора играет его точная регулировка. Если вы еще не знаете, как настроить карбюратор на скутере, тогда нужно отметить, что этот процесс состоит из трех основных частей: регулировки холостого хода, регулировки качества смеси (с помощью винта или иголки) и регулировки уровня топлива в поплавковой камере.

Регулировка холостого хода

Регулировка холостого хода выполняется после фиксации скутера на центральной подставке, что обеспечит беспрепятственный доступ к регулировочным элементам данного устройства. Обязательным условием эффективной регулировки является прогревание двигателя, после чего можно приступать к непосредственной настройке. Прежде всего, найдите специальный регулировочный винт, который присутствует в любом агрегате. Закручивая этот винт, вы будете увеличивать обороты, а откручивая – уменьшать их. Как только скутер хорошо прогреется (10-15 минут должно быть достаточно), с помощью указанного винта обеспечивают стабильную работу мотора на холостом ходу.

Регулируем качество смеси специальным винтом

Настройка карбюратора на скутере предусматривает выполнение и еще одного вида регулировки – настройки качества топливно-воздушной смеси. Очень важно, чтобы она соответствовала пропорциям, заданным инженерами при разработке скутера. Чрезмерно обедненный состав будет способствовать перегреванию транспортного средства или потере его мощности, в то время как при слишком обогащенной смеси наблюдается увеличенное потребление топлива и появление нагара в камере сгорания.

Как и в предыдущем варианте, выполнить настройку поможет специальный регулировочный винт, а если он не предусмотрен конструкцией, тогда можно воспользоваться иголкой, но об этом немного позже. Прокручивая винт по часовой стрелке, вы будете обогащать топливную смесь, а закручивая его против часовой стрелки, наоборот – обеднять. Последовательность выполняемых действий следующая:

1. Скутер прогревается в течение 10 минут, после чего мотор необходимо заглушить.

2. Затем следует закрутить винт по часовой стрелке до упора.

3. Дальше снова открутите его на 1,5 оборота назад, то есть против часовой стрелки.

4. Запустите силовой агрегат и проверните винт еще на 1/3 оборота, дав двигателю проработать в таком режиме еще 2 минуты.

5. В случае, когда обороты повышаются, следует открутить регулировочный винт еще на ¼ оборота против часовой стрелки, оставив мотор работать на 2 минуты.

6. Предыдущий шаг повторяется до тех пор, пока обороты не начнут падать (перед каждым изменением «команды» двигателю необходимо давать возможность поработать 2 минуты). Если обороты начали падать, закрутите винт по часовой стрелке на ¼ оборота.

Таким образом, вы сможете достичь устойчивой работы двигателя на любых допустимых оборотах. В идеале мотор должен хорошо работать в открученном на 1,5-2 оборота положении винта регулировки качества смеси, но из-за износа деталей указанный диапазон может немного меняться. Скутер должен плавно разгоняться, а любые рывки при нормальной работе транспортного средства полностью исключаются.

Регулируем качество посредством перемещения иглы

Если вас и правда интересует, как правильно отрегулировать карбюратор скутера, тогда следует учитывать возможность выполнения настройки качества топливной смеси с использованием иглы дроссельной заслонки. В некоторых моделях скутеров винт не предусмотрен конструкцией, но это не значит, что у вас возникнут какие-либо сложности в процессе регулировки. При поднятии иглы вверх топливная смесь обогащается, а ее опускание способствует обеднению топлива.

Регулируем уровень топлива в поплавковой камере

Проверить уровень топливной жидкости в поплавковой камере можно с помощью прозрачной трубки, размещенной в самой нижней части карбюратора. Сам процесс регулировки несложный. Сначала необходимо открутить сливочный винт, поднять трубку вверх (в противоположную сторону от карбюратора) и проверить уровень топлива.

Обратите внимание! Указанное действие следует выполнять при работающем двигателе скутера. Уровень топливной жидкости должен быть немного ниже бордюра крышки. Если топлива очень мало или слишком много, тогда снимите крышку и отрегулируйте момент срабатывания запорной иглы путем загиба ее держателя в очень маленьких диапазонах.

Следует отметить, что в том случае, когда карбюратор долгое время не промывался, имеются все признаки засорения его каналов и жиклеров, тем более, если использовалось топливо с октановым числом меньшим, чем было рекомендовано производителем, то перед выполнением настройки стоит устранить несоответствия, иначе выполненная работа будет давать только временный эффект. В целом, регулировка карбюратора на скутере не очень сложная задача, но иметь базовые знания в области конструкции данного вида транспортных средств все же необходимо.

А знаете ли Вы? Первый скутер был создан французским инженером Жоржем Готье в 1902 году. Сидение транспортного средства имело подлокотники и располагалось над двигателем.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как настраивать карбюратор на скутере: пошаговая инструкция

Система подачи топлива в двигатель, которой выступает карбюратор, является одним из важных узлов такого транспортного средства, как скутер. От правильности ее работы зависит функционирование практически всех механизмов. Поэтому периодически карбюратор нуждается в проведении техобслуживания.

Каждый владелец представленных транспортных средств должен понимать процедуру регулировки этой системы. Как настраивать карбюратор на скутере, помогут разобраться советы опытных механиков. Они дадут несколько рекомендаций, как провести техобслуживание качественно и быстро.

Значение карбюратор

Перед тем как настраивать карбюратор на скутере, необходимо еще раз изучить назначение этой системы. Это поможет оценить важность периодического проведения подобных работ.

В карбюраторе происходит смешение топливной смеси (бензина и воздуха) перед ее подачей в цилиндр двигателя. От правильной работы этой системы зависит долговечность, скорость и мощность работы мотора, расход горючего, а также, что немаловажно, безопасность езды.

К процессу регулировки следует подходить комплексно. Некоторые владельцы представленного вида транспортных средств по незнанию недооценивают важность такого обслуживания карбюратора. В лучшем случае неопытный водитель отрегулирует лишь винт качества подачи топлива. Это дает результат, но только при эксплуатации мотора на низких или холостых оборотах.

Признаки необходимой регулировки

Существует несколько основных признаков, которые дают понять водителю, что пришло время провести техобслуживание своего транспортного средства. Их нельзя игнорировать. Иначе ремонт обойдется значительно дороже. В этом случае ознакомиться с тем, как правильно настроить карбюратор на скутере, следует как можно скорее.

В первую очередь падает мощность двигателя. Это может наблюдаться и вследствие износа систем мотора. Цилиндропоршневая группа может потребовать замены. Однако неправильно настроенный карбюратор также способен влиять на мощность работы мотора. Если он подает в смесь больше воздуха, чем требуется, топливо становится обедненным. Это приводит к перегреву и снижению мощностей.

Если двигатель отказывается работать вообще, это тоже может быть свидетельством неправильной работы карбюратора. Однако, чтобы найти причину поломки, потребуется проверить несколько основных систем.

Если мотор заводится, но глохнет, это может быть следствием засора в карбюраторе. В любом случае водитель должен ответственно подойти к вопросу решения любой проблемы, связанной с его транспортным средством.

Процедура техобслуживания

Поломка карбюратора является самой частой проблемой такого транспортного средства, как скутер. В продаже имеются двигатели четырехтактного (4т) и двухтактного (2т) типа. Двигатели выпускают объемом 50 и 150 кубов. Отличия в них несущественные, поэтому регулировка во всех системах происходит практически идентично.

Гораздо легче настроить карбюратор скутере «Хонда Дио». Поэтому многие автомеханики используют эту технику для примера в процессе обучения неопытных водителей. В процессе настройки необходимо выполнить ряд манипуляций.

В первую очередь выполняется настройка карбюратора на холостом ходу. Далее при помощи специального винта выравнивается соотношение воздуха и бензина в топливной смеси. Возможно выполнение этой операции при помощи перемещения иглы. Завершающим этапом является контроль уровня топлива в поплавковой камере.

Перед настройкой карбюратор обязательно снимают и промывают. Только после этого можно производить настройку.

Снятие и чистка

Перед тем как настроить карбюратор на скутере «Хонда Дио», взятом в качестве простого примера, необходимо снять и прочистить эту систему. Для этого демонтируются все пластиковые элементы, препятствующие этому процессу (сиденье и пластик под ним).

Если двигатель 2т, то отсоединятся топливные и масляные шланги (на 4т-моторах масляных отводов нет). Демонтируются контакты обогатителя. Затем достаточно просто открутить болты крепления карбюратора и достать его наружу. Его внешние элементы очищают от грязи.

Далее необходимо частично разобрать систему подачи топлива. Откручиваются болты крепления крышки поплавковой камеры (ее тщательно промывают), снимается поплавок. Далее выполняется промывка карбюратора. Систему собирают в обратной последовательности и устанавливают на место.

Чистка карбюратора

Перед тем как настроить карбюратор на скутере 2т или 4т, следует тщательно прочистить механизмы системы. Для этого можно воспользоваться одним из двух способов. В первом случае карбюратор промывают бензином и продувают его компрессором. Оборудование должно иметь насадку в виде заостренного наконечника.

Если подходящей техники под рукой нет, можно приобрести специальную жидкость для промывки карбюратора. С ее помощью легко прочищаются все каналы, детали и элементы. Жидкость находится в баллончике. Поэтому она подается внутрь под давлением. Этот принцип способствует тщательной продувке даже узких каналов.

Высушивать внутренние системы после промывки не нужно. Просто собирают системы в обратном порядке. Далее можно производить настройку.

Регулировка холостого хода

Изучая, как настроить карбюратор на скутере 4т или 2т, необходимо принять во внимание, что принципиальных отличий у этих разновидностей двигателя нет. В некоторых моделях двигателей может отсутствовать винт регулировки топливной смеси. Ее корректируют только при помощи регулировки иглы, поплавка.

Перед началом работы необходимо прогреть мотор в течение 10-15 мин. На любом скутере установлен винт холостого хода. Чтобы найти его месторасположение, необходимо обратиться к инструкции производителя. С его помощью удается отрегулировать стабильность оборотов на холостых оборотах.

Если винт поворачивать по часовой стрелке, число оборотов увеличивается и наоборот. Настройку производят до тех пор, пока мотор не станет работать стабильно.

Качество смеси

Рассматривая, как настроить карбюратор на скутере (150 кубов или 50 кубов), необходимо особое внимание уделить качеству горючей смеси. Если количество воздуха в нем превышает допустимую концентрацию, двигатель будет перегреваться, его мощность снижается. Если же воздуха, наоборот, меньше, чем установлено производителем оборудования, на камере сгорания оседает копоть. Со временем это становится причиной выхода из строя двигателя.

Настройку следует производить при помощи винта. Его лучше найти при помощи инструкции производителя. Чтобы настроить карбюратор скутере (50 кубов, 150 кубов), необходимо поворачивать винт. Вращение по часовой стрелке приведет к обогащению топлива, а против часовой – к обеднению.

Если же винта нет, придется воспользоваться возможностью регулировки иглы карбюратора. При ее поднятии смесь становится богатой, а при опускании – бедной.

Схема регулировки смеси

Рассматривая, как настроить карбюратор на скутере 4т или 2т, необходимо изучить последовательность действий такой регулировки. В первую очередь мотор необходимо прогреть в течение 15 мин. Затем его нужно заглушить.

Винт закручивается до упора по часовой стрелке. Далее его нужно снова отпустить на 1,5 оборота (не больше). Заводится двигатель. В это время винт поджимают на 1/3 оборота. Мотор работает 2 минуты. Если обороты увеличиваются, винт откручивают на четверть оборота против часовой стрелки. Снова нужно подождать 2 мин. Это делают до тех пор, пока обороты не станут падать.

При падении скорости оборотов в течение 2 мин винт затягивают в обратную сторону тоже на четверть оборота.

Настройка на средних и больших оборотах

При отклонениях в приготовлении топливной смеси на средних оборотах винт регулировки не поможет устранить проблему. Поэтому в этом режиме настройки требуется прибегать к помощи иглы дросселя. Чаще всего она может находиться в 5 положениях.

Изучая, как настроить карбюратор на китайском скутере, нельзя оставить без внимания регулировку на высоких оборотах двигателя. Эта процедура происходит при полностью открытой заслонке дросселя. Качество смеси возможно определить только при подборе размера основного жиклера.

Когда мотор нуждается в обогащении топлива, представленная деталь должна быть большего размера и наоборот. Размер самого жиклера можно посмотреть на корпусе детали. Замена производится только в случае острой необходимости. Самостоятельно выполнить такую работу довольно проблематично.

Признаки отклонения приготовления смеси

Изучая технологию, как настроить карбюратор на скутере 2т, 4т, водитель должен знать, какие факторы указывают на отклонения в процессе приготовления топливной смеси. Если она характеризуется обеднением, при достижении транспортным средством высокой скорости из системы будут слышны хлопки. При этом свеча карбюратора будет белой. Электроды в некоторых случаях могут плавиться из-за работы при слишком высоких температурах. Также скутер будет плохо реагировать на поворот ручки газа при достижении верхнего предела.

Если смесь богатая, будет определяться большой перерасход горючего. На свечах зажигания будет оседать черный нагар. Из глушителя будет вырываться черный дым и хлопки.

А вот при правильной настройке подобные явления проявляться не будут. Двигатель будет работать равномерно на всех оборотах. Отсутствует перерасход бензина. При любых оборотах ручка газа будет информативной, а при осмотре свечи не будет определяться нагара и сажи. Ее цвет слегка коричневатый (не белый).

Регулировка уровня топлива

Завершающим этапом в рассмотрении темы о том, как настраивать карбюратор на скутере, является регулировка топлива в поплавковой камере. Это несложная, но важная процедура. Проверить уровень топлива можно при помощи прозрачной трубки. Она находится внизу карбюратора.

Сливной винт нужно открутить. Трубка поднимается вверх. В ней можно оценить уровень топлива в баке. Двигатель при этом должен находиться в работе. Трубка должна быть выше карбюратора. Уровень бензина должен определяться чуть ниже, чем бордюр крышки.

Если топлива мало или много, необходимо снять крышку и отрегулировать момент срабатывания иглы. При этом усик держателя нужно загибать, но в очень небольших диапазонах. Подобную регулировку следует выполнять поэтапно, иначе результат будет временным и должного эффекта регулировка не окажет.

Рассмотрев технологию, как настраивать карбюратор на скутере, каждый владелец подобного транспортного средства может произвести процедуру самостоятельно. Придерживаясь рекомендаций профессиональных автомехаников, а также проводя техобслуживание вовремя, можно значительно продлить срок эксплуатации карбюратора и двигателя. Поэтому вопросам регулировки необходимо уделять должное внимание.

fb.ru

Как отрегулировать карбюратор на скутере

Первым делом перед началом процедуры по регулировке карбюратора скутера нужно изучить его устройство и принцип работы. Таким образом вы сможете быстро и максимально точно отрегулировать карбюратор на скутере. Правильно настроенный карбюратор дает возможность получить меньший расход топлива, улучшить динамические характеристики и вовсе дать скутеру возможность нормально заводиться и работать. Перед непосредственно самой процедурой важно хорошо прогреть двигатель, также по возможности хорошо почистите весь карбюратор от пыли и грязи.





Стандартно манипуляции по регулировке карбюратора включают следующие действия:

1. Настройка холостого хода;
2. Регулировка уровня топлива в поплавковой камере;
3. Настройка путем регулировки винта качества смеси на карбюраторе;
4. Настройка качества смеси через иглу внутри карбюратора.

Принцип действия карбюратора на скутере

Устройство карбюратора скутера достаточно сложное, но большинство из них имеют стандартные элементы. Главная задача любого карбюратора — создать качественную топливную смесь. Также большинство скутеров оснащены поплавковой камерой на карбюраторе, поэтому если вы не знаете, как отрегулировать карбюратор на скутере 2т или 4т, изучите сначала его строение.





Принцип действия карбюратора следующий: после нажатия на ручку газа активируется заслонка на карбюраторе, она называется трубка Вентури, в заслонке поднимается игла и начинается образование топливной смеси путем смешивания бензина и воздуха. Открытая ручка газа увеличивает подачу смеси в двигатель, именно поэтому скутер начинает ехать.

Когда нужна настройка карбюратора?

Неисправный карбюратор не даст двигателю завестись, поэтому его нужно держать в максимально исправном состоянии. Перед тем, как отрегулировать карбюратор на скутере 50 кубов, определите основные признаки поломки. Главными последствиями могут стать:

1. Невозможность завести скутер;
2. Двигатель работает с перебоями и часто глохнет;
3. Существенно уменьшается мощность.

Чаще всего данные ситуации случаются при неправильной настройке карбюратора, из-за чего смесь становиться либо бедной, либо обогащенной. Проверить характеристики вашей смеси достаточно просто, достаточно осмотреть свечу зажигания на ее состояние, если свеча залита и имеет нагар или прочие изменения, скорее всего у вас обогащенная смесь. Слишком белая свеча говорит о наличии переизбытка воздуха в топливной смеси. Учитывайте, если вы не знаете, как отрегулировать карбюратора на скутере, 2т или 4т, тип двигателя роли играть не будет, настройка производиться по стандартным рекомендациям.

Регулировка холостого хода

Ваш скутер не может нормально работать при простое и часто глохнет? Скорее всего у вас недостаточно отрегулирован винт холостого хода. Перед процедурой обязательно прогреваем двигатель, после находим винт холостого хода, который присутствует абсолютно на всех скутерах. Прогревать скутер придется на протяжении 10-15 минут, это позволит достичь оптимальной работы двигателя.





После этого нужно крутить винт холостого хода, где вращение по часовой стрелке увеличивает обороты, а откручивание их уменьшает.

Регулировка уровня топлива

Поплавковая камера позволяет иметь в карбюраторе постоянный поток топлива, который всегда пополняется, но важно учитывать, что нельзя иметь переизбыток бензина в поплавковой камере. Сливается бензин при помощи специального шланга, идущего от камеры, проверить количество топлива придется на работающем двигателе. Поднимите шланг выше карбюратора, как показано на картинке ниже, и посмотрите уровень топлива. Он должен не сильно отличаться от отметки, указанной на картинке. На игле внутри поплавковой камеры располагается усик держателя, им можно регулировать количество топлива внутри поплавковой камеры.





Учтите также тот факт, что перед процедурой настройки карбюратора следует иметь только качественный бензин с нормальным октановым числом. В противном случае придется полностью слить плохой бензин не только с бензобака, но и поплавковой камеры, на ней должен быть специальный сливочный винт.

Настройка качества смеси

Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.





Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.

Важно: настройка качества смеси также должна проводиться на прогретом в течение 10-15 минут двигателе.

В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.

Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.

avtomoto-best.ru
