Уаз буханка двигатель 402 технические характеристики

Модификации двигателя ЗМЗ-402

— без потери ресурса
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗМЗ-402
Количество цилиндров	4
Рабочий объем, л	2,445
Степень сжатия	8,2
Номинальная мощность брутто при частоте вращения коленчатого вала мин’1, кВт (л.с.)	73,5(100) 4500
Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин1, Нм (кгс м)	182,4(18,6) 2400-2600
Минимальный удельный расход топлива, г/кВт (г/лсч)	292,4 (215)
Диаметр цилиндра и ход поршня, мм	92×92
Масса, кг	181/184
Экология	ЕВРО-0

Обозначение двигателя по КД	VDS-описательная часть маркировки	Характерные особенности омплектности и исполнения двигателя	Применяемость на автомобиле
Комплектации с карбюратором К151С, СРОГ, блоком цилиндров, отлитым под давлением — для автомобилей «ГАЗ»
4021. 1000400-02	40210А	Базовая комплектность в едином исполнении с головкой цилиндров 4021.1003007-40.	ГАЗ-3110, ГАЗ-3102, ГАЗ-31029, ГАЗ-31021, ГАЗ-31022, ГАЗ-31024 «Волга»
40217.1000400-02	40217А	То же, в тропическом исполнении	ГАЗ-3102, ГАЗ-310297, ГАЗ-310227, ГАЗ-310237 «Волга»
4021.1000400-80	40210К	Комплектность с головкой цилиндров 4021.1003007-40, кронштейном ГУР	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
40217.1000400-80	40217К	То же, в тропическом исполнении	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
402.1000400-01	40200А	Комплектность с головкой цилиндров 402.1003007-10	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31022, ГАЗ- 31023 «Волга»
4021.1000400-51	40210Н	Комплектность с головкой цилиндров 4021.1003007-40, термостатом 4022. 1306008-11	ГАЗ-31021 «Волга»
402.1000400-11	40200К	Комплектность с головкой цилиндров 402.1003007-10, с кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-62	40200D	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11	ГАЗ-3102 «Волга»
4021.1000400-90	40210В	Комплектность с головкой цилиндров 4021.1003007-40, датчиками со штекерным соединением под новую панель приборов	ГАЗ-3110 «Волга»
402.1000400-91	40200F	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов	ГАЗ-3110 «Волга»
402.1000400-101	40200М	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
4021.1000400-110	40210F	Комплектность с головкой цилиндров 4021.1003007-40, датчиками под новую панель приборов – для а/м с ГУР	ГАЗ-3110 «Волга»
402. 1000400-111	40200S	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-121	40200U	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3102 «Волга»
4021.1000400-100	40210D	Комплектность с головкой цилиндров 4021.1003007-40, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
Комплектации с карбюратором К151У, блоком цилиндров, отлитым под давлением — для автомобилей «УАЗ»
4021.1000400-60	40210U	Комплектность с ведомым диском сцепления 451-1601130-02	Автомобили УАЗ старого грузового ряда массой до 3500 кг (Евро-0)
40217.1000400-60	40217U	То же, в тропическом исполнении
4021. 1000400-70	40210L	Комплектность с диафрагменным сцеплением
40217.1000400-70	40217L	То же, в тропическом исполнении
4021.1000400-71	40210Р	Комплектность с диафрагменным сцеплением, кронштейном ГУР
40217.1000400-71	40217Р	То же, в тропическом исполнении
4021.1000400-72	40210R	Комплектность с диафрагменным сцеплением, водяным насосом под муфту привода вентилятора, с кронштейном ГУР
40217.1000400-72	40217R	То же, в тропическом исполнении
40217.1000400-М	40217Е	Комплектность в тропическом исполнении, со степенью сжатия Е = 7,0 с диафрагменным сцеплением, с головкой цилиндров 4021.1003007-70, без ремня привода агрегатов
4021.1000400-130	40210М	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов
40217.1000400-130	40217М	То же, в тропическом исполнении
4021. 1000400-131	40210N	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-131	40217N	То же, в тропическом исполнении
4021.1000400-132	40210S	Комплектность с диафрагменным сцеплением, водяным насосом под муфту привода вентилятора, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-132	40217S	То же, в тропическом исполнении
Комплектации с карбюратором К151С, блоком цилиндров отлитым под давлением, отдельным приводом вентилятора с передаточным отношением 1,27
4025.1000400-01	40250F	Комплектность с головкой цилиндров 4021.1003007-40	«Газель» (4х2)
4026.1000400-01	40260F	Комплектность с головкой цилиндров 402.1003007-10	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026.1000400-30	40260Н	Комплектность для работы на газовом топливе с проставкой	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026. 1000400-10	40260Т	Комплектность с блоком цилиндров 4021.1002010-01, колоколообразным картером сцепления 410.1601015	«Газель» (4х2, 4х4) «Соболь» (4х2)

ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото)

В сегодняшней статье я расскажу о том как осуществляется регулировка клапанов на ЗМЗ 402, в два этапа (так быстрее).

По этой же инструкции можно регулировать клапаны на аналогичных моторах (ЗМЗ 21, умз-421, умз-417, ЗМЗ 24, газ-21)не важно карбюратор или инжектор. Традиционно для нашего сайта, статья представляет собой подробную пошаговую инструкцию с большим количеством фото и видеоматериалов.

Для тех кто не любит читать, ниже приведено подробное видео:

Описание конструкции

Двигатель ЗМЗ-402 карбюраторный, четырехцилиндровый. Блок цилиндров изготовлен из алюминиевого сплава. Гильзы цилиндров чугунные, съемные. Крышки коренных подшипников и картер сцепления обработаны в сборе с блоком и поэтому они не взаимозаменяемы.

Коленчатый вал двигателя чугунный, пятиопорный, динамически отбалансирован с маховиком и ведущим диском сцепления. Осевое перемещение вала ограничено двумя упорными шайбами, расположенными по обеим сторонам переднего коренного подшипника.

Распределительный вал с пятью опорными шейками разного диаметра установлен в блоке цилиндров. На валу нарезана шестерня привода датчика-распределителя зажигания и масляного насоса.

Привод распределительного вала осуществляется через текстолитовую или полиамидную шестерню, находящуюся в зацеплении с шестерней коленчатого вала. Кулачки распределительного вала воздействуют на толкатели. Штанги толкателей через коромысла приводят в действие клапаны.

Система смазки двигателя — комбинированная. Для охлаждения масла установлен масляный радиатор. При давлении в системе 0,7–0,9 кгс/см2 предохранительный клапан открывается и масло поступает в радиатор, а затем сливается в картер двигателя. Для отключения масляного радиатора предусмотрен кран. При положении ручки вдоль шланга – он открыт.

Система охлаждения — жидкостная, закрытая. Перед радиатором установлен дополнительный электровентилятор.

Впускной трубопровод подогревается отработавшими газами. Регулятор подогрева имеет два положения – “зима” и “лето”.

Где: 1 – пробка маслосливная; 2 – поддон картера; 3 – коленчатый вал; 4 – шатун; 5 – картер; 6 – поршневой палец; 7 – поршень; 8 – выпускной коллектор; 9 – гильза цилиндра; 10 – прокладка головки блока цилиндров; 11 – впускной трубопровод; 12 – головка блока цилиндров; 13 – клапан; 14 – крышка головки блока цилиндров; 15 – коромысло клапана; 16 – ось коромысел; 17 – штанга; 18 – датчик-распределитель; 19 – свеча зажигания; 20 – толкатель; 21 – распределительный вал; 22 – шестерня привода масляного насоса и датчика-распределителя; 23 – стартер; 24 – масломерный щуп; 25 – валик привода масляного насоса; 26 – масляный насос;

инжектор на 402 двигатель

На страницу 1, 2 След.

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель

Ответить с цитатой |

у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

https://mpsz.

ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т.е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

как в уаз воткнуть движок от волги?

Вот чего нашел. Но требуется токарь. «Так случилось, что на 2-м Уазе после 90 тык. лопнул сухарик клапана 4-го цилиндра. Клапан провалился и перемолол наверно пол двигла (не знаю пока не разбирали).

В общем было принято решение ставить двигатель от Газ24-10 которую я давече купил за 100 у.е у одного русского репатрианта. Мотор я сразу высек что работает как часики провег 100 тык. но после замены колечек и притирки клапанов.

В общем были сняты моторы с Уазика и с Волги и естесственно сразу были обнаруженны разница в креплении двигателя и колокола со сцеплением и двойным выпускным коллектором. На наше счастье не надо было сверлить дополнительные отверстия в Волговском колоколе для Уазовской коробки там уже они были. Конечно сначала у нас появилась вполне стандартная идея найти диск сцепления по диаметру как Волговский со шлицами под Уазовскую коробку. Все поиски не увенчались успехами сдесь в Израиле только в Магазинах разводили руками и говорили, что это не стандартное и врядле мы такое сдесь найдем.

Вернувшись назад несолонахлебавши разложив 2 маховика 2 корзины сцепления я начал думать и пришел к интерессному открытию можете даже записать как патент от Турбомена на Уазбуке. Дело в том, что Уазовская корзина подходит к Волговскому маховику по диаметру(она больше Волговской но вполне подходит) через пол. часа Волговский маховик с уазовской корзиной были уже у токаря все было размеченно под новые резьбовые отверстия отцентрованно, просверленно и нарезенна резьба. Потом все это дело было отбалансированно и через 2 часа стояло на Волговском двигле. Честно сказать я очень боялся что вся эта байда не сядет в Волговский колокол. На счастье все оказалось впорядке. Мотор пока еще не поставили, но основная проблемма решена. Как только мотор будет стоять напишу о первом драив тесте все-таки двигло под 93 бензин 102 лошадки а не наши 80 с копейками. От радости что все получилось потом скакал на пружине по всему двору

Вот чего нашел. Но требуется токарь.

«Так случилось, что на 2-м Уазе после 90 тык. лопнул сухарик клапана 4-го цилиндра. Клапан провалился и перемолол наверно пол двигла (не знаю пока не разбирали).

Инжектор на 402 двигатель своими руками

Многие владельцы автомобилей с 402-м мотором поднимают вопрос о его инжектировании. Плюсы инжекторного двигателя перед карбюраторным очевидны: экономичность, мощность, холодный старт и движение, надёжность и простота. Инжекторный мотор не требует лишних регулировок и манипуляций водителя с воздушной заслонкой(подсосом) после стоянок. И конечно для волговодов важна сама возможность сделать инжекторный мотор своими руками.

Перечитав множество материалов в сети об инжектировании 402-х моторов, мы остановились на наиболее оптимальном варианте, предложенном ГАЗ 2410

из Красноярска на AllGAZ.ru.

Для модернизации двигателя были приобретены:

Бензонасос поставлен на место, где стояла катушки зажигания. Датчик детанации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока.

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики и у шторки лишние 3 зуба спилено:

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже):

Устанавливаем и закрепляем ДПКВ:

Затем мелом или белым маркером ставим метку на 20м зубе.

Далее устанавливаем коленвал в ВМТ проворачиваем зубчатый венец относительно шкива, чтобы 20-й зуб находился напротив металлического выступа ДПКВ и метим в этом положении маркером зубчатый венец относительно шкива коленвала. Снимаем шкив коленвал с зубчатым венцом, совмещаем метки на шкиве коленвал и зубчатом венце сверлим отверстия в зубчатом венце и шкиве коленвала нарезаем в отверстие шкива коленвал резьбу и крепим зубчатый венец к шкиву коленвала болтами.

В заключении отметим, что на своём инжекторном 402-ом автор модернизации использовал прошивку от 406-го (Е00000590) отстроенную специалистами и никаких нареканий у него нет.

Технические характеристики

Двигатель УАЗ «Буханка» (второе название «Таблетка») за весь период имел значительное количество силовых агрегатов в своём арсенале. Большая часть с них имела высокие технические показатели и были достаточно надёжными, за что и полюбились автомобилистам.

Итак, рассмотрим, технические характеристики силовых установок, которыми оснащалась «Буханка»:

УМЗ 417 и его модификации

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

ЗМЗ 409 и его модификации

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

УМЗ 421 и его модификации

Наименование	Описание
Производитель	УМЗ
Объем	2,9 литра (2890 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Мощность	117 л. с.
Расход топлива	10,5 л/100 км
Диаметр цилиндра	100 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

ЗМЗ 402 карбюратор

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

ЗМЗ 402 инжектор

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л. с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Авто-реактор

Семейство легких 0,8-тонных полноприводных грузовиков с кабиной над двигателем, фургонов и микроавтобусов вагонной компоновки остается в программе «УАЗа» уже около полувека!

Первой в этом семействе считается УАЗ-450, созданный в 1958 году на шасси знаменитого «джипа» ГАЗ-69. В 1965 году семейство было серьезно модернизировано и получило новый верхнеклапанный двигатель УМЗ-451 («двойник» ЗМЗ-21), 4-ступенчатую КП в блоке с «раздаткой» и новую облицовку передней стенки кабины, где вместо двух характерных «ноздрей» появилась трапециевидная решетка радиатора, которая до сих пор такая же. Бортовые грузовики с двухместной кабиной и деревянным кузовом обозначались как УАЗ-452Д (4х4) и УАЗ-451ДМ (4х2), а фургоны- УАЗ-452 и УАЗ-451, санитарная версия — УАЗ-452А, 10-местный микроавтобус — УАЗ-452В.

Заднеприводные модели 451ДМ грузоподъемностью 1,0 т сняли с производства в 1984 году, а 0,8-тонные полноприводные с отключаемым приводом переднего моста (трансмиссия идентична по конструкции легковым УАЗам) модернизировали в 1985-1987 гг. Они получили гидравлический привод сцепления вместо механического, телескопические амортизаторы вместо рычажных, расширительный бачок в систему охлаждения двигателя и указатели поворота современной формы. На «вагонниках» изменилась форма задних панелей кузова. Модернизированные модели получили индексы по ГОСТу: грузовик — 3303, фургон- 2741, микроавтобус — 2206. В 1988 году появился вакуумный усилитель тормозов. В 1989 году «уазики» оснастили более мощным двигателем ЗМЗ-417 и полностью синхронизированной КП. Уже в 1990-х появились пластиковые накладки на торпеду, регулируемое сиденье водителя и заказной «мягкий» 8- или 11-местный салон на микроавтобусе. По заказу начали устанавливать гидроусилитель руля. Семейство было дополнено 7-местным грузопассажирским фургоном 3909, а также длиннобазными грузовыми моделями: 1,3-тонным 33036 со стандартной кабиной улучшенной комплектации, 33095 с удлиненной кабиной со спальным местом и 33094 с двойной кабиной на 6 человек (ранее выпускали аналогичную короткобазную версию 39091). По заказу на УАЗы начали устанавливать более мощный двигатель УМЗ-4217, а с 2000 года — и ЗМЗ-402. Армейская версия с колесными редукторами, увеличивающими клиренс до 300 мм, тоже стала поступать в продажу. Вместо жесткой передней рессорной подвески на отдельных экземплярах встречается более цивильная пружинная.

В конце 2004 года на модели этого семейства начали устанавливать мелкомодульную косозубую «раздатку» от модели Hunter. Небольшие , «Кубань», «ПсковАвто» и «САЗ» выпускали на шасси УАЗ-3303 пикапы с двойной кабиной «Фермер», микроавтобусы, фургоны и самосвалы собственной конструкции.

УАЗы славятся выносливостью, терпимостью к перегрузкам и нетребовательностью к качеству топлива и масла. Ремонтопригодность высокая, но процесс «выемки» двигателя для капремонта очень сложен. При сравнимом с «Газелью» и «Соболем» качестве сборки УАЗ отличается большим запасом прочности, но у него хуже пассивная безопасность, меньшая грузоподъемность (по паспорту), он тихоходен. К тому же у него большой расход топлива, малые пробеги между ТО, но главный недостаток — «дубовое» управление. Кабина стала комфортабельнее только на машинах последних выпусков, впрочем, любители экономии могут заказать и «первозданный» спартанский вариант. При всем этом вряд ли какой-либо другой автомобиль сходного назначения способен показать такие же чудеса проходимости — в этом отношении УАЗ уникален в своем классе.

Возможные проблемы Двигатель: Сложный процесс демонтажа двигателя. Быстрый износ двигателей УМЗ при работе на высоких оборотах. Отказы в работе карбюратора К-151. Неисправности и течи системы питания газобаллонных версий. Утечка жидкости из системы охлаждения. Перегрев бензонасоса. Шум вентилятора и газораспределительного механизма.

Трансмиссия:Гидропривод сцепления ненадежен в результате перекосов при установке. Слабый подшипник выключения сцепления. Заедание рычагов КП и демультипликатора. Слабый механизм переключения КП. Шум трансмиссии. Загрязнение шлицевого соединения карданного вала. Повышенный износ шестерен главной передачи заднего моста.

Ходовая часть: Повышенный износ рулевого механизма. Гидроусилитель руля устанавливают только по заказу (с 2000 г.). Негерметичность гидроусилителя. Возрастающая со временем жесткость рессорной подвески. В автомобилях разных по времени выпусков различная длина продольной рулевой тяги. При износе гроверной шайбы крепления передней ступицы возможен отрыв колеса. Ненадежные рычажные амортизаторы (до 1984 г.).

Электрооборудование:Неисправности электрооборудования и замыкания электропроводки. Быстрый износ ремней генератора.

Кузов: Плохая герметизация и звукоизоляция кабины. Загазованность кабины (особенно у газобаллонных версий). Кабина грузовиков не откидывается. Попадание грязи из-под колес в воздушный фильтр. Коррозия топливного бака (до 1996 г.). Трещины в заклепках рамы. Сильная загазованность салонов микроавтобусов (на старых машинах).

Страна производства: Россия Производитель: ОАО «УАЗ» (Ульяновск) Кузов: рамный Тип кузова: грузовик/ фургон/микроавтобус Число дверей: 2/ 4 Число мест: от 2 до 10 Тип привода: задний (до 1984 г.) или подключаемый полный привод с демультипликатором, двигатель впереди продольно Конструкция подвесок: впереди и сзади зависимая рессорная Габаритные размеры, мм (УАЗ-3303): 4460х1945х2070 Габаритные размеры, мм (УАЗ-3741/ УАЗ-2206): 4400х1940х2101 Колесная база, мм: 2300-2550 Клиренс, мм: 220 Объем багажного отделения, л: 3077-6500 Размеры кузова УАЗ-3303: 1250/ 3400 Снаряженная масса, кг: 1650-1900 Коробка передач: механическая, 4- или 5-ступенчатая Шины: 215/ 90-15С

Модификация: УАЗ-3303 (УМЗ-414)Тип двигателя / число клапанов*: БК/ 4R/ 8 Рабочий объем, л: 2445 Мощность, л. с.: 80 Максимальный крутящий момент, Н•м: 160 Максимальная скорость, км/ч: 90 Разгон до 100 км/ч, с: — Расход топл.- 90 км/ч/ ГЦ, л: 14,8

Модификация: УАЗ-3303 (УМЗ-417) Тип двигателя / число клапанов*: БК/ 4R/ 8 Рабочий объем, л: 2445 Мощность, л.с.: 92 Максимальный крутящий момент, Н•м: 159 Максимальная скорость, км/ч: 105 Разгон до 100 км/ч, с: 45,7 Расход топл.- 90 км/ч/ ГЦ, л: 15,0

Модификация: УАЗ-3303 (УМЗ-4218)Тип двигателя / число клапанов*: БК/ 4R/ 8 Рабочий объем, л: 2890 Мощность, л.с.: 98 Максимальный крутящий момент, Н•м: 189 Максимальная скорость, км/ч: 115 Разгон до 100 км/ч, с: 34,5 Расход топл.- 90 км/ч/ ГЦ, л: 15,5

Модификация: УАЗ-3303 (ЗМЗ-402) Тип двигателя / число клапанов*: БК/ 4R/ 8 Рабочий объем, л: 2445 Мощность, л.с.: 90 Максимальный крутящий момент, Н•м: 174 Максимальная скорость, км/ч: 110 Разгон до 100 км/ч, с: 40,0 Расход топл.- 90 км/ч/ ГЦ, л: 14,7

* БВ — бензиновый, впрыск; БВТ — бензиновый, впрыск, турбонаддув; БК — бензиновый, карбюратор; Д — дизель; ДНВ — дизель с непосредственным впрыском; ДТ — дизель, турбонаддув; ДНВТ — дизель с непосредственным впрыском, турбонаддув.

Фотография. Грузовик с двойной кабиной УАЗ-39094 (1994 г.)

Фотография. Грузовик с удлиненной кабиной УАЗ-39095 (1994 г.)

Фотография. Фургон УАЗ-3741 (1985 г.)

Фотография. Грузовик УАЗ-3303 (1995 г.)

Запись опубликована 04.12.2008 в 0:26 и размещена в разделе История УАЗ, УАЗ. Вы можете читать комментарии, используя RSS-ленту. Вы можете оставить комментарий. Оповещения с сайтов отключены.

Обслуживание

Техническое обслуживание силовых агрегатов всех типов для «Буханки» приводится однотипно. Все эти движки были разработаны на базе легендарного ЗМЗ 402, а поэтому и проведение ТО для них приблизительно одинаковое.

Для представителей УМЗ 417 и 421 обслуживание двигателя проводится почти аналогично Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2 ТО стоит проводить переборку и настройку карбюратора.

Инжектор на 402-й двигатель

Уаз буханка двигатель 402 технические характеристики

Двигатель ЗМЗ-402

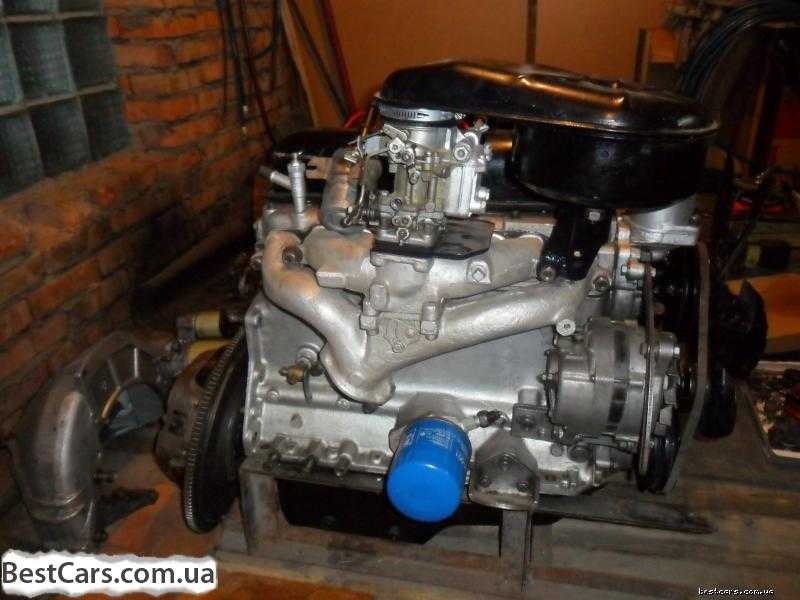

Бензиновый, карбюраторный, 4-цилиндровый двигатель с рядным расположением цилиндров и алюминиевым блоком. Простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала. Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.
Двигатель ЗМЗ-402.10 предназначен для установки на легковые автомобили среднего класса. Двигатель ЗМЗ-4026.10 предназначен для установки на грузовые автомобили малой грузоподъемности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗМЗ-402
Количество цилиндров	4
Рабочий объем, л	2,445
Степень сжатия	8,2
Номинальная мощность брутто при частоте вращения коленчатого вала мин’1, кВт (л.с.)	73,5(100) 4500
Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин1, Нм (кгс м)	182,4(18,6) 2400-2600
Минимальный удельный расход топлива, г/кВт (г/лсч)	292,4 (215)
Диаметр цилиндра и ход поршня, мм	92×92
Масса, кг	181/184
Экология	ЕВРО-0

Преимущества старого ЗМЗ-402 перед современными двигателями

Если кому-то довелось владеть автомобилями Уаз, Волга или Газель ранних годов выпуска, тот обязательно сталкивался с двигателем ЗМЗ-402 или его Ульяновскими аналогами.

Когда-то и у нас в семье был Уаз 469 1976 года выпуска, как раз таки с двигателем ЗМЗ-402 под 76-80-ый бензин, рабочим объёмом 2445 см3, мощностью в 76 л/с, со степенью сжатия 6,7 и крутящим моментом в 160 Н·м. С тех пор довелось управлять разными машинами в том числе и иномарками. Но чем дальше я отдалялся от 402-го я понимал насколько он хорош.

Кому то наверное может показаться глупостью и хвалебные слова посвящённые старому мотору, и какое-то выделенное преимущество перед современными моторами, но это смотря, как поглядеть.

ЗМЗ-402 выпускался с 1968 по 2021 год периодически подвергаясь лёгкой модернизации. В итоге их было выпущено в количестве 6 125 136 штук.

Заявленный ресурс двигателя 250 тыс. км до капитального ремонта, однако многие владельцы автомобилей с подобным двигателем говорят о 300 — 400 тыс. км. По сути этот двигатель вечный, так, как имеет 5 ремонтных размеров цилиндро-поршневой группы. Поршни кстати диаметром 92 мм точно такие же, как и на V8 Газ-53.

В общем хочется выделить основные преимущества 402-го:

1. Относительно лёгкий. Что снижает общую массу автомобиля и нагрузку на переднюю ось. Благодаря тому, чтоб блок цилиндров и головка блока цилиндров выполнены из алюминия его вес всего порядка 170 кг.

2. Очень ремонтно-пригодный. Из-за того, что гильзы выполнены съёмными, капитальный ремонт можно призвести прямо во дворе не имея при этом особенных навыков. Не нужно специального инструмента. Большинство операций по силам выполнить обычными гаечными ключами, за исключением наверно только снятия ступицы коленвала — нужен будет съёмник.

3. Простая и понятная конструкция. Которая не сможет вас ничем запутать. Зная общие принципы работы четырёх-тактного двигателя вы легко сами найдёте причину той или иной неисправности.

4. Неплохая ресурсоспособность. Особенно сравнивая современные двигатели, чей ресурс если и сравнится с 402-ым, то их, как правило выбрасывают и покупают «контрактные».

5. У вас никогда не порвётся ремень ГРМ, а соответственно не погнутся клапана. Потому, что попросту нет ремня. Привод распредвала осуществляется бесшумной текстолитовый шестернёй напрямую от коленвала. Сам газораспределительный механизм довольно надёжный. Периодически требуется лишь регулировка тепловых зазоров.

6. Низовой мотор. При максимально возможных 4400 об/мин. характер двигателя соответствующий. Машина легко трогается с места на низких оборотах. Отлично работает в режиме средних оборотов.

7. Плавная работа на всех режимах. Нет эффекта «дизеления», как на тех же Калинах.

Из минусов можно выделить: повышенный расход топлива, не совсем устойчивую работу на холостом ходу, плохую эластичность, низкую мощность и соответствующую приёмистость. Те машины, которые имели этот двигатель под капотом, были довольно тяжёлые, поэтому все имели крайне низкий коэффициент энерговооружённости. Тяжёло даются обгоны и подъёмы.

В остальном же этот двигатель в любом случае вас довезёт до дома. Пусть даже на двух цилиндрах, но он никогда не умрёт окончательно.

Источник

Модификации двигателя ЗМЗ-402

Обозначение двигателя по КД	VDS-описательная часть маркировки	Характерные особенности омплектности и исполнения двигателя	Применяемость на автомобиле
Комплектации с карбюратором К151С, СРОГ, блоком цилиндров, отлитым под давлением — для автомобилей «ГАЗ»
4021.1000400-02	40210А	Базовая комплектность в едином исполнении с головкой цилиндров 4021.1003007-40.	ГАЗ-3110, ГАЗ-3102, ГАЗ-31029, ГАЗ-31021, ГАЗ-31022, ГАЗ-31024 «Волга»
40217.1000400-02	40217А	То же, в тропическом исполнении	ГАЗ-3102, ГАЗ-310297, ГАЗ-310227, ГАЗ-310237 «Волга»
4021.1000400-80	40210К	Комплектность с головкой цилиндров 4021.1003007-40, кронштейном ГУР	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
40217. 1000400-80	40217К	То же, в тропическом исполнении	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31021, ГАЗ- 31022, ГАЗ-31024 «Волга
402.1000400-01	40200А	Комплектность с головкой цилиндров 402.1003007-10	ГАЗ-3110, ГАЗ-3102, ГАЗ- 31029, ГАЗ-31022, ГАЗ- 31023 «Волга»
4021.1000400-51	40210Н	Комплектность с головкой цилиндров 4021.1003007-40, термостатом 4022.1306008-11	ГАЗ-31021 «Волга»
402.1000400-11	40200К	Комплектность с головкой цилиндров 402.1003007-10, с кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-62	40200D	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11	ГАЗ-3102 «Волга»
4021.1000400-90	40210В	Комплектность с головкой цилиндров 4021.1003007-40, датчиками со штекерным соединением под новую панель приборов	ГАЗ-3110 «Волга»
402. 1000400-91	40200F	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов	ГАЗ-3110 «Волга»
402.1000400-101	40200М	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
4021.1000400-110	40210F	Комплектность с головкой цилиндров 4021.1003007-40, датчиками под новую панель приборов – для а/м с ГУР	ГАЗ-3110 «Волга»
402.1000400-111	40200S	Комплектность с головкой цилиндров 402.1003007-10, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3110 «Волга»
402.1000400-121	40200U	Комплектность с головкой цилиндров 402.1003007-10, термостатом 4022.1306008-11, датчиками под новую панель приборов, кронштейном ГУР	ГАЗ-3102 «Волга»
4021.1000400-100	40210D	Комплектность с головкой цилиндров 4021. 1003007-40, термостатом 4022.1306008-11, датчиками под новую панель приборов	ГАЗ-3102 «Волга»
Комплектации с карбюратором К151У, блоком цилиндров, отлитым под давлением — для автомобилей «УАЗ»
4021.1000400-60	40210U	Комплектность с ведомым диском сцепления 451-1601130-02	Автомобили УАЗ старого грузового ряда массой до 3500 кг (Евро-0)
40217.1000400-60	40217U	То же, в тропическом исполнении
4021.1000400-70	40210L	Комплектность с диафрагменным сцеплением
40217.1000400-70	40217L	То же, в тропическом исполнении
4021.1000400-71	40210Р	Комплектность с диафрагменным сцеплением, кронштейном ГУР
40217.1000400-71	40217Р	То же, в тропическом исполнении
4021.1000400-72	40210R	Комплектность с диафрагменным сцеплением, водяным насосом под муфту привода вентилятора, с кронштейном ГУР
40217. 1000400-72	40217R	То же, в тропическом исполнении
40217.1000400-М	40217Е	Комплектность в тропическом исполнении, со степенью сжатия Е = 7,0 с диафрагменным сцеплением, с головкой цилиндров 4021.1003007-70, без ремня привода агрегатов
4021.1000400-130	40210М	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов
40217.1000400-130	40217М	То же, в тропическом исполнении
4021.1000400-131	40210N	Комплектность с диафрагменным сцеплением, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-131	40217N	То же, в тропическом исполнении
4021.1000400-132	40210S	Комплектность с диафрагменным сцеплением, водяным насосом под муфту привода вентилятора, датчиками под новую панель приборов, с кронштейном ГУР
40217.1000400-132	40217S	То же, в тропическом исполнении
Комплектации с карбюратором К151С, блоком цилиндров отлитым под давлением, отдельным приводом вентилятора с передаточным отношением 1,27
4025. 1000400-01	40250F	Комплектность с головкой цилиндров 4021.1003007-40	«Газель» (4х2)
4026.1000400-01	40260F	Комплектность с головкой цилиндров 402.1003007-10	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026.1000400-30	40260Н	Комплектность для работы на газовом топливе с проставкой	«Газель» (4х2, 4х4) «Соболь» (4х2)
4026.1000400-10	40260Т	Комплектность с блоком цилиндров 4021.1002010-01, колоколообразным картером сцепления 410.1601015	«Газель» (4х2, 4х4) «Соболь» (4х2)

Какое масло нужно использовать для двигателя ЗМЗ 402

Оригинальное

Для двигателя ЗМЗ 402 рекомендуется минеральное или полусинтетическое моторное масло. Вязкость смазочного продукта зависит от условий эксплуатации. Например, для всесезонного использования подходит 10W-40, 10W-40 или 5W-40. При эксплуатации летом рекомендуется 20W-40 или 25W-50, а преимущественно зимой заливают 0W-30, 0W-40 или 5W-30.

Неоригинальное

Для двигателя ЗМЗ-402 рекомендуется использовать проверенное моторное масло от зарекомендовавшего производителя. Среди наиболее известных брендов можно выделить Kixx, Mannol, Shell, Valvoline, Motul, Castrol, Liqui Moly, Mobil и другие. Кроме того, важное значение имеет показатель допуска API, который подбирают в зависимости от года выпуска автомобиля и типа двигателя. Например, для бензинового ЗМЗ-402 образца 1982 г. в. рекомендуется всесезонное масло на минеральной основе, с параметрами SAE 15W-20 и API-SG. Для более свежих модификаций 2009 г. подойдет полусинтетическое масло API-SL. Ниже представлены оптимальные моторные масла для ЗМЗ-402:

Motul ATV-UTV 4T 10W-40
Gapromneft Premium L 10W-40
Kix G Plus SN/CF 10W-40.

Описание конструкции

Система охлаждения — жидкостная, закрытая. Перед радиатором установлен дополнительный электровентилятор.

Источник

Как установить зажигание самостоятельно?

Как зажигание установлено на ZMZ 402? Коленчатый вал должен быть расположен в положении, которое соответствует переднему углу 5 градусов.

Установите момент следующим образом:

На силовом агрегате мы сочетаем средний риск его вала на крышке головки цилиндров, т.Е. В конце такта сжатия на 1 цилиндр.
Если распределитель не был отключен от источника питания, ход сжатия на 1 цилиндр можно определить, открыв его крышку. Слайдер должен быть установлен перед внутренним контактом, который подключен к свече зажигания с помощью кабеля. Если невозможно определить сжатие таким образом, невозможно демонтировать SS, установленный в первом цилиндре. После этого отверстие нужно будет закрыть тряпкой, предпочтительно бумагой. Коленчатый вал должен начать вращаться, и в тот момент, когда воздушная пробка выбита бумажной пробкой, начнется такт сжатия.
Теперь вам нужен 10 гаечный ключ. С ним вам нужно немного ослабить болт октанового корректора, а сам винт не нужно откручивать.
Затем установите его масштаб на ноль, это примерно середина шкалы.
Выполняя эти шаги, используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины октанового корректора.
Теперь вам нужно повернуть корпус распределителя так, чтобы метки были совмещены. В частности, речь идет о красной метке, расположенной на роторе, а также о риске на статоре. Когда установка привода устройства завершена, распределитель должен удерживаться в этом положении одной рукой, затягивать болт другой рукой.

READ Как правильно поставить диск сцепления какой стороной

Многие устанавливают вспышки зажигания. Иногда установка времени зажигания не работает. Двигатель продолжает работать и не работает на полную мощность. Причина заключается в неработоспособности дистрибьютора в целом. Замена или ремонт коллектора может решить проблему.

Источник

Технические характеристики

Итак, рассмотрим, технические характеристики силовых установок, которыми оснащалась «Буханка»:

УМЗ 417 и его модификации

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

ЗМЗ 409 и его модификации

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

УМЗ 421 и его модификации

Наименование	Описание
Производитель	УМЗ
Объем	2,9 литра (2890 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Мощность	117 л. с.
Расход топлива	10,5 л/100 км
Диаметр цилиндра	100 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

ЗМЗ 402 карбюратор

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

ЗМЗ 402 инжектор

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л. с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Двигатель 402 на уаз отзывы

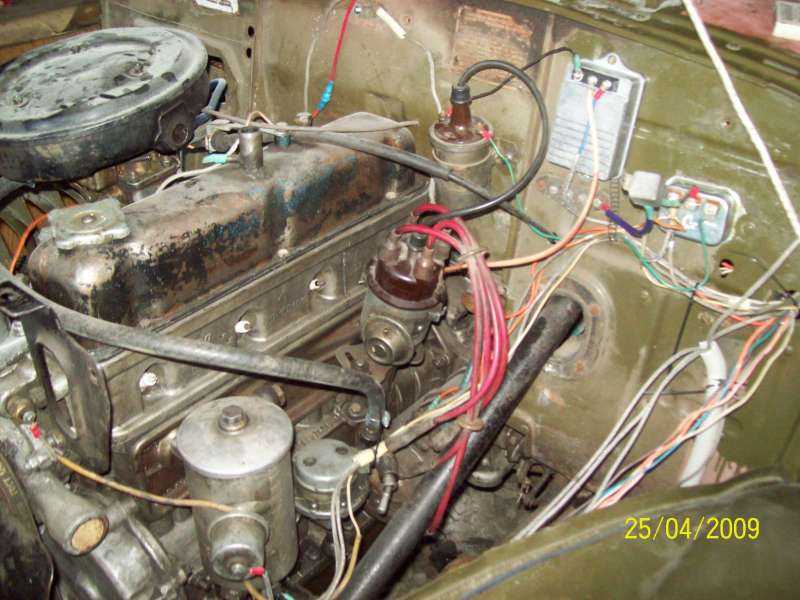

Ребятки надеюсь на вашу помощь — отец купил уаз головастик 1985 года. Имеются проблемы с уходом тосола. Есть мысли поменять мотор на 402, но не знаю можно ли это? Совместится ли с ним коробка? В птс написано, что сейчас стоит 2401. Я так понимаю это мотор змз, аналогичный волговским. (85л.с.) Более никакой инфы нет — отец в другом городе. Ставились ли 2401 на уаз и можно ли поменять его на 402? Встанет ли волговский радиатор (2410/31029) на уаз? Извиняюсь если покажется вопрос глупым, но с уазами опыта не имею.

Comments 58

У меня стоит 4021 от волги. Единственное может колокол придется менять а может и нет.

уаз это как подводная лодка. можно приварить что нить. или отрезать. у меня был 402 двиг. поменял на 406ой, от волги. есть пару подводных камней…

радиатор волговский не подойдет, он меньше в размерах. Из личного опыта.

Поставьте лучше УМЗ-421 И с коробкой проблем не будет и двигатель более подходящий для УАЗа

Не подходящий, а самый лучший двс для уаза))

Необходимо будет поменять сцепление, колокол и сами лапы на ДВС. Колокол это если мотор на Волге стоял.

так в 24-01 и 24-10 402 двигатель и стоит. хорошо сохранился для 85 г.в.

люк в крышу врежь — не мажорства ради, а чтобы талью мотор вытащить, не снимая кабины.

Как снять 402 двигатель уаз буханка

Содержание

Как установить на УАЗ V8 (двигатель)
Как снять двигатель с буханки видео
Как снять двигатель с УАЗ 452 без специнструментов и крана
Что важно учесть при переборке двигателя УАЗ 3303
Как Снять Двигатель С Уаз Буханка Видео
УАЗ 469 Pzkpfw III › Бортжурнал › замена двигателя на УАЗ 469 )
Двигатель УАЗ 417
Замена и ремонт двигателя УАЗ 31512 УМЗ-421
Сборка нового мотора УАЗ 31512
УАЗ 469 Б ☭Председательский☭ › Бортжурнал › Запись №12. Замена двигателя
Выбор двигателя
Как установить двигатель V8 на УАЗ?
Что учесть при замене вентилятора печки УАЗ Буханка
Куда ставится
Как часто нужно менять?
Как Снять Двигатель С Уаз Буханка Видео
Как снять двигатель с буханки видео
Как снять двигатель с УАЗ 452 без специнструментов и крана
Как Снять Двигатель С Уаз Буханка Видео
Двигатель УАЗ 417
Технические характеристики двигателя ЗМЗ-409
Замена и ремонт двигателя УАЗ 31512 УМЗ-421
Сборка нового мотора УАЗ 31512
Выбор двигателя
Двигатель 409 УАЗ Буханка – конструкция и характерные неисправности
Что учесть при замене вентилятора печки УАЗ Буханка
Куда ставится
Как установить на УАЗ V8 (двигатель)
Как часто нужно менять?
Распространенные неисправности и проблемы
Стук из блока поршней
Высокий расход масла
Мотор не заводится
Перегрев двигателя
Низкое давление в масляной магистрали
Падение мощности мотора
Двигатель внезапно глохнет или работает нестабильно
Стук коленвальных подшипников
Вибрация мотора
Видео

Как установить на УАЗ V8 (двигатель)

Как снять двигатель с буханки видео

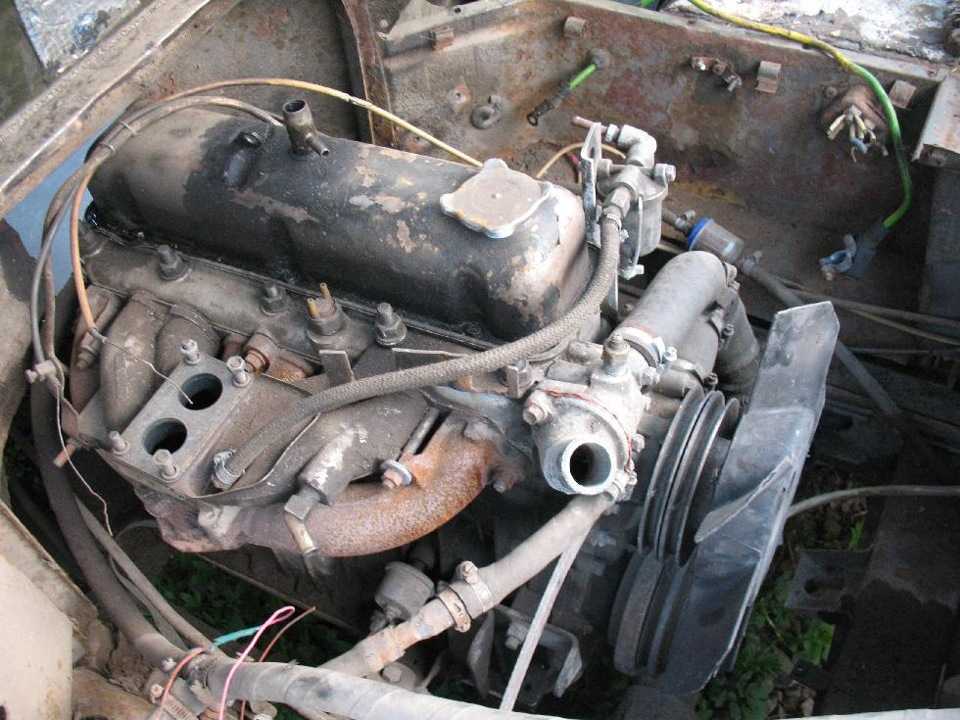

Итак, чтобы снять двигатель с УАЗ 452, кстати, как выяснилось, коробку снимать не обязательно, пусть себе болтается на месте. Потом вокруг автомобиля строится вот такая конструкция, но это не обязательно могут быть трубы, могут быть доски, их можно крестом поставить. Тут у нас небольшой блок, крючок, головка естественно снята.
Работаем мы, конечно же, вдвоем. Понемногу тянем его вверх, подставляем под двигатель доску, потом железную пластину, и понемногу вытягиваем через пассажирское место. Вверху все смазывается, чтобы скользило. После двигатель вынимаем, куда-нибудь грузим, везем на место ремонта, и так все это выглядит. Все приварено, усилено на всякий случай.

Уаз «Головастик» и «буханка» однообразная компановка двигла. Так что поделюсь опытом как за час и пятнадцать минут в троём в чистом поле вынуть движок с помощью трубы (3.5 метра). Окручиваем, отвинчиваем, отсоединяем всё что держит, укрепляет, соединяет движок с УАЗкой. Коробку КПП и раздатку оставляем на месте, не трогаем только отвинчиваем от двигла и вытаскиваем радиатор. Потом снимаем карбюратор и клапанную крышку через салон поперёк просовываем трубу и за коромысла по середине лучше цепью плотничком цепляем движок. И начинаем вытаскивать через салон. Двое за концы трубы приподымают, а 3-ий поначалу снизу монтажкой за КПП сдёргивает вперёд движок и после помогает в салоне кантовать на пассажирскую сторону. Потом движок ложим на место где должен посиживать пассажир перехватываем трубу по удобнее…КУРИМ. и вытаскиваем движок наружу.Ставим в оборотной последовательности. Если взятся в троём за всё сходу откручивать, отвинчивать, отсоеденять, то на все дела уходит ровно один час и пятнадцать минут (с одним перекуром)…Это наш рекорд! У кого резвее выходит поделитесь опытом

я через низ вытаскиваю всегда в 1-го) www.drive2.ru/l/5872270/

Я на всех ДВС оборотную маслосгонку точил, но это не навечно помогает.

но всё же хоть что то…да и где это видано чтоб российская машина и без течки!сосед купил пол года вспять ВАЗ КАЛИНА так там уже после 2-ух тыщ км движок «засопливился»…как будь то он уже 100 тыщ прошёл.

коленвал с сальником заместо набивки это отлично…сальник ставь ввезенный нашим веры нет…и ещё можешь заместо заводской маслосгонной насечки на токарном станке порезать оборотную резьбу. тогда масло точно не побежит.

Я здесь прикупил ДВС сотку свежайшую, итак вот там коленвал на сальнике, думаю откапиталить ДВС и вставить в Головаста. Может тогда закончит гнать в коренной и можно будет залить солидного масла, хотя и на данный момент ниже Лукойла не опускаюсь.

Как снять двигатель с УАЗ 452 без специнструментов и крана

в электрике я тоже разбираюсь не айс… задний мост перебирать и регулировать принудила нужда не было неплохого спеца, потому взял книжку по УАЗику и сам начал узнавать всё сущность этого железа…первый мост перебирал неделю…половинил раз наверняка 20 пока получилось…проходил тот мост четыре года…бегал бы он и далее но лень было в очередной раз снять кардан и убрать осевой свободный ход хвостовика.работы на полчаса, а в конечном итоге мост накрылся…пришлось позже весь перебирать. КПП тоже 1-ый раз по книжке собирал вышло с первого раза…движок перебрать нет проблем…ещё в армии обучили позже на гражданке три года в моторном цехе слесарил.научился перебирать все российские движки в том числе и дизеля…а то что масло бежит с коренного у УАЗа это от рождения…выше уровня масло залил либо сопун закосовался течёт…на трассе либо в грязищи газ в пол давил…опять течёт…или когда маслосгонные насечки на валу уже стёрлись бежит.

Ну если серьезно, то с автомашинами УАЗ связана вся моя жизнь, начиная от ГАЗ-69 в каком мою маму везли в роддом меня рождать и кончая нынешним деньком. 1-ая машина на которой я поехал за рулем, была ГАЗ-69а. 1-ая моя служебная машина УАЗ-31512. Ее я перекидвал на другую раму и чинил, ремонтировал… Ранее УАЗа-3303 был очередной, его я собрал с рамы. Позже продал, но длительно без УАЗки не мог и купил этот экземпляр.Профи себя не считаю, потому что слаб в регулировках мостов, КПП и электрическом оборудовании. Ранее ДВС капиталил сам, на данный момент разбалывался либо некогда стало, езжу как есть, хотя мотор бодренький, одна неувязка масло бежит а коренной.

УАЗ 452 «буханка» — достаточно надежный русский вэдовый джип. Способ. Как снять крыльчатку с насоса станции. Want music and videos with zero ads? Get YouTube Red. Как снять двигатель с УАЗ 452 без с автомобиля уаз буханка. fassen.net-Видео. Главные поломки этого автомобиля связаны с протечками смазывающих жидкостей из мотора, коробки переключения передач (КПП), фронтального и заднего мостов, шарниров равных угловых скоростей (ШРУС) и ступиц. Основная причина образования схожих протечек в том, что материал, из которого выполняются уникальные сальники и прокладки вышеуказанных агрегатов, отчасти разъедается под воздействием современных смазывающих жидкостей. Из-за плохой смазки движущиеся металлические части сильно изнашиваются и их приходится периодически заменять. Нужно хотя бы раз в год проводить профилактический ремонт УАЗ 452, поменять протекающие сальники и прокладки, также регулировать сцепление.

Неувязка состоит в том, что отыскать заводское управление по ремонту этих джипов достаточно трудно. Потому мы хотим предложить вашему вниманию аннотацию, которая дозволит для вас без помощи других отремонтировать авто.

Что важно учесть при переборке двигателя УАЗ 3303

Перед тем как приступать к разбору своими руками, мотор следует старательно почистить от мазута и шлака. Для демонтажа понадобятся специальные наборы инструментов, такие как 2216-Б и 2216-М.

Все исправные детали нужно чистить и ставить на место либо помечать маркерами или стикерами, чтобы в дальнейшем избежать путаницы. При любой поломке или неисправности шатуны и крышки с них не следует разъединять. Меняя картер, нужно измерить угол соединения оси коленвала с задним торцом картера. Далее следует снять сцепление и определить стойку индикатора на кромке коленчатого вала. Радиус колебания края картера и прорези должен составлять приблизительно 0,1 мм.

После очистки все детали мотора нужно обезжирить. Нагар можно аккуратно счистить ножом или другим твердым предметом. Есть и другой, более легкий и безопасный способ. Для чистки деталей из алюминия требуется приготовить вот такой раствор:

Для чистки деталей из стали подойдет этот раствор:

Когда детали очистятся, их нужно прополоскать в чистой воде и высушить. При сборке двигателя УАЗ 3303 следует выполнять определенные правила:

Как Снять Двигатель С Уаз Буханка Видео

Занимаюсь собственным ремонтом автомобилей УАЗ «Батон»

УАЗ 452 «Батон». достаточно надежный русский кроссовер. Основные поломки этого автомобиля связаны с утечкой смазочных масел из двигателя, коробок передач (коробок передач), передних, не задних мостов, соединений с постоянной скоростью (шарнирные соединения) ступиц. Основная причина образования таких утечек в таком поперечном сечении заключается в том, что материал, из которого уникальные прокладки не установлены над прокладками, частично корродирует современными смазочными материалами. Из-за плохой смазки движущиеся металлические детали изнашиваются и требуют периодической замены. Необходимо проводить профилактическое обслуживание УАЗ 452 не реже одного раза в год, заменять герметичные уплотнения и прокладки, а также регулировать сцепления.

Проблема в том, что найти заводское руководство по ремонту этих внедорожников довольно сложно. Поэтому мы предлагаем вам инструкции, которые позволят вам отремонтировать автомобиль самостоятельно.

УАЗ 469 Pzkpfw III › Бортжурнал › замена двигателя на УАЗ 469 )

Возникло неожиданное желание поменять движок.

Хочу поставить ЗМЗ 402, я так понимаю он впринципе подходит без доработок.

А если 406 ЗМЗ поставить, много переделок?

И вообще есть ли смысл менять двигатель. резины за облачно широкой я ставить не хочу меня устроит и я-192 )

Сейчас еще новые законы по поводу замены двигателя, нужно будет после замены переделывать документы?

да и скорость больше 60 я не развиваю, так как она мне просто не нужна.

Двигатель УАЗ 417

Двигатель ульяновского завода модели 417 выпускается в различных модификациях, имеет алюминиевые блок и головку блока цилиндров, 4 цилиндра в один ряд, по 2 клапана на цилиндр. «417-ые» моторы имеют карбюраторную топливную систему:

Технические характеристики УМЗ-417 следующие:

У ДВС УМЗ-417, кроме 4178, также существуют и другие модификации:

Замена и ремонт двигателя УАЗ 31512 УМЗ-421

Сборка нового мотора УАЗ 31512

У нас появился абсолютно новый двигатель — УМЗ-421, в сборе, негильзованный.

Ну вот и началась сборка нашего нового двигателя.

Так же в поддоне и на маслоприемнике какая-то странная стружка.

Просто чудом в цилиндрах нет задиров, повезло. Коленвал и распред новые, в идеале. Теперь необходимо приобрести комплект поршневой группы и вкладышей. Ну и еще одна неприятность. На поршнях нет маркировки, и теперь придется покупать микрометр или штангенциркуль чтобы измерить их, так как, возможно, блок был расточен.

Поршневая группа была полностью разбита из-за не правильной установки поршневых колец.

УАЗ 469 Б ☭Председательский☭ › Бортжурнал › Запись №12. Замена двигателя

Приветствую вас, уважаемые подписчики и гости страницы!

Начиная повествование, напоминаю вам известную истину, что за исправностью всех агрегатов автомашины необходимо своевременно следить. Нередко одна неисправность приводить к выходу из строя иных, иногда и более ценных агрегатов. Так случилось в моём случае с «Председательским». Некачественный ремонт МКПП, произведенный в январе, в итоге привёл к выходу из строя двигателя.

После переборки и устранения клина КПП, периодически не включалась 4-ая передача. Но мне всё было не до обращения «по гарантии» в местный колхозный сервис. И вот три недели назад, во время совершения своего рода грузового рейса, 4-ая передача окончательно отказалась включаться. Пришлось двигаться по трассе, создавая помехи потоку, на 3-ей передаче. Корю себя, виноват, очевидно, перекрутил двигатель на 3-ей передаче в какой-то момент, и он застучал. …очень громко. Позже стало известно, что провернуло шатунные вкладыши.

Мониторинг местных поселковых «мастерских» показал, что желающих заниматься капиталкой двигателя 24Д нет. Однако, добрый знакомый местный УАЗовод и механик — Игорь подсказал, что неподалёку пилят в лом ГАЗ-3110 с исправным до последнего момента двигателем ЗМЗ-402. Этот двигатель мне достался за 5.000 RUR и был вместе с УАЗиком доставлен к механику — Игорю. Прикупив всё необходимое, оставил машину на несколько дней в руках мастера.

Признаюсь, имелось некоторое волнение относительно результата, поскольку донорский двигатель был жутко грязным и никто не был свидетелем его работоспособности. Но, имея прошлогодний опыт замены двигателя ЗиЛ-130 на «Фестивальном» ЛАЗе, процедура с ЗМЗ-402 уже не пугала.

Двигатель был тщательно отмыт пятью литрами бензина и заблестел новизной. Навесное оборудование было заимствовано от моего прежнего мотора 24Д. Дополнительно пришлось купить помпу за 1600 RUR, так как на 402-м она, как позже выяснилось, потекла при пуске. Был залит красный антифриз Nord и полусинтетика Mobil Ultra 10w40.

Выбор двигателя

Отечественным вариантом дизельного движка, разработанного специально для автомобиля УАЗ-452, является 4-цилиндровый агрегат ЗМЗ-514 объемом 2,2 литра с турбиной.

Он имеет мощность 92 л. с. / 4000 оборотов в минуту. Несмотря на широкий диапазон рабочих температур, этот мотор не отличается особой надежностью. Ремонтировать его не очень просто, поскольку стоимость запасных частей довольно высокая.

Можно выделить следующий список подходящих для УАЗ-452 силовых агрегатов, работающих на солярке:

Единственной их проблемой является расположение масляного фильтра в нижней точке. Из-за этого требуется устанавливать снизу дополнительную защиту.

Как установить двигатель V8 на УАЗ?

Большинство владельцев УАЗов сразу после приобретения начинают дорабатывать свой автомобиль. Чаще всего они ограничиваются лишь устранением некачественной сборки, но подкапотное пространство не трогают. А ведь слабый двигатель – основная проблема Ульяновского автомобильного завода. Особенно это заметно на моделях с дизельным мотором.

После развала СССР в нашу страну начали привозить подержанные автомобили иностранного производства. Многие из них были оборудованы мотором V8. Некоторые гаражные мастера решались внедрить данный двигатель в обычный УАЗ. В то время еще не было «Патриота», поэтому все опыты производились с обычными УАЗами. Как правило, такие эксперименты завершались провалом, но были и случаи, когда все же удавалось воплотить в жизнь задуманное. Также нередки были случаи, когда в УАЗы помещали мотор от автобусов.

Что учесть при замене вентилятора печки УАЗ Буханка

Корпус вентилятора в семействе грузопассажирских внедорожников предназначена для направления потока внешнего воздуха на радиатор отопителя и дальше в салон через систему воздуховодов и дефлекторы. Штатная крыльчатка оказывается неэффективной из-за наличия довольно больших зазоров (порядка 1.5 миллиметров и более) между лопастями вентилятора и стенками корпуса. Особенности родных крыльчаток таковы, что уменьшить этот зазор практически невозможно. Дело в том, что вентилятор с той стороны, где расположен электромоторчик, имеет поясок, который предназначен для скрепления лопастей, но не по передней их кромке, как у большинства печных вентиляторов, а по наружной. Из-за этого модификация зазора становится невозможной. При этом сами лопасти изготовлены так, будто им было неизвестно об аэродинамической трубе: с большой кривизной и наличием осевого/радиального биения, которое проявляется уже после непродолжительной эксплуатации автомобиля. Более того, сам мотор настолько тяжёл, что для его крепления используются специальные ножки.

Кроме вышеперечисленных, при осуществлении модификации вентилятора печки УАЗ Буханка необходимо учитывать следующие важные нюансы:

Всем этим условиям удовлетворяет штатный отопитель ВАЗ-2108, но здесь имеется и существенный негативный момент – по своим габаритам вазовская печка вряд ли станет в достаточно дефицитном подторпедном пространстве Буханки. Подобная схема используется и в Вольво-244, включая режим смешивания горячего/холодного воздуха, но такой агрегат стоит гораздо дороже, да и достать его будет чрезвычайно сложно.

Если климатический аспект вас тревожит в гораздо меньшей степени, чем запотевание и обмерзание стёкол, то здесь причина может крыться в отсутствии вытяжной вентиляции (если не считать таковой многочисленные щели). Такая же проблема имеется и на вазовской четвёрке, а в Оке она расположена в таком месте, что становится абсолютно неэффективной.

Обычно место выхода воздуха наружу обустраивают в задней верхней части салона, поскольку это самая благоприятная зона с максимальным разрежением. Такой участок легко определить на любом автомобиле: в этом месте количество брызг, попавших на кузов, будет минимальным. Если говорить об ульяновском внедорожнике, то это область в районе задней стойки на её боковой части. Но при обустройстве вытяжной вентиляции следует снабдить её обратным клапаном в виде шторки. Она должна открываться при возникновении естественной тяги внутри салона, но закрываться, если ситуация поменяется на противоположную (например, при сильных порывах бокового ветра). Такая мера предосторожности предотвратит проникновение в салон собственных выхлопных газов.

Напоследок следует предупредить, что устанавливать слишком мощный моторчик печки также не стоит. Если через печной радиатор будет проходить слишком большой объём воздуха на большой скорости, он просто не будет успевать прогреваться, и вместо улучшения теплоотдачи вы получите прежний, если не худший показатель.

Куда ставится

ЗМЗ-409 ставится на машины производителя УАЗ:

УАЗ Буханка инжектор, 409 двигатель, система охлаждения закрыто-жидкостная – часто встречается на дорогах РФ и СНГ, поскольку это дешевый и неприхотливый авто. Получила «УАЗ Буханка инжектор» 409 двигатель более полутора десятков лет назад, и за годы эксплуатации модель доказала свою жизнеспособность.

Читать дальше: Третий стоп сигнал обязателен

До 2005 ЗМЗ 409 ставился также на ГАЗовские автомобили Газель в модификациях:

В 2005 договор Заволжского моторного завода и концерна ГАЗ истек и заново не заключался, но завод вступил в холдинг Соллерс.

Как часто нужно менять?

Замена воздушного фильтра на автомобиле УАЗ 409 «буханка» производится преимущественно при достижении транспортным средством 10 — 15 тысяч километров пробега. Ориентирование именно на этот показатель не случайно, поскольку при интенсивном использовании автомобиля УАЗ 409 «буханка» замена фильтрующей воздух детали может потребоваться гораздо раньше. Кроме того, следует иметь в виду, что при частой езде на транспортном средстве в сельской местности воздухоочиститель будет быстрее загрязняться из-за переизбытка пыли, грязи на дорогах.

Если по какой-либо причине вы не уверены в том, когда требуется менять воздушный фильтр на автомобиле УАЗ 409 «буханка», следует ознакомиться с признаками необходимости замены воздухоочистителя:

Следует знать, что перечисленные ранее признаки в большинстве случаев свидетельствуют о необходимости проведения замены воздушного фильтра на УАЗ 409 «буханка». Но в тоже время эти факторы могут свидетельствовать о наличии других дефектов в работе автомобиля, поэтому при появлении хотя бы одного из представленных в списке признаков необходимо проверить состояние воздушного фильтра.

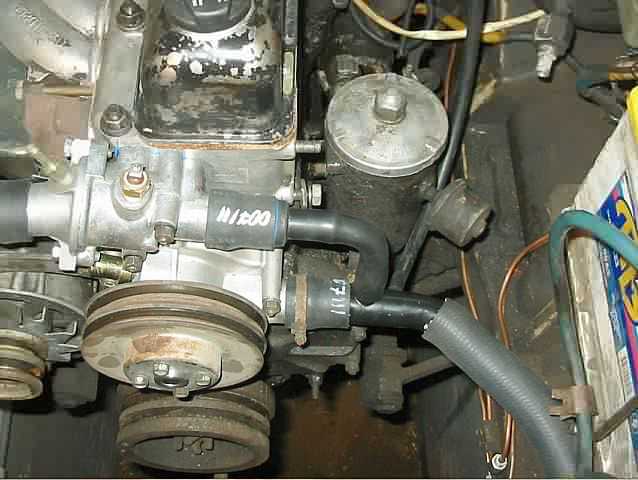

Перед тем как снять помпу с УАЗ-а, приготавливаем инструмент и машину. Вам понадобится инструмент:

Перед началом работ по замене ставим УАЗ на ручник и сливаем охлаждающую жидкость.

При необходимости снять полностью ВН:

Как видите, снять помпу на старых моделях уазиков не составляет труда и вполне можно ремонтировать самостоятельно. На «буханке» ещё нужно снять дополнительный шланг на печку салона. Инжекторные модели несколько сложнее в ремонте.

Источник

Как Снять Двигатель С Уаз Буханка Видео

Оценка автовладельца по имени Елисей : Самый большой в своем классе клиренс. экономичный. Летом расход Аи-95 показывал 8.4-8.6 литров, в холода- 9.0литров. Живем в пригороде, без пробок.

Категория: Ремонтировать автомобиль

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3160, ширина — 1100, высота — 1480 мм. Колесная база составляет 2267 мм. Дорожный просвет 113 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 71 мм, ход поршня – 77 мм. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Выложил админ: по просьбе Садика

Дата выхода: 06. 09. 2021 года

Смех в теме: Жена попросила наглядно объяснить, что значит действия ЦБ правильные, но запоздалые: “Ну это ты как бы в дерево уже врезалась, но руль потом все-таки повернула!”

Легендарный ульяновский завод

Ульяновский автомобильный завод выпустил немало транспортных средств, которые навсегда вошли в историю отечественного автомобилестроения. «Буханки», патриоты, «бобики» — большинство машин предназначены для служб газовой, скорой медицинской помощи, полиции, ОМОН и др. УАЗ Патриот сейчас популярен как полноприводный внедорожник, способный преодолеть любые преграды. Завод выпустил из-под своего крыла немало микроавтобусов, небольших грузовиков и легковых машин с полным приводом.

Моторы этих автомобилей отличаются мощностью, силой и надежностью. Главной причиной их поломки обычно служит большой возраст уазиков. В самых распространенных моделях УАЗ 3303 установлен мотор 417. Для того чтобы провести ремонт двигателя УАЗ 417 своими руками или его переборку, не следует дожидаться полного износа всех деталей. Первыми признаками скорой поломки могут быть следующие:

У каждой машины УАЗ свой движок. Для двигателя УАЗ 469 сначала была создана модификация УМЗ-451МИ, позже усовершенствованная до двигателя УМЗ 417.

УАЗ 3303 — автомобиль повышенной проходимости. Во время преодоления различного рода препятствий больше всего перегружается двигатель. Приобрести запчасти на эту машину легко, причем как новые, так и б/у.

Поршни и гильзы разрушаются из-за частого перегрева двигателя при езде по бездорожью. Многие обладатели УАЗ 3303 меняют весь мотор, а не подвергают его ремонту. Если автовладелец берется за ремонт двигателя своими руками, он должен понимать, что для этого требуется некоторый опыт.

Как снять двигатель с буханки видео

я через низ вытаскиваю всегда в 1-го) www. drive2.ru/l/5872270/

Я на всех ДВС оборотную маслосгонку точил, но это не навечно помогает.

коленвал с сальником заместо набивки это отлично…сальник ставь ввезенный нашим веры нет…и ещё можешь заместо заводской маслосгонной насечки на токарном станке порезать оборотную резьбу.тогда масло точно не побежит.

Как снять двигатель с УАЗ 452 без специнструментов и крана

в электрике я тоже разбираюсь не айс… задний мост перебирать и регулировать принудила нужда не было неплохого спеца, потому взял книжку по УАЗику и сам начал узнавать всё сущность этого железа…первый мост перебирал неделю…половинил раз наверняка 20 пока получилось…проходил тот мост четыре года…бегал бы он и далее но лень было в очередной раз снять кардан и убрать осевой свободный ход хвостовика. работы на полчаса, а в конечном итоге мост накрылся…пришлось позже весь перебирать. КПП тоже 1-ый раз по книжке собирал вышло с первого раза…движок перебрать нет проблем…ещё в армии обучили позже на гражданке три года в моторном цехе слесарил.научился перебирать все российские движки в том числе и дизеля…а то что масло бежит с коренного у УАЗа это от рождения…выше уровня масло залил либо сопун закосовался течёт…на трассе либо в грязищи газ в пол давил…опять течёт…или когда маслосгонные насечки на валу уже стёрлись бежит.

Как Снять Двигатель С Уаз Буханка Видео

Занимаюсь собственным ремонтом автомобилей УАЗ «Батон»

Двигатель УАЗ 417

Технические характеристики УМЗ-417 следующие:

У ДВС УМЗ-417, кроме 4178, также существуют и другие модификации:

Технические характеристики двигателя ЗМЗ-409

Двигатель ЗМЗ-409, являющийся усовершенствованным вариантом модели 406, начали выпускать в 1996 г. От предшественника без изменений остался только блок цилиндров, остальные элементы были модифицированы.

В состав двигателя входит инжекторный мотор, снабженный четырехрядными цилиндрами, микропроцессорным блоком управления и 16 клапанами. Охладительная система — закрытая жидкостная, с принудительной подачей.

Двигатель смазывается путем автоматического впрыскивания моторного масла. ЗМЗ-409 имеет такие технические характеристики:

Замена и ремонт двигателя УАЗ 31512 УМЗ-421

Сборка нового мотора УАЗ 31512

У нас появился абсолютно новый двигатель — УМЗ-421, в сборе, негильзованный.

Ну вот и началась сборка нашего нового двигателя.

Так же в поддоне и на маслоприемнике какая-то странная стружка.

Поршневая группа была полностью разбита из-за не правильной установки поршневых колец.

Выбор двигателя

Можно выделить следующий список подходящих для УАЗ-452 силовых агрегатов, работающих на солярке:

Единственной их проблемой является расположение масляного фильтра в нижней точке. Из-за этого требуется устанавливать снизу дополнительную защиту.

Двигатель 409 УАЗ Буханка – конструкция и характерные неисправности

Мотор – сердце автомобиля, а потому именно он должен быть в центре внимания любого автовладельца. Автобус от Ульяновского автозавода оснащается разными силовыми агрегатами, а одним из наиболее популярных является двигатель 409 УАЗ Буханка.

Следовательно, нужно всесторонне его рассмотреть – конструктивные особенности, распространенные неисправности и пр.

Что учесть при замене вентилятора печки УАЗ Буханка

Куда ставится

ЗМЗ-409 ставится на машины производителя УАЗ:

Читать дальше: Третий стоп сигнал обязателен

До 2005 ЗМЗ 409 ставился также на ГАЗовские автомобили Газель в модификациях:

Как установить на УАЗ V8 (двигатель)

УАЗ «Патриот», как и иные УАЗы, требует дополнительной «обработки напильником» сразу же после приобретения. Правда, большое количество новых автовладельцев постсоветского автомобиля ограничиваются простой протяжкой всех элементов и ликвидацией множественных «косяков», имеющихся в заводской сборке. Но самая важная проблема этой машины – нехватка мощнейшего дизеля в линейке моторов. А на что его сменить? Турбированный дизель Cummins в этом случае считается отличным вариантом.

Как только рухнул железный занавес, и в нашу страну стали поступать поддержанные иностранные автомобили, в РФ появились самоучки, которые хотели установить импортный двигатель на, в общем, внедорожники, а точнее – на УАЗ V8. «Патриотизмом» в то время даже еще и не пахло, так как жертвами многих, иногда глупых, попыток были различные УАЗы.

Их моторные отсеки занимали различные движки, притом не только иностранные, но и от советских грузовых машин и, конечно, автобусов – УАЗ с ПАЗовским двигателем либо движком от ГАЗа 66-й модели — это было естественно.

Как часто нужно менять?

Перед тем как снять помпу с УАЗ-а, приготавливаем инструмент и машину. Вам понадобится инструмент:

Перед началом работ по замене ставим УАЗ на ручник и сливаем охлаждающую жидкость.

При необходимости снять полностью ВН:

Распространенные неисправности и проблемы

Ресурс двигателя ЗМЗ-409 достаточно большой. Первые неисправности начинают возникать после 300 тыс. км пробега. При эксплуатации в экстремальных условиях проблемы появляются раньше. Ремонт мотора не вызывает затруднений, поскольку детали находятся в свободной продаже.

Стук из блока поршней

Посторонние звуки возникают при соприкосновении поршней и стенок цилиндров. Стук усиливается при повышении нагрузок на малых оборотах. Его возникновению способствуют такие причины:

Высокий расход масла

Увеличению расхода смазочного материала способствует подтекание масла через уплотнители мотора, засорение картера, поломка поршней, колпаков или колец. Изношенные детали подлежат замене.

Мотор не заводится

Отказ двигателя происходит из-за падения давления топлива в рампе или выхода из строя системы зажигания. В этом случае проверяют бензобак и топливные каналы. При необходимости их продувают, а неисправный бензиновый насос заменяют. Давление может упасть из-за засорения топливного фильтра, который также следует заменить. Реже выходят из строя регулятор давления, свечи, бронепроводы. Все эти детали подлежат ремонту или замене. После этого правильно выставляют уровень опережения зажигания.

Перегрев двигателя

Такая неисправность свидетельствует о выходе из строя охлаждающей системы. Нужно замерить количество жидкости и проверить состояние системы охлаждения автомобиля.

Низкое давление в масляной магистрали

Причинами неисправности могут являться:

Падение мощности мотора

Главными причинами снижения мощности ДВС являются такие неисправности:

Двигатель внезапно глохнет или работает нестабильно

Двигатель самопроизвольно отключается из-за снижения топливного давления, неисправности контроллера холостого хода, разгерметизации впускной системы.

Стук коленвальных подшипников

Посторонний звук возникает при резком нажатии педали газа на холостом ходу. При увеличении оборотов стук усиливается. Это может происходить из-за следующих неисправностей:

Вибрация мотора

К причинам возникновения вибрации относятся следующие неисправности:

Источник

Видео

Как снять гильзы с 402, 417 двигателя Волги? Демонтаж выпрессовка гильз 402 двигателя

ЗМЗ 402 разборка двигателя (24Д) ремонт

Как снять головку блока УАЗ, не снимается головка, заклинила на шпильке.

снимаем головку с 402 двигателя

Уаз буханка. Снимаем двигатель. Ремонт ГБЦ.

УАЗ замена УМЗ 417 мотора на ЗМЗ 402 .

Это Видеоблог!!! Замена прокладки ГБЦ УАЗ.

Как снять двигатель с автомобиля уаз буханка

Меняю набивку. Двигатель не снимаю (4021).

Как снять двигатель с УАЗ 452 без специнструментов и крана

надежное сердце лучшего внедорожника

Характеристики двигателя ЮМЗ-421

Производство	УМЗ
Марка двигателя	ЮМЗ-421
Годы выпуска	1993-сейчас
Материал блока	алюминий
Система снабжения	карбюратор/инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	100
Степень сжатия	8. 2 7* 8,8**
Объем двигателя, куб.см	2890
Мощность двигателя, л.с./об/мин	98-125/4000
Крутящий момент, Нм/об/мин	220/2500
Топливо	92 76*
Экологические нормы	Евро 4
Масса двигателя, кг	170
Расход топлива, л/100 км — город — трасса — смешанный.	— 10,0 11,0
Расход масла, г/1000 км	до 100
Масло моторное	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	5,8
Проведена замена масла, км	10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — по практике	250 250+
тюнинг — потенциал — без потери ресурса	н.д. н.д.
Двигатель установлен	ГАЗ Газель ГАЗ Соболь УАЗ Буханка УАЗ Барс УАЗ Симбир УАЗ 31519 УАЗ Хантер

*-Для двигателей UMZ-4218.10, UMZ-421.10, UMZ-4215.10-10
**-для двигателей UMZ-4216.10, UMZ-42161.10, UMZ-42164.10, UMZ-421647.10, UMZ-42164.10, UMZ-421647.10, 42164.10, UMZ-421647.10, 42164.10, UMZ-421647.10, 42164.10, UMZ-421647.10, 42164.10, 4216.10, 421616.10. ремонт двигателя Хантер/Буханка/Газель ЮМЗ-421

Двигатель ЮМЗ-421 — самое современное поколение двигателя ГАЗ-21, в линейке ЮМЗ. Логичное развитие модели ЮМЗ-417, с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм), последние версии 421 имеют инжекторную систему подачи топлива. Для понимания необходимо уточнить, что двигатели семейства ГАЗ-21 имеют две ветки развития — ЗМЗ и ЮМЗ.

На Заволжском моторном заводе с 21-го создавали ЗМЗ-24, а после этого ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 были разработаны УМЗ-451, УМЗ-414, УМЗ-417 и последняя модификация УМЗ-421. Все эти двигатели не имеют существенных конструктивных отличий между собой.
В отличие от ЗМЗ-402, ЮМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенная прочность блока, диаметр цилиндра 100 мм (92 мм на 402), поршни со смещением пальца 7 мм, вместо теперь применяется устаревшая упаковка, доставшаяся всем владельцам моторов ЗМЗ, резиновые манжеты и другие мелкие детали. Глобальных конструктивных изменений нет, все тот же мотор образца 1956 года, слегка доведенный до ума.
Мотор не имеет гидрокомпенсаторов и каждые 10.000 км нужно регулировать зазоры клапанов, в этом плане мотор ничем не отличается от 402 двигателя.

Модификации двигателя УМЗ 421

1. УМЗ 4218.10 — двигатель ГД, СЖ 7 на 76 бензин. Мощность 98 л.с. Соответствие экологическим требованиям Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная охлаждающая жидкость до 8,2 для 92 бензина. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Выхлопная система была изменена. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Выхлопная система была изменена. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро 3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовиках.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, увеличен ОЖ до 8,8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, бензин. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, бензин. Мощность 123 л.с. Используется на автомобилях Газель.

Неисправности двигателей ЮМЗ 421

Неисправности двигателя УМЗ-421 полностью повторяют проблемы и недостатки двигателя ЗМЗ-402, ибо двигатели, по большому счету, одинаковые. Решена только проблема с набивкой, в остальном все те же вибрации, дергания, та же склонность к перегреву, стуки, постоянная возня с регулировочными клапанами и т.д. Тут долго говорить не о чем — конструкция на 60 лет, мотор тяговитый, это хорошо, но за окном 21 век…

Читать об ошибках .

Тюнинг двигателя Хантер/Буханка/Газель ЮМЗ-421

Турбо ЮМЗ 421.

Компрессор

Учитывая автомобили с 421-м двигателем, атмосферный тюнинг обсуждать здесь нет ни малейшего смысла (представьте Газель на дросселях 🙂), так что речь пойдет о наддуве, но не о 35 гаррете на ковке, а спокойном городском турбо.
Итак, оставляем штатные валы, поршневой стандартный, дорабатываем ГБЦ, каналы, камеры сгорания, шлифуем, покупаем маленький 17-й Гаррет с интеркулером, варим на него коллектор, покупаем Субару 440 сс форсунки, прямоточные выхлоп на 63 трубе, отрегулировать и получить тракторный мотор, с малой мощностью, но с хорошим крутящим моментом.

Инжекторный двигатель УМЗ 4213 производства Ульяновского моторного завода. Этот двигатель стал прямым наследником ЗМЗ 402, только в инжекторной версии. Недостатки и поломки в нем знакомы владельцам классических версий волговских моторов.

Технические условия

Двигатель УМЗ 4213 — автомобильные двигатели, которые устанавливались на автомобили повышенной проходимости и грузовые автомобили УАЗ и ГАЗ. Моторы имеют экологический стандарт применения Евро-4 и мощность 117 л. из.

УМЗ использует сухие гильзы, в отличие от своего старшего брата ЗМЗ 402. Еще одним отличием конструкции является смещение пальцев поршневой группы, а ненадежное сальниковое уплотнение коленчатого вала заменено резиновым сальником. Конструкторы не подумали о необходимости установки гидрокомпенсаторов и владельцам силового агрегата приходится каждые 10 000 км регулировать зазоры клапанов.

Рассмотрим основные технические характеристики, которыми обладают силовые агрегаты ЮМЗ 4213:

Все двигатели комплектовались 5-ступенчатой механической коробкой передач. Сцепление установлено сухое.

Сервис

Как проводится техническое обслуживание двигателя ЮМЗ 421? По заводским данным и техническим картам распишем, как проводится техническое обслуживание 4213. Техническое обслуживание силового агрегата проводится каждые 10 тыс. км пробега при эксплуатации на бензине, а 8-9 тыс. км — при газовой установке:

ТО-0. 1000 км: замена масла и масляного фильтра.
10000 км: замена масла, масляный и воздушный фильтр, свечи зажигания, высоковольтные провода, топливный фильтр тонкой очистки, регулировка клапанного зазора.

20000 км: замена масла, масляного фильтра, топливного фильтра.
30000 км: замена масла, масляный и воздушный фильтр, свечи зажигания, высоковольтные провода, фильтр тонкой очистки топлива.
40 000 км: замена масла, масляного фильтра, топливного фильтра и генератора.
50 000 км и более: замена масла и масляного фильтра. Каждые 20 000 км меняет — регулируются топливный и воздушный фильтры, клапана.

Неисправности и ремонт

Проблемы и недостатки двигателя УМЗ такие же, как и у 402-го двигателя, на базе которого он создан. Конструкторы его хоть немного оптимизировали, а также адаптировали мотор, но некоторые недостатки все же остались. Так, во время работы появляются вибрации, рывки и троение силового агрегата.

По большому счету это связано с недостатками впрыска. На форсунках появляется налет, который удаляется очисткой. Как показывает практика автомобилистов, родные детали следует заменять на более качественные элементы аналогового производства.

Еще одним серьезным недостатком является неисправность системы охлаждения. Так, устаревшая система термостата приводит к постоянному перегреву. Но, все кардинально меняется с установкой кит-кита системы охлаждения. Также недостатком является большой расход топлива, но при таком объеме двигателя — это неудивительно.

Можно обновить систему с помощью прошивки электронного блока управления силовым агрегатом, где можно уменьшить потребление, либо пожертвовать этой функцией и повысить мощностные характеристики.

Для улучшения характеристик двигателя владельцу автомобиля предложили установить турбину. Итак, оставляем стандартные валы, стандартный поршневой вал, дорабатываем ГБЦ, каналы, камеры сгорания, шлифуем, покупаем, маленький 17-й Гаррет с интеркулером, варим на него коллектор, покупаем Субару 440 сс форсунки, прямо- течь выхлоп на трубе 63, регулируем и получаем тракторный мотор, с малой мощностью, но с хорошим моментом.

Выход

Двигатель УМЗ 4213 был спроектирован на классической версии ЗМЗ 402. Мотор получился неплохим, если не учитывать тот нюанс, что все недостатки волжского силового агрегата остались неизбежными. Но в этом случае автолюбителю предлагается вариант модернизации и тюнинга.

Двигатель с индексом УМЗ 421 выпускается на производственных мощностях ОАО «Ульяновский моторный завод» (УМЗ). С 1970 года эта компания занимается производством автомобильных двигателей.

Предпосылки создания

Первой продукцией завода стали четырехцилиндровые карбюраторные двигатели ГАЗ 21 и ЗМЗ 451 (оба с одинаковым объемом цилиндров 2445 куб.см). Производство этих двигателей было перенесено в Ульяновск с Заволжского моторного завода. В процессе производства двигатели претерпели несколько модернизаций, но к 1990-91 годам у них почти не было дальнейших перспектив совершенствования конструкции, повышения мощностных характеристик и одновременного снижения расхода топлива. К тому же необходимость повышения конкурентоспособности серийных автомобилей УАЗ в условиях рыночной экономики привела к необходимости создания двигателей с высоким крутящим моментом и максимальной мощностью.

Описание

К 1996 году была разработана и запущена в серийное производство новая модель двигателя с рабочим объемом 2890 куб.см, отвечавшая новым требованиям. Проект получил название ЮМЗ 421. Фактически ЮМЗ 421 был последней модификацией двигателя ГАЗ 21, пошедшего в серию в 1957 году. Благодаря увеличенному рабочему объему, увеличенным выпускным клапанам (диаметр увеличился на 3 мм — до 39 мм ) и ряд других доработок, удалось увеличить крутящий момент до 22,6 кгс/м и мощность до 125 л.с. (предыдущие модели имели момент не более 17 кгс/м и мощность не более 80-90 л.с.).

В рамках проекта УМЗ 421 было несколько десятков двигателей, отличавшихся друг от друга степенью сжатия, системой питания, навесными агрегатами, типом привода навесных агрегатов и другими узлами. Система смазки всех моторов комбинированная, от шестеренчатого насоса. Для замены требуется около 6 литров масла, рекомендуется полусинтетическое масло с допусками от 5W-30, 10W-40, 5W-40 или 20W-40. Система охлаждения двигателя жидкостная, с принудительной циркуляцией жидкости от насоса.

Новый блок цилиндров

Заметным отличием нового двигателя стал алюминиевый блок цилиндров новой конструкции. УМЗ 421 получил сухие тонкостенные чугунные гильзы, залитые в корпус блока (на всех предшественниках они были мокрыми). Благодаря такому решению конструкторам удалось получить повышенную жесткость и прочность блока, а также увеличить диаметр цилиндра на 8 мм (с 92 мм на старом блоке до 100 мм на новом). Межцилиндровое расстояние не изменилось и составляет 116 мм.

Данное решение позволило не только сохранить взаимозаменяемость деталей двигателей разных поколений, но и значительно снизить стоимость нового оборудования для обработки блоков. Кроме того, габаритные и посадочные размеры двигателя остались без изменений, что позволяет использовать УМЗ 421 на машинах предыдущих годов выпуска.

Поршневая группа и коленчатый вал

За счет повышенной жесткости блока удалось несколько уменьшить неравномерный износ зеркал цилиндров, что увеличило ресурс цилиндропоршневой группы. Масса поршня была уменьшена, чтобы уменьшить силы со стороны поршня. Этого удалось добиться за счет уменьшения расстояния от оси поршневого пальца до днища поршня на 7,5 мм. Чтобы компенсировать это расстояние, длина шатуна увеличена на 7 мм. Поршни отлиты из алюминия с высоким содержанием кремния. Часть камеры сгорания расположена в днище поршня (углубление в виде усеченного конуса).

Коленчатый вал отлит из чугуна. Коренные шейки имеют диаметр 64 мм, шатунные — 58 мм. На задней части вала закреплен маховик, на передней части распределительного вала и ступице шкива закреплена чугунная ведущая шестерня. Для предотвращения осевого люфта вала на переднем коренном подшипнике установлены две шайбы. Вместо устаревшей набивки задняя часть коленчатого вала УМЗ 421 уплотнена самозажимным резиновым сальником. Это решение позволило избавиться от многолетней проблемы, доставшейся в наследство от ЗМЗ, — течи масла через сальник.

ГБЦ

Благодаря сохранению межцилиндрового расстояния удалось унифицировать ГБЦ на двигателях 2445 куб. см. см и 2890 куб.см. Головка блока цилиндров УМЗ 421 изготовлена из алюминиевого сплава и снабжена седлами клапанов из жаропрочного чугуна. Унификация ГБЦ привела к сохранению старой схемы газораспределительного механизма — распределительного вала в блоке цилиндров (в нижней части) и привода клапанов со штоками, толкателями и коромыслами.

Клапаны УМЗ 421 не имеют гидрокомпенсаторов зазора (за исключением некоторых модификаций мотора выпуска после 2010 года) и требуют регулировки через 10-15 тыс. км. В 2010 году изменился распредвал двигателя, профиль которого увеличился по высоте. Это мероприятие помогло улучшить режим работы на холостом ходу и достичь нормы выбросов Евро-3.

Основные модификации

Базовая карбюраторная модель ЮМЗ 421 имела доработанную выхлопную систему. В систему входили выпускной коллектор, глушитель, водосточная труба глушителя и резонатор. Однако такая газоотводная система вызывала трудности с установкой таких двигателей на некоторые серийные автомобили УАЗ, особенно с кузовом типа универсал («буханка»). Эти трудности привели к модификациям с некастомизированной системой выпуска.

В 1998 году ЮМЗ вышел на новый для себя рынок сбыта — поставки двигателей модели ЮМЗ 4215 для малотоннажных грузовиков ОАО «ГАЗ». В то же время повышение требований к токсичности отработавших газов привело к оснащению двигателей УМЗ системами впрыска топлива с управлением подачей топлива и параметрами воспламенения с помощью электронных блоков управления. Первые двигатели с такими системами были отгружены заказчикам в 1999-2000 годах – двигатель с индексом УМЗ 4213 начали устанавливать на автомобили УАЗ-3160.

Для комплектации автомобилей УАЗ поставлялся 98-сильный 4218.10 (со степенью 7,0 для бензина А80) или 103-сильный 4218.10-10 (со степенью 8,2 для бензина А92). Соответственно, моторы могли быть с разными выхлопными системами. Также для нужд УАЗа выпускался 117-сильный 4213.10-40 с системой впрыска топлива. Для автомобилей ГАЗ выпускались двигатели 4213.10-50, 4215.10-10, 4215.10-30 и 123-сильный инжекторный 4216. 10.

Плюсы и минусы двигателя

Новый блок цилиндров не всегда имел качественное литье, что приводило к попаданию масла в систему охлаждения. Иногда такая проблема возникала уже после первых 10 тысяч километров. Тонкостенный блок оказался склонным к деформации при перегреве, что приводит к дорогостоящему ремонту с заменой головки блока. Низкая топливная экономичность карбюраторных версий. Однако этот недостаток отчасти компенсируется переходом на инжекторные системы. Первые годы выпуска были жалобы от владельцев на недостаточную прочность впускного коллектора, однако этот недостаток был устранен.

Несмотря на все проблемы, большая унификация с двигателями предыдущих годов выпуска стала одним из существенных преимуществ семейства ЮМЗ 421. Немалую роль играет и цена и распространенность запчастей. Мотор достаточно прост в ремонте и обслуживании. При должном уходе завод обещает ресурс не менее 250 тыс. км.

УМЗ 421 — более 20 лет в производстве

В настоящее время УМЗ продолжает выпускать двигатели семейства 421. Для продукции завода ГАЗ выпускается газобаллонный вариант двигателя, который может комплектоваться компрессором кондиционера и гидрокомпенсаторами в приводе клапанов. По запросу двигатель оснащается современным поликлиновым ремнем. Двигатели оснащены системой впрыска топлива, электронным зажиганием и развивают от 100 до 125 сил при соблюдении норм Евро-3 или 4. Кроме того, 9В серии осталась 6-сильная карбюраторная версия 4215. Все двигатели рассчитаны на бензин А92 и выше, так как производство низкооктанового А80 прекращено.

В начале девяностых инженеры Ульяновского автозавода занялись разработкой нового мощного шестицилиндрового двигателя, который должен был устанавливаться на весь модельный ряд УАЗ. В результате было принято решение о разработке нового силового агрегата на базе, который к тому времени уже более полувека стоял на конвейере. В результате появился алюминиевый рядный двигатель УМЗ 421, который выпускается до сих пор. В это семейство входят также силовой агрегат УМЗ 4215 и двигатель УМЗ 4218.

Это классический верхнеклапанный двигатель серии 421, который имеет объем 2890 литров и мощность 98 лошадиных сил. Двигатели УМЗ устанавливались на весь модельный ряд Ульяновского автозавода и предлагались покупателям практически безальтернативно.

Силовой агрегат ЮМЗ 4215 зарекомендовал себя достаточно простым в обслуживании и ремонте. Однако недостатков у него было предостаточно, что объяснялось устаревшей конструкцией мотора и посредственным качеством изготовления блока цилиндров.

Технические характеристики

Технические характеристики силового агрегата:

ПАРАМЕТР	ЗНАЧЕНИЕ
Годы выпуска	1993 — настоящее время
Масса двигателя, кг	170
Материал блока	алюминий
Система питания	Карбюратор/форсунка
Тип	рядный
Рабочий объем	2890 литров
Мощность	98 лошадиных сил при 4000 об/мин
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	100
Степень сжатия	8,2
Крутящий момент, Нм/об/мин	220/2500
Экологические нормы	4 евро
Топливо	92
Расход топлива	11,0 л/100 км, смешанный цикл
Масло	5W-30, 5W-40, 10W-30, 10W-40, 15W-40 и 20W-40
Сколько масла в двигателе	5. 8
При замене залить	5 литров
Замена масла, км	10 тысяч
Ресурс двигателя, тыс. км
— по заводу	250
— на практике	250+

Двигатели УМЗ устанавливаются на автомобили ГАЗ, Соболь, УАЗ Буханка, Барс, Симбир, Хантер и УАЗ 31519. облегчить силовой агрегат удалось, но качество литья было таким, что проблемы с маслом, попавшим в охлаждающую жидкость, могли начаться буквально через 10 тысяч километров.

Двигатель ЮМЗ 421 и его разновидности не имеют гидрокомпенсаторов, поэтому каждые 10 тысяч километров необходимо регулировать зазоры клапанов. При выполнении такой регулировки требуется открывать клапанную крышку УМЗ 249, что несколько усложняет сервисные работы.

Отметим, что двигатель оказался не слишком требовательным к качеству масла, поэтому межсервисный интервал можно смело увеличивать до 10-15 тысяч километров.

Модификации

В зависимости от модификации силовой агрегат был рассчитан на работу на низкооктановом бензине или бензине для мотора серии ЮМЗ 4218.

Последние инжекторные модификации двигателя УМЗ 4213 Evotech предполагали использование высокооктанового топлива А-92. Стоит сказать, что этот двигатель критичен к качеству бензина, что приводит к проблемам с топливной системой и необходимости чистки и замены топливного фильтра и топливного насоса.

Мотор ЮМЗ 4215 не был устойчив к перегреву, что приводило к необходимости дорогостоящего ремонта ГБЦ.
Данная разновидность изначально была оснащена силовыми агрегатами карбюраторной системы подачи топлива, и только в последних поколениях двигателей ЮМЗ 4213 и ЮМЗ 4218 были применены форсунки, что позволило улучшить топливную экономичность.
Однако проблема нехватки электроэнергии так и не решена. Силовой агрегат УМЗ 4213 с инжектором и объемом 2,9 литра выдавал 125 лошадиных сил, чего было недостаточно для обеспечения качественной динамики микроавтобусов и большегрузных автомобилей повышенной проходимости.
Двигатель ЮМЗ 4218 агрегатировался с механической коробкой передач, а сами автомобили получили систему полного привода. Модернизированные версии силовых агрегатов этой серии отличались улучшенными техническими характеристиками и, по отзывам владельцев, оказались надежнее двигателя первого поколения.
Силовой агрегат ЮМЗ 4218 имеет тонкие сухие вкладыши, что положительно сказывается на прочности блока, в котором используются цилиндры диаметром 100 миллиметров. Поршни в УМЗ 249 выполнены по технологии штифтового смещения, что обеспечивает долговечность мотора при его эксплуатации в тяжелых условиях.
Надо сказать, что несмотря на попытки инженеров УАЗ усилить конструкцию силового агрегата УМЗ 4218, обеспечить двигателю необходимую температурную стабильность не удалось. Это можно объяснить устаревшей конструкцией силового агрегата, которая, по сути, не менялась с 19 года.56, когда был разработан двигатель 402. На базе этого двигателя используются двигатели семейства 421 и силовые агрегаты серии УМЗ 341.
В целом можно сказать, что сервисное обслуживание не представляет особой сложности, что позволяет производить ремонт двигателя ЮМЗ 4218 в большинстве сервисных мастерских. Самостоятельный ремонт этого двигателя также не представляет особых трудностей.
Применяемая на последних модификациях двигателя УМЗ 4215 система впрыска топлива, по отзывам владельцев, была ненадежной, что приводило к частым проблемам с форсунками, замена которых в силу конструктивных особенностей данного силового агрегата представляла определенную сложность.

Большей популярностью у автовладельцев пользуются простые карбюраторные версии двигателя, отличающиеся надежностью и простотой обслуживания. Отметим, что карбюраторные версии двигателей не так критичны к качеству используемого топлива, что позволяет заправлять автомобиль низкооктановым бензином.

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНА
Появляется детонация и заметна потеря мощности двигателя.	Частой причиной таких проблем является клапанный механизм, который из-за отсутствия гидрокомпенсаторов требует регулировки зазора. Также проблемы с срабатыванием и детонацией могут возникать из-за вышедшей из строя свечи зажигания, не дающей искры.
Двигатель работает неровно, постепенно теряя масло.	Посредственная термостойкость УМЗ 421 стала одной из слабых сторон этого силового агрегата. Эта проблема характерна и для моторов УМЗ 341 серии. Масло может попасть в охлаждающую жидкость через многочисленные микротрещины в головке блока цилиндров.
	Ремонт моторов ЮМЗ 341 и 421 в этом случае имеет высокую стоимость и заключается в замене поврежденной ГБЦ.
	При малом количестве трещин возможна шлифовка головки и использование ремонтных прокладок, однако такой ремонт можно рассматривать только как временный, так как через 10-15 тысяч пробега проблемы с потерей масла появятся снова.
Прогар поршня.	Аналогичные проблемы двигатель УМЗ может иметь при пробегах более 200-300 тысяч километров или при эксплуатации автомобиля в условиях повышенных нагрузок. Ремонт заключается в замене поршней, коленчатого вала и рубашек цилиндров.
Значительное увеличение расхода топлива и потеря тяги.	Причин этому может быть много. Начиная от проблем с зажиганием на УМЗ 421, и связанных с неправильной работой системы подачи топлива. Ремонт возможен только после вскрытия мотора и определения причины поломки.
Появление масляных подтеков на моторах ЮМЗ 421 серии.	Проблема решается заменой прокладки ГБЦ, которая может быстро выйти из строя и дать течь масла.
	Гораздо хуже, если двигатель УМЗ подтекает после перегрева двигателя, что может свидетельствовать о повреждении ГБЦ. В этом случае ремонт заключается в замене треснувшей головки.
Двигатели серии ЮМЗ 421 плохо запускаются и захлебываются в процессе работы.	Ремонт производится после диагностики причины неисправности. Довольно часто достаточно заменить или прочистить воздушный фильтр, что позволяет решить имеющуюся проблему. Также может выйти из строя расходомер воздуха, что требует замены поврежденного элемента.
Появление прогрессирующей вибрации и дрожания двигателя.	Проблема кроется в вышедшей из строя подушке двигателя, что приводит к повышенной вибрации.
	Ремонт представляет определенные трудности, так как необходимо демонтировать двигатель УМЗ из моторного отсека и заменить поврежденную мотораму.

тюнинг

Увеличение мощности силовых агрегатов серии ЮМЗ 421 представляет определенную сложность, так как конструкция мотора устарела, поэтому часто невозможно выполнить тюнинг без потери надежности силового агрегата.

Тюнинг карбюраторных разновидностей данного силового агрегата можно выполнить с помощью заводского инжектора, который устанавливается на модернизированную версию УМЗ 4213 Evotech.

Ремонтные работы с установкой на силовой агрегат ЮМЗ 249 и др. системы впрыска не представляют сложности. Установка инжектора позволяет получить около 30 дополнительных лошадиных сил.

Нужно только помнить, что используемые форсунки-форсунки не долговечны и могут выйти из строя буквально через 30-50 тысяч километров.
Имейте в виду, что данную работу должен выполнять исключительно опытный специалист, знающий особенности эксплуатации силовых агрегатов данной серии.

Использование механически обработанного маховика может добавить около 5-8 лошадиных сил. Вы уже можете найти в продаже готовые варианты таких перфорированных маховиков, которые уменьшают инерцию вращения и при этом не приводят к разбалансировке двигателя.
Мотор может получить дополнительные 10-15 лошадиных сил за счет установки модифицированной выхлопной системы и воздушного фильтра с нулевым сопротивлением.

Необходимо только помнить, что при использовании таких модифицированных выхлопных систем возможно ухудшение экологических показателей двигателя, и в частности увеличение содержания СО в выхлопе. Это, в свою очередь, приводит к определенным проблемам при прохождении ГТО.

Установка турбокомпрессора как вариант экстремального тюнинга с двигателями 421 серии не получила должного распространения, так как такое увеличение мощности характеризуется повышенной трудоемкостью, и при этом значительно сокращается ресурс двигателя. Поэтому мы бы не рекомендовали вам использовать турбонаддув и механические компрессоры, так как даже профессиональный специалист не возьмется гарантировать работоспособность двигателя в случае такого тюнинга.

Параметры контроля, а точнее их сравнение с параметрами работы двигателя УМЗ-4213 на холостом ходу, позволит диагностировать возможную неисправность, если система управления электронным блоком не выявляет неисправности системы управления двигателем, а сам двигатель работает неудовлетворительно или без видимых причин увеличивается расход топлива.

Для определения возможных неисправностей системы управления инжекторным двигателем УМЗ-4213, устанавливаемым на автомобили УАЗ, необходимо сравнить параметры его управления с работающими в режиме . Рабочие параметры можно считать с помощью диагностики или бортовой, если она имеет такие функции.

Двигатель необходимо прогреть до температуры охлаждающей жидкости 75-95 градусов. Типовые параметры контроля одинаковы для двигателей УМЗ-4213 Евро-0 без систем антитоксичности и двигателей УМЗ-4213 Евро-2, оснащенных такими системами.

Возможные неисправности систем двигателя УМЗ-4213 и электрооборудования в случае выхода контрольных параметров за пределы нормативного диапазона.

Напряжение бортовой сети UACC: 13,0 -14,6 Вольт.

Если напряжение низкое, то проблемы в цепи заряда аккумулятора. Если напряжение высокое, то он неисправен.

Температура охлаждающей жидкости СВАТ: 75-95 град.

Если температура низкая более пяти минут работы на холостом ходу, то неисправен термостат или датчик температуры охлаждающей жидкости. Если температура повышена, необходимо проверить работу системы охлаждения двигателя, а также датчика температуры охлаждающей жидкости.

Открытие дроссельной заслонки THR: 0-1%.

Если процент открытия дроссельной заслонки слишком велик, то отрегулировать его до полного закрытия или устранить подклинивание привода, проверить и при необходимости заменить положения дроссельной заслонки.

Частота вращения двигателя: 700-750 об/мин.

Если частота низкая, то низкий уровень СО на холостых, норма для регулировки 0,8+-0,1%, возможно на впуске, низкое давление топлива в рампе, неисправен регулятор холостого хода, расход воздуха через нормально закрытое дроссельное устройство занижено — норма 5-6 кг/ч, неисправен кислородный датчик.

При повышенной частоте двигатель не прогрет до рабочей температуры, неисправен датчик температуры охлаждающей жидкости, нет полного закрытия дроссельной заслонки, повышенное давление топлива в рампе, закоксован сектор регулятора холостого хода.

Длительность импульса впрыска топлива INJ: 4,6-5,4 мс.

Если импульс впрыска слишком низкий, датчик массового расхода воздуха неисправен или повышен расход топлива. Если импульс впрыска слишком высокий — утечка всасываемого воздуха, низкое давление топлива, низкое качество топлива, неисправность датчика массового расхода воздуха, закоксовывание или засорение форсунок, повышенное противодавление в системе выпуска.

Массовый расход воздуха ВОЗДУХ: 13–17,5 кг/ч.

Если расход воздуха снижен — неисправен датчик массового расхода воздуха, повышено давление топлива, занижен расход воздуха через нормально закрытое дроссельное устройство — норма 5-6 кг/ч, датчик кислорода или его нагреватель неисправен.

При увеличении расхода воздуха загрязнен чувствительный элемент датчика массового расхода воздуха, на впуске негерметична система выпуска отработавших газов, повышенное давление топлива в рампе, закоксовывание или засорение форсунок, повышенные механические потери в двигатель и трансмиссия.

Угол опережения зажигания УОЗ: 12-16 пкв.

Если угол опережения зажигания занижен, то причины связаны с низкой частотой вращения коленчатого вала. Если угол опережения зажигания увеличен, то причины связаны с повышенной частотой вращения коленчатого вала.

Открытие регулятора холостого хода FSM: 28-36%.

Если процент открытия регулятора холостого хода занижен, то это приоткрытая дроссельная заслонка в нормально закрытом положении или ее привод не отрегулирован. Если процент открытия регулятора повышен, расход воздуха через нормально закрытое дроссельное устройство занижен, сектор регулятора закоксован или неисправен.

Поправочный коэффициент CO на холостом ходу RCOD: + -0,20.

Параметр контроля автомобилей УАЗ с двигателем УМЗ-4213 Евро-0 без антитоксических систем. Если значение коэффициента понижено, причины связаны с увеличенной подачей топлива и воздуха. Если значение коэффициента повышено, причины связаны с заниженной подачей топлива и воздуха.

Напряжение с выхода датчика кислорода ALAM: 0,05-0,9 Вольт.

Контрольный параметр для автомобилей УАЗ с двигателем УМЗ-4213 Евро-2, оснащенных системами. Если через 1-2 минуты работы двигателя амплитуда колебаний сигнала не превышает диапазона 0,35-0,65 Вольта, период в 1-5 секунд означает, что неисправны кислородный датчик, нагреватель датчика или их цепи, чувствительный элемент кислородного датчика загрязнен или отравлен, прохождение газов в выхлопную систему.

Волга 29 тюнинг. Тюнинг Волги

Очень часто на улицах городов России можно увидеть различные автомобили отечественного производства, внешний вид которых существенно отличается от экстерьера стандартных моделей. Многие автолюбители проводят огромное количество времени в гаражах и мастерских, чтобы модернизировать продукцию российского автопрома. Сегодня мы поможем вам узнать, каким может быть тюнинг автомобиля ГАЗ 31029.

Доработка салона автомобиля

Как правило, владельцы таких автомобилей начинают процесс доработки с элементов салона. Поскольку ГАЗ 31029 — типичный представитель отечественного бизнес-сегмента, на нем не стоит экономить. Зачастую тюнинг автомобиля начинается с замены штатной обивки сидений. Сегодня в продаже имеется огромное количество материалов, предназначенных для .

Если у вас достаточно денег, вы можете выбрать вариант отделки сидений и салона кожей. Рекомендуем очень серьезно отнестись к вопросу выбора цветовой палитры, так как неправильное решение в данном случае может свести на нет все ваши усилия по улучшению интерьера. Если вы планируете сэкономить, сделав бюджетный тюнинг ГАЗ 31029, советуем отдать предпочтение искусственной замше.

Одной из обязательных составляющих интерьера автомобилей представительского класса являются деревянные элементы на дверных панелях. В машине часто не хватает кондиционера. Конечно, это недешевое удовольствие, но комфорт водителю и пассажирам он точно обеспечит. Существуют разные способы обновления панели приборов. Например, очень часто самым простым вариантом тюнинга «приборки» ГАЗ 31029 является замена элементов подсветки. Ниже фото, где можно увидеть, как выглядит этот компонент интерьера после доработки одним из автомобилистов.

Кстати, ниже вы можете увидеть один из способов тюнинга ГАЗ 31029, суть которого заключается в установке динамиков в дверные панели. Как правило, все приходится делать из подручных материалов, так как готовых наборов в большинстве случаев в магазинах нет. А вот для ВАЗов этой проблемы просто не существует.

В нашем случае подиумы были из фанеры. Для работы использовалось три слоя фанеры 10 мм, небольшое количество пенопласта для монтажа и шпаклевки. См. результат ниже.

Тюнинг экстерьера

Те, кто не хочет ограничиваться улучшением салона ГАЗ 31029, могут выполнить тюнинг экстерьера автомобиля. Однако навешивать на машину огромные бампера, боковые «юбки» и спойлер — не лучшее решение. Не забывайте, что речь идет об автомобиле представительского класса, поэтому лучше выбирать элементы, выполненные в максимально сдержанном стиле. Зачастую владельцы таких автомобилей осуществляют покраску кузова в один из эксклюзивных оттенков. Также можно установить повторители вращения белого цвета (на фото).

Модернизация технической начинки

Если вы намерены произвести максимально полный тюнинг ГАЗ 31029, не забудьте улучшить работу силового агрегата и других элементов технической части автомобиля. Правда, делать это своими руками нежелательно, так как риск повреждения этих деталей достаточно высок. Специалисты смогут увеличить мощность двигателя, а также снизить расход топлива ГАЗ 31029, что является достаточно актуальным вопросом для большинства владельцев этого седана. Часто для улучшения управляемости автомобиля устанавливаются другие амортизаторы и пружины.

Автомобили ГАЗ «Волга» вошли в автомобильную стихию в 1956 году. Отныне автомобиль остается на первых этапах прочности и практичности. До сих пор «Волга» пользуется спросом у всех автолюбителей.

Похоже ГАЗ 31029

Волга 29 выпущена в 1992 году. До 1997 года было выпущено около 500 тысяч автомобилей.

Волга ГАЗ-31029 – автомобиль, рассчитанный на средний класс населения. У него всегда были средние цены по сравнению с другими автомобилями, с очень большим и удобным салоном. Теперь машины имеют компьютерную технику и оснащены первыми ноу-хау гаджетами. В «Волге» такого нет, но когда она выходила с завода, она была очень престижной, а еще ее ценили за практичность.

Вид спереди на ГАЗ 31029

Волга-2410 имеет более квадратную форму кузова, чем 29-я. У этой машины более округлые крылья, более совершенные фары и довольно крупные указатели поворотов. Задние фонари неоднородны, поэтому всего их 4.

Торпеда состоит из различных частей, которые показывают состояние автомобиля:

Спидометр;
Блок, состоящий из экрана с температурой, указателя топлива в баке, указателя давления масла, указателя напряжения в сети;
Часы.

Внешний вид ГАЗ 31029

Передние сиденья оснащены подголовниками и обиты тканью. В 29-й Волге установлены стеклоподъёмники механика (вручную), зеркала тоже регулируются вручную. В некоторых Волгах, конечно, была велюровая обивка. При индивидуальном заказе этот автомобиль комплектовался кондиционером, пластиковыми крыльями, а также магнитофоном. Все это было на отдельном платежном счете.

Двигатель

Первые модели Волги 29 имели карбюраторные двигатели, имевшие 4 цилиндра. ЗМЗ-402, эти двигатели производились только под бензин марки 92, потом были двигатели ЗМЗ-4021, они производились только под бензин марки А-76.

Трансмиссия

ГАЗ 31 029 комплектовался коробкой передач — механика, имевшая четыре ступени. У «Волги» есть узел, соединяющий задние колеса и развязывающий кузов, он состоит из двух частей. В 93-м автомобили стали оснащаться одинарным задним мостом.

94 года в машину поставили 5 ступенчатую коробку передач, механика. Задний мост одинарный и очень похож на тот, что устанавливался на автомобиль представительского класса марки «Чайка».

Детали коробки передач ГАЗ 31029

Рулевое управление

Знаменитый автомобиль ГАЗ 2410: рулевое управление хоть и старой конфигурации, но очень стабильное. Поэтому его пересадили на новые автомобили Волга 29. Основную роль в механизме играет рулевой механизм, колеса поворачиваются при помощи рулевых тяг, которые были собраны в трапецию, рулевая колонка на ГАЗ 29 не регулируется. 96 год 29 Волга модернизирована. В нем устанавливался гидроусилитель руля, но на нескольких автомобилях. Поэтому гидроусилитель и 402-й двигатель большая редкость. Гидроусилители комплектуются двигателем 406.

Детали рулевого управления ГАЗ 31029

Тюнинг Волги, так или иначе, затрагивает все детали легендарного автомобиля. Чтобы сделать автомобиль более современным, необходимо улучшить его двигатель, переделать салон и доработать кузов. Модернизированный таким образом автомобиль порадует других водителей и пешеходов.

1

Тот, кто не хочет тратить свое время на усовершенствование заводского двигателя, может просто заменить его силовым агрегатом от иномарки. Но весь смысл доработки как раз и заключается в сохранении устаревшего оригинального мотора. Ведь без него ваша Волга уже не будет прежней.

Чтобы произвести тюнинг Волги, прежде всего, необходимо устранить все заводские дефекты. Большинство из них лежат во впускных и выпускных клапанах. Из-за недостатков машина потребляет больше топлива, зимой глохнет и долго не заводится. Для исправления дефектов нужно применить обычную пескоструйную обработку коллекторов. Их нужно будет демонтировать и обезжирить. После переустановки на мотор вы будете удивлены изменениям.

Волга тюнинг двигателя

Одновременно с этой доработкой необходимо заменить заводские пружины клапанов на более жесткие детали. Для этой цели рекомендуем использовать пружины от ВАЗ 2108 . Элементы перед установкой необходимо уменьшить. Для этого их верхние концы срезаются болгаркой.

В качестве модификации ходовой специалисты советуют устанавливать спортивные кованые детали вместо штатных автомобильных поршней. Особенно часто этот вид тюнинга используется при . В качестве улучшения также можно заменить заводской распределитель аналогичной деталью с более высокими характеристиками. Это поможет сделать автомобиль более проходимым.

Для снижения расхода топлива необходимо заменить штатный топливный насос. Для этого можно использовать более совершенную деталь от последних моделей. ВАЗ или купить импортную запчасть. Перед работой необходимо подготовить инструменты:

набор ключей;
набор отверток;
плоскогубцы; домкрат
;
герметик.

Сначала поддомкратьте машину и снимите стальную крышку под двигателем. Затем открутите болты, удерживающие вал. Снимите деталь и открутите болты, удерживающие помпу. После этого снимите старую деталь и очистите седло. После этого установите новый топливный насос, и нанесите герметик на стыки его корпуса.

Автомобиль, настроенный таким образом, будет потреблять на 2 л/100 км меньше топлива. Кроме того, автомобиль перестанет глохнуть при переключении с третьей на четвертую передачу.

2 Тюнинг кузова — превращаем машину в «конфетку»

Выполняя доработку автомобиля своими руками, сначала определитесь с тем, какую машину вы хотите видеть в итоге. Если вы планируете ставить на машину новые обвесы и спойлеры, то делайте это раньше. Если установка новых деталей не планируется, а вы хотите только заменить оптику, то можно сначала покрасить автомобиль, а уже потом дорабатывать отдельные его детали.

Обновленный кузов автомобиля

Итак, установка обвесов требует замеров кузова автомобиля. Вам нужно знать длину днища автомобиля между колесами, ширину багажника и переднего бампера, а также длину порогов. С полученными мерками идите в магазин и ищите там комплект подходящих обвесов.

После покупки деталей можно приступать к их сборке. Для начала каждый из них наносится на кузов автомобиля. Скорее всего, вы будете вынуждены срезать определенную часть кузова из-за появления ржавчины. При этом не переусердствуйте, иначе потом не получится надеть обвесы. После резки корпус выравнивается. Это можно сделать с помощью обычной мясорубки. Далее в кузове сверлятся отверстия, и к нему прикручиваются обвесы. При этом нужно следить за тем, чтобы новые детали устанавливались максимально ровно.

По такому же алгоритму нужно будет выполнить замену переднего и заднего бамперов. Сначала снимите детали и осмотрите кузов на наличие ржавчины. При необходимости обрежьте поврежденные детали и подправьте нижний край корпуса. После этого прикручиваем к нему новые бампера.

Для установки спойлера выберите элементы, которые крепятся к кузову болтами. Они гораздо надежнее элементов с присосками. После этого прикрепите купленный спойлер к багажнику и отметьте места соприкосновения крыла с крышкой. Затем просверлите отверстия для болтов. Следует помнить, что болты будут вкручиваться с внутренней стороны ствола. В конце осталось установить спойлер и покрасить машину.

3

Если вы никогда не красили машину, то не расстраивайтесь. Вы можете сделать это самостоятельно. Чтобы ваша Волга блестела, тюнинг проводят с помощью краскопульта – он поможет нанести состав равномерно и без подтеков. Вам также понадобится много старой газеты или полиэтиленовой пленки. С ее помощью вы покроете те части тела, которые красить не планируете.

Оригинальная покраска автомобиля

Далее подготовьте краску. Сначала смешайте его с растворителем и пару раз встряхните. После этого залейте смесь в бак краскопульта, заполнив емкость на 75%. Затем наденьте маску и защитные перчатки и приступайте к нанесению.

Работу следует начинать с крыши автомобиля. Для его покраски используйте не менее 3 слоев состава. Между каждым применением делайте 15-минутный перерыв. Когда крыша полностью высохнет, можно приступать к покраске других частей кузова. Внизу начните с дверей и крыльев и закончите капотом и крышками багажника. Последним этапом является нанесение защитного лака. Делается это через день после покраски. Лак будет сохнуть не менее 6 часов, поэтому пользоваться машиной сразу после лакирования нельзя.

4

Интерьер Волги вызывает скорее печаль, чем гордость за отечественный автопром прошлых лет. Да, салон очень просторный. Да, высокотехнологичных устройств в те годы не применялось. Но даже старые устройства из стандартной комплектации не способны в полной мере выполнять возложенные на них задачи.

Тюнинг салона Волги

В этом случае осталось доработать салон. Лучше начать со стандартного освещения. Во-первых, полностью заменить заводские плафоны. Для этого необходимо открутить осветители, а вместе с ними демонтировать штатные оптические волокна. После этого установите новые детали и более мощные лампочки.

Чтобы сделать интерьер ярче, вы также можете выделить такие области, как пространство для ног водителя и переднего пассажира, а также углы в задней части автомобиля. Для этого необходимо приобрести один метр диодной ленты, 4 резистора, силиконовые трубки и суперклей. Вам также понадобится несколько метров проводки для подключения лампочек к резисторам.

Итак, берем диодные полоски и разрезаем их на 4 части. Два из них должны иметь длину 30 см, а два других – 20 см. Первые два будут установлены в передней части салона, а остальные — в задней. После этого к каждому диоду необходимо припаять проводку длиной один метр.

Сделав это, осторожно вставьте ленты в силиконовые трубки, подключите их к резисторам и проверьте освещение. Если все работает, то отсоединяем провода и приклеиваем трубки к предварительно зачищенным поверхностям. После этого подсоедините проводку к замку зажигания автомобиля. Таким образом, освещение будет включаться каждый раз при запуске мотора. Чтобы провода не болтались, их нужно спрятать под штатную обивку.

Сегодня на дорогах все реже можно увидеть автомобили отечественного производства. Так что количество автомобилей «Волга» уменьшается, ремонт становится редкостью, а ее низкая цена сохраняется. И все же всегда найдутся автолюбители, желающие усовершенствовать свое отечественное транспортное средство. Чтобы выполнить тюнинг автомобиля Волга, вам понадобится фантазия, терпение, творческий подход и деньги. Часто автолюбители выполняют тюнинг Волги своими руками.

Тюнинг ГАЗ-21

Крупные формы, округлый багажник, открытый передок, оригинальные крылья, плоское и гнутое стекло кабины — это Волга ГАЗ 21. Сегодня эта модель по праву признана ретро автомобиль. Автовладельцы сегодня стремятся дать этому транспортному средству вторую жизнь.

Внешний тюнинг

Предполагает покраску кузова современной краской в насыщенный цвет и обновление салона. Для этого приборную панель и руль можно сделать в едином цвете с кузовом автомобиля. Обивка сидений может быть выполнена из двухцветной натуральной кожи, обивка дверей и боковин – из современного прочного материала. Эти детали сделают салон ярким и запоминающимся. Большинство автовладельцев считают, что установка 21 таких популярных обвесов, спойлеров, накладок, противотуманных фар на кузов Волги может только испортить колоритный вид автомобиля.

Тюнинг Волга 21 предполагает модернизацию двигателя, которая заключается в установке силового агрегата от автомобиля следующего поколения — ГАЗ 24. Не следует забывать и о трансмиссии. Поэтому выполнение работ по замене двигателя сопровождается установкой новой коробки передач от Волги 24. После такой модернизации ГАЗ 21 способен увеличить скорость до 140 км/ч. Проводя технический тюнинг автомобиля, вы можете заменить задний мост на деталь иностранного автопроизводителя.

Тюнинг ГАЗ-24

Разработка автомобиля ГАЗ 24 началась в далеких 60-х годах прошлого века, в связи со старением его предшественника. Массовое производство автомобилей продолжалось с 1970 по 1985 год. Для того времени машина была достаточно хорошим и качественным транспортным средством, ее внешний вид был четким и узнаваемым. Однако со временем большинство владельцев занимаются тюнингом своего питомца.

Тюнинг Волга 24 в первую очередь подразумевает выполнение работ по увеличению мощности двигателя, снижению расхода топлива. Сначала нужно развернуть карбюратор автомобиля на 180 градусов, затем приступить к замене воздушных и топливных жиклеров, жиклеров экономайзера и форсунок ускорительного насоса. После такой работы можно прийти к показателю расхода топлива 12,5 литров и 17 литров, по трассе при скорости 120 км/ч. При этом мощность двигателя увеличивается на 15-20%, а крутящий момент увеличивается на треть. Если такая работа кажется очень трудоемкой, то можно заменить заводской двигатель агрегатом от иномарки. Завершить процесс можно установкой фильтра нулевого сопротивления под капот Волги 24.

Также необходимо провести тюнинг подвески ГАЗ-24, так как автомобиль плохо реагирует на руль, не имеет уверенности на высокой скорости и необходимой управляемости, жесткости. В первую очередь нужно поменять амортизаторы, ведь от них зависит поведение автомобиля на дороге. На рынке есть амортизаторы и пружины, идеально подходящие для ГАЗ-24. Также следует заменить все мелкие детали: втулки, пыльники, резинки.

Завершающим этапом тюнинга подвески будет переборка всех элементов управления. При желании на автомобиль можно установить гидроусилитель. В результате получился отличный автомобиль, ездить на котором стало безопаснее и комфортнее.

Что касается внешнего тюнинга, то на ГАЗ-24 можно установить пластиковые пороги, обвесы, литые или кованые диски. Не стоит забывать и о тюнинге салона Волги 24. Интерьер салона может быть выполнен в классическом стиле. Для этого установите новые кресла, изготовленные по заводским чертежам, обшейте их кожей, алькантрой или велюром. Чтобы все детали в салоне смотрелись гармонично, необходимо изменить руль, приборную панель и центральную консоль. Далее следует заняться обивкой потолка, пола, дверей. Можно установить кондиционер, музыкальный центр, дополнительное освещение. Фото тюнинга Волги 24 демонстрируют улучшенную машину: красивую и быструю.

Тюнинг ГАЗ-3102

Несколько десятков лет назад он казался стильным и изящным автомобилем. На сегодняшний день автомобиль довольно устарел и предлагает множество возможностей для модернизации. Улучшение своего автомобиля станет увлекательной и трудоемкой задачей для любителей тюнинга. Размеры кузова автомобиля позволят сделать как спортивный, так и представительский автомобиль.

Внутренний тюнинг

Внутренний тюнинг Волги 3102 предполагает установку более мощного двигателя, новой коробки передач, более быстрого моста, доработку ходовой части и замену моторного отсека. Это сделает автомобиль быстрее, надежнее и легче в управлении.

Тюнинг салона

Вариантов тюнинга салона много и все зависит от пожеланий и возможностей владельца. Отличного результата можно добиться, обив сидения, боковые панели и потолок современным качественным материалом в оригинальной цветовой гамме. Для повышения комфорта водителя и пассажиров можно оснастить автомобиль шумоизоляцией, стереосистемой и дополнительным освещением некоторых деталей.

Тюнинг ГАЗ-3110

ГАЗ-3110 — это уже более усовершенствованная модель Волги, чем все остальные ее предшественницы: более свободный салон, более солидный внешний вид и техническое оснащение. А модели этой серии — благодатное поле для модернизации автомобиля. Модернизация подразумевает подгонку автомобиля под его владельца, улучшение технических характеристик, изменение интерьера и экстерьера.

Многие автолюбители предпочитают дополнять классический заводской экстерьер следующими элементами тюнинга:

хромированная выхлопная труба
оригинальный воздухозаборник и легендарная фигурка оленя на капоте
переработанные крылья
современные спойлеры
замена штатного света на ксенон
2
легкосплавные диски
с дорогой низкопрофильной резиной 90 модернизированные решетки радиатора и другие элементы

Внешний тюнинг

Внешний тюнинг включает в себя установку аэродинамического обвеса, улучшающего аэродинамические качества автомобиля. тюнинг включает в себя доработку бампера, который способен защитить от различных воздушных завихрений и увеличить максимальную скорость. Придать автомобилю выразительности поможет аэрография.

Вы можете удивить окружающих изысканной отделкой салона алькантрой или кожей, оригинальными чехлами и коврами на сиденьях, подсветкой приборной панели и другими деталями интерьера.

Внутренний тюнинг заключается в замене двигателя на более мощный, от иномарки. Также владельцы ГАЗ-3110 устанавливают современный фильтр нулевого сопротивления, меняют заводскую коробку передач на автомат от иномарки. Волга 3110 тюнинг фото продемонстрируют творческие успехи автомобилистов. Вообще тюнинг Волги всех моделей процесс очень кропотливый, но увлекательный!

Устройство системы охлаждения двигателя 417 УАЗ. Система охлаждения. Расширительный бачок охлаждающей жидкости

Моя машина оснащена двигателем первого выпуска, и это была проблема с охлаждением. Таким образом, выходной диаметр (из корпуса термостата) патрубков большого и малого контуров охлаждения был практически одинаковым. Я так понимаю, что при работающем двигателе термостат редко бывает в крайних положениях, от антифриза он одновременно бегает по малому и большому кругам охлаждения в большей или меньшей степени. Так как малый круг охлаждения имеет меньшее сопротивление (по сравнению с большим) проходящей жидкости, то туда устремилась основная ее часть. Отсюда и повышенная температура двигателя.

Этот эффект был устранен путем замедления малого круга охлаждения. Для этого была изготовлена шайба толщиной 5-8 мм, внешним диаметром размером с резиновую трубку плюс 2 мм, диаметром отверстия 12 мм. Установил в патрубок малого круга охлаждения и для надежности закрепил хомутом. После этой операции температура двигателя стабилизировалась на уровне около 80*С (термостат на 80*С). На более поздних выпусках этих двигателей эта проблема решалась на заводском уровне; диаметр отверстия для прохода тосола в выходной патрубок малого круга порядка 10-12 мм.

Следующий этап модернизации коснулся самого вентилятора.

Установленная пластиковая крыльчатка уступила место электровентилятору. Такое изменение было вызвано в первую очередь увеличением глубины преодолеваемых бродов (ну вот так и стало получаться на охоте — чем дальше в лес, тем глубже :).

Как я уже сообщал в лифтовом отчете, радиатор тоже был поднят, чтобы он стоял ровно в предназначенном для него проеме кузова (иначе у лифтеров были жалобы на несколько ухудшившееся охлаждение).

Так пропали жалюзи с радиатора (на термостат не жалуюсь) и масляного радиатора (не пользуюсь из-за хорошего масла).

Сам радиатор перекочевал на поперечину рамы, к которой приварены его родные кронштейны (т.е. он сдвинулся вперед и вверх). Таким образом, он снова оказался на своем месте относительно тела. При этом пришлось делать из стального прутка удлиненные упоры-упоры радиатора. Просверлил поперечину рамы сверлом на 12мм (против родных кронштейнов) и подобрал болты для крепления соответствующей длины.

Операция переноса радиатора вперед позволила вживить электровентилятор от ГАЗ-3110 с 406-м двигателем, он почти такого же размера, как и наш штатный.

Крепится с помощью родного кронштейна, но с переваренными на место ушками под радиатор нашего УАЗа. При установке вентилятора на радиатор в качестве проставок использовал резинометаллические втулки от крышки привода ГРМ ВАЗ-2108, их было установлено 2 шт. под каждую опору (поддержек — ушей всего 6). После сборки вся эта конструкция закрывается родным диффузором радиатора.

Теперь в этой конструкции надо было удлинить патрубки радиатора, нижний подобрал в магазине по шаблону, а верхний родной, просто вырезал и трубку с биметаллическим переключателем вентилятора (доп. об этом ниже) вставлялся в разрез, что само по себе удлиняло верхнюю трубу.

Для тяжелых условий движения есть дополнительный электровентилятор, он установлен перед радиатором (он от ГАЗ-3110), включается (вернее, включится) чуть позже, чем основной (большой) вентилятор. Это в машине. По схеме предусмотрены следующие режимы:

Включается автоматически.
Отключено принудительно.
Включено принудительно.

Это режимы для обоих вентиляторов, переключатели отдельные.

В автомате основной вентилятор управляется электронным блоком, подключенным к термистору датчика температуры двигателя, дополнительный вентилятор включается от биметаллического датчика в верхнем патрубке.

Пользуюсь этой системой с радиатором от 3160 с августа 2003 года. При езде по городу (включая пробки) везде рулит один главный вентилятор, про трассу и говорить не приходится, он там не работает на все. Дополнительный требуется при движении по спуску и буксировке по бездорожью и т.п. Первые прохладные дни (около 0*С) показали, что УАЗу не нужен вентилятор даже в городском потоке, за редкими исключениями (типа стояния в пробка).

УАЗ «Буханка» — полноприводный автомобиль повышенной проходимости. Данная модель выпускается с 1957 года. Эта машина используется не только по прямому назначению, ведь это все-таки спецтехника, но и также используется любителями рыбалки и охоты.

Главным преимуществом этого автомобиля является его универсальность и отличная проходимость. Салон вмещает 10 пассажиров, а при необходимости его можно трансформировать по желанию. Сердце автомобиля — ЗМЗ-402 и ЗМЗ-409.двигатели. Поскольку автомобиль особенный, многих интересует, как устроена система охлаждения УАЗ «Буханка».

Общее устройство

В этих грузопассажирских вагонах вагонной компоновки жидкостное охлаждение закрытого типа. Охлаждающая жидкость циркулирует в системе принудительно под действием центробежного насоса. В качестве охлаждающих жидкостей производитель рекомендует использовать отечественный «Тосол». Впрочем, в экстренных случаях можно заправить систему охлаждения УАЗ «Буханки» и обычной водой. Объем, включающий не только контуры системы охлаждения, но и отопителя, на большинстве моделей колеблется от 13,2 до 15,3 литра.

Схема системы охлаждения ЗМЗ-402

Все довольно просто. Этот силовой агрегат охлаждается жидкостью, протекающей по двум контурам.

Система построена по кольцевой схеме и состоит из нескольких основных компонентов. Жидкость движется от радиатора по патрубкам к термостату, затем проходит через рубашку охлаждения двигателя. Затем с помощью водяного насоса снова поступает в радиатор. Кроме того, в систему охлаждения УАЗ «Буханка» с двигателем 402 входят электровентилятор, датчик температуры, подогреватели. Рассмотрим каждый элемент отдельно.

Термостат

Это самый деликатный компонент системы. Он чаще всего выходит из строя – современные запчасти не очень качественные. Функция термостата заключается в контроле потока охлаждающей жидкости через двигатель. Агрегат ЗМЗ-402, как и многие другие, имеет два контура циркуляции охлаждающей жидкости — большой и, соответственно, малый.

Когда водитель запускает двигатель и он немного прогревается, жидкость в системе охлаждения УАЗ «Буханка» циркулирует только по малому кругу. Это позволяет двигателю быстрее прогреваться. Когда температура достигнет примерно 70 градусов, сработает термостат, и охлаждающая жидкость потечет через радиатор охлаждения по большому кругу. Рабочими температурами для 402 двигателя являются показатели в диапазоне от 82 до 9.0 градусов. Если двигатель не прогревается до этих температур, то это свидетельствует о неисправности термостата. Часто из-за износа заедает и не открывается.

водяной насос

Это очень важный элемент. Благодаря ему жидкость может циркулировать непосредственно по всей системе. В этом двигателе антифриз циркулирует постоянно принудительно. Насос состоит из нескольких элементов — при необходимости его можно легко разобрать. Насос расположен в передней части блока цилиндров и приводится в действие ременной передачей.

Радиатор и вентилятор охлаждения

При прохождении жидкости в системе охлаждения УАЗ «Буханка» через двигатель происходит ее прогрев. Он должен остыть до остывания. Для этого используется радиатор. На эти автомобили производитель устанавливает в основном медные 3-рядные радиаторы. Однако вместо них владельцы предпочитают устанавливать алюминиевые решения. Как отмечают отзывы, с ними двигатель охлаждается намного эффективнее.

Радиатор в системе играет роль охладителя. Он охлаждается встречным потоком воздуха во время движения. Когда автомобиль стоит или движется с малой скоростью, поток воздуха слабый и не может обдувать радиатор в достаточной степени. Затем в дело вступает вентилятор. В этой машине он принудительного типа. Элемент вращается при работающем двигателе, независимо от температуры охлаждающей жидкости. Таким образом, перегреть двигатель очень сложно.

Рубашка и патрубки охлаждения

Для подключения различных узлов системы охлаждения 402-го двигателя УАЗ «Буханка» используются патрубки. Это резиновые изделия в виде трубочек. Элементы достаточно надежны, но при достаточно длительной эксплуатации изнашиваются – стареют. Тогда охлаждающая жидкость может подтекать и ее уровень падает. В результате двигатель перегревается.

Рубашка охлаждения — необходимая деталь, без которой мотор просто не остынет. Рубашка проходит через весь блок цилиндров. Он действует как теплоотвод. Затем охлаждающая жидкость выводится в радиатор.

Двигатель ЗМЗ-409

Этот мотор отличается иной клапанной крышкой, усовершенствованным механизмом ГРМ, иной прокладкой ГБЦ. Также увеличился объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».

Устройство системы охлаждения типично для двигателей внутреннего сгорания данной конструкции, когда-либо выпускавшихся на Заволжском заводе. Двигатель оснащен жидкостной замкнутой принудительной системой. Также имеется радиатор, рубашка в блоке цилиндров и в ГБЦ, помпа, расширительный бачок, датчики температуры, электровентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409УАЗ «Буханка» прост и похож на инжекторные моторы. Здесь теплоноситель также движется по большому кругу и по малому кругу.

Радиатор и вентилятор

Благодаря этим элементам двигатель не перегревается выше рабочей температуры. На первых моделях с таким силовым агрегатом стоял трехрядный медный радиатор, но после не очень удачных испытаний стали устанавливать алюминиевые. Что касается вентилятора, то здесь он уже электрический. Элемент управляется ЭБУ, а данные о температуре считываются непосредственно с рубашки охлаждения.

Термостат

Функция этого элемента здесь такая же. Нужно открыть или закрыть путь жидкости от малого круга к большому или наоборот.

Этот термостат на двигателе открывается при температуре 75 градусов. Это одна из важных частей двигателя. Если термостат неисправен, двигатель будет перегреваться.

водяной насос

Обеспечивает циркуляцию охлаждающей жидкости по всем контурам системы. Это обычная ничем не примечательная водяная помпа. Иногда в нем заклинивают подшипники, и тогда происходят утечки антифриза.

Отопитель

Также является одной из неотъемлемых частей системы охлаждения УАЗ «Буханка» с 409-м двигателем. Отопитель состоит из подводящего и отводящего патрубков, а также радиатора и электровентилятора. Печка активно используется зимой, что еще лучше сказывается на охлаждении двигателя.

Расширительный бачок

В эту емкость выдавливаются газы и пары, образующиеся в системе в процессе ее работы. Это также уровень охлаждающей жидкости. Крышка бака сконструирована таким образом, что через нее вытесняется лишний воздух.

Датчик температуры

Этот элемент измеряет температуру и передает результаты измерения в ЭБУ. Далее блок управления регулирует температурный режим. Вы можете найти этот датчик на термостате.

Недостатки системы

Плюс в стандартной системе только один — работает. Владельцы не могут сказать, что он безукоризненно надежен. Все дело в качестве запчастей. А вот все остальные достоинства, которые есть у этой системы, можно смело отнести к минусам. На 402 моторе вентилятор слишком тихоходный — количество его оборотов жестко ограничено помпой. Чтобы их было достаточно, нужен большой радиатор. Зимой приходится закрывать этот радиатор, чтобы мотор не замерзал. Также бывают проблемы с работой отопителя. Без дополнительной искусственной подкачки антифриза тепла не дождешься.

Все эти проблемы решает модернизация системы охлаждения 402 двигателя УАЗ «Буханка» (замена радиатора на многосекционный, установка второй печки и тд). Многие владельцы совершенствуют его для повышения эффективности работы.

Итак, мы выяснили, как устроена система охлаждения УАЗ «Буханка» с двигателями 409-й и 402-й модели. Устройство очень простое, но надежность системы оставляет желать лучшего, как говорят владельцы.

Почти все автолюбители знают, что в автомобиле есть система охлаждения двигателя. УАЗ Буханка или 452 оснащен простой конструкцией силового агрегата, а потому и остальные системы имеют простые конструктивные особенности.

Назначение системы охлаждения

Система охлаждения двигателя УАЗ Буханка предназначена для охлаждения двигателя во время работы. Итак, охлаждающие элементы отводят выделяющееся тепло от блока цилиндров и головки с помощью охлаждающей жидкости и охлаждают ее в радиаторе.

В процессе эксплуатации силовой агрегат автомобиля нагревается до запредельных температур и если охлаждения нет, то детали двигателя будут просто перегреваться и деформироваться. Хотя, такие ситуации случаются и при наличии системы охлаждающей жидкости, в случае, когда она не в рабочем состоянии или вышел из строя один из важных элементов.

Рабочая температура двигателя на УАЗ Буханка 80-100 градусов Цельсия. Именно в этот интервал термостат открывается на большой охлаждающий круг.

Так как на данном автомобиле не предусмотрен электровентилятор, а есть система принудительного охлаждения, то постоянно включено дополнительное охлаждение радиатора.

Силовой агрегат может перегреваться, если один из охлаждающих элементов вышел из строя. Сначала будет легкий этап, на котором мотор просто закипит. Но, могут быть и серьезные последствия, такие как прогиб и деформация ГБЦ. На этом этапе ситуацию можно исправить обычной шлифовкой поверхности головки блока.

На средней стадии возможна деформация элементов двигателя. В том числе и клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а это обойдется владельцу транспортного средства в немалые копейки.

Тяжелая стадия, когда от сильного теплового воздействия разрушается поршневая группа. Но, и это не самое страшное, что может случиться, ведь если охлаждающая жидкость попадет в цилиндры автомобиля, то двигатель настигнет гидроудар, от которого капитальный ремонт не всегда спасает.

Схема системы охлаждения

Схема системы охлаждения двигателя УАЗ достаточно проста, она закрытого типа с принудительной циркуляцией охлаждающей жидкости. «Кулер» циркулирует по кругу от радиатора, минуя водяной насос и термостат в рубашку охлаждения, а затем возвращается обратно.

Рассмотрим схему охлаждения силового агрегата на УАЗ, а в частности на двигатель с маркировкой 452:

Элемент системы охлаждения

Основными элементами системы охлаждения двигателя УАЗ Буханка 452 являются известные детали: радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры. Кроме того, утеплитель является частью конструкции.

Итак, рассмотрим, что представляют собой основные элементы охлаждения двигателя, их устройство и работу, а также ремонт и доработку.

Радиатор и вентилятор

Автомобили УАЗ могут комплектоваться 3-рядными медными или алюминиевыми радиаторами, обеспечивающими максимальное охлаждение жидкости. Так как эксплуатация элементов довольно длительная, процесс охлаждения силового агрегата не всегда проходит так, как должно быть.

В данном случае это связано с засорением каналов внутри элемента. Зачастую обычная чистка не помогает, а повышенный износ дает трещины в трубках, которые владельцы активно запаивают, не желая покупать новые детали. Основное назначение радиатора – охлаждать жидкость, которая циркулирует от двигателя с помощью потока ветра.

Вентилятор системы охлаждения на Буханке принудительный, закреплен на шкиве и работает постоянно при вращении коленвала. Многие автолюбители модернизируют эту систему и устанавливают электровентиляторы, которые зачастую включаются самим водителем по показаниям температуры на приборной панели.

Водяной насос

Насос для УАЗ с механическим приводом. Основное назначение элемента – непрерывная циркуляция теплоносителя по системе. Так, водяной насос обеспечивает подачу жидкости к радиатору для охлаждения и наоборот. Неисправность этого элемента может привести к потере «охлаждения» и перегреву двигателя.

Термостат

Основным конструктивным элементом является термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для прогрева автомобиля элемент держится закрытым. Когда она достигает 80 градусов Цельсия, она начинает открываться, тем самым циркулируя жидкость по радиатору.

Основной неисправностью можно считать заедание элемента, что может привести к перегреву мотора, так как, как показывает практика, термостат подклинивает по малому кругу, и соответственно не будет дополнительного охлаждения и протока жидкости через радиатор.

Форсунки и водяная рубашка

Форсунки являются средством транспортировки жидкости по системе от двигателя и его элементов к радиатору и наоборот. Выход из строя этих элементов приводит к потере «охлаждения», что, в свою очередь, снижает уровень охлаждающей жидкости в системе, а это прямой путь к перегреву.

Водяная рубашка — особенности конструкции головки блока и блока цилиндров. Именно через эти отверстия протекает охлаждающая жидкость, отбирающая тепло на охлаждение. При длительном сроке эксплуатации, особенно в воде, внутри стенок может образоваться коррозия, что приведет к протечкам и потерям жидкости.

Датчик температуры

Датчик температуры на Буханке не такой, каким его привыкло видеть большинство автомобилистов. Это элемент старого образца, который не включает в себя электровентилятор, так как здесь установлена принудительная система, а просто выводит на индикаторы температуры приборной панели.

Вывод

Как видите, схема системы охлаждения двигателя УАЗ Буханка (452) достаточно проста. Его можно легко отремонтировать, а сломанные детали заменить без особого труда. Этот блок состоит из компонентов — радиатора, вентилятора, водяного насоса, термостата, патрубков, водяной рубашки и датчика температуры.

Датчик ОЖ принципиально отличается от современных, так как не включает вентилятор, а просто показывает температуру «охлаждения».

Система охлаждения двигателя УМЗ-421 жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима кратковременная работа двигателя при температуре охлаждающей жидкости 105 градусов.

Такой режим может возникнуть в жаркое время года при движении автомобиля с полной загрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками. Поддержание нормальной температуры охлаждающей жидкости осуществляется с помощью двухклапанного термостата.

В систему охлаждения двигателя УМЗ-421 входят водяной насос, термостат, водяные рубашки в блоке цилиндров и головке, радиатор, расширительный бачок, вентилятор, соединительные трубки, радиатор отопления кузова.

Водяной насос системы охлаждения УМЗ-421.

Насос системы охлаждения двигателя УМЗ-421 — центробежного типа, с приводом от шкива коленчатого вала клиновым ремнем. Размеры ремня 10,7х8 мм, длина ремня на автомобилях УАЗ — 1030 мм, на автомобилях ГАЗель — 1018 мм. Корпус насоса и крышка изготовлены из алюминиевого сплава. В конструкции насоса используется специальный двухрядный шариковый подшипник 5НР17124Е.Р6Q6/L19 или 6-5НР17124ЕС30, с двухсторонним уплотнением, с роликом вместо внутренних колец.

С 1999 года на водяных насосах применяется армленное рабочее колесо марки ПП СВ-30 с прямыми радиальными лопатками, обозначение 421.1307032-04, взамен ранее применявшегося рабочего колеса с загнутыми назад лопатками, обозначение 4022.1307032. В результате перехода на новую крыльчатку были значительно увеличены производительность и давление подачи водяного насоса, что позволило обеспечить надежную работу системы охлаждения двигателя, а также повысить эффективность работы системы отопления салона. .

Термостат типа ТС-107.

Двухклапанный, с твердым наполнителем, расположен в выходном патрубке ГБЦ и соединен шлангами с водяным насосом и радиатором. Основной клапан термостата начинает открываться при температуре охлаждающей жидкости 78-82 градуса, полностью открываться при температуре 94 градуса.

При закрытом основном клапане жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя. Когда основной клапан полностью открыт, вспомогательный клапан закрыт, вся жидкость проходит через радиатор охлаждения.

Термостат автоматически поддерживает требуемую температуру охлаждающей жидкости в двигателе, перекрывая циркуляцию жидкости через радиатор. В холодную погоду, особенно при малых нагрузках на двигатель, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость не циркулирует через радиатор.

Термостат нельзя снимать с системы охлаждения, так как в холодное время года двигатель без термостата долго прогревается и работает при низкой температуре охлаждающей жидкости. В результате ускоряется его износ, увеличивается расход топлива, происходит обильное отложение смолистых веществ в двигателе, не обеспечивается нормальная температура воздуха в салоне автомобиля.

В теплое время года при отсутствии термостата большая часть охлаждающей жидкости будет циркулировать по малому кругу через рубашку охлаждения двигателя, минуя радиатор. В итоге это приведет к перегреву двигателя.

Расширительный бачок системы охлаждения.

На автомобилях УАЗ расширительный бачок системы охлаждения двигателя УМЗ-421 напрямую связан с атмосферой. Регулировка обмена жидкости между бачком и замкнутым объемом системы регулируется двумя вентилями: впускным и выпускным, расположенными в пробке радиатора. Выпускной клапан открывается при избыточном давлении 0,45-0,60 кгс/см2, а впускной — при разрежении 0,01-0,1 кгс/см2.

Циркуляция охлаждающей жидкости по малому кругу.

При прогреве двигателя при температуре охлаждающей жидкости ниже 80 градусов работает малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость закачивается в рубашку охлаждения блока цилиндров водяным насосом, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость поступает в рубашку охлаждения головки , затем в корпус термостата и через нижний клапан термостата и патрубок на вход водяного насоса. При этом радиатор отключается от основного потока теплоносителя.

Для более эффективной работы системы отопления салона при циркуляции жидкости по малому кругу такое положение может сохраняться длительное время при низких отрицательных температурах окружающего воздуха; в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Это дросселирование приводит к увеличению перепада давления на входе и выходе из радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата снижает вероятность аварийного перегрева двигателя при отсутствии термостата, так как значительно ослабляется шунтирующее действие малого круга циркуляции жидкости, поэтому значительная часть жидкости будет проходить через радиатор охлаждения.

Кроме того, для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

Циркуляция охлаждающей жидкости по большому кругу.

При повышении температуры жидкости до 80 градусов и более верхний клапан термостата открывается, а нижний клапан закрывается. Теплоноситель циркулирует по большому кругу. Для правильной работы система охлаждения должна быть полностью заполнена жидкостью.

При прогреве двигателя объем жидкости увеличивается, ее избыток вытесняется за счет повышения давления из замкнутого циркуляционного объема в расширительный бачок. При снижении температуры жидкости, например, после остановки двигателя, жидкость из расширительного бачка возвращается в замкнутый объем под действием возникающего разрежения.

На автомобилях УАЗ с двигателем УМЗ-417 применяется жидкостная, закрытая система охлаждения, с принудительной циркуляцией охлаждающей жидкости центробежным насосом системы охлаждения. На автомобиль УАЗ-3151 и некоторые другие модели в зависимости от комплектации может быть установлен предпусковой, интегрированный в систему охлаждения. В качестве теплоносителя используется низкозамерзающая жидкость.

Для нормальной работы двигателя УМЗ-417 температура охлаждающей жидкости должна поддерживаться в пределах 70-90 градусов. Эта температура достигается с помощью автоматически работающего термостата, регулирующего количество жидкости, проходящей через радиатор, и жалюзи, регулирующих количество воздуха, охлаждающего радиатор.

Контроль температуры охлаждающей жидкости в системе охлаждения УМЗ-417.

Для контроля температуры охлаждающей жидкости на панели приборов имеется электрический, датчик которого вкручен в полость кронштейна водяного насоса. Кроме того, о перегреве охлаждающей жидкости сигнализирует контрольная лампа с красным фильтром, установленная на панели приборов и соединенная электрическим проводом с датчиком, ввернутым в верхний бачок радиатора.

Контрольная лампа загорается при достижении охлаждающей жидкостью температуры 92-98 градусов. При загорании контрольной лампы необходимо открыть жалюзи радиатора. Причинами перегрева могут быть:

— пониженный уровень жидкости в радиаторе
— слабое натяжение ремня вентилятора
— движение при закрытых жалюзи или закрытом клапане изоляционного кожуха

Техническое обслуживание системы охлаждения двигателя УМЗ-417.

Уровень охлаждающей жидкости в расширительном бачке проверяют на холодном двигателе, он должен быть на 30-40 мм выше метки «Min». При снижении уровня низкозамерзающей жидкости в результате ее выкипания необходимо долить в систему охлаждения чистую воду, так как вода в первую очередь испаряется из жидкости, в связи с тем, что температура кипения воды значительно ниже, чем у этиленгликоля. При снижении уровня жидкости в результате протечки необходимо после устранения причины протечки долить низкозамерзающую жидкость.

Замена низкозамерзающей жидкости в системе охлаждения двигателя УМЗ-417 производится каждые 2 года или через 60 000 км пробега. Перед заливкой свежей жидкости рекомендуется промыть систему охлаждения чистой водой. Слив жидкости из системы охлаждения осуществляется через два крана. Один расположен на нижнем бачке радиатора, другой на блоке цилиндров или, если на УАЗе установлен предпусковой подогреватель, то на его котле.

Техническое обслуживание водяного насоса системы охлаждения.

Центробежного типа, приводится в движение клиновым ремнем от шкива коленчатого вала. В конструкции насоса используется шарико-роликовый подшипник, выполненный заодно с валом насоса. Подшипник имеет специальные уплотнения для сохранения заложенной при изготовлении смазки. Подшипник не требует дополнительной смазки в процессе эксплуатации. Течь охлаждающей жидкости через контрольное отверстие свидетельствует о дефекте уплотнения сальника.

Часть автомобилей УАЗ с двигателями УМЗ-4178 и УМЗ-4179 может комплектоваться водяным насосом, в конструкции которого используются шарикоподшипники. В таких насосах полость уплотнена резиновой манжетой, которая пружиной плотно прижата к уплотнительной шайбе и валу насоса.

Подшипники такого водяного насоса смазываются через одно регулярное ТО смазкой типа Литол-24 через масленку до выхода смазки из контрольного отверстия. Любую лишнюю смазку необходимо удалить, так как она может попасть на ремень вентилятора.

Проверяется вдавливанием между шкивами водяного насоса и генератора с усилием 39 Н. Прогиб ремня должен быть в пределах 8-14 мм. Для регулировки натяжного ремня ослабьте болты крепления, переместите его в нужном направлении, затяните болты и еще раз проверьте натяжение ремня.

Проверка работы термостата системы охлаждения.

Термостат запорного типа с твердым наполнителем расположен в выходном патрубке, расположенном на кронштейне насоса системы охлаждения, и действует за счет движения штока в цилиндре термостата. Клапан термостата начинает открываться при температуре охлаждающей жидкости 69-72 градуса и полностью открывается при температуре 81-85 градусов. Термостат, включая или выключая радиатор, автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе.

Эксплуатация двигателя УМЗ-417 без термостата недопустима, так как при его снятии основной поток охлаждающей жидкости будет циркулировать по малому кругу системы охлаждения, минуя радиатор, что приведет к перегреву двигателя.

Работу термостата проверяют одновременно с промывкой системы охлаждения, а также при систематическом перегреве двигателя, при исправности системы питания и зажигания. Для проверки термостат вместе с термометром помещают в сосуд с водой, нагретой до температуры 90-100 градусов. Затем при постепенном охлаждении воды контролируют температуру начала и конца закрытия клапана термостата. Неисправный термостат заменяется новым.

Также проверить исправность термостата можно, прогревая входной патрубок верхнего бачка радиатора при прогреве двигателя. При неисправном термостате этот патрубок нагревается сразу после запуска двигателя, при исправном — после того, как температура воды в блоке двигателя достигает температуры 60-70 градусов по указателю температуры воды на панели приборов.

Крышка радиатора системы охлаждения.

Герметично закрывает радиатор и сообщает систему охлаждения с расширительным бачком только через выпускной и впускной клапаны. Выпускной клапан открывается при повышении давления в системе охлаждения до 44,1-58,8 кПа и выпускает охлаждающую жидкость или пары в расширительный бачок. Впускной клапан открывается при разрежении в системе 0,98-9,8 кПа и пропускает охлаждающую жидкость из расширительного бачка в радиатор.

Уплотнительная прокладка пробки радиатора предотвращает утечку паров или охлаждающей жидкости через зазор между горловиной радиатора и стопорной пружиной пробки радиатора. Для нормальной работы пробки радиатора необходимо, чтобы прокладки клапанов и прокладка между горловиной радиатора и стопорной пружиной были в порядке.

Вентилятор охлаждения и муфта вентилятора.

Четырехлопастной сборный, крепится к ступице водяного насоса. Вентилятор приводится вместе с водяным насосом клиновым ремнем от коленчатого вала. На некоторые автомобили УАЗ может быть установлена вискомуфта привода вентилятора, предназначенная для снижения расхода топлива, уменьшения шума вентилятора, облегчения прогрева холодного двигателя и поддержания теплового режима двигателя в оптимальных пределах.

В зазоре между ведущей и ведомой частями сцепления находится высоковязкая рабочая жидкость, посредством которой вращение передается от вала сцепления, установленного на ступице шкива насоса системы охлаждения, на картер сцепления и прикрепленный к нему вентилятор. Сцепление включается и выключается автоматически в зависимости от температуры воздуха за радиатором. Муфта не разборная.

Если перепускное отверстие забито, сцепление перестает включаться или включается не полностью, и двигатель может перегреться. Для устранения указанной неисправности отверните муфту от ступицы, снимите вентилятор и отверните две шпильки от корпуса муфты. Затем нужно слить рабочую жидкость через отверстия для шпилек и тщательно промыть внутреннюю полость муфты бензином.

Дайте полностью стечь бензину и залейте 40 граммов полиметилсилоксановой жидкости ПМС-10000 в муфту через одно из отверстий. Второе отверстие должно оставаться открытым для выхода воздуха. После этого вверните шпильки в корпус, закрепите вентилятор и установите муфту на ступицу шкива насоса системы охлаждения. Обратите внимание, что соединение вала муфты со ступицей имеет левую резьбу. Внешняя поверхность муфты должна содержаться в чистоте.

Жалюзи системы охлаждения.

Устанавливается перед радиатором. Заслонки управляются с места водителя с помощью тяги. При потягивании тяговой ручки на себя жалюзи закрываются, при скольжении открываются.

Проверка и обслуживание заслонок системы охлаждения.

Жалюзи проверяют на полноту открытия при полностью вдвинутой рукоятке привода. Если жалюзи при этом полностью не открываются, то необходимо выполнить следующие операции:

— ослабить винт крепления тяги привода в шарнире рычага, расположенного на жалюзи
— полностью открыть жалюзи, повернув рычаг привода против часовой стрелки
— до упора выдвинуть ручку привода жалюзи и зафиксировать в этом положение в шарнирной муфте рычага
— проверить, полностью ли открываются и закрываются створки жалюзи, вдавливая или вытягивая ручку привода

Если ручка привода двигается с большим усилием, то необходимо смазать оси створок и тяга. Тягу смазывают, предварительно сняв ее с корпуса и очистив. В холодное время года в дополнение к жалюзи рекомендуется устанавливать теплоизоляционный кожух с откидным клапаном.

Замена охлаждающей жидкости в системе охлаждения УМЗ-417.

При сливе жидкости снимается пробка радиатора, откручивается заливная пробка отопителя и открывается кран отопителя. Оставшуюся жидкость в расширительном бачке и шланге, соединяющем его с радиатором, удаляют через отсоединенный шланг от радиатора или путем поднятия бачка над радиатором.

При отсутствии низкозамерзающей жидкости допускается использовать чистую воду, по возможности не жесткую, во избежание интенсивных отложений накипи, что приведет к перегреву двигателя и повышенному расходу топлива. В этом случае при температуре окружающего воздуха ниже 0 градусов шланг, соединяющий радиатор с расширительным бачком, необходимо отсоединить от расширительного бачка и направить вниз для удаления пара из радиатора. Наличие воды в расширительном бачке при отрицательных температурах не допускается.
