АВТОМОБИЛЬНЫЙ АДАПТЕР K L ЛИНИИ
Купил себе авто Fiat Tipo 1990 г.в., и немножко поездив стал замечать, что машина ест слишком много бензина. Покопав в интернете чем можно продиагностировать нашел, что эту машину читает только унискан и никакой другой прибор.
Так как там стоит моноджетроник — очень старая система еще на контроллере серии AT89, на каком точно уже не помню, и решил собрать адаптер, но чтоб скучно не было, просмотрев кучу схем к-лайн адаптеров понял, что Uniscan представляет собой 2 раздельных к-лайн адаптера и как бы ключ для защиты софта на Tiny-2313 и 24c02.
Схема адаптера — вариант 1
Сначала собрал адаптер по схеме приведенной выше схеме на компараторе и транзисторах, мою машину-то она читала без проблем, но машину брата уже никак, еще несколько машин — то читал, то всякую ерунду показывал, потом еще покопав в просторах интернета пришел к выводу, что нужно использовать специализированную микросхему для стандарта ISO9141, так как уровни лог.1 и 0 в разных блоках разные, и схема на компараторе нормально не хочет работать, конечно ее можно заставить нормально работать подбором резисторов делителя компаратора, но это очень долго и невыгодно, проще использовать микросхемы которые хорошо справляются с этой задачей. Я использую L9637 — дешево и сердито, можно также использовать mc33199, mc33290 и другие. Но L9637 можно выдрать из ненужного иммобилизатора от ВАЗ, АПС–4. Так и начал заниматься автомобильной диагностикой, на данное время собрал не один адаптер. Советую собрать адаптер по схеме тот же унискан и с переключением L линии с второго ком-порта на первый, так же изменением напряжения подтяжки для разных блоков.
Схема адаптера — вариант 2
Адаптер представляет собой два к-лайн адаптера один работает на K линию (COM1) второй на L линию (COM2), здесь MAX232 для преобразование уровней RS232-TTL, а L9637 для преобразования TTL сигналов по двум линиям Rx и Tx в сигнал стандарта ISO9141, где лог 1 и 0 имеют свои соответствующие значения.
Микросхемы Tiny2313 и 24c02 предназначены для защиты софта, в эпромку записан ключ который при пуске софта Uniscan сверяется с программой, сначала идет посыл сигналов с первого и второго порта потом идет отправка ключа на второй COM порт.
После сборки адаптера (схема, печатка и прошивки прилагаются) нужно проверить сначала, правильно ли вы собрали и работают ли у вас K и L линии, как это сделать можно посмотреть на видео (проверка с помощью софта VAG COM, можно также в терминалке проверить).
Запускаем программу, (надеюсь вы уже подключили адаптер к компьютеру и подали питание) во вкладке «Опции» затем выбираете COM1 и жмем
Видео работы автоадаптера
Переходим к проверке адаптера в софте Uniscan (смотрите видео). Запускаем Uniscan из под DOS (как запустить Uniscan прилагается инструкция).
Выбираем марку и блок который нужно диагностировать подтверждаем выбор если после этого появилось «синее меню» где пишет F1 ошибки, параметры и так далее — то у вас все получилось, при этом должны сначала мигать желтый светодиод потом раз мигнуть зеленый. Если нет и появилась красная рамка где пишет «проблема соединения…», то смотрим первым делом не попутали ли COM1 и 2 местами, при правильно подключении будет мигать желтый светодиод, при неправильном зеленый. Если все правильно смотрим правильно ли прошились Attiny и 24c02 если все в порядке смотрим генерирует ли кварц на 10.245 МГц (на крайний случай можно использовать 10.24 МГц с другим не заведется) на 4 и 5 ноге тиньки должны быть осциллограммы, если на одной из них нету — уже не помню на какой-то кварц под замену. Если у вас светодиоды мигают как описано выше и мигает сама красная рамка, тогда смотрите саму епромку и правильно ли она зашилась. Вроде все проблемы описал. Вот тут скачайте список разъёмов.
Адаптер работает с софтом Uniscan виза 1.83, и как к-лайн адаптер с большинством программ таких как VagCom, VagTool, Мотортестер, Daewoo Research, Chewrolet Explorer и много других. А также есть неплохой набор программ под данный адаптер — EUROSCAN.
Фото готового автомобильного адаптера:
COM2 сделал под два разъёма на 9 пин и на 25 под старые и более новые компьютеры. L9637 существует только в смд, поэтому сделал такие себе переходнички припаяв проводочки к микросхеме и к панельке. Еще немаловажным есть использование «железных» COM портов, никакие USB-COM переходники и PCE карты работать не будут, кроме некоторых карт, которые работают под DOS и есть драйвера под ДОС, такие как Agrosy и Silicom.
И сама программа работает только под чистым ДОС-ом или WIN98 в режиме DOS, никакие эмуляторы ДОС-а не подойдут! Системные требования не критичны — от первого Pentium и до 4 работает без проблем, проверял лично. Список автомобилей прилагается. Дополнительно изучите эту инструкцию. Автор статьи (не оставил данных).
Форум по диагностике авто
Обсудить статью АВТОМОБИЛЬНЫЙ АДАПТЕР K L ЛИНИИ
Подключение k line адаптера
1. Подключите k line адаптер к свободному USB порту Вашего персонального компьютера, ноутбука, нетбука с операционной системой Windows XP / Vista / Win7
2. После подключения k line адаптера к Вашему ПК операционная система попросит Вас установить специализированный драйвер (двайвер для 64bit). Вам будет необходимо указать путь к драйверу после чего следовать дальнейшим указаниям системы
3. После успешной установки драйвера для k line адаптера в Вашей системе в диспетчере устройств появится виртуальный COM-порт, через который и будет вестись обмен данными между адаптером и ЭБУ Вашего автомобиля
4. Подключите k line адаптер к диагностической колодке OBD II Вашего автомобиля
5. После этого можно включить зажигание Вашего автомобиля
6. Теперь можно запустить диагностическую программу на Вашем ПК и произвести необходимые действия
В случае если соединение с программой не происходит и программа не находит адаптер, необходимо посмотреть верный ли порт для соединения Вы выбрали в программе. В случае если в процессе производства диагностики часто возникают ошибки передачи данных, то необходимо изменить значение параметра «Время ожидание» в настройках драйвера.
Для того чтобы узнать номер порта который необходимо указывать в программе, либо изменить время отклика необходимо правой кнопкой мыши кликнуть по значку «Мой компьютер» и выбрать там параметр «Свойства». В открывшимся окне находим вкладку «Диспетчер устройств» и в группе «Порты (COM и LPT)» выбираем порт, соответствующий k line адаптеру:
Нажмите правой кнопкой мыши на выбранном Вами порту, после чего откроется меню, в котором следует выбрать пункт «Свойства»:
Перейдите на закладку «Параметры порта» после чего нажмите кнопку «Дополнительно»:
В открывшемся перед Вами окне в параметр «Время ожидания» необходимо задать значение 1:
Порядок отключения K line адаптера
— Закройте диагностическую программу на Вашем ПК
— Выключите зажигание Вашего автомобиля
-Аккуратно отключите адаптер от диагностической колодки Вашего автомобиля
— Отключите K line адаптер от Вашего ПК
Надеемся, что Вам удалось успешно подключить Ваш k line адаптер к вашему ПК и произвести диагностику Вашего автомобиля. Если у Вас все еще остались вопросы, обращайтесь к нам, мы с удовольствием Вам поможем.
BM9213Автомобильный USB адаптер K-L-линии универсальный.
Дополнительная информация
Самый новый драйвер, для вашей операционной системы, можно скачать с сайта производителя микросхем http://www.ftdichip.com/Drivers/VCP.htm
USB k line адаптер BM9213 предназначен для подключения персонального компьютера (PC) или ноутбука к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями.
Универсальный автомобильный адаптер kl-линии BM9213 представляет собой преобразователь уровней логических сигналов обмена ЭБУ и стандартного порта USB. Драйвер К-линии полностью защищен от случайного замыкания на корпус и перегрева.
О применении автомобильного адаптера K-L линии BM9213
Назначение контактов разъема BM9213
Если Вы используете для ВМ9213 К-линию для диагностики, то расположите устройство согласно рисунка выше.
1. Подсоедините красный положительный провод питания +12В к контакту +12V.
2. Подсоедините черный отрицательный провод питания к контакту GND.
3. Подсоедините провод К-линии к контакту K-Line.
Если Вы используете для ВМ9213 L-линию для диагностики, то расположите устройство согласно рисунка выше.
1. Подсоедините красный положительный провод питания +12В к контакту +12V.
2. Подсоедините черный отрицательный провод питания к контакту GND.
3. Подсоедините провод L-линии к контакту L-Line
Соедините ВМ9213 с ЭБУ проводом длиной не более 0,5 метра: общий+линия+12В.

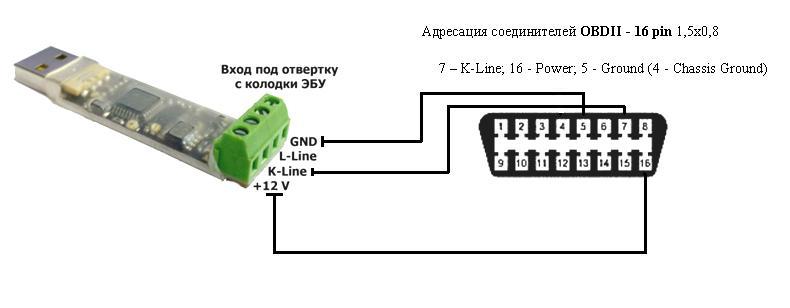

Схема подключений k-l адаптера BM9213 к ODBII
Назначение контактов разъема ODBII
Подключение адаптер k-line BM9213 к ПК и настройка устройства

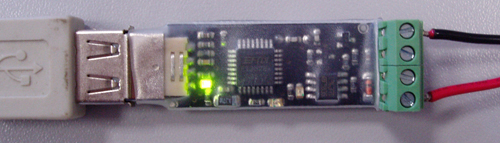

— Подключите k-l адаптер BM9213 к разъему USB компьютера. При этом на устройстве светит зеленый индикатор питания
— В операционной системе Windows XP обнаружение и установка драйвера устройства произойдут автоматически. При установке может появиться предупреждение «Данное устройство не тестировалось на совместимость с Windows» — игнорируйте его и нажмите «Далее».
— Устройство установится как «USB Serial Port».
— Посмотрите, какой порт ОС выделила для ВМ8039, для чего войдите в Пуск — Настройка — Панель Управления — Система — Оборудование — Диспетчер Устройств — Порты (СОМ и LPT) — USB Serial Port (COM1). — Если ОС назначила устройству номер порта более четвертого, пожалуйста, переназначьте его, для чего войдите в: Port Settings – Advanced – Com Port Number и задайте номер порта не более четвертого — COM1, либо СОМ2, либо СОМ3.
— Запустите необходимую интерфейсную программу, соедините проводниками устройство с ЭБУ автомобиля.
Внимание! Сигналы +12В и GND нужно также брать с OBD колодки Вашего автомобиля.
Проверка исправности адаптера k-line ВМ9213 при отсутствии ЭБУ
— Выключите ПК / Ноутбук.
— Подайте питание +12В на ВМ9213.
— Соедините ВМ9213 с USB портом ПК.
— Включите ПК.

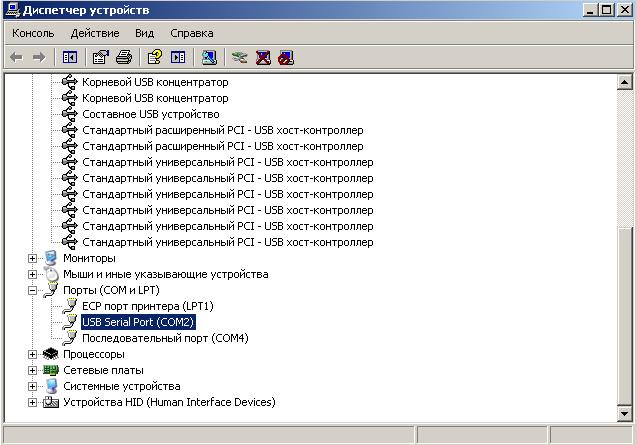

— На ПК войдите в Пуск — Настройка — Панель Управления — Система — Оборудование — Диспетчер Устройств — Порты (СОМ и LPT).
— При этом в Диспетчере Устройств появляется USB Serial Port (COM2) в Порты (СОМ и LPT) и на BM9213 светит зеленый индикатор.
— Если Ваш ПК назначил BM9213 более высокий порт, чем СОМ2, пожалуйста, переназначьте номер порта на более низкий, для чего войдите: Port Settings – Advanced – Com Port Number и задайте номер порта не более четвертого — СОМ2.

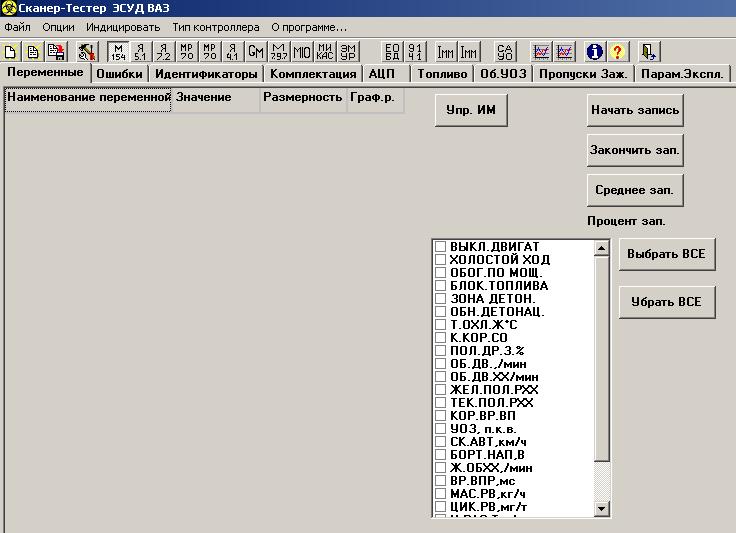

— Запустите на ПК программу stevaz.exe
— Войдите в Опции.

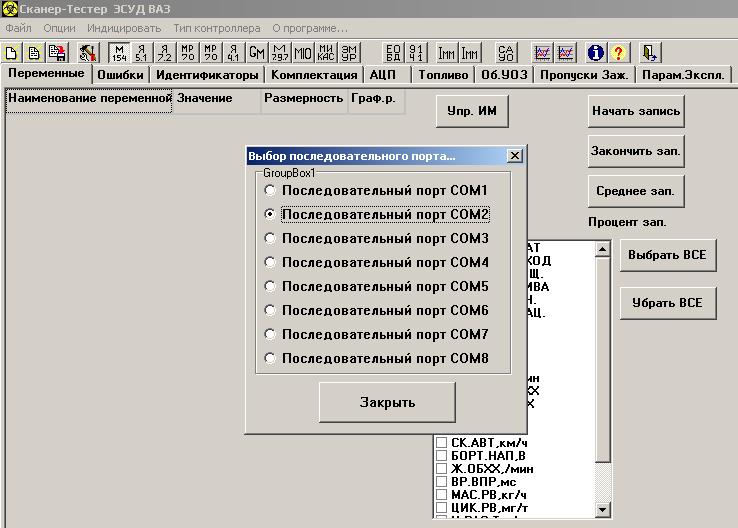

— В «Выборе порта» выберите СОМ2 и нажмите «Закрыть».
— Для проверки отправки и получения данных от ПК к ВМ9213 нажмите «Начать запись». При этом вспыхивают индикаторы «Передача» и «Прием», что подтверждает исправность ВМ9213.
— Отсоедините адаптер k-line от ПК.
— Проверка исправности завершена.
