Рассматриваем автомобиль Nissan Almera Classic (B10) выпущенные в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годах.

Блок предохранителей и реле в салоне Ниссан Альмера Классик

Монтажный блок в салоне расположен со стороны водителя в нижней части панели управления.

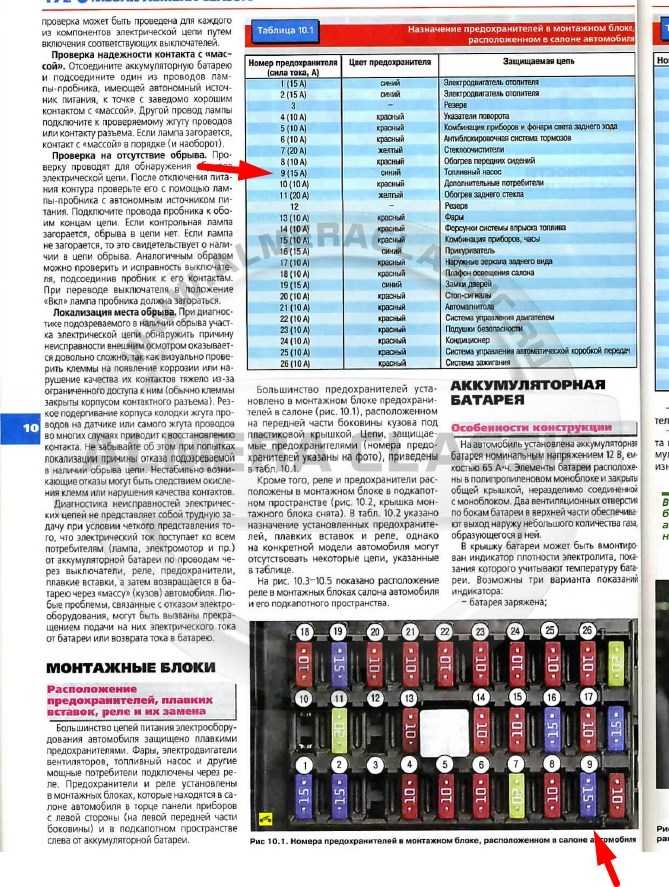

Схема блока предохранителей Ниссан Альмера Классика

Описание

Номер предохранителя (сила тока, А)Цвет предохранителяЗащищаемая цель
1(15 А)синийЭлектродвигатель отопителя
2 (15 А)синийЭлектродвигатель отопителя
3Резерв
4 (10 А)красныйУказатели поворота
5 (10 А)красныйКомбинация приборов и фонари света заднего хода
6 (10 А)красныйАнти блокировочная система тормозов
7 (20 А)желтыйСтеклоочистители
8 (10 А)красныйОбогрев передних сидений
9 (15 А)синийТопливный насос
10 (10 А)красныйДополнительные потребители
11 (20 А)желтыйОбогрев заднего стекла
12Резерв
13 (10 А)красныйФары
14 (10 А)красныйФорсунки системы впрыска топлива
15 (10 А)красныйКомбинация приборов, часы
16 (15 А)синийПрикуриватель
17 (10 А)красныйНаружные зеркала заднего вида
18 (10 А)красныйПлафон освещения салона
19 (15 А)синийЗамки дверей
20 (10 А)красныйСтоп-сигналы
21 (10 А)красныйАвтомагнитола
22 (10 А)красныйСистема управления двигателем
23 (10 А)красныйПодушки безопасности
24 (10 А)красныйКондиционер
25 (10 А)красныйСистема управления автоматической коробкой передач
26 (10 А)красныйСистема зажигания

Реле в салоне Ниссан Альмера Классик

Описание

  1. реле стеклоподъемников;
  2. реле заднего противотуманного фонаря;
  3. реле центрального замка

На обратной стороне монтажного блока расположены еще 4 реле.

Описание

  1. реле системы кондици­онирования;
  2. 1-е реле зажигания;
  3. 2-е реле за­жигания:
  4. реле дополнительного оборудования

Блок реле и предохранителей под капотом Ниссан Альмера Классик

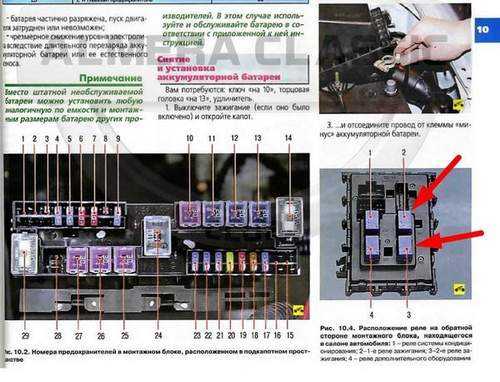

Схема блока предохранителей в моторном отсеке Ниссан Альмера Классик

Описание

Номер предохранителяЗащищаемая цепьНоминальный ток, А
1Резерв
2Резерв
3Резерв
4Звуковой сигнал15
5Дроссельная заслонка15
6Габаритные огни10
7Система управления двигателем10
8Резерв
9Катушки зажигания15
10Цепь замка зажигания30
11Антиблокировочная система тормозов20
12Антиблокировочная система тормозов20
13Антиблокировочная система тормозов20
141-й главный предохранитель65
15Резерв
16Резерв
17Обогрев ветрового стекла15
18Антиблокировочная система тормозов5
19Задний противотуманный фонарь10
20Комбинация приборов20
21Противотуманные фары15
22Дальний свет фар15
23Ближний свет фар15
24Генератор100
251-й электродвигатель вентилятора радиатора30
262-й электродвигатель вентилятора радиатора30
27Стеклоподъемники30
28Резерв
292-й главный предохранитель65

Схема блока реле под капотом Ниссан Альмера Классика

Описание

  1. реле ближ­него света фар;
  2. реле противоугонной сигнализации;
  3. реле дальнего света фар;
  4. 2-е реле вен­тилятора радиатора;
  5. диагностический разъем ABS;
  6. 1-е реле вентилятора радиатора;
  7. реле звукового сигнала;
  8. реле кондиционера;
  9. реле автоматической коробки передач;
  10. 3-е реле вентилятора радиатора.



0 4 617

Понравилась статья? Поделиться с друзьями:

Предохранители Ниссан Альмера Классик (B10), 2006

Ремонт » Электрика » Электросхемы » Nissan » Almera Classic » Almera Classic (B10), 2006 — 2013

24.08.2019

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Ниссан Альмера Классика (Б10) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска с бензиновым двигателем QG16DE (1.6 n. DOHC).


В этой машине установлено три монтажных блока. Главный расположен в салоне, два других в подкапотном отсеке.

В моторном отсеке


Расположение компонентов: 1, 16, 26 — блоки предохранителей и реле.



Основной блок находиться в правой части около АКБ, дополнительный в левой стороне моторного отсека.

Пример основного блока.

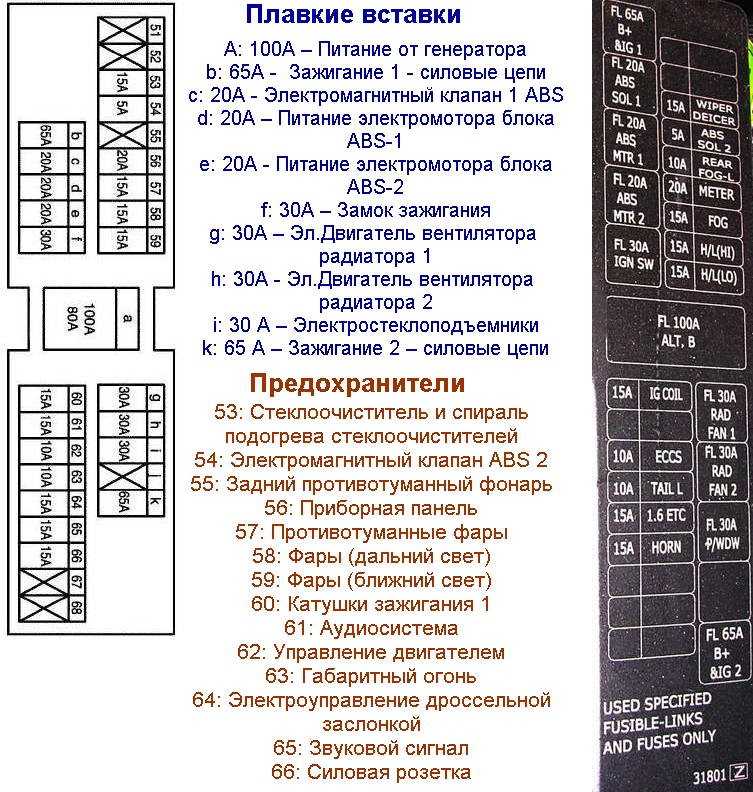

Схема предохранителей в основном блоке моторного отсека
Ток, АОписание
1Резервный
2
3
415Звуковой сигнал
515Дроссельная заслонка
610Габаритные огни
710Система управления двигателем
8Резервный
915Катушки зажигания
1030Цепь замка зажигания
1120Антиблокировочная система тормозов
1220Антиблокировочная система тормозов
1320Антиблокировочная система тормозов
14651-й главный предохранитель
15Резервный
16
1715Обогрев ветрового стекла
185Антиблокировочная система тормозов АБС
1910Задний противотуманный фонарь
2020Комбинация приборов
2115Противотуманные фары
2215Дальний свет фар
2315Ближний свет фар
24100Генератор
2530электродвигатель вентилятора радиатора №1
2630электродвигатель вентилятора радиатора №2
2730Стеклоподъемники
28Резервный
29652-й главный предохранитель
Схема реле в дополнительном блоке моторного отсека
Расшифровка
1реле ближ­него света фар
2 противоугонная сигнализация
3реле дальнего света фар
4реле вен­тилятора радиатора №2
5разъем ABS / АБС
6реле вентилятора радиатора №1
7звуковой сигнал
8кондиционер
9реле АКПП
10реле вентилятора радиатора №3

В салоне


Находится слева от руля, под панелью приборов.

Общий вид блока.

Схема салонного блока предохранителей Альмера Классик
ОписаниеТок, А
1Электродвигатель отопителя15
215
3Резервный
4Указатели поворота10
5Комбинация приборов и фонари света заднего хода10
6АБС
10
7Стеклоочистители20
8Обогрев передних сидений10
9Бензонасос15
10Дополнительные потребители10
11Обогрев заднего стекла20
12Резервный
13Фары10
14Форсунки системы впрыска топлива10
15Комбинация приборов, часы10
16Предохранитель прикуривателя Альмера Классик15
17Наружные зеркала заднего вида10
18Плафон освещения в салоне10
19Замки дверей15
20Стоп-сигналы10
21Магнитола10
22Система управления двигателем 10
23Подушки безопасности10
24Кондиционер10
25Система управления АКПП10
26Система зажигания10
Реле на фронтальной стороне блока
1стеклоподъемники
2задний противотуманный фонарь
3центральный замок
Реле на обратной стороне блока
1система кондиционирования
2зажигание №1
3зажигание №2
4дополнительное оборудование

Материалы по теме

Схема блока предохранителей Nissan Almera Classic B10 и реле с назначением и расположением

NissanОтзывов: 0

Одни относят Nissan Almera Classic к третьему поколению Almera, другие к рестайлинговой модели 2-го поколения. Оба варианта имеют свою правду. Так как он создан на платформе предыдущего поколения, у него модифицированный кузов с маркировкой B10 и измененная система подвески. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. Предлагаем ознакомиться с описанием блоков предохранителей и реле Nissan Almera Classic, а также их фото, схемы и расшифровка элементов .

Содержание

  • 1 Расположение коробки
  • 2 Пассажирский отсек
  • 3 ОБСУДЕНИЯ ДВИГАТЕЛЬНА
    • 3.1 BOX
    • 3.2 RELAY BOX

LOCATION LOCACATION

9000 2. Главный находится в кабине, два других — в моторном отсеке.

Схема

Салон

Находится в приборной панели с левой стороны, за небольшим ящиком.

Diagram

Designation

1 15A Heater motor
2 15A Heater motor
3 Reserve
4 10A Direction indicators
5 10A Комбинация приборов и фонари заднего хода
6 10A Антиблокировочная тормозная система
7 20A Wipers
8 10A Heated front seats
9 15A Fuel pump
10 10A Additional consumers
11 20A Heated rear window
12 Резерв
13 10A Фары
14 10A Топливные инжекторы
15 10A. Приборная кластер, часы
15 10A.0048
16 15A Cigarette lighter
17 10A Exterior mirrors
18 10A Interior lighting plafond
19 15A Door locks
20 10A Stop фары
21 10A Радиоприемник
22 10A Система управления двигателем
23 9 Подушки безопасности 10A0048
24 10A Кондиционер
25 10A Автоматическая система управления коробкой передач
26 10A. .

Реле

  1. Реле электрического стеклоподъемника;
  2. Реле заднего противотуманного фонаря;
  3. Реле центрального замка

Заднее боковое реле

  1. реле кондиционера;
  2. 1-е реле зажигания;
  3. 2-е реле зажигания;
  4. Реле вспомогательного оборудования
  5. .

Моторный отсек

Блок предохранителей

Он расположен с левой стороны аккумуляторной батареи. Текущая схема с описанием будет напечатана на обложке.

Схема

Назначение

  1. Резерв
  2. Резерв
  3. Резерв
  4. 15А Звуковой сигнал
  5. 15A дроссельный клапан
  6. 10A Боковые светильники
  7. 10A Система управления двигателями
  8. Резерв
  9. 15A Катушки зажигания
  10. 30A Схема блокировки зажигания. Блокировка тормозной системы
  11. 65A 1-й главный предохранитель
  12. Резерв
  13. Резерв
  14. 15A Обогрев ветрового стекла
  15. 5A Антиблокировочная система
  16. 10A Задний противотуманный фонарь
  17. 20A приборной кластер
  18. 15A FOG Lights
  19. 15A Фары High Beam
  20. 65А 2-й главный предохранитель

Количество элементов и их номинал может отличаться от данной информации и зависит от года выпуска и электрооборудования вашей Альмеры классик.

Блок реле

Находится возле правого крыла автомобиля, рядом с бочкой с омывающей жидкостью.

Diagram

Decoding

1 Headlamp low beam relay
2 Anti-theft alarm relay
3 Headlamp high beam relay
4 2-е реле вентилятора радиатора
5 Diagnostic connector ABS
6 1st radiator fan relay
7 Horn relay
8 Air conditioner relay
9 Automatic transmission relay
10 Реле 3-го вентилятора радиатора



Схема блока предохранителей Nissan Almera N16 и реле с назначением и расположением

NissanКомментарии: 3

Второе поколение Nissan Almera имеет маркировку кузова N16 и выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах с кузовами хэтчбек и седан. Рестайлинг 2003 года в основном коснулся внешнего вида этого автомобиля. В нашей публикации вы найдете информацию с описанием блоков предохранителей и реле nissan almera n16, их расположение и назначение.

Содержимое

  • 1 Расположение
  • 2 Салон
  • 3 Моторный отсек
    • 3.1 Блок предохранителей
    • 3.2 Блок реле

Расположение

Этот автомобиль содержит 3 основных блока с предохранителями и реле. Один в салоне и два в моторном отсеке. Подробнее см. на схеме.

Схема

Салон

Находится в приборной панели с левой стороны, за бардачком.

Фото

Тыльная и лицевая сторона

Схема

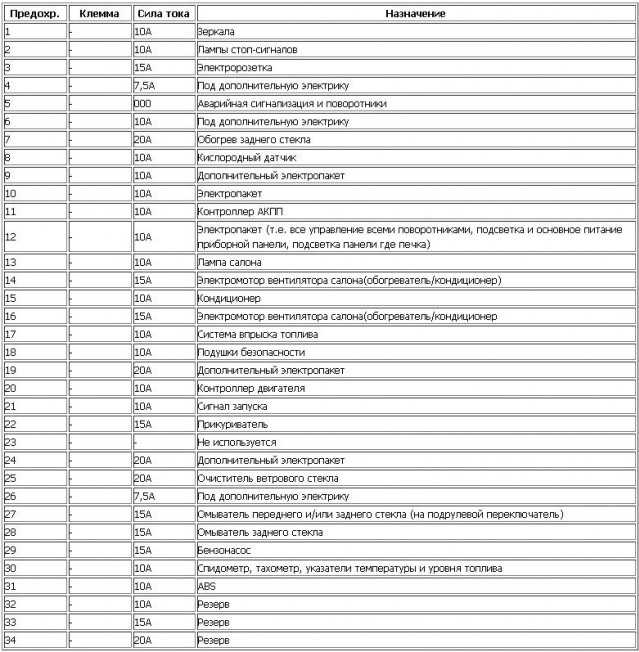

Назначение

Схема выключателей

  1. 10A зеркала
  2. 10A Тормозные светильники
  3. 15A мощность
  4. 7,5A Для дополнительной электрики
  5. 15A сигнализирует о сигнализации
  6. 10A для дополнительных электриков
  7. 20A. датчик
  8. 10А Доп электропакет
  9. 10А Электропакет
  10. 10А Контроллер АКПП
  11. 10А ЭБУ (т.е. все управление всеми поворотниками, подсветкой и основным питанием панели приборов, подсветка панели где печка)
  12. 10A Внутренняя лампа
  13. 15A Двигатель внутренней воздуходувки (нагреватель / кондиционер)
  14. 10A Кондиционер
  15. 15A Двигатель внутренней воздуходувки (обогреватель / кондиционер
  16. 10A Система инъекции топлива
  17. 10A. СВЕДЕНИЯ
  18. 20A. Не используется0012
  19. 7,5А Для дополнительной электрики
  20. 15А Омыватель переднего и/или заднего стекла (на подрулевом переключателе)
  21. 15А Омыватель заднего стекла
  22. 15А Бензонасос
  23. 10А Спидометр, тахометр, указатели температуры и уровня топлива
  24. 2 10А ABS
  25. 10А Резерв
  26. 15А Резерв
  27. 20А Резерв

Предохранитель №22, 15А, отвечает за прикуриватель.

Переднее боковое реле

  • R1 Headlamp relay
  • R2 Throttle valve control relay
  • R3 Power window relay
  • R4 Rear fog lamp relay

Rear side relay

  • R1 Ignition relay
  • R2 Blower motor relay
  • R3 Relay for additional equipment (электрические принадлежности)

Моторный отсек

Блок предохранителей

Расположен рядом с аккумуляторной батареей. Крышка будет отмечена актуальной схемой с описанием

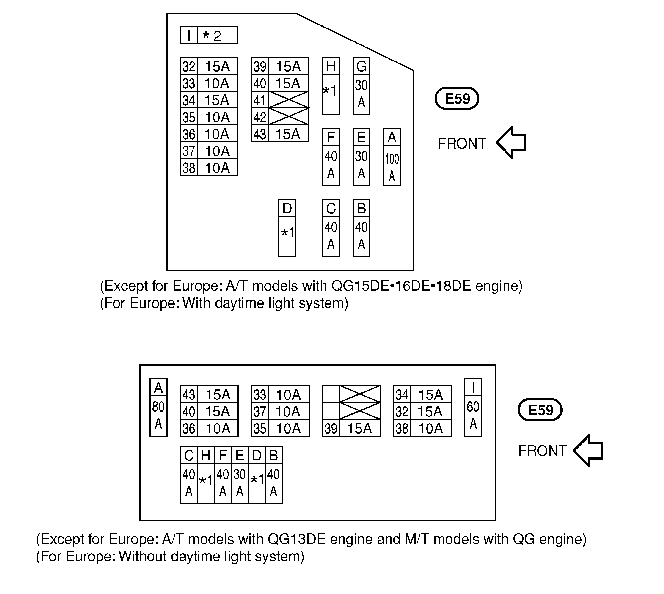

Диаграмма

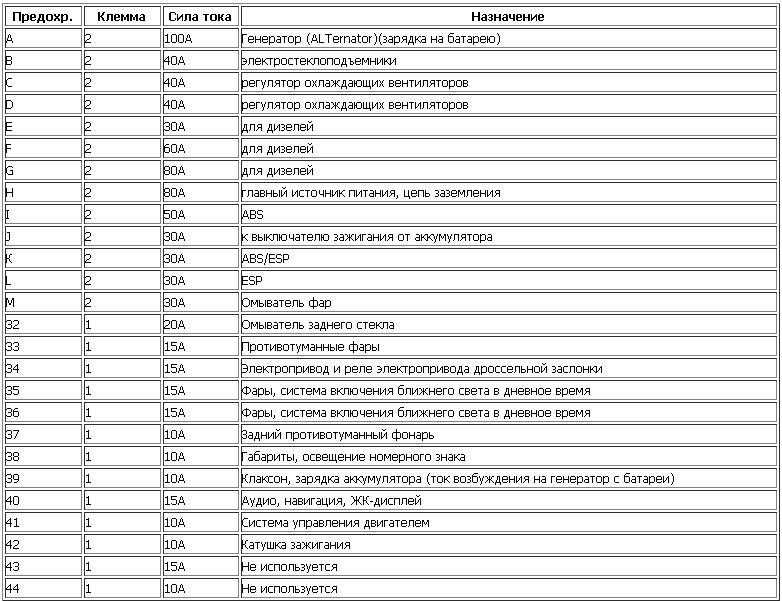

Назначение

  • A 100A Generator (зарядка батареи)
  • 40A Power Windows
  • с 40A Cooling Fun Controler
  • D 40A Regulator of Cooling Wantulation 9001 2
  • 111111111111111111111111111111111111111111 год. Регулятор DESTER Regulator
  • 2
  • 1111111111111112 ENGINE ENGIN
  • F 60A для дизельных двигателей
  • G 80A для дизельных двигателей
  • H 80A основной источник питания, цепь массы
  • I 50A ABS
  • J 30A к аккумуляторному выключателю зажигания
  • k 30A ABS/ESP
  • L 30A ESP
  • M 30A. Фор -световая машина
  • 32 20A Целью заднего стекла
  • 33 15A FOG Lights
  • 34 15A Electric Actuator и RELAY для Electric Trottle Clav ходовые огни
  • 36 15А Фары, дневные ходовые огни
  • 37 10А Фонарь задний противотуманный
  • 38 10А Габариты, освещение номерного знака
  • 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор от аккумулятора)
  • 40 15a Audio, Navigation, LCD -дисплей
  • 41 10A Система управления двигателями
  • 42 10A катушка зажигания
  • 43 10A USR
  • 44 ​​20A ENGIN со стороны бачка омывающей жидкости.

    Leave a Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
