4.

Предохранители

Блок реле и предохранителей расположен в салоне слева в приборной панели.

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.

Примечание:
Схема расположения предохранителей указана на корпусе блока предохранителей.

Номер предохранителя/номинальный ток	Наименование
F1/25	Электровентилятор радиатора системы охлаждения двигателя
F2/25	Обогрев заднего стекла
F3/10	Дальний свет (правый)
F4/10	Дальний свет (левый)
F5/10	Звуковой сигнал
F6/7,5	Ближний свет (левый)
F7/7,5	Ближний свет (правый)
F8/10	Сигнал охранной сигнализации
F9/25	Вентилятор отопителя
F10/7,5	Стоп-сигналы, комбинация приборов, освещение салона
F11/20	Стеклоочиститель, управление обогревом заднего стекла
F12/10	Комбинация приборов
F13/15	Прикуриватель
F14/5	Габаритный огонь (левый)
F15/5	Габаритный огонь (правый)
F16/10	Блок ABS
F17/10	Противотуманная фара (левая)
F18/10	Противотуманная фара (правая)
F19/15	Подогрев сидений
F20/5	Блок управления иммобилайзером
F21/7,5	Задние противотуманные фары
F22-F30/-	Запасные места для предохранителей
F31/30	Блок управления электроникой
F32/-	Запасное место для предохранителя

В зависимости от производителя на автомобиле может быть установлен один из нескольких типов блока реле и предохранителей. Кроме того, блоки реле и предохранителей могут отличаться также в зависимости от комплектации автомобиля.

Номера предохранителей, защищающих конкретные электрические цепи, указываются на корпусе блока предохранителей. Проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Примечание:
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки) не защищены предохранителями.

1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.

2. Повернуть на 90° три фиксатора и снять нижнюю крышку.

3. Открыть блок предохранителей.

4. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся там же в блоке предохранителей.

5. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.

Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно безболезненно обойтись некоторое время.

Примечание:

Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности установить новый предохранитель с требуемым номиналом силы тока.

Внимание:
— Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
— Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.

6.

Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

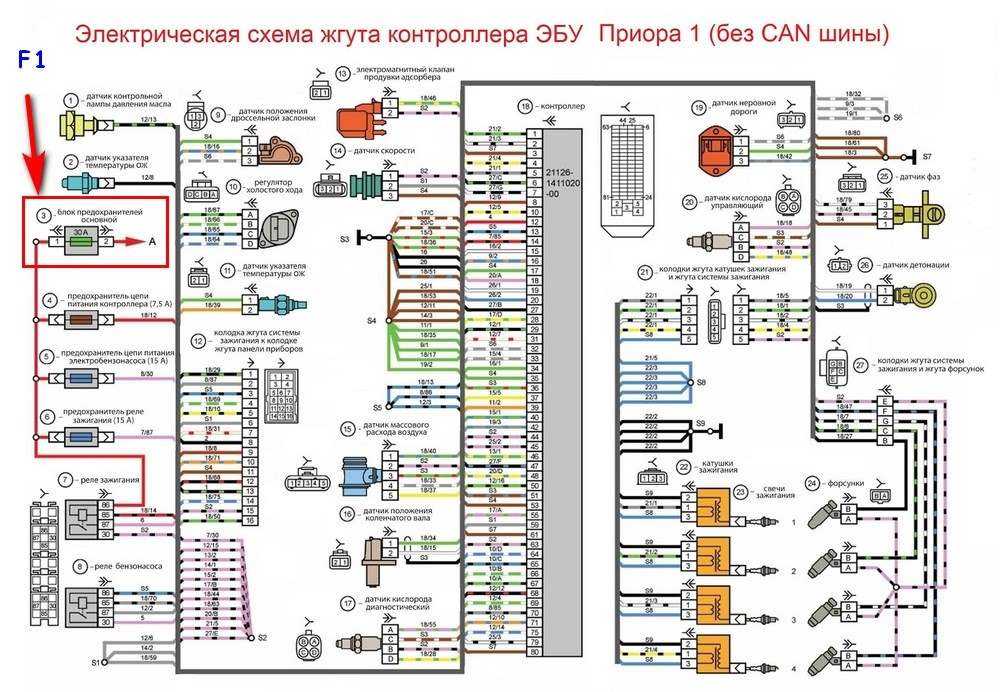

Замена предохранителей и реле Лада Приора

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.

При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем. Маркировка предохранителей и реле нанесена на внутренней стороне крышки

Расположение реле и предохранителей в монтажном блоке

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2.

Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.

Перед заменой предохранителей и реле нужно отключить клемму «─» АКБ

Поверните на 90° три замка крышки блока предохранителей и реле.

Преодолевая сопротивление фиксаторов, снимите крышку.

Зацепите пинцетом предохранитель и извлеките его из контактного разъема.

Установите в контактный разъем предохранитель того же номинала, что и снятый.

Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей.

Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.

Установите реле того же типа, что и снятое.

Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Цепи, защищаемые плавкими предохранителями штыревого типа

№ предохранителя — Сила тока, А — Защищаемая цепь

F1 – 25 — Электровентилятор радиатора системы охлаждения двигателя

F2 – 25 — Обогрев заднего стекла

F3 – 10 — Дальний сеет (правый борт)

F4 – 10 — Дальний сеет (левый борт)

F5 – 10 — Звуковой сигнал

F6 — 7,5 — Ближний свет (левый борт)

F7 — 7,5 — Ближний свет (правый борт)

F8 – 10 — Тревожный сигнал

F9 – 25 — Вентилятор отопителя

F10 — 7,5 — Комбинация приборов, освещение салона, стоп-сигнал

F11 – 20 — Стеклоочиститель, обогрев заднего стекла (управление)

F12 – 10 — Вывод «15» приборов

F13 – 15 — Прикуриватель

F14 – 5 — Габаритный свет (левый борт)

F15 – 5 — Габаритный свет (правый борт)

F16 – 10 — Вывод «15» АБС

F17 – 10 — Противотуманная фара левая

F18 – 10 — Противотуманная фара правая

F19 – 15 — Обогрев сидений

F20 – 5 — Блок управления иммобилизатором

F21 — 7. 5 — Задний противотуманный свет

F22-F3 — Резервное место для предохранителя

F31 – 30 — Блок управления электропакетом

F32 — Резервное место для предохранителя

Дальний свет работает, а ближний нет?

Перейти к основному содержанию

Никто не хочет ехать ночью с выключенными фарами. Во многих случаях дальний свет все еще будет работать, когда обычные фары выключаются, но просто небезопасно ездить с дальним светом, который может ослепить других водителей.

В нашем авторизованном сервисном центре в Carr Chevrolet мы помогли многим клиентам решить проблемы с фарами, и это одна из наиболее распространенных проблем, с которыми мы сталкивались. Ниже мы поделимся своим опытом с пятью вещами, которые, по нашему мнению, вы должны знать о том, почему ваши фары дальнего света работают, а фары ближнего света — нет. Если у вас возникла эта проблема, зайдите в наш сервисный центр Chevrolet и GM по адресу 15005 SW Tualatin Valley Highway, Beaverton, OR 9.7006. Решение проблемы с фарой не займет много времени, и вы можете легко записаться на прием онлайн, если хотите.

5. Переключатель фар

Большинство автомобилей имеют рычажные переключатели на рулевой колонке, которые включают дальний свет. Этот переключатель предназначен для частого использования, но со временем он может изнашиваться. Это не проблема, с которой мы сталкиваемся слишком часто, но это может случиться. Если проблема заключается в переключателе, вы, вероятно, заметите, что он не работает. Возможно, он не встал на место, как раньше, или просто немного расшатался. Если вы не уверены, зайдите к местному авторизованному дилеру и попросите техника, прошедшего обучение на заводе, осмотреть его.

4. Патроны для фар

Как вы знаете, фары большинства автомобилей состоят из лампочек, вставленных в патроны. Со временем эти розетки могут подвергнуться коррозии. Это может быть связано с плохим заземлением или множеством других проблем, но результатом является нарушение связи с лампой фары. На некоторых автомобилях фары имеют электропроводку, поэтому, если одна гаснет, другая тоже. Это означает, что плохой контакт из-за коррозии может привести к тому, что фары погаснут. Поскольку дальний свет находится в другой цепи, он часто работает нормально, даже когда ближний свет перестает работать.

3. Проводка фары

Как и практически в любой электрической системе, если проводка неправильная, система не будет работать. Это относится и к фарам вашего автомобиля. Если грызуны забрались под капот и перегрызли провода, или ослабло соединение, вы можете обнаружить, что фары перестают работать. Если вы знакомы с вольтметром, вы можете проверить питание на фаре и определить, не мешает ли что-то электричеству попасть в фары.



2. Предохранитель или реле фар

Все электрические системы автомобиля, включая фары, защищены предохранителями. Они предназначены для «взрыва» и разрыва цепи, если через них проходит слишком много энергии. Это защищает все компоненты цепи. Если предохранитель фары перегорает, это может привести к тому, что фары перестанут работать.

Большинство систем фар также оснащены реле, которое переключает питание между фарами ближнего и дальнего света. Если это реле выйдет из строя, оно может подавать питание на дальний свет, но не на ближний.

1. Лампы фар

Это наиболее распространенная причина, по которой дальний свет фар автомобиля работает, а ближний не работает. Обычные фары включаются гораздо чаще, чем дальний свет, поэтому ближний свет перегорает чаще. Некоторые автомобили имеют совершенно разные лампы для дальнего света, а другие модели имеют фары с двумя разными нитями накаливания. В любом случае, если ближний свет не работает, а дальний работает, в первую очередь мы проверяем лампочки.

Если вы думаете о замене ламп в фарах самостоятельно, убедитесь, что вы знакомы с правильной процедурой установки заменяемых ламп. Знание этого часто является разницей между успешным проектом и дополнительными затратами на дополнительные лампы для фар.

1. CARR Chevy World

   15005 SW Tualatin Valley Highway
   Beaverton, OR 97006


   • Отдел продаж: (8615 909-909-970)0045

Картографические данные © Google, 2019

Картографические данные © Google, 2019

Условия использования

Сообщить об ошибке карты

Карта

Спутник

Контакт

Карр Шевроле

15005 SW шоссе долины Туалатин
Направления Бивертон, Орегон 97006

• Контакт: (503) 567-1218

Фейсбук Твиттер YouTube Инстаграм

; ;

Почему не работает фара

---

Перегоревший предохранитель является причиной большинства отказов фар. Другие распространенные проблемы включают неисправное реле, переключатель или модуль. Проблемы с проводкой, особенно внутри фары, также могут привести к тому, что фара перестанет работать. В этом руководстве вы узнаете, как диагностировать проблемы с фарами. Например, в случаях, когда вы заменили лампочку, одна из фар не работает.

Симптомы

• Одна фара не работает
• Подсветка не работает, ОК
• Одна фара не работает на ближний свет.
• Фара не работает после замены лампы.

Possible Causes

• Blow light bulb
• Blown fuse
• Bad relay
• Damaged wiring harness
• Faulty light switch
• Defective light module

Troubleshooting Steps

Check Fuses

Check the fuses if one или обе фары не работают после замены ламп. Ближний и дальний свет имеют свои предохранители для каждой цепи. В некоторых моделях автомобилей у вас будет отдельный предохранитель для левого и правого ближнего света.

Найдите блок предохранителей под двигателем и на приборной панели. Найдите предохранитель для ближнего и дальнего света. Проверьте предохранители, если ваши фары работают на дальнем свете, но не на ближнем. Предохранители очень недороги и их легко заменить. Если вы обнаружите перегоревший предохранитель, закажите в Интернете коробку из 120 различных предохранителей и замените сгоревший предохранитель на предохранитель того же цвета, который также должен иметь такой же номинал в амперах.

Проверка проводки фары

Внимательно осмотрите контакт на клеммах лампочки и проводку внутри фары. На картинке выше видно, как плавится изоляция.

На этой картинке видно, как пришлось ремонтировать поврежденные провода внутри фары.

Выключатель света

Другой возможной проблемой может быть неисправный выключатель света фар.

Выключатель освещения на приборной панели включает свет, но переключение между ближним и дальним светом осуществляется рычагом на рулевой колонке. Он известен как многофункциональный комбинированный переключатель, который обычно интегрирован с переключателем указателя поворота.

Для замены многофункционального комбинированного переключателя необходимо снять рулевое колесо. Это проект «Сделай сам», и он займет у вас не более двух часов. Опытный механик сможет заменить выключатель примерно за час.

Реле освещения

В некоторых моделях проблема может заключаться в реле ближнего или дальнего света. Реле расположены в блоке предохранителей в моторном отсеке. Запасные автомобильные реле можно приобрести в Интернете и легко заменить любым автовладельцем.

Заключение

Если у вас есть принципиальная схема и цифровой мультиметр, вы можете выполнить дальнейшие действия по устранению неполадок, чтобы диагностировать эту проблему. Вы должны проверить несколько вещей, чтобы определить, получает ли выключатель света питание. Проверьте, подается ли питание на многофункциональный комбинированный переключатель.
