Предохранители и реле ВАЗ 2112. Расположение. Описание.

Содержание страницы

Расположение

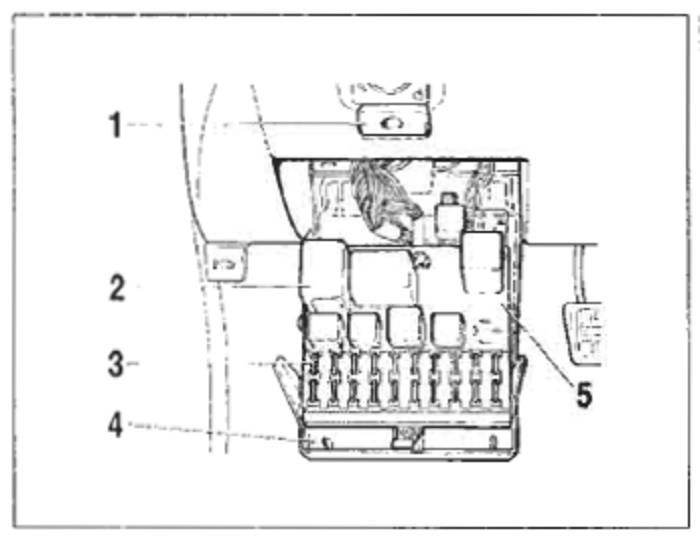

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

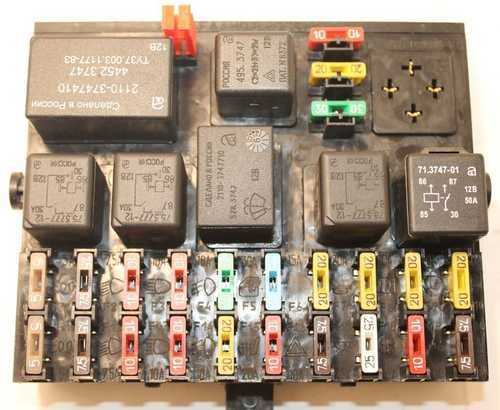

Типы монтажных блоков

Блок 2110-3722010

Блок 2110-3722010-01

Блок 2110-3722010-08

Предохранители

F1 (5А)

• Фонари освещения номерного знака
• Контрольная лампа включения габаритного освещения
• Лампа освещения багажника
• Лампы освещения приборов
• Лампы габаритного света левого борта

F2 (7.5А)

• Левая фара (ближний свет)

F3 (10А)

• Левая фара (дальний свет)

F4 (10А)

• Правая противотуманная фара

F5 (30А)

• Электродвигатели стеклоподъемников дверей

F6 (15А)

• Штепсельная розетка для переносной лампы

F7 (20А)

• Электродвигатель вентилятора системы охлаждения двигателя / Звуковой сигнал

F8 (20А)

• Элемент обогрева заднего стекла и реле включения обогрева контакты)

F9 (20А)

• Клапан рециркуляции
• Электродвигатель омывателя стекол
• Электродвигатель очистителя заднего стекла
• Электродвигатель очистителя ветрового стекла
• Электродвигатель очистителя фар

F10 (20А)

• Резервный

F11 (5А)

• Лампы габаритного света правого борта

F12 (7. 5А)

• Правая фара (ближний свет)

F13 (10А)

• Правая фара (дальний свет)
• Контрольная лампа включения дальнего света фар

F14 (10А)

• Левая противотуманная фара

F15 (20А)

• Электрообогрев сидений
• Блокировка замка багажника

F16 (10А)

• Реле–прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
• Контрольная лампа аварийной сигнализации

F17 (7.5А)

• Задние фонари (лампы стоп-сигнала)
• Плафон внутреннего освещения кузова
• Лампа индивидуальной подсветки
• Лампа подсветки выключателя зажигания
• Часы (маршрутный компьютер)

F18 (25А)

• Лампа освещения вещевого ящика
• Контроллер отопителя
• Прикуриватель

F19 (10А)

• Блокировка замков дверей
• Задние фонари (лампы света заднего хода)
• Реле контроля исправности ламп стоп-сигнала и габаритного света
• Указатели поворотов с контрольными лампами
• Обмотка возбуждения генератора
• Блок индикации бортовой системы контроля
• Комбинация приборов
• Часы (маршрутный компьютер)

F20 (7. 5А)

• Лампы задних противотуманных фонарей

F21

• Запасной

F22

• Запасной

F23

• Запасной

Реле

K1

• Реле контроля целостности ламп (4412.3747 / 2110-3747410)

K2

• Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)

K3

• Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)

K4

• Реле включения ближнего света фар (113.3747 / 2105-3747210-10)

K5

• Реле включения дальнего света фар (113.3747 / 2105-3747210-10)

K6

• Реле дополнительное (71.3747-01 / 2110-3747310-01)

K7

• Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)

K8

• Реле задних противотуманных фонарей (113. 3747 / 2105-3747210-10)

Дополнительные предохранители и реле

Расположение

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.

Предохранители

1 (15А)

• Модуль зажигания
• Контроллер

2 (15А)

• Клапан продувки адсорбера
• Датчик скорости автомобиля
• Датчик кислорода (подогрева)
• Датчик расхода воздуха

3 (15А)

• Реле топливного насоса
• Топливный насос
• Форсунки.

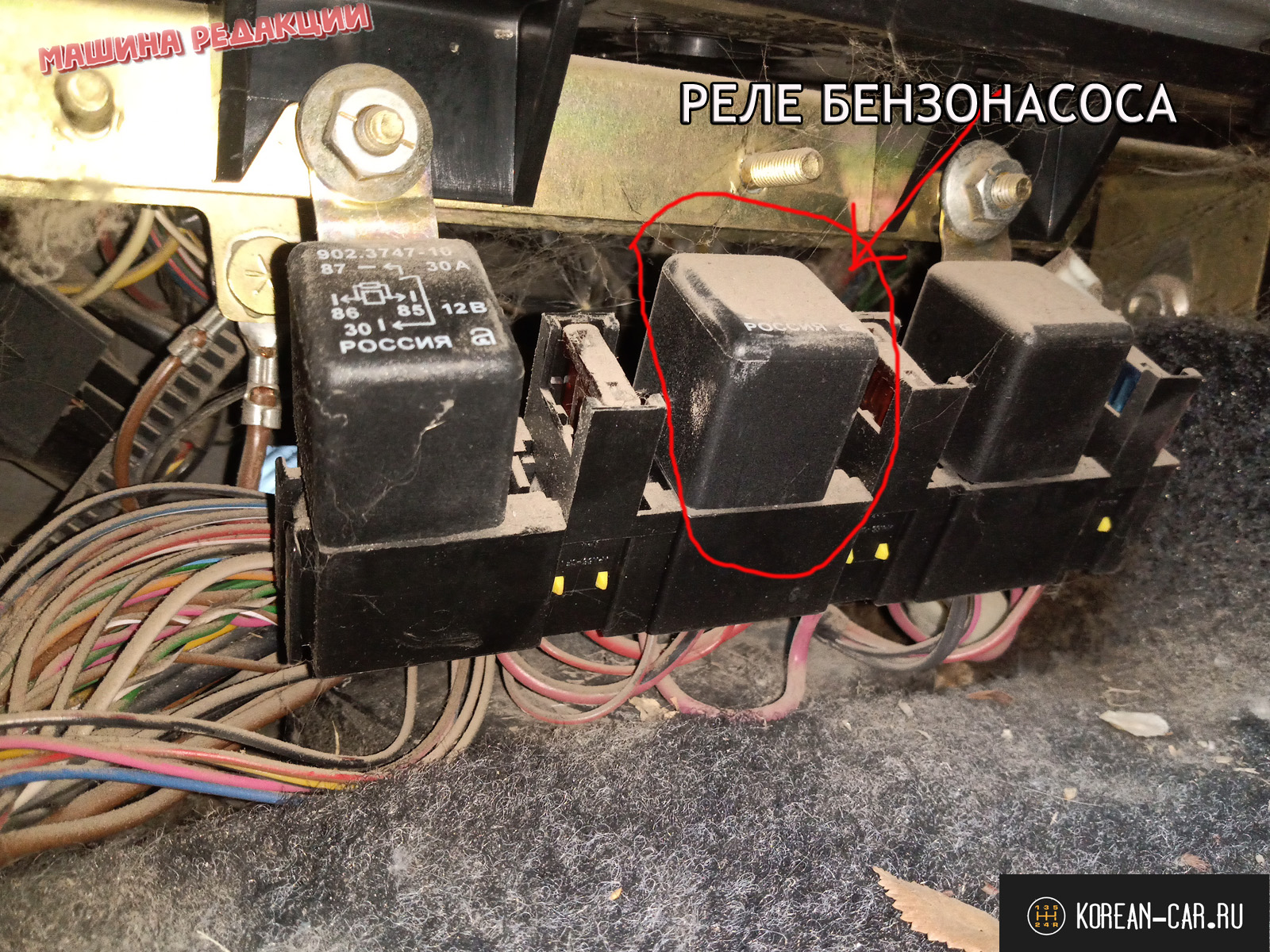

Реле

K4

• Реле электровентилятора

K5

• Реле электробензонасоса

K6

• Главное реле (реле зажигания)

Блок предохранителей Ваз 2113 – где находится какой за что отвечает проверка и замена своими руками

Предохранители Ваз 2113 отвечают за работу всех электрических приборов автомобиля. Поэтому запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел.

Помимо предохранителя убедитесь, что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя.

Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Содержание

1. Блок предохранителе Ваз 2113 – где находится
2. Блок предохранителей Ваз 2113 – какой за что отвечает (схема)
3. Видео: Предохранители Ваз 2113 – пошаговая инструкция замены
4. Поиск и проверка неисправного предохранителя Ваз 2113
5. Пошаговая инструкция замены неисправного предохранителя Ваз 2113
6. Видео: Ремонт блока предохранителей Ваз 2112 – 13

Так где же находиться блок предохранителей в автомобиле Ваз 2113? Основная часть предохранителей и реле находится в монтажном блоке моторного отсека. Чтобы добраться до блока необходимо нажать на две защелки и снять крышку.

Местоположение блока предохранителей идентично во всех указанных моделях, а конкретно под капотом со стороны водителя.

Далее я приведем схему и таблицу значений предохранителей Ваз 2113.

Для того, чтобы найти и проверить неисправный предохранитель на автомобиле Ваз 2113 рекомендуем вам обратиться к схеме, представленной выше

1. И так первое что необходимо сделать это извлечь предполагаемый предохранитель из блока.
2. Визуально осмотрите предохранитель на обрыв нити. На сегодняшний день большинство из них имеет прозрачный корпус, в котором даже невооруженным глазом четко видна «нить». Ее целостность – есть главная характеристика исправности предохранителя, ее-то и следует проверять, извлекая защитные устройства один за другим.
3. С помощью мультиметра предохранители в машине можно проверять на исправность, как в снятом состоянии, так и «на месте». В первом случае прибор следует установить в звуковой режим проверки.
   А затем установить его щупы на контакты предохранителя. Если слышен писк – устройство исправно. Однако при отсутствии схемы или точной уверенности в том, что виной всему конкретный предохранитель, вытаскивать и прозванить каждый – дело весьма длительное и утомительное, поэтому, дабы поберечь силы и время, рекомендуем осуществлять проверку «на месте». Она заключается все в том же прозвоне, но уже не самих контактов, а их открытых точек. Дотроньтесь до них мультиметром и мгновенно определите, исправен предохранитель или нет.

Если предохранитель после проверки оказался неисправным его необходимо заменить, для этого:

1. Извлеките неисправный предохранитель из блока.
2. Поставьте на его место новый

Извлечение предохранителя из блока нужно проводить при помощи специальных щипчиков да бы избежать повреждений монтажного блока.
