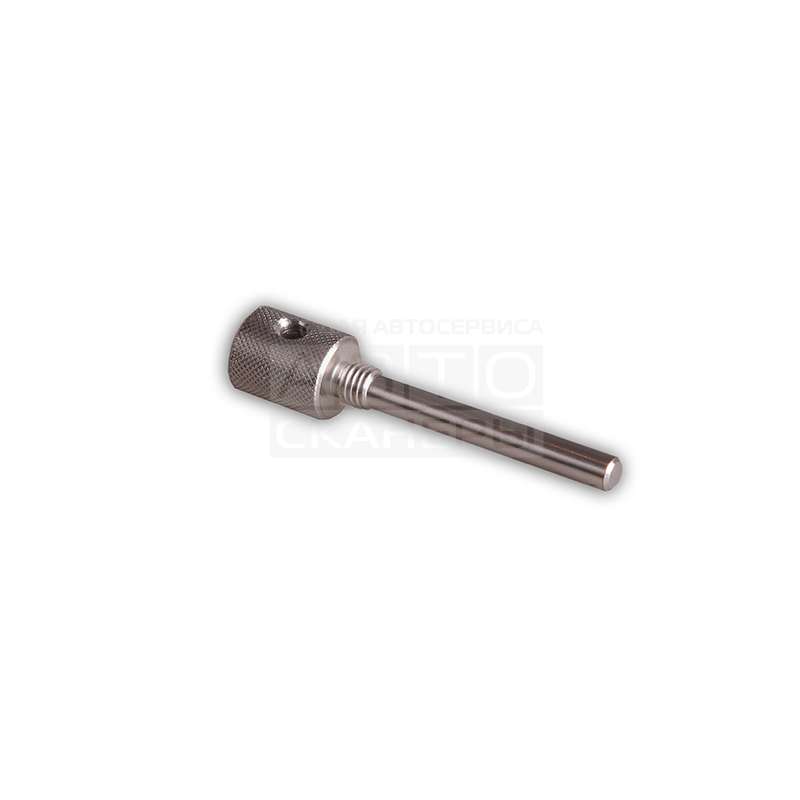

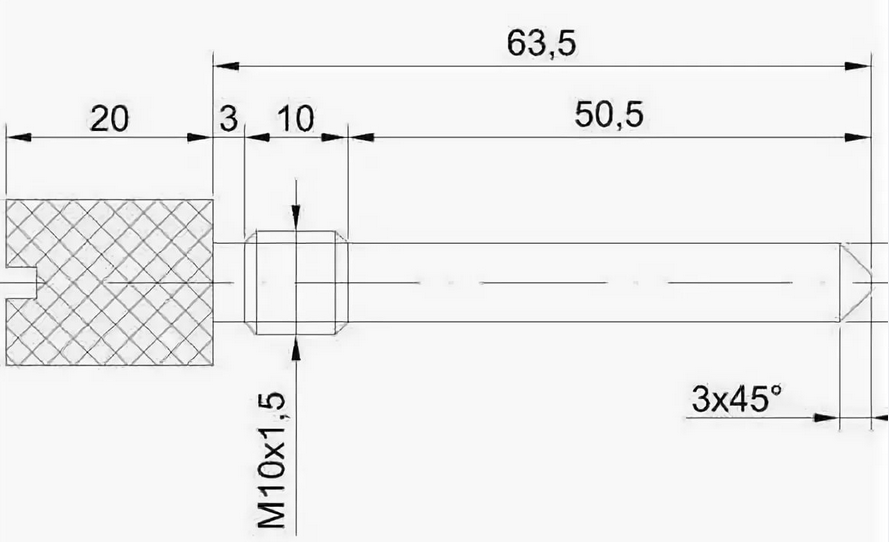

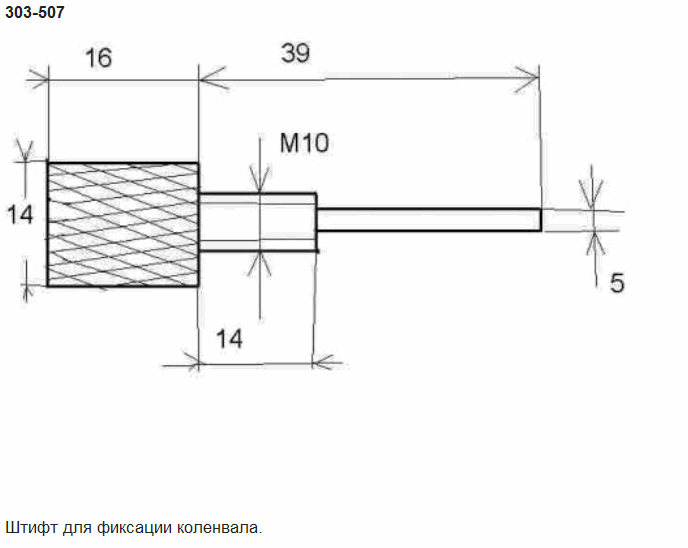

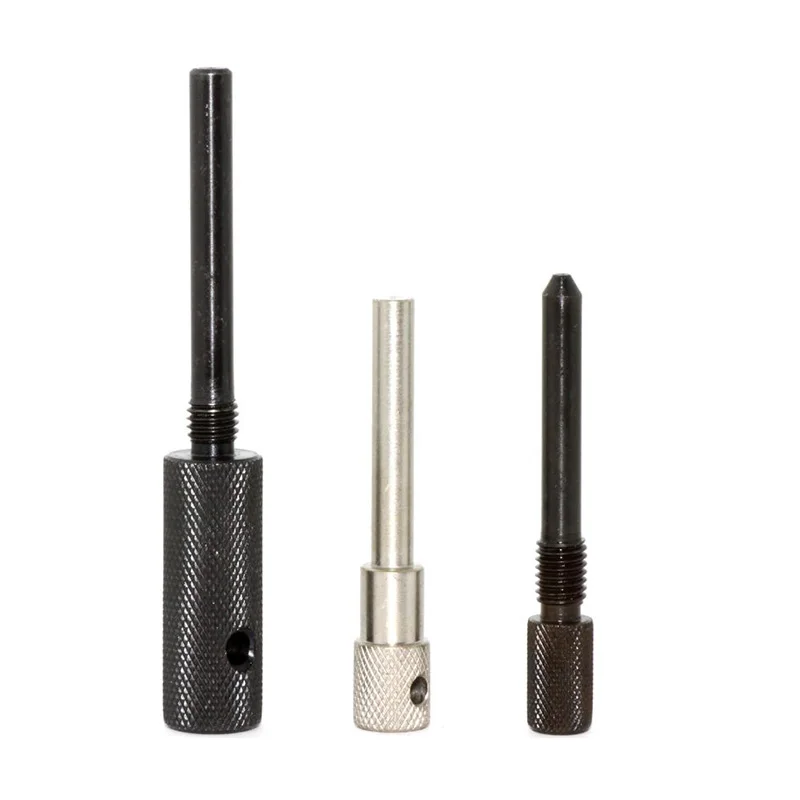

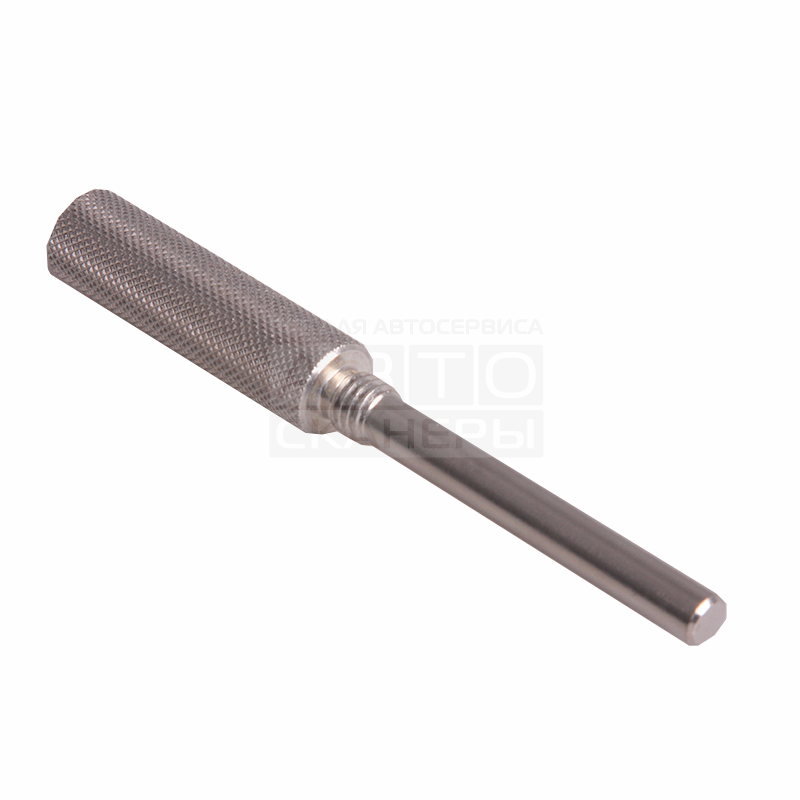

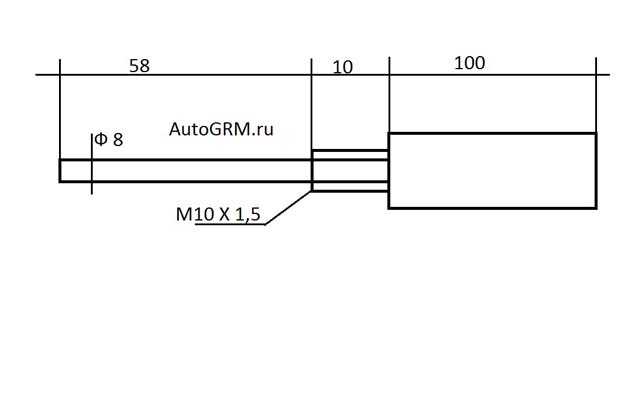

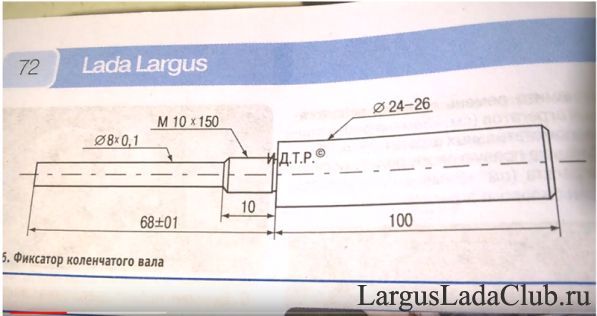

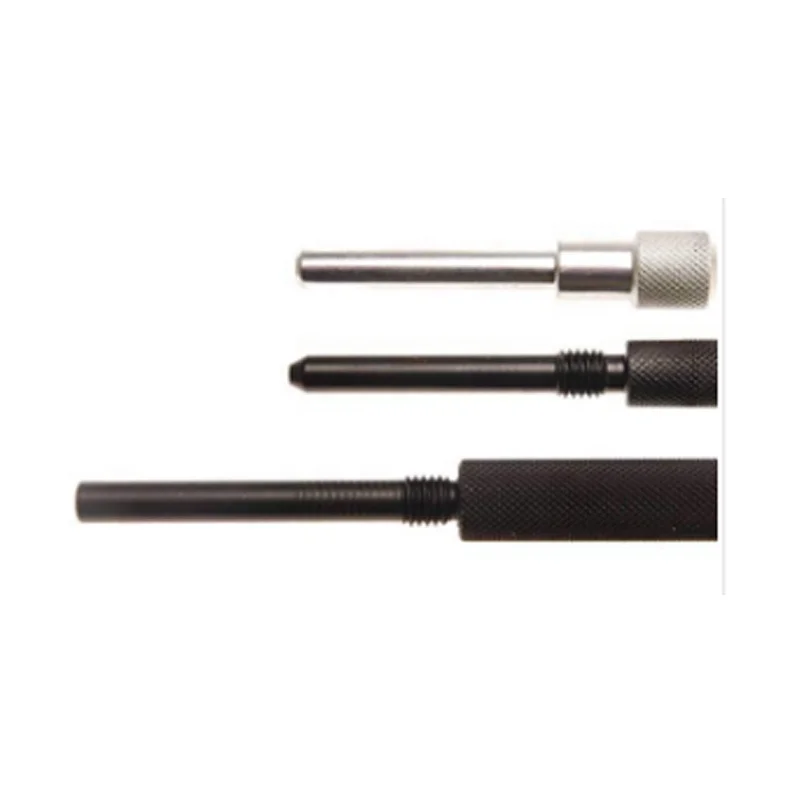

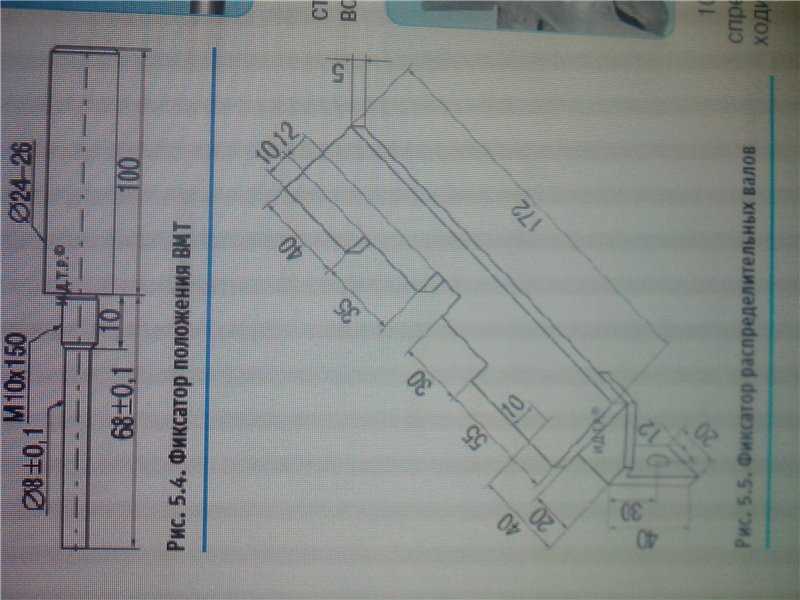

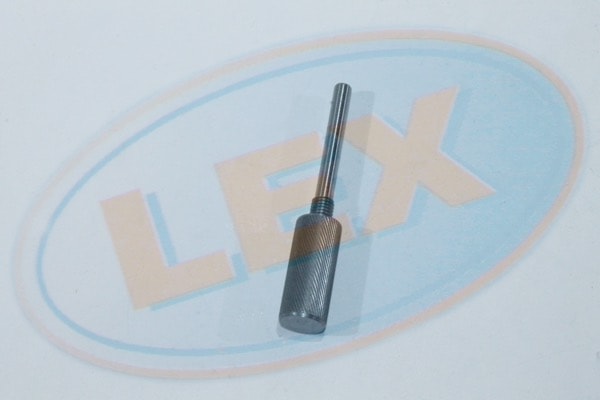

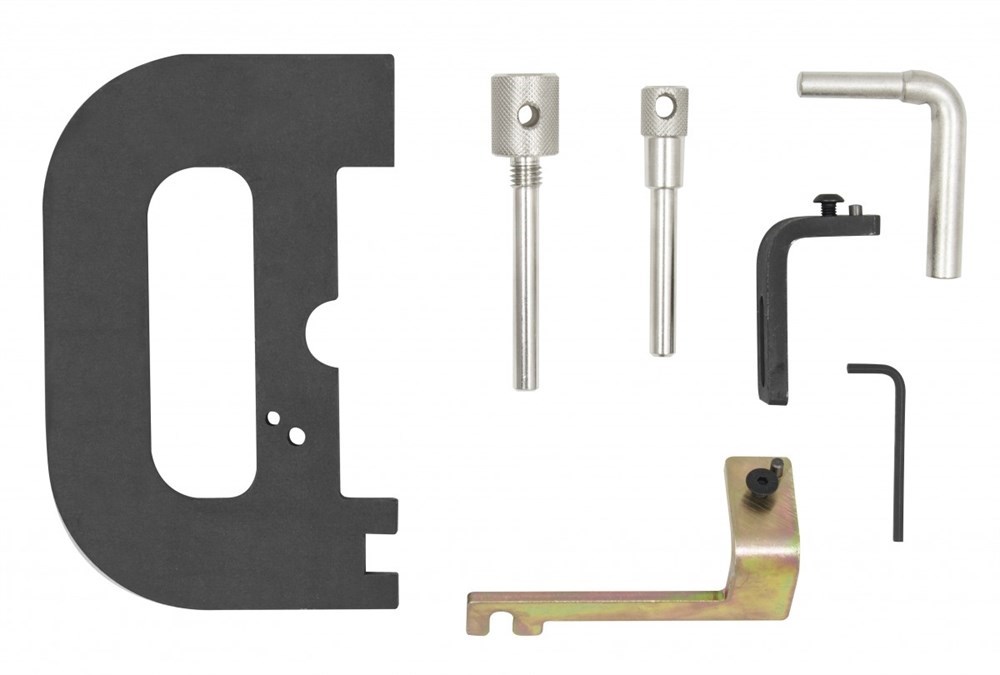

Чертеж mot 1489: Фиксатор коленвала Renault MOT 1489 (для двигателей K4J, K4M & F4P, F4R) с набора (4926A JTC) 4926A-4 JTC — 4926A-4 JTC — заказать Фиксатор коленвала Renault MOT 1489 (для двигателей K4J, K4M & F4P, F4R) с набора (4926A JTC) 4926A-4 JTC
Замена ремня ГРМ Renault Megane / Scenic I
Порядок выполнения данных работ приведен на примере бензиновых двигателей объемом 1,4/1,6 литра (E7J/K7M). Для снятия защитной крышки зубчатого ремня, а затем и самого ремня, особенно у моделей Scenic, необходимо выполнить большой объем подготовительных работ. Рекомендации, касающихся иных двигателей, а также моделей Scenic приведены в конце данной главы.
При спитом зубчатом ремне не допускается поворачивание коленчатого или распределительного валов. В противном случае произойдет соударение клапанов с днищем поршней и их повреждение. При необходимости поворота распределительного вала на значительный угол следует следить затем, чтобы ни один из поршней не находился в ВМТ, так как это приведет к повреждению клапанов или поршней. При необходимости коленчатый вал следует вернуть в ту или другую сторону примерно на 90° (1/4 оборота) от ВМТ. При этом ременный шкив не должен проворачиваться более чем на 90°.
После натяжения зубчатого ремня следует убедиться, что метки ВМТ совпадают с опорными.
Снятый зубчатый ремень не подлежит повторной установке. Его следует заменить на новый.
Для проверки точности натяжения зубчатого ремня необходимо приспособление RENAULT Mot.l 273, которое также подходит и для проверки натяжения клинового или ручейкового (поликлинового) ремней. Если такового приспособления в распоряжении нет, то натяжение зубчатого ремня можно вы полнить только «на глаз». В этом случае проверку натяжения следует произвести в мастерской при первой же возможности. До проверки рекомендуется избегать работы двигателя с большими оборотами.
В случае невозможности проверки натяжения установленного зубчатого ремня пробный запуск двигателя рекомендуется выполнять при снятой защитной крышке ремня.
Внимание! Опасность травмы от вращающихся деталей!
Проверьте визуально натяжение ремня. «Пляшущий» ремень свидетельствует о слишком слабо натянутом ремне, а свист — о его перенапряжении.
Внимание! Касается двигателей объемом 1,9 и 2.0 литра. Если проверка натяжения зубчатого ремня выполняется без укладки ручейкового ремня, то не допускается продолжительная работа двигателя, потому что возможен его перегрев из-за отсутствия циркуляции охлаждающей жидкости.
Снятие зубчатого ремня
1 Отсоедините клемму проводя массы (-) от аккумулятора. Внимание! При этом из памяти запоминающих устройств удаляются некоторые данные, например, из радиоприемника происходит стирание кода доступа, предотвращающего несанкционированное пользование приемником. Перед тем как отсоединить аккумулятор, следует ознакомиться с указаниями, содержащимися в главе «Снятие и установка аккумулятора».
Это позволит в последствии и установить отбалансированное колесо в прежнее положение.3 Ослабьте болты крепления колеса. При этом колеса автомобиля должны стоять на земле.
4 Установите перед автомобиля на козлы и снимите правое переднее колесо.
5 Снимите подкрылок (защиту) правой колесной арки, см. соответствующую главу.
6 Снимите клиновой ремень, см. соответствующую главу.
7 Вывинтите болт крепления и снимите с коленчатого вала шкив клинового ремня. Во избежание проворачивания коленчатого вала при вывинчивании болта включите первую передачу и затяните стояночный тормоз.
8 Вывинтите болты крепления защитной крышки зубчатого ремня и снимите сё (см. иллюстрацию).
10 Вращайте коленчатый вал за болт 8 в центральном отверстии шестерни по направлению вращения двигателя до тех пор, пока метка 3 на ведомой шестерне 5 распределительного вала не совпадет с меткой 2 на крышке головки блока цилиндров (см.
иллюстрацию). При совпадении указанных меток цилиндр№] будет находиться в ВМТ.
Имеется иная возможность установки цилиндра №1 в ВМТ. Для этого следует попросить помощника вращать переднее левое колесо при включенной 5-й передаче.
11 Отвинтите зажимную гайку 7 с помощью накидного ключа (см. иллюстрацию 4.10).
12 Поверните ролик натяжения против стрелки 6, ослабив таким образом натяжение ремня газораспределительного механизма (см. иллюстрацию 4.10).
Внимание! При необходимости поворота распределительного вала на значительный угол следует следить за тем, чтобы ни один из поршней не находился в ВМТ, так как это приведет к повреждению клапанов или поршней. При необходимости коленчатый вал следует повернуть в ту или другую сторону примерно на 90° (1/4 оборота) от ВМТ. При этом ременный шкив не должен проворачиваться более чем на 90°.
Установка
Внимание! Снятый зубчатый ремень не подлежит повторной установке.
Его следует менять на новый.
Его следует менять на новый.14 Уложите новый зубчатый ремень так. чтобы стрелка 4 на его внешней стороне указывала по направлению вращения двигателя. Укладку ремня начинайте с шестерни 5 распределительного вала, обращая внимание на то, чтобы метки на шестерне 3, на зубчатом ремне и на крышке головки блока цилиндров 2 совпадали (см. иллюстрацию 4,10). 13 — точка, в которой должно выполняться измерение степени натяжения зубчатого ремня.
Внимание! При укладке зубчатого ремня не допускается изменение положения распределительного и коленчатого валов. В случае изменения их положения возможно значительное повреждение двигателя или двигатель не будет работать с полной отдачей.
После натяжения ремня еще раз проверьте положение распределительного и коленчатого валов, руководствуясь опорными метками.16 Поверните ролик натяжения ремня 6 по направлению стрелки, как показано на иллюстрации 4.10 и натяните зубчатый ремень.
17 Подтяните зажимную гайку 7 (см. иллюстрацию 4.10).
Проверка/регулировка натяжения зубчатого ремня с помощью контрольно-измерительного прибора
Для проверки точности натяжения зубчатого ремня специализированные мастерские пользуются контрольно-измерительным прибором Mot. 1273 (см. иллюстрацию 4.0).
18 Закрепите контрольно-измерительный прибор RENAULT Mot.1273 на зубчатом ремне (см. иллюстрацию).
19 Ослабьте настроечную головку конконтрольно-измерительного прибора на три щелчка.
20 Ослабьте затяжку зажимной гайки на натяжном ролике и поверните натяжной ролик против хода зубчатого ремня настолько, чтобы контрольно-измерительный прибор начал показывать 30 единиц.
После этого затяните зажимную гайку с приложением усилия 50 Нм. В мастерских для проворачивания ролика натяжения ремня пользуются приспособлением Mot 1135-01.
22 Вновь проверьте натяжение зубчатого ремня. Если требуемое номинальное значение, равное 30 единицам ± J 0% не достигается, то регулировку натяжения ремня следует повторить заново.
Проверка/регулировка натяжения зубчатого ремня без контрольно-измерительного прибора
Без контрольно-измерительного прибора натяжение зубчатого ремня можно выполнить только ориентировочно для того, чтобы продолжить движение. При первой же возможности следует обратиться в мастерскую для должной проверки натяжения ремня. До выполнения такой проверки избегайте высоких оборотов двигателя.
23 Натяните зубчатый ремень настолько, чтобы его на отрезке между направляющим роликом и шестерней водяного насоса можно было повернуть рукой только лишь примерно на 90° (см.
24 Затяните зажимную гайку натяжного ролика.
25 Проверьте прогиб зубчатого ремня. Для этого надавите на ремень в точке 13 (см. иллюстрацию 4.10) большим пальцем руки с приложением усилия около 30 Н (примерно 3 кг). В этом случае ремень, если он должным образом натянут, должен прогибаться не более чем на 6,()±.0,5 мм. Выполняя эту операцию, попросите помощника положить линейку на зубчатый ремень на отрезке между шестерней распределительного вала и шестерней водяного насоса, а образовавшийся прогиб измерить другой линейкой.
26 Затяните гайку ролика натяжения зубчатого ремня с приложением усилия 50 Нм.
Внимание! Гайку ролика следует затягивать прочно, чтобы она не ослабла при работе двигателя, что чревато значительными повреждениями двигателя.
27 Проверните коленчатый вал за центральный болт крепления ведущей шестерни зубчатого ремня натри оборота по направлению вращения двигателя, а затем повторно проверьте натяжение ремня. При необходимости регулировку натяжения повторите.
28 Убедитесь, что при натянутом ремне поршень цилиндра № 1 находится в ВМТ. Это значит, что метки 1,2 и 3, а также 9, 10 и 11 должны совладать. Если это не так, то зубчатый ремень снимите, уложите его вновь, а затем натяните.
29 Установите на место и закрепите болтами крышку зубчатого ремня.
30 Вывинтите центральный болт из коленчатого вала, который был ввинчен для его проворачивания.
31 Поставьте на коленчатый вал ременный шкив и закрепите его новым болтом с приложением усилия 20Нм, После этого доверните болт на 68°±6°. Для этого установите на головку болта ключ, обозначьте с помощью угломера нужный угол доворота, нанеся мелом метку на корпусе, а после этого одним непрерывным движением доверните болт ключом до нужной отметки.
33 Установите на место защиту (подкрылок) переднего правого крыла, см. соответствующую главу.
34 Установите на место переднее колесо, руководствуясь метками, сделанными при снятии.
Перед установкой колеса смажьте центрирующее седло диска на ступице, а также конусы колесных болтов тонким слоем смазки для подшипников. Резьбу колесных болтов не смазывать.35 Ввинтите колесные болты и опустите автомобиль.
36 Затяните колесные болты в перекрестном порядке с приложением усилия 90 Нм.
37 Подсоедините к полюсному выводу аккумулятора клемму провода «массы» (-).
38 Настройте часы.
39 Введите, если необходимо, код доступа в радиоприемник.
Автомобили с двигателем мощностью 113 л.с. (F3R)
40 Приподнимите двигатель с помощью тали или крана, закрепив тросы карабинными защелками на проушинах на головке блока цилиндров. Если тали или крана в распоряжении нет, то протяните сквозь проушины трос, который в свою очередь закрепите на прочной балке или трубе, концы которой установите на подставки (см. иллюстрацию).
Внимание! При использовании трубы или балки не опирайте её концы о крылья. При необходимости изготовьте дополнительную проушину для подъема двигателя из моторного отсека, которую также закрепите на двигателе, см.
соответствующую главу.41 Снимите пластмассовую защитную накладку с опорной платы подвески двигателя.
42 Вывинтите болты крепления опоры двигателя.
43 Вывинтите болты 1 и снимите держатель топливного шланга (см. иллюстрацию).
44 Снимите среднюю 2 и нижнюю 3 части крышки зубчатого ремня (см. иллюстрацию 4.43).
45 Вы винтите болты крепления кронштейна 4 опоры двигателя к головке блока цилиндров, (см. иллюстрацию 4.43).
Внимание! Зубчатый ремень у данного типа двигателей можно снять только после отсоединения кронштейна подвески двигателя.
46 Установите поршень цилиндра №1 в ВМТ, провернув коленчатый вал, чтобы метка на шестерне распределительного вала были обращена вертикально вверх.
Извлеките пробку из отверстия ВМТ на блоке цилиндров и вставьте в отверстие подходящий штырь, например, Mot. 1054 (см. иллюстрацию). При необходимости, коленчатый вал немного поверните в ту или иную сторону, чтобы штырь зафиксировал коленчатый вал в положении ВМТ.
48 Ослабьте затяжку зажимной гайки ролика натяжения зубчатого ремня.
Внимание! Натяжение зубчатого ремня ослабляется одновременно с ослаблением затяжки гайки, если ключ ставится на гайку рукояткой вверх и гайка отвинчивается одним рывком.
49 Уложите зубчатый ремень так, чтобы стрелка на нем, указывающая направление движения, находилась снизу под роликом натяжения, а метки на ремне совпадали с метками на шестернях распределительного и коленчатого валов.
50 Вывинтите болт-заглушку из корпуса привода газораспределительного механизма. Вместо этого болта ввинтите болт D (М6х45) и таким образом натяните зубчатый ремень (см. иллюстрацию).
51 Измерьте натяжение зубчатого ремня с помощью контрольно-измерительного прибора Mot. 1273. Номинальное значение при измерении должно составлять 29 единиц (см. иллюстрацию).
При отсутствии названного прибора выполните проверку натяжения зубчатого ремня вспомогательными средствами. При нажатии на ремень на отрезке между шестерней распределительного вала и шестерней промежуточного вала прогиб ремня должен составлять 7,5i 0,5 мм при приложении усилия примерно ЗОН (около 3 кг).
52 Затяните зажимную гайку ролика натяжения зубчатого ремня с приложением усилия 40 Нм.
53 Вывинтите применявшийся для натяжения болт D.
54 Установите и закрепите на коленчатом валу ременный шкиве затяжкой болта 120 Нм.
55 Извлеките штырь из отверстия ВМТ и ввинтите болт-заглушку.
56 Установите на место крышку привода газораспределительного механизма и закрепите кронштейн подвески двигателя.
Автомобили с двигателем мощностью 150 л.с. (F7R)
57 Снимите продольный рычаг между верхним и опорами амортизационных стоек.
58 Снимите брызговик (защиту) двигателя.
59 Закрепите двигатель за проушины и немного приподнимите его, чтобы разгрузить опоры подвески.
60 Снимите опору подвески двигателя.
61 Отсоедините провод «массы»(-), которым соединен двигатель с кузовом.
62 Вывинтите болты крепления бачка гидроусилителя рулевого управления и закрепите его на кузове, не отсоединяя шлангов.
63 Ослабьте крепление и отсоедините топливоподающий и возвратный шланги.
Для этого сожмите зажим с боков, чтобы отжать защелки А и В (см. иллюстрацию). Если съемника нет на зажиме, то воспользуйтесь специальным приспособлением Mot. 1311, вставив его сбоку в зажим и надавив на него.
64 Отсоедините от крышки головки блока цилиндров, отогнув держатели А(см. иллюстрацию).
65 Отсоедините от выпускного коллектора приемную трубу, см. соответствующую главу.
66 Снимите крышки запасного кожуха привода газораспределительного механизма. Для снятия крышки 1 нужно вывинтить два болта, а крышки 2 — четыре. Крышка 3 закреплена пятью болтами (см. иллюстрацию 4.64). Крышки снимаются в порядке их нумерации.
67 Снимите воздушный фильтр, см. соответствующую главу.
68 Установите поршень цилиндра №1 в положение ВМТ. При этом метки 1 на шестернях распределительных валов должны совпасть с метками 2 на крышке головки блока цилиндров (см. иллюстрацию). Одновременно метка на ведущей шестерне коленчатого вала должна установиться напротив отметки на корпусе газораспределительного механизма.
69 Застопорите коленчатый вал пробойником или штырем так, как это выполнялось у двигателей мощностью 113 л.с. (см. выше).
70 Ослабьте затяжку зажимной гайки ролика натяжения зубчатого ремня и отожмите ролик от зубчатого ремня. Если при ослаблении зажимной гайки ключ устанавливается рукояткой вверх, а гайка ослабляется одним резким движением, то одновременно выполняется и ослабление натяжения зубчатого ремня.
71 Уложите зубчатый ремень так, чтобы стрелка Е, указывающая направление движения ремня, находилась снизу под роликом натяжения, а метки на зубчатом ремне совпадали с метками на шестернях распределительных валов и коленчатого вала(см. иллюстрацию).
72 Вывинтите болт-заглушку из корпуса привода газораспределительного механизма. Вместо этого болта ввинтите болт D (М6х45) и таким образом натяните зубчатый ремень, М6х45 = диаметр резьбы 6 мм, длина болта 45 мм (см. иллюстрацию 4.71).
73 Надавите в точке G большим пальцем на зубчатый ремень, чтобы распределить натяжение ремня(см.
иллюстрацию 4.71).
74 Установите, сохраняя достигнутое положение ремня, датчик прибора измерения натяжения ремня в точке G (см. иллюстрацию 4.71). Контрольно-измерительный при бор Mot. 1273 должен зарегистрировать номинальное значение натяжение зубчатого ремня, равное 32 ± 3 единицы.
В случае отсутствия контрольно-измерительного прибора номинальный прогиб при проверке натяжения зубчатого ремня при нажатии на ремень на отрезке между обоими шестернями распределительных валов с приложением усилия 30 Н (около 3 кг) должен составлять 3 ± 0,5 мм.
75 Затяните зажимную гайку ролика натяжения с приложением усилия 50 Нм.
76 Вывинтите болт, которым выполнялось натяжение ремня, и ввинтите на место болт-заглушку.
77 Установите на место и закрепите болтами части крышки привода газораспределительного механизма. Установку крышек начинайте с верхней.
78 Установите на коленчатый вал шкив клинового ремня и закрепите его болтом с приложением усилия 100 Нм.
79 Наденьте на патрубки и зафиксируйте зажимами топливные шланги.
80 Уложите в направляющую и зажмите прижимами шланги на крышке головки блока цилиндров.
81 Установите на место и закрепите болтами бачок гидроусилителя рулевого управления.
82 Подсоедините провод «массы» (-), соединяющий двигатель с кузовом.
83 Подсоедините к выпускному коллектору приемную трубу, см. соответствующую главу.
84 Установите на место брызговик двигателя.
85 Извлеките штырь, которым фиксировался коленчатый вал в положении ВМТ цилиндра №1, и заглушите отверстие пробкой.
86 Привинтите крышку опоры подвески двигателя. Болты крепления затяните в последовательности А, В, С с приложением усилия 40 Нм (см. иллюстрацию).
87 Закрепите на ограничителе крутильных колебаний регулировочное приспособление и затяните оба болта Е с усилием 60 Нм (см. иллюстрацию 4,86).
88 Закрепите поперечину между верхними опорами амортизационных стоек.
89 Поставьте на место воздушный фильтр.

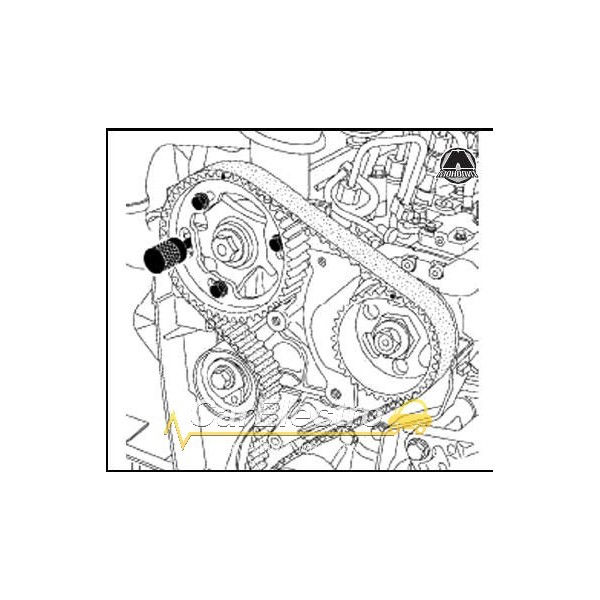

Автомобили с дизельным двигателем
90 Приподнимите двигатель за проушины и снимите опору двигателя, как это указано для двигателей мощностью 113 л.
с. (см. выше).
91 Установите поршень цилиндра №1 в ВМТ, Для этого вращайте коленчатый вал за центральный болт крепления ременного шкива по направлению вращения двигателя до совпадения метки на шестерне распределительного вала с меткой 4 на крышке (см. иллюстрацию).
92 Снимите нижнюю часть защитной крышки газораспределительного механизма (см. иллюстрацию 4.91).
93 Снимите поликлиновой (ручейковый) ремень, см. соответствующую главу.
94 Застопорите коленчатый вал соответствующим штырем или пробойником (см. выше).
95 Отсоедините держатель А топливного шланга (см. иллюстрацию 4.91).
96 Вывинтите болты крепления оставшихся частей 2 и 3 крышки газораспределительного механизма и снимите их(см. иллюстрацию 4.91).
97 Ослабьте затяжную гайку натяжного ролика и отпустите зубчатый ремень.
Внимание! Затяжную гайку следует ослаблять не больше, чем на один оборот. В противном случае возможно выпаде.
98 Уложите новый зубчатый ремень так, чтобы совпали метки ВМТ поршня цилиндра №1 на следующих деталях (см, иллюстрацию).
99 Вывинтите болт-заглушку из боковой стороны корпуса привода газораспразделительного механизма. Вместо этого болта ввинтите болт В (М6х45) и таким образом натяните зубчатый ремень, М6х45 = диаметр резьбы 6 мм, длина болта 45 мм (см. иллюстрацию).
100 Измерьте натяжение зубчатого ремня. При измерении с помощью контрольного прибора RENAULT Mot.1273 номинальное значение должно составлять 38 единиц (см. иллюстрацию).
Номинальное значение прогиба ремня при выполнении натяжения без использования контрольно-измерительного устройства методом нажатия на зубчатый ремень по середине участка ремня между шестерней распределительного вала и шестерней ТНВД должно составлять 6±1 мм при прилагаемом усилии примерно 30 Н (около 3 кг).
101 Затяните зажимную гайку ролика натяжения с усилием 50 Нм.
102 Вывинтите болт, с помощью которого выполнялось натяжение зубчатого ремня. 103 Установите наколенчатый вал и закрепите болтом ременный шкив. Момент затяжки болта 120 Нм.
104 Извлеките штырь, котором фиксировался коленчатый вал в положении ВМТ цилиндра №1, и ввинтите в это отверстие болт-заглушку.
105 Установите на место кронштейн опоры подвески двигателя и отрегулируйте ограничитель крутильных колебаний с помощью приспособления Mot. 1289-03 (см. иллюстрацию).
106 Закрепите распорную планку между верхними опорами амортизационных стоек,
107 Обратитесь в мастерскую для проверки начала подачи ТНВД.
Только автомобили Scenic
108 Снимите рычаги стеклоочистителя, см. соответствующую главу.
109 Снимите накладки обтекателя (см. стрелки на иллюстрации).
110 Закрепите на проушинах устройство для подъема двигателя из моторного отсека (см. иллюстрацию). Балку устройства привяжите ремнями за передние стойки.

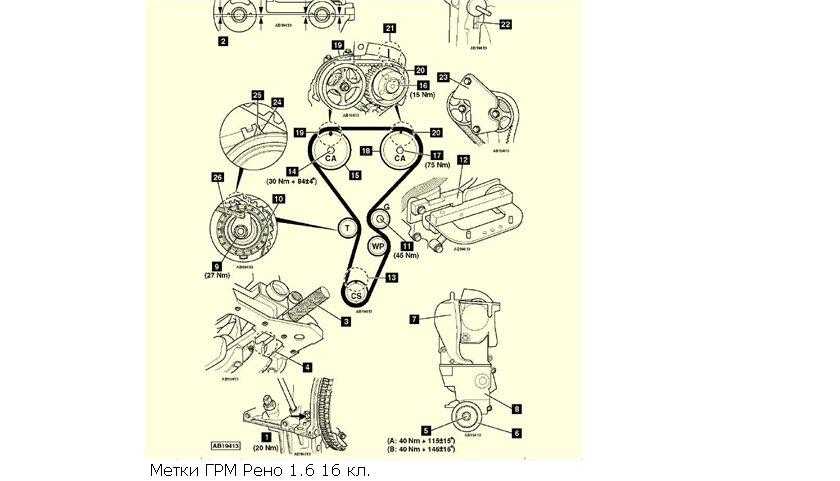

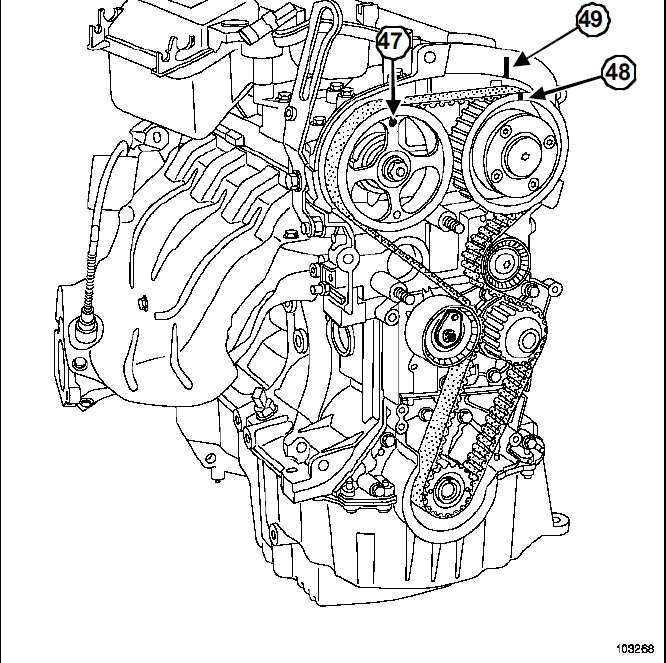

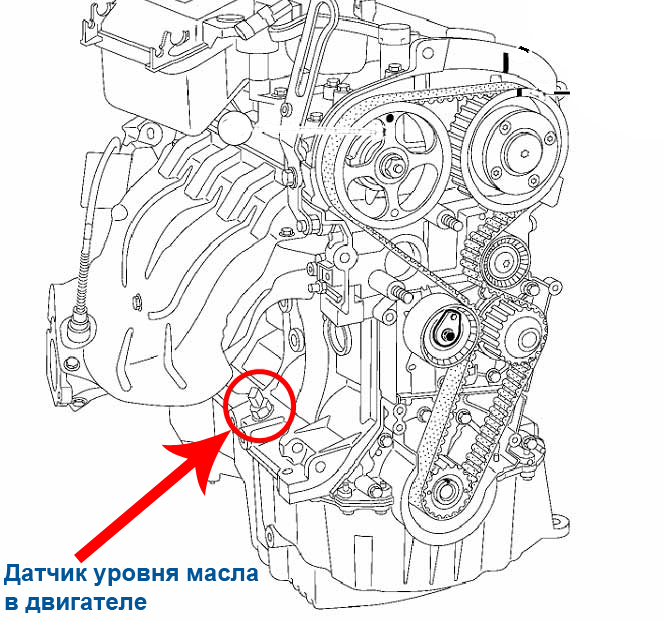

Только автомобили с бензиновым двигателем объемом 1,4-/1,6 литра (K4J/K4M)
Внимание! Ведущую шестерню газораспределительного механизма на коленчатом валу и ведомые шестерни на распределительных валах снимать не разрешается. Это возможно лишь в условиях мастерской. В связи с тем, что для выполнения всех работ понадобятся специальные приспособления фирмы RENAULT, то перед их выполнением рекомендуется внимательно ознакомиться в содержанием данной главы.
Это необходимо для принятия решения о возможности выполнения необходимых работ своими силами.111 Снимите защитные крышки с верхних опор крепления амортизационных стоек к брызговикам.
112 Вывинтите соединительный болт 5 (см. иллюстрацию), а затем соединительную крышку с тремя гайками.
113 Отсоедините штекер 3 и клемму провода 4 (см, иллюстрацию).
114 Ослабьте болт 6 крепления жгута проводов (см. иллюстрацию 4.113).
115 Высвободите жгут проводов из верхней части защитной крышки зубчатого ремня.
116 Высвободите топливопроводы из держателей на нижней части защитной крышки зубчатого ремня.

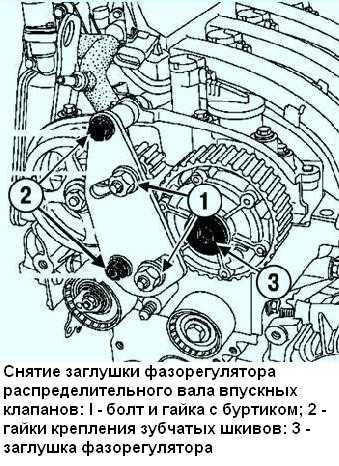

117 Удалите пробки с торцов I распределительных валов, пробив пробки отверткой (см. иллюстрацию). Пробки подлежат замене на новые после каждого демонтажа.
118 Проверните двигатель но часовой стрелке за ременный шкив на коленчатом валу. Пазы на торцах распределительных валов должны установиться так, как показано на иллюстрации 4.117.

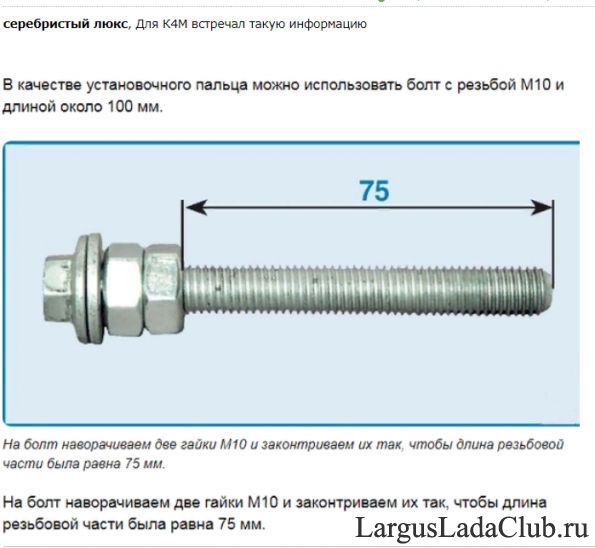

119 Вывинтите болт-заглушку 2 (Mot.
I4S9) из отверстия для фиксирования коленчатого вала в положении ВМТ цилиндра № 1 и вставьте до упора соответствующий штырь или ввинтите болт (см. иллюстрацию 4.117).

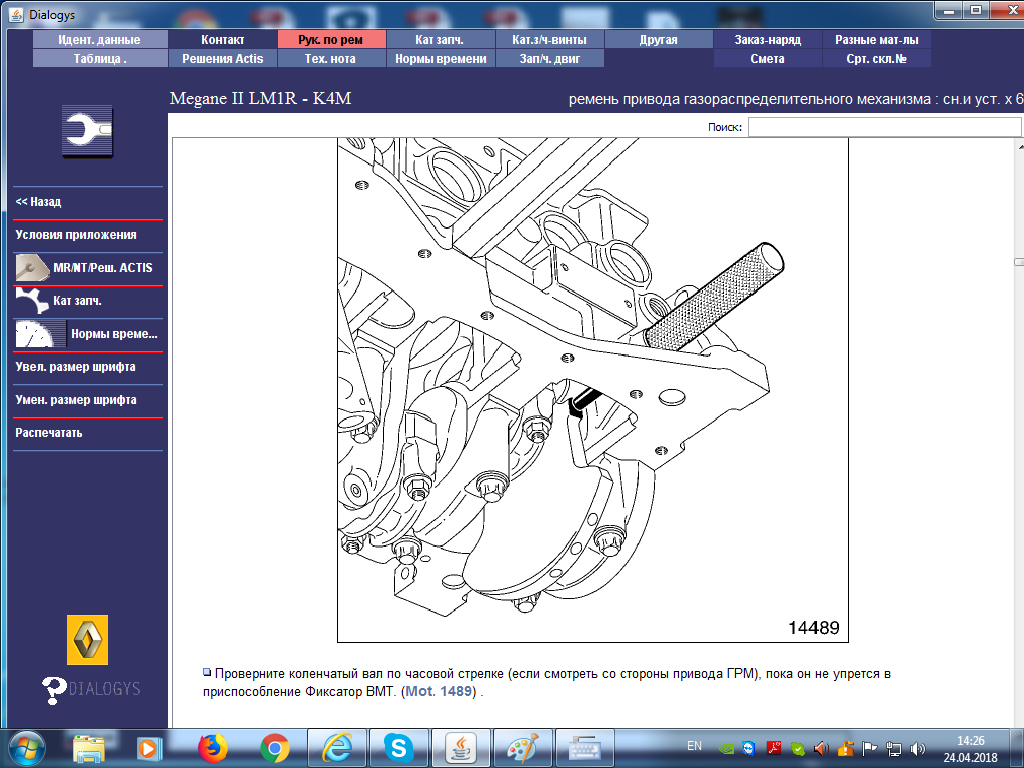

120 Проверните коленчатый вал по часовой стрелке, чтобы он прилегал к вставленному фиксирующему штырю. Пазы на ropitax распределительных валов при этом должны установиться горизонтально.
121 Зафиксируйте коленчатый вал в этом положении, вставив в шлицы маховика отвертку.
122 Вывинтите болт крепления ременного шкива и снимите его с коленчатого вала.
123 Вывинтите болты, которыми к продольной балке в моторном отсеке прикреплена защитная крышка клинового ремня, и снимите её.
124 Вывинтите болты крепления нижней и верхней частей защитной крышки зубчатого ремня и снимите их.
125 Ослабьте натяжение зубчатого ремня, отвернув гайку 1 на ролике натяжения зубчатого ремня (см. иллюстрацию)
126 Снимите направляющий ролик 2 с помощью приспособления Mot. 1368 или же с помощью изогнутого ключа Тогх на 50 (см.
иллюстрацию 4.125).
Внимание! Следите за тем, чтобы при снятии зубчатого ремня с коленчатого вала не свалилась ведущая шестерня.
Внимание! Перед установкой деталей на место и сборкой снимите шестерню с коленчатого вала и удалите с места посадки шестерни и шкива клинового ремня попавшую смазку. В противном случае это может привести к значительному повреждению двигателя.
Ролик натяжения зубчатого ремня и направляющий ролик подлежат замене после их каждого демонтажа.

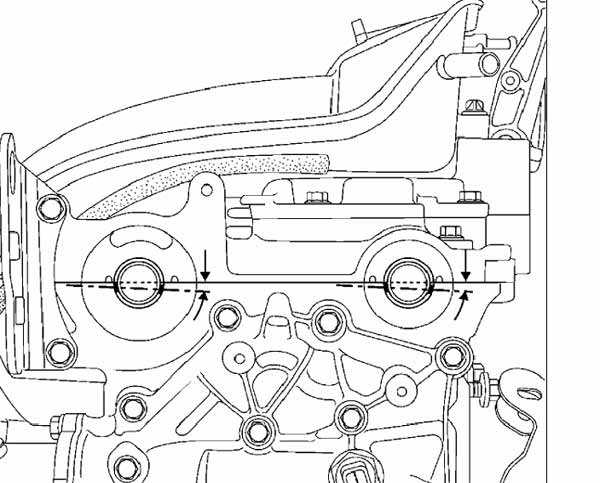

127 Убедитесь, что пазы на концах распределительных валов располагаются горизонтально.

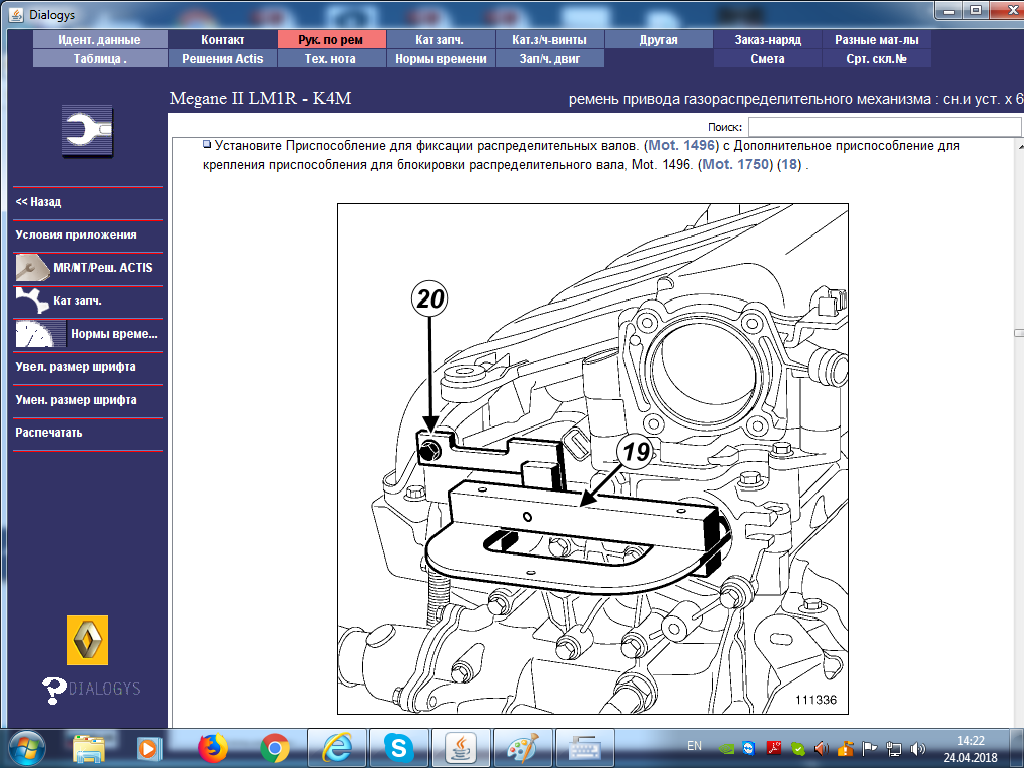

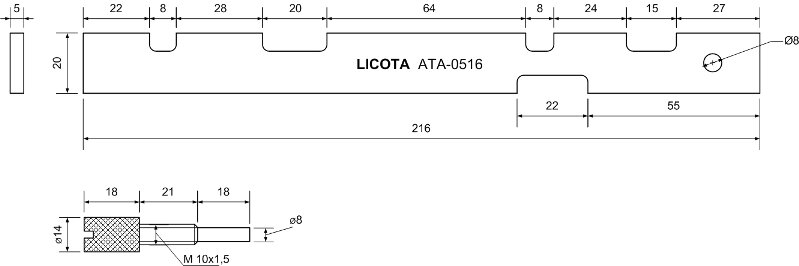

128 3акрепите в пазах распределительных валов приспособление Mot. 1496 (см. иллюстрацию).
129 Убедитесь,что коленчатый вал прилегает к штырю, который фиксирует его в положении ВМТ цилиндра №1. В этом положении паз на конце коленчатого вала должен быть обращен вверх.
130 Установите на опорный палец новый ролик натяжения зубчатого ремня и лишь немного затяните гайку крепления.
Штифт ролика должен заходить в соответствующий паз.
131 Уложите зубчатый ремень.
132 Установите направляющий ролик и закрепите его с помощью приспособления Mot, 1368. Усилие затяжки ролика составляет 45 Нм (см. иллюстрацию 4.125).
Натяжение зубчатого ремня — регулировка
133 Переведите стрелку А по направлению, как показано на иллюстрации, с помощью ключа на 6 мм, вставив его в отверстие В. Стрелка А должна выступать относительно неподвижно стрелки 7 на 7-8 мм и находиться, как показано на иллюстрации,
134 Подтяните болт 1 ролика натяжения с приложением усилия 7 Нм (см. иллюстрацию 4.133),
135 Установите на коленчатый вал ременный шкив и закрепите его болтом. Однако болт не следует затягивать полностью. Это значит, что между головкой болта и шкивом должно остаться расстояние 2-3 мм.
Внимание! Прежний болт крепления шкива можно использовать повторно, если его длина не превышает 49,1 мм.
Прежний болт перед установкой смажьте маслом.
Новый болт смазывать не разрешается.
138 Затяните болт крепления ременного Шкива на коленчатом валу с приложением усилия 20 Нм. После этого доверните болт на 135°± 15° (3/8 оборота). Коленчатый вал по-прежнему должен оставаться в зафиксированном положении.
137 Извлеките штырь, которым фиксировался коленчатый вал в положении ВМТ цилиндра №1, и снимите упорную линейку с распределительных валов. 138 Про верните коленчатый вал на два оборота. При этом перед завершением второго оборота снова ввинтите болт Mot. 1489 и уприте коленчатый вал в этот болт. В этом положении коленчатого вала извлеките стопорный болт.
Ослабьте гайку крепления ролика натяжения ремня максимум на один оборот, удерживая его с помощью 6-мм ключа с внутренним шестигранником.
140 Выровняйте подвижную стрелку А относительно неподвижной стрелки 7 (см. иллюстрацию 4.133) и затяните ролик натяжения, сохраняя это положение, с приложением усилия 27 Нм. 141 Проверните коленчатый вал на два оборота. Как только цилиндр№1 будет находиться в положении ВМТ, обе стрелки на ролике натяжения зубчатого ремня должны будут совпадать.

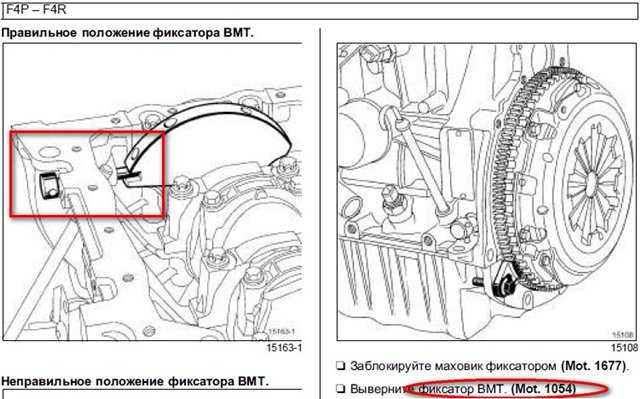

Если ввинтить упорный болт, которым фиксируется коленчатый вал в ВМТ цилиндра № 1, то на торцы распределительных валов можно установить линейку Mot. 1496 (см. иллюстрацию 4.128). В противном случае регулировку необходимо повторить.
Источник:
Производственно-практическое издание Руководство по ремонту и эксплуатации Renault Megane/Scenic бензин/дизель 1999 — 2003 гг. выпуска
Устранить ошибку df096 на Рено Лагуна 3. ДелайАвто!
Вакула написал(а)
забыл распаять и разобрать втягивающее,чтобы почистить силовые контакты
Моисей написал(а)
из-за этого люфта могут передачи плохо включаться?
Maryann написал(а)
У меня так же только с передним правым, но с кнопки пассажира работает нормально
Шарап написал(а)
а как будет правильно, рено кенгу или кангу?
Бадамша написал(а)
Я точно также менял у себя.правда ничего не точил, а подобрал с подручных средств в гараже.
Suzanna написал(а)
Спасибо! Все доступно
Воловодова Алие написал(а)
Мне про попбровать жидкость на вкус понравилось?
Абдулло написал(а)
А какой герметик использовали?
Ульян написал(а)
Здраствуйте. Буду очень благодарен за чертеж сьёмника. С Уважением Юрий.
ut5erw
Рейне написал(а)
Можете что то сказать насчет EDC?
Айдар написал(а)
Вопрос по фиксатору коленвала — их в интернете под одним и тем же артикулом Mot.1489 несколько размеров: 68, 69, 69.5, 70. Для каких типов двигателей какая длина нигде не указано. Понятно что можно измерить длину фиксатора (по ВМТ) для каждого конкретного двигателя, но у меня например такой возможности нет. Себе выставил грм с фиксатором 69.5 для K9K 636 1.5 dci 81kw. Еще не запускал. Как сильно может повлиять выставленный грм с фиксатором на 69.5 если к примеру надо было выставлять на 69,68,70??
Fonzo написал(а)
Уважаемый Сергей!!!Никоим образом не хочу вас обидеть,но продаются уже давно беспроводные камеры на задний ход.
..
Саванна написал(а)
Я просто покупаю нормальные дворники, и меняю саму резинку. Корпус остается родной, а резинка новая. С алкой ездил год, переходники раздражают, торчат сильно.
Кряж написал(а)
Не подскажите, что за сайт с электросхемами? Ищу сайт со схемами на Пежо 406 2003 г не могу найти.
Станислав написал(а)
считаю такую озвучку убивающей маральные принципы в человеке
Felix написал(а)
На рестайлинговом так получится?
Альта написал(а)
В садике тебе надо работать, детишек учить?
Мосс написал(а)
спасибо за видео!!!
Matheson написал(а)
Здравствуйте!! А какие симптомы завоздушенного сцепления были??
Wilbert написал(а)
надо всего один болт открутить.остальное лишняя работа.
Эверест написал(а)
спасибо брат отдуши
Din написал(а)
У меня создается большое давление в системе охлаждения и распирает подводящий шланг радиатора после чего от большой температуры изгибает корпус термостата и течет антифриз.
Сначала думал на крышку расш бачка (думал что мож клапан не срабатывает) поставил другую проверенную и ничего не изменилось. Давление все такое же огромное. Может кто сталкивался с этим? Подскажите как лечить???
Орех написал(а)
Спасибо за ваше видео. У меня схожая проблема на mercedes w211 была
Дей написал(а)
Если хотя бы на пол года хватит, то цена оправдана.
Branton написал(а)
У меня в Меган 3 начало что то бребезжать с правой стороны примерно в районе двери на кочках и даже небольших неровностях на дороге. Что это может быть?
Росинка написал(а)
Маслойде з тепло обміника
Ильнур написал(а)
Столько возни,диск зачем снимать,кувалдой раз … и всё!
Добавить отзыв
Китайский производитель автомобильных инструментов, наборы головок, поставщик инструментов для ремонта автомобилей
Инструменты для распредвала/коленчатого вала
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Популярные продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
MG SHOW ROOM
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Инструменты сцепления
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Профиль компании
{{ util.
each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
| Вид бизнеса: | Производитель/Фабрика, Торговая Компания, Другое | |
| Основные продукты: | Автомобильные инструменты
,
Наборы розеток
,
Инструменты для ремонта автомобилей
,
Храповая ручка
,
Гаражное оборудование
,
Машина . .. | |
| Сертификация системы менеджмента: | ИСО 9001, ИСО 9000, ИСО 14001, ИСО 14000 |
Добро пожаловать в Magma Tooling.
Мы являемся вашим производителем «под ключ», расположенным в Нинбо, Китай. Когда дело доходит до аутсорсинга в Китае, мы — ваше решение. Рассмотрим Magma Tooling, ваш собственный завод в Китае.
Логистически наше предприятие расположено напротив экспортного центра в Нинбо, одном из крупнейших портов Китая. …
Просмотреть все
Склад и доставка
9 шт.Доставка FCL
Склад
Загрузка FCL
LCL Доставка
Полная поставка
Загрузка FCL
Доставка FCL
FCL Загрузка
Доставка FCL
Пошлите Ваше сообщение этому продавцу
* От:
* Кому:
Мистер Шон Сяо
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете? Опубликовать запрос на поставку сейчас
Tablet Technology для письма и рисования во время функциональной магнитно-резонансной томографии: обзор
Функциональное картирование зрительной коры человека с помощью магнитно-резонансной томографии. Наука. 1991; 254: 716–719. doi: 10.1126/science.1948051. [PubMed] [CrossRef] [Google Scholar]
2. Бандеттини П.А., Вонг Э.К., Хинкс Р.С., Тикофски Р.С., Хайд Дж.С. Временной курс EPI функции человеческого мозга во время активации задачи. Магн. Резон. Мед. 1992;25:390–397. doi: 10.1002/mrm.1910250220. [PubMed] [CrossRef] [Google Scholar]
3. Ogawa S., Tank D.W., Menon R., Ellermann J.M., Kim S.G., Merkle H., Ugurbil K. Внутренние изменения сигнала, сопровождающие сенсорную стимуляцию: функциональное картирование мозга с помощью магнитного поля. Резонансная визуализация.
проц. Натл. акад. науч. США. 1992; 89: 5951–5955. doi: 10.1073/pnas.89.13.5951. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
4. Баддели А. Д., Логи Р. Х. Модели рабочей памяти: механизмы активного обслуживания и исполнительного контроля. Издательство Кембриджского университета; Нью-Йорк, штат Нью-Йорк, США: 1999. Рабочая память: многокомпонентная модель; стр. 28–61. [Google Scholar]
5. Кристоффельс И.К., Формисано Э., Шиллер Н.О. Нейронные корреляты обработки вербальной обратной связи: исследование FMRI с использованием открытой речи. Гум. Карта мозга. 2007; 28: 868–879. doi: 10.1002/hbm.20315. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
6. Gauvin H.S., De Baene W., Brass M., Hartsuiker R.J. Мониторинг конфликтов при обработке речи: исследование FMRI по обнаружению ошибок при воспроизведении и восприятии речи. НейроИзображение. 2016;126:96–105. doi: 10.1016/j.neuroimage.2015.11.037. [PubMed] [CrossRef] [Google Scholar]
7.
Tam F., Churchill N.W., Strother S.C., Graham S.J. Новый планшет для письма и рисования во время функциональной МРТ. Гум. Карта мозга. 2011; 32: 240–248. doi: 10.1002/hbm.21013. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
8. Катанода К., Йошикава К., Сугишита М. Функциональное МРТ-исследование нейронных субстратов для письма. Гум. Карта мозга. 2001; 13:34–42. doi: 10.1002/hbm.1023. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
9. Макуучи М., Каминага Т., Сугишита М. Обе теменные доли участвуют в рисовании: функциональное МРТ-исследование и последствия для конструктивной апраксии. Познан. Мозг Res. 2003; 16: 338–347. doi: 10.1016/S0926-6410(02)00302-6. [PubMed] [CrossRef] [Google Scholar]
10. Moll J., De Oliveira-Souza R., Moll F.T., Bramati I.E., Andreasuolo P.A. Церебральные корреляты смены установок: исследование FMRI теста создания следов. Арк. Нейропсихология 2002; 60: 900–905. doi: 10.1590/S0004-282X2002000600002. [PubMed] [CrossRef] [Академия Google]
11.
Джейкобсон С.С., Бланшар М., Коннолли С.С., Кэннон М., Гараван Х. Исследование FMRI нового аналога теста на прокладывание маршрута. Познание мозга 2011;77:60–70. doi: 10.1016/j.bandc.2011.06.001. [PubMed] [CrossRef] [Google Scholar]
12. Аллен М.Д., Оуэнс Т.Е., Фонг А.К., Ричардс Д.Р. Функциональный нейровизуализационный анализ теста B следа: значение для клинического применения. Поведение Нейрол. 2011; 24:159–171. doi: 10.1155/2011/476893. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
13. Рейтлер Дж., Рейтлер Х., ван ден Бугерт Э., Гебель Р., ван Миер Х. Запись с высоким разрешением на основе сопротивления предопределенных двумерных траекторий пера в настройках FMRI. Дж. Нейроски. Методы. 2006; 152:10–17. doi: 10.1016/j.jneumeth.2005.08.012. [PubMed] [CrossRef] [Google Scholar]
14. Закзанис К.К., Мраз Р., Грэм С.Дж. Исследование FMRI теста прокладывания следов. Нейропсихология. 2005; 43: 1878–1886. doi: 10.1016/j.neuropsychologia.2005.03.013. [PubMed] [CrossRef] [Академия Google]
15.
Каримпур М., Черчилль Н.В., Тэм Ф., Фишер К.Е., Швейцер Т.А., Грэм С.Дж. Функциональная МРТ на основе планшета теста создания следов: влияние режима взаимодействия с планшетом. Передний. Гум. Неврологи. 2017;11:496. doi: 10.3389/fnhum.2017.00496. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
16. Винчи-Бухер С., Стерджен Дж., Джеймс Т., Джеймс К. MRItab: МРТ-совместимый сенсорный экран с видеодисплеем. Дж. Нейроски. Методы. 2018;306:10–18. doi: 10.1016/j.jneumeth.2018.05.018. [PubMed] [CrossRef] [Академия Google]
17. Каримпур М., Тэм Ф., Стротер С.С., Фишер С.Е., Швейцер Т.А., Грэм С.Дж. Компьютеризированный планшет с визуальной обратной связью о положении рук для функциональной магнитно-резонансной томографии. Передний. Гум. Неврологи. 2015;9:150. doi: 10.3389/fnhum.2015.00150. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
18. Braadbaart L., Buchan G., Williams JHG, Waiter G.D. Сенсорный экран, совместимый с FMRI, для измерения кинематики руки во время сложной задачи рисования.
бр. Дж. Заявл. науч. Технол. 2015;9: 346–353. doi: 10.9734/BJAST/2015/17411. [CrossRef] [Google Scholar]
19. Лонгкамп М., Лагарриг А., Назарян Б., Рот М., Антон Ж.-Л., Аларио Ф.-Х., Велай Ж.-Л. Функциональная специфика двигательной системы: данные сопряженных FMRI и кинематических записей во время письма и письма. Гум. Карта мозга. 2014; 35: 6077–6087. doi: 10.1002/hbm.22606. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
20. Браадбаарт Л., Уэйтер Г., Уильямс Дж. Нейронные корреляты индивидуальных различий в точности имитации вручную. Передний. интегр. Неврологи. 2012;6:91. doi: 10.3389/fnint.2012.00091. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
21. Hanakawa T., Dimyan M.A., Hallett M. Motor Planning, Imagery, and Execution in the Distributed Motor Network: A Time-Course Study with Functional MRI . Церебр. кора. 2008; 18: 2775–2788. doi: 10.1093/cercor/bhn036. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
22.
Плантон С., Лонгкамп М., Перан П., Демоне Дж., Юкла М. Насколько специализированы области мозга, отвечающие за письмо? Исследование FMRI письма, рисования и устной орфографии. [(проверено 19май 2020 г.)]; Доступно онлайн: https://pubmed.ncbi.nlm.nih.gov/28081451/ [PubMed]
23. Bisio A., Pedullà L., Bonzano L., Ruggeri P., Brichetto G., Bove M. Оценка кинематики движения почерка: от экологической к магнитно-резонансной среде. Передний. Гум. Неврологи. 2016;10:488. doi: 10.3389/fnhum.2016.00488. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
24. Diciotti S., Cecchi P., Ginestroni A., Mazzoni L.N., Pesaresi I., Lombardo S., Boni E., Cosottini M., Соричелли А., Де Стефано Н. и др. MR-совместимое устройство для мониторинга задач по отслеживанию рук и письму в FMRI с приложением для здоровых субъектов. Концепции Маг. Резон. Часть А. 2010;36A:139–152. doi: 10.1002/cmr.a.20158. [CrossRef] [Google Scholar]
25. Reitz F., Richards T., Wu K., Boord P., Askren M.
, Lewis T., Berninger V. Недорогой блокнот для рисования с компьютерным интерфейсом для FMRI Исследования дисграфии и дислексии. Датчики. 2013;13:5099–5108. doi: 10.3390/s130405099. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
26. Stuss D.T., Bisschop S.M., Alexander M.P., Levine B., Katz D., Izukawa D. The Trail Making Test: исследование пациентов с очаговыми поражениями . Психол. Оценивать. 2001; 13: 230–239.. doi: 10.1037/1040-3590.13.2.230. [PubMed] [CrossRef] [Google Scholar]
27. Прайс С.Дж., Фристон К.Дж. Дегенерация и когнитивная анатомия. Тенденции Познан. науч. 2002; 6: 416–421. doi: 10.1016/S1364-6613(02)01976-9. [PubMed] [CrossRef] [Google Scholar]
28. Лезак М.Д., Хоуисон Д.Б., Биглер Э.Д., Транел Д. Нейропсихологическая оценка. 5-е изд. Издательство Оксфордского университета; Нью-Йорк, штат Нью-Йорк, США: 2012. [Google Scholar]
29. Rorden C., Karnath H.-O. Использование поражений человеческого мозга для определения функции: реликвия из прошлой эпохи в эпоху FMRI? Нац.
Преподобный Нейроски. 2004; 5: 813–819.. doi: 10.1038/nrn1521. [PubMed] [CrossRef] [Google Scholar]
30. Strauss E., Sherman EMS, Spreen O. Сборник нейропсихологических тестов: введение, нормы и комментарии. Издательство Оксфордского университета; Oxford, UK: New York, NY, USA: 2006. [Google Scholar]
31. Corrigan J.D., Hinkeldey N.S. Взаимосвязь между частями A и B теста по прокладыванию маршрута. Дж. Клин. Психол. 1987; 43: 402–409. doi: 10.1002/1097-4679(198707)43:4<402::AID-JCLP2270430411>3.0.CO;2-E. [PubMed] [CrossRef] [Академия Google]
32. Боуи Ч.Р., Харви П.Д. Администрирование и интерпретация теста на след. Нац. протокол 2006; 1: 2277–2281. doi: 10.1038/nprot.2006.390. [PubMed] [CrossRef] [Google Scholar]
33. Stuss D.T., Stethem L.L., Poirier C.A. Сравнение трех тестов на внимание и быструю обработку информации в шести возрастных группах. клин. Нейропсихология. 1987; 1: 139–152. doi: 10.1080/13854048708520046. [CrossRef] [Google Scholar]
34.
Стусс Д.Т., Стетем Л.Л., Пелчат Г. Три теста на внимание и быструю обработку информации: расширение. клин. Нейропсихология. 1988;2:246–250. doi: 10.1080/13854048808520107. [CrossRef] [Google Scholar]
35. Корбетта М., Шульман Г.Л. Сети пространственного игнорирования и внимания. Анну. Преподобный Нейроски. 2011; 34: 569–599. doi: 10.1146/annurev-neuro-061010-113731. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
36. Черчилль Н.В., Раамана П., Спринг Р., Стротер С.К. Оптимизация конвейеров предварительной обработки FMRI для задач проектирования блоков в зависимости от возраста. НейроИзображение. 2017; 154: 240–254. doi: 10.1016/j.neuroimage.2017.02.028. [PubMed] [CrossRef] [Академия Google]
37. Черчилль Н.В., Спринг Р., Афшин-Пур Б., Донг Ф., Стротер С.С. Автоматизированная адаптивная структура для оптимизации конвейеров предварительной обработки в функциональной МРТ на основе задач. ПЛОС ОДИН. 2015;10:e0131520. doi: 10.1371/journal.pone.0131520. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
38.
Richter W., Somorjai R., Summers R., Jarmasz M., Menon R.S., Gati J.S., Georgopoulos A.P., Tegeler C., Ugurbil K. ., Ким С.-Г. Активность двигательной области во время умственного вращения, изученная с помощью однократной пробной FMRI с временным разрешением. Дж. Когн. Неврологи. 2000;12:310–320. дои: 10.1162/089892 2129. [PubMed] [CrossRef] [Google Scholar]
39. Nobre A.C., Coull J.T., Walsh V., Frith C.D. Активация мозга во время визуального поиска: вклад эффективности поиска в сравнение с привязкой функций. НейроИзображение. 2003; 18:91–103. doi: 10.1006/nimg.2002.1329. [PubMed] [CrossRef] [Google Scholar]
40. Brown J.W., Braver T.S. Наученные предсказания вероятности ошибки в передней поясной коре. Наука. 2005; 307:1118–1121. doi: 10.1126/science.1105783. [PubMed] [CrossRef] [Академия Google]
41. Талвар Н., Черчилль Н.В., Хирд М.А., Тэм Ф., Грэм С.Дж., Швейцер Т.А. Функциональная магнитно-резонансная томография при тесте следа у пожилых людей. ПЛОС ОДИН.
2020;15:e0232469. doi: 10.1371/journal.pone.0232469. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
42. Фридман М., Лич Л., Каплан Э., Винокур Г., Шульман К., Делис Д. Рисунок часов: нейропсихологический анализ. Издательство Оксфордского университета; Оксфорд, Великобритания: Нью-Йорк, штат Нью-Йорк, США: 1994. [Google Scholar]
43. Руло И., Салмон Д.П., Баттерс Н., Кеннеди С., МакГуайр К. Количественный и качественный анализ рисунков часов при болезни Альцгеймера и Хантингтона. Познание мозга 1992; 18:70–87. doi: 10.1016/0278-2626(92)
-Y. [PubMed] [CrossRef] [Google Scholar]
Нейронные корреляты теста рисования часов при здоровом старении. Передний. Гум. Неврологи. 2019;13:25. дои: 10.3389/fnhum.2019.00025. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
45. Мацуока Т., Нарумото Дж., Окамура А., Танигучи С., Като Ю., Шибата К., Накамура К., Окуяма С. , Ямада К., Фукуи К. Нейронные корреляты компонентов теста рисования часов.
Междунар. Психогериатр. 2013;25:1317–1323. doi: 10.1017/S1041610213000690. [PubMed] [CrossRef] [Google Scholar]
46. Tranel D., Rudrauf D., Vianna E.P.M., Damasio H. Имеет ли тест рисования часов фокальные нейроанатомические корреляты? Нейропсихология. 2008; 22: 553–562. дои: 10.1037/0894-4105.22.5.553. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
47. Роял Д. Р., Малрой А. Р., Чиодо Л. К., Полк М. Дж. Рисунок часов чувствителен к исполнительному контролю: сравнение шести методов. Дж. Геронтол. сер. Б. 1999; 54B: P328–P333. doi: 10.1093/geronb/54B.5.P328. [PubMed] [CrossRef] [Google Scholar]
48. Desmond J.E., Gabrieli J.D.E., Wagner A.D., Ginier B.L., Glover G.H. Дольковые паттерны активации мозжечка в задачах вербальной рабочей памяти и постукивания пальцами по данным функциональной МРТ. Дж. Нейроски. 1997;17:9675–9685. doi: 10.1523/JNEUROSCI.17-24-09675.1997. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
49. Picard N., Strick P.
L. Активация дополнительной моторной зоны (ДМА) во время выполнения движений под визуальным контролем. Церебр. кора. 2003; 13: 977–986. doi: 10.1093/cercor/13.9.977. [PubMed] [CrossRef] [Google Scholar]
50. Диллер Л., Бен-Ишай Ю., Герстман Л., Гудин Р., Гордон В. Исследования познания и реабилитации при гемиплегии. Медицинский центр Нью-Йоркского университета, Институт восстановительной медицины; Нью-Йорк, штат Нью-Йорк, США: 1974. Реабилитационная монография № 50. [Google Scholar]
51. Денг И.Д., Чанг Л., Талвар Н., Там Ф., Черчилль Н.В., Швейцер Т.А., Грэм С.Дж. Функциональная МРТ выполнения задачи отмены письма у пожилых людей. Передний. Гум. Неврологи. 2019;13:97. doi: 10.3389/fnhum.2019.00097. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
52. Li Y., Li C., Wu Q., Xu Z., Kurata T., Ohno S., Kanazawa S., Abe K. , Ву Дж. Уменьшение связей в состоянии покоя в зрительно-пространственной сети, связанной с вниманием, при старении. Неврологи. лат. 2015;597:13–18.
doi: 10.1016/j.neulet.2015.03.047. [PubMed] [CrossRef] [Google Scholar]
53. Познер М.И., Петерсен С.Е. Система внимания человеческого мозга. Анну. Преподобный Нейроски. 1990; 13:25–42. doi: 10.1146/annurev.ne.13.030190.000325. [PubMed] [CrossRef] [Google Scholar]
54. Culham J.C., Brandt S.A., Cavanagh P., Kanwisher N.G., Dale A.M., Tootell R.B.H. Корковая активация FMRI, вызванная внимательным отслеживанием движущихся целей. Дж. Нейрофизиол. 1998; 80: 2657–2670. дои: 10.1152/jn.1998.80.5.2657. [PubMed] [CrossRef] [Google Scholar]
55. Ruff C.C., Driver J., Bestmann S. Объединение TMS и FMRI. Cortex J. Devoted Study Nerv. Сист. Поведение 2009;45:1043–1049. doi: 10.1016/j.cortex.2008.10.012. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
56. Моррисон М.А., Черчилль Н.В., Кузимано М.Д., Швейцер Т.А., Дас С., Грэм С.Дж. Надежность FMRI на основе задач для предоперационного планирования: исследование повторного тестирования у пациентов с опухолью головного мозга и здоровых контролей.
ПЛОС ОДИН. 2016;11:e0149547. doi: 10.1371/journal.pone.0149547. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
Платформа нового планшетного компьютера для расширенного языкового картографирования во время процедур краниотомии в сознании. Дж. Нейрохирург. 2016; 124:938–944. doi: 10.3171/2015.4.JNS15312. [PubMed] [CrossRef] [Google Scholar]
58. Моррисон М.А., Тэм Ф., Гаравалья М.М., Харе Г.М.Т., Кузимано М.Д., Швейцер Т.А., Дас С., Грэм С.Дж. Источники вариации, влияющие на соответствие между функциональной МРТ и прямой кортикальной стимуляцией в хирургии опухолей головного мозга. Передний. Неврологи. 2016;10:461. дои: 10.3389/fnins.2016.00461. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
59. Yuan W., Altaye M., Ret J., Schmithorst V., Byars A.W., Plante E., Holland S.K. Количественная оценка движения головы у детей во время различных языковых заданий FMRI. Гум. Карта мозга. 2008;30:1481–1489. doi: 10.1002/hbm.20616. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
60.
Джеззард П., Клэр С. Источники искажения данных функциональной МРТ. Гум. Карта мозга. 1999; 8: 80–85. doi: 10.1002/(SICI)1097-0193 (1999) 8:2/3<80::AID-HBM2>3.0.CO;2-C. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
61. Duffau H., Peggy Gatignol S.T., Mandonnet E., Capelle L., Taillandier L. Интраоперационное картирование подкорковой стимуляции языковых путей в последовательной серии 115 пациентов с глиомой II степени в левом доминантном полушарии. Дж. Нейрохирург. 2008; 109: 461–471. doi: 10.3171/JNS/2008/109/9/0461. [PubMed] [CrossRef] [Google Scholar]
62. Golestanirad L., Das S., Schweizer T.A., Graham S.J. Предварительное исследование FMRI нового задания на беглость письма в самостоятельном темпе: наблюдение за активацией левого полушария и усилением лобной активации на поздних и ранних этапах задания. Передний. Гум. Неврологи. 2015;9:113. doi: 10.3389/fnhum.2015.00113. [Статья PMC бесплатно] [PubMed] [CrossRef] [Google Scholar]
63. Лурито Дж.
Т., Карекен Д.А., Лоу М.Дж., Чен С.Х., Мэтьюз В.П. Сравнение рифмовки и генерации слов с FMRI. Гум. Карта мозга. 2000; 10:99–106. doi: 10.1002/1097-0193(200007)10:3<99::AID-HBM10>3.0.CO;2-Q. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
64. Zec R.F., Landreth E.S., Fritz S., Grames E., Hasara A., Fraizer W., Belman J., Wainman S., McCool М., О’Коннелл С. и др. Сравнение фонематической, семантической и чередующейся беглости слов при болезни Паркинсона. Арка клин. Нейропсихология. Выключенный. Дж. Натл. акад. Нейропсихология. 1999;14:255–264. doi: 10.1093/arclin/14.3.255. [PubMed] [CrossRef] [Google Scholar]
65. Fu C.H.Y., Morgan K., Suckling J., Williams S.C.R., Andrew C., Vythelingum G.N., McGuire P.K. Функциональное исследование магнитно-резонансной томографии беглости речи с использованием кластеризованной последовательности сбора данных: большая активация передней поясной извилины с повышенным требованием к задаче. НейроИзображение. 2002; 17: 871–879.
doi: 10.1006/nimg.2002.1189. [PubMed] [CrossRef] [Google Scholar]
66. Халари Р., Шарма Т., Хайнс М., Эндрю С., Симмонс А., Кумари В. Сопоставимая активность FMRI с дифференциальными поведенческими характеристиками при мысленном вращении и явных вербальных действиях Задания на беглость у здоровых мужчин и женщин. Эксп. Мозг Res. 2006; 169: 1–14. doi: 10.1007/s00221-005-0118-7. [PubMed] [CrossRef] [Google Scholar]
67. Бирн Р.М., Кенуорти Л., Кейс Л., Каравелла Р., Джонс Т.Б., Бандеттини П.А., Мартин А. Нейронные системы, поддерживающие лексический поиск, управляемый буквенными и семантическими сигналами категорий : Самостоятельное исследование беглости речи с помощью FMRI. НейроИзображение. 2010;49:1099–1107. doi: 10.1016/j.neuroimage.2009.07.036. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
68. Lipsman N., Mainprize T.G., Schwartz M.L., Hynynen K., Lozano A.M. Внутричерепное применение магнитно-резонансного сфокусированного ультразвука. Нейротерапия.
2014;11:593–605. doi: 10.1007/s13311-014-0281-2. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
69. Elias WJ, Huss D., Voss T., Loomba J., Khaled M., Zadicario E., Frysinger R.C., Sperling S.A., Wylie S. ., Monteith S.J., et al. Пилотное исследование сфокусированной ультразвуковой таламотомии при эссенциальном треморе. Н. англ. Дж. Мед. 2013; 369: 640–648. doi: 10.1056/NEJMoa1300962. [PubMed] [CrossRef] [Google Scholar]
70. Элиас В.Дж., Липсман Н., Ондо В.Г., Гануни П., Ким Ю.Г., Ли В., Шварц М., Хининен К., Лозано А.М., Шах Б.Б. и др. др. Рандомизированное исследование сфокусированной ультразвуковой таламотомии при эссенциальном треморе. Н. англ. Дж. Мед. 2016;375:730–739. doi: 10.1056/NEJMoa1600159. [PubMed] [CrossRef] [Google Scholar]
71. Lipsman N., Schwartz M.L., Huang Y., Lee L., Sankar T., Chapman M., Hynynen K., Lozano A.M. Фокусированная ультразвуковая таламотомия под контролем МРТ при эссенциальном треморе: исследование, подтверждающее концепцию.
Ланцет Нейрол. 2013; 12: 462–468. doi: 10.1016/S1474-4422(13)70048-6. [PubMed] [CrossRef] [Google Scholar]
72. Fahn S., Tolosa E., Marin C. Шкала клинической оценки тремора. В: Янковик Дж., Толоса Э., редакторы. Болезнь Паркинсона и двигательные расстройства. Липпинкотт Уильямс и Уилкинс; Филадельфия, Пенсильвания, США: 1993. стр. 271–280. [Google Scholar]
73. Stacy M.A., Elble R.J., Ondo W.G., Wu S.-C., Hulihan J. Оценка межэкспертной и внутриэкспертной надежности Шкалы оценки тремора Фана-Толоса-Марина при эссенциальном треморе. Мов. Беспорядок. 2007; 22: 833–838. doi: 10.1002/mds.21412. [PubMed] [CrossRef] [Google Scholar]
74. Элбл Р.Дж., Бриллиант М., Леффлер К., Хиггинс С. Количественная оценка эссенциального тремора при письме и рисовании. Мов. Беспорядок. 1996; 11:70–78. doi: 10.1002/mds.870110113. [PubMed] [CrossRef] [Академия Google]
75. Эльбл Р., Бейн П., Форжаз М.Дж., Хаубенбергер Д., Теста С., Гетц К.Г., Леентженс А.Ф.Г., Мартинес-Мартин П.
, Траон А.П.-Л., Пост Б. и др. Отчет рабочей группы: Шкалы для скрининга и оценки тремора: критический анализ и рекомендации. Мов. Беспорядок. 2013; 28:1793–1800. doi: 10.1002/mds.25648. [PubMed] [CrossRef] [Google Scholar]
76. Tam F., Huang Y., Schwartz M.L., Schweizer T.A., Hynynen K., Graham S.J. Компьютеризированная планшетная система для оценки лечения эссенциального тремора с помощью магнитно-резонансного сфокусированного ультразвука. БМК Нейрол. 2017;17:74. doi: 10.1186/s12883-017-0856-8. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
77. Haubenberger D., Kalowitz D., Nahab F.B., Toro C., Ippolito D., Luckenbaugh D.A., Wittevrongel L., Hallett M. Валидация цифрового спирального анализа как параметра результатов клинических испытаний при эссенциальном треморе. Мов. Беспорядок. Выключенный. Дж. Мов. Беспорядок. соц. 2011;26:2073–2080. doi: 10.1002/mds.23808. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
78. Букхаймер С. Функциональная МРТ языка: новые подходы к пониманию корковой организации семантической обработки.
Анну. Преподобный Нейроски. 2002; 25: 151–188. doi: 10.1146/annurev.neuro.25.112701.142946. [PubMed] [CrossRef] [Google Scholar]
79. Келлер Т.А., Карпентер П.А., Джаст М.А. Нейронные основы понимания предложений: исследование FMRI синтаксической и лексической обработки. Церебр. кора. 2001; 11: 223–237. doi: 10.1093/cercor/11.3.223. [PubMed] [CrossRef] [Google Scholar]
80. Richards T.L., Grabowski T.J., Boord P., Yagle K., Askren M., Mestre Z., Robinson P., Welker O., Gulliford D., Nagy W ., и другие. Сравнение мозговых паттернов параметров DTI, связанных с письмом, связи FMRI и корреляций связи DTI-FMRI у детей с дисграфией или дислексией и без них. Клиника НейроИмидж. 2015; 8: 408–421. doi: 10.1016/j.nicl.2015.03.018. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
81. Ричардс Т.Л., Бернингер В.В., Ягл К.Дж., Эбботт Р.Д., Петерсон Д.Дж. Изменения кластерных коэффициентов диффузии DTI и связности FMRI для учащихся с конкретными нарушениями обучения письменной речи и без них: реакция мозга на инструкцию по письму.
Дж. Нат. науч. 2017;3:e350. [Бесплатная статья PMC] [PubMed] [Google Scholar]
82. Roux F., Dufor O., Giussani C., Wamain Y., Draper L., Longcamp M., Démonet J. Графемическая/двигательная лобная область Exner’s Повторное посещение области. [(проверено 19май 2020 г.)]; Доступно в Интернете: https://pubmed.ncbi.nlm.nih.gov/19847902/
83. Плантон С., Жукла М., Ру Ф., Демоне Дж. «Письменный мозг»: метаанализ нейровизуализации Исследования моторных и орфографических процессов. [(по состоянию на 19 мая 2020 г.)]; Доступно в Интернете: https://pubmed.ncbi.nlm.nih.gov/23831432/ [PubMed]
84. Purcell J.J., Turkeltaub P.E., Eden G.F., Rapp B. Изучение центральных и периферийных процессов производства письменного слова с помощью мета -Анализ. Передний. Психол. 2011;2:239. doi: 10.3389/fpsyg.2011.00239. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
85. Nakamura K., Kuo W.-J., Pegado F., Cohen L., Tzeng O.J.L., Dehaene S. Универсальные мозговые системы для распознавания слов Формы и жесты почерка во время чтения.
проц. Натл. акад. науч. США. 2012;109:20762–20767. doi: 10.1073/pnas.1217749109. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
86. Лонгкамп М., Глущук Ю., Хари Р. Чем отличается визуальное распознавание рукописных и печатных букв? Исследование FMRI. Гум. Карта мозга. 2011; 32:1250–1259. doi: 10.1002/hbm.21105. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
87. Рёльтген Д.П., Севуш С., Хейлман К.М. Фонологическая аграфия. Неврология. 1983; 33:755. doi: 10.1212/WNL.33.6.755. [PubMed] [CrossRef] [Google Scholar]
88. Керси А.Дж., Джеймс К.Х. Паттерны активации мозга, возникающие в результате изучения форм букв посредством активного самопроизводства и пассивного наблюдения у маленьких детей. Передний. Психол. 2013; 4:567. doi: 10.3389/fpsyg.2013.00567. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
89. Ян Ю., Чжан Дж., Мэн З.-Л., Цинь Л., Лю Ю.-Ф., Би Х.-Ю. Нейронные корреляты орфографического доступа в мандаринском китайском письме: исследование FMRI эффекта частотности слов.
Передний. Поведение Неврологи. 2018;12:288. doi: 10.3389/fnbeh.2018.00288. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
90. Yang Y., Zuo Z., Tam F., Graham S.J., Tao R., Wang N., Bi H.-Y. Активация мозга и функциональная связь во время письма на китайском языке: исследование FMRI. Дж. Нейролингвистика. 2019;51:199–211. doi: 10.1016/j.jneuroling.2019.03.002. [CrossRef] [Google Scholar]
91. Yang Y., Tam F., Graham S.J., Sun G., Li J., Gu C., Tao R., Wang N., Bi H.-Y., Zuo З. Мужчины и женщины отличаются нейронной основой почерка. Гум. Карта мозга. 2020;41:2642–2655. doi: 10.1002/hbm.24968. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
92. Roux S., McKeeff T.J., Grosjacques G., Afonso O., Kandel S. Взаимодействие между центральными и периферийными процессами в рукописном производстве. Познание. 2013; 127: 235–241. doi: 10.1016/j.cognition.2012.12.009. [PubMed] [CrossRef] [Google Scholar]
93. Kandel S., Perret C. Как формируется взаимодействие между процессами правописания и моторики во время овладения письмом? Познание.
2015; 136:325–336. doi: 10.1016/j.cognition.2014.11.014. [PubMed] [CrossRef] [Google Scholar]
94. Zhang Q., Feng C. Взаимодействие между центральной и периферийной обработкой в китайском рукописном производстве: данные о влиянии лексичности и радикальной сложности. Передний. Психол. 2017;8:334. дои: 10.3389/fpsyg.2017.00334. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
95. Vinci-Booher S., Cheng H., James K.H. Анализ систем мозга, участвующих в написании букв вручную. Дж. Когн. Неврологи. 2019;31:138–154. doi: 10.1162/jocn_a_01340. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
96. Бернингер В., Ричардс Т. Взаимоотношения между поведенческими маркерами, генами, мозгом и лечением при дислексии и дисграфии. Будущее Нейрол. 2010;5:597–617. doi: 10.2217/fnl.10.22. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
97. Бернингер В.В., Ричардс Т., Эбботт Р.Д. Дифференциальная диагностика дисграфии, дислексии и OWL LD: поведенческие и нейровизуализационные данные.
