Что такое люфт рулевого управления

Что такое люфт рулевого управления – Люфт в рулевом управлении, максимальное суммарное значение

Сен 10 2020

Содержание

что это такое, каким инструментом проверяется люфт рулевого колеса или колонки, допустимая норма свободного хода

Автомобиль — это не только средство передвижения, но и механизм, который может подвергать опасности человеческую жизнь. Частое использование изнашивает детали авто и вызывает их неисправность. Из этой статьи вы узнаете о люфте руля и как его убрать, причинах возникновения и о том, как его замерить. Также станет понятно, какое значение люфта может допускаться.

Люфт в переводе с немецкого означает «воздух». Это выражение используется для обозначения свободного хода. На практике в деталях и элементах образуется щель между сопряжёнными частями рулевой системы, которая со временем может увеличиваться. Определить люфт можно градусом поворота в определённых элементах управления. В идеально исправном состоянии степень действия не должна сопровождаться изменениями.

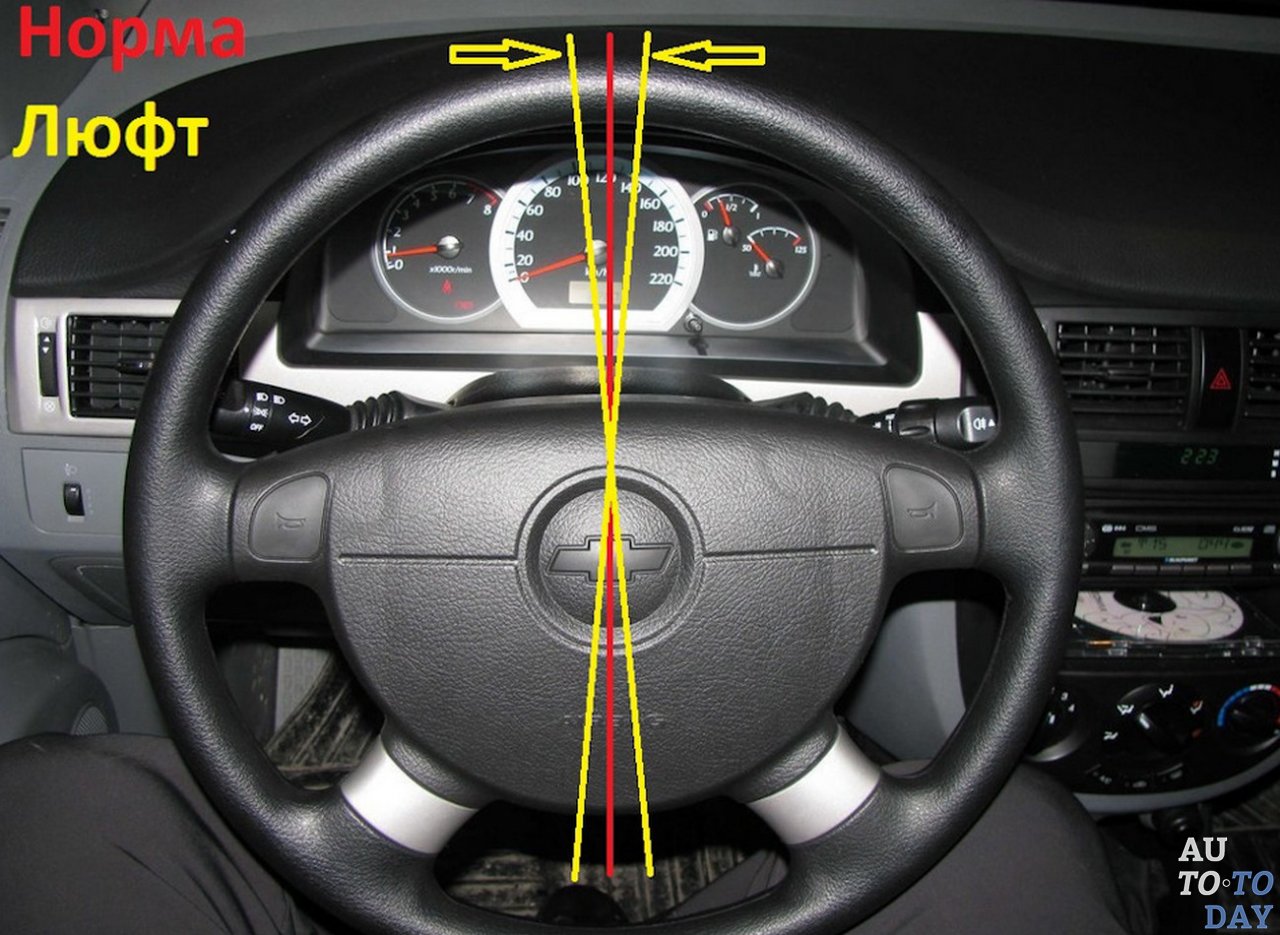

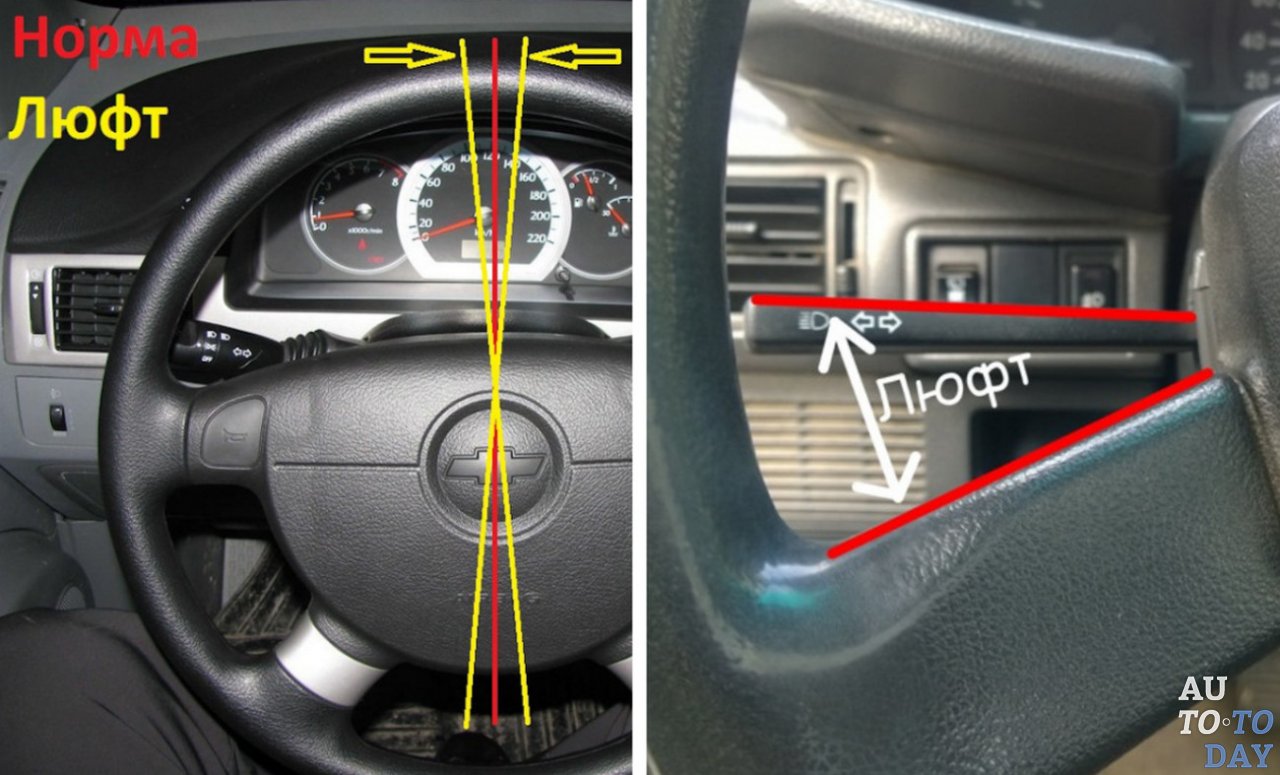

Допустимый люфт рулевого колеса

Опытный водитель знает, что уровень воздействия на механизм рулевого управления напрямую зависит от амплитуды люфта.

Чем выше его градус, тем больше усилий необходимо приложить.

Знаете ли вы? Камилла дю Гас — первая женщина-гонщица. В 1901 году она приняла участие в автогонке на скорость по маршруту Париж-Берлин.

В сумме люфт не должен переходить отметку в 10° у легковых машин, у автобусов — 20°, у грузовых автомобилей — 25°.

Каким инструментом проверяется

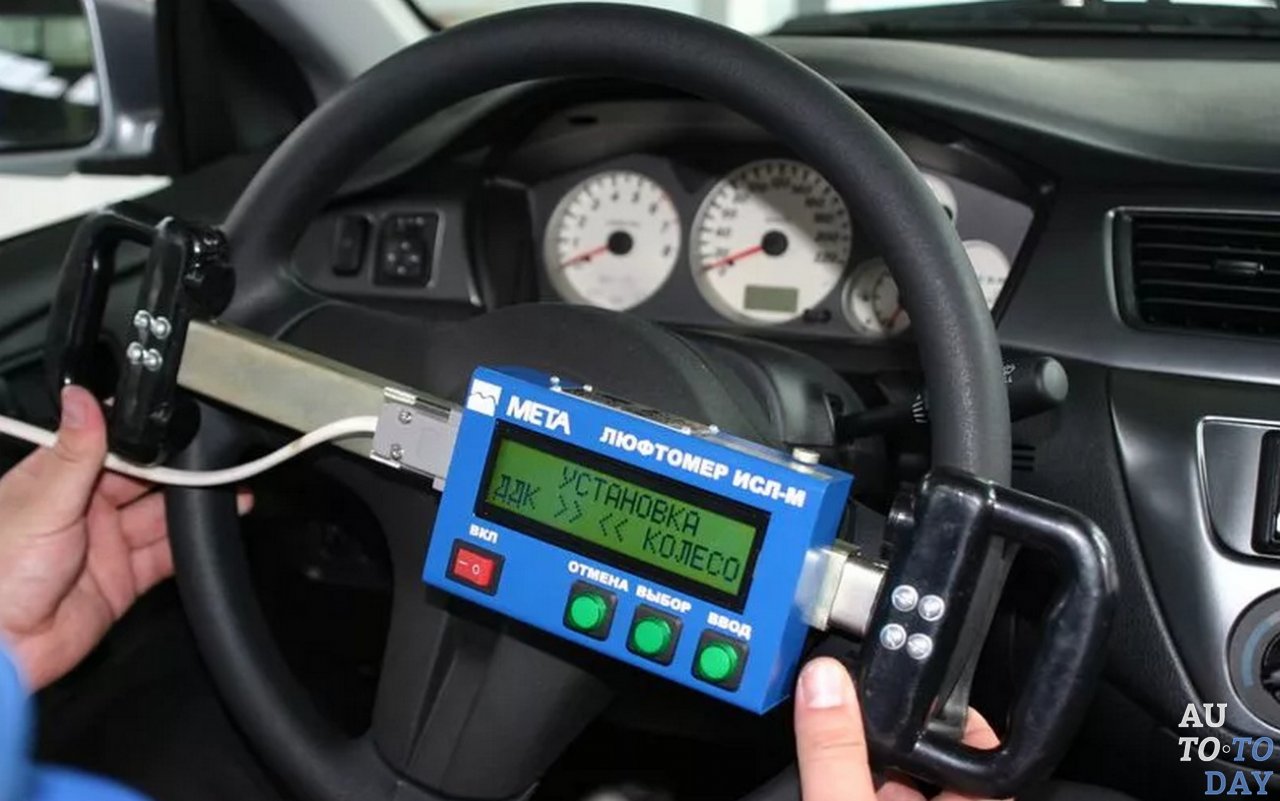

Люфтомер — инструмент, который определяет величину люфта. Существует электронный и механический. Выбирать, каким лучше пользоваться, только вам, ведь всё зависит от удобства в использовании, хотя предназначение у них одно. Работа прибора заключается в измерении максимального суммарного люфта датчиком угла с отсечкой начала и конца отсчёта по его сигналам о начале поворота рулевого колеса.

Как проверить

Когда управление автомобилем даёт явные признаки неполадок, то причину стоит искать в свободном движении руля, оно может превышать допустимые нормы. Машина перестаёт работать с вами в тандеме, либо реагирует, но поздно. Важно отметить, что если регулируя рулевой механизм, устранить увеличившийся ход не удаётся, то авто нельзя использовать.

Возможно, истёк срок эксплуатации крепления механизма руля, маятникового рычага или же рулевых тяг. Предельной нормой люфта для руля, наружный диаметр которого равен 400 мм, будет 17 мм — превышение этого значения считается отклонением.

Рекомендуем для прочтения:

Возможные причины люфта и их диагностика

Выделяют следующие причины появления люфта:

Из-за ослабевания гайки крепление руля стало более свободным.
Ослабились регулировочные тяги, которые предназначены для регулировки схождения колёс автомобиля.

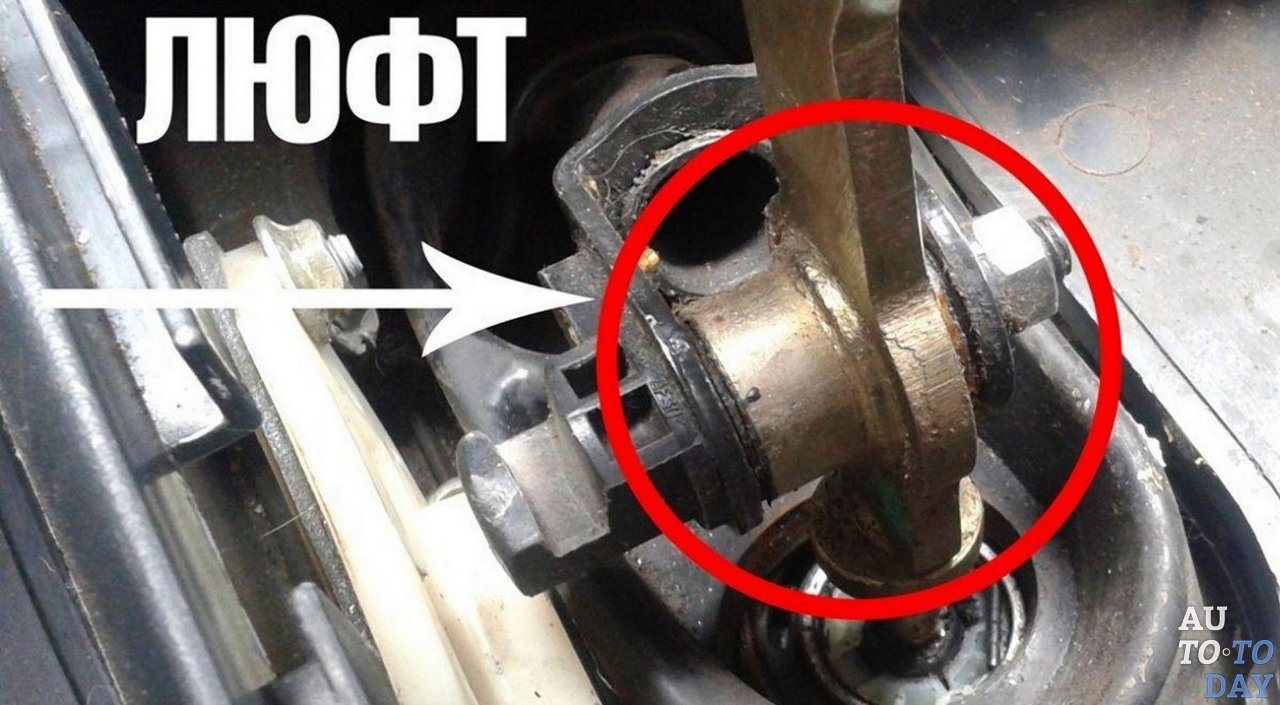

Механизм, который соединяет рулевую систему и присоединяется к кузову, ослабляется, либо происходит просадка прокладок между конструкцией и кузовом.

Наружные наконечники тяг сильно износились, увеличивая амортизацию средства передвижения.

Практически каждый автолюбитель может самостоятельно выяснить причины возникновения люфта, придерживаясь определённого алгоритма. Для этого достаточно обладать некоторыми знаниями или обратиться в специализированный автосервис

При выключенном двигателе

С целью определения неисправности при выключенном двигателе, необходимо провести диагностику:

Автомобиль следует разместить на ровной местности, чтобы колёса были направлены прямо.
Поворачивая рулевое колесо постепенно в разные стороны, следует проверять все узлы данной системы. Для этого рекомендуется пригласить помощника. Вы почувствуете вибрацию в неисправных узлах во время движений рулём.

Важно! Если колёса установлены прямо, а спицы руля расположены не горизонтально, это является признаком нарушения регулировки колёс. Также это может говорить о наличии дефектов в рулевом управлении или подвеске.

При движении

Во время движения необходимо прислушаться к работе деталей рулевого управления и оценить наличие посторонних вибраций. Наличие характерного звука свидетельствует о том, что узел неисправен. При этом стук усиливается во время езды по неровной дороге или во время преодоления препятствий, например, переезде через рельсы ж/д.

При торможении

Во время торможения авто не должно происходить никаких лишних движений. Если будет слышен посторонний звук, возможны неисправности с тормозными колодками. Также машина может не своевременно среагировать на нажатую педаль тормоза или тормозить рывками — всё дело в тормозных дисках.

Как устранить люфт

Отрегулировать управление не сложно, для этого не требуется большая разновидность инструментов. Потребуется лишь простой набор принадлежностей, которые помогут выполнить настройку элементов крепления.

В рулевой колонке

Когда люфтомер показывает в колонке нежелательный результат, рекомендуется попробовать отрегулировать винты на карданных шарнирах. Всё это расположено на рулевом валу. Найдите винт регулировки и установите предельное значение. После выполните повторную проверку, и если свободный ход всё ещё высокий, то проблема не в этом.

Знаете ли вы? Ещё в 1920-х годах большинство автомобилей в США (около 40%) ездило на электричестве. Но поскольку устранение их основных недостатков, таких как невысокая мощность, в те времена оказалось невыполнимой задачей, бензиновые автомашины быстро вытеснили электрические.

Высокие параметры люфтомера свидетельствуют о том, что необходимо отрегулировать шарниры тяг. Эта процедура не из лёгких, так как потребуется домкрат, смотровая яма или эстакада. Если окажется, что шарниры расхлёстаны, следует подтянуть их крепления. Также проверьте натяжение рулевых тяг.

Видео: Устранение люфта руля

Рулевого колеса

Ниже рассмотрен алгоритм действий, предназначенных для повышения безопасности вождения.

Важно! Запрещается сильно затягивать регулировочный болт. При повышенном трении самостабилизация передних колёс во время движения практически отсутствует и автомобиль постоянно отклоняется от траектории движения.

Инструкция, как устранять неисправность:

Колёса необходимо установить в положении прямо и проверить уровень масла в редукторе.
Снять винт регулировки рулевого колеса от защитного колпачка.

Ослабить гайку, пока не получится поднять стопорную шайбу.
Быстро повернуть руль влево и вправо под углом около 10°, одновременно регулируя винт шлицевой отвёрткой, пока люфт не примет допустимые параметры. При этом важно сильно не перетянуть его.
После этого следует затянуть гайку, придерживая винт от прокручивания.

Теперь вы знаете об основных причинах, которые могут привести к возникновению люфта. Достаточно важно приложить усилие и оперативно исправить неполадку, т. к. она напрямую влияет на безопасность во время движения. Чтобы разрешить эту проблему, следует провести диагностику и обратиться за помощью в специализированное СТО.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как убрать люфт в рулевой рейке автомобиля своими руками

12.11.2019

(Голосов: 1, Рейтинг: 5)

Вопросы, рассмотренные в материале:

Почему появляется люфт в рулевой рейке
Каковы признаки люфта в рулевой рейке
Как убрать люфт в рулевой рейке своими руками

Система рулевого управления дает возможность изменять направление траектории движения автомобиля. Она состоит из большого количества элементов. Ее важнейшим звеном является рулевая рейка. Люфт этого механизма недопустим, его необходимо устранить как можно скорее. Как убрать люфт в рулевой рейке? Об этом вы узнаете, прочитав нашу статью.

Причина люфта в рулевой рейке

Прежде всего проанализируем, по какому принципу функционирует рулевое управление современных авто. Руль соединяется через карданный шарнир с устройством, которое представляет собой полую трубу, обычно изготовленную из дюралюминия. Внутри данного механизма находится зубчатая рейка, движимая с помощью шестерни, соединённой с карданным шарниром. Зубчатая рейка связана через внутренние наконечники с тягами, которые соединяются через наружные шарниры с рычагами поворотов на передних стойках подвески. В результате, когда происходит любое перемещение рейки, колеса поворачиваются. Поэтому даже малейший люфт в системе рулевого управления транспортного средства необходимо убрать. Ведь он является серьезной проблемой, которая может привести к опасным последствиям, начиная от запаздывания реакции на движение и заканчивая полной потерей управления машиной.

Люфт в рулевой рейке может появиться по следующим причинам:

плохо затянуты гайки крепления руля;
износились шлицевые соединения;
износились карданные соединения промежуточного вала;
ослабли крепления рулевого механизма к кузову;
увеличился зазор между шестерней и зубчатой рейкой;
износились наконечники;
износились резинометаллические шарниры, которые крепят тяги к механизму, или ослабли их болты крепления;
ослабли затяжки регулировочных тяг.

Рассмотрим более подробно основные причины возникновения люфта.

Ослабление затяжки гайки. Наиболее легкоустранимая причина возникновения люфта – это ослабление крепления руля вследствие отворачивания гайки его крепежа. Чтобы убрать эту неисправность, снимите декоративную обшивку и с помощью торцового ключа нужного размера затяните гайку. В большинстве случаев современные автомашины оснащены подушками безопасности, модуль которых устанавливается в обшивке руля. Для обеспечения доступа к гайке крепления его необходимо демонтировать. Работа должна проводиться скрупулезно, клеммы от аккумулятора нужно отключить.
Когда ослабляется затяжка гайки крепления руля, может произойти потеря управления автомобилем вследствие изнашивания шлицов в месте соединения из-за проворачивания рулевого колеса на оси. В этом случае, чтобы убрать люфт, требуется срочный ремонт. Он будет заключаться в обязательной замене деталей, которые были повреждены. Последствие изнашивания карданных шарниров на промежуточном валу – возникновение ««эффекта зубчатого колеса», заключающегося в периодическом затирании руля при вращении. Из-за этой неисправности ухудшается управляемость автомобилем, особенно при движении с высокой скоростью. Замена промежуточного вала – единственный способ убрать эту проблему.
Люфт также вызывает ослабление крепления рулевого механизма к кузову или осадка резиновых прокладок между рулевым механизмом и кузовом. Чтобы его убрать, следует подтянуть гайки крепления или выполнить замену пришедших в негодность резиновых деталей. Увеличение зазора в шестернях рейки – не менее неприятная ситуация. Она возникает из-за износа поверхностей соприкосновения шестерни и зубчатой рейки. Кроме того, достаточно часто в данном механизме происходит увеличение зазоров между направляющими и рейкой. При этом процесс изнашивания протекает в несколько раз быстрее, если нарушена целостность защитных пыльников, поэтому дефект желательно убрать.
Износ наконечников тяг.Особую опасность представляет люфт, возникающий вследствие изнашивания наружных наконечников тяг, которые являются слабым звеном системы рулевого управления автомобилем. Причина повышенной уязвимости этих деталей – функционирование в сложных условиях: они постоянно подвергаются разрушительному воздействию грязи, воды и т. д.
Эту неисправность рекомендуется убрать как можно скорее. Опасность дефекта в том, что транспортное средство может потерять управление из-за разрушения наконечника, которое происходит вследствие существенного увеличения радиальных и осевых зазоров его шарового сочленения. Последствия подобного повреждения трудно переоценить, поэтому в подобной ситуации рекомендуется срочно убрать дефект – заменить наконечники в автосервисе.

Рекомендуем
«Замена пыльника рулевой рейки: выбираем качественную деталь» Подробнее
Внутренние концы тяг прикрепляются к рулевому механизму с помощью резинометаллических шарниров, запрессованных в их концы. Когда данные шарниры изнашиваются, появляется специфический металлический стук. Чтобы убрать дефект, необходимо запрессовать в тяги новые детали. Эту работу рекомендуется доверить специалистам, поскольку только в автомастерской присутствует необходимое прессовое оборудование. Также могут откручиваться болты, на которых тяги крепятся к механизму. Чтобы убрать люфт в данной ситуации, нужно лишь затянуть их моментом, установленным производителем.
Ослабление затяжки регулировочных тяг. Следующий фактор, приводящий к появлению люфта в рулевом управлении – ослабление затяжки регулировочных тяг, регулирующих схождение колес транспортного средства. Неполадка возникает вследствие недостаточной затяжки болтов после регулирования угла схождения. Дефект может стать причиной выскакивания из наконечников регулировочной тяги, поэтому его необходимо убрать.
Поворотные рычаги отдельных моделей современных авто не привариваются к стойкам подвески, соединяясь при помощи болтов. Когда болтовые сочленения ослабевают, появляется люфт. Чтобы проверить, по этой ли причине возникает данный дефект, поднимите переднюю часть машины, снимите колеса и проверьте затяжку болтов. Таким образом вы отрегулируете рулевое управление.

Самостоятельное выявление причин люфта рулевой рейки не вызовет больших сложностей у любого владельца автомобиля, необходимо только иметь помощника для выполнения некоторых операций. Чтобы это сделать, поставьте транспортное средство на ровную поверхность. Затем откройте капот, установите колеса в прямое положение. Пока помощник будет резко поворачивать руль в обе стороны под небольшим углом, прощупайте все узлы, неисправность которых может стать причиной люфта. Рукам несложно будет найти дефектный узел, так как вы сразу почувствуете во время покачивания колеса специфический сдвиг.

Признаки люфта в рулевой рейке

Возникновение люфта не определяют «на глазок», что вызывает сложности при попытках убрать неисправность. Однако заметить первые признаки его появления может только хозяин автомобиля. В этом случае вы можете наблюдать следующие симптомы, сигнализирующие о возможной проблеме:

Хруст во время поворота колес.
Невозможность удержания заданного направления, когда отпущен руль.
Возникновение стука в рулевом приводе во время проезда по неровным поверхностям.
Щелчки в рулевом колесе, когда изменяется направление движения.
Совершение произвольных маневров, которые не зависят от положения руля.
Вибрации во время движения.

Как убрать люфт в рулевой рейке? Нужно вовремя выявить проблему. При проведении диагностики необходимо тщательно рассмотреть механизм полностью, выявив наиболее слабые узлы. Существует большое количество факторов появления люфта, однако их все можно отнести к единой причине – неисправному взаимодействию деталей привода управления.

Это может быть:

Излишне сильно протянутая рейка.
Изнашивание зацепа «червяка» и зубчатой планки.
Повреждение деталей ходовой части – ступичных подшипников, рулевых тяг, наконечников.
Изнашивание зубцов шестерни или зубчатой рейки.
Несвоевременность замены жидкости в гидравлике.

Для диагностирования может быть использован люфтомер – специальное устройство, с помощью которого возможно обнаружить зазор в рулевой рейке еще до проявления первых признаков неисправности. Когда показатели, показываемые прибором, выше нормы, проблему необходимо убрать. Вы сможете найти нормы люфта для транспортных средств в ПДД.

Зачастую дефект не удается выявить вовремя, что приводит к необходимости полной замены рулевого механизма. Если показатель люфта является чересчур низким, управлять авто становится менее комфортно. При наличии сильного зазора для управления автомобилем приходится «ловить» его, то есть постоянно крутить рулевое колесо. Самой грозной опасностью является риск потери контроля над машиной, поэтому убрать неисправность – задача повышенной важности.

Если люфтомер показывает небольшие отклонения от нормы, то с ними можно справиться самостоятельно. Однако конструкция отдельных моделей предполагает проведение ремонтных работ профессионалами в автомастерских.

Как убрать люфт в рулевой рейке своими руками

Как самостоятельно осуществить подтяжку рейки:

Чтобы отрегулировать рейку и убрать люфт, подтяните регулировочный винт, который находится в торцевой крышке рулевого механизма.
Используйте эстакаду яму в гараже. Если такие идеальные условия недоступны, для подтяжки рейки можно применить домкраты. Обязательно укрепите машину после подъема на упорных «козлах».
Выставьте передние колеса прямо (ровно) перед подъемом кузова автомобиля с помощью домкратов.
В соответствии с ГОСТом РФ люфт рулевого механизма не должен быть больше десяти градусов. Измерьте его люфтомером: существуют как современные электронные, так и примитивные приборы.
Подтягивайте регулировочный винт медленно. В ходе процесса проверяйте ход руля, а также присутствие стука в колонке или люфта.
Если вы считаете, что вам удалось убрать дефект, осуществите ходовое испытание. Ощутили тяжесть рулевого колеса при движении? Тогда немного ослабьте регулировочный винт.

Вам удалось убрать проблему, если рулевое колесо беспрепятственно возвращается в центральное положение, а стук или люфт не обнаруживаются.

Как диагностировать люфт в рулевой рейке и устранить его: советы автолюбителей

1. «Как определить люфт самостоятельно»

Я понял, что у меня люфтят тяги, во время замены в передних рычагах сайлентблоков. Предлагаю такой порядок действий:

Снимите колесо.
Отвинтите гайку от рулевого наконечника, с помощью которой тяга прикрепляется к поворотному кулаку. Выбейте или снимите съемником из поворотного кулака рулевую тягу.
Возьмитесь за тягу рукой и потихоньку двигайте ее туда-сюда вдоль оси. Мне удалось таким образом хорошо прочувствовать люфт. Слабые усилия, приложенные к тяге – гарантия того, что люфтит именно она, а не рейка.

Соберите все, как было.

Затем аналогично проверьте вторую тягу.

Как отрегулировать люфт в рулевом управлении, что такое суммарный люфт

Требования к элементам рулевого управления транспортных средств регламентируются Правилами ЕЭК ООН №79. Этот документ содержит в основном конструктивные требования к данным элементам. Основные эксплуатационные требования, согласно которым и проводится проверка технического состояния рулевого управления, изложены в СТБ 1641-2006.

Суммарный люфт в рулевом управлении — это угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону.

Суммарный люфт в рулевом управлении в регламентированных условиях испытаний не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, а при отсутствии таких данных не должен превышать:

10° для легковых автомобилей и созданных на их базе агрегатов грузовых автомобилей и автобусов
20° для автобусов
25° для грузовых автомобилей

Начало поворота управляемого колеса — это угол поворота управляемого колеса на (0,06 ± 0,01)°, измеряемый от положения прямолинейного движения.

При проверке суммарного люфта должны выдерживаться следующие предварительные условия:

шины управляемых колес должны быть чистыми и сухими
управляемые колеса должны находиться в нейтральном положении на сухой ровной горизонтальной асфальто- или цементо- бетонной поверхности
испытания автомобилей, оборудованных усилителем рулевого привода, проводятся при работающем двигателе

Значение суммарного люфта в рулевом управлении определяют по углу поворота рулевого колеса между двумя зафиксированными положениями начала поворота управляемых колес в результате двух или более измерений.

Натяжение ремня привода насоса усилителя рулевого управления и уровень рабочей жидкости в бачке должны соответствовать требованиям, установленным изготовителем транспортного средства в эксплуатационной документации.

При органолептической проверке рулевого управления проверяется выполнение следующих нормативных требований:

вращение рулевого колеса должно происходить без рывков и заеданий во всем диапазоне угла его поворота, неработоспособность усилителя рулевого управления (при его наличии на транспортном средстве) не допускается
самопроизвольный поворот рулевого колеса от нейтрального положения при неподвижном состоянии транспортного средства с усилителем рулевого управления и работающем двигателе не допускается
максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмо

nivovod.ru

Люфт в рулевом управлении. Где он может появиться?

Рулевое управление автомобиля, несмотря на свою достаточно простую конструкцию, является очень важным узлом. Благодаря ему водитель может совершать повороты, маневры, объезжать препятствия, аккуратно парковаться и т. д. Но при этом рулевое управление особой надежностью не отличается, а все потому что, оно включает в себя большое количество подвижных элементов и соединений. А они во время эксплуатации образуют люфт из-за износа.

Особенности конструкции и принцип работы руля автомобиля

Содержание статьи

Наибольшее распространение на легковых автомобилях получило рулевое управление типа «шестерня-рейка». Принцип работы такого механизма сводится к преобразованию вращательного движения, которое совершает водитель, в поперечное перемещение, передающееся управляемым колесам.

Рулевой механизм реечного типа

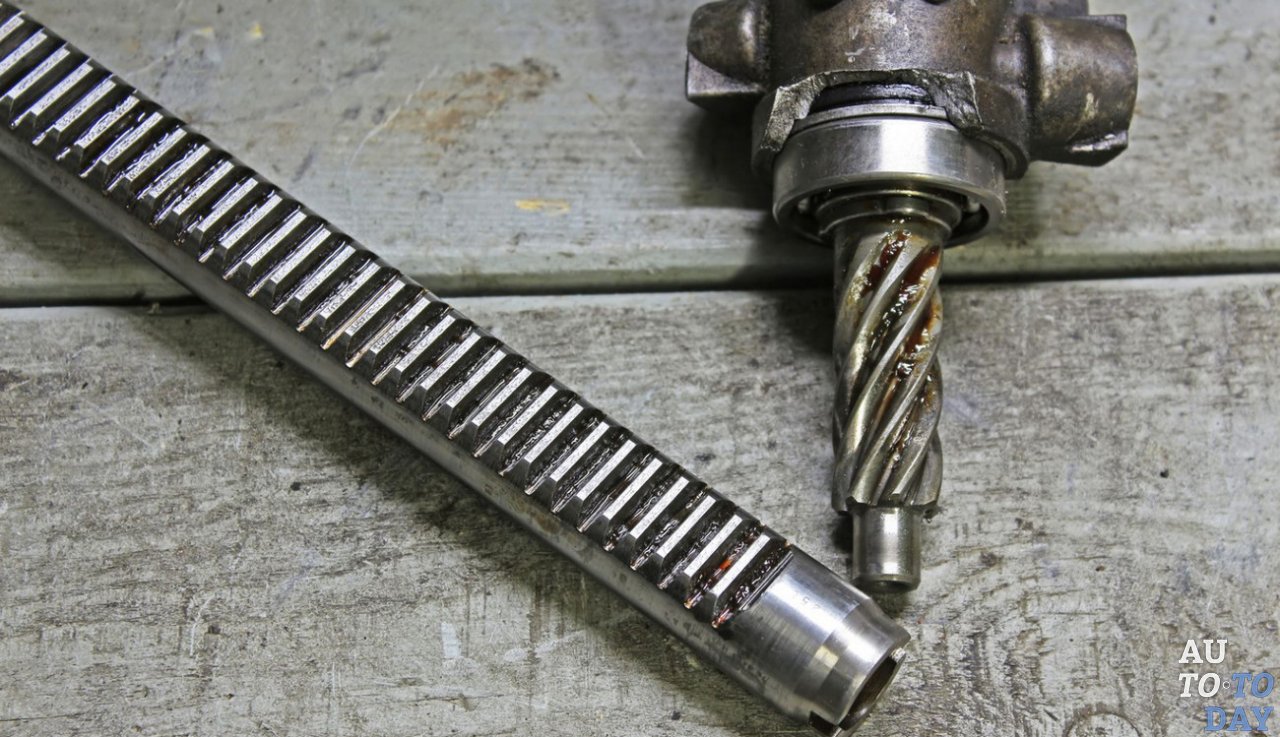

Основным узлом такого управления является рулевой механизм, в котором и производится преобразование. В нем располагается шестерня, жестко соединенная с рулевой колонкой. Колонка обычно представляет собой два вала, соединенных между собой карданной передачей. Один из валов связан с шестерней, а на конце второго располагается рулевое колесо.

Вращаясь, шестерня благодаря зубчатому зацеплению с вторым важным элементом – рейкой, заставляет ее перемещаться внутри корпуса. К рейке подсоединены рулевые тяги, связанные с поворотными кулаками.

Работает все это так. Водителю необходимо повернуть влево, для чего он в эту сторону поворачивает рулевое колесо, то есть посредством валов рулевой колонки он начинает вращать шестерню в левую сторону. Шестерня, благодаря зубчатому зацеплению, начинает перемещать рейку вправо.

Рулевой механизм червячного типа

Рейка, уходя вправо толкает тягу правого колеса и одновременно тянет тягу левого колеса. Тяги, связанные с рулевыми кулаками, обеспечивают одновременный поворот колес в левую сторону. И чем больше водитель посредством шестерни переместит рейку вправо, тем на больший угол повернуться колеса.

Вроде все просто, вот только количество соединений в рулевом управлении действительно много – карданная передача в колонке, шестерня с рейкой, рейка с тягами и тяги с поворотными кулаками. Все эти соединения – подвижные, поэтому образование люфта в них – дело времени.

Где может появиться люфт

Видео: Как устранить ход руля (рулевого вала).

Пройдемся по всем этим соединениям. Карданная передача позволяет изменять угол наклона колонки, обеспечивая большую комфортабельность, хотя это ее не главное предназначение. Карданная передача обеспечивает дополнительную безопасность при столкновении, поскольку при ударе дает возможность изменить положение колонки, не травмируя водителя. Эта карданная передача является одним из самых надежных соединений в рулевом управлении, но и в нем может образоваться люфт. Проверить наличие люфта в карданной передаче очень просто, достаточно рукой удерживать нижний вал, соединенный с шестерней, а второй рукой – повращать руль. Биение, стуки, возможность хоть малейшего вращения рулевого колеса будет указывать на сильный износ или повреждение карданной передачи.
Второе соединение, и одно из наиболее важных – шестерня-рейка. Именно это соединение обеспечивает преобразование вращения в движение рейки. И для точной передачи необходимо соблюдение зацепления между зубьями этих элементов. Поэтому в конструкцию механизма включен упор рейки, поджимающий её в шестерне. Также рейка двигается по втулкам, исключающим ее колебательные движения. Но со временем втулки изнашиваются, зубья рейки и шестерни тоже, поэтому в соединении появляется люфт. Первое время устранить зазоры можно путем закручивания упора, чтобы выбрать люфт, но в конечном итоге придется проводить ремонт механизма с использованием ремкомплектов.
Следующее соединение – рулевых тяг к рейке. Тяги крепятся к рейке при помощи болтов. Но, чтобы тяги не передавали на механизм колебательные движения, которые они получают от колес, на концах тяг со стороны рейки сделаны проушины, с установленными в них сайлент-блоками. Данные резинотехнические элементы выполняют демпфирующую функцию. Но со временем от воздействия окружающей среды, рабочих жидкостей авто, хим. реагентов с дороги, резиновая составляющая сайлент-блоков стареет и расслаивается. При обнаружении сильного износа этих сайтент-блоков, проявляющееся обычно сильным стуком со стороны рулевого механизма, эти резинотехнические элементы просто заменяются.
Последнее соединение рулевого управления – рулевых тяг с поворотным кулаком. Чтобы обеспечить подвижность этого соединения, на концах тяг расположены рулевые наконечники. Этот наконечник представляет собой корпус, в который установлен шаровой палец. Благодаря полусферической поверхности пальца, они имеет возможность менять угол относительно корпуса. Причем палец посажен в корпус достаточно плотно, но во время эксплуатации он изнашивается, приводя к появлению люфта, сопровождающегося стуком со стороны амортизационных стоек. При появлении люфта в наконечниках – они заменяются.

Видео: Диагностика рулевых тяг.

К чему может привести люфт в рулевом управлении

В процессе эксплуатации автомобиля, следует проводить периодическую проверку состояния рулевого управления. Ведь даже небольшой люфт в одном из соединений сильно повышает нагрузку на все управление, приводя к ускоренному износу остальных узлов. К тому же, наличие большого количества составных элементов управления приводит к тому, что колебания люфта значительно увеличиваются. К примеру, маленький люфт, составляющий всего 0,1 мм в соединении рейка-шестерня, передаваясь по цепочке, обеспечит уже достаточно сильное колебание (в несколько миллиметров) управляемых колес.

А если люфтить будут все перечисленные соединения, так называемый суммарный люфт, то колебания управляемых колес будут очень значительны, что приведет к сильному ухудшению управляемости автомобиля, появлению биения в рулевое колесо. Все это приводит не только к снижению комфортабельности и быстрому износу шин, наличие суммарного люфта в рулевом управлении может стать причиной ДТП.

Что нужно предпринять

Чтобы этого избежать нужно периодически проверять состояние всех узлов рулевого механизма, а также всех пыльников, ведь пыль, попавшая внутрь, станет первой причиной износа и появления люфта.

Ещё кое-что полезное для Вас:

Видео: СТУКИ В РУЛЕВОМ

Проверять все соединения нужно начиная от карданной передачи рулевой колонки. Далее проверяется шестерни с рейкой. Одним из способов проверки является замер свободного хода рулевого колеса. Но можно просто при помощи упора отрегулировать положение рейки относительно шестерни, тем самым выбрав люфт в этом узле.

Для проверки рейки с тягами и тяг с поворотным кулаком, потребуется всего лишь монтировка. С ее помощью нужно раскачивать места соединений. Свободный ход и стуки, если таковые имеются, будут указывать на износ сайлент-блоков или рулевых наконечников.

Люфтомер — прибор для измерения суммарного люфта рулевого управления

Дополнительно само рулевое управление подаст сигнал о наличии люфта. Обычно износ проявляется стуками. Также люфт может проявиться путем повышенной вибрации и биений в рулевое колесо.

Важно учитывать, что виной биения в рулевое колесо, а также стуков может стать не только рулевое управление, но и подвеска. Поэтому лучше проводить диагностику рулевого механизма и подвески комплексно.

При обнаружении хоть малейшего люфта в одном из соединений следует сразу же его устранить, чтобы он не стал причиной большего износа рулевого управления.

Своевременная диагностика рулевого управления и устранение даже малейшего люфта не только увеличит срок службы всех составных частей данного узла, но и всегда будет обеспечивать четкость управления автомобилем.
