Датчик температуры охлаждающей жидкости в автомобиле

ДТОЖ Система охлаждения двигателя внутреннего сгорания оборудована датчиком температуры, который показывает, на сколько нагрета охлаждающая жидкость. От ее температуры будет зависеть оптимальность созданной топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

С помощью датчика в системе ДВС можно постоянно контролировать температурные показатели внутри двигателя. Когда мотор работает, происходит повышение температуры его главных узлов. Для того, чтобы забрать это тепло, которое концентрируется в цилиндрах, и нужна эта охлаждающая жидкость. Во время заборов тепла температура цилиндров и блока меняется. Именно эти колебания фиксируются датчиком температуры охлаждающей жидкости, после чего информация поступает на электронный блоку управления автомобиля. После того, как сигнал принят, становится понятно, каково состояние мотора, то есть работает ли он при заданной температуре, холодный он или слишком нагретый, как именно прогревается.

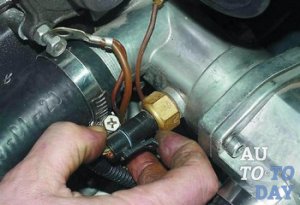

ДТОЖ

Эти факты являются крайне важными для системы управления двигателя, потому что, благодаря им, можно подправить все главные показатели работы движка. Если знать температуру мотора, то ЭБУ сможет выбрать наиболее оптимальный режим работы для него, а это очень хорошо сказывается на управляемости авто. Благодаря этому датчику, управляющая система может выполнять такие функции:

1) Выставить опережение или запаздывание зажигания. Если угол зажигания выставлен правильно, то объем отработанных газов будет значительно меньшим, машина будет потреблять меньше горючего, а работа двигателя в целом будет более рациональном;

2) Обогащается бензин в случае машины с системой впрыска горючего. Сразу после того, на блок управления приходит сигнал о том, что температура движка малая, то есть мотор холодный, то он моментально увеличивает продолжительность импульса, который передается форсункам, за счет чего исключаются колебании во время прогревания двигателя, а также обеспечивается оптимальность его работы в режиме холостого хода. Когда температура повышается, то горючая смесь обедняется блоком, из-за чего машина выдает меньший выхлоп, а расход бензина падает. Если датчик не работает, то ЭБУ не может контролировать процессы в двигателе и моторе, от чего смесь становится чрезмерно обогащенной (что не совсем нужно), загрязняется и потребляется в чрезмерном количестве.

ДТОЖ 3) Изменение и контроль над параметрами горючей смеси в условиях замкнутого и разомкнутого контура. В случае поломки ДТОЖ, ЭЮУ не среагирует на импульсы от кислородного датчика (до тех пор, пока хладагент не нагреется или не остынет до нужной температуры), то есть блок управления будет лишен обратной связи (он ведь не видит каков номер посыла), а от этого не будет улучшен холостой ход, а топливная смесь не будет обогащена для работы в холодном моторе. Говоря простыми словами, работа мотора полностью нарушится.

Кроме всего прочего, температурный датчик нужен для осуществления контроля над вращением коленчатого вала, продувкой элемента для фильтрации в механизме улавливания паров от топлива, блокировкой при прогревании муфты гидротрансформатора коробки передач, повышением оборотов на холостом ходу.

Что собой представляет современный ДТОЖ – его устройство

Если рассмотреть температурные датчики, которые изготавливались до недавнего времени, то они представляли собой обыкновенное термореле, выполняющее свою функцию, то есть держать температуру движка на нужном показателе, только при условии, что контакт закрыт. А вот обогащать топливную смесь он мог, наоборот, при открытом контакте.

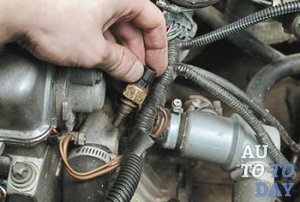

Датчик

Современные ДТОЖ обладают более широким функционалом, а вероятность его поломки сведена к минимуму. Такие датчики крайне редко выдают «глюки», так как их схема работы очень надежная и продуманная. Датчики, которые выпускаются сегодня, представлены в виде резистора (термистора), способный в секунды менять показатель своего сопротивления в зависимости от температурных колебаний. Эти резисторы выполнены из никелевого, кобальтового оксидов или других материалов, которые обладают характеристиками полупроводника. Когда температура повышается, то в термисторе увеличивается число свободных электронов, из-за чего уменьшается его сопротивление.

Резистор, то есть датчик температуры охлаждающей жидкости, помещают в защитный корпус, который способен проводить тепло. В корпусе есть электрический соединительный разъем и специальная крепежная резьба. У термистора температурный коэффициент отрицательный, поэтому его сопротивление максимально только тогда, когда мотор холодный. Когда температура повышается, то сопротивление уменьшается вместе с напряжением температурного датчика. Начальное сопротивление равно примерно 5 вольтам. ЭБУ определяет температуру охладителя по показаниям этих «скачков».

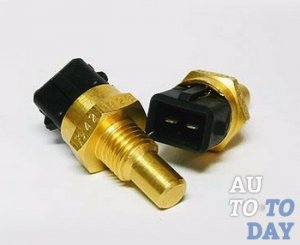

ДатчикСледует отдельно отметить, что по последним разработкам вместе с основным датчиком, который расположен в выпускном патрубке ГБЦ, устанавливают и дополнительный, который локализируют в выходной точке радиатора. Благодаря такой схеме температура определяется более совершенным способом. Именно из-за наличия второго температурного датчика ЭБУ более качественно выполняет свои функции.

Проверка датчика температуры охлаждающей жидкости

Любой серьезный дефект датчика (разные «глюки», создаваемый для ЖБУ помехи) можно решить единственным способом – заменить датчик. Смешить с этим делом никак нельзя. Сначала нужно продиагностировать двигатель с помощью специальных компьютерных программ, которые всего за несколько минут проверят датчик вместо со всеми параметрами системы охлаждения, после чего будет выведен код одной или нескольких ошибок, которые мешают нормальной работе ДТОЖ. Если знать этот номер, то можно будет эту ошибку сбросить и покидать стены автосервиса.

Если менять датчик действительно нужно, то есть он продолжает глючить даже после того, как были сброшены ошибки, то устанавливать нужно только оригинальное устройство, маркировка которого совпадет со старым датчиком. Совет специалистов таков: «левые» изделия ставить нельзя, так как предусмотреть последствия от их установки невозможно. Каков бы ни был производитель, неоригинальное устройство почти сразу начнет подтормаживать и глючить.

Датчик Диагностировать неисправности ДТОЖ можно и «на глаз». Так можно будет заметить, есть ли где-то отверстия, из которых вытекает охладитель, появились ли в корпусе датчика трещины, заржавели ли зажимы. Если такие неисправности имеют место быть, то датчик можно не менять. Для более серьезной проверки датчика на работоспособность нужно измерять его сопротивление и напряжение. Определить эти показатели можно с помощью вольтметра и осциллографа, которые есть на любой станции технического обслуживания. После получения результатов, показания нужно сравнить с теми, которые указаны в технической документации самого датчика. Если грамотно проверить ДТОЖ, то можно точно определить, почему он неисправен. Причины могут быть следующими:

— оборвалась проводка;

— вышел из строя термостат или вентилятор для охлаждения;

— где-то происходит потеря напряжения или короткое замыкание и т.д.

Можно долго гадать о том, почему же датчик температуры работает неправильно, но окончательный вердикт можно вынеси только после проведения профессиональной диагностики специалистом. И последнее – менять описанное устройство можно только после того, как в системе охлаждения останется очень незначительное количество жидкости для охлаждения. Слить нужно столько субстанции, чтобы датчик возвышался над жидкостью, а не находится в ней.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Датчик температуры охлаждающей жидкости – помощник электронного блока управления

В системе охлаждения ДВС имеется датчик температуры охлаждающей жидкости (сокращенно – ДТОЖ), который измеряет температуру этой самой жидкости с целью образования оптимальной по всем показателям топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

ДТОЖ необходим для постоянного контроля температурных (внутренних) показателей двигателя автомобиля. При работе мотора жидкость, используемая для его охлаждения, «забирает» тепло цилиндров. При этом, естественно, изменяется температура головок и блока цилиндров. Данные изменения как раз и улавливает датчик указателя температуры охлаждающей жидкости, отсылая информацию о них на ЭБУ (электронный блок управления) транспортного средства.

ЭБУ воспринимает сигнал ДТОЖ (каждый сигнал имеет свой номер) и понимает, в каком состоянии находится мотор автомобиля (функционирует при заданной температуре, прогревается, является холодным либо перегретым).

На фото - датчики температуры охлаждающей жидкости, nashikolesa.ruНа фото - датчики температуры охлаждающей жидкости, nashikolesa.ru

Эти сведения очень важны для системы управления ДВС, так как именно благодаря им она может подправлять все основные показатели функционирования двигателя автомобиля. Зная температуру «сердца» авто, ЭБУ подбирает оптимальный режим его работы, что благотворно сказывается на качестве управления транспортным средством.

Работа описываемого нами датчика позволяет управляющей системе выполнять далее указанные функции:

  • Выставление запаздывания и опережения зажигания. Правильно выставленный угол зажигания гарантирует существенное уменьшение объема отработавших газов, снижение расхода горючего, а также он оказывает влияние на ряд важных параметров рациональной эксплуатации ДВС.
  • Обогащение бензина (для авто с системой впрыска топлива). Как только блок управления принимает сообщение о малой температуре двигателя (холодный мотор), он сразу же повышает продолжительность импульса на форсунки, что обеспечивает отсутствие колебаний при прогреве ДВС и оптимизацию его функционирования на холостом ходу. При увеличении температуры блок начинает обеднять горючую смесь, за счет чего происходит уменьшение выхлопа и снижение расхода бензина. Если ДТОЖ неисправен, ЭБУ делается «слепым», а это становится причиной потери, загрязнения и чрезмерного (никому ненужного) обогащения смеси.
  • Контроль и изменение параметров горючей смеси при разомкнутом и замкнутом контуре. Если имеется неисправность ДТОЖ, блок управления не реагирует на сообщения кислородного датчика (пока хладагент не обретет требуемой температуры), а значит, ЭБУ не будет иметь обратной связи (ведь он не видит номер сигнала) и не сможет улучшать холостой ход и обогащать топливную смесь при холодном моторе. По сути, его работа будет полностью нарушена.

Фото схемы работы датчика температуры охлаждающей жидкости, lancermitsubishi.ruФото схемы работы датчика температуры охлаждающей жидкости, lancermitsubishi.ru

Кроме того, датчик температуры охлаждающей жидкости необходим для контроля вращения коленчатого вала, продувки фильтрующего элемента механизма улавливания паров горючего, блокировки в процессе прогрева гидротрансформатора (его муфты) коробки передач, повышения оборотов холостого хода.

Что собой представляет современный ДТОЖ – его устройство

Еще совсем недавно датчик температуры охлаждающей жидкости (механический) являлся обычным термореле, которое могло лишь поддерживать при закрытом контакте температуру двигателя на номинальном показателе, да обогащать при открытом контакте топливно-воздушную смесь. Сейчас устройство ДТОЖ стало более современным, что и позволило расширить его функциональность, а также свести к минимуму его поломки (датчик наших дней редко глючит, схема его работы более продуманна и надежна).

Современный датчик температуры охлаждающей жидкости представляет собой специальный резистор (его правильное название – термистор), который способен мгновенно изменять свое сопротивление при изменении температуры. Производят такие резисторы из оксида никеля, кобальта и аналогичных материалов, обладающих полупроводниковыми характеристиками. При повышении температуры в термисторе наблюдается повышение числа свободных электронов. Это приводит к тому, что его сопротивление уменьшается.

На фото - современный датчик температуры охлаждающей жидкости, atrd.ruНа фото - современный датчик температуры охлаждающей жидкости, atrd.ru

Описываемый резистор, изменяющий свое сопротивление, «прячут» в теплопроводный защитный корпус, оснащенный соединительным разъемом (электрическим) и специальной крепежной резьбой. Так как температурный коэффициент термистора является отрицательным, датчик имеет максимальное сопротивление в тех случаях, когда мотор холодный. При повышении температуры сопротивление становится меньше, при этом снижается и напряжение ДТОЖ (изначально оно составляет около пяти вольт). Ориентируясь на все эти «скачки», ЭБУ определяет температуру жидкости для охлаждения.

Фото устройства датчика температуры охлаждающей жидкости, avtokat01.narod.ruФото устройства датчика температуры охлаждающей жидкости, avtokat01.narod.ru

Отметим отдельно, что в последнее время вдобавок к основному датчику, расположенному в патрубке (выпускном) ГБЦ, монтируют дополнительный (его размещают на выходе из радиатора). Такая схема делает процесс определения температуры более совершенным. Установка датчика температуры охлаждающей жидкости (дополнительного) позволяет ЭБУ в разы качественнее выполнять свою работу.

Проверка датчика температуры охлаждающей жидкости

Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.

Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.

На фото - оригинальный ДТОЖ, su-ba.ruНа фото - оригинальный ДТОЖ, su-ba.ru

Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.

Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.

Фото замены датчика температуры охлаждающей жидкости, autorambler.ruФото замены датчика температуры охлаждающей жидкости, autorambler.ru

Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:

  • вышедший из строя вентилятор охлаждения или термостат;
  • обрыв проводки;
  • потерю напряжения или короткое замыкание и многие другие.

На фото - диагностика ДТОЖ, bycars.ruНа фото - диагностика ДТОЖ, bycars.ru

Сколько бы вы не гадали, в чем причина неадекватного функционирования ДТОЖ, установить ее не удастся до тех пор, пока не будет проведена полная и профессиональная диагностика датчика. Напоследок добавим – замена описанного в статье устройства осуществляется только после того, как из системы охлаждения будет слито достаточное количество охлаждающего состава (столько, чтобы датчик находился не в жидкости, а выше нее).

Показания датчика температуры охлаждающей жидкости

Показания датчика температуры охлаждающей жидкости относятся к одним из самых важных данных для правильной работы и уверенного запуска двигателя.

Поэтому при компьютерной диагностике автомобиля необходимо этому датчику уделить особое внимание.

Он необходим не только для индикации значений температуры охлаждающей жидкости на панели приборов. На его показаниях основывается множество процессов в системе управления двигателем. Также по его данным блок управления двигателем даёт команду на включение или отключение электровентилятора системы охлаждения.

Но самый, наверное, важный вклад в работу системы управления двигателем он вносит при запуске мотора.

В процессе запуска двигателя, ЭБУ основывается на показаниях ограниченного количества датчиков. И самый главный из них — это датчик температуры охлаждающей жидкости. Допустим, если производится запуск двигателя в холодное время года, ЭБУ, основываясь на показаниях этого датчика, обогащает смесь для уверенного пуска двигателя. Логика здесь в том, что в холод бензин хуже испаряется, чем в тёплое время или в прогретом двигателе. А в камере сгорания воспламеняются именно пары бензина с воздухом.

Показания датчика температуры охлаждающей жидкости

Также, в момент запуска двигателя, ЭБУ ещё не получает данных от датчиков положения коленвала и распредвала и поэтому не знает в какой цилиндр сейчас необходимо подавать топливо. Поэтому ЭБУ активирует сразу все форсунки в момент запуска, а не фазировано, как при запущенном двигателе. А если датчик температуры занижает показания, тогда есть все шансы «залить свечи».

При завышении показаний датчиком температуры, также не удастся запустить двигатель из-за нехватки топлива. Эту ситуацию можно сравнить с «подсосом» на карбюраторных автомобилях. Без закрытия воздушной заслонки при холодной погоде и холодном двигателе, никакие танцы с бубном мотор не заведут.

Также на основе показаний датчика температуры ОЖ блок управления двигателем корректирует такие параметры, как:

  • скорость вращения коленчатого вала (при очень высокой температуре скорость вращения повышается для лучшей циркуляции охлаждающей жидкости)
  • угол опережения зажигания,
  • состав топливно-воздушной смеси
  • продувку клапана адсорбера

В общем, датчик температуры охлаждающей жидкости на двигателях с системой управления играет не последнюю роль как в работе двигателя, так и в расходе топлива. Поэтому требует диагностики.

Диагностика датчика температуры охлаждающей жидкости

Как можно проверить датчик температуры охлаждающей жидкости автомобиля при помощи сканера или диагностического адаптера? Вот некоторые способы:

  • на холодном двигателе его показания должны соответствовать температуре окружающей среды плюс/минус пару градусов
  • показания датчика должны находиться в пределах -40…+150˚С
  • при прогреве двигателя, показания датчика должны меняться плавно и без скачков
  • можно подёргать разъём датчика. При этом не должно наблюдаться провалов в показаниях

Температура охлаждающей жидкости

Если при диагностике возникли подозрения, тогда необходимо датчик проверить более дотошно по этой инструкции. Или просто заменить, так как он обычно не является дефицитным или дорогим.

Если самодиагностика системы управления двигателем выявила проблемы в цепи измерения температуры охлаждающей жидкости, тогда могут выставится следующие ошибки

P0115

Неисправность датчика температуры охлаждающей жидкости

P0116

Выходсигнала датчика температуры охлаждающей жидкости из допустимого диапазона

P0117

Низкий уровень датчика температуры охлаждающей жидкости

P0118

Высокий уровень датчика температуры охлаждающей жидкости

Всем Мира и ровных дорог! :bye:
