Датчик холостого хода ВАЗ , 8, 16 клапанов инжектор

Содержание

1. Про регулятор холостого хода ВАЗ 2107 (инжектор)
2. Датчик холостого хода ваз 2107 инжектор
3. Датчик холостого хода ВАЗ 2107, 2108-09, 2114, 1118, 2170, 2190 инжектор
4. Меняем датчик холостого хода на Ваз 2107

И если речь идёт о силовом агрегате с распределённым впрыском, то очень часто причиной подобных неполадок является неисправность регулятора холостого хода РХХ. О нём мы и поговорим в этой статье. Неисправности датчика регулятора холостого хода проявляется в неустойчивой работе двигателя.

06/09/ · Причем, если ранее датчик холостого хода карбюраторных ВАЗ функционировал, как запорный клапан, калиброванное отверстие которого могло быть только либо открытым, либо закрытым, то новый датчик холостого хода ВАЗ Оценки: 1.

Двигатель может глохнуть на холостых оборотах, что особенно неприятно при движении в пробке или остановке на светофоре. Ремонту датчик холостого хода не подлежит, поэтому в случае неисправности необходимо его заменить.

РХХ является узлом системы питания двигателя с распределённым впрыском, регулирующим объем воздуха, поступающего во впускной коллектор ресивер при закрытой заслонке дросселя. По сути, это обычный клапан, который приоткрывает запасной байпасный воздушный канал на заданную величину.

Про регулятор холостого хода ВАЗ 2107 (инжектор)

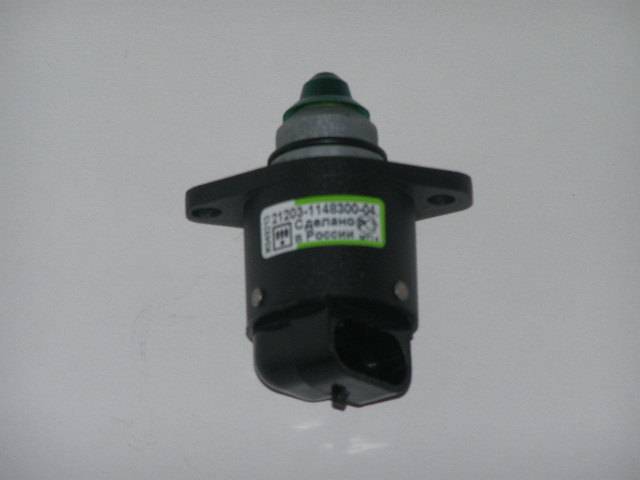

Регулятор холостого хода — это электродвигатель шаговой конструкции, состоящий из статора с двумя обмотками, магнитного ротора и штока с подпружиненным клапаном запорным наконечником. При поступлении напряжения на первую обмотку, ротор выдвигается. Когда оно подаётся на другую обмотку, он втягивается.

Следует учитывать, что некоторые симптомы сломанного РХХ могут совпадать с неисправностью других датчиков: положения коленвала, дроссельной заслонки или массового расхода воздуха. Поэтому точно определить его неисправность можно проведя некоторые измерения самостоятельно или с помощью компьютерной диагностики.

Работой устройства управляет электронный блок контроллер. Поддержание оборотов, без постоянной необходимости заводить ДВС после каждой остановки, возможно за счет регулятора холостого хода РХХ. Даже небольшая поломка этого элемента может доставить большой датчик холостого хода ваз 2105 инжектор водителю. Датчик холостого хода визуально выглядит как электродвигатель, который имеет конусообразную иглу.

Необходим регулятор для стабилизации и контроля над холостыми оборотами. Главная задача РХХ — обеспечивать подачу необходимого количества воздуха в обход дроссельной заслонки на холостом ходу. Поток воздуха должен поступать в двигатель по периферийному каналу. Контролировать обороты возможно благодаря сечению канала, который управляется конусообразной игрой датчика.

Далее в ход вступают форсунки инжектора, которые подают определенное количество топлива, которое датчик холостого хода ваз 2105 инжектор для поддержания хода автомобиля. Отдельно блок управления принимает показатели датчика положения коленвала, чтобы определить количество оборотов мотора в разных ситуациях. Одновременно с этим, ЭБУ контролирует работу РХХ, чтобы в нужный момент открыть периферийный канал для подачи воздуха, с целью поддержания датчик холостого хода ваз 2105 инжектор количества оборотов ДВС.

Регулятор холостого хода может изменить размер сечения дополнительного канала.

Датчик холостого хода ваз 2107 инжектор

После момента включения зажигания, шток датчика выдвинут до тех пор, конусообразная игла не займет калибровочное отверстие. РХХ самостоятельно открывает канал для подачи воздуха. Кроме того, если охлаждающая жидкость слишком холодная, датчик холостого хода может обеспечить более сильный датчик холостого хода ваз 2105 инжектор воздуха для быстрого прогрева.

За счет этого, автомобиль может стартовать без предварительного прогревания двигателя. Питает датчик провод от общего жгута, который подключен к общему контроллеру. Контроль работы датчика происходит за счет динамики частоты командных сигналов.

Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ. Как и любой механизм, регулятор холостого хода не застрахован от неисправностей или поломок. Самый надежный и распространенный способ проверить работоспособность датчика — воспользоваться мультиметром.

Датчик холостого хода ВАЗ 2107, 2108-09, 2114, 1118, 2170, 2190 инжектор

Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком. Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно датчик холостого хода ваз 2105 инжектор на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40—80 Ом. В качестве дополнительной проверки мультиметром контакты можно поменять местами. Датчик, в таком случае, должен показать обрыв электрических цепочек.

В некоторых случаях датчик холостого хода ваз 2105 инжектор регулятор холостого хода мультиметром на грани бесполезности.

К примеру, на впрысковых ВАЗ. В таком случае данные мультиметра не будут информативными, поскольку главной проблемой является закоксовывание винтовой пары.

Такая проблема ведет к заеданию датчику, из-за чего он просто не может обеспечивать постоянный поток воздуха. Некоторые умельцы самостоятельно изготовляют устройства для проверки РХХ в такой ситуации. Для самодельного тестера необходимо иметь под рукой трансформатор зарядного устройства телефона на 6В переменного тока.

Меняем датчик холостого хода на Ваз 2107

Если использовать контроллеры поочередно, можно проверить прямой и обратный ход регулятора. Рабочее устройство засветит лампочку индикатора тусклым светом, а обратный эффект подскажет о заедании и необходимости ремонта. Чаще всего главным истоком всех поломок регулятора холостого хода является налипание пыли и грязи. В таком случае можно самостоятельно попробовать зачистить датчик. После того как датчик отсоединен, все контакты необходимо протереть спиртом или специальной жидкостью. В случае если игла или шток сильно покрыты грязью — можно воспользоваться WD В качестве дополнительной страховки, лучше проверить состояние дроссельного клапана и, при необходимости, провести датчик холостого хода ваз 2105 инжектор.

Снятие регулятора холостого хода ваз производят для его замены на новый в случае выхода из строя старого в результате каких-либо датчик холостого хода ваз 2105 инжектор повреждений.

Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится датчик холостого хода ваз 2105 инжектор простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:. Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять.

Снятие и замена регулятора выглядит следующим образом:.

После того, как регулятор холостого хода ваз снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:. На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию.

Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой.

Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан. Регулятор оборотов холостого хода на автомобиле Ваз с инжекторным двигателем, датчик холостого хода ваз 2105 инжектор на корпусе привода дроссельной заслонкой. Для его снятия необходимо произвести демонтаж корпуса.

Регулятор снимают для выполнения его замены в случае выхода из строя.

Перед его заменой, регулятор рекомендуется проверить, для этого потребуется мультиметр с режимом замера напряжения в цепи. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:. На этом ремонтные работы по проверке и замене регулятора холостого хода инжекторного двигателя Ваз завершены. Датчик массового расхода воздуха — один из важных элементов системы управления инжекторных двигателей. Эксплуатация машины с неработающим датчиком нежелательна.

При первых признаках неисправности его необходимо проверить и, при необходимости, заменить новым. Электронный блок управления двигателем получает информацию о количестве воздуха, поступающего в камеры сгорания цилиндров.

На основе этих данных рассчитывается дозировка поступления бензина для формирования оптимального состава воздушно-топливной смеси.

Скорость воздушного потока, проходящего через датчик, измеряется за счет контроля температуры электрических проводников. В датчике закреплены две токопроводящих платиновых нити.

Одну обдувает проходящий воздух, вторая служит датчик холостого хода ваз 2105 инжектор контроля. Проходящий воздух охлаждает перввый проводник датчик холостого хода ваз 2105 инжектор его сопротивление уменьшается.

Степень охлаждения, а, следовательно, количество прошедшего воздуха, можно определить за счет разности сопротивления двух нитей: чем больший объем воздуха проходит, тем сильнее охлаждается проводник и тем сильнее уменьшается его сопротивление. Конкретные расчеты производит бортовой компьютер на основании алгоритмов, учитывающих не только разницу сопротивления нитей, но и текущую температуру контрольного проводника.

Приведенные признаки появляются не только при поломке датчика массового расхода воздуха.

Конструкция датчика не предусматривает его ремонта, поэтому при поломке его необходимо заменить. Совет: одна из причин ошибок в работе датчика — повреждение воздухопровода между воздушным фильтром и дроссельной заслонкой.

Прежде чем менять ДМРВ, необходимо проверить ее состояние. В некоторых случаях ДМРВ перестает работать из-за загрязнения платиновой нити. В этом случае можно попробовать датчик холостого хода ваз 2105 инжектор очистить. Точная проверка работоспособности датчика возможна лишь с помощью специального оборудования — мотортестера.

Это дорогостоящий прибор, которым располагают лишь профессиональные СТО. В домашних условиях проверить работоспособность ДМРВ можно более простыми и дешевыми способами.

Проверка с помощью отключения датчика. Делается это так:. При таких условиях ЭБУ двигателя перейдет в аварийный режим, игнорируя показателя датчика.

Соответственно, состав воздушно-топливной смеси будет зависеть лишь от показаний датчика положения дроссельной заслонки. Визуальный осмотр датчика можно произвести после его демонтажа с автомобиля. Внутренняя поверхность ДМРВ должна быть чистой, без масляного налета.

Плавают обороты холостого хода Ваз-2107 инжектор- меняем РХХ

Из-за чего могут самопроизвольно меняться (или плавать) обороты двигателя

Нарушена работа РХХ- регулятора холостого хода

Неполадки в ДМРВ ( датчике массового расхода воздуха)

Подсос воздуха через трещины в шлангах и уплотнениях

Другие причины

Что такое регулятор холостого хода

Какой купить на замену?

Порядок замены регулятора

Настройка после установки

Из-за чего могут самопроизвольно меняться (или плавать) обороты двигателя

Причин этой неприятной неполадки может быть несколько:

Нарушена работа РХХ- регулятора холостого хода

Частота оборотов «движка» на холостом ходу сама собой изменяется и он может даже остановиться, часто мотор не желает запускаться без нажима на педаль «газа». А лампа «Проверьте двигатель», при этом, может и не гореть. При средних и больших оборотах мотор держит обороты ровно, потерь мощности не замечается.

Неполадки в ДМРВ ( датчике массового расхода воздуха)

Если неисправен ДМРВ, обороты могут меняться не только на оборотах холостого хода, а и при любом другом открытии дросселя  даже при движении под нагрузкой. Автомобиль может поставить своего хозяина в очень опасную ситуацию, внезапно сбросив «тягу» во время выполнения обгона. Лампа «Проверьте двигатель», как правило, горит. Если вы заметили эти признаки, придется заменить неисправный датчик. Как это выполнить читайте здесь

Подсос воздуха через трещины в шлангах и уплотнениях

Лишний воздух, который попадает во впускной тракт двигателя минуя ДМРВ обедняет горючую смесь. Обороты и мощность мотора меняются, контроллер пытается это исправить. В результате обороты и «тяга» меняются. Но в отличии от случая с неисправным ДМРВ, это происходит не так резко. Лампа «Проверьте двигатель» не горит.

Внимательно осмотрите все трубочки и шланги, которые отходят от корпуса дроссельной заслонки, уплотнительные прокладки, сам корпус заслонки и впускной коллектор на обнаружение трещин. Особое внимание обратите на шланг, идущий к вакуумному усилителю тормозов, так как он часто растрескивается. Случается и такое, что сам вакуумный усилитель начинает «травить» воздух и тогда при нажатии на педаль тормоза обороты мотора поменяются. Устраните все эти неисправности и мотор снова начнет работать ровно.

Другие причины

Автомобиль очень сложная система и описать все невероятное множество возможных сочетаний поломок просто невозможно. «Дергаться» при движении и менять обороты двигатель может и из-за неисправности системы зажигания, форсунок, плохого бензина, попадания воды в бак, загрязнения фильтров и т.д. В каждом конкретном случае нужно внимательно анализировать все признаки и делать выводы. Если ничего не получается, всегда можно пройти проверочную диагностику мотортестером.

Прочитайте, может пригодится:  Как не переплатить за аккумулятор — покупаем для Ваз-2107

Что такое регулятор холостого хода

Когда мы отпускаем педаль «газа», дроссельная заслонка полностью закрывается, перекрывая путь воздуху во впускной коллектор. Работу двигателя в этом случае обеспечивает небольшой по сечению обходной канал, по которому и идет поток воздуха для работы на холостом ходу. В канале установлено устройство, имеющее возможность изменять его проходное сечение и даже полностью его перекрывать. Вот этот механизм и есть регулятор холостого хода. С его помощью ЭБУ-контроллер может поддерживать и менять обороты двигателя на холостом ходу. Зачем? Например, когда мы запустили холодный двигатель и он работает неустойчиво, когда включили обогрев или кондиционер, тем самым добавив нагрузку. Получив информацию с датчиков оборотов коленвала, положения дроссельной заслонки, датчика скорости, температуры контроллер её обрабатывает и отправляет команду на регулятор холостого хода- «добавить воздух» или «убавить воздух». В результате мы имеем стабильную и ровную работу двигателя при отпущенной педали «газа».

Как он это делает? Внутри корпуса скрыт шаговый электродвигатель. На его две обмотки статора подаются попеременно короткие импульсы и вал ротора проворачивается на определенный угол. Связанный с ротором винт воздействует на дросселирующий элемент (иглу) выдвигая или задвигая его в отверстие. Проходное сечение канала меняется, соответственно меняются и обороты холостого хода.

Регулятор холостого хода- устройство, подключение, общий вид

Регулятор может перестать работать по разным причинам. Чаще всего отказывает механическая часть- ломаются или заклинивают детали привода иглы. Особенно «грешат» этим регуляторы холостого хода, купленные в магазинах «по дешевке» из-за их низкого качества. Реже случаются отказы электрической части- перегорание обмоток, обрывы проводов износ или коррозия контактной колодки.

Перед заменой регулятора нам нужно убедиться в том, что причина именно в нем, а не в подводящих питание проводах и разъемах. Для чего, включив мультиметр в режим до 20 вольт,  проверьте напряжение на контактах «B»  «D» при включенном зажигании. Оно должно составлять около +12 вольт. Если напряжении =0 или оно намного ниже, то причина неисправности где-то в другом месте. Нужно проверить все цепи от контроллера до регулятора и сам контроллер.

Какой купить на замену?

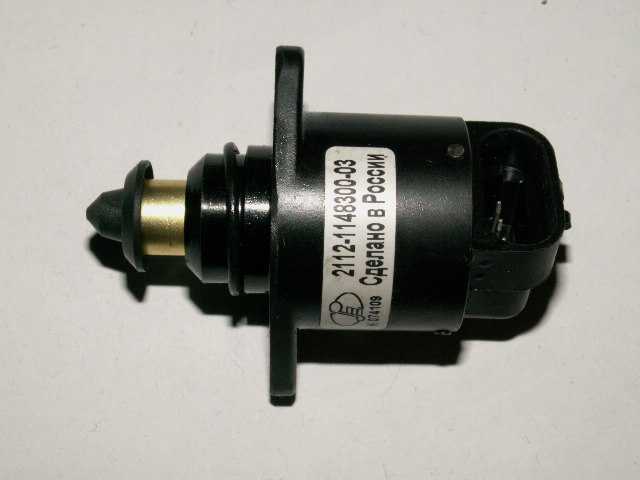

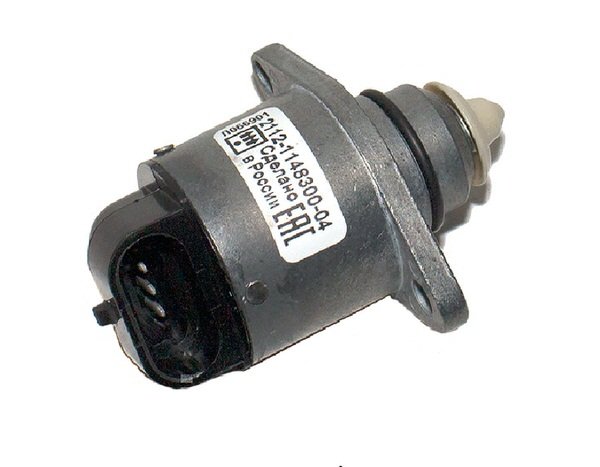

Подойдет регулятор от Вазовских инжекторных моделей, например вот этот 2112-1148300-02 от двенадцатой модели. При выборе обратите внимание на качество сборки, упаковку. Лучше покупать изделие крупных известных производителей. И не мешает спросить у продавца какие берут чаще.

Порядок замены регулятора

Отключите «минусовую» и «плюсовую»  клеммы от аккумуляторной батареи.

Отсоединяем клеммы аккумуляторной батареи

Отсоедините трос привода дроссельной заслонки. Освободите хомуты и отцепите шланги и патрубок от воздушного фильтра.

Ослабив хомут патрубка снимаем его

Отверните гайки крепления корпуса дроссельной заслонки и сдвиньте его со шпилек. Снимите шайбы и окончательно снимите корпус. Отсоедините контактные колодки датчика положения дроссельной заслонки и регулятора холостого хода.  Отверните винты крепления регулятора холостого хода и снимите его. Установите на новый регулятор уплотнительное кольцо и соберите все в обратной последовательности.

Не забудьте установить новое уплотнительное кольцо

Некоторые умельцы выполняют замену регулятора не снимая корпус дроссельной заслонки, некоторые снимают корпус и поворачивают его не отсоединяя шланги. Можете действовать так, как вам удобнее, главное ничего не перепутать.

Прочитайте, может пригодится:  Нет зарядки на Ваз 2107- ищем причину

Настройка после установки

После замены регулятора нужно дать компьютеру возможность настроить его. Для этого  нужно включить зажигание и не запуская двигатель выдержать, примерно, десять секунд. Затем выключить зажигание и выждать не меньше трех секунд. Снова включить зажигание и запустить двигатель. Проехать несколько метров вперед или назад. Регулировка завершена, компьютер получил все необходимые данные и откалибровал регулятор холостого хода.

Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками. Как заменить датчик холостого хода ВАЗ. Самостоятельная замена регулятора холостого хода ВАЗ. Признаки неисправностей РХХ и диагностика.

Датчик холостого хода — это автомобильный узел, который стабилизирует обороты мотора в режиме холостого хода. Отметим, что регулятор холостого хода и датчик холостого хода — это одно и то же. При этом правильнее говорить регулятор холостого хода (сокращенно РХХ), поскольку все автомобильные датчики являются измерительным оборудованием. Если в работе РХХ есть проблемы, у вас могут возникнуть сложности с управлением автомобилем. Об этом далее в статье.

Содержание

• Датчик холостого хода — конструкция и назначение
• Место установки и принцип работы датчика холостого хода
• Признаки неисправности датчика холостого хода
• Диагностика работы датчика холостого хода, как сделать диагностику своими руками?
• Инструменты, приспособления, расходные материалы
• Как заменить датчик холостого хода своими руками (пошагово)
• Как можно восстановит работоспособность датчика холостого хода (подробно)
• Советы профи

Датчик холостого хода — конструкция и назначение

Как уже было сказано, датчик холостого хода — это устройство, контролирующее холостые обороты мотора. Благодаря ему двигатель поддерживает оптимальные режимы работы, что увеличивает срок службы его составляющих. Кроме того, в холодное время холостые обороты прогревают силовой агрегат до рабочей температуры. Таким образом, РХХ отыгрывает достаточно важную роль в работе двигателя автомобиля. Кстати, он состоит только из трех компонентов:

• Шаговый электродвигатель.
• Пружина.
• Шток, на конце которого есть конусная игла.

С более подробным строением этого элемента вы можете ознакомиться на картинке ниже:

Место установки и принцип работы датчика холостого хода

На машинах семейства ВАЗ РХХ находится на дроссельном узле, а точнее, на его корпусе, возле механизма положения дроссельной заслонки. Крепится он двумя винтами. Суть работы РХХ заключается в открытии/закрытии канала, проходящего в обход дроссельной заслонки. Когда мотор работает, датчик оборотов вращения коленчатого вала сообщает о скорости вращения элемента (зачастую сведения передаются с помощью специальных меток).

Контроллер, в свою очередь, принимает решение: открыть или закрыть клапан. Руководствуется он при этом разными алгоритмами и расчетами. Далее датчику ХХ поступает команда, которую нужно выполнить. Так, посредством выдвигания штока с иглой уменьшается или увеличивается подача горючего в мотор.

Признаки неисправности датчика холостого хода

О неисправностях РХХ могут говорить такие симптомы:

• «Плавают» обороты мотора на ХХ.
• При прогреве авто обороты двигателя не увеличиваются.
• Плохой запуск силового агрегата даже при нажатии газовой педали.
• Внезапная остановка работы мотора на нейтральной передаче.
• Падение оборотов двигателя после включения энергопотребителей: магнитолы, печки, кондиционера или фар.


Отметим, что такие признаки могут спровоцировать и другие устройства, которые связаны с подачей топлива (например, топливный фильтр или свечи). Поэтому перед заменой датчика ХХ сделайте диагностику исправности ряда других важных деталей. Лишь убедившись в поломке РХХ можно приступать к замене датчика.

Диагностика работы датчика холостого хода, как сделать диагностику своими руками?

Для проверки ДХХ на исправность находим сам механизм и вытаскиваем из него колодку с проводами. Если на вашем авто установлен 1.6-литровый ВАЗовский мотор, предварительно откручиваем два крепежных компонента дроссельного узла и смещаем его на 10 мм от торца ресивера.

Затем проведите цепь датчика и посмотрите, подходит ли напряжение к нему. Для этого применяется обычный вольтметр. Для определения напряжения подключите минусовую клемму к массе и подсоедините к колодке проводов выводы «A» и «D» (чаще всего они обозначены на колодке). Далее включите зажигание и посмотрите показания вольтметра. Если признаки подачи тока вообще отсутствуют, значит неисправна вся цепь или ЭБУ. Если же напряжение на шкале менее 12 В, скорее всего, у вас разряжена АКБ.

Если вольтметр показывает напряжение 12 В и больше, продолжаем эксперимент. Выключите зажигание и проверьте сам ДХХ. Клеммы тестера подсоедините к выводам A, B, C, D. Общее сопротивление при этом должно колебаться в пределах 50-55 Ом. Затем измерьте сопротивление попарно. Если РХХ нормально функционирует, устройство покажет бесконечное сопротивление. Если датчик выдает другие показания, то он неисправен и нуждается в замене. Если же значения соответствуют норме, скорее всего, проблема заключается в свечах либо прочих компонентах автомобиля.

Инструменты, приспособления, расходные материалы

При проведении работ по замене РХХ вам потребуются только две крестовые отвертки, а также немного двигательного масла, чтобы смазать уплотнительное кольцо.

Как заменить датчик холостого хода своими руками (пошагово)

Порядок работ:

1. В первую очередь обесточьте бортовую систему автомобиля, для чего снимите с АКБ минусовую клемму.
2. Затем отсоедините колодку с проводами, которые идут к датчику от дроссельного патрубка. Для этого нажмите пальцем на пластмассовую защелку-фиксатор.

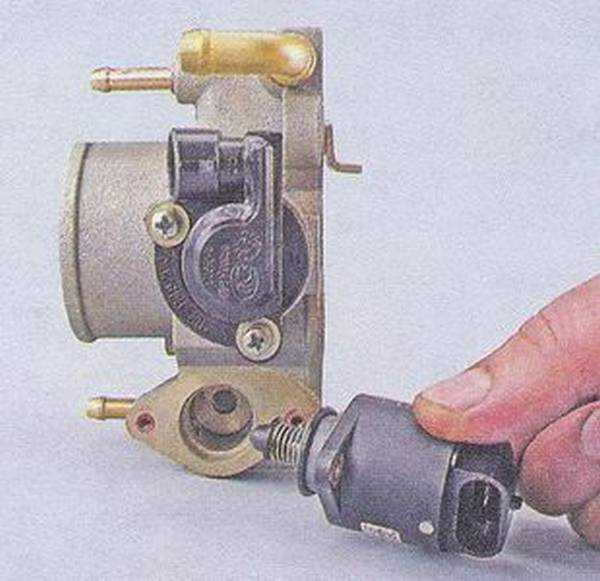

3. Теперь выкрутите два болта крепления и снимите с патрубка датчик. Иногда здесь могут возникать проблемы — винт, расположенный возле ресивера, может выпасть во время выкручивания. Во избежание этого, желательно извлечь сначала левый крепежный механизм, а затем откручивать правый.

4. Теперь следует немного потянуть на себя датчик и выкрутить правый винт. Такая последовательность позволит не растерять элементы крепления и значительно ускорить процесс снятия.
5. Когда старый датчик демонтирован, установите на его место новый. В целом установка РХХ выполняется аналогично демонтажу, только в обратной последовательности. Специалисты рекомендуют перед работой нанести на уплотнительное кольцо несколько капель двигательного масла.

6. Последний этап — калибровка РХХ. На отечественных авто данная процедура автоматизирована, поэтому вам нужно только надеть минусовую клемму и включить зажигание на несколько секунд, после чего снова выключить его. На этом калибровка РХХ успешно завершена. Транспортное средство полностью готово к эксплуатации.

Как можно восстановит работоспособность датчика холостого хода (подробно)

Порядок работ:

• Открутите две крепежные гайки дроссельного узла и отводим его в сторону на 10 мм.
• Затем отсоединяем от ДХХ колодку проводов.
• Наносим на ватную палочку WD-40 и тщательно прочищаем все каналы.
• Далее крестовой отверткой откручиваем два болта, крепящие РХХ. Если здесь нет креплений, придется снимать дроссельный узел.
• Теперь вытащите сам механизм. При наличии на нем масла и черной грязи, кроме чистки РХХ, нужно будет выполнить очистку всей дроссельной заслонки.
• Затем нанесите WD-40 на конусную иглу с пружиной.

• После очистки устройство сушится и монтируется на место.
• Перед установкой проверьте расстояние от корпуса устройства до иглы — оно должно составлять 23 мм.

Советы профи
