Карбюратор ДААЗ-2105: описание, устройство и регулировка

Данные модели двухкамерных карбюраторов устанавливались на бензиновые двигатели ВАЗ-01-05. Карбюратор ДААЗ-2105 разработан и изготовлен на базе агрегата «Озон». За время популярности данная модель сохранила высокое качество. Карбюратор очень надежный и в то же время простой. Конструкция позволяет автовладельцу самостоятельно настраивать работу и устранять различные неисправности. Давайте рассмотрим устройство, основы регулировок и простой ремонт данного механизма.

Назначение

Самая главная функция данного устройства в автомобиле – это приготовление и дозировка смеси топлива и воздуха на любых режимах работы двигателя. Карбюратор ДААЗ-2105 также выполняет следующие функции. Это обеспечение холодного пуска двигателя, подача ограниченных порций горючего в режиме холостого хода, приготовление и подача эмульсии во впускной коллектор двигателя на рабочих режимах двигателя, дозировка порций смеси в зависимости от угла открытия дроссельных заслонок, впрыск дополнительного бензина при разгоне авто и при педали газа, нажатой до конца хода.

Устройство

В устройстве карбюратора ДААЗ-2105 можно выделить три основные части. Это крышка, основной блок, а также корпус, в котором расположены дроссельные заслонки.

В крышке карбюратора установлена встроенная пусковая система – она полуавтоматическая. Также в крышке имеется фильтр тонкой очистки топлива, игольчатый клапан и поплавок, трубка эконостата. Крепление верхней крышки к средней части карбюратора осуществляется с помощью пяти винтов.

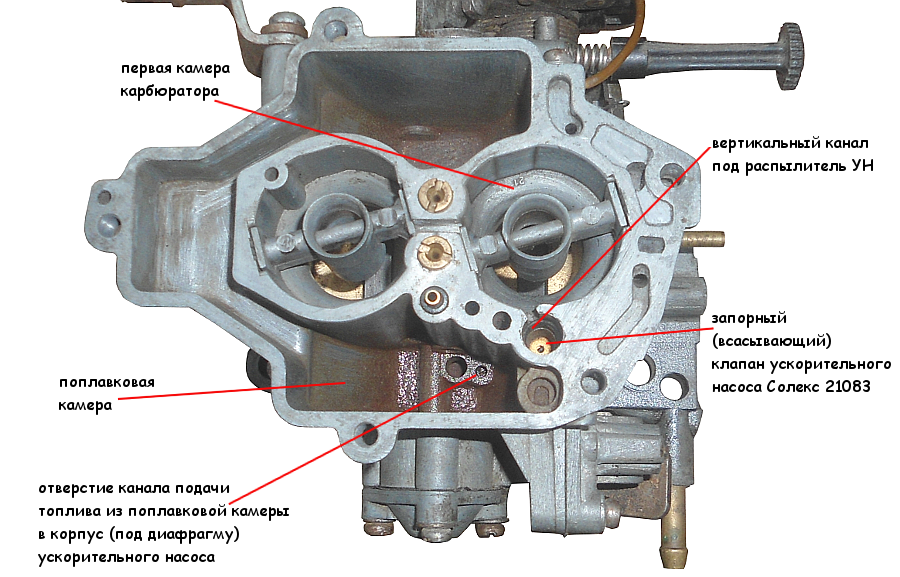

Основная часть имеет более сложное устройство. Здесь имеется поплавковая камера для топлива, здесь же встроена главная дозирующая система, состоящая из воздушных и топливных жиклеров и диффузоров – больших и малых. В средней части также установлен мембранный ускорительный насос с шариковым клапаном, каналы для питания переходной системы и каналы холостого хода. В средней части расположен вакуумный привод дроссельной заслонки второй камеры.

В нижней части карбюратора ДААЗ-2105 установлены оси заслонок, а также винты для регулировки работы. Это винты количества смеси и токсичности. Кроме того, нижний блок имеет массу каналов для работы системы холостого хода, переходных и пусковых систем. Нижняя часть карбюратора крепится к средней основной части винтами.

Принцип действия

Если автолюбители не будут понимать базовые принципы работы карбюратора, то ремонт и регулировка могут представлять определенные сложности.

Принцип действия механизма строится на том, что двигатель создает разрежение своими поршнями. То есть топливо затягивается потоком воздуха. Горючее дозируется за счет наличия жиклеров – это небольшие детали с калиброванными отверстиями. Они находятся внутри каналов карбюратора и способны пропускать только определенное количество топлива либо воздуха.

Система холодного пуска

Карбюратор ДААЗ-2105 начинает работать с пусковой системы. Посредством рычага воздушной заслонки перекрывается канал, а дроссельная заслонка немного приоткрывается на определенный зазор.

Двигатель при этом получает максимально богатую смесь – она подается из поплавковой камеры через жиклеры главной дозирующей системы и малого диффузора. Затем двигатель заводится. Чтобы в цилиндры не попало большое количество жидкого топлива, разрежение приводит в действие мембрану пускового устройства и воздушная заслонка приоткрывается.

Система холостого хода

Дроссельные заслонки обеих камер плотно закрыты. Смесь подается через отверстия в стенках первичной камеры карбюратора. В это отверстие выходит канал системы холостого хода. Внутри канала, кроме жиклеров, установлены и винты для регулировки карбюратора ДААЗ-2105. Нужно понимать, что любые регулировки с помощью этих винтов никоим образом не влияют на работу главной дозирующей системы. Данными винтами можно настроить только работу холостого хода.

Переходная система, ГДС

Когда водитель нажимает на педаль газа, дроссельная заслонка приоткрывается. Двигатель получает топливо за счет разрежения через малый диффузор первой камеры и жиклеры главной дозирующей системы. При этом ГДС еще полностью в работу не вступает, а система холостого хода еще работает.

Если при этом резко нажать на газ, то запустится ускорительный насос. Он впрыскивает порцию бензина через свой носик непосредственно в коллектор. Насос призван устранить провалы при трогании и разгоне автомобиля.

Дальнейший рост оборотов влечет за собой увеличение разрежения. Сила начинает втягивать мембрану, и она открывает тягу вторичной камеры. Вступает в работу диффузор и жиклеры второй камеры.

Чтобы при полном открытии второй камеры не было провалов, карбюратор ДААЗ-2105 1107010 оснащен переходной системой. Она устроена аналогично системе холостого хода. Но отверстие для подачи горючей смеси находится выше, чем закрытый дроссель второй камеры.

Типичные неисправности

С помощью регулировки карбюратора ДААЗ-2105 нельзя устранить различные неполадки. Обычно регулировка выполняется один раз при настройке. Если возникли неисправности, не стоит крутить винты. Нужно выяснить причину плохой работы, устранить ее и только потом регулировать.

Серди типичных неисправностей можно выделить проблемы с запуском двигателя, проблемы с холостым ходом, провалы при резком нажатии на газ, отсутствие тяги, повышенный расход топлива.

Что нужно подготовить

Чтобы настроить карбюратор, понадобится инструмент. Это отвертки с узким и широким шлицем, ключ на 10, ключ на 8, а также узкие плоскогубцы.

Заслонки

Первичная регулировка сводится к подгонке тросика на пусковом механизме и настройке тяги педали акселератора. Регулировать тягу легко – пластмассовый наконечник выставляют примерно напротив шарнира, закручивая его по резьбе. Для фиксации закручивают гайку на 10 мм.

Трос привода воздушной заслонки настраивают следующим образом. Рычаг подсоса в салоне задвигают до упора, а воздушная заслонка должна быть открыта полностью. Трос продевают в проушины, а конец вставляют в соответствующее отверстие фиксатора. Удерживая фиксатор, ключом закручивают болт. Вытягивая и задвигая подсос, нужно удостовериться, что заслонка полностью открывается и закрывается.

Далее проверяют, как открывается дроссель второй камеры. Мембрана и тяга должны быть в таком состоянии, чтобы хода их было достаточно для полного открытия заслонки. Если хода не хватает, то откручивают гайку, которая имеется на тяге, и корректируют длину.

Холостой ход

Регулировка карбюратора ДААЗ-2105 1107010 осуществляется следующим образом. Винт токсичности смеси нужно выкрутить примерно на 3,5 оборота. Винт количества выкручивают на 7 оборотов. При помощи пускового устройства запускают силовой агрегат. Если обороты высокие, их можно снизить, закручивая винт количества. Мотор необходимо прогреть.

Далее убирают подсос полностью и настраивают с помощью винта примерно 900 оборотов. После этого вращают винт качества. Его выкручивают и добиваются самых высоких оборотов. Нужной найти то положение, при котором обороты будут максимальными. Это правильное положение. При таком положении винта топливо сгорает максимально эффективно и холостой ход ровный. А если вращать дальше, двигатель будет работать нестабильно.

Многие рекомендуют настраивать холостой ход карбюратора ДААЗ-2105-20 по свечам. При работе двигателя на холостом ходу при любом качестве смеси свечи будут черные, поэтому этому способу доверять не стоит.

Подойдет ли карбюратор ДаАЗ 21071107010 20 к двигателю 402 на ГАЗ 3102?

Не изобретайте велосипед, его давно изобрели. Автомобиль с мотором 2,4 л под карбюратор от мотора 1,5 л не пойдет!
