Датчик скорости ВАЗ 2110 — изучаем строение прибора

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
4. Совмещаем привод датчика скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Замена датчика скорости на ВАЗ 2110

Все автомобили оснащены датчиками скорости, которые отвечают за работоспособность спидометра, одометра и километража. Если эти приборы перестали выдавать показания, то необходима замена датчика скорости на ВАЗ 2110. Весь процесс замены будет описан в данной статье.

Датчик скорости сконструирован на основе эффекта Холла. Он передает импульс с частотой, прямо пропорциональной скорости автомобиля, на электронный блок, который оптимизирует холостые обороты с помощью данных, полученных датчиком. Таким образом, он обеспечивает нужным количеством воздуха камеру внутреннего сгорания.

Схема работы

Датчик скорости совершает около 6 тысяч импульсивных сигналов за один километр. Далее импульс переходит на электронный блок управления, который, в свою очередь, считывает пройденные километры и выводит их на панель приборов.

На ВАЗ 2110, в которых установлен карбюратор, в отличии от инжектора, нет датчика скорости. Вообще в автомобилях с карбюраторным двигателем не устанавливается этот датчик, так как за показания спидометра, одометра и километража там отвечают другие системы.

Если спидометр, одометр и километраж выдают неправильные показания или вовсе не функционируют, а двигатель сам заглушается при движении «накатом», то это сигнализирует о том, что неисправен датчик скорости.

Основные неисправности датчика скорости:

1. Попадание на корпус датчика различной пыли, грязи и дорожного мусора;
2. Плохой контакт проводов или их обрыв в каком-то одном месте;
3. Внешние неисправности тросика спидометра (заусенцы, частичные обрывы).

Диагностика неисправностей

Маркировка

Диагностику можно произвести двумя способами. Последовательность действий при первом способе:

1. Поднять и зафиксировать переднее колесо.
2. Отсоединить провода с датчика скорости и установить измерительные приборы (мультиметр).
3. Крутить колесо с малой скоростью и считать количество импульсных сигналов с контакта под номером 2.
4. Контакт номер 3 нужно проверить на наличие заземления, а контакт номер 1 на наличие питания, которое должно быть равно 12 вольтам.

Распиновка

Второй способ легче. Его суть заключается в демонтаже датчика скорости из гнезда и подключения к нему вольтметра. При вращении привода нужно смотреть на вольтметр. Если на нем высвечиваются показания – датчик скорости в рабочем состоянии. В идеале показания должны увеличиваться при ускорении вращении привода.

Замена

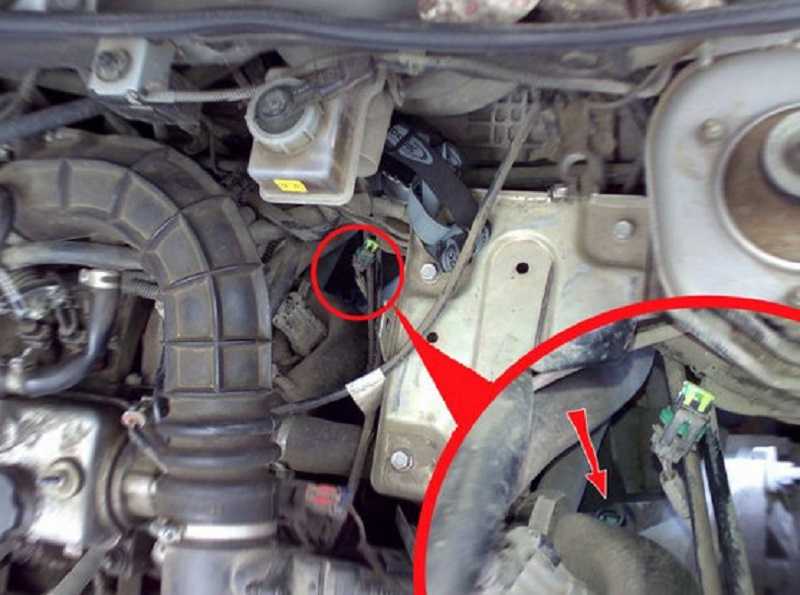

Расположение датчика скорости

Если на датчике были обнаружены неисправности, то нужна его замена. Для этого потребуются следующие инструменты:

1. Ключи с индексом «21», «14» и «10».
2. Герметик.

Последовательность замены датчика следующая:

1. Зажав усики из металла на разъеме датчика, демонтировать провода;
2. Открутить датчик скорости против часовой стрелки. Это действие выполняется руками, так как он легко откручивается, но если с этим возникли трудности, можно воспользоваться ключом на «21»;
3. Полностью демонтировать датчик и установить новый, исправный на привод.
4. Закручивать датчик скорости нужно аккуратно, в противном случае шток может сломаться и тогда придется демонтировать привод.
5. Если шток все-таки откололся, то нужно проделать следующее: с помощью ключа на «10» открутить гайку и демонтировать шток, если он не выходит, то необходимо расшатать его с помощью ключа на «14» и попробовать снова. Всю операцию нужно проводить очень аккуратно, в противном случае шток упадет и доставать его придется из картера коробки передач, разбирая его. Извлечение штока довольно тяжелое и долгое занятие, легче приобрести новый. При покупке нужно обратить внимание на количество зубчиков, оно бывает разным.
6. Заменить уплотнитель и смазать шток герметиком для его фиксации.

Фотоинструкцию смотрите ниже:

Снимается колодка

Колодка проводов

Отключают

Замена ДС

Привод ДС

Сборка датчика скорости выполняется точно так же, как и разборка, но в обратном порядке.

Датчик скорости работает только при температурах от –45 до +130 градусов по Цельсию. Минимальное напряжение, которое ему необходимо, равно 12 вольтам. На контакте номер 1 напряжение должно быть от 7 до 15 вольт, а на контакте номер 2 – от 5 до 15 вольт.

Эксплуатация автомобиля с неисправным датчиком скорости не рекомендуется, так как водитель не может почувствовать точную скорость, с которой движется. Для человеческого глаза скорость 60 и 80 километров в час практически идентична, но тормозной путь при этих скоростях совершенно разный. В случае поломки лучше заменить датчик скорости, тем более что он стоит считанные копейки.

Видео

Подробнее процесс замены датчика скорости показан в видеоматериале:
