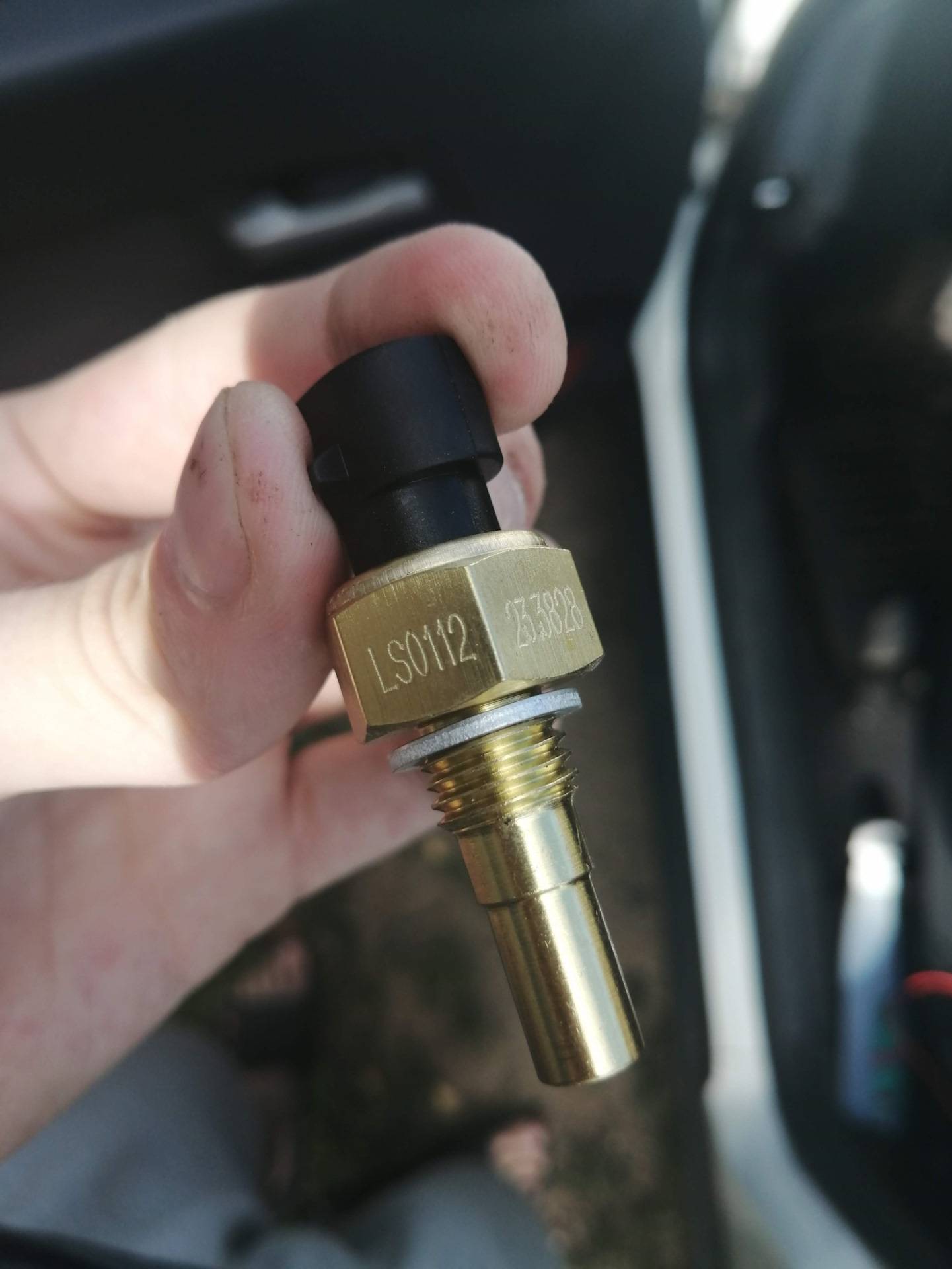

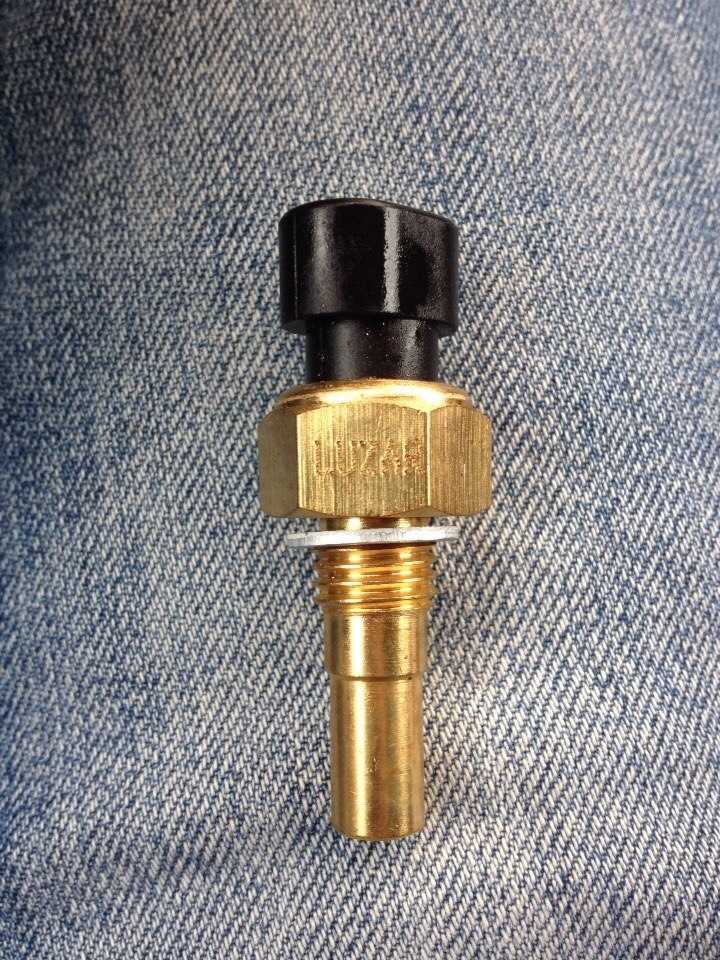

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДЛЯ А/М УАЗ ПАТРИОТ, ПИКАП, КАРГО, ХАНТЕР, ДВ. ЗМЗ 40904, 40905, 40906, 409.10, 409.11, ZMZ PRO, 514.32), А/М ГАЗЕЛЬ, СОБОЛЬ, ВОЛГА, ДВ. 40524, 40525)

Выберите автомобиль

Модель:

Выберите модель

Патриот

Профи

Хантер

Пикап

Карго

Классические коммерческие а/м

Год выпуска:

Выберите год

Двигатель:

Выберите двигатель

Трансмиссия:

Выберите трансмиссию

Перейти в каталог

Выберите автомобиль

Модель:

Выберите модель

Патриот

Профи

Хантер

Пикап

Карго

Классические коммерческие а/м

Год выпуска:

Выберите год

Двигатель:

Выберите двигатель

Трансмиссия:

Выберите трансмиссию

Показать

Выберите автомобиль

Модель:

Выберите модель

Патриот

Профи

Хантер

Пикап

Карго

Классические коммерческие а/м

Год выпуска:

Выберите год

Двигатель:

Выберите двигатель

Трансмиссия:

Выберите трансмиссию

Перейти в каталог

Выберите автомобиль

Модель:

Выберите модель

Патриот

Профи

Хантер

Пикап

Карго

Классические коммерческие а/м

Год выпуска:

Выберите год

Двигатель:

Выберите двигатель

Трансмиссия:

Выберите трансмиссию

Перейти в каталог

VIN — запрос Обратная связь

Фамилия *

Имя *

Контактный телефон *

Электронная почта *

Cообщение *

Я даю согласие на обработку персональных данных

VIN номер автомобиля *

Фамилия *

Имя *

Город проживания

Контактный телефон *

Электронная почта *

Модель *

Выберите модель

Патриот

Профи

Хантер

Пикап

Карго

Классические коммерческие а/м

Год выпуска *

Выберите год

Двигатель *

Выберите двигатель

Трансмиссия *

Выберите трансмиссию

Необходимые запчасти *

Я даю согласие на обработку персональных данных

Как работает датчик температуры?

Как работает датчик температуры?

Датчик температуры – довольно маленький, но очень важный. В первую очередь на его показатели водители обращаются внимание зимой. Как работают датчики температуры двигателя, где они находятся и можно ли их чинить – это нужно знать каждому автовладельцу.

Как работает датчик температуры двигателя?

Как и во многих подобных устройствах, принцип работы основан на свойствах некоторых материалов менять свое сопротивление при нагревании. Поэтому датчики температуры охлаждающей жидкости представляют собой корпус из цветного металла, легко проводящего тепло, и термистора, который плотно прижат к внешней оболочке. Сигнал передается по проводам либо на термометр на передней панели, либо напрямую в блок управления.

Датчики температуры двигателя погружаются в антифриз. Когда охлаждающая жидкость нагревается, то нагревается и датчик. При этом повышается и сопротивление термистора. Блок управления посылает на термистор сигнал, измеряет напряжение вернувшегося сигнала. Результат измерения сравнивается с эталонной таблицей в памяти устройства, и на экран выводится температура двигателя.

Виды датчиков, контролирующих температуру охлаждающей жидкости

Встречаются датчики температуры двигателя в двух исполнениях:

1. Цифровом.
2. Механическом.

Цифровые – современные устройства, работающие в тандеме с электронным блоком управления. У них нет отдельного табло для вывода результатов – их регистрирует и обрабатывает сам блок. Поэтому такие датчики температуры представляют собой капсулу из металла и провода.

Механические используют в старых моделях авто. Показания у них выводятся на обычный термометр.

Расположение термодатчиков

Датчики температуры двигателя размещаются как можно ближе к цилиндрам. Чаще всего они либо входят в комплект автомобильного термостата, либо устанавливаются в выпускном коллекторе.

Диагностика датчиков температуры автомобиля

Любое устройство имеет свойство ломаться. Датчики температуры охлаждающей жидкости не исключение. Периодически их нужно проверять и менять.

Возможные неисправности

Чаще всего датчики температуры могут ломаться из-за:

• физических повреждений – сорвалась резьба, треснул корпус, сгорел термистор;
• проблем с электрической частью – короткое замыкание, обрыв проводов;
• нехватки антифриза.

Проблемы с датчиком можно определить по работе двигателя и неправильным показаниям. Если есть сомнения в работе – его нужно снять и протестировать. Для этого датчик погружают в антифриз, нагревают и в процессе замеряют сопротивление. Если результаты опыта отличаются от эталона – датчик неисправен.

Если датчик температуры охлаждающей жидкости неисправен. Последствия

Проблемы с устройством обязательно скажутся на двигателе. Если в старых моделях этим можно было пренебречь – ну не работает термометр, и ладно, то в новых так не получится. Блок управления, опираясь на неправильные данные датчика, будет плохо выполнять свою работу. В результате двигатель может сбоить, не запускаться, топливо будет сгорать не полностью. Итоги могут быть печальны – износ деталей, нагар в цилиндрах, ремонт.

Датчики температуры двигателя – маленькие детали одного большого устройства. Но без них пришлось бы тяжело. Недаром они используются уже очень давно. За исправностью работы этих устройств лучше следить внимательно, периодически их тестировать и вовремя менять.

Датчик температуры — водонепроницаемый (DS18B20) — SEN-11050

4,5 из 5

На основании 28 оценок:

Сейчас просматриваются все отзывы покупателей.

Показаны результаты со звездным рейтингом.

1 из 1 нашел это полезным:

люблю эту маленькую вещь

около 7 лет назад от пользователя #780201 проверенный покупатель

Облегчает измерение температуры. 1 проводная шина тоже хороша. Самый длинный шнур!

около 6 месяцев назад от участника № 1704700 проверенный покупатель

Трудно найти DS18B20 с длинным проводом. У этого есть. Я использую их на своих холодильниках и морозильных камерах. Все они прошли проверку на подделку, которую вы можете найти, выполнив поиск по коду Arduino. Большинство продаваемых на популярных сайтах, отличных от Arduino, являются подделками. Это настоящие чипсы Dallas.

1 из 1 нашел это полезным:

отличный и стоит своей цены

около 8 лет назад от kbowerma проверенный покупатель

Раньше я думал, что это слишком дорого, пока не понял, сколько времени уходит на то, чтобы сделать их самостоятельно, и теперь думаю, что это стоит своей цены.

5 из 5 нашел это полезным:

не работал, пока я не добавил 10k подтягивания.

Дух.

около 6 лет назад от c2builder проверенный покупатель

Компания SFE отправила мне электронное письмо с просьбой написать обзор этого датчика. Я подключил его (я думал) в соответствии с инструкциями, и он не работал. Я прочитал техническое описание внутренней части, и мне показалось, что подтягивающий резистор нужен только в том случае, если часть потребляет энергию от линии передачи данных. Поскольку я давал 5 В на красный провод, я не думал, что это относится ко мне. После того, как я ввел свой первоначальный (недовольный) отзыв, я прочитал некоторые другие отзывы. Я не видел, чтобы у других было (много) проблем, и один рецензент отметил, что ему пришлось добавить «подтягивание на 10 км». Я сделал это, и это сработало! Теперь я счастлив 🙂 и попытаюсь выяснить, как запустить 2 датчика с одного порта Arduino.

4 из 4 нашел это полезным:

Отлично работает, но здесь нужно лучшее описание/подключение

около 6 лет назад от Кейси проверенный покупатель

Пример кода, поставляемый SparkFun, не самый лучший, но с небольшой настройкой он может работать нормально. Я бы скорее предложил эту библиотеку, поскольку она также поддерживает несколько датчиков (и не пытается использовать ЖК-дисплей): https://github.com/milesburton/Arduino-Temperature-Control-Library

Также требуется стандартная библиотека One Wire в диспетчере библиотек Arduino.

Это был мой первый реальный опыт работы с 1-Wire. Описание, похоже, указывает на то, что «никаких внешних компонентов не требуется», и вам просто нужно подключить его и работать.

Не совсем. Между белой линией передачи данных и красной линией питания требуется подтягивающий резистор. Я бросил туда 10 тысяч, но я видел, что использовались более низкие значения. По какой-то причине мне не удалось настроить внутреннюю подтяжку AVR для работы с ним.

Что хорошо в 1-Wire и этом компоненте, так это то, что вы можете подключить их все к одному контакту. У каждого из них есть уникальный 64-битный адрес (который вам нужно «обнаружить»). Например, я смог подключить 3 датчика, подключив питание, землю и все линии данных к контакту 7.

1 из 1 нашел это полезным:

Очень шелушащийся

около 7 лет назад от участника № 293912 проверенный покупатель

В большинстве случаев этот датчик показывает правильную температуру, но. .. (1) Примерно в 1 из каждых 30 показаний датчик не отвечает на поиск устройства 1-Wire. (2) Примерно в 1 из каждых 50 показаний датчик возвращает 65 535. (3) Примерно в 1 случае из каждых 100 показаний датчик показывает отклонение от фактической температуры на 0–20°C.

7 из 7 нашел это полезным:

Только что прибыл

около 6 лет назад от участника #850053 проверенный покупатель

Только что достал из коробки. Конечно, было бы неплохо, если бы был маленький кусочек бумаги, на котором было бы указано, какой провод какой. Я собираюсь угадать: Красный = В+ Черный = заземление Белый = данные Но зачем заставлять меня гадать?

2 из 3 нашел это полезным:

Датчик температуры

около 7 лет назад от пользователя #69093 проверенный покупатель

Это отличное воплощение DS18B20. Мы купили бы его тысячами, если бы могли получить техпаспорт на него для UL. Мне сказали, что технических данных нет, поэтому нам придется использовать другое устройство.

1 из 2 нашел это полезным:

Легко использовать

около 8 лет назад от участника #653136 проверенный покупатель

Простота подключения, все заработало менее чем за 30 минут.

Прекрасный продукт

около 7 лет назад от участника #830218 проверенный покупатель

Почти идеально. Прочная конструкция. Очень легко настроить для использования с Raspberry Pi… максимум 5-10 минут. Этот датчик требует экранирования для использования на открытом воздухе, но это не имеет большого значения. Единственное, что меня разочаровало, так это то, что длина кабеля короткая. Было бы здорово, если бы они были разных размеров.

Отличные датчики

около 6 лет назад от участника № 758867 проверенный покупатель

Они отлично работают, и мне нравится длина 6 футов. У меня были проблемы с чтением 3 более коротких, которые я купил в Adafruit.

Отличный продукт!

около 7 лет назад от участника #779273 проверенный покупатель

Простота подключения и высокая прочность. Имейте в виду, что вы должны учитывать тепловые характеристики пластикового покрытия. Очень гибкий кабель

Эста Буэно

около 6 лет назад от участника № 503050 проверенный покупатель

Магнифика

Очень хороший

около 6 лет назад от пользователя #688742 проверенный покупатель

Быстрая и простая установка и эксплуатация

Просто билет

около 6 лет назад Боб Джи во ФЛОРИДЕ! проверенный покупатель

Я использую их для контроля температуры в камере для расстойки хлеба — одна встроена в электрически нагреваемый слой кирпичей, а другая — в кастрюле с водой, которая создает теплую влажную среду для выращивания хлеба. Он оснащен процессором PICAXE 18M2+ с OLED-дисплеем AXE133Y и включает и выключает питание (120 В переменного тока) на 150-ваттный кабель для таяния снега, встроенный в кирпичи.

около 8 лет назад Тайлер31 проверенный покупатель

Эти датчики температуры очень легко подключить, и они дают точные измерения.

Отличный водонепроницаемый датчик!

около 6 лет назад от участника #894311 проверенный покупатель

Датчик легко подключился и начал считывать показания. Он постоянно обеспечивал стабильные показания температуры при погружении в воду.

Отличный датчик температуры.

около 6 лет назад от участника #1104791 проверенный покупатель

Очень точный датчик температуры, очень простой в настройке и использовании. Пока использую с Arduino Uno.

Чрезвычайно точный и простой в использовании датчик

около 5 лет назад от участника #105072 проверенный покупатель

Я использую этот датчик с «вещью» esp8266, и это было очень легко сделать с помощью onewire. Я использую этот датчик в аквариуме с морской водой, и он выглядит действительно хорошо герметичным, поэтому меня не беспокоит воздействие агрессивной среды.

Хорошие результаты в конце концов

около 5 лет назад от thecatsandi проверенный покупатель

Не хватает одной важной детали, подтягивающего резистора 4.7K для провода передачи данных. В противном случае датчик работать не будет.

После этого датчик работает нормально.

Работает идеально!

около 5 лет назад от пользователя #332763 проверенный покупатель

Это прекрасно работает на моей погодной станции Raspbery Pi! Работает уже 3 года, измеряет температуру каждые 15 минут и ни одной проблемы. Я заказал еще один, чтобы пойти с метеостанцией в другое место.

отлично, будьте осторожны с размером резистора

около 5 лет назад от участника № 353013 проверенный покупатель

Отличные и надежные. Будьте осторожны, чтобы правильно подобрать подтягивающий резистор. У меня был резистор на 2 кОм меньше, и датчики работали с ним нормально, но, возможно, это нагрузило их, и в конце концов они перестали сообщать точные значения температуры. Исправление размера резистора вернуло точность.

Кроме того, Sparkfun делает все возможное, чтобы обеспечить техническую поддержку и даже запасные части. Супер супер впечатлен.

Отличный датчик, отличный сервис

около 4 лет назад от участника #1469130 проверенный покупатель

Первый датчик, который я получил, был неисправен по прибытии, однако Sparkfun быстро отреагировал и отправил замену в течение пары дней с бесплатной двухдневной доставкой! Фантастический сервис и второй датчик работал отлично. На самом деле, я заказываю еще! Отлично подходит для аквариума или других приложений с длинным кабелем и простой настройкой.

Отличный продукт

около 2 лет назад от участника #799183 проверенный покупатель

Я пробую более дешевые продукты с Amazon, но все они терпят неудачу, особенно при температуре ниже нуля, поэтому я возвращаюсь к использованию датчиков SparkFun, чтобы сэкономить время и деньги

Основной датчик температуры выглядит в основном хорошо

около 6 месяцев назад от пользователя #328960 проверенный покупатель

Он работает с предоставленной тестовой программой, которая выдает временные значения около 2 в секунду. Это началось при комнатной температуре, и я схватил и удержал наконечник зонда; она росла постепенно. Я изменил тестовую программу, чтобы она печатала только временную температуру при ее изменении — это гораздо полезнее и показало, что иногда она дает сбои и дает -1000 в качестве временной. Кажется водонепроницаемым. Затем я попробую погрузить его в смолу для 3D-принтера PLA.

Эти отлично работают!

около 8 лет назад от cap9qd проверенный покупатель

Я протестировал их с RaspberryPi, и они отлично работают!

Монитор температуры воды Arduino DS18B20

Датчики окружающей среды имеют большое значение во встроенных приложениях. Многие датчики температуры измеряют температуру окружающей среды или температуру поверхности. Для измерения температуры воды и других жидкостей требуются водонепроницаемые датчики температуры. Одним из таких датчиков температуры является DS18B20. Этот датчик может измерять температуру воздуха, жидкостей, таких как вода, и земли. Датчик поставляется в двух форм-факторах, один из которых представляет собой водонепроницаемый модуль. Его можно использовать для измерения температуры в таких приложениях, как электрические паровые плиты, электрические чайники и резервуары для хранения воды с регулируемой температурой.

В этом проекте мы продемонстрировали работу DS18B20, связав его с Arduino. Датчик не требует каких-либо внешних компонентов для взаимодействия с контроллером/компьютером. Он использует однопроводной интерфейс для двусторонней передачи данных с контроллером, что упрощает взаимодействие. Датчик поставляется в упаковке ТО-92. Он доступен в двух форм-факторах — в одном он поставляется в простом корпусе, похожем на транзистор, а в другом — в водонепроницаемом корпусе.

Примеры цифрового термометра 1-Wire DS18B20

Для демонстрации на макетной плате в этом проекте мы используем транзисторный форм-фактор. Показания температуры с датчика считываются Arduino, которые отображаются на OLED-дисплее SSD1306.

Необходимые компоненты

1. Arduino UNO x1
2. DS18B20 1-проводной датчик температуры x1
3. SSD1306 OLED-дисплей x1
4. Резистор 4,7 кОм x1
5. Макет
6. Соединительные провода/перемычки

DS18B20 1-проводной датчик температуры
DS18B20 — это 1-проводной цифровой термометр от Dallas Semiconductor Corp. Он основан на 1-проводном интерфейсе, для подключения которого требуется только один контакт. Датчик имеет 64-битный уникальный серийный код для адресации интерфейса 1-wire. Он поддерживает многоточечную связь, что позволяет подключать множество датчиков DS18B20 к одной линии передачи данных в виде распределенной сети. Возможно даже запитать датчик от самой линии передачи данных.

Датчик выводит измерение температуры со шкалой разрешения от 9 до 12 бит. Диапазон рабочих температур DS18B20 составляет от -55°C до 125°C с точностью +/-0,5°C. Разрешение датчика по умолчанию составляет 12 бит, что позволяет ему измерять температуру с точностью до 0,0625°C. Этому датчику температуры требуется менее 750 мс для преобразования показаний. Таким образом, можно легко получать измерения температуры с интервалом в 1 секунду из сети датчиков.

Рабочее напряжение DS18B20 составляет 3,3~5 В, а потребляемый ток составляет около 1 мА. Следовательно, его можно легко подключить к любому микроконтроллеру или микрокомпьютеру, если для этой платформы доступна программная библиотека для интерфейса 1-wire. При таком минимальном потреблении тока и простом интерфейсе 1-wire можно даже подключить DS18B20 к маломощным микрокомпьютерам, таким как Raspberry Pi.

DS18B20 имеет следующую схему контактов:

Схема контактов DS18B20 1-проводной датчик температуры

В водонепроницаемой версии датчика контакты обозначены цветовой маркировкой. Линии GND, Data и VDD обозначаются черным, желтым и красным проводами. Следует отметить, что в наличии есть и некоторые китайские модели сенсора. В этих моделях конфигурация контактов обратная, т. е. на виде спереди левый контакт — это VDD, затем Data, а крайний правый — GND.

Соединения цепей
В этом проекте мы соединяем DS18B20 и SSD1306 OLED с Arduino UNO. Для взаимодействия с DS18B20 подключите контакты GND и VDD датчика к контактам заземления и выхода 5V на Arduino соответственно. Контакт данных датчика может быть подключен к любому GPIO. В этом проекте контакт данных подключен к D2 Arduino. Для стабилизации линии данных рекомендуется использовать подтягивающий резистор 4,7 кОм для связи между выводом данных и выводом питания. Встроенных в Arduino подтягивающих резисторов недостаточно для реализации протокола 1-wire. Если внешний резистор не подключен во время взаимодействия с Arduino, плата может неправильно считывать данные с датчика. Также важно обеспечить правильные соединения для подачи напряжения. Обратное напряжение, подаваемое на датчик, может легко нагреть его до необратимого выхода из строя.

OLED-дисплей подключен для отображения показаний температуры. SSD1306 взаимодействует с Arduino через физический SPI-порт Arduino. Для взаимодействия с OLED-дисплеем SSD1306 через физический порт SPI подключите контакты D0/SCK и D1/MOSI OLED-дисплея SSD1306 к контактам D13 и D11 Arduino соответственно. Подключите контакты DC, RESET и CS SSD1306 к контактам D9, D10 и D8 Arduino соответственно.

Принципиальная схема монитора температуры воды DS18B20 на базе Arduino

Библиотеки Arduino для DS18B20

Прежде всего, для работы с DS18B20 необходима одна библиотека проводов. Его можно найти в менеджере библиотек Arduino IDE. Его также можно вручную загрузить в формате ZIP по этой ссылке. Библиотека one-wire предназначена для управления передачей данных по интерфейсу 1-wire. Другая библиотека, необходимая для DS18B20, — это аппаратная библиотека для реализации протокола Dallas 1-wire. Его можно найти в менеджере библиотек как DallasTemperature или загрузить в виде ZIP-файла по этой ссылке.

Эскиз Arduino

Как это работает
Датчик имеет аппаратно-зависимый протокол 1-wire, который реализован библиотекой Dallas Temperature. Arduino взаимодействует с DS18B20 по протоколу 1-wire. Протокол может быть реализован на любом GPIO. Arduino считывает температуру с датчика, обнаруживая специфичные для протокола сигналы на выводе данных и сохраняя значение в переменной. Считанное измерение температуры затем отображается на OLED-дисплее SSD1306.

Руководство по программированию
Скетч начинается с импорта библиотек OneWire и DallasTemperature для работы с датчиком температуры DS18B20. Затем импортируются библиотеки SPI, Wire, Adafruit_GFX и Adafruit_SSD1306 для работы с OLED-дисплеем. Определена константа, указывающая линию данных для датчика температуры. Создается экземпляр объекта класса OneWire, и этот же объект используется для создания экземпляра объекта класса DallasTemperature.
