ДМРВ (Датчики массового расхода воздуха) ВАЗ 2114

Качественные ДМРВ для ВАЗ 2114

Инжекторный двигатель автомобилей линейки ВАЗ 2114 отличается надёжностью и высокой эффективностью работы. Но это при условии, что все агрегаты исправны, и алгоритм управления двигателем составлен верно. За правильным соотношением воздуха и бензина в топливной смеси следят ДМРВ ВАЗ 2114 — датчик массового расхода воздуха, и блок управления двигателем.

При увеличении количества оборотов двигателя пропорционально возрастает потребление воздуха. Плавающие на холостом ходу обороты, плохая динамика при разгоне авто и рывки при переключении скоростей при исправном контроллере управления говорят о том, что ДМРВ ВАЗ 2114 не работает, или выдаст некорректные значения в блок управления. Нужна замена ДМРВ.

**Ассортимент датчиков массового расхода воздуха для ВАЗ 2114**
Наименование	Производитель

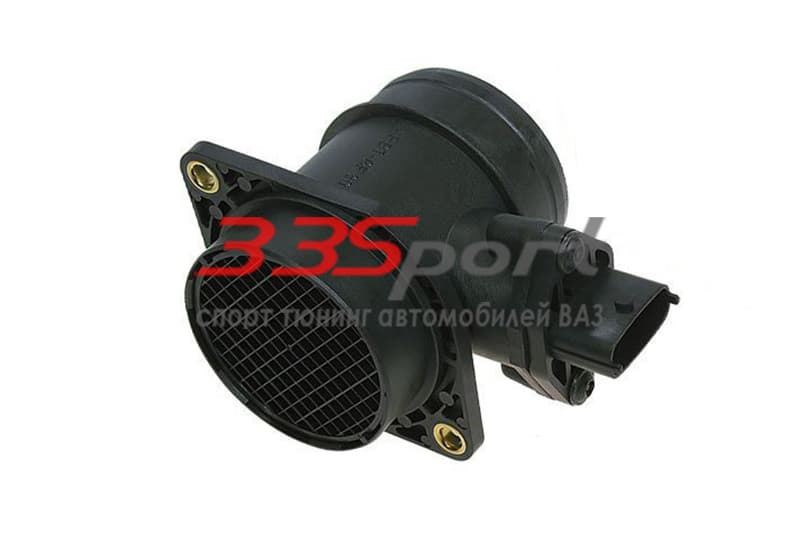

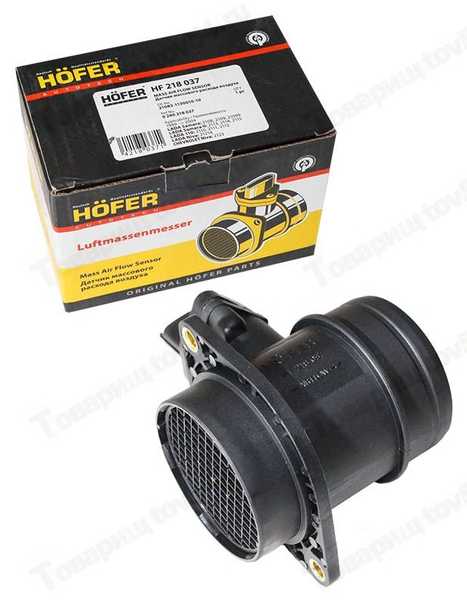

ДМРВ ВАЗ 2108, 20183, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, 21214, 2123	AURORA
ДМРВ ВАЗ 21083, 2110, 2111, 2112, 2113, 2114, 2115, 21214, 2123	AURORA

Содержание:

Причины поломки ДМРВ ВАЗ 2114

Чаще всего ДМРВ приходит в негодность после длительной эксплуатации. Под воздействием продуктов сгорания, которые содержаться в картерных газах, на чувствительном элементе ДМРВ 2114 оседают смолы и окислы. Это приводит к неверному уровню напряжения, подаваемого на управляющий блок от датчика. Алгоритм работы двигателя нарушен, расход топлива увеличивается.

Примечательно, что ремонт датчика воздуха ВАЗ 2114 чаще всего не приносит положительных результатов. Можно попытаться аккуратно очистить поверхность датчика от загрязнений. Измерение напряжения на клеммах ДМРВ подскажет, рабочий он или нет. Датчик чаще всего заменяют новым. Хотя ДМРВ ВАЗ 2114 купить можно без проблем, цена его не будет низкой.

Признаки поломки датчика массового расхода воздуха

Помимо очевидного «Check Engine» на приборной панели, не лишним будет проверить целостность электрических цепей подключения датчика. И схему подключения проводов. Проверить корректность работы блока управления, и восстановить нарушенную «массу». Очистить контакты блока ДМРВ ВАЗ 2114, цена которого хоть и не заоблачная, но все равно высокая – впрок не купишь.

В руководстве по техническому обслуживанию автомобиля рекомендуют проверить выходное напряжение от ДМРВ, подаваемое на блок управления двигателем, если присутствуют характерные признаки неисправности датчика ДМРВ ВАЗ 2114, цена которого во многом зависит от производителя:

на холостом ходу обороты «плывут», а под нагрузкой ощущаются «провалы» или резкое возрастание оборотов двигателя;
попытки переключить передачу на ходу оканчиваются тем, что двигатель авто глохнет сам по себе;

мощность двигателя резко падает, что сопровождается затяжным разгоном авто;
резко увеличивается расход топлива;
прогретый двигатель заводится весьма неохотно.

Близкое к идеальному напряжение — в пределах от 1,01 до 1,02 вольт. Это говорит о том, что датчик исправен. При условии, что остальные компоненты двигательной системы исправны, ДМРВ ВАЗ 2114 прослужит ещё не один год. Критическое значение напряжения от датчика: выше 1,05 вольта. Однозначно нужен новый ДМРВ.

Купить качественный датчик массового расхода воздуха (ДМРВ) ВАЗ 2114 Вы всегда можете в нашем интернет-магазине! Скидка на доставку Новой Почтой — 25%, оплата возможна любым удобным для Вас способом.

Учимся проверять и чистить датчик массового расхода воздуха на ВАЗ 2114

Для обеспечения более эффективной и устойчивой работы любого современного двигателя используется множество различных устройств. Одним из таковых является датчик массового расхода воздуха (ДМРВ), в частности, речь пойдет об автомобилях ВАЗ 2114. Подробнее о функциях, неисправностях, диагностике и очистке контроллера читайте ниже.

Функции ДМРВ

Что такое ДМРВ ВАЗ 2114 и какие функции он выполняет? Первостепенной задачей регулятора является создание спеси из воздуха и топливных паров.

Регулятор может осуществлять замер двух параметров, связанных между собой, а именно:

время реакции;
объем применяемого воздуха.

В соответствии с полученной информацией исправительное устройство определяет необходимый объем компонентов для создания смеси. При выдаче неверных данных смесь не сможет соответствовать режиму работы силового агрегата, соответственно, его мощность может снизиться, а расход топлива — вырасти.

Схема устройства ДМРВ 2114

Оптимальный расход воздуха

Если датчик массового расхода воздуха является работоспособным, то при работе мотора на 900 об/мин объем используемого воздуха составит не менее 10 кг в час. При повышении оборотов до 2 тысяч, этот показатель увеличится примерно до 20 кг. Если объем воздуха на таких оборотах будет падать, то снизится и динамика транспортного средства, соответственно, это приведет и к понижению расхода бензина.

Если же данные показатели увеличатся, то это будет способствовать и увеличению объема топлива. По факту отклонения параметра на 2-4 кг допускать не стоит, поскольку в данном случае работа силового агрегата может быть некорректной.

Причины неисправностей

Датчик массового расхода воздуха может сломаться не только из-за проблем в вентиляции картера мотора. Сама система вентиляции в ВАЗ 2114 является двухконтурной, она отвечает за работу ДВС в режиме закрытого либо открытого дросселя. При закрытой заслонке газы из картера уходят через магистраль, но при этом часть из них остается в магистрали холостого хода. Газ может соприкасаться с резистором ДМРВ на ВАЗ 2114, а в результате того, что на его корпусе при этом скапливается смола, устройство может выдавать неверные данные. Соответственно, это приводит к различным неисправностям регулятора (автор видео — KOSSS102).

Диагностика поломки

Если датчик расхода воздуха ломается, признаки неисправности могут быть самыми разными. В первую очередь, увеличится расход топлива, еще одним симптомом могут быть плавающие обороты ДВС.

Помимо этих признаков поломки, можно выделить следующие:

провалы в работе силового агрегата;

более медленный разгон авто, плохая динамика;
силовой агрегат может отключаться при переключении скоростей;
снижение мощности и увеличение расхода бензина;
прогретый ДВС более сложно завести;
появление лампочки Check на контрольном щитке.

Последний признак может не проявляться при полном выходе из строя контроллера. Как проверить ДМРВ своими силами? Диагностика заключается в выявлении импульса.

В том случае, если импульс будет пониженным, это свидетельствует о:

возможном замыкании либо обрыве проводки;
поломке регулятора;
некорректной работе ЭБУ;
окислении контактов;
о том, что контроллер не подключен.

Засоренный регулятор расхода воздуха

Особенности проверки

Чтобы понимать, как производится проверка ДМРВ, сначала найдите устройство, расположенное в моторном отсеке.

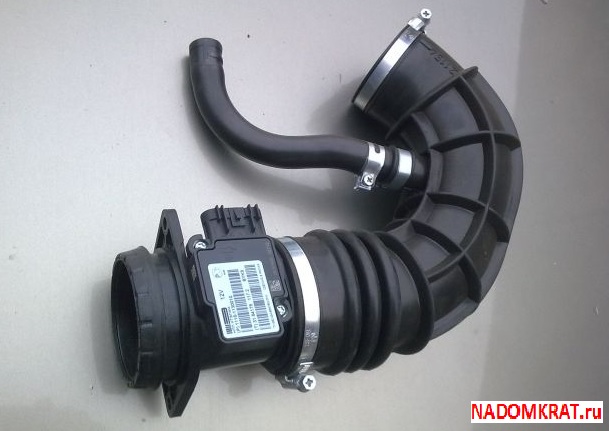

На автомобилях ВАЗ 2114 регулятор расположен на магистрали воздушного фильтра. Как проверить датчик своими руками?

Сначала контроллер необходимо отключить от сети, для этого нажмите на крепление проводов. Заведите мотор дайте ему немного поработать. Вам нужно немного проехать на машине — если она будет разгоняться быстрее, чем обычно, то это свидетельствует о выходе из строя контроллера.

Процедура диагностики может быть осуществлена путем замены прошивки блока управления. На дросселе есть небольшой упор, под него нужно подложить пластину, ее толщина должна составлять около 1 мм, благодаря этому можно будет повысить обороты. Затем питание регулятора также отключается, при работоспособном устройстве мотор должен заглохнуть (автор видео — Ванечек 01rus).

Инструкция по чистке

Как показывает практика, чистка ДМРВ является одним из самых эффективных методов восстановления работоспособности контроллера.

Поэтому при поломке датчика его не обязательно менять, тем более, что такое удовольствие сегодня не из дешевых. Такая процедура нужна потому, что со временем он загрязняется и показывает другие параметры.

Итак, как почистить ДМРВ в домашних условиях своими руками:

Вам потребуется отвертка с крестовым наконечником, с ее помощью необходимо ослабить хомут, фиксирующий магистраль от воздухозаборника.
Далее, произведите демонтаж гофры и визуально оцените состояние системы. Возможно, под гофрой вы увидите конденсат или следы от моторной жидкости.
Внимательно осмотрите внутреннюю поверхность контроллера. Если с системой все нормально, то следов потеков или загрязнений не будет. Как показывает практика, чувствительный элемент часто ломается именно из-за переизбытка загрязнений. Чтобы в будущем не избежать проблем такого плана, необходимо периодически производить замену воздушного фильтра. Эта процедура осуществляется в соответствии с техническим регламентом.
Моторная жидкость может попадать на контроллер в результате увеличенного уровня расходного материала в картере. Соответственно, это происходит в результате засорения маслоотделителя в вентиляционной системе.
Сам регулятор фиксируется на двух болтах на магистрали. Процедура снятия осуществляется с помощью рожкового ключа. На этом этапе, если вы уверены в том, что устройство вышло из строя, его можно заменить.
Вы можете увидеть вход, на котором будет находиться уплотнительная резинка, предназначенная для защиты устройства от подсоса грязного воздушного потока. В том случае, если уплотнителя у вас нет, возможно, он зацепился за фильтрующий элемент. Соответственно, это приведет к тому, что входная сетка регулятора будет загрязнена.

Произведите очистку сеточки с использованием подручных средств. Для этого можно использовать обычную зубочистку или зубную щетку. После очистки уплотнитель можно установить назад, а регулятор поставить на место.

Извините, в настоящее время нет доступных опросов.

Видео «Правильная очистка ДМРВ на 2114»

Подробная инструкция приведена на видео (автор видео — IZO)))LENTA).

особенности работы, диагностики и чистки датчика своими руками

Для обеспечения более эффективной и устойчивой работы любого современного двигателя используется множество различных устройств. Одним из таковых является датчик массового расхода воздуха (ДМРВ), в частности, речь пойдет об автомобилях ВАЗ 2114. Подробнее о функциях, неисправностях, диагностике и очистке контроллера читайте ниже.

Функции ДМРВ

Регулятор может осуществлять замер двух параметров, связанных между собой, а именно:

время реакции;
объем применяемого воздуха.

Схема устройства ДМРВ 2114

Оптимальный расход воздуха

Причины неисправностей

Диагностика поломки

Помимо этих признаков поломки, можно выделить следующие:

провалы в работе силового агрегата;
более медленный разгон авто, плохая динамика;
силовой агрегат может отключаться при переключении скоростей;
снижение мощности и увеличение расхода бензина;
прогретый ДВС более сложно завести;
появление лампочки Check на контрольном щитке.

В том случае, если импульс будет пониженным, это свидетельствует о:

возможном замыкании либо обрыве проводки;
поломке регулятора;
некорректной работе ЭБУ;
окислении контактов;
о том, что контроллер не подключен.

Засоренный регулятор расхода воздуха

Особенности проверки

Чтобы понимать, как производится проверка ДМРВ, сначала найдите устройство, расположенное в моторном отсеке. На автомобилях ВАЗ 2114 регулятор расположен на магистрали воздушного фильтра. Как проверить датчик своими руками?

Инструкция по чистке

Как показывает практика, чистка ДМРВ является одним из самых эффективных методов восстановления работоспособности контроллера. Поэтому при поломке датчика его не обязательно менять, тем более, что такое удовольствие сегодня не из дешевых. Такая процедура нужна потому, что со временем он загрязняется и показывает другие параметры.

Итак, как почистить ДМРВ в домашних условиях своими руками:

Вам потребуется отвертка с крестовым наконечником, с ее помощью необходимо ослабить хомут, фиксирующий магистраль от воздухозаборника.
Далее, произведите демонтаж гофры и визуально оцените состояние системы. Возможно, под гофрой вы увидите конденсат или следы от моторной жидкости.
Внимательно осмотрите внутреннюю поверхность контроллера. Если с системой все нормально, то следов потеков или загрязнений не будет. Как показывает практика, чувствительный элемент часто ломается именно из-за переизбытка загрязнений. Чтобы в будущем не избежать проблем такого плана, необходимо периодически производить замену воздушного фильтра. Эта процедура осуществляется в соответствии с техническим регламентом. Моторная жидкость может попадать на контроллер в результате увеличенного уровня расходного материала в картере. Соответственно, это происходит в результате засорения маслоотделителя в вентиляционной системе.
Сам регулятор фиксируется на двух болтах на магистрали. Процедура снятия осуществляется с помощью рожкового ключа. На этом этапе, если вы уверены в том, что устройство вышло из строя, его можно заменить.
Вы можете увидеть вход, на котором будет находиться уплотнительная резинка, предназначенная для защиты устройства от подсоса грязного воздушного потока. В том случае, если уплотнителя у вас нет, возможно, он зацепился за фильтрующий элемент. Соответственно, это приведет к тому, что входная сетка регулятора будет загрязнена.
Произведите очистку сеточки с использованием подручных средств. Для этого можно использовать обычную зубочистку или зубную щетку. После очистки уплотнитель можно установить назад, а регулятор поставить на место.

Извините, в настоящее время нет доступных опросов.

Видео «Правильная очистка ДМРВ на 2114»

Подробная инструкция приведена на видео (автор видео — IZO)))LENTA).
