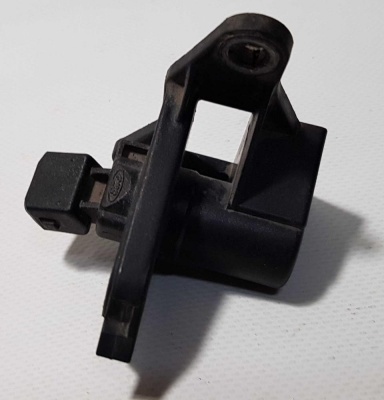

Неисправность датчика положения коленвала (ДПКВ). Как определить

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска. Поэтому, сначала рассмотрим признаки и причины его неисправности, способы проверки и потом, в конце статьи, как обмануть датчик коленчатого вала и запустить двигатель, если авто не заводится, а ехать надо.

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае. Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала — это синхронизация работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал. Происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики работают на так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Признаки неисправности датчика коленвала

Есть типовые симптомы, как проявляется неисправность датчика коленвала:

• снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
• обороты двигателя «плавают», причем во всех режимах, автомобиль дергается как во время движения, так и на холостом ходу;
• возрастает расход топлива;
• «провал» при нажатии на педаль газа, машина не набирает обороты;
• детонации двигателя на высоких оборотах работы двигателя;
• появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

• Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
• Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена фишка питания, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
• Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
• Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
• Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Существует простой способ, как узнать неисправность датчика и сделать это можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки, какие признаки неисправности датчика коленвала появились, является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Как обмануть датчик и завести машину

На примере Ваз 2110 рассмотрим эффективный способ, как можно завести мотор при неработающем датчике коленвала.

Для этого нужно на корпус датчика намотать тонкую медную проволоку, сделать своеобразную обмотку. Проволоку можно взять из любого реле. Вокруг корпуса необходимо сделать 150 мотков, а остаток отвести к фишке, которая подключается к ДПКВ и всунуть концы в разъем вместо датчика коленвала.

Наматывание медной проволоки на корпус датчика

Фиксация проводов на фишке

Перед тем, как наматывать медную проволоку, вокруг корпуса датчика можно сделать 2 витка бумагой или тонким картоном.

Проволока наматывается сверху на бумагу, а потом убирается, таким образом самодельная обмотка нормально станет на корпус.

Если двигатель не запустится, то нужно будет поменять местами проводки подведенные к контактам фишки. Чтобы эти проводки не выпали, их следует временно зафиксировать спичками. Долго с такой конструкцией не стоит ездить, в последствии, вышедший из строя ДПКВ нужно обязательно заменить!

На всю работу уйдет не более 5 минут и одного метра проволоки.

Суть предложенного способа заключается в частичном восстановлении процесса электромагнитной индукции. То есть при поломке штатной катушки (залитой в корпус) таким образом можно сделать элементарную катушку, которая сможет функционировать совместно с центрирующим шкивом коленвала. Как результат, сигнал будет доходить до ЭБУ и двигатель заведется. Подробнее смотрите на видео ниже.

Как завести машину при неисправном ДПКВ

признаки неисправности, что это такое, как проверить

Водители автомобилей > Полезная информация > ТО и ремонт > Признаки неисправности датчика положения коленвала (ДПКВ) и как его проверить

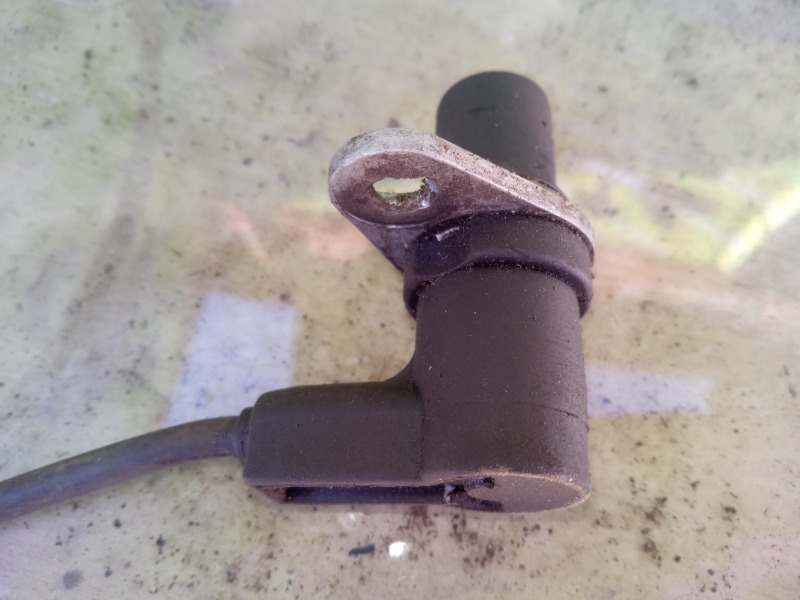

Датчик положения коленвала (ДПКВ) — один из главных датчиков системы управления двигателя.

Он сообщает блоку управления двигателем информацию о положении поршневой системы и определяет синхронность работы систем впрыска и зажигания. Неисправность датчика положения коленвала приводит к непременному отказу работоспособности двигателя.

Для чего нужен датчик коленвала и его принцип работы

Основное назначение датчика коленвала – определение (считывание информации) положения коленвала по меткам, обычно расположенным на маховике, преобразование сигнала в электрические импульсы и передача его к блоку управления.

В автомобилях вплоть до 90-х годов выпуска датчики положения коленвала находились в трамблере, механически соединенном с коленвалом (иногда распредвалом) двигателя. Первоначально датчики были контактного типа. Кулачок, находящийся на валу трамблера, разрывал контакты прерывателя, электрически соединенного с катушкой зажигания.

Через контакты прерывателя постоянно проходила достаточно мощная искра, что приводило к их подгоранию, необходимости постоянной чистки и регулировки зазора.

В 80-х годах стали применяться более надежные электронные системы зажигания. На смену контактным пришли бесконтактные датчики, основанные на эффекте Холла. Они так и назывались – датчики Холла.

Некоторые автолюбители и сейчас называют ДПКВ датчиком Холла, хотя к эффекту Холла большинство современных датчиков положения коленвала отношения не имеет.

Принцип работы современных ДПКВ основан на явлении электромагнитной индукции. Первым освоил выпуск таких устройств концерн Magneti Marelli, который и сейчас выпускает до 27% от всех датчиков положения коленвала, производимых в мире.

Конструктивно индуктивный датчик коленвала выполнен:

На сердечнике 4, в торце которого установлен постоянный магнит 1, располагается катушка индуктивности 5 из очень тонкого провода с большим количеством витков (от 500 до 5 тысяч). Между торцом ДПКВ 2 и маховиком 8 имеется небольшой зазор 6. На маховике нанесены метки (гребенка). При вращении коленвала, соответственно, маховика, метки проходят около ДПКВ, формируя переменное магнитное поле 7. На выводах катушки наводится ЭДС. Переменный сигнал поступает на выходы устройства, далее на электронный блок управления двигателя.

В некоторые ДПКВ встроен усилитель-компаратор. Он преобразует переменный сигнал в цифровые импульсы. Такие устройства имеют как минимум три вывода (на один подается питающее напряжение), они более помехозащищены.

Датчики индуктивного типа без встроенного усилителя имеют экранированные выводы, чтобы избежать сбоев при работе двигателя от импульсов радиопомех.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Где находится

Обычно датчик положения коленвала находится в верхней части на кожухе маховика между двигателем и коробкой передач.

Разъем может быть установлен, как на самом корпусе датчика, так и на удлинительных проводах.

Доступ к ДПКВ обычно не вызывает трудностей, хотя иногда требуется снятие отдельных элементов подкапотного пространства для проведения демонтажа-монтажа данного устройства.

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

Замена ДПКВ

Обычно замена датчика положения коленвала не вызывает трудностей. Они устанавливаются на одном или двух болтах с головкой на 10. Вариант устройства, устанавливаемого на 2 болта приведен ниже.

Однако, и здесь есть свои исключения, например в Volkswagen Passat IV, двигатель ADY.

В таком случае его следует искать около 4 цилиндра в пространстве между подушкой двигателя, стартером и элементами крепления. При отсутствии приспособлений приходится вывешивать двигатель, снимать подушку и стартер. Только после этого имеется доступ к ДПКВ.

Несколько советов

• в некоторых автомобилях датчики положения коленвала и распредвала одинаковые полностью, при подозрении на неисправность одного из них, их можно поменять местами и вновь продиагностировать автомобиль;

• при покупке нового ДПКВ с собой лучше брать старый экземпляр, чтобы проверить полное соответствие геометрических размеров, особенно глубины посадки. При этом с собой можно прихватить и мультиметр, имелись случай продажи китайских «пустышек», то есть корпусов без электронной начинки;

• отправляясь в далекое путешествие, не лишним взять с собой в дорогу запасной ДПКВ, без многих других датчиков автомобиль будет заводиться, с неисправным датчиком положения коленвала – нет.

Какое напряжение зарядки автомобильного аккумулятора должно быть при зарядке от генератора.

Составы Супротек  — что это такое и где они применяются.

Какая высота протектора должна быть  https://voditeliauto.ru/poleznaya-informaciya/kolesa/glubina-protektora-shin.html  на зимней и летней резине

Видео — замена датчика положения коленвала на Nissan Altima:

Датчик коленвала: признаки неисправности

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Рекомендуем также прочитать отдельную статью о назначении и устройстве датчика коленвала. Из этой статьи вы узнаете о конструктивных особенностях и принципах действия ДПКВ.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Содержание статьи

• Функции датчика коленчатого вала
• Датчик положения коленвала: признаки неисправности и проверка ДПКВ
• Подведем итог

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

• магнитными индуктивного типа;
• датчиками на эффекте Холла;
• оптическими датчиками;

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Замена датчика коленвала Солярис (ДПКВ) и датчика детонации Хендай руками профессионалов в СПб

Если двигатель стал внезапно глохнуть на светофорах, нестабильно работать, снизилась мощность – значит, неисправна топливная система. И так подумают многие владельцы, так как признаки очень схожи. Действительно это так, схожесть имеется, вот только причина в другом – в датчике положения коленчатого вала. Часто встречается следующий ряд синонимов: ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, датчик фаз. Называть можно любым из предложенных вариантов.

Поломка несёт небольшую угрозу – внезапные остановки мотора, нестабильная работы. Однако систематический «старт-стоп» способен быстрее навредить аккумулятору, стартеру, коленвалу и распредвалу. Поэтому затягивать с ремонтом нежелательно.

ВНИМАНИЕ! Своими силами устранить поломку можно, но при наличии навыков, в противном случае рискуете усугубить. Узел автомобиля важный и сложный, порой мастера СТО не всегда с первого раза могут сориентироваться, что и как. С целью минимизации возможных рисков настоятельно рекомендуется обслуживаться в автосервисе, где предоставляется гарантия качества.

Наши услуги, когда нужна замена ДПКВ Солярис

Оказываем полный спектр услуг по ремонту технических средств различных марок и модификаций, в том числе и Хендай Солярис. Чаще всего в сервис обращаются за проведением незначительных ремонтов, диагностикой силового агрегата, а именно:

• профилактика датчиков холостого хода, положения коленчатого вала, считывание ошибок бортового компьютера с их последующим устранением, в том числе и замена ДПКВ Солярис;
• диагностика электрической составляющей, проверка величины силы тока на контактных платах;
• профилактика, чистка топливной аппаратуры, замена фильтров, тонкая настройка;
• проверка уровня моторного и трансмиссионного масел, замена, доливка.

Помимо текущих ремонтов специалисты нашего центра устраняют поломки, связанные с работой двигателя, коробки передач, ходовой части, подвески, рулевой рейки, тормозной системы, восстанавливают развал-схождение. Подготавливаем кузов автомобиля к покраске, грунтовке, покрытию лаком.

Заказы выполняем оперативно и качественно благодаря слаженной работе команды профессионалов. Оснащение современным оборудованием позволяет полноценно обслуживать различные марки и модели технических средств, в том числе и Хендай Солярис. Лояльные цены, индивидуальный подход к каждому клиенту расширяют круг постоянных заказчиков, повышают рейтинг, авторитет.

Причины и признаки того, что необходима замена датчика коленвала Солярис

Характерные признаки неисправности:

• силовой агрегат не запускается, независимо от того холодный он или прогретый;
• в процессе работы под нагрузкой возникает детонация;
• обороты холостого хода нестабильны, плавают;
• нестабильны обороты в процессе движения;
• обороты самопроизвольно меняются, падают.

Признаки проявляются как единично, так и комплексно, в зависимости от ситуации.

Частые причины поломок:

• длительность эксплуатации;
• попадание влаги, мусора, пыли на контактную плату между датчиком и диском синхронизации;
• поломка электросети, отсутствие напряжения;
• брак при изготовлении;
• повреждение при установке, проведении ремонта;
• негативное последствие аварии, столкновения, удара;
• сбои в работе бортового компьютера;
• неисправность коленвала, распредвала.

ВАЖНО! Если специалист после проведения диагностики выдаст заключение о том, что требуется полная замена датчика коленвала Солярис, его заводской каталожный индекс следующий: 39180-22600. По ценам и изготовителю ограничений нет.

Диагностика и замена датчика детонации Солярис

Весь процесс осмотра проходит в моторном отсеке, но в случае с ремонтом желательно воспользоваться смотровой ямой или подъёмным механизмом, так как часть работ будет проходить под днищем.

СПРАВКА. Итак, главная задача на первом этапе диагностики – проверка подачи напряжения на контактную плату датчика, а также временное отключение его с целью проверки работоспособности. Если работа силового агрегата изменилась в момент отключения, значит, датчик в рабочем состоянии, в противном случае – замена новым. На этом процедура первой части диагностики окончена, мастер готовится к замене.

Подготовительный этап: новый датчик, набор инструментов и головок, отвёртка с плоским наконечником, дополнительное освещение. Так как датчик детонации не подлежит ремонту ввиду особенностей конструкции, то возможно только полная замена датчика детонации Солярис.

Основные этапы:

• вывешивание машины подъёмником на высоту;
• снятие клемм аккумулятора;
• демонтаж воздушного фильтра, кожуха воздушного фильтра;
• отвинчивание основного крепления датчика, который расположен справа от масляного фильтра. Найти его легко – провести прямую линию сквозь эмблему «Хендай» на радиаторе;
• снятие контактной платы с датчика;
• установка нового датчика, проверка зазора между датчиком и диском синхронизации, он не должен превышать 1,5 мм максимально;
• процедура сборки в обратном порядке.

Срок использования датчика неограничен. Сам по себе он не может выйти из строя, только с помощью сторонних факторов: влага, пыль, грязь или повреждение в процессе монтажа мастерами СТО.

Доступные цены и гарантия качества для владельцев Хендай Солярис: замена датчика коленвала на наших СТО

Устанавливаем низкую наценку на услуги с целью сделать их доступными для большинства желающих. Все устанавливаемые детали сертифицированы, подкреплены документально. Мастерская предоставляет полный пакет услуг на все работы, выполненные в рамках заказа. Владелец имеет право бесплатного устранения поломки при условии выявления брака на этапе гарантийного обязательства. Длительность срока гарантии подлежит корректировке в случае предоставления клиентом некачественных запчастей для ремонта. Все нестандартные ситуации оговариваются до момента начала работ по существу.

Как проверить датчик коленвала 4 лучших способа проверки

Статьи на похожую тематику

Датчик дроссельной заслонки

Кислородный датчик

Ремонт датчика скорости

Ремонт дпдз

Обзор всех датчиков авто

Содержание статьи

• Устройство датчика
• Признаки неисправности
• Способы проверки
• Подборка видео

Устройство датчика коленвала

Коленчатый вал

это деталь (или узел в случае составного вала) сложной формы, он состоит из колен, содержащих коренные и шатунные шейки, соединяющие щеки, носок хвостовик и противовесы. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.

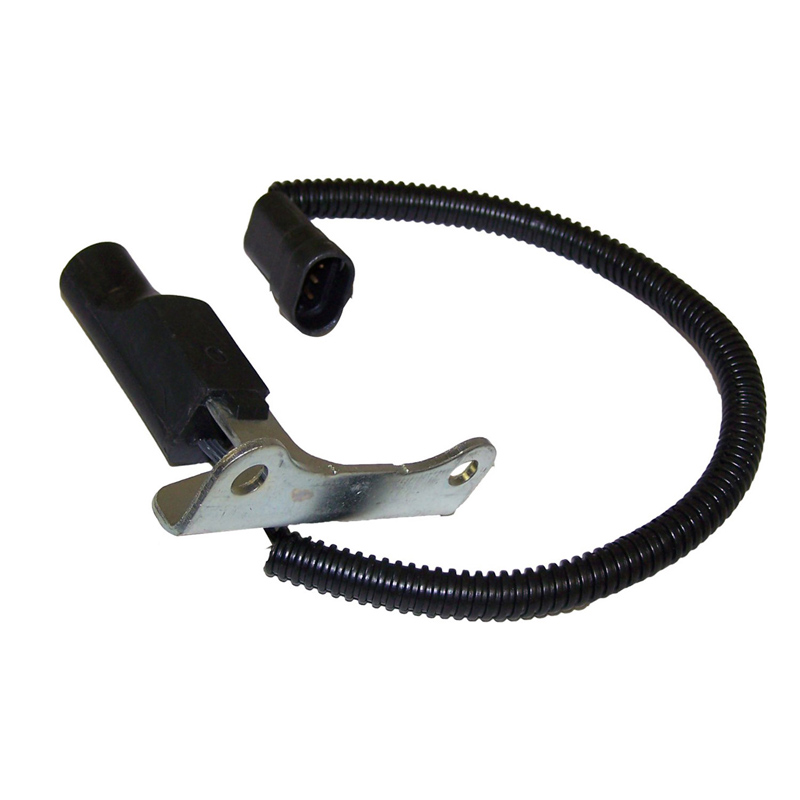

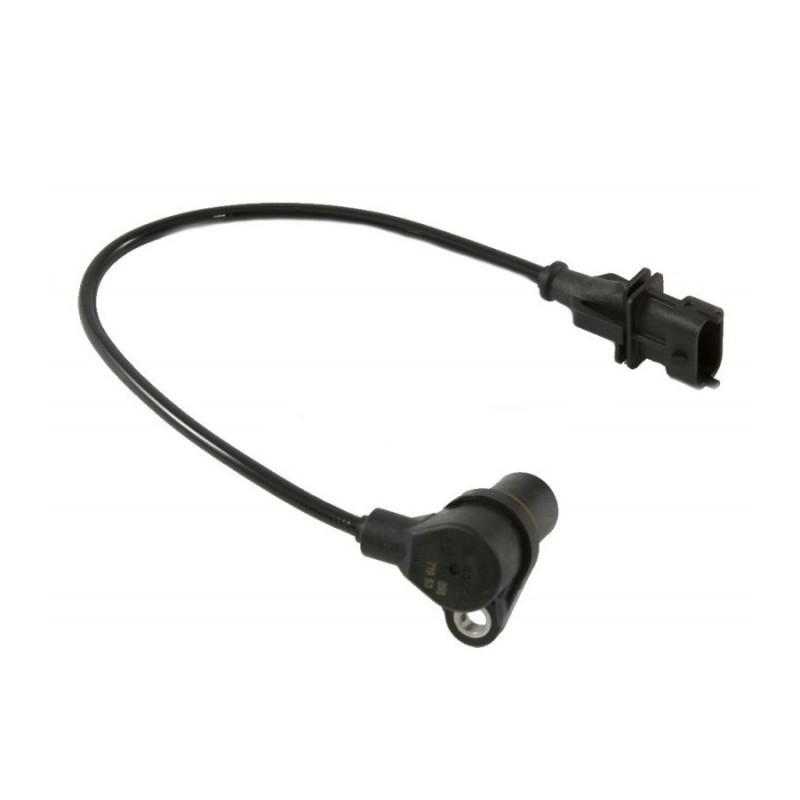

Датчик положения коленвала (ДПКВ)

это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

• Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
• Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
• Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

• момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
• замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

• Угол поворота распредвала;
• угол опережения зажигания;
• объем подачи топливной смеси;
• Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

• Симптом №1 Снижение динамических характеристик;
• Симптом №2 Провалы при интенсивном ускорении;
• Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
• Симптом №4 Во время движения обороты могут самопроизвольно меняться;
• Симптом №5 Нестабильный холостой ход;
• Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
• Симптом №7 Все пункты прогрессируют;
• Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

• 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
• 2. запустить программу для диагностики;
• 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
• 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

• 1. мультиметр имеющий функцию измерения индуктивности;
• 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
• 3. мегаомметр;
• 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

6 Симптомы плохого датчика и замены положения коленчатого вала в 2022 году

от Марка Стивенса

7 Акций

просмотрите один из важных датчиков в двигателе, обычно называемый «датчиком положения коленчатого вала». После этого вы поймете его основную функцию, принцип работы, признаки неисправности и стоимость замены этого датчика.

Содержание

Как работает датчик положения коленчатого вала

Энергия вращения двигателя внутреннего сгорания зависит от коленчатого вала. Основная функция коленчатого вала заключается в преобразовании энергии возвратно-поступательного движения (также известной как линейная энергия) в энергию вращения.

Нужна помощь в решении проблемы с автомобилем ПРЯМО СЕЙЧАС?

Щелкните здесь , чтобы пообщаться в онлайн-чате с проверенным механиком, который ответит на ваши вопросы.

Последний будет передавать мощность на колеса трансмиссии под автомобилем. Таким образом, колеса могут вращаться вперед и позволяют транспортному средству двигаться в этом направлении.

Что касается датчика положения коленчатого вала, то он просто определяет скорость вращения коленчатого вала. Как только он определяет скорость вращения, он отправляет эту информацию в блок управления двигателем автомобиля.

Эта информация определяет, как блок управления двигателем регулирует синхронизацию системы впрыска топлива и системы зажигания. Вам нужно, чтобы синхронизация была правильной, чтобы двигатель производил необходимое количество энергии.

Положение коленчатого вала сообщает блоку управления двигателем все, что ему нужно знать. Видите ли, коленчатый вал использует цепь ГРМ, шестерни и зубчатый ремень для привода распределительного вала. Двигатель зависит от распределительного вала, который управляет выпускными клапанами в соответствующее время.

Если они не открываются и не закрываются правильно, это создает проблемы с выхлопной системой. Все это связано с функциональностью коленчатого вала.

Таким образом, блок управления двигателем будет знать положение коленчатого вала через датчик положения коленчатого вала. Оценивая скорость коленчатого вала в сочетании с его положением, он также будет знать состояние функциональности распределительного вала.

Top 6 Симптомы неисправности датчика положения коленчатого вала

Двигатель внутреннего сгорания должен иметь исправный датчик положения коленчатого вала. В противном случае блок управления двигателем не получит точной информации о положении и частоте вращения коленчатого вала.

Это вызовет всевозможные проблемы с функциональностью двигателя и ходовыми качествами автомобиля. Вы обязательно узнаете эти симптомы, когда они появятся.

Ниже приведены 6 основных признаков неисправности датчика положения коленчатого вала.

№1 – Вибрации двигателя

Вибрации исходят от вашего двигателя? Когда у вас плохой датчик положения коленчатого вала, это означает, что блок управления двигателем не может правильно управлять коленчатым валом.

В результате ваш двигатель будет сильно вибрировать. Вы можете даже почувствовать, как эти вибрации проникают в руль, когда вы держите его руками.

#2 — Индикатор проверки двигателя

Блок управления двигателем поддерживает постоянную связь с датчиком положения коленчатого вала. Если с датчиком когда-либо что-то не так, то компьютер будет получать неверную информацию о скорости вращения коленчатого вала и его положении.

Это вызовет проблемы с работой двигателя, что приведет к включению сигнальной лампы Check Engine на приборной панели. На самом деле это должно быть одним из первых симптомов неисправности датчика положения коленчатого вала. P0335 и P0336 — это два распространенных кода неисправности, которые могут отображаться.

Связанные: P0016, P0017, P1345 (корреляция датчика положения коленчатого и распределительного вала)

#3 – Слабая работа двигателя коленчатый вал или цилиндры. Это приведет к задержке способности блока управления поддерживать работу и производительность двигателя.

Во время этой задержки будут моменты колебания каждый раз, когда вы чуть сильнее нажимаете на педаль газа. Иногда вообще не отвечает. Это может быть очень опасно на дороге, которая требует, чтобы вы ехали быстрее без колебаний.

#4 – Проблемы с запуском автомобиля

Блок управления двигателем будет уведомлен, когда датчик положения коленчатого вала имеет проблемы. Датчик получает специальный код неисправности, указывающий на наличие какой-либо проблемы с его функциональностью.

Когда вы пытаетесь завести автомобиль из-за этой неисправности, запустить двигатель будет сложнее. Если проблема не устранена, возможно, вы вообще не сможете запустить двигатель.

#5 – Двигатель глохнет

Вы можете ехать один день, и ваш двигатель внезапно заглохнет. Это глохнет двигатель, и это может происходить довольно часто, когда у вас плохой датчик положения коленчатого вала.

Если вы не замените этот датчик в ближайшее время, ваш двигатель со временем вообще перестанет работать. Тогда у вас не будет другого выбора, кроме как отбуксировать свой автомобиль к механику, чтобы заменить датчик.

№6 — пропуски зажигания в цилиндре

Вышедший из строя датчик положения коленчатого вала не сможет точно передавать данные о положении поршня в блок управления двигателем. Это часто приводит к пропуску зажигания внутри одного или нескольких камерных цилиндров.

Иногда это может быть вызвано неисправной свечой зажигания, но если вы испытываете какие-либо из этих других симптомов, не исключайте возможность неисправности датчика положения коленчатого вала.

См. также: Кислородный датчик: основные функции, признаки неисправности и стоимость замены

Стоимость замены датчика положения коленчатого вала

Если вы испытываете хотя бы два или более из вышеперечисленных симптомов, вероятно, у вас неисправен датчик положения коленчатого вала. Единственный способ узнать наверняка — доставить свой автомобиль к лицензированному механику и попросить его диагностировать проблему для вас.

После того, как они подтвердят, что причиной проблемы является датчик положения коленчатого вала, вы можете приступить к замене датчика.

Стоимость замены датчика положения коленчатого вала составляет от 120 до 300 долларов. Стоимость самой детали составит от 75 до 120 долларов. Стоимость работы составит от 45 до 180 долларов.

Вам необходимо учесть предполагаемые налоги и другие сборы, которые также будут добавлены к общей сумме. В конце концов, это не будет ужасно дорогой работой по замене. Это стоит вложений, потому что вы защищаете функциональность вашего двигателя.
