Все датчики в отечественных «четырках» ставятся в моторном отсеке, на кузове, электросхемах, а также на коробке передач. Практически все контроллеры ставятся на автомобиль еще при производстве, но некоторые из них могут быть установлены дополнительно.

Весь список устройств, какие стоят в ВАЗ 2114, приведен ниже:

• давления моторной жидкости;
• температуры охлаждающей жидкости;
• уровня антифриза в системе;
• уровня горючего в бензобаке;
• РХХ — регулятор холостого хода;
• ДМРВ — массового расхода воздуха;
• уровня тормозной жидкости в системе;
• ДПДЗ — положения дросселя;
• скорости передвижения;
• ДПКВ — положения коленчатого вала;
• ДПРВ, он же датчик положения распределительного вала или датчик фаз;
• лямбда-зонд;
• детонации;
• неровного дорожного покрытия;
• температуры воздуха снаружи (автор видео — Иван Васильевич).

Расположение и предназначение устройств

Какие используются датчики на ВАЗ 2114, мы разобрались. Но если вы занимаетесь ремонтом своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где располагаются основные контроллеры.

Где находятся и какие функции выполняют датчики ВАЗ 2114:

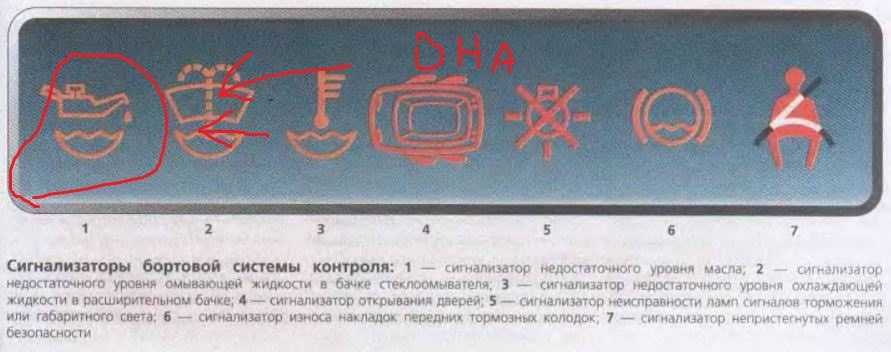

1. Контроллер давления моторной жидкости. Этот элемент позволяет вычислить недостаточное давление расходного материала в силовом агрегате. Если на приборной панели начал гореть соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора. В том случае, если на приборке уже долгое время горит индикатор, а автовладелец не принимает никаких действий по ремонту своего транспортного средства, это может привести к серьезным проблемам. К примеру, придется делать либо капитальный ремонт силового агрегата, а если ситуация более сложная, то его и вовсе нужно будет заменить.
   Следует отметить, что индикатор на приборке может появляться в нескольких случаях — при снижении уровня расходного материала в системе, при засорении фильтрующего элемента, при поломке маслонасоса, а также при неисправностях проводки. Если уровень моторной жидкости очень упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все места подтеканий и ликвидировать их. Возможно, индикатор появился на приборке в результате его выхода из строя. Что касается места расположения, то оно может отличаться в зависимости от типа двигателя. К примеру, на моторах 8 клапанов контроллер установлен справа и ниже от клапанной крышке, в головке блоков. Если речь идет о 16-клапанном агрегате, то измеритель ставится на левом торце корпуса подшипниковых устройств распределительного вала. Нужно учитывать, что при поломке регулятора целесообразней будет произвести замену на новый.
2. Контроллер температура антифриза в системе охлаждения, также этот регулятор называют датчиком температуры мотора. Это устройство находится на впускной магистрали так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом, поступающим от устройства, на приборную панель выводится информация о состоянии температуры силового агрегата. Благодаря ему автолюбитель всего сможет знать, до какой температуры прогрелся двигатель, а эти данные чрезвычайно важны, особенно, при перегреве силового агрегата.
   Что касается проверки устройства, то диагностику можно произвести в домашних условиях. Для этого необходимо подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер положить в сосуд с антифризом. Далее, емкость нагревается, и в соответствии с изменением температуры производится диагностика сопротивления. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ работоспособен.
3. Измеритель уровня антифриза в охладительной системе. Как понятно из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы при его недостатке автовладелец мог бы дополнить объем. Измеритель монтируется в расширительном бачке с расходной жидкостью и он оснащен резьбой, поэтому он вкручивается в место монтажа, а к его конце подключается питание.
4. Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «тормозухи» может привести к трагическим последствиям. Сам по себе это — контроллер поплавкового типа, который монтируется в расширительный бачок с расходным материалом.
5. РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, он пропускает воздух в силовой агрегат на холостых оборотах в обход датчика положения дросселя. Если устройство выходит из строя, холостые обороты будут плавать. Деталь монтируется непосредственно на дросселе, рядом с его заслонкой.
6. ДМРВ — из всех регуляторов это — наиболее дорогое по стоимости устройство. При помощи этого контроллера блок управления позволяет определить объем потребляемого воздуха, а также отрегулировать соотношение воздуха и топлива для образования горючей смеси. Последняя впоследствии подается в форсунки мотора. Если узел выходит из строя, это может привести к тому, что мощность двигателя снизится, а также возникнут проблемы в работе мотора на холостых оборотах. Деталь монтируется на корпусе воздушного фильтрующего элемента, неподалеку от впускной магистрали.
7. Скорости. Монтируется на коробке передач и позволяет водителю отслеживать скорость, с которой движется машина.
8. Уровня горючего в баке. Устройство поплавкового типа, находится в бензобаке «четырки». При его поломке объем горючего будет отображаться на приборной панели неправильно.
9. ДПДЗ — это узел, который функционирует в паре с регулятором холостого хода, его также называют датчиком положения педали газа. Эта деталь позволяет определить степень открытия дросселя. Если он ломается, то двигатель не будет реагировать на нажатие педали газа, также могут произвольно увеличиться обороты мотора. Расположен механизм непосредственно на дросселе.
10. ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится неподалеку от шкива привода генераторного узла.
11. ДПРВ, используется для определения фазированного впрыска, устанавливается со стороны воздушного фильтрующего элемента, в близости с крышкой головки блока. В соответствии с положением распределительного вала регулятор передает сигнал на блок управления, в результате чего осуществляется впрыск перед открытием клапана. Горючее вбрасывается одновременно с воздушным потоком.
12. Лямбда-зонд или кислородный датчик. Регулятор позволяет определить объем кислорода, который имеется в системе выхлопа, а также отрегулировать горючую смесь. Устанавливается в приемном коллекторе, рядом с резонатором. Устройство передает импульс на бок управления об объеме концентрации кислорода в выхлопных газах.
13. Детонации. Устройство определяет вибрации в работе силового агрегата и автоматически регулирует угол зажигания. В «четырках» эта деталь монтируется жду цилиндрами 2 и 3, со стороны вентилятора.

Неисправности

Что касается неисправностей, то все они могут быть разделены на несколько групп:

1. Поломка устройства. В этом случае проблема позволит решить его замена или ремонт.
2. Обрыв провода. Неисправность решается путем замены провода.
3. Плохой контакт. Контакт либо зачищается от окисления, либо меняется на новый.

 Загрузка …

Видео «Замена РХХ в домашних условиях»

Подробная инструкция по замене регулятора холостого хода своими руками приведена на видео ниже (автор — канал В гараже у Сандро).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как устроена панель приборов ваз 2114?

ВАЗ 2114 — один из первых отечественных автомобилей, на котором была применена электронная комбинация панели приборов. «Пионером» в этой области была, конечно же, «десятка», после чего электроника стала применяться на всех последующих моделях ВАЗ. И сегодняшнюю статью мы посвятим устройству панели приборов 2114-й «Жигули».

Устройство и характеристика

Панель приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки. И если в первом поколении «Самара» она была организована снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й Ладе индикация подсвечивалась лампами изнутри. Но это еще не все особенности этой детали.

На автомобилях ВАЗ 2114 панель приборов включает до 19 обозначений, основными из которых, конечно же, являются датчики тахометра, спидометра, охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначения с левой стороны. Вот панель приборов на ВАЗ 2114 имеет стрелочный датчик температуры охлаждающей жидкости. Красная шкала начинается со 105 градусов по Цельсию и заканчивается на 130. Для примечания обратите внимание, что если стрелка этого датчика находится в этом диапазоне, немедленно остановите двигатель и подождите, пока он остынет. В противном случае закипание мотора неизбежно.

Тахометр

Тогда у нас есть тахометр. Это самый большой циферблат на приборной панели после спидометра. По его обозначениям мы видим, что нормальные обороты двигателя должны быть в районе от 2 до 5,5 тысяч об/мин (холостой ход не в счет). Затем идет красная шкала. Попадание стрелки в этот диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не стоит забывать, что чрезвычайно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и значительную нагрузку на все остальные детали двигателя.

Спидометр

Панель приборов ВАЗ 2114 обязательно оборудована спидометром. Это самая важная деталь в плате. Именно от ее показаний зависит контроль водителя за скоростью, а соответственно и безопасность. Поэтому он должен отображать показания с максимальной точностью до 0,1 километра в час. Панель приборов ВАЗ 2114 имеет шкалу спидометра со значением измерения от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях установлены спидометры, измеряющие показания свыше 170 км/ч. Например, на ГАЗели пик скорости находится в районе 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что малотоннажник разгоняется до таких значений, тут хоть «сотня» с горного циферблата…

Датчик уровня топлива

Последний стрелочный индикатор измеряет уровень топлива в топливном баке автомобиля. Он расположен по стандартной схеме — с правой стороны приборной панели. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне возможно.

Итак, мы узнали особенности, отличающие панель приборов ВАЗ 2114, и выяснили ее устройство.

Что делать, если не работает спидометр на ВАЗ 21099 🚩 Ремонт и обслуживание

Пожалуйста, включите JavaScript для лучшего использования

7 мая 2014

Неисправность спидометра не влияет на общие характеристики автомобиля и он может продолжать движение. Однако неспособность контролировать скоростной режим может грозить не только штрафом за превышение скорости или проблемой своевременного переключения передач, особенно для водителей-новичков, но и более серьезными последствиями.

На автомобиле ВАЗ — 21099 спидометр может не работать по нескольким причинам: неисправность спидометра, неисправность гибкого вала или поломка привода спидометра, установленного на коробке передач. Спидометр падает очень редко, чаще возникают проблемы с гибким валом или приводным узлом, особенно если он оснащен электронным спидометром.

Поиск и устранение неисправностей

Для локализации неисправности отсоедините гибкий вал от коробки передач. Для этого нужно пассатижами открутить кольцевую гайку на корпусе троса и отсоединить вал от коробки передач. Затем зажмите хвостовик вала в патроне дрели и включите его. Если спидометр ВАЗ — 21099 забракован, значит прибор исправен, если спидометр не подлежит замене.

Если спидометр работает, нужно внимательно осмотреть наконечник гибкого вала. Наконечник должен иметь четкое четырехгранное сечение. Если грани притерты и наконечник имеет скорее круглую, чем квадратную форму, гибкий стержень необходимо заменить. При притирке кромки вала начинают проскальзывать в приводе, при этом хорошо слышны характерные щелчки и подергивания также будет спидометр.

Если наконечник вала в норме, необходимо заменить приводной вал спидометра. Также, если вы установили электронный спидометр, нужно внимательно осмотреть провода, подсоединенные к датчику, на наличие признаков изломов или обрывов.

Замена вышедших из строя деталей

Для замены гибкого вала спидометра на ВАЗ-21099 необходимо отсоединить его от коробки передач под днищем автомобиля, отвернув круглогубцами гайку на кожухе вала. Чтобы отсоединить вал от спидометра, потребуется разобрать панель приборов и снять панель приборов. Для этого вам понадобится крестовая отвертка, чтобы выкрутить винты из накладки на рулевой колонке, закрывающей подрулевые лепестки.
