Daewoo espero не работают поворотники. Не работают поворотники на Daewoo Nexia

13.7.1. Передние и задние указатели поворота

13.7.2. Боковые повторители указателей поворота

Если нажать красный выключатель аварийной сигнализации при выключенном зажигании, все четыре указателя поворота и прозрачная кнопка самого выключателя будут мигать в едином ритме.

Для проверки указателей поворота необходимо включить зажигание и выключить аварийную сигнализацию, так как они перекрывают указатели поворотов. При перемещении рычага рулевой колонки в соответствующее положение указатели поворота с одной стороны и зеленая контрольная лампа на комбинации приборов должны начать загораться через равные промежутки времени. Работа сигнализатора организована таким образом, что по установленным нормам тревожная сигнализация работает даже при выключенном зажигании — напряжение на выключатель подается непосредственно от аккумуляторной батареи. Электропитание указателей поворотов осуществляется только при включенном зажигании, через установленный предохранитель. В случае сбоя системы могут быть полезны следующие рекомендации:

Если контрольная лампа перестает работать в штатном режиме или мигает, как правило, неисправна одна из системных ламп;

Если лампы перестали мигать и горят постоянно, реле прибора неисправно;

Если лампы мигают быстрее или медленнее, а проводка, включая провод «массы», не повреждена, реле подлежит замене;

Если указатели поворотов не работают при включении, но начинают действовать при включении сигнализации, перегорел предохранитель, неисправен переключатель указателей поворота или его проводка;

Если не работают ни указатели поворотов, ни сигнализация, то неисправно реле.Помимо контрольной лампы, которая мигает в одном ритме с контрольными лампами, включение системы подтверждается еще и акустическим сигналом – щелчками, которые издает реле в панели приборов. При его неисправности приходится разбирать приборную панель, что достаточно трудоемко.

Ни один из водителей не застрахован на 100% от попадания в дорожную ситуацию, когда нужно включить сигнализацию, а если она не сработает, то придется ставить знак аварийной остановки.А вот современным автовладельцам, в том числе Daewoo Nexia, пользоваться аварийной сигнализацией приятнее, нажал кнопку и твоя машина уже отмечена на проезжей части. Поэтому водители обычно следят за тем, чтобы он был в рабочем состоянии.

А где искать неисправность, если сигнализация вдруг вышла из строя? Как всегда, начинают с проверки предохранителя, расположенного в монтажном блоке. Этот блок на Daewoo Nexia находится с левой стороны передней панели. К сожалению, на всех схемах, выложенных в Интернете, указано, что за «аварийку» отвечает предохранитель F8, но автовладельцы, столкнувшиеся с этой проблемой, утверждают, что эта электрическая цепь, как и цепь часов, плафон и освещение багажника защищены 20 амперным желтым предохранителем F15.

В монтажных блоках (до 2008 г. N100, а с 2008 г. стали ставить N150) Daewoo Nexia, есть одна болячка, со временем ослабевают контакты, куда вставляются предохранители, что приводит к нарушениям в работе защищаемых им электрических цепей. Поэтому при проверке предохранителя F15 необходимо обязательно вынуть его, осмотреть визуально на предмет перегорания, подтянуть контакты в местах его вставки и, если он исправен, поставить обратно. Затем проверьте работу сигнализации.

Целостность предохранителя F15 проверять включением плафона в салоне не корректно, так как при слабых контактах он может пропускать небольшой ток, а при включении аварийки требуется ток около 7 ампер , который не проходит через такое слабое соединение.Иногда предохранитель перегорает так, что визуально его не видно, и чтобы убедиться в исправности F15, его нужно прозвонить.

Мигание ламп указателей поворотов, которые не должны перегорать, при включении сигнализации обеспечивается реле, расположенным в монтажном блоке слева вверху (на схемах обозначено буквой А). Если она выйдет из строя, то ее щелчки водитель не услышит после нажатия «аварийной» кнопки. А если реле и предохранитель исправны, то придется проверить проводку, начиная с вывода 30 замка зажигания.Да и сама кнопка включения может прийти в негодность.

Указатели поворота на легковой автомобиль Daewoo Nexia, как и другие автомобили, играют важную роль в обеспечении безопасности движения. Ведь если они не сработают, то выполнение различных маневров на проезжей части будет неожиданным для остальных участников движения. Конечно, ориентируясь на Правила дорожного движения, вы можете подавать сигналы о поворотах рукой, но поймут ли их все наши водители, так как даже в автошколах на учебных автомобилях эти действия не практикуются.

В электрическую схему указателей поворота Daewoo Nexia входят: лампы с правой и левой стороны автомобиля; реле, работающее и на сигнализацию; Подрулевой переключатель; двадцатиамперный предохранитель F8 и провода, соединяющие эти устройства.

Чаще всего на данной электрической схеме на автомобиле Daewoo Nexia выходит из строя трехвыводное реле указателей поворотов, которое маркируется следующим образом: 96312545U. О том, что он вышел из строя, предупредит контрольная лампа указателей поворотов на панели приборов, а его щелчки слышны не будут, так как он находится в салоне в монтажном блоке (верхняя левая сторона), расположенном на переднюю панель в районе левого колена.

В этом случае лампы указателей поворота просто загорятся, не моргая. Обычно реле перед тем, как окончательно выйти из строя, начинает работать с аритмией, включается на пару секунд, потом выключается и водителю приходится несколько раз за время маневра перевести подрулевой переключатель в нейтральное положение, а затем снова включить указатели поворотов.

После того, как эта аритмия началась, реле необходимо заменить. Стандартное реле довольно дорогое, аналогичное реле от BOSCH еще дороже, поэтому для тех водителей, у которых с деньгами туго, целесообразно приобрести реле производства корейской фирмы POMAX, оно более чем в два раза дешевле, чем обычный.Также можно попробовать поставить трехвыводное реле от отечественной «восьмерки», у которого посадочные размеры также такие же, как у штатного реле.

При перегорании желтого предохранителя F8 (20А), который второй слева в среднем ряду монтажного блока, не будут гореть не только лампы поворотников, но и стоп-сигналы. Это значит, что при торможении водителей позади движущегося транспорта будет не о чем предупреждать. Если у вас на автомобиле Daewoo Nexia установлена ​​антиблокировочная тормозная система (ABS), она тоже не будет работать.Это связано с тем, что все они получают питание через предохранитель F8.

Привет кадабра. Пришло время порадовать вас новой головоломкой по узбекским средствам перемещения пятой точки системы «дэу нексия».

(под катом классная история и немного фото)

Дело в том, что несколько дней назад при включении аварийки или поворотника перестали мигать лампочки время от времени. Они просто погасли, и не начинали мигать, пока не выключишь и не включишь рычажком.Сначала это проявлялось раз в день, потом раз в час, а вчера, после того, как проблема стала проявляться каждую минуту, машина решила, что впредь мне вообще не нужны указатели поворотов и перестала их светить в принципе.

«Зачем, говорят они тебе,» — решила Нексия, — «поворотники нормальные Потсоны не устраивают, пусть окружающие учатся читать маневры». Кстати, самое смешное, что поломка произошла на территории незабвенного Купчино.

Так как отрубилось сразу все — и поворотники и аварийка — это привело меня искать проблему в блоке предохранителей и реле. Предохранитель оказался целым, а вот с реле (на фото оно вверху слева) случилась странность: при нажатии аварийной кнопки или включении поворотника оно издавало один «щелчок» — и все. Это. В этом случае лампочки не загорелись.

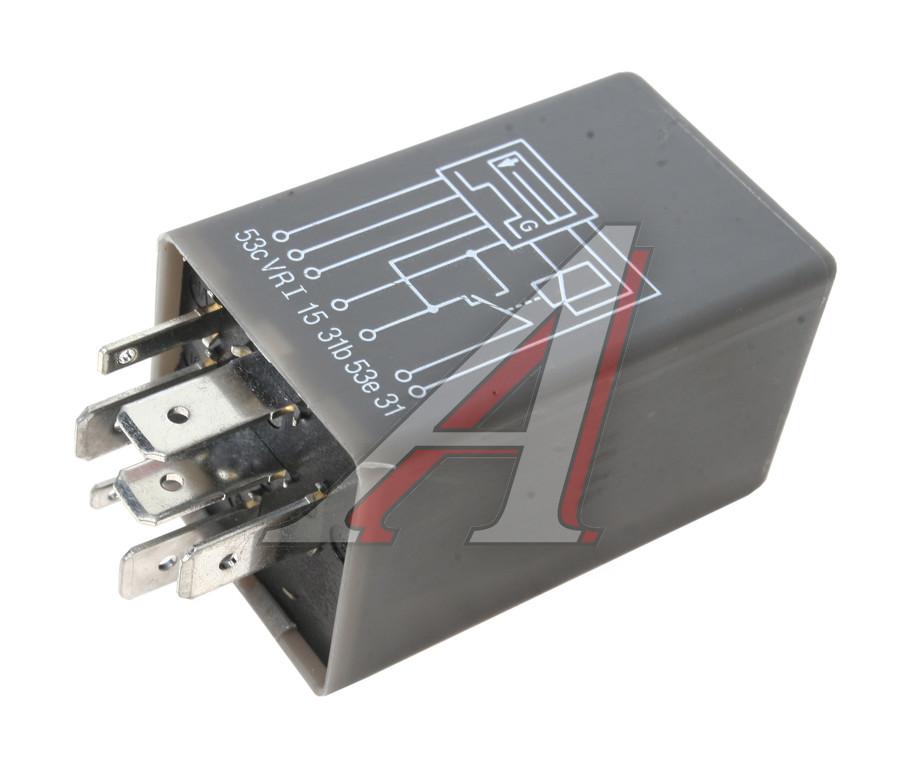

В блоке реле поворотников оказался потемневшим один из контактов.Для верности я его немного подогнул, хотя реле уже достаточно плотно в него влезло. Это не решило проблему

Было решено попробовать заменить реле, так как рядом на ул. Салов. Но вам все равно нужно добраться туда через несколько кварталов и оживленных перекрестков. Правила дорожного движения гласят, что при отсутствии указателей поворота необходимо оповещать других участников дорожного движения с помощью жестов рук в окно. Впрочем, — подумал я, — не все помнят, ЧТО означает рука, торчащая из окна по ПДД, — мало ли что не так считают — люди сейчас нервничают.Опять же — Купчино. Объясняя потом, вас замучают, что средний палец не поднят на торчащей руке, а приподнят в локте (для обозначения правого поворота).

Так что я просто перемыкнул контакты 49 и 49а, которые размыкают цепь освещения, вставил реле обратно и отправился в путь. Поворотниками теперь можно пользоваться как и раньше, за исключением того, что они не моргали при включении, а горели постоянно.

На авторынке Салова я абсолютно не ориентируюсь и был там второй раз в жизни, да и времени было в обрез, поэтому приличных магазинов с автоэлектроникой не нашел и воспользовался услугами барыг, продающих с ларьков все — от синие буквы на КПП с двигателями в сборе.Взял с собой на пробу родное реле

Полностью идентичных реле у барыг почему-то не нашлось. Все были с более коротким телом. Тем не менее, логично было предположить, что это все равно сработает.

Однако ничего подобного нет. После установки нового реле (укороченного) ситуация не изменилась. Все то же самое: нажимаем кнопку или поворотник, реле щелкает один раз — и тишина. Насторожило только то, что новое реле щелкает вообще еле слышно.Вернул реле, побежал к другому барыге, снова взял у него укороченное реле — поставил — все равно опять.

Теперь, внимание, вопрос. Взаимозаменяемы ли длинная и короткая версии реле поворотников? А где в Питере можно раздобыть хорошее, хорошее родное Нексиевское реле?
К сожалению, забыл сфотографировать короткую статью о реле, но, кажется, это 07.3747. Артикул оригинала 495.3747-01.

Nexia Один из самых распространенных и доступных автомобилей Daewoo.Хорошие для данного класса автомобилей динамические качества, простота обслуживания и относительно невысокая цена новых и подержанных моделей сделали свое дело. Сейчас их много на дорогах. Нексии используются в основном в качестве такси, а также в качестве арендованных и личных автомобилей.

Узбекская сборка электродеталей во многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Дэу нексия а, а контактная группа в замке зажигания – это «больное место» автомобиля.

Если электроприбор вышел из строя, первое, что нужно сделать, это проверить его предохранитель. Недостаточно визуально осмотреть его, щель может быть не видна глазу. Хорошо, если под рукой есть тестер. Если нет тестера, вместо проверки предохранителя можно сразу заменить его на заведомо исправный. Поэтому всегда носите с собой комплект новых резервных предохранителей. Это сэкономит ваши нервы и время во многих случаях.

Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае новый предохранитель также может быть поврежден.Поймите, из-за чего он сгорел. Убедитесь в отсутствии короткого замыкания в цепи, которую он защищает, а также в целостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает при случае замыкаться на кузов автомобиля.

Всегда старайтесь доводить работу с электриком до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии. Если у вас есть схема автомобиля, используйте ее, если можете. Если нет опыта ремонта и знаний, лучше обратиться в автосервис к любому электрику.

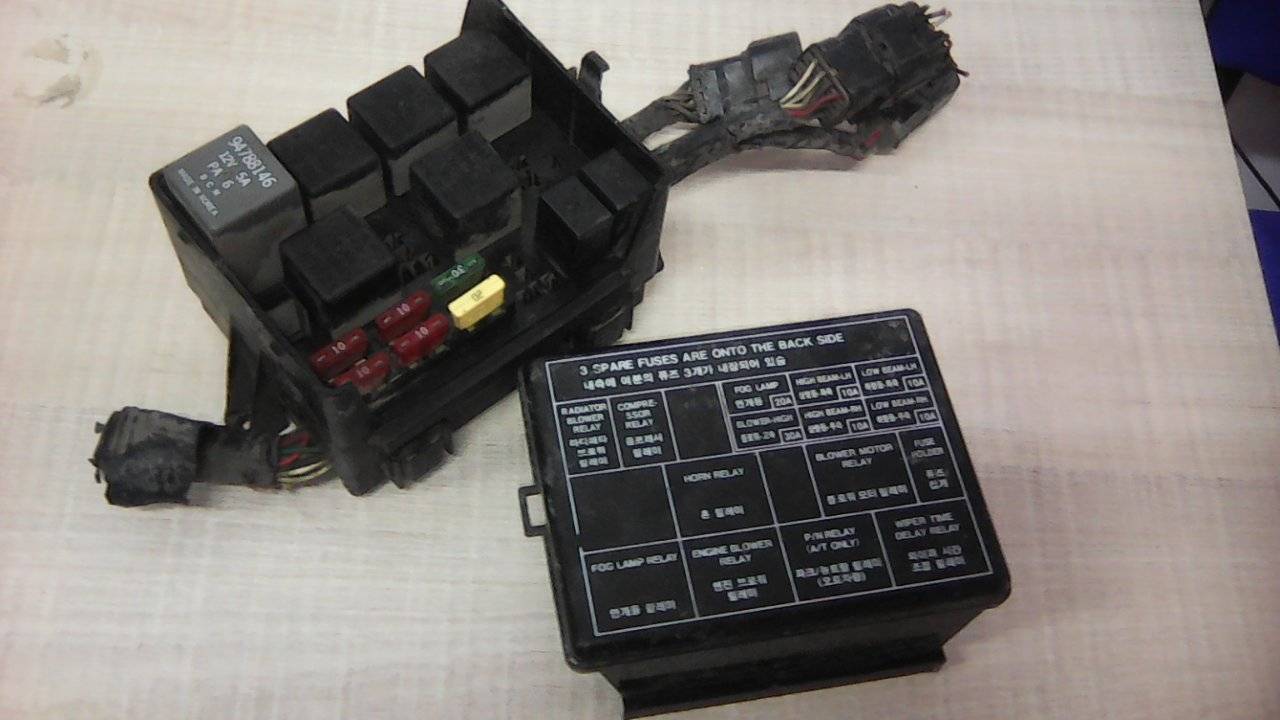

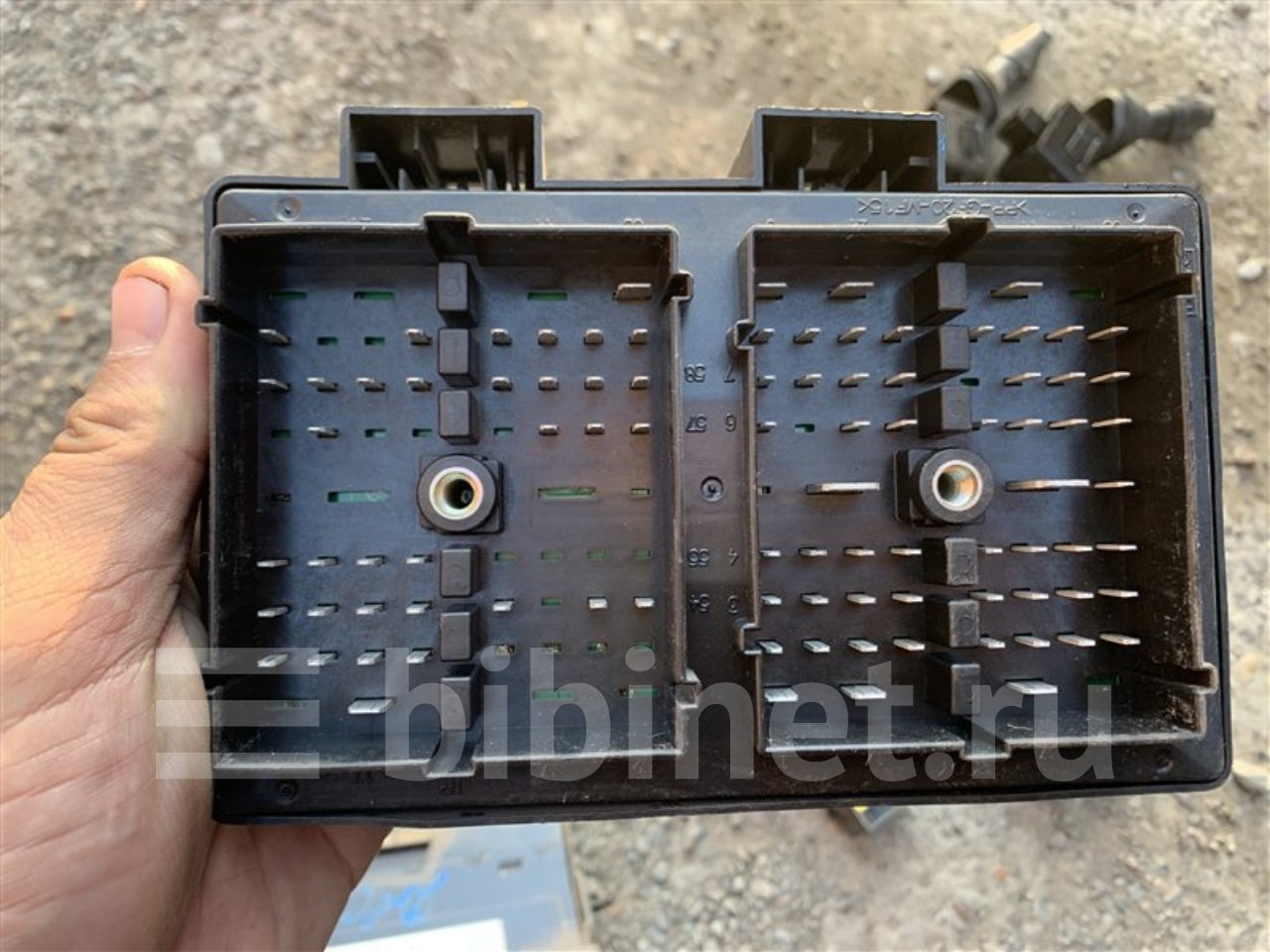

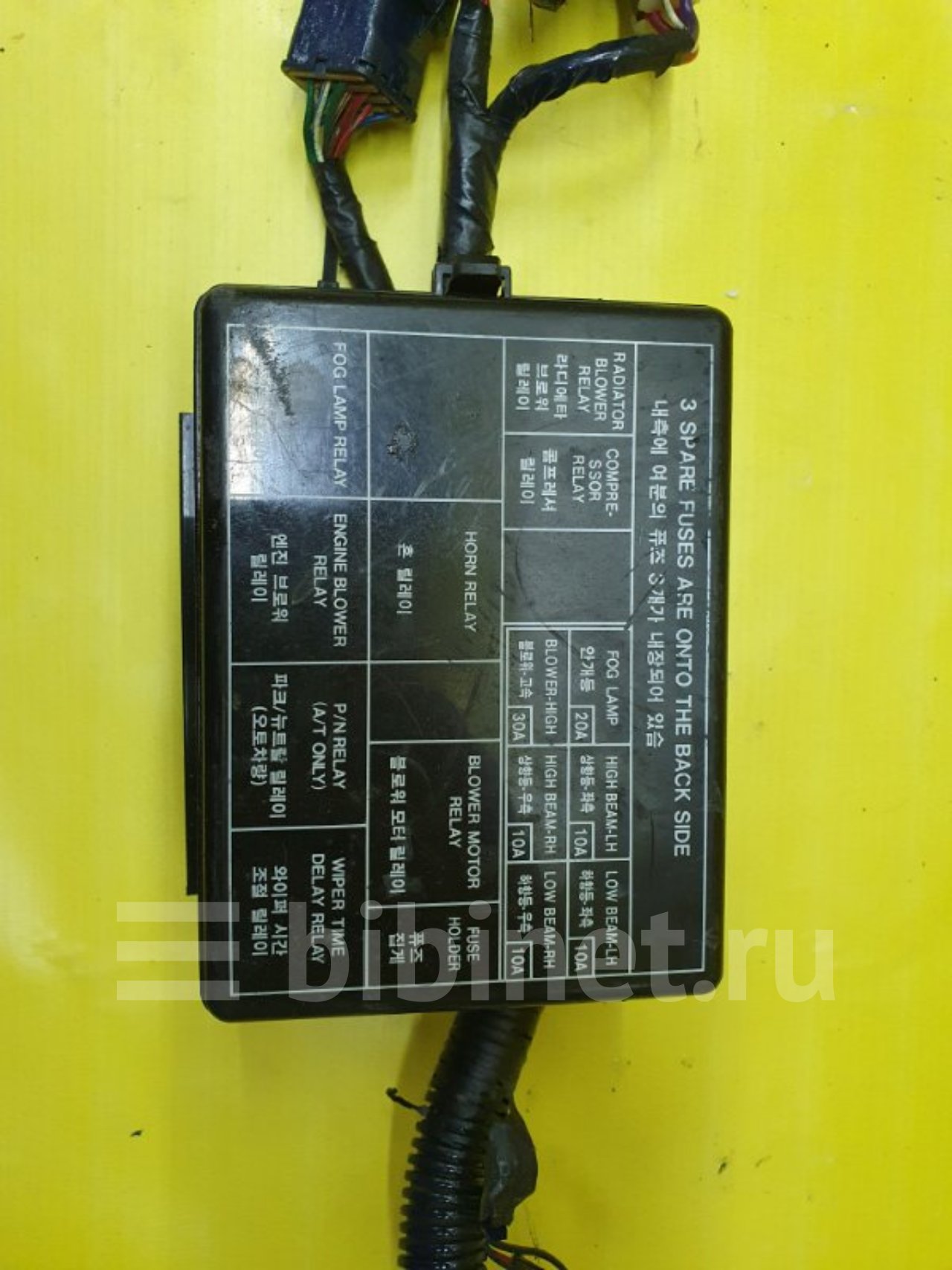

В моделях Daewoo Nexia до 2008 года монтажный блок имел обозначение N100, в моделях после 2008 года — N150. Нумерация и назначение блоков предохранителей и реле Daewoo Nexia одинаковы.

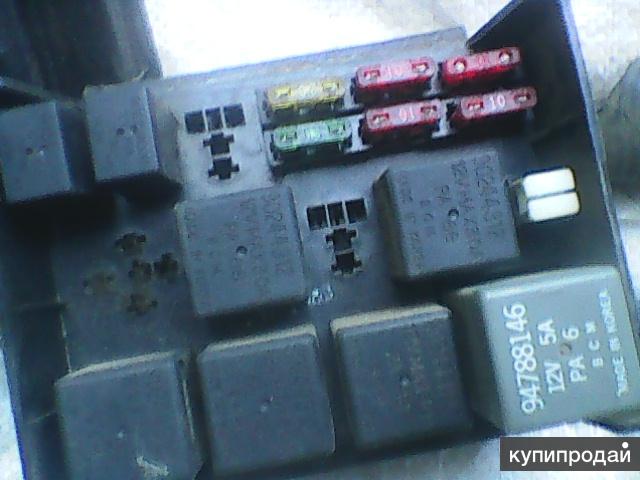

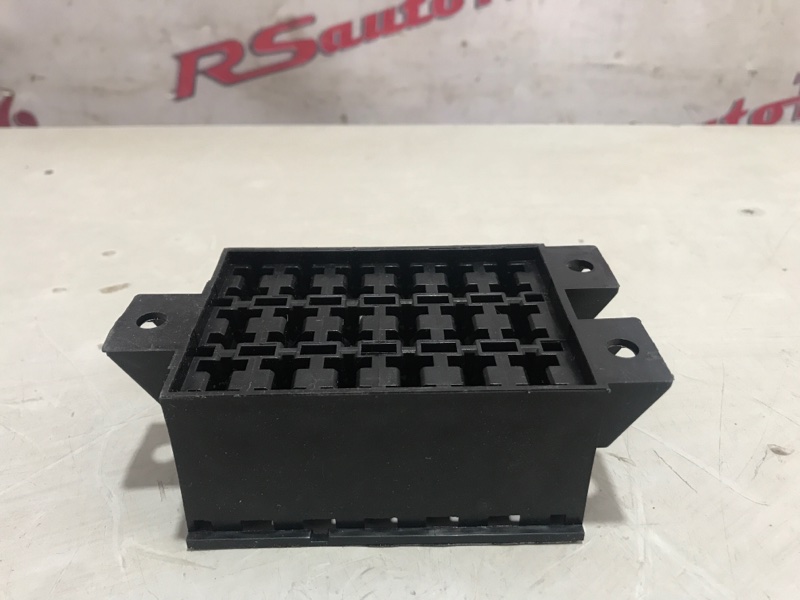

Блок крепления салона

Блок крепления в салоне Нексии расположен слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем расположены с двух сторон — на лицевой стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям.Чтобы поменять реле и один из двух передних предохранителей на нижней стороне, может понадобиться снять весь монтажный блок или повернуть его.

Предохранители в монтажном блоке салона

F1 (10 А) — электронный блок управления двигателем (ЭБУ) .

F2 (10 А) — габаритные огни .
Если у вас не работают габариты, проверьте ручку-выключатель света и поворотников, мог выйти из строя или повредить контакты/провода в ее основании. Цена нового выключателя света около 700-1000 рублей.Также проверьте контакты этого предохранителя, бывает что подгорели, зачистите их и добейтесь хорошего контакта предохранителя в розетке. Причина может быть и в реле М и его контактах. Также возможно, что перегорели дорожки в монтажном блоке.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, что идут в жгутах по днищу автомобиля. Они могут быть переданы или отрезаны.Общая схема проводки и разъемы в конце этой статьи. Не забудьте проверить и сами лампочки габаритного света, бывает, что перегорают все одновременно или одна за другой.

F3 — резерв .

F4 (20 А) — фары дальнего света .
Для включения дальнего света необходимо переместить левую ручку под рулем в более дальнее от себя положение. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле L, H и их контактов, контакты в гнезде предохранителя.Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъёмах фары.

F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А)-ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом переключателе света, проверьте его контакты и провода, прочность разъемов.Можно снять переключатель, аккуратно разобрать его и проверить пластины на предмет короткого замыкания, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают оба ближнего света, а также контакты в разъёмах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, то лучше обратиться в сервис.

F7 (30 А) — топливный насос, топливные форсунки .

Если перестал работать топливный насос, проверьте контакты в блоке предохранителей, а также реле С и его контакты. Если они окислились или есть следы подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, а возможно дело в замене топливного фильтра.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином.Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив шланг, опущенный в емкость, вместо топливопровода.

Топливный насос также может не работать из-за проводки в кабине слева внизу от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все провода и соединения, идущие от него.Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не были перебиты возможными саморезами, вкрученными в корпус.

Если ничего из описанного не помогает и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле-прерыватель А, а также его контакты.Если поворотники работают с перебоями, дело скорее всего в том же реле А, в проводке или в коротком замыкании в разъемах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего, дело в подрулевом переключателе, его контактах или реле.

Если «аварийка» не срабатывает, скорее всего дело еще и в реле, в самой кнопке и ее контактах, либо в проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки поворотников.

F9 (30 А) — стеклоочиститель, шайба .

Если «дворники» не работают, смотри реле F и его контакты. Проверить, исправен ли сам мотор-редуктор, подав на него напряжение 12 В, туго ли затянуты гайки на валах держателей стеклоочистителей, исправен ли механизм трапеции. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме.Еще одной причиной некорректной работы моторчика стеклоочистителей может быть плохой контакт с массой. Попробуйте напрямую соединить провод между кузовом автомобиля и корпусом мотора и проверить его работу.

Если на улице низкая температура, проверьте, не замерз ли механизм стеклоочистителя, особенно валы с гайками, при необходимости очистите его ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака .

F11 (10 А) — реле компрессора кондиционера .
Для того, чтобы после зимы кондиционер исправно работал, зимой рекомендуется время от времени включать его в теплом месте (гараж, бокс, автомойка) для смазки уплотнительных соединений.В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте кроме этого предохранителя еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на вентиль фреон должен с шипением выйти из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке возле воздушного фильтра… При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Возможны утечки в соединениях, трубках и радиаторе кондиционера.

Дело может быть и в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В к нему, доступ к контактам только снизу, удобнее всего добираться из смотровой ямы.Также может быть неисправен компрессор или может порваться его ремень, проверьте наличие целого и натянутого нижнего ремня (под верхним ремнем генератора) в передней части двигателя.

Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель также может быть засорен, проверьте и очистите его.

F12 (30 А) — работа вентилятора охлаждения радиатора на малой скорости .
Если вентилятор работает только на повышенных оборотах, проверьте этот предохранитель, контакты в его гнезде и реле В и К.

F13 (20 А) — Панель приборов, часы, прикуриватель, зуммер, лампы заднего хода, генератор, обогрев заднего стекла.

F14 (30 А) — звуковой сигнал, работа вентилятора охлаждения радиатора на высоких оборотах .

Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал пропал вовсе, скорее всего, дело в проводке к одному из звуковых сигналов . 2 сигнала — 2 тона. Проверьте контакты и провода на рогах, сняв решетку радиатора, они обычно гниют от влаги.Также проверьте подрулевой контакт кнопки звукового сигнала и его механизм.

Если при высоких температурах перестает включаться вентилятор радиатора, проверьте исправность реле В, Е, К и их контактов. Проверьте датчик вентилятора, отсоедините от него контакты и замкните их, вентилятор должен включиться. Либо подать напряжение 12 В напрямую на разъем вентилятора, проверив тем самым исправность его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры до ЭБУ, от ЭБУ до реле.

F15 (20 А) — свет в салоне, свет в багажнике, электроантенна .
Если не работает свет в плафоне возле зеркала заднего вида только в положении «Авто», проверьте концевые выключатели в дверях и проводке, а также сам переключатель режима освещения.Проводка от концевых выключателей проложена в пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в плафоне.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты света и проводку.

F16 (30 А) — электрические стеклоподъемники .

Если у вас перестали работать окна, скорее всего дело в проводке.Проверьте провода, идущие к дверям, не оборваны ли они в местах сгибов (в гофрированных резинках), стандартная болезнь многих моделей Nexia. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.

Также проверьте сам механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса.Причина может быть в блоке управления стеклоподъемниками со стороны водителя. Проверьте его на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не справляется с этим, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания .

Обычно магнитола подключена таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите ее к постоянному питанию 12 В через предохранитель.Если магнитола перестала работать, проверьте замок зажигания, контакты в нем, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключается. Если он у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажный блок, а под приборную панель, сразу над педальным блоком.Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла передаваться на днище автомобиля. Проверьте клеммы нагревательных элементов задних стоек по краям стекла и отсутствие оборванной резьбы на стекле. Если найдете обрыв, заклейте его специальным клеем, содержащим металл.

Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте правильность работы привода замка и исправность тяги.Если замок 5-контактный, проверьте целостность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открытии двери. Дело может быть и в реле центрального замка, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира на центральной консоли.

F19 — резерв .

F20 (30 А) — вентилятор кондиционера .

F21 (30 А) — противотуманные фары .
Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле Д и его контакты.

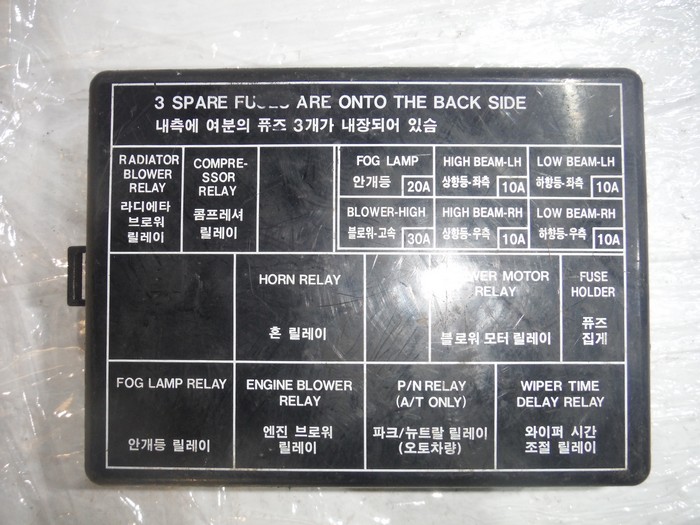

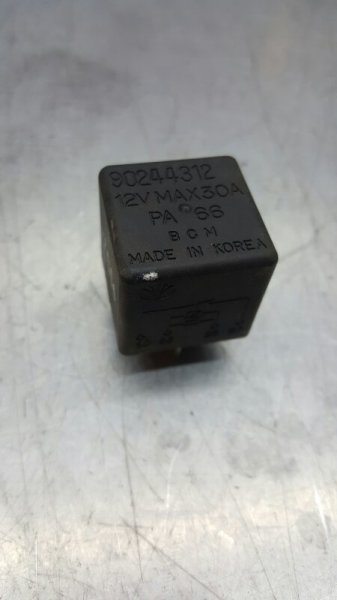

Реле в монтажном блоке салона

А — реле прерывателя поворотников, сигнализация .
См. информацию о F8.

B — высокая скорость вентилятора охлаждения радиатора .
См. информацию о F14.

С — топливный насос .
См. информацию о F7.

D — противотуманные фары .
См. информацию о F21.

E — максимальная скорость вентилятора кондиционера .

F — стеклоочиститель, прерывистый режим .

G — реле-таймер обогрева заднего стекла с автоотключением .
См. информацию о F18.

H — фары ближнего света (при включении дальнего света) .
См. информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний свет и не включает дальний свет.

И — звуковой сигнал .
См. информацию о F14.

J — компрессор кондиционера .
См. информацию о F11.

K — низкая скорость вентилятора охлаждения радиатора .

L-фары .

М — наружное освещение .

N-зуммер .

Схемы подключения

С помощью следующей схемы подключения можно определить места разъемов и контактов на массу, которые могут вызывать перебои в работе устройств при их ослаблении.

Электрические разъемы отмечены желтым цветом и начинаются с буквы X.
Провод заземления, контакты заземления корпуса отмечены синими точками, пронумерованы.

Контакты заземления

1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров
5 — в багажнике
6 — под сиденьем водителя
Б — непосредственный контакт корпуса агрегата с кузовом автомобиля.
