Рассмотрены автомобили Daewoo Nexia N150 после 2008 года выпуска.

---

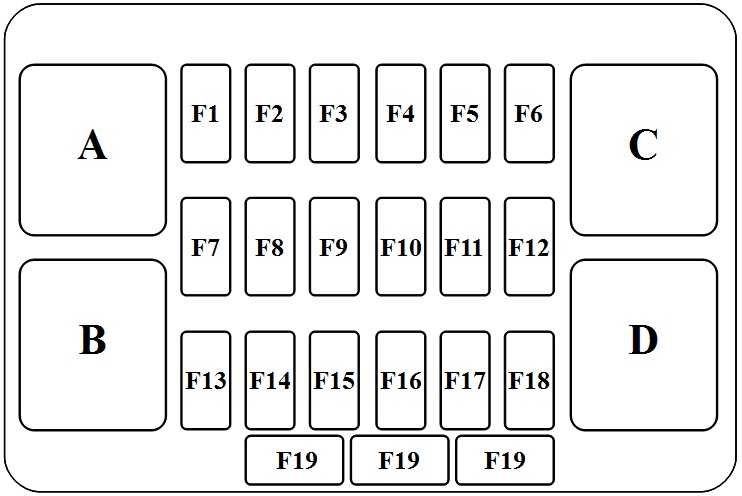

Монтажный блок предохранителей и реле.
Расположенный в салоне автомобиля слева за панелью приборов

Расшифровка:

Цвет предохранителя	Максимальная сила тока, А
Серый	2
Светло-коричневый	5
Коричневый	7,5
Красный	10
Светло-голубой	15
Жёлтый	70
Светло-зелёный	30
Оранжевый	40

---

№	Обозначение	Ток,	Назначение предохранителей
F1	ЕСМ	10	Электронный блок управления двигателем
F2	ILLUMINATION	10	Габаритное освещение
F3	ЕСМ2	—	Резерв
F4	HEAD LAMP H/BEAM	20	Дальний свет фар
F5	H/LAMP LH L/BEAM	10	Ближний свет и электрокорректор (левая фара)
F6	H/LAMP RH L/BEAM	10	Ближний свет и электрокорректор (правая фара)
F7	FUEL PUMP	30	Топливный насос, форсунки
F8	HAZARD LIGHT	20	Указатели поворота (аварийная сигнализация), сигналы торможения
F9	WIPER	30	Стеклоочиститель и стеклоомыватель
F10	FUELDOOR	10	Электропривод замка крышки люка заливной горловины топливного бака
F11	AIRCON	10	Реле компрессора системы кондиционирования
F12	BLOWER MOTOR (LOW)	30	Электровентилятор системы охлаждения (низкая скорость)
F13	CLUSTER CIGAR CHIME	20	Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14	HORN BLOWER MOTOR (HIGH)	30	Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15	ROOM LAMP ANT	20	Плафоны освещения салона и багажного отделения, электропривод антенны
F16	POWER WIN DOW	30	Электростеклоподъёмники
F17	AUDIO (IGN)	10	Автомагнитола (питание от замка зажигания)
F18	AUTO TRUNK DOORLOCK AUDIO (ВАТТ)	30	Автомагнитола (питание от аккумуляторной батареи), электрообогрев заднего стекла, электропривод замка крышки багажного отделения, центральный замок

---

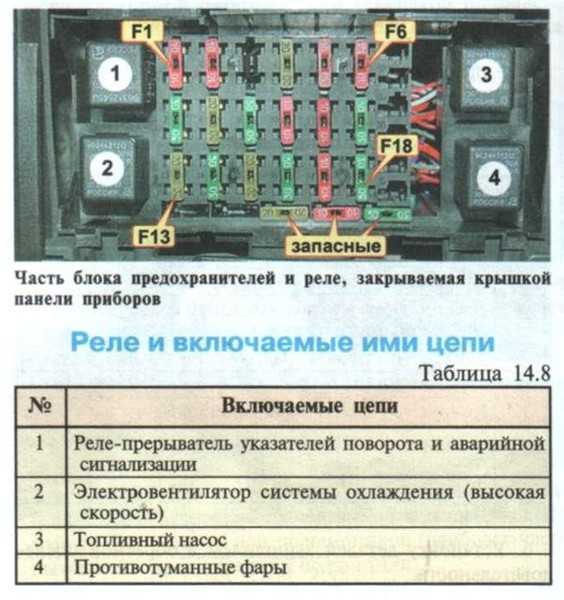

Расшифровка реле:

№	Включаемые цепи
1	Реле-прерыватель указателей поворота и аварийной сигнализации
2	Электровентилятор системы охлаждения (высокая скорость)
3	Топливный насос
4	Противотуманные фары



---

Внутренняя сторона блока

Расшифровка реле:

№	Включаемые цепи
5	Электровентилятор климатической установки (макси­мальная скорость)
6	Прерывистый режим стеклоочистителя
7	Электрообогрев заднего стекла (с функцией автома­тического отключения)
8	Ближний свет фар (при включении дальнего света)*
9	Звуковой сигнал
10	Компрессор системы кондиционирования
11	Электровентилятор системы охлаждения (малая ско­рость)
12	Фары
13	Наружное освещение
14	Зуммер

---

Предохранители на внутренней стороне монтажного блока:

№	Ток, А	Защищаемые цепи
F19	30	Электровентилятор климатической уста­новки
F20	30	Противотуманные фары

Расположение предохранителей и реле Daewoo Nexia
