Дизель не экономит деньги, он просто дает взаймы — так говорят многие сервисмены, поскольку стоимость ремонта дизельных двигателей вызывает шок. Чтобы не быть обманутым, важно знать тонкости их диагностики.

Материалы по теме

Диагностика современного дизеля в целом и его отдельных систем занимает обычно гораздо больше времени, чем в случае с бензиновыми агрегатами. Для определения неисправности необходимо сочетание профессионального оборудования и высокой квалификации мастера. Но и при наличии такой базы приходится прибегать к специфическим приемам диагностики.

Основная сложность диагностики дизеля по сравнению с бензиновым мотором состоит в том, что у него меньше системных параметров, оценка которых позволяет сразу выйти на неисправность. Один из таких параметров — состав топливовоздушной смеси. У дизеля его диапазон шире по сравнению с бензиновым мотором, вследствие чего сложно однозначно судить, бедна или богата смесь для определенного режима. Поэтому диагносту приходится сопоставлять много косвенных показателей. Это напоминает детективное расследование с отсеиванием подозреваемых и постепенным выходом на истинного виновника.

Дедуктивный метод

Пример проведения косвенных замеров на дизеле в обход рискованных мероприятий — сравнение компрессии в цилиндрах по датчику тока. Со стороны процесс похож на диагностику электрики, а на самом деле это действенная проверка механической части двигателя.

Пример проведения косвенных замеров на дизеле в обход рискованных мероприятий — сравнение компрессии в цилиндрах по датчику тока. Со стороны процесс похож на диагностику электрики, а на самом деле это действенная проверка механической части двигателя.

Самая трудная задача — выявить плавающие неисправности, почти не оставляющие улик и обнаруживающие себя только в определенных режимах работы мотора. С ней справится только опытный диагност-детектив, вооруженный хорошим сканером. Повезет, если за несколько поездок, сравнивая ключевые рабочие параметры основных систем двигателя, он сможет отловить виновника. Но часто диагносту приходится использовать обходные приемы, дабы сузить круг подозреваемых.

Материалы по теме

Чтобы описать ход расследования, рассмотрим самые распространенные случаи, когда в сервис приезжает машина с явными и постоянными неисправностями.

В затрудненном пуске двигателя и нестабильности его работы в различных режимах чаще всего виновата топливная аппаратура. Но важно гарантированно исключить и другие причины — например, проблемы с цилиндропоршневой группой, а именно снижение компрессии. На дизельном моторе ее просто так не замеришь, придется демонтировать топливные форсунки или свечи предпускового подогрева, что чревато их повреждением. Вот здесь и приходят на помощь специфические методы диагностики.

Сперва с помощью сканера проверяют коррекцию топливоподачи по цилиндрам и динамику изменения давления топлива в рампе. Контроль этих параметров включен в бортовую систему диагностики автомобиля. Если давление в рампе нагнетается медленнее, чем положено, проводят проверку с помощью внешних измерителей. Сначала отсекают линию низкого давления до ТНВД, подключая манометр или вакуумметр (в зависимости от типа подающего контура). Далее проверяют насос. К нему подсоединяют тестер давления так, что ТНВД качает топливо «в стенку»: в режиме прокрутки стартером он развивает максимальное давление, которое сравнивают с требуемым. По разнице показателей оценивают состояние насоса и его дозирующего клапана.

Сканер G‑scan 2 — лишь один из десятка приборов, имеющихся на серьезной мультибрендовой СТО. У этого сканера хорошая графика и высокая скорость обмена данными с блоком управления двигателем. Это позволяет с высокой дискретностью записывать ключевые параметры работы двигателя при диагностике непосредственно во время движения автомобиля в реальных условиях.

Сканер G‑scan 2 — лишь один из десятка приборов, имеющихся на серьезной мультибрендовой СТО. У этого сканера хорошая графика и высокая скорость обмена данными с блоком управления двигателем. Это позволяет с высокой дискретностью записыва

Как самостоятельно диагностировать неисправности дизельного двигателя

23 августа 2019 Категория: Полезная информация.

Дизельные двигатели — надёжные и ресурсные агрегаты. Но как любой другой сложный механизм, дизельный ДВС бывает, сталкивается с проблемами. В основном на ресурс дизеля напрямую влияет состояние топливной аппаратуры, поэтому быстрое обнаружение и устранение неисправностей может продлить жизнь мотору и отсрочить капитальный ремонт.

Признаки неисправности дизельного двигателя

• Затруднённый запуск
• Снижение мощности
• Повышенный топливный расход
• Чёрный или сизый выхлоп
• Жесткая работа, повышенный шум
• Неравномерная работа на холостом ходу, двигатель «троит»
• Колебания частоты оборотов коленчатого вала, то есть обороты «плавают»
• Частые поломки свечей накаливания
• Повышение уровня масла в картере

Как производят диагностику дизельного двигателя на СТО

Основных способов проверить состояние дизельного двигателя у владельца при обращении на сервис три.

Визуальный осмотр, анализ шумов во время работы мотора позволяет опытному мастеру быстро оценить состояние двигателя и узлов топливной аппаратуры, опираясь на состояние воздушного фильтра, вид свечей накаливания, звук работы ТНВД  на холостых оборотах и под нагрузкой и так далее.

Замеры определённых параметров дизельных двигателей в основном связан с замерами давления топлива в магистрали, компрессии в цилиндрах. Часто к замерам прибегают после визуального осмотра и анализа шумов: мастер предполагает локализацию проблемы и нуждается в уточнениях. Обычно вручную замеряют показатели старых дизелей с механическим ТНВД. Для такой диагностики снимают топливные форсунки, замеряют компрессию, давление картерных газов, проверяют фазы газораспределения и так далее.

Компьютерная диагностика дизельного двигателя. Проводится специальным сканером. Основана на выявлении неисправностей дизеля на основании данных работы датчиков и управляющей электроники.

Компьютерная диагностика современных дизелей способна проверить:

• топливную систему
• систему управления
• исполнительные устройства двигателя.

В ходе компьютерной диагностики анализируют особенности «электрической» части работы форсунок, определяют показатели температуры, устанавливают показатели компрессии. Затем все данные собираются воедино; результаты выводятся на экран вместе с рекомендациями по устранению. Это современный, простой и быстрый метод, который позволяет установить дефекты без необходимости демонтировать дизельный мотор с машины.

Что можно сделать для самостоятельной экспресс-диагностики дизельного двигателя

Одни владельцы выполняют такие меры в качестве профилактики и из любопытства, другие — пытаются самостоятельно установить причины, почему дизель вдруг отказался заводиться, работает непривычно или «не едет», ещё до обращения к специалистам. В любом случае, такая проверка дизельного двигателя своими руками экономит время и финансы.

Перечислим основные методы самостоятельной диагностики исходя из признаков неисправности.

 Присмотреться

Профилактический осмотр двигателя, по-хорошему, необходимо проводить каждую неделю.

Итак, водитель подходит к машине. Не запуская двигатель, следует провести такие действия:

• визуальный осмотр подкапотного пространства
• осмотр состояния и степени натяжения приводных ремней
• проверка целостности проводки
• проверка воздушного фильтра
• измерение уровня масла в картере двигателя
• измерение уровня антифриза в бачке
• измерение уровня тормозной жидкости
• проверка целостности топливных шлангов и патрубков
• проверка топливного фильтра

Затем мотор запускается, прогревается до рабочих температур. После полезно газануть: цвет выхлопа тоже расскажет о проблемах.

 Прислушаться

Для тех владельцев, которые дорожат своим авто, привычно беспокоиться о том, что звук мотора как-то изменился. Нужно прислушаться к дизелю на холостом ходу, а затем и в процессе движения.

Опасные звуки:

• стрекотание при запуске, исчезает при нагревании;
• приглушенный шум с частотой вдвое реже частоты оборотов коленвала при работе дизеля на холостом ходу;
• звонкий стук со стороны ЦПГ;
• хлопки, в том числе на холостом ходу.

Не всегда пугающий владельца шум исходит от самого мотора: стрёкот, свист и стук может издавать и навесное оборудование, и коробка передач.

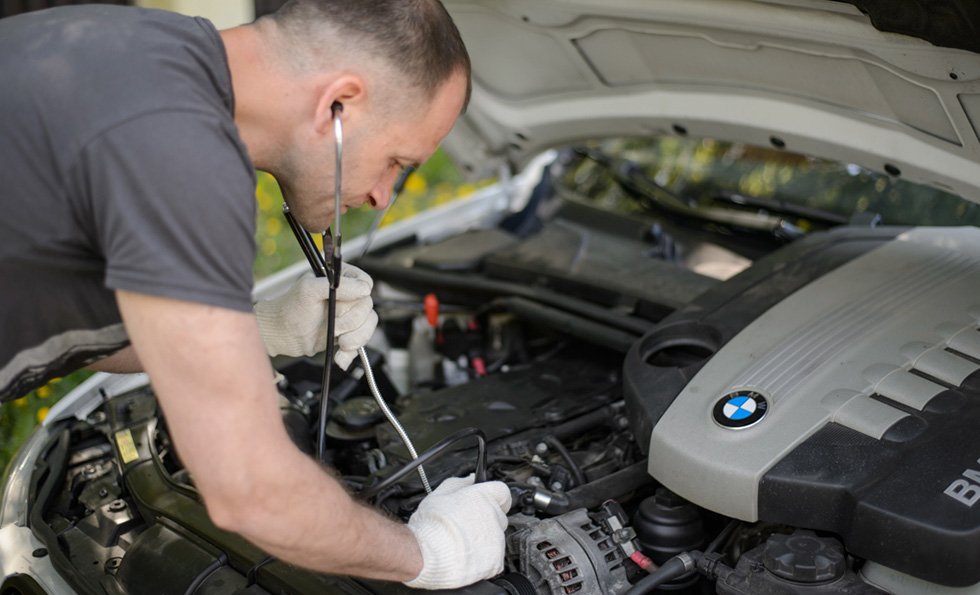

Определять точную локацию шума будет проще, если у вас есть механический стетоскоп. В крайнем случае, можно сделать аналог из палки и пустой жестяной или пластиковой балки.

Обращайте внимание на:

• тональность звука: звонкий или глухой
• зависимость звука от оборотов двигателя: становится ли шум громче и чаще с набором оборотов либо, наоборот, пропадает.

 Провести простой эксперимент

Во время самостоятельного осмотра и диагностики двигателя полезно также провести «бумажный тест».

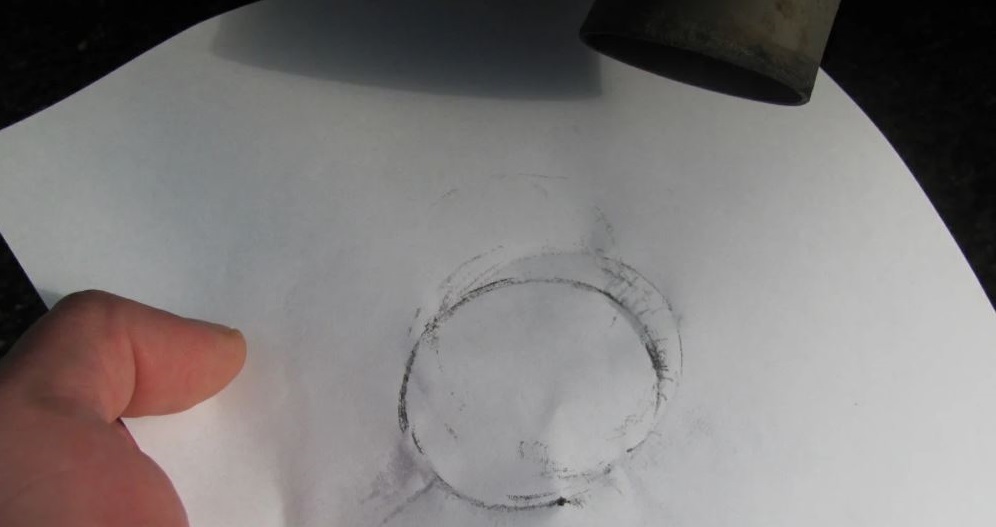

Во время работы прогретого двигателя поднесите чистый белый лист бумаги на расстояние порядка 1-2 см к выхлопной трубе. Ждите минуту, затем подсушите бумагу на солнце или с помощью салонной печки.

Осталось оценить состояние высохшей бумаги:

• Лист чистый, без грязного налёта и следов от выхлопных газов — двигатель работает исправно;
• Заметны следы масла или коричневые разводы — имеет место «масложор», на сервисе дизель приготовят то ли к замене маслосъёмных колпачков, то ли к серьёзному ремонту.
• Заметен масляный налёт, но цвет бумаги не изменился — вероятно, антифриз просачивается в камеру сгорания и масло смешивается с охлаждающей жидкостью, так бывает при пробое прокладки клапанной крышки блока цилиндров или повреждении (пробое) ГБЦ.

Также бумажный тест покажет проблемы в работе выхлопаной системы. При нормальной работе выхлопной системы лист будет только вибрировать от выходящего потока газов. Если же лист начнёт буквально засасывать внутрь выхлопной трубы, это признаки прогоревшего клапана EGR, проблем с регулировкой газораспределительного механизма, прогоранием банок выхлопной системы. Нужно наведаться в сервис.

 Купить сканер

Некоторые владельцы предпочитают не обращаться на сервис раз-два в год, а приобрести инструменты для «домашней» компьютерной диагностики. Останется только подключить сканер к ноутбуку или даже смартфону через специальный адаптер — и вуаля, компьютерная диагностика двигателя всегда под рукой.

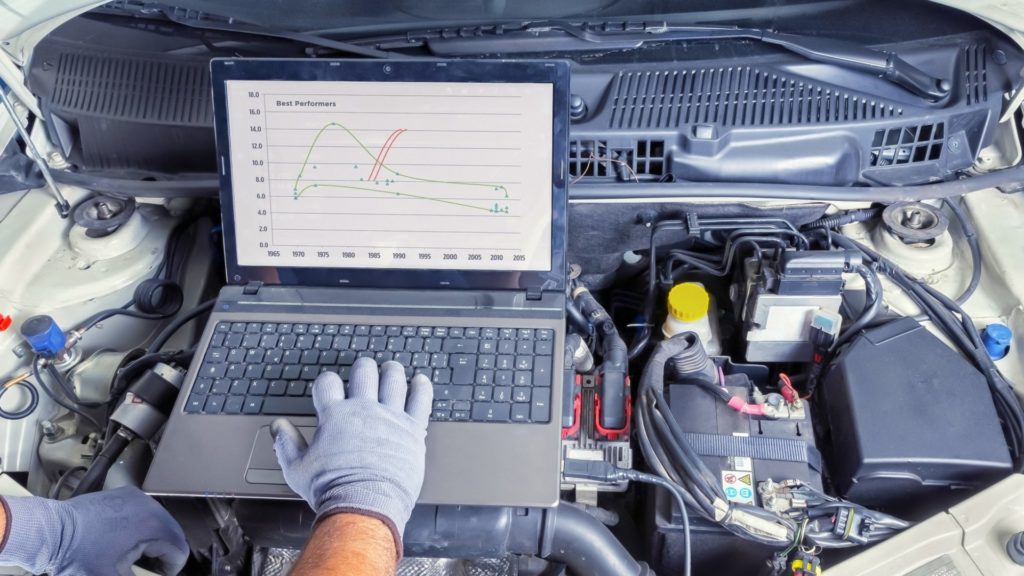

Вместо сканера с диагностическим разъемом OBDII может выступать ноутбук со специальным ПО (например, Torque Pro или Check-Engine) и переходниками для подключения.

Отличие в том, что ПК подключается к разъёму на приборной панели автомобиля кабелем, а вот девайсы вроде планшета или смартфона можно связать с машиной по беспроводной связи. Поэтому для самостоятельной диагностики лучше использовать именно сканер-адаптер OBDII.

Порядок действий такой:

1. Обнаружить универсальный диагностический разъем в салоне автомобиля, обычно он рядом с предохранителями.
2. Подключить в него через адаптер ПК, планшет, смартфон с заранее скачанным для нужной марки автомобиля софтом
3. После синхронизации устройств данные отобразятся на дисплее
4. После успешной инициализации необходимо запустить мотор и запустить программу для диагностики.
5. На дисплее будет отображаться информация: данные о температуре топлива и его расходе, об оборотах двигателя, а также оповещения, графики, сигналы и предупреждения об ошибках в работе ЭБУ двигателя и его систем. Главное — суметь считать код неисправности (ошибки) двигателя. После этого его можно будет расшифровать, просто погуглив, и тем самым получить прямое руководство к действию.

После обнаружения и устранения ошибок при помощи компьютерной диагностики не лишним будет проверить двигатель на ошибки повторно.

Важно учитывать, что достоверность показаний прибора могут искажать попавшие на корпус смартфона солнечные лучи и высокая влажность.

В отдельных случаях двигателю потребуется углубленная диагностика, которую можно провести только дорогостоящим профессиональным оборудованием в сочетании с профильными знаниями мастера.

Итого

Даже если владелец не сможет самостоятельно определить причины неисправности дизельного двигателя, внимательное наблюдение и «конспект» основных выявленных закономерностей не будет лишним.

Точно и максимально подробно описав мастеру проявления неисправностей, владелец экономит время специалиста и уберегает себя от лишних расходов.

Топливные дизельные форсунки найдёте в нашем каталоге

Посмотреть запчасти в наличии

Метки: Топливная аппаратура, Неисправности топливной системы, Эксплуатация дизеля

Диагностика дизельного двигателя: особенности, процедуры, неисправности

Неисправности могут возникнуть в любом силовом агрегате. Особенно, если речь идет о подержанном автомобиле. Причем, наряду с незначительными поломками возможно появление серьезных проблем, окончательно выводящих машину из строя. Своевременное их выявление способно избавить автолюбителя от значительных финансовых потерь, вызванных непредвиденным капитальным ремонтом.

Для этого и предназначается диагностика дизеля, обычно выполняемая одновременно с периодическим техническим обслуживанием транспортного средства. Вовремя предпринятые меры по ликвидации мелких неисправностей избавляют от многих грядущих неприятностей.

Самостоятельная диагностика дизельного двигателя. Можно ли обойтись без автосервиса

Выявление различных неполадок в двигателе на ранних стадиях и своевременное их устранение является основой правильного ухода за автомобилем. Однако далеко не каждый владелец подержанного транспортного средства в состоянии оплатить диагностику в специализированной мастерской.

К тому же, территориально ближайший автосервис может располагаться за сотни километров от гаража. Поэтому, особую актуальность приобретает вопрос, возможна ли самостоятельная диагностика дизельного двигателя, и что для этого требуется. Попытаемся разобраться!

Необходимость диагностики

Эффективность и оперативность проведения ремонта дизельных агрегатов определяется многими факторами. Одним из основных условий считается правильная диагностика.

Весьма высокий уровень надежности функциональных узлов и механизмов, оснащающих дизельные средства передвижения, считается их главным преимуществом. Благодаря этому качеству большинство автолюбителей отдают предпочтение таким машинам, отказываясь от бензиновых силовых агрегатов.

Своевременная замена изношенных деталей дизельного мотора сводит к минимуму вероятность их непредвиденного отказа в процессе работы. Проверено специалистами, что спонтанных поломок в исправно функционирующем агрегате практически не наблюдается.

Любая неисправность свидетельствует о недостаточном внимании владельца, вовремя не заметившего дефект.

Что касается незначительных деталей, не имеющих особого значения для нормальной эксплуатации дизеля, они способны внезапно утрачивать работоспособность. При этом обычные функции ДВС практически не изменяются.

В подобных случаях диагностика и ремонт дизельных двигателей может осуществляться в походных условиях. Неисправности второстепенных элементов силового агрегата выявляются и устраняются прямо на дороге, непосредственно в момент их обнаружения.

Специалистами установлены несколько явных причин, свидетельствующих о неполадках узлов дизеля, требующих вмешательства механика:

1. усиленное выделение дыма, сопровождающее работу двигателя;
2. затруднения с запуском силовой установки;
3. проявление повышенных шумовых эффектов при эксплуатации;
4. нестабильная работа мотора, сопровождаемая снижением мощности.

Обнаружение перечисленных симптомов свидетельствует о необходимости осуществления диагностических мероприятий. Они помогут установить причину неполадок и принять меры по их устранению.

Современные методы диагностического обследования

Разумеется, мастерские автосервисов располагают специализированным оборудованием, существенно упрощающим мероприятия по выявлению неисправностей в силовых агрегатах. На сегодняшний день существует три способа, которыми осуществляется диагностика дизельных двигателей:

• специалист выполняет визуальный осмотр мотора, дополняемый акустическим обследованием установки;
• изучаются отклонения существующих параметров от оптимальных величин. Для этого осуществляется их измерение;
• диагностика на специализированном компьютерном стенде.

Предназначением первого метода считается выявление очевидных неисправностей. Опытный механик способен заметить любые отклонения в дизелях. Состояние деталей моторов оценивается по множеству факторов, наподобие внешнего вида фильтров или звука выхлопа.

Точность второго метода определяется качеством замеров. Деятельность ДВС характеризуется определенными параметрами, отклонение от которых свидетельствует о неисправности. Например, измеряя компрессию и размер утечек в цилиндрах, можно обнаружить проблемы в моторе.

Наиболее точным считается третий способ. Он предусматривает выявление неисправностей в компьютерной системе управления. Мониторинг датчиков и прочих элементов электроники позволяет программному обеспечению установить причину поломки.

Акустическое обследование дизеля

Изучение звуков работающего двигателя способно дать представление об износе некоторых узлов и запчастей. Определенные механические шумы свидетельствуют о состоянии силового агрегата. Подробнее о неисправностях дизельного механизма, выявляемых методом акустического диагностирования:

1. при нагрузке функционирующего на малых оборотах мотора в поршневой группе прослушивается приглушенный стук. Это первый симптом износа поршней. Для устранения неисправности изношенные гильзы растачивают, а пришедшие в непригодность поршни заменяют новыми деталями;
2. превышение нормы допустимых зазоров в клапанах проявляется характерным цокающим стуком. Благодаря частоте такой звук невозможно спутать с другими шумами в силовом агрегате. Он раздается реже прочих стуков. Это объясняется тем, что периодичность вращения распределительного вала, кулачки которого приводят в движение клапана, вдвое меньше частоты оборотов коленвала. Регулировке зазоров клапанов в силовых агрегатах легковых автомобилей посвящена отдельная статья;
3. если на холостых оборотах мотора резко нажать педаль газа, порой можно услышать глуховатый металлический стук. Его частота определяется количеством оборотов коленвала. Это явление свидетельствует о необходимости замены коренных подшипников. Также помогает ликвидировать неисправность шлифовка коленчатого вала;
4. более отчетливым стуком проявляют себя изношенные шатунные подшипники. Определение неисправного элемента производят поочередным отключением форсунок. Устраняется поломка способом, аналогичным предыдущему.

Как видно, по звукам работающих дизелей даже несведущий автолюбитель способен установить причину неисправности агрегата, устранив которую можно выполнять последующее восстановление двигателя.

Измерение компрессии

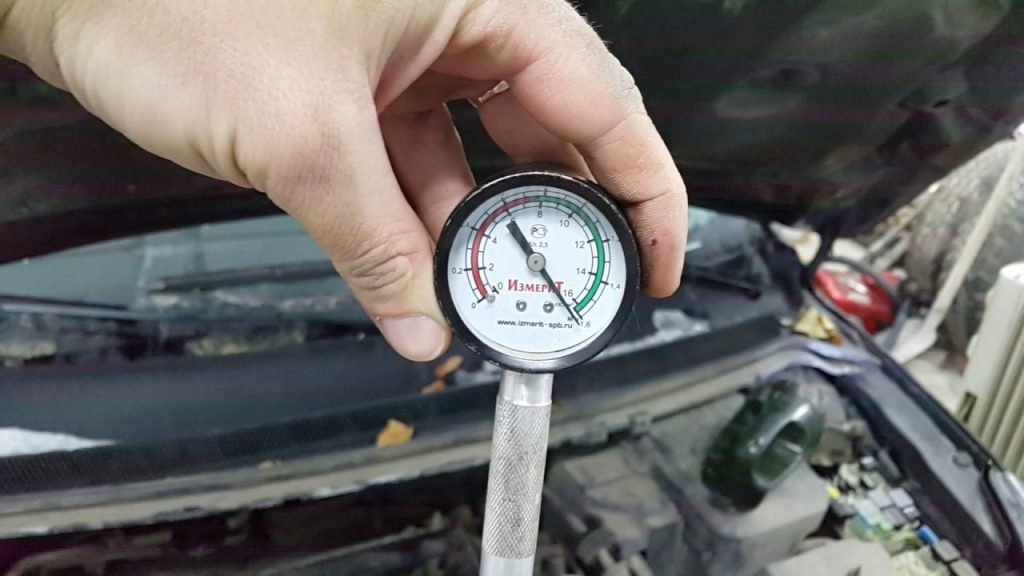

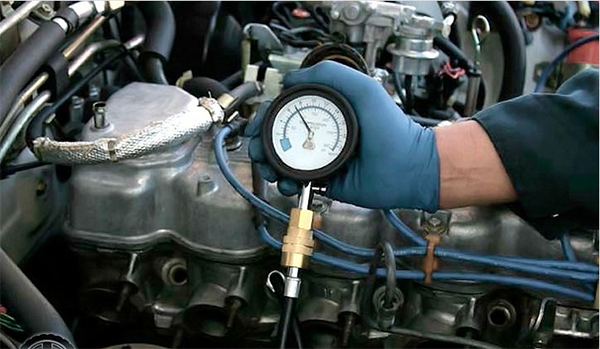

Второй метод диагностики дизеля предусматривает исследование отклонений в величинах некоторых эксплуатационных показателей движков, использующих в качестве топлива солярку. Для этого измеряют необходимые параметры и сопоставляют их с нормативными данными, изложенными в технической документации.

К сожалению, размер настоящей статьи не допускает подробного описания всех необходимых манипуляций, требуемых для выполнения замера компрессии. Отметим лишь, что для этого используется специальное приспособление. Особый инструмент, называемый компрессиметр способен предоставить достаточно точные показания искомой величины.

Сравнивая их с нормативными данными, можно обнаружить следующие неисправности в дизельном агрегате:

1. чрезмерный износ деталей поршневой группы, что грозит капитальным ремонтом силовой установки;
2. проблемы в клапанной системе обычно решаются регулировкой тепловых зазоров. Если выполненные действия не вызвали увеличение компрессии до оптимального уровня, принимают меры по притирке клапанов. Чаще всего это способствует восстановлению нормальной работы системы. В противном случае необходимо произвести ремонт седел клапанов.

Определить, какая из перечисленных неисправностей вызвала падение уровня компрессии, можно заливкой небольшого количества моторного масла в каждый из цилиндров. После этого повторно выполняют замеры. Увеличение показателей свидетельствует о неполадках в поршневой группе.

Неизменно низкий уровень компрессии определяется неисправностями клапанного механизма.

Компьютерная диагностика

Обследование состояния электронных систем дизельного мотора выполняется на специальном оборудовании. В домашних условиях проведение подобных мероприятий невозможно, поскольку требуется особый компьютер-сканер. Достаточно сложное высокотехнологичное приспособление осуществляет многоступенчатую диагностику двигателя, поочередно обследуя функциональность топливной и управляющей систем агрегата.

Подобное исследование состоит из нескольких фаз, практически равноценных по значимости:

• проверка работоспособности электрических компонентов форсунок;
• оценка показаний всех температурных датчиков, оснащающих мотор;
• измерение величин компрессии в блоке цилиндров;
• установление показателей вакуумных преобразователей.

Умный сканер объединяет полученные данные о выявленных неисправностях и выводит актуальные сведения на монитор. Тщательный анализ причин появления обнаруженных дефектов позволяет компьютеру определить оптимальные способы их устранения.

Заключение

Из всего вышеизложенного можно сделать вывод, что самостоятельно выполнить диагностику дизельного агрегата способен каждый автолюбитель. Для этого всего лишь требуется досконально изучить эксплуатационные характеристики своего железного коня. Внимательно наблюдая за работой машины, опытный водитель интуитивно распознает малейшие отклонения от нормы.

Диагностика дизельных двигателей. Приборы для диагностики дизеля.

Надежность современных дизелей настолько высока, что при своевременном выполнении ТО вероятность внезапного их отказа крайне мала. Отказы редко происходят спонтанно и обычно являются следствием продолжительного развития дефекта. Своевременная диагностика дизельных двигателей позволяет намного упростить и удешевить ремонт агрегатов, а иногда и избежать его, своевременно применяя технологии безразборного ремонта (модификаторы трения), различные очистители узлов двигателя и топливной системы, а также используя качественную смазку и топливо.

Главное при выявлении причины любого отказа дизельного двигателя — выбор точки начала поисков. Часто причина оказывается лежащей на поверхности, однако в некоторых случаях приходится потрудиться, проводя небольшое исследование. Автолюбитель, произведший полдюжины случайных проверок, замен и исправлений вполне имеет шанс обнаружить причину отказа (или его симптом), однако такой подход никак нельзя назвать разумным, ввиду его трудоемкости и бесцельности затрат времени и средств. Гораздо эффективнее оказывается спокойный логический подход к поиску вышедшего из строя узла или компонента.

Определение неисправности дизеля

Чаще всего автовладелец обращается с неисправностью дизельного двигателя, вызванной плохим техническим состоянием (упала компрессия, потеря герметичности цилиндров), неисправности в электрических цепях (датчиках, исполнительных механизмах) или неправильной регулировкой начала впрыска топлива, плохой работой ТНВД и форсунок. Первым действием для оценки работы двигателя необходима косвенная информация об условиях в которых проявляется неисправность:

• Неисправность появляется всегда или периодически.
• В каких условиях эксплуатации проявляется неисправность: при запуске двигателя, при ускорении или торможении двигателем, при движении с постоянной скоростью, при определенных оборотах двигателя, на холостом ходу, на холодном или горячем двигателе.
• Какой расход топлива.
• Выдает ли двигатель требуемую мощность.
• Дымит ли двигатель.

Двигатель не запускается: подкачивающий насос не подает топливо, слишком ранний или поздний впрыск, неисправности форсунки, неисправные свечи накаливания, неисправен ТНВД.

Потеря мощности двигателя: слишком малая доза впрыска, повреждение распылителя форсунки, утечки топлива из трубок высокого давления.

Стуки в двигателе: слишком ранний впрыск, слишком большее давление открытия форсунок, люфт поршневых колец, износ поршневых или шатунных вкладышей, заниженная компрессия.

Черный дым: слишком поздний впрыск топлива, слишком низкое давление открытия форсунок, заклинивание иглы в распылителе, лопнувшая пружина форсунки, нагнетательный клапан ТНВД не закрывается, слишком низкая компрессия.

Неравномерная работа двигателя: завоздушивание топливной системы, «льющий» распылитель, трещина в топливопроводе высокого давления, лопнувшая пружина форсунки, повышенное давление открытия форсунки, износ газораспределительного механизма.

Следующее действие это детальный осмотр и сама диагностика дизельного двигателя, его агрегатов и топливной аппаратуры.

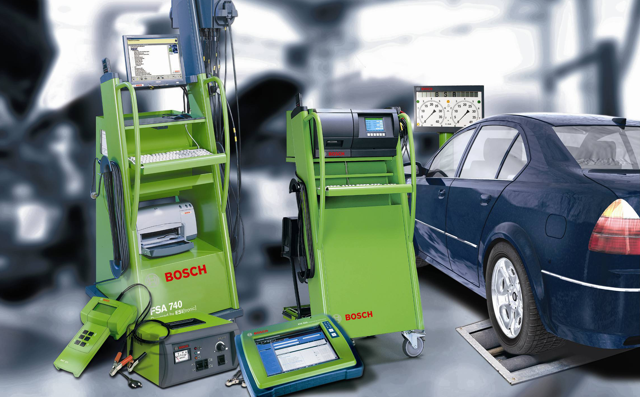

 Мы рекомендуем приборы, применение которых позволяет максимально эффективно производить диагностику «железа» двигателя и топливной аппаратуры как импортного так и отечественного производства. Данное оборудование позволяет выявить неисправность и профессионально провести регулировочные и ремонтные работы.

Диагностика электроники дизеля

В современных дизелях большое значение уделяется диагностике электроники узлов автомобиля. На данный момент на рынке диагностики грузового транспорта, автобусов и спецтехники существуют два основных производителя оборудования: итальянская «TEXA» и испанский «JALTEST».

JalTest — является одним из лучших в мире комплексных решений для диагностики электрических и пневматических систем грузовиков, прицепов, автобусов и легкого коммерческого транспорта. Подключается к персональному компьютеру кабелем через usb-порт или через беспроводное соединение Bluetooth.

 Cканер Jaltest Link позволяет работать с абсолютным большинством марок грузового и пассажирского транспорта: MERCEDES-BENZ, IVECO, SCANIA, VOLVO, MAN, RENAULT, DAF, SCHMITS и остальным коммерческим транспортом, на котором используются блоки BOSCH, MENS, WABCO, LUCAS, ZF, VOITH, HALDEX, KNORR и др. Список диагностируемых систем у автосканера очень обширен и ежеквартально пополняется.

Диагностика «железа» дизельных двигателей

Для более достоверной оценки текущего состояния «железа» двигателя и топливной аппаратуры рекомендуем перед проведением диагностики предварительно применить АКТИВНУЮ ПРОМЫВКУ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для дизелей или РАСКОКСОВКУ ЭДИАЛ. Применение этих препаратов позволяет почистить и промыть ТНВД, форсунки, детали камеры сгорания двигателя, впускные и выпускные клапана от нагара и лаковых отложений, раскоксовать поршневые кольца. Все это поможет провести более достоверную диагностику дизельного двигателя или топливной аппаратуры и оценить текущее состояние диагностируемого узла.

 Методы и средства диагностики дизельных двигателей

До 70% отказов дизелей приходится на топливоподающую аппаратуру высокого давления, с нее и начинаем. В систему питания дизельного двигателя входят приборы, оказывающие влияние на расход топлива, такие как воздухоочиститель, фильтры предварительной и тонкой очистки топлива, подкачивающий насос, топливный насос высокого давления и форсунки, регулятор частоты вращения двигателя и привод.

Наиболее интенсивному изнашиванию подвергаются плунжерные пары топливного насоса и форсунок, теряют свою упругость пружины. Нарушение герметичности и засорение элементов топливной системы приводит к перебоям в работе двигателя, а нарушение регулировок начала, величины и равномерности подачи топлива, угла опережения впрыска, давления начала подъема иглы форсунки, а также минимальной частоты вращения коленчатого вала в режиме холостого хода – к повышению расхода топлива и дымному выпуску отработавших газов.

Внешние признаки неисправной работы приборов топливной системы   дизельных двигателей приведены в табл. 1.

Таблица 1. Признаки нарушения нормальной работы топливной системы   дизельного двигателя и необходимые технические воздействия

Внешние признаки (симптомы) нарушения нормальной работы	Структурные изменения взаимодействующих элементов	Необходимые диагностические, профилактические и ремонтные воздействия
Затрудненный пуск двигателя. Неустойчивая работа двигателя	Нарушение герметичности топливной системы	Проверить герметичность, при необходимости закрепить элементы
Двигатель глохнет или не развивает достаточной мощности	Засорение фильтрующих элементов топливных фильтров	Промыть или заменить фильтрующие элементы
Двигатель глохнет, не развивает достаточной частоты вращения коленчатого вала	Отказ в работе топливного насоса	Снять и разобрать насос, при необходимости заменить детали
Двигатель работает неравномерно и не развивает мощности	Засорение фильтров форсунок	Проверить состояние фильтров
Двигатель не развивает необходимой мощности, дымный выпуск	Закоксовывание продувочных окон в гильзах цилиндров	Проверить и прочистить окна
Затрудненный пуск и неравномерная работа двигателя	Нарушение нормальной работы форсунок	Снять форсунки и проверить на приборе
Неравномерная           и «жесткая» работа двигателя, выпуск черного цвета	Нарушение угла опережения впрыска топлива	Проверить и отрегулировать установку угла опережения впрыска
Неравномерная работа двигателя со стуками и дымным выпуском	Нарушение регулировки реек топливного насоса	Проверить и отрегулировать равномерность подачи топлива в цилиндры
Двигатель чрезмерно увеличивает частоту вращения, идет «вразнос»	Нарушение работы регулятора	Проверить и отрегулировать регулятор или отремонтировать
Двигатель не развивает мощности, в воздухоочистителе темное масло	Загрязнение воздухоочистителя	Промыть фильтрующий элемент, залить масло

Контроль работы фильтров предварительной и тонкой очистки топлива и технические воздействия заключаются в ежедневном сливе отстоя, промывке фильтрующих элементов при ТО-1 и замене их при выполнении операций ТО-2.

Засорение воздухоочистителя приводит к понижению мощности двигателя и перерасходу топлива. Воздухоочиститель проверяют при работе на запыленных дорогах при ТО-1, в условиях зимнего периода при ТО-2.

Давление топлива в магистрали низкого давления проверяют подключением контрольного манометра между фильтром тонкой очистки и топливным насосом; при частоте вращения кулачкового вала 1050 об/мин максимальное давление должно быть не менее 4 кгс/см2.

Топливный насос высокого давления (ТНВД) должен обеспечивать равномерную подачу дозированных порций топлива к форсункам под высоким давлением в порядке работы двигателя в момент, соответствующий концу такта сжатия в цилиндрах.

Моментоскоп для дизеля

При выполнении ТО-2 в случае повышенного расхода топлива насос высокого давления рекомендуется снимать с места и диагностировать на стенде. Проверка и регулировка начала подачи топлива производится с помощью моментоскопа (рис. 1) в следующей последовательности:
– отключить автоматическую муфту опережения впрыска;
– повернуть кулачковый вал насоса по часовой стрелке (со стороны привода). Первая секция отрегулированного насоса начинает подавать топливо за 38–39° до оси симметрии профиля кулачка;
– определить профиль симметрии кулачка первой секции, для чего установить моментоскоп на секции и, поворачивая вал насоса по часовой стрелке, следить за уровнем топлива в трубке моментоскопа;
– момент начала движения топлива в моментоскопе зафиксировать на градуированном диске, закрепленном на валу насоса;
– повернуть вал по часовой стрелке на 90°. Затем повернуть вал против часовой стрелки до начала движения топлива в моментоскопе и зафиксировать это положение на диске;
– отметить на градуированном диске середину между зафиксированными точками, которая определяет ось симметрии профиля кулачка первой секции;
– приняв угол, при котором первая секция начинает подачу топлива условно за 0°, определить начало подачи топлива в остальных секциях двигателя ЯМЗ-236 в следующем порядке: для четвертой секции 45°, второй – 120, пятой – 165, третьей – 240 и шестой – 285°.

Рис. 1. Моментоскоп 1 – стеклянная трубка; 2 – переходная трубка; 3 – топливопровод высокого давления; 4 – шайба; 5 – накидная гайка

Неточность угла между началом подачи топлива любой секции насоса относительно первой не более 20°. Регулировка начала подачи топлива производится регулировочным болтом толкателя. При вывертывании болта – подача ранняя, при ввертывании – поздняя.
Для двигателя ЯМЗ-238 начало подачи каждой последующей секции в соответствии с порядком работы секции должно происходить через 45° по отношению к предыдущей.

Проверка форсунок дизеля

Техническое состояние дизельных форсунок определяют при выполнении ТО-2. Неисправную форсунку можно определить путем последовательного отключения цилиндров двигателя из работы. Для этого необходимо ослабить гайку у топливопровода высокого давления проверяемой форсунки так, чтобы топливо выходило наружу, минуя форсунку, что вызовет выключение цилиндра двигателя. Если при выключении цилиндра изменения в работе двигателя не будет – форсунка неисправна, если же увеличатся перебои и неравномерность работы – форсунка исправна.

Для точной проверки технического состояния форсунки с целью определения ее герметичности, давления начала подъема иглы форсунки и качества распыливания топлива используют прибор Механотестер МТА-2 (ДД-2120).

Для диагностики состояния форсунок с электронным управлением впрыска применяется ТЕСТЕР ОБРАТНОЙ ПОДАЧИ ТОПЛИВА Common Rail. При помощи этого прибора можно оценить визуально работоспособность каждой форсунки по наполняемости колб или при помощи трубчатых мензурок. Диагностика производится прямо на двигателе и позволяет выявить неисправную форсунку.

Оборудования для диагностики дизельного двигателя с механическими форсунками

Наименование	Применимость
Диагностика состояния цилиндропоршневой группы двигателя
Компрессометры дизельные (индикаторы пневмоплотности цилиндров).	Компрессометры предназначены для сервисного обслуживания ДВС и поиска неисправностей. Замер компрессии дизеля позволяет оценить работоспособность отдельных цилиндров двигателя путем измерения максимального давления сжатия (компрессии) в режиме стартерного пуска. Модели компрессометров различаются только наличием фальш-форсунок для измерения компрессии в различных типах автомобилей.
Анализатор герметичности цилиндров (АГЦ, АГЦ-2), моделей ДД-4100, ДД-4120	В основе работы АГЦ (АГЦ-2) лежит вакуумный метод оценки пневмоплотности цилиндропоршневой группы. При диагностике двигателя при помощи АГЦ производится замер следующих параметров: Р1 – значение полного вакуума в цилиндре Р2 – значение остаточного вакуума в цилиндре Замеры производятся прибором через форсуночные отверстия в процессе вращения двигателя стартером. По величине значения полного вакуума в цилиндре Р 1 оценивается степень износа гильзы цилиндра, а так же герметичность закрытия клапанов. По величине значения остаточного вакуума Р2 оценивается состояние поршневых колец, их закоксовка, залегание, поломка колец или перегородок в кольцевой канавке поршня.
Диагностика топливной аппаратуры дизеля
Прибор для проверки дизельных форсунок ДД-2110	Прибор позволяет провести диагностику практически всех типов дизельных форсунок. Диагностируемые параметры: давление начала впрыска и качество распыления топлива, герметичность запорного конуса (по появлению капли топлива на носике распылителя), гидроплотность по запорному конусу и направляющей цилиндрической части. Аналогичен механотестеру МТА-2, только выполнен в стационарном исполнении.
Механотестер (МТА-2) ДД-2120	Прибор предназначен для экспресс оценки текущего состояния форсунок без снятия их с двигателя и оценки состояния плунжерных пар и нагнетательных клапанов ТНВД. Можно сделать экспресс диагностику всех форсунок на двигателе, а потом снять выявленные проблемные и основательно продиагностировать их, установив МТА-2 на верстак. При установке на верстак превращается в стационарный прибор типа ДД-2110, S-60H. Zeca 470/600B.
Прибор ДД-2115 (ПО-9691)	Прибор для оценки технического состояния плунжерных пар снятых с ТНВД или приобретенных для замены.

Индикатор пневмоплотности цилиндров (компрессометр дизельный)
для отечественных и импортных грузовых автомобилей КЭ-003

Принцип работы: При прокручивании коленвала пусковым устройством клапан индикатора фиксирует максимальное давление сжатия (компрессию) проверяемого цилиндра.
Зафиксированная манометром величина максимального давления свидетельствует о наличии или частичной потере пневмоплотности цилиндра. Последнее является следствием появления неисправностей (отказов) компрессионных колец, поршня, гильзы, клапанного механизма. При этом необходимо учитывать, что индикатор не может различать причины потери пневмоплотности.

Перед проведением замера компрессии следует отключить подачу топлива в дизельных двигателях. Нужно либо отжать вниз рычаг отсечки, расположенный на насосе высокого давления, либо обесточить электромагнитный клапан прекращения подачи топлива, расположенный на топливной магистрали.

Подключение компрессометра к камере сгорания осуществляется через отверстия для вворачивания форсунок или свечей накаливания (в зависимости от удобства доступа или рекомендаций «Руководства по ремонту…»).

Результаты измерения компрессии дизеля:

37-45 — компрессия отличная;
32-36 — компрессия хорошая;
30-32 — компрессия нормальная;
28-30 — компрессия удовлетворительная;
менее 28 — компрессия слабая, обычно при таких значениях двигатель с трудом запускается.

Запуск дизеля. Соотношение компрессии и температуры

Зависимость возможности запуска дизельного двигателя при различных температурах, в зависимости от компрессии в цилиндрах (замер компрессии на остывшем двигателе при температуре около 20С):
менее 18 атм — не заводится даже на горячую;
22-23 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится только в теплом боксе;
25 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -10С;
28 атм- горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -15С;
32 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -25С;
36 атм — -горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -30С;
40 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -35С.
При условии, что остальные системы исправны, и двигатель заводится от штатного аккумулятора. Для отдельных видов двигателей возможны отклонения значений + — 5 градусов.

Проверка свечей накала (подогрева) дизеля

Также стоит проверить работоспособность свечей накаливания. Это можно сделать с помощью Тестера свечи накаливания ADD280. Диагностика производится прямо на двигателе, без его запуска и позволяет оценить состояние свеч накаливания (стальных или керамических).

Проверка технического состояния ЦПГ дизеля

Комплект «Стандарт–дизель» артикул СТ-ДР ДД-4100, Комплект «Стандарт–дизель» артикул СТ-ДР, анализатор герметичности цилиндров отечественных автомобилей.
В основе работы АГЦ (АГЦ-2) лежит вакуумный метод оценки пневмоплотности цилиндропоршневой группы. Диагностика двигателя при помощи АГЦ включает в себя замер следующих параметров:
Р1 – значение полного вакуума в цилиндре
Р2 – значение остаточного вакуума в цилиндре
Замеры параметров Р1, Р2 проводятся прибором через форсуночные отверстия в процессе вращения двигателя стартером КВ (3–4 сек.). По величине значения полного вакуума в цилиндре Р1 оценивается степень износа гильзы цилиндра, а та же плотность закрытия клапанов. По величине значения остаточного вакуума Р2 оценивается состояние износа поршневых, выявляется закоксовка поршневых колец, поломка колец или перегородок в кольцевой канавке поршня.

Диагностика дизельного двигателя в СПб

Компания Авто Центр Эксклюзив предлагает Вам полный спектр услуг по диагностике двигателей дизельных автомобилей.

Мы обладаем новейшим профессиональным оборудованием, необходимым для безошибочного диагностирования неисправностей.

Ждем Вас на диагностику и ремонт дизельного двигателя по адресу: СПб, Невский район, проспект Большевиков 42. тел. +7 (812) 441-21-71

Водители по достоинству оценили все преимущества современного дизельного двигателя: экономичность, высокий крутящий момент и менее дорогое топливо. Дизели вплотную вступили в конкуренцию с бензиновыми моторам по шумности и экономичности. Однако ремонт дизельного двигателя существенно дороже бензинового. Поэтому если Вы почувствовали что-то неладное в работе дизельного двигателя Вашего автомобиля, следует прибегнуть к его диагностике.

Диагностика дизельного двигателя — это комплекс профессиональных работ по оценке состояния всех систем двигателя и выявлению узлов, требующих ремонта, настройки или замены.
Как известно, принципиальное отличие устройства дизельного двигателя от бензинового заключается в топливной системе, где подача и возгорание топлива происходит иным по сравнению с бензиновым двигателем способом.

Диагностика двигателя дизельного автомобиля связана также с диагностикой главных составляющих дизельной топливной системы: диагностикой топливного насоса высокого давления (ТНВД), диагностикой насос-форсунок, диагностикой системы Common Rail.



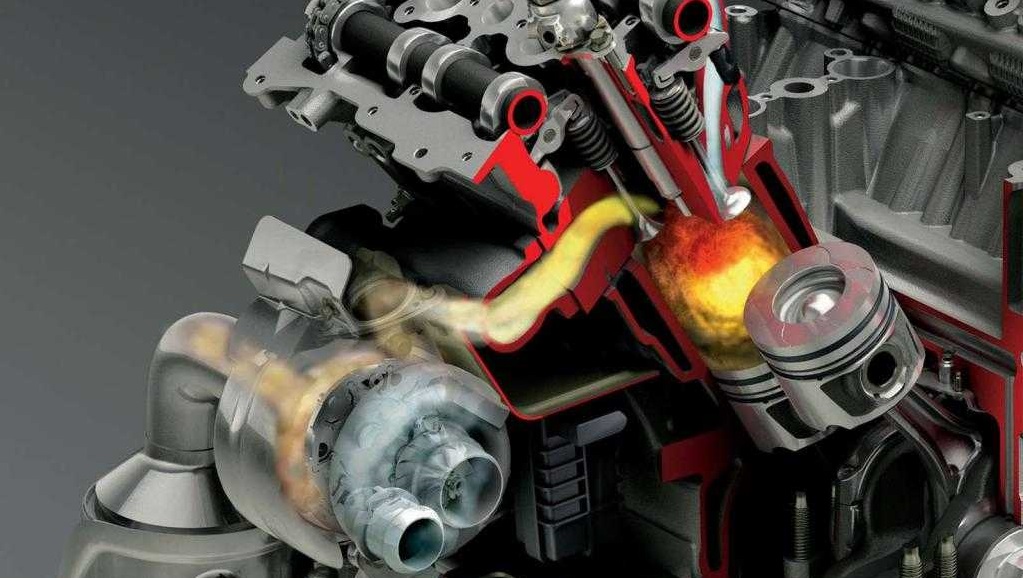

Очень важной системой, требующей регулярной проверки является система турбонаддува . Турбина позволяет увеличить мощность и эластичность двигателя. Наибольшее распространение а автомобилях с дизельным двигателем получили турбокомпрессоры, работающие за счет давления отработанных газов.

Диагностируемые узлы и системы двигателя дизельного автомобиля:

Диагностика дизельного двигателя
— диагностика цилиндропоршневой группы замер компрессии (давления сжатия в цилиндре)
— проверка системы вентиляции картерных газов
— проверка системы охлаждения
— проверка давления масла
— проверка состояния фаз газораспределения
— диагностика посторонних шумов в двигателе
— проверка уровня и качества технологических жидкостей
— осмотр двигателя на утечки технологических жидкостей
— проверка состояния воздушного фильтра

Диагностика топливной системы дизельного двигателя
— диагностика ТНВД (топливного насоса высокого давления)
— диагностика насос-форсунок
— диагностика форсунок Common Rail

Диагностика системы турбонаддува
— проверка системы подачи масла
— проверка выхлопной системы (каталитический нейтрализатор, глушитель, резонатор)
— целостность ротора турбины, компрессорного колеса

В зависимости от проверяемой системы дизельного двигателя, применения специального оборудования, необходимости стендовых проверок мы разделяем следующие виды диагностики дизельного двигателя:

Компьютерная диагностика дизельного двигателя

Компьютерная диагностика дизельного двигателя — это полная проверка электронных систем вашего мотора на наличие проблем и неполадок.

Диагностика дизельного двигателя позволяет проверить, в каком состоянии находятся детали, узлы и блоки управления, а также дать оценку общему техническому состоянию.
Во время диагностики автомобиля с помощью специального автосканера тщательно измеряются различные характеристики двигателя, влияющие на его работу. Компьютерная диагностика дизельного двигателя всегда включает в себя проверку систем управления двигателем и других систем.
Диагностика каждой из этих систем подразделяется еще на несколько разных ступеней. При диагностике двигателя обязательно проверяют топливную систему, наполняемость цилиндров, работу клапанов и поршней, а также смазочную систему двигателя. После проведенной диагностики компьютер выдает отчет, по которому можно судить об общем состоянии дизельного двигателя и необходимости проведения ремонтных работ или замены отдельных узлов и агрегатов.
Подключая диагностический прибор мы так же получаем полную информацию о корректности работы топливной аппаратуры дизельного двигателя и системы турбонаддува.

Визуальная диагностика дизельного двигателя.

Прежде чем приступить непосредственно к диагностике, профессионал обязательно проведет визуальный осмотр двигателя. Исправный двигатель автомобиля должен быть сухим, без следов масла и антифриза, допускаются только подтеки грязи, попадающие на детали двигателя извне. Некоторые свои проблемы двигатель выдаст профессионалу посторонними стуками и шумами. Визуально мастер-диагност может определить реальный износ некоторых деталей, навесных агрегатов, расходных материалов систем двигателя.

Идеальная работа двигателя должна проходить тихо, без перебоев, выхлоп должен быть практически бесшумным. Важным показателем является расход масла и топлива, превышение этих нормативов может говорить о различных проблемах внутри мотора.
Профессионал, обладающий большим объемом знаний, сделает правильные выводы о работе двигателя по цвету выхлопа.
Бывают ситуации, в которых горючее не сгорает полностью, вследствие чего двигатель теряет свою мощность. Чтобы быть уверенным в источнике проблемы, нужно визуально, а потом и механически проверить датчик положения коленвала. Внешний осмотр датчика положения коленвала даст информацию о целостности прибора и состояния его составляющих – корпуса, контактов, сердечника, контактной колодки.
Мы настоятельно рекомендуем регулярно проводить визуальный осмотр ремня ГРМ, если Вы заметили потертости, трещины или иной износ, стоит срочно обратится в наш автоцентр.

Аппаратная диагностика

Незаменимыми помощниками при диагностике двигателя дизельного автомобиля становятся специализированные приборы (аппараты).

С их помощью диагностика неисправности может быть произведена без разборки самого двигателя. Чтобы правильно пользоваться этими приборами, нужно не только знать порядок действий при обращении с ними и уметь снимать и интерпретировать показания, но и разбираться в факторах, которые могут повлиять на точность регистрируемых данных

Как правило аппаратная диагностика в нашем автоцентре применяется в случаях, когда необходимо до конца понять отчего двигатель вибрирует, издает посторонние шумы и чрезмерно дымит.

Причинами такого поведения двигателя могут быть:
— неправильная компрессия в цилиндропоршневой группе
— износ цилиндропоршневой группы
— неправильная работа системы DPF, уменьшающей выбросы твердых продуктов сгорания дизельного топлива, сажевого фильтра DPF
— система рециркуляции выхлопных газов EGR, предназначенная для снижения токсичности отработавших газов
— неправильная работа насос-форсунок
— неправильная работа ТНВД, топливного насоса высокого давления

Инструментальная диагностика дизельного двигателя

Диагностика это основа работы с двигателем, она несёт функцию сбора информации и не является ремонтным действием.

Но при диагностике дизельного двигателя бывают ситуации, когда узел или система силового аппарата требует разборки, для того, что бы произвести проверку конкретного элемента. Разборка двигателя необходима например, когда с помощью специальных щупов нужно проверить зазоры в клапанах, нутромером определить геометрию (равномерность окружности) в цилиндрах, индикаторами часового типа проверить биения вращающихся, трущихся, поступательно движущихся элементов и механизмов мотора, и т.д.

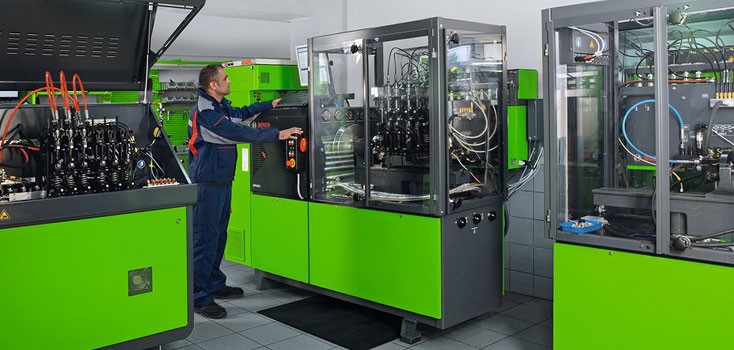

Диагностика топливной системы дизельного двигателя требует проверки элементов на специальных стендах. Стенды ТНВД (топливный насос высокого давления) и насос-форсунок определяют их работоспособность, а так же замеряют параметры их работы и выявляют отклонения от эталонных значений.

С помощью специальных колб для проверки слива форсунок через обратную магистраль проверяют равномерность слива форсунок. Это также дает возможность судить по количеству слитого топлива о работоспособности каждой форсунки.

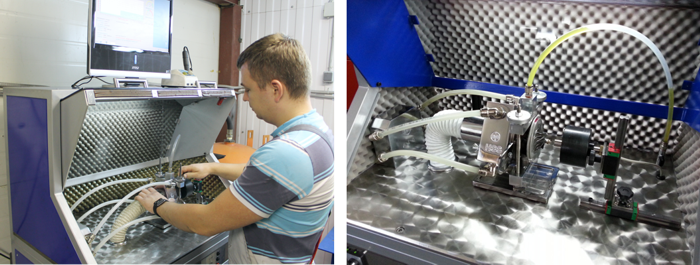

Для проверки и настройки турбин мы так же используем специальные стенды, которые дают возможность проверить люфты и биения вала турбины, качество работы масляных каналов системы смазки.

Информация по теме «Диагностика дизельного двигателя»:

Диагностика дизельного двигателя • ВСЕ об подержанных AVTO

Дизель не экономит деньги, он просто дает взаймы – так говорят многие сервисмены, поскольку стоимость ремонта вызывает шок. Чтобы не быть обманутым, важно знать тонкости диагностики дизелей.

Конструкция современного дизеля в целом и его отдельных систем требует соответствующего подхода при выявлении неизбежных неисправностей. И диагностика занимает обычно гораздо больше времени, чем в случае с бензиновыми агрегатом. Для точного определения неисправности крайне необходимо сочетание профессионального оборудования и высокой квалификации мастера. Но и при наличии такой что у него меньше системных параметров, оценка которых позволяет сразу выйти на неисправность. Один из таких параметров- состав топливовоздушной смеси. У дизеля его диапазон шире по сравнению с бензиновым мотором, вследствие чего сложно однозначно судить, бедна или богата смесь для определенного режима. Поэтому диагносту приходится сопоставлять много косвенных показателей.

Это напоминает детективное расследование с отсеиванием подозреваемых и постепенным выходом на истинного виновника.

Дедуктивный метод

• Самая трудная задача – выявить плавающие неисправности, почти не оставляющие улик и обнаруживающие себя только в определенных режимах работы мотора. С ней справится только опытный диагност-детектив, вооруженный хорошим сканером. Повезет, если за несколько поездок, сравнивая ключевые рабочие параметры основных систем двигателя, он сможет отловить виновника. Но часто диагносту приходится использовать обходные приемы, дабы сузить круг подозреваемых.

Чтобы описать ход расследования, рассмотрим самые распространенные случаи, когда в сервис приезжает машина с явными и постоянными неисправностями.
В затрудненном пуске двигателя и нестабильности его работы в различных режимах чаще всего виновата топливная аппаратура.

• Но важно гарантированно исключить и другие причины – например, проблемы с цилиндропоршневой группой, а именно снижение компрессии. На дизельном моторе ее просто так не замеришь, придется демонтировать топливные форсунки или свечи предпускового подогрева, что чревато их повреждением.

Вот здесь и приходят на помощь специфические методы диагностики.

• Сперва с помощью сканера проверяют коррекциютопливоподачи по цилиндрам и динамику изменения давления топлива в рампе. Контроль этих параметров включен в бортовую систему диагностики автомобиля. Если давление в рампе нагнетается медленнее, чем положено, проводят проверку с помощью внешних измерителей. Сначала отсекают линию низкого давления до ТНВД, подключая манометр или вакуумметр (в зависимости от типа подающего контура). Далее проверяют насос. К нему подсоединяют тестер давления так, что ТНВД качает топливо «в стенку»: в режиме прокрутки стартером он развивает максимальное давление, которое сравнивают с требуемым. По разнице показателей оценивают состояние насоса и его дозирующего клапана.
• С помощью этого тестера проверяют и правильность показаний датчика давления топлива в рампе. В этом случае устройство подключают к рампе вместо одной из топливных форсунок (ничего страшного, что мотор временно поработает без одного цилиндра).
• Показания тестера и сканера сравнивают и отсекают врущий сенсор на рампе. Анализируя значения коррекции топливо-подачи, достоверно выявляют проблемные цилиндры. Если одна из форсунок недоливает или характер сгорания топливовоздушной смеси нарушен из-за снижения компрессии, блок управления двигателем попытается исправить ситуацию, увеличивая длительность впрыска. При этом значения коррекции будут заметно различаться по цилиндрам.
• Далее диагност вычисляет виновника: форсунка это или снижение компрессии в цилиндре? Второй параметр часто оценивают косвенными методами, чтобы не выкручивать форсунки или свечи накаливания для подключения компрессометра: их легко повредить, особенно у моторов с большим пробегом.

• Первый способ включен в функции бортовой диагностики у автомобилей некоторых марок. По неравномерности вращения колен-вала в момент его прокрутки без пуска мотора «мозги» сами определяют разброс компрессии по цилиндрам. Это экспресс-метод с невысокой точностью и повторяемостью результатов.

Он способен вычислить только сильно сдавшие цилиндры и не заметит менее явных отклонений, которые могут сказываться на работе двигателя.

• Второй косвенный метод замера компрессии более универсален. На один из проводов аккумулятора вешают датчик, регистрирующий пики потребляемого стартером тока при прокрутке коленвала. Чем выше компрессия в цилиндре, тем больше потребление в такте сжатия. Датчик-это преобразователь тока в напряжение. Его подключают к осциллографу, и уже на его экране сравнивают значения пиков напряжений по цилиндрам. Если они одинаковы, то компрессия в цилиндрах считается оптимальной. В противном случае с помощью синхронизации с другими сигналами можно «привязать» к пикам тока конкретные цилиндры. Или пойти дальше – провести реальный замер, одновременно задействовав компрессометр и датчик тока. Тогда для двигателя конкретного типа получаем коррелированные (взаимосвязанные) значения (амперы и бары), которые пригодятся в будущем.

Если компрессия во всех цилиндрах нормальная, всё внимание направляем на топливные форсунки. Электрическую часть форсунок проверяют тестером, который замеряет их сопротивление и индуктивность, а также проверяет сопротивление изоляции. Гидравлическую часть (как и ТНВД) можно полноценно про-верить лишь на дорогих стендах, которыми располагают в основном профильные пред-приятия по ремонту топливной аппаратуры.

В арсенале обычных СТО есть лишь привычный набор для проверки так называемой обратки (магистраль для слива топлива из форсунок в бак). К форсункам подключают мерные колбы и смотрят, как они наполняются. При этом совсем не обязательно, что, к примеру, инжектор, прилично недоливающий топливо в цилиндр, будет сливать в обратку гораздо большие объемы по сравнению с другими. Этот тест проводят в дополнение к остальным мероприятиям. Если делать однозначные выводы только на основе его результатов, можно безосновательно приговорить работоспособные элементы.

Стандартная схема

• Диагностика остальных систем дизеля проще, но без специального оборудования всё равно не обойтись. Прежде чем извлекать для осмотра свечи предпускового подогрева, замеряют их напряжение и сопротивление. Оптимальный тест – подключение датчика тока, используемого для замера компрессии. Обычно свечами управляет отдельный блок. Датчик вешают на его питающий провод и фиксируют общее потребление тока: по его значительному падению можно сразу определить, что не работает одна свеча или две. Далее переходят к проверке конкретных свечей.
• У дизельных моторов вакуумная система обычно более сложная, чем у бензиновых, поэтому для проверки герметичности ее магистралей часто задействуют вспомогательное оборудование-дым-машину. Просочившийся дым однозначно укажет на прохудившееся место. Этот аппарат используют и для проверки герметичности впускного тракта системы наддува. А вот ее управляющую часть (если она вакуумного типа) тестируют комбинированным способом. Показания вакуумметра, подключаемого в различные точки системы, сопоставляют с получаемыми со сканера данными об управляющем воздействии на соленоид и давлении наддува.

• Состояние сажевого фильтра можно точно определить по показаниям датчика дифференциального давления. У любого дизельного автомобиля бортовая диагностика этого узла очень развита, и ее вполне достаточно для получения точных данных. На то, что фильтр забит выше допустимого уровня, укажет повышенное противодавление перед ним.
• Относительно просто проверяется и работа клапана системы рециркуляции отработавших газов (EGR). Электрические клапаны обычно снабжены датчиком положения с обратной связью. В расчет берется и расход воздуха двигателем. Диагност с помощью сканера способен определить состояние клапана и его некорректную работу. Посторонние шумы при работе дизеля – отдельная тема. На фоне общей громогласности мотора сложно определить их истинный источник. Основной шум дизеля связан с особенностями сгорания топливовоздушной смеси в цилиндре. Если оно принимает аномальный характер, к при¬меру, из-за неисправной форсунки, звук усиливается. В этом случае отключают по одной форсунке, чтобы определить «громкий» цилиндр. Как только будет деактивирован нужный, посторонний шум сойдет на нет. Правда, такой маневр не пройдет, если шумят два или более цилиндра.

Заголовок

Название статьи

Диагностика дизельного двигателя

Описание

Дизель не экономит деньги, он просто дает взаймы — так говорят многие сервисмены, поскольку стоимость ремонта вызывает шок. Чтобы не быть обманутым, важно знать тонкости диагностики дизелей.

диагностика дизельного двигателя

Диагностика дизельного двигателя является неотъемлемой частью периодического техобслуживания любого подержанного автомобиля и позволяет выявить различные неисправности на раннем этапе. Но современное диагностическое оборудование есть далеко не у всех, а система самодиагностики устанавливается только на самые свежие машины. Можно конечно же обратиться в грамотный автосервис, оснащённый диагностическим стендом, но для большинства водителей, живущих где нибудь в глубинке, до ближайшего автосервиса несколько десятков, а то и сотен километров, да и стоить в некоторых автоцентрах полная диагностика будет не мало. Поэтому есть смысл узнать, как и с помощью чего можно провести диагностику своего дизеля самостоятельно, что и будет описано в этой статье.

Конечно же некоторые электронные компоненты самых современных дизелей (Common Rail) не получится диагностировать без специального оборудования и соответствующих знаний. Но большинство деталей даже современного двигателя, а тем более  на более старых дизельных иномарках до сих пор бегающих по нашим дорогам, можно проверить и без сложного оборудования, что и будет описано в этой статье.

Впрочем, кто хочет научиться грамотной диагностике самых современных дизелей и зарабатывать на этом неплохие деньги, советую кликнуть на баннер чуть ниже и изучить специальный подробный видеокурс. Ведь все тонкости и нюансы этого дела невозможно описать в одной статье.

Самостоятельная диагностика дизельного двигателя.

Но вернёмся к самостоятельной диагностике дизеля своими силами. Даже на самых свежих дизельных иномарках состояние двигателя и его деталей можно проверить и без сложного оборудования, а на более старых дизелях тем более.

Первое с чего советую начать проверку — это с мойки вашего мотора и с банального внешнего осмотра. Ведь на чистом двигателе, сразу после его мойки и запуска, ну и прогрева, сразу выявляются различные утечки (см. фото слева). Разумеется, все они могут быть незначительными, но со временем они могут перерасти в более серьзные утечки и к повышенному расходу масла, антифриза и топлива. Серьёзный расход жидкостей может быть и при небольших утечках, если их много.

Выявить и устранить утечки масла, или топлива не так уж сложно (меняем прокладку клапанной крышки, или поддона, а также по необходимости меняем сальники коленвала, или сальники распредвала), а вот некоторые утечки охлаждающей жидкости выявить не так просто. Например если антифриз уходит где то внутри по порванной прокладке блока (как её заменить читаем тут), или просто где нибудь вытекает и тут же испаряется. То есть антифриз куда то уходит, его приходится постоянно доливать, но где он уходит визуально определить не так то просто, а порой и невозможно.

В первом случае утечка антифриза выявляется по признакам эмульсии на щупе для проверки уровня масла, или по выходящим пузырькам воздуха и следам масла в расширительном бачке (при работающем двигателе). Устранять эту неисправность нужно немедленно, иначе ваш мотор ждут серьёзные неприятности (подробно об этом читаем тут).

Как в первом, так и во втором случае определить незаметные утечки антифриза совсем несложно, с помощью самодельного приспособления описанного вот в этой статье, которая называется «Куда уходит охлаждающая жидкость?».

После внешнего осмотра, выявления и устранения утечек жидкостей (замены сальника коленвала, или сальника распредвала, замены прокладки клапанной крышки, поддона, или после замены прокладки блока, замены порванных патрубков, шлангов) можно переходить к диагностике деталей двигателя, точнее к проверке технического состояния (износа) главных деталей мотора — поршневой группы, коленвала и других деталей.

Проверку технического состояния этих деталей можно сделать двумя основными способами: с помощью замера компрессии и с помощью прослушивания работы мотора (ну ещё и пусковую частоту желательно проверить).

Проверка компрессии.

Начнём с проверки показателя компрессии, так как для надёжного запуска дизельного двигателя (особенно при минусовой температуре) очень важна необходимая норма компрессии. Какая норма нужна и при какой температуре окружающего воздуха? об этом я очень подробно написал в статье «Компрессия дизельного двигателя — всё о ней», которая находится вот тут. Там подробно описано при какой компрессии и какой температуре окружающего воздуха дизельный мотор способен запуститься, а при какой компрессии вы только зря посадите аккумулятор. Также там описано и как замерить компрессию.

Замер компрессии проводим с помощью компрессиметра, который сейчас несложно купить и стоит он не дорого. Только не покупайте компрессиметр с длинным шлангом (а лучше без шланга, как мой самодельный компрессиметр на фото слева), иначе показатель компрессии будет неверный. О том как замерять компрессию я уже неоднократно писал, например в статье » Что делать, если дизель плохо пускается при похолодании» вот тут, ну и вот здесь.

Если компрессия недостаточная, сначала нужно определить от чего она пропала — от износа поршневой группы, или от неисправностей в клапанном механизме. Чтобы проверить это, следует залить медицинским шприцем примерно по 25 — 50 кубиков моторного масла в каждый цилиндр (через отверстия свечей накаливания) и заново замерить компрессию компрессиметром.

Если после заливки моторного масла показатель компрессии увеличился, то тогда проблема в поршневой группе и её следует ремонтировать с помощью капремонта (но перед ремонтом сначала желательно попробовать восстановить компрессию без разборки мотора, с помощью специальной химии — подробно об этом вот тут, если уж не поможет, тогда предстоит расточка блока и замена изношенных поршней и поршневых колец).

Если же показатель компрессии после заливки масла не изменился, то тогда следует проверить клапанный механизм, сначала проверяем и регулируем клапанные тепловые зазоры, если это не поможет, тогда следует притереть клапаны, если и это не поможет, тогда восстанавливаем сёдла клапанов.

Замер пусковой частоты.

Ещё для надёжного запуска дизельного мотора важен такой показатель, как пусковая частота. Чем она выше (то есть выше обороты стартера и соответственно коленвала двигателя), тем легче запустить любой дизель. Проверить пусковую частоту можно с помощью секундомера и таблицы чуть ниже.

Для проверки нормальной пусковой частоты на вашем дизеле, кроме таблицы слева потребуется ещё и секундомер, ну и друг помощник (можно и помощница). Так же советую хорошенько зарядить аккумуляторную батарею (как правильно заряжать аккумулятор и как выбрать чем заряжать, новички могут почитать вот здесь). Далее открутим и отсоединим трубопровод высокого давления от любой форсунки на вашем двигателе и направим его в какую то прозрачную ёмкость (например в пластиковую бутылку).

Ну и теперь просим помощника (или помощницу) прокручивать с помощью электро-стартера коленвал вашего двигателя, а сами включаем секундомер и наблюдаем за пульсациями топлива, выходящим из трубопровода высокого давления. Следует засечь, за какое время в секундах топливный насос (ТНВД) вашего двигателя выдаст шесть подач топлива в бутылку.

И когда вы точно засечёте, за сколько секунд ТНВД выдаст 6 подач, останется посмотреть в таблице, какая получится у вас пусковая частота. Если топливный насос выдаст шесть подач не более чем за 4 секунды, значит пусковая частота у вашего дизеля нормальная и он заведётся даже при минусовой температуре (конечно же если ещё и компрессия нормальная). Если же насос выдаёт 6 подач топлива более чем за 4 секунды, значит пусковая частота не достаточна и дизель будет плохо заводиться в мороз (или совсем не заведётся).

В таком случае следует перебрать электростартер, возможно он не развивает нужные обороты из-за потерь тока на контактах реле (так же полезно почистить все клеммы), а если это не поможет, тогда следует установить на вашу машину более ёмкую батарею (например вместо батареи на 65 А/h следует приобрести и установить на 75-80 А/h).

Бывает, что пусковой ток теряется из-за плохого контакта силовых проводов с кузовом, или двигателем — я об этом уже писал и почитать об этом можно вот тут.

Диагностика дизельного двигателя по механическим шумам.

Диагностику дизельного двигателя, а точнее износ мотора можно проверить с помощью прослушивания работающего двигателя. Как определить состояние мотора по механическим шумам я уже писал (подробно об этом вот тут). Но и здесь следует написать о проверке основных деталей дизельного мотора, и если какие то детали изношены — это несложно определить по характерному шуму.

Для прослушивания желательно использовать стетоскоп, но у кого его нет, то можно приложить к двигателю и деревянную палочку (один конец палочки упираем в место прослушиваемой детали на моторе, а второй конец обхватываем кистью руки и кулак прижимаем к уху). Но большинство шумов изношенных деталей хорошо слышны даже в салоне машины при поездках — то есть под нагрузкой, но об этом ниже.

• Изношенные детали поршневой группы, а именно стук поршней хорошо прослушивается даже без приборов. Стук изношенных поршней как правило приглушённый и не звонкий и разумеется он происходит от биения изношенного поршня о стенки гильзы цилиндра. Отлично прослушивается этот стук на малых оборотах двигателя и под нагрузкой (например когда ваша машина ползёт на малых оборотах на горку). Лечится такая неисправность расточкой изношенных гильз и заменой изношенных поршней и поршневых колец. Подробно о правильном капремонте двигателя, чтобы он стал лучше нового, очень советую почитать вот здесь.
• Стук впускных и выпускных клапанов происходит из-за увеличенных сверх нормы клапанных зазоров. Как проверить зазоры и отрегулировать клапаны есть ссылка выше в тексте. Увеличенные зазоры клапанов вызывают характерный цокающий стук, который не спутаешь с другими стуками в моторе, так как частота стука клапанов меньше частоты любого другого стука. Ведь клапаны приводятся в возвратно-поступательное движение от действия на них кулачков распредвала, который вращается в два раза медленнее коленчатого вала.
• Стук шатунных подшипников коленвала — этот стук как правило резче стука коренных подшипников (вкладышей). Он хорошо прослушивается на холостых оборотах при резкой подаче газа. А какой именно подшипник стучит можно легко определить если отключать поочерёдно форсунки (подачу топлива).
• Стук коренных подшипников (вкладышей) коленвала обычно глухого тона, металлический. Он прослушивается на холостом ходу при резкой подаче газа. И частота этого стука соответственно увеличивается с повышением оборотов коленчатого вала. Чрезмерно большой осевой зазор между шейками коленвала и вкладышами вызывает потерю давления масла и более резкий стук с неравномерными промежутками, которые особенно заметны при плавном увеличении или уменьшении оборотов двигателя. Ездить с такой неисправностью нельзя, а лечится она шлифовкой коленвала и заменой изношенных вкладышей новыми ремонтными деталями увеличенной толщины.

Кроме диагностики дизельного двигателя с помощью компрессии и по механическим шумам, определить состояние вашего мотора можно ещё по цвету выхлопных газов. Как определить состояние двигателя по цвету выхлопа и что означает цвет выхлопных газов, можно подробно почитать вот в этой статье. А здесь будет описан простейший тест, позволяющий проверить техническое состояние двигателя даже новичку.

Для этого возьмите чистый белый лист бумаги, затем поднесите его близко к выхлопной трубе и попросите помощника резко увеличить обороты работающего на холостом ходу двигателя. У технически исправного двигателя, при резкой подаче газа, на листе бумаги ничего не должно появиться (масляных пятен, сажи и т.п.).

Проверка давления, создаваемого плунжерной парой.

Если ваш изрядно поработавший дизельный двигатель нормально запускается в холодном состоянии, а когда он прогреется, то запустить его очень тяжело или невозможно, значит следует проверить давление топлива, которое развивает плунжерная пара в ТНВД, скорей всего она изношена и её следует менять.

Причина трудного запуска двигателя с изношенной плунжерной парой довольно проста. Пока мотор холодный, дизельное топливо густое, тоесть имеет повышенную вязкость, чем на горячем двигателе. А при движении плунжера в своём цилиндре, при прокачке топлива, с более густым топливом гораздо легче создать нужное высокое давление, чем с более жидким горячим топливом.

Поэтому горячий мотор с изношенной плунжерной парой можно запустить только если полить ТНВД холодной водой, то есть охладить его и сделать топливо в нём более холодным и вязким.

Для того, чтобы узнать какое давление создаёт плунжерная пара вашего насоса высокого давления (минимальное давление плунжерной пары должно быть не менее 300 кг/см²), и узнать пора ли менять плунжерную пару или нет, потребуется прибор типа КИ 48-02 (или ТАД как на фото) или ему подобный более современный прибор, с манометром рассчитанным на давление не менее 400 кг/см².

Прибор можно приобрести в магазине — см фото, сейчас они уже начали появляться в продаже, или изготовить самому, если купить манометр, краник, резьбовые штуцеры и шланг высокого давления.  Далее следует подключить его к тнвд, вместо болта под номером 7 — смотрите фото.

Остается прокручивать холодный двигатель электростартером и наблюдать на манометре давление, создаваемое плунжерной парой. Если давление ниже 300 кг/см², значит пора менять плунжерную пару. Стоит она недёшево, но это лучше, чем менять ТНВД целиком, который стоит более 1000$.

Кстати, о диагностике и ремонте ТНВД я подробно написал вот тут и желающие смогут кликнуть и почитать. Кто не хочет заморачиваться с замером давления и заменой плунжерной пары, то разумеется ищем адекватный сервис с грамотными специалистами.

Диагностика и ремонт форсунок дизельного двигателя.

Бывает, что какая то из форсунок выходит из строя и дизельный двигатель начинает троить. Выявить неисправную форсунку довольно просто: следует поочерёдно отключать трубопроводы от форсунок (достаточно немного открутить гайку трубопровода высокого давления) и если при отключении какой то форсунки работа мотора не изменится (обороты двигателя не изменятся) значит это и есть неисправная форсунка.

Неисправную форсунку следует снять с двигателя и уже дальше провести её диагностику с помощью специального приспособления, показанного на фото слева, ну и отремонтировать неисправную форсунку, как описано вот здесь.

Приспособление для проверки форсунок можно сделать самостоятельно из гидроцилиндра и манометра. Подробно о таком приспособлении я уже писал в статье про ремонт дизельных форсунок, ссылка чуть выше. И такое приспособление показано в видеоролике чуть ниже.

Для кого ремонт форсунок покажется сложным, следует выявить неисправную форсунку, как описано чуть выше и отвести её на ремонт в специализированный центр. То же касается и самых современных форсунок, ремонт которых в домашних условиях не так уж прост, а стоят они очень дорого.



Диагностика турбины дизельного двигателя.

Диагностика турбокомпрессора современного турбо-дизеля позволит избежать серьёзных проблем с двигателем в дальнейшем. Так как при неисправностях турбины возможен повышенный расход моторного масла, образование сильного нагара на внутренних деталях мотора, закоксовка поршневых колец, ну и забитый сажевый фильтр, который стоит не мало. А при разрушениях деталей изношенной турбины возможна и поломка двигателя. Поэтому проверка технического состояния турбины и замена её изношенных деталей является важным этапом всей диагностики дизельного двигателя.

О диагностике и ремонте дизельного турбокомпрессора я уже написал подробную статью, которая находится вот здесь, а в этой статье будут затронуты лишь самые важные нюансы. Для начала отсоединяем впускной патрубок от улитки турбины и внимательно осматриваем полость улитки внутри и вал крыльчатки. Если будут обнаружены следы масла, на крыльчатке, стенках корпуса или в районе вала и крыльчатки, то значит уплотнения вала изношены и требуется купить ремкомплект и заменить изношенные уплотнения (кольца).

Ещё полезно отделить турбину от выпускного патрубка и заглянуть в высокотемпературную чугунную улитку, так как здесь условия работы более жёсткие и детали турбины с этой стороны выходят из строя гораздо чаще, чем со стороны воздушной улитки.

Также не помешает взяться рукой за крыльчатку и попробовать пошатать вал , при этом не должно чувствоваться никаких люфтов. Если же люфт вала чувствуется рукой, то необходима замена подшипников турбины (проще заменить катридж, но об этом подробнее в статье про ремонт турбин — ссылка чуть выше), так как при повышенном зазоре в подшипниках, даже новые уплотнения долго не протянут, ну и возможно задевание крыльчатки за корпус и разрушение деталей.

Кстати повышенный люфт легко обнаружить и осмотром крыльчатки и корпуса — если на них есть следы задевания друг о друга (может сопровождаться посторонним шумом при работе), то по любому подшипники изношены и требуют замены.

Повышенные зазоры в подшипниках скольжения как правило появляются от применения моторного масла не того класса, которое рекомендует производитель дизельной иномарки, а так же от резкой подачи газа на не прогретом двигателе, особенно после долгого простоя машины (ведь масло не сразу попадает по системе смазки к подшипникам скольжения турбины).

К выходу из строя подшипников турбины приводит выход из строя турбо-таймера, который проверить достаточно легко — мотор не должен глохнуть сразу, после выключения замка зажигания. На более старых машинах, не имеющих турбо-таймер, не рекомендуется глушить двигатель сразу после окончания поездки, нужно дать ему поработать на холостых оборотах хотя бы минуту.

Выход из строя турбокомперссора определить довольно легко по причинам, описанным ниже:

• Динамика разгона вашей машины резко ухудшилась, то есть дизельный двигатель потерял часть мощности (20 — 40 %).
• Расход моторного масла стал больше, чем обычно (на исправном турбо-дизеле расход масла должен быть не более 1 литра на 10000 км.
• Звук от работы турбины изменился, особенно на холодном двигателе — появился свист или писк, или вообще нет никакого звука — это происходит когда клинит вал крыльчаток.
• Цвет выхлопа изменился и стал чёрным или сизым.
• После поездок по глубоким лужам возможно тресканье корпуса чугунной (высокотемпературной) улитки — выявляется внешним осмотром.
• Следы задевания крыльчатки о корпус улитки, или следы моторного масла внутри.

После выявления неисправностей турбины следует произвести её ремонт, как описано в статье «Ремонт турбин» — ссылка на статью выше.

Диагностика более современных дизелей может осложниться, так как такие двигатели напичканы современной электроникой, оснащены различными датчиками, турбина управляется электронными компонентами, а давление в топливной рейке постоянно контролируется электронным блоком управления. Разумеется описать все тонкости диагностики таких современных дизелей и оборудования, предназначенного для этого дела в одной статье нереально. Для получения соответствующих знаний, которые сейчас высоко ценятся и высоко оплачиваются в любом автосервисе, потребуется время и поэтому желательно изучить подробнейший видеокурс, кликнув на баннер в начале статьи.

О диагностике дизельного двигателя, более современных дизелей Common Rail, можно посмотреть видеоролик чуть ниже, а для очень подробного изучения, как было сказано выше, кликнуть на баннер в начале статьи, и изучив видео-курс, стать грамотным диагностом, успехов всем.
