Самостоятельная диагностика передней подвески | Пособие автомобилиста

Диагностика  подвески (передней) заключается в проверке трансмиссии и рулевого управления, которые  состоят из следующих составных частей, наиболее часто подверженных выходу из строя:

1. Амортизаторы;
2. Пружины;
3. Шаровые опоры;
4. Нижние рычаги с сайлент-блоками;
5. Верхние опоры подвески с подшипниками;
6. Тяги стабилизатора;
7. Опоры стабилизатора;
8. Рулевая рейка;
9. Рулевые тяги;
10. Рулевые наконечники;
11. Рулевой карданчик;
12. Подшипник ступицы;
13. ШРУС (внешний шарнир).

Прежде чем заняться диагностикой подвески, следует осмотреть все резиновые чехлы и пыльники перечисленных деталей. Как правило, деталь, имеющая поврежденный чехол требует замены.
Исправный амортизатор не должен иметь подтеков масла, его шток должен иметь гладкую зеркальную поверхность без раковин и царапин, при раскачивании машины не должен издавать звуков, и почти сразу гасить колебания машины. При движении с неисправным амортизатором машина раскачивается, а со стороны кажется, что колесо не катиться по дороге, а прыгает как мячик. Подтеки масла возникают раньше других симптомов и с ними амортизатор еще может нормально работать некоторое время.

Изношенные (просевшие) пружины определяются по низкой посадке машины и невозможности правильно отрегулировать развал колес.

Шаровые опоры проверяются покачиванием нижних рычагов вверх-вниз при помощи монтировки на яме или подъемнике. При этом не должно быть ощутимого люфта.

Сайлент-блоки нижних рычагов не должны иметь люфта при нажатии на них монтировкой, не должны иметь выпученных и потрескавшихся кусков резины, резина не должна отслаиваться от внутренней или внешней втулок.

Диагностика подвески автомобиля включает в себя проверку шаровых опор и сайлентблоков, которые нужно смотреть на поднятой машине открутить крепление шаровой опоры к нижнему рычагу. После этого, при поворачивании корпуса шаровой опоры руками, он должен двигаться плавно, с усилием и без люфтов. Нижний рычаг в свободном положении должен стремиться занять горизонтальное положение, под действием упругости резины сайлентблоков.
Неисправные подшипники верхних опор подвески могут иметь люфт при покачивании машины вверх-вниз. Кроме этого в опоре может быть разорвана резиновая часть, но выявить это без снятия опоры не всегда возможно.

Тяги и опоры стабилизатора проверяются осмотром и раскачиванием руками с усилием. Все сочленения не должны иметь никаких люфтов.

Рулевая рейка очень редко выходит из строя, за исключением тех случаев, когда изнашивается направляющая втулка со стороны, противоположной водителю. Это можно определить при раскачивании руками самой рейки, повернув колеса в сторону расположения руля, взявшись за рейку через чехол рулевой тяги.

Рулевые тяги и рулевые наконечники проверяются либо поворотами руками за колесо, либо поворотами руля вправо-влево, одновременно взявшись рукой за проверяемую деталь. Ни тяги, ни наконечники не должны иметь люфтов.

Неисправный рулевой карданчик может либо иметь люфт, причем иногда довольно большой, либо наоборот – проворачиваться с усилием. Если на Вашей машине рулевой карданчик не имеет никакого чехла или крышки, рекомендуется подобрать и надеть на него какой-либо чехол. Хорошо подходят чехлы от рулевых тяг, можно подобрать и чехол от отечественного автомобиля.

Неисправный подшипник ступицы может издавать гул при движении, что проверяется раскручиванием колес на хорошо закрепленном вывешенном автомобиле. Также он может иметь люфт, что проверяется раскачиванием колеса руками за его верхнюю точку от себя — к себе.

Неисправный внешний ШРУС издает характерный громкий треск при движении автомобиля с небольшим разгоном в крутом повороте.

Передняя подвеска может иметь и другие неисправности, здесь описаны лишь наиболее типичные, поэтому полную диагностику подвески лучше проводить на специализированных станциях технического обслуживания автомобилей

Самостоятельная диагностика подвески автомобиля | Делимся советами

Регулярно тратиться на диагностику подвески – далеко не то, что хочет делать даже самый ответственный и заботливый автомобилист. Однако, как быть, если подвеска уже начала издавать подозрительные шумы. В такой ситуации можно пойти принципиально другим путем и попытаться найти неисправность самостоятельно. Благо, сделать подобное не так уж сложно, во всяком случае если понимаешь, где смотреть и что делать, хотя бы примерно. Главная цель диагностики – найти неисправную деталь и своевременно заменить ее на новую. Когда речь заходит о подвеске, в первую очередь необходимо проверить состояние наконечника рулевой тяги. Для этого нужно приподнять автомобиль так, чтобы колесо не касалось земли. После чего его необходимо аккуратно покачать, прикладывая усилие к точке «9 часов» и «3 часа». Подобное действие позволит ощутить люфт (если он есть). После этого одной рукой колесо покачивается в той же плоскости, а вторая рука закладывается за него так, чтобы касается тех самых наконечников. Если между ним и поворотным кулаком будет зазор, то источник проблемы найден. Может случиться такое, что люфт есть, а вот зазор обнаружить не получается. В таком случае высока вероятность того, что проблемы на самом деле кроются в шаровой опоре. Проверка выполняется точно таким же способом, который был описан выше. Разница лишь в том, что руку стоит прикладывать в момент вращения колеса не к наконечнику, а к шаровой опоре. Определить проблему легко – есть имеется все тот же зазор, значит проблема в ней. Обнаружив проблему, ни в коем случае нельзя откладывать ремонт. Следует как можно быстрее отравиться к мастеру и устранить все. Стоит также напомнить о том, что после каждого ремонта подвески нельзя забыть выставить углы схождения колес. Если этого не сделать, то уже очень скоро можно столкнуться с серьёзными проблемами в эксплуатации автомобиля.

Самостоятельная диагностика подвески автомобиля

Из данного материала Вы узнаете как провести диагностику подвески авто своими руками.

Если выясняется, что в каком-либо из механизмов подвески есть неисправности, то, как минимум, мы ощутим дискомфорт, в ином случае – можем потерять контроль над управлением автомобиля при движении. Это может повлечь за собой тяжелые последствия (вероятность возникновения ДТП) не только для нас, но и для других участников движения.

Собственно, именно по этой причине все элементы подвески должны быть в исправном состоянии, что и будет гарантией безопасности на дороге, а так же эксплуатации автомобиля в целом.

Способы диагностики подвески автомобиля своими руками

Благодаря развитой автомобильной индустрии, мы имеем возможность выбирать. Первое, провести диагностику самостоятельно, старым и испробованным методом. Второе, воспользоваться услугами автосервиса, где для этих целей есть необходимое оборудование, позволяющее проанализировать все параметры каждого механизма подвески. Положительным является тот факт, что при необходимости ремонта какого-либо механизма подвески, в автосервисе бесплатно проведут диагностику подвески полностью.

Компьютерная диагностика подвески

Стоит отметить, что компьютерная диагностика содержит несколько видов оборудования. Особенности их функционирования различаются, однако наиболее важные характеристики работоспособности они определяют и показывают. Данный вид диагностики может осуществляться только при наличии электронных систем управления, и как следствие, различных датчиков. И тут встает вопрос, как быть автомобилистам, машины которые не имеют ЭБУ и различных систем управления механизмами подвески? В таком случае придется проводить диагностику самостоятельно, своими руками.

Вибростенд для диагностики подвески. Данный вид диагностики считается неблагоприятным, по той причине, что предполагается полностью исправное техническое состояние автомобиля. В таком случае возникает вопрос – зачем нам необходима стендовая диагностика? Для прохождения ГТО, и только.

Самостоятельная диагностика подвески автомобиля — особенности

Следует отметить, что не будет лишним проверить элементы тормозной системы, такие как колодки и тормозные диски, хоть они и не являются составляющими подвески. Какая вам разница, вы все равно уже под машиной, тем более что тормозная система отвечает за вашу же безопасность.
Как правило, сначала производится диагностика передней подвески, так как в ней сосредоточены основные элементы и механизмы управления автомобилем, это первое. Второе, она больше, чем задняя подвеска, подвержена повреждениям, так как все недостатки дорог принимает на себя первой.

— начать следует с осмотра чехлов и резиновых пыльников. Если пыльник разорван, тогда необходим ремонт или замена узла, который он закрывал;
— диагностика амортизаторов. Здесь следует проверить на корпусе утечку масла. Если на корпусе амортизаторов присутствует масляный налет, значит все в норме. А если присутствуют масляные подтеки, значит, есть неисправность;
— проверяем пружины на наличие трещин (на фотографии), и какова высота посадки кузова машины;

— с помощью монтировки, в подвешенном состоянии проверяются шаровые опоры. При покачивании вверх-вниз рукой не должен ощущаться люфт шаровой;
— на сайлент-блоках не должно быть трещин, отслоений, они не должны быть деформированы. При нажатии монтировкой на сайлент-блок не должен появиться видимый люфт;

— при раскачивании не должны люфтовать тяги, подшипники верхних опор, опоры стабилизаторов;
— рулевая тяга проверяется с напарником. Один поворачивает руль влево — вправо, другой в этот момент проверяет, есть ли на наконечнике люфт.

Проведя диагностику подвески, вы будете представлять общее состояние ее основных механизмов. Полагаясь на полученные результаты диагностики, вы решите, какие детали требуют замены, а какие ремонта. Определившись с необходимостью проведения ремонтных работ — смело обращайтесь к нам. Мы сможем отремонтировать ходовую часть (подвеску) Вашего авто за разумные деньги — Вы останетесь довольны.

Желаем вам удачи при самостоятельном  проведении диагностики подвески!

• < Назад
• Вперёд >

Что входит в диагностику ходовой части автомобиля?

Ходовая часть машины – частая тема разговоров автолюбителей. Особенно актуальна она в свете наших «сказочных» дорог: то яма под лужей, то ухаб на ухабе. «Весело», одним словом. В результате всего этого мы начинаем замечать, что где-то стучит и скрипит, машина не слушается руля, и ее начинает стягивать в сторону. Если хоть что-то не так, следует незамедлительно проверить ходовую часть, ведь от ее исправности напрямую зависит ваша безопасность на дороге. Обратитесь на СТО и сделайте качественную диагностику ходовой.

Зачем нужна диагностика ходовой

Не имеет значения, какой у вас автомобиль: совершенно новый или с солидным пробегом. Диагностика ходовой нужна в любом случае для собственного успокоения.

Если вы наблюдаете некоторые странности, немедленно обращайтесь на СТО:

1. На плохой дороге появился гул, стук – это может быть неисправность в элементах подвески.

2. На высокой скорости автомобиль стал неустойчивым, и увеличился люфт рулевого колеса – это, скорее всего, говорит о неисправности рулевой рейки или износе креплений рулевых тяг.

3. На поворотах машина кренится – подозревайте неправильную работу системы стабилизации ходовой части.

4. Во время торможения машину уводит в сторону, или увеличился тормозной путь – возможно, вскоре полетят тормозные колодки или барабаны.

Диагностику считают методом профилактики. Она для того и нужна, чтобы можно было вовремя предотвратить нежелательные моменты в дороге и сохранить жизнь своих пассажиров и случайных пешеходов.

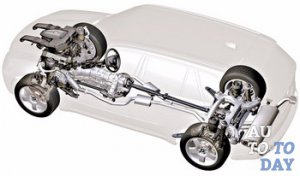

Что относится к элементам ходовой части автомобиля

К ходовой части относится: рама, передняя и задняя подвески, колеса. Во время движения именно на них падает основная нагрузка, потому они и подвержены частому износу.

Знаете ли Вы? Амортизатор на водительском сленге называется «мартер».

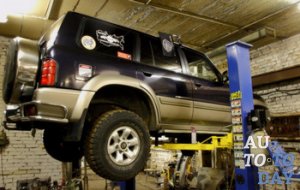

Если вы решили осмотреть ходовую самостоятельно – загоняйте ее на смотровую яму. Во время осмотра обратите внимание на:

— опорные чашки под пружинами и сами пружины на упругость.

— не протекают ли амортизаторы.

— баллоны, если машина с пневмоподвеской.

— целостность пыльников шруса.

— сайлентблоки.

— люфты на наконечниках тяг, шрусах, шаровых опорах.

— тормозную систему: колодки, барабаны, ступицы, диски, резина, целостность тормозных шлангов.

Если в процессе осмотра вы обнаружили дефект какой-либо детали – тотчас же меняйте ее.

Как часто проводить диагностику ходовой части

Каждый день этого делать не нужно. Но два раза в год (например, при смене шин «зима – лето») нужно. А если пробег вашего автомобиля больше 10 тысяч, то уже точно пора делать комплексную диагностику ходовой части.

Рекомендуется проводить диагностику регулярно. Не обязательно отсчитывать 10000 км, «благодаря» нашим плохим дорогам профилактический осмотр должен производиться чаще. Часто возникает потребность в экстренной диагностике после «визита» в скрытую под лужей яму. В результате такого механического воздействия на ходовую может появиться гул, стук, люфт руля, машину может начать кренить или тянуть в сторону.

Помните! В любом случае, не тяните с визитом к мастеру на СТО.

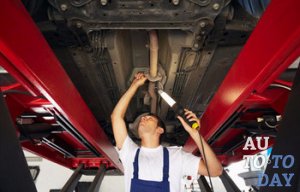

Проверка состояния передней и задней подвесок

Детали подвески принимают на себя все удары на неровных дорогах. Именно поэтому очень важно, чтобы они были в идеальном состоянии. Неисправность подвески незамедлительно даст о себе знать появлением посторонних звуков. Диагностика подвесок – это комплексные меры:

1. Амортизаторы проверяют специальным прибором, который определяет степень его износа.

2. Пружины постоянно находятся под нагрузкой (и при движении, и на стоянке), потому со временем теряют свою упругость.

3. Опорные чашки пружин должны быть без изъянов и повреждений.

4. Люфты в шаровых опорах, шрусах и наконечниках рулевых тяг – это тоже элемент диагностики ходовой части автомобиля.

5. Пыльники на шрусах должны быть целыми.

6. Сайлентблоки (или другие узлы ходовой части) в плохом состоянии провоцируют неустойчивость и нарушение плавности хода автомобиля.

7. Входит в диагностику подвески проверка подшипников ступиц колес.

8. Тестирование тормозных колодок, дисков, барабанов, шлангов.

Наличие люфтов рулевого управления

Люфт (или свободный ход рулевого колеса) рулевого управления нужен для контроля над движением автомобиля. Допустим люфт от 10 до 25 градусов в зависимости от конструкции автомобиля и наличия механизмов усиления на рулевое колесо.

Не должно быть помех, заеданий или рывков – все это затрудняет вращение рулевого колеса и может спровоцировать аварию. Наибольшему износу подвергаются наконечники рулевых тяг. Это шарниры сферической формы. Если они изнашиваются, можно полностью потерять контроль над управлением, потому что тяги выйдут из строя.

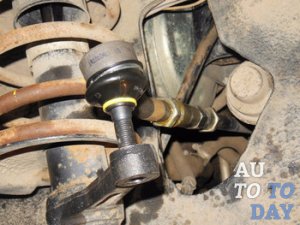

Для детального осмотра наконечников машину поднимают домкратом, снимают колесо. На рулевой тяге находим наконечник, нажимаем сверху на шарнир (пальцами упираемся в гайку снизу). Если в результате таких действий он сжимается, и вы чувствуете люфт, то пора менять шарнир. Иногда для определения люфта руль нужно повернуть в разные стороны.

Как самостоятельно заменить рулевой наконечник

Если вы знаете, где находится рулевой наконечник, то сможете заменить его самостоятельно. Ничего архисложного в этом нет.

1. Поднимите машину домкратом.

2. Снимите колесо.

3. Налейте WD-шку на место наконечника (это облегчит процесс выкручивания).

4. Выверните руль до упора в любую сторону (так будет удобнее снять шарнир) и открутите весь рулевой механизм.

5. Из гайки шарнира плоскогубцами достаньте шплинт и открутите гайку фиксации.

6. Нажмите монтировкой (съемником) на поворотную гайку так, чтобы болт наконечника вылез из посадочного гнезда.

7. Выкручивайте шарнир из рулевой тяги по часовой стрелке (посчитайте количество сделанных оборотов, чтобы потом не было проблем с развал-схождением).

8. Новый наконечник ставьте на тягу против часовой стрелки (количество оборотов должно быть таким же, как и при откручивании). Хорошо затяните гайку.

9. Вставьте шплинт.

Состояние приводов передних и задних колес

Привод напрямую зависит от состояния шарниров равных угловых скоростей (могут прослужить до 100 тысяч км). Шарниры приводов есть внутренние и наружные. О неисправности наружного шарнира предупреждают щелчки в ступице переднего колеса на крутом повороте или характерный постоянный хруст при движении на прямом участке.

Наружные шарниры приводов изнашиваются чаще из-за некачественных дорог, вмешательства в саму конструкцию подвески, повреждения защитных резиновых чехлов. Если чехол прохудился от старости или порван в результате механического воздействия, то вода, пыль, снег, грязь, песок, глина беспрепятственно попадает внутрь шарнира. Таким образом, вымывается защитная смазка, и шарнир приходит в непригодность за несколько километров.

Если вы вовремя обнаружили повреждение резинового чехла, но сам шарнир еще не пострадал, то чехол можно заменить. В этом случае шарнир разбирают, промывают, закладывают в него новую смазку и ставят новый чехол на место. Если шарнир уже изрядно пострадал, то заменяем его на новый.

Внимание! Исправный шарнир не производит посторонних звуков и не создает люфтов между деталями.

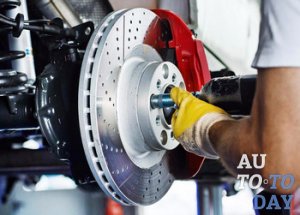

Диагностика тормозной системы

Тормоза всегда должны быть «в тонусе». Каждодневно диагностируйте тормозную систему сами, чтобы вовремя заметить неполадки. Ни в коем случае не пускайтесь в дальнюю дорогу с неисправными тормозами.

Что мы можем сделать сами:

1. Не запуская мотор, нажмите педаль тормоза. Она должна остановиться почти сразу и дожать ее вы не сможете. Если есть ощущение «заклинивания» – это тревожный сигнал.

2. Педаль «встала колом» при незначительном нажатии – у нее слишком короткий ход. Придется регулировать компенсационное отверстие в главном тормозном цилиндре.

3. Педаль имеет большой свободный ход – в системе есть воздух. Ищите место утечки и прокачивайте тормоза.

4. Нажмите на педаль несколько раз, оставьте ногу на педали тормоза и заведите машину. Если педаль тормоза «провалилась», то вакуумный усилитель тормозов в порядке. Если в салоне появилось шипение, значит, вакуумный усилитель придется менять.

5. Для проверки ручного тормоза поднимите рычаг ручника на 3 – 4 щелчка вверх. На щитке приборов должна загореться контрольная лампа. Поставьте машину на нейтралку (рычаг ручника должен быть вверху) и попробуйте вручную сдвинуть автомобиль с места. Если автомобиль двигается, необходимо провести регулировку тросов привода стояночного тормоза. Если регулировка сделана, а машина продолжает двигаться, нужно заменить тормозные колодки.

6. Щупом проверьте уровень тормозной жидкости (должна быть до границы верхнего уровня) в расширительном бачке тормозной системы.

7. Осмотрите шланги и корпус вакуумного усилителя. Они должны быть сухими. Если подтекают – меняйте.

8. Если на внутренне стороне колес есть маслянистые подтеки – ищите причину в рабочем цилиндре тормозной системы: на цилиндрах не должно быть конденсата, шланги должны быть сухими, на трубках не должно быть ржавчины, на штуцерах для прокачки тормозов должны стоять защитные колпачки, шланг должен крепиться к кронштейну крепления тормозного шланга.

9. Тормозные колодки проверять лучше на СТО или во время смены колес на шиномонтаже.

10. Во время пробного заезда при торможении машину не должно уводить в сторону. Если что-то не так, лучше обратиться к специалисту на СТО.

Помните! Качественную диагностику тормозной системы можно произвести только на СТО на специальных стендах. Надежные тормоза – это ваша безопасность!
